PROGRAM FUNKCJONALNO - UŻYTKOWY

Transkrypt

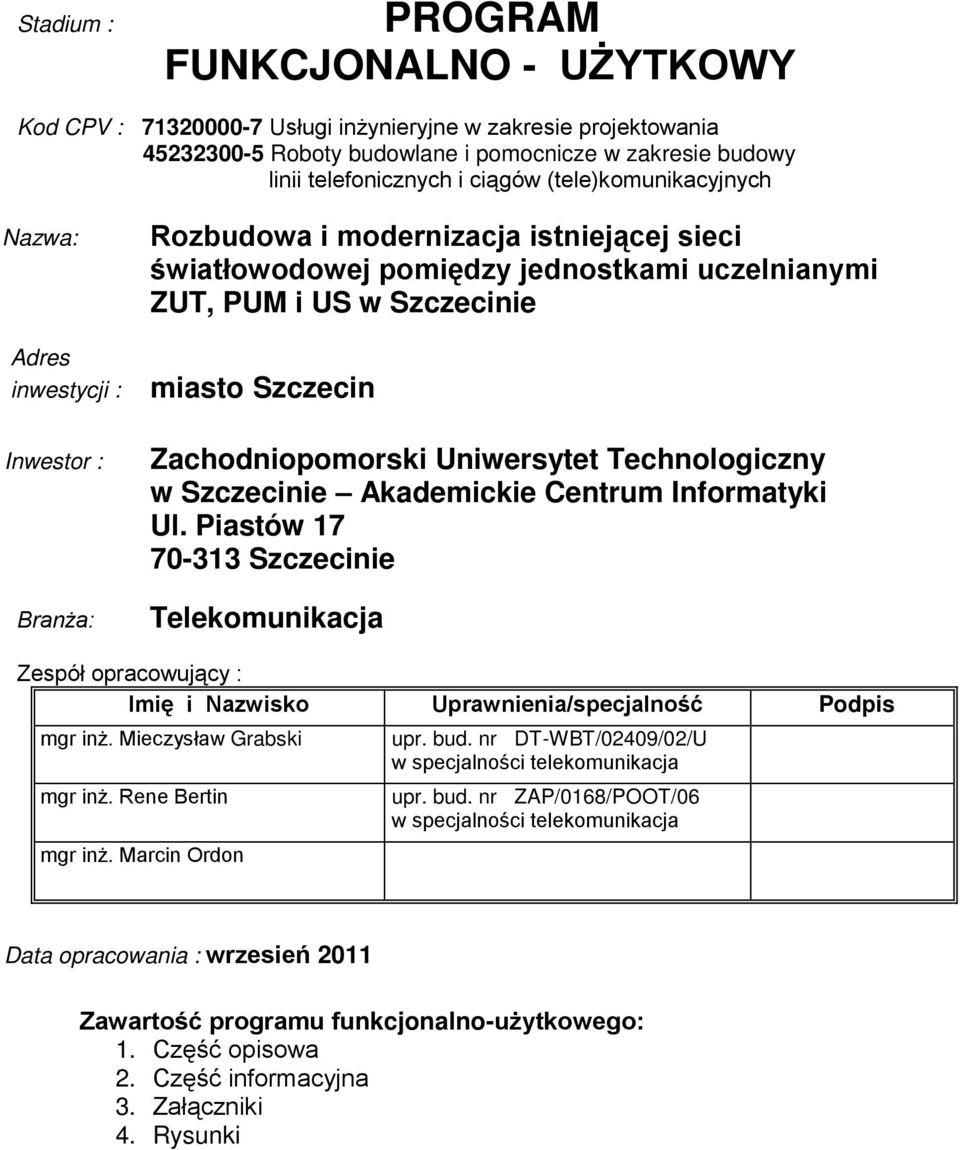

1 Stadium : PROGRAM FUNKCJONALNO - UŻYTKOWY Kod CPV : Usługi inżynieryjne w zakresie projektowania Roboty budowlane i pomocnicze w zakresie budowy linii telefonicznych i ciągów (tele)komunikacyjnych Nazwa: Rozbudowa i modernizacja istniejącej sieci światłowodowej pomiędzy jednostkami uczelnianymi ZUT, PUM i US w Szczecinie Adres inwestycji : miasto Szczecin Inwestor : Branża: Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Akademickie Centrum Informatyki Ul. Piastów Szczecinie Telekomunikacja Zespół opracowujący : Imię i Nazwisko Uprawnienia/specjalność Podpis mgr inż. Mieczysław Grabski upr. bud. nr DT-WBT/02409/02/U w specjalności telekomunikacja mgr inż. Rene Bertin upr. bud. nr ZAP/0168/POOT/06 w specjalności telekomunikacja mgr inż. Marcin Ordon Data opracowania : wrzesień 2011 Zawartość programu funkcjonalno-użytkowego: 1. Część opisowa 2. Część informacyjna 3. Załączniki 4. Rysunki

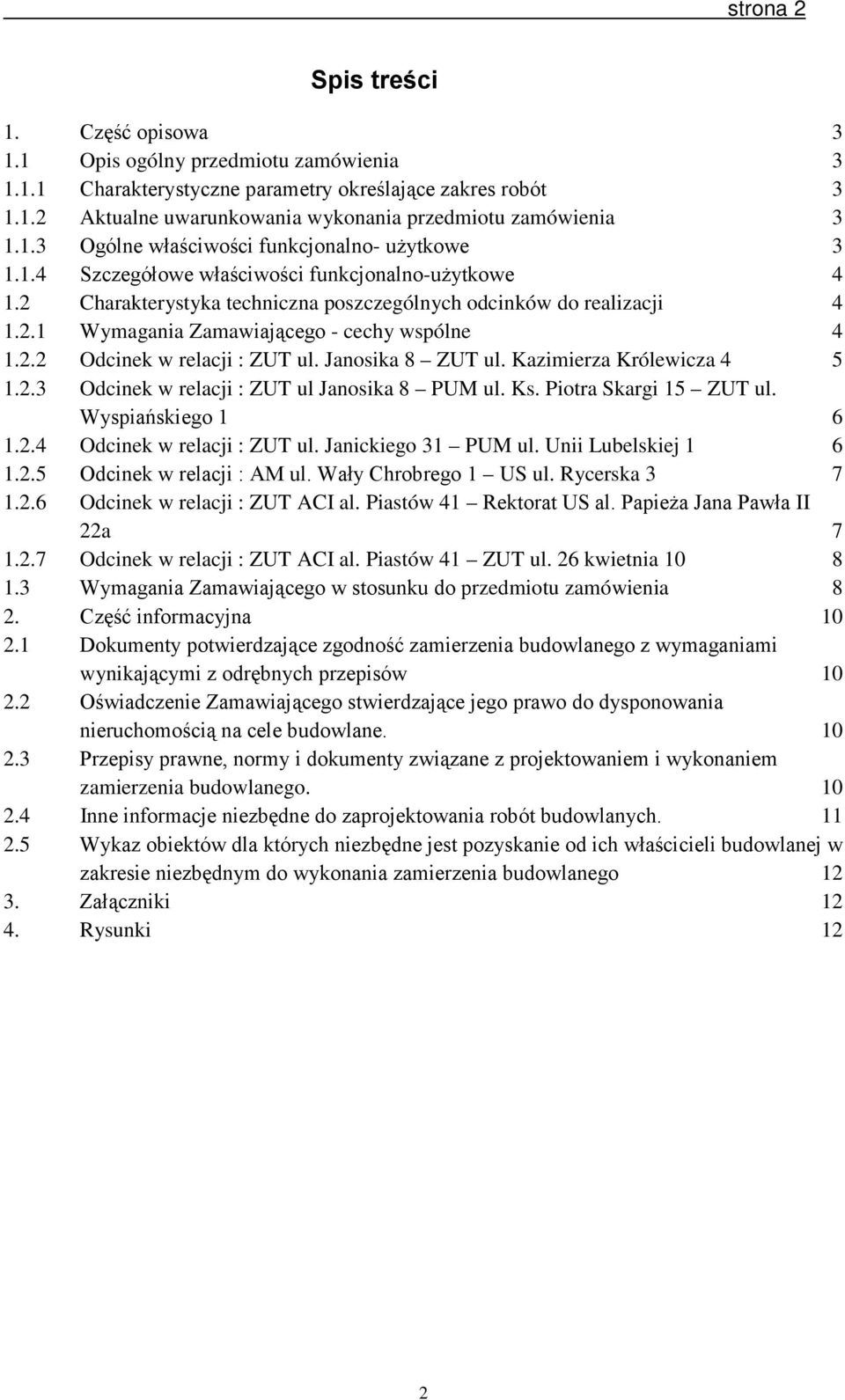

2 strona 2 Spis treści 1. Część opisowa Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające zakres robót Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno- użytkowe Szczegółowe właściwości funkcjonalno-użytkowe Charakterystyka techniczna poszczególnych odcinków do realizacji Wymagania Zamawiającego - cechy wspólne Odcinek w relacji : ZUT ul. Janosika 8 ZUT ul. Kazimierza Królewicza Odcinek w relacji : ZUT ul Janosika 8 PUM ul. Ks. Piotra Skargi 15 ZUT ul. Wyspiańskiego Odcinek w relacji : ZUT ul. Janickiego 31 PUM ul. Unii Lubelskiej Odcinek w relacji : AM ul. Wały Chrobrego 1 US ul. Rycerska Odcinek w relacji : ZUT ACI al. Piastów 41 Rektorat US al. Papieża Jana Pawła II 22a Odcinek w relacji : ZUT ACI al. Piastów 41 ZUT ul. 26 kwietnia Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 8 2. Część informacyjna Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Przepisy prawne, normy i dokumenty związane z projektowaniem i wykonaniem zamierzenia budowlanego Inne informacje niezbędne do zaprojektowania robót budowlanych Wykaz obiektów dla których niezbędne jest pozyskanie od ich właścicieli budowlanej w zakresie niezbędnym do wykonania zamierzenia budowlanego Załączniki Rysunki 12 2

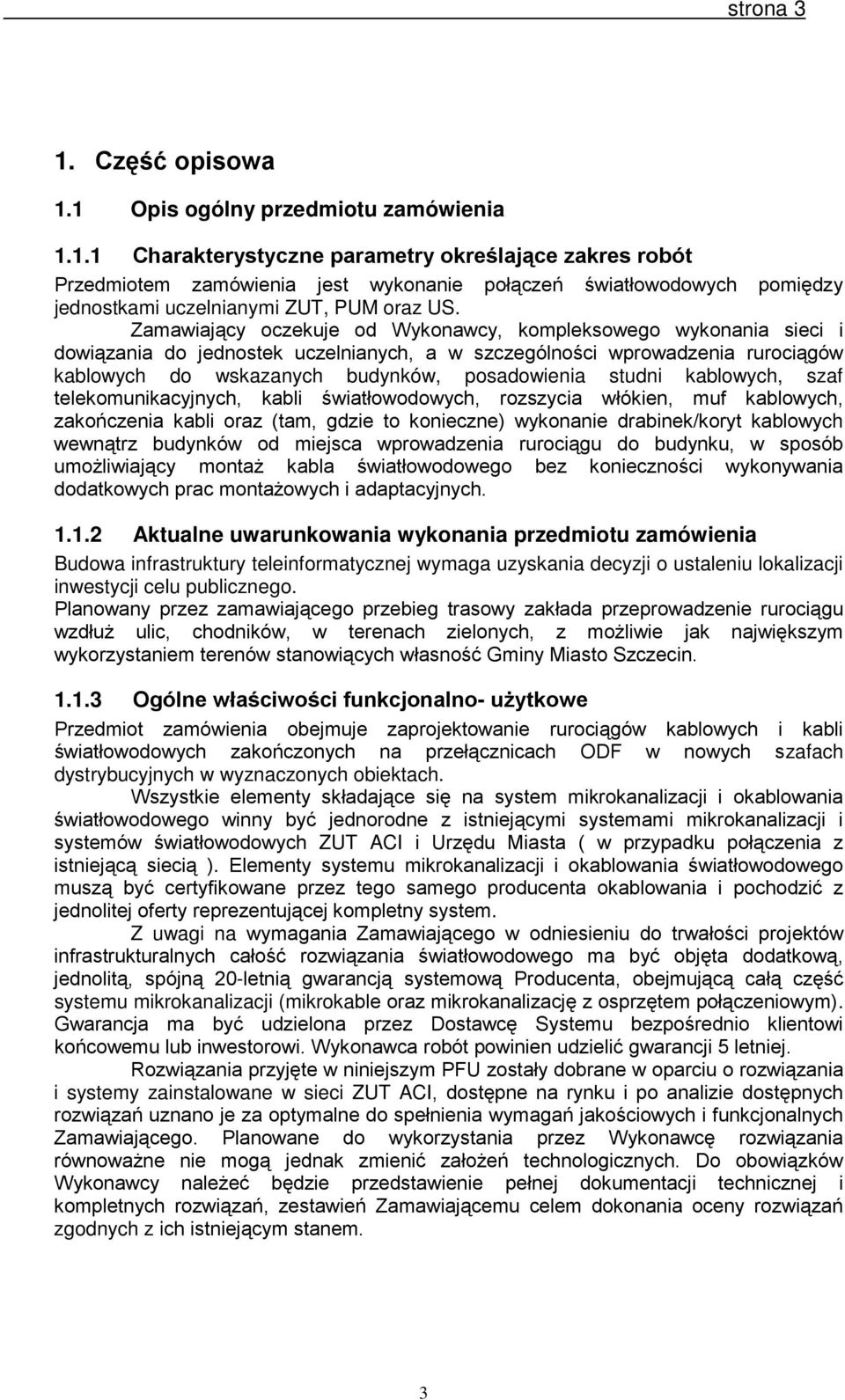

3 strona 3 1. Część opisowa 1.1 Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające zakres robót Przedmiotem zamówienia jest wykonanie połączeń światłowodowych pomiędzy jednostkami uczelnianymi ZUT, PUM oraz US. Zamawiający oczekuje od Wykonawcy, kompleksowego wykonania sieci i dowiązania do jednostek uczelnianych, a w szczególności wprowadzenia rurociągów kablowych do wskazanych budynków, posadowienia studni kablowych, szaf telekomunikacyjnych, kabli światłowodowych, rozszycia włókien, muf kablowych, zakończenia kabli oraz (tam, gdzie to konieczne) wykonanie drabinek/koryt kablowych wewnątrz budynków od miejsca wprowadzenia rurociągu do budynku, w sposób umożliwiający montaż kabla światłowodowego bez konieczności wykonywania dodatkowych prac montażowych i adaptacyjnych Aktualne uwarunkowania wykonania przedmiotu zamówienia Budowa infrastruktury teleinformatycznej wymaga uzyskania decyzji o ustaleniu lokalizacji inwestycji celu publicznego. Planowany przez zamawiającego przebieg trasowy zakłada przeprowadzenie rurociągu wzdłuż ulic, chodników, w terenach zielonych, z możliwie jak największym wykorzystaniem terenów stanowiących własność Gminy Miasto Szczecin Ogólne właściwości funkcjonalno- użytkowe Przedmiot zamówienia obejmuje zaprojektowanie rurociągów kablowych i kabli światłowodowych zakończonych na przełącznicach ODF w nowych szafach dystrybucyjnych w wyznaczonych obiektach. Wszystkie elementy składające się na system mikrokanalizacji i okablowania światłowodowego winny być jednorodne z istniejącymi systemami mikrokanalizacji i systemów światłowodowych ZUT ACI i Urzędu Miasta ( w przypadku połączenia z istniejącą siecią ). Elementy systemu mikrokanalizacji i okablowania światłowodowego muszą być certyfikowane przez tego samego producenta okablowania i pochodzić z jednolitej oferty reprezentującej kompletny system. Z uwagi na wymagania Zamawiającego w odniesieniu do trwałości projektów infrastrukturalnych całość rozwiązania światłowodowego ma być objęta dodatkową, jednolitą, spójną 20-letnią gwarancją systemową Producenta, obejmującą całą część systemu mikrokanalizacji (mikrokable oraz mikrokanalizację z osprzętem połączeniowym). Gwarancja ma być udzielona przez Dostawcę Systemu bezpośrednio klientowi końcowemu lub inwestorowi. Wykonawca robót powinien udzielić gwarancji 5 letniej. Rozwiązania przyjęte w niniejszym PFU zostały dobrane w oparciu o rozwiązania i systemy zainstalowane w sieci ZUT ACI, dostępne na rynku i po analizie dostępnych rozwiązań uznano je za optymalne do spełnienia wymagań jakościowych i funkcjonalnych Zamawiającego. Planowane do wykorzystania przez Wykonawcę rozwiązania równoważne nie mogą jednak zmienić założeń technologicznych. Do obowiązków Wykonawcy należeć będzie przedstawienie pełnej dokumentacji technicznej i kompletnych rozwiązań, zestawień Zamawiającemu celem dokonania oceny rozwiązań zgodnych z ich istniejącym stanem. 3

4 strona Szczegółowe właściwości funkcjonalno-użytkowe Celem nadrzędnym planowanej sieci jest połączenie jednostek uczelnianych na terenie miasta Szczecina. Niniejsze opracowanie dotyczy zaprojektowania i wybudowania infrastruktury telekomunikacyjnej (rurociągów i linii światłowodowych) łączących: ZUT ul. Janosika 8 ZUT ul. Kazimierza Królewicza 4 ZUT ul Janosika 8 PUM ul. Ks. Piotra Skargi 15 ZUT ul. Wyspiańskiego 1 ZUT ul. Janickiego 31 PUM ul. Unii Lubelskiej 1 AM ul. Wały Chrobrego 1 US ul. Rycerska 3 ZUT ACI al. Piastów 41 Rektorat US al. Papieża Jana Pawła II 22a ZUT ACI al. Piastów 41 ZUT ul. 26 Kwietnia 10 W dużej części należy wybudować nowe linie światłowodowe. Szczegóły programu funkcjonalno-użytkowego będą omówione z wykonawcą wyłonionym w wyniku postępowania przetargowego. W celu przyspieszenia realizacji zadania zakłada sie zasadę zaprojektuj i wybuduj 1.2 Charakterystyka techniczna poszczególnych odcinków do realizacji Wymagania Zamawiającego - cechy wspólne Zakłada się, że większość rurociągów przebiegać będzie w pasie drogowym (chodnikach i trawnikach) oraz gruntach będących własnością Gminy Miasta Szczecin. W uzasadnionych przypadkach dopuszcza się odstępstwa od tej zasady, przy czym należy je uzgodnić z Zamawiającym na etapie projektowania (w formie pisemnej). Ilość i lokalizacja studni kablowych zostanie tak dobrana, aby umożliwić w przyszłości łatwą rozbudowę infrastruktury światłowodowej Wszystkie studnie kablowe muszą zawierać elementy mechanicznej ochrony przed dostępem osób nieuprawnionych (np. pokrywa Pioch zamykana na kłódkę lub zamek) Pokrywy włazów studni powinny posiadać wywietrznik, aby była zachowana zdolność do naturalnej wentylacji komory studni Wszystkie rury HDPE 40/3,7 muszą posiadać wewnętrzną warstwę poślizgową Kanalizację dla kabli światłowodowych należy projektować jako 7, 5 lub 3 otworowy ciąg rurowy w postaci rury prefabrykowanej doziemnej, dwupłaszczowej zawierającej minimum wiązkę 7, 5, 3 mikrorurek o średnicy umożliwiającej wdmuchnięcie kabla światłowodowego co najmniej o 72 włóknach, układanej bezpośrednio w ziemi metodami ręcznymi lub mechanicznymi Przy przejściach przez drogi, ulice, torowiska oraz na skrzyżowaniach z innymi mediami, np. rurociągami gazowymi lub wodnymi, rury ciągu rurowego należy zabezpieczyć poprzez zaciągnięcie do odpowiedniej rury obiektowej przepustowej grubościennej o średnicy dopasowanej do profilu rurociągu kablowego (np. Ø125). Łączenie rurociągu mikrokanalizacyjnego powinno być w studni kablowej przy pomocy szczelnych puszek połączeniowych Wszystkie rury HDPE muszą być oznaczone we wszystkich studniach, według wzoru uzgodnionego z Zamawiającym i ZN. Oznaczenie to powinno zawierać w szczególności następujące informacje: relacja, typ kabla (w rurach wypełnionych), nazwa właściciela, nazwa wykonawcy. W połowie wykopu należy układać taśmę ostrzegawczą w kolorze pomarańczowym z napisem UWAGA! KABEL ŚWIATŁOWODOWY.. Wewnątrz budynków należy układać rury z tworzywa bezhalogenowego nierozprzestrzeniającego płomienia Do połączenia mikrorur wymaga się wykorzystanie złączek wodoszczelnych prostych z wytrzymałości pneumatyczną 12 barów, 4

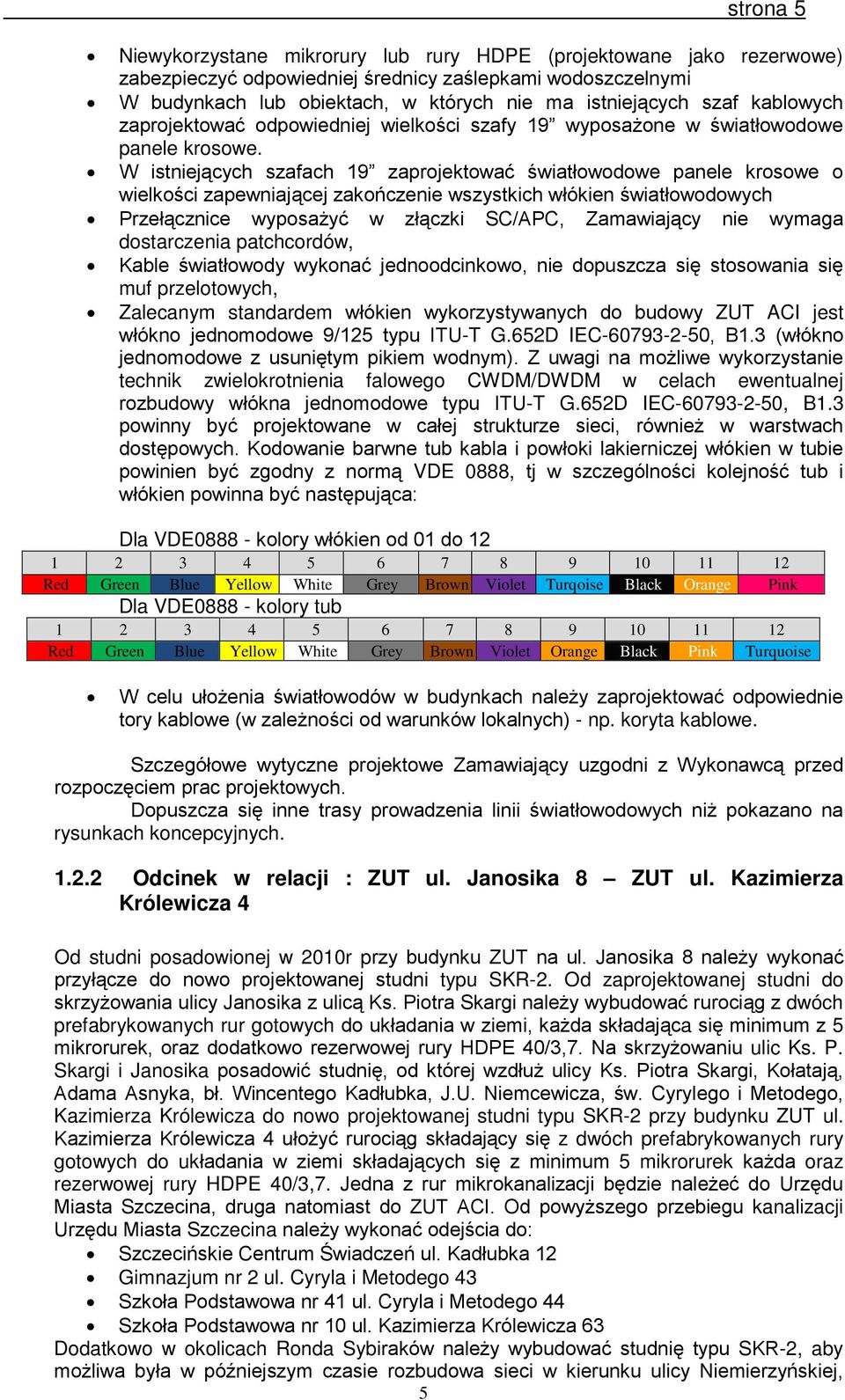

5 strona 5 Niewykorzystane mikrorury lub rury HDPE (projektowane jako rezerwowe) zabezpieczyć odpowiedniej średnicy zaślepkami wodoszczelnymi W budynkach lub obiektach, w których nie ma istniejących szaf kablowych zaprojektować odpowiedniej wielkości szafy 19 wyposażone w światłowodowe panele krosowe. W istniejących szafach 19 zaprojektować światłowodowe panele krosowe o wielkości zapewniającej zakończenie wszystkich włókien światłowodowych Przełącznice wyposażyć w złączki SC/APC, Zamawiający nie wymaga dostarczenia patchcordów, Kable światłowody wykonać jednoodcinkowo, nie dopuszcza się stosowania się muf przelotowych, Zalecanym standardem włókien wykorzystywanych do budowy ZUT ACI jest włókno jednomodowe 9/125 typu ITU-T G.652D IEC , B1.3 (włókno jednomodowe z usuniętym pikiem wodnym). Z uwagi na możliwe wykorzystanie technik zwielokrotnienia falowego CWDM/DWDM w celach ewentualnej rozbudowy włókna jednomodowe typu ITU-T G.652D IEC , B1.3 powinny być projektowane w całej strukturze sieci, również w warstwach dostępowych. Kodowanie barwne tub kabla i powłoki lakierniczej włókien w tubie powinien być zgodny z normą VDE 0888, tj w szczególności kolejność tub i włókien powinna być następująca: Dla VDE kolory włókien od 01 do Red Green Blue Yellow White Grey Brown Violet Turqoise Black Orange Pink Dla VDE kolory tub Red Green Blue Yellow White Grey Brown Violet Orange Black Pink Turquoise W celu ułożenia światłowodów w budynkach należy zaprojektować odpowiednie tory kablowe (w zależności od warunków lokalnych) - np. koryta kablowe. Szczegółowe wytyczne projektowe Zamawiający uzgodni z Wykonawcą przed rozpoczęciem prac projektowych. Dopuszcza się inne trasy prowadzenia linii światłowodowych niż pokazano na rysunkach koncepcyjnych Odcinek w relacji : ZUT ul. Janosika 8 ZUT ul. Kazimierza Królewicza 4 Od studni posadowionej w 2010r przy budynku ZUT na ul. Janosika 8 należy wykonać przyłącze do nowo projektowanej studni typu SKR-2. Od zaprojektowanej studni do skrzyżowania ulicy Janosika z ulicą Ks. Piotra Skargi należy wybudować rurociąg z dwóch prefabrykowanych rur gotowych do układania w ziemi, każda składająca się minimum z 5 mikrorurek, oraz dodatkowo rezerwowej rury HDPE 40/3,7. Na skrzyżowaniu ulic Ks. P. Skargi i Janosika posadowić studnię, od której wzdłuż ulicy Ks. Piotra Skargi, Kołatają, Adama Asnyka, bł. Wincentego Kadłubka, J.U. Niemcewicza, św. Cyrylego i Metodego, Kazimierza Królewicza do nowo projektowanej studni typu SKR-2 przy budynku ZUT ul. Kazimierza Królewicza 4 ułożyć rurociąg składający się z dwóch prefabrykowanych rury gotowych do układania w ziemi składających się z minimum 5 mikrorurek każda oraz rezerwowej rury HDPE 40/3,7. Jedna z rur mikrokanalizacji będzie należeć do Urzędu Miasta Szczecina, druga natomiast do ZUT ACI. Od powyższego przebiegu kanalizacji Urzędu Miasta Szczecina należy wykonać odejścia do: Szczecińskie Centrum Świadczeń ul. Kadłubka 12 Gimnazjum nr 2 ul. Cyryla i Metodego 43 Szkoła Podstawowa nr 41 ul. Cyryla i Metodego 44 Szkoła Podstawowa nr 10 ul. Kazimierza Królewicza 63 Dodatkowo w okolicach Ronda Sybiraków należy wybudować studnię typu SKR-2, aby możliwa była w późniejszym czasie rozbudowa sieci w kierunku ulicy Niemierzyńskiej, 5

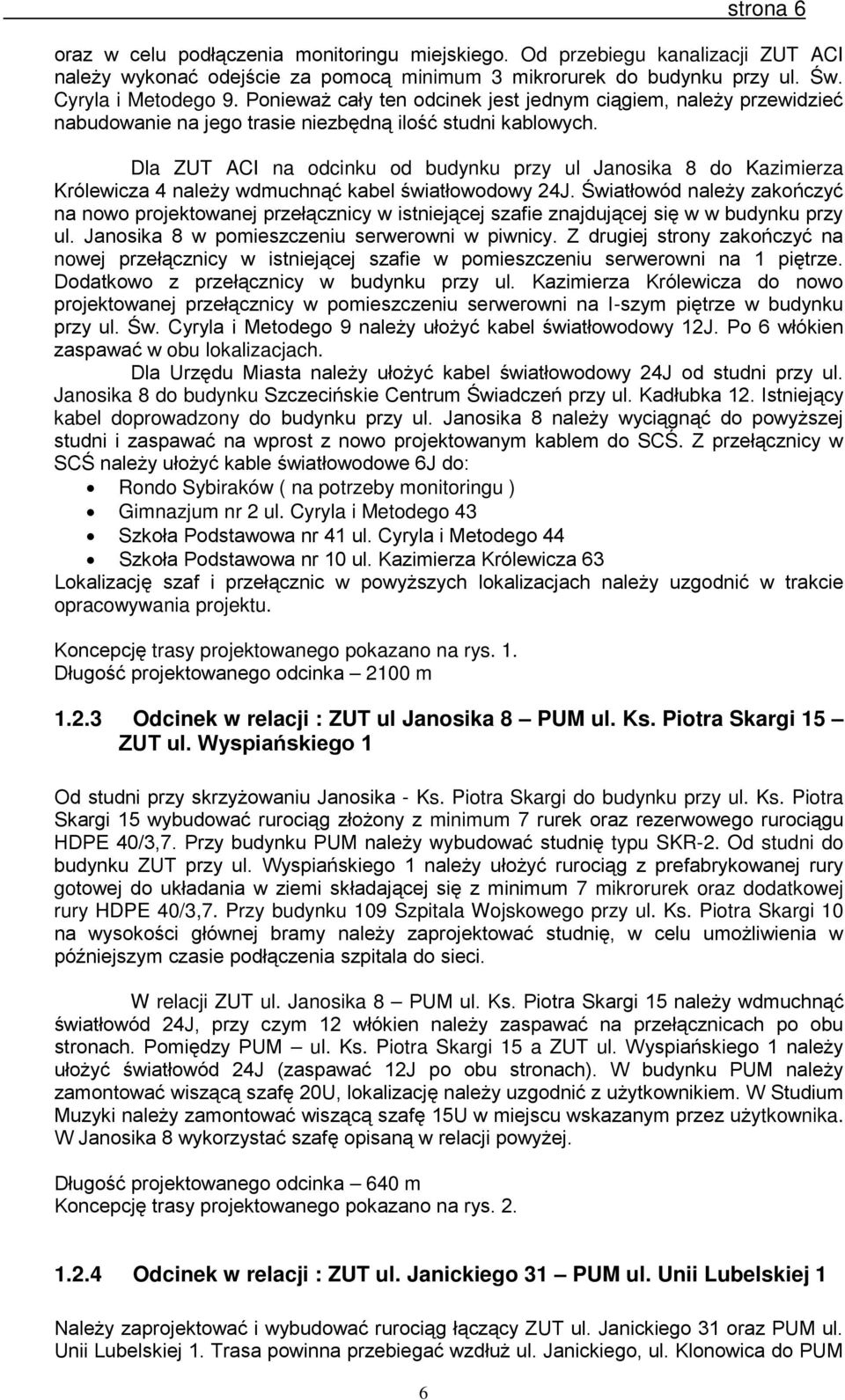

6 strona 6 oraz w celu podłączenia monitoringu miejskiego. Od przebiegu kanalizacji ZUT ACI należy wykonać odejście za pomocą minimum 3 mikrorurek do budynku przy ul. Św. Cyryla i Metodego 9. Ponieważ cały ten odcinek jest jednym ciągiem, należy przewidzieć nabudowanie na jego trasie niezbędną ilość studni kablowych. Dla ZUT ACI na odcinku od budynku przy ul Janosika 8 do Kazimierza Królewicza 4 należy wdmuchnąć kabel światłowodowy 24J. Światłowód należy zakończyć na nowo projektowanej przełącznicy w istniejącej szafie znajdującej się w w budynku przy ul. Janosika 8 w pomieszczeniu serwerowni w piwnicy. Z drugiej strony zakończyć na nowej przełącznicy w istniejącej szafie w pomieszczeniu serwerowni na 1 piętrze. Dodatkowo z przełącznicy w budynku przy ul. Kazimierza Królewicza do nowo projektowanej przełącznicy w pomieszczeniu serwerowni na I-szym piętrze w budynku przy ul. Św. Cyryla i Metodego 9 należy ułożyć kabel światłowodowy 12J. Po 6 włókien zaspawać w obu lokalizacjach. Dla Urzędu Miasta należy ułożyć kabel światłowodowy 24J od studni przy ul. Janosika 8 do budynku Szczecińskie Centrum Świadczeń przy ul. Kadłubka 12. Istniejący kabel doprowadzony do budynku przy ul. Janosika 8 należy wyciągnąć do powyższej studni i zaspawać na wprost z nowo projektowanym kablem do SCŚ. Z przełącznicy w SCŚ należy ułożyć kable światłowodowe 6J do: Rondo Sybiraków ( na potrzeby monitoringu ) Gimnazjum nr 2 ul. Cyryla i Metodego 43 Szkoła Podstawowa nr 41 ul. Cyryla i Metodego 44 Szkoła Podstawowa nr 10 ul. Kazimierza Królewicza 63 Lokalizację szaf i przełącznic w powyższych lokalizacjach należy uzgodnić w trakcie opracowywania projektu. Koncepcję trasy projektowanego pokazano na rys. 1. Długość projektowanego odcinka 2100 m Odcinek w relacji : ZUT ul Janosika 8 PUM ul. Ks. Piotra Skargi 15 ZUT ul. Wyspiańskiego 1 Od studni przy skrzyżowaniu Janosika - Ks. Piotra Skargi do budynku przy ul. Ks. Piotra Skargi 15 wybudować rurociąg złożony z minimum 7 rurek oraz rezerwowego rurociągu HDPE 40/3,7. Przy budynku PUM należy wybudować studnię typu SKR-2. Od studni do budynku ZUT przy ul. Wyspiańskiego 1 należy ułożyć rurociąg z prefabrykowanej rury gotowej do układania w ziemi składającej się z minimum 7 mikrorurek oraz dodatkowej rury HDPE 40/3,7. Przy budynku 109 Szpitala Wojskowego przy ul. Ks. Piotra Skargi 10 na wysokości głównej bramy należy zaprojektować studnię, w celu umożliwienia w późniejszym czasie podłączenia szpitala do sieci. W relacji ZUT ul. Janosika 8 PUM ul. Ks. Piotra Skargi 15 należy wdmuchnąć światłowód 24J, przy czym 12 włókien należy zaspawać na przełącznicach po obu stronach. Pomiędzy PUM ul. Ks. Piotra Skargi 15 a ZUT ul. Wyspiańskiego 1 należy ułożyć światłowód 24J (zaspawać 12J po obu stronach). W budynku PUM należy zamontować wiszącą szafę 20U, lokalizację należy uzgodnić z użytkownikiem. W Studium Muzyki należy zamontować wiszącą szafę 15U w miejscu wskazanym przez użytkownika. W Janosika 8 wykorzystać szafę opisaną w relacji powyżej. Długość projektowanego odcinka 640 m Koncepcję trasy projektowanego pokazano na rys Odcinek w relacji : ZUT ul. Janickiego 31 PUM ul. Unii Lubelskiej 1 Należy zaprojektować i wybudować rurociąg łączący ZUT ul. Janickiego 31 oraz PUM ul. Unii Lubelskiej 1. Trasa powinna przebiegać wzdłuż ul. Janickiego, ul. Klonowica do PUM 6

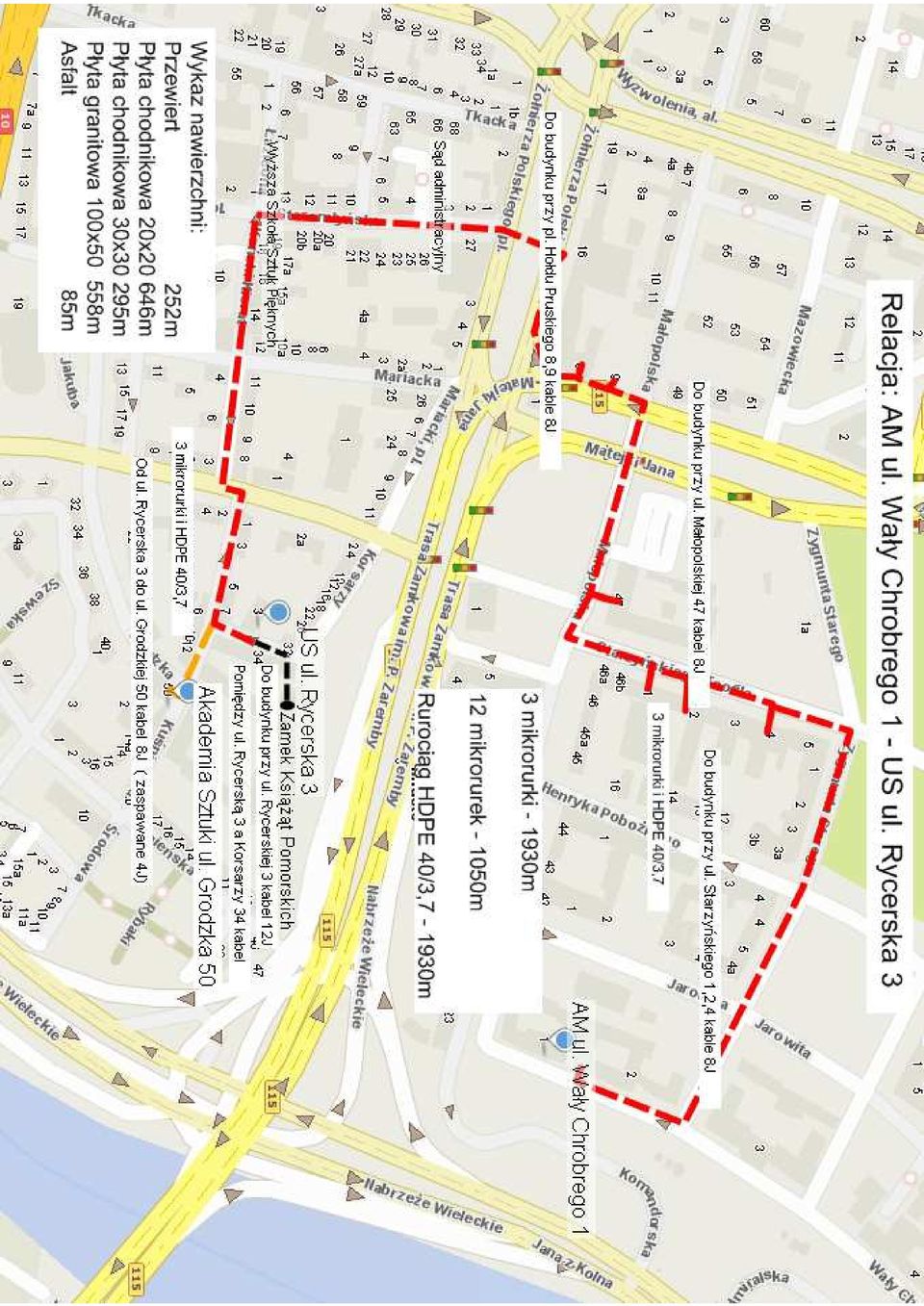

7 strona 7 ul. Unii Lubelskiej 1. Na całej długości trasy należy ułożyć rurociąg składający się z prefabrykowanej mikrokanalizacji przystosowanej do układania w ziemi składającej się z minimum 7 rurek oraz dodatkowej rezerwowej rury HDPE 40/3,7. Należy zaprojektować montaż (wdmuchnięcie) mikrokabla światłowodowego o pojemności 72 włókien (długość 750m) i zakończenie go na przełącznicach światłowodowych w budynkach (zaspawane 24 włókna). W budynku ZUT należy zamontować nową szafę 36U w pomieszczeniu nr -1/18 Serwerownia piwnica. Długość projektowanego odcinka 1200 m Koncepcję trasy projektowanego rurociągu pokazano na rys Odcinek w relacji : AM ul. Wały Chrobrego 1 US ul. Rycerska 3 Kanalizację należy ułożyć od Akademii Morskiej przy ul. Wały Chrobrego 1 wzdłuż ulicy Zygmunta Starego, Starzyńskiego, Małopolska, Matejki, Żołnierza Polskiego, na drugą stronę do ulicy Staromłyńskiej. Następnie przez ul. Koński Kierat i Kuśnierską do Uniwersytetu Szczecińskiego na ul. Rycerskiej 3. Na całej długości należy ułożyć kanalizację przystosowaną do układania w ziemi z minimum 3 mikrorurkami oraz dodatkowo rurę HDPE 40/3,7. Dodatkowo na odcinku od Akademii Morskiej do budynku przy pl. Hołdu Pruskiego 8 należy ułożyć mikrokanalizację składającą się z wiązki minimum 12 mikrorurek przystosowanych do wdmuchiwania wiązek światłowodów do 8 włókien. Od powyższego przebiegu należy zrobić odejścia do budynków: Starzyńskiego 1, Starzyńskiego 4, Małopolska 47, Pl. Hołdu Pruskiego 8, Pl. Hołdu Pruskiego 9, Z budynku Akademii Morskiej do powyższych lokalizacji należy doprowadzić światłowody po 8 włókien każdy, z czego należy zaspawać po 4 włókna z każdej strony. W jedną z 3 mikrorurek należy wdmuchać światłowód 48J i zaspawać po 12 włókien na przełącznicach w Akademii Morskiej oraz Uniwersytecie Szczecińskim na ul. Rycerskiej 3. Z budynku Uniwersytetu Szczecińskiego do: Budynku przy ul. Korsarzy 34 kabel światłowodowy 8J ( 4J zaspawać) Budynku Akademii Sztuki ul. Grodzka 50 kabel światłowodowy 8J (4J zaspawać) Długość projektowanego odcinka 1930 m Koncepcję trasy projektowanego rurociągu pokazano na rys Odcinek w relacji : ZUT ACI al. Piastów 41 Rektorat US al. Papieża Jana Pawła II 22a W relacji ZUT ACI al. Piastów 41 Rektorat US al. Papieża Jana Pawła II 22a należy wykorzystać istniejącą kanalizacje TP S.A. oraz ACI. W rurze pomiędzy studnią TP S.A. o numerze BB304 i BB303 ułożony jest światłowód MM, który należy wyciągnąć. Nowy światłowód jednomodowy należy prowadzić od budynku ZUT ACI al. Piastów 41 do studni BB304, dalej przez studnię BB303 do nowoprojektowanej studni na pl. Szarych Szeregów w pobliżu kanalizacji TP S.A. Na skrzyżowaniu al. Piastów i ul. Langiewicza, przy BB303, należy wybudować dodatkową studnię. W obu nowo projektowanych należy zostawić 50 metrów zapasu kabla. Od studni TP S.A. N88 należy wykonać przyłącze do studni ZUT wykonanej w 2010r. Dopuszczalne jest rozwiązanie, w którym od studni N88 kabel wprowadzić do budynku US przy ul. Wielkopolska 15, a następnie wyprowadzić do studni ZUT z 2010r. Dalej kabel ułożyć do Rektoratu US w istniejącej kanalizacji ZUT. Na odcinku w relacji ZUT ACI al. Piastów 41 Rektorat US al. Papieża Jana Pawła II 22a należy ułożyć kabel światłowodowy 144J, przy czym 48 włókien należy zaspawać na projektowanych przełącznicach po obu stronach. 7

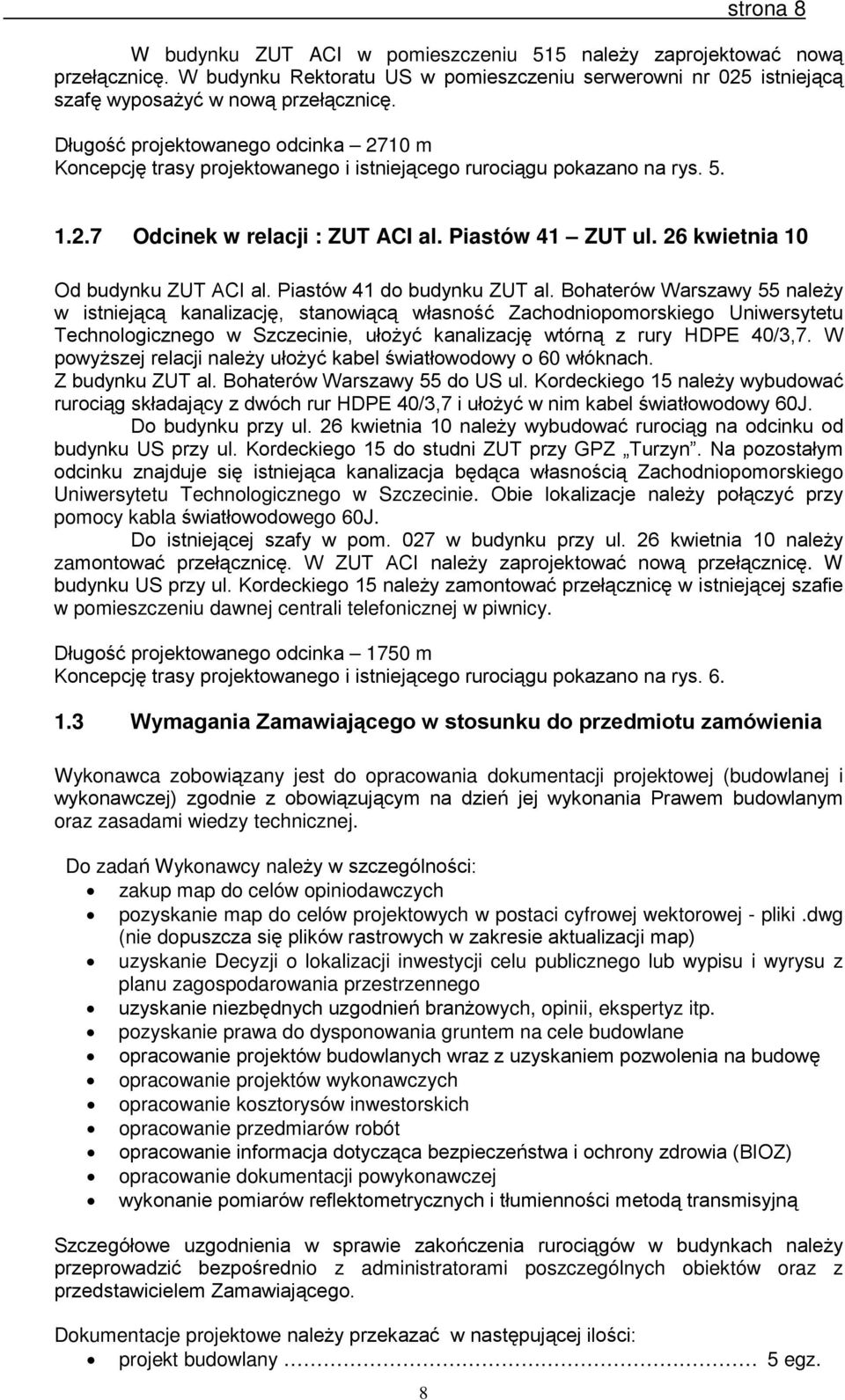

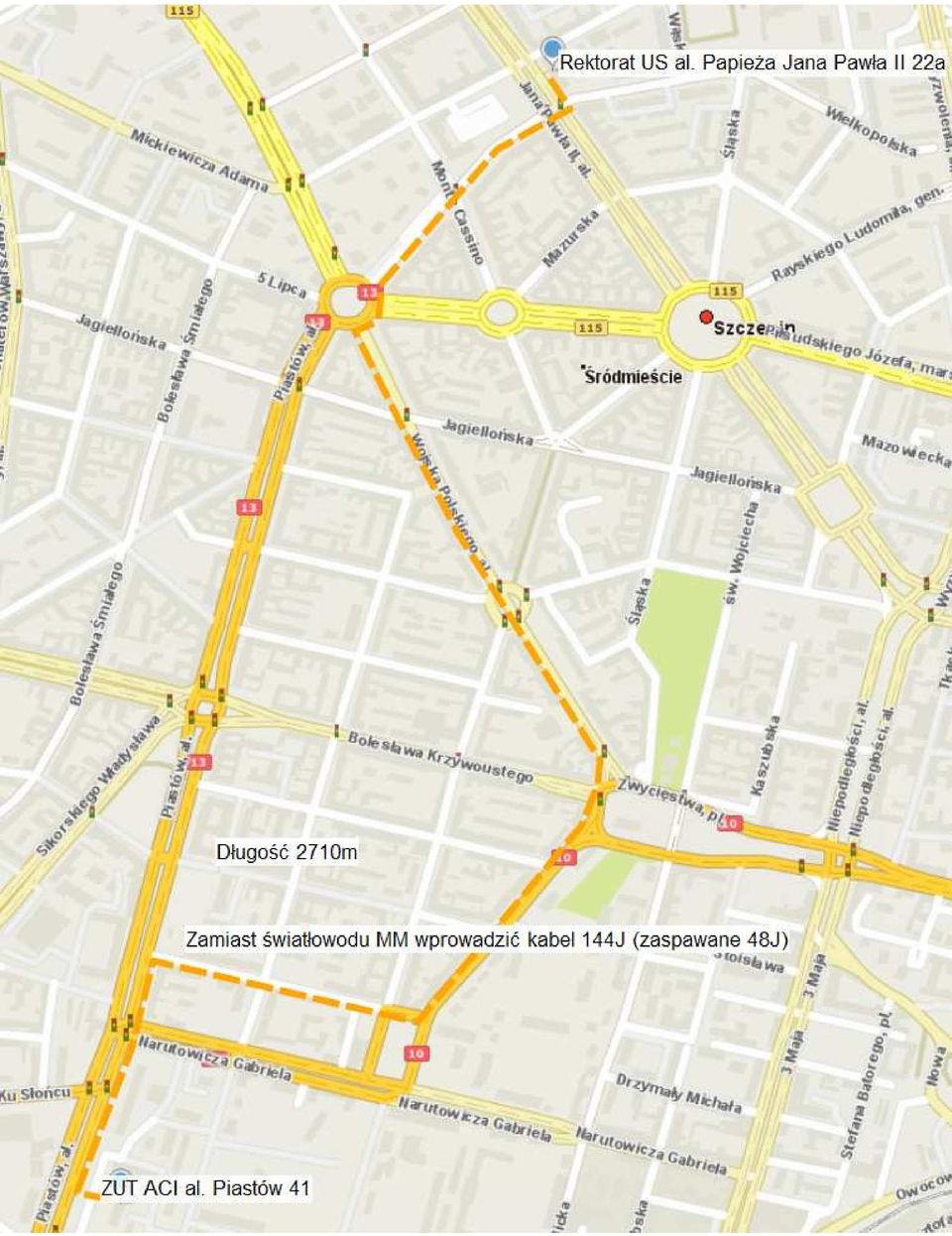

8 strona 8 W budynku ZUT ACI w pomieszczeniu 515 należy zaprojektować nową przełącznicę. W budynku Rektoratu US w pomieszczeniu serwerowni nr 025 istniejącą szafę wyposażyć w nową przełącznicę. Długość projektowanego odcinka 2710 m Koncepcję trasy projektowanego i istniejącego rurociągu pokazano na rys Odcinek w relacji : ZUT ACI al. Piastów 41 ZUT ul. 26 kwietnia 10 Od budynku ZUT ACI al. Piastów 41 do budynku ZUT al. Bohaterów Warszawy 55 należy w istniejącą kanalizację, stanowiącą własność Zachodniopomorskiego Uniwersytetu Technologicznego w Szczecinie, ułożyć kanalizację wtórną z rury HDPE 40/3,7. W powyższej relacji należy ułożyć kabel światłowodowy o 60 włóknach. Z budynku ZUT al. Bohaterów Warszawy 55 do US ul. Kordeckiego 15 należy wybudować rurociąg składający z dwóch rur HDPE 40/3,7 i ułożyć w nim kabel światłowodowy 60J. Do budynku przy ul. 26 kwietnia 10 należy wybudować rurociąg na odcinku od budynku US przy ul. Kordeckiego 15 do studni ZUT przy GPZ Turzyn. Na pozostałym odcinku znajduje się istniejąca kanalizacja będąca własnością Zachodniopomorskiego Uniwersytetu Technologicznego w Szczecinie. Obie lokalizacje należy połączyć przy pomocy kabla światłowodowego 60J. Do istniejącej szafy w pom. 027 w budynku przy ul. 26 kwietnia 10 należy zamontować przełącznicę. W ZUT ACI należy zaprojektować nową przełącznicę. W budynku US przy ul. Kordeckiego 15 należy zamontować przełącznicę w istniejącej szafie w pomieszczeniu dawnej centrali telefonicznej w piwnicy. Długość projektowanego odcinka 1750 m Koncepcję trasy projektowanego i istniejącego rurociągu pokazano na rys Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Wykonawca zobowiązany jest do opracowania dokumentacji projektowej (budowlanej i wykonawczej) zgodnie z obowiązującym na dzień jej wykonania Prawem budowlanym oraz zasadami wiedzy technicznej. Do zadań Wykonawcy należy w szczególności: zakup map do celów opiniodawczych pozyskanie map do celów projektowych w postaci cyfrowej wektorowej - pliki.dwg (nie dopuszcza się plików rastrowych w zakresie aktualizacji map) uzyskanie Decyzji o lokalizacji inwestycji celu publicznego lub wypisu i wyrysu z planu zagospodarowania przestrzennego uzyskanie niezbędnych uzgodnień branżowych, opinii, ekspertyz itp. pozyskanie prawa do dysponowania gruntem na cele budowlane opracowanie projektów budowlanych wraz z uzyskaniem pozwolenia na budowę opracowanie projektów wykonawczych opracowanie kosztorysów inwestorskich opracowanie przedmiarów robót opracowanie informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ) opracowanie dokumentacji powykonawczej wykonanie pomiarów reflektometrycznych i tłumienności metodą transmisyjną Szczegółowe uzgodnienia w sprawie zakończenia rurociągów w budynkach należy przeprowadzić bezpośrednio z administratorami poszczególnych obiektów oraz z przedstawicielem Zamawiającego. Dokumentacje projektowe należy przekazać w następującej ilości: projekt budowlany 5 egz. 8

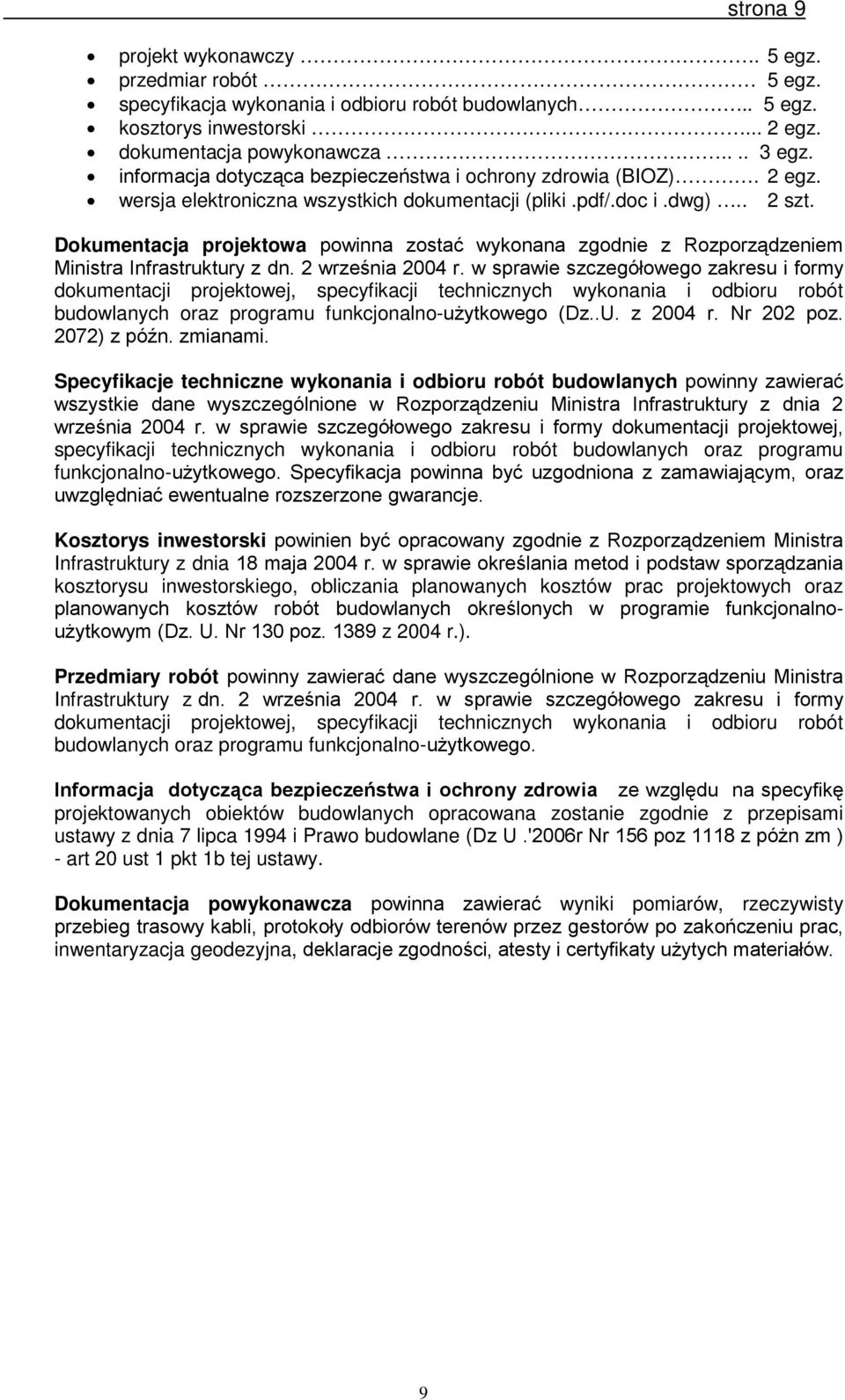

9 strona 9 projekt wykonawczy. 5 egz. przedmiar robót 5 egz. specyfikacja wykonania i odbioru robót budowlanych... 5 egz. kosztorys inwestorski... 2 egz. dokumentacja powykonawcza egz. informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ). 2 egz. wersja elektroniczna wszystkich dokumentacji (pliki.pdf/.doc i.dwg).. 2 szt. Dokumentacja projektowa powinna zostać wykonana zgodnie z Rozporządzeniem Ministra Infrastruktury z dn. 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz..U. z 2004 r. Nr 202 poz. 2072) z późn. zmianami. Specyfikacje techniczne wykonania i odbioru robót budowlanych powinny zawierać wszystkie dane wyszczególnione w Rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. Specyfikacja powinna być uzgodniona z zamawiającym, oraz uwzględniać ewentualne rozszerzone gwarancje. Kosztorys inwestorski powinien być opracowany zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określania metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalnoużytkowym (Dz. U. Nr 130 poz z 2004 r.). Przedmiary robót powinny zawierać dane wyszczególnione w Rozporządzeniu Ministra Infrastruktury z dn. 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. Informacja dotycząca bezpieczeństwa i ochrony zdrowia ze względu na specyfikę projektowanych obiektów budowlanych opracowana zostanie zgodnie z przepisami ustawy z dnia 7 lipca 1994 i Prawo budowlane (Dz U.'2006r Nr 156 poz 1118 z póżn zm ) - art 20 ust 1 pkt 1b tej ustawy. Dokumentacja powykonawcza powinna zawierać wyniki pomiarów, rzeczywisty przebieg trasowy kabli, protokoły odbiorów terenów przez gestorów po zakończeniu prac, inwentaryzacja geodezyjna, deklaracje zgodności, atesty i certyfikaty użytych materiałów. 9

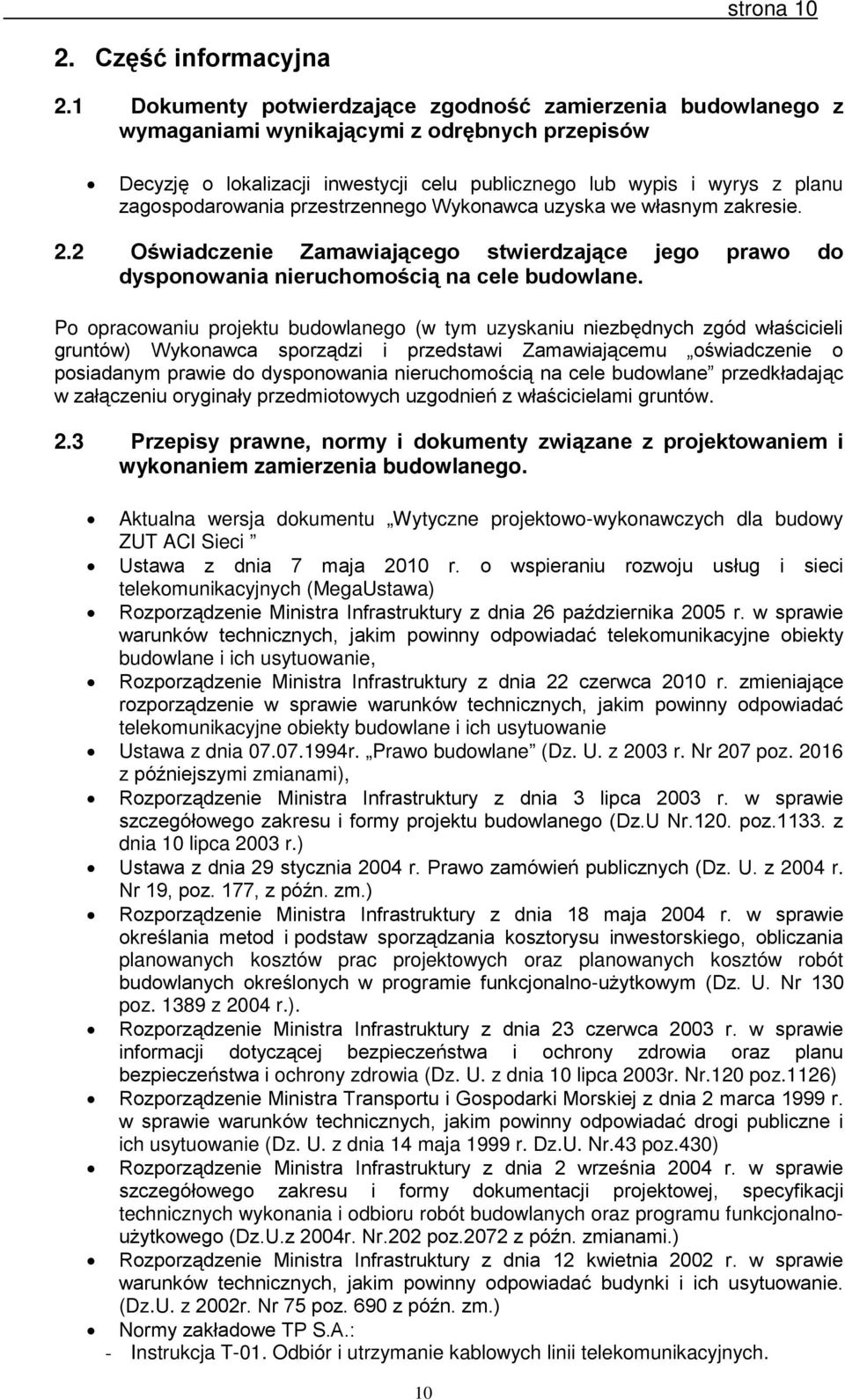

10 strona Część informacyjna 2.1 Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Decyzję o lokalizacji inwestycji celu publicznego lub wypis i wyrys z planu zagospodarowania przestrzennego Wykonawca uzyska we własnym zakresie. 2.2 Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane. Po opracowaniu projektu budowlanego (w tym uzyskaniu niezbędnych zgód właścicieli gruntów) Wykonawca sporządzi i przedstawi Zamawiającemu oświadczenie o posiadanym prawie do dysponowania nieruchomością na cele budowlane przedkładając w załączeniu oryginały przedmiotowych uzgodnień z właścicielami gruntów. 2.3 Przepisy prawne, normy i dokumenty związane z projektowaniem i wykonaniem zamierzenia budowlanego. Aktualna wersja dokumentu Wytyczne projektowo-wykonawczych dla budowy ZUT ACI Sieci Ustawa z dnia 7 maja 2010 r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych (MegaUstawa) Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie, Rozporządzenie Ministra Infrastruktury z dnia 22 czerwca 2010 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie Ustawa z dnia r. Prawo budowlane (Dz. U. z 2003 r. Nr 207 poz z późniejszymi zmianami), Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.U Nr.120. poz z dnia 10 lipca 2003 r.) Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z 2004 r. Nr 19, poz. 177, z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określania metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz. U. Nr 130 poz z 2004 r.). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z dnia 10 lipca 2003r. Nr.120 poz.1126) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. z dnia 14 maja 1999 r. Dz.U. Nr.43 poz.430) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalnoużytkowego (Dz.U.z 2004r. Nr.202 poz.2072 z późn. zmianami.) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz.U. z 2002r. Nr 75 poz. 690 z późn. zm.) Normy zakładowe TP S.A.: - Instrukcja T-01. Odbiór i utrzymanie kablowych linii telekomunikacyjnych. 10

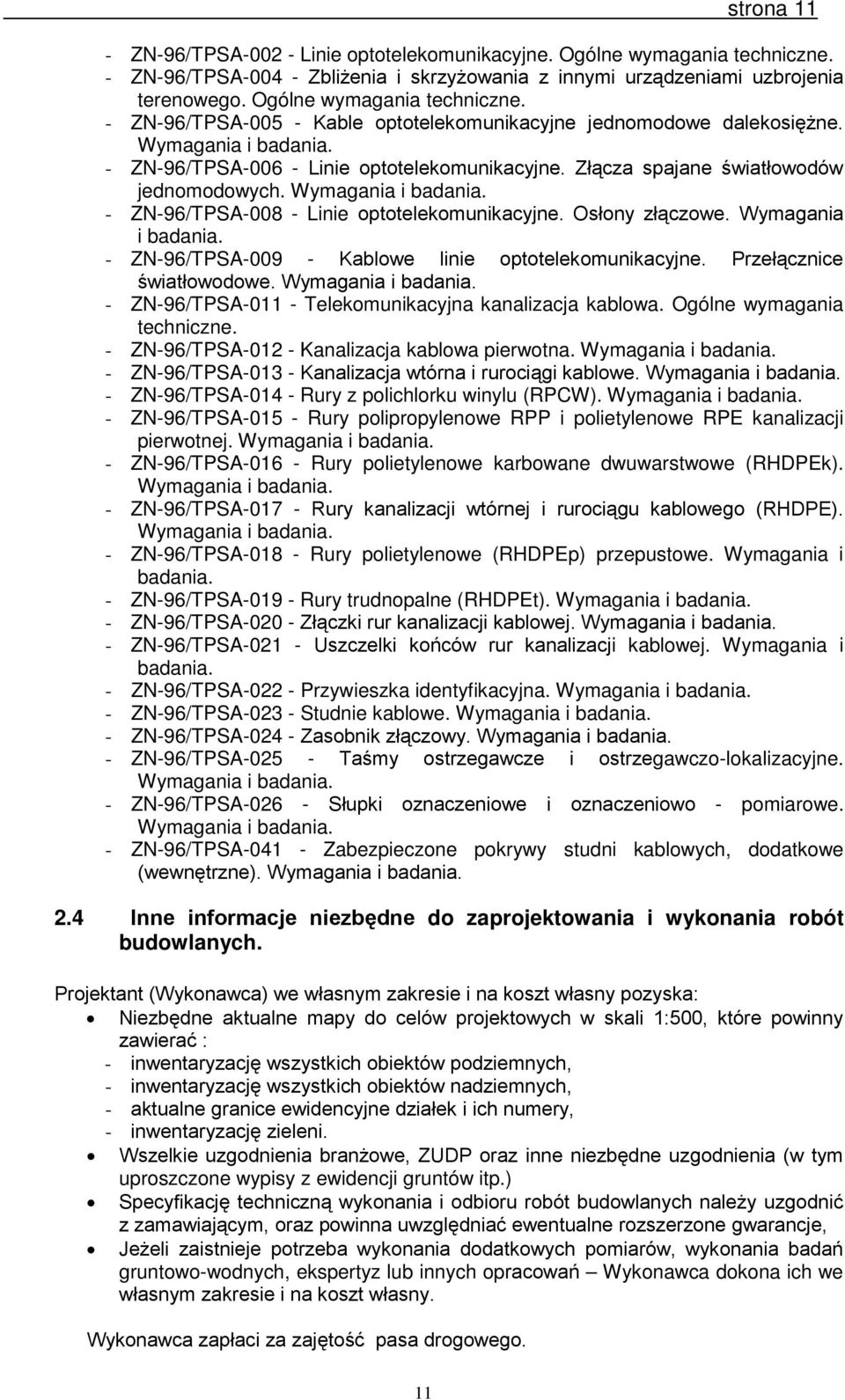

11 strona 11 - ZN-96/TPSA Linie optotelekomunikacyjne. Ogólne wymagania techniczne. - ZN-96/TPSA Zbliżenia i skrzyżowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne. - ZN-96/TPSA Kable optotelekomunikacyjne jednomodowe dalekosiężne. Wymagania i badania. - ZN-96/TPSA Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania. - ZN-96/TPSA Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. - ZN-96/TPSA Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania. - ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. - ZN-96/TPSA Kanalizacja kablowa pierwotna. Wymagania i badania. - ZN-96/TPSA Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania. - ZN-96/TPSA Rury z polichlorku winylu (RPCW). Wymagania i badania. - ZN-96/TPSA Rury polipropylenowe RPP i polietylenowe RPE kanalizacji pierwotnej. Wymagania i badania. - ZN-96/TPSA Rury polietylenowe karbowane dwuwarstwowe (RHDPEk). Wymagania i badania. - ZN-96/TPSA Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). Wymagania i badania. - ZN-96/TPSA Rury polietylenowe (RHDPEp) przepustowe. Wymagania i badania. - ZN-96/TPSA Rury trudnopalne (RHDPEt). Wymagania i badania. - ZN-96/TPSA Złączki rur kanalizacji kablowej. Wymagania i badania. - ZN-96/TPSA Uszczelki końców rur kanalizacji kablowej. Wymagania i badania. - ZN-96/TPSA Przywieszka identyfikacyjna. Wymagania i badania. - ZN-96/TPSA Studnie kablowe. Wymagania i badania. - ZN-96/TPSA Zasobnik złączowy. Wymagania i badania. - ZN-96/TPSA Taśmy ostrzegawcze i ostrzegawczo-lokalizacyjne. Wymagania i badania. - ZN-96/TPSA Słupki oznaczeniowe i oznaczeniowo - pomiarowe. Wymagania i badania. - ZN-96/TPSA Zabezpieczone pokrywy studni kablowych, dodatkowe (wewnętrzne). Wymagania i badania. 2.4 Inne informacje niezbędne do zaprojektowania i wykonania robót budowlanych. Projektant (Wykonawca) we własnym zakresie i na koszt własny pozyska: Niezbędne aktualne mapy do celów projektowych w skali 1:500, które powinny zawierać : - inwentaryzację wszystkich obiektów podziemnych, - inwentaryzację wszystkich obiektów nadziemnych, - aktualne granice ewidencyjne działek i ich numery, - inwentaryzację zieleni. Wszelkie uzgodnienia branżowe, ZUDP oraz inne niezbędne uzgodnienia (w tym uproszczone wypisy z ewidencji gruntów itp.) Specyfikację techniczną wykonania i odbioru robót budowlanych należy uzgodnić z zamawiającym, oraz powinna uwzględniać ewentualne rozszerzone gwarancje, Jeżeli zaistnieje potrzeba wykonania dodatkowych pomiarów, wykonania badań gruntowo-wodnych, ekspertyz lub innych opracowań Wykonawca dokona ich we własnym zakresie i na koszt własny. Wykonawca zapłaci za zajętość pasa drogowego. 11

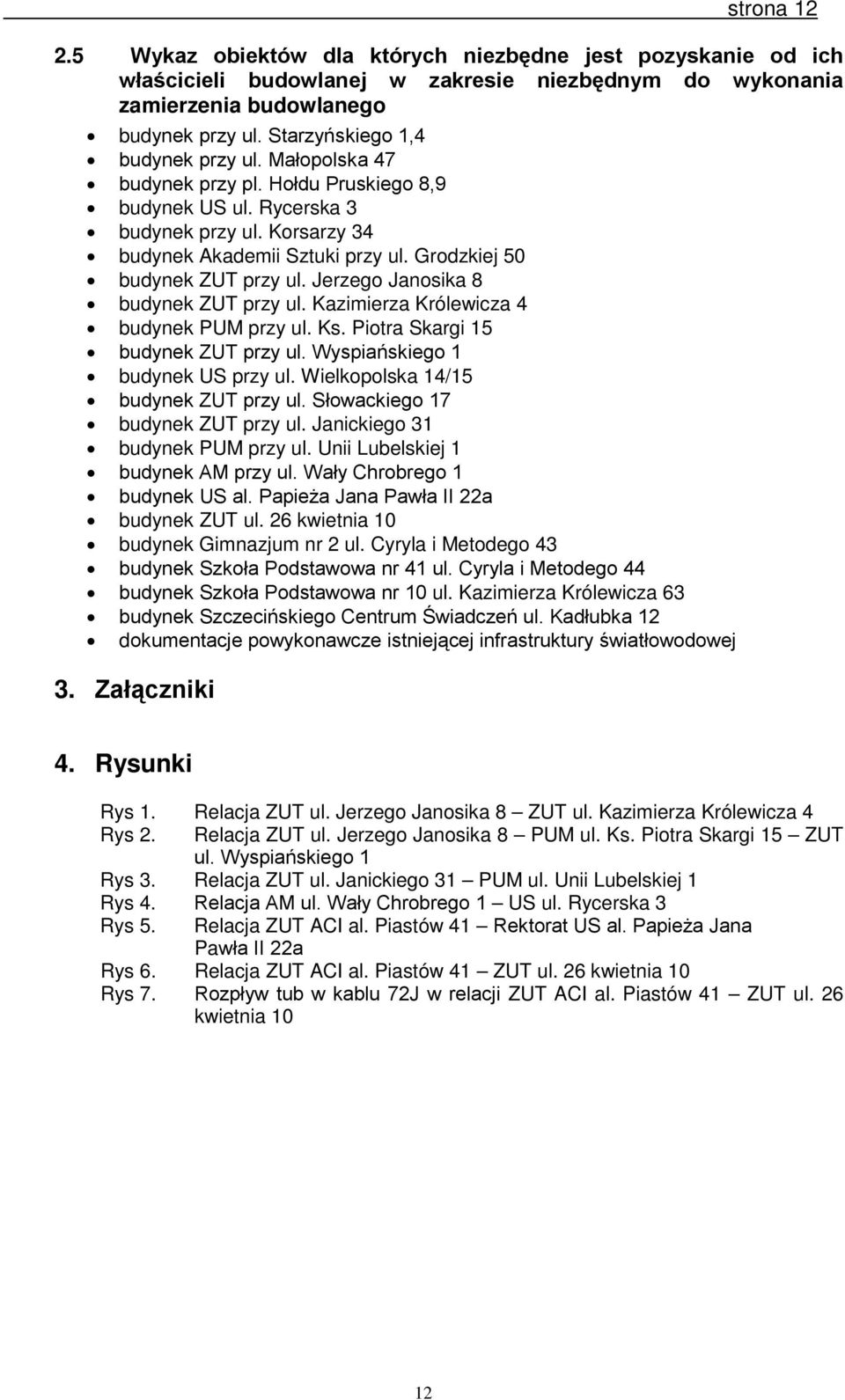

12 strona Wykaz obiektów dla których niezbędne jest pozyskanie od ich właścicieli budowlanej w zakresie niezbędnym do wykonania zamierzenia budowlanego budynek przy ul. Starzyńskiego 1,4 budynek przy ul. Małopolska 47 budynek przy pl. Hołdu Pruskiego 8,9 budynek US ul. Rycerska 3 budynek przy ul. Korsarzy 34 budynek Akademii Sztuki przy ul. Grodzkiej 50 budynek ZUT przy ul. Jerzego Janosika 8 budynek ZUT przy ul. Kazimierza Królewicza 4 budynek PUM przy ul. Ks. Piotra Skargi 15 budynek ZUT przy ul. Wyspiańskiego 1 budynek US przy ul. Wielkopolska 14/15 budynek ZUT przy ul. Słowackiego 17 budynek ZUT przy ul. Janickiego 31 budynek PUM przy ul. Unii Lubelskiej 1 budynek AM przy ul. Wały Chrobrego 1 budynek US al. Papieża Jana Pawła II 22a budynek ZUT ul. 26 kwietnia 10 budynek Gimnazjum nr 2 ul. Cyryla i Metodego 43 budynek Szkoła Podstawowa nr 41 ul. Cyryla i Metodego 44 budynek Szkoła Podstawowa nr 10 ul. Kazimierza Królewicza 63 budynek Szczecińskiego Centrum Świadczeń ul. Kadłubka 12 dokumentacje powykonawcze istniejącej infrastruktury światłowodowej 3. Załączniki 4. Rysunki Rys 1. Relacja ZUT ul. Jerzego Janosika 8 ZUT ul. Kazimierza Królewicza 4 Rys 2. Relacja ZUT ul. Jerzego Janosika 8 PUM ul. Ks. Piotra Skargi 15 ZUT ul. Wyspiańskiego 1 Rys 3. Relacja ZUT ul. Janickiego 31 PUM ul. Unii Lubelskiej 1 Rys 4. Relacja AM ul. Wały Chrobrego 1 US ul. Rycerska 3 Rys 5. Relacja ZUT ACI al. Piastów 41 Rektorat US al. Papieża Jana Pawła II 22a Rys 6. Relacja ZUT ACI al. Piastów 41 ZUT ul. 26 kwietnia 10 Rys 7. Rozpływ tub w kablu 72J w relacji ZUT ACI al. Piastów 41 ZUT ul. 26 kwietnia 10 12
