WYMAGANIA TAKTYCZNO-TECHNICZNE DLA POLOWEJ PLACÓWKI MEDYCZNEJ POZIOMU 1

Transkrypt

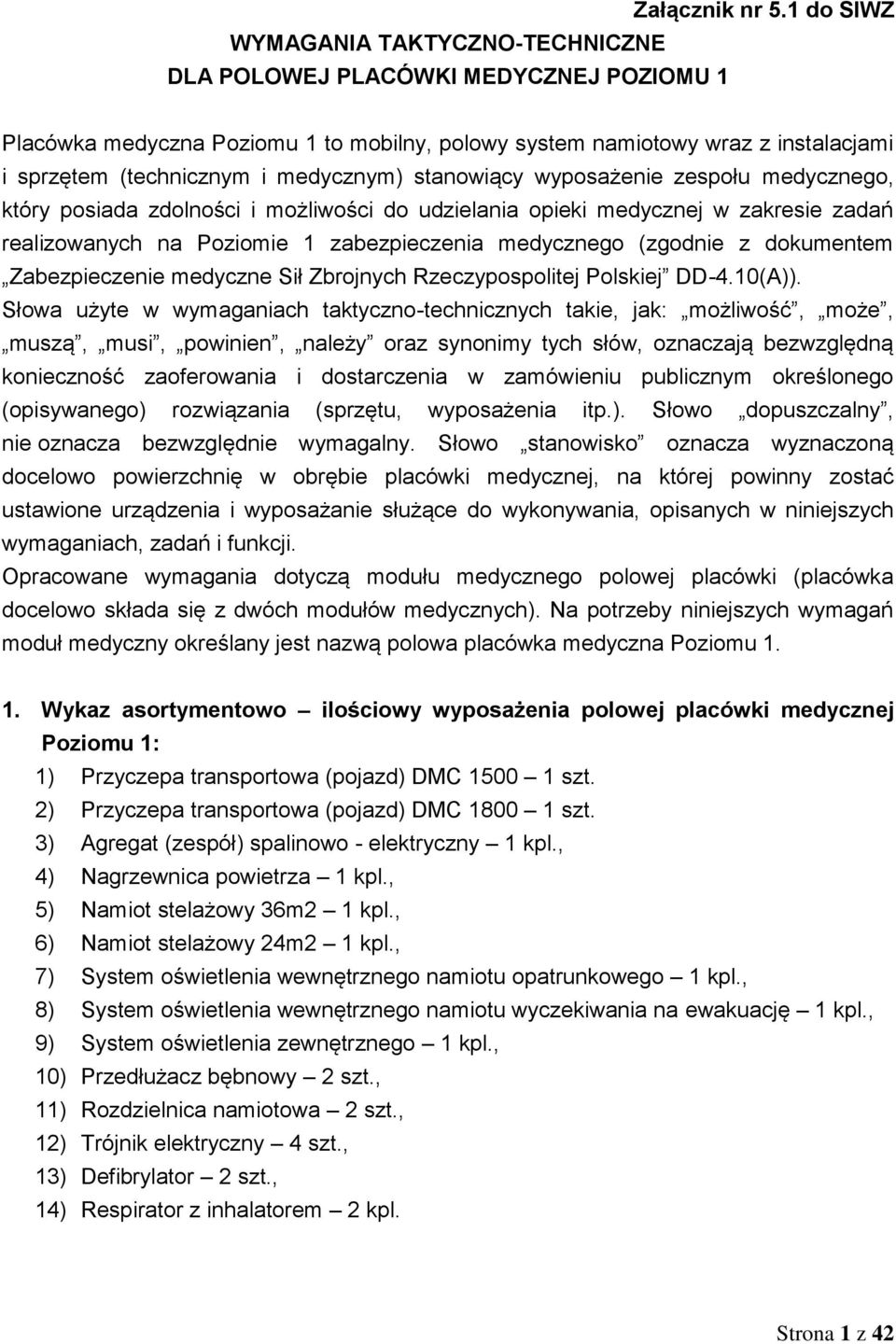

1 WYMAGANIA TAKTYCZNO-TECHNICZNE DLA POLOWEJ PLACÓWKI MEDYCZNEJ POZIOMU 1 Załącznik nr 5.1 do SIWZ Placówka medyczna Poziomu 1 to mobilny, polowy system namiotowy wraz z instalacjami i sprzętem (technicznym i medycznym) stanowiący wyposażenie zespołu medycznego, który posiada zdolności i możliwości do udzielania opieki medycznej w zakresie zadań realizowanych na Poziomie 1 zabezpieczenia medycznego (zgodnie z dokumentem Zabezpieczenie medyczne Sił Zbrojnych Rzeczypospolitej Polskiej DD-4.10(A)). Słowa użyte w wymaganiach taktyczno-technicznych takie, jak: możliwość, może, muszą, musi, powinien, należy oraz synonimy tych słów, oznaczają bezwzględną konieczność zaoferowania i dostarczenia w zamówieniu publicznym określonego (opisywanego) rozwiązania (sprzętu, wyposażenia itp.). Słowo dopuszczalny, nie oznacza bezwzględnie wymagalny. Słowo stanowisko oznacza wyznaczoną docelowo powierzchnię w obrębie placówki medycznej, na której powinny zostać ustawione urządzenia i wyposażanie służące do wykonywania, opisanych w niniejszych wymaganiach, zadań i funkcji. Opracowane wymagania dotyczą modułu medycznego polowej placówki (placówka docelowo składa się z dwóch modułów medycznych). Na potrzeby niniejszych wymagań moduł medyczny określany jest nazwą polowa placówka medyczna Poziomu Wykaz asortymentowo ilościowy wyposażenia polowej placówki medycznej Poziomu 1: 1) Przyczepa transportowa (pojazd) DMC szt. 2) Przyczepa transportowa (pojazd) DMC szt. 3) Agregat (zespół) spalinowo - elektryczny 1 kpl., 4) Nagrzewnica powietrza 1 kpl., 5) Namiot stelażowy 36m2 1 kpl., 6) Namiot stelażowy 24m2 1 kpl., 7) System oświetlenia wewnętrznego namiotu opatrunkowego 1 kpl., 8) System oświetlenia wewnętrznego namiotu wyczekiwania na ewakuację 1 kpl., 9) System oświetlenia zewnętrznego 1 kpl., 10) Przedłużacz bębnowy 2 szt., 11) Rozdzielnica namiotowa 2 szt., 12) Trójnik elektryczny 4 szt., 13) Defibrylator 2 szt., 14) Respirator z inhalatorem 2 kpl. Strona 1 z 42

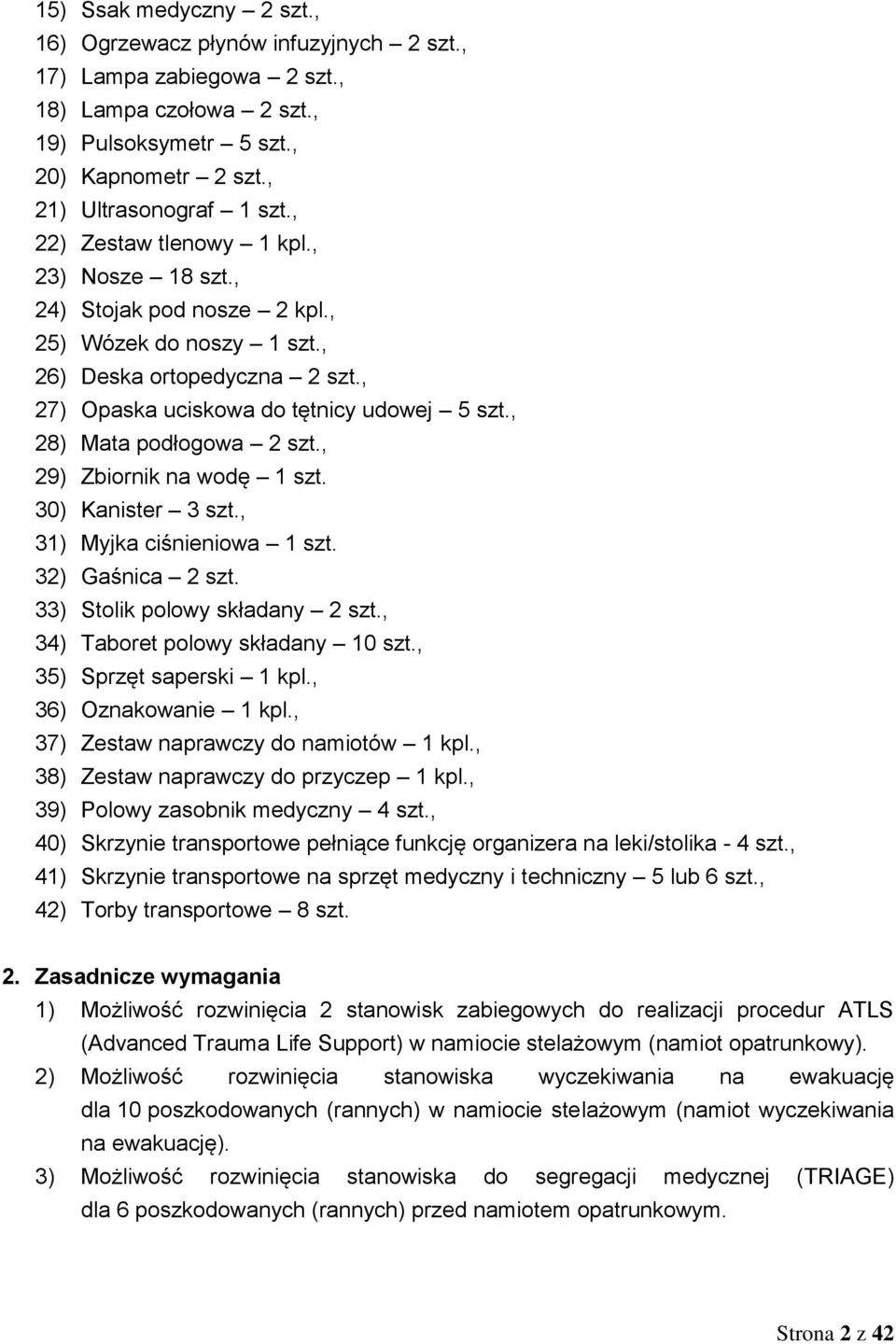

2 15) Ssak medyczny 2 szt., 16) Ogrzewacz płynów infuzyjnych 2 szt., 17) Lampa zabiegowa 2 szt., 18) Lampa czołowa 2 szt., 19) Pulsoksymetr 5 szt., 20) Kapnometr 2 szt., 21) Ultrasonograf 1 szt., 22) Zestaw tlenowy 1 kpl., 23) Nosze 18 szt., 24) Stojak pod nosze 2 kpl., 25) Wózek do noszy 1 szt., 26) Deska ortopedyczna 2 szt., 27) Opaska uciskowa do tętnicy udowej 5 szt., 28) Mata podłogowa 2 szt., 29) Zbiornik na wodę 1 szt. 30) Kanister 3 szt., 31) Myjka ciśnieniowa 1 szt. 32) Gaśnica 2 szt. 33) Stolik polowy składany 2 szt., 34) Taboret polowy składany 10 szt., 35) Sprzęt saperski 1 kpl., 36) Oznakowanie 1 kpl., 37) Zestaw naprawczy do namiotów 1 kpl., 38) Zestaw naprawczy do przyczep 1 kpl., 39) Polowy zasobnik medyczny 4 szt., 40) Skrzynie transportowe pełniące funkcję organizera na leki/stolika - 4 szt., 41) Skrzynie transportowe na sprzęt medyczny i techniczny 5 lub 6 szt., 42) Torby transportowe 8 szt. 2. Zasadnicze wymagania 1) Możliwość rozwinięcia 2 stanowisk zabiegowych do realizacji procedur ATLS (Advanced Trauma Life Support) w namiocie stelażowym (namiot opatrunkowy). 2) Możliwość rozwinięcia stanowiska wyczekiwania na ewakuację dla 10 poszkodowanych (rannych) w namiocie stelażowym (namiot wyczekiwania na ewakuację). 3) Możliwość rozwinięcia stanowiska do segregacji medycznej (TRIAGE) dla 6 poszkodowanych (rannych) przed namiotem opatrunkowym. Strona 2 z 42

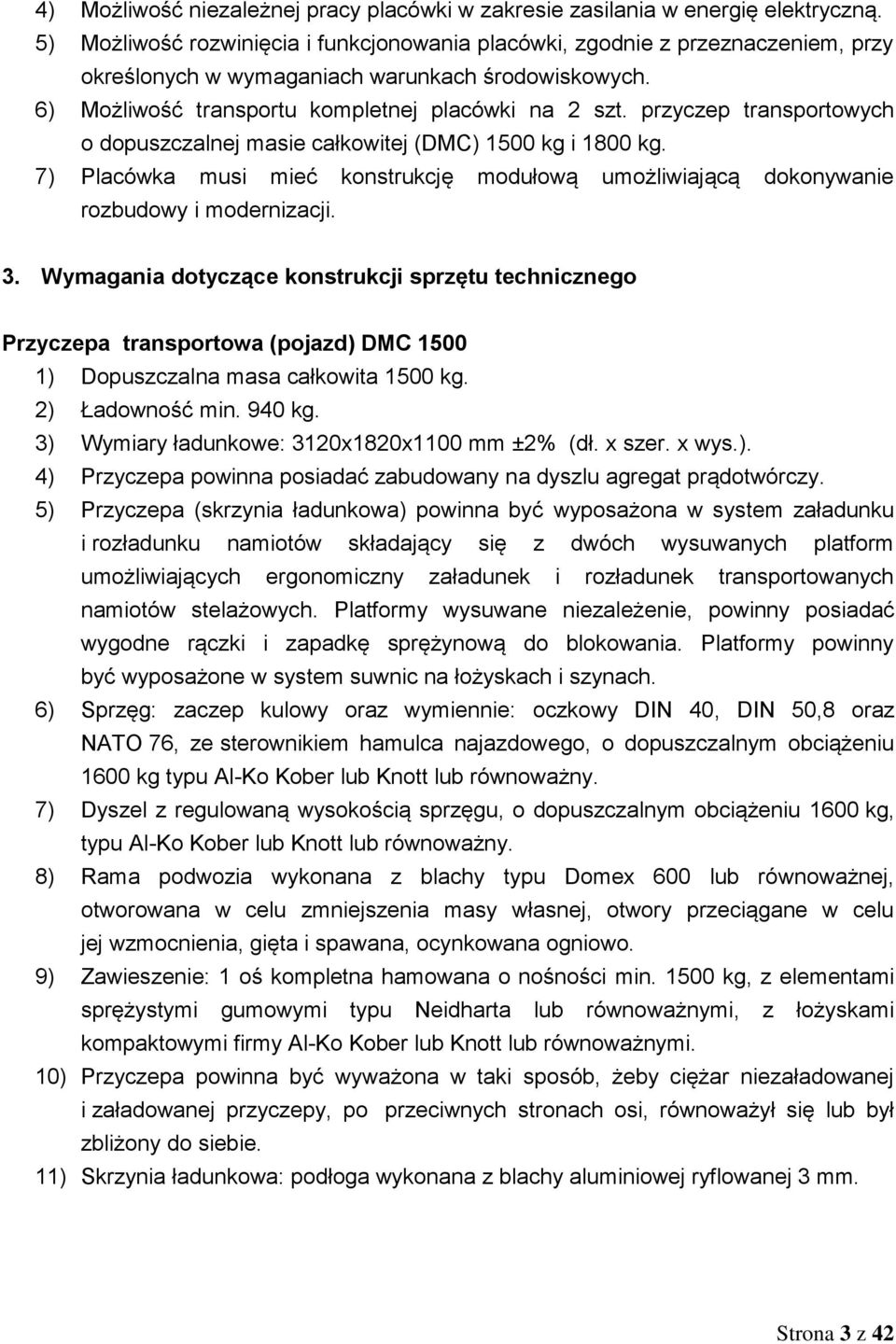

3 4) Możliwość niezależnej pracy placówki w zakresie zasilania w energię elektryczną. 5) Możliwość rozwinięcia i funkcjonowania placówki, zgodnie z przeznaczeniem, przy określonych w wymaganiach warunkach środowiskowych. 6) Możliwość transportu kompletnej placówki na 2 szt. przyczep transportowych o dopuszczalnej masie całkowitej (DMC) 1500 kg i 1800 kg. 7) Placówka musi mieć konstrukcję modułową umożliwiającą dokonywanie rozbudowy i modernizacji. 3. Wymagania dotyczące konstrukcji sprzętu technicznego Przyczepa transportowa (pojazd) DMC ) Dopuszczalna masa całkowita 1500 kg. 2) Ładowność min. 940 kg. 3) Wymiary ładunkowe: 3120x1820x1100 mm ±2% (dł. x szer. x wys.). 4) Przyczepa powinna posiadać zabudowany na dyszlu agregat prądotwórczy. 5) Przyczepa (skrzynia ładunkowa) powinna być wyposażona w system załadunku i rozładunku namiotów składający się z dwóch wysuwanych platform umożliwiających ergonomiczny załadunek i rozładunek transportowanych namiotów stelażowych. Platformy wysuwane niezależenie, powinny posiadać wygodne rączki i zapadkę sprężynową do blokowania. Platformy powinny być wyposażone w system suwnic na łożyskach i szynach. 6) Sprzęg: zaczep kulowy oraz wymiennie: oczkowy DIN 40, DIN 50,8 oraz NATO 76, ze sterownikiem hamulca najazdowego, o dopuszczalnym obciążeniu 1600 kg typu Al-Ko Kober lub Knott lub równoważny. 7) Dyszel z regulowaną wysokością sprzęgu, o dopuszczalnym obciążeniu 1600 kg, typu Al-Ko Kober lub Knott lub równoważny. 8) Rama podwozia wykonana z blachy typu Domex 600 lub równoważnej, otworowana w celu zmniejszenia masy własnej, otwory przeciągane w celu jej wzmocnienia, gięta i spawana, ocynkowana ogniowo. 9) Zawieszenie: 1 oś kompletna hamowana o nośności min kg, z elementami sprężystymi gumowymi typu Neidharta lub równoważnymi, z łożyskami kompaktowymi firmy Al-Ko Kober lub Knott lub równoważnymi. 10) Przyczepa powinna być wyważona w taki sposób, żeby ciężar niezaładowanej i załadowanej przyczepy, po przeciwnych stronach osi, równoważył się lub był zbliżony do siebie. 11) Skrzynia ładunkowa: podłoga wykonana z blachy aluminiowej ryflowanej 3 mm. Strona 3 z 42

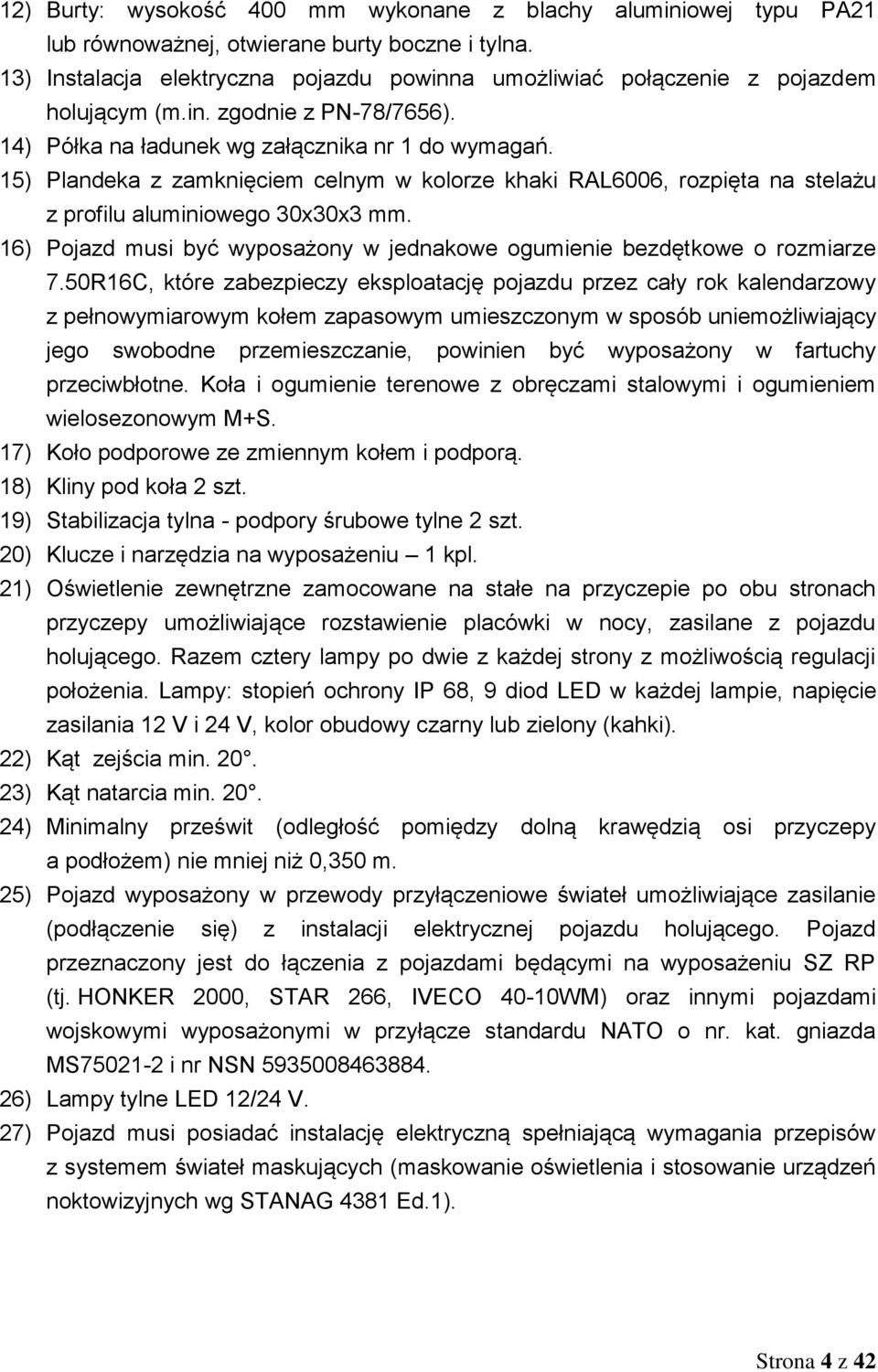

4 12) Burty: wysokość 400 mm wykonane z blachy aluminiowej typu PA21 lub równoważnej, otwierane burty boczne i tylna. 13) Instalacja elektryczna pojazdu powinna umożliwiać połączenie z pojazdem holującym (m.in. zgodnie z PN-78/7656). 14) Półka na ładunek wg załącznika nr 1 do wymagań. 15) Plandeka z zamknięciem celnym w kolorze khaki RAL6006, rozpięta na stelażu z profilu aluminiowego 30x30x3 mm. 16) Pojazd musi być wyposażony w jednakowe ogumienie bezdętkowe o rozmiarze 7.50R16C, które zabezpieczy eksploatację pojazdu przez cały rok kalendarzowy z pełnowymiarowym kołem zapasowym umieszczonym w sposób uniemożliwiający jego swobodne przemieszczanie, powinien być wyposażony w fartuchy przeciwbłotne. Koła i ogumienie terenowe z obręczami stalowymi i ogumieniem wielosezonowym M+S. 17) Koło podporowe ze zmiennym kołem i podporą. 18) Kliny pod koła 2 szt. 19) Stabilizacja tylna - podpory śrubowe tylne 2 szt. 20) Klucze i narzędzia na wyposażeniu 1 kpl. 21) Oświetlenie zewnętrzne zamocowane na stałe na przyczepie po obu stronach przyczepy umożliwiające rozstawienie placówki w nocy, zasilane z pojazdu holującego. Razem cztery lampy po dwie z każdej strony z możliwością regulacji położenia. Lampy: stopień ochrony IP 68, 9 diod LED w każdej lampie, napięcie zasilania 12 V i 24 V, kolor obudowy czarny lub zielony (kahki). 22) Kąt zejścia min ) Kąt natarcia min ) Minimalny prześwit (odległość pomiędzy dolną krawędzią osi przyczepy a podłożem) nie mniej niż 0,350 m. 25) Pojazd wyposażony w przewody przyłączeniowe świateł umożliwiające zasilanie (podłączenie się) z instalacji elektrycznej pojazdu holującego. Pojazd przeznaczony jest do łączenia z pojazdami będącymi na wyposażeniu SZ RP (tj. HONKER 2000, STAR 266, IVECO 40-10WM) oraz innymi pojazdami wojskowymi wyposażonymi w przyłącze standardu NATO o nr. kat. gniazda MS i nr NSN ) Lampy tylne LED 12/24 V. 27) Pojazd musi posiadać instalację elektryczną spełniającą wymagania przepisów z systemem świateł maskujących (maskowanie oświetlenia i stosowanie urządzeń noktowizyjnych wg STANAG 4381 Ed.1). Strona 4 z 42

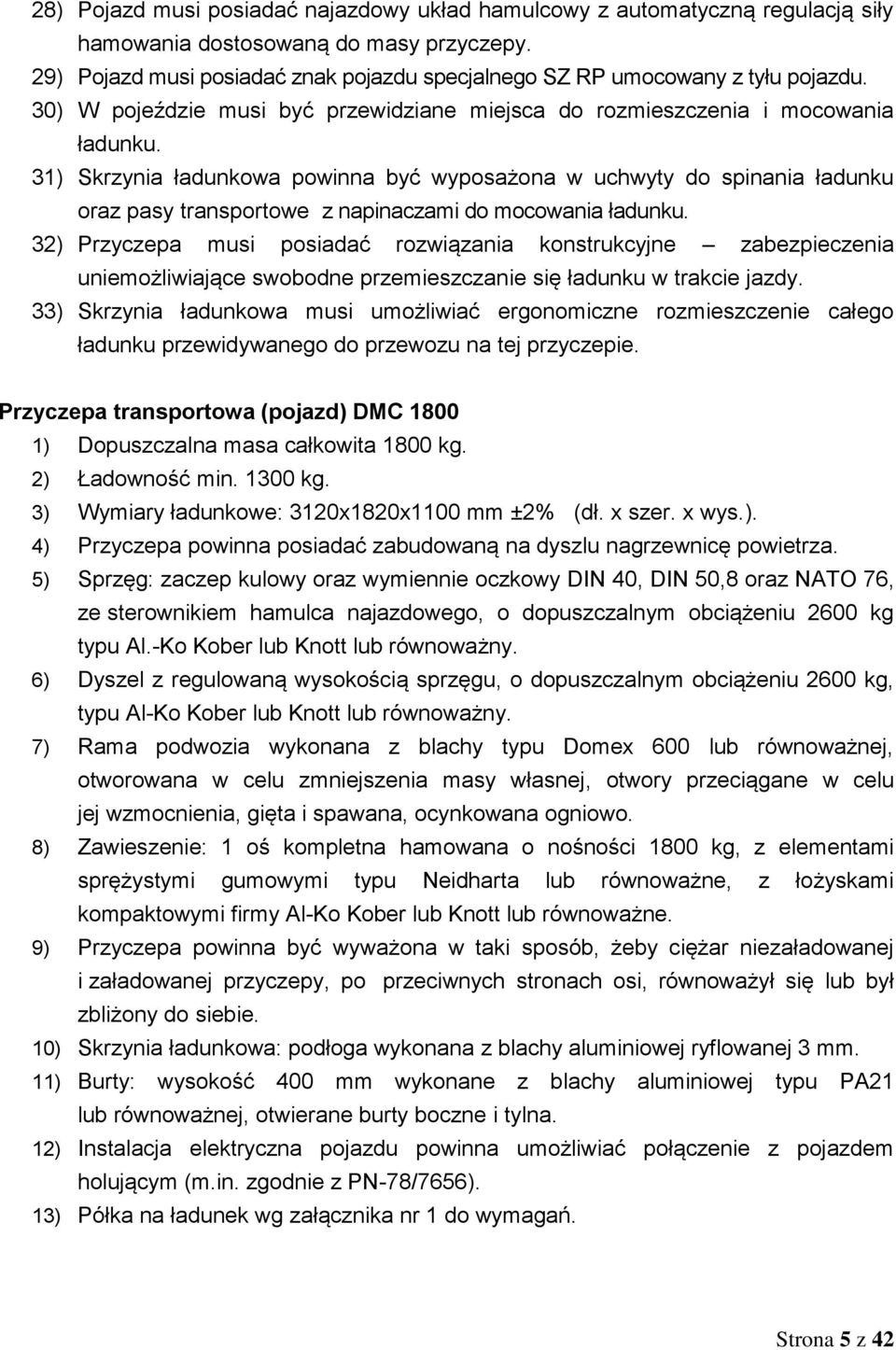

5 28) Pojazd musi posiadać najazdowy układ hamulcowy z automatyczną regulacją siły hamowania dostosowaną do masy przyczepy. 29) Pojazd musi posiadać znak pojazdu specjalnego SZ RP umocowany z tyłu pojazdu. 30) W pojeździe musi być przewidziane miejsca do rozmieszczenia i mocowania ładunku. 31) Skrzynia ładunkowa powinna być wyposażona w uchwyty do spinania ładunku oraz pasy transportowe z napinaczami do mocowania ładunku. 32) Przyczepa musi posiadać rozwiązania konstrukcyjne zabezpieczenia uniemożliwiające swobodne przemieszczanie się ładunku w trakcie jazdy. 33) Skrzynia ładunkowa musi umożliwiać ergonomiczne rozmieszczenie całego ładunku przewidywanego do przewozu na tej przyczepie. Przyczepa transportowa (pojazd) DMC ) Dopuszczalna masa całkowita 1800 kg. 2) Ładowność min kg. 3) Wymiary ładunkowe: 3120x1820x1100 mm ±2% (dł. x szer. x wys.). 4) Przyczepa powinna posiadać zabudowaną na dyszlu nagrzewnicę powietrza. 5) Sprzęg: zaczep kulowy oraz wymiennie oczkowy DIN 40, DIN 50,8 oraz NATO 76, ze sterownikiem hamulca najazdowego, o dopuszczalnym obciążeniu 2600 kg typu Al.-Ko Kober lub Knott lub równoważny. 6) Dyszel z regulowaną wysokością sprzęgu, o dopuszczalnym obciążeniu 2600 kg, typu Al-Ko Kober lub Knott lub równoważny. 7) Rama podwozia wykonana z blachy typu Domex 600 lub równoważnej, otworowana w celu zmniejszenia masy własnej, otwory przeciągane w celu jej wzmocnienia, gięta i spawana, ocynkowana ogniowo. 8) Zawieszenie: 1 oś kompletna hamowana o nośności 1800 kg, z elementami sprężystymi gumowymi typu Neidharta lub równoważne, z łożyskami kompaktowymi firmy Al-Ko Kober lub Knott lub równoważne. 9) Przyczepa powinna być wyważona w taki sposób, żeby ciężar niezaładowanej i załadowanej przyczepy, po przeciwnych stronach osi, równoważył się lub był zbliżony do siebie. 10) Skrzynia ładunkowa: podłoga wykonana z blachy aluminiowej ryflowanej 3 mm. 11) Burty: wysokość 400 mm wykonane z blachy aluminiowej typu PA21 lub równoważnej, otwierane burty boczne i tylna. 12) Instalacja elektryczna pojazdu powinna umożliwiać połączenie z pojazdem holującym (m.in. zgodnie z PN-78/7656). 13) Półka na ładunek wg załącznika nr 1 do wymagań. Strona 5 z 42

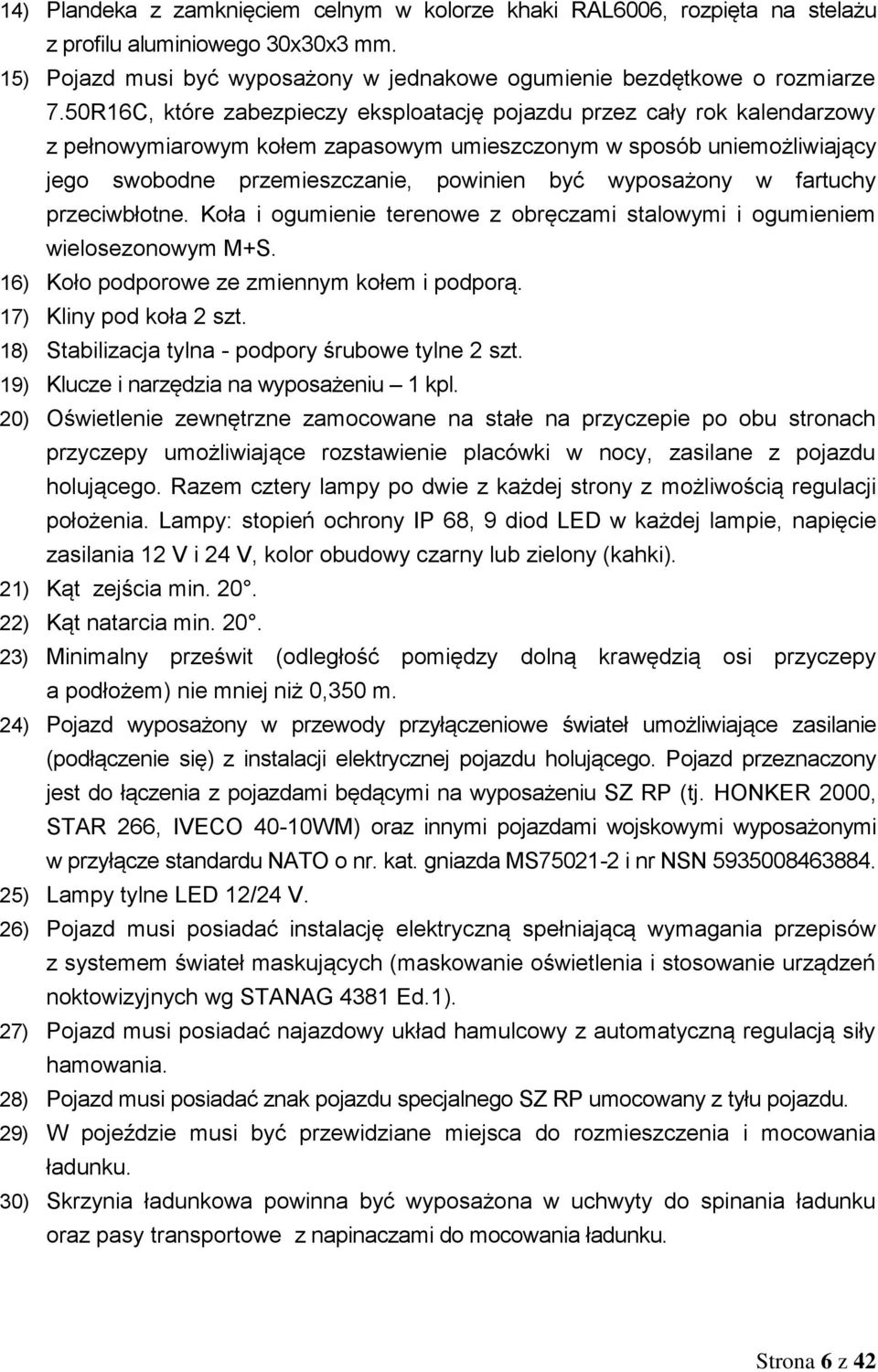

6 14) Plandeka z zamknięciem celnym w kolorze khaki RAL6006, rozpięta na stelażu z profilu aluminiowego 30x30x3 mm. 15) Pojazd musi być wyposażony w jednakowe ogumienie bezdętkowe o rozmiarze 7.50R16C, które zabezpieczy eksploatację pojazdu przez cały rok kalendarzowy z pełnowymiarowym kołem zapasowym umieszczonym w sposób uniemożliwiający jego swobodne przemieszczanie, powinien być wyposażony w fartuchy przeciwbłotne. Koła i ogumienie terenowe z obręczami stalowymi i ogumieniem wielosezonowym M+S. 16) Koło podporowe ze zmiennym kołem i podporą. 17) Kliny pod koła 2 szt. 18) Stabilizacja tylna - podpory śrubowe tylne 2 szt. 19) Klucze i narzędzia na wyposażeniu 1 kpl. 20) Oświetlenie zewnętrzne zamocowane na stałe na przyczepie po obu stronach przyczepy umożliwiające rozstawienie placówki w nocy, zasilane z pojazdu holującego. Razem cztery lampy po dwie z każdej strony z możliwością regulacji położenia. Lampy: stopień ochrony IP 68, 9 diod LED w każdej lampie, napięcie zasilania 12 V i 24 V, kolor obudowy czarny lub zielony (kahki). 21) Kąt zejścia min ) Kąt natarcia min ) Minimalny prześwit (odległość pomiędzy dolną krawędzią osi przyczepy a podłożem) nie mniej niż 0,350 m. 24) Pojazd wyposażony w przewody przyłączeniowe świateł umożliwiające zasilanie (podłączenie się) z instalacji elektrycznej pojazdu holującego. Pojazd przeznaczony jest do łączenia z pojazdami będącymi na wyposażeniu SZ RP (tj. HONKER 2000, STAR 266, IVECO 40-10WM) oraz innymi pojazdami wojskowymi wyposażonymi w przyłącze standardu NATO o nr. kat. gniazda MS i nr NSN ) Lampy tylne LED 12/24 V. 26) Pojazd musi posiadać instalację elektryczną spełniającą wymagania przepisów z systemem świateł maskujących (maskowanie oświetlenia i stosowanie urządzeń noktowizyjnych wg STANAG 4381 Ed.1). 27) Pojazd musi posiadać najazdowy układ hamulcowy z automatyczną regulacją siły hamowania. 28) Pojazd musi posiadać znak pojazdu specjalnego SZ RP umocowany z tyłu pojazdu. 29) W pojeździe musi być przewidziane miejsca do rozmieszczenia i mocowania ładunku. 30) Skrzynia ładunkowa powinna być wyposażona w uchwyty do spinania ładunku oraz pasy transportowe z napinaczami do mocowania ładunku. Strona 6 z 42

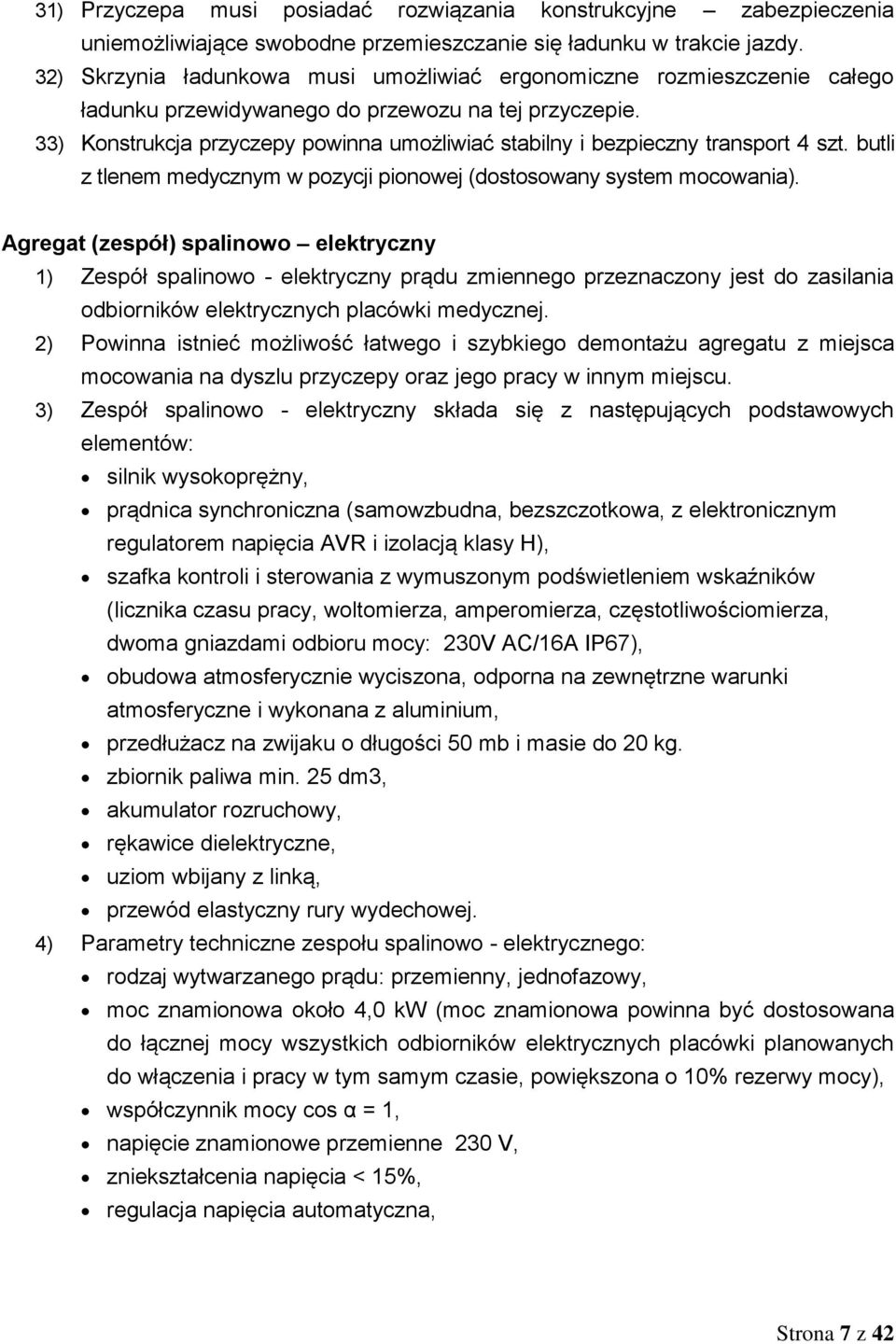

7 31) Przyczepa musi posiadać rozwiązania konstrukcyjne zabezpieczenia uniemożliwiające swobodne przemieszczanie się ładunku w trakcie jazdy. 32) Skrzynia ładunkowa musi umożliwiać ergonomiczne rozmieszczenie całego ładunku przewidywanego do przewozu na tej przyczepie. 33) Konstrukcja przyczepy powinna umożliwiać stabilny i bezpieczny transport 4 szt. butli z tlenem medycznym w pozycji pionowej (dostosowany system mocowania). Agregat (zespół) spalinowo elektryczny 1) Zespół spalinowo - elektryczny prądu zmiennego przeznaczony jest do zasilania odbiorników elektrycznych placówki medycznej. 2) Powinna istnieć możliwość łatwego i szybkiego demontażu agregatu z miejsca mocowania na dyszlu przyczepy oraz jego pracy w innym miejscu. 3) Zespół spalinowo - elektryczny składa się z następujących podstawowych elementów: silnik wysokoprężny, prądnica synchroniczna (samowzbudna, bezszczotkowa, z elektronicznym regulatorem napięcia AVR i izolacją klasy H), szafka kontroli i sterowania z wymuszonym podświetleniem wskaźników (licznika czasu pracy, woltomierza, amperomierza, częstotliwościomierza, dwoma gniazdami odbioru mocy: 230V AC/16A IP67), obudowa atmosferycznie wyciszona, odporna na zewnętrzne warunki atmosferyczne i wykonana z aluminium, przedłużacz na zwijaku o długości 50 mb i masie do 20 kg. zbiornik paliwa min. 25 dm3, akumulator rozruchowy, rękawice dielektryczne, uziom wbijany z linką, przewód elastyczny rury wydechowej. 4) Parametry techniczne zespołu spalinowo - elektrycznego: rodzaj wytwarzanego prądu: przemienny, jednofazowy, moc znamionowa około 4,0 kw (moc znamionowa powinna być dostosowana do łącznej mocy wszystkich odbiorników elektrycznych placówki planowanych do włączenia i pracy w tym samym czasie, powiększona o 10% rezerwy mocy), współczynnik mocy cos α = 1, napięcie znamionowe przemienne 230 V, zniekształcenia napięcia < 15%, regulacja napięcia automatyczna, Strona 7 z 42

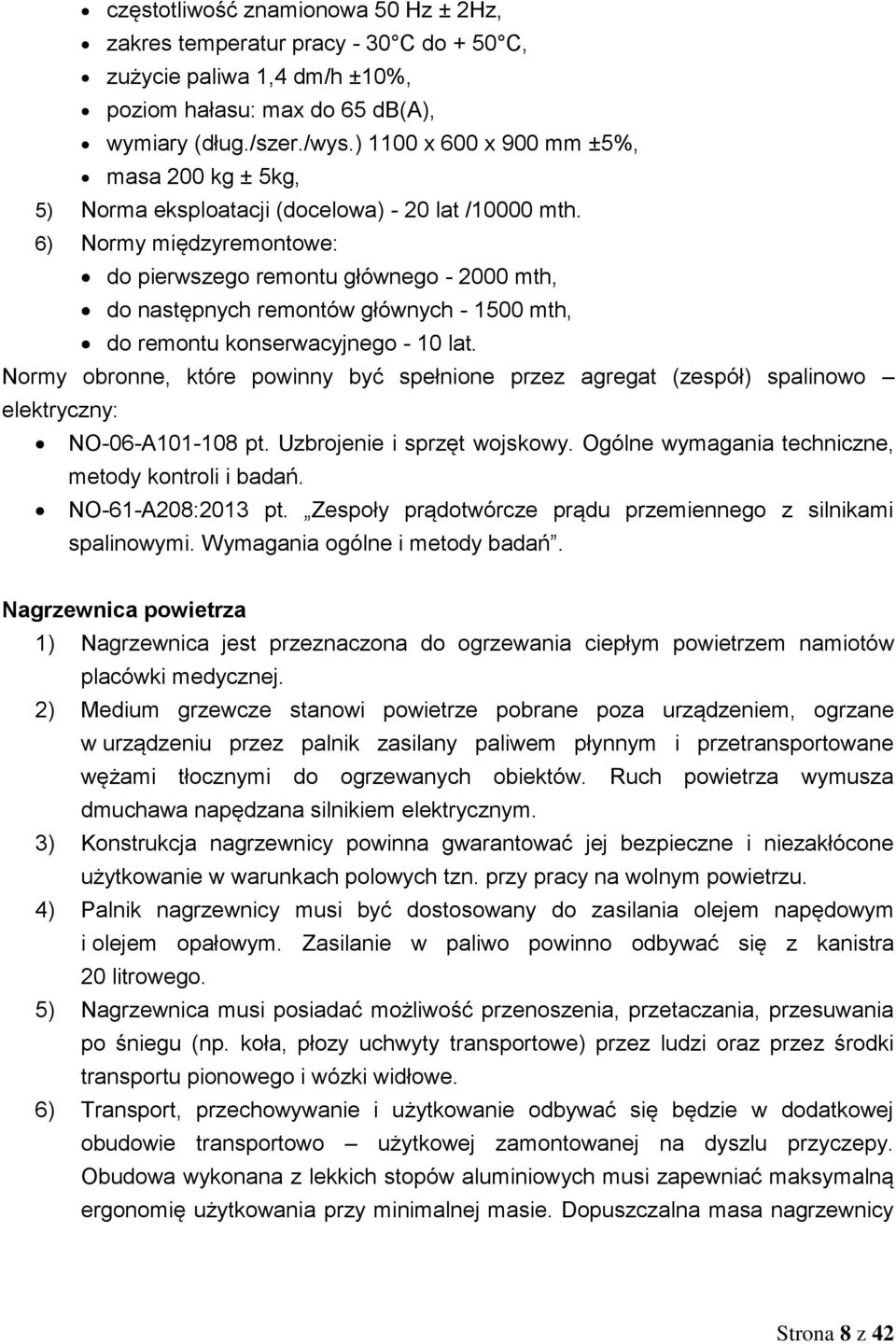

8 częstotliwość znamionowa 50 Hz ± 2Hz, zakres temperatur pracy - 30 C do + 50 C, zużycie paliwa 1,4 dm/h ±10%, poziom hałasu: max do 65 db(a), wymiary (dług./szer./wys.) 1100 x 600 x 900 mm ±5%, masa 200 kg ± 5kg, 5) Norma eksploatacji (docelowa) - 20 lat /10000 mth. 6) Normy międzyremontowe: do pierwszego remontu głównego mth, do następnych remontów głównych mth, do remontu konserwacyjnego - 10 lat. Normy obronne, które powinny być spełnione przez agregat (zespół) spalinowo elektryczny: NO-06-A pt. Uzbrojenie i sprzęt wojskowy. Ogólne wymagania techniczne, metody kontroli i badań. NO-61-A208:2013 pt. Zespoły prądotwórcze prądu przemiennego z silnikami spalinowymi. Wymagania ogólne i metody badań. Nagrzewnica powietrza 1) Nagrzewnica jest przeznaczona do ogrzewania ciepłym powietrzem namiotów placówki medycznej. 2) Medium grzewcze stanowi powietrze pobrane poza urządzeniem, ogrzane w urządzeniu przez palnik zasilany paliwem płynnym i przetransportowane wężami tłocznymi do ogrzewanych obiektów. Ruch powietrza wymusza dmuchawa napędzana silnikiem elektrycznym. 3) Konstrukcja nagrzewnicy powinna gwarantować jej bezpieczne i niezakłócone użytkowanie w warunkach polowych tzn. przy pracy na wolnym powietrzu. 4) Palnik nagrzewnicy musi być dostosowany do zasilania olejem napędowym i olejem opałowym. Zasilanie w paliwo powinno odbywać się z kanistra 20 litrowego. 5) Nagrzewnica musi posiadać możliwość przenoszenia, przetaczania, przesuwania po śniegu (np. koła, płozy uchwyty transportowe) przez ludzi oraz przez środki transportu pionowego i wózki widłowe. 6) Transport, przechowywanie i użytkowanie odbywać się będzie w dodatkowej obudowie transportowo użytkowej zamontowanej na dyszlu przyczepy. Obudowa wykonana z lekkich stopów aluminiowych musi zapewniać maksymalną ergonomię użytkowania przy minimalnej masie. Dopuszczalna masa nagrzewnicy Strona 8 z 42

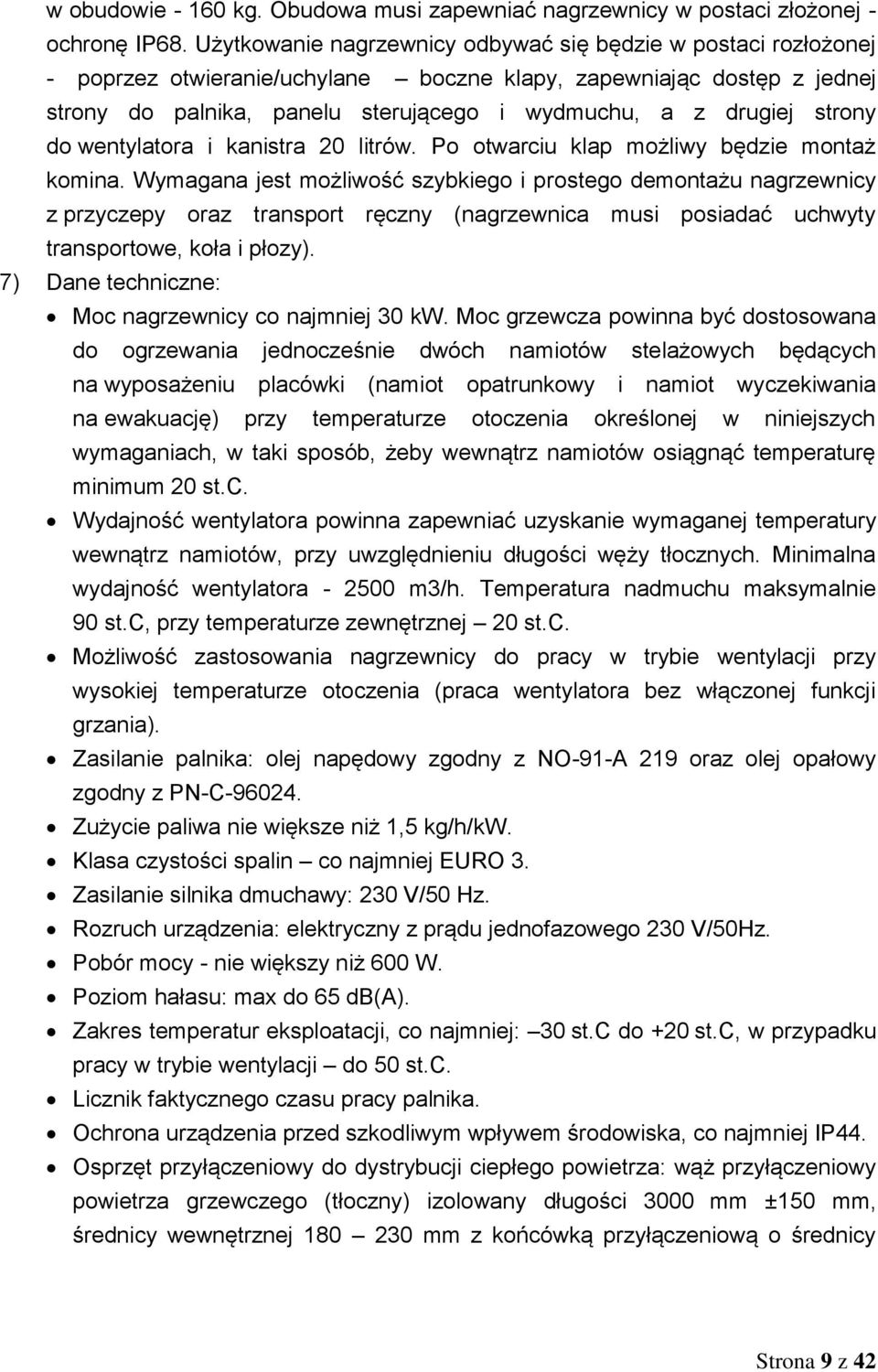

9 w obudowie kg. Obudowa musi zapewniać nagrzewnicy w postaci złożonej - ochronę IP68. Użytkowanie nagrzewnicy odbywać się będzie w postaci rozłożonej - poprzez otwieranie/uchylane boczne klapy, zapewniając dostęp z jednej strony do palnika, panelu sterującego i wydmuchu, a z drugiej strony do wentylatora i kanistra 20 litrów. Po otwarciu klap możliwy będzie montaż komina. Wymagana jest możliwość szybkiego i prostego demontażu nagrzewnicy z przyczepy oraz transport ręczny (nagrzewnica musi posiadać uchwyty transportowe, koła i płozy). 7) Dane techniczne: Moc nagrzewnicy co najmniej 30 kw. Moc grzewcza powinna być dostosowana do ogrzewania jednocześnie dwóch namiotów stelażowych będących na wyposażeniu placówki (namiot opatrunkowy i namiot wyczekiwania na ewakuację) przy temperaturze otoczenia określonej w niniejszych wymaganiach, w taki sposób, żeby wewnątrz namiotów osiągnąć temperaturę minimum 20 st.c. Wydajność wentylatora powinna zapewniać uzyskanie wymaganej temperatury wewnątrz namiotów, przy uwzględnieniu długości węży tłocznych. Minimalna wydajność wentylatora m3/h. Temperatura nadmuchu maksymalnie 90 st.c, przy temperaturze zewnętrznej 20 st.c. Możliwość zastosowania nagrzewnicy do pracy w trybie wentylacji przy wysokiej temperaturze otoczenia (praca wentylatora bez włączonej funkcji grzania). Zasilanie palnika: olej napędowy zgodny z NO-91-A 219 oraz olej opałowy zgodny z PN-C Zużycie paliwa nie większe niż 1,5 kg/h/kw. Klasa czystości spalin co najmniej EURO 3. Zasilanie silnika dmuchawy: 230 V/50 Hz. Rozruch urządzenia: elektryczny z prądu jednofazowego 230 V/50Hz. Pobór mocy - nie większy niż 600 W. Poziom hałasu: max do 65 db(a). Zakres temperatur eksploatacji, co najmniej: 30 st.c do +20 st.c, w przypadku pracy w trybie wentylacji do 50 st.c. Licznik faktycznego czasu pracy palnika. Ochrona urządzenia przed szkodliwym wpływem środowiska, co najmniej IP44. Osprzęt przyłączeniowy do dystrybucji ciepłego powietrza: wąż przyłączeniowy powietrza grzewczego (tłoczny) izolowany długości 3000 mm ±150 mm, średnicy wewnętrznej mm z końcówką przyłączeniową o średnicy Strona 9 z 42

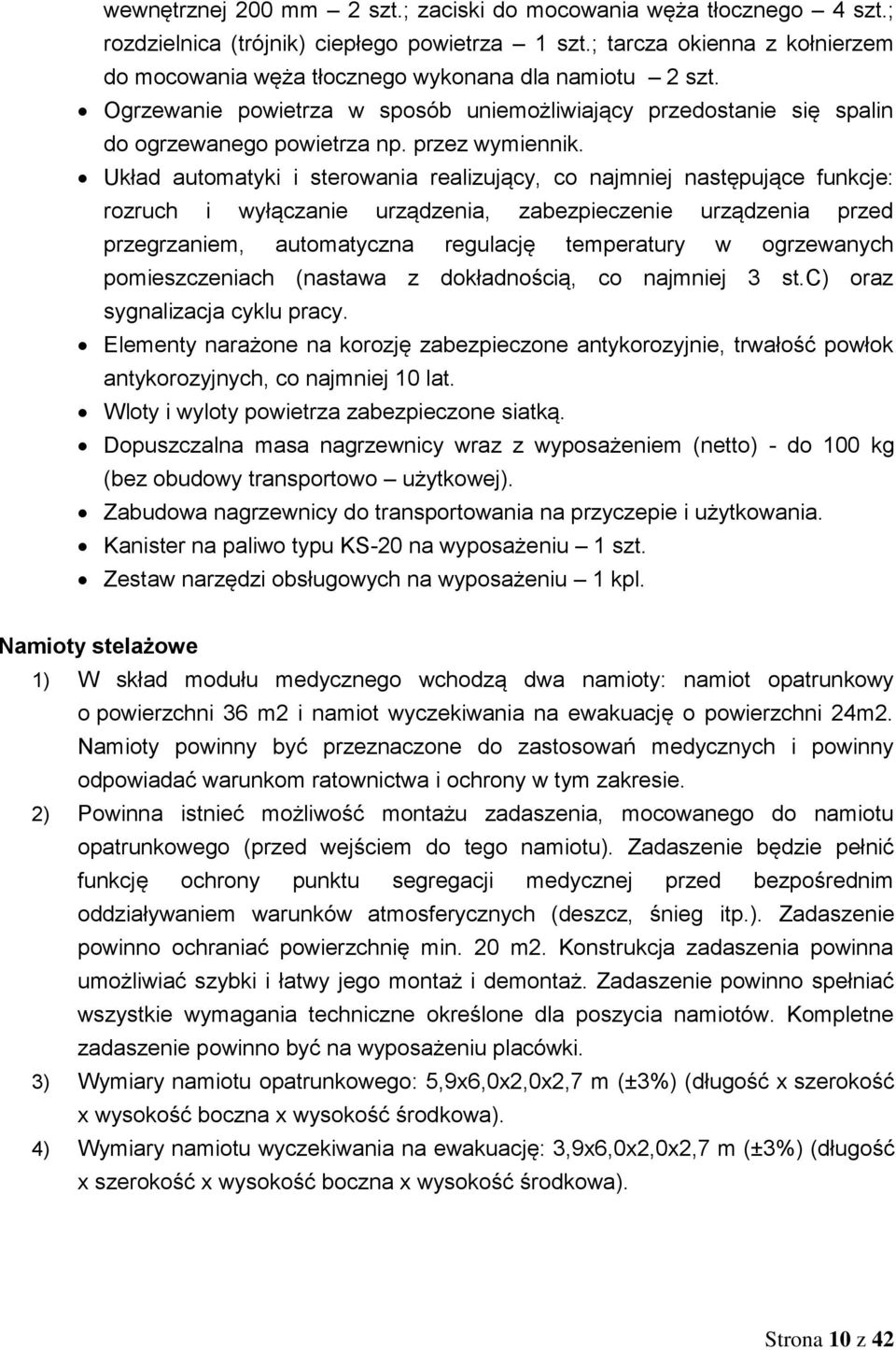

10 wewnętrznej 200 mm 2 szt.; zaciski do mocowania węża tłocznego 4 szt.; rozdzielnica (trójnik) ciepłego powietrza 1 szt.; tarcza okienna z kołnierzem do mocowania węża tłocznego wykonana dla namiotu 2 szt. Ogrzewanie powietrza w sposób uniemożliwiający przedostanie się spalin do ogrzewanego powietrza np. przez wymiennik. Układ automatyki i sterowania realizujący, co najmniej następujące funkcje: rozruch i wyłączanie urządzenia, zabezpieczenie urządzenia przed przegrzaniem, automatyczna regulację temperatury w ogrzewanych pomieszczeniach (nastawa z dokładnością, co najmniej 3 st.c) oraz sygnalizacja cyklu pracy. Elementy narażone na korozję zabezpieczone antykorozyjnie, trwałość powłok antykorozyjnych, co najmniej 10 lat. Wloty i wyloty powietrza zabezpieczone siatką. Dopuszczalna masa nagrzewnicy wraz z wyposażeniem (netto) - do 100 kg (bez obudowy transportowo użytkowej). Zabudowa nagrzewnicy do transportowania na przyczepie i użytkowania. Kanister na paliwo typu KS-20 na wyposażeniu 1 szt. Zestaw narzędzi obsługowych na wyposażeniu 1 kpl. Namioty stelażowe 1) W skład modułu medycznego wchodzą dwa namioty: namiot opatrunkowy o powierzchni 36 m2 i namiot wyczekiwania na ewakuację o powierzchni 24m2. Namioty powinny być przeznaczone do zastosowań medycznych i powinny odpowiadać warunkom ratownictwa i ochrony w tym zakresie. 2) Powinna istnieć możliwość montażu zadaszenia, mocowanego do namiotu opatrunkowego (przed wejściem do tego namiotu). Zadaszenie będzie pełnić funkcję ochrony punktu segregacji medycznej przed bezpośrednim oddziaływaniem warunków atmosferycznych (deszcz, śnieg itp.). Zadaszenie powinno ochraniać powierzchnię min. 20 m2. Konstrukcja zadaszenia powinna umożliwiać szybki i łatwy jego montaż i demontaż. Zadaszenie powinno spełniać wszystkie wymagania techniczne określone dla poszycia namiotów. Kompletne zadaszenie powinno być na wyposażeniu placówki. 3) Wymiary namiotu opatrunkowego: 5,9x6,0x2,0x2,7 m (±3%) (długość x szerokość x wysokość boczna x wysokość środkowa). 4) Wymiary namiotu wyczekiwania na ewakuację: 3,9x6,0x2,0x2,7 m (±3%) (długość x szerokość x wysokość boczna x wysokość środkowa). Strona 10 z 42

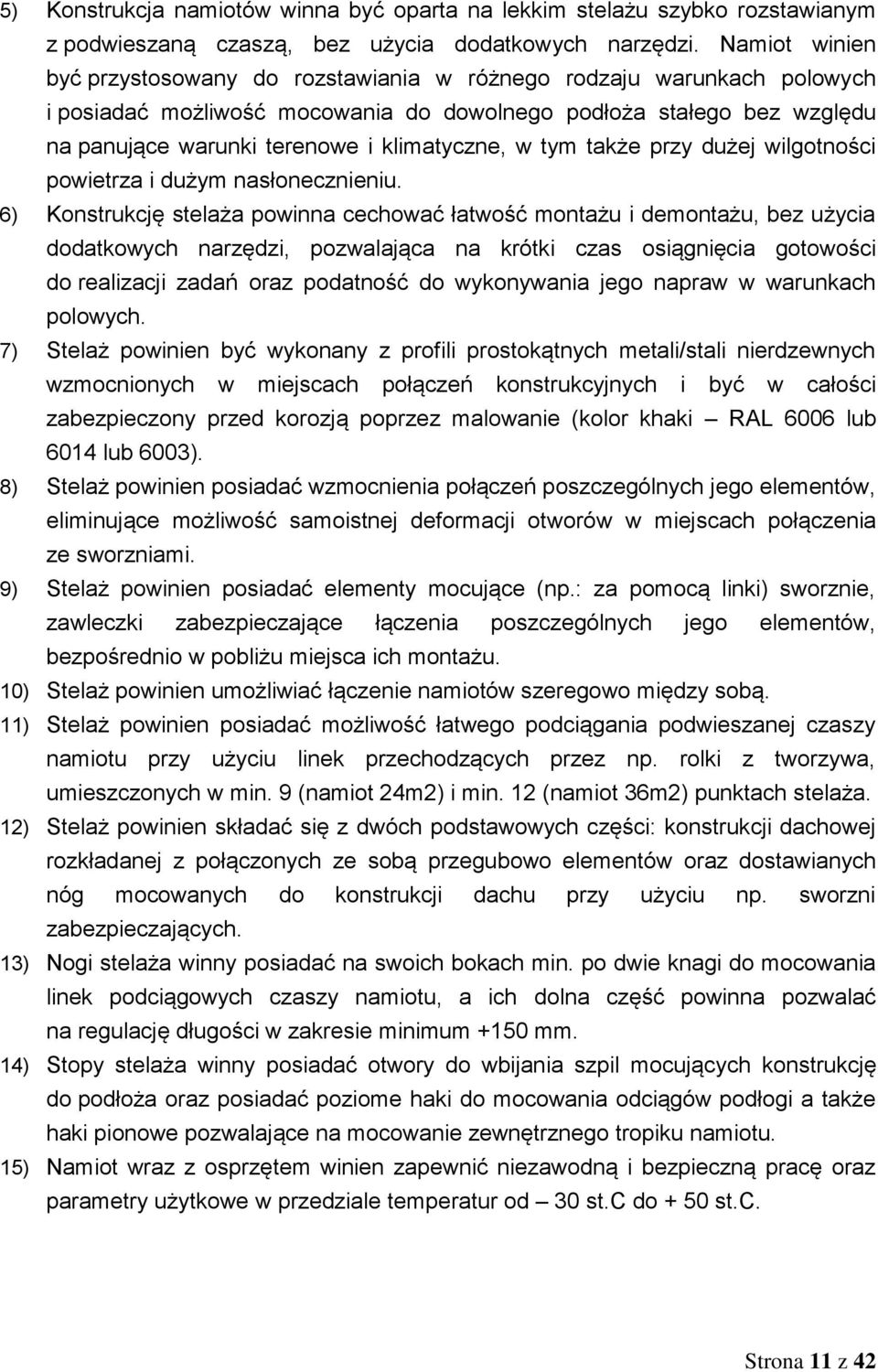

11 5) Konstrukcja namiotów winna być oparta na lekkim stelażu szybko rozstawianym z podwieszaną czaszą, bez użycia dodatkowych narzędzi. Namiot winien być przystosowany do rozstawiania w różnego rodzaju warunkach polowych i posiadać możliwość mocowania do dowolnego podłoża stałego bez względu na panujące warunki terenowe i klimatyczne, w tym także przy dużej wilgotności powietrza i dużym nasłonecznieniu. 6) Konstrukcję stelaża powinna cechować łatwość montażu i demontażu, bez użycia dodatkowych narzędzi, pozwalająca na krótki czas osiągnięcia gotowości do realizacji zadań oraz podatność do wykonywania jego napraw w warunkach polowych. 7) Stelaż powinien być wykonany z profili prostokątnych metali/stali nierdzewnych wzmocnionych w miejscach połączeń konstrukcyjnych i być w całości zabezpieczony przed korozją poprzez malowanie (kolor khaki RAL 6006 lub 6014 lub 6003). 8) Stelaż powinien posiadać wzmocnienia połączeń poszczególnych jego elementów, eliminujące możliwość samoistnej deformacji otworów w miejscach połączenia ze sworzniami. 9) Stelaż powinien posiadać elementy mocujące (np.: za pomocą linki) sworznie, zawleczki zabezpieczające łączenia poszczególnych jego elementów, bezpośrednio w pobliżu miejsca ich montażu. 10) Stelaż powinien umożliwiać łączenie namiotów szeregowo między sobą. 11) Stelaż powinien posiadać możliwość łatwego podciągania podwieszanej czaszy namiotu przy użyciu linek przechodzących przez np. rolki z tworzywa, umieszczonych w min. 9 (namiot 24m2) i min. 12 (namiot 36m2) punktach stelaża. 12) Stelaż powinien składać się z dwóch podstawowych części: konstrukcji dachowej rozkładanej z połączonych ze sobą przegubowo elementów oraz dostawianych nóg mocowanych do konstrukcji dachu przy użyciu np. sworzni zabezpieczających. 13) Nogi stelaża winny posiadać na swoich bokach min. po dwie knagi do mocowania linek podciągowych czaszy namiotu, a ich dolna część powinna pozwalać na regulację długości w zakresie minimum +150 mm. 14) Stopy stelaża winny posiadać otwory do wbijania szpil mocujących konstrukcję do podłoża oraz posiadać poziome haki do mocowania odciągów podłogi a także haki pionowe pozwalające na mocowanie zewnętrznego tropiku namiotu. 15) Namiot wraz z osprzętem winien zapewnić niezawodną i bezpieczną pracę oraz parametry użytkowe w przedziale temperatur od 30 st.c do + 50 st.c. Strona 11 z 42

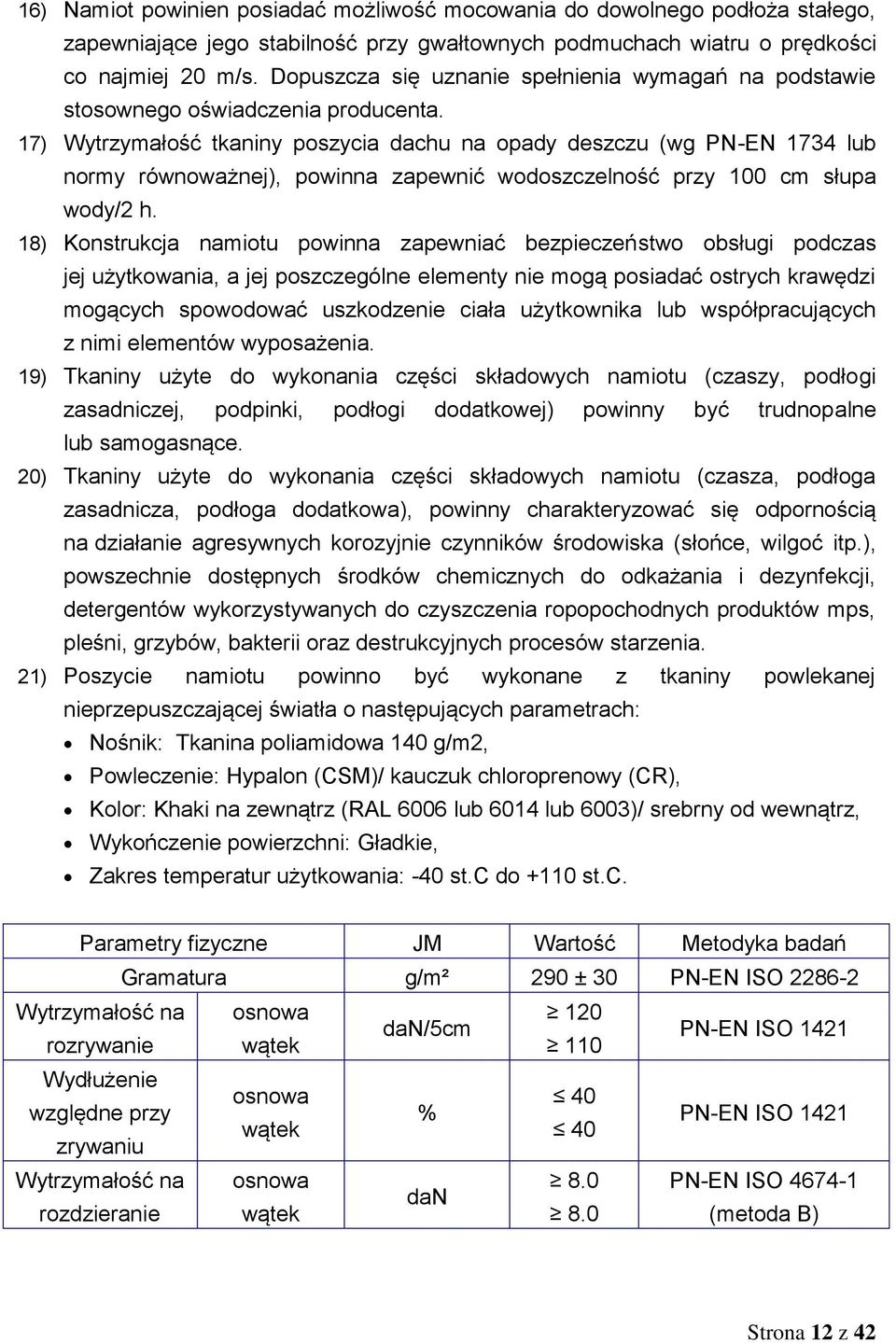

12 16) Namiot powinien posiadać możliwość mocowania do dowolnego podłoża stałego, zapewniające jego stabilność przy gwałtownych podmuchach wiatru o prędkości co najmiej 20 m/s. Dopuszcza się uznanie spełnienia wymagań na podstawie stosownego oświadczenia producenta. 17) Wytrzymałość tkaniny poszycia dachu na opady deszczu (wg PN-EN 1734 lub normy równoważnej), powinna zapewnić wodoszczelność przy 100 cm słupa wody/2 h. 18) Konstrukcja namiotu powinna zapewniać bezpieczeństwo obsługi podczas jej użytkowania, a jej poszczególne elementy nie mogą posiadać ostrych krawędzi mogących spowodować uszkodzenie ciała użytkownika lub współpracujących z nimi elementów wyposażenia. 19) Tkaniny użyte do wykonania części składowych namiotu (czaszy, podłogi zasadniczej, podpinki, podłogi dodatkowej) powinny być trudnopalne lub samogasnące. 20) Tkaniny użyte do wykonania części składowych namiotu (czasza, podłoga zasadnicza, podłoga dodatkowa), powinny charakteryzować się odpornością na działanie agresywnych korozyjnie czynników środowiska (słońce, wilgoć itp.), powszechnie dostępnych środków chemicznych do odkażania i dezynfekcji, detergentów wykorzystywanych do czyszczenia ropopochodnych produktów mps, pleśni, grzybów, bakterii oraz destrukcyjnych procesów starzenia. 21) Poszycie namiotu powinno być wykonane z tkaniny powlekanej nieprzepuszczającej światła o następujących parametrach: Nośnik: Tkanina poliamidowa 140 g/m2, Powleczenie: Hypalon (CSM)/ kauczuk chloroprenowy (CR), Kolor: Khaki na zewnątrz (RAL 6006 lub 6014 lub 6003)/ srebrny od wewnątrz, Wykończenie powierzchni: Gładkie, Zakres temperatur użytkowania: -40 st.c do +110 st.c. Parametry fizyczne JM Wartość Metodyka badań Gramatura g/m² 290 ± 30 PN-EN ISO Wytrzymałość na osnowa 120 dan/5cm rozrywanie wątek 110 PN-EN ISO 1421 Wydłużenie osnowa 40 względne przy % wątek 40 zrywaniu PN-EN ISO 1421 Wytrzymałość na osnowa 8.0 PN-EN ISO dan rozdzieranie wątek 8.0 (metoda B) Strona 12 z 42

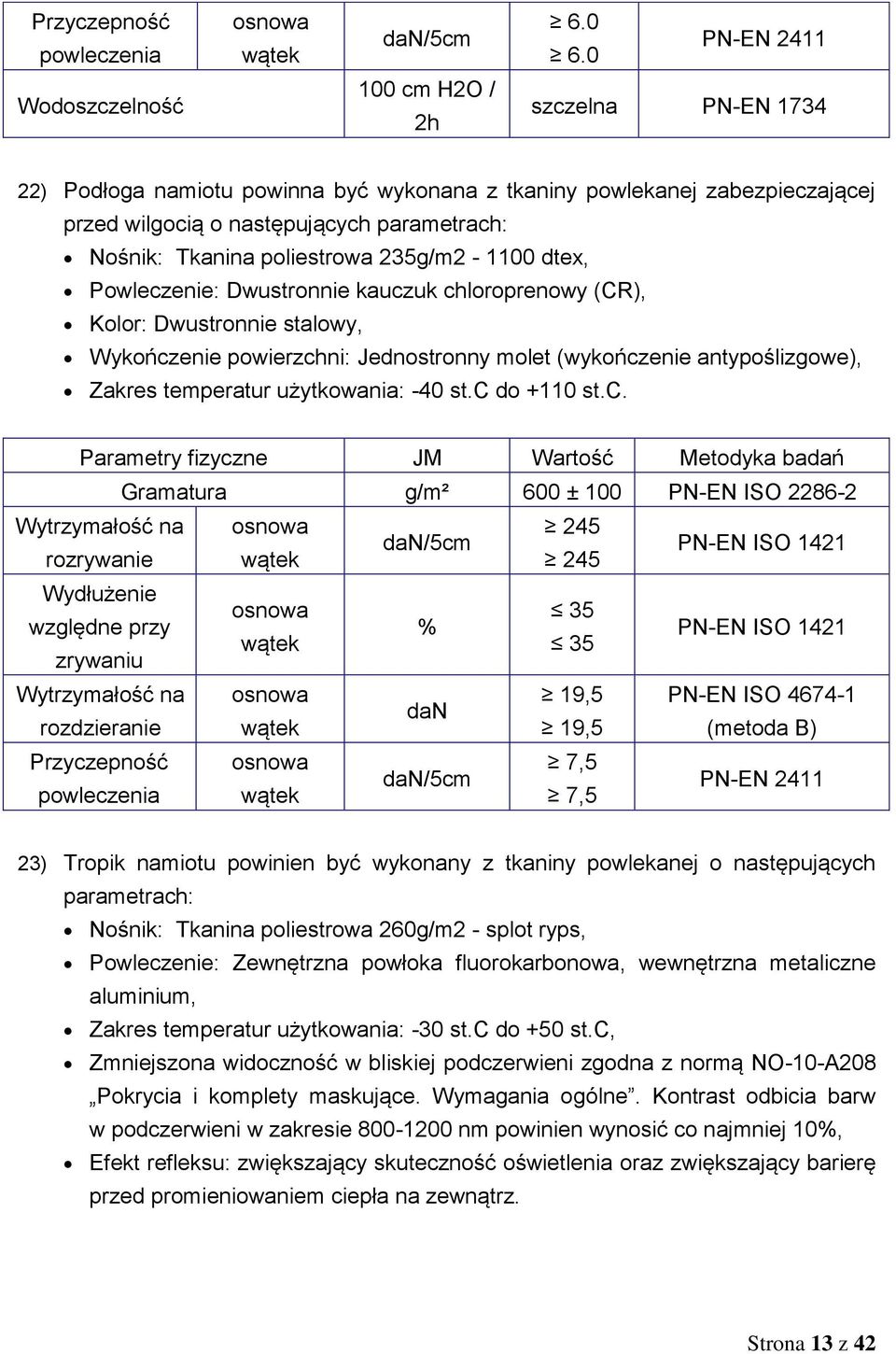

13 Przyczepność powleczenia osnowa wątek dan/5cm PN-EN 2411 Wodoszczelność 100 cm H2O / 2h szczelna PN-EN ) Podłoga namiotu powinna być wykonana z tkaniny powlekanej zabezpieczającej przed wilgocią o następujących parametrach: Nośnik: Tkanina poliestrowa 235g/m dtex, Powleczenie: Dwustronnie kauczuk chloroprenowy (CR), Kolor: Dwustronnie stalowy, Wykończenie powierzchni: Jednostronny molet (wykończenie antypoślizgowe), Zakres temperatur użytkowania: -40 st.c do +110 st.c. Parametry fizyczne JM Wartość Metodyka badań Gramatura g/m² 600 ± 100 PN-EN ISO Wytrzymałość na osnowa 245 dan/5cm rozrywanie wątek 245 PN-EN ISO 1421 Wydłużenie osnowa 35 względne przy % wątek 35 zrywaniu PN-EN ISO 1421 Wytrzymałość na osnowa 19,5 PN-EN ISO dan rozdzieranie wątek 19,5 (metoda B) Przyczepność osnowa 7,5 dan/5cm powleczenia wątek 7,5 PN-EN ) Tropik namiotu powinien być wykonany z tkaniny powlekanej o następujących parametrach: Nośnik: Tkanina poliestrowa 260g/m2 - splot ryps, Powleczenie: Zewnętrzna powłoka fluorokarbonowa, wewnętrzna metaliczne aluminium, Zakres temperatur użytkowania: -30 st.c do +50 st.c, Zmniejszona widoczność w bliskiej podczerwieni zgodna z normą NO-10-A208 Pokrycia i komplety maskujące. Wymagania ogólne. Kontrast odbicia barw w podczerwieni w zakresie nm powinien wynosić co najmniej 10%, Efekt refleksu: zwiększający skuteczność oświetlenia oraz zwiększający barierę przed promieniowaniem ciepła na zewnątrz. Strona 13 z 42

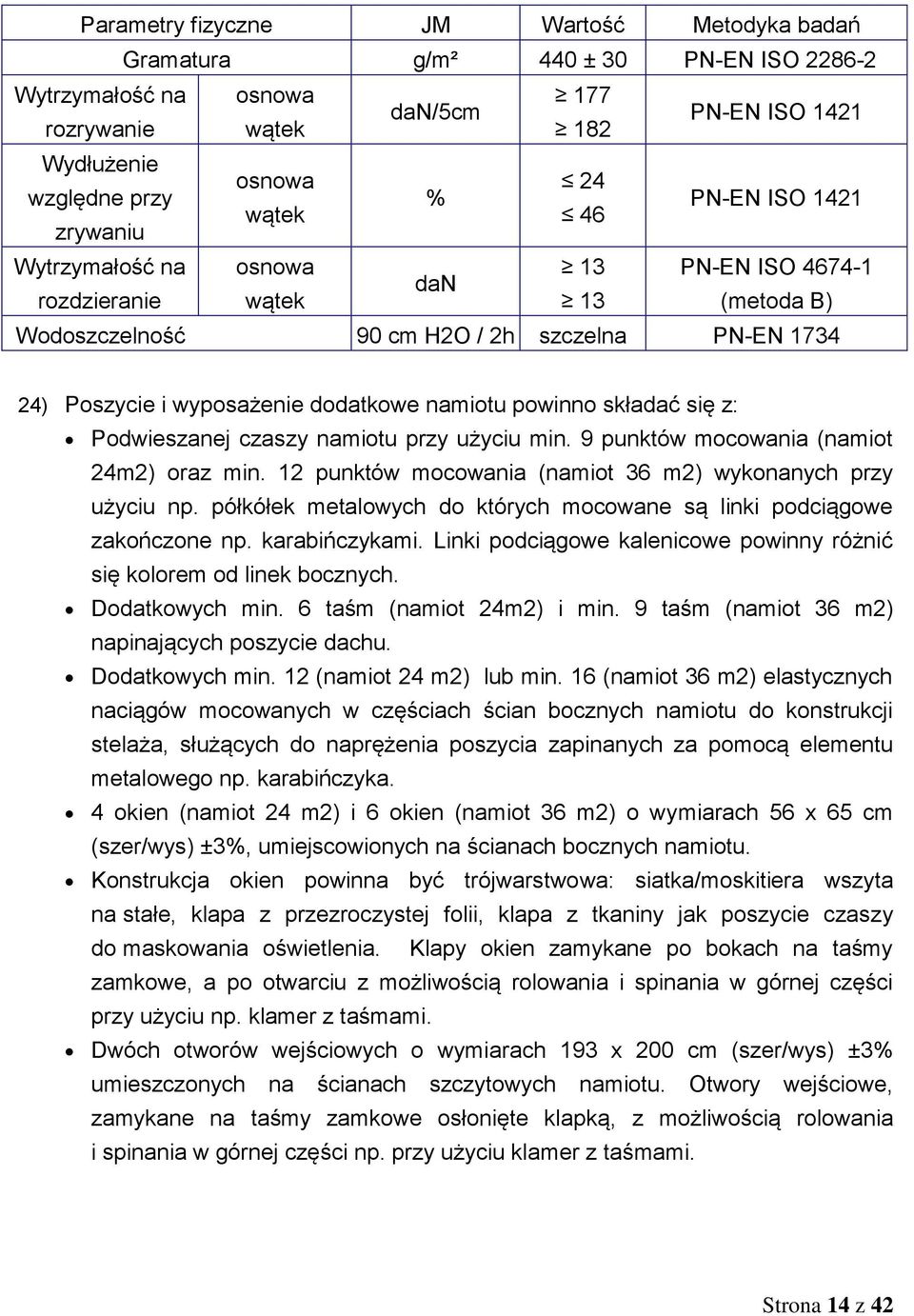

14 Parametry fizyczne JM Wartość Metodyka badań Gramatura g/m² 440 ± 30 PN-EN ISO Wytrzymałość na osnowa 177 dan/5cm rozrywanie wątek 182 PN-EN ISO 1421 Wydłużenie osnowa 24 względne przy % wątek 46 zrywaniu PN-EN ISO 1421 Wytrzymałość na osnowa 13 PN-EN ISO dan rozdzieranie wątek 13 (metoda B) Wodoszczelność 90 cm H2O / 2h szczelna PN-EN ) Poszycie i wyposażenie dodatkowe namiotu powinno składać się z: Podwieszanej czaszy namiotu przy użyciu min. 9 punktów mocowania (namiot 24m2) oraz min. 12 punktów mocowania (namiot 36 m2) wykonanych przy użyciu np. półkółek metalowych do których mocowane są linki podciągowe zakończone np. karabińczykami. Linki podciągowe kalenicowe powinny różnić się kolorem od linek bocznych. Dodatkowych min. 6 taśm (namiot 24m2) i min. 9 taśm (namiot 36 m2) napinających poszycie dachu. Dodatkowych min. 12 (namiot 24 m2) lub min. 16 (namiot 36 m2) elastycznych naciągów mocowanych w częściach ścian bocznych namiotu do konstrukcji stelaża, służących do naprężenia poszycia zapinanych za pomocą elementu metalowego np. karabińczyka. 4 okien (namiot 24 m2) i 6 okien (namiot 36 m2) o wymiarach 56 x 65 cm (szer/wys) ±3%, umiejscowionych na ścianach bocznych namiotu. Konstrukcja okien powinna być trójwarstwowa: siatka/moskitiera wszyta na stałe, klapa z przezroczystej folii, klapa z tkaniny jak poszycie czaszy do maskowania oświetlenia. Klapy okien zamykane po bokach na taśmy zamkowe, a po otwarciu z możliwością rolowania i spinania w górnej części przy użyciu np. klamer z taśmami. Dwóch otworów wejściowych o wymiarach 193 x 200 cm (szer/wys) ±3% umieszczonych na ścianach szczytowych namiotu. Otwory wejściowe, zamykane na taśmy zamkowe osłonięte klapką, z możliwością rolowania i spinania w górnej części np. przy użyciu klamer z taśmami. Strona 14 z 42

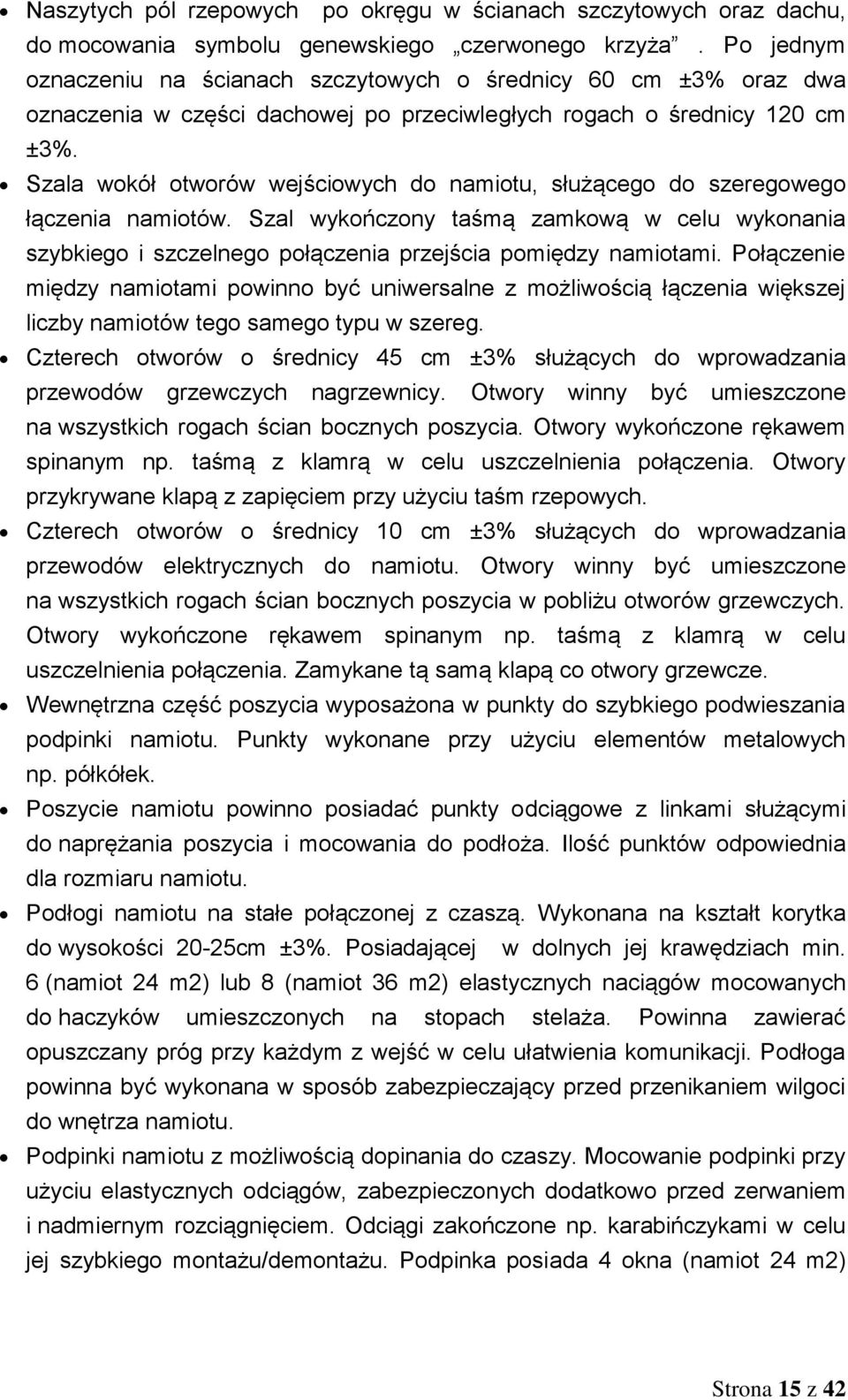

15 Naszytych pól rzepowych po okręgu w ścianach szczytowych oraz dachu, do mocowania symbolu genewskiego czerwonego krzyża. Po jednym oznaczeniu na ścianach szczytowych o średnicy 60 cm ±3% oraz dwa oznaczenia w części dachowej po przeciwległych rogach o średnicy 120 cm ±3%. Szala wokół otworów wejściowych do namiotu, służącego do szeregowego łączenia namiotów. Szal wykończony taśmą zamkową w celu wykonania szybkiego i szczelnego połączenia przejścia pomiędzy namiotami. Połączenie między namiotami powinno być uniwersalne z możliwością łączenia większej liczby namiotów tego samego typu w szereg. Czterech otworów o średnicy 45 cm ±3% służących do wprowadzania przewodów grzewczych nagrzewnicy. Otwory winny być umieszczone na wszystkich rogach ścian bocznych poszycia. Otwory wykończone rękawem spinanym np. taśmą z klamrą w celu uszczelnienia połączenia. Otwory przykrywane klapą z zapięciem przy użyciu taśm rzepowych. Czterech otworów o średnicy 10 cm ±3% służących do wprowadzania przewodów elektrycznych do namiotu. Otwory winny być umieszczone na wszystkich rogach ścian bocznych poszycia w pobliżu otworów grzewczych. Otwory wykończone rękawem spinanym np. taśmą z klamrą w celu uszczelnienia połączenia. Zamykane tą samą klapą co otwory grzewcze. Wewnętrzna część poszycia wyposażona w punkty do szybkiego podwieszania podpinki namiotu. Punkty wykonane przy użyciu elementów metalowych np. półkółek. Poszycie namiotu powinno posiadać punkty odciągowe z linkami służącymi do naprężania poszycia i mocowania do podłoża. Ilość punktów odpowiednia dla rozmiaru namiotu. Podłogi namiotu na stałe połączonej z czaszą. Wykonana na kształt korytka do wysokości 20-25cm ±3%. Posiadającej w dolnych jej krawędziach min. 6 (namiot 24 m2) lub 8 (namiot 36 m2) elastycznych naciągów mocowanych do haczyków umieszczonych na stopach stelaża. Powinna zawierać opuszczany próg przy każdym z wejść w celu ułatwienia komunikacji. Podłoga powinna być wykonana w sposób zabezpieczający przed przenikaniem wilgoci do wnętrza namiotu. Podpinki namiotu z możliwością dopinania do czaszy. Mocowanie podpinki przy użyciu elastycznych odciągów, zabezpieczonych dodatkowo przed zerwaniem i nadmiernym rozciągnięciem. Odciągi zakończone np. karabińczykami w celu jej szybkiego montażu/demontażu. Podpinka posiada 4 okna (namiot 24 m2) Strona 15 z 42

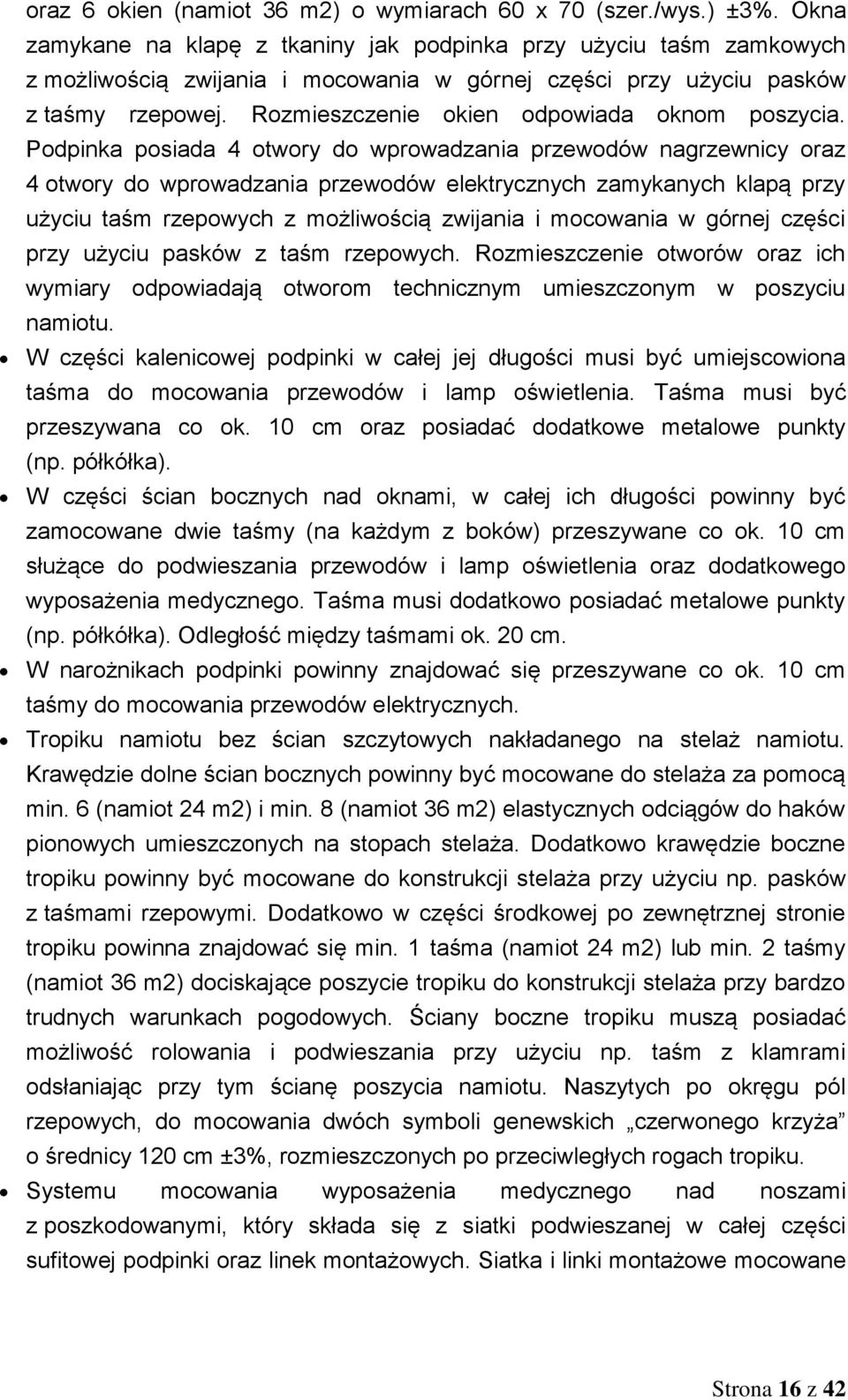

16 oraz 6 okien (namiot 36 m2) o wymiarach 60 x 70 (szer./wys.) ±3%. Okna zamykane na klapę z tkaniny jak podpinka przy użyciu taśm zamkowych z możliwością zwijania i mocowania w górnej części przy użyciu pasków z taśmy rzepowej. Rozmieszczenie okien odpowiada oknom poszycia. Podpinka posiada 4 otwory do wprowadzania przewodów nagrzewnicy oraz 4 otwory do wprowadzania przewodów elektrycznych zamykanych klapą przy użyciu taśm rzepowych z możliwością zwijania i mocowania w górnej części przy użyciu pasków z taśm rzepowych. Rozmieszczenie otworów oraz ich wymiary odpowiadają otworom technicznym umieszczonym w poszyciu namiotu. W części kalenicowej podpinki w całej jej długości musi być umiejscowiona taśma do mocowania przewodów i lamp oświetlenia. Taśma musi być przeszywana co ok. 10 cm oraz posiadać dodatkowe metalowe punkty (np. półkółka). W części ścian bocznych nad oknami, w całej ich długości powinny być zamocowane dwie taśmy (na każdym z boków) przeszywane co ok. 10 cm służące do podwieszania przewodów i lamp oświetlenia oraz dodatkowego wyposażenia medycznego. Taśma musi dodatkowo posiadać metalowe punkty (np. półkółka). Odległość między taśmami ok. 20 cm. W narożnikach podpinki powinny znajdować się przeszywane co ok. 10 cm taśmy do mocowania przewodów elektrycznych. Tropiku namiotu bez ścian szczytowych nakładanego na stelaż namiotu. Krawędzie dolne ścian bocznych powinny być mocowane do stelaża za pomocą min. 6 (namiot 24 m2) i min. 8 (namiot 36 m2) elastycznych odciągów do haków pionowych umieszczonych na stopach stelaża. Dodatkowo krawędzie boczne tropiku powinny być mocowane do konstrukcji stelaża przy użyciu np. pasków z taśmami rzepowymi. Dodatkowo w części środkowej po zewnętrznej stronie tropiku powinna znajdować się min. 1 taśma (namiot 24 m2) lub min. 2 taśmy (namiot 36 m2) dociskające poszycie tropiku do konstrukcji stelaża przy bardzo trudnych warunkach pogodowych. Ściany boczne tropiku muszą posiadać możliwość rolowania i podwieszania przy użyciu np. taśm z klamrami odsłaniając przy tym ścianę poszycia namiotu. Naszytych po okręgu pól rzepowych, do mocowania dwóch symboli genewskich czerwonego krzyża o średnicy 120 cm ±3%, rozmieszczonych po przeciwległych rogach tropiku. Systemu mocowania wyposażenia medycznego nad noszami z poszkodowanymi, który składa się z siatki podwieszanej w całej części sufitowej podpinki oraz linek montażowych. Siatka i linki montażowe mocowane Strona 16 z 42

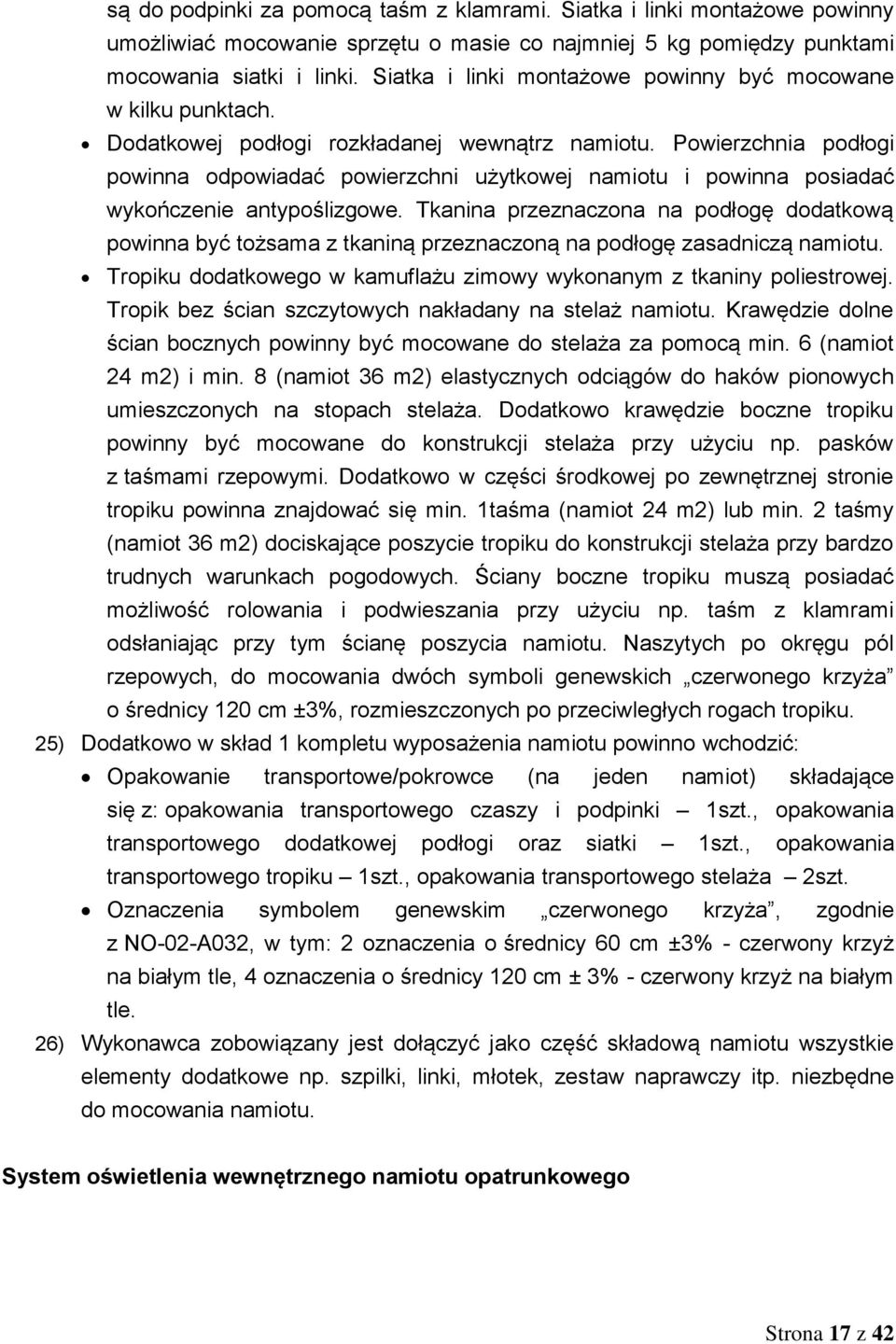

17 są do podpinki za pomocą taśm z klamrami. Siatka i linki montażowe powinny umożliwiać mocowanie sprzętu o masie co najmniej 5 kg pomiędzy punktami mocowania siatki i linki. Siatka i linki montażowe powinny być mocowane w kilku punktach. Dodatkowej podłogi rozkładanej wewnątrz namiotu. Powierzchnia podłogi powinna odpowiadać powierzchni użytkowej namiotu i powinna posiadać wykończenie antypoślizgowe. Tkanina przeznaczona na podłogę dodatkową powinna być tożsama z tkaniną przeznaczoną na podłogę zasadniczą namiotu. Tropiku dodatkowego w kamuflażu zimowy wykonanym z tkaniny poliestrowej. Tropik bez ścian szczytowych nakładany na stelaż namiotu. Krawędzie dolne ścian bocznych powinny być mocowane do stelaża za pomocą min. 6 (namiot 24 m2) i min. 8 (namiot 36 m2) elastycznych odciągów do haków pionowych umieszczonych na stopach stelaża. Dodatkowo krawędzie boczne tropiku powinny być mocowane do konstrukcji stelaża przy użyciu np. pasków z taśmami rzepowymi. Dodatkowo w części środkowej po zewnętrznej stronie tropiku powinna znajdować się min. 1taśma (namiot 24 m2) lub min. 2 taśmy (namiot 36 m2) dociskające poszycie tropiku do konstrukcji stelaża przy bardzo trudnych warunkach pogodowych. Ściany boczne tropiku muszą posiadać możliwość rolowania i podwieszania przy użyciu np. taśm z klamrami odsłaniając przy tym ścianę poszycia namiotu. Naszytych po okręgu pól rzepowych, do mocowania dwóch symboli genewskich czerwonego krzyża o średnicy 120 cm ±3%, rozmieszczonych po przeciwległych rogach tropiku. 25) Dodatkowo w skład 1 kompletu wyposażenia namiotu powinno wchodzić: Opakowanie transportowe/pokrowce (na jeden namiot) składające się z: opakowania transportowego czaszy i podpinki 1szt., opakowania transportowego dodatkowej podłogi oraz siatki 1szt., opakowania transportowego tropiku 1szt., opakowania transportowego stelaża 2szt. Oznaczenia symbolem genewskim czerwonego krzyża, zgodnie z NO-02-A032, w tym: 2 oznaczenia o średnicy 60 cm ±3% - czerwony krzyż na białym tle, 4 oznaczenia o średnicy 120 cm ± 3% - czerwony krzyż na białym tle. 26) Wykonawca zobowiązany jest dołączyć jako część składową namiotu wszystkie elementy dodatkowe np. szpilki, linki, młotek, zestaw naprawczy itp. niezbędne do mocowania namiotu. System oświetlenia wewnętrznego namiotu opatrunkowego Strona 17 z 42

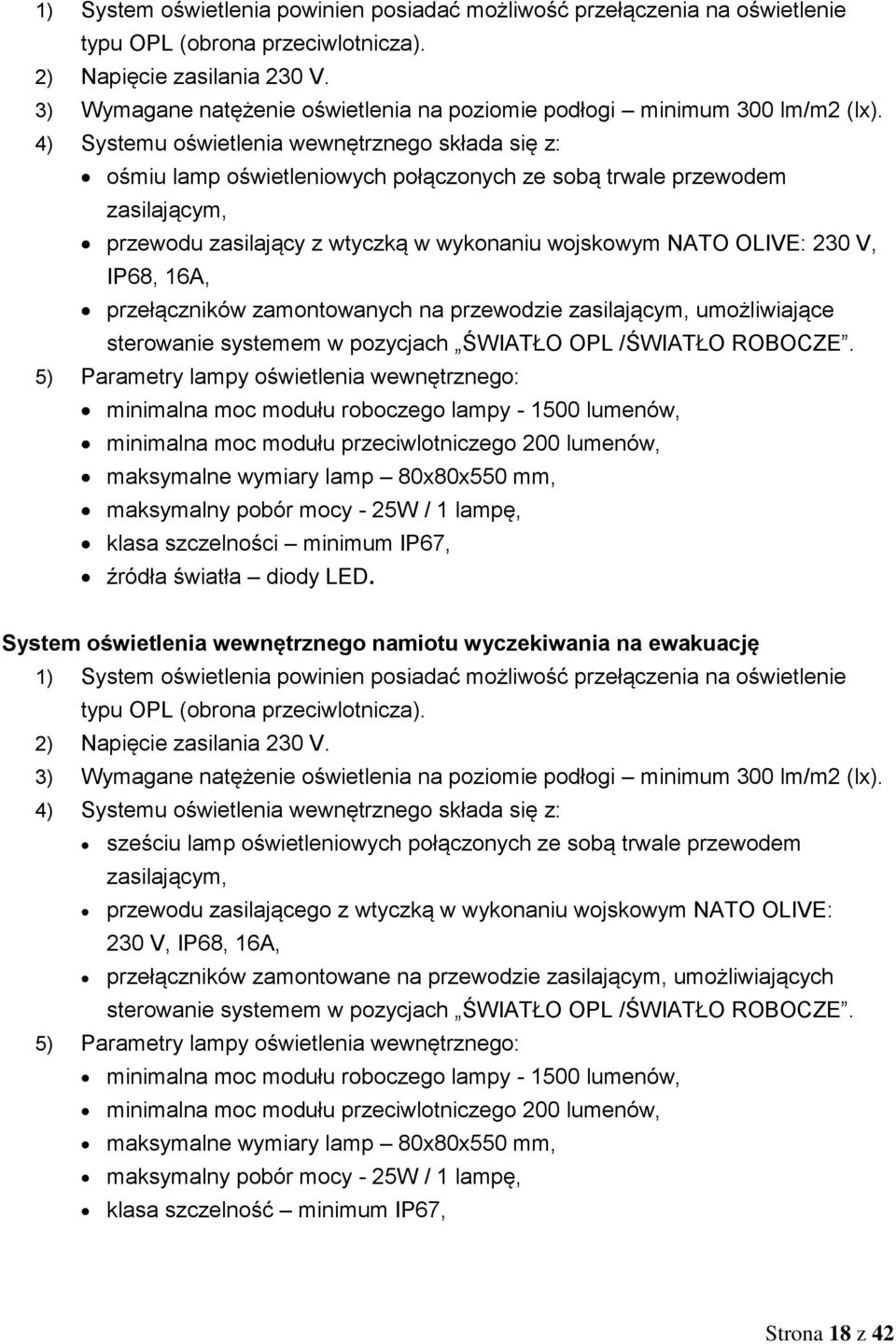

18 1) System oświetlenia powinien posiadać możliwość przełączenia na oświetlenie typu OPL (obrona przeciwlotnicza). 2) Napięcie zasilania 230 V. 3) Wymagane natężenie oświetlenia na poziomie podłogi minimum 300 lm/m2 (lx). 4) Systemu oświetlenia wewnętrznego składa się z: ośmiu lamp oświetleniowych połączonych ze sobą trwale przewodem zasilającym, przewodu zasilający z wtyczką w wykonaniu wojskowym NATO OLIVE: 230 V, IP68, 16A, przełączników zamontowanych na przewodzie zasilającym, umożliwiające sterowanie systemem w pozycjach ŚWIATŁO OPL /ŚWIATŁO ROBOCZE. 5) Parametry lampy oświetlenia wewnętrznego: minimalna moc modułu roboczego lampy lumenów, minimalna moc modułu przeciwlotniczego 200 lumenów, maksymalne wymiary lamp 80x80x550 mm, maksymalny pobór mocy - 25W / 1 lampę, klasa szczelności minimum IP67, źródła światła diody LED. System oświetlenia wewnętrznego namiotu wyczekiwania na ewakuację 1) System oświetlenia powinien posiadać możliwość przełączenia na oświetlenie typu OPL (obrona przeciwlotnicza). 2) Napięcie zasilania 230 V. 3) Wymagane natężenie oświetlenia na poziomie podłogi minimum 300 lm/m2 (lx). 4) Systemu oświetlenia wewnętrznego składa się z: sześciu lamp oświetleniowych połączonych ze sobą trwale przewodem zasilającym, przewodu zasilającego z wtyczką w wykonaniu wojskowym NATO OLIVE: 230 V, IP68, 16A, przełączników zamontowane na przewodzie zasilającym, umożliwiających sterowanie systemem w pozycjach ŚWIATŁO OPL /ŚWIATŁO ROBOCZE. 5) Parametry lampy oświetlenia wewnętrznego: minimalna moc modułu roboczego lampy lumenów, minimalna moc modułu przeciwlotniczego 200 lumenów, maksymalne wymiary lamp 80x80x550 mm, maksymalny pobór mocy - 25W / 1 lampę, klasa szczelność minimum IP67, Strona 18 z 42

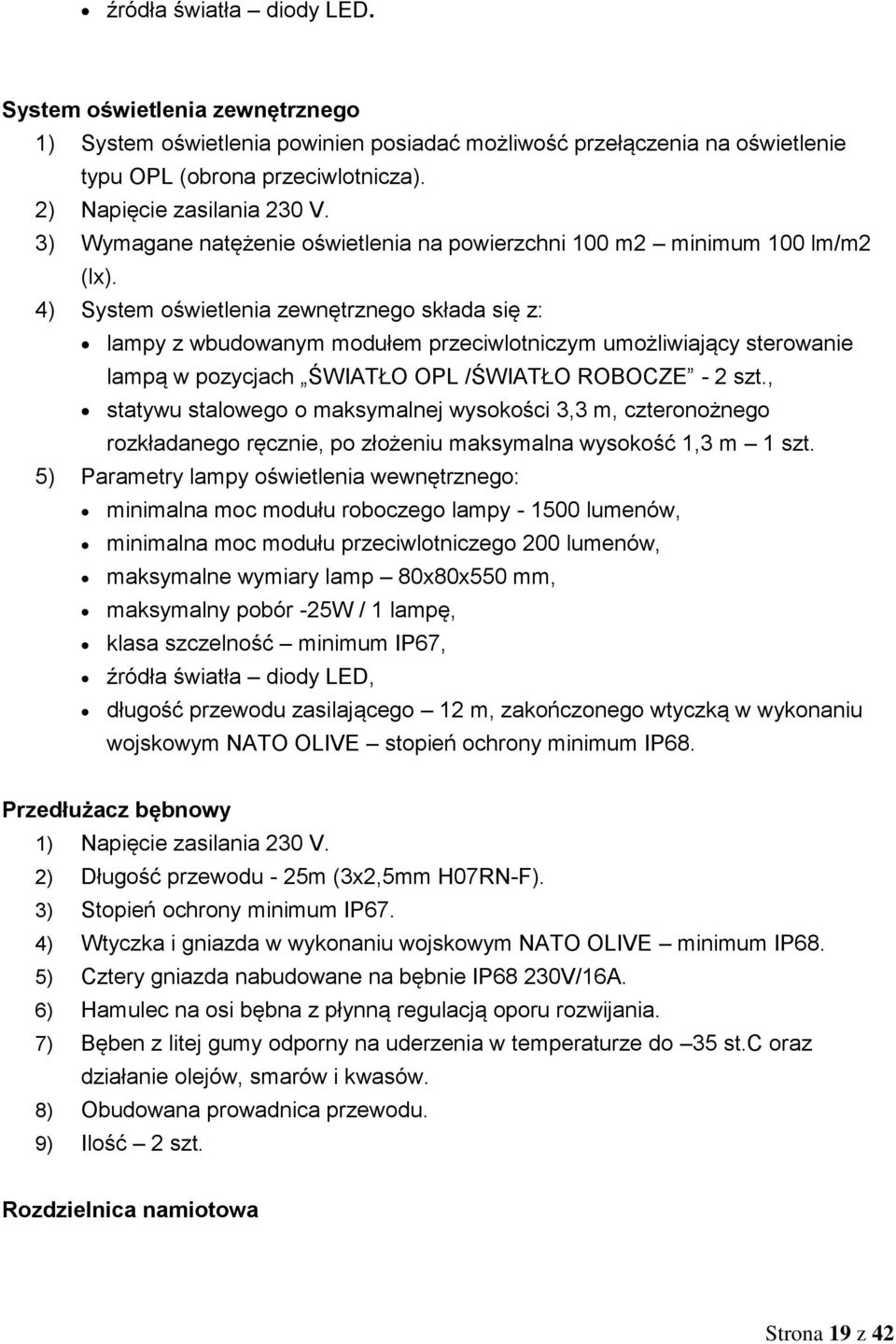

19 źródła światła diody LED. System oświetlenia zewnętrznego 1) System oświetlenia powinien posiadać możliwość przełączenia na oświetlenie typu OPL (obrona przeciwlotnicza). 2) Napięcie zasilania 230 V. 3) Wymagane natężenie oświetlenia na powierzchni 100 m2 minimum 100 lm/m2 (lx). 4) System oświetlenia zewnętrznego składa się z: lampy z wbudowanym modułem przeciwlotniczym umożliwiający sterowanie lampą w pozycjach ŚWIATŁO OPL /ŚWIATŁO ROBOCZE - 2 szt., statywu stalowego o maksymalnej wysokości 3,3 m, czteronożnego rozkładanego ręcznie, po złożeniu maksymalna wysokość 1,3 m 1 szt. 5) Parametry lampy oświetlenia wewnętrznego: minimalna moc modułu roboczego lampy lumenów, minimalna moc modułu przeciwlotniczego 200 lumenów, maksymalne wymiary lamp 80x80x550 mm, maksymalny pobór -25W / 1 lampę, klasa szczelność minimum IP67, źródła światła diody LED, długość przewodu zasilającego 12 m, zakończonego wtyczką w wykonaniu wojskowym NATO OLIVE stopień ochrony minimum IP68. Przedłużacz bębnowy 1) Napięcie zasilania 230 V. 2) Długość przewodu - 25m (3x2,5mm H07RN-F). 3) Stopień ochrony minimum IP67. 4) Wtyczka i gniazda w wykonaniu wojskowym NATO OLIVE minimum IP68. 5) Cztery gniazda nabudowane na bębnie IP68 230V/16A. 6) Hamulec na osi bębna z płynną regulacją oporu rozwijania. 7) Bęben z litej gumy odporny na uderzenia w temperaturze do 35 st.c oraz działanie olejów, smarów i kwasów. 8) Obudowana prowadnica przewodu. 9) Ilość 2 szt. Rozdzielnica namiotowa Strona 19 z 42

20 1) Stopień ochrony IP67. 2) Trzy gniazda 230V 16A IP68. 3) Przewód zasilający 10 m (3x2,5mm2 H07RN-F). 4) Wbudowane zabezpieczenia; 1x wyłącznik różnicowo-prądowy, 2x wyłącznik nadmiarowo-prądowy. 5) Blok z twardej gumy. 6) Ilość 2 szt. Trójnik elektryczny 1) Stopień ochrony IP67. 2) Trzy gniazda 230V, 16A, IP68. 3) Przewód zasilający 5 m (3x2,5mm2 H07RN-F). 4) Wtyczka NATO OLIVE 230 V, 16 A, IP68. 5) Ilość 4 szt. 4. Wymagania techniczne sprzętu medycznego Wymagania techniczne dla defibrylatora 1) Defibrylacja w trybie AED zgodny z wytycznymi ERC/AHA. 2) Defibrylacja manualna. 3) Kardiowersja. 4) Dwufazowa niskoenergetyczna fala defibrylacji. 5) Zakres energii J. 6) Alarmy wizualne i dźwiękowe. 7) Bateria litowo jonowa zapewniająca minimum 8,5 h monitorowania lub 200 defibrylacji. 8) Elektrody samoprzylepne. 9) Możliwość podłączenia łyżek twardych. 10) Monitorowanie: 6 odprowadzeń EKG (I, II, II, avr, avl, avf), Pomiar nasycenia krwinek utlenowaną hemoglobiną z obwodu, Fala pletyzmograficzna, Do 4 parametrów życiowych jednocześnie, Oksymetria (technologia Masimo Rainbow Set lub równoważna) pomiar SpO2, PI, PR, możliwość rozbudowy o SpCO, SpMet, SpHb. 11) Parametry techniczne: 5,7 ±5% kolorowy ekran, Strona 20 z 42

21 Temperatura pracy -20 st. C do +55 st. C, Stopień ochrony przed pyłem /wodą IP55, Odporność na wibracje i wstrząsy zgodnie z normą DIN EN 1789, RTCA DO 160F Sekcje 20,21,25 (wyposażenie lotnicze), Zasilanie: 12 V DC, 230 V 50 Hz, Karta danych SD 2 GB, Wbudowany moduł LAN, Kompatybilny z czujnikami, elektrodami, uchwytem do defibrylatora CORPULS 3 lub równoważny, Oprogramowanie do analizy i archiwizacji danych, Wymiary: 26 cm (szer.) x 17 cm (wys.) x 9 cm ( gł.) ±5%, Waga: do 2,5 kg z baterią. Wymagania techniczne dla respiratora z inhalatorem 1) Torba transportowa: Materiał z pokryciem poliuretanowym i z impregnacją fluorowęglową (typu CORDURA lub równoważny), Kolor ciemnozielony, Możliwość transportu w ręce, na ramieniu i na plecach Wymiary (±5%) szer. 53 cm x wys. 25 cm x gł. 22 cm, waga do 10 kg, Wbudowane metalowe zaczepy / uchwyty do powieszenia torby na noszach, Niezależna komora na respirator, butlę tlenową, reduktor oraz wymagane wyposażenie (niezależne uchwyty na rurki Guedela oraz kieszeń na maski inhalacyjne), Dostęp do komory głównej od strony reduktora na suwak, Możliwość szybkiego wyciągnięcia z torby butli z reduktorem, Zewnętrzna kieszeń boczna na akcesoria dodatkowe, Dodatkowa torebka wierzchnia odpinana (o pojemności pozwalającej na transport worka do resuscytacji z maskami twarzowymi), Konstrukcja umożliwiająca inhalację pacjenta w trakcie transportu, Konstrukcja torby zapewnia łatwy dostęp do panelu sterowania oraz bieżący podgląd ciśnienia w drogach oddechowych na manometrze, Oznaczenia torby: czerwony krzyż na białym polu wpisany w okrąg o średnicy 80 mm, umieszczony w przedniej części torby. 2) Respirator: Przeznaczony do wentylacji pacjentów od 10 kg masy ciała. Strona 21 z 42

22 Autotest poprawności działania urządzenia wykonywany po każdym uruchomieniu respiratora. Tryb wentylacji IPPV i SIMV. Elektronicznie kontrolowany stosunek wdechu do wydechu uwzględniający zmianę częstotliwości oddechowej przez użytkownika. Możliwość wykonania przez pacjenta oddechu spontanicznego w dowolnym momencie cyklu wentylacji. System elektroniczny zapobiegający wzbudzeniu alarmu wysokiego ciśnienia w przypadku chwilowego wzrostu ciśnienia w drogach oddechowych np. przy kaszlu pacjenta. Wyposażony w wbudowany manometr i zastawkę ciśnieniową bezpieczeństwa regulowaną płynnie w zakresie mbar. Wentylacja 100% -tlenem i mix tlenowy min. 60 %. Niezależna regulacja objętości minutowej i częstotliwości oddechowej. Regulacja objętości oddechowej w zakresie min l/min. Regulacja częstotliwości oddechowej w zakresie min oddechów/ min. Alarmy bezpieczeństwa, optyczne i dźwiękowe : wysokiego ciśnienia wentylacji, niskiego ciśnienia, wentylacji/rozłączenia, niskiego ciśnienia tlenu na przyłączu tlenowym, rozładowania baterii, alarm autotestu. Zasilanie bateryjne, bez konieczności ładowania oraz 230 V 50 Hz. Temperatura pracy w minimalnym zakresie od: -18 st..c do + 60 st. C. Temperatura przechowywania: -40 st. C st. C. Waga kostki respiratora: do 1,5 kg. Klasa wodoszczelności : IPX4. 3) Butla tlenowa aluminiowa 2,7 litra: 400 litrów O 2 przy ciśnieniu 150 bar, ciśnienie robocze 150 bar, głowica DIN 3/4 cala, system otwarcia i zakręcania zaworu butli. 4) Adapter DIN/PIN-INDEX do napełniania butli w systemie PIN-INDEX. 5) Reduktor tlenowy: z przepływomierzem obrotowym 0-25 l/min, pokrętło przepływomierza nie wystające poza obrys korpusu (+/-2mm), z gniazdem typu AGA O2, możliwość pracy przy ciśnieniu min. 150 bar, ciśnienie zredukowane 3,5-4,5 bar, możliwość dowolnej zmiany kąta ustawienia głowicy reduktora na butli, Strona 22 z 42

23 manometr w osłonie zabezpieczającej przed uszkodzeniem, pokrętło mocujące, umożliwiające przykręcenie i odkręcenie reduktora do butli ręcznie. 6) Maska inhalacyjna dla dorosłych: wysokiej koncentracji tlenu min 95%, Z przewodem zasilającym długości 2 m +/- 20 cm, Przewód umożliwiający przepływ tlenu przy zagięciu. 7) Maska inhalacyjna dla dzieci wysokiej koncentracji tlenu min 95%, Z przewodem zasilającym długości 2 m +/- 20 cm, Przewód umożliwiający przepływ tlenu przy zagięciu 8) Rurki ustno-gardłowe Guedela: Zestaw 6 szt. różnych rozmiarów, Rurki oznaczone kolorami kodowymi. Wymagania techniczne dla ssaka medycznego 1) Ssak akumulatorowo sieciowy, możliwość zasilania z sieci 12 V DC i 230 V 50 Hz. 2) Elektronicznie kontrolowana i płynnie regulowana siła ssania w zakresie od 0 kpa do -80 kpa. 3) Wydajność ssania co najmniej 25 l/min (przy ciśnieniu 80 kpa na wejściu). 4) Elektroniczny system wyłączający pompę ssącą w przypadku przekroczenia ustawionej siły ssania. 5) Funkcja podświetlanych klawiszy umożliwiająca pracę w warunkach ograniczonej widoczności. 6) Wbudowany akumulator czas ciągłej pracy min. 40 minut. Żywotność akumulatora min. 400 cykli ładowania. 7) Zbiornik na wydzielinę wielokrotnego użytku o pojemności 1000 ml przystosowany do dezynfekcji w płynie. 8) Użytkowanie w temperaturze min. -5 st.c do 50 st.c. 9) Przechowywanie w temperaturze min. -40 st.c do 70 st.c. 10) Stopień ochrony IP ) Waga do 6 kg. Wymagania techniczne dla ogrzewacza płynów infuzyjnych 1) Działanie na zasadzie ogrzewania przepływowego. 2) Maksymalny przepływ: 6 litrów/ godzinę. Strona 23 z 42

24 3) Praca w trybie ciągłym. 4) Temperatura regulacji grzania: 37 st.c - 41 st.c regulowana w krokach co 0,5 st.c, monitorowana na panelu urządzenia. 5) Wyłączenie w przypadku przegrzania: 42 st.c / 42,5 st.c / 45 st.c ±3 st.c. 6) Czas nagrzewania: około 45 sekund. 7) Funkcje alarmowe i samotestowania informujące o zbyt niskiej lub zbyt wysokiej temperaturze. 8) Konstrukcja obudowy pozwalająca na szybki i łatwy montaż do wszystkich nadających się do tego stojaków infuzyjnych i szyn do mocowania urządzeń. 9) Wymiary: (szer. x wys. x głęb.) 228 x 278 x 132 mm ±5%. 10) Masa do 2,5 kg. 11) Stopień ochrony przed wnikaniem: IPX4. 12) Napięcie zasilania: 230 V 50 Hz Wymagania techniczne dla lampy zabiegowej 1) Lampa bezcieniowa na statywie jezdnym. 2) Elastyczne, stabilne ramię typu "gęsia szyja" pozwala na dokładne oświetlenie badanego pola. Źródłem światła lampy są 3 moduły LED o mocy 3 x 10W każdy (odpowiednik wysokiej klasy halogenu 50 W). 3) Napięcie wejściowe: 230V, 50 Hz. 4) Napięcie wyjściowe: 12V. 5) Średni czas żywotności diod: h. 6) Natężenie światła: lx - przy 30 cm, lx - przy 50 cm, lx - przy 100 cm. 7) Temperatura barwowa: 4750 K. 8) Wielkość plamki świetlnej: 13 cm - przy odległości 1 m. 9) Długość kabla zasilającego: min. 4 m. 10) Wymiary po złożeniu: 63 x 66 x14 cm ±5%. 11) Waga do 5 kg. 12) Maksymalna wysokość po rozłożeniu: 2,2 m. Wymagania techniczne dla lampy czołowej 1) Mała, lekka, bezprzewodowa - z niezależnym zasilaniem. 2) Ksenonowe źródło światła. 3) Wytrzymała na uszkodzenia mechaniczne (obudowa lampy wykonana z trwałych kompozytów węglowych). Strona 24 z 42

25 4) Obudowa lampy odporna na wszelkiego rodzaju chemiczne środki dezynfekcyjne stosowane w medycynie. 5) W komplecie z bateriami alkalicznymi R6 AA1.5V i czepcem. 6) Waga: do 150 g. Wymagania techniczne dla pulsoksymetru 1) Zakres pomiarowy: SpO2: 0 100%, Częstotliwość pulsu: /min. 2) Dokładność: SpO2: +/- 2% (70 100%), Częstotliwość pulsu : +/- 1 Digit (bis 100/min) +/- 1% (> 100/min), Wyświetlacz kolorowy OLED, kolorów, 128 x 160 punktów, Wskazania: Wysycenie tlenem, częstotliwość pulsu, pletyzmogram, bargraf, trend krótkotrwały i długotrwały, Wskaźniki: jakość sygnału, amplituda pulsu, naładowanie baterii, wygłuszenie alarmu, rozpoznanie czujnika, brak połączenia z czujnikiem. 3) Informacje trendu: Trend długotrwały do 48 godzin, Trend krótkotrwały 15 min/30 min/4 h. 4) Warunki otoczenia: Zastosowanie: - 20 st.c + 50 st.c, 15-95% r.f., hpa, Przechowywanie: -30 st.c + 70 st.c, 10-95% r.f., hpa. 5) Wykonanie odporny na pryskającą wodę. 6) Typ BF. 7) Wymiary: 11,8 cm x 6 cm x 2,5 cm ±5%. 8) Waga do 180 g (z bateriami, bez czujnika). 9) Zasilanie bateryjne. Komplet zapasowych baterii w zestawie. 10) W zestawie czujnik uszny. Wymagania techniczne dla kapnometru 1) Pomiar ETCO2 w strumieniu głównym. 2) Możliwość podłączenia do rurki intubacyjnej, worka resuscytacyjnego, przewodu pacjenta. 3) Temperatura pracy i pomiar w zakresie -5 st.c do + 40 st.c (zgodnie z wymaganiami PN EN 1789). 4) Rozmiar 52x39x39 mm ±5%. Strona 25 z 42
