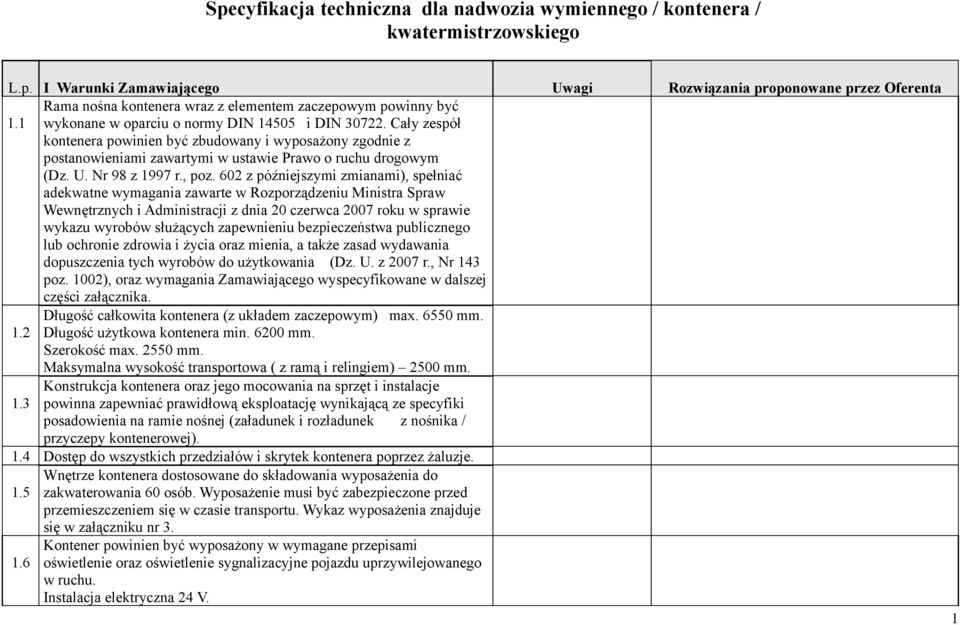

1 Specyfikacja techniczna dla nadwozia wymiennego / kontenera / kwatermistrzowskiego L.p. I Warunki Zamawiającego Uwagi Rozwiązania proponowane przez Oferenta Rama nośna kontenera wraz z elementem zaczepowym powinny być 1.1 wykonane w oparciu o normy DIN i DIN Cały zespół kontenera powinien być zbudowany i wyposażony zgodnie z postanowieniami zawartymi w ustawie Prawo o ruchu drogowym (Dz. U. Nr 98 z 1997 r., poz. 602 z późniejszymi zmianami), spełniać adekwatne wymagania zawarte w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 roku w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania (Dz. U. z 2007 r., Nr 143 poz. 1002), oraz wymagania Zamawiającego wyspecyfikowane w dalszej części załącznika. Długość całkowita kontenera (z układem zaczepowym) max mm. 1.2 Długość użytkowa kontenera min mm. Szerokość max mm. Maksymalna wysokość transportowa ( z ramą i relingiem) 2500 mm. Konstrukcja kontenera oraz jego mocowania na sprzęt i instalacje 1.3 powinna zapewniać prawidłową eksploatację wynikającą ze specyfiki posadowienia na ramie nośnej (załadunek i rozładunek z nośnika / przyczepy kontenerowej). 1.4 Dostęp do wszystkich przedziałów i skrytek kontenera poprzez żaluzje. Wnętrze kontenera dostosowane do składowania wyposażenia do 1.5 zakwaterowania 60 osób. Wyposażenie musi być zabezpieczone przed przemieszczeniem się w czasie transportu. Wykaz wyposażenia znajduje się w załączniku nr 3. Kontener powinien być wyposażony w wymagane przepisami 1.6 oświetlenie oraz oświetlenie sygnalizacyjne pojazdu uprzywilejowanego w ruchu. Instalacja elektryczna 24 V. 1

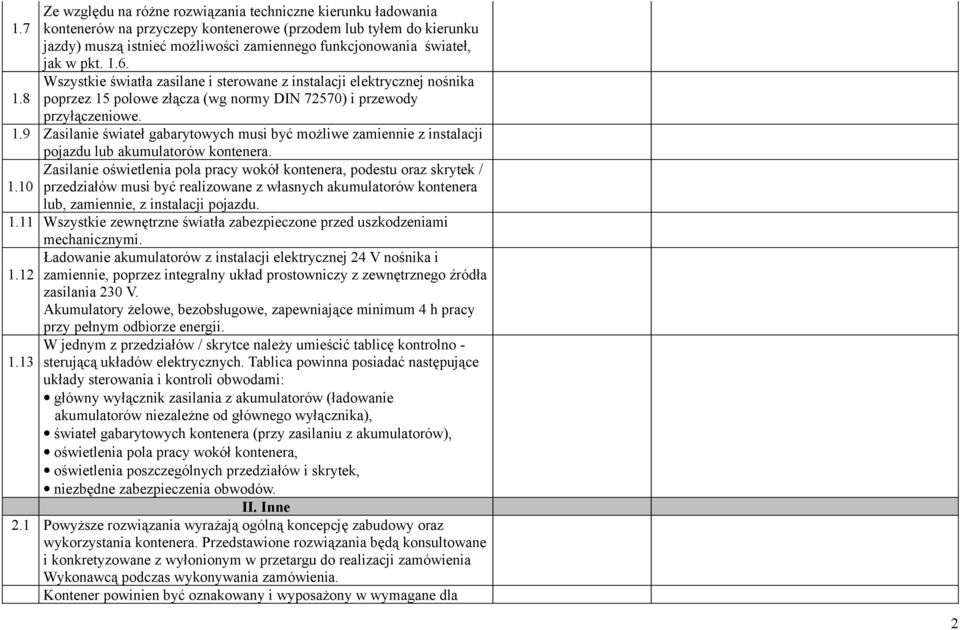

2 Ze względu na różne rozwiązania techniczne kierunku ładowania 1.7 kontenerów na przyczepy kontenerowe (przodem lub tyłem do kierunku jazdy) muszą istnieć możliwości zamiennego funkcjonowania świateł, jak w pkt Wszystkie światła zasilane i sterowane z instalacji elektrycznej nośnika 1.8 poprzez 15 polowe złącza (wg normy DIN 72570) i przewody przyłączeniowe. 1.9 Zasilanie świateł gabarytowych musi być możliwe zamiennie z instalacji pojazdu lub akumulatorów kontenera. Zasilanie oświetlenia pola pracy wokół kontenera, podestu oraz skrytek / 1.10 przedziałów musi być realizowane z własnych akumulatorów kontenera lub, zamiennie, z instalacji pojazdu Wszystkie zewnętrzne światła zabezpieczone przed uszkodzeniami mechanicznymi. Ładowanie akumulatorów z instalacji elektrycznej 24 V nośnika i 1.12 zamiennie, poprzez integralny układ prostowniczy z zewnętrznego źródła zasilania 230 V. Akumulatory żelowe, bezobsługowe, zapewniające minimum 4 h pracy przy pełnym odbiorze energii. W jednym z przedziałów / skrytce należy umieścić tablicę kontrolno sterującą układów elektrycznych. Tablica powinna posiadać następujące układy sterowania i kontroli obwodami: główny wyłącznik zasilania z akumulatorów (ładowanie akumulatorów niezależne od głównego wyłącznika), świateł gabarytowych kontenera (przy zasilaniu z akumulatorów), oświetlenia pola pracy wokół kontenera, oświetlenia poszczególnych przedziałów i skrytek, niezbędne zabezpieczenia obwodów. II. Inne 2.1 Powyższe rozwiązania wyrażają ogólną koncepcję zabudowy oraz wykorzystania kontenera. Przedstawione rozwiązania będą konsultowane i konkretyzowane z wyłonionym w przetargu do realizacji zamówienia Wykonawcą podczas wykonywania zamówienia. Kontener powinien być oznakowany i wyposażony w wymagane dla 2

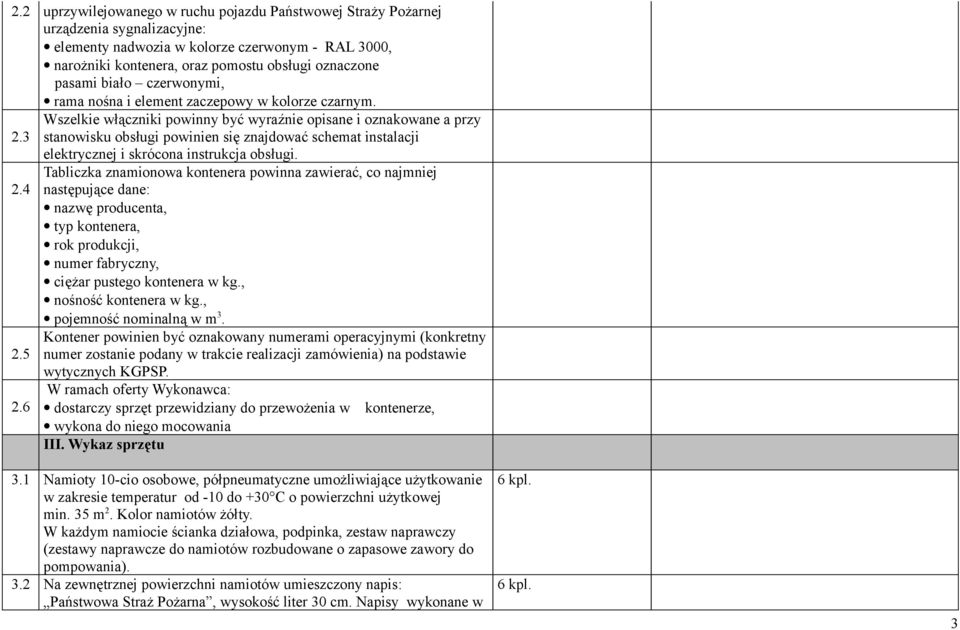

3 2.2 uprzywilejowanego w ruchu pojazdu Państwowej Straży Pożarnej urządzenia sygnalizacyjne: elementy nadwozia w kolorze czerwonym - RAL 3000, narożniki kontenera, oraz pomostu obsługi oznaczone pasami biało czerwonymi, rama nośna i element zaczepowy w kolorze czarnym. Wszelkie włączniki powinny być wyraźnie opisane i oznakowane a przy 2.3 stanowisku obsługi powinien się znajdować schemat instalacji elektrycznej i skrócona instrukcja obsługi. Tabliczka znamionowa kontenera powinna zawierać, co najmniej 2.4 następujące dane: nazwę producenta, typ kontenera, rok produkcji, numer fabryczny, ciężar pustego kontenera w kg., nośność kontenera w kg., pojemność nominalną w m 3. Kontener powinien być oznakowany numerami operacyjnymi (konkretny 2.5 numer zostanie podany w trakcie realizacji zamówienia) na podstawie wytycznych KGPSP. W ramach oferty Wykonawca: 2.6 dostarczy sprzęt przewidziany do przewożenia w kontenerze, wykona do niego mocowania III. Wykaz sprzętu 3.1 Namioty 10-cio osobowe, półpneumatyczne umożliwiające użytkowanie w zakresie temperatur od -10 do +30 C o powierzchni użytkowej min. 35 m 2. Kolor namiotów żółty. W każdym namiocie ścianka działowa, podpinka, zestaw naprawczy (zestawy naprawcze do namiotów rozbudowane o zapasowe zawory do pompowania). 3.2 Na zewnętrznej powierzchni namiotów umieszczony napis: Państwowa Straż Pożarna, wysokość liter 30 cm. Napisy wykonane w 3

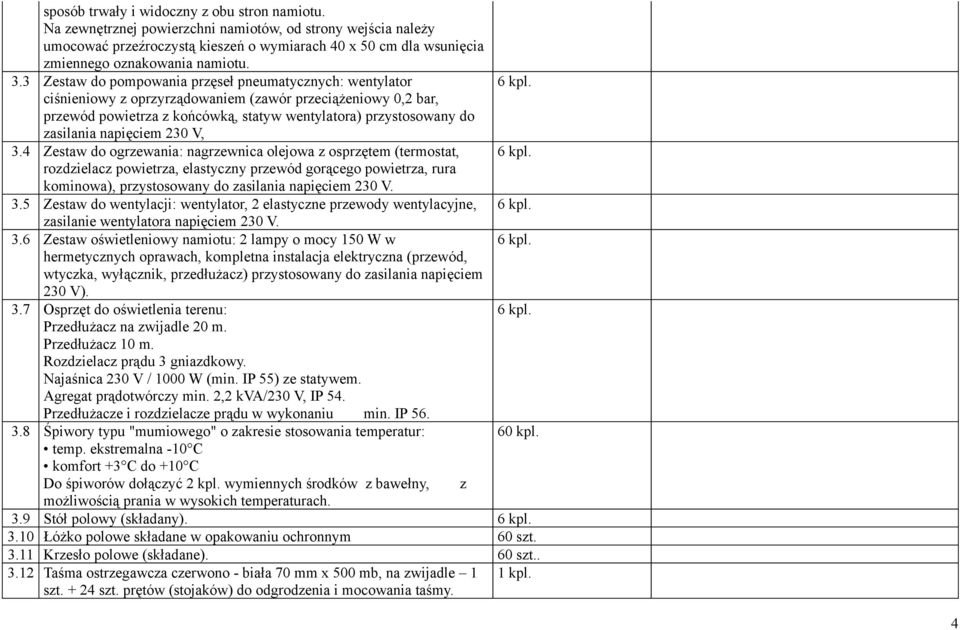

4 sposób trwały i widoczny z obu stron namiotu. Na zewnętrznej powierzchni namiotów, od strony wejścia należy umocować przeźroczystą kieszeń o wymiarach 40 x 50 cm dla wsunięcia zmiennego oznakowania namiotu. 3.3 Zestaw do pompowania przęseł pneumatycznych: wentylator ciśnieniowy z oprzyrządowaniem (zawór przeciążeniowy 0,2 bar, przewód powietrza z końcówką, statyw wentylatora) przystosowany do zasilania napięciem 230 V, 3.4 Zestaw do ogrzewania: nagrzewnica olejowa z osprzętem (termostat, rozdzielacz powietrza, elastyczny przewód gorącego powietrza, rura kominowa), przystosowany do zasilania napięciem 230 V. 3.5 Zestaw do wentylacji: wentylator, 2 elastyczne przewody wentylacyjne, zasilanie wentylatora napięciem 230 V. 3.6 Zestaw oświetleniowy namiotu: 2 lampy o mocy 150 W w hermetycznych oprawach, kompletna instalacja elektryczna (przewód, wtyczka, wyłącznik, przedłużacz) przystosowany do zasilania napięciem 230 V). 3.7 Osprzęt do oświetlenia terenu: Przedłużacz na zwijadle 20 m. Przedłużacz 10 m. Rozdzielacz prądu 3 gniazdkowy. Najaśnica 230 V / 1000 W (min. IP 55) ze statywem. Agregat prądotwórczy min. 2,2 kva/230 V, IP 54. Przedłużacze i rozdzielacze prądu w wykonaniu min. IP Śpiwory typu "mumiowego" o zakresie stosowania temperatur: 60 kpl. temp. ekstremalna -10 C komfort +3 C do +10 C Do śpiworów dołączyć 2 kpl. wymiennych środków z bawełny, z możliwością prania w wysokich temperaturach. 3.9 Stół polowy (składany) Łóżko polowe składane w opakowaniu ochronnym 60 szt Krzesło polowe (składane). 60 szt Taśma ostrzegawcza czerwono - biała 70 mm x 500 mb, na zwijadle 1 1 kpl. szt szt. prętów (stojaków) do odgrodzenia i mocowania taśmy. 4

5 3.13 Sprzęt gospodarczy: Łopata. Sztychówka. Grabie metalowe na trzonku drewnianym. Młotek (2 kg). Siekiera. Mop z pojemnikiem na wodę. Kosz na śmieci. Worek 50 l na śmieci. Miotła (szczotka do zamiatania). Pilarka do drewna o mocy min.2,5 kw, długość prowadnicy min.33 cm Kosa spalinowa. o mocy min. 1,6 kw. Kanister 10 l na paliwo do agregatów. Kanister 5 l na paliwo do kosy. 10 szt. 10 szt. 200 szt. 1 kpl. 1 kpl. 6 szt 1 szt. UWAGA Kontener oznakować zgodnie z Instrukcją oznakowania przedsięwzięć dofinansowanych ze środków Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej uchwała nr B/2/5/2008 zarząd NFOŚiGW z dn IV. Warunki gwarancji i serwisu dla kontenera kwatermistrzowskiego Gwarancja Minimalne warunki gwarancji Propozycje oferenta Gwarancja na zabudowę Minimum 2 lata i dodatkowo 6 miesięcy rękojmii Punkty serwisowe oraz czas reakcji Serwis kontenera Czas reakcji Minimalne warunki serwisu Minimum jeden punkt serwisowy na terenie woj.śląskiego Czas reakcji serwisu max. 24 godz. Propozycje oferenta Podpisał : st.bryg.marian Opozda 5
