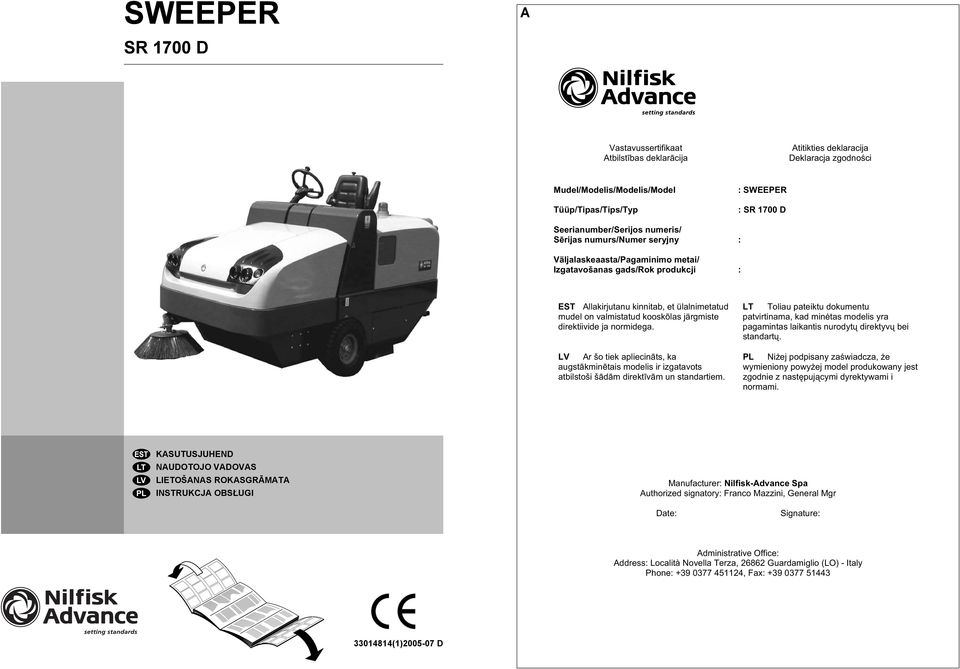

1 SWEEPER SR 1700 D A Vastavussertifikaat Atbilst bas deklar cija Atitikties deklaracija Deklaracja zgodno ci Mudel/Modelis/Modelis/Model Tüüp/Tipas/Tips/Typ : SWEEPER : SR 1700 D Seerianumber/Serijos numeris/ S rijas numurs/numer seryjny : Väljalaskeaasta/Pagaminimo metai/ Izgatavošanas gads/rok produkcji : EST Allakirjutanu kinnitab, et ülalnimetatud mudel on valmistatud kooskõlas järgmiste direktiivide ja normidega. LV Ar šo tiek apliecin ts, ka augst kmin tais modelis ir izgatavots atbilstoši š d m direkt v m un standartiem. LT Toliau pateiktu dokumentu patvirtinama, kad min tas modelis yra pagamintas laikantis nurodyt direktyv bei standart. PL Ni ej podpisany za wiadcza, e wymieniony powy ej model produkowany jest zgodnie z nast puj cymi dyrektywami i normami. KASUTUSJUHEND NAUDOTOJO VADOVAS LIETOŠANAS ROKASGRĀMATA INSTRUKCJA OBSŁUGI Manufacturer: Nilfisk-Advance Spa Authorized signatory: Franco Mazzini, General Mgr Date: Signature: Administrative Office: Address: Località Novella Terza, Guardamiglio (LO) - Italy Phone: , Fax: (1) D

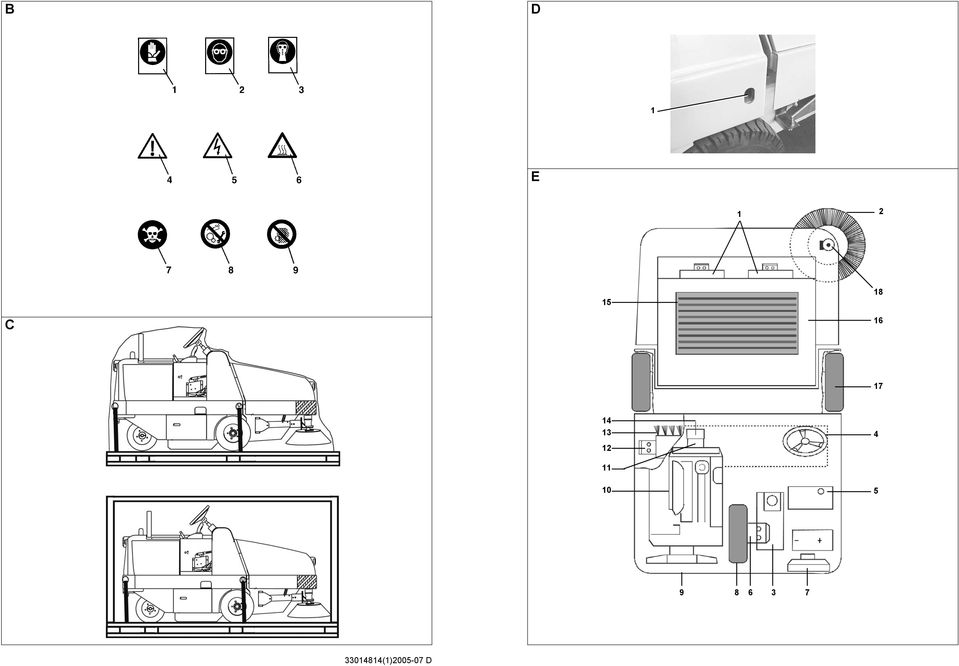

2 B D 1 E C (1) D

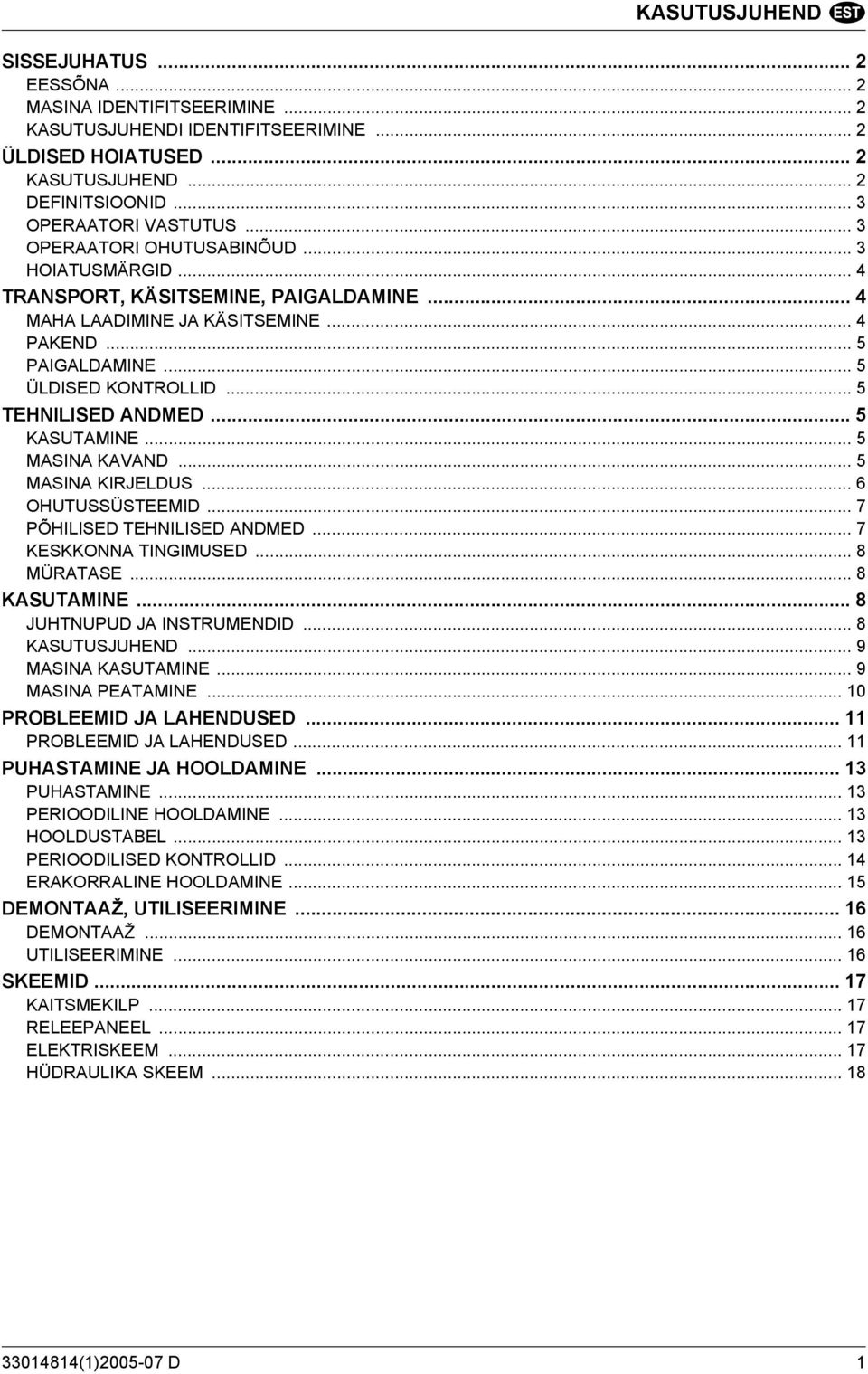

3 KASUTUSJUHEND SISSEJUHATUS... 2 EESSÕNA... 2 MASINA IDENTIFITSEERIMINE... 2 KASUTUSJUHENDI IDENTIFITSEERIMINE... 2 ÜLDISED HOIATUSED... 2 KASUTUSJUHEND... 2 DEFINITSIOONID... 3 OPERAATORI VASTUTUS... 3 OPERAATORI OHUTUSABINÕUD... 3 HOIATUSMÄRGID... 4 TRANSPORT, KÄSITSEMINE, PAIGALDAMINE... 4 MAHA LAADIMINE JA KÄSITSEMINE... 4 PAKEND... 5 PAIGALDAMINE... 5 ÜLDISED KONTROLLID... 5 TEHNILISED ANDMED... 5 KASUTAMINE... 5 MASINA KAVAND... 5 MASINA KIRJELDUS... 6 OHUTUSSÜSTEEMID... 7 PÕHILISED TEHNILISED ANDMED... 7 KESKKONNA TINGIMUSED... 8 MÜRATASE... 8 KASUTAMINE... 8 JUHTNUPUD JA INSTRUMENDID... 8 KASUTUSJUHEND... 9 MASINA KASUTAMINE... 9 MASINA PEATAMINE PROBLEEMID JA LAHENDUSED PROBLEEMID JA LAHENDUSED PUHASTAMINE JA HOOLDAMINE PUHASTAMINE PERIOODILINE HOOLDAMINE HOOLDUSTABEL PERIOODILISED KONTROLLID ERAKORRALINE HOOLDAMINE DEMONTAA, UTILISEERIMINE DEMONTAA UTILISEERIMINE SKEEMID KAITSMEKILP RELEEPANEEL ELEKTRISKEEM HÜDRAULIKA SKEEM (1) D 1

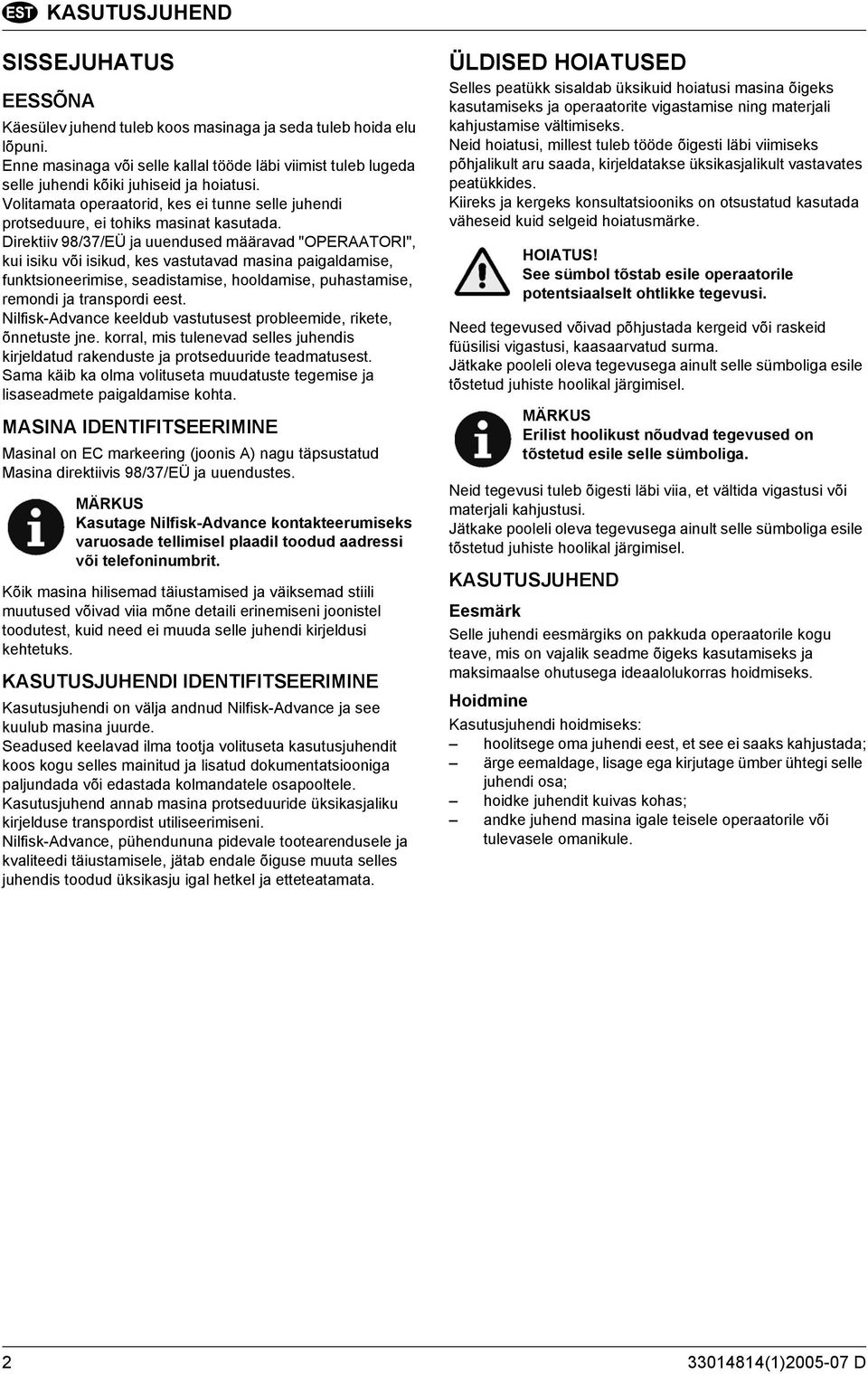

4 KASUTUSJUHEND SISSEJUHATUS EESSÕNA Käesülev juhend tuleb koos masinaga ja seda tuleb hoida elu lõpuni. Enne masinaga või selle kallal tööde läbi viimist tuleb lugeda selle juhendi kõiki juhiseid ja hoiatusi. Volitamata operaatorid, kes ei tunne selle juhendi protseduure, ei tohiks masinat kasutada. Direktiiv 98/37/EÜ ja uuendused määravad "OPERAATORI", kui isiku või isikud, kes vastutavad masina paigaldamise, funktsioneerimise, seadistamise, hooldamise, puhastamise, remondi ja transpordi eest. Nilfisk-Advance keeldub vastutusest probleemide, rikete, õnnetuste jne. korral, mis tulenevad selles juhendis kirjeldatud rakenduste ja protseduuride teadmatusest. Sama käib ka olma volituseta muudatuste tegemise ja lisaseadmete paigaldamise kohta. MASINA IDENTIFITSEERIMINE Masinal on EC markeering (joonis A) nagu täpsustatud Masina direktiivis 98/37/EÜ ja uuendustes. MÄRKUS Kasutage Nilfisk-Advance kontakteerumiseks varuosade tellimisel plaadil toodud aadressi või telefoninumbrit. Kõik masina hilisemad täiustamised ja väiksemad stiili muutused võivad viia mõne detaili erinemiseni joonistel toodutest, kuid need ei muuda selle juhendi kirjeldusi kehtetuks. KASUTUSJUHENDI IDENTIFITSEERIMINE Kasutusjuhendi on välja andnud Nilfisk-Advance ja see kuulub masina juurde. Seadused keelavad ilma tootja volituseta kasutusjuhendit koos kogu selles mainitud ja lisatud dokumentatsiooniga paljundada või edastada kolmandatele osapooltele. Kasutusjuhend annab masina protseduuride üksikasjaliku kirjelduse transpordist utiliseerimiseni. Nilfisk-Advance, pühendununa pidevale tootearendusele ja kvaliteedi täiustamisele, jätab endale õiguse muuta selles juhendis toodud üksikasju igal hetkel ja etteteatamata. ÜLDISED HOIATUSED Selles peatükk sisaldab üksikuid hoiatusi masina õigeks kasutamiseks ja operaatorite vigastamise ning materjali kahjustamise vältimiseks. Neid hoiatusi, millest tuleb tööde õigesti läbi viimiseks põhjalikult aru saada, kirjeldatakse üksikasjalikult vastavates peatükkides. Kiireks ja kergeks konsultatsiooniks on otsustatud kasutada väheseid kuid selgeid hoiatusmärke. HOIATUS! See sümbol tõstab esile operaatorile potentsiaalselt ohtlikke tegevusi. Need tegevused võivad põhjustada kergeid või raskeid füüsilisi vigastusi, kaasaarvatud surma. Jätkake pooleli oleva tegevusega ainult selle sümboliga esile tõstetud juhiste hoolikal järgimisel. MÄRKUS Erilist hoolikust nõudvad tegevused on tõstetud esile selle sümboliga. Neid tegevusi tuleb õigesti läbi viia, et vältida vigastusi või materjali kahjustusi. Jätkake pooleli oleva tegevusega ainult selle sümboliga esile tõstetud juhiste hoolikal järgimisel. KASUTUSJUHEND Eesmärk Selle juhendi eesmärgiks on pakkuda operaatorile kogu teave, mis on vajalik seadme õigeks kasutamiseks ja maksimaalse ohutusega ideaalolukorras hoidmiseks. Hoidmine Kasutusjuhendi hoidmiseks: hoolitsege oma juhendi eest, et see ei saaks kahjustada; ärge eemaldage, lisage ega kirjutage ümber ühtegi selle juhendi osa; hoidke juhendit kuivas kohas; andke juhend masina igale teisele operaatorile või tulevasele omanikule (1) D

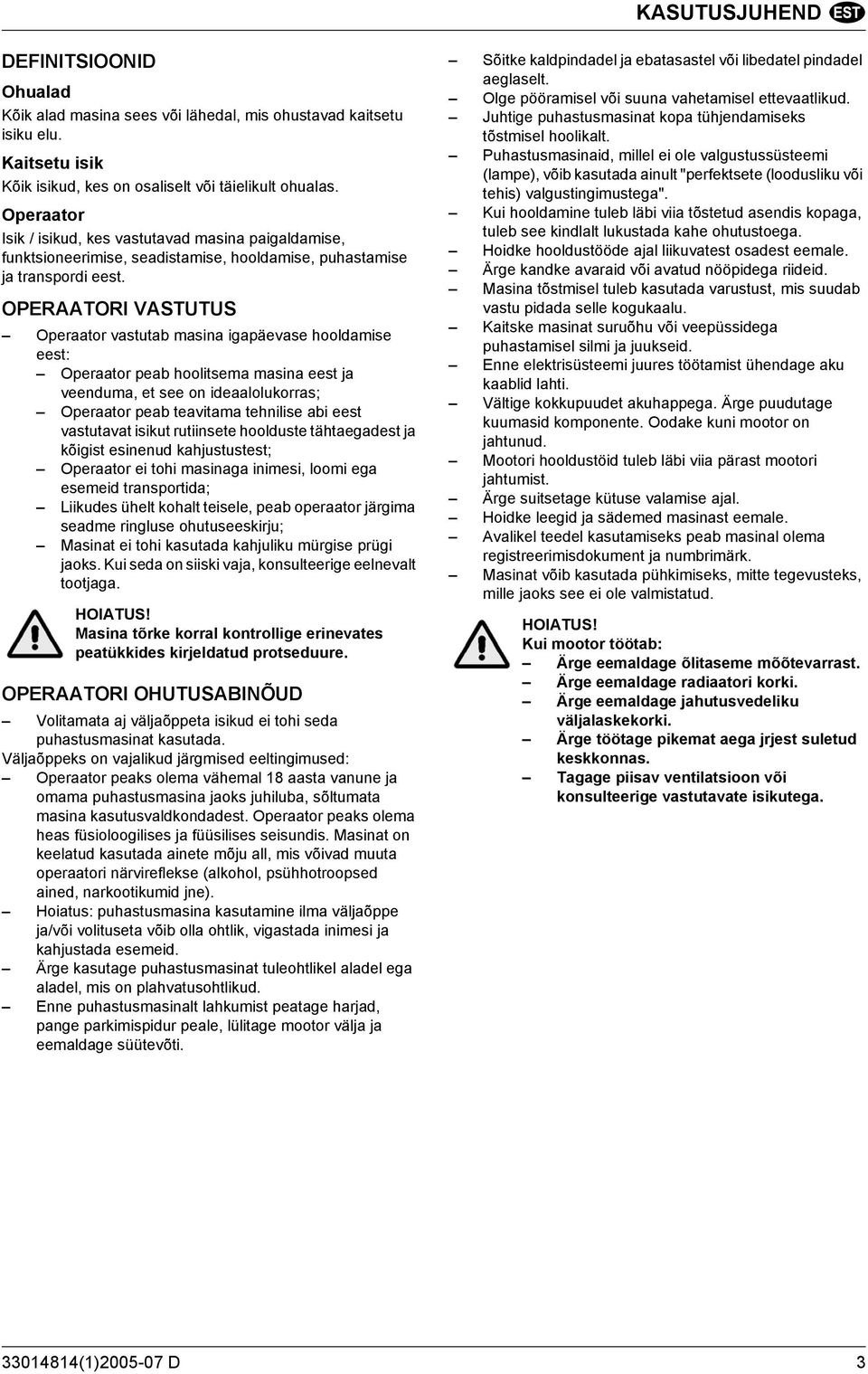

5 KASUTUSJUHEND DEFINITSIOONID Ohualad Kõik alad masina sees või lähedal, mis ohustavad kaitsetu isiku elu. Kaitsetu isik Kõik isikud, kes on osaliselt või täielikult ohualas. Operaator Isik / isikud, kes vastutavad masina paigaldamise, funktsioneerimise, seadistamise, hooldamise, puhastamise ja transpordi eest. OPERAATORI VASTUTUS Operaator vastutab masina igapäevase hooldamise eest: Operaator peab hoolitsema masina eest ja veenduma, et see on ideaalolukorras; Operaator peab teavitama tehnilise abi eest vastutavat isikut rutiinsete hoolduste tähtaegadest ja kõigist esinenud kahjustustest; Operaator ei tohi masinaga inimesi, loomi ega esemeid transportida; Liikudes ühelt kohalt teisele, peab operaator järgima seadme ringluse ohutuseeskirju; Masinat ei tohi kasutada kahjuliku mürgise prügi jaoks. Kui seda on siiski vaja, konsulteerige eelnevalt tootjaga. HOIATUS! Masina tõrke korral kontrollige erinevates peatükkides kirjeldatud protseduure. OPERAATORI OHUTUSABINÕUD Volitamata aj väljaõppeta isikud ei tohi seda puhastusmasinat kasutada. Väljaõppeks on vajalikud järgmised eeltingimused: Operaator peaks olema vähemal 18 aasta vanune ja omama puhastusmasina jaoks juhiluba, sõltumata masina kasutusvaldkondadest. Operaator peaks olema heas füsioloogilises ja füüsilises seisundis. Masinat on keelatud kasutada ainete mõju all, mis võivad muuta operaatori närvireflekse (alkohol, psühhotroopsed ained, narkootikumid jne). Hoiatus: puhastusmasina kasutamine ilma väljaõppe ja/või volituseta võib olla ohtlik, vigastada inimesi ja kahjustada esemeid. Ärge kasutage puhastusmasinat tuleohtlikel aladel ega aladel, mis on plahvatusohtlikud. Enne puhastusmasinalt lahkumist peatage harjad, pange parkimispidur peale, lülitage mootor välja ja eemaldage süütevõti. Sõitke kaldpindadel ja ebatasastel või libedatel pindadel aeglaselt. Olge pööramisel või suuna vahetamisel ettevaatlikud. Juhtige puhastusmasinat kopa tühjendamiseks tõstmisel hoolikalt. Puhastusmasinaid, millel ei ole valgustussüsteemi (lampe), võib kasutada ainult "perfektsete (loodusliku või tehis) valgustingimustega". Kui hooldamine tuleb läbi viia tõstetud asendis kopaga, tuleb see kindlalt lukustada kahe ohutustoega. Hoidke hooldustööde ajal liikuvatest osadest eemale. Ärge kandke avaraid või avatud nööpidega riideid. Masina tõstmisel tuleb kasutada varustust, mis suudab vastu pidada selle kogukaalu. Kaitske masinat suruõhu või veepüssidega puhastamisel silmi ja juukseid. Enne elektrisüsteemi juures töötamist ühendage aku kaablid lahti. Vältige kokkupuudet akuhappega. Ärge puudutage kuumasid komponente. Oodake kuni mootor on jahtunud. Mootori hooldustöid tuleb läbi viia pärast mootori jahtumist. Ärge suitsetage kütuse valamise ajal. Hoidke leegid ja sädemed masinast eemale. Avalikel teedel kasutamiseks peab masinal olema registreerimisdokument ja numbrimärk. Masinat võib kasutada pühkimiseks, mitte tegevusteks, mille jaoks see ei ole valmistatud. HOIATUS! Kui mootor töötab: Ärge eemaldage õlitaseme mõõtevarrast. Ärge eemaldage radiaatori korki. Ärge eemaldage jahutusvedeliku väljalaskekorki. Ärge töötage pikemat aega jrjest suletud keskkonnas. Tagage piisav ventilatsioon või konsulteerige vastutavate isikutega (1) D 3

6 KASUTUSJUHEND HOIATUSMÄRGID HOIATUS kleepsud on toodud masinal. Neid tuleb enne masina kasutamist lugeda. Kui kustutamatud kleepsud muutuvad loetamatuks, asendage nad sarnastega (Joonis B). 1. KAITSKE OMA KÄSI (KINDAD) 2. KAITSKE OMA SILMASID (KAITSEPRILLID) 3. KAITSKE HINGAMISAVASID (MASK) 4. HOIATUS (ÜLDISE OHU OLUKORD INIMESTELE JA MOOTORILE) 5. HOIATUS (ELEKTRILISE OHU OLUKORD INIMESTELE JA MOOTORILE) 6. HOIATUS (SOOJAALLIKATE OHU OLUKORD INIMESTELE JA MOOTORILE) 7. ON TÄIESTI KEELATUD PEALKIRJAS VIIDATUD TEGEVUST LÄBI VIIA 8. ON TÄIESTI KEELATUD LIIKUVATE OSADEGA VIIA LÄBI HOOLDUSTÖID 9. ON TÄIESTI KEELATUD EEMALDADA VÕI MUUTA OHUTUSSEADMEID TRANSPORT, KÄSITSEMINE, PAIGALDAMINE HOIATUS! Näidake selle peatükki juhiseid kõigile masina transpordi ja käsitsemise eest vastutavatele isikutele. MÄRKUS Kergema konsulteerimise jaoks on kasulik teha sellest peatükist koopiad eraldi raamatukesena. HOIATUS! Ohutuse kaalutlutel tuleb liikuvad osad enne transporti kinnitada. MAHA LAADIMINE JA KÄSITSEMINE (Vt. joonis C) Puhastusmasinat tõstes ja transportides kasutage AINULT tõstukit või sildkraanat, millel on piisav tõstevõime ning tõstmiseks sobivate turvakonksudega varustatud kette. Teiste süsteemide kasutamine MUUDAB GARANTII võimalike kahjustuste suhtes AUTOMAATSELT KEHTETUKS. Kasutage konksusid (1, joonis D). Tõstke ainult tühja kopaga. Õige maha laadimise ja käsitsemise tegevuste jaoks on soovitatav, et kohal on kaks kiivrit, kindaid ja turvasaapaid kandvat operaatorit. Need operaatorid peaksid olema väga tähelepanalikud kõigi transpordi etappide ajal ja peaksid viibima masinast ohutul kaugusel, kui lähedal olemine ei ole absoluutselt vajalik. HOIATUS! Keegi teine ei tohiks olla masina lähedal, et vältida kontakti, kui mõni osa või muu ese peaks juhtumisi kukkuma. HOIATUS! Maha laadimisel arvestage mööduvate inimeste ja sõidukitega (1) D

7 KASUTUSJUHEND Enne masina käsitsemist tuleb teekonda masina parkimiskohast paigaldamiskohani kontrollida ohualade suhtes. MÄRKUS Kontrollige, et põrand ei oleks ebatasane, vältige suuri kiiruseid ja vältige transporditava masina liigset õõtsumist. HOIATUS! Keelatud on ronida masinale ja seista või kõndida selle all. Tõstke masinat või kaste vastavalt vajadusele masina käsitsemiseks. PAKEND Pakend tuleb ladustada vastavalt kehtivatele seadustele. PAIGALDAMINE Tarnimisel on masin täielikult kokku pandud ja ideaalses tööolukorras, niiet see ei vaja kliendipoolset paigaldamist. ÜLDISED KONTROLLID Veenduge, et masinat on enne tarnimist kontrollitud (kontrollige garantiid). Kontrollige, et masin ei oleks transpordil saanud viga ja viige läbi esimesed masina tööks seadistemise tegevused vastavalt juhendi juhistele. Kontrollige hüdraulikasüsteemi õli taset paagis. Kontrollige pidurivedeliku taset. Kontrollige mootori õlitaset. Kontrollige radiaatori jahutusvedeliku taset. Tankige. Käivitage masin. Järgige kõiki hooldusjuhiseid. TEHNILISED ANDMED KASUTAMINE SR 1700 D puhastusmasin on tehtud kogu tööstus- ja linnapuhastamise tsükli jaoks: pühkimine, jäätmete kogumine ja tühjendamine. Pühkimise viib läbi üks või mitu külgharja, mis liigutavad jäätmed masina keskele ja silindriline põhihari pühib kogutud jäätmed koppa. Tolmu kogub ja ohjeldab ventilaator. Keskkonda lastav õhk on filtriga filtreeritud. Koppa kogutud jäätmeid või tühjendada maapinnale või spetsiaalsetesse kastidesse maksimaalselt mm kõrguselt. MASINA KAVAND (Vt joonis E) MÄRKUS Kõik teised kirjeldamata kasutamisviisid võivad kahjustada masinat või vigastada operaatoreid. 1. Ventilaator 2. Külghari 3. Hüdraulikasüsteemi õli mahuti 4. Rooliratas 5. Kütusepaak 6. Ajamihüdraulika mootor 7. Puhur 8. Tagumine ratas 9. Raam 10. Mootor 11. Ajami hüdrauliline pump 12. Põhiharja hüdraulika mootor 13. Põhihari 14. Lisavarustuse hüdrauliline pump 15. Tolmu imemise filter 16. Kopp 17. Esimesed rattad 18. Külgharja hüdraulika mootor (1) D 5

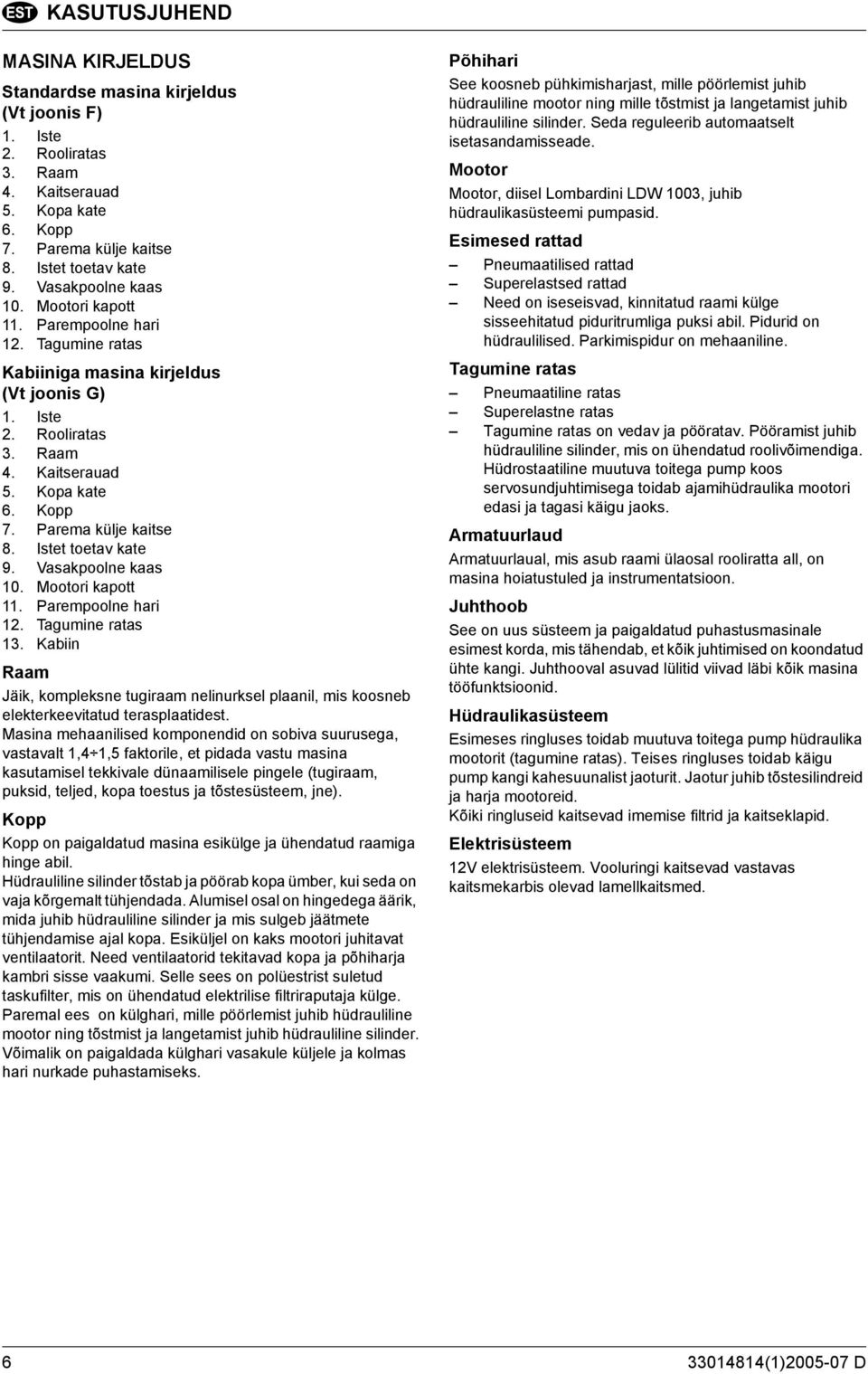

8 KASUTUSJUHEND MASINA KIRJELDUS Standardse masina kirjeldus (Vt joonis F) 1. Iste 2. Rooliratas 3. Raam 4. Kaitserauad 5. Kopa kate 6. Kopp 7. Parema külje kaitse 8. Istet toetav kate 9. Vasakpoolne kaas 10. Mootori kapott 11. Parempoolne hari 12. Tagumine ratas Kabiiniga masina kirjeldus (Vt joonis G) 1. Iste 2. Rooliratas 3. Raam 4. Kaitserauad 5. Kopa kate 6. Kopp 7. Parema külje kaitse 8. Istet toetav kate 9. Vasakpoolne kaas 10. Mootori kapott 11. Parempoolne hari 12. Tagumine ratas 13. Kabiin Raam Jäik, kompleksne tugiraam nelinurksel plaanil, mis koosneb elekterkeevitatud terasplaatidest. Masina mehaanilised komponendid on sobiva suurusega, vastavalt 1,4 1,5 faktorile, et pidada vastu masina kasutamisel tekkivale dünaamilisele pingele (tugiraam, puksid, teljed, kopa toestus ja tõstesüsteem, jne). Kopp Kopp on paigaldatud masina esikülge ja ühendatud raamiga hinge abil. Hüdrauliline silinder tõstab ja pöörab kopa ümber, kui seda on vaja kõrgemalt tühjendada. Alumisel osal on hingedega äärik, mida juhib hüdrauliline silinder ja mis sulgeb jäätmete tühjendamise ajal kopa. Esiküljel on kaks mootori juhitavat ventilaatorit. Need ventilaatorid tekitavad kopa ja põhiharja kambri sisse vaakumi. Selle sees on polüestrist suletud taskufilter, mis on ühendatud elektrilise filtriraputaja külge. Paremal ees on külghari, mille pöörlemist juhib hüdrauliline mootor ning tõstmist ja langetamist juhib hüdrauliline silinder. Võimalik on paigaldada külghari vasakule küljele ja kolmas hari nurkade puhastamiseks. Põhihari See koosneb pühkimisharjast, mille pöörlemist juhib hüdrauliline mootor ning mille tõstmist ja langetamist juhib hüdrauliline silinder. Seda reguleerib automaatselt isetasandamisseade. Mootor Mootor, diisel Lombardini LDW 1003, juhib hüdraulikasüsteemi pumpasid. Esimesed rattad Pneumaatilised rattad Superelastsed rattad Need on iseseisvad, kinnitatud raami külge sisseehitatud piduritrumliga puksi abil. Pidurid on hüdraulilised. Parkimispidur on mehaaniline. Tagumine ratas Pneumaatiline ratas Superelastne ratas Tagumine ratas on vedav ja pööratav. Pööramist juhib hüdrauliline silinder, mis on ühendatud roolivõimendiga. Hüdrostaatiline muutuva toitega pump koos servosundjuhtimisega toidab ajamihüdraulika mootori edasi ja tagasi käigu jaoks. Armatuurlaud Armatuurlaual, mis asub raami ülaosal rooliratta all, on masina hoiatustuled ja instrumentatsioon. Juhthoob See on uus süsteem ja paigaldatud puhastusmasinale esimest korda, mis tähendab, et kõik juhtimised on koondatud ühte kangi. Juhthooval asuvad lülitid viivad läbi kõik masina tööfunktsioonid. Hüdraulikasüsteem Esimeses ringluses toidab muutuva toitega pump hüdraulika mootorit (tagumine ratas). Teises ringluses toidab käigu pump kangi kahesuunalist jaoturit. Jaotur juhib tõstesilindreid ja harja mootoreid. Kõiki ringluseid kaitsevad imemise filtrid ja kaitseklapid. Elektrisüsteem 12V elektrisüsteem. Vooluringi kaitsevad vastavas kaitsmekarbis olevad lamellkaitsmed (1) D

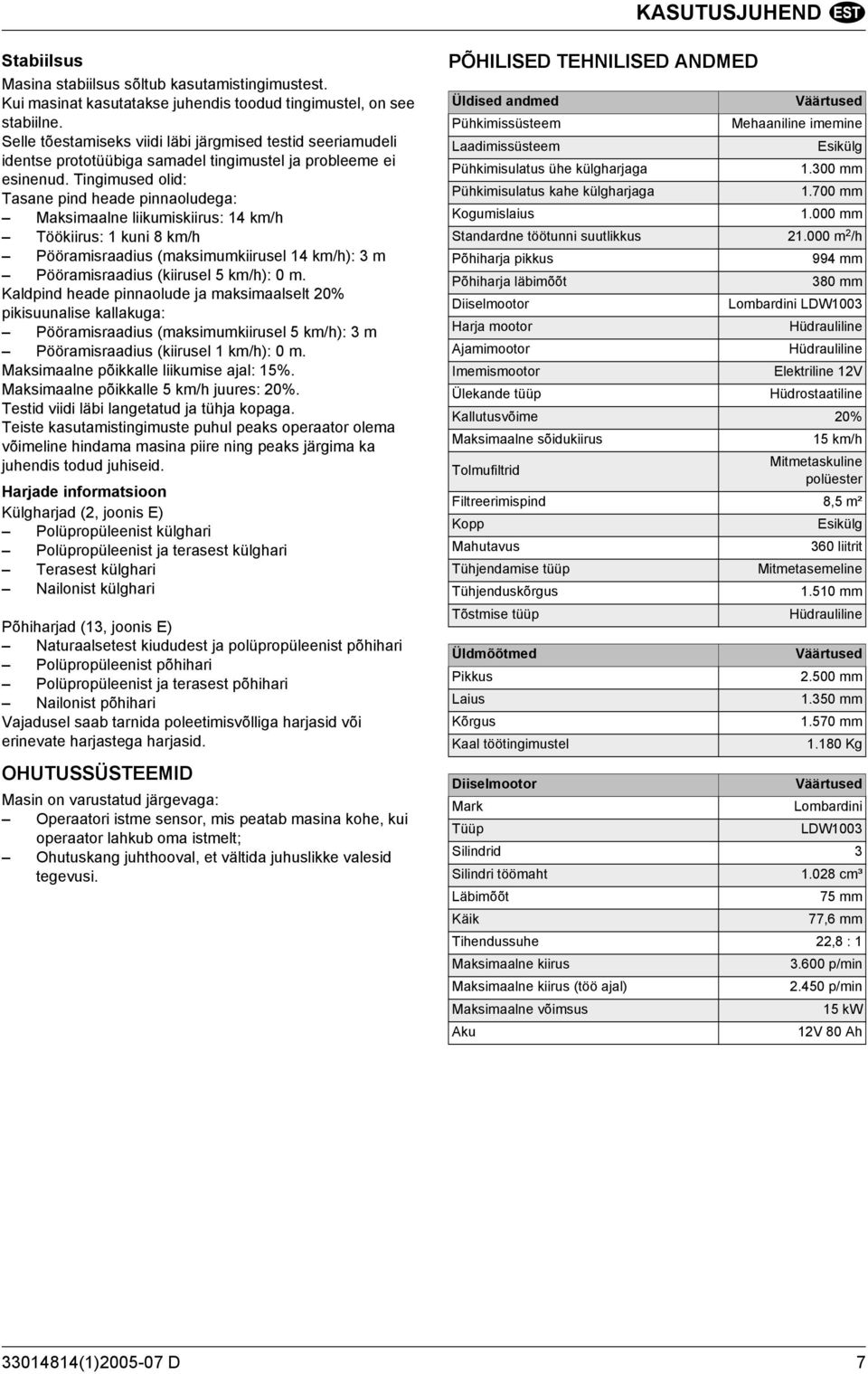

9 KASUTUSJUHEND Stabiilsus Masina stabiilsus sõltub kasutamistingimustest. Kui masinat kasutatakse juhendis toodud tingimustel, on see stabiilne. Selle tõestamiseks viidi läbi järgmised testid seeriamudeli identse prototüübiga samadel tingimustel ja probleeme ei esinenud. Tingimused olid: Tasane pind heade pinnaoludega: Maksimaalne liikumiskiirus: 14 km/h Töökiirus: 1 kuni 8 km/h Pööramisraadius (maksimumkiirusel 14 km/h): 3 m Pööramisraadius (kiirusel 5 km/h): 0 m. Kaldpind heade pinnaolude ja maksimaalselt 20% pikisuunalise kallakuga: Pööramisraadius (maksimumkiirusel 5 km/h): 3 m Pööramisraadius (kiirusel 1 km/h): 0 m. Maksimaalne põikkalle liikumise ajal: 15%. Maksimaalne põikkalle 5 km/h juures: 20%. Testid viidi läbi langetatud ja tühja kopaga. Teiste kasutamistingimuste puhul peaks operaator olema võimeline hindama masina piire ning peaks järgima ka juhendis todud juhiseid. Harjade informatsioon Külgharjad (2, joonis E) Polüpropüleenist külghari Polüpropüleenist ja terasest külghari Terasest külghari Nailonist külghari Põhiharjad (13, joonis E) Naturaalsetest kiududest ja polüpropüleenist põhihari Polüpropüleenist põhihari Polüpropüleenist ja terasest põhihari Nailonist põhihari Vajadusel saab tarnida poleetimisvõlliga harjasid või erinevate harjastega harjasid. OHUTUSSÜSTEEMID Masin on varustatud järgevaga: Operaatori istme sensor, mis peatab masina kohe, kui operaator lahkub oma istmelt; Ohutuskang juhthooval, et vältida juhuslikke valesid tegevusi. PÕHILISED TEHNILISED ANDMED Üldised andmed Väärtused Pühkimissüsteem Mehaaniline imemine Laadimissüsteem Esikülg Pühkimisulatus ühe külgharjaga mm Pühkimisulatus kahe külgharjaga mm Kogumislaius mm Standardne töötunni suutlikkus m 2 /h Põhiharja pikkus 994 mm Põhiharja läbimõõt 380 mm Diiselmootor Lombardini LDW1003 Harja mootor Hüdrauliline Ajamimootor Hüdrauliline Imemismootor Elektriline 12V Ülekande tüüp Hüdrostaatiline Kallutusvõime 20% Maksimaalne sõidukiirus 15 km/h Tolmufiltrid Mitmetaskuline polüester Filtreerimispind 8,5 m² Kopp Esikülg Mahutavus 360 liitrit Tühjendamise tüüp Mitmetasemeline Tühjenduskõrgus mm Tõstmise tüüp Hüdrauliline Üldmõõtmed Pikkus Laius Kõrgus Kaal töötingimustel Väärtused mm mm mm Kg Diiselmootor Väärtused Mark Lombardini Tüüp LDW1003 Silindrid 3 Silindri töömaht cm³ Läbimõõt 75 mm Käik 77,6 mm Tihendussuhe 22,8 : 1 Maksimaalne kiirus p/min Maksimaalne kiirus (töö ajal) p/min Maksimaalne võimsus 15 kw Aku 12V 80 Ah (1) D 7

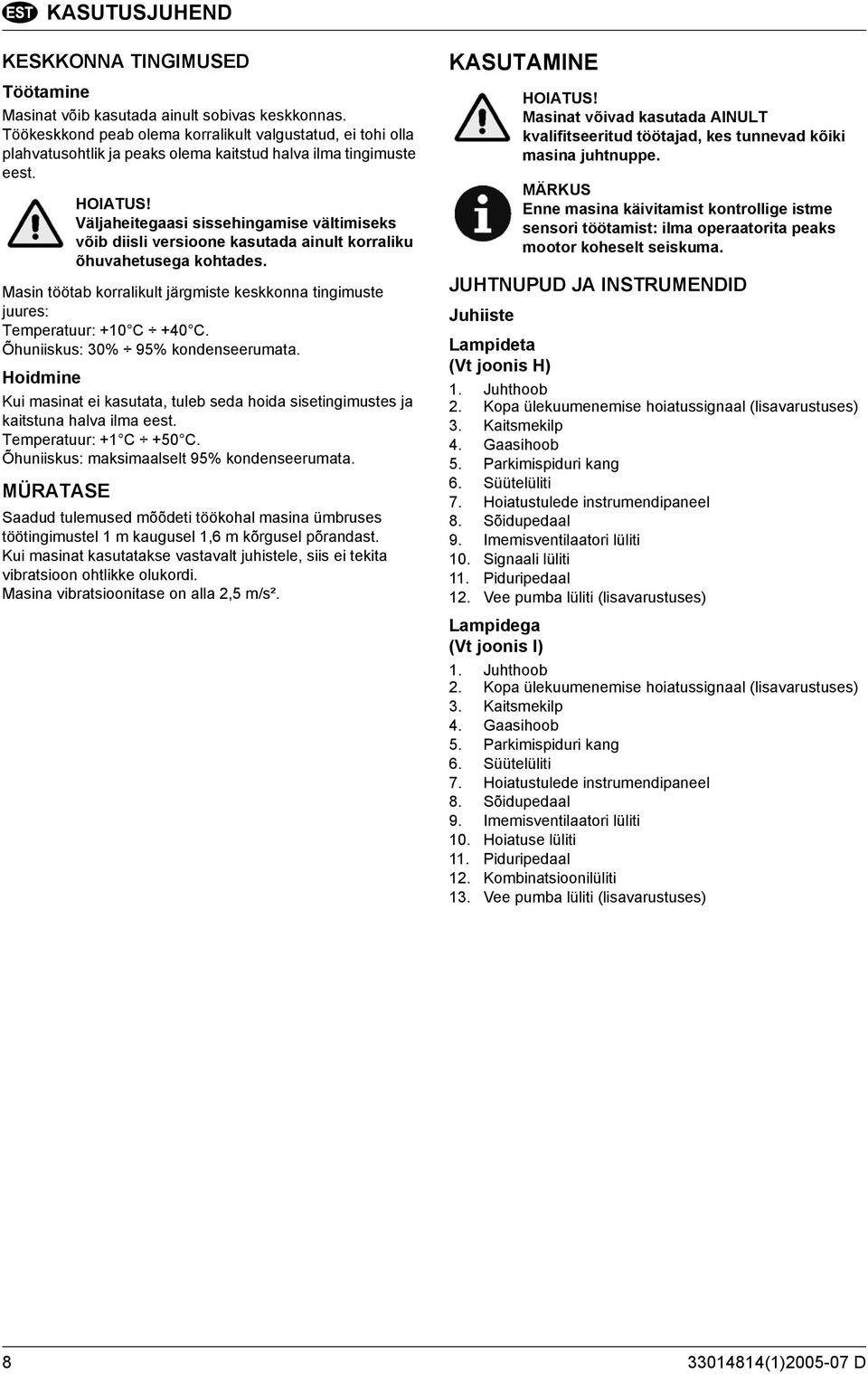

10 KASUTUSJUHEND KESKKONNA TINGIMUSED Töötamine Masinat võib kasutada ainult sobivas keskkonnas. Töökeskkond peab olema korralikult valgustatud, ei tohi olla plahvatusohtlik ja peaks olema kaitstud halva ilma tingimuste eest. HOIATUS! Väljaheitegaasi sissehingamise vältimiseks võib diisli versioone kasutada ainult korraliku õhuvahetusega kohtades. Masin töötab korralikult järgmiste keskkonna tingimuste juures: Temperatuur: +10 C +40 C. Õhuniiskus: 30% 95% kondenseerumata. Hoidmine Kui masinat ei kasutata, tuleb seda hoida sisetingimustes ja kaitstuna halva ilma eest. Temperatuur: +1 C +50 C. Õhuniiskus: maksimaalselt 95% kondenseerumata. MÜRATASE Saadud tulemused mõõdeti töökohal masina ümbruses töötingimustel 1 m kaugusel 1,6 m kõrgusel põrandast. Kui masinat kasutatakse vastavalt juhistele, siis ei tekita vibratsioon ohtlikke olukordi. Masina vibratsioonitase on alla 2,5 m/s². KASUTAMINE HOIATUS! Masinat võivad kasutada AINULT kvalifitseeritud töötajad, kes tunnevad kõiki masina juhtnuppe. MÄRKUS Enne masina käivitamist kontrollige istme sensori töötamist: ilma operaatorita peaks mootor koheselt seiskuma. JUHTNUPUD JA INSTRUMENDID Juhiiste Lampideta (Vt joonis H) 1. Juhthoob 2. Kopa ülekuumenemise hoiatussignaal (lisavarustuses) 3. Kaitsmekilp 4. Gaasihoob 5. Parkimispiduri kang 6. Süütelüliti 7. Hoiatustulede instrumendipaneel 8. Sõidupedaal 9. Imemisventilaatori lüliti 10. Signaali lüliti 11. Piduripedaal 12. Vee pumba lüliti (lisavarustuses) Lampidega (Vt joonis I) 1. Juhthoob 2. Kopa ülekuumenemise hoiatussignaal (lisavarustuses) 3. Kaitsmekilp 4. Gaasihoob 5. Parkimispiduri kang 6. Süütelüliti 7. Hoiatustulede instrumendipaneel 8. Sõidupedaal 9. Imemisventilaatori lüliti 10. Hoiatuse lüliti 11. Piduripedaal 12. Kombinatsioonilüliti 13. Vee pumba lüliti (lisavarustuses) (1) D

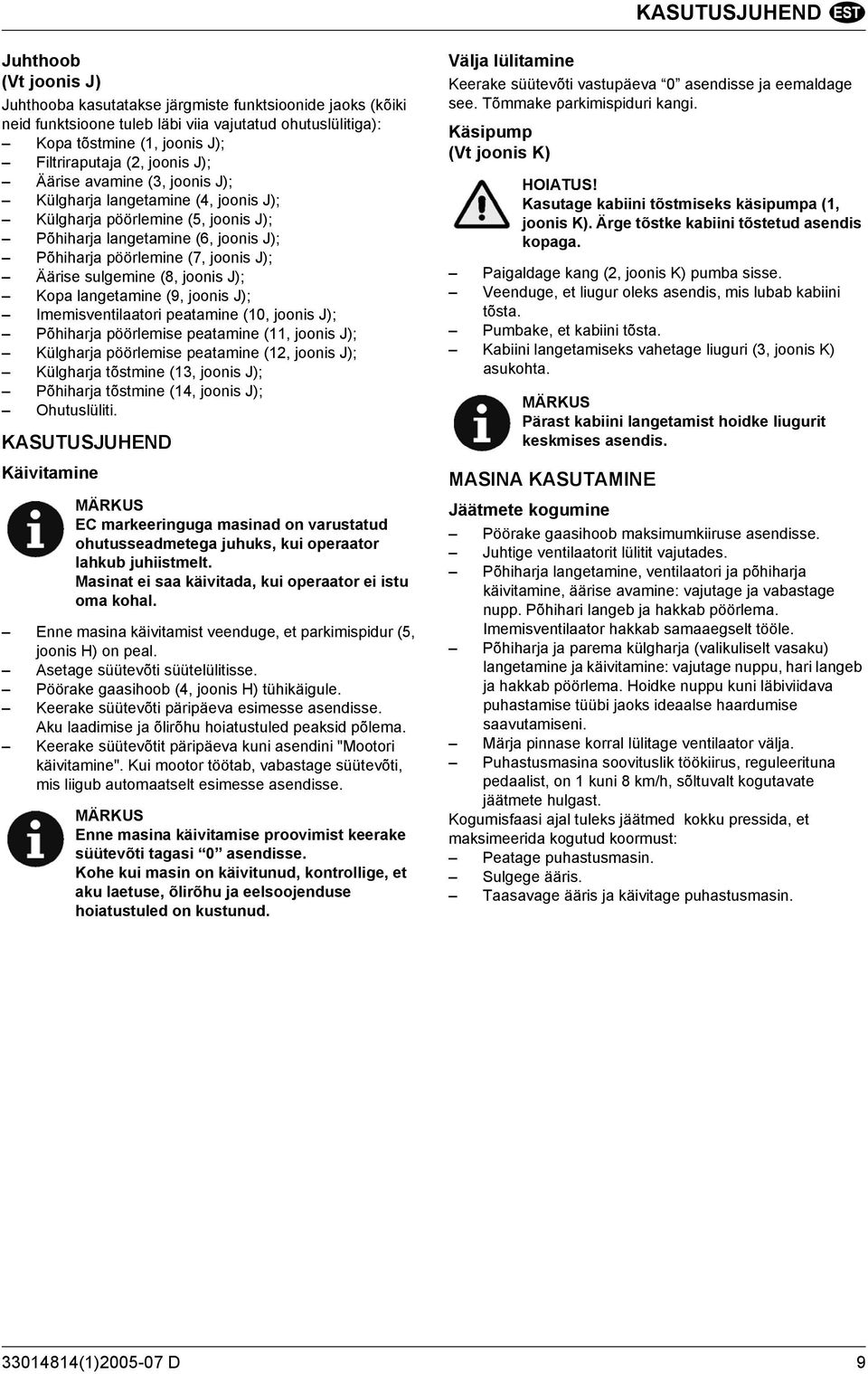

11 KASUTUSJUHEND Juhthoob (Vt joonis J) Juhthooba kasutatakse järgmiste funktsioonide jaoks (kõiki neid funktsioone tuleb läbi viia vajutatud ohutuslülitiga): Kopa tõstmine (1, joonis J); Filtriraputaja (2, joonis J); Äärise avamine (3, joonis J); Külgharja langetamine (4, joonis J); Külgharja pöörlemine (5, joonis J); Põhiharja langetamine (6, joonis J); Põhiharja pöörlemine (7, joonis J); Äärise sulgemine (8, joonis J); Kopa langetamine (9, joonis J); Imemisventilaatori peatamine (10, joonis J); Põhiharja pöörlemise peatamine (11, joonis J); Külgharja pöörlemise peatamine (12, joonis J); Külgharja tõstmine (13, joonis J); Põhiharja tõstmine (14, joonis J); Ohutuslüliti. KASUTUSJUHEND Käivitamine MÄRKUS EC markeeringuga masinad on varustatud ohutusseadmetega juhuks, kui operaator lahkub juhiistmelt. Masinat ei saa käivitada, kui operaator ei istu oma kohal. Enne masina käivitamist veenduge, et parkimispidur (5, joonis H) on peal. Asetage süütevõti süütelülitisse. Pöörake gaasihoob (4, joonis H) tühikäigule. Keerake süütevõti päripäeva esimesse asendisse. Aku laadimise ja õlirõhu hoiatustuled peaksid põlema. Keerake süütevõtit päripäeva kuni asendini "Mootori käivitamine". Kui mootor töötab, vabastage süütevõti, mis liigub automaatselt esimesse asendisse. MÄRKUS Enne masina käivitamise proovimist keerake süütevõti tagasi 0 asendisse. Kohe kui masin on käivitunud, kontrollige, et aku laetuse, õlirõhu ja eelsoojenduse hoiatustuled on kustunud. Välja lülitamine Keerake süütevõti vastupäeva 0 asendisse ja eemaldage see. Tõmmake parkimispiduri kangi. Käsipump (Vt joonis K) HOIATUS! Kasutage kabiini tõstmiseks käsipumpa (1, joonis K). Ärge tõstke kabiini tõstetud asendis kopaga. Paigaldage kang (2, joonis K) pumba sisse. Veenduge, et liugur oleks asendis, mis lubab kabiini tõsta. Pumbake, et kabiini tõsta. Kabiini langetamiseks vahetage liuguri (3, joonis K) asukohta. MÄRKUS Pärast kabiini langetamist hoidke liugurit keskmises asendis. MASINA KASUTAMINE Jäätmete kogumine Pöörake gaasihoob maksimumkiiruse asendisse. Juhtige ventilaatorit lülitit vajutades. Põhiharja langetamine, ventilaatori ja põhiharja käivitamine, äärise avamine: vajutage ja vabastage nupp. Põhihari langeb ja hakkab pöörlema. Imemisventilaator hakkab samaaegselt tööle. Põhiharja ja parema külgharja (valikuliselt vasaku) langetamine ja käivitamine: vajutage nuppu, hari langeb ja hakkab pöörlema. Hoidke nuppu kuni läbiviidava puhastamise tüübi jaoks ideaalse haardumise saavutamiseni. Märja pinnase korral lülitage ventilaator välja. Puhastusmasina soovituslik töökiirus, reguleerituna pedaalist, on 1 kuni 8 km/h, sõltuvalt kogutavate jäätmete hulgast. Kogumisfaasi ajal tuleks jäätmed kokku pressida, et maksimeerida kogutud koormust: Peatage puhastusmasin. Sulgege ääris. Taasavage ääris ja käivitage puhastusmasin (1) D 9

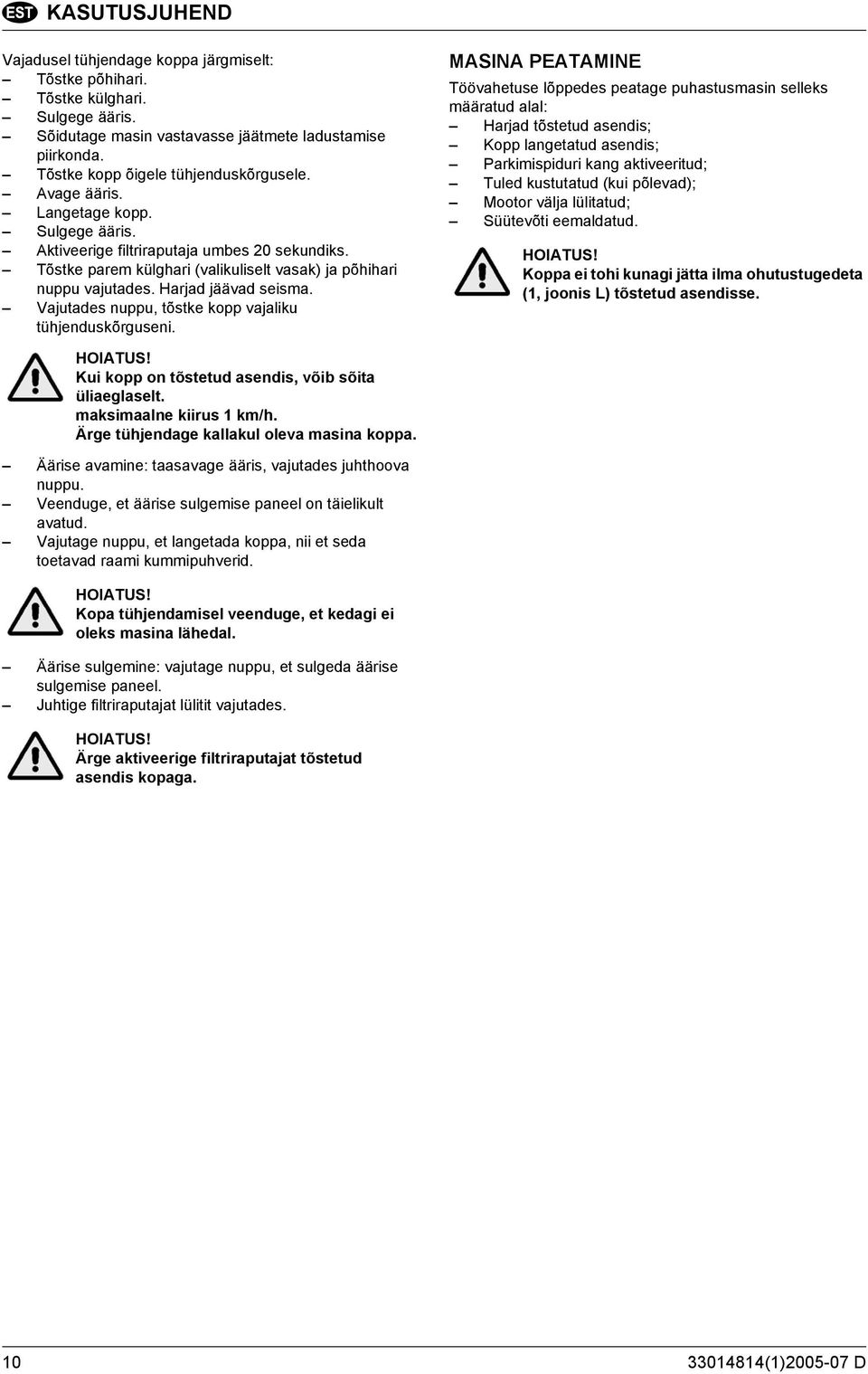

12 KASUTUSJUHEND Vajadusel tühjendage koppa järgmiselt: Tõstke põhihari. Tõstke külghari. Sulgege ääris. Sõidutage masin vastavasse jäätmete ladustamise piirkonda. Tõstke kopp õigele tühjenduskõrgusele. Avage ääris. Langetage kopp. Sulgege ääris. Aktiveerige filtriraputaja umbes 20 sekundiks. Tõstke parem külghari (valikuliselt vasak) ja põhihari nuppu vajutades. Harjad jäävad seisma. Vajutades nuppu, tõstke kopp vajaliku tühjenduskõrguseni. MASINA PEATAMINE Töövahetuse lõppedes peatage puhastusmasin selleks määratud alal: Harjad tõstetud asendis; Kopp langetatud asendis; Parkimispiduri kang aktiveeritud; Tuled kustutatud (kui põlevad); Mootor välja lülitatud; Süütevõti eemaldatud. HOIATUS! Koppa ei tohi kunagi jätta ilma ohutustugedeta (1, joonis L) tõstetud asendisse. HOIATUS! Kui kopp on tõstetud asendis, võib sõita üliaeglaselt. maksimaalne kiirus 1 km/h. Ärge tühjendage kallakul oleva masina koppa. Äärise avamine: taasavage ääris, vajutades juhthoova nuppu. Veenduge, et äärise sulgemise paneel on täielikult avatud. Vajutage nuppu, et langetada koppa, nii et seda toetavad raami kummipuhverid. HOIATUS! Kopa tühjendamisel veenduge, et kedagi ei oleks masina lähedal. Äärise sulgemine: vajutage nuppu, et sulgeda äärise sulgemise paneel. Juhtige filtriraputajat lülitit vajutades. HOIATUS! Ärge aktiveerige filtriraputajat tõstetud asendis kopaga (1) D

13 KASUTUSJUHEND PROBLEEMID JA LAHENDUSED Järgnev tabel näitab tavalisemaid probleeme, mis võivad masina kasutamisel esineda, võimalikke põhjuseid ja soovitatavaid lahendusi. HOIATUS! Kasutades soovitatud lahendust järgige alati vastavaid juhiseid. MÄRKUS Ärge viivitage Nilfisk-Advance kontakteerumisega, kui probleemi ei saa järgmiste juhiste abil lahendada. PROBLEEMID JA LAHENDUSED PROBLEEM PÕHJUS LAHENDUS Raskeid materjale ei kogutud/kasutamisel Liigne sõidukiirus Vähendage sõidukiirust jäid järgi porijäljed. Kerge jälg Reguleerige jälge Kulunud hari Vahetage harjad Harja harjased paindunud või takerdunud Eemaldage takerdunud materjalid terastraati, nööridesse, jne Liigne kogus tolmu jääb maha või väljub Ventilaator ei tööta Lülitage ventilaator sisse läbi äärise Filtrid umbes Puhastage filtreid Materjal viskub ettepoole Äärise tihend katki Vahetage Mootor ei käivitu Vaadake mootori juhendi veaotsingut Masina võimsus vähenenud Pumba õlitoide ebapiisav Kontrollige möödavoolukruvi pinguldust Kontrollige pumba survet (16 kuni 20 baari) Remontige mootor Kulunud mootorid Remontige pump Masin ei sõida Avage möödavool Kontrollige möödavoolukruvi pinguldust Vigane pedaaljuhtimine Kontrollige survet/vahetage pedaal Pumbal või mootoril puudub võimsus Remontige mootor Remontige pump Masin ei pidurda Pidurivedelikku ei ole Täitke vedeliku paak Pidurivedeliku pumba tõrge Remontige pump Õhk süsteemis Pumbake süstem tühjaks Nukksilindri tõrge Vahetage silindrid Kulunud või määrdene hõõrdkate Vahetage hõõrdkate Raske roolivõimendi Lukustunud roolivõimendi Vahetage roolivõimendi Vigane eelisklapp Remontige/vahetage eelisklapp Kopp ei tõuse/lange Lukustunud jaotur Kontrollige jaoturit Lukustunud silinder Kontrollige silindrit Jäätmete kadu kopast Kopa tihend katki Vahetage Filtriraputaja ei tööta Lüliti katki Vahetage Kaitse on läbi Vahetage Liigse mootorikasutuse põhjused: Kulunud süsinikharjad Määrdunud või kulunud laagrid Põlenud armatuur või mähis Vahetage Vahetage Vahetage Filtriraputaja kaitse on läbi Liigne mootorikasutus (vt üleval) Vigane kaitse Vahetage Lühises kaablid Kontrollige süsteemi Mürarikas ventilaator Mootori tõrge Remontige mootor Ventilaator ei tööta Mootori pinge puudub Kontrollige elektrisüsteemi Mootori tõrge Remontige mootor (1) D 11

14 KASUTUSJUHEND PROBLEEM PÕHJUS LAHENDUS Ääris ei avane Silindri surve puudub Kontrollige silindrit Lukustunud sidurdussüsteem Kontrollige sidurdussüsteemi Hari tõstab äärise tihendit Äärise tihend liiga pikk Lühendage/vahetage Vilets imemine Mootori tõrge Remontige mootor Ummistunud või katkine suletud taskufilter Puhastage/vahetage filter Harjad ei pöörle Mootori surve puudub Kontrollige käigu pumba survet (vahetage käigu pump) Lukustunud jaotur Kontrollige jaoturit Mootori tõrge Kontrollige/vahetage mootor Liigne harjade kulumine Raske jälg Kasutage minimaalset jälje laiust Puhastatav pind liiga abrasiivne Liigne/muutunud harja müra Harja ümber on takerdunud materjalid Eemaldage Põhihari ei pöörle Hüdraulikamootori surve puudub Kontrollige pumba survet (vahetage pump) Lukustunud jaotur Vabastage jaotur Hüdraulikamootori tõrge Vahetage mootor Põhihari ei tõuse/lange Lukustunud sidurdussüsteem Kontrollige sidurdussüsteemi Silindri surve puudub Kontrollige pumba survet (vahetage pump) Kulunud silindertihend Vahetage tihend Lukustunud jaotur Vabastage jaotur Külghari ei pöörle Hüdraulikamootori surve puudub Kontrollige pumba survet (vahetage pump) Lukustunud jaotur Vabastage jaotur Mootori tõrge Vahetage Külghari ei tõuse/lange Lukustunud jaotur Vabastage jaotur Kulunud silindertihendid Vahetage tihendid Lukustunud silinder Kontrollige pumba survet (vahetage pump) Ülemine valguskiir väljas Kaitse on läbi Vahetage kaitse Pirnid on läbi Vahetage pirnid Avage suunatule lüliti Vahetage lüliti Pidurituled ei põle Kaitse on läbi Vahetage kaitse Pirnid on läbi Vahetage pirnid Avage tule lüliti Vahetage lüliti Vigased töötuled Kaitsed on läbi Vahetage kaitse Pirnid on läbi Vahetage pirnid Avage tule lüliti Vahetage lüliti Vigased suunatuled Kaitse on läbi Vahetage kaitse Pirn on läbi Vahetage pirnid Vilkumisseade on läbi Vahetage vilkumisseade Avage tule lüliti Vahetage lüliti Avage hoiatuse lüliti Vahetage lüliti Kaitse on läbi Vahetage kaitse (1) D

15 KASUTUSJUHEND PUHASTAMINE JA HOOLDAMINE Masina puhastamist võivad läbi viia ka spetsialiseerumata isikud. Kuid pauhastamise eest vastutav isik peab tundma energiaallika katkestamise põhinuppe ja masina põhiomadusi, et vältida ohtlikke situatsioone. Masina hooldamisega peaksid tegelema erilise väljaõppega isikud, kes tunnevad sügavalt masina t ja selle osasid. Võimalikud on mehaaniline, elektriline ja elektrooniline hooldamine. HOIATUS! Kõiki puhastamis- ja hooldustöid tuleb läbi viia välja lülitatud masinaga. Oodake kuni kõik osad on peatunud ja maha jahtunud. HOIATUS! Kaitske masinat suruõhu püssidega puhastamisel silmi ja juukseid. Kui masin töötab mürgises keskkonnas, kandke tolmufiltril hooldustööde läbiviimisel spetsiaalset maski ja piisavat kaitseriietust. PUHASTAMINE Masina üldine puhastamine Puhastage masina kate, paneelid ja juhtnupud pehme lapiga, kas kuivalt või kergelt pehmesse puhastusvahendi lahusesse kastetult. MÄRKUS Ärge kasutage lahuseid, nagu alkohol, bensiin või etüülatsetaat, sest neet võivad pindasid kahjustada. Eemaldage masina juhtpaneelit (digitaalsed näidikud, valgusindikatorid ja hoiatustuled, lülitid) tolm ja muu pori. MÄRKUS Olge elektriliste osade puhastamisel eriti tähelepanelik. Vajadusel võivadelektrilisi osasid puhastada ainult spetsialiseerunud isikud, kasutades elektriringlusele sobivaid mittekorrodeeruvaid tooteid. PERIOODILINE HOOLDAMINE HOIATUS! Kõiki puhastamis- ja hooldustöid tuleb läbi viia välja lülitatud masinaga. Oodake kuni kõik osad on peatunud ja maha jahtunud. Mootori hooldamise jaoks järgige kasutusjuhendis toodud puhastusmasinale paigaldatud mootori teemalisi juhiseid. See juhend on eraldi. Soovituslikud perioodilise hoolduse tegevused on kokkuvõetud sellese tabelis. HOOLDUSTABEL Hooldus Iga 10 tunni järel 50 tunni järel Iga 150 tunni järel Iga 300 tunni järel Iga 500 tunni järel Iga tunni järel Iga tunni järel Mootori õlitaseme kontroll Hüdraulika õlitaseme kontroll Kuiva õhu puhastaja puhastamine Vee radiaatori puhastamine Suletud taskufiltri puhastamine V-rihma kontroll Jahutusliini kontroll Pidurivedeliku taseme kontroll Aku kontroll Tolmu ohjeldamissüsteemi vesifiltri kontroll Vee äravoolupihusti kütusefiltri puhastamise juurest Radiaatori puhastamine Kütusepumba filtri puhastamine Mootoriõli vahetamine Õlifiltri osa vahetamine Käigu pumba hüdraulika õlifiltri vahetamine (1) D 13

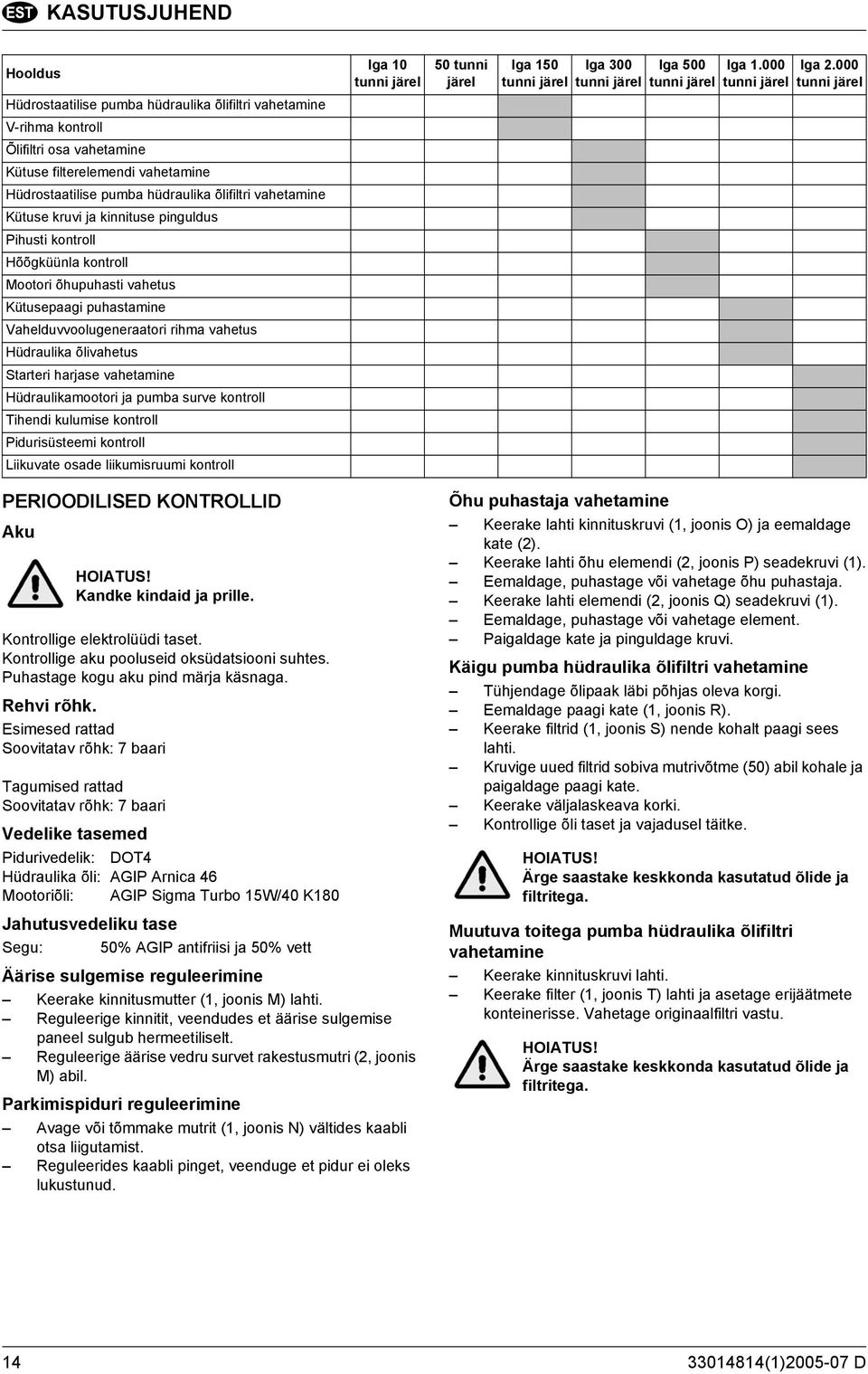

16 KASUTUSJUHEND Hooldus Hüdrostaatilise pumba hüdraulika õlifiltri vahetamine V-rihma kontroll Õlifiltri osa vahetamine Kütuse filterelemendi vahetamine Hüdrostaatilise pumba hüdraulika õlifiltri vahetamine Kütuse kruvi ja kinnituse pinguldus Pihusti kontroll Hõõgküünla kontroll Mootori õhupuhasti vahetus Kütusepaagi puhastamine Vahelduvvoolugeneraatori rihma vahetus Hüdraulika õlivahetus Starteri harjase vahetamine Hüdraulikamootori ja pumba surve kontroll Tihendi kulumise kontroll Pidurisüsteemi kontroll Liikuvate osade liikumisruumi kontroll Iga 10 tunni järel 50 tunni järel Iga 150 tunni järel Iga 300 tunni järel Iga 500 tunni järel Iga tunni järel Iga tunni järel PERIOODILISED KONTROLLID Aku HOIATUS! Kandke kindaid ja prille. Kontrollige elektrolüüdi taset. Kontrollige aku pooluseid oksüdatsiooni suhtes. Puhastage kogu aku pind märja käsnaga. Rehvi rõhk. Esimesed rattad Soovitatav rõhk: 7 baari Tagumised rattad Soovitatav rõhk: 7 baari Vedelike tasemed Pidurivedelik: DOT4 Hüdraulika õli: AGIP Arnica 46 Mootoriõli: AGIP Sigma Turbo 15W/40 K180 Jahutusvedeliku tase Segu: 50% AGIP antifriisi ja 50% vett Äärise sulgemise reguleerimine Keerake kinnitusmutter (1, joonis M) lahti. Reguleerige kinnitit, veendudes et äärise sulgemise paneel sulgub hermeetiliselt. Reguleerige äärise vedru survet rakestusmutri (2, joonis M) abil. Parkimispiduri reguleerimine Avage või tõmmake mutrit (1, joonis N) vältides kaabli otsa liigutamist. Reguleerides kaabli pinget, veenduge et pidur ei oleks lukustunud. Õhu puhastaja vahetamine Keerake lahti kinnituskruvi (1, joonis O) ja eemaldage kate (2). Keerake lahti õhu elemendi (2, joonis P) seadekruvi (1). Eemaldage, puhastage või vahetage õhu puhastaja. Keerake lahti elemendi (2, joonis Q) seadekruvi (1). Eemaldage, puhastage või vahetage element. Paigaldage kate ja pinguldage kruvi. Käigu pumba hüdraulika õlifiltri vahetamine Tühjendage õlipaak läbi põhjas oleva korgi. Eemaldage paagi kate (1, joonis R). Keerake filtrid (1, joonis S) nende kohalt paagi sees lahti. Kruvige uued filtrid sobiva mutrivõtme (50) abil kohale ja paigaldage paagi kate. Keerake väljalaskeava korki. Kontrollige õli taset ja vajadusel täitke. HOIATUS! Ärge saastake keskkonda kasutatud õlide ja filtritega. Muutuva toitega pumba hüdraulika õlifiltri vahetamine Keerake kinnituskruvi lahti. Keerake filter (1, joonis T) lahti ja asetage erijäätmete konteinerisse. Vahetage originaalfiltri vastu. HOIATUS! Ärge saastake keskkonda kasutatud õlide ja filtritega (1) D

17 KASUTUSJUHEND ERAKORRALINE HOOLDAMINE HOIATUS! Kõiki hooldustöid tuleb läbi viia välja lülitatud masinaga. Oodake kuni kõik osad on peatunud ja maha jahtunud. Mootori hooldamise jaoks järgige kasutusjuhendis toodud puhastusmasinale paigaldatud mootori teemalisi juhiseid. See juhend on eraldi. Külje tihendi vahetamine Eemaldage kinnituskruvid (1, joonis U) ja tihendi toed (2). Paigaldage uus tihend ja tihendi toed nii, et tihend puudutaks õrnalt vastu maad. Pinguldage kinnituskruvid. Põhiharja vahetamine Eemaldage parema külje kaas. Eemaldage kinnituskruvid ja tihendi toed. Liigutage tihendit külje poole. Eemaldage splint (1, joonis V). Eemaldage tugi (2, joonis V). Eemaldage hari (3, joonis V). Paigaldage uus hari (3, joonis V). Paigaldage tugi (2, joonis V). Paigaldage splint (1, joonis V). Paigaldage tihend. Sulgege kaas. Põhiharja (jälg pinnal) reguleerimine Kui põhihari jätta seisval masinal paariks minutiks pöörlema, on maha jäetav jälg abiks harja enese reguleerimisel. Kui jälg on alla 40 mm või üle 100 mm, reguleerige vedru survet rakestusmutrist (1, joonis W). Külgharja vahetamine Keerake kinnituskruv (1, joonis X) lahti. Eemaldage hari. Keerake lahti toe kinnituskruvid. Vahetage hari ja paigaldage kinnituskruvid. Kinnitage hari mootori külge. Külgharja reguleerimine Reguleerige harja survet seadekruvi (1, joonis Y) abil. Tagumise tihendi vahetamine Tihend peaks puudutama pinda õrnalt ja ühtlaselt. Tihendi vahetamiseks eemaldage kinnitusmutrid (1, joonis Z). Eemaldage tihendi tugi. Vahetage tihend ja paigaldage see. Suletud taskufiltri vahetamine Eemaldage kate. Keerake katte (1, joonis AA) kruvid lahti ja eemaldage kate. Eemaldage kinnitusplaadid, keerates kruvid (1, joonis AB) lahti. Eemaldage filter (1, joonis AC). Ühendage lahti filtriraputaja kaabel (1, joonis AD). Vahetage filter (1, joonis AC). Ühendage filtriraputaja. Paigaldage filter (1, joonis AC) kopa sisse. Paigaldage kinnitusplaadid. Pinguldage kinnituskruvid (1, joonis AB). Paigaldage kate. Filtri paigaldamisel veenduge, et katte tihend on õhukindel ning et filter on õigesti asetatud. Masina vabastamine Masina vedamiseks vabastage hüdrostaatiline ülekanne, keerates kruvi (1, jooni AE) vastupäeva (1) D 15

18 KASUTUSJUHEND DEMONTAA, UTILISEERIMINE DEMONTAA MÄRKUS Materjal tuleb ladustada vastavalt kehtivatele seadustele. MÄRKUS Olge eriti tähelepanelikud konduktorite lahti ühendamisel, mis on pingestatud isegi siis, kui süütelüliti on asendis "0". Ühendage lahti juhtpaneeli kaablid, järgides iga kaabli markeeringuid ja juhtmestiku diagramme. Ärge eemaldage kaablitelt ja klemmlaudadelt viitenumbreid. Hüdraulika süsteemi demontaa¾ Demonteerige hüdraulika süsteemid vastavate diagrammide järgi. Mehaaka demontaa¾ Enne masina mehaanika demontaa¾i peske kõiki materjaliga kokku puutuvaid osasid ja puhastage üleni ülejäänud masin. Masina tõstmise ja rakendatavate ohutusabinõude jaoks vaadake peatükki "Transport". Pakend Kasutage osa kaalu ja omadustega sobivat pakkematerjali. MÄRKUS Kinnitage pakendile silt, mis näitab kaalu, sisu ja muud transpordiks vajalikku informatsiooni. UTILISEERIMINE Kasutatud õlid Kasutatud määrdeid ja hüdroõli ei tohi tühjendada keskkonda (veeteed, kanalisatsioon jne) vaid tuleb viia volitatud utiliseerimisfirmadesse. On soovitatav arvestada kehtivate seadustega. Selliseid materjale tuleb hoida korralikult tihendatud kaanega konteinerites, nii et kasutatud õli ei saa välja lekkida ja saastata teisi aineid, kaasaarvatud vihmavesi. Õlifiltreid tuleb hoida samal viisil ja viia volitatud utiliseerimisfirmadesse. Kasutatud pliiakud Kasutatud akud langevad "mürgise ohtliku" jäätme kategooriasse. Need tuleb viia spetsiaalselt volitatud utiliseerimisfirmadesse. Kui see ei ole võimalik, tuleb läbi viia "ajutine hoidmine" vastavalt kehtivatele seadustele. See tähendab ennekõike: ajutise hoidmise loa omamist. Hoidke ideaalselt tihendatud plastikkonteineris, mille mahutavuseks on vähemalt aku elektrolüüdi kogus. Mitte mingil juhul ei tohi vihmavesi lekkida konteinerisse. Masina kogutud materjal Masina kogutud materjali saab ja tulek viia linnajäätmete või sarnasena Linnahooldusametisse (varasemate kokkulepete alusel). See on võimalik eeldusel, et jäätmete hulgas ei ole mürgiseid või ohtlikke aineid. Kui puhastatakse keskkonda, kus võib esineda mürgiseid ohtlikke jäätmeid, tuleb iga ainet koguda eraldi ja tühja kopaga. Kõik need jäätmed tuleb visata spetsiaalsetesse konteineritesse, mille käsitsemine peab toimuma vastavalt kehtivale seadusele ja kohalikele ning riiklikele reeglitele. Ladustamine Masina elu lõpus utiliseerige kõik alltoodud materjalid, mis moodustavad masina. Soovitatav on masin viia volitatud firmale, mis tegeleb masina õige utiliseerimisega. Õlide, filtrite ja akude utiliseerimisel kasutage ülalkirjeldatud protseduure. ABS ja mettallosad võivad muutuda hilisemaks tooraineks. Voolikud ja tihendid ning plastik ja klaaskiud tuleks sorteerida eraldi gruppidesse ja viia Linnahooldusametile. MÄRKUS Utiliseerige masina erinevad materjalid sobivates jäätmete utiliseerimiskohtades. MÄRKUS Järgige alati vastava riigi seaduseid. WEEE 2002/96/EÜ (1) D

19 KASUTUSJUHEND SKEEMID KAITSMEKILP (Vt joonis AF) F1: Vasaku töötule kaitse: 7,5A F2: Parema töötule kaitse: 7,5A F3: Alumise valguskiire kaitse: 10A F4: Ülemise valguskiire kaitse: 10A F5: Piduritule kaitse: 7,5A F6: Signaali kaitse: 10A F7: Ohu hoiatustule kaitse: 10A F8: TSuunatule kaitse: 10A F9: Puhuri kaitse: 20A F10: Istme ohutuskaitse: 10A F11: Vaba kaitse: 15A F12: Vaba kaitse: 10A F13: Vaba kaitse: 7,5A F14: Plinktule kaitse: 10A F15: Vaba kaitse: 10A F16: Mõõturi kaitse: 7,5A F17: Filtriraputaja kaitse: 20A F18: Releepaneeli kaitse: 10A F19: Juhthoova kaitse: 3A F20: Releepaneeli kaitse: 10A RELEEPANEEL (Vt joonis AG) 1. Filtriraputaja nupp 2. Äärise avamise nupp 3. Äärise sulgemise nupp 4. Kopa tõstmise nupp 5. Kopa langetamise nupp 6. Põhi- ja külgharja tõstmise nupp 7. Külgharja langetamise nupp 8. Juhthoova ohutuse nupp 9. Vaba 10. Põhiharja langetamise nupp 11. Filtriraputaja kaitse 12. Juhthoova kaitse V sisend V sisend 15. Peatamise mikroluliti sisend 16. Peatamise mikroluliti sisend 17. Istme mikrolülitt sisend (+12V/30) V sisend (mudel B) 19. Temperatuurisensori sisend (mudel B) 20. Juhtimisliin (mudel B) 21. Negatiivne 22. Filtriraputaja mootor 23. Äärise sulgemise solenoidklapp 24. Äärise avamise solenoidklapp 25. Kopa tõstmise solenoidklapp 26. Kopa langetamise solenoidklapp 27. Vaba 28. Põhi- ja külgharja langetamise solenoidklapp 29. Põhi- ja külgharja tõstmise solenoidklapp 30. Põhiharja langetamise solenoidklapp 31. Diisli solenoidklapp 32. Mootori ülekuumenemise hoiatustuli (mudel B) 33, 34. Juhtimisliin (mudel B) 35. Imemisrelee väljund 36. Pöördeloenduri signaali sisend D1-24: 1A 1N4007 diood D25: 6A P600K diood R1: Filtriraputaja relee R2: Äärise sulgemise relee R3: Äärise avamise relee R4: Kopa tõstmise relee R5: Kopa langetamise relee R6A: Põhi- ja külgharja tõstmise relee R6B: Põhi- ja külgharja tõstmise relee R7: Külgharja langetamise relee R8A: Põhiharja tõstmise relee R8B: Põhiharja tõstmise relee R9: Põhiharja langetamise relee R10: Harja automaatrelee R11: pöörde ohutusrelee R12: Diisli solenoidklapi relee R13: Külgharja tõstmise vabastamise relee R14: Süütevõtme sisendrelee (mudel B) R15: Ajamimootori ülekuumenemise hoiatustuli (mudel B) R16: Istme mikrolüliti relee (mudel B) R17: Peatamise relee (mudel B) ELEKTRISKEEM (Vt joonis AH) A: 14V-65A vahelduvvoolugeneraator AA: Signaal B: 12V-80A aku B1: Hõõgküünla pirn B2: Mootoriõli pirn B3: Mootori vee pirn B4: Parkimispiduri mikrolüliti B5: Õhu puhastaja pirn B6: Diiseli ujuk B7: Puhuri pirn B8: Istme ohutusmikrolüliti B9: Tagurpidikäigu sensor B10: Bimetall-termostaat C0: Tunniloendur/pöörete loendur C1: Süütelüliti C2: Kombinatsioonilüliti C3: Ohu hoiatustule lüliti C4: Tagurpidikäigu hoiatussignaal C5: Tule häire hoiatussignaal D1: 1N4007 diood D2-D4: 6A60 diood EV1: Diisli solenoidklapp F1: Vasaku töötule kaitse F2: Parema töötule kaitse F3: Alumise valguskiire kaitse F4: Ülemise valguskiire kaitse F5: Piduritule kaitse F6: Signaali kaitse F7: Ohu hoiatustule kaitse F8: Suunatule kaitse F9: Puhuri kaitse F10: Istme ohutuskaitse F11: Hoiatussignaali kaitse F12-F13:Vaba F14: Plinktule kaitse F15: Vaba F16: Valgusindikaatori/hoiatustule kaitse F17: Filtriraputaja kaitse (1) D 17

20 KASUTUSJUHEND F18: Releepaneeli kaitse F19: Juhthoova kaitse F20: Releepaneeli kaitse I: Vilkumisseade I1: Imemissüsteemi lüliti IG: Diisli taseme indikaator ITA: Vee indikaator L1: Vasaku külje eesmine suunatuli L2: Vasaku külje tagumine suunatuli L3: Parema külje eesmine suunatuli L4: Parema külje tagumine suunatuli L5: Vasak pidurituli L6: Parem pidurituli L7-L8: Vasak eesmine töötuli L9: Parem tagumine töötuli L10-L11: Parem eesmine töötuli L12: Vasak tagumine töötuli L13: Vasak alumine valguskiir L14: Parem alumine valguskiir L15: Vasak ülemine valguskiir L16: Parem ülemine valguskiir L17: Plinktuli L18: Vasaku külje suunatuli L19: Parema külje suunatuli L20: Numbrimärgi valgustus LG: Diiseli ujuk M: Piduritule mikrolüliti M1: Starter M2: Puhuri mootor M3: Ventilaatori mootor M4: Ventilaatori mootor M5: Filtriraputaja mootor R1: Hõõgküünla juhtimisseade R2: Pearelee R3: Imemise relee R4: Tagurpidikäigu hoiatussignaali relee R5: Tule häire hoiatussignaali relee S1: Hõõgküünla hoiatustuli S2: Aku hoiatustuli S3: Õli hoiatustuli S4: Vee hoiatustuli S5: Parkimispiduri hoiatustuli S6: Ummistunud õhu puhastaja hoiatustuli S7. Madal diislitaseme hoiatustuli S8: Töötulede valgusindikaator K1-3: Hõõgküünlad HÜDRAULIKA SKEEM (Vt joonis AI) Õli keskseade Hüdraulikaõli filter Hüdraulikaõli filter Muutuva toitega pump LDW1003 mootor Ajamihüdraulika mootor Kolme elemendine jaotur Äärise silinder Kopa tõstesilinder Põhiharja hüdraulika mootor Parempoolse harja hüdraulika mootor Vasakpoolse harja hüdraulika mootor Vaheti Ühesuunaline klapp Vasaku harja tõstmise silinder Parema harja tõstmise silinder Lukustusklapp Põhiharja tõstmise silinder Roolivõimendi Eelisklapp Lisavarustuse käigu pump Solenoidklapp Roolivõimendi sillinder Pedaal (1) D

21 NAUDOTOJO VADOVAS ĮŽANGA... 2 PRATARMĖ... 2 MAŠINOS IDENTIFIKAVIMAS... 2 NAUDOTOJO VADOVO IDENTIFIKACIJA... 2 BENDRIEJI ĮSPĖJIMAI... 2 NAUDOTOJO VADOVAS... 2 APIBRĖŽIMAI... 3 OPERATORIAUS ATSAKOMYBĖ... 3 OPERATORIŲ ATSARGUMO PRIEMONĖS... 3 ĮSPĖJAMIEJI ŽENKLAI... 4 TRANSPORTAVIMAS, KILNOJIMAS, MONTAVIMAS... 4 IŠKROVIMAS IR KILNOJIMAS... 4 PAKUOTĖ... 5 MONTAVIMAS... 5 BENDROJI PATIKRA... 5 TECHNINIAI DUOMENYS... 5 NAUDOJIMAS... 5 MAŠINOS SCHEMA... 5 MAŠINOS APRAŠYMAS... 6 APSAUGINĖS SISTEMOS... 7 PAGRINDINIAI TECHNINIAI DUOMENYS... 7 APLINKOS SĄLYGOS... 8 TRIUKŠMO LYGIS... 8 NAUDOJIMAS... 8 VALDYMO IR MATAVIMO PRIETAISAI... 8 NAUDOJIMO INSTRUKCIJOS... 9 MAŠINOS NAUDOJIMAS... 9 MAŠINOS IŠJUNGIMAS PROBLEMOS IR JŲ SPRENDIMO BŪDAI PROBLEMOS IR JŲ SPRENDIMO BŪDAI VALYMAS IR TECHNINĖ PRIEŽIŪRA VALYMAS PERIODINĖ TECHNINĖ PRIEŽIŪRA TECHNINĖS PRIEŽIŪROS LENTELĖ PERIODINĖS PATIKROS NEEILINĖ TECHNINĖ PRIEŽIŪRA ARDYMAS, UTILIZAVIMAS ARDYMAS UTILIZAVIMAS SCHEMOS SAUGIKLIŲ SKYDELIS RELIŲ SKYDELIS ELEKTROS INSTALIACIJOS SCHEMA HIDRAULINĖS SISTEMOS SCHEMA (1) D 1

22 NAUDOTOJO VADOVAS ĮŽANGA PRATARMĖ Šis vadovas pridedamas prie mašinos ir turi būti saugomas iki jos eksploatacijos pabaigos. Perskaitykite visas šiame vadove išdėstytas instrukcijas ir įspėjimus prieš pradėdami dirbti su mašina. Pašaliniai darbininkai, nesusipažinę su šio vadovo nurodymais, neturėtų naudotis mašina. Pagal direktyvą 98/37 EB direktyvą ir vėlesnes jos pataisas, OPERATORIUS apibrėžiamas kaip asmuo ar asmenys, atsakingi už mašinos montavimą, funkcionavimą, nustatymą, techninę priežiūrą, valymą, remontą ir pervežimą. Nilfisk-Advance neprisiima atsakomybės už problemas, gedimus, nelaimingus atsitikimus ir t.t., kurie įvyko dėl žinių stokos arba netinkamo šiame vadove apibūdintų procedūrų atlikimo. Tas pats taikoma ir papildomų priedų keitimui ir / arba montavimui, atliktam be išankstinio leidimo. MAŠINOS IDENTIFIKAVIMAS Mašina yra pažymėta EB ženklu (A pav.), kaip nurodyta Mašinų direktyvoje 98/37 EB su vėlesniais pataisymais. PASTABA Norėdami užsisakyti reikalingų atsarginių dalių arba susisiekti su Nilfisk-Advance, kreipkitės lentelėje nurodytu adresu arba telefono numeriu. Dėl bet kokių vėlesnių mašinos konstrukcijos patobulinimų ar nežymių pakeitimų kai kurios iliustracijose pavaizduotos dalys gali skirtis, tačiau tai neturi įtakos šiame vadove pateiktiems aprašymams. NAUDOTOJO VADOVO IDENTIFIKACIJA Šis naudotojo vadovas išleistas Nilfisk-Advance ir pridedamas prie mašinos. Pagal įstatymą naudotojo vadovas kartu su visais jame paminėtais arba prie jo pridėtais dokumentais be gamintojo leidimo negali būti dauginami ar perduodami tretiesiems asmenims. Naudotojo vadove išsamiai aprašytos su mašina atliekamos procedūras nuo pervežimo iki atidavimo į metalo laužą. Kompanija Nilfisk-Advance, nuolat tobulinanti gaminius ir jų kokybę, pasilieka teisę bet kada ir be išankstinio įspėjimo keisti šiame vadove pateiktus duomenis. BENDRIEJI ĮSPĖJIMAI Šiame skyriuje pateiktas keletas įspėjimų, kad būtų užtikrintas tinkamas mašinos naudojimas ir darbuotojai išvengtų nelaimingų atsitikimų bei nepadarytų medžiaginės žalos. Šiuos įspėjimus būtina visiškai suprasti, kad darbai būtų atliekami tinkamai; minėti įspėjimai bus išsamiai išaiškinti atitinkamuose skyriuose. Buvo nuspręsta naudoti tik keletą, tačiau aiškių įspėjamųjų ženklų, kad jie būtų greitai ir lengvai suprantami. Šios operacijos gali sukelti lengvus arba sunkius kūno sužalojimus, įskaitant ir mirtį. Šias operacijas atlikite tik griežtai laikydamiesi šiuo simboliu pažymėtų nurodymų. Šie darbai turi būti atliekami tinkamai, kad būtų išvengta sužeidimų ar medžiaginės žalos. Šias operacijas atlikite tik griežtai laikydamiesi šiuo simboliu pažymėtų nurodymų. NAUDOTOJO VADOVAS Tikslas ĮSPĖJIMAS! Šis simbolis atkreipia dėmesį į operacijas, kurios yra potencialiai pavojingos operatoriui. PASTABA Darbai, reikalaujantys ypatingos atsargos, žymimi šiuo simboliu. Naudotojo vadovo tikslas - suteikti darbuotojui visą būtiną informaciją apie tinkamą mašinos naudojimą ir jos nepriekaištingos darbo būklės bei maksimalios saugos palaikymą. Saugus laikymas Kad saugiai laikytumėte naudotojo vadovą: pasirūpinkite, kad jo nesugadintumėte; neišimkite, nepridėkite ir neperrašykite jokios šio vadovo dalies; vadovą laikykite sausoje vietoje; perduokite vadovą kitam mašinos operatoriui arba būsimam mašinos savininkui (1) D

23 NAUDOTOJO VADOVAS APIBRĖŽIMAI Pavojaus zonos Bet kokia zona mašinos viduje ar šalia jos, kuri kelia grėsmę asmens saugai ir sveikatai. Neapsaugotas asmuo Bet kuris asmuo, kuris iš dalies arba visiškai yra pavojaus zonoje. Operatorius Asmuo (asmenys), atsakingas (atsakingi) už mašinos montavimą, funkcionavimą, nustatymą, techninę priežiūrą, valymą ir pervežimą. OPERATORIAUS ATSAKOMYBĖ Operatorius atsako už kasdienę mašinos techninę priežiūrą: operatorius privalo rūpintis mašina ir užtikrinti, kad ji būtų nepriekaištingos darbo būklės; kai reikia atlikti planinę techninę priežiūrą arba jeigu atsirado gedimų ar defektų, operatorius privalo informuoti atsakingą asmenį arba techninės pagalbos tarnybą; operatoriui neleidžiama mašina vežti žmonių, gyvūnų arba pašalinių daiktų; važiuojant iš vienos vietos į kitą, operatorius privalo turi laikytis kelių eismo saugos taisyklių; mašina neturi būti naudojama žalingoms nuodingoms atliekoms rinkti. Jeigu prireiktų tai atlikti, prieš tai pasitarkite su gamintoju. ĮSPĖJIMAS! Jei mašina veikia netinkamai, atlikite patikrą pagal atitinkamuose skyriuose nurodytas procedūras. OPERATORIŲ ATSARGUMO PRIEMONĖS Pašaliniai ar neapmokyti asmenys negali dirbti su šia šlavimo mašina. Apmokymui būtinos šios išankstinės sąlygos: Operatorius turi būti vyresnis nei 18 metų ir turėti šlavimo mašinos vairuotojo pažymėjimą, neatsižvelgiant į tai, kaip mašina bus naudojama. Darbuotojas turi būti geros psichologinės ir fizinės būklės. Draudžiama dirbti mašina, esant poveikyje medžiagų, kurios gali turėti įtakos operatoriaus nerviniams refleksams (alkoholio, psichotropinių vaistų, narkotikų ir t.t.). Įspėjimas: darbas su šlavimo mašina neišmokus ja naudotis ir / arba be leidimo gali būti pavojingas, nes gali būti sužeisti žmonės ir sugadintas turtas. Nenaudokite šlavimo mašinos degiose vietose arba ten, kur yra sprogimo pavojus. Prieš nulipdami nuo šlavimo mašinos išjunkite šepečius, užtraukite stovėjimo stabdį, išjunkite variklį ir ištraukite uždegimo raktą. Važiuokite lėtai ant nuožulnių paviršių ir ant nelygios arba slidžios žemės. Būkite atsargūs apsisukdami arba keisdami kryptį. Atsargiai valdykite šlavimo mašiną, kai keliate rinktuvą norėdami jį ištuštinti. Šlavimo mašinos, kurios neturi apšvietimo sistemos (priekinių žibintų), gali būti naudojamos tik esant idealioms (natūralaus arba dirbtinio) apšvietimo sąlygoms. Jeigu techninė priežiūra bus atliekama pakėlus rinktuvą, jis turi būti saugiai pritvirtintas dviem apsauginiais kaiščiais. Kol atliekama techninė priežiūra, laikykitės atokiau nuo judamųjų dalių. Nedėvėkite laisvų ar neužsagstytų drabužių. Keldami mašiną, būtinai naudojate įrangą, kuri gali saugiai atlaikyti visą jos svorį. Valydami mašiną su suslėgtu oru arba vandens purkštuvais, pasirūpinkite akių ir plaukų apsauga. Prieš dirbdami netoli elektros sistemos, atjunkite akumuliatoriaus kabelius. Venkite kontakto su akumuliatoriaus elektrolitu. Nelieskite įkaitusių dalių. Palaukite, kol variklis atvės. Varikio techninės priežiūros darbai turėtų būti atliekami varikliui atvėsus. Nerūkykite pildami degalus. Mašiną saugokite nuo ugnies ir žiežirbų. Jeigu mašina naudojama viešuosiuose keliuose, ji turi turėti registracijos dokumentą ir numerio ženklą. Mašina turi būti naudojama tik šlavimui, o ne kitiems tikslams, kuriems ji nėra pritaikyta ir sukonstruota. ĮSPĖJIMAS! Varikliui veikiant: Neištraukite alyvos matuoklės. Nenuimkite radiatoriaus dangtelio. Neišimkite aušinimo skysčio išleidimo angos kamščio. Nedirbkite ilgai uždaroje patalpoje. Užtikrinkite atitinkamą ventiliaciją arba pasitarkite su atsakingais asmenimis (1) D 3
