1 KATALOG 2016 DLA DOMOWYCH I PRZEMYSŁOWYCH INSTALACJI

2 Obsługa Klienta Tel : Fax : Dział handlowy: slawomir.rosinski@acv.com justyna.kociolowicz@acv.com Serwis: serwis@acv.com PRZEDSTAWCIELE REGIONALNI Biała Podlaska, Białystok, Ciechanów, Ełk, Łomża, Ostrołęka, Ostróda, Siedlce, Suwałki Bochnia, Chełm, Krosno, Limanowa, Lublin, Łańcut, Mielec, Nowy Sącz, Ostrowiec Św., Przemyśl, Puławy, Rzeszów, Sandomierz, Sanok, Skarżysko Kamienna, Stalowa Wola, Starachowice, Świdnik, Tarnobrzeg, Tarnów, Zamość Bielsko - Biała, Bytom, Chorzów, Dąbrowa Górnicza, Gliwice, Katowice, Kędzierzyn Koźle, Kraków, Nowy Targ, Olkusz, Sosnowiec, Tychy, Wadowice, Zabrze, Zakopane Jelenia Góra, Kępno, Kluczbork, Kłodzko, Krotoszyn, Legnica, Leszno, Nysa, Opole, Ostrów Wlkp., Wałbrzych, Wrocław Bełchatów, Częstochowa, Górno, Kielce, Kutno, Łódź, Łęczyca, Opoczno, Radomsko, Piotrków Trybunalski, Sieradz, Tomaszów Mazowiecki, Zgierz Aleksandrów Kuj., Bydgoszcz, Brodnica, Ciechocinek, Grudziądz, Inowrocław, Lipno, Łąck, Płock, Rypin, Sępólno, Sierpc, Świecie, Toruń, Unisław, Włocławek Gniezno, Grodzisk Wlkp., Koło, Konin, Krosno Odrzańskie, Poznań, Słupca, Śrem, Środa Wlkp., Turek, Wolsztyn, Września, Zielona Góra Chodzież, Gorzów Wlkp., Gryfino, Kołobrzeg, Koszalin, Piła, Słupsk, Stargard Szcz., Sulechów, Szczecin, Ustka, Wałcz, Zbąszynek Grodzisk Maz., Grójec, Mińsk Maz., Nadarzyn, Nowy Dwór, Piaseczno, Pułtusk, Radom, Skierniewice, Sochaczew, Warszawa, Wołomin, Wyszków Bytów, Elbląg, Gdańsk, Gdynia, Kętrzyn, Koronowo, Lębork, Mrągowo, Olsztyn, Sopot, Tczew Telefon: Telefon: Telefon: Telefon: Telefon: Telefon: Telefon: Telefon: Telefon: Telefon: Wszystkie ceny podane w katalogu są wyrażone w euro i są cenami netto. Ceny katalogowe obowiązują od dnia 1 kwietnia 2016 r. do momentu ukazania się nowego cennika.

3 NOWOŚCI Wymienniki ciepłej wody Smart Green Kotły kondensacyjne stojące dwufunkcyjne: HeatMaster C Kotły kondensacyjne stojące dwufunkcyjne: HeatMaster TC Kotły kondensacyjne wiszące jedno i dwufunkcyjne Kompakt HRE eco Kotły kondensacyjne wiszące jedno i dwufunkcyjne Kompakt HR eco Kotły kondensacyjne stojące jednofunkcyjne Compact Condens str. 6 str. 18 str. 20 str. 24 str. 26 str. 34

4 Dyrektywa Europejska «ERP & Ecodesign» Od dnia 26 września 2015 roku w krajach należących do Unii Europejskiej, obowiązuje Dyrektywa Unijna ErP (Energy related Products - czyli produkty związane z energią, które mają bezpośredni wpływ na zużycie energii podczas ich użytkowania). Dyrektywa ta ma na celu wsparcie pakietu klimatyczno-energetycznego poprzez realizację projektów przyjaznych środowisku, które spowodują że do roku 2020 ograniczona zostanie emisja gazów cieplarnianych o 20%, a tym samym zwiększone zostanie wykorzystywanie odnawialnych źródeł energii na obszarze Unii Europejskiej. Szczególny nacisk kładziony jest na parametr minimalnej sprawności, maksymalnego poziomu emisji tlenków azotu oraz poziomu emitowanego hałasu na urządzenia wprowadzane na rynek, które bezpośrednio są związane z produkcją energii. Celem jest zapobieżenie wejścia do obrotu rynkowego najmniej wydajnych urządzeń. ECODESIGN & ETYKIETY ENERGETYCZNE Od 26 września 2015 urządzenia wprowadzone na rynek europejski i wykorzystywane do ogrzewania i produkcji ciepłej wody muszą być oznakowane etykietami mówiącymi o klasie energetycznej. Dzięki etykiecie, konsument może w prosty sposób porównać i ocenić jakość energetyczną urządzenia. Kotły o mocy do 70 kw i zasobniki o pojemności do 500 l muszą posiadać oznakowanie etykietą efektywności energetycznej. ETYKIETY SYSTEMU (PAKIETU) Wszelkie kombinacje urządzeń, które będą instalowane, określane jako systemy (pakiety), będą przedmiotem klasyfikacji energetycznej poprzez etykietę systemu. Na przykład kocioł kondensacyjny wraz z panelem słonecznym podłączone do zasobnika są uważane za system podlegający Eco Labelling. Ten sam system, składający się z wymienionych wcześniej części składowych, zaopatrzony w urządzenie regulujące jak programowalny termostat, musi być dodane do systemu ze względu na fakt, że może przyczynić się do polepszenia efektywności energetycznej do wskazania na etykiecie. Obliczenie wydajności energetycznej systemu musi być dostępne poprzez wypełnienie formularza z danymi przewidzianymi w przepisach wspólnotowych zwanego fiszkami (kartami produktów). Klasyfikacja energetyczna systemu może zostać określona przez producenta poszczególnych części składowych, jak również przez dystrybutora lub instalatora, który tworzy system z urządzeń różnych producentów. W takim przypadku, do obliczenia klasy energetycznej systemu dystrybutor lub instalator musi opierać się na etykiecie urządzenia i na informacjach zawartych na kartach produktów dostarczonych przez producentów poszczególnych urządzeń składowych. 2 Na naszej stronie internetowej, znajdziecie Państwo generator etykiet energetycznych dla pakietów. ecodesign.acv.com

5 SPIS TREŚCI Wymienniki ciepłej wody Smart Green Smart Smart Multi Energy Comfort (E) HRs Jumbo Kotły kondensacyjne HeatMaster 25 C HeatMaster 25 TC - 35 TC HeatMaster 45 TC - 70 TC - 85 TC TC Kompakt HRE eco Kompakt HR eco Prestige Prestige Kaskady kotłów Prestige Compact Condens Kotły elektryczne E - Tech E - Tech S Kotły jednofunkcyjne Compact A Odnawialne źródła energii Pompa ciepła do produkcji ciepłej wody HP HP 300 C Kolektory słoneczne płaskie Kolektory słoneczne próżniowe Osprzęt instalacji solarnych Pakiety solarne 48 Osprzęt Osprzęt do kotłów Automatyka Kominy Kotły przemysłowe lub na wymianę 57 Warunki gwarancji

6 Zbiornik w Zbiorniku Technologia Zbiornik w Zbiorniku ACV oferuje komfort ciepłej wody na stale wysokim poziomie przez cały okres użytkowania. Wlot zimnej wody Zbiornik zewnętrzny ze stali nierdzewnej zawierający ciepłą wodę Zbiornik zewnętrzny zawierający wodę grzewczą Wylot ciepłej wody Zasilanie c.o. Powrót c.o. Unikalna technologia ACV zapobiegająca odkładaniu się kamienia, rozwojowi bakterii i zapewniająca lata bezawaryjnej, wydajnej pracy. Zbiornik w zbiorniku to zasobnik ciepłej wody ze stali nierdzewnej umieszczony wewnątrz zbiornika zawierającego wodę grzewczą. Jego pofałdowane ścianki tworzą dużą powierzchnię wymiany ciepła co pozwala na podgrzanie wody w bardzo krótkim czasie, a temperatura ciepłej wody w zasobniku jest utrzymana na jednakowym poziomie. Ponadto, wewnętrzny zasobnik kurczy się i rozciąga podczas zmian ciśnienia (podczas poboru wody) co zapobiega odkładaniu się kamienia kotłowego na jego ściankach i gwarantuje wysoką wydajność przez cały okres eksploatacji. Wszystkie wymienniki ciepłej wody firmy ACV wykonane są według konstrukcji zbiornik w zbiorniku. Odkryj zalety wymienników Smart Multi Energy konstrukcji ACV zbiornik w zbiorniku Zasobnik ciepłej wody wykonany ze stali nierdzewnej Ciepła woda na żądanie Możliwość magazynowania wody w wysokiej temperaturze (do 90 C) Minimalne straty ciepła Wyjątkowo długa żywotność Brak konieczności stosowania anody ochronnej Brak odkładania się kamienia kotłowego Duża powierzchnia wymiany ciepła Higienicznie czysta ciepła woda Anty-legionella 4

7 ~. na całe zycie DOŻYWOTNIA GWARANCJA Kup wymiennik c.w. SMART i skorzystaj z dożywotniej gwarancji. O szczegóły pytaj sprzedawcę. 90 LAT ACV 5

8 Smart Green OPIS Wymiennik ciepłej wody klasy A. KONSTRUKCJA 1 8 NOWOŚĆ n Klasa energetyczna A zgodnie z EU 812/2013. n Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych w układzie zamkniętym. n Wysokiej jakości podwójna izolacja minimalizująca straty ciepła i zwiększająca sprawność energetyczną: panel izolacji próżniowej oraz piankę poliuretanową n Wysoka wydajność ciepłej wody: do 547 litrów w 10 minut n Estetyczne wykończenie - obudowa z polipropylenu odporna na uderzenia. n 3 modele: od 130 do 210 litrów. n Termostat nastawny. n Króciec cyrkulacyjny. n Pozycja montażu stojąca pionowo. n Zasobnik ciepłej wody ze stali nierdzewnej. KONSTRUKCJA ZBIORNIK W ZBIORNIKU NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I Kod Nazwa Klasa energetyczna Cena A Smart 130 Green Króciec cyrkulacji c.w. 2. Wlot zimnej wody. 3. Termostat nastawny. 4. Wlot czynnik grzewczego 5. Izolacja 6. Wylot czynnika grzewczego 7. Zbiornik zewnętrzny 8. Ręczny odpowietrznik. 9. Wylot ciepłej wody. 10. Polipropylenowa pokrywa. 11. Zasobnik c.w. ze stali nierdzewnej. 12. Próżniowy panel izolacji. 13. Polipropylenowy płaszcz. 14. Polipropylenowa podstawa. A Smart 160 Green A Smart 210 Green AKCESORIA Kod Nazwa Cena 2121 Termostatyczny zawór mieszający c.w. 3/4 85 7A1500 Zawór bezpieczeństwa 3/4 6 bar Reduktor ciśnienia c.w. 3/4 80 Nowość DOŻYWOTNIA GWARANCJA. na wymienniki ciepłej wody Smart do użytku domowego. Więcej na 6 ACV Cennik Ceny netto wyrażone w EURO.

9 Wymienniki c.w. DANE TECHNICZNE Typ Smart 130 Green Smart 160 Green Smart 210 Green Pojemność całkowita litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika c.w. m Podłączenia c.o. Ø 1 F 1 F 1 F Podłączenia c.w. Ø 3/4 M 3/4 M 3/4 M Podłączenie cyrkulacji c.w. Ø 3/4 M 3/4 M 3/4 M Nominalny przepływ czynnika grzewczego litr/godz Strata ciśnienia - obieg c.o. (EN12897:2006) mbar Maks. temperatura pracy (obieg c.o.) C Maks. ciśnienie pracy (obieg c.w.) bar 8,6 8,6 8,6 Maks. ciśnienie pracy (obieg c.o.) bar Waga (pusty) kg Wymiar A mm Wymiar B mm Wymiar C mm Klasa energetyczna (zasobniki) A A A WYDATKI CIEPŁEJ WODY Typ Smart 130 Green Smart 160 Green Smart 210 Green Wydatek szczytowy przy 40 C litr/ Wydatek szczytowy przy 40 C litr/ Wydatek trwały przy 40 C litr/godz Wydatek szczytowy przy 45 C litr/ Wydatek szczytowy przy 45 C litr/ Wydatek trwały przy 45 C litr/godz Wydatek szczytowy przy 60 C litr/ Wydatek szczytowy przy 60 C litr/ Wydatek trwały przy 60 C litr/godz Czas odbudowy (EN 12897) min Min. moc cieplna odbudowy (EN 12897) kw Nominalna moc cieplna kw Zalecana moc cieplna kotła to ok. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY Woda grzewcza: 85 C Woda zimna: 10 C UWAGA: Wartości c.w. podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 7

10 Smart OPIS KONSTRUKCJA Pozycja montażu: stojąca lub wisząca pionowo ( ) n Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych w układach zamkniętych. n Wysokiej jakości izolacja: 50 mm poliuretan o zamkniętych komórkach. n Estetyczne wykończenie - obudowa z polipropylenu w kolorze jasnym siwym. n 7 modeli. n Termostat nastawny, termometr. n Wsporniki ścienne (dla modeli ). n Króciec cyrkulacyjny. n Zasobnik ciepłej wody ze stali nierdzewnej. n Na zamówienie dostępne są modele 320 oraz 420 z zasobnikiem c.w. ze stali DUPLEX dla podgrzewania wody o zawartości chlorków do 2000 mg/l KONSTRUKCJA ZBIORNIK W ZBIORNIKU 12 ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I Kod Model Klasa energetyczna Cena SMART SMART SMART SMART SMART SMART SMART Króciec cyrkulacji c.w.. 2. Wlot zimnej wody. 3. Termostat nastawny. 4. Wlot czynnika grzewczego (c.o.). 5. Izolacja ze sztywnego poliuretanu. 6. Wylot czynnika grzewczego (c.o.). 7. Zbiornik zewnętrzny ze stali węglowej. 8. Ręczny odpowietrznik. 9. Wylot ciepłej wody. 10. Pokrywa z polipropylenu. 11. Zasobnik c.w. ze stali nierdzewnej. 12. Obudowa polipropylenowa. 13. Podstawa polipropylenowa. AKCESORIA Kod Nazwa Cena 7A1500 Zawór bezpieczeństwa c.w. 3/4 (S ) Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/4 (S ) A1027 Termostatyczny zawór mieszający c.w. 1 (S ) 500 DOŻYWOTNIA GWARANCJA na wymienniki ciepłej wody Smart do użytku domowego. Więcej na 8 ACV Cennik Ceny netto wyrażone w EURO.

11 Wymienniki c.w. DANE TECHNICZNE Typ Smart 100 Smart 130 Smart 160 Smart 210 Smart 240 Smart 320 Smart 420 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza m Podłączenia c.o. Ø 1" 1" 1" 1 1/4" 1 1/4" 1 1/2" 1 1/2" Podłączenia c.w. Ø 3/4" 3/4" 3/4" 3/4" 3/4" 1 1/2" 1 1/2" Podłączenia cyrkulacji c.w. Ø 3/4" 3/4" 3/4" 3/4" 3/4" 1 1/2" 1 1/2" Nominalny przepływ czynnika grzewczego litr/godz Strata ciśnienia (obieg grzewczy) mbar Maksymalna temperatura pracy (obieg c.o.) 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Maksymalne ciśnienie pracy (obieg c.w.) bar Wymiar A mm Wymiar B mm Wymiar C mm Średnica D mm Masa (pusty) kg Klasa energetyczna (zasobniki) B B B B B C C WYDATKI CIEPŁEJ WODY Typ Smart 100 Smart 130 Smart 160 Smart 210 Smart 240 Smart 320 Smart 420 Wydatek szczytowy przy 40 C litr/10' Wydatek szczytowy przy 45 C litr/10' Wydatek szczytowy przy 60 C litr/10' Wydatek szczytowy przy 40 C litr/60' Wydatek szczytowy przy 45 C litr/60' Wydatek szczytowy przy 60 C litr/60' Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Czas odbudowy (EN 12897) min Min. moc cieplna odbudowy (EN 12897) kw Nominalna moc cieplna kw Zalecana moc cieplna kotła to ok. 110% nominalnej mocy cieplnej wymiennika SMART WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 SMART UWAGA: Wartości c.w. podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 9

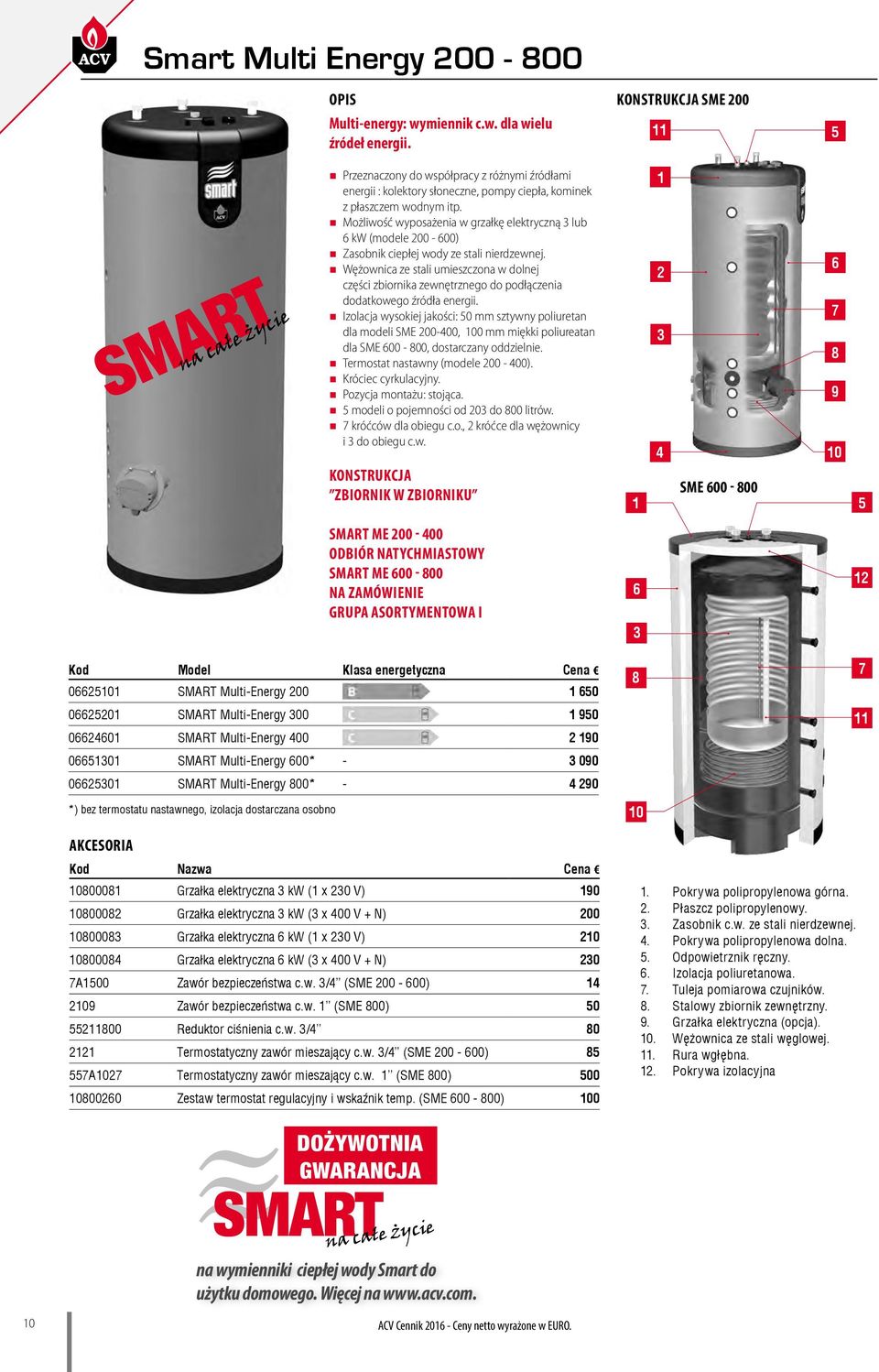

12 Smart Multi Energy OPIS Multi-energy: wymiennik c.w. dla wielu źródeł energii. KONSTRUKCJA SME n Przeznaczony do współpracy z różnymi źródłami energii : kolektory słoneczne, pompy ciepła, kominek z płaszczem wodnym itp. n Możliwość wyposażenia w grzałkę elektryczną 3 lub 6 kw (modele ) n Zasobnik ciepłej wody ze stali nierdzewnej. n Wężownica ze stali umieszczona w dolnej części zbiornika zewnętrznego do podłączenia dodatkowego źródła energii. n Izolacja wysokiej jakości: 50 mm sztywny poliuretan dla modeli SME , 100 mm miękki poliureatan dla SME , dostarczany oddzielnie. n Termostat nastawny (modele ). n Króciec cyrkulacyjny. n Pozycja montażu: stojąca. n 5 modeli o pojemności od 203 do 800 litrów. n 7 króćców dla obiegu c.o., 2 króćce dla wężownicy i 3 do obiegu c.w. KONSTRUKCJA ZBIORNIK W ZBIORNIKU SME SMART ME ODBIÓR NATYCHMIASTOWY SMART ME NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I Kod Model Klasa energetyczna Cena SMART Multi-Energy SMART Multi-Energy SMART Multi-Energy SMART Multi-Energy 600* SMART Multi-Energy 800* *) bez termostatu nastawnego, izolacja dostarczana osobno AKCESORIA Kod Nazwa Cena Grzałka elektryczna 3 kw (1 x 230 V) Grzałka elektryczna 3 kw (3 x 400 V + N) Grzałka elektryczna 6 kw (1 x 230 V) Grzałka elektryczna 6 kw (3 x 400 V + N) 230 7A1500 Zawór bezpieczeństwa c.w. 3/4 (SME ) Zawór bezpieczeństwa c.w. 1 (SME 800) Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/4 (SME ) A1027 Termostatyczny zawór mieszający c.w. 1 (SME 800) Zestaw termostat regulacyjny i wskaźnik temp. (SME ) Pokrywa polipropylenowa górna. 2. Płaszcz polipropylenowy. 3. Zasobnik c.w. ze stali nierdzewnej. 4. Pokrywa polipropylenowa dolna. 5. Odpowietrznik ręczny. 6. Izolacja poliuretanowa. 7. Tuleja pomiarowa czujników. 8. Stalowy zbiornik zewnętrzny. 9. Grzałka elektryczna (opcja). 10. Wężownica ze stali węglowej. 11. Rura wgłębna. 12. Pokrywa izolacyjna DOŻYWOTNIA GWARANCJA. na wymienniki ciepłej wody Smart do użytku domowego. Więcej na 10 ACV Cennik Ceny netto wyrażone w EURO.

13 Wymienniki c.w. DANE TECHNICZNE Typ Smart ME 200 Smart ME 300 Smart ME 400 Smart ME 600 Smart ME 800 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika m Powierzchnia grzewcza wężownicy m Pojemność wężownicy litr Podłączenia c.o. Ø 1" 1" 1" 1" 1" Podłączenia c.w. Ø 3/4" 3/4" 3/4" 3/4" 1 1/2" Podłączenia cyrkulacji c.w. Ø 3/4" 3/4" 3/4" 3/4" 1 1/2" Podłączenia dla grzałki elektrycznej Ø 1 1/2" 1 1/2" 1 1/2" 1 1/2" - Podłączenia wężownicy Ø 1" 1" 1" 1" 1" Strata ciśnienia - obieg c.o. (EN 12897:2006) mbar Nominalny przepływ - płaszcz litr/godz Nominalny przepływ - wężownica litr/godz Strata ciśnienia (wężownica) mbar Maksymalna temperatura pracy (obieg c.o.) 0 C Maksymalne ciśnienie pracy obiegu c.o. bar Maksymalne ciśnienie pracy obiegu c.w. bar Maksymalne ciśnienie pracy - wężownica bar Masa (pusty) kg Klasa energetyczna (zasobniki) B C C - - WYDATKI CIEPŁEJ WODY - ŹRÓDŁO CIEPŁA: KOCIOŁ / WĘŻOWNICA Typ Smart ME 200 Smart ME 300 Smart ME 400 Smart ME 600 Smart ME 800 Wydatek szczytowy przy 40 C litr/10' 321 / / / / / 860 Wydatek szczytowy przy 45 C litr/10' 275 / / / / / 737 Wydatek szczytowy przy 60 C litr/10' 161 / / / / / 444 Wydatek szczytowy przy 40 C litr/60' 1063 / / / / / 1691 Wydatek szczytowy przy 45 C litr/60' 911 / / / / / 1450 Wydatek szczytowy przy 60 C litr/60' 536 / / / / / 808 Wydatek trwały przy 40 C litr/godz 890 / / / / / 998 Wydatek trwały przy 45 C litr/godz 763 / / / / / 855 Wydatek trwały przy 60 C litr/godz 450 / / / / / 437 Czas odbudowy (EN 12897) min Min. moc cieplna odbudowy (EN 12897) kw Nominalna moc cieplna zasobnika (c.w C) kw Nominalna moc cieplna wężownicy (c.w C) kw Zalecana moc cieplna kotła to ok. 110% nominalnej mocy cieplnej wymiennika WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 UWAGA: Wartości c.w. podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 11

14 Comfort (E) COMFORT! COMFORT E NOWA WERSJA Comfort E Instalacja wyłącznie w pozycji wiszącej pionowo z króćcami do dołu. OPIS Comfort - montaż w pozycji stojącej lub wiszącej pionowo z króćcami c.w. od góry. Comfort E - montaż w pozycji wiszącej z króćcami do dołu. n Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych w układzie zamkniętym. n Comfort E - wyposażony w grzałkę elektryczną o mocy 2200 W umieszczoną w zbiorniku zewnętrznym, sterowaną termostatem i przełącznikiem lato / zima, znajdującymi się na panelu sterowniczym urządzenia. n Izolacja ze sztywnej pianki poliuretanowej. n Estetyczne wykończenie z polipropylenu. n Comfort - termostat nastawny i wsporniki ścienne dostępne w opcji dodatkowej. n Comfort E - nowy estetyczny panel sterowniczy zawierający termostat nastawny, przełącznik lato/ zima oraz wskaźnik pracy grzałki elektrycznej. n Comfort E - fabrycznie wyposażony we wsporniki ścienne. n Zasobnik ciepłej wody ze stali nierdzewnej. KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I Kod Model Klasa energetyczna Cena COMFORT COMFORT COMFORT COMFORT COMFORT COMFORT E COMFORT E COMFORT E COMFORT E COMFORT E KONSTRUKCJA - COMFORT Wlot zimnej wody. 2. Wylot ciepłej wody. 3. Ręczny odpowietrznik. 4. Wlot czynnika grzewczego (c.o.). 5. Wylot czynnika grzewczego (c.o.) mm izolacja poliuretanowa (bez CFC). 7. Zbiornik zewnętrzny ze stali węglowej. 8. Zasobnik ciepłej wody ze stali nierdzewnej. 9. Pokrywa z polipropylenu. 10. Obudowa zewnętrzna z polipropylenu. 11. Podstawa z polipropylenu. 12. Tuleja pomiarowa ze stali nierdzewnej. KONSTRUKCJA - COMFORT E AKCESORIA Kod Nazwa Cena Wsporniki ścienne - Comfort Termostat nastawny - Comfort 26 7A1500 Zawór bezpieczeństwa c.w. 3/ Reduktor ciśnienia c.w. 3/ Termostatyczny zawór mieszający c.w. 3/ Wlot zimnej wody. 2. Rura wylotu ciepłej wody. 3. Odpowietrznik ręczny. 4. Wlot czynnika grzewczego. 5. Wylot czynnika grzewczego mm izolacja poliuretanowa. 7. Zbiornik zewnętrzny ze stali węglowej. 8. Zasobnik ciepłej wody ze stali nierdzewnej. 9. Pokrywa polipropylenowa. 10. Obudowa zewnętrzna z polipropylenu. 11. Tuleja pomiarowa ze stali nierdzewnej. 12. Grzałka elektryczna. 12 ACV Cennik Ceny netto wyrażone w EURO.

15 Wymienniki c.w. DANE TECHNICZNE Typ Comfort (E) 100 Comfort (E) 130 Comfort (E) 160 Comfort (E) 210 Comfort (E) 240 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza zasobnika m Strata ciśnienia (obieg c.o.) mbar Podłączenia c.o. Ø 1" 1" 1" 1 1/4" 1 1/4" Podłączenia c.w. Ø 3/4" 3/4" 3/4" 3/4" 3/4" Nominalny przepływ czynnika grzewczego litr/godz Maksymalna temperatura pracy (obieg c.o.) 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Maksymalne ciśnienie pracy (obieg c.w.) bar Wymiar A - Comfort / Comfort E mm 845 / / / / / 1725 Wymiar B - Comfort mm Wymiar C - Comfort mm Masa (pusty) kg Klasa energetyczna (zasobniki) C C C C C WYDATKI CIEPŁEJ WODY Typ Comfort (E) 100 Comfort (E) 130 Comfort (E) 160 Comfort (E) 210 Comfort (E) 240 Wydatek szczytowy c.w. przy 40 C litr/10' Wydatek szczytowy c.w. przy 45 C litr/10' Wydatek szczytowy c.w. przy 60 C litr/10' Wydatek szczytowy c.w. przy 40 C litr/60' Wydatek szczytowy c.w. przy 45 C litr/60' Wydatek szczytowy c.w. przy 60 C litr/60' Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Czas odbudowy (EN 12897) min Min. moc cieplna odbudowy (EN 12897) kw Nominalna moc cieplna kw Zalecana moc cieplna kotła to ok. 110% nominalnej mocy cieplnej wymiennika COMFORT COMFORT E WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 UWAGA: Wartości c.w. podane w powyższej tabeli otrzymano dla minimalnych mocy cieplnych kotłów, nie mniejszych niż moc cieplna wymiennika. Im mniejsza moc cieplna kotła, tym mniejsze wydatki ciepłej wody. 13

16 HRs , Jumbo HRs OPIS Wymiennik ciepłej wody gwarantujący wysoki komfort ciepłej wody. KONSTRUKCJA - HRs n Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych w układzie zamkniętym. 3 modele: 606, 800 i 1000 litrów. Zasobnik ciepłej wody ze stali nierdzewnej. Izolacja z 70 mm pianki poliuretanowej, dostarczana osobno dla ułatwienia montażu urządzenia. Zewnętrzna winylowa obudowa. Termostat regulacyjny i wskaźnik temperatury w opcji KONSTRUKCJA ZBIORNIK W ZBIORNIKU 5 11 NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I 6 12 JUMBO OPIS Wymiennik ciepłej wody gwarantujący wysoki komfort ciepłej wody. n Przeznaczony do współpracy ze wszystkimi typami kotłów wodnych w układzie zamkniętym. 2 modele: 800 i 1000 litrów. Zasobnik ciepłej wody ze stali nierdzewnej. Izolacja z wełny mineralnej. Zewnętrzna metalowa obudowa. Wyposażony w termostat regulacyjny i wskaźnik temperatury. Korpus wymiennika, izolacja i obudowa dostarczane oddzielnie dla ułatwienia montażu urządzenia (można go wnieść przez standardowe drzwi 80 cm). KONSTRUKCJA ZBIORNIK W ZBIORNIKU NA ZAMÓWIENIE GRUPA ASORTYMENTOWA I 7 1. Króciec cyrkulacyjny ciepłej wody. 2. Ręczny odpowietrznik. 3. Wlot zimnej wody. 4. Pokrywa z polipropylenu. 5. Tuleja pomiarowa ze stali nierdzewnej. 6. Izolacja 70mm z pianki poliuretanowej. 7. Obudowa zewnętrzna z polipropylenu. 8. Wylot ciepłej wody. 9. Wlot wody grzewczej. 10. Zasobnik c.w. ze stali nierdzewnej. 11. Zbiornik zewnętrzny ze stali węglowej. 12. Wylot wody grzewczej. 1 2 JUMBO Kod Nazwa Cena HRs HRs HRs JUMBO JUMBO AKCESORIA Kod Opis Cena A Zestaw termostat regulacyjny i wskaźnik temperatury dla HRs A1028 Termostatyczny zawór mieszający c.w. 1 1/4" Zawór bezpieczeństwa c.w ACV Cennik Ceny netto wyrażone w EURO Króciec cyrkulacyjny c.w. 2. Wlot zimnej wody. 3. Wskaźnik temperatury. 4. Termostat nastawny. 5. Izolacja z wełny mineralnej 120 mm. 6. Metalowa obudowa. 7. Wylot ciepłej wody. 8. Wlot czynnika grzewczego (c.o.). 9. Zbiornik zewnętrzny ze stali węglowej. 10. Tuleja pomiarowa ze stali nierdzewnej. 11. Zasobnik c.w. ze stali nierdzewnej. 12. Wylot czynnika grzewczego (c.o.).

17 DANE TECHNICZNE Wymienniki c.w. Typ HRs 600 HRs 800 JUMBO 800 HRs 1000 JUMBO 1000 Pojemność całkowita litr Pojemność obiegu c.o. litr Pojemność zasobnika c.w. litr Powierzchnia grzewcza m Podłączenia obiegu c.o. Ø 2 2" 2" 2" 2" Podłączenia obiegu c.w. Ø 1 1/2 1 1/2" 1 1/2" 1 1/2" 1 1/2" Strata ciśnienia mbar Nominalny przepływ czynnika grzewczego litr/godz Maksymalna temperatura pracy (obieg c.o.) 0 C Maksymalne ciśnienie pracy (obieg c.w.) bar Maksymalne ciśnienie pracy (obieg c.o.) bar Wymiary A mm B mm C mm D mm E mm F mm Masa (pusty) kg WYDATKI CIEPŁEJ WODY Typ HRs 600 HRs 800 JUMBO 800 HRs 1000 JUMBO 1000 Wydatek szczytowy przy 40 C litr/ Wydatek szczytowy przy 45 C litr/ Wydatek szczytowy przy 60 C litr/ Wydatek szczytowy przy 40 C litr/ Wydatek szczytowy przy 45 C litr/ Wydatek szczytowy przy 60 C litr/ Wydatek trwały przy 40 C litr/godz Wydatek trwały przy 45 C litr/godz Wydatek trwały przy 60 C litr/godz Min. moc cieplna odbudowy (EN kw Nominalna moc cieplna kw Zalecana moc cieplna kotła to ok. 110% nominalnej mocy cieplnej wymiennika HRs WARUNKI PRACY: Woda grzewcza : 85 C Woda zimna : 10 C WSPÓŁCZYNNIKI KOREKCJI WYDAJNOŚCI C.W. Obieg c.o. 75 C Ciepła woda 45 C : 0,8 Ciepła woda 60 C : 0,75 Obieg c.o. 65 C Ciepła woda 45 C : 0,6 JUMBO 15

18 Gazowe kotły kondensacyjne Kotły kondensacyjne z nowym systemem regulacji ACVMax. Nowy panel sterujący ze zintegrowanym manometrem oraz wyświetlaczem LCD dostarcza wszystkich informacji o instalacji. ACVMAX Wyświetlacz LCD Interfejs wspólny dla wielu urządzeń Polska wersja językowa Sterowanie dwoma obiegami c.o. PRESTIGE Wiszący kocioł kondensacyjny Solo (centralne ogrzewanie) & Excellence (ogrzewanie i ciepła woda) Z nowym sterownikiem ACVMax Serce kotła Prestige, unikalny wymiennik ciepła. 16

19 HEATMASTER C/TC Stojący kocioł kondensacyjny Kondensacja w trybie produkcji ciepłej wody & ogrzewania (TC) Z nowym sterownikiem ACVMax N A OW W A J S ER Zobacz jak HeatMaster TC zapewnia komfort ciepła i ciepłej wody 17

20 13 HeatMaster 25 C v15 OPIS KONSTRUKCJA Dwufunkcyjny kondensacyjny kocioł gazowy. Połączenie konstrukcji zbiornik w zbiorniku z nowoczesną technologią kondensacji NOWA WERSJA n Stojący kocioł o wysokiej sprawności. n Zasobnik ciepłej wody ze stali nierdzewnej. n Kondensacja w trybie centralnego ogrzewania i produkcji ciepłej wody. n Samooczyszczający się wymiennik ciepła ze stali nierdzewnej. n Wysoka wydajność ciepłej wody. n Nowoczesny sterownik ACV Max z polską wersją językową, z manometrem i wyświetlaczem LCD. n Możliwa regulacja 2 obiegami grzewczymi oraz: ON/OFF, OpenTherm, 0-10V. n Modulowany palnik gazowy. n Dostępny w wersji na gaz ziemny lub propan. n Wyposażony w pompę mieszającą, zawór bezpieczeństwa c.o. z manometrem, czujnik ciśnienia wody c.o KONSTRUKCJA ZBIORNIK W ZBIORNIKU 7 DOSTĘPNY PO WYCZERPANIU ZAPASU MODELU POPRZEDNIEGO GRUPA ASORTYMENTOWA I Kod Model Klasa energetyczna Cena A HeatMaster 25 C HeatMaster 25 C PROPAN AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF d3040 Czujnik zasilania obiegu c.o. z mieszaczem NTC F1163 Okablowanie dla 2-go obiegu grzewczego 50 7A1500 Zawór bezpieczeństwa c.w. 3/4 6 bar Termostatyczny zawór mieszający c.w. 3/ Koncentryczne podłączenie do komina 2. Rura wylotu spalin 3. Komora spalania 4. Wymiennik ciepła ze stali nierdzewnej 5. Zasobnik ciepłej wody ze stali nierdzewnej 6. Rura cyrkulacji c.w. 7. Separator kondensatu 8. Pompa wysokiej wydajności 9. Czujnik NTC obiegu c.o. 10. Czujnik ciśnienia 11. Panel elektryczny 12. Panel sterowniczy ACVMax 13. Tuleja pomiarowa temp. c.w. w zasobniku Automatyka pogodowa lub pokojowa patrz od strony 53 Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi lub rozdzielonymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona ACV Cennik Ceny netto wyrażone w EURO.

21 1670 Kotły kondensacyjne DANE TECHNICZNE Typ HM 25 C v15 Paliwo Gaz ziemny/propan Maksymalna moc cieplna c.w. kw 35.0 Maksymalna moc cieplna c.o. (80/60 C) kw 24.3 Minimalna moc cieplna (80/60 C) kw 4.9 Pojemność obiegu grzewczego litr 120 Pojemność zasobnika ciepłej wody litr 80 Podłączenia c.o. Ø 1" Podłączenia c.w. Ø 3/4" Podłączenie gazu Ø 3/4" Strata ciśnienia wody przy Δt = 20 C mbar 30 Zużycie gazu E - G20 (moc maks.) m 3 /godz 2.66 Zużycie gazu Propan - G31 (moc maks.) m 3 /godz 1.02 Podłączenie wylotu spalin mm 80/125 Maksymalna temperatura pracy (obieg c.o.) 0 C 87 Maksymalne ciśnienie pracy (obieg c.o.) bar 3 Maksymalna ciśnienie pracy (obieg c.w.) bar 8.6 Zasilanie V/Hz 230 / 50 Stopień ochrony IP 30 Maksymalny pobór mocy W 95 Masa (pusty) kg 174 Deklarowany profil rozbioru c.w. XXL Klasa energetyczna - ogrzewanie A Klasa energetyczna - ciepła woda B WYDATKI CIEPŁEJ WODY Typ HM 25 C Wydatek szczytowy przy 40 C litr/10' 365 Wydatek szczytowy przy 60 C litr/10' 200 Wydatek szczytowy przy 40 C litr/60' 1179 Wydatek szczytowy przy 60 C litr/60' 688 Wydatek trwały przy 40 C litr/godz 976 Wydatek trwały przy 60 C litr/godz WARUNKI PRACY Woda grzewcza : 90 C Woda zimna : 10 C

22 13 HeatMaster TC v15 OPIS Dwufunkcyjny kocioł całkowicie kondensacyjny. Połączenie konstrukcji zbiornik w zbiorniku z nowoczesną technologią kondensacji. KONSTRUKCJA NOWA WERSJA n Niezrównane wydatki ciepłej wody. n Totalnie kondensacyjny: kondensacja zarówno w trybie ogrzewania jak i produkcji ciepłej wody. n Zasobnik ciepłej wody ze stali nierdzewnej. n Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania. n Izolacja ze sztywnego poliuretanu. n Nowoczesny sterownik ACV Max z polską wersją językową, z manometrem i wyświetlaczem LCD. n Możliwa regulacja 2 obiegami grzewczymi oraz: ON/OFF, OpenTherm, 0-10V. n Dostępne 2 modele o mocy do 24 i 34 kw. KONSTRUKCJA ZBIORNIK W ZBIORNIKU DOSTĘPNY PO WYCZERPANIU ZAPASU MODELU POPRZEDNIEGO GRUPA ASORTYMENTOWA I Kod Model Klasa energetyczna Cena HeatMaster 25 TC HeatMaster 25 TC - Propan HeatMaster 35 TC HeatMaster 35 TC - Propan Koncentryczne podłączenie do komina 2. Rura wylotu spalin 3. Komora spalania 4. Wymiennik ciepła ze stali nierdzewnej 5. Zasobnik ciepłej wody ze stali nierdzewnej 6. Przegroda 7. Separator kondensatu 8. Pompa mieszająca 9. Czujnik NTC obiegu c.o. 10. Czujnik ciśnienia 11. Panel elektryczny 12. Panel sterowniczy ACVMax 13. Tuleja pomiarowa temp. c.w. w zasobniku AKCESORIA Kod Nazwa Cena 7A1500 Zawór bezpieczeństwa c.w. 3/ Termostatyczny zawór mieszający c.w. 3/ Reduktor ciśnienia 3/ Adapter prosty powietrzno - spalinowy z króćcem pomiarowym 80/125 mm dla TC (ACV1) 25 Akcesoria dla pracy kotła dla jednego obiegu grzewczego z mieszaczem: Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Trójdrogowy zawór mieszający c.o Napęd zaworu mieszającego SM d3040 Czujnik zasilania obiegu c.o. z mieszaczem NTC6 70 Automatyka pogodowa lub pokojowa Większe moce patrz od strony 53 patrz strona 22 Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi lub rozdzielonymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona ACV Cennik Ceny netto wyrażone w EURO.

23 1670 Kotły kondensacyjne DANE TECHNICZNE Typ HM 25 TC HM 35 TC Paliwo gaz ziemny gaz ziemny Nominalna moc cieplna (80/60 C) kw Pojemność całkowita litr Pojemność obiegu ciepłej wody litr Podłączenia obiegu c.o. Ø 1" 1" Podłączenia obiegu c.w. Ø 1" 1" Podłączenie gazu Ø 3/4" 3/4" Zużycie gazu E - G20 (moc max) m³/godz Zużycie gazu Propan - G31 (moc maks.) m 3 /godz Podłączenie do komina Ø mm 80/125 80/125 Maksymalna temperatura pracy (obieg c.o.) C Maksymalne ciśnienie pracy (obieg c.o.) bar 3 3 Maksymalne ciśnienie pracy (obieg c.w.) bar Napięcie V Stopień ochrony IP Pobór mocy (moc maks.) W Masa (pusty) kg Deklarowany profil rozbioru c.w. XXL XXL Klasa energetyczna - ogrzewanie A A Klasa energetyczna - ciepła woda A A WYDATKI CIEPŁEJ WODY Typ HM 25 TC HM 35 TC Wydatek szczytowy 40 C litr/10' Wydatek szczytowy 45 C litr/10' Wydatek szczytowy 60 C litr/10' Wydatek 1-szej godziny 40 C litr/60' Wydatek 1-szej godziny 45 C litr/60' Wydatek 1-szej godziny 60 C litr/60' Wydatek trwały 40 C litr/godz Wydatek trwały 45 C litr/godz Wydatek trwały 60 C litr/godz WARUNKI PRACY Woda grzewcza : 90 C Woda zimna : 10 C

24 13 HeatMaster TC v15 OPIS Dwufunkcyjny kocioł całkowicie kondensacyjny. Połączenie konstrukcji zbiornik w zbiorniku z nowoczesną technologią kondensacji. 13 KONSTRUKCJA 19 1 NOWA WERSJA n Niezrównane wydatki ciepłej wody. n Totalnie kondensacyjny: kondensacja zarówno w trybie ogrzewania jak i produkcji ciepłej wody. n Zasobnik ciepłej wody ze stali nierdzewnej. n Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania. n Izolacja ze sztywnego poliuretanu. n Nowoczesny sterownik ACV Max z polską wersją językową, z manometrem i wyświetlaczem LCD. n Możliwa regulacja 2 obiegami grzewczymi oraz: ON/OFF, OpenTherm, 0-10V. n Dostępne 4 modele o mocy do kw. KONSTRUKCJA ZBIORNIK W ZBIORNIKU DOSTĘPNY PO WYCZERPANIU ZAPASU MODELU POPRZEDNIEGO GRUPA ASORTYMENTOWA I Kod Nazwa Klasa energetyczna Cena HeatMaster 45 TC HeatMaster 45 TC - Propan HeatMaster 70 TC HeatMaster 70 TC - Propan HeatMaster 85 TC HeatMaster 85 TC - Propan HeatMaster 120 TC HeatMaster 120 TC - Propan Koncentryczne podłączenie do komina 2. Rura wylotu spalin 3. Komora spalania 4. Wymiennik ciepła ze stali nierdzewnej 5. Zasobnik ciepłej wody ze stali nierdzewnej 6. Przegroda 7. Separator kondensatu 8. Pompa mieszająca 9. Czujnik NTC obiegu c.o. 10. Czujnik ciśnienia 11. Panel elektryczny 12. Panel sterowniczy ACVMax 13. Tuleja pomiarowa temp. c.w. w zasobniku AKCESORIA Kod Nazwa Cena 7A1500 Zawór bezpieczeństwa c.w. 3/ A1027 Termostatyczny zawór mieszający c.w Reduktor ciśnienia 3/4 80 Akcesoria dla pracy kotła dla jednego obiegu grzewczego z mieszaczem: Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Trójdrogowy zawór mieszający c.o. 1 1/ Napęd zaworu mieszającego SM d3040 Czujnik zasilania obiegu c.o. z mieszaczem NTC6 70 Automatyka pogodowa lub pokojowa Mniejsze moce patrz od strony 53 patrz strona 20 Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi lub rozdzielonymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona ACV Cennik Ceny netto wyrażone w EURO.

25 Kotły kondensacyjne DANE TECHNICZNE HM 45 TC Typ HM 45 TC HM 70 TC HM 85 TC HM 120 TC 708 Nominalna moc cieplna (80/60 C) kw Pojemność wodna całkowita litr Pojemność obiegu grzewczego litr Pojemność obiegu ciepłej wody litr Podłączenia obiegu c.o. Ø 1 1 1/2 1 1/2" 1 1/2" Podłączenia obiegu c.w. Ø 1 1 1" 1" Podłączenia gazu Ø 3/4 3/4 3/4" 3/4" Zużycie gazu E - G20 (moc max) m 3 /godz Zużycie gazu Propan - G31 (moc maks.) m 3 /godz Podłączenie komina Ø mm 80/ / / /150 Maksymalna temp. pracy (obieg c.o.) C Maksymalne ciśnienie pracy (obieg c.o.) bar Maksymalne ciśnienie pracy (obieg c.w.) bar Napięcie zasilania V Stopień ochrony IP Pobór mocy (moc maks.) W Masa (pusty) kg Deklarowany profil rozbioru c.w. XXL XXL - - Klasa energetyczna - ogrzewanie A A - - Klasa energetyczna - ciepła woda A A Typ WYDATKI CIEPŁEJ WODY HM 45 TC HM 70 TC HM 85 TC HM 120 TC Wydatek szczytowy 40 C litr/10' Wydatek szczytowy 45 C litr/10' Wydatek szczytowy 60 C litr/10' Wydatek 1-szej godziny 40 C litr/60' Wydatek 1-szej godziny 45 C litr/60' Wydatek 1-szej godziny 60 C litr/60' Wydatek trwały 40 C litr/godz Wydatek trwały 45 C litr/godz Wydatek trwały 60 C litr/godz WARUNKI PRACY Woda grzewcza : 90 C Woda zimna : 10 C HM TC

26 Kompakt HRE eco OPIS KONSTRUKCJA (SOLO) NOWA WERSJA Wiszące kotły kondensacyjne o wysokiej sprawności i kompaktowej budowie. n 2 modele Solo dla ogrzewania. n 1 model dla ogrzewania i produkcji ciepłej wody. n Kondensacja w trybie ogrzewania i produkcji ciepłej wody. n Nowa estetyczna obudowa. n Nowy sterownik kotła zwiększający funkcjonalność i ułatwiający dopasowanie do instalacji. n W wersji duwufunkcjnej nowy czujnik przepływu c.w. n Aluminiowy wymiennik ciepła. n Wężownice wykonane z miedzi. n Kompakt HR eco 18/24 - priorytet ciepłej wody n Możliwość pracy w układzie otwartym. n Wyposażony w wysoko-wydajną pompę c.o. klasy A, czujnik ciśnienia wody, czunik poboru c.w. (Kompakt HR eco 18/24), adapter do podłączenia komina z króćcem pomiarowym, pogodowy sterownik kotła ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I Kod Model Klasa energetyczna Cena Kompakt HRE eco 18 Solo Kompakt HRE eco 30 Solo Kompakt HRE eco 18/ AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Termostat pokojowy Tech ST-290 V Zawór przełączający c.o./c.w. 3/4 + napęd Honeywell Zawór przełączający c.o./c.w. 1 + napęd Honeywell G003 Czujnik temperatury c.w. NTC Maskownica Ścienny zestaw montażowy do HRE 18, HRE 18/ Ścienny zestaw montażowy do HRE Przyłącze hydrauliczne Kompakt Adapter prosty powietrzno - spalinowy z króćcem pomiarowym 80/125 dla HRE (ACV4) Adapter kolano 90 0 powietrzno - spalinowy z króćcem pomiarowym 80/125 dla HRE (ACV4KOL) Złączki hydrauliczne - Kompakt HRE eco Solo 18, Adapter powietrzno-spalinowy z króćcem pomiarowym 60/ Wężownica c.o. 3. Rura wylotu spalin. 4. Separator kondensatu. 5. Wymiennik ciepła. 6. Modulowany palnik gazowy. 7. Wentylator. 8. Zespół zaworu gazowego. 9. Pompa c.o. 10. Panel sterowniczy. ZASILANIE C.O. ZASILANIE C.O. Złączki hydrauliczne dla Kompakt HRE eco SOLO GAZ Złączki hydrauliczne dla Kompakt HRE eco GAZ POWRÓT C.O. POWRÓT C.O Złączki hydrauliczne - Kompakt HRE eco 18/24 60 CIEPŁA WODA ZIMNA WODA Automatyka pogodowa lub pokojowa patrz od strony 53 Adapter powietrzno - spalinowy - prosty Adapter powietrzno - spalinowy - kolano Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi lub rozdzielonymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona ACV Cennik Ceny netto wyrażone w EURO.

27 Kotły kondensacyjne DANE TECHNICZNE Typ HRE eco 18 Solo HRE eco 30 Solo HRE eco 18/24 Paliwo gaz ziemny gaz ziemny gaz ziemny Nominalna moc cieplna c.w. kw Maks. nominalna moc cieplna c.o. (80/60 C) kw Min. nominalna moc cieplna c.o. (80/60 C) kw Podłączenia obiegu c.o. mm Podłączenia obiegu c.w. mm Podłączenia gazu mm Zużycie gazu E - G20 (moc maks.) m 3 /godz Podłączenie komina mm 60/100 60/100 60/100 Wymiar A mm Wymiar B mm Maksymalna temperatura 0 C Maksymalne ciśnienie pracy (obieg c.o.) bar Zasilanie V/Hz 230 / / / 50 Stopień ochrony IP Pobór mocy W Masa (pusty) kg Klasa energetyczna - ogrzewanie A A A Klasa energetyczna - ciepła woda - - A WYDATKI CIEPŁEJ WODY Typ HRE eco 18 Solo HRE eco 30 Solo HRE eco 18/24 Wydatek c.w. 40 C litr/min Wydatek c.w. 60 C litr/min WARUNKI PRACY Woda zimna : 10 C 25

28 Kompakt HR eco OPIS KONSTRUKCJA NOWA WERSJA Wiszące kotły kondensacyjne o wysokiej sprawności i kompaktowej budowie. n Kompakt HR eco SOLO dla ogrzewania. n Kompakt HR eco 24/28 i 30/36 dla ogrzewania i produkcji ciepłej wody. n Podwójna kondensacja: kondensacja następuje zarówno w trybie ogrzewania i produkcji ciepłej wody. n Nowy sterownik kotła zwiększający funkcjonalność i ułatwiający dopasowanie do instalacji. n W wersji duwufunkcjnej nowy czujnik przepływu c.w. n Aluminiowy wymiennik ciepła. n Przeponowe naczynie wzbiorcze c.o. n Wężownice wykonane z miedzi. n Kompakt HR eco 24/28 i 30/36 - priorytet ciepłej wody n Możliwość pracy także w układzie otwartym. n Wyposażony w wysoko-wydajną pompę c.o. klasy A, manometr, czujnik poboru c.w. (Kompakt HR eco 24/28 i 30/36), pogodowy sterownik kotła oraz naczynie przeponowe c.o ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I Kod Model Klasa energetyczna Cena Kompakt HR eco 24 Solo Kompakt HR eco 24/ Kompakt HR eco 30/ Podłączenie przewodu powietrznego dla systemu równoległego. 2. Wyrzut spalin lub podłączenie adaptera koncentrycznego. 3. Wężownica c.o. 4. Wymiennik ciepła. 5. Naczynie przeponowe 6 l. 6. Modulowany palnik gazowy. 7. Wentylator. 8. Zespół zaworu gazowego. 9. Pompa c.o. 10. Panel sterowniczy. AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF Termostat pokojowy Tech ST-290 V Zawór przełączający c.o./c.w. 3/4 + napęd Honeywell Zawór przełączający c.o./c.w. 1 + napęd Honeywell G003 Czujnik temperatury c.w. NTC Maskownica Przyłącze hydrauliczne Kompakt Adapter prosty powietrzno - spalinowy z króćcem pomiarowym 80/125 dla HR (ACV3) Adapter kolano 90 0 powietrzno - spalinowy z króćcem pomiarowym 80/125 dla HR (ACV3KOL) Złączki hydrauliczne - Kompakt HR eco 24 Solo ZASILANIE C.O. ZASILANIE C.O. Złączki hydrauliczne dla Kompakt HR eco SOLO GAZ Złączki hydrauliczne dla Kompakt HR eco POWRÓT C.O. POWRÓT C.O Złączki hydrauliczne - Kompakt HR eco 24/28, 30/36 60 GAZ CIEPŁA WODA ZIMNA WODA Automatyka pogodowa lub pokojowa patrz od strony 53 Adapter powietrzno - spalinowy - prosty Adapter powietrzno - spalinowy - kolano Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi lub rozdzielonymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz strona ACV Cennik Ceny netto wyrażone w EURO.

29 Kotły kondensacyjne DANE TECHNICZNE HR eco 24 Solo HR eco 24/28 HR eco 30/36 Nominalna moc cieplna c.w. kw Nominalna moc cieplna c.o. 80/60 C kw Podłączenia obiegu c.o. mm Podłączenia obiegu c.w. mm Podłączenia gazu mm Zużycie gazu E - G20 m 3 /godz Podłączenie komina mm Ciśnienie maksymalne c.o. bar Temperatura maksymalna c.o. C Czujnik przepływu l/min Temperatura maksymalna c.w. C Wysokość (B) mm Szerokość mm Głębokość mm Stopień ochrony IP Pobór mocy W Masa (pusty) kg Klasa energetyczna - ogrzewanie A A A Klasa energetyczna - ciepła woda - A A WYDATKI CIEPŁEJ WODY Typ HR eco 24 Solo HR eco 24/28 HR eco 30/36 Wydatek c.w C litr/min Wydatek c.w C litr/min WARUNKI PRACY Woda zimna : 10 C 0 27

30 Prestige Solo - Excellence OPIS Kondensacyjny wiszący kocioł jedno lub dwufunkcyjny o wysokiej sprawności. n Solo: kocioł jednofunkcyjny na c.o.. n Excellence: kocioł z wbudowanym zasobnikiem ciepłej wody 54 litry, zbiornik w zbiorniku. n Zasobnik ciepłej wody ze stali nierdzewnej. n Wymiennik ciepła ze stali nierdzewnej samooczyszczający się z produktów spalania. n Nowoczesny sterownik ACV Max z polską wersją językową, z manometrem i wyświetlaczem LCD. n Możliwa regulacja 2 obiegami grzewczymi oraz: ON/OFF, OpenTherm, 0-10V. n Modulowany palnik gazowy na gaz ziemny lub propan. n Kocioł wyposażony w zawór przełączający c.o./c.w., adapter do podłączenia komina z króćcem pomiarowym, pompę c.o., zawór bezpieczeństwa c.o., czujnik ciśnienia wody c.o. n Wysokiej wydajności elektroniczna pompa klasy A. n Przeponowe naczynie wzbiorcze c.o. 12 litrów. KONSTRUKCJA ZBIORNIK W ZBIORNIKU ODBIÓR NATYCHMIASTOWY GRUPA ASORTYMENTOWA I KONSTRUKCJA - PRESTIGE SOLO PRESTIGE EXCELLENCE Kod Model Klasa energetyczna Cena Prestige 24 Solo - gaz ziemny Prestige 32 Solo - gaz ziemny Prestige 24 Solo - propan Prestige 32 Solo - propan Prestige 24 Excellence - gaz ziemny Prestige 32 Excellence - gaz ziemny Prestige 24 Excellence - propan Prestige 32 Excellence - propan AKCESORIA Kod Nazwa Cena Czujnik temperatury zewnętrznej NTC4/AF G003 Czujnik temperatury c.w. NTC F1163 Okablowanie dla 2-go obiegu grzewczego d3040 Czujnik zasilania obiegu c.o. z mieszaczem NTC Podłączenie do wymiennika c.w F1166 Przewód kaskady Adapter prosty powietrzno - spalinowy z króćcem pomiarowym 80/125 dla Prestige Adapter kolano 90 0 powietrzno - spalinowy z króćcem pomiarowym 80/125 dla Prestige oraz Prestge MK4 (stal kwasodporna) Koncentryczne połączenie kominowe 60/100mm z elementem pomiarowym 2. Kanał spalinowy 3. Zasilanie wodą grzewczą wymiennika c.w. 4. Naczynie przeponowe c.o. 12 litrów 5. Zasobnik ciepłej wody ze stali nierdzewnej (54 L) 6. Korpus kotła ze stali nierdzewnej 7. Pompa wysokiej sprawności 8. Powrót wody grzewczej z wymiennika c.w. 9. Powrót obiegu grzewczego 10. Panel sterow. z wyświetlaczem i manometrem 11. Zasilanie obiegu grzewczego 12. Sterownik kotła. 13. Wbudowany 3 - drogowy zawór. 14. Modulowany palnik gazowy premix Automatyka pogodowa lub pokojowa Większe moce Kocioł jest sprzedawany osobno lub w zestawie ze współosiowymi lub rozdzielonymi przewodami odprowadzenia spalin / doprowadzenia powietrza patrz od strony 53 patrz strona 30 patrz strona 56! Przed uruchomieniem wymagane płukanie instalacji zgodnie z instrukcją urządzenia lub odseparowanie kotła od instalacji wymiennikiem płytowym. 28 ACV Cennik Ceny netto wyrażone w EURO.
