PROJEKT WYKONAWCZY STUDNI ODCIĄŻAJĄCYCH W DOLNYM STANOWISKU ZAPORY CZOŁOWEJ ZBIORNIKA WODNEGO NIELISZ (Htm 1+45, 1+75, 5+10)

Transkrypt

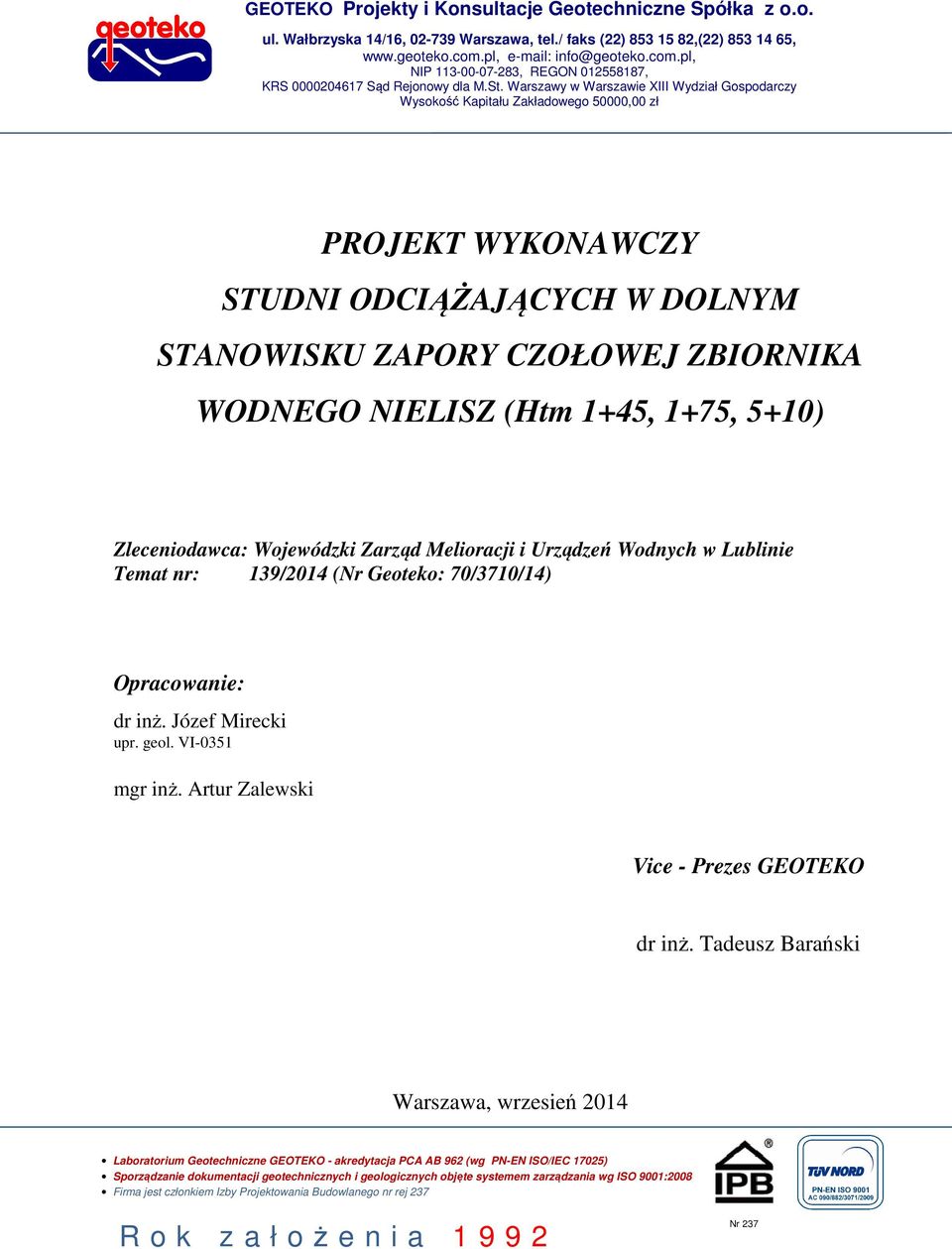

1 GEOTEKO Projekty i Konsultacje Geotechniczne Spółka z o.o. ul. Wałbrzyska 14/16, Warszawa, tel./ faks (22) ,(22) , info@geoteko.com.pl, NIP , REGON , KRS Sąd Rejonowy dla M.St. Warszawy w Warszawie XIII Wydział Gospodarczy Wysokość Kapitału Zakładowego 50000,00 zł PROJEKT WYKONAWCZY STUDNI ODCIĄŻAJĄCYCH W DOLNYM STANOWISKU ZAPORY CZOŁOWEJ ZBIORNIKA WODNEGO NIELISZ (Htm 1+45, 1+75, 5+10) Zleceniodawca: Wojewódzki Zarząd Melioracji i Urządzeń Wodnych w Lublinie Temat nr: 139/2014 (Nr Geoteko: 70/3710/14) Opracowanie: dr inż. Józef Mirecki upr. geol. VI-0351 mgr inż. Artur Zalewski Vice - Prezes GEOTEKO dr inż. Tadeusz Barański Warszawa, wrzesień 2014 Laboratorium Geotechniczne GEOTEKO - akredytacja PCA AB 962 (wg PN-EN ISO/IEC 17025) Sporządzanie dokumentacji geotechnicznych i geologicznych objęte systemem zarządzania wg ISO 9001:2008 Firma jest członkiem Izby Projektowania Budowlanego nr rej 237 R o k z a ł ożenia 1992 Nr 237

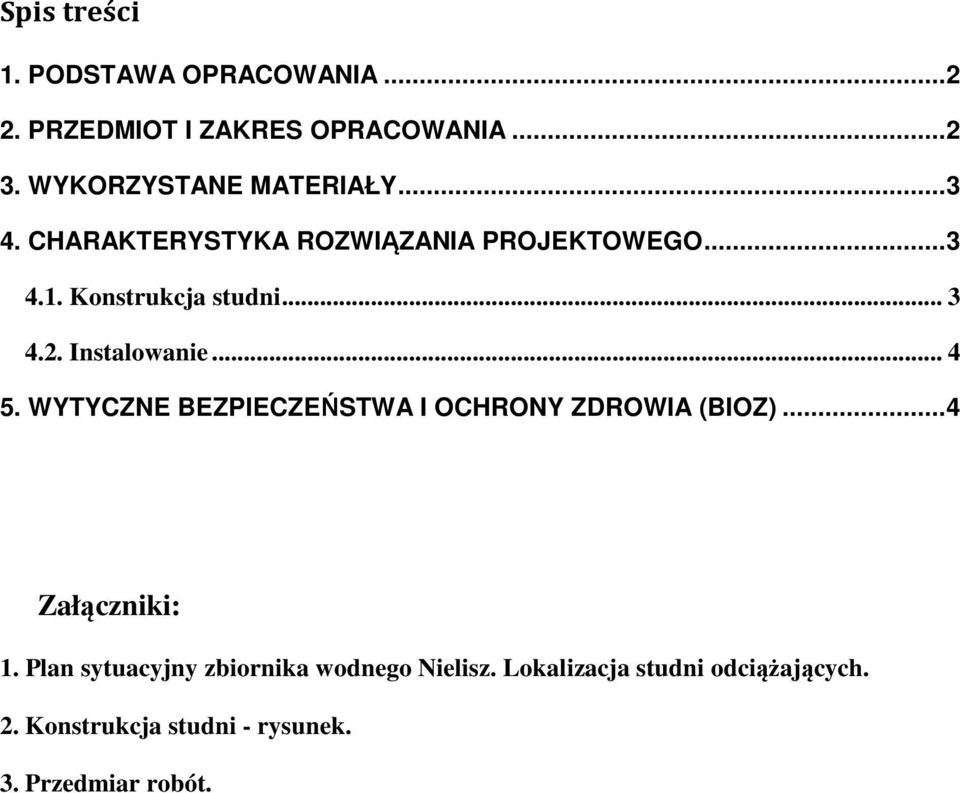

2 Spis treści 1. PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA WYKORZYSTANE MATERIAŁY CHARAKTERYSTYKA ROZWIĄZANIA PROJEKTOWEGO Konstrukcja studni Instalowanie WYTYCZNE BEZPIECZEŃSTWA I OCHRONY ZDROWIA (BIOZ)... 4 Załączniki: 1. Plan sytuacyjny zbiornika wodnego Nielisz. Lokalizacja studni odciążających. 2. Konstrukcja studni - rysunek. 3. Przedmiar robót.

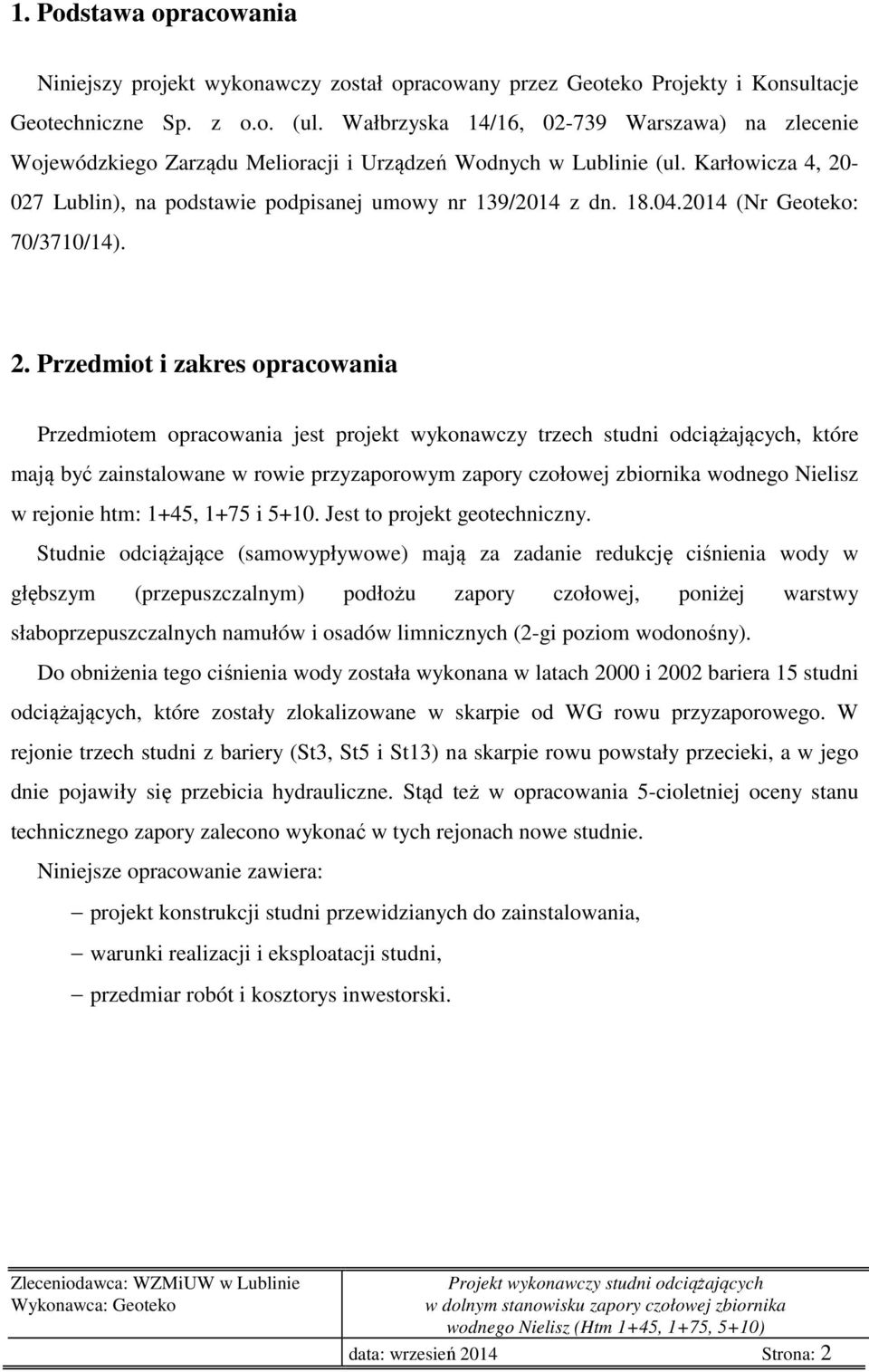

3 1. Podstawa opracowania Niniejszy projekt wykonawczy został opracowany przez Geoteko Projekty i Konsultacje Geotechniczne Sp. z o.o. (ul. Wałbrzyska 14/16, Warszawa) na zlecenie Wojewódzkiego Zarządu Melioracji i Urządzeń Wodnych w Lublinie (ul. Karłowicza 4, Lublin), na podstawie podpisanej umowy nr 139/2014 z dn (Nr Geoteko: 70/3710/14). 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt wykonawczy trzech studni odciążających, które mają być zainstalowane w rowie przyzaporowym zapory czołowej zbiornika wodnego Nielisz w rejonie htm: 1+45, 1+75 i Jest to projekt geotechniczny. Studnie odciążające (samowypływowe) mają za zadanie redukcję ciśnienia wody w głębszym (przepuszczalnym) podłożu zapory czołowej, poniżej warstwy słaboprzepuszczalnych namułów i osadów limnicznych (2-gi poziom wodonośny). Do obniżenia tego ciśnienia wody została wykonana w latach 2000 i 2002 bariera 15 studni odciążających, które zostały zlokalizowane w skarpie od WG rowu przyzaporowego. W rejonie trzech studni z bariery (St3, St5 i St13) na skarpie rowu powstały przecieki, a w jego dnie pojawiły się przebicia hydrauliczne. Stąd też w opracowania 5-cioletniej oceny stanu technicznego zapory zalecono wykonać w tych rejonach nowe studnie. Niniejsze opracowanie zawiera: projekt konstrukcji studni przewidzianych do zainstalowania, warunki realizacji i eksploatacji studni, przedmiar robót i kosztorys inwestorski. data: wrzesień 2014 Strona: 2

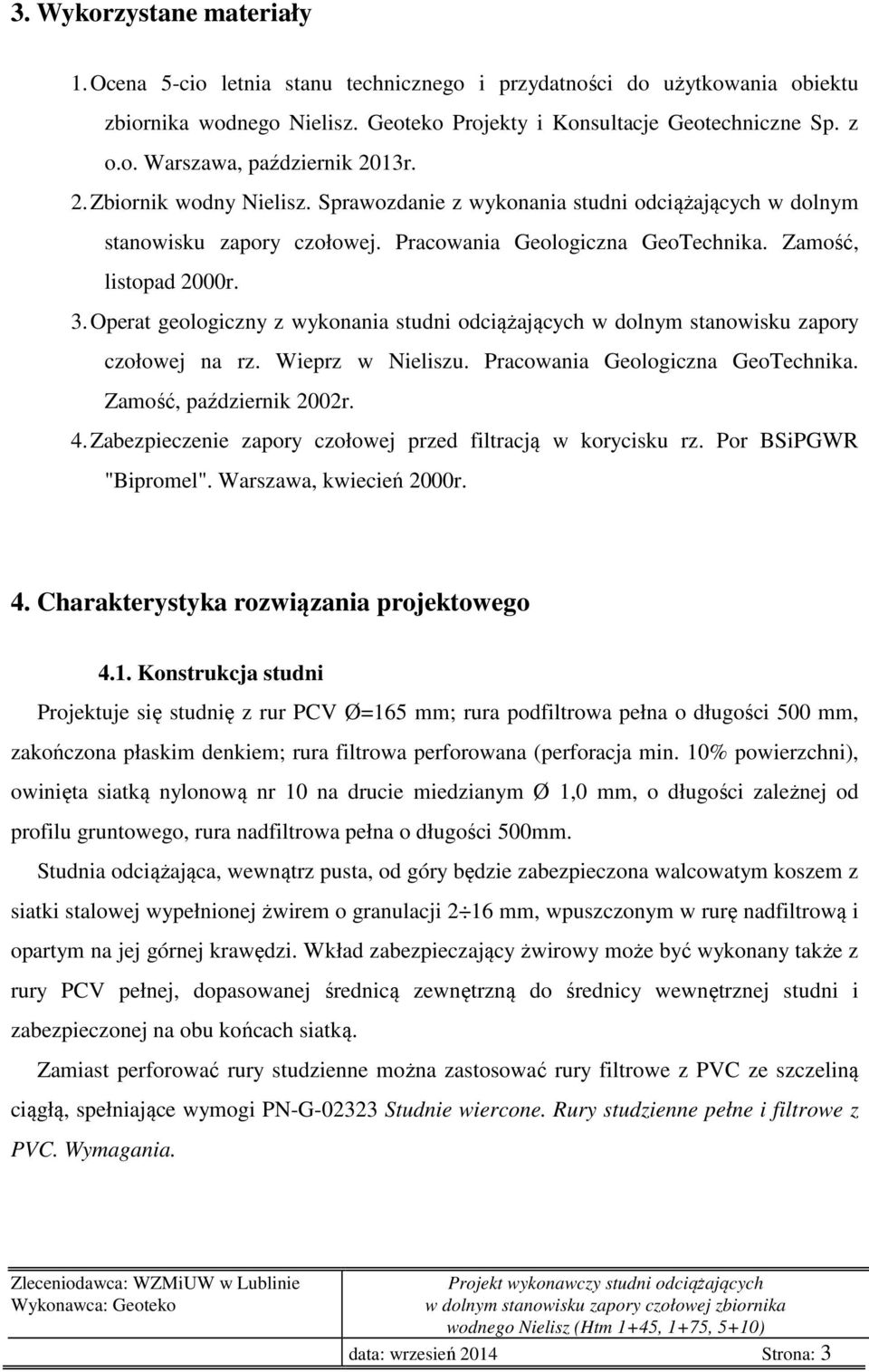

4 3. Wykorzystane materiały 1. Ocena 5-cio letnia stanu technicznego i przydatności do użytkowania obiektu zbiornika wodnego Nielisz. Geoteko Projekty i Konsultacje Geotechniczne Sp. z o.o. Warszawa, październik 2013r. 2. Zbiornik wodny Nielisz. Sprawozdanie z wykonania studni odciążających w dolnym stanowisku zapory czołowej. Pracowania Geologiczna GeoTechnika. Zamość, listopad 2000r. 3. Operat geologiczny z wykonania studni odciążających w dolnym stanowisku zapory czołowej na rz. Wieprz w Nieliszu. Pracowania Geologiczna GeoTechnika. Zamość, październik 2002r. 4. Zabezpieczenie zapory czołowej przed filtracją w korycisku rz. Por BSiPGWR "Bipromel". Warszawa, kwiecień 2000r. 4. Charakterystyka rozwiązania projektowego 4.1. Konstrukcja studni Projektuje się studnię z rur PCV Ø=165 mm; rura podfiltrowa pełna o długości 500 mm, zakończona płaskim denkiem; rura filtrowa perforowana (perforacja min. 10% powierzchni), owinięta siatką nylonową nr 10 na drucie miedzianym Ø 1,0 mm, o długości zależnej od profilu gruntowego, rura nadfiltrowa pełna o długości 500mm. Studnia odciążająca, wewnątrz pusta, od góry będzie zabezpieczona walcowatym koszem z siatki stalowej wypełnionej żwirem o granulacji 2 16 mm, wpuszczonym w rurę nadfiltrową i opartym na jej górnej krawędzi. Wkład zabezpieczający żwirowy może być wykonany także z rury PCV pełnej, dopasowanej średnicą zewnętrzną do średnicy wewnętrznej studni i zabezpieczonej na obu końcach siatką. Zamiast perforować rury studzienne można zastosować rury filtrowe z PVC ze szczeliną ciągłą, spełniające wymogi PN-G Studnie wiercone. Rury studzienne pełne i filtrowe z PVC. Wymagania. data: wrzesień 2014 Strona: 3

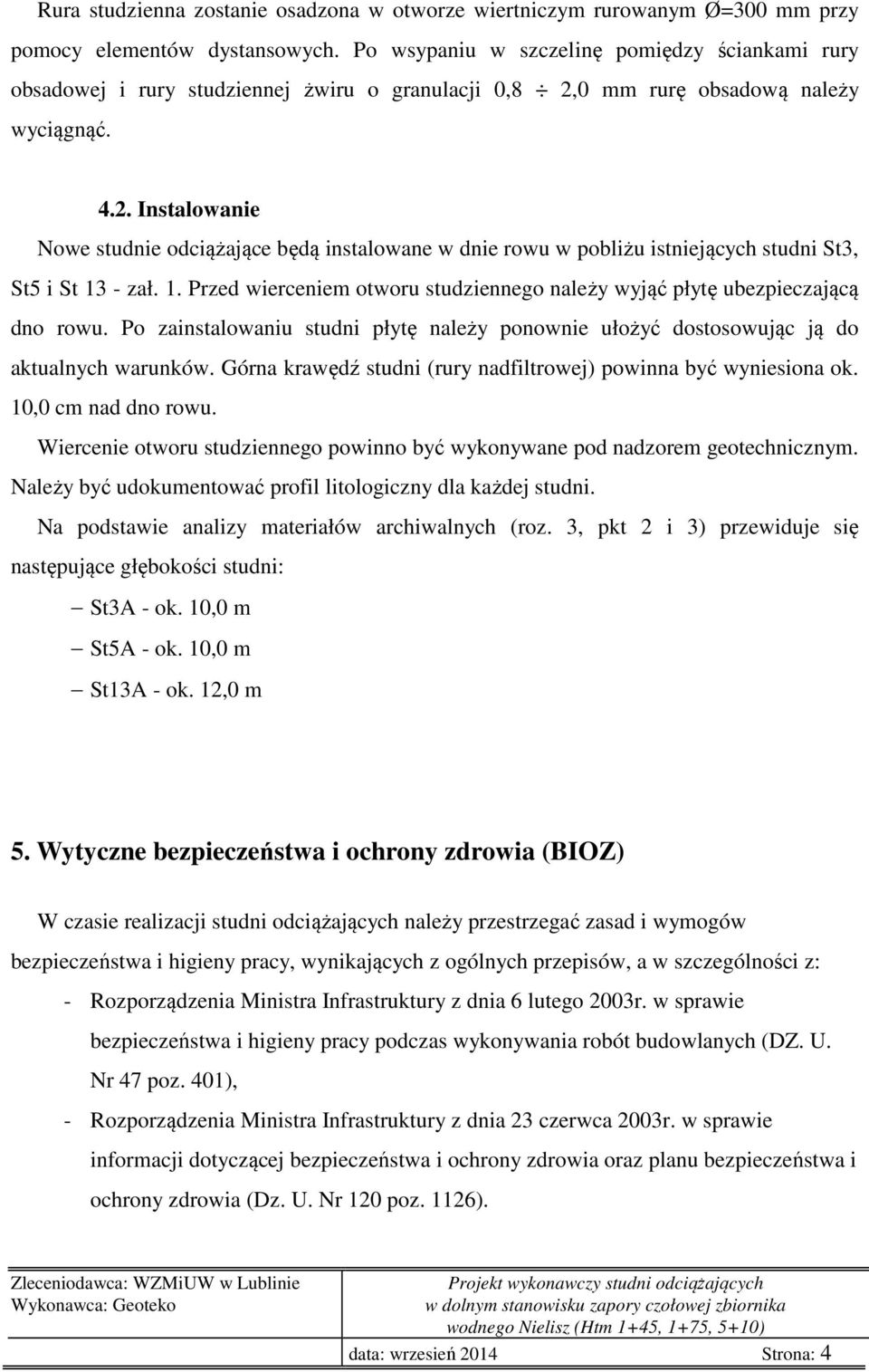

5 Rura studzienna zostanie osadzona w otworze wiertniczym rurowanym Ø=300 mm przy pomocy elementów dystansowych. Po wsypaniu w szczelinę pomiędzy ściankami rury obsadowej i rury studziennej żwiru o granulacji 0,8 2,0 mm rurę obsadową należy wyciągnąć Instalowanie Nowe studnie odciążające będą instalowane w dnie rowu w pobliżu istniejących studni St3, St5 i St 13 - zał. 1. Przed wierceniem otworu studziennego należy wyjąć płytę ubezpieczającą dno rowu. Po zainstalowaniu studni płytę należy ponownie ułożyć dostosowując ją do aktualnych warunków. Górna krawędź studni (rury nadfiltrowej) powinna być wyniesiona ok. 10,0 cm nad dno rowu. Wiercenie otworu studziennego powinno być wykonywane pod nadzorem geotechnicznym. Należy być udokumentować profil litologiczny dla każdej studni. Na podstawie analizy materiałów archiwalnych (roz. 3, pkt 2 i 3) przewiduje się następujące głębokości studni: St3A - ok. 10,0 m St5A - ok. 10,0 m St13A - ok. 12,0 m 5. Wytyczne bezpieczeństwa i ochrony zdrowia (BIOZ) W czasie realizacji studni odciążających należy przestrzegać zasad i wymogów bezpieczeństwa i higieny pracy, wynikających z ogólnych przepisów, a w szczególności z: - Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (DZ. U. Nr 47 poz. 401), - Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120 poz. 1126). data: wrzesień 2014 Strona: 4

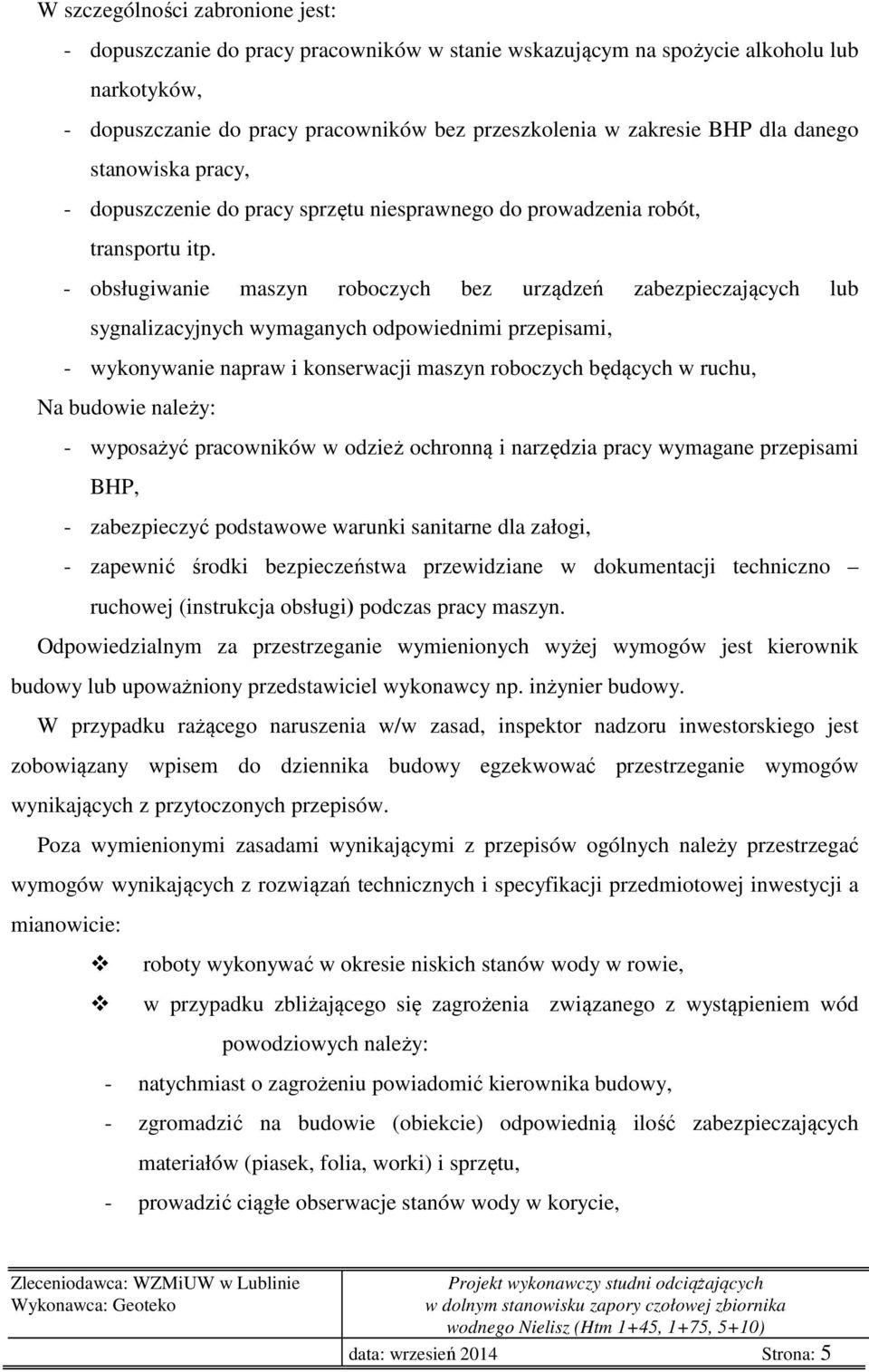

6 W szczególności zabronione jest: - dopuszczanie do pracy pracowników w stanie wskazującym na spożycie alkoholu lub narkotyków, - dopuszczanie do pracy pracowników bez przeszkolenia w zakresie BHP dla danego stanowiska pracy, - dopuszczenie do pracy sprzętu niesprawnego do prowadzenia robót, transportu itp. - obsługiwanie maszyn roboczych bez urządzeń zabezpieczających lub sygnalizacyjnych wymaganych odpowiednimi przepisami, - wykonywanie napraw i konserwacji maszyn roboczych będących w ruchu, Na budowie należy: - wyposażyć pracowników w odzież ochronną i narzędzia pracy wymagane przepisami BHP, - zabezpieczyć podstawowe warunki sanitarne dla załogi, - zapewnić środki bezpieczeństwa przewidziane w dokumentacji techniczno ruchowej (instrukcja obsługi) podczas pracy maszyn. Odpowiedzialnym za przestrzeganie wymienionych wyżej wymogów jest kierownik budowy lub upoważniony przedstawiciel wykonawcy np. inżynier budowy. W przypadku rażącego naruszenia w/w zasad, inspektor nadzoru inwestorskiego jest zobowiązany wpisem do dziennika budowy egzekwować przestrzeganie wymogów wynikających z przytoczonych przepisów. Poza wymienionymi zasadami wynikającymi z przepisów ogólnych należy przestrzegać wymogów wynikających z rozwiązań technicznych i specyfikacji przedmiotowej inwestycji a mianowicie: roboty wykonywać w okresie niskich stanów wody w rowie, w przypadku zbliżającego się zagrożenia związanego z wystąpieniem wód powodziowych należy: - natychmiast o zagrożeniu powiadomić kierownika budowy, - zgromadzić na budowie (obiekcie) odpowiednią ilość zabezpieczających materiałów (piasek, folia, worki) i sprzętu, - prowadzić ciągłe obserwacje stanów wody w korycie, data: wrzesień 2014 Strona: 5

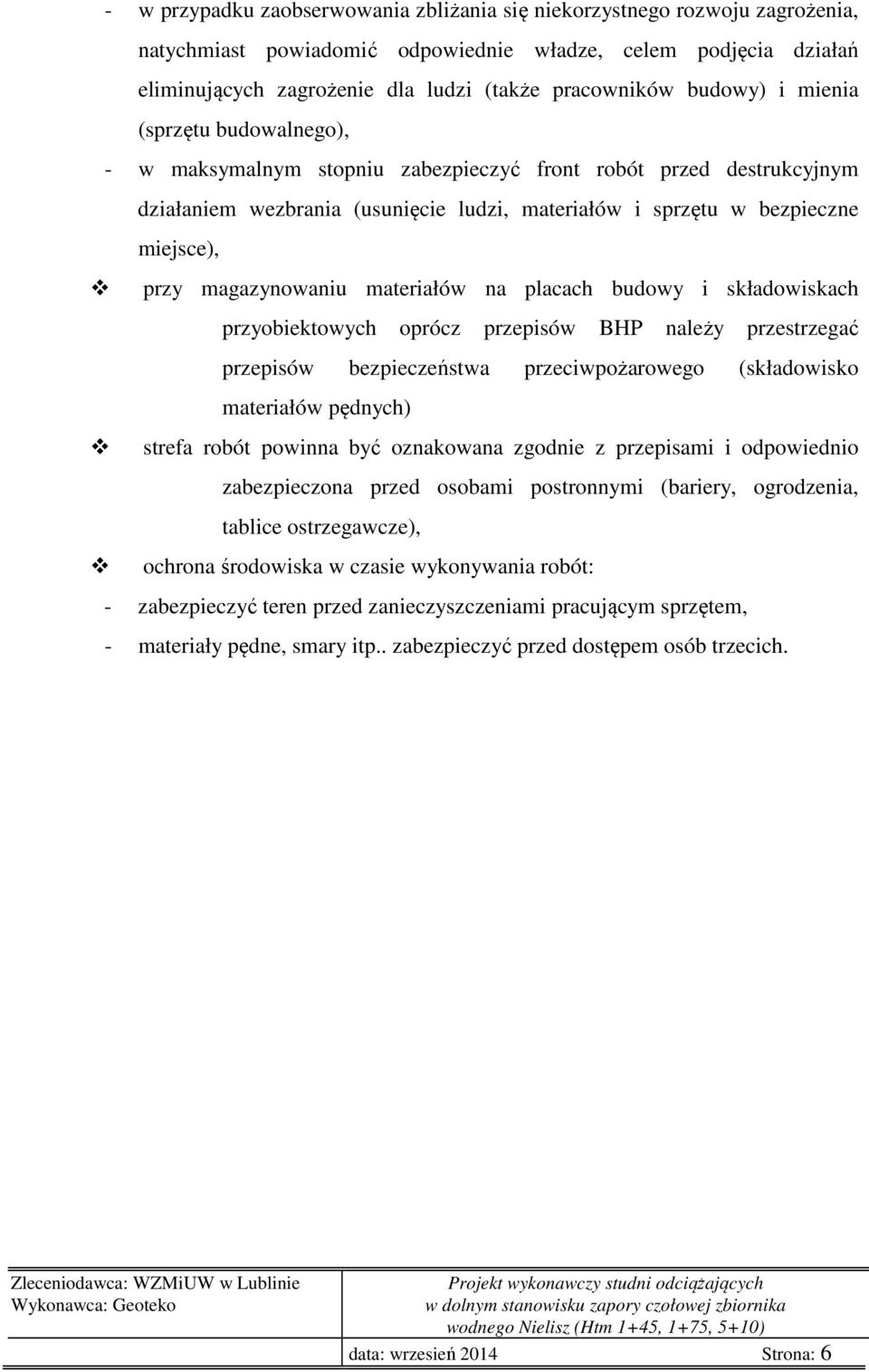

7 - w przypadku zaobserwowania zbliżania się niekorzystnego rozwoju zagrożenia, natychmiast powiadomić odpowiednie władze, celem podjęcia działań eliminujących zagrożenie dla ludzi (także pracowników budowy) i mienia (sprzętu budowalnego), - w maksymalnym stopniu zabezpieczyć front robót przed destrukcyjnym działaniem wezbrania (usunięcie ludzi, materiałów i sprzętu w bezpieczne miejsce), przy magazynowaniu materiałów na placach budowy i składowiskach przyobiektowych oprócz przepisów BHP należy przestrzegać przepisów bezpieczeństwa przeciwpożarowego (składowisko materiałów pędnych) strefa robót powinna być oznakowana zgodnie z przepisami i odpowiednio zabezpieczona przed osobami postronnymi (bariery, ogrodzenia, tablice ostrzegawcze), ochrona środowiska w czasie wykonywania robót: - zabezpieczyć teren przed zanieczyszczeniami pracującym sprzętem, - materiały pędne, smary itp.. zabezpieczyć przed dostępem osób trzecich. data: wrzesień 2014 Strona: 6
