STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO

Transkrypt

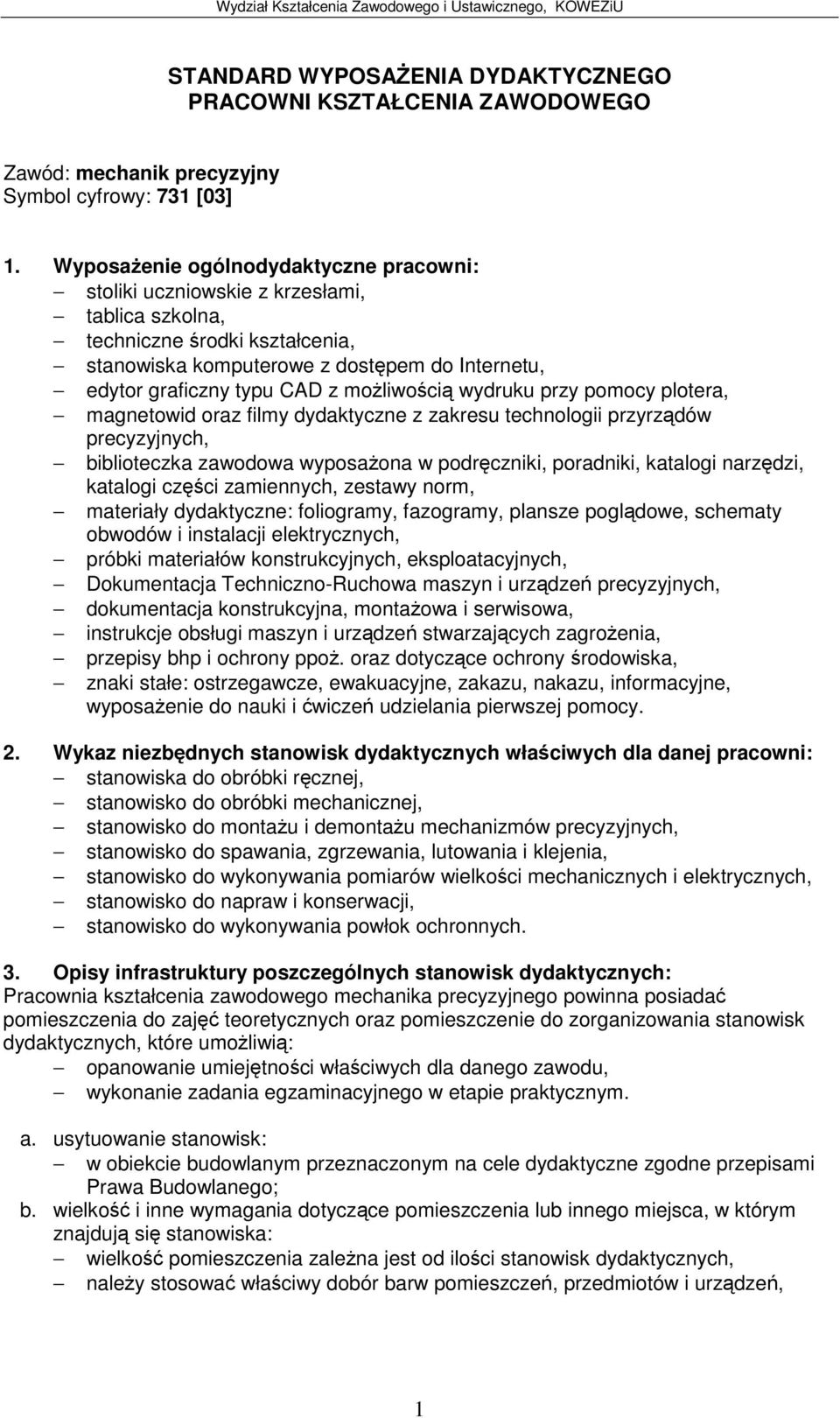

1 Wydział Kształcenia Zawodowego i Ustawicznego, KOWEZiU STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: mechanik precyzyjny Symbol cyfrowy: 731 [03] 1. Wyposaenie ogólnodydaktyczne pracowni: stoliki uczniowskie z krzesłami, tablica szkolna, stanowiska komputerowe z dostpem do Internetu, edytor graficzny typu CAD z moliwoci wydruku przy pomocy plotera, magnetowid oraz filmy dydaktyczne z zakresu technologii przyrzdów precyzyjnych, biblioteczka zawodowa wyposaona w podrczniki, poradniki, katalogi narzdzi, katalogi czci zamiennych, zestawy norm, materiały dydaktyczne: foliogramy, fazogramy, plansze pogldowe, schematy obwodów i instalacji elektrycznych, próbki materiałów konstrukcyjnych, eksploatacyjnych, Dokumentacja Techniczno-Ruchowa maszyn i urzdze precyzyjnych, dokumentacja konstrukcyjna, montaowa i serwisowa, instrukcje obsługi maszyn i urzdze stwarzajcych zagroenia, przepisy bhp i ochrony ppo. oraz dotyczce ochrony rodowiska, znaki stałe: ostrzegawcze, ewakuacyjne, zakazu, nakazu, informacyjne, wyposaenie do nauki i wicze udzielania pierwszej pomocy. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: stanowiska do obróbki rcznej, stanowisko do obróbki mechanicznej, stanowisko do montau i demontau mechanizmów precyzyjnych, stanowisko do spawania, zgrzewania, lutowania i klejenia, stanowisko do wykonywania pomiarów wielkoci mechanicznych i elektrycznych, stanowisko do napraw i konserwacji, stanowisko do wykonywania powłok ochronnych. 3. Opisy infrastruktury poszczególnych stanowisk dydaktycznych: Pracownia kształcenia zawodowego mechanika precyzyjnego powinna posiada pomieszczenia do zaj teoretycznych oraz pomieszczenie do zorganizowania stanowisk dydaktycznych, które umoliwi: opanowanie umiejtnoci właciwych dla danego zawodu, wykonanie zadania egzaminacyjnego w etapie praktycznym. a. usytuowanie stanowisk: w obiekcie budowlanym przeznaczonym na cele dydaktyczne zgodne przepisami Prawa Budowlanego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduj si stanowiska: wielko pomieszczenia zalena jest od iloci stanowisk dydaktycznych, naley stosowa właciwy dobór barw pomieszcze, przedmiotów i urzdze, 1

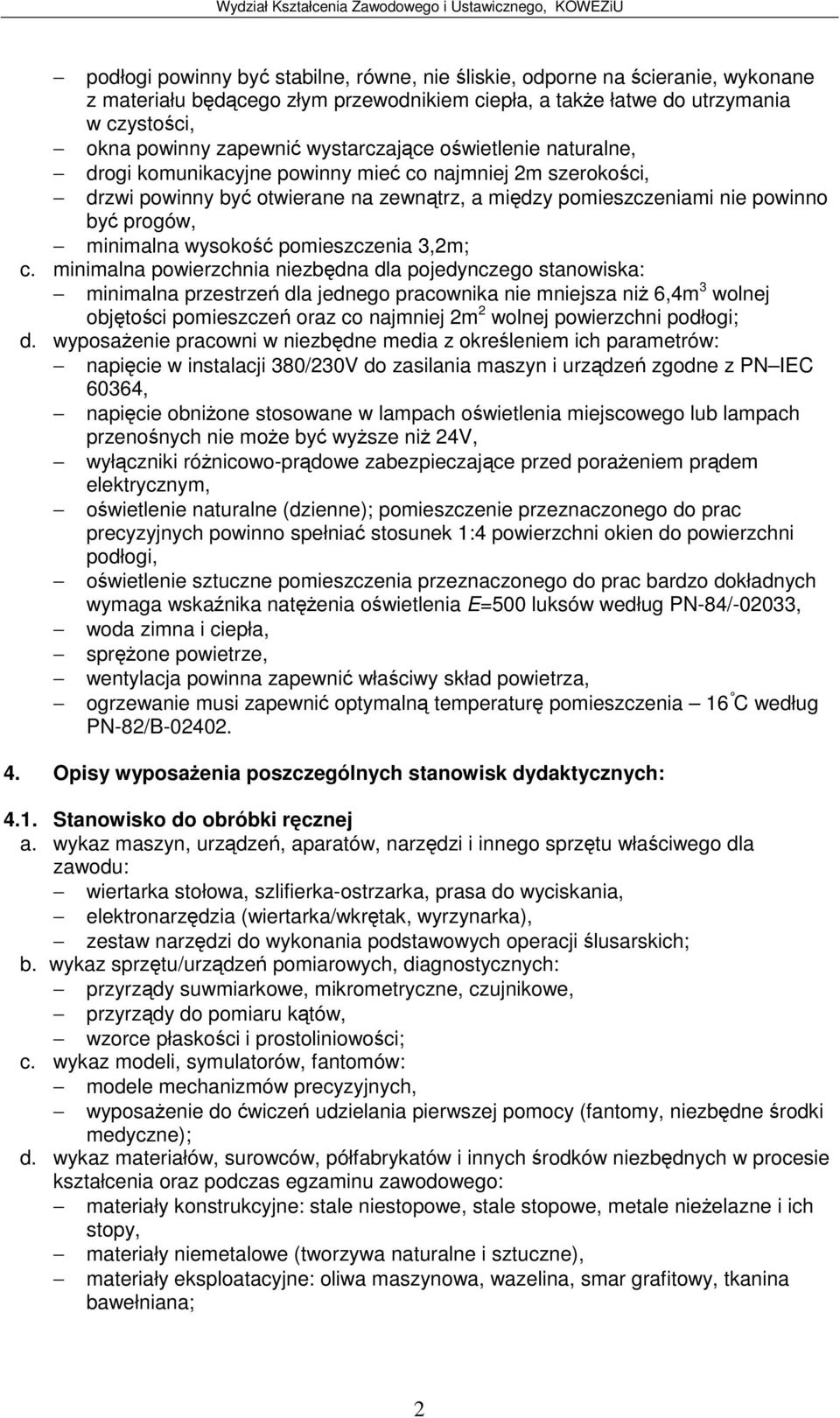

2 podłogi powinny by stabilne, równe, nie liskie, odporne na cieranie, wykonane z materiału bdcego złym przewodnikiem ciepła, a take łatwe do utrzymania w czystoci, okna powinny zapewni wystarczajce owietlenie naturalne, drogi komunikacyjne powinny mie co najmniej 2m szerokoci, drzwi powinny by otwierane na zewntrz, a midzy pomieszczeniami nie powinno by progów, minimalna wysoko pomieszczenia 3,2m; c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: minimalna przestrze dla jednego pracownika nie mniejsza ni 6,4m 3 wolnej objtoci pomieszcze oraz co najmniej 2m 2 wolnej powierzchni podłogi; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów: napicie w instalacji 380/230V do zasilania maszyn i urzdze zgodne z PN IEC 60364, napicie obnione stosowane w lampach owietlenia miejscowego lub lampach przenonych nie moe by wysze ni 24V, wyłczniki rónicowo-prdowe zabezpieczajce przed poraeniem prdem elektrycznym, owietlenie naturalne (dzienne); pomieszczenie przeznaczonego do prac precyzyjnych powinno spełnia stosunek 1:4 powierzchni okien do powierzchni podłogi, owietlenie sztuczne pomieszczenia przeznaczonego do prac bardzo dokładnych wymaga wskanika natenia owietlenia E=500 luksów według PN-84/-02033, woda zimna i ciepła, sprone powietrze, wentylacja powinna zapewni właciwy skład powietrza, ogrzewanie musi zapewni optymaln temperatur pomieszczenia 16 C według PN-82/B Opisy wyposaenia poszczególnych stanowisk dydaktycznych: 4.1. Stanowisko do obróbki rcznej a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu: wiertarka stołowa, szlifierka-ostrzarka, prasa do wyciskania, elektronarzdzia (wiertarka/wkrtak, wyrzynarka), zestaw narzdzi do wykonania podstawowych operacji lusarskich; przyrzdy suwmiarkowe, mikrometryczne, czujnikowe, przyrzdy do pomiaru któw, wzorce płaskoci i prostoliniowoci; modele mechanizmów precyzyjnych, wyposaenie do wicze udzielania pierwszej pomocy (fantomy, niezbdne rodki medyczne); materiały konstrukcyjne: stale niestopowe, stale stopowe, metale nieelazne i ich stopy, materiały niemetalowe (tworzywa naturalne i sztuczne), materiały eksploatacyjne: oliwa maszynowa, wazelina, smar grafitowy, tkanina bawełniana; 2

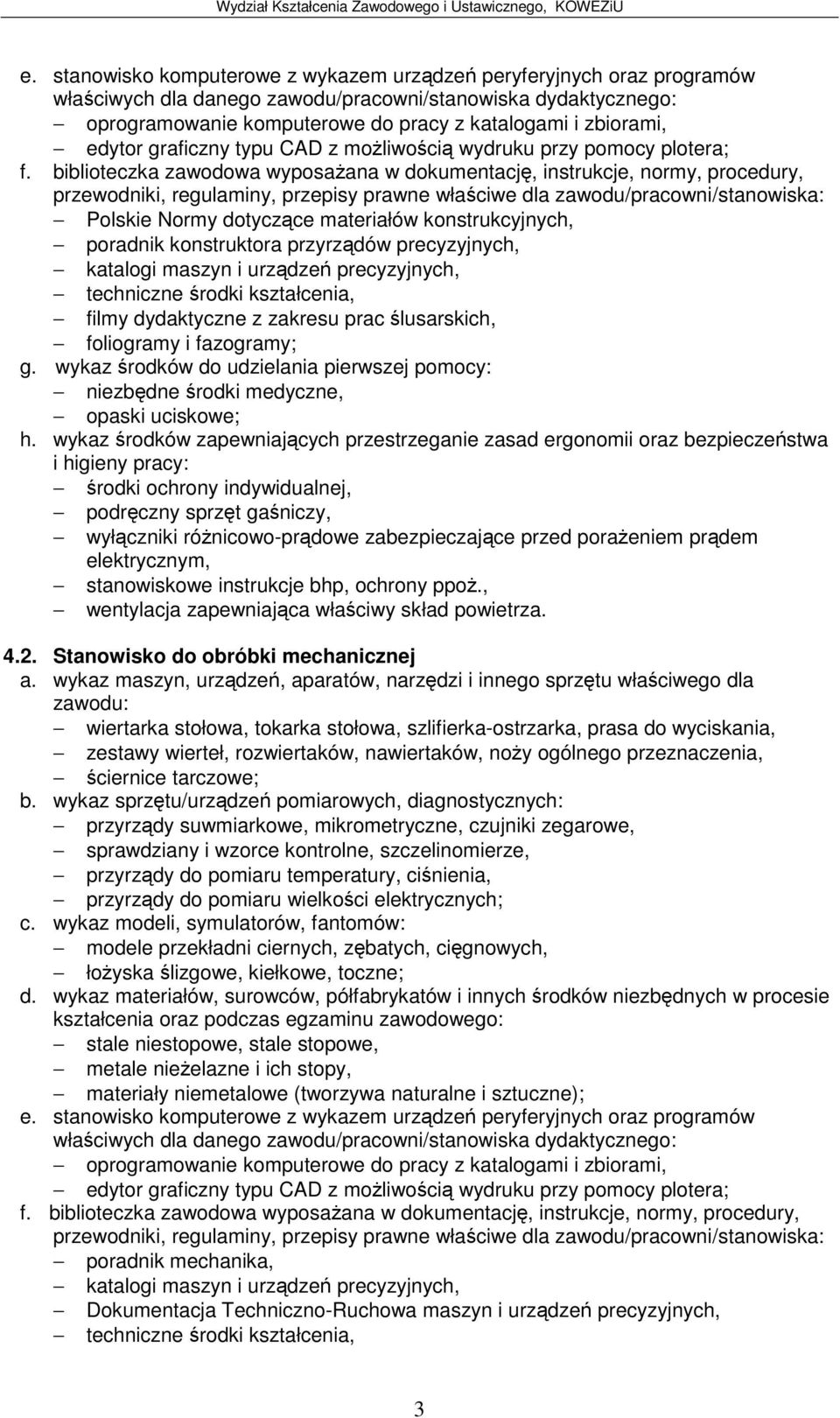

3 oprogramowanie komputerowe do pracy z katalogami i zbiorami, edytor graficzny typu CAD z moliwoci wydruku przy pomocy plotera; przewodniki, regulaminy, przepisy prawne właciwe dla zawodu/pracowni/stanowiska: Polskie Normy dotyczce materiałów konstrukcyjnych, poradnik konstruktora przyrzdów precyzyjnych, katalogi maszyn i urzdze precyzyjnych, filmy dydaktyczne z zakresu prac lusarskich, foliogramy i fazogramy; niezbdne rodki medyczne, opaski uciskowe; rodki ochrony indywidualnej, wyłczniki rónicowo-prdowe zabezpieczajce przed poraeniem prdem elektrycznym, stanowiskowe instrukcje bhp, ochrony ppo., 4.2. Stanowisko do obróbki mechanicznej a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu: wiertarka stołowa, tokarka stołowa, szlifierka-ostrzarka, prasa do wyciskania, zestawy wierteł, rozwiertaków, nawiertaków, noy ogólnego przeznaczenia, ciernice tarczowe; przyrzdy suwmiarkowe, mikrometryczne, czujniki zegarowe, sprawdziany i wzorce kontrolne, szczelinomierze, przyrzdy do pomiaru temperatury, cinienia, przyrzdy do pomiaru wielkoci elektrycznych; modele przekładni ciernych, zbatych, cignowych, łoyska lizgowe, kiełkowe, toczne; stale niestopowe, stale stopowe, metale nieelazne i ich stopy, materiały niemetalowe (tworzywa naturalne i sztuczne); oprogramowanie komputerowe do pracy z katalogami i zbiorami, edytor graficzny typu CAD z moliwoci wydruku przy pomocy plotera; przewodniki, regulaminy, przepisy prawne właciwe dla zawodu/pracowni/stanowiska: poradnik mechanika, katalogi maszyn i urzdze precyzyjnych, Dokumentacja Techniczno-Ruchowa maszyn i urzdze precyzyjnych, 3

4 filmy dydaktyczne z zakresu obróbki mechanicznej, foliogramy i fazogramy; niezbdne rodki medyczne, opaski uciskowe; instrukcje obsługi eksploatowanych maszyn i urzdze stwarzajcych zagroenia, elementy sterownicze (powinny by widoczne i oznakowane zgodnie z Polsk Norm), urzdzenia do awaryjnego zatrzymania maszyn i urzdze precyzyjnych (jeeli wystpuj zagroenia), wyłczniki rónicowo-prdowe zabezpieczajce przed poraeniem prdem elektrycznym, stanowiskowe instrukcje bhp i ochrony ppo., rodki ochrony indywidualnej, 4.3. Stanowisko do montau i demontau mechanizmów precyzyjnych a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu: wiertarka stołowa, szlifierka-ostrzarka, prasa do wyciskania, elektronarzdzia: wiertarka/wkrtak, wyrzynarka, zestawy narzdzi do wykonywania podstawowych operacji lusarskich, zestaw narzdzi monterskich, narzdzia do lutowania i montau układów elektrycznych, przyrzd do montau łacuchów, przyrzdy do montau podzespołów mierników elektrycznych, cigacze do zdejmowania łoysk i kółzbatych, urzdzenia do mycia czci przed montaem; przyrzdy suwmiarkowe, mikrometryczne, czujniki zegarowe, sprawdziany i wzorce kontrolne, szczelinomierze, przyrzd do sprawdzania luzu promieniowego, przyrzd do sprawdzania bicia promieniowego wałków za pomoc czujników, przyrzdy do pomiaru wielkoci elektrycznych, przyrzdy do pomiaru temperatury, cinienia, przyrzd do pomiaru amplitudy drga; modele urzdze precyzyjnych, modele przyrzdów pomiarowych; materiały podstawowe konstrukcyjne: stale niestopowe, stale stopowe, metale nieelazne i ich stopy, materiały eksploatacyjne (oliwa maszynowa, chłodziwo, smar grafitowy, tkanina bawełniana), zestawy do montau (gotowe moduły do lutowania); oprogramowanie komputerowe do pracy w katalogach, edytor graficzny typu CAD z moliwoci wydruku przy pomocy plotera; 4

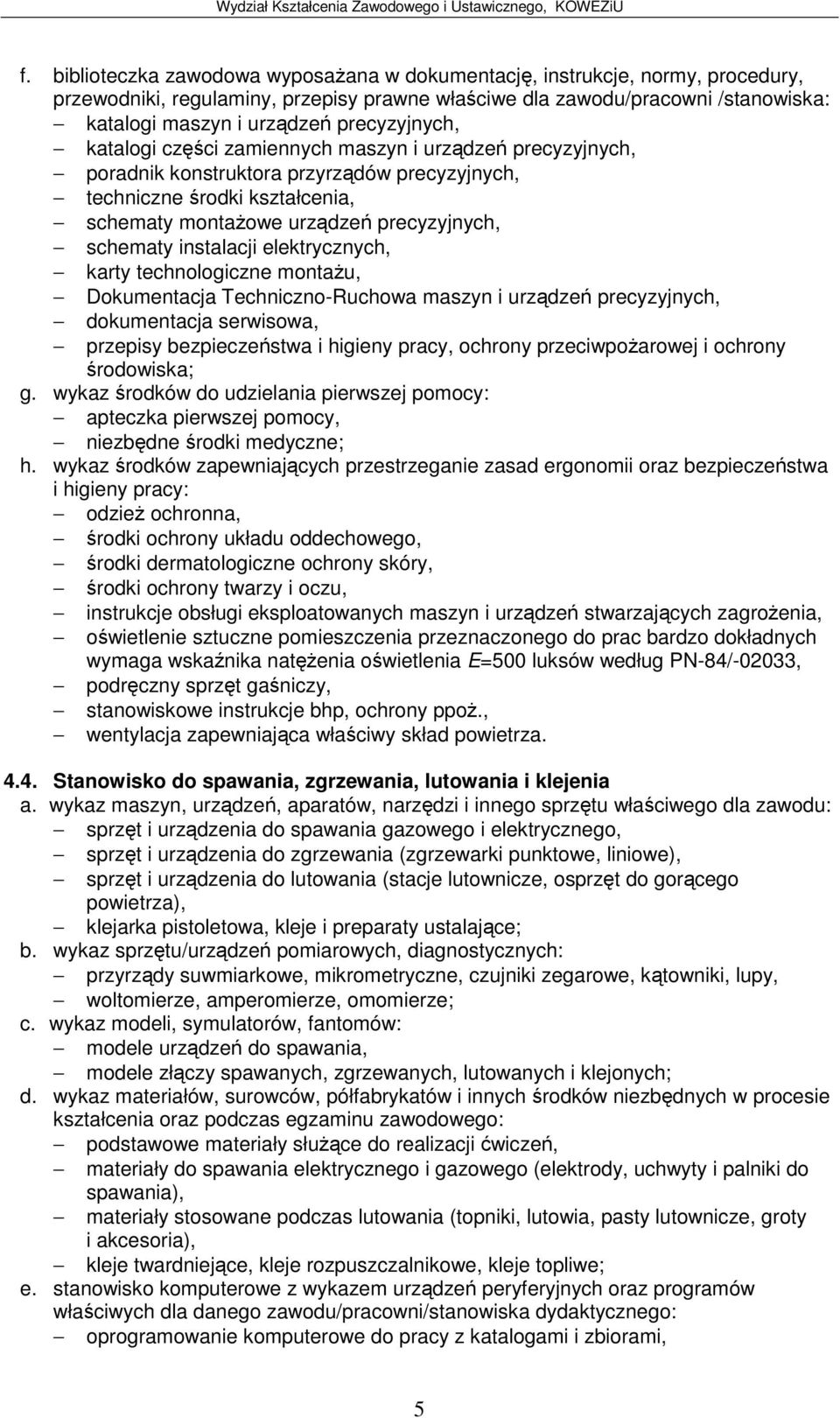

5 przewodniki, regulaminy, przepisy prawne właciwe dla zawodu/pracowni /stanowiska: katalogi maszyn i urzdze precyzyjnych, katalogi czci zamiennych maszyn i urzdze precyzyjnych, poradnik konstruktora przyrzdów precyzyjnych, schematy montaowe urzdze precyzyjnych, schematy instalacji elektrycznych, karty technologiczne montau, Dokumentacja Techniczno-Ruchowa maszyn i urzdze precyzyjnych, dokumentacja serwisowa, przepisy bezpieczestwa i higieny pracy, ochrony przeciwpoarowej i ochrony rodowiska; niezbdne rodki medyczne; odzie ochronna, rodki ochrony układu oddechowego, rodki dermatologiczne ochrony skóry, rodki ochrony twarzy i oczu, instrukcje obsługi eksploatowanych maszyn i urzdze stwarzajcych zagroenia, owietlenie sztuczne pomieszczenia przeznaczonego do prac bardzo dokładnych wymaga wskanika natenia owietlenia E=500 luksów według PN-84/-02033, stanowiskowe instrukcje bhp, ochrony ppo., 4.4. Stanowisko do spawania, zgrzewania, lutowania i klejenia a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu: sprzt i urzdzenia do spawania gazowego i elektrycznego, sprzt i urzdzenia do zgrzewania (zgrzewarki punktowe, liniowe), sprzt i urzdzenia do lutowania (stacje lutownicze, osprzt do gorcego powietrza), klejarka pistoletowa, kleje i preparaty ustalajce; przyrzdy suwmiarkowe, mikrometryczne, czujniki zegarowe, ktowniki, lupy, woltomierze, amperomierze, omomierze; modele urzdze do spawania, modele złczy spawanych, zgrzewanych, lutowanych i klejonych; podstawowe materiały słuce do realizacji wicze, materiały do spawania elektrycznego i gazowego (elektrody, uchwyty i palniki do spawania), materiały stosowane podczas lutowania (topniki, lutowia, pasty lutownicze, groty i akcesoria), kleje twardniejce, kleje rozpuszczalnikowe, kleje topliwe; oprogramowanie komputerowe do pracy z katalogami i zbiorami, 5

6 edytor graficzny typu CAD z moliwoci wydruku przy pomocy plotera; przewodniki, regulaminy, przepisy prawne właciwe dla danego zawodu/pracowni/stanowiska: Polskie Normy, poradnik konstruktora przyrzdów precyzyjnych, poradnik spawacza, tablice pogldowe, foliogramy i fazogramy; niezbdne rodki medyczne; wyłczniki rónicowo-prdowe zabezpieczajce przed poraeniem prdem elektrycznym, stanowiskowe instrukcje bhp i ochrony ppo., odzie ochronna, tarcza ochronna, fartuch skórzany, rkawice skórzane, rodki ochrony twarzy i oczu, 4.5. Stanowisko do wykonywania pomiarów wielkoci mechanicznych i elektrycznych a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu: mikroskop warsztatowy, mikroskop do pomiaru małych wielkoci; komplet płytek wzorcowych, komplet płytek ktowych, szczelinomierze, wzorce zarysu gwintu, ktowniki, ktomierze uniwersalne, suwmiarki, głbokociomierze suwmiarkowe, wysokociomierze suwmiarkowe, suwmiarki modułowe, mikrometry do pomiarów zewntrznych, mikrometry modułowe, czujniki zegarowe, rednicówki czujnikowe do pomiarów małych otworów, statywy uniwersalne, płyty pomiarowe, pryzmy kontrolne, poziomnice optyczne, uchwyty do płytek wzorcowych, woltomierze prdu stałego i przemiennego, amperomierze prdu stałego i przemiennego, omomierze, watomierze, akumulatory, prostowniki, rezystory, zestawy przewodów elektrycznych, łczników instalacyjnych, kocówek, zacisków, listw zaciskowych, odgałzie przewodów; model suwmiarki, model mikrometru; czci maszyn i urzdze precyzyjnych do pomiarów wielkoci mechanicznych, zestawy obwodów elektrycznych do pomiarów wielkoci elektrycznych; 6

7 oprogramowanie komputerowe do pracy z katalogami i zbiorami norm; f. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właciwe dla danego zawodu/pracowni/stanowiska: zestaw Polskich Norm, tablice jednostek miar, tablice warsztatowych odchyłek wymiarowych, tablice rodzajów pasowa i układów pasowa, tablice odchyłek wałków i otworów tworzcych pasowania na zasadzie stałego otworu i stałego wałka, plansze oznacze tolerancji kształtu i połoenia, schematy połcze elektrycznych, plansze symboli graficznych stosowanych w schematach elektrycznych, instrukcje wicze, foliogramy, filmy dydaktyczne, poradniki: metrologa warsztatowego, elektryka; niezbdne rodki medyczne; instrukcja bhp i ochrony ppo., ganice Stanowisko do wykonywania napraw i konserwacji a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu: wiertarka stołowa, tokarka stołowa, szlifierka-ostrzarka, wanna do elektrolitycznej regeneracji zuytych powierzchni czci maszyn i urzdze precyzyjnych, przyrzd do metalizacji natryskowej, przyrzd do prostowania wałków, narzdzia skrawajce do rcznej i mechanicznej obróbki materiałów, zestaw podstawowych narzdzi lusarskich, podstawowy sprzt do prac lusarskich, szczotki z włosia i szczotki stalowe, komplety wkrtaków, zestaw elektronicznych narzdzi monterskich, podstawowy sprzt do lutowania, podstawowy sprzt do klejenia; wzorce płaskoci i prostoliniowoci, szczelinomierze, wzorce zarysu gwintu, ktowniki, ktomierze uniwersalne, poziomnica ramowa, przyrzdy suwmiarkowe, przyrzdy mikrometryczne, czujniki zegarowe, statywy uniwersalne, płyty pomiarowe, pryzmy kontrolne, uchwyty do płytek wzorcowych; modele maszyn i urzdze precyzyjnych; materiały, surowce, półfabrykaty do wicze, czci maszyn i urzdze precyzyjnych przeznaczonych do naprawy, 7

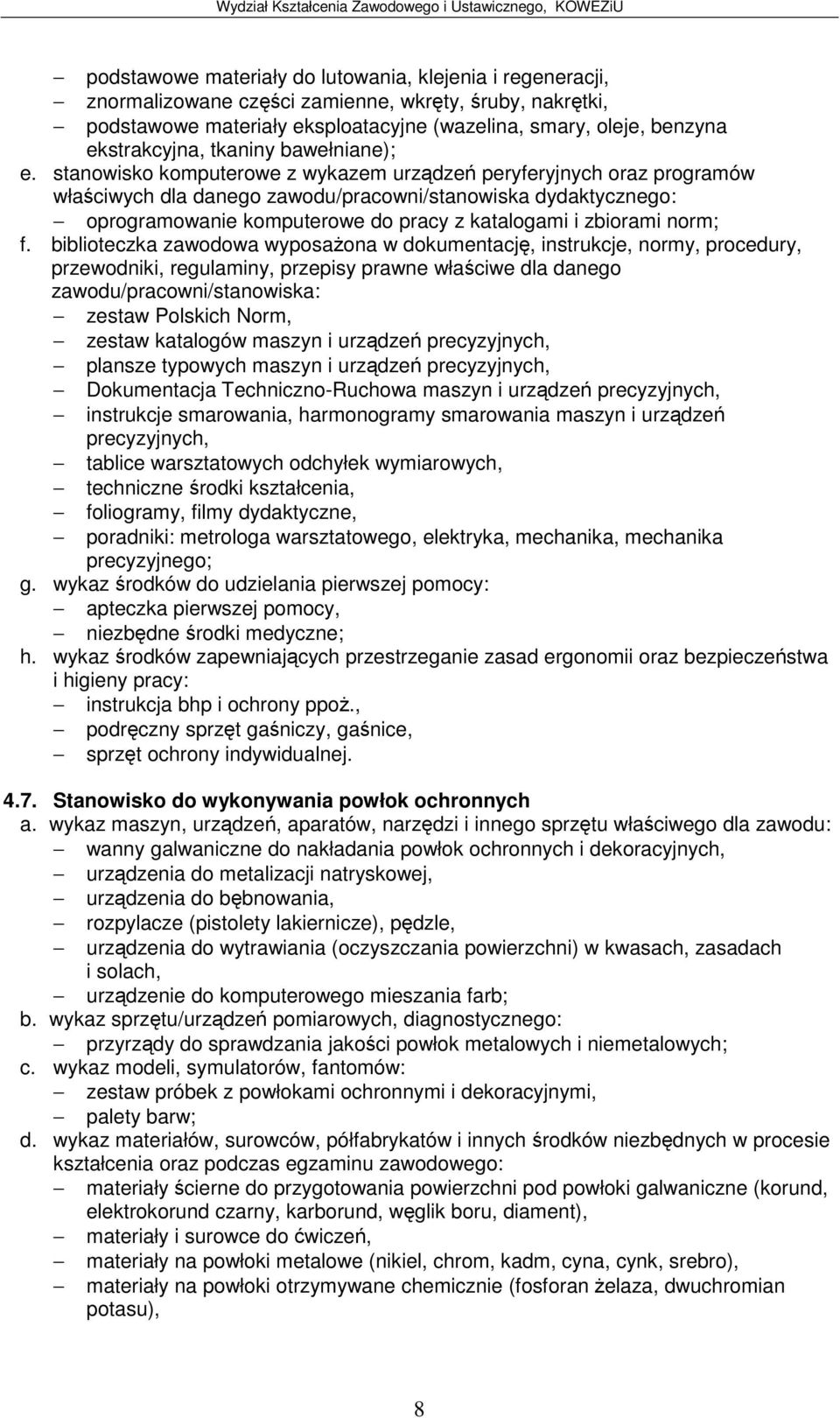

8 podstawowe materiały do lutowania, klejenia i regeneracji, znormalizowane czci zamienne, wkrty, ruby, nakrtki, podstawowe materiały eksploatacyjne (wazelina, smary, oleje, benzyna ekstrakcyjna, tkaniny bawełniane); oprogramowanie komputerowe do pracy z katalogami i zbiorami norm; f. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właciwe dla danego zawodu/pracowni/stanowiska: zestaw Polskich Norm, zestaw katalogów maszyn i urzdze precyzyjnych, plansze typowych maszyn i urzdze precyzyjnych, Dokumentacja Techniczno-Ruchowa maszyn i urzdze precyzyjnych, instrukcje smarowania, harmonogramy smarowania maszyn i urzdze precyzyjnych, tablice warsztatowych odchyłek wymiarowych, foliogramy, filmy dydaktyczne, poradniki: metrologa warsztatowego, elektryka, mechanika, mechanika precyzyjnego; niezbdne rodki medyczne; instrukcja bhp i ochrony ppo., ganice, sprzt ochrony indywidualnej Stanowisko do wykonywania powłok ochronnych a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla zawodu: wanny galwaniczne do nakładania powłok ochronnych i dekoracyjnych, urzdzenia do metalizacji natryskowej, urzdzenia do bbnowania, rozpylacze (pistolety lakiernicze), pdzle, urzdzenia do wytrawiania (oczyszczania powierzchni) w kwasach, zasadach i solach, urzdzenie do komputerowego mieszania farb; b. wykaz sprztu/urzdze pomiarowych, diagnostycznego: przyrzdy do sprawdzania jakoci powłok metalowych i niemetalowych; zestaw próbek z powłokami ochronnymi i dekoracyjnymi, palety barw; materiały cierne do przygotowania powierzchni pod powłoki galwaniczne (korund, elektrokorund czarny, karborund, wglik boru, diament), materiały i surowce do wicze, materiały na powłoki metalowe (nikiel, chrom, kadm, cyna, cynk, srebro), materiały na powłoki otrzymywane chemicznie (fosforan elaza, dwuchromian potasu), 8

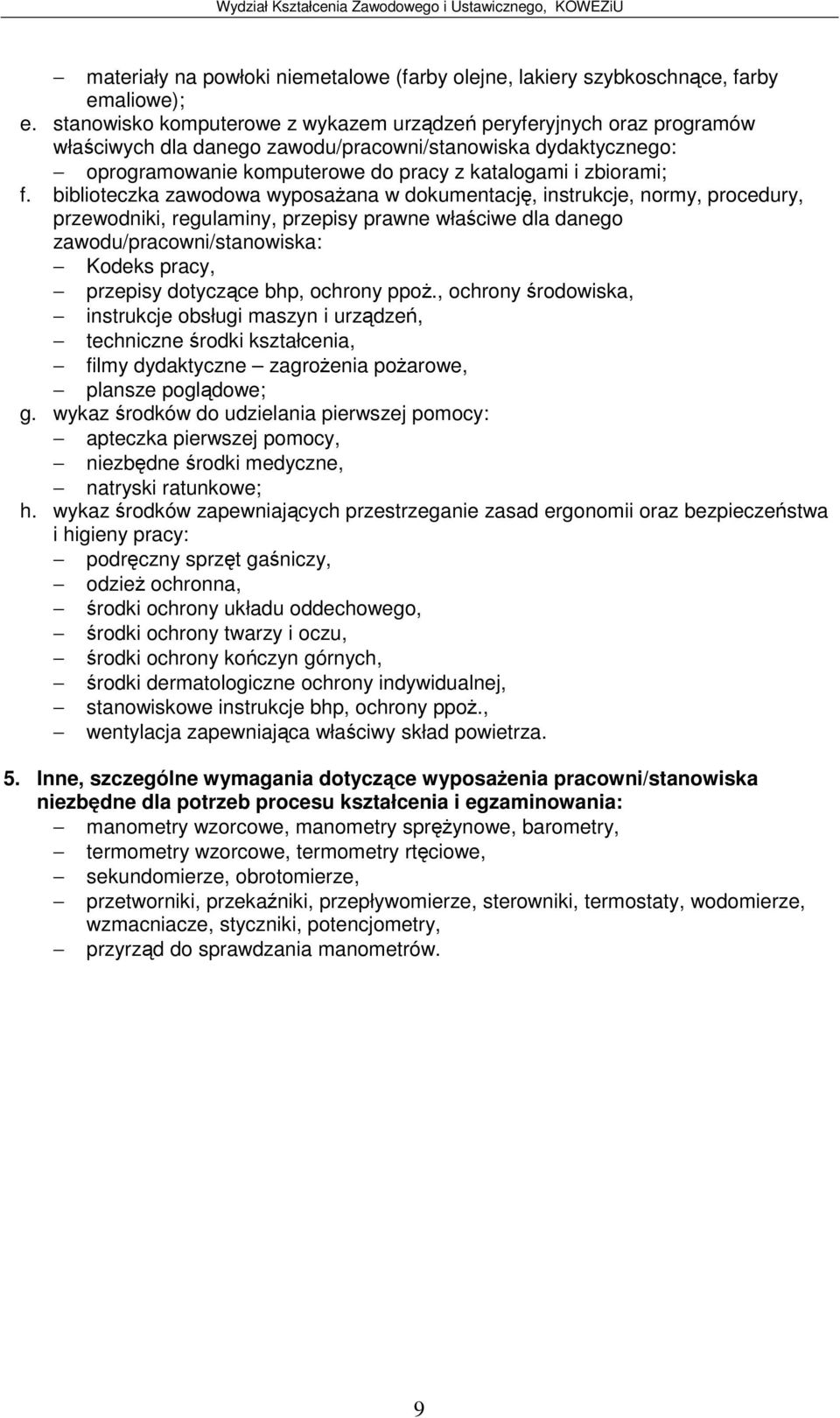

9 materiały na powłoki niemetalowe (farby olejne, lakiery szybkoschnce, farby emaliowe); oprogramowanie komputerowe do pracy z katalogami i zbiorami; przewodniki, regulaminy, przepisy prawne właciwe dla danego zawodu/pracowni/stanowiska: Kodeks pracy, przepisy dotyczce bhp, ochrony ppo., ochrony rodowiska, instrukcje obsługi maszyn i urzdze, filmy dydaktyczne zagroenia poarowe, plansze pogldowe; niezbdne rodki medyczne, natryski ratunkowe; odzie ochronna, rodki ochrony układu oddechowego, rodki ochrony twarzy i oczu, rodki ochrony koczyn górnych, rodki dermatologiczne ochrony indywidualnej, stanowiskowe instrukcje bhp, ochrony ppo., 5. Inne, szczególne wymagania dotyczce wyposaenia pracowni/stanowiska niezbdne dla potrzeb procesu kształcenia i egzaminowania: manometry wzorcowe, manometry sprynowe, barometry, termometry wzorcowe, termometry rtciowe, sekundomierze, obrotomierze, przetworniki, przekaniki, przepływomierze, sterowniki, termostaty, wodomierze, wzmacniacze, styczniki, potencjometry, przyrzd do sprawdzania manometrów. 9
