STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO

Transkrypt

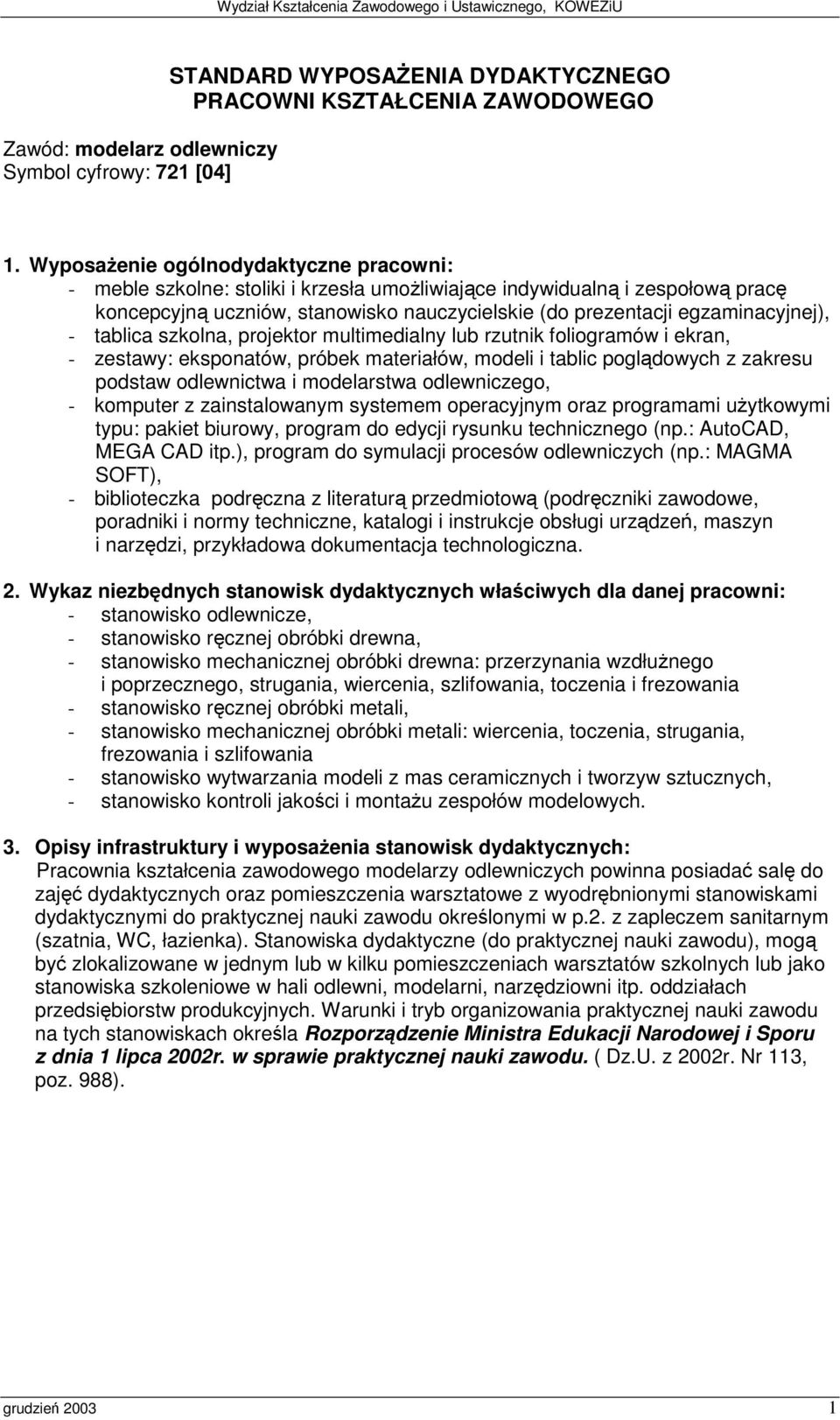

1 Wydział Kształcenia Zawodowego i Ustawicznego, KOWEZiU Zawód: modelarz odlewniczy Symbol cyfrowy: 721 [04] STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO 1. Wyposaenie ogólnodydaktyczne pracowni: - meble szkolne: stoliki i krzesła umoliwiajce indywidualn i zespołow prac koncepcyjn uczniów, stanowisko nauczycielskie (do prezentacji egzaminacyjnej), - tablica szkolna, projektor multimedialny lub rzutnik foliogramów i ekran, - zestawy: eksponatów, próbek materiałów, modeli i tablic pogldowych z zakresu podstaw odlewnictwa i modelarstwa odlewniczego, - komputer z zainstalowanym systemem operacyjnym oraz programami uytkowymi typu: pakiet biurowy, program do edycji rysunku technicznego (np.: AutoCAD, MEGA CAD itp.), program do symulacji procesów odlewniczych (np.: MAGMA SOFT), - biblioteczka podrczna z literatur przedmiotow (podrczniki zawodowe, poradniki i normy techniczne, katalogi i instrukcje obsługi urzdze, maszyn i narzdzi, przykładowa dokumentacja technologiczna. 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej pracowni: - stanowisko odlewnicze, - stanowisko rcznej obróbki drewna, - stanowisko mechanicznej obróbki drewna: przerzynania wzdłunego i poprzecznego, strugania, wiercenia, szlifowania, toczenia i frezowania - stanowisko rcznej obróbki metali, - stanowisko mechanicznej obróbki metali: wiercenia, toczenia, strugania, frezowania i szlifowania - stanowisko wytwarzania modeli z mas ceramicznych i tworzyw sztucznych, - stanowisko kontroli jakoci i montau zespołów modelowych. 3. Opisy infrastruktury i wyposaenia stanowisk dydaktycznych: Pracownia kształcenia zawodowego modelarzy odlewniczych powinna posiada sal do zaj dydaktycznych oraz pomieszczenia warsztatowe z wyodrbnionymi stanowiskami dydaktycznymi do praktycznej nauki zawodu okrelonymi w p.2. z zapleczem sanitarnym (szatnia, WC, łazienka). Stanowiska dydaktyczne (do praktycznej nauki zawodu), mog by zlokalizowane w jednym lub w kilku pomieszczeniach warsztatów szkolnych lub jako stanowiska przedsibiorstw produkcyjnych. Warunki i tryb organizowania praktycznej nauki zawodu na tych stanowiskach okrela Rozporzdzenie Ministra Edukacji Narodowej i Sporu z dnia 1 lipca 2002r. w sprawie praktycznej nauki zawodu. ( Dz.U. z 2002r. Nr 113, poz. 988). grudzie

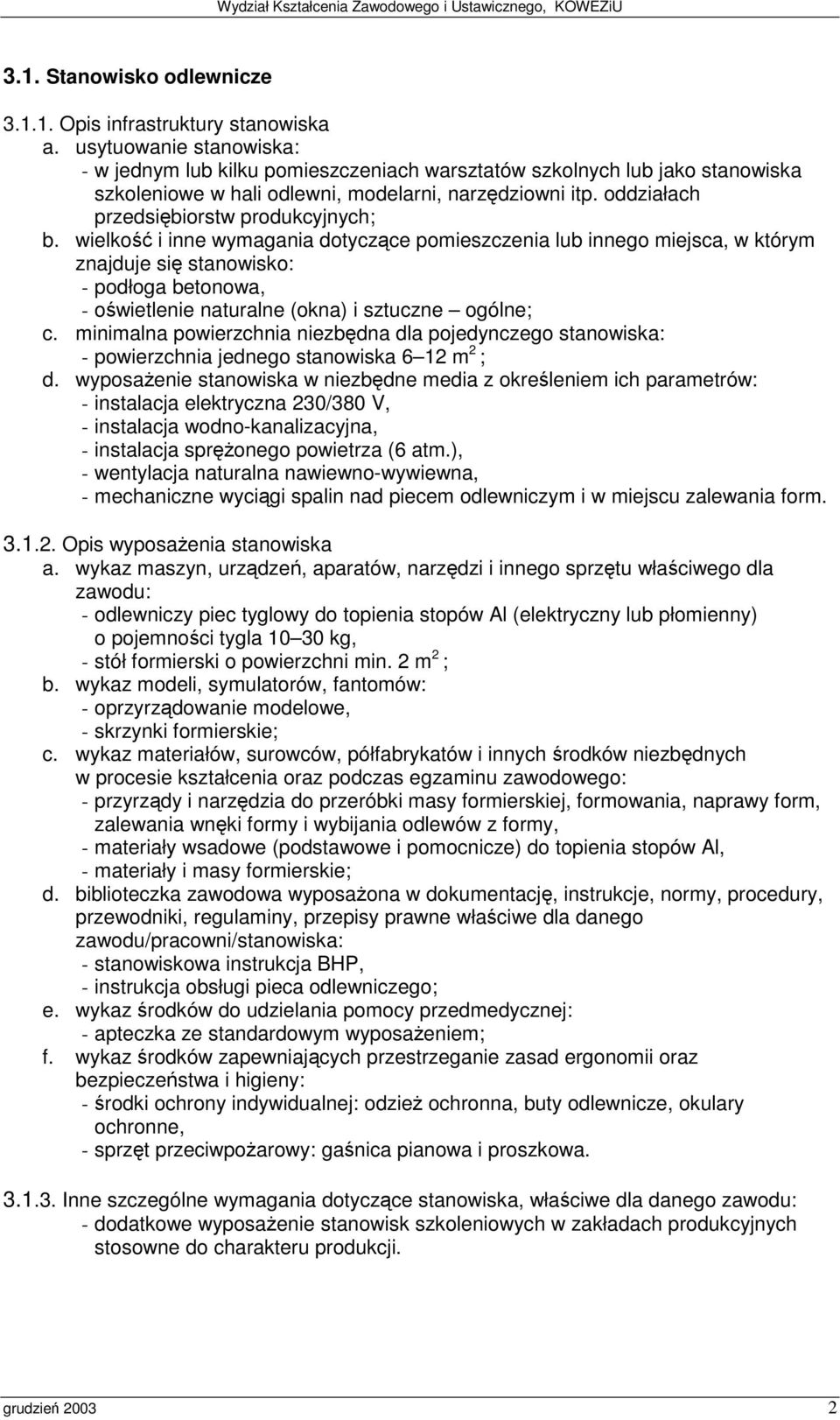

2 3.1. Stanowisko odlewnicze Opis infrastruktury stanowiska - podłoga betonowa, - owietlenie naturalne (okna) i sztuczne ogólne; - powierzchnia jednego stanowiska 6 12 m 2 ; - instalacja elektryczna 230/380 V, - instalacja wodno-kanalizacyjna, - instalacja spronego powietrza (6 atm.), - wentylacja naturalna nawiewno-wywiewna, - mechaniczne wycigi spalin nad piecem odlewniczym i w miejscu zalewania form Opis wyposaenia stanowiska - odlewniczy piec tyglowy do topienia stopów Al (elektryczny lub płomienny) o pojemnoci tygla kg, - stółformierski o powierzchni min. 2 m 2 ; b. wykaz modeli, symulatorów, fantomów: - oprzyrzdowanie modelowe, - skrzynki formierskie; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - przyrzdy i narzdzia do przeróbki masy formierskiej, formowania, naprawy form, zalewania wnki formy i wybijania odlewów z formy, - materiały wsadowe (podstawowe i pomocnicze) do topienia stopów Al, - materiały i masy formierskie; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - stanowiskowa instrukcja BHP, - instrukcja obsługi pieca odlewniczego; e. wykaz rodków do udzielania pomocy przedmedycznej: f. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz - rodki ochrony indywidualnej: odzie ochronna, buty odlewnicze, okulary ochronne, - sprzt przeciwpoarowy: ganica pianowa i proszkowa Inne szczególne wymagania dotyczce stanowiska, właciwe dla danego - dodatkowe wyposaenie stanowisk szkoleniowych w zakładach produkcyjnych stosowne do charakteru produkcji. grudzie

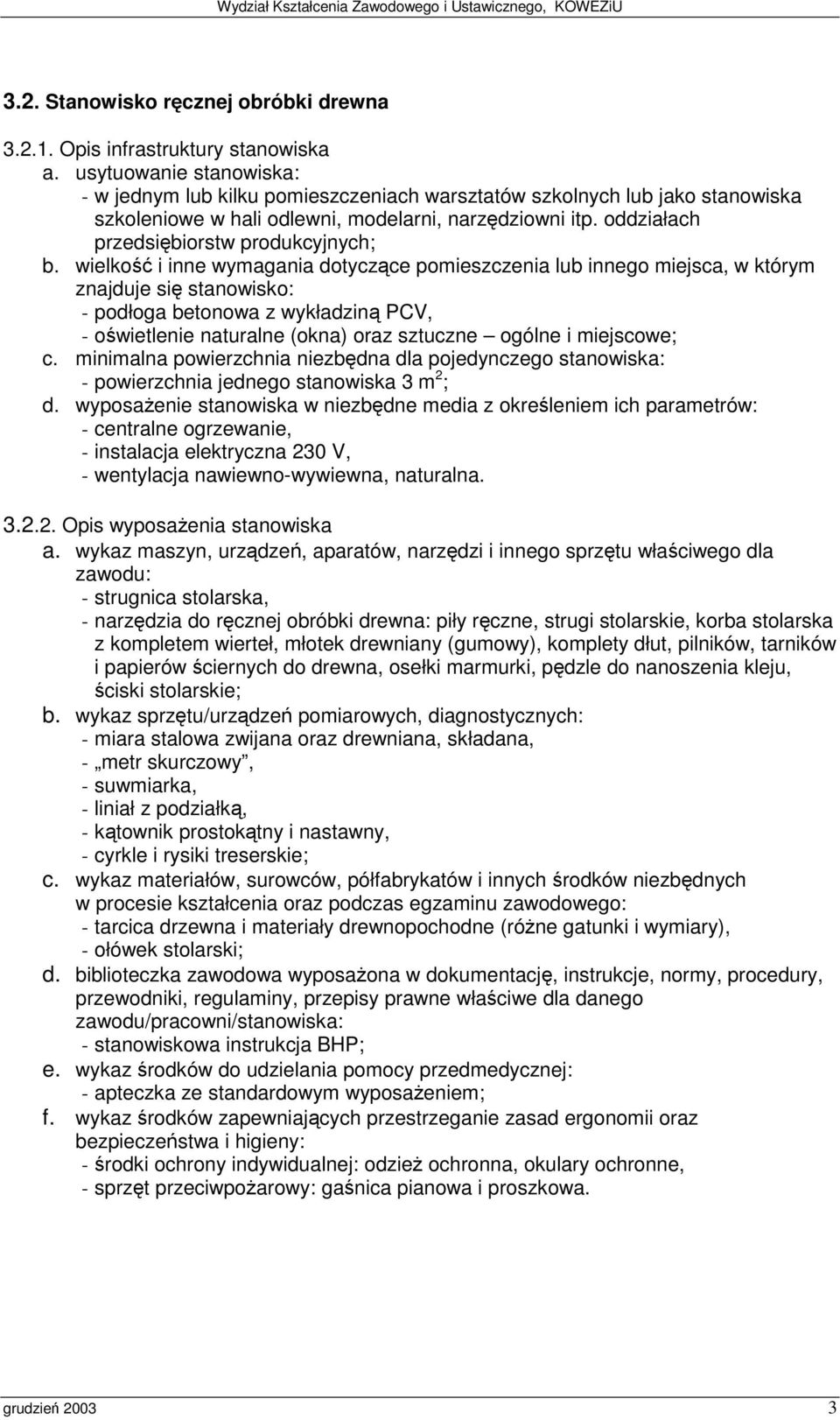

3 3.2. Stanowisko rcznej obróbki drewna Opis infrastruktury stanowiska - podłoga betonowa z wykładzin PCV, - owietlenie naturalne (okna) oraz sztuczne ogólne i miejscowe; - powierzchnia jednego stanowiska 3 m 2 ; - instalacja elektryczna 230 V, - wentylacja nawiewno-wywiewna, naturalna Opis wyposaenia stanowiska - strugnica stolarska, - narzdzia do rcznej obróbki drewna: piły rczne, strugi stolarskie, korba stolarska z kompletem wierteł, młotek drewniany (gumowy), komplety dłut, pilników, tarników i papierów ciernych do drewna, osełki marmurki, pdzle do nanoszenia kleju, ciski stolarskie; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: - miara stalowa zwijana oraz drewniana, składana, - metr skurczowy, - suwmiarka, - liniałz podziałk, - ktownik prostoktny i nastawny, - cyrkle i rysiki treserskie; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - tarcica drzewna i materiały drewnopochodne (róne gatunki i wymiary), - ołówek stolarski; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - stanowiskowa instrukcja BHP; e. wykaz rodków do udzielania pomocy przedmedycznej: f. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz - rodki ochrony indywidualnej: odzie ochronna, okulary ochronne, - sprzt przeciwpoarowy: ganica pianowa i proszkowa. grudzie

4 3.3. Stanowisko mechanicznej obróbki drewna: przerzynania wzdłunego i poprzecznego, strugania, wiercenia, szlifowania, toczenia i frezowania Opis infrastruktury stanowiska a. usytuowanie stanowisk: - stanowiska powinny by usytuowane w jednym pomieszczeniu; znajduj si stanowiska: - podłoga betonowa, - owietlenie naturalne (okna), - owietlenie sztuczne ogólne; - łczna powierzchnia stanowisk powinna by zgodna z zaleceniami DTR obrabiarek do drewna i przepisami bhp; - instalacja elektryczna 230/380 V, - wentylacja naturalna nawiewno-wywiewna, - miejscowe, mechaniczne wycigi pyłów i wiórów Opis wyposaenia stanowiska - pilarka tarczowa z wyposaeniem, pilarka tamowa, strugarka grubociowa, strugarka wyrówniarka, wiertarka poziomowa, szlifierka tamowo-tarczowa, tokarka do drewna, frezarka uniwersalna, - piły tarczowe od Ø80 do Ø400, piły tamowe rónej szerokoci, wiertła do drewna (od Ø5 do Ø 25), dłuta do toczenia rcznego, noe tokarskie, frezy profilowe (róne kształty), urzdzenie do spajania (zgrzewania, lub lutowania) piły tamowej, ostrzałki do noy strugarskich; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kształcenia i egzaminowania: - tarcica drzewna i materiały drewnopochodne (róne gatunki i wymiary); c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - stanowiskowe instrukcje BHP oraz obsługi obrabiarek do drewna; d. wykaz rodków do udzielania pomocy przedmedycznej: e. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz - rodki ochrony indywidualnej: odzie ochronna, okulary ochronne, indywidualne rodki ochrony słuchu, - sprzt przeciwpoarowy: ganica pianowa i proszkowa sprzt przeciw poarowy: ganica pianowa i proszkowa. grudzie

5 3.4. Stanowisko rcznej obróbki metali Opis infrastruktury stanowiska - podłoga betonowa z wykładzin PCV, - owietlenie naturalne (okna) oraz sztuczne, ogólne i miejscowe, - powierzchnia jednego stanowiska 3 m 2 ; - instalacja elektryczna 230 V, - wentylacja naturalna nawiewno-wywiewna Opis wyposaenia stanowiska - stółlusarski z imadłem, - narzdzia treserskie: płyta traserska, podstawki traserskie: rubowe, pryzmowe, krzyowe i ktowe, - cyrkle, rysiki i znaczniki traserskie; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: - suwmiarka, - wysokociomierz suwmiarkowy, - mikrometr, - liniałz podziałk, - ktownik prostoktny i nastawny; c. wykaz modeli, symulatorów, fantomów: - odlewy modeli i rdzennic; d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - półwyroby metalowe na elementy galanterii modelarskiej i oprzyrzdowania odlewniczego, - narzdzia do rcznej obróbki metali: do cinania, wycinania i przecinania, pilniki, wiertła, pogłbiacze i rozwiertaki, narzdzia do gwintowania rcznego, skrobaki, - młotki lusarskie, - elektronarzdzia; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - stanowiskowa instrukcja bhp; f. wykaz rodków do udzielania pomocy przedmedycznej: g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz - rodki ochrony indywidualnej: odzie ochronna, okulary ochronne, - rodki pierwszej pomocy: apteczka ze standardowym wyposaeniem. grudzie

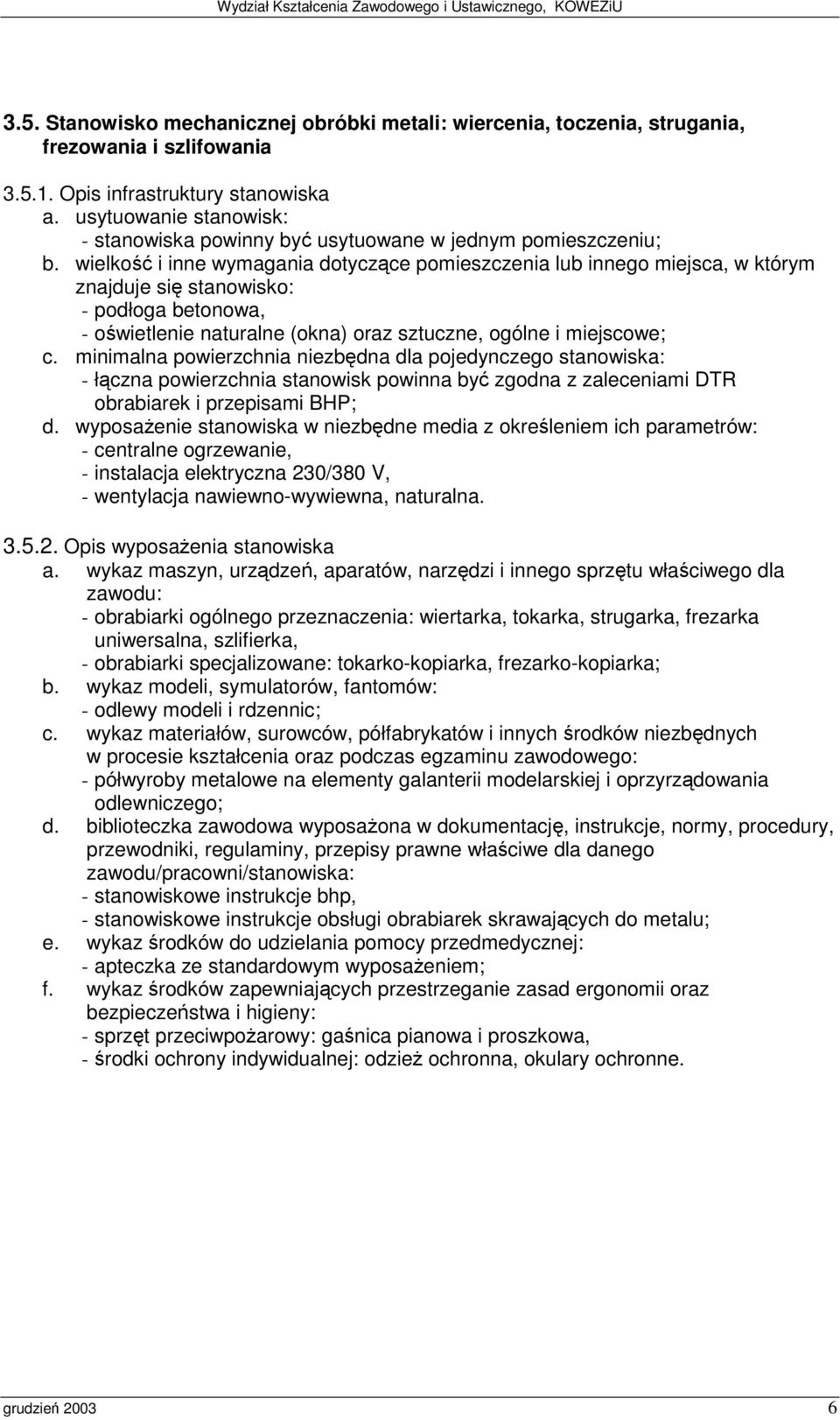

6 3.5. Stanowisko mechanicznej obróbki metali: wiercenia, toczenia, strugania, frezowania i szlifowania Opis infrastruktury stanowiska a. usytuowanie stanowisk: - stanowiska powinny by usytuowane w jednym pomieszczeniu; - podłoga betonowa, - owietlenie naturalne (okna) oraz sztuczne, ogólne i miejscowe; - łczna powierzchnia stanowisk powinna by zgodna z zaleceniami DTR obrabiarek i przepisami BHP; - instalacja elektryczna 230/380 V, - wentylacja nawiewno-wywiewna, naturalna Opis wyposaenia stanowiska - obrabiarki ogólnego przeznaczenia: wiertarka, tokarka, strugarka, frezarka uniwersalna, szlifierka, - obrabiarki specjalizowane: tokarko-kopiarka, frezarko-kopiarka; b. wykaz modeli, symulatorów, fantomów: - odlewy modeli i rdzennic; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - półwyroby metalowe na elementy galanterii modelarskiej i oprzyrzdowania odlewniczego; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - stanowiskowe instrukcje bhp, - stanowiskowe instrukcje obsługi obrabiarek skrawajcych do metalu; e. wykaz rodków do udzielania pomocy przedmedycznej: f. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz - sprzt przeciwpoarowy: ganica pianowa i proszkowa, - rodki ochrony indywidualnej: odzie ochronna, okulary ochronne. grudzie

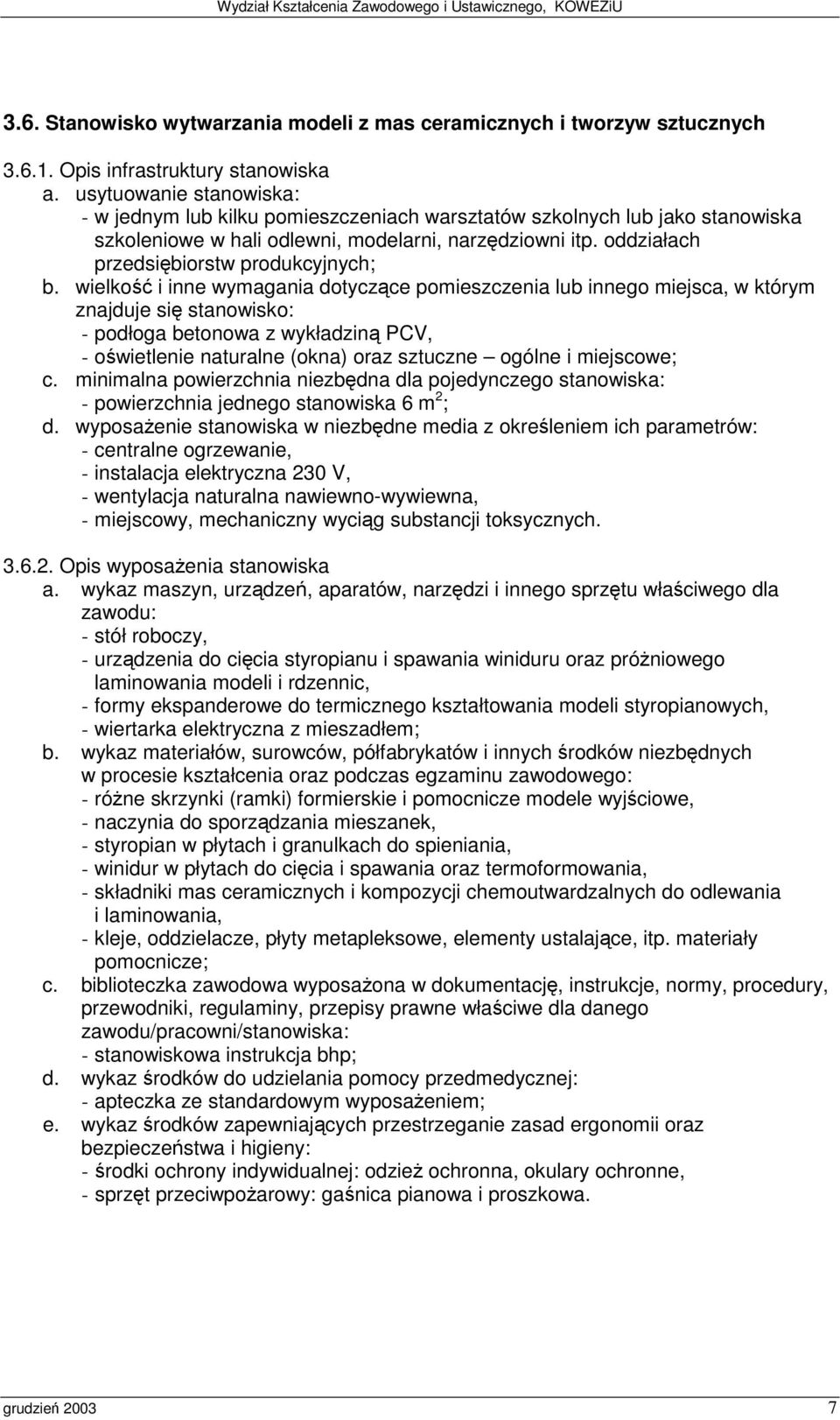

7 3.6. Stanowisko wytwarzania modeli z mas ceramicznych i tworzyw sztucznych Opis infrastruktury stanowiska - podłoga betonowa z wykładzin PCV, - owietlenie naturalne (okna) oraz sztuczne ogólne i miejscowe; - powierzchnia jednego stanowiska 6 m 2 ; - instalacja elektryczna 230 V, - wentylacja naturalna nawiewno-wywiewna, - miejscowy, mechaniczny wycig substancji toksycznych Opis wyposaenia stanowiska - stółroboczy, - urzdzenia do cicia styropianu i spawania winiduru oraz próniowego laminowania modeli i rdzennic, - formy ekspanderowe do termicznego kształtowania modeli styropianowych, - wiertarka elektryczna z mieszadłem; b. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych - róne skrzynki (ramki) formierskie i pomocnicze modele wyjciowe, - naczynia do sporzdzania mieszanek, - styropian w płytach i granulkach do spieniania, - winidur w płytach do cicia i spawania oraz termoformowania, - składniki mas ceramicznych i kompozycji chemoutwardzalnych do odlewania i laminowania, - kleje, oddzielacze, płyty metapleksowe, elementy ustalajce, itp. materiały pomocnicze; c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - stanowiskowa instrukcja bhp; d. wykaz rodków do udzielania pomocy przedmedycznej: e. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz - rodki ochrony indywidualnej: odzie ochronna, okulary ochronne, - sprzt przeciwpoarowy: ganica pianowa i proszkowa. grudzie

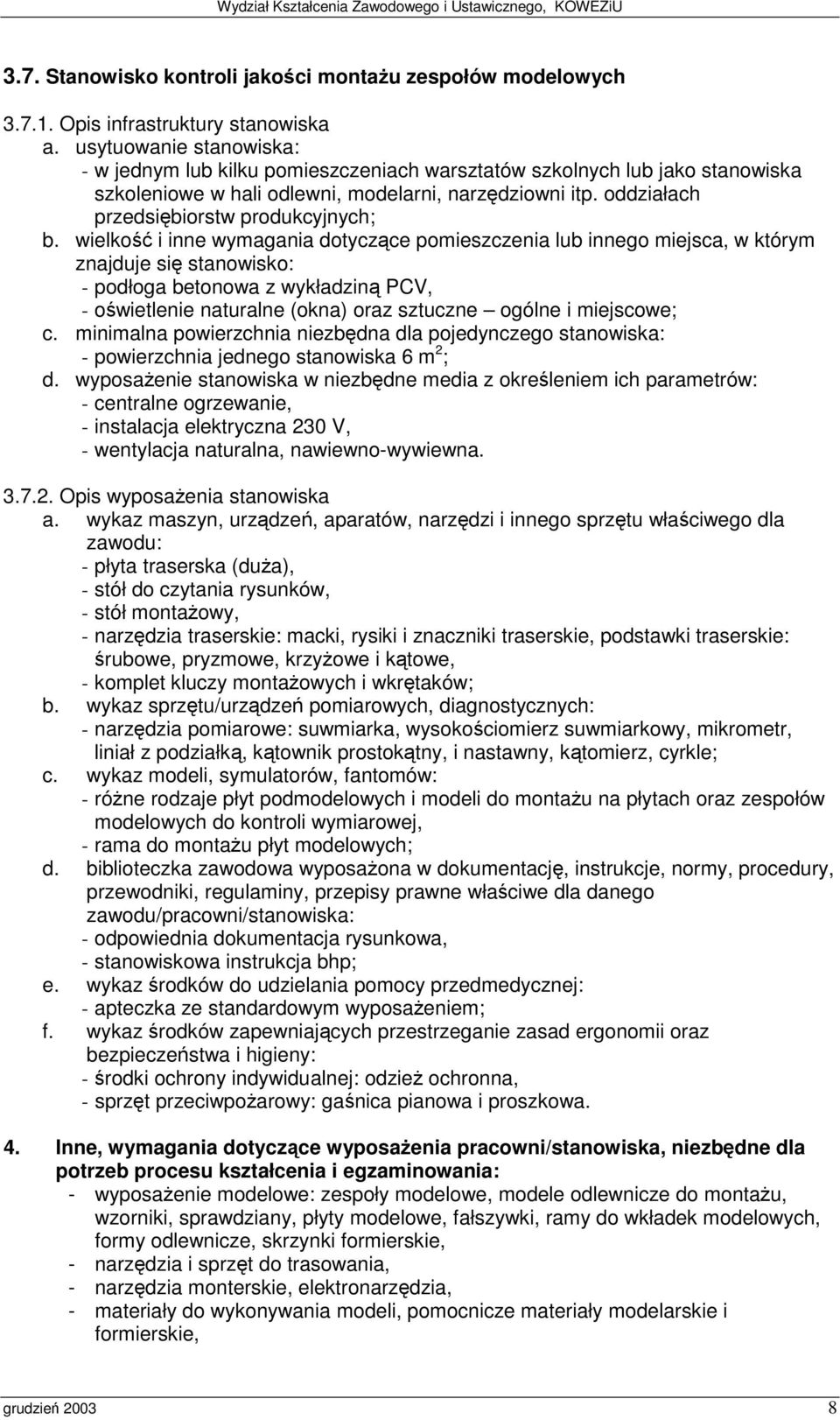

8 3.7. Stanowisko kontroli jakoci montau zespołów modelowych Opis infrastruktury stanowiska - podłoga betonowa z wykładzin PCV, - owietlenie naturalne (okna) oraz sztuczne ogólne i miejscowe; - powierzchnia jednego stanowiska 6 m 2 ; - instalacja elektryczna 230 V, - wentylacja naturalna, nawiewno-wywiewna Opis wyposaenia stanowiska - płyta traserska (dua), - stółdo czytania rysunków, - stółmontaowy, - narzdzia traserskie: macki, rysiki i znaczniki traserskie, podstawki traserskie: rubowe, pryzmowe, krzyowe i ktowe, - komplet kluczy montaowych i wkrtaków; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: - narzdzia pomiarowe: suwmiarka, wysokociomierz suwmiarkowy, mikrometr, liniałz podziałk, ktownik prostoktny, i nastawny, ktomierz, cyrkle; c. wykaz modeli, symulatorów, fantomów: - róne rodzaje płyt podmodelowych i modeli do montau na płytach oraz zespołów modelowych do kontroli wymiarowej, - rama do montau płyt modelowych; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, - odpowiednia dokumentacja rysunkowa, - stanowiskowa instrukcja bhp; e. wykaz rodków do udzielania pomocy przedmedycznej: f. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz - rodki ochrony indywidualnej: odzie ochronna, - sprzt przeciwpoarowy: ganica pianowa i proszkowa. 4. Inne, wymagania dotyczce wyposaenia pracowni/stanowiska, niezbdne dla potrzeb procesu kształcenia i egzaminowania: - wyposaenie modelowe: zespoły modelowe, modele odlewnicze do montau, wzorniki, sprawdziany, płyty modelowe, fałszywki, ramy do wkładek modelowych, formy odlewnicze, skrzynki formierskie, - narzdzia i sprzt do trasowania, - narzdzia monterskie, elektronarzdzia, - materiały do wykonywania modeli, pomocnicze materiały modelarskie i formierskie, grudzie

9 - dokumentacja oprzyrzdowania modelarskiego, - maszyny i urzdzenia: stółformierski z wyposaeniem, wiertarka stołowa, - wentylator do suszenia modeli, - urzdzenia do spajania tworzyw, szczotka do czyszczenia modeli, - materiały: róne gatunki drewna, ywice modelarskie, gips modelarski, kleje epoksydowe szybkowice, - instrukcje producentów tworzyw, klejów oraz ywic syntetycznych. grudzie
