STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO

Transkrypt

1 Wydział Kształcenia Zawodowego i Ustawicznego, KOWEZiU STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO Zawód: mechanik-operator pojazdów i maszyn rolniczych Symbol cyfrowy: 723 [03] Ze wzgldu na specyfik wykonywanego zawodu pracownia zawodowa dla zawodu mechanik-operator pojazdów i maszyn rolniczych powinna si znajdowa w nastpujcych pomieszczeniach: I. Pracowniach teoretycznych przedmiotów zawodowych I.1. Pracownia podstaw techniki, rysunku technicznego, materiałoznawstwa i czci maszyn I.2. Pracownia maszyn rolniczych I.3. Pracownia pojazdów rolniczych I.4. Pracownia podstaw przedsibiorczoci i przepisów ruchu drogowego II. Warsztatach szkolnych II.1. Hala obróbki mechanicznej II.2. Kunia II.3. Hala maszyny rolniczych II.4. Hala pojazdów rolniczych II.5. Hala obróbki rcznej materiałów stanowiska lusarskie II.6. Hala działu elektrycznego stanowisko akumulatorowni II.7. Hala spawalni elektrycznej II.8. Hala spawalni gazowej II.9. Blacharnia I. Pracownie teoretyczne przedmiotów zawodowych I.1. Pracownia podstaw techniki, rysunku technicznego, materiałoznawstwa i czci maszyn 1. Opis infrastruktury pracowni: a. usytuowanie pracowni: w budynku szkoły lub w budynku warsztatów szkolnych; znajduje si pracownia: ciany gładkie otynkowane, lamperie malowane na olejno do wysokoci 1,5m, ciany i lamperie w kolorze białym lub pastelowym jasnym, podłoga na podłou betonowym płytki PCV, gumolit lub panele podłogowe o wysokim stopniu cieralnoci, owietlenie ogólne, zgodne z normami; c. minimalna powierzchnia niezbdna dla pracowni: 60m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów: wentylacja naturalna, grawitacyjna, ogrzewanie centralne z temperatur wewntrz C, woda bieca zimna 1 zlew + podgrzewacz przepływowy o mocy ok. 1,5kW, sie gniazdek z zerowaniem ochronnym 230V, 16A, gniazdo sieci TV i łcza internetowego. 2. Opis wyposaenia pracowni: 1

2 stoliki uczniowskie (pojedyncze) szt. 30, tablica szkolna czarna szt. 1, tablica szkolna biała szt. 1, rysownice (deski krelarskie) szt. 30, stółkrelarski szt. 1, zestaw komputerowy z rzutnikiem multimedialnym szt. 1, stolik nauczyciela szt.1, szafka-regałna pomoce dydaktyczne szt. 3, pomoce dydaktyczne (elementy maszyn, ich przekroje, wykroje itp.) stosownie do moliwoci, tablice przedstawiajce procesy technologiczne i gabloty z próbkami rónych materiałów stosowanych w budowie maszyn rolniczych i silników spalinowych stosownie do moliwoci, gabloty z próbkami materiałów eksploatacyjnych oraz powłok ochronnych stosownie do moliwoci, podrczna biblioteczka z literatur zawodow dotyczc rysunku technicznego, materiałoznawstwa i czci maszyn. I.2. Pracownia maszyn rolniczych 1. Opis infrastruktury pracowni: a. usytuowanie pracowni: w budynku szkoły lub w budynku warsztatów szkolnych; znajduje si pracownia: ciany gładkie otynkowane, lamperie malowane na olejno do wysokoci 1,5m, ciany i lamperie w kolorze białym lub pastelowym jasnym, podłoga na podłou betonowym płytki PCV, gumolit bd panele podłogowe o wysokim stopniu cieralnoci, owietlenie ogólne, zgodne z normami; c. minimalna powierzchnia niezbdna dla pracowni: 60m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów: wentylacja naturalna, grawitacyjna, ogrzewanie centralne z temperatur wewntrz C, woda bieca zimna 1 zlew + podgrzewacz przepływowy mocy ok. 1,5kW, sie gniazdek z zerowaniem ochronnym 230V, 16A, gniazdo sieci TV i łcza internetowego. 2. Opis wyposaenia pracowni: stoliki uczniowskie (pojedyncze) szt. 30, tablica szkolna czarna szt. 1, tablica szkolna biała szt. 1, zestaw komputerowy z rzutnikiem multimedialnym szt. 1, stolik nauczyciela szt. 1, szafka-regałna pomoce dydaktyczne szt. 3, telewizor + odtwarzacz TV szt. 1, aktualne katalogi sprztu rolniczego min szt. 3, instrukcje obsługi z katalogami czci zamiennych min. po jednej dla kadej grupy maszyn, komplety plansz przedstawiajce budow i działanie maszyn rolniczych stosownie do moliwoci, podrczna biblioteczka, 2

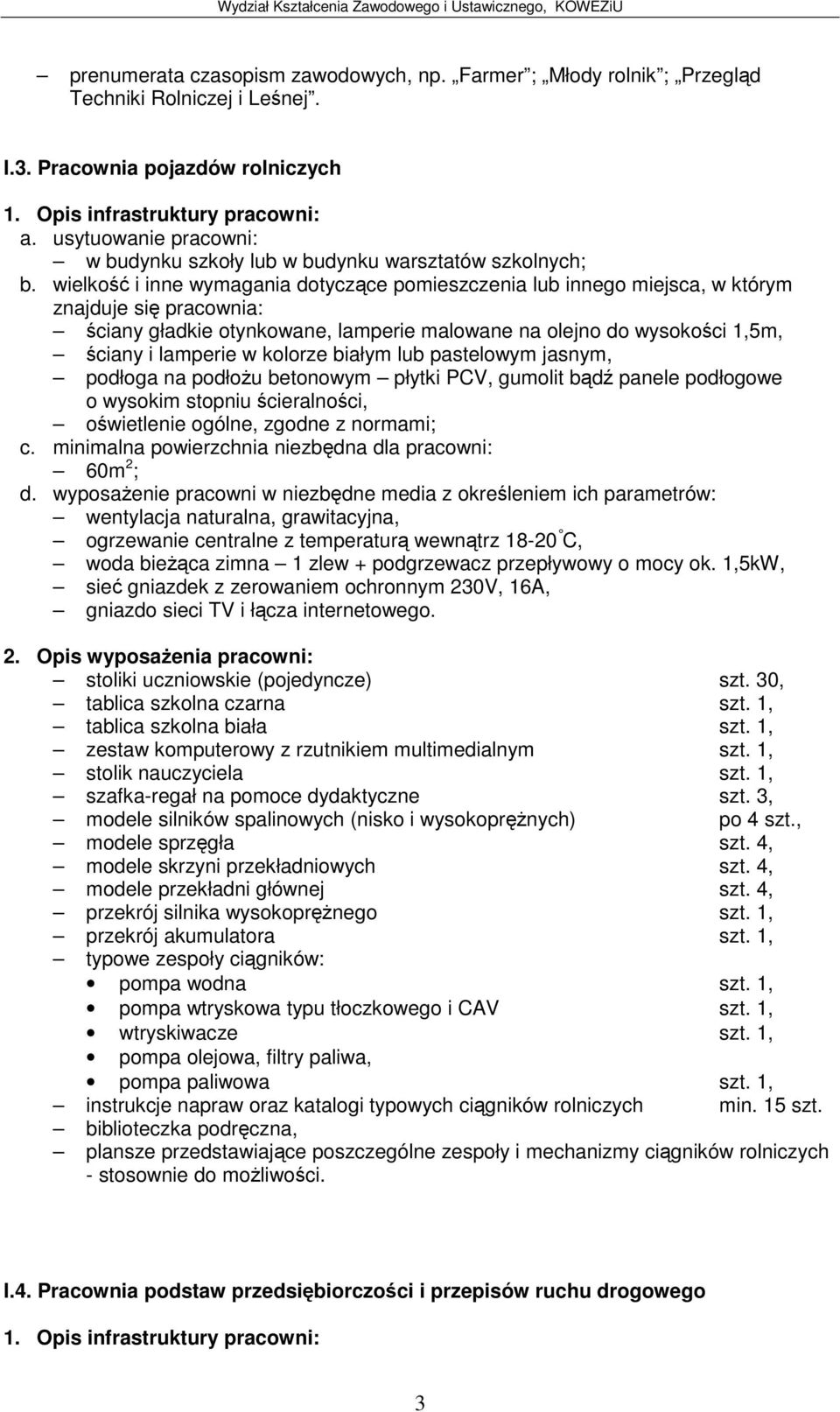

3 prenumerata czasopism zawodowych, np. Farmer ; Młody rolnik ; Przegld Techniki Rolniczej i Lenej. I.3. Pracownia pojazdów rolniczych 1. Opis infrastruktury pracowni: a. usytuowanie pracowni: w budynku szkoły lub w budynku warsztatów szkolnych; znajduje si pracownia: ciany gładkie otynkowane, lamperie malowane na olejno do wysokoci 1,5m, ciany i lamperie w kolorze białym lub pastelowym jasnym, podłoga na podłou betonowym płytki PCV, gumolit bd panele podłogowe o wysokim stopniu cieralnoci, owietlenie ogólne, zgodne z normami; c. minimalna powierzchnia niezbdna dla pracowni: 60m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów: wentylacja naturalna, grawitacyjna, ogrzewanie centralne z temperatur wewntrz C, woda bieca zimna 1 zlew + podgrzewacz przepływowy o mocy ok. 1,5kW, sie gniazdek z zerowaniem ochronnym 230V, 16A, gniazdo sieci TV i łcza internetowego. 2. Opis wyposaenia pracowni: stoliki uczniowskie (pojedyncze) szt. 30, tablica szkolna czarna szt. 1, tablica szkolna biała szt. 1, zestaw komputerowy z rzutnikiem multimedialnym szt. 1, stolik nauczyciela szt. 1, szafka-regałna pomoce dydaktyczne szt. 3, modele silników spalinowych (nisko i wysokoprnych) po 4 szt., modele sprzgła szt. 4, modele skrzyni przekładniowych szt. 4, modele przekładni głównej szt. 4, przekrój silnika wysokoprnego szt. 1, przekrój akumulatora szt. 1, typowe zespoły cigników: pompa wodna szt. 1, pompa wtryskowa typu tłoczkowego i CAV szt. 1, wtryskiwacze szt. 1, pompa olejowa, filtry paliwa, pompa paliwowa szt. 1, instrukcje napraw oraz katalogi typowych cigników rolniczych min. 15 szt. biblioteczka podrczna, plansze przedstawiajce poszczególne zespoły i mechanizmy cigników rolniczych - stosownie do moliwoci. I.4. Pracownia podstaw przedsibiorczoci i przepisów ruchu drogowego 1. Opis infrastruktury pracowni: 3

4 a. usytuowanie pracowni: w budynku szkoły, bd w budynku warsztatów szkolnych; znajduje si pracownia: ciany gładkie otynkowane, lamperie malowane na olejno, na wysoko 1,5m, ciany i lamperie w kolorze białym lub pastelowym jasnym, podłoga na podłou betonowym płytki PCV, gumolit, bd panele podłogowe o wysokim stopniu cieralnoci, owietlenie ogólne, zgodne z normami; c. minimalna powierzchnia niezbdna dla pracowni: 60m 2 ; d. wyposaenie pracowni w niezbdne media z okreleniem ich parametrów: wentylacja naturalna, grawitacyjna, ogrzewanie centralne z temperatur wewntrz C, woda bieca zimna 1 zlew + podgrzewacz przepływowy mocy ok. 1,5kW, sie gniazdek z zerowaniem ochronnym 230V, 16A, gniazdo sieci TV i łcza internetowego. 2. Opis wyposaenia pracowni: stoliki uczniowskie (pojedyncze) szt. 30, tablica szkolna czarna szt. 1, tablica szkolna biała szt. 1, zestaw komputerowy z rzutnikiem multimedialnym szt. 1, stolik nauczyciela szt. 1, szafka-regałna pomoce dydaktyczne szt. 3, telewizor + odtwarzacz TV szt. 1, modele silników spalinowych (nisko i wysokoprnych) po 4 szt., plansze ze znakami drogowymi 1 komplet, stanowisko komputerowe z klawiatur egzaminacyjn, programy komputerowe z przepisów ruchu drogowego, plansze przedstawiajce sytuacje drogowe 1 komplet, kodeks drogowy szt. 4, wzory druków: umowy o prac, rozlicze ZUS (róne rodzaje rozlicze podatku PIT), zgłoszenie NIP, podatkowa ksiga przychodów, umowy rachunku lokaty bankowej, wniosek o udzielenie kredytu i inne, przelewu, czeku, faktury VAT, podrczna biblioteczka. II. Warsztaty szkolne Budynek warsztatów szkolnych oprócz hal warsztatowych powinien mie pomieszczenia takie jak: pokój nauczycielski, szatnie dla uczniów, pomieszczenia socjalne dla uczniów, umywalki, ubikacje. II.1. Hala obróbki mechanicznej 4

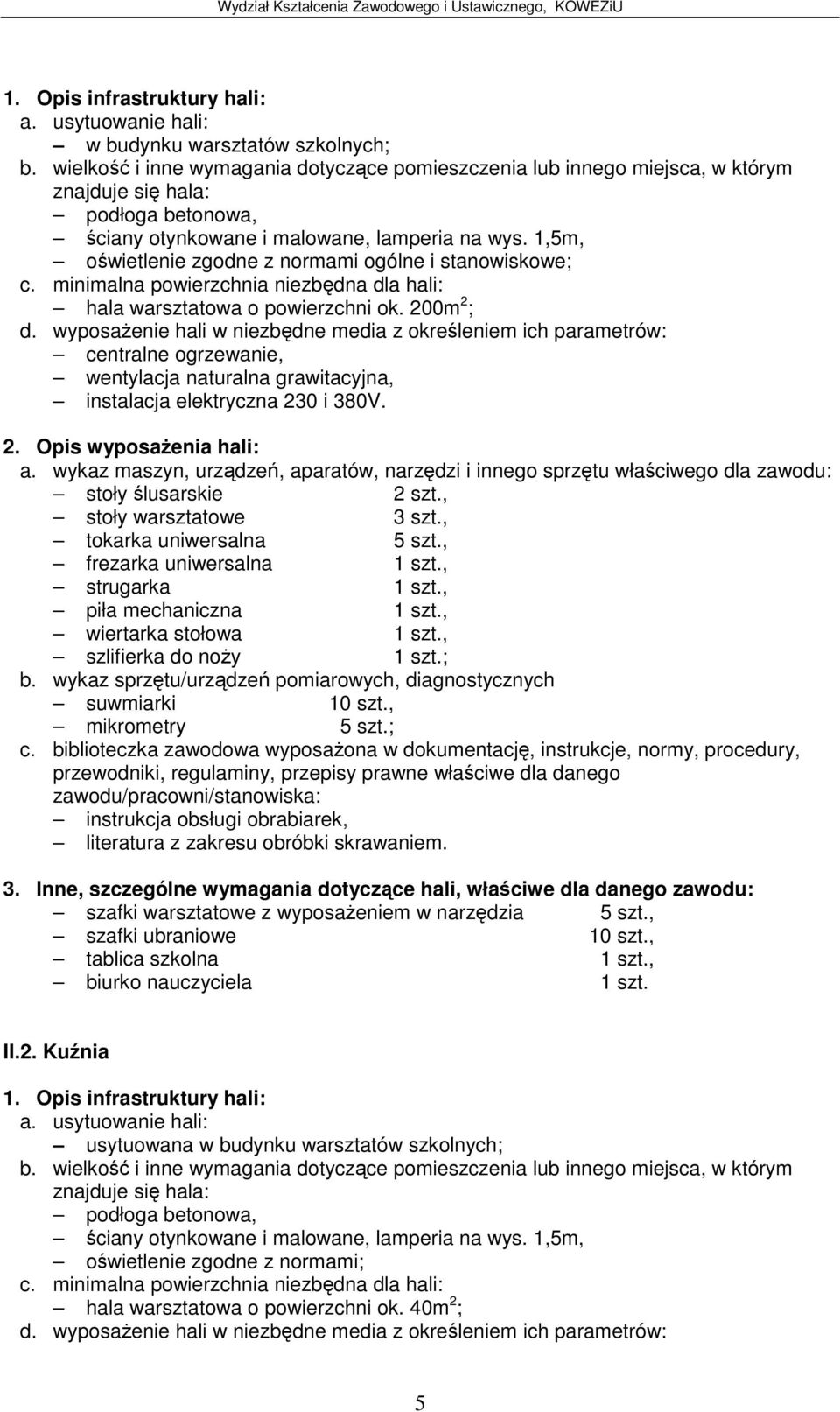

5 w budynku warsztatów szkolnych; podłoga betonowa, ciany otynkowane i malowane, lamperia na wys. 1,5m, owietlenie zgodne z normami ogólne i stanowiskowe; hala warsztatowa o powierzchni ok. 200m 2 ; wentylacja naturalna grawitacyjna, 2. Opis wyposaenia hali: stoły lusarskie 2 szt., stoły warsztatowe 3 szt., tokarka uniwersalna 5 szt., frezarka uniwersalna 1 szt., strugarka 1 szt., piła mechaniczna 1 szt., wiertarka stołowa 1 szt., szlifierka do noy 1 szt.; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych suwmiarki 10 szt., mikrometry 5 szt.; c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja obsługi obrabiarek, literatura z zakresu obróbki skrawaniem. 3. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: szafki warsztatowe z wyposaeniem w narzdzia 5 szt., szafki ubraniowe 10 szt.,, biurko nauczyciela 1 szt. II.2. Kunia usytuowana w budynku warsztatów szkolnych; podłoga betonowa, ciany otynkowane i malowane, lamperia na wys. 1,5m, owietlenie zgodne z normami; hala warsztatowa o powierzchni ok. 40m 2 ; 5

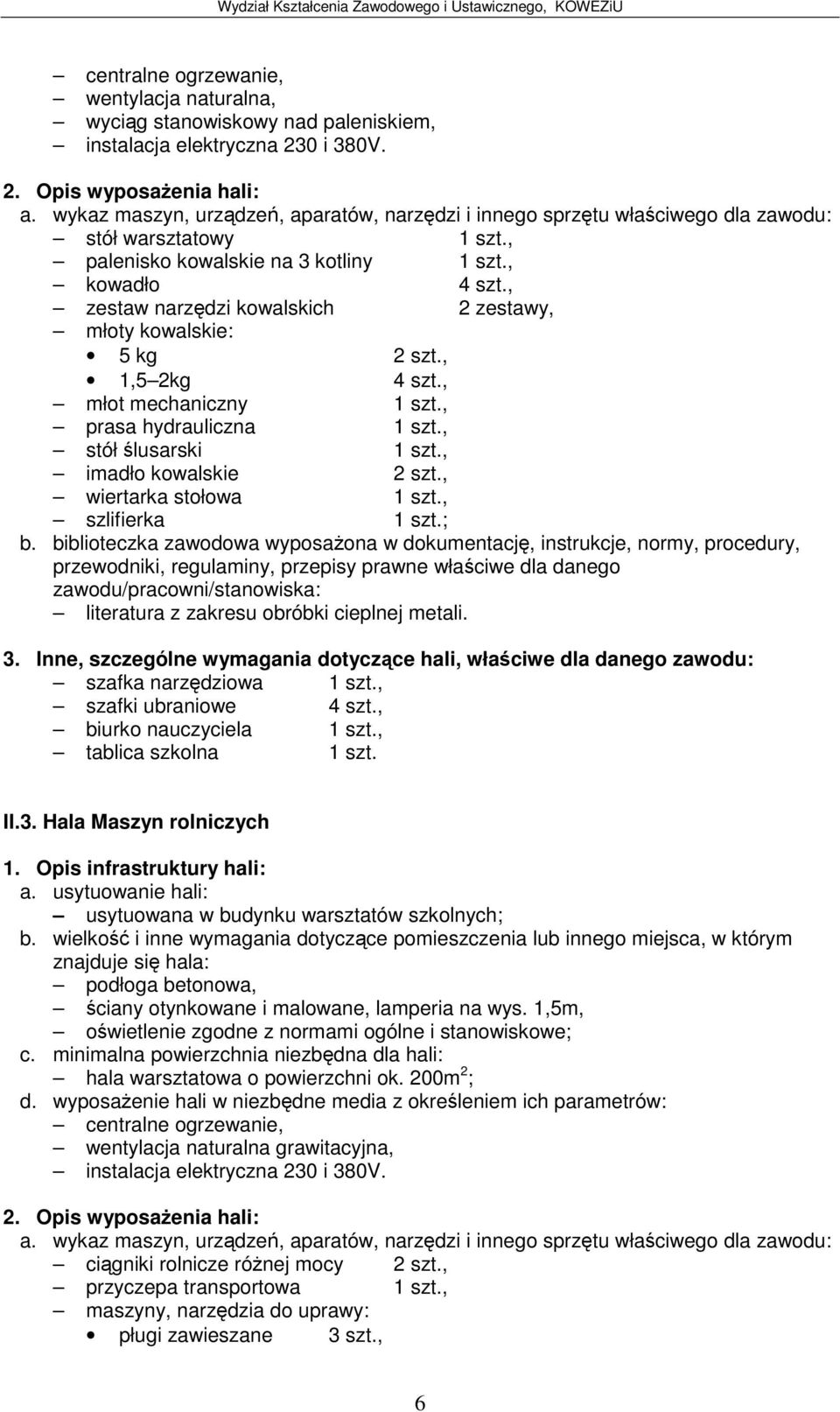

6 wentylacja naturalna, wycig stanowiskowy nad paleniskiem, 2. Opis wyposaenia hali: stółwarsztatowy 1 szt., palenisko kowalskie na 3 kotliny 1 szt., kowadło 4 szt., zestaw narzdzi kowalskich 2 zestawy, młoty kowalskie: 5 kg 2 szt., 1,5 2kg 4 szt., młot mechaniczny 1 szt., prasa hydrauliczna 1 szt., stółlusarski 1 szt., imadło kowalskie 2 szt., wiertarka stołowa 1 szt., szlifierka 1 szt.; b. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, literatura z zakresu obróbki cieplnej metali. 3. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: szafka narzdziowa 1 szt., szafki ubraniowe 4 szt., II.3. Hala Maszyn rolniczych usytuowana w budynku warsztatów szkolnych; podłoga betonowa, ciany otynkowane i malowane, lamperia na wys. 1,5m, owietlenie zgodne z normami ogólne i stanowiskowe; hala warsztatowa o powierzchni ok. 200m 2 ; wentylacja naturalna grawitacyjna, 2. Opis wyposaenia hali: cigniki rolnicze rónej mocy 2 szt., przyczepa transportowa 1 szt., maszyny, narzdzia do uprawy: pługi zawieszane 3 szt., 6

7 brony zbate 2 szt., kultywator 1 szt., brona talerzowa 1 szt., agregat uprawowy 1 szt., narzdzia do upraw midzyrzdowych: pielnik 1 szt., obsypnik 1 szt., maszyny do zbioru zielonek i siana: cinacz zielonek 1 szt., sieczkarnia polowa 1 szt., kosiarka rotacyjna 1 szt., kosiarka listwowa 1 szt., przetrzsaczo-zgrabiarka 1 szt., prasa zbierajca 2 szt., owijarka do bel 1 szt., maszyny do nawoenia i ochrony rolin: rozsiewacz nawozów 1 szt., roztrzsacz obornika 1 szt., wóz asenizacyjny 1 szt., opryskiwacz 1 szt., ładowacz chwytakowy 1 szt., ładowacz czołowy 1 szt., maszyny do siewu i sadzenia: siewnik zboowy 1 szt., siewnik punktowy 1 szt., sadzarka do ziemniaków 1 szt., sadzarka do rozsady 1 szt., maszyny do zbioru zbó i okopowych: kombajn zboowy 1 szt., kombajn do zbioru buraków 1 szt., kombajn do zbioru ziemniaków 1 szt., kopaczka do ziemniaków 1 szt., czyszczalnia zboowa 1 szt., dojarka 1 szt., rozdrabniacz 2 szt., mieszalnik pasz 1 szt., wózek transportowy 1 szt., model instalacji wodocigowej gospodarstwa 1 szt., podnonik hydrauliczny 2 szt., szafki narzdziowe 9 szt., szlifierka 1 szt., wiertarka stołowa 1 szt., szafki ubraniowe 10 szt., regały narzdziowe 2 szt., stoły lusarskie 3 szt., stoły warsztatowe 3 szt.; b. wykaz modeli, symulatorów, fantomów: modele zespołów maszyn: pompy, przekładnie, inne typowe czci maszyn; 7

8 c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcja naprawy maszyn, katalogi czci maszyn. 3. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: kompleks garay na maszyny i narzdzia rolnicze, II.4. Hala pojazdów rolniczych usytuowana w budynku warsztatów szkolnych; podłoga betonowa, ciany otynkowane i malowane, lamperia na wys. 1,5m, owietlenie zgodne z normami; hala warsztatowa o powierzchni ok. 200m 2 ; wentylacja naturalna grawitacyjna oraz dodatkowo wycigi spalin pojazdów, 2. Opis wyposaenia hali: kanałnajazdowy 1 szt., podnonik kolumnowy 1 szt., podnoniki hydrauliczne 3 szt., szafki narzdziowe 3 szt., szlifierka 1 szt., wiertarka 1 szt., szlifierka do zaworów 1 szt., zestaw do frezowania gniazd zaworów 1 szt., analizator spalin 1 szt., lampa stroboskopowa 1 szt., przyrzd do sprawdzania i regulacji wtryskiwaczy 1 szt., urzdzenie do regulacji i sprawdzania geometrii zawieszenia 1 szt., urzdzenie do pomiaru siłhamowania 1 szt., urzdzenie do ustawiania wiateł 1 szt., sprarka 1 szt., stoły lusarskie 2 szt., stoły monterskie 3 szt., typowe zespoły cigników rolniczych i samochodowych, pompy wtryskowe i paliwowe 2 szt., wtryskiwacze, pompy wodne, pompa olejowa; b. wykaz modeli, symulatorów, fantomów: modele silników: niskoprnych 2 szt., 8

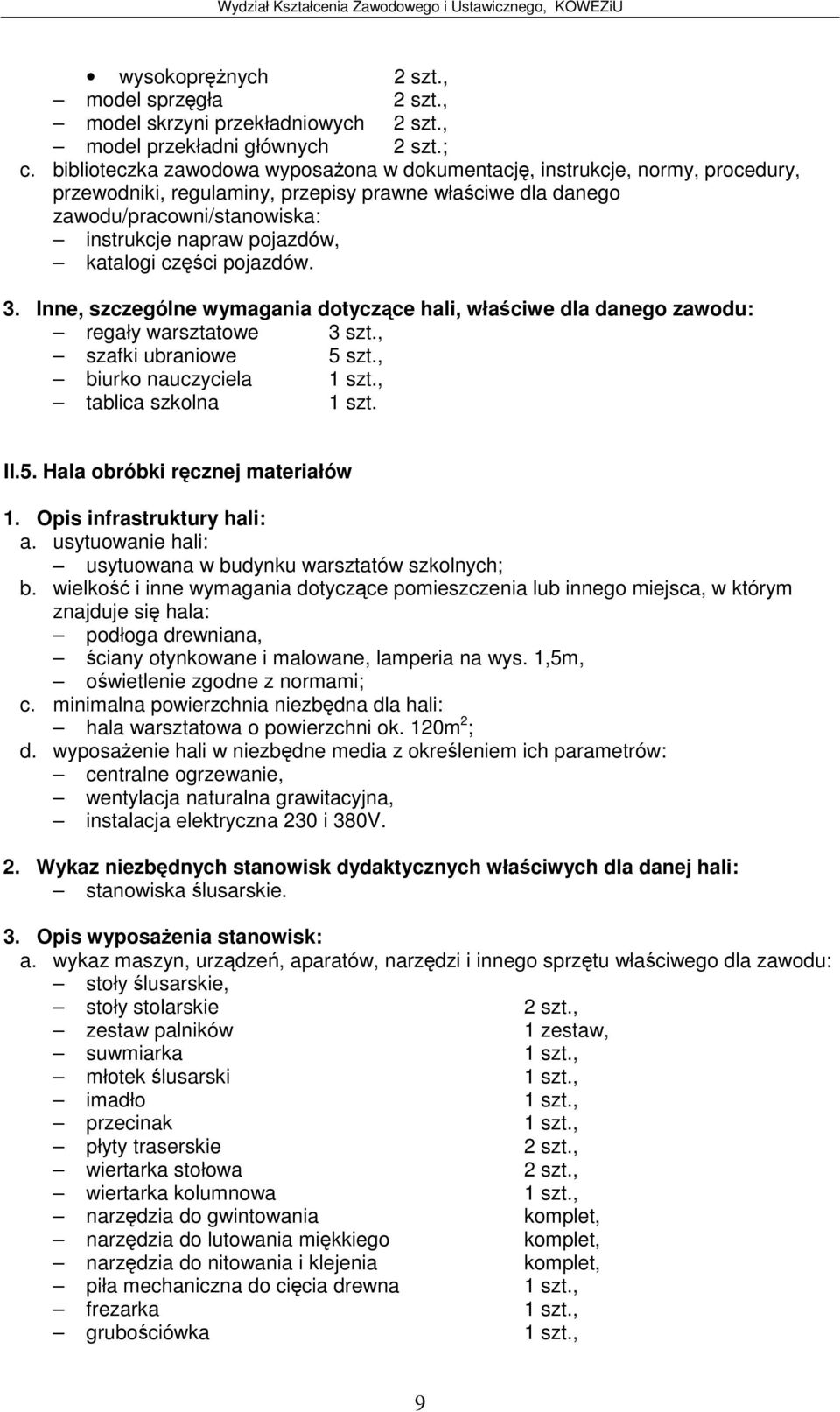

9 wysokoprnych 2 szt., model sprzgła 2 szt., model skrzyni przekładniowych 2 szt., model przekładni głównych 2 szt.; c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcje napraw pojazdów, katalogi czci pojazdów. 3. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: regały warsztatowe 3 szt., szafki ubraniowe 5 szt., II.5. Hala obróbki rcznej materiałów usytuowana w budynku warsztatów szkolnych; podłoga drewniana, ciany otynkowane i malowane, lamperia na wys. 1,5m, owietlenie zgodne z normami; hala warsztatowa o powierzchni ok. 120m 2 ; wentylacja naturalna grawitacyjna, 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej hali: stanowiska lusarskie. 3. Opis wyposaenia stanowisk: stoły lusarskie, stoły stolarskie 2 szt., zestaw palników 1 zestaw, suwmiarka 1 szt., młotek lusarski 1 szt., imadło 1 szt., przecinak 1 szt., płyty traserskie 2 szt., wiertarka stołowa 2 szt., wiertarka kolumnowa 1 szt., narzdzia do gwintowania komplet, narzdzia do lutowania mikkiego komplet, narzdzia do nitowania i klejenia komplet, piła mechaniczna do cicia drewna 1 szt., frezarka 1 szt., grubociówka 1 szt., 9

10 wyrówniarka 1 szt., rczne narzdzia stolarskie komplet, gilotyna do cicia rcznego blach 1 szt.; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: punktak 1 szt., rysik 1 szt., liniałkrawdziowy 1 szt., ktownik 1 szt., cyrkiel lusarski 1 szt.; c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, literatura z zakresu obróbki rcznej materiałów. 3. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: II.6. Hala działu elektrycznego w budynku warsztatów szkolnych; podłoga drewniana, ciany otynkowane i malowane, lamperia na wys. 1,5m, owietlenie zgodne z normami; hala warsztatowa o powierzchni ok. 80m 2 ; wentylacja naturalna grawitacyjna, 2. Opis wyposaenia hali: stoły lusarskie 2 szt., szafki narzdziowe 2 szt., wiertarka stołowa 1 szt., szlifierka 1 szt., stoły warsztatowe 4 szt., wiertarka rczna 1 szt., szlifierka ktowa 1 szt.; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: modele: rozrusznika, alternatora, prdnicy, akumulatora; c. wykaz modeli, symulatorów, fantomów: miernik do pomiaru napicia 2 szt., miernik do pomiaru oporu izolacji 2 szt., miernik do pomiaru prdu elektrycznego 2 szt.; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, instrukcje napraw. 10

11 3. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: regałna czci 1 szt., 4. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej hali: 4.1. Stanowisko akumulatorowni Opis infrastruktury stanowiska a. usytuowanie stanowiska: wyodrbnione w pracowni elektrycznej odrbne pomieszczenie; znajduje si stanowisko: podłoga betonowa, owietlenie zgodne z normami, ciany otynkowane i malowane, lamperia na wys. 1,5m; c. minimalna powierzchnia niezbdna dla stanowiska: ok. 20m 2 ; d. wyposaenie stanowiska w niezbdne media z okreleniem ich parametrów: wentylacja nawiewno-wywiewna, woda bieca zimna i ciepła (1 zlew), instalacja elektryczna 230V Opis wyposaenia stanowiska: zestaw prostowników GV;19V;24V 1 szt., urzdzenie do destylowania wody 1 szt., miernik sprawnoci ogniw akumulatora 1 szt. II.7. Hala Spawalni elektrycznej usytuowana w budynku warsztatów szkolnych; podłoga betonowa, ciany otynkowane i malowane lamperia olejna barwy szarej pochłaniajcej promieniowanie na wys. 1,5m, owietlenie ogólne zgodne z normami; hala warsztatowa o powierzchni ok. 60m 2 ; wentylacja nawiewno-wywiewna + wycigi stanowiskowe, 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej hali: stanowiska spawalnicze. 3. Opis wyposaenia stanowisk: 11

12 prostownik spawalniczy (spawarka 300A) 5 szt., półautomat spawalniczy 5 szt., stoły spawalnicze 5 szt., wentylatory stanowiskowe 5 szt., wentylatory ogólne (zalenie od potrzeb) 2 szt., stoły lusarskie 3 szt., taborety z regulowan wysokoci 5 szt., parawany 5 szt., tarcze spawalnicze 5 szt., przyłbice 5 szt., kowadło 1 szt., szlifierka 1 szt., wiertarka stołowa 1 szt., młotki 2kg 2 szt., młotki 0,5kg 2 szt.; b. wykaz modeli, symulatorów, fantomów: zestawy próbek; c. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, literatura z zakresu spawania elektrycznego; d. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa i higieny pracy: fartuchy spawalnicze 10 szt. 4. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: II.8. Hala spawalni gazowej usytuowana w budynku warsztatów szkolnych; podłoga betonowa, ciany otynkowane i malowane lamperia w kolorze szarym na wys. 1,5m, owietlenie zgodnie z normami; hala warsztatowa o powierzchni ok. 40m 2 ; wentylacja nawiewno-wywiewna, 2. Wykaz niezbdnych stanowisk dydaktycznych właciwych dla danej hali: stanowiska spawalnicze. 3. Opis wyposaenia stanowisk: zestaw do spawania gazowego 3 szt., butle tlenowe, butle z gazem spawalniczym, 12

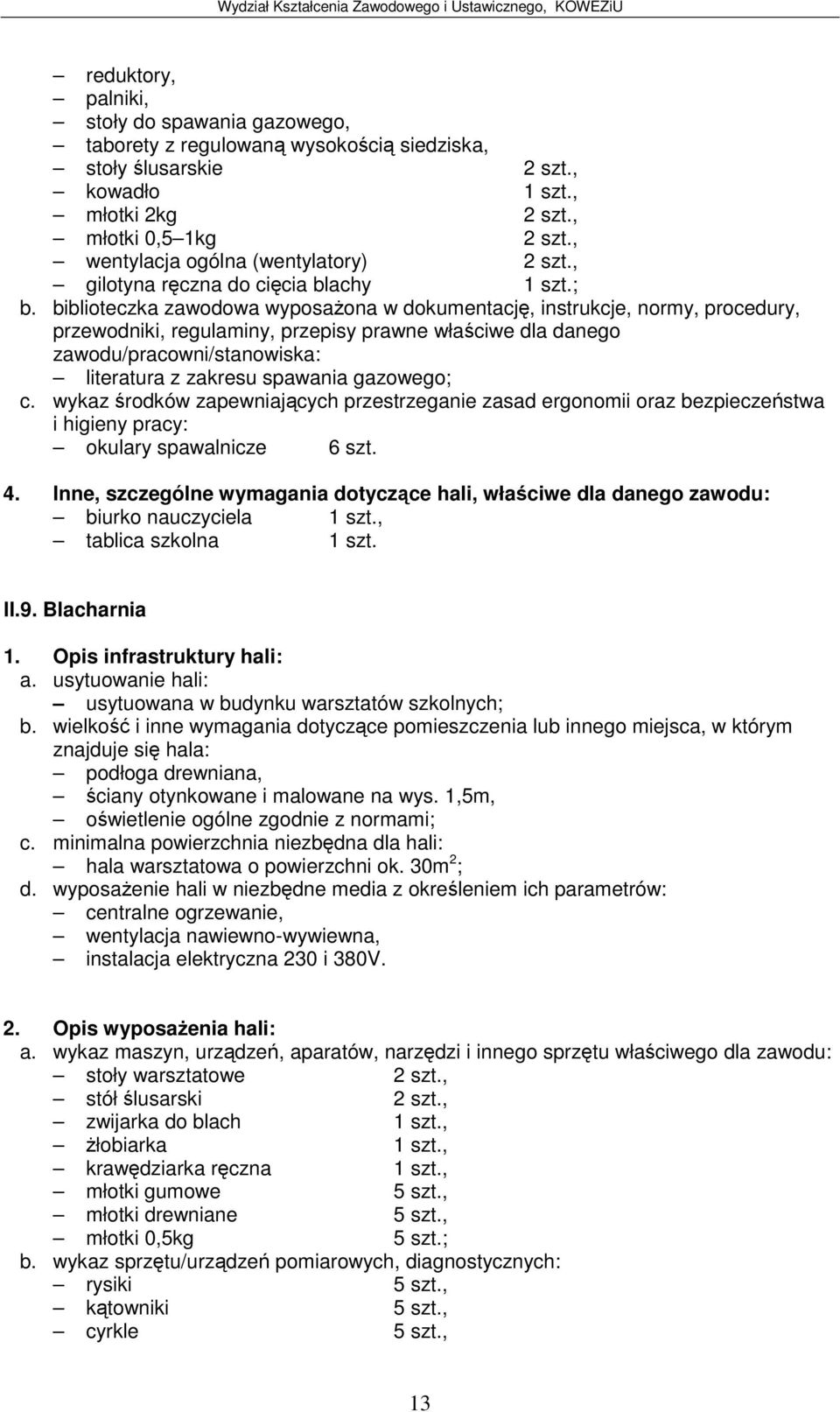

13 reduktory, palniki, stoły do spawania gazowego, taborety z regulowan wysokoci siedziska, stoły lusarskie 2 szt., kowadło 1 szt., młotki 2kg 2 szt., młotki 0,5 1kg 2 szt., wentylacja ogólna (wentylatory) 2 szt., gilotyna rczna do cicia blachy 1 szt.; b. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, literatura z zakresu spawania gazowego; c. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa i higieny pracy: okulary spawalnicze 6 szt. 4. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: II.9. Blacharnia usytuowana w budynku warsztatów szkolnych; podłoga drewniana, ciany otynkowane i malowane na wys. 1,5m, owietlenie ogólne zgodnie z normami; hala warsztatowa o powierzchni ok. 30m 2 ; wentylacja nawiewno-wywiewna, 2. Opis wyposaenia hali: stoły warsztatowe 2 szt., stółlusarski 2 szt., zwijarka do blach 1 szt., łobiarka 1 szt., krawdziarka rczna 1 szt., młotki gumowe 5 szt., młotki drewniane 5 szt., młotki 0,5kg 5 szt.; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: rysiki 5 szt., ktowniki 5 szt., cyrkle 5 szt., 13

14 rodkowniki 5 szt., ktomierze uniwersalne 5 szt., punktaki 5 szt., rysiki suwmiarkowe 5 szt., liniałkreskowy 5 szt., lutownica 5 szt.; c. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kształcenia oraz podczas egzaminu zawodowego: płyta traserska 1 szt.; d. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, literatura z zakresu blacharstwa. 3. Inne, szczególne wymagania dotyczce hali, właciwe dla danego zawodu: 14
