Fundamentem nazywamy tę część konstrukcji budowlanej lub inżynierskiej, która wsparta jest bezpośrednio na gruncie i znajduje się najczęściej poniżej

Transkrypt

1 Fundamentowanie 1

2 Fundamentem nazywamy tę część konstrukcji budowlanej lub inżynierskiej, która wsparta jest bezpośrednio na gruncie i znajduje się najczęściej poniżej powierzchni terenu. Fundament ma za zadanie przekazać na podłożę budowlane obciążenie użytkowe obiektu wraz z ciężarem własnym obiektu i fundamentu. Podłożem budowlanym nazywamy bryłę gruntu przyjmującą naciski przekazywane przez fundament.

3 Cechy specyficzne podłoża gruntowego Występowanie materiałów różniących się bardzo istotnie pod względem wytrzymałości (np. materiał fundamentu i materiał warstwy pod nim zalegającej; różnorodność warstw: spoiste i niespoiste). Małe moduły sprężystości. Brak przenoszenia rozciągania. Ograniczona możliwość kształtowania cech mechanicznych.

4

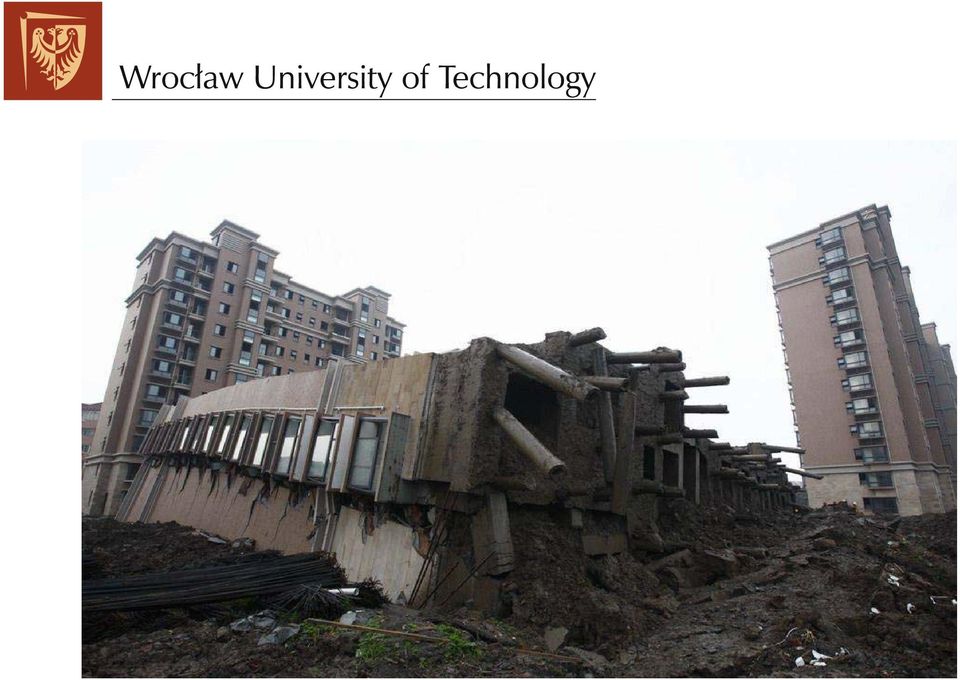

5 Przykład awarii

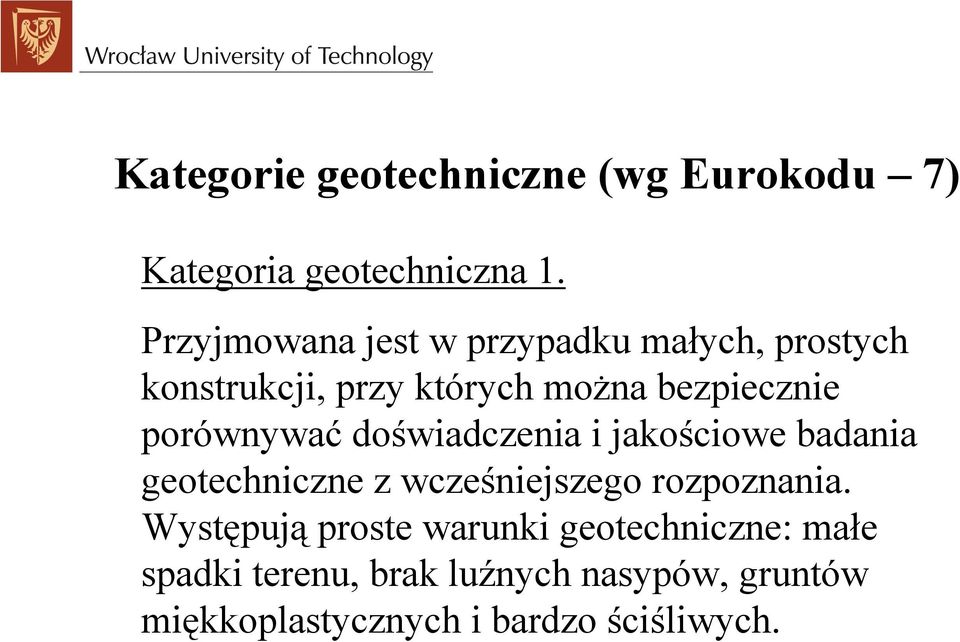

6 Kategorie geotechniczne (wg Eurokodu 7) Kategoria geotechniczna 1. Przyjmowana jest w przypadku małych, prostych konstrukcji, przy których można bezpiecznie porównywać doświadczenia i jakościowe badania geotechniczne z wcześniejszego rozpoznania. Występują proste warunki geotechniczne: małe spadki terenu, brak luźnych nasypów, gruntów miękkoplastycznych i bardzo ściśliwych.

7 Przykładowe sytuacje dla kategorii 1: Wykopy powyżej zwierciadła wody gruntowej Nasypy o wysokości do 3,0 m, ściany oporowe i zabezpieczenia wykopów, gdy różnica wysokości nie przekracza 2,0 m Budynki jedno- lub dwukondygnacyjne o prostej konstrukcji, posadowione na typowych fundamentach bezposrednich.

8 Kategoria geotechniczna 2 Obejmuje konstrukcje i fundamenty nienarażone na szczególne zagrożenie, przy braku skomplikowanych warunków podłoża lub obciążenia. Konstrukcje tej kategorii wymagają określenia wartości liczbowych parametrów geotechnicznych. Stosuje się typowe badania laboratoryjne i polowe oraz metody projektowania. Przykłady: Typowe posadowienia bezpośrednie i palowe podpór mostowych i budynków o złożonej konstrukcji. Konstrukcje oporowe oraz zabezpieczenia wykopów, przy różnicy poziomów większej niż 2,0 m

9 Nasypy budowli ziemnych o wysokości większej niż 3,0 m Wykopy w zboczach w złożonych warunkach podłoża Tunele w twardych skałach, nieobciążone wodami naporowymi Tunele odkrywkowe.

10 Konstrukcje nabrzeży Kategoria geotechniczna3. Obejmuje konstrukcje bardzo duże lub nietypowe, objęte wyjątkowym ryzykiem związanym z ze skomplikowanymi problemami geotechnicznymi oraz nietypowymi warunkami obciążenia. Przykłady: Autostrady i drogi ekspresowe Mosty przez rzeki o świetle 100 m lub rozpiętości przęseł powyżej 100 m Głębokie wykopy poniżej zwierciadła wody, wykopy miejskie

11 Badania gruntów Badania geologiczne i geotechniczne gruntów wykonuje się w celu: -Wybrania najbardziej odpowiedniego terenu do wykonania projektowanej budowli, - wyjaśnienia, w jaki sposób będą na siebie oddziaływały: podłoże budowlane i budowla w czasie jej wykonywania oraz w czasie eksploatacji

12 Świder okienkowy

13 Świdry spiralne dwuzwojowe średnica: Ø 42 mm

14 Świdry torfowe półcylindryczne

15 Acrobat Document

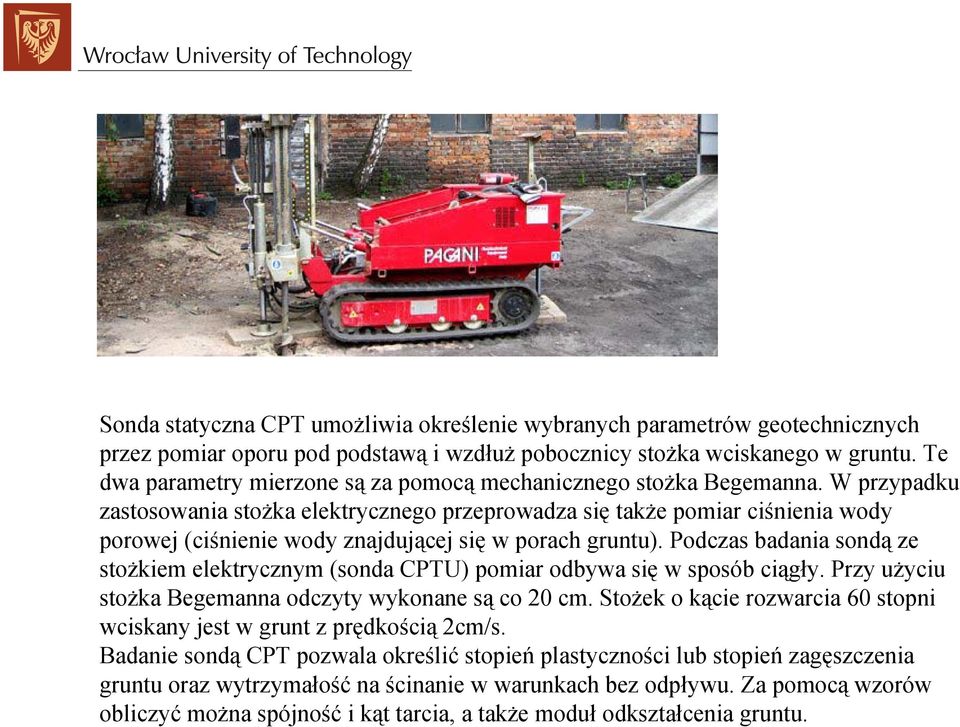

16 Sonda CPT Sonda statyczna CPT umożliwia określenie wybranych parametrów geotechnicznych przez pomiar oporu pod podstawą i wzdłuż pobocznicy stożka wciskanego w gruntu. Te dwa parametry mierzone są za pomocą mechanicznego stożka Begemanna. W przypadku zastosowania stożka elektrycznego przeprowadza się także pomiar ciśnienia wody porowej (ciśnienie wody znajdującej się w porach gruntu). Podczas badania sondą ze stożkiem elektrycznym (sonda CPTU) pomiar odbywa się w sposób ciągły. Przy użyciu stożka Begemanna odczyty wykonane są co 20 cm. Stożek o kącie rozwarcia 60 stopni wciskany jest w grunt z prędkością 2cm/s. Badanie sondą CPT pozwala określić stopień plastyczności lub stopień zagęszczenia gruntu oraz wytrzymałość na ścinanie w warunkach bez odpływu. Za pomocą wzorów obliczyć można spójność i kąt tarcia, a także moduł odkształcenia gruntu.

17

18

19

20

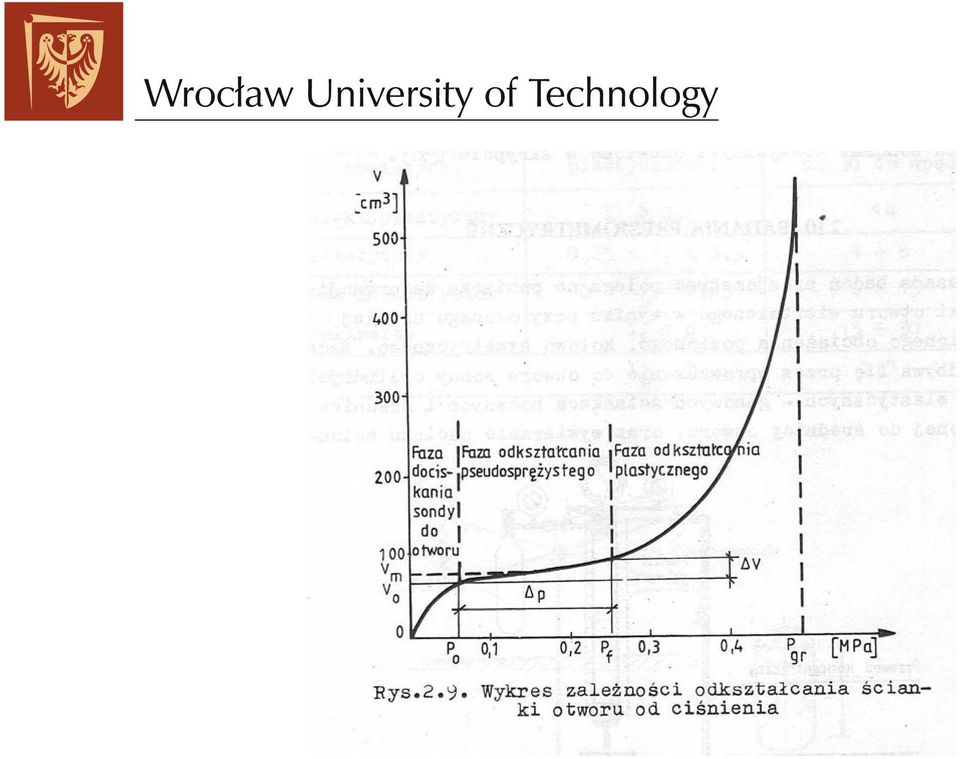

21

22

23 What are the Eurocodes? The Eurocodes are a pan-european set of design codes for building and civil engineering works They presently serve as alternatives to the existing national design codes in Europe and will eventually replace them, for example they will replace the national design codes published by the Polish Standards Institution They provide a common understanding regarding design between owners, users, designers and contractors in civil and structural engineering throughout Europe The Eurocodes are due to supersede the existing national codes in Europe from 31 March 2010
