Przedmiotem zamówienia jest dostawa niżej opisanego wyposażenia meblowego:

Transkrypt

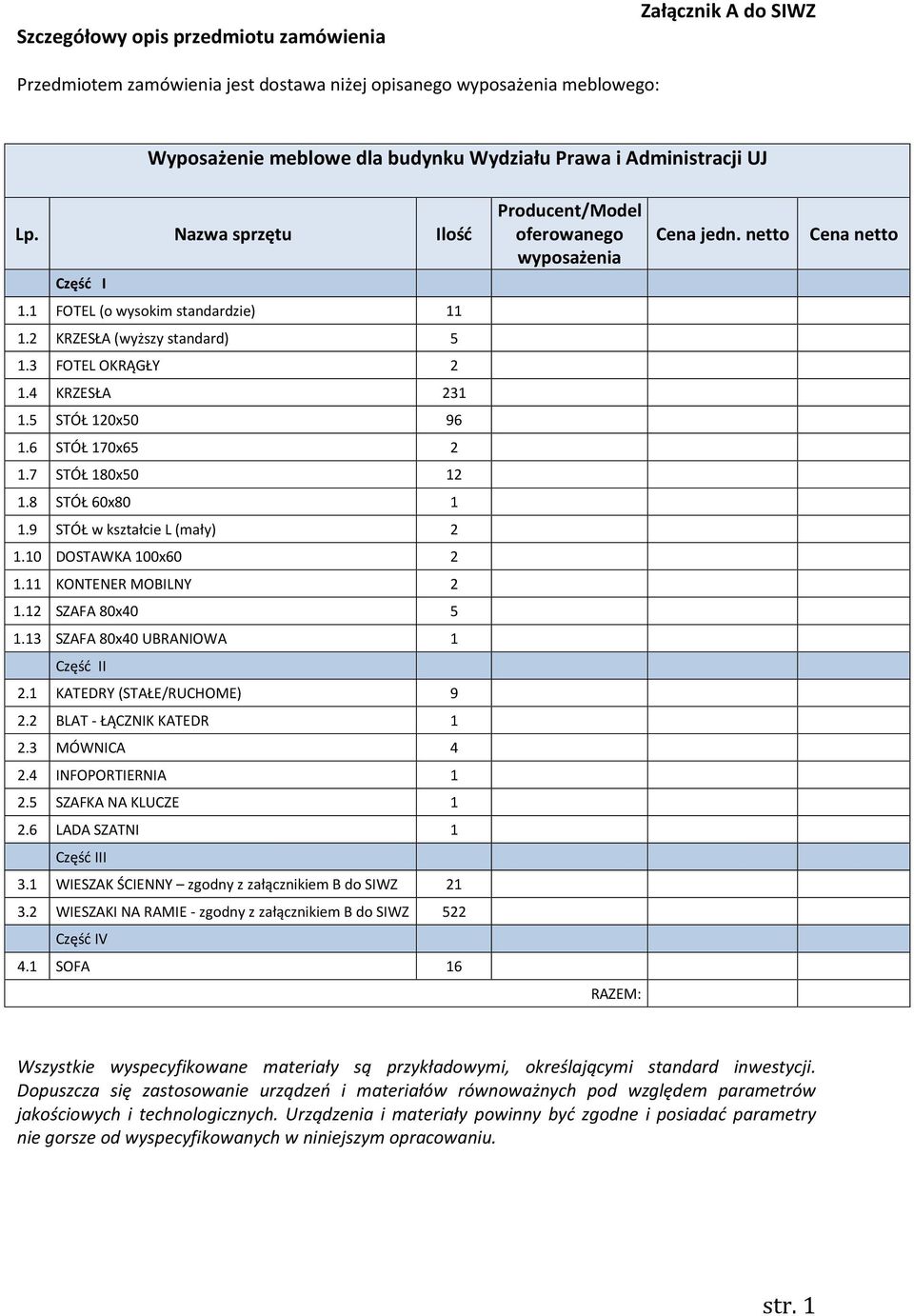

1 Szczegółowy opis przedmiotu zamówienia Załącznik A do SIWZ Przedmiotem zamówienia jest dostawa niżej opisanego wyposażenia meblowego: Wyposażenie meblowe dla budynku Wydziału Prawa i Administracji UJ Lp. Nazwa sprzętu Ilość Producent/Model oferowanego wyposażenia Cena jedn. netto Cena netto Część I 1.1 FOTEL (o wysokim standardzie) KRZESŁA (wyższy standard) FOTEL OKRĄGŁY KRZESŁA STÓŁ 120x STÓŁ 170x STÓŁ 180x STÓŁ 60x STÓŁ w kształcie L (mały) DOSTAWKA 100x KONTENER MOBILNY SZAFA 80x SZAFA 80x40 UBRANIOWA 1 Część II 2.1 KATEDRY (STAŁE/RUCHOME) BLAT - ŁĄCZNIK KATEDR MÓWNICA INFOPORTIERNIA SZAFKA NA KLUCZE LADA SZATNI 1 Część III 3.1 WIESZAK ŚCIENNY zgodny z załącznikiem B do SIWZ WIESZAKI NA RAMIE - zgodny z załącznikiem B do SIWZ 522 Część IV 4.1 SOFA 16 RAZEM: Wszystkie wyspecyfikowane materiały są przykładowymi, określającymi standard inwestycji. Dopuszcza się zastosowanie urządzeń i materiałów równoważnych pod względem parametrów jakościowych i technologicznych. Urządzenia i materiały powinny być zgodne i posiadać parametry nie gorsze od wyspecyfikowanych w niniejszym opracowaniu. str. 1

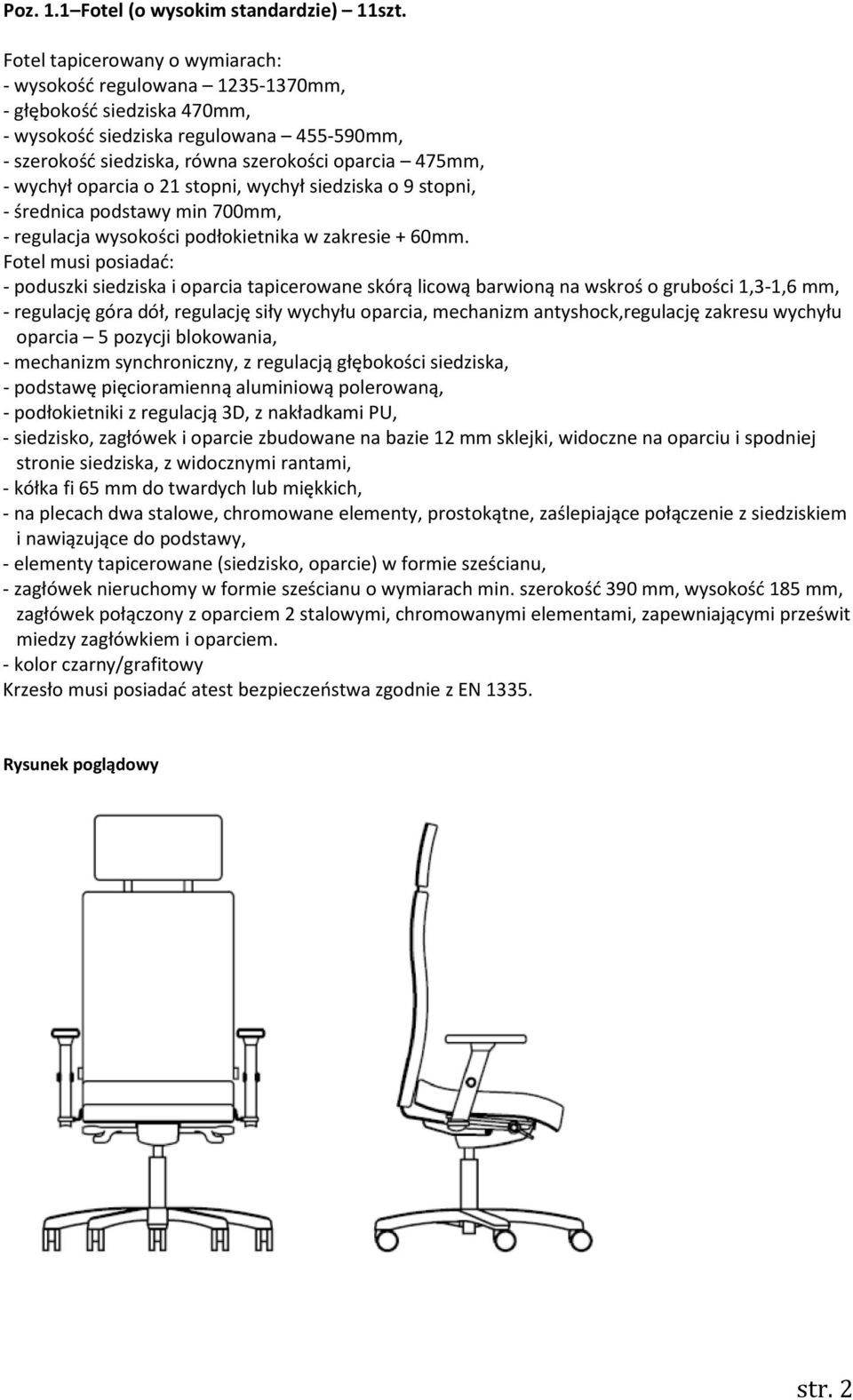

2 Poz. 1.1 Fotel (o wysokim standardzie) 11szt. Fotel tapicerowany o wymiarach: - wysokość regulowana mm, - głębokość siedziska 470mm, - wysokość siedziska regulowana mm, - szerokość siedziska, równa szerokości oparcia 475mm, - wychył oparcia o 21 stopni, wychył siedziska o 9 stopni, - średnica podstawy min 700mm, - regulacja wysokości podłokietnika w zakresie + 60mm. Fotel musi posiadać: - poduszki siedziska i oparcia tapicerowane skórą licową barwioną na wskroś o grubości 1,3-1,6 mm, - regulację góra dół, regulację siły wychyłu oparcia, mechanizm antyshock,regulację zakresu wychyłu oparcia 5 pozycji blokowania, - mechanizm synchroniczny, z regulacją głębokości siedziska, - podstawę pięcioramienną aluminiową polerowaną, - podłokietniki z regulacją 3D, z nakładkami PU, - siedzisko, zagłówek i oparcie zbudowane na bazie 12 mm sklejki, widoczne na oparciu i spodniej stronie siedziska, z widocznymi rantami, - kółka fi 65 mm do twardych lub miękkich, - na plecach dwa stalowe, chromowane elementy, prostokątne, zaślepiające połączenie z siedziskiem i nawiązujące do podstawy, - elementy tapicerowane (siedzisko, oparcie) w formie sześcianu, - zagłówek nieruchomy w formie sześcianu o wymiarach min. szerokość 390 mm, wysokość 185 mm, zagłówek połączony z oparciem 2 stalowymi, chromowanymi elementami, zapewniającymi prześwit miedzy zagłówkiem i oparciem. - kolor czarny/grafitowy Krzesło musi posiadać atest bezpieczeństwa zgodnie z EN Rysunek poglądowy str. 2

3 Poz. 1.2 Krzesło (wyższy standard) 5szt. Krzesło obrotowe na kółkach, z mechanizmem synchronicznym, na podnośniku gazowym, powinno posiadać : - siedzisko i oparcie: szerokie, komfortowe siedzisko i ergonomicznie wyprofilowane oparcie miękkie, siedzisko tapicerowane, wysokie oparcie tapicerowane z obydwu stron, - mechanizm: możliwość swobodnego kołysania się, oparcie odchylające się synchronicznie z siedziskiem w stosunku 2:1 - maksymalny kąt wychylenia oparcia wynosi 20, przy 11 odchylenia siedziska, możliwość blokady siedziska i oparcia w 5 pozycjach, regulacja siły oporu oparcia, anti-shock zabezpieczenie przed uderzeniem oparcia w plecy użytkownika, regulacja głębokości siedziska, płynna regulacja wysokości krzesła za pomocą podnośnika pneumatycznego, ujemny kąt pochylenia siedziska, - podłokietniki: regulowane podłokietniki z chromowanymi metalowymi elementami i miękkimi nakładkami, - podstawa: polerowane aluminium, - kółka: samohamowne kółka do powierzchni dywanowych. - kolor czarny/grafitowy Rysunek poglądowy str. 3

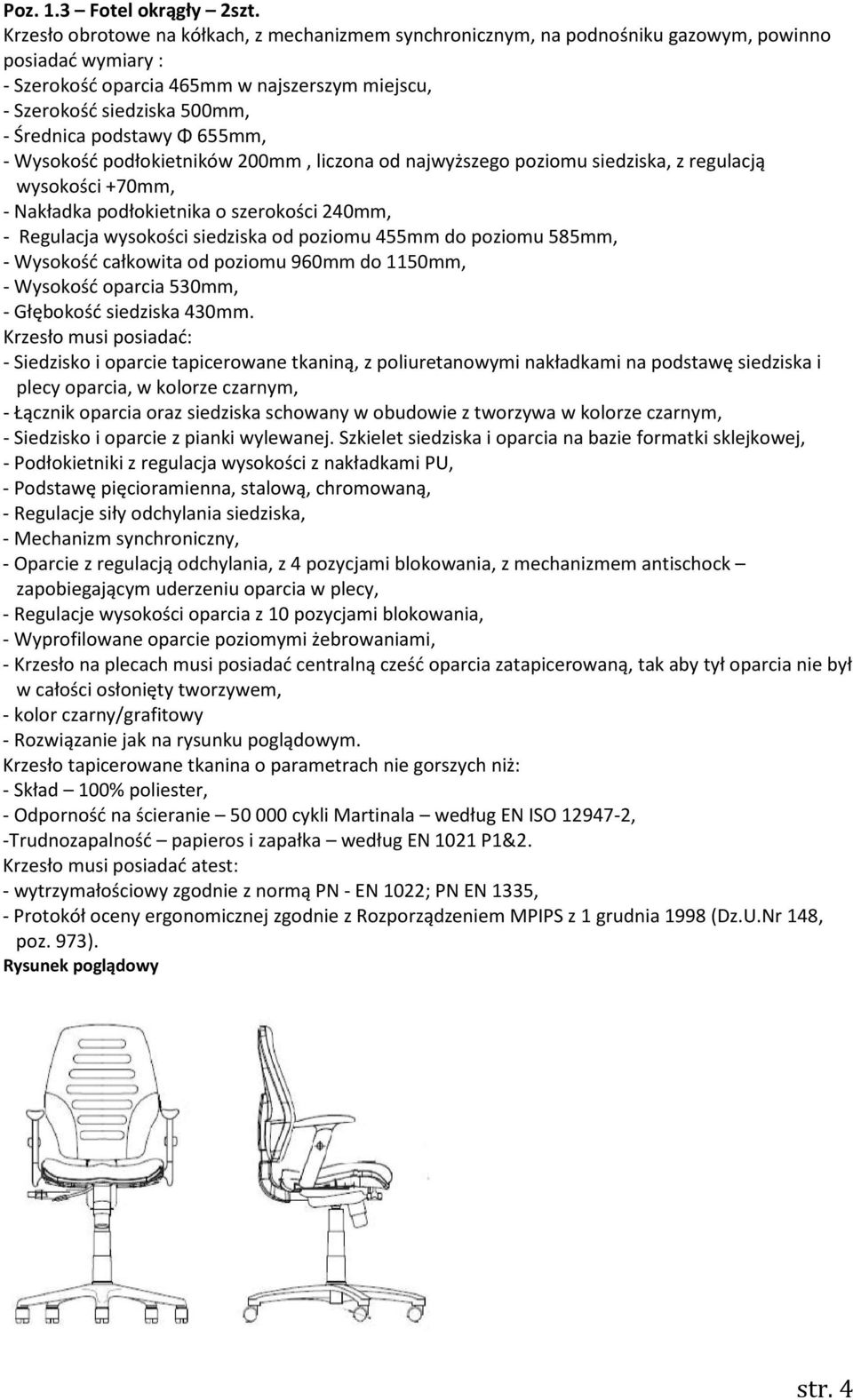

4 Poz. 1.3 Fotel okrągły 2szt. Krzesło obrotowe na kółkach, z mechanizmem synchronicznym, na podnośniku gazowym, powinno posiadać wymiary : - Szerokość oparcia 465mm w najszerszym miejscu, - Szerokość siedziska 500mm, - Średnica podstawy Φ 655mm, - Wysokość podłokietników 200mm, liczona od najwyższego poziomu siedziska, z regulacją wysokości +70mm, - Nakładka podłokietnika o szerokości 240mm, - Regulacja wysokości siedziska od poziomu 455mm do poziomu 585mm, - Wysokość całkowita od poziomu 960mm do 1150mm, - Wysokość oparcia 530mm, - Głębokość siedziska 430mm. Krzesło musi posiadać: - Siedzisko i oparcie tapicerowane tkaniną, z poliuretanowymi nakładkami na podstawę siedziska i plecy oparcia, w kolorze czarnym, - Łącznik oparcia oraz siedziska schowany w obudowie z tworzywa w kolorze czarnym, - Siedzisko i oparcie z pianki wylewanej. Szkielet siedziska i oparcia na bazie formatki sklejkowej, - Podłokietniki z regulacja wysokości z nakładkami PU, - Podstawę pięcioramienna, stalową, chromowaną, - Regulacje siły odchylania siedziska, - Mechanizm synchroniczny, - Oparcie z regulacją odchylania, z 4 pozycjami blokowania, z mechanizmem antischock zapobiegającym uderzeniu oparcia w plecy, - Regulacje wysokości oparcia z 10 pozycjami blokowania, - Wyprofilowane oparcie poziomymi żebrowaniami, - Krzesło na plecach musi posiadać centralną cześć oparcia zatapicerowaną, tak aby tył oparcia nie był w całości osłonięty tworzywem, - kolor czarny/grafitowy - Rozwiązanie jak na rysunku poglądowym. Krzesło tapicerowane tkanina o parametrach nie gorszych niż: - Skład 100% poliester, - Odporność na ścieranie cykli Martinala według EN ISO , -Trudnozapalność papieros i zapałka według EN 1021 P1&2. Krzesło musi posiadać atest: - wytrzymałościowy zgodnie z normą PN - EN 1022; PN EN 1335, - Protokół oceny ergonomicznej zgodnie z Rozporządzeniem MPIPS z 1 grudnia 1998 (Dz.U.Nr 148, poz. 973). Rysunek poglądowy str. 4

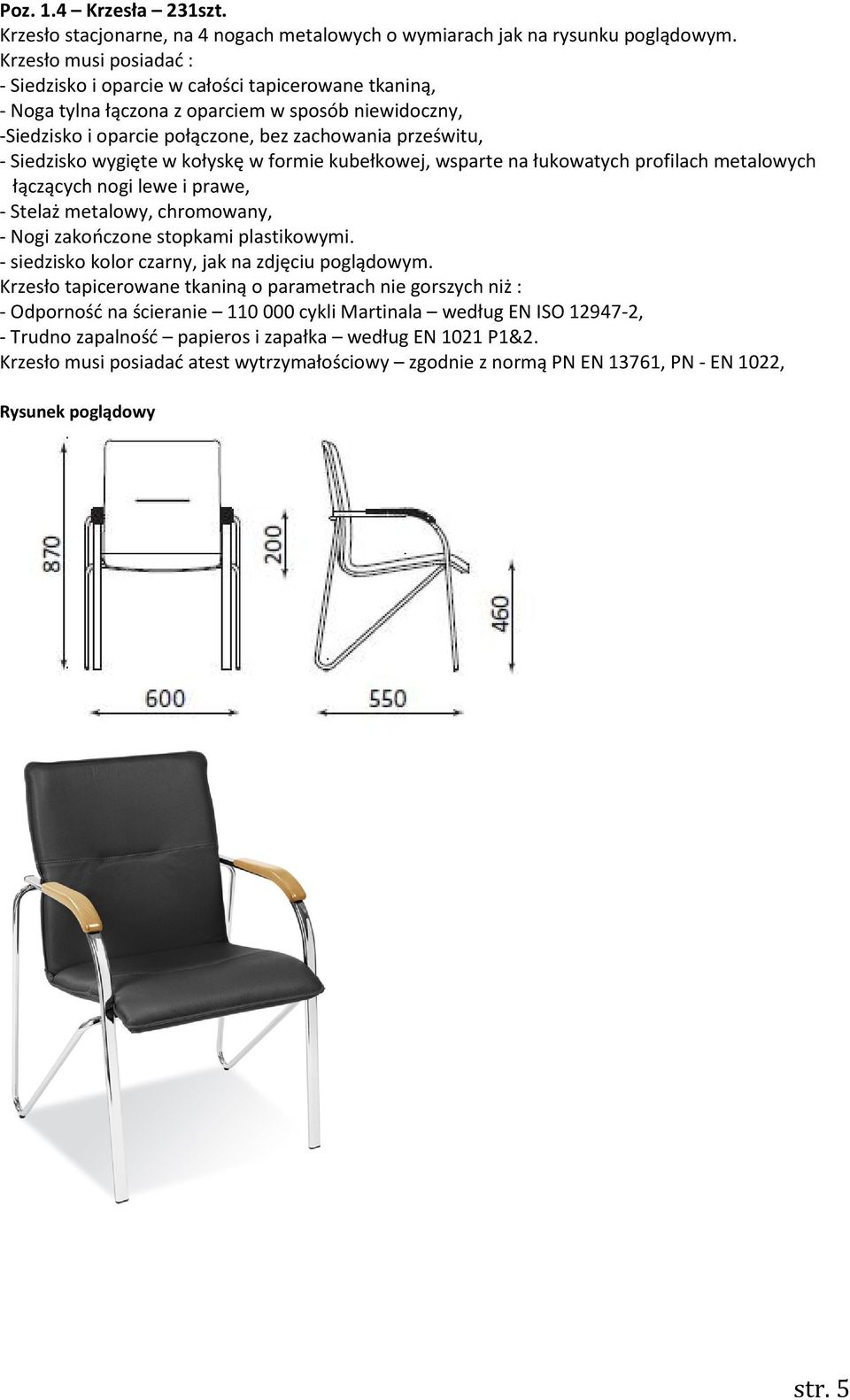

5 Poz. 1.4 Krzesła 231szt. Krzesło stacjonarne, na 4 nogach metalowych o wymiarach jak na rysunku poglądowym. Krzesło musi posiadać : - Siedzisko i oparcie w całości tapicerowane tkaniną, - Noga tylna łączona z oparciem w sposób niewidoczny, -Siedzisko i oparcie połączone, bez zachowania prześwitu, - Siedzisko wygięte w kołyskę w formie kubełkowej, wsparte na łukowatych profilach metalowych łączących nogi lewe i prawe, - Stelaż metalowy, chromowany, - Nogi zakończone stopkami plastikowymi. - siedzisko kolor czarny, jak na zdjęciu poglądowym. Krzesło tapicerowane tkaniną o parametrach nie gorszych niż : - Odporność na ścieranie cykli Martinala według EN ISO , - Trudno zapalność papieros i zapałka według EN 1021 P1&2. Krzesło musi posiadać atest wytrzymałościowy zgodnie z normą PN EN 13761, PN - EN 1022, Rysunek poglądowy str. 5

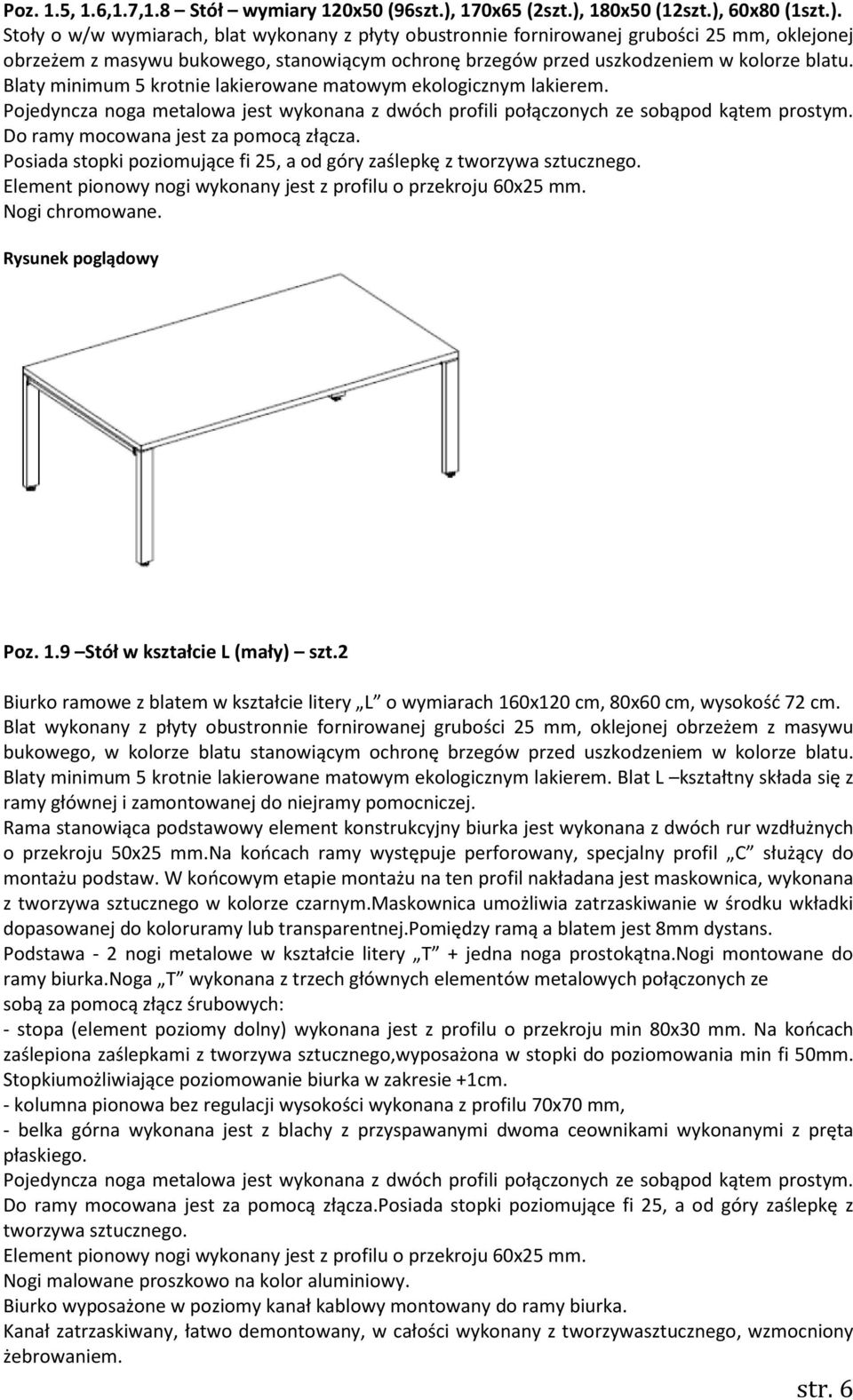

6 Poz. 1.5, 1.6,1.7,1.8 Stół wymiary 120x50 (96szt.), 170x65 (2szt.), 180x50 (12szt.), 60x80 (1szt.). Stoły o w/w wymiarach, blat wykonany z płyty obustronnie fornirowanej grubości 25 mm, oklejonej obrzeżem z masywu bukowego, stanowiącym ochronę brzegów przed uszkodzeniem w kolorze blatu. Blaty minimum 5 krotnie lakierowane matowym ekologicznym lakierem. Pojedyncza noga metalowa jest wykonana z dwóch profili połączonych ze sobąpod kątem prostym. Do ramy mocowana jest za pomocą złącza. Posiada stopki poziomujące fi 25, a od góry zaślepkę z tworzywa sztucznego. Element pionowy nogi wykonany jest z profilu o przekroju 60x25 mm. Nogi chromowane. Rysunek poglądowy Poz. 1.9 Stół w kształcie L (mały) szt.2 Biurko ramowe z blatem w kształcie litery L o wymiarach 160x120 cm, 80x60 cm, wysokość 72 cm. Blat wykonany z płyty obustronnie fornirowanej grubości 25 mm, oklejonej obrzeżem z masywu bukowego, w kolorze blatu stanowiącym ochronę brzegów przed uszkodzeniem w kolorze blatu. Blaty minimum 5 krotnie lakierowane matowym ekologicznym lakierem. Blat L kształtny składa się z ramy głównej i zamontowanej do niejramy pomocniczej. Rama stanowiąca podstawowy element konstrukcyjny biurka jest wykonana z dwóch rur wzdłużnych o przekroju 50x25 mm.na końcach ramy występuje perforowany, specjalny profil C służący do montażu podstaw. W końcowym etapie montażu na ten profil nakładana jest maskownica, wykonana z tworzywa sztucznego w kolorze czarnym.maskownica umożliwia zatrzaskiwanie w środku wkładki dopasowanej do koloruramy lub transparentnej.pomiędzy ramą a blatem jest 8mm dystans. Podstawa - 2 nogi metalowe w kształcie litery T + jedna noga prostokątna.nogi montowane do ramy biurka.noga T wykonana z trzech głównych elementów metalowych połączonych ze sobą za pomocą złącz śrubowych: - stopa (element poziomy dolny) wykonana jest z profilu o przekroju min 80x30 mm. Na końcach zaślepiona zaślepkami z tworzywa sztucznego,wyposażona w stopki do poziomowania min fi 50mm. Stopkiumożliwiające poziomowanie biurka w zakresie +1cm. - kolumna pionowa bez regulacji wysokości wykonana z profilu 70x70 mm, - belka górna wykonana jest z blachy z przyspawanymi dwoma ceownikami wykonanymi z pręta płaskiego. Pojedyncza noga metalowa jest wykonana z dwóch profili połączonych ze sobąpod kątem prostym. Do ramy mocowana jest za pomocą złącza.posiada stopki poziomujące fi 25, a od góry zaślepkę z tworzywa sztucznego. Element pionowy nogi wykonany jest z profilu o przekroju 60x25 mm. Nogi malowane proszkowo na kolor aluminiowy. Biurko wyposażone w poziomy kanał kablowy montowany do ramy biurka. Kanał zatrzaskiwany, łatwo demontowany, w całości wykonany z tworzywasztucznego, wzmocniony żebrowaniem. str. 6

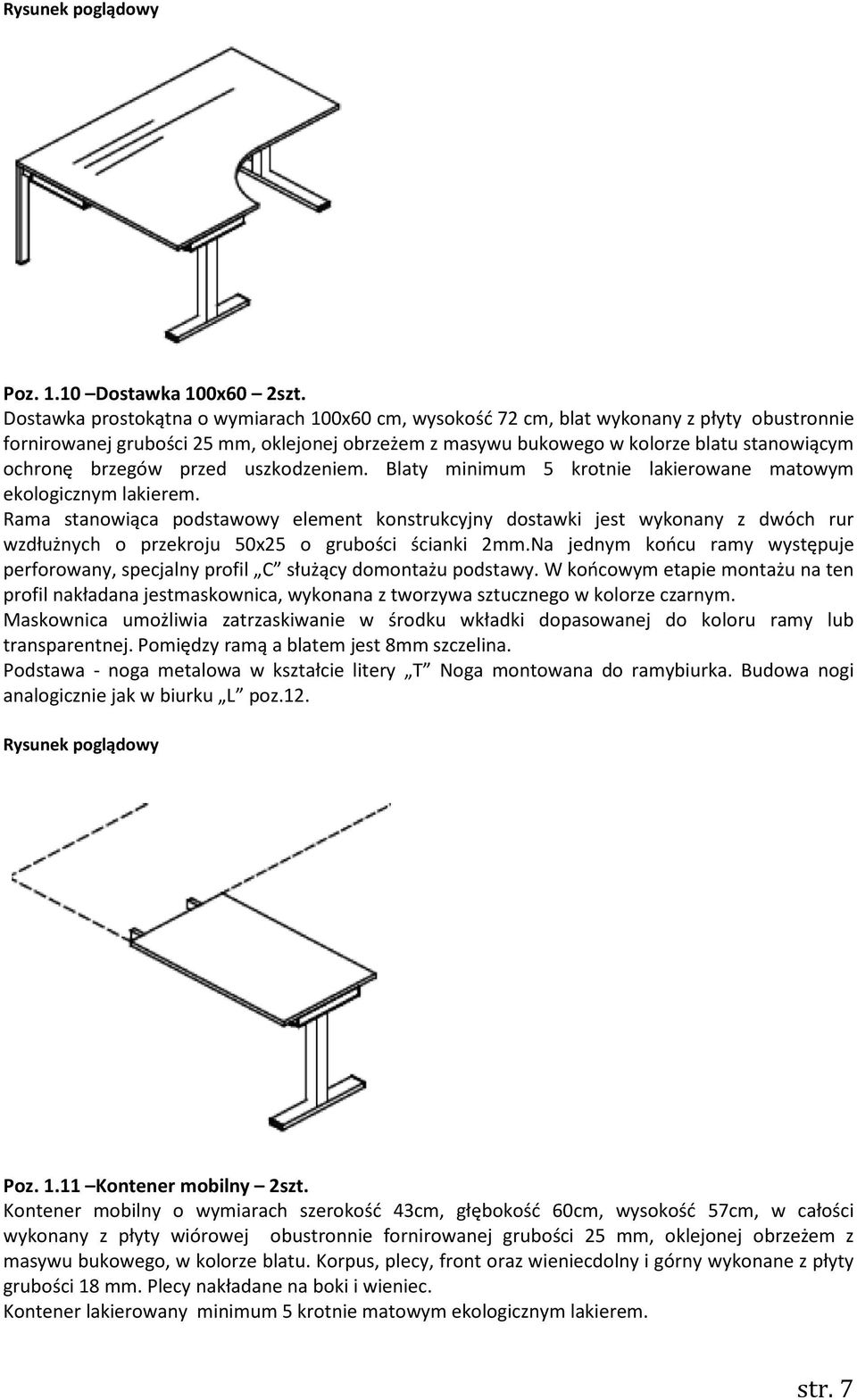

7 Rysunek poglądowy Poz Dostawka 100x60 2szt. Dostawka prostokątna o wymiarach 100x60 cm, wysokość 72 cm, blat wykonany z płyty obustronnie fornirowanej grubości 25 mm, oklejonej obrzeżem z masywu bukowego w kolorze blatu stanowiącym ochronę brzegów przed uszkodzeniem. Blaty minimum 5 krotnie lakierowane matowym ekologicznym lakierem. Rama stanowiąca podstawowy element konstrukcyjny dostawki jest wykonany z dwóch rur wzdłużnych o przekroju 50x25 o grubości ścianki 2mm.Na jednym końcu ramy występuje perforowany, specjalny profil C służący domontażu podstawy. W końcowym etapie montażu na ten profil nakładana jestmaskownica, wykonana z tworzywa sztucznego w kolorze czarnym. Maskownica umożliwia zatrzaskiwanie w środku wkładki dopasowanej do koloru ramy lub transparentnej. Pomiędzy ramą a blatem jest 8mm szczelina. Podstawa - noga metalowa w kształcie litery T Noga montowana do ramybiurka. Budowa nogi analogicznie jak w biurku L poz.12. Rysunek poglądowy Poz Kontener mobilny 2szt. Kontener mobilny o wymiarach szerokość 43cm, głębokość 60cm, wysokość 57cm, w całości wykonany z płyty wiórowej obustronnie fornirowanej grubości 25 mm, oklejonej obrzeżem z masywu bukowego, w kolorze blatu. Korpus, plecy, front oraz wieniecdolny i górny wykonane z płyty grubości 18 mm. Plecy nakładane na boki i wieniec. Kontener lakierowany minimum 5 krotnie matowym ekologicznym lakierem. str. 7

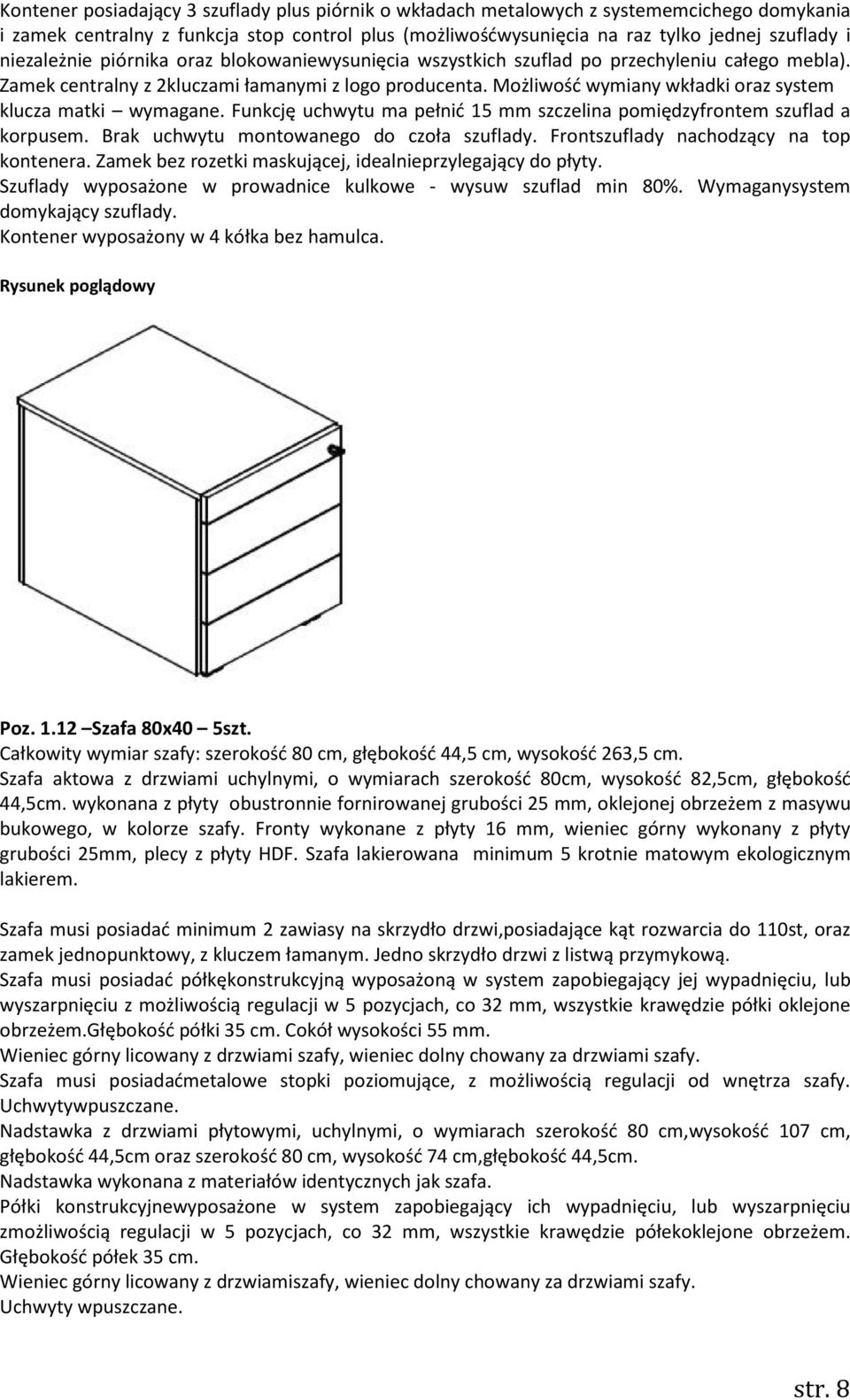

8 Kontener posiadający 3 szuflady plus piórnik o wkładach metalowych z systememcichego domykania i zamek centralny z funkcja stop control plus (możliwośćwysunięcia na raz tylko jednej szuflady i niezależnie piórnika oraz blokowaniewysunięcia wszystkich szuflad po przechyleniu całego mebla). Zamek centralny z 2kluczami łamanymi z logo producenta. Możliwość wymiany wkładki oraz system klucza matki wymagane. Funkcję uchwytu ma pełnić 15 mm szczelina pomiędzyfrontem szuflad a korpusem. Brak uchwytu montowanego do czoła szuflady. Frontszuflady nachodzący na top kontenera. Zamek bez rozetki maskującej, idealnieprzylegający do płyty. Szuflady wyposażone w prowadnice kulkowe - wysuw szuflad min 80%. Wymaganysystem domykający szuflady. Kontener wyposażony w 4 kółka bez hamulca. Rysunek poglądowy Poz Szafa 80x40 5szt. Całkowity wymiar szafy: szerokość 80 cm, głębokość 44,5 cm, wysokość 263,5 cm. Szafa aktowa z drzwiami uchylnymi, o wymiarach szerokość 80cm, wysokość 82,5cm, głębokość 44,5cm. wykonana z płyty obustronnie fornirowanej grubości 25 mm, oklejonej obrzeżem z masywu bukowego, w kolorze szafy. Fronty wykonane z płyty 16 mm, wieniec górny wykonany z płyty grubości 25mm, plecy z płyty HDF. Szafa lakierowana minimum 5 krotnie matowym ekologicznym lakierem. Szafa musi posiadać minimum 2 zawiasy na skrzydło drzwi,posiadające kąt rozwarcia do 110st, oraz zamek jednopunktowy, z kluczem łamanym. Jedno skrzydło drzwi z listwą przymykową. Szafa musi posiadać półkękonstrukcyjną wyposażoną w system zapobiegający jej wypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 32 mm, wszystkie krawędzie półki oklejone obrzeżem.głębokość półki 35 cm. Cokół wysokości 55 mm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. Szafa musi posiadaćmetalowe stopki poziomujące, z możliwością regulacji od wnętrza szafy. Uchwytywpuszczane. Nadstawka z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 80 cm,wysokość 107 cm, głębokość 44,5cm oraz szerokość 80 cm, wysokość 74 cm,głębokość 44,5cm. Nadstawka wykonana z materiałów identycznych jak szafa. Półki konstrukcyjnewyposażone w system zapobiegający ich wypadnięciu, lub wyszarpnięciu zmożliwością regulacji w 5 pozycjach, co 32 mm, wszystkie krawędzie półekoklejone obrzeżem. Głębokość półek 35 cm. Wieniec górny licowany z drzwiamiszafy, wieniec dolny chowany za drzwiami szafy. Uchwyty wpuszczane. str. 8

9 Rysunek poglądowy Poz Szafa 80x40 ubraniowa 1szt. Całkowity wymiar szafy: szerokość 80 cm, głębokość 44,5 cm, wysokość 263,5 cm. Szafa ubraniowa z drzwiami uchylnymi, o wymiarach szerokość 80 cm, wysokość189,5 cm, głębokość 44,5cm, wykonana z płyty wiórowej obustronnie fornirowanej grubości 25 mm, plecy z płyty HDF. Szafa lakierowana minimum 5 krotnie matowym ekologicznym lakierem. Plecy muszą być wsuwane w nafrezowane boki szafy, nie dopuszcza się pleców nakładanych. Szafa musi posiadać minimum 3 zawiasy na skrzydło drzwi, zawiasy posiadającekąt rozwarcia do 110st, oraz zamek baskwilowy trzypunktowy, z kluczemłamanym. Szafa powinna posiadać półę konstrukcyjną wyposażoną w systemzapobiegający jej wypadnięciu, lub wyszarpnięciu, z możliwością regulacji w 5 pozycjach, co 32 mm, wszystkie krawędzie półki oklejone obrzeżem.głębokość półki 35 cm. Szafa powinna być wyposażona w chromowany wieszakteleskopowy, mocowany pod półką konstrukcyjną. Cokół wysokości 55 mm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiamiszafy. Szafa musi posiadać metalowe stopki poziomujące, z możliwością regulacjiod wnętrza szafy. Uchwyty wpuszczane. Nadstawka z drzwiami płytowymi, uchylnymi, o wymiarach szerokość 80 cm,wysokość 74 cm, głębokość 44,5cm. Nadstawka wykonana z płyty obustronnie fornirowanej grubości 25 mm, oklejonej obrzeżem z masywu bukowego. Korpus, półka, oraz wieniec dolny wykonane z płyty grubości 18mm, front - wykonany z płyty 16 mm, wieniec górny wykonany z płyty grubości 25mm, plecy z płyty HDF, wsuwane w nafrezowane boki szafy.nie dopuszcza się pleców nakładanych. Zawiasy posiadające kąt rozwarcia do 110st.Szafa lakierowana minimum 5 krotnie matowym ekologicznym lakierem. Nadstawka posiada półkę konstrukcyjną wyposażoną w system zapobiegający jejwypadnięciu, lub wyszarpnięciu z możliwością regulacji w 5 pozycjach, co 32 mm,wszystkie krawędzie półki oklejone obrzeżem.głębokość półki 35 cm. Wieniec górny licowany z drzwiami szafy, wieniec dolny chowany za drzwiami szafy. str. 9

10 Rysunek poglądowy Poz. 2.1 Katedra stała/ruchoma 9szt. Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am1, A/Am1a, A/Am2, A/Am2a, A/Am3, A/Am4 Poz. 2.2 Blat łącznik katedr 1szt. Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am1, A/Am1a Poz. 2.3 Mównica 4szt. Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am1,A/Am2. Poz. 2.4 Infoportiernia szt.1 Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am8. Poz. 2.5 Szafka na klucze szt.1 Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am8. Poz. 2.6 Lada szatni szt.1 Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am5, A/Am6. str. 10

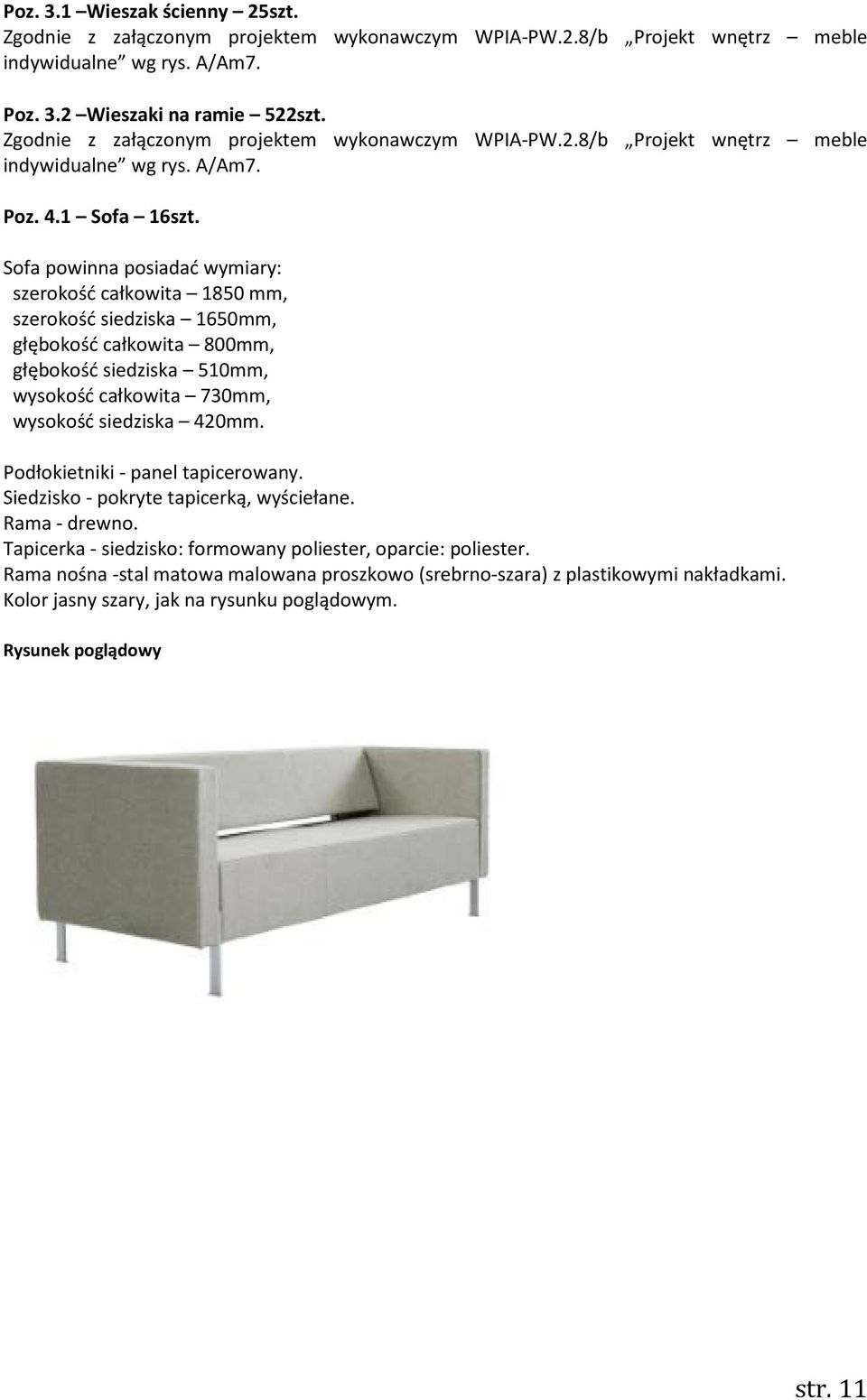

11 Poz. 3.1 Wieszak ścienny 25szt. Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am7. Poz. 3.2 Wieszaki na ramie 522szt. Zgodnie z załączonym projektem wykonawczym WPIA-PW.2.8/b Projekt wnętrz meble indywidualne wg rys. A/Am7. Poz. 4.1 Sofa 16szt. Sofa powinna posiadać wymiary: szerokość całkowita 1850 mm, szerokość siedziska 1650mm, głębokość całkowita 800mm, głębokość siedziska 510mm, wysokość całkowita 730mm, wysokość siedziska 420mm. Podłokietniki - panel tapicerowany. Siedzisko - pokryte tapicerką, wyściełane. Rama - drewno. Tapicerka - siedzisko: formowany poliester, oparcie: poliester. Rama nośna -stal matowa malowana proszkowo (srebrno-szara) z plastikowymi nakładkami. Kolor jasny szary, jak na rysunku poglądowym. Rysunek poglądowy str. 11

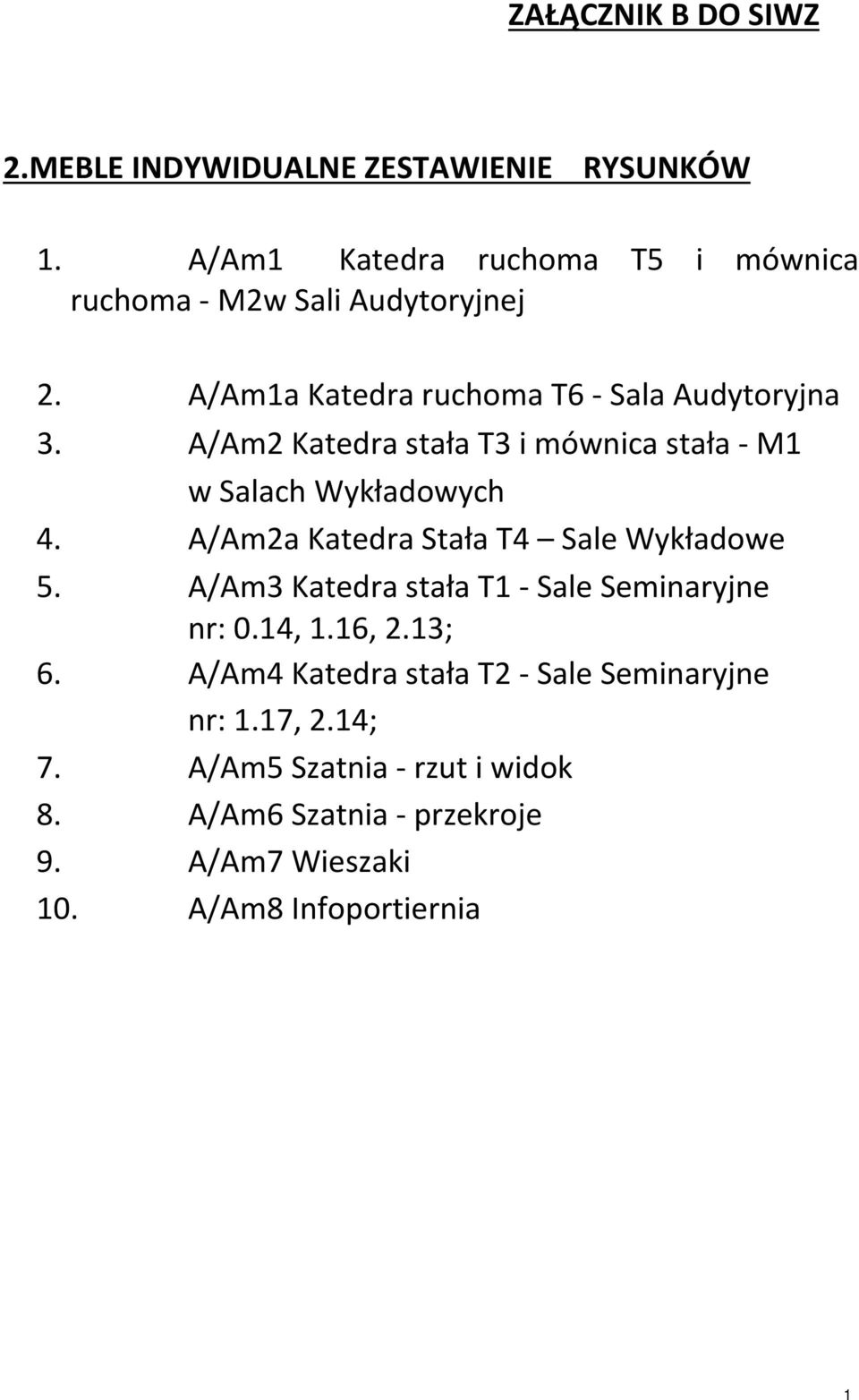

12 ZAŁĄCZNIK B DO SIWZ 2.MEBLE INDYWIDUALNE ZESTAWIENIE RYSUNKÓW 1. A/Am1 Katedra ruchoma T5 i mównica ruchoma - M2w Sali Audytoryjnej 2. A/Am1a Katedra ruchoma T6 - Sala Audytoryjna 3. A/Am2 Katedra stała T3 i mównica stała - M1 w Salach Wykładowych 4. A/Am2a Katedra Stała T4 Sale Wykładowe 5. A/Am3 Katedra stała T1 - Sale Seminaryjne nr: 0.14, 1.16, 2.13; 6. A/Am4 Katedra stała T2 - Sale Seminaryjne nr: 1.17, 2.14; 7. A/Am5 Szatnia - rzut i widok 8. A/Am6 Szatnia - przekroje 9. A/Am7 Wieszaki 10. A/Am8 Infoportiernia 1

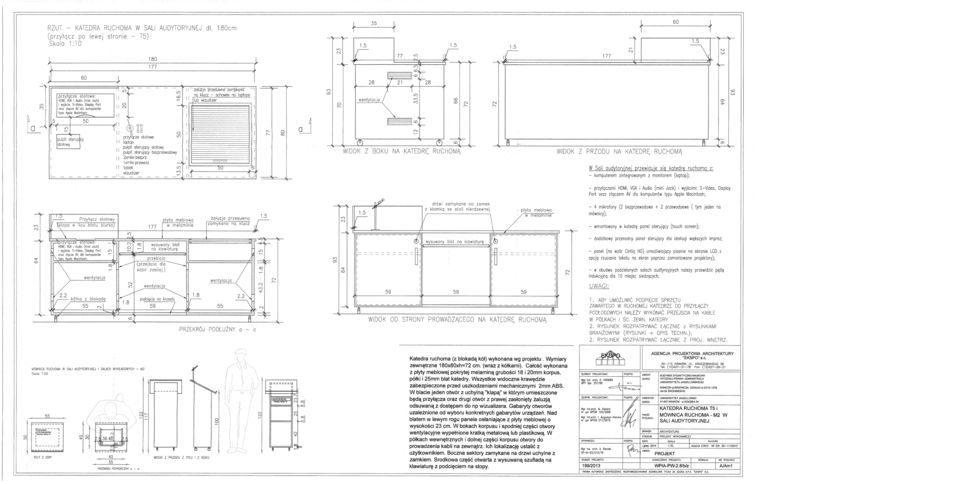

13 I. OPIS TECHNICZNY 1. KATEDRA RUCHOMA - 180cm w sali audytoryjnej nr 2.15: - sztuki 2 Katedra ruchoma (blokada kół) wykonana wg projektu. Wymiary zewnętrzne180x80xh=72 cm. (wraz z kółkami). Całość wykonana z płyty meblowej fornirowanej grubości 18 i 20mm korpus, półki i 25mm blat katedry z widoczną 1,5 cm frezowaną pod kątem 45 st. dokleję z masywu bukowego, po dłuższym wymiarze, stanowiącą ochronę brzegów przed uszkodzeniem. Blaty sześciokrotnie lakierowane matowym ekologicznym lakierem, W blacie jeden otwór z uchylną "klapą" w którym umieszczone będą przyłącza oraz drugi otwór z prawej / lewej zasłonięty żaluzją odsuwaną z dostępem do np. wizualizera. Gabaryty otworów uzależnione od wyboru konkretnych gabarytów urządzeń. Nad blatem w lewym /prawym rogu panele osłaniające z płyty meblowej o wysokości 23 cm. W bokach korpusu i spodniej części otwory wentylacyjne wypełnione kratką metalową lub plastikową. W półkach wewnętrznych i dolnej części korpusu otwory do prowadzenia kabli na zewnątrz. Ich lokalizację ustalić z użytkownikiem. Boczne sektory zamykane na drzwi uchylne z zamkiem. Środkowa część otwarta z wysuwaną szufladą na klawiaturę z podcięciem na stopy. 2. KATEDRA STAŁA - 180cm w salach wykładowych nr: 0,14; 0.17;0.18; 1.16; 1.17; 2.13; 2.14 Katedra stała wykonana wg projektu. Wymiary zewnętrzne 180x80xh=72 cm. Całość wykonana z płyty meblowej fornirowanej grubości 18 i 20mm korpus, półki i 25mm blat katedry z widoczną 1,5 cm frezowaną pod kątem 45 st. dokleję z masywu bukowego, po dłuższym wymiarze, stanowiącą ochronę brzegów przed uszkodzeniem. Blaty sześciokrotnie lakierowane matowym ekologicznym lakierem, W blacie jeden otwór z uchylną "klapą" w którym umieszczone będą przyłącza oraz drugi otwór z prawej / lewej zasłonięty żaluzją odsuwaną z dostępem do np. wizualizera. Gabaryty otworów uzależnione od wyboru konkretnych gabarytów urządzeń. Nad blatem w lewym / prawym rogu panele osłaniające z płyty meblowej o wysokości 23 cm. W bokach korpusu i spodniej części otwory wentylacyjne wypełnione kratką metalową lub plastikową. W półkach wewnętrznych i dolnej części korpusu otwory do prowadzenia kabli na zewnątrz. Ich lokalizację ustalić z użytkownikiem. 2

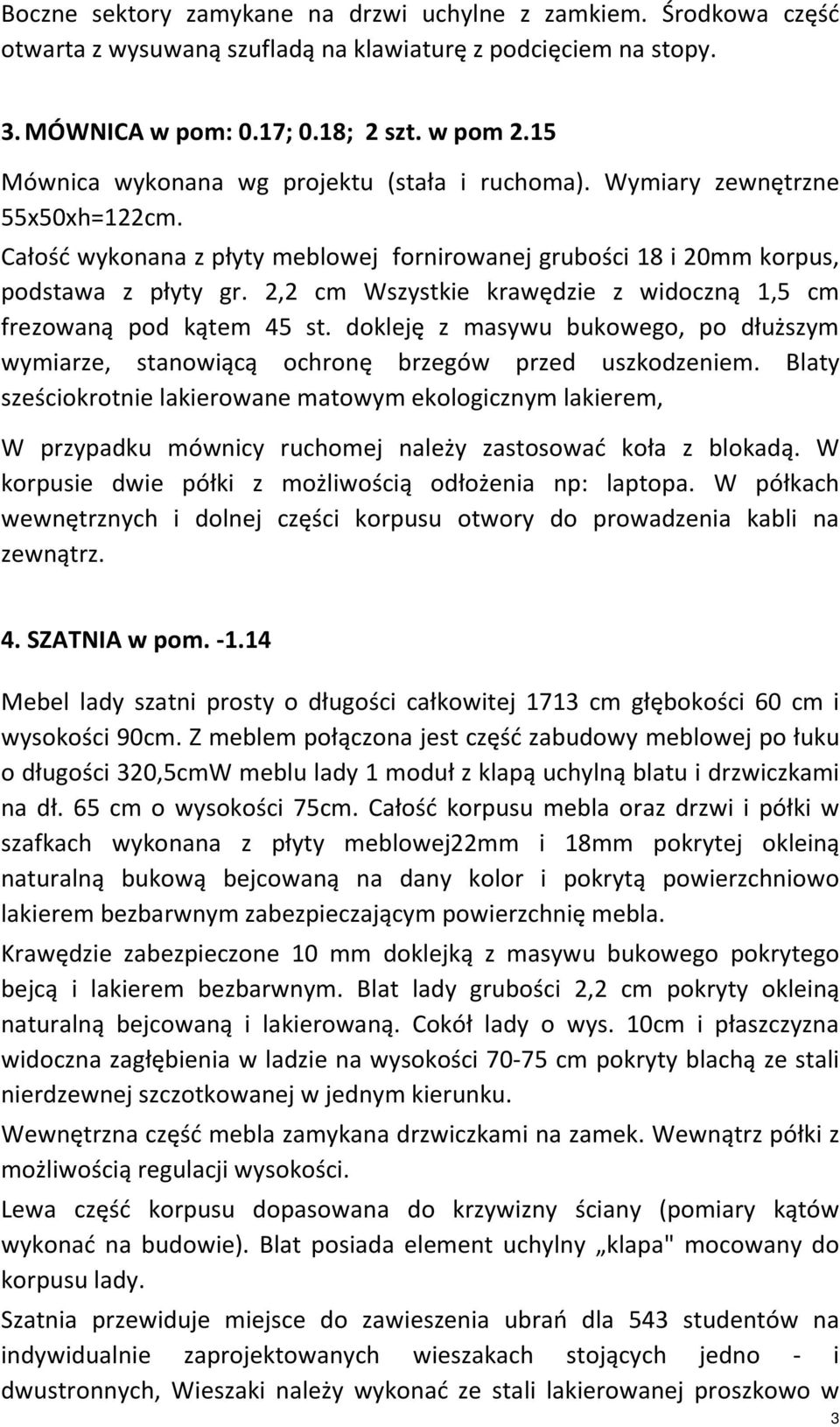

14 Boczne sektory zamykane na drzwi uchylne z zamkiem. Środkowa część otwarta z wysuwaną szufladą na klawiaturę z podcięciem na stopy. 3. MÓWNICA w pom: 0.17; 0.18; 2 szt. w pom 2.15 Mównica wykonana wg projektu (stała i ruchoma). Wymiary zewnętrzne 55x50xh=122cm. Całość wykonana z płyty meblowej fornirowanej grubości 18 i 20mm korpus, podstawa z płyty gr. 2,2 cm Wszystkie krawędzie z widoczną 1,5 cm frezowaną pod kątem 45 st. dokleję z masywu bukowego, po dłuższym wymiarze, stanowiącą ochronę brzegów przed uszkodzeniem. Blaty sześciokrotnie lakierowane matowym ekologicznym lakierem, W przypadku mównicy ruchomej należy zastosować koła z blokadą. W korpusie dwie półki z możliwością odłożenia np: laptopa. W półkach wewnętrznych i dolnej części korpusu otwory do prowadzenia kabli na zewnątrz. 4. SZATNIA w pom Mebel lady szatni prosty o długości całkowitej 1713 cm głębokości 60 cm i wysokości 90cm. Z meblem połączona jest część zabudowy meblowej po łuku o długości 320,5cmW meblu lady 1 moduł z klapą uchylną blatu i drzwiczkami na dł. 65 cm o wysokości 75cm. Całość korpusu mebla oraz drzwi i półki w szafkach wykonana z płyty meblowej22mm i 18mm pokrytej okleiną naturalną bukową bejcowaną na dany kolor i pokrytą powierzchniowo lakierem bezbarwnym zabezpieczającym powierzchnię mebla. Krawędzie zabezpieczone 10 mm doklejką z masywu bukowego pokrytego bejcą i lakierem bezbarwnym. Blat lady grubości 2,2 cm pokryty okleiną naturalną bejcowaną i lakierowaną. Cokół lady o wys. 10cm i płaszczyzna widoczna zagłębienia w ladzie na wysokości cm pokryty blachą ze stali nierdzewnej szczotkowanej w jednym kierunku. Wewnętrzna część mebla zamykana drzwiczkami na zamek. Wewnątrz półki z możliwością regulacji wysokości. Lewa część korpusu dopasowana do krzywizny ściany (pomiary kątów wykonać na budowie). Blat posiada element uchylny klapa" mocowany do korpusu lady. Szatnia przewiduje miejsce do zawieszenia ubrań dla 543 studentów na indywidualnie zaprojektowanych wieszakach stojących jedno - i dwustronnych, Wieszaki należy wykonać ze stali lakierowanej proszkowo w 3

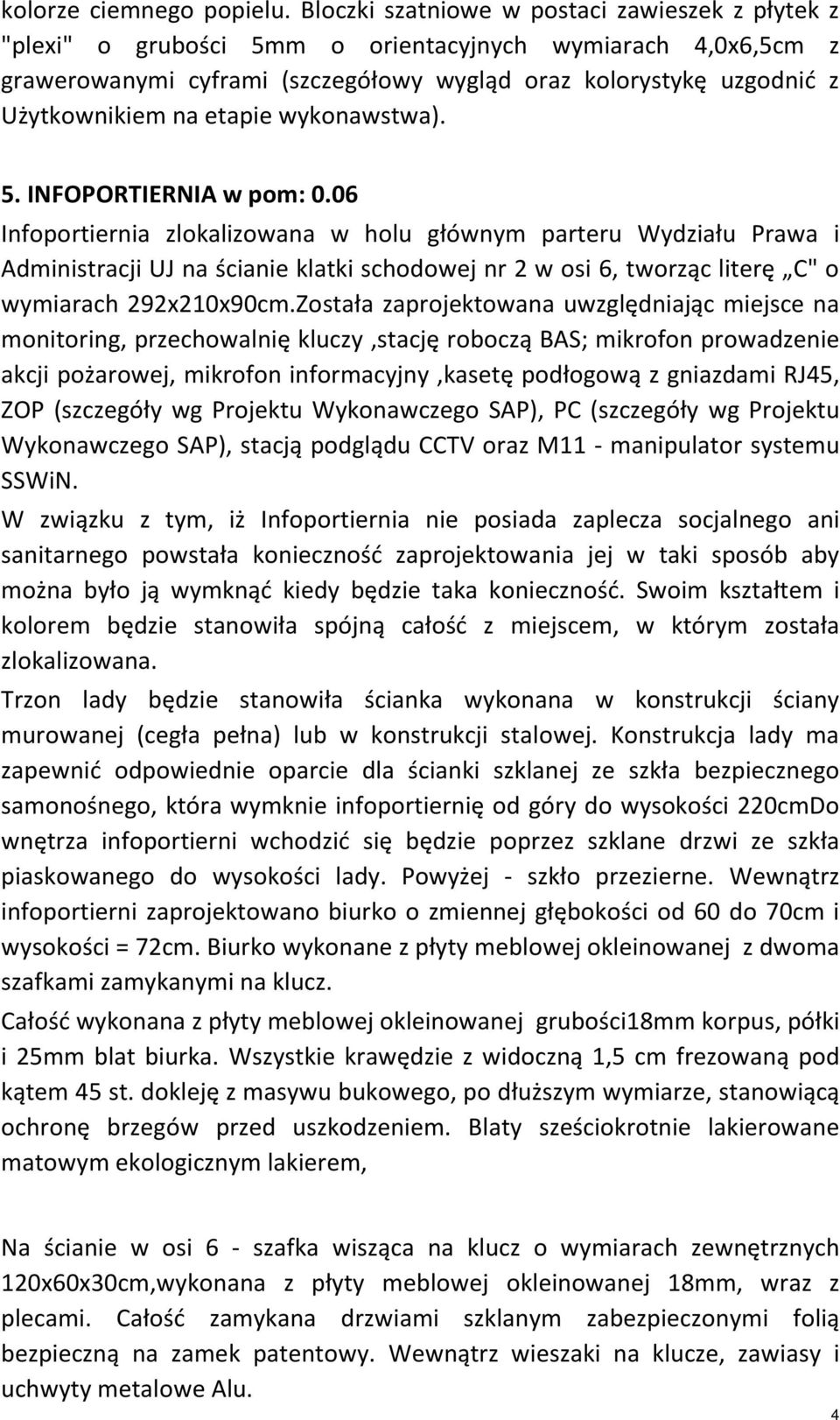

15 kolorze ciemnego popielu. Bloczki szatniowe w postaci zawieszek z płytek z "plexi" o grubości 5mm o orientacyjnych wymiarach 4,0x6,5cm z grawerowanymi cyframi (szczegółowy wygląd oraz kolorystykę uzgodnić z Użytkownikiem na etapie wykonawstwa). 5. INFOPORTIERNIA w pom: 0.06 Infoportiernia zlokalizowana w holu głównym parteru Wydziału Prawa i Administracji UJ na ścianie klatki schodowej nr 2 w osi 6, tworząc literę C" o wymiarach 292x210x90cm.Została zaprojektowana uwzględniając miejsce na monitoring, przechowalnię kluczy,stację roboczą BAS; mikrofon prowadzenie akcji pożarowej, mikrofon informacyjny,kasetę podłogową z gniazdami RJ45, ZOP (szczegóły wg Projektu Wykonawczego SAP), PC (szczegóły wg Projektu Wykonawczego SAP), stacją podglądu CCTV oraz M11 - manipulator systemu SSWiN. W związku z tym, iż Infoportiernia nie posiada zaplecza socjalnego ani sanitarnego powstała konieczność zaprojektowania jej w taki sposób aby można było ją wymknąć kiedy będzie taka konieczność. Swoim kształtem i kolorem będzie stanowiła spójną całość z miejscem, w którym została zlokalizowana. Trzon lady będzie stanowiła ścianka wykonana w konstrukcji ściany murowanej (cegła pełna) lub w konstrukcji stalowej. Konstrukcja lady ma zapewnić odpowiednie oparcie dla ścianki szklanej ze szkła bezpiecznego samonośnego, która wymknie infoportiernię od góry do wysokości 220cmDo wnętrza infoportierni wchodzić się będzie poprzez szklane drzwi ze szkła piaskowanego do wysokości lady. Powyżej - szkło przezierne. Wewnątrz infoportierni zaprojektowano biurko o zmiennej głębokości od 60 do 70cm i wysokości = 72cm. Biurko wykonane z płyty meblowej okleinowanej z dwoma szafkami zamykanymi na klucz. Całość wykonana z płyty meblowej okleinowanej grubości18mm korpus, półki i 25mm blat biurka. Wszystkie krawędzie z widoczną 1,5 cm frezowaną pod kątem 45 st. dokleję z masywu bukowego, po dłuższym wymiarze, stanowiącą ochronę brzegów przed uszkodzeniem. Blaty sześciokrotnie lakierowane matowym ekologicznym lakierem, Na ścianie w osi 6 - szafka wisząca na klucz o wymiarach zewnętrznych 120x60x30cm,wykonana z płyty meblowej okleinowanej 18mm, wraz z plecami. Całość zamykana drzwiami szklanym zabezpieczonymi folią bezpieczną na zamek patentowy. Wewnątrz wieszaki na klucze, zawiasy i uchwyty metalowe Alu. 4

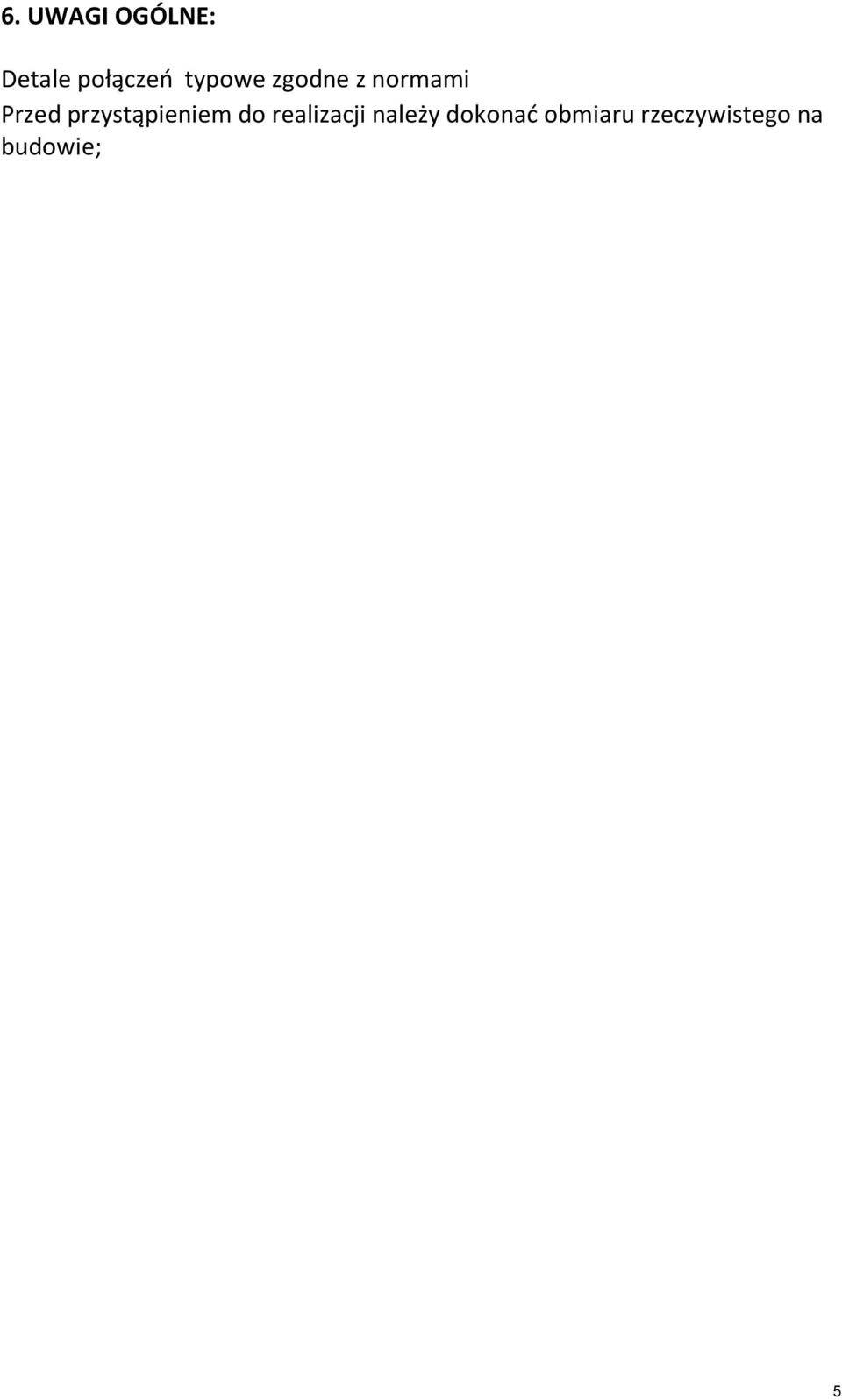

16 6. UWAGI OGÓLNE: Detale połączeń typowe zgodne z normami Przed przystąpieniem do realizacji należy dokonać obmiaru rzeczywistego na budowie; 5
