UniStrip 2015 INSTRUKCJA OBSŁUGI. Urządzenie do odizolowywania kabli SCHLEUNIGER AG STEINLEN SERVICE POLSKA. Wydanie 4 (08/01)
|
|
- Witold Bednarczyk
- 8 lat temu
- Przeglądów:
Transkrypt
1 Urządzenie do odizolowywania kabli UniStrip 2015 INSTRUKCJA OBSŁUGI Wydanie 4 (08/01) SCHLEUNIGER AG Bierigutstrasse Thun Switzerland P+41 (0) F +41 (0) sales@schleuniger.ch STEINLEN SERVICE POLSKA Al. Roździeńskiego Katowice Tel. (+48) , (+48) Faks (+48) office@steinlen.pl
2 2 Schleuniger US 2015 Tłumaczenie i opr. tekstu Jacek Bendkowski na podstawie UniStrip US 2015 Wire Stripping Machine. Operating Instructions Edition 4, 08/01 Copyright for the Polish Translation by Jacek Bendkowski STEINLEN SERVICE POLSKA Al. Roździeńskiego Katowice Tel. (+48) Faks (+48) Schleuniger GmbH Hesselbachstrasse Neuhausen Niemcy Tel.: +49 (0) Faks:+49 (0) zentrale@ihkabeltechnik.de Schleuniger AG Thun, Szwajcaria

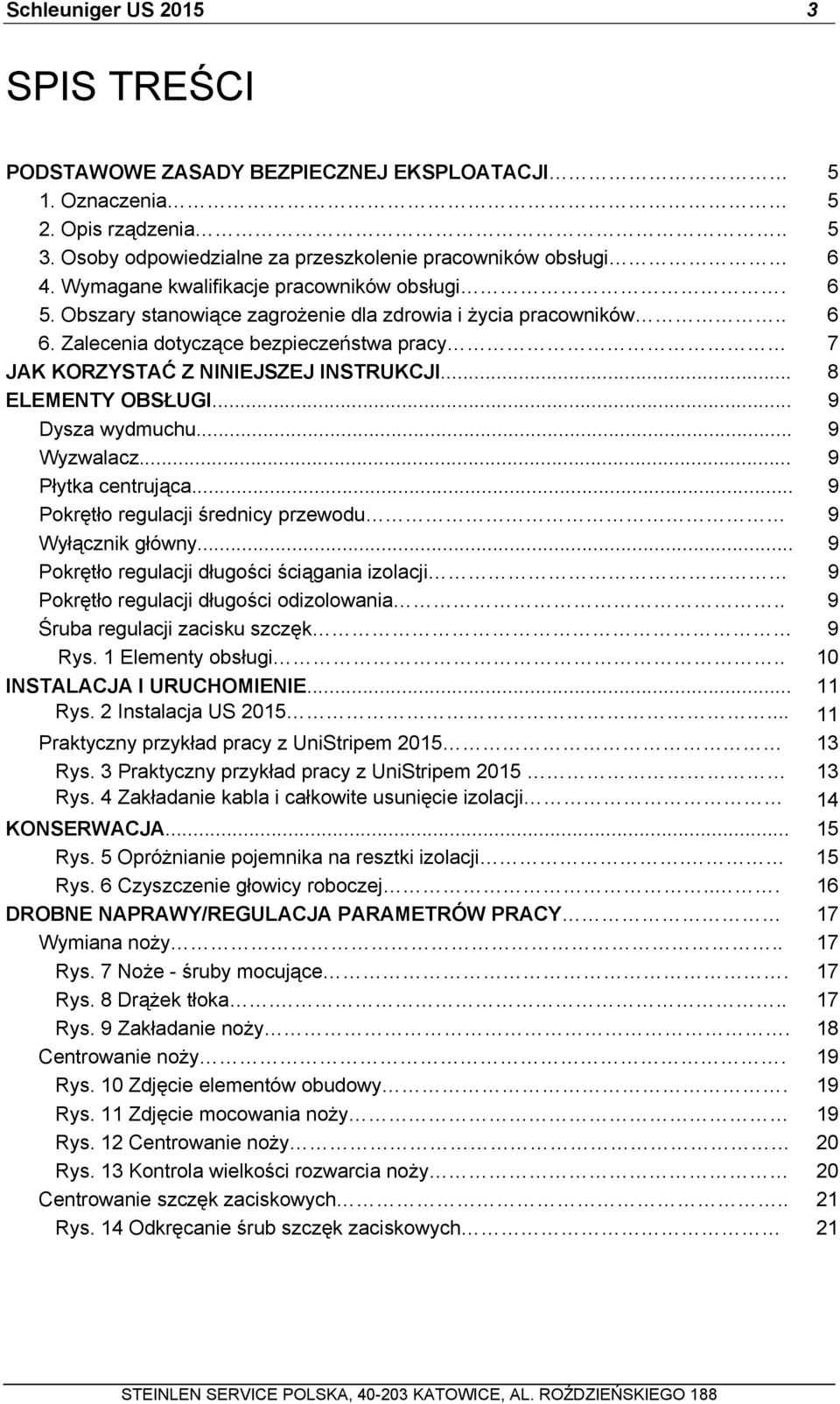

3 Schleuniger US SPIS TREŚCI PODSTAWOWE ZASADY BEZPIECZNEJ EKSPLOATACJI 5 1. Oznaczenia 5 2. Opis rządzenia Osoby odpowiedzialne za przeszkolenie pracowników obsługi 6 4. Wymagane kwalifikacje pracowników obsługi Obszary stanowiące zagrożenie dla zdrowia i życia pracowników Zalecenia dotyczące bezpieczeństwa pracy 7 JAK KORZYSTAĆ Z NINIEJSZEJ INSTRUKCJI... 8 ELEMENTY OBSŁUGI... 9 Dysza wydmuchu... 9 Wyzwalacz... 9 Płytka centrująca... 9 Pokrętło regulacji średnicy przewodu 9 Wyłącznik główny... 9 Pokrętło regulacji długości ściągania izolacji 9 Pokrętło regulacji długości odizolowania.. 9 Śruba regulacji zacisku szczęk 9 Rys. 1 Elementy obsługi.. 10 INSTALACJA I URUCHOMIENIE Rys. 2 Instalacja US Praktyczny przykład pracy z UniStripem Rys. 3 Praktyczny przykład pracy z UniStripem Rys. 4 Zakładanie kabla i całkowite usunięcie izolacji 14 KONSERWACJA Rys. 5 Opróżnianie pojemnika na resztki izolacji. 15 Rys. 6 Czyszczenie głowicy roboczej DROBNE NAPRAWY/REGULACJA PARAMETRÓW PRACY 17 Wymiana noży.. 17 Rys. 7 Noże - śruby mocujące. 17 Rys. 8 Drążek tłoka Rys. 9 Zakładanie noży. 18 Centrowanie noży. 19 Rys. 10 Zdjęcie elementów obudowy. 19 Rys. 11 Zdjęcie mocowania noży 19 Rys. 12 Centrowanie noży 20 Rys. 13 Kontrola wielkości rozwarcia noży 20 Centrowanie szczęk zaciskowych.. 21 Rys. 14 Odkręcanie śrub szczęk zaciskowych 21

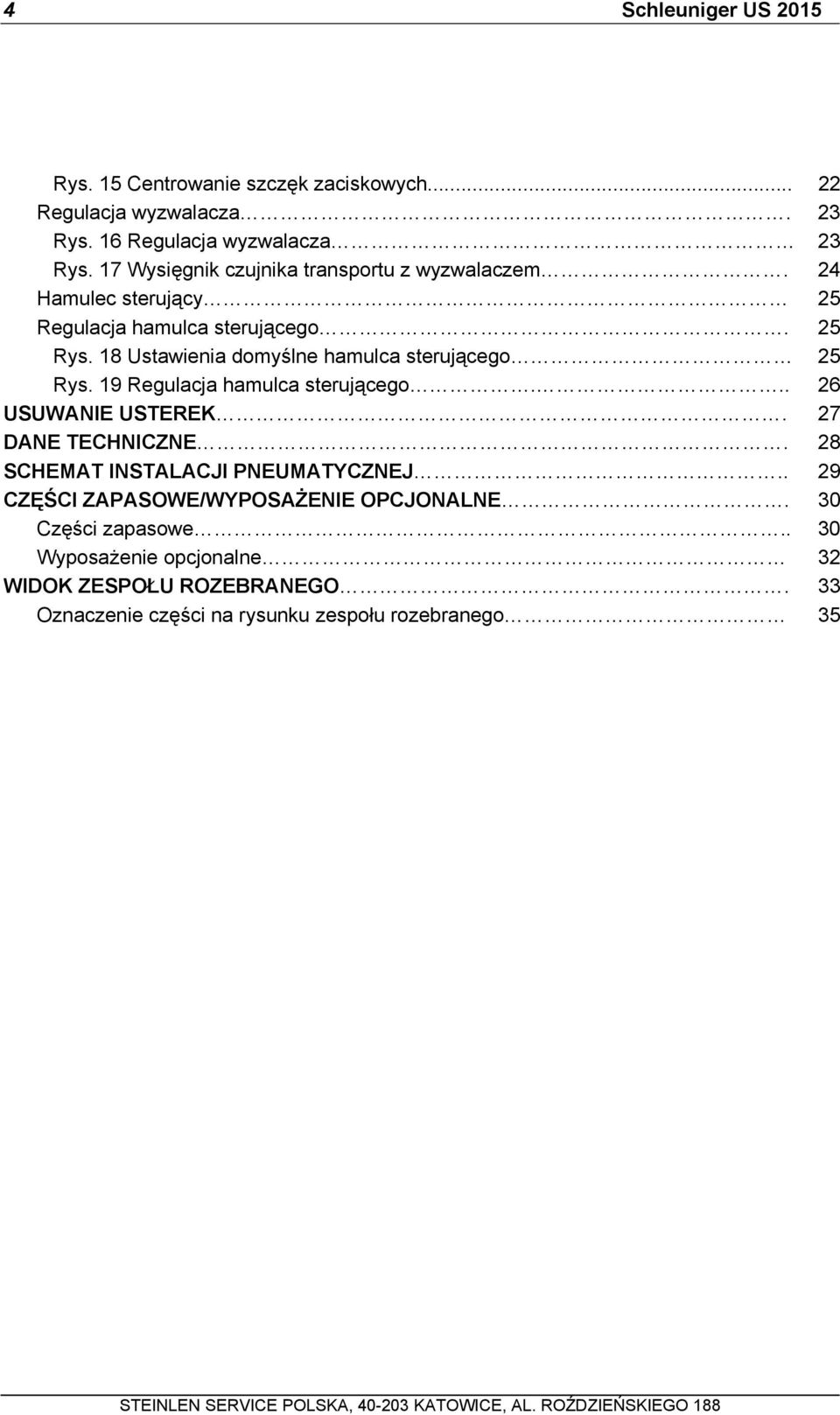

4 4 Schleuniger US 2015 Rys. 15 Centrowanie szczęk zaciskowych Regulacja wyzwalacza. 23 Rys. 16 Regulacja wyzwalacza 23 Rys. 17 Wysięgnik czujnika transportu z wyzwalaczem. 24 Hamulec sterujący 25 Regulacja hamulca sterującego. 25 Rys. 18 Ustawienia domyślne hamulca sterującego 25 Rys. 19 Regulacja hamulca sterującego USUWANIE USTEREK. 27 DANE TECHNICZNE. 28 SCHEMAT INSTALACJI PNEUMATYCZNEJ.. 29 CZĘŚCI ZAPASOWE/WYPOSAŻENIE OPCJONALNE. 30 Części zapasowe.. 30 Wyposażenie opcjonalne 32 WIDOK ZESPOŁU ROZEBRANEGO. 33 Oznaczenie części na rysunku zespołu rozebranego 35
5 Schleuniger US PODSTAWOWE ZASADY BEZPIECZNEJ EKSPLOATACJI 1. Oznaczenia Należy bezwzględnie zastosować się do zaleceń oznaczonych niniejszym symbolem. Nieprzestrzeganie powyższej zasady może doprowadzić do ciężkiego uszkodzenia ciała, a w skrajnym przypadku do śmierci. Należy bezwzględnie zastosować się do zaleceń oznaczonych niniejszym symbolem. Nieprzestrzeganie powyższej zasady może doprowadzić do ciężkiego uszkodzenia ciała lub awarii urządzenia. Za pomocą niniejszego symbolu oznaczono porady pracowników działu badań i rozwoju, produkcji oraz serwisu. 2. Opis urządzenia UniStrip 2015 to wydajne urządzenie pneumatyczne przeznaczone do precyzyjnego odizolowywania końcówek kabli. Wszystkie parametry pracy takie, jak: długość odizolowywania, długość ściągania izolacji oraz średnica przewodu można łatwo ustawić za pomocą odpowiednich pokręteł regulacyjnych. Urządzenie pozwala na obróbkę kabli o średnicy od 0,03 mm² do 2,08 mm² (AWG 32-14). Długość odizolowywania wynosi odpowiednio od 1,5 do 20 mm).

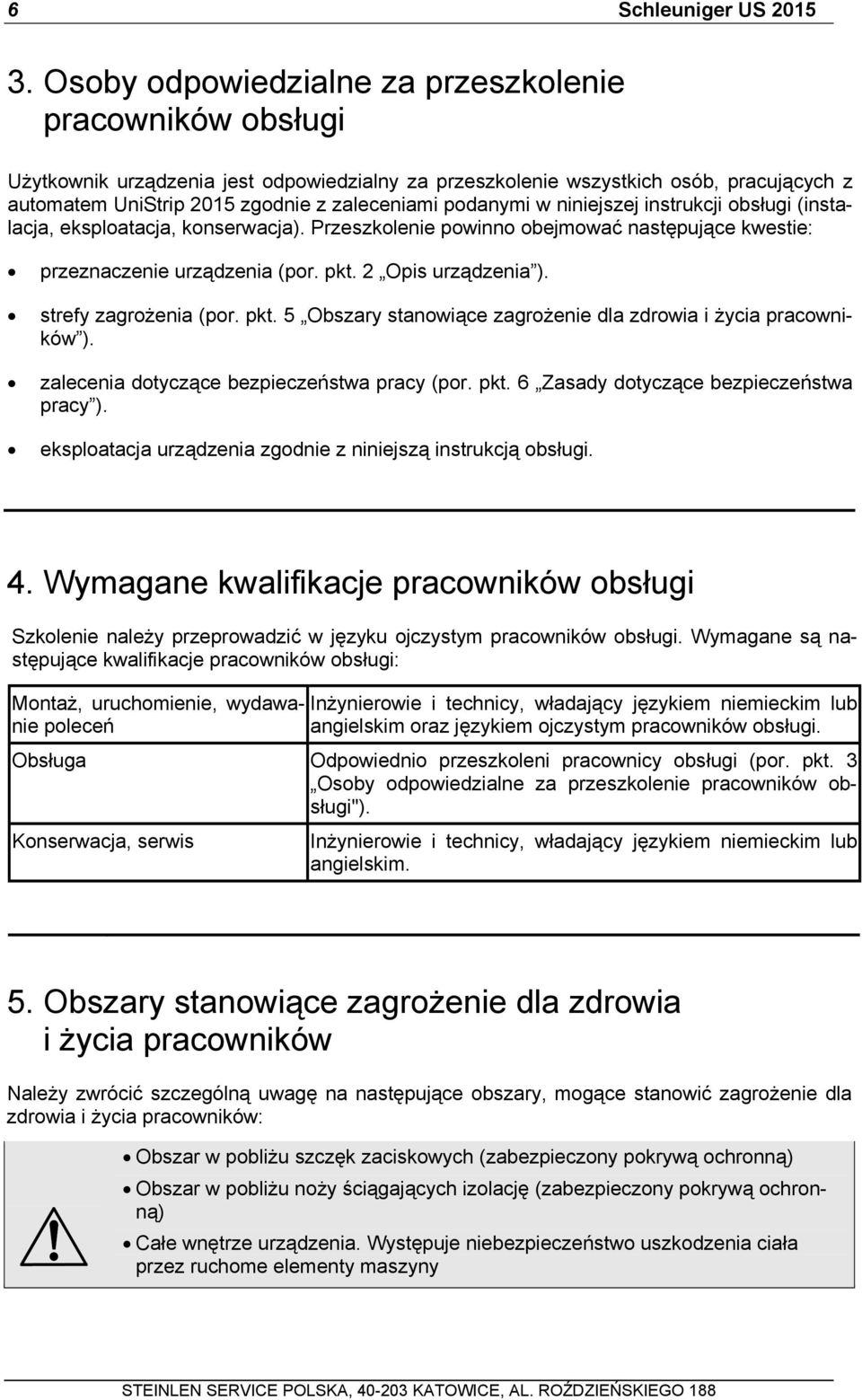

6 6 Schleuniger US Osoby odpowiedzialne za przeszkolenie pracowników obsługi Użytkownik urządzenia jest odpowiedzialny za przeszkolenie wszystkich osób, pracujących z automatem UniStrip 2015 zgodnie z zaleceniami podanymi w niniejszej instrukcji obsługi (instalacja, eksploatacja, konserwacja). Przeszkolenie powinno obejmować następujące kwestie: przeznaczenie urządzenia (por. pkt. 2 Opis urządzenia ). strefy zagrożenia (por. pkt. 5 Obszary stanowiące zagrożenie dla zdrowia i życia pracowników ). zalecenia dotyczące bezpieczeństwa pracy (por. pkt. 6 Zasady dotyczące bezpieczeństwa pracy ). eksploatacja urządzenia zgodnie z niniejszą instrukcją obsługi. 4. Wymagane kwalifikacje pracowników obsługi Szkolenie należy przeprowadzić w języku ojczystym pracowników obsługi. Wymagane są następujące kwalifikacje pracowników obsługi: Montaż, uruchomienie, wydawanie poleceń Inżynierowie i technicy, władający językiem niemieckim lub angielskim oraz językiem ojczystym pracowników obsługi. Obsługa Odpowiednio przeszkoleni pracownicy obsługi (por. pkt. 3 Osoby odpowiedzialne za przeszkolenie pracowników obsługi"). Konserwacja, serwis Inżynierowie i technicy, władający językiem niemieckim lub angielskim. 5. Obszary stanowiące zagrożenie dla zdrowia i życia pracowników Należy zwrócić szczególną uwagę na następujące obszary, mogące stanowić zagrożenie dla zdrowia i życia pracowników: Obszar w pobliżu szczęk zaciskowych (zabezpieczony pokrywą ochronną) Obszar w pobliżu noży ściągających izolację (zabezpieczony pokrywą ochronną) Całe wnętrze urządzenia. Występuje niebezpieczeństwo uszkodzenia ciała przez ruchome elementy maszyny
7 Schleuniger US Zalecenia dotyczące bezpieczeństwa pracy Konstrukcja urządzenia jest zgodna z normą europejską EN294 dla osób powyżej 14 roku życia. Surowo zabrania się zatrudniania do jego obsługi osób poniżej 14 roku życia. Zabrania się eksploatacji urządzenia na obszarze zagrożonym wybuchami i pożarami. Urządzenie eksploatować wyłącznie w suchym i czystym pomieszczeniu. Zabrania się eksploatacji urządzenia bez pokrywy ochronnej. W czasie pracy zawsze korzystać z okularów ochronnych. Przed podjęciem jakichkolwiek prac konserwacyjnych urządzenie odłączyć od wszelkich źródeł zasilania (prąd, instalacja pneumatyczna). Zabrania się eksploatacji urządzenia bez jego wcześniejszego uziemienia. Nie dokonywać przeróbek urządzenia. Używać je wyłącznie w przeznaczonym do tego celu zgodnie z pkt. 2 Opis urządzenia. Stosowanie zawijarki w innych celach jest dopuszczalne wyłącznie po uzyskaniu pisemnej zgody producenta. Producent nie ponosi odpowiedzialności za szkody wynikłe z nieprzestrzegania niniejszych postanowień. Przed rozpoczęciem eksploatacji urządzenia należy zapoznać się z wszystkimi zaleceniami zawartymi w niniejszej instrukcji obsługi. Prace związane z uruchomieniem urządzenia mogą prowadzić wyłącznie przeszkoleni i uprawnieni do tego pracownicy. Nie nosić rozpuszczonych włosów, luźnych ubrań i ozdób, które mogą zostać wciągnięte przez maszynę. Używać wyłącznie dostarczonych olejów i smarów, zgodnie z niniejszą instrukcją obsługi.
8 8 Schleuniger US 2015 JAK KORZYSTAĆ Z NINIEJSZEJ INSTRUKCJI OBSŁUGI? Należy bezwzględnie zastosować się do zaleceń oznaczonych niniejszym symbolem. Nieprzestrzeganie powyższej zasady może doprowadzić do ciężkiego uszkodzenia ciała, a w skrajnym przypadku do śmierci. Należy bezwzględnie zastosować się do zaleceń oznaczonych niniejszym symbolem. Nieprzestrzeganie powyższej zasady może doprowadzić do ciężkiego uszkodzenia ciała lub awarii urządzenia. Za pomocą niniejszego symbolu oznaczono porady pracowników działu badań i rozwoju, produkcji oraz serwisu. Jednostki miar Wszystkie wielkości w tabelach i na rysunkach podano w milimetrach chyba, że zaznaczono inaczej.

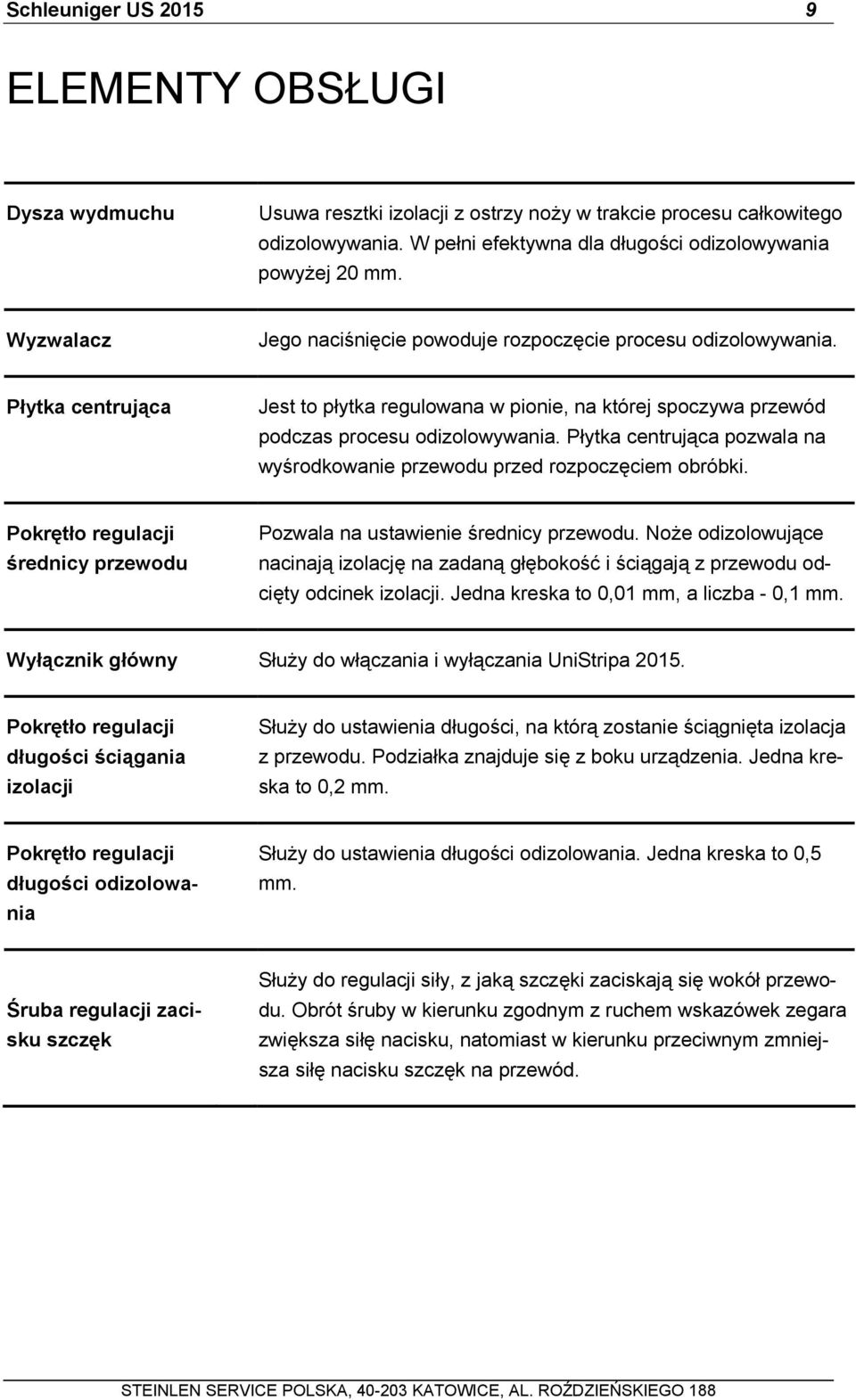

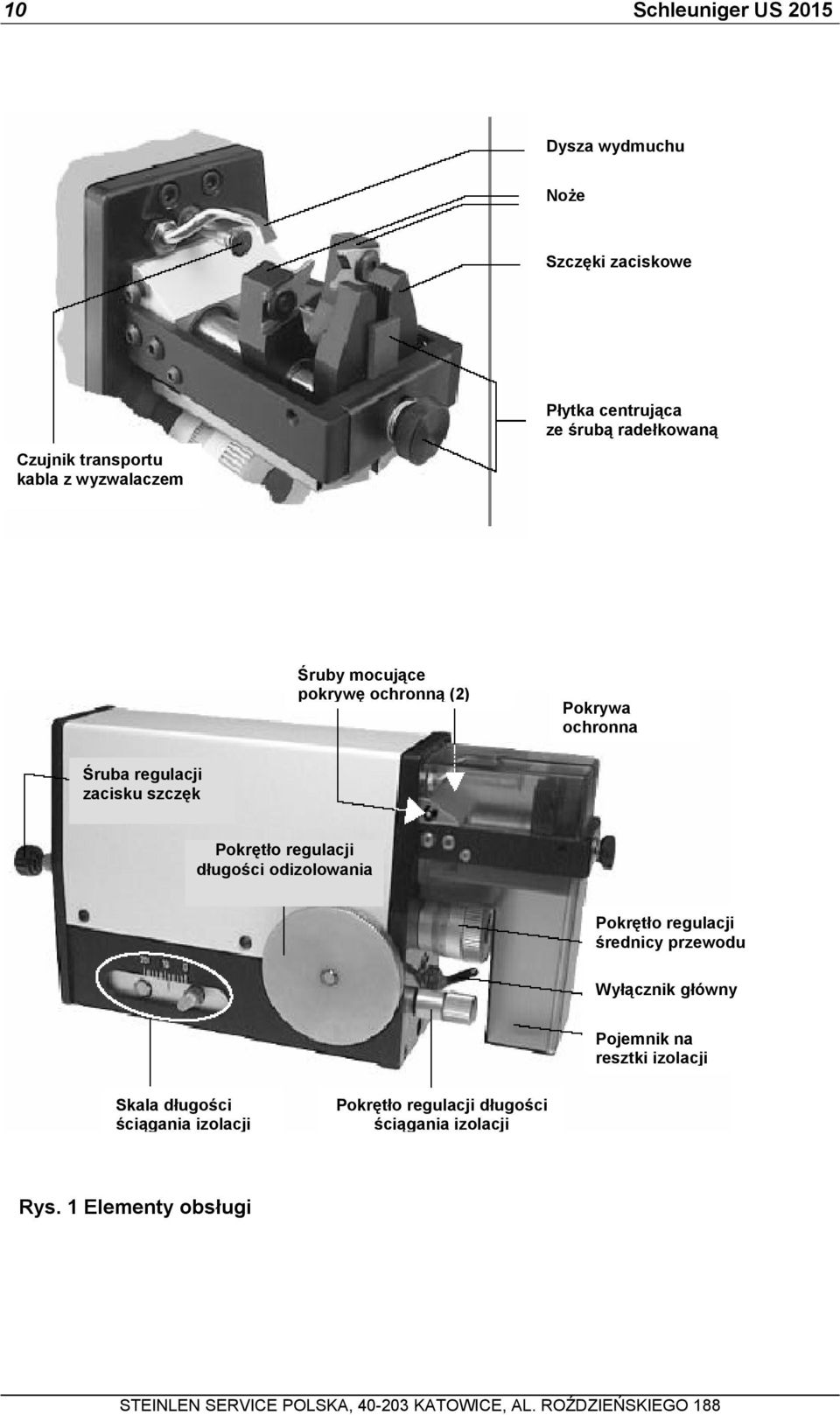

9 Schleuniger US ELEMENTY OBSŁUGI Dysza wydmuchu Usuwa resztki izolacji z ostrzy noży w trakcie procesu całkowitego odizolowywania. W pełni efektywna dla długości odizolowywania powyżej 20 mm. Wyzwalacz Jego naciśnięcie powoduje rozpoczęcie procesu odizolowywania. Płytka centrująca Jest to płytka regulowana w pionie, na której spoczywa przewód podczas procesu odizolowywania. Płytka centrująca pozwala na wyśrodkowanie przewodu przed rozpoczęciem obróbki. Pokrętło regulacji średnicy przewodu Pozwala na ustawienie średnicy przewodu. Noże odizolowujące nacinają izolację na zadaną głębokość i ściągają z przewodu odcięty odcinek izolacji. Jedna kreska to 0,01 mm, a liczba - 0,1 mm. Wyłącznik główny Służy do włączania i wyłączania UniStripa Pokrętło regulacji długości ściągania izolacji Służy do ustawienia długości, na którą zostanie ściągnięta izolacja z przewodu. Podziałka znajduje się z boku urządzenia. Jedna kreska to 0,2 mm. Pokrętło regulacji długości odizolowania Służy do ustawienia długości odizolowania. Jedna kreska to 0,5 mm. Śruba regulacji zacisku szczęk Służy do regulacji siły, z jaką szczęki zaciskają się wokół przewodu. Obrót śruby w kierunku zgodnym z ruchem wskazówek zegara zwiększa siłę nacisku, natomiast w kierunku przeciwnym zmniejsza siłę nacisku szczęk na przewód.
10 10 Schleuniger US 2015 Dysza wydmuchu Noże Szczęki zaciskowe Czujnik transportu kabla z wyzwalaczem Płytka centrująca ze śrubą radełkowaną Śruby mocujące pokrywę ochronną (2) Pokrywa ochronna Śruba regulacji zacisku szczęk Pokrętło regulacji długości odizolowania Pokrętło regulacji średnicy przewodu Wyłącznik główny Pojemnik na resztki izolacji Skala długości ściągania izolacji Pokrętło regulacji długości ściągania izolacji Rys. 1 Elementy obsługi
11 Schleuniger US INSTALACJA I URUCHOMIENIE Przymocować UniStrip 2015 do blatu stołu za pomocą śruby zaciskowej. Dla ułatwienia regulacji parametrów pracy urządzenia ustawić je przodem w jednej płaszczyźnie z brzegiem stołu. Usunąć zabezpieczenie z przyłącza sprężonego powietrza. Ustawić wyłącznik główny w pozycji OFF (wyłączone). Podłączyć US 2015 do instalacji pneumatycznej. Złącze instalacji pneumatycznej Ciśnienie na wejściu maks. 6 atm Śruba zaciskowa Rys. 2 Instalacja US 2015

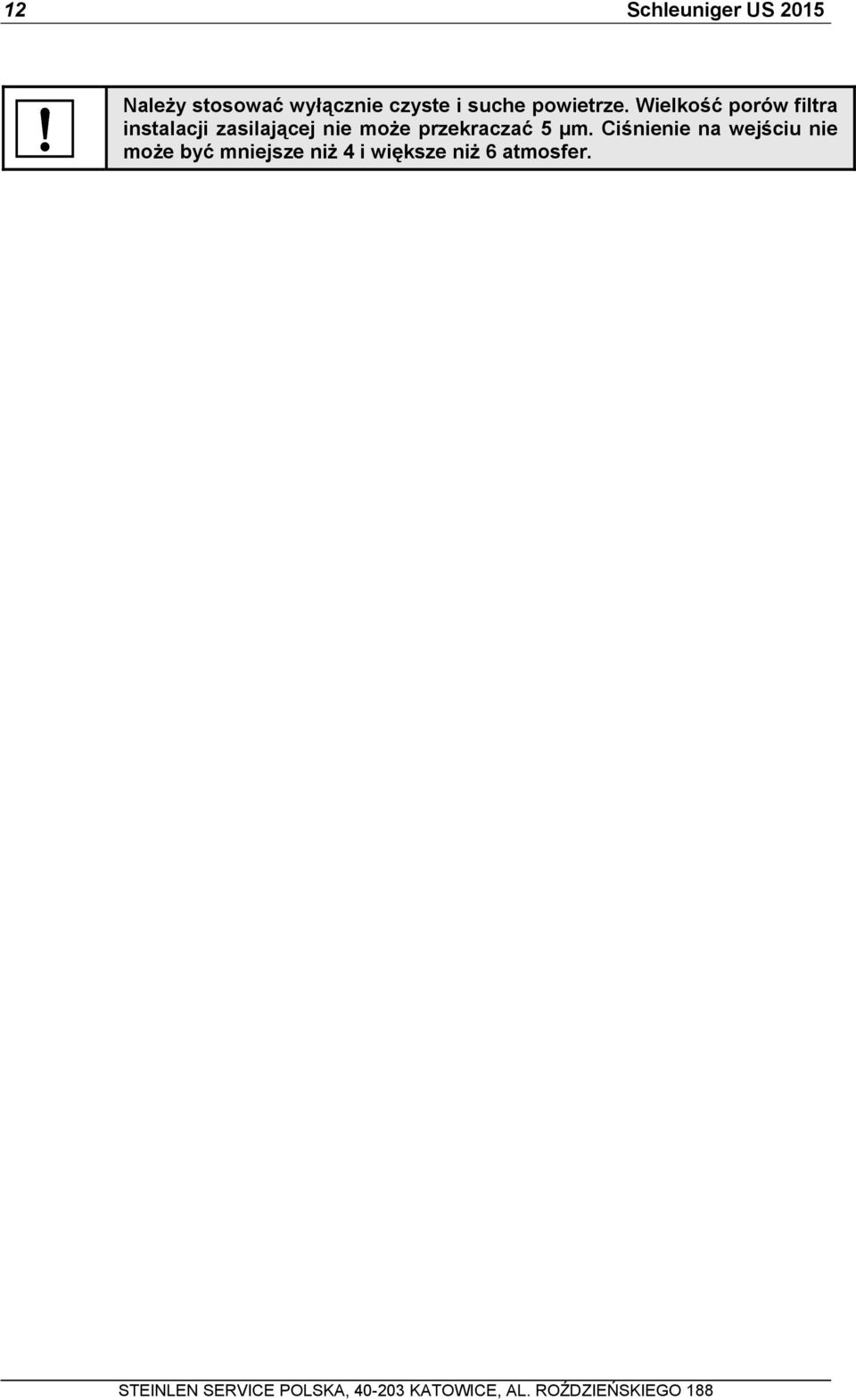

12 12 Schleuniger US 2015 Należy stosować wyłącznie czyste i suche powietrze. Wielkość porów filtra instalacji zasilającej nie może przekraczać 5 µm. Ciśnienie na wejściu nie może być mniejsze niż 4 i większe niż 6 atmosfer.

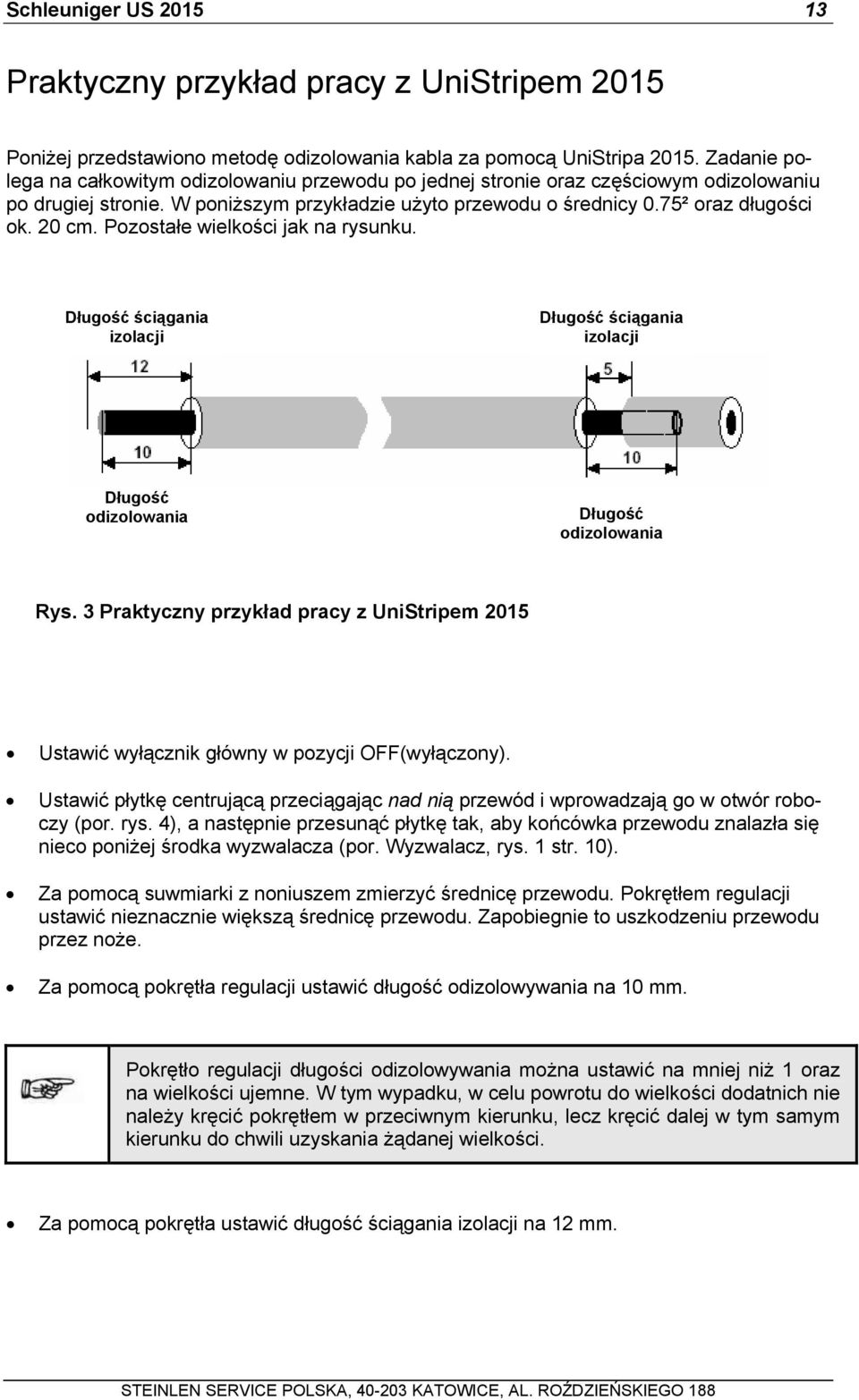

13 Schleuniger US Praktyczny przykład pracy z UniStripem 2015 Poniżej przedstawiono metodę odizolowania kabla za pomocą UniStripa Zadanie polega na całkowitym odizolowaniu przewodu po jednej stronie oraz częściowym odizolowaniu po drugiej stronie. W poniższym przykładzie użyto przewodu o średnicy 0.75² oraz długości ok. 20 cm. Pozostałe wielkości jak na rysunku. Długość ściągania izolacji Długość ściągania izolacji Długość odizolowania Długość odizolowania Rys. 3 Praktyczny przykład pracy z UniStripem 2015 Ustawić wyłącznik główny w pozycji OFF(wyłączony). Ustawić płytkę centrującą przeciągając nad nią przewód i wprowadzają go w otwór roboczy (por. rys. 4), a następnie przesunąć płytkę tak, aby końcówka przewodu znalazła się nieco poniżej środka wyzwalacza (por. Wyzwalacz, rys. 1 str. 10). Za pomocą suwmiarki z noniuszem zmierzyć średnicę przewodu. Pokrętłem regulacji ustawić nieznacznie większą średnicę przewodu. Zapobiegnie to uszkodzeniu przewodu przez noże. Za pomocą pokrętła regulacji ustawić długość odizolowywania na 10 mm. Pokrętło regulacji długości odizolowywania można ustawić na mniej niż 1 oraz na wielkości ujemne. W tym wypadku, w celu powrotu do wielkości dodatnich nie należy kręcić pokrętłem w przeciwnym kierunku, lecz kręcić dalej w tym samym kierunku do chwili uzyskania żądanej wielkości. Za pomocą pokrętła ustawić długość ściągania izolacji na 12 mm.

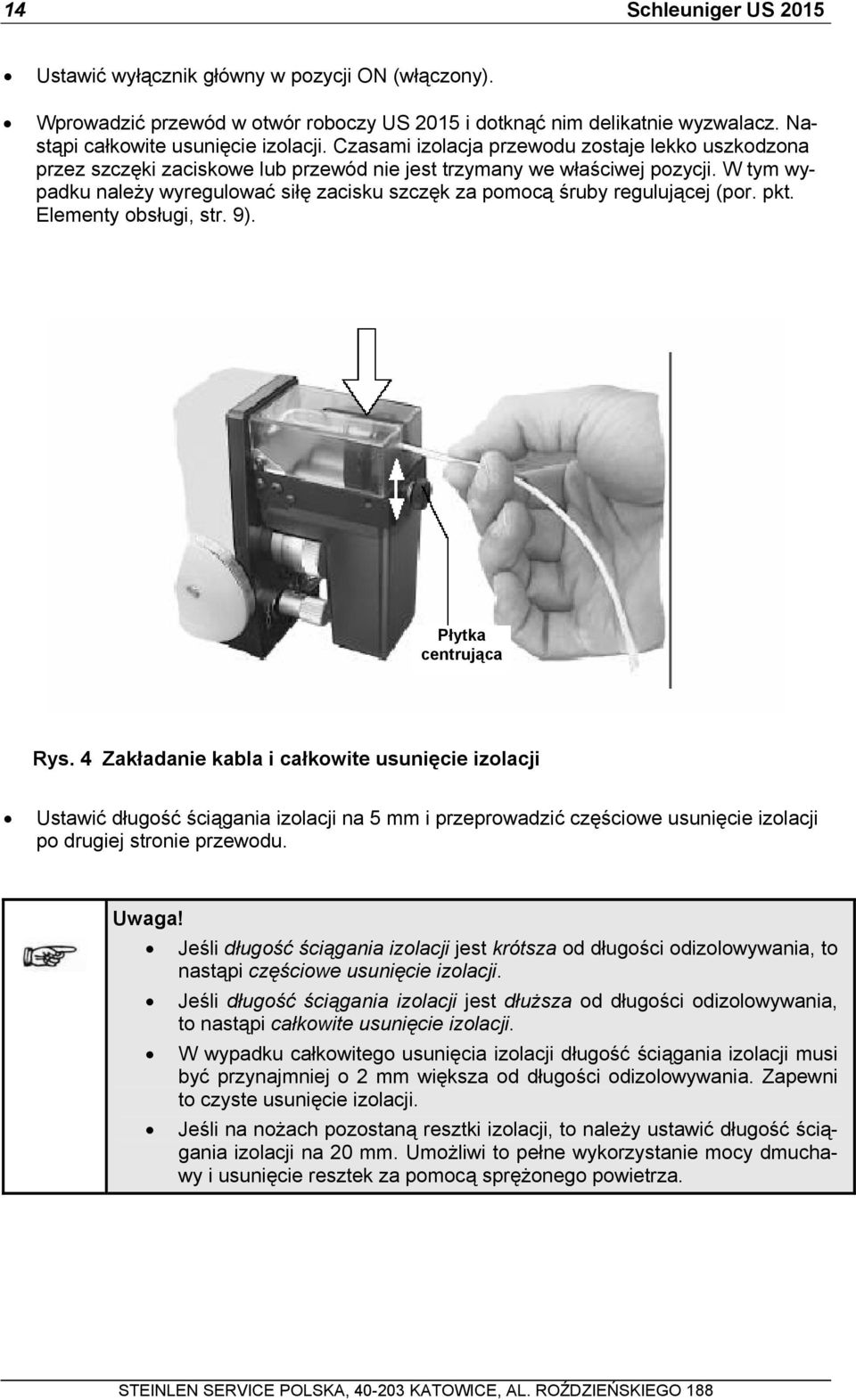

14 14 Schleuniger US 2015 Ustawić wyłącznik główny w pozycji ON (włączony). Wprowadzić przewód w otwór roboczy US 2015 i dotknąć nim delikatnie wyzwalacz. Nastąpi całkowite usunięcie izolacji. Czasami izolacja przewodu zostaje lekko uszkodzona przez szczęki zaciskowe lub przewód nie jest trzymany we właściwej pozycji. W tym wypadku należy wyregulować siłę zacisku szczęk za pomocą śruby regulującej (por. pkt. Elementy obsługi, str. 9). Płytka centrująca Rys. 4 Zakładanie kabla i całkowite usunięcie izolacji Ustawić długość ściągania izolacji na 5 mm i przeprowadzić częściowe usunięcie izolacji po drugiej stronie przewodu. Uwaga! Jeśli długość ściągania izolacji jest krótsza od długości odizolowywania, to nastąpi częściowe usunięcie izolacji. Jeśli długość ściągania izolacji jest dłuższa od długości odizolowywania, to nastąpi całkowite usunięcie izolacji. W wypadku całkowitego usunięcia izolacji długość ściągania izolacji musi być przynajmniej o 2 mm większa od długości odizolowywania. Zapewni to czyste usunięcie izolacji. Jeśli na nożach pozostaną resztki izolacji, to należy ustawić długość ściągania izolacji na 20 mm. Umożliwi to pełne wykorzystanie mocy dmuchawy i usunięcie resztek za pomocą sprężonego powietrza.

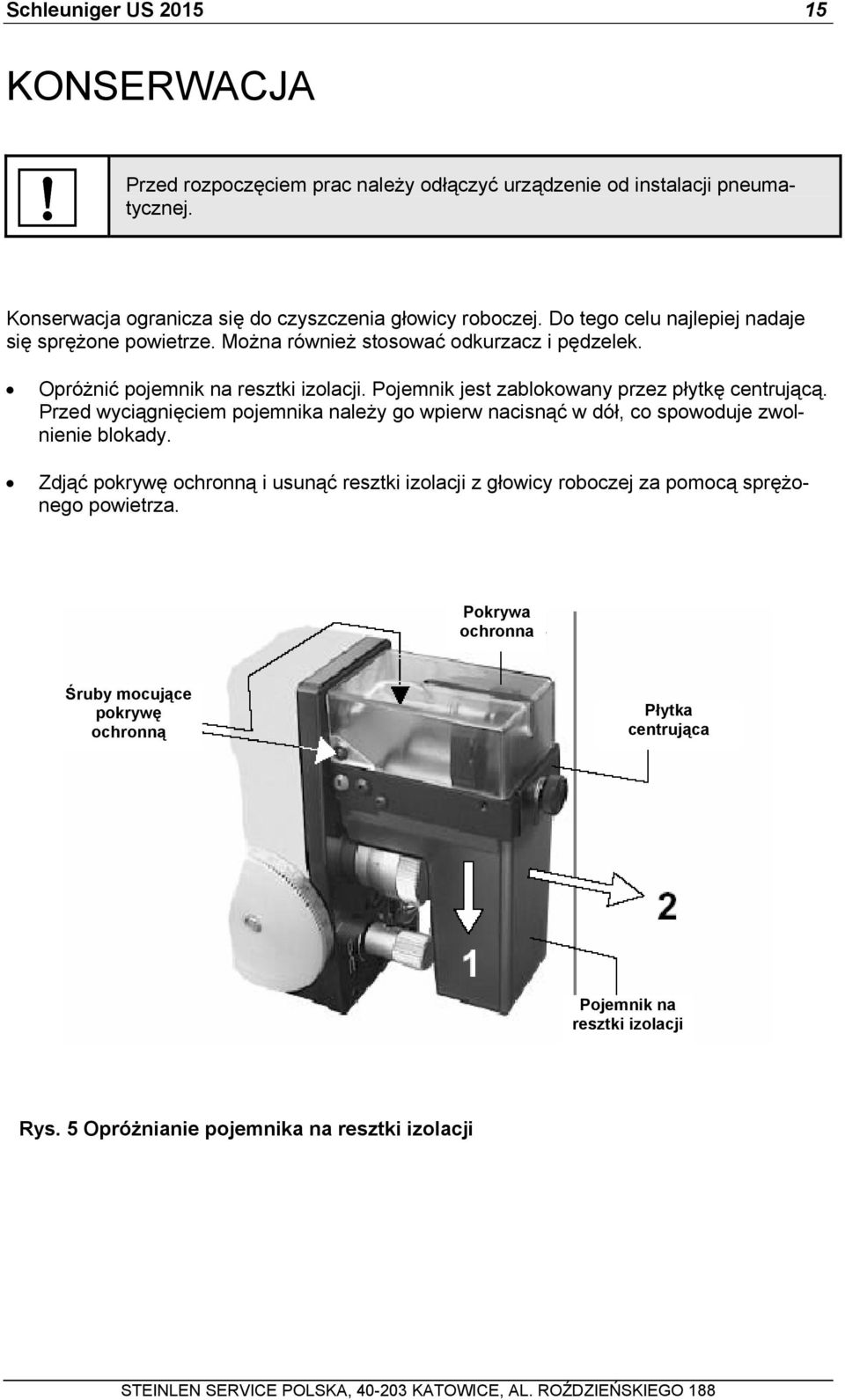

15 Schleuniger US KONSERWACJA Przed rozpoczęciem prac należy odłączyć urządzenie od instalacji pneumatycznej. Konserwacja ogranicza się do czyszczenia głowicy roboczej. Do tego celu najlepiej nadaje się sprężone powietrze. Można również stosować odkurzacz i pędzelek. Opróżnić pojemnik na resztki izolacji. Pojemnik jest zablokowany przez płytkę centrującą. Przed wyciągnięciem pojemnika należy go wpierw nacisnąć w dół, co spowoduje zwolnienie blokady. Zdjąć pokrywę ochronną i usunąć resztki izolacji z głowicy roboczej za pomocą sprężonego powietrza. Pokrywa ochronna Śruby mocujące pokrywę ochronną Płytka centrująca Pojemnik na resztki izolacji Rys. 5 Opróżnianie pojemnika na resztki izolacji

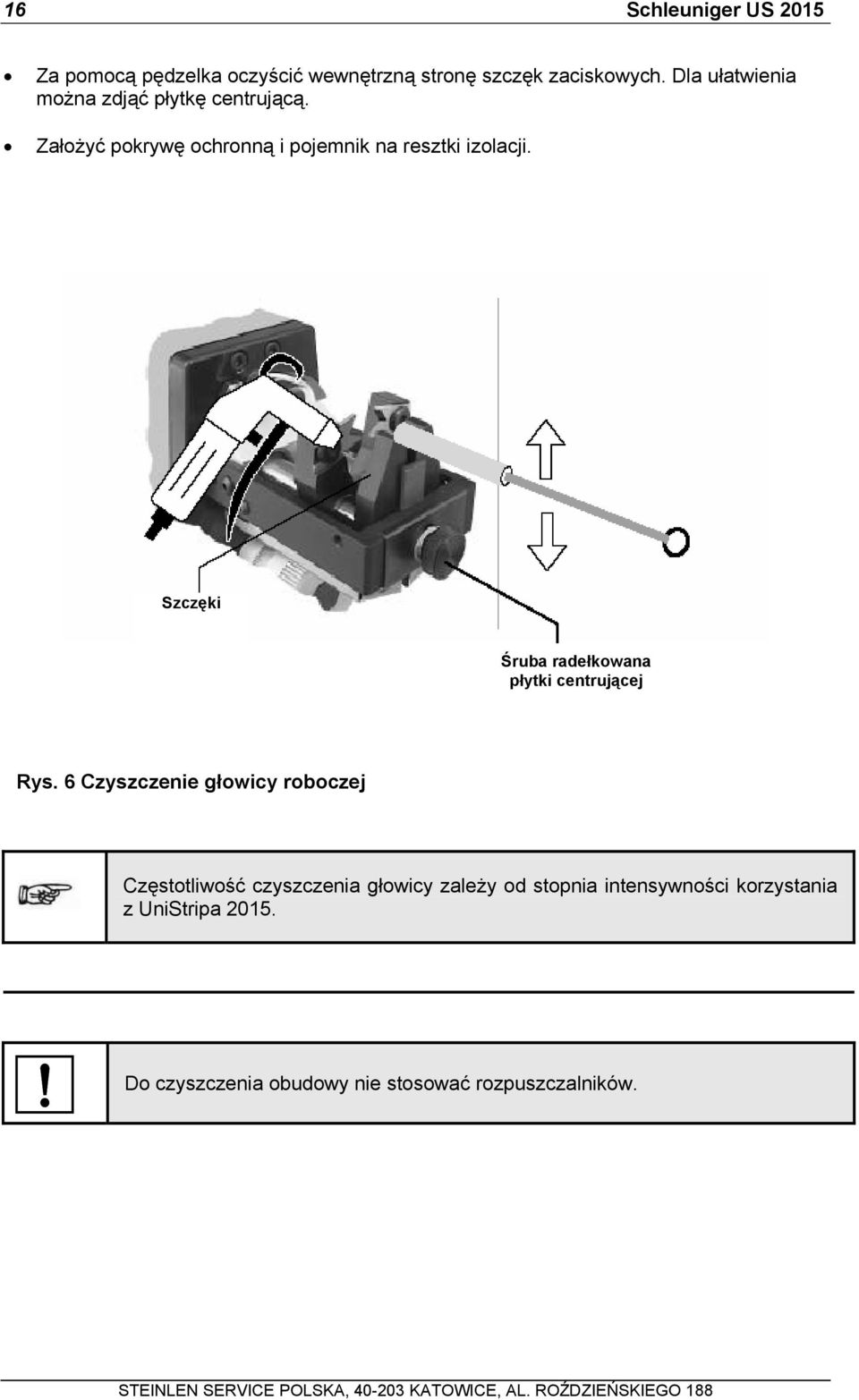

16 16 Schleuniger US 2015 Za pomocą pędzelka oczyścić wewnętrzną stronę szczęk zaciskowych. Dla ułatwienia można zdjąć płytkę centrującą. Założyć pokrywę ochronną i pojemnik na resztki izolacji. Szczęki Śruba radełkowana płytki centrującej Rys. 6 Czyszczenie głowicy roboczej Częstotliwość czyszczenia głowicy zależy od stopnia intensywności korzystania z UniStripa Do czyszczenia obudowy nie stosować rozpuszczalników.
17 Schleuniger US DROBNE NAPRAWY REGULACJA PARAMETRÓW PRACY Wymiana noży Przed przystąpieniem do pracy należy odłączyć UniStrip 2015 od instalacji pneumatycznej oraz pozostałych źródeł zasilania. Poniższe prace mogą być wykonywane wyłącznie przez specjalnie przeszkolonych w tym zakresie pracowników (pracownicy firmy Schleuniger, przeszkoleni pracownicy użytkownika). Drążek tłoka ze śrubą regulacji siły zacisku szczęk Rys. 7 Noże - śruby mocujące Rys. 8 Drążek tłoka Ustawić długość ściągania izolacji na 20 mm. Odkręcić śruby A i B przytrzymujące mocowanie noży (śruby sześciokątne, 2,5 mm). Wysunąć do tyłu drążek tłoka ze śrubą regulacji siły zacisku szczęk.

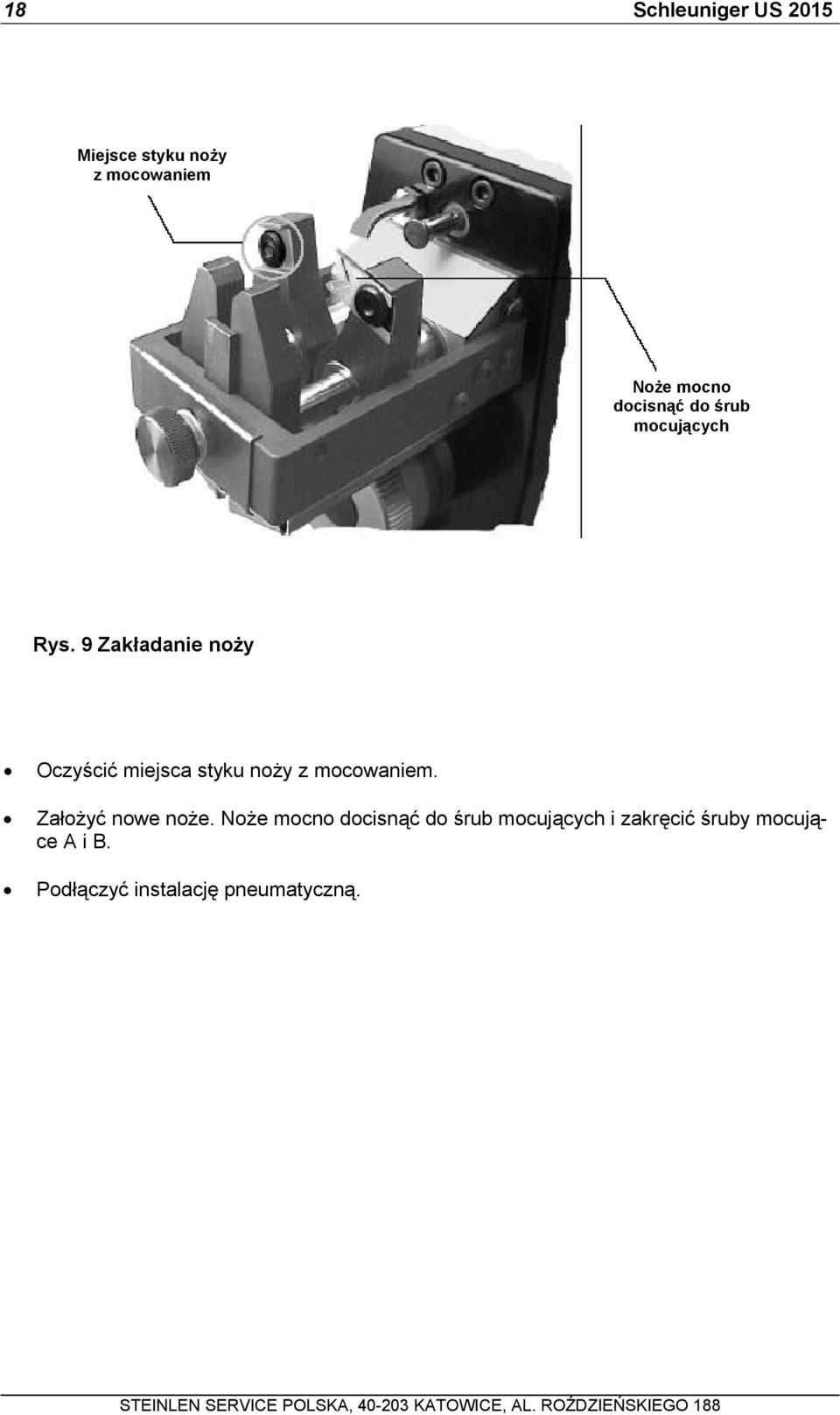

18 18 Schleuniger US 2015 Miejsce styku noży z mocowaniem Noże mocno docisnąć do śrub mocujących Rys. 9 Zakładanie noży Oczyścić miejsca styku noży z mocowaniem. Założyć nowe noże. Noże mocno docisnąć do śrub mocujących i zakręcić śruby mocujące A i B. Podłączyć instalację pneumatyczną.

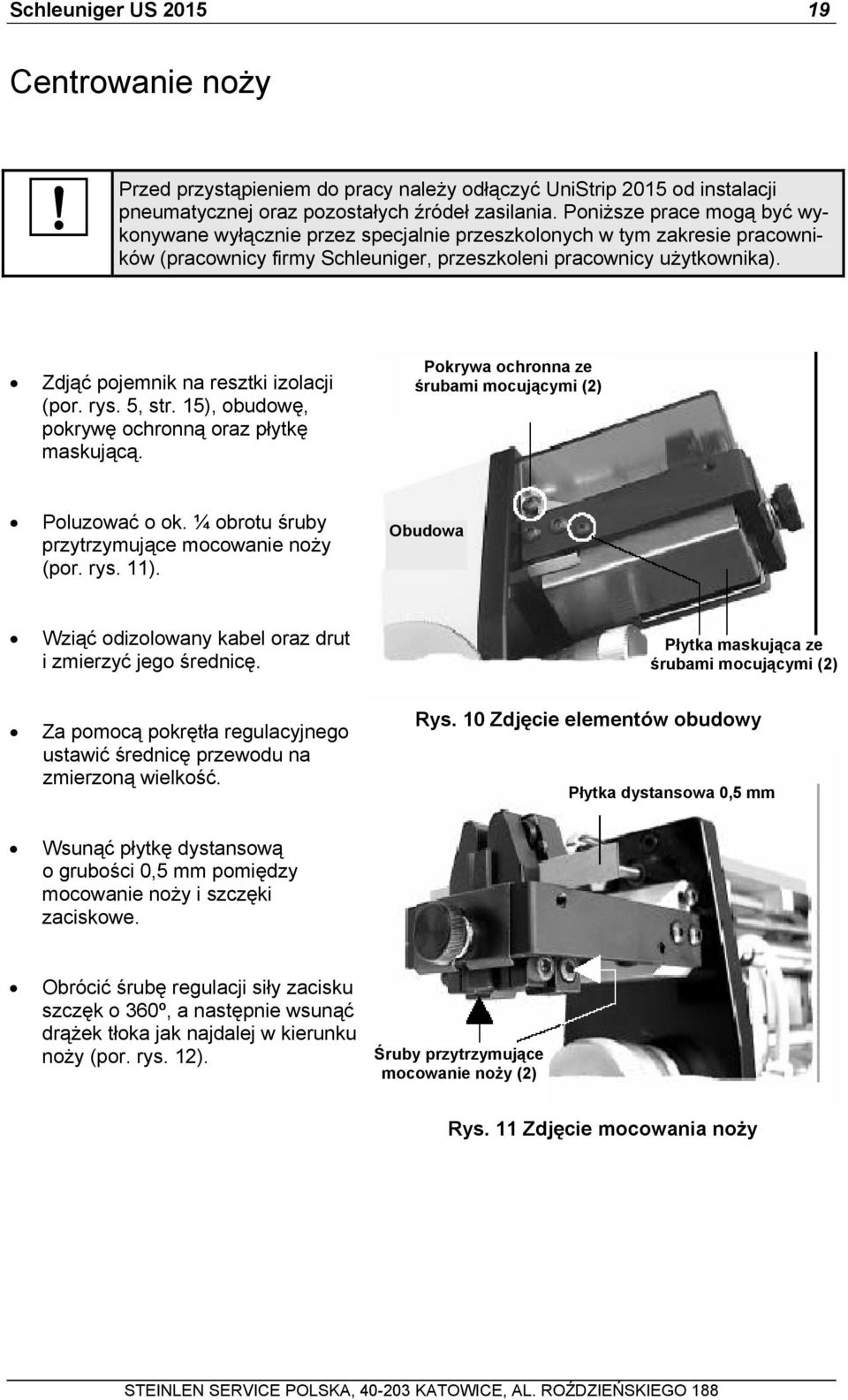

19 Schleuniger US Centrowanie noży Przed przystąpieniem do pracy należy odłączyć UniStrip 2015 od instalacji pneumatycznej oraz pozostałych źródeł zasilania. Poniższe prace mogą być wykonywane wyłącznie przez specjalnie przeszkolonych w tym zakresie pracowników (pracownicy firmy Schleuniger, przeszkoleni pracownicy użytkownika). Zdjąć pojemnik na resztki izolacji (por. rys. 5, str. 15), obudowę, pokrywę ochronną oraz płytkę maskującą. Pokrywa ochronna ze śrubami mocującymi (2) Poluzować o ok. ¼ obrotu śruby przytrzymujące mocowanie noży (por. rys. 11). Obudowa Wziąć odizolowany kabel oraz drut i zmierzyć jego średnicę. Za pomocą pokrętła regulacyjnego ustawić średnicę przewodu na zmierzoną wielkość. Płytka maskująca ze śrubami mocującymi (2) Rys. 10 Zdjęcie elementów obudowy Płytka dystansowa 0,5 mm Wsunąć płytkę dystansową o grubości 0,5 mm pomiędzy mocowanie noży i szczęki zaciskowe. Obrócić śrubę regulacji siły zacisku szczęk o 360º, a następnie wsunąć drążek tłoka jak najdalej w kierunku noży (por. rys. 12). Śruby przytrzymujące mocowanie noży (2) Rys. 11 Zdjęcie mocowania noży

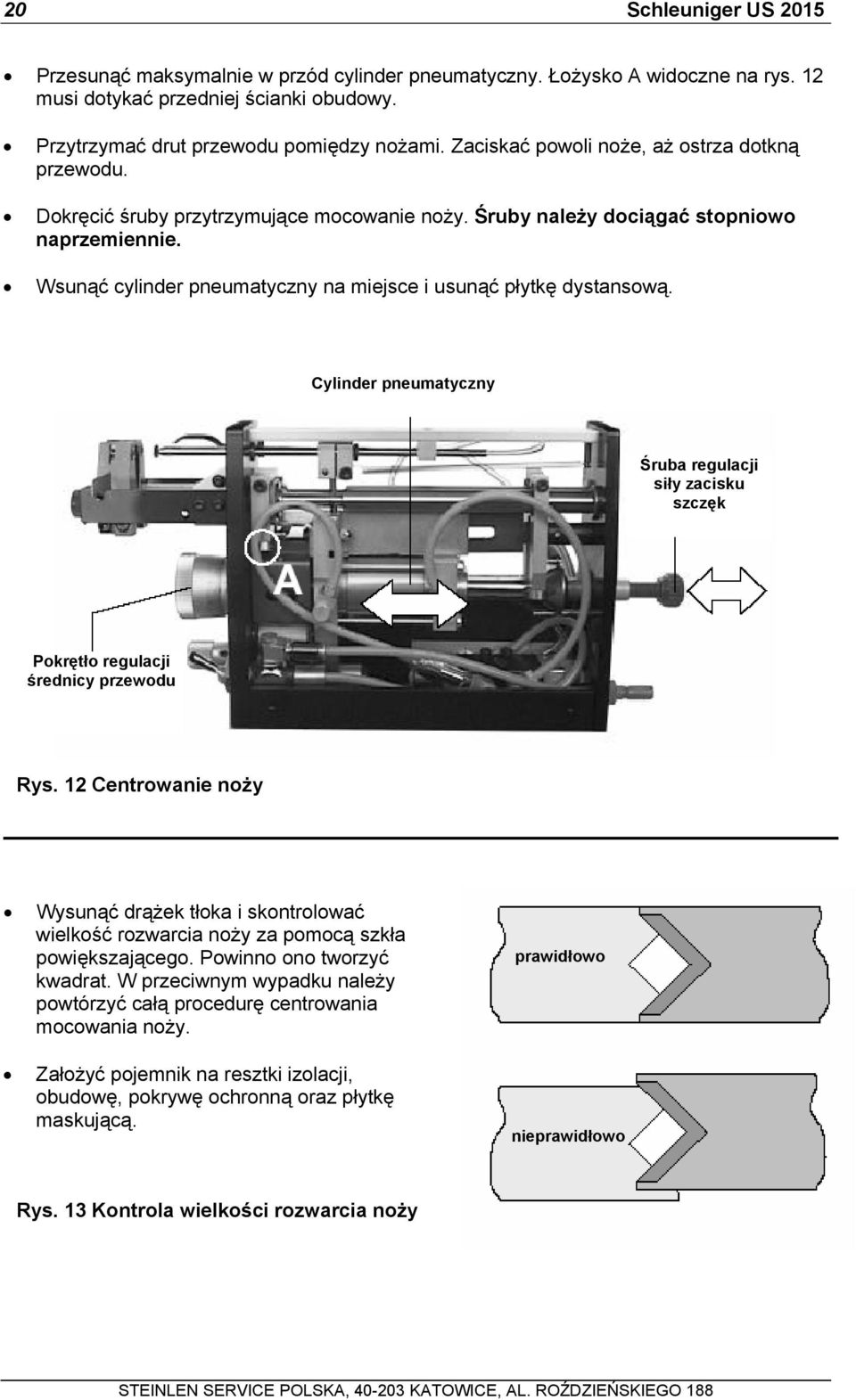

20 20 Schleuniger US 2015 Przesunąć maksymalnie w przód cylinder pneumatyczny. Łożysko A widoczne na rys. 12 musi dotykać przedniej ścianki obudowy. Przytrzymać drut przewodu pomiędzy nożami. Zaciskać powoli noże, aż ostrza dotkną przewodu. Dokręcić śruby przytrzymujące mocowanie noży. Śruby należy dociągać stopniowo naprzemiennie. Wsunąć cylinder pneumatyczny na miejsce i usunąć płytkę dystansową. Cylinder pneumatyczny Śruba regulacji siły zacisku szczęk Pokrętło regulacji średnicy przewodu Rys. 12 Centrowanie noży Wysunąć drążek tłoka i skontrolować wielkość rozwarcia noży za pomocą szkła powiększającego. Powinno ono tworzyć kwadrat. W przeciwnym wypadku należy powtórzyć całą procedurę centrowania mocowania noży. Założyć pojemnik na resztki izolacji, obudowę, pokrywę ochronną oraz płytkę maskującą. prawidłowo nieprawidłowo Rys. 13 Kontrola wielkości rozwarcia noży
21 Schleuniger US Centrowanie szczęk zaciskowych Przed przystąpieniem do pracy należy odłączyć UniStrip 2015 od instalacji pneumatycznej oraz pozostałych źródeł zasilania. Poniższe prace mogą być wykonywane wyłącznie przez specjalnie przeszkolonych w tym zakresie pracowników (pracownicy firmy Schleuniger, przeszkoleni pracownicy użytkownika). Przymiar Śruba radełkowana płytki centrującej Śruby Szczęki zaciskowe (2) Rys. 14 Odkręcenie śrub szczęk zaciskowych Zdjąć pojemnik na resztki izolacji, pokrywę ochronną oraz płytkę maskującą głowicy roboczej (por. rys. 10, str. 19). Zdjąć płytkę centrującą (por. rys. 1, str. 10). Poluzować śruby mocujące szczęk zaciskowych. Przesunąć drążek tłoka ze śrubą regulacji siły zacisku szczęk (por. rys. 12, str. 20). Przymocować przymiar za pomocą śruby radełkowanej płytki centrującej, przesuwając go jednocześnie w górę do oporu.
22 22 Schleuniger US 2015 Docisnąć obie szczęki do mosiężnej końcówki przymiaru, przesuwając je jednocześnie do przodu. Przymiar Szczęki zaciskowe Rys. 15 Centrowanie szczęk zaciskowych Przykręcić śruby mocujące szczęki. Śruby należy dociągać stopniowo naprzemiennie. Zdjąć przymiar. Założyć płytkę centrującą, płytkę maskującą, pokrywę ochronną oraz pojemnik na resztki izolacji.
23 Schleuniger US Regulacja wyzwalacza Przed przystąpieniem do pracy należy odłączyć UniStrip 2015 od instalacji pneumatycznej oraz pozostałych źródeł zasilania. Poniższe prace mogą być wykonywane wyłącznie przez specjalnie przeszkolonych w tym zakresie pracowników (pracownicy firmy Schleuniger, przeszkoleni pracownicy użytkownika). Zdjąć pojemnik na resztki izolacji, pokrywę ochronną oraz obudowę (por. rys. 10, str. 19). Ustawić długość odizolowywania na 1 mm. Pokrętło regulacji długości odizolowywania Rys. 16 Regulacja wyzwalacza Przesunąć maksymalnie w przód cylinder pneumatyczny wraz z drążkiem tłoka (por. rys. 12, str. 20). Szczęki oraz noże są całkowicie zamknięte. Poluzować śrubę A mocującą wysięgnik czujnika transportu kabla (por. rys. 17).
24 24 Schleuniger US 2015 Przesunąć nieznacznie w tył wysięgnik czujnika transportu kabla i wyciągnąć wyzwalacz, znajdujący się na jego końcu. Wyzwalacz Wysięgnik czujnika transportu Wyciągnąć wyzwalacz na zewnątrz Przesunąć w tył wysięgnik Mocowanie wysięgnika czujnika transportu kabla Rys. 17 Wysięgnik czujnika transportu z wyzwalaczem Ostrożnie ponownie przesunąć w przód wysięgnik czujnika transportu kabla tak, aby wyzwalacz lekko dotykał zamknięte noże. Dokręcić śrubę A. Założyć obudowę oraz pokrywę ochronną. Opróżnić i założyć pojemnik na resztki izolacji.
25 Schleuniger US Hamulec sterujący Odizolowywanie składa się zasadniczo z następujących czterech faz, w kolejności: 1. Noże centrują przewód, 2. Szczęki zaciskają się wokół przewodu i przytrzymują go, 3. Noże nacinają izolację na zadaną głębokość, 4. Następuje ściągnięcie izolacji. Wszystkie powyższe operacje są wykonywane za pomocą jednego cylindra pneumatycznego. Bez obecności hamulca sterującego, wszystkie te operacje zostałyby wykonane jednocześnie. Hamulec sterujący służy do opóźnienia wykonania dwóch ostatnich operacji, a przez to do zachowania następującej kolejności wykonywania funkcji: centrowanie, zaciskanie, nacięcie i ściągnięcie. Składa się on z dwóch klocków hamulcowych zaciskających się na ślizgaczu. Oba klocki hamulcowe dociska do ślizgacza sprężyna. Siłę hamowania reguluje się poprzez zmianę siły docisku sprężyny. Tym samym ma ona wpływ na działanie urządzenia i zapewnia poprawność całego procesu odizolowywania. Regulacja hamulca sterującego Regulacja hamulca sterującego jest na przykład konieczna w sytuacji, gdy przewód zsuwa się ze szczęk podczas usuwania izolacji, a śruba regulacji siły zacisku szczęk jest przykręcona do oporu (por. rys. 1, str. 10). W tym wypadku jedynym wyjściem jest zwiększenie siły hamowania hamulca sterującego. Z biegiem czasu okładziny hamulcowe zużywają się. Powierzchnia cierna staje się gładsza, przez co zwiększa się powierzchnia przylegania. W rezultacie zwiększa się siła hamowania i wydłuża się czas potrzebny do odizolowania przewodu. W tym wypadku należy zmniejszyć siłę hamowania. 2 mm Jeśli z jakichś powodów siła hamowania jest źle ustawiona, można przywrócić ustawienia domyślne. W tym wypadku nakrętka regulacji siły hamowania (por. rys. 19) znajdować się w odległości ok. 2 mm od końca śruby. Klocek hamulcowy Nakrętka regulacji siły hamowania Rys. 18 Ustawienia domyślne hamulca sterującego
26 26 Schleuniger US 2015 Przed przystąpieniem do pracy należy odłączyć UniStrip 2015 od źródła zasilania. Poniższe prace mogą być wykonywane wyłącznie przez specjalnie przeszkolonych w tym zakresie pracowników (pracownicy firmy Schleuniger, przeszkoleni pracownicy użytkownika). Niewłaściwe ustawienie siły hamowania może doprowadzić do uszkodzenia US Dlatego poniższe prace powinni przeprowadzać wyłącznie pracownicy bardzo dobrze znający układ mechaniczny automatu US Należy przede wszystkim upewnić się, że siła hamowania nie jest zbyt duża. Zdjąć pokrywę ochronną. Obrócić nakrętkę regulacji siły hamowania w żądanym kierunku: Zgodnie z ruchem wskazówek zegara Przeciwnie do ruchu wskazówek zegara Siła nacisku na przewód zwiększenie zmniejszenie Siła cięcia zwiększenie zmniejszenie Prędkość odizolowywania zmniejszenie zwiększenie Siła usuwania izolacji zmniejszenie zwiększenie ślizgacz klocki hamulcowe Nakrętka regulacji siły zacisku Rys. 19 Regulacja hamulca sterującego Włączyć zasilanie i wykonać kabel próbny. W wypadku stwierdzenia złego ustawienia siły zaciskania, powtórzyć całą procedurę. Założyć pokrywę ochronną.
27 Schleuniger US USUWANIE USTEREK Rodzaj usterki Zniszczony przewód Słaba jakość cięcia Zbyt długa praca Przewód spada podczas odizolowywania lub długość ściągania izolacji jest Prawdopodobna przyczyna wystąpienia usterki Ustawiono zbyt małą średnicę przewodu. Zbyt luźno lub nieprawidłowo zamocowane noże. Sposób usunięcia usterki Zwiększyć nieznacznie średnicę przewodu (por. pokrętło regulacji średnicy przewodu, str. 10) Lekko poluzować śruby mocujące noże, maksymalnie docisnąć noże i przykręcić śruby (por. pkt. Wymiana noży, str. 17) Niewycentrowane noże. Wycentrować noże (por. str. 19) Zużyte noże. Za niskie ciśnienie powietrza na wejściu. Źle ustawiony hamulec sterujący. Zabrudzone rowki na wewnętrznych częściach szczęk. Za mała siła zacisku szczęk. Wymienić noże (por. pkt. Wymiana noży, str. 17) Sprawdzić ciśnienie na wejściu. Powinno ono wynosić 4-6 atmosfer. Wyregulować hamulec sterujący (por. str. 25) Oczyścić szczęki (por. pkt. Konserwacja, str. 15). Zwiększyć siłę zacisku szczęk (por. pkt. Śruba regulacji siły zacisku szczęk str. 9). za krótka Twarda izolacja przewodu. Zastosować szczęki diamentowe (opcja). Szczęki miażdżą izolację Miękka izolacja przewodu. Zmniejszyć do minimum siłę zacisku szczęk (por. pkt. Śruba regulacji siły zacisku szczęk str. 9).
28 28 Schleuniger US 2015 DANE TECHNICZNE Dopuszczalna średnica kabla 0,03 do 2,08 mm² (AWG 32-14) Długość odizolowywania Maksymalna średnica izolacji Wydajność Długość cyklu roboczego Zasilanie do 20 mm 3,2 mm 3600 szt./godz. 0,3 s czyste i suche sprężone powietrze 4-6 atm Złącze Maks. zużycie sprężonego powietrza Poziom hałasu Waga Wymiary Obrabiane materiały Obrabiane przewody Wielkość podziałki na skali długości odizolowywania Wielkość podziałki na skali średnicy przewodu Wielkość podziałki na skali długości ściągania izolacji Rodzaj materiału z którego wykonano noże odizolowujące Szybkozłącze typu Kunke 0,28l/cykl roboczy dla ciśnienia 6 atm < 75 db (A) 2 kg (dł. 265 x szer. 70 x wys. 135 mm) PCV, tefcel, teflon, kynar, itp. drut, linka 0,5 mm 0,01 mm 2 mm Stal narzędziowa Niniejsze dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
29 Schleuniger US SCHEMAT INSTALACJI PNEUMATYCZNEJ 1 zawór zwrotny 2 wyzwalacz 3 zawór specjalny SP tłumik 4645 U M5 5 wyłącznik główny zawór łączący dysza wydmuchu
30 30 Schleuniger US 2015 CZĘŚCI ZAPASOWE WYPOSAŻENIE OPCJONALNE Części zapasowe Oznaczenie Nazwa A wyzwalacz A zacisk sprężynowy wyzwalacza A nóż stalowy typu V A BN-272/M3x6 nakrętka, mocowanie noży śruba, mocowanie noży
31 Schleuniger US A lewa szczęka A prawa szczęka AB-0347 płytka centrująca (4 części) A śruba regulacji siły zacisku szczęk
32 32 Schleuniger US 2015 Wyposażenie opcjonalne Oznaczenie Nazwa A H nóż ze stali utwardzonej A noże kształtowe noże specjalne A D szczęka diamentowa, lewa A D szczęka diamentowa, prawa
33 Schleuniger US WIDOK ZESPOŁU ROZEBRANEGO
34 34 Schleuniger US 2015
35 Schleuniger US Oznaczenie części na rysunku zespołu rozebranego
36 36 Schleuniger US 2015
37 Schleuniger US
Demontaż. Uwaga: Regulacja napięcia paska zębatego może być wykonywana tylko przy zimnym silniku.
Demontaż Regulacja napięcia paska zębatego może być wykonywana tylko przy zimnym silniku. Zdemontować dźwiękochłonną osłonę silnika wyciągając ją do góry -strzałki-. Odłączyć elastyczny przewód cieczy
