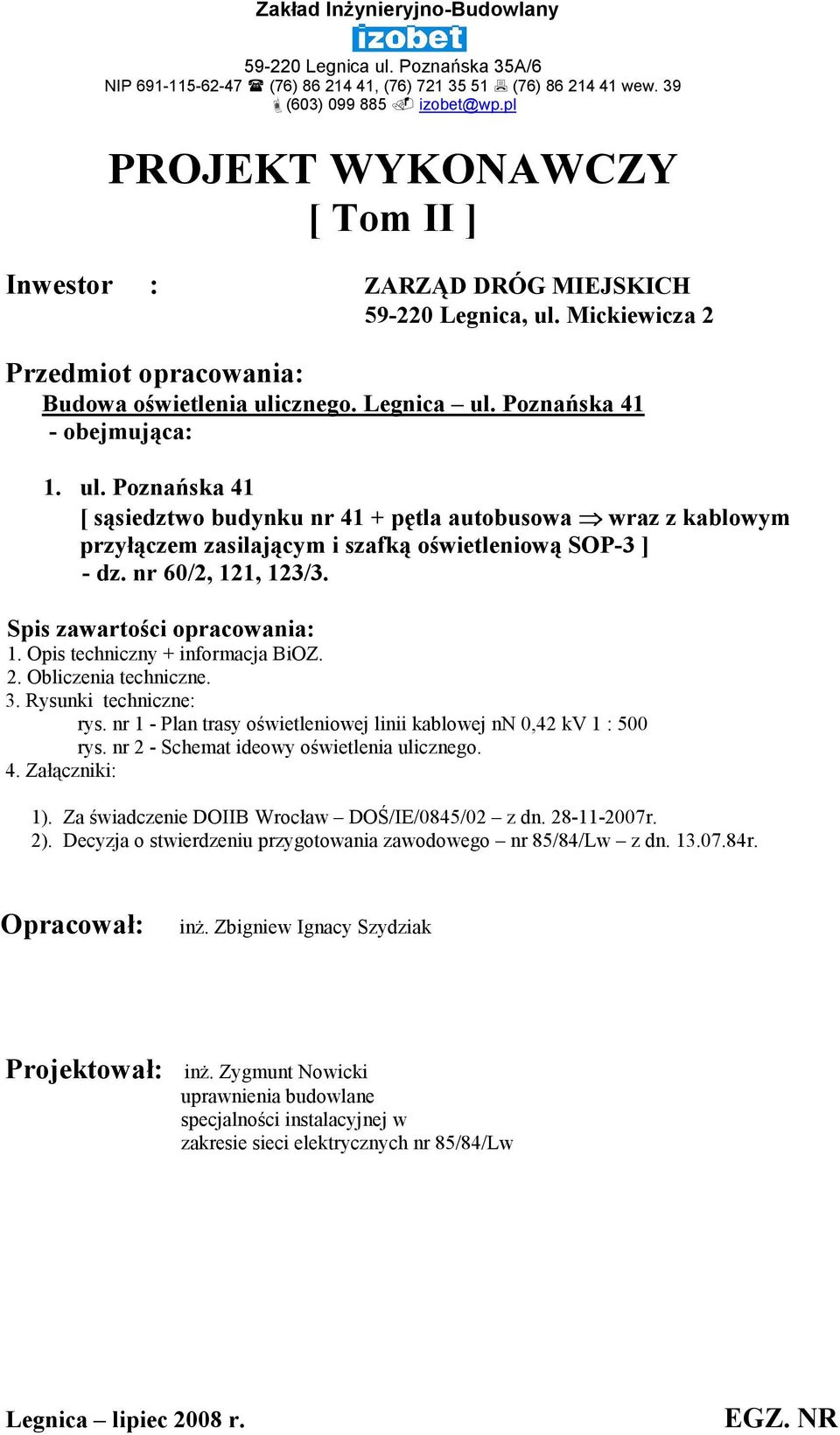

1 Zakład InŜynieryjno-Budowlany Legnica ul. Poznańska 35A/6 NIP (76) , (76) (76) wew. 39 (603) PROJEKT WYKONAWCZY [ Tom II ] Inwestor : ZARZĄD DRÓG MIEJSKICH Legnica, ul. Mickiewicza 2 Przedmiot opracowania: Budowa oświetlenia ulicznego. Legnica ul. Poznańska 41 - obejmująca: 1. ul. Poznańska 41 [ sąsiedztwo budynku nr 41 + pętla autobusowa wraz z kablowym przyłączem zasilającym i szafką oświetleniową SOP-3 ] - dz. nr 60/2, 121, 123/3. Spis zawartości opracowania: 1. Opis techniczny + informacja BiOZ. 2. Obliczenia techniczne. 3. Rysunki techniczne: rys. nr 1 - Plan trasy oświetleniowej linii kablowej nn 0,42 kv 1 : 500 rys. nr 2 - Schemat ideowy oświetlenia ulicznego. 4. Załączniki: 1). Za świadczenie DOIIB Wrocław DOŚ/IE/0845/02 z dn r. 2). Decyzja o stwierdzeniu przygotowania zawodowego nr 85/84/Lw z dn r. Opracował: inŝ. Zbigniew Ignacy Szydziak Projektował: inŝ. Zygmunt Nowicki uprawnienia budowlane specjalności instalacyjnej w zakresie sieci elektrycznych nr 85/84/Lw Legnica lipiec 2008 r. EGZ. NR

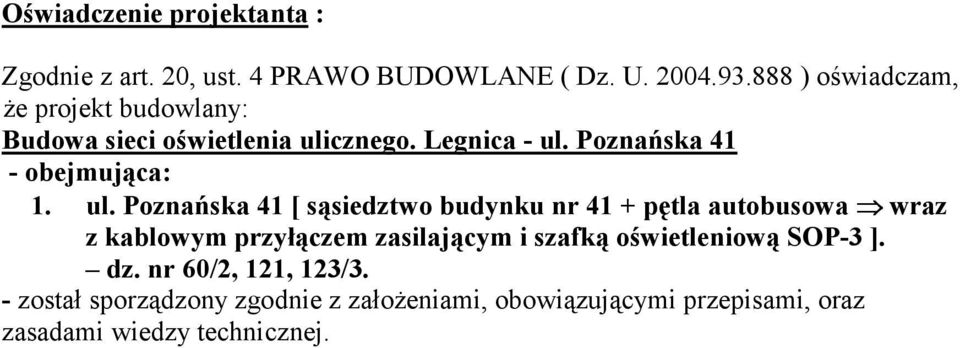

2 Oświadczenie projektanta : Zgodnie z art. 20, ust. 4 PRAWO BUDOWLANE ( Dz. U ) oświadczam, Ŝe projekt budowlany: Budowa sieci oświetlenia ulicznego. Legnica - ul. Poznańska 41 - obejmująca: 1. ul. Poznańska 41 [ sąsiedztwo budynku nr 41 + pętla autobusowa wraz z kablowym przyłączem zasilającym i szafką oświetleniową SOP-3 ]. dz. nr 60/2, 121, 123/3. - został sporządzony zgodnie z załoŝeniami, obowiązującymi przepisami, oraz zasadami wiedzy technicznej.

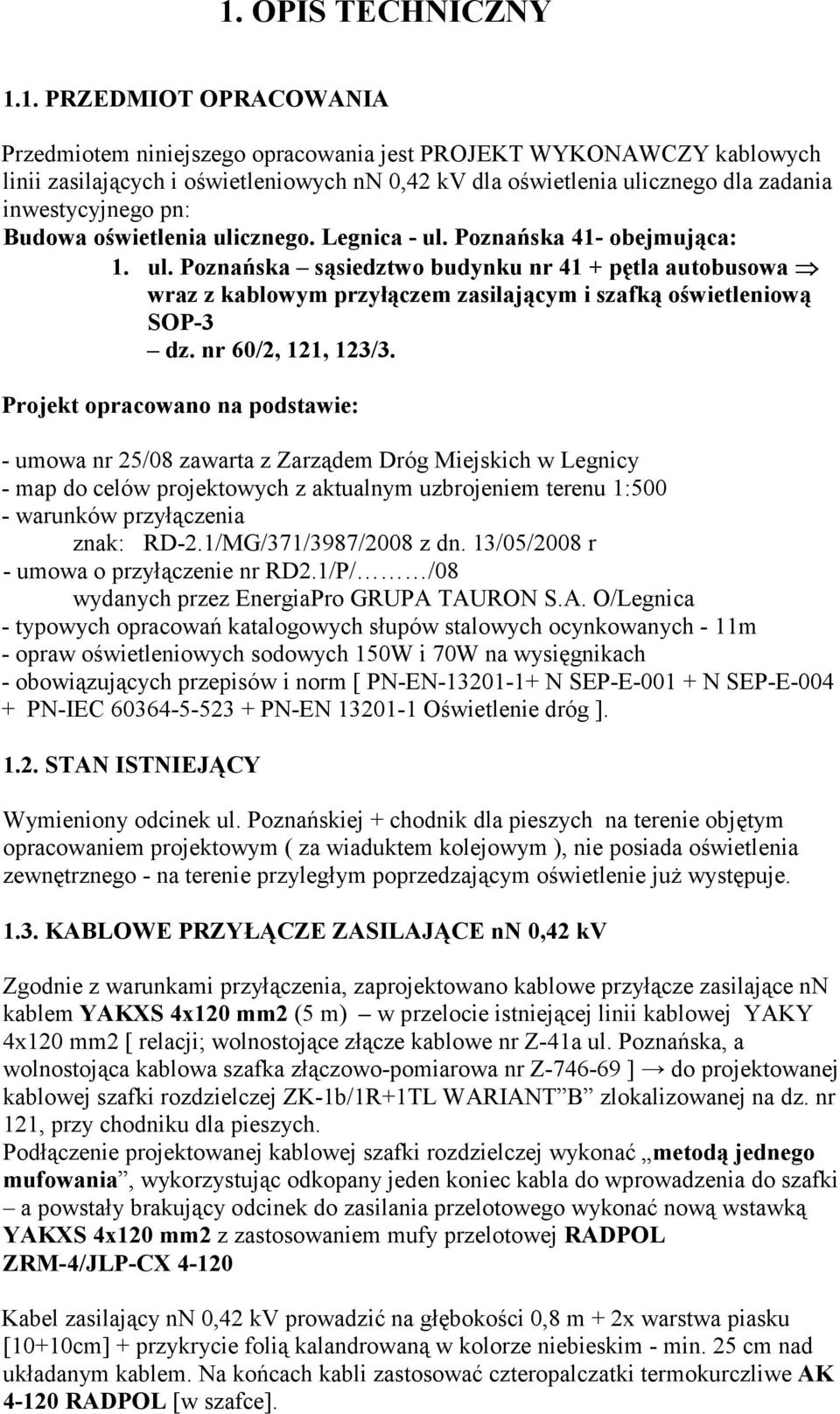

3 1. OPIS TECHNICZNY 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest PROJEKT WYKONAWCZY kablowych linii zasilających i oświetleniowych nn 0,42 kv dla oświetlenia ulicznego dla zadania inwestycyjnego pn: Budowa oświetlenia ulicznego. Legnica - ul. Poznańska 41- obejmująca: 1. ul. Poznańska sąsiedztwo budynku nr 41 + pętla autobusowa wraz z kablowym przyłączem zasilającym i szafką oświetleniową SOP-3 dz. nr 60/2, 121, 123/3. Projekt opracowano na podstawie: - umowa nr 25/08 zawarta z Zarządem Dróg Miejskich w Legnicy - map do celów projektowych z aktualnym uzbrojeniem terenu 1:500 - warunków przyłączenia znak: RD-2.1/MG/371/3987/2008 z dn. 13/05/2008 r - umowa o przyłączenie nr RD2.1/P/ /08 wydanych przez EnergiaPro GRUPA TAURON S.A. O/Legnica - typowych opracowań katalogowych słupów stalowych ocynkowanych - 11m - opraw oświetleniowych sodowych 150W i 70W na wysięgnikach - obowiązujących przepisów i norm [ PN-EN N SEP-E N SEP-E PN-IEC PN-EN Oświetlenie dróg ] STAN ISTNIEJĄCY Wymieniony odcinek ul. Poznańskiej + chodnik dla pieszych na terenie objętym opracowaniem projektowym ( za wiaduktem kolejowym ), nie posiada oświetlenia zewnętrznego - na terenie przyległym poprzedzającym oświetlenie juŝ występuje KABLOWE PRZYŁĄCZE ZASILAJĄCE nn 0,42 kv Zgodnie z warunkami przyłączenia, zaprojektowano kablowe przyłącze zasilające nn kablem YAKXS 4x120 mm2 (5 m) w przelocie istniejącej linii kablowej YAKY 4x120 mm2 [ relacji; wolnostojące złącze kablowe nr Z-41a ul. Poznańska, a wolnostojąca kablowa szafka złączowo-pomiarowa nr Z ] do projektowanej kablowej szafki rozdzielczej ZK-1b/1R+1TL WARIANT B zlokalizowanej na dz. nr 121, przy chodniku dla pieszych. Podłączenie projektowanej kablowej szafki rozdzielczej wykonać metodą jednego mufowania, wykorzystując odkopany jeden koniec kabla do wprowadzenia do szafki a powstały brakujący odcinek do zasilania przelotowego wykonać nową wstawką YAKXS 4x120 mm2 z zastosowaniem mufy przelotowej RADPOL ZRM-4/JLP-CX Kabel zasilający nn 0,42 kv prowadzić na głębokości 0,8 m + 2x warstwa piasku [10+10cm] + przykrycie folią kalandrowaną w kolorze niebieskim - min. 25 cm nad układanym kablem. Na końcach kabli zastosować czteropalczatki termokurczliwe AK RADPOL [w szafce].

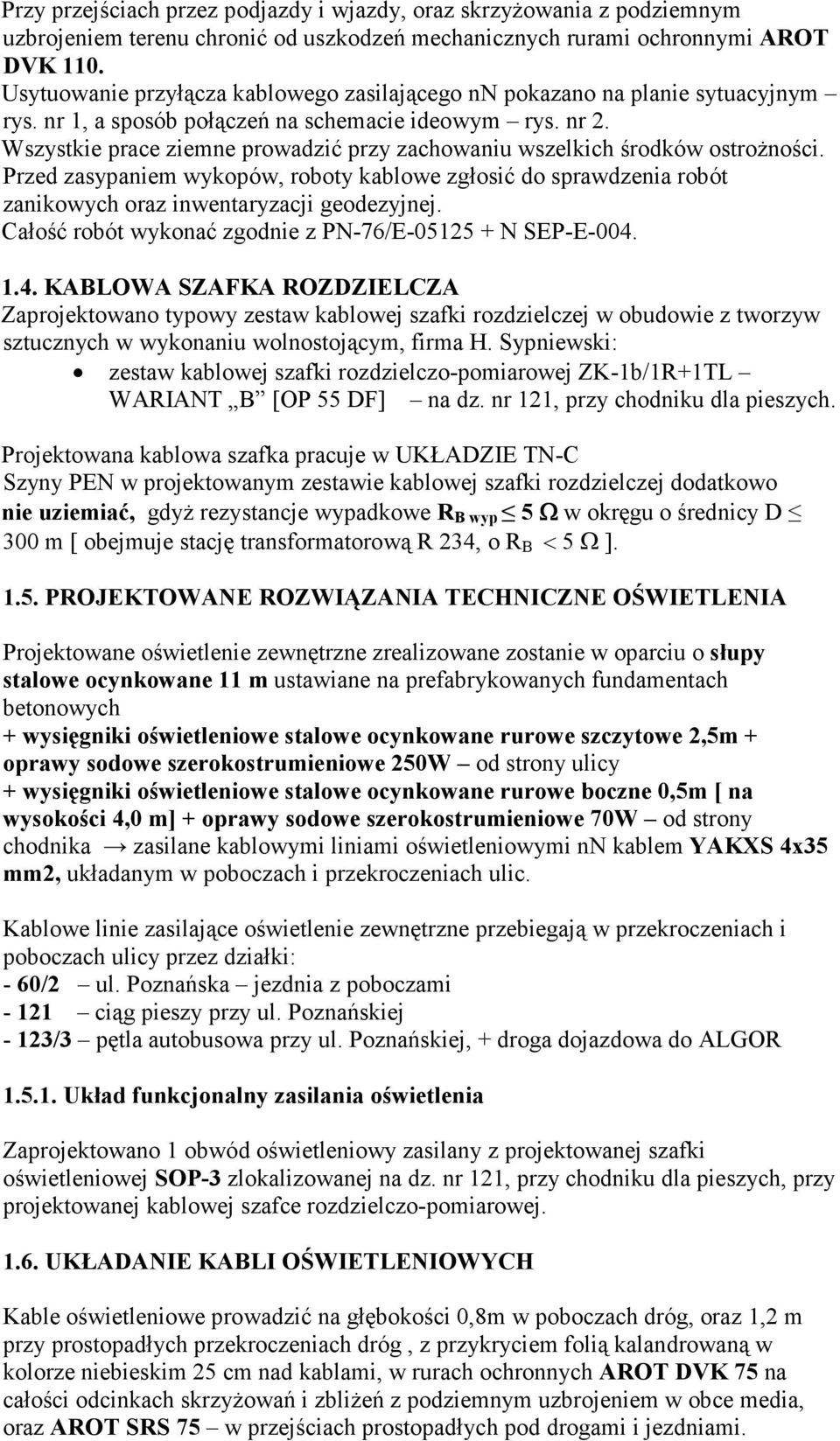

4 Przy przejściach przez podjazdy i wjazdy, oraz skrzyŝowania z podziemnym uzbrojeniem terenu chronić od uszkodzeń mechanicznych rurami ochronnymi AROT DVK 110. Usytuowanie przyłącza kablowego zasilającego nn pokazano na planie sytuacyjnym rys. nr 1, a sposób połączeń na schemacie ideowym rys. nr 2. Wszystkie prace ziemne prowadzić przy zachowaniu wszelkich środków ostroŝności. Przed zasypaniem wykopów, roboty kablowe zgłosić do sprawdzenia robót zanikowych oraz inwentaryzacji geodezyjnej. Całość robót wykonać zgodnie z PN-76/E N SEP-E KABLOWA SZAFKA ROZDZIELCZA Zaprojektowano typowy zestaw kablowej szafki rozdzielczej w obudowie z tworzyw sztucznych w wykonaniu wolnostojącym, firma H. Sypniewski: zestaw kablowej szafki rozdzielczo-pomiarowej ZK-1b/1R+1TL WARIANT B [OP 55 DF] na dz. nr 121, przy chodniku dla pieszych. Projektowana kablowa szafka pracuje w UKŁADZIE TN-C Szyny PEN w projektowanym zestawie kablowej szafki rozdzielczej dodatkowo nie uziemiać, gdyŝ rezystancje wypadkowe R B wyp 5 Ω w okręgu o średnicy D 300 m [ obejmuje stację transformatorową R 234, o R B < 5 Ω ] PROJEKTOWANE ROZWIĄZANIA TECHNICZNE OŚWIETLENIA Projektowane oświetlenie zewnętrzne zrealizowane zostanie w oparciu o słupy stalowe ocynkowane 11 m ustawiane na prefabrykowanych fundamentach betonowych + wysięgniki oświetleniowe stalowe ocynkowane rurowe szczytowe 2,5m + oprawy sodowe szerokostrumieniowe 250W od strony ulicy + wysięgniki oświetleniowe stalowe ocynkowane rurowe boczne 0,5m [ na wysokości 4,0 m] + oprawy sodowe szerokostrumieniowe 70W od strony chodnika zasilane kablowymi liniami oświetleniowymi nn kablem YAKXS 4x35 mm2, układanym w poboczach i przekroczeniach ulic. Kablowe linie zasilające oświetlenie zewnętrzne przebiegają w przekroczeniach i poboczach ulicy przez działki: - 60/2 ul. Poznańska jezdnia z poboczami ciąg pieszy przy ul. Poznańskiej - 123/3 pętla autobusowa przy ul. Poznańskiej, + droga dojazdowa do ALGOR Układ funkcjonalny zasilania oświetlenia Zaprojektowano 1 obwód oświetleniowy zasilany z projektowanej szafki oświetleniowej SOP-3 zlokalizowanej na dz. nr 121, przy chodniku dla pieszych, przy projektowanej kablowej szafce rozdzielczo-pomiarowej UKŁADANIE KABLI OŚWIETLENIOWYCH Kable oświetleniowe prowadzić na głębokości 0,8m w poboczach dróg, oraz 1,2 m przy prostopadłych przekroczeniach dróg, z przykryciem folią kalandrowaną w kolorze niebieskim 25 cm nad kablami, w rurach ochronnych AROT DVK 75 na całości odcinkach skrzyŝowań i zbliŝeń z podziemnym uzbrojeniem w obce media, oraz AROT SRS 75 w przejściach prostopadłych pod drogami i jezdniami.

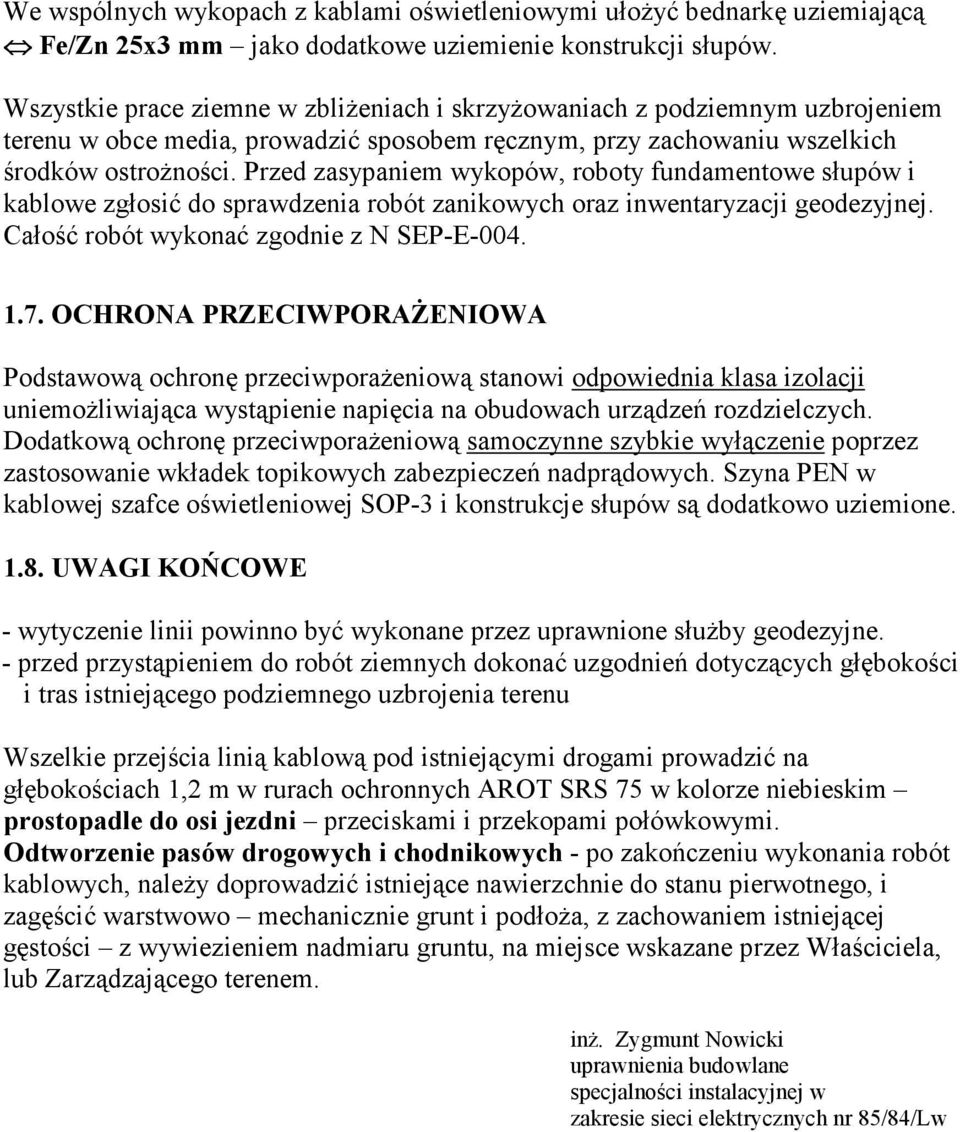

5 We wspólnych wykopach z kablami oświetleniowymi ułoŝyć bednarkę uziemiającą Fe/Zn 25x3 mm jako dodatkowe uziemienie konstrukcji słupów. Wszystkie prace ziemne w zbliŝeniach i skrzyŝowaniach z podziemnym uzbrojeniem terenu w obce media, prowadzić sposobem ręcznym, przy zachowaniu wszelkich środków ostroŝności. Przed zasypaniem wykopów, roboty fundamentowe słupów i kablowe zgłosić do sprawdzenia robót zanikowych oraz inwentaryzacji geodezyjnej. Całość robót wykonać zgodnie z N SEP-E OCHRONA PRZECIWPORAśENIOWA Podstawową ochronę przeciwporaŝeniową stanowi odpowiednia klasa izolacji uniemoŝliwiająca wystąpienie napięcia na obudowach urządzeń rozdzielczych. Dodatkową ochronę przeciwporaŝeniową samoczynne szybkie wyłączenie poprzez zastosowanie wkładek topikowych zabezpieczeń nadprądowych. Szyna PEN w kablowej szafce oświetleniowej SOP-3 i konstrukcje słupów są dodatkowo uziemione UWAGI KOŃCOWE - wytyczenie linii powinno być wykonane przez uprawnione słuŝby geodezyjne. - przed przystąpieniem do robót ziemnych dokonać uzgodnień dotyczących głębokości i tras istniejącego podziemnego uzbrojenia terenu Wszelkie przejścia linią kablową pod istniejącymi drogami prowadzić na głębokościach 1,2 m w rurach ochronnych AROT SRS 75 w kolorze niebieskim prostopadle do osi jezdni przeciskami i przekopami połówkowymi. Odtworzenie pasów drogowych i chodnikowych - po zakończeniu wykonania robót kablowych, naleŝy doprowadzić istniejące nawierzchnie do stanu pierwotnego, i zagęścić warstwowo mechanicznie grunt i podłoŝa, z zachowaniem istniejącej gęstości z wywiezieniem nadmiaru gruntu, na miejsce wskazane przez Właściciela, lub Zarządzającego terenem. inŝ. Zygmunt Nowicki uprawnienia budowlane specjalności instalacyjnej w zakresie sieci elektrycznych nr 85/84/Lw

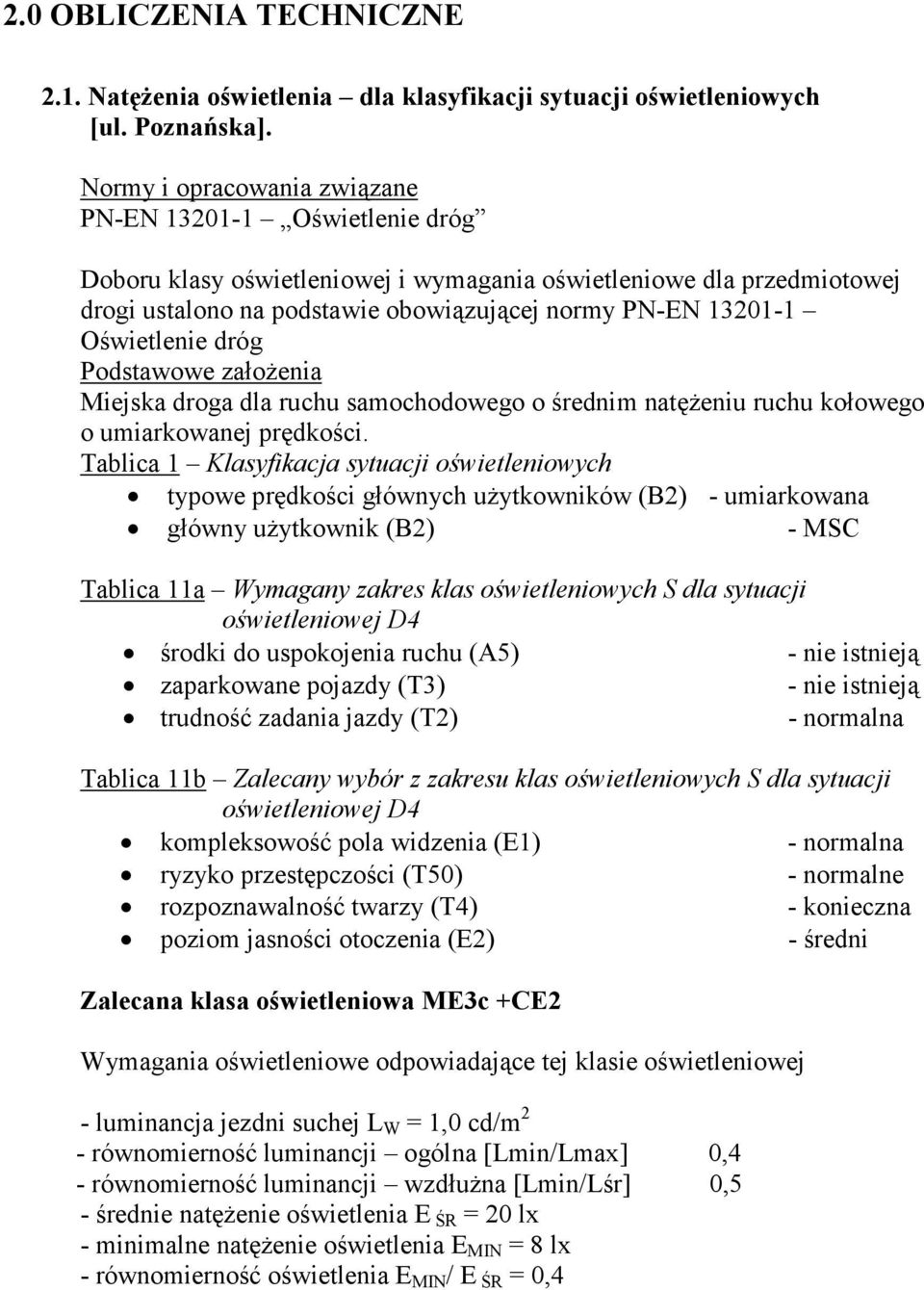

6 2.0 OBLICZENIA TECHNICZNE 2.1. NatęŜenia oświetlenia dla klasyfikacji sytuacji oświetleniowych [ul. Poznańska]. Normy i opracowania związane PN-EN Oświetlenie dróg Doboru klasy oświetleniowej i wymagania oświetleniowe dla przedmiotowej drogi ustalono na podstawie obowiązującej normy PN-EN Oświetlenie dróg Podstawowe załoŝenia Miejska droga dla ruchu samochodowego o średnim natęŝeniu ruchu kołowego o umiarkowanej prędkości. Tablica 1 Klasyfikacja sytuacji oświetleniowych typowe prędkości głównych uŝytkowników (B2) - umiarkowana główny uŝytkownik (B2) - MSC Tablica 11a Wymagany zakres klas oświetleniowych S dla sytuacji oświetleniowej D4 środki do uspokojenia ruchu (A5) - nie istnieją zaparkowane pojazdy (T3) - nie istnieją trudność zadania jazdy (T2) - normalna Tablica 11b Zalecany wybór z zakresu klas oświetleniowych S dla sytuacji oświetleniowej D4 kompleksowość pola widzenia (E1) - normalna ryzyko przestępczości (T50) - normalne rozpoznawalność twarzy (T4) - konieczna poziom jasności otoczenia (E2) - średni Zalecana klasa oświetleniowa ME3c +CE2 Wymagania oświetleniowe odpowiadające tej klasie oświetleniowej - luminancja jezdni suchej L W = 1,0 cd/m 2 - równomierność luminancji ogólna [Lmin/Lmax] 0,4 - równomierność luminancji wzdłuŝna [Lmin/Lśr] 0,5 - średnie natęŝenie oświetlenia E ŚR = 20 lx - minimalne natęŝenie oświetlenia E MIN = 8 lx - równomierność oświetlenia E MIN / E ŚR = 0,4

7 2.2. Obliczenia kryteriów oświetlenia chodnika, ścieŝki pieszo-rowerowej. Klasyfikacja sposobu oświetlenia chodnika, ścieŝki Kategoria drogi E Klasyfikacja sytuacji oświetleniowych C2 - główny uŝytkownik - P - piesi - dopuszczony uŝytkownik - C - rowerzyści - wykluczeni - M - ruch zmotoryzowany - S - wolno jadące pojazdy Zalecana klasa oświetleniowa S5 Wymagania oświetleniowe odpowiadające tej klasie oświetleniowej - średnie natęŝenie oświetlenia E ŚR = 3 lx - minimalne natęŝenie oświetlenia E MIN = 0,6 lx 2.3. Zestawienia mocy, prądy obliczeniowe. Moc przyłączeniowa Pp = 2,00 kw Zabezpieczenia liniowe w szafce oświetleniowej SOP-3 Pz = 2,00 [kw] Po = 2,00 [kw] 3 2,00*10 I OBL = = 3,11A 3 *400*0,93 Przyjęto zabezpieczenie przed licznikowe 3x 10A (WTn-00/10AgG) + rozłącznik FR A za licznikiem -w projektowanej kablowej szafce rozdzielczo-pomiarowej ZK-1b/1R+1TL [ze względu na stopniowanie] Sprawdzenie warunków samoczynnego szybkiego wyłączenia Parametry transformatora R 234 S N =400kVA, η=21,0/0,42 kv, U Z =4,5%, R T =0,0066Ω, X T =0,0167Ω, I B = 250 A gg Obwód zasilania kablowej szafki rozdzielczo-pomiarowej SOP-3 Przyjęto zwarcie 1-fazowe na zaciskach prądowych projektowane kablowej szafki rozdzielczo-pomiarowej, zasilającej szafkę oświetleniową SOP-3. ul. Poznańska.

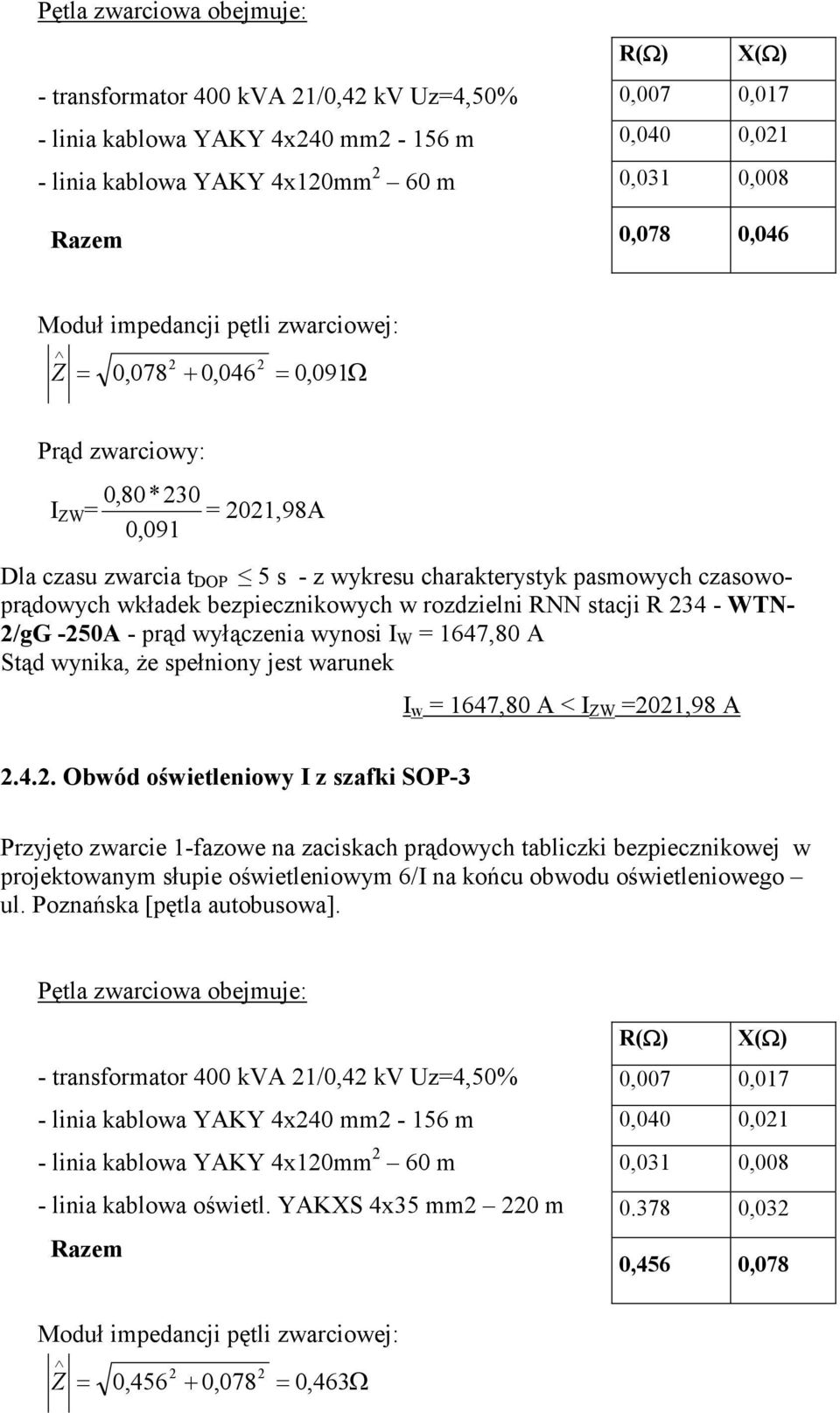

8 Pętla zwarciowa obejmuje: - transformator 400 kva 21/0,42 kv Uz=4,50% - linia kablowa YAKY 4x240 mm2-156 m - linia kablowa YAKY 4x120mm 2 60 m Razem R(Ω) X(Ω) 0,007 0,017 0,040 0,021 0,031 0,008 0,078 0,046 Moduł impedancji pętli zwarciowej: Z = 0, ,046 2 = 0,091Ω Prąd zwarciowy: I ZW = 0,80*230 = 2021,98A 0,091 Dla czasu zwarcia t DOP 5 s - z wykresu charakterystyk pasmowych czasowoprądowych wkładek bezpiecznikowych w rozdzielni RNN stacji R WTN- 2/gG -250A - prąd wyłączenia wynosi I W = 1647,80 A Stąd wynika, Ŝe spełniony jest warunek I w = 1647,80 A < I ZW =2021,98 A Obwód oświetleniowy I z szafki SOP-3 Przyjęto zwarcie 1-fazowe na zaciskach prądowych tabliczki bezpiecznikowej w projektowanym słupie oświetleniowym 6/I na końcu obwodu oświetleniowego ul. Poznańska [pętla autobusowa]. Pętla zwarciowa obejmuje: - transformator 400 kva 21/0,42 kv Uz=4,50% - linia kablowa YAKY 4x240 mm2-156 m - linia kablowa YAKY 4x120mm 2 60 m - linia kablowa oświetl. YAKXS 4x35 mm2 220 m Razem R(Ω) X(Ω) 0,007 0,017 0,040 0,021 0,031 0, ,032 0,456 0,078 Moduł impedancji pętli zwarciowej: Z = 0, ,078 2 = 0,463Ω

9 Prąd zwarciowy: I ZW = 0,80*230 = 397,41A 0,463 Dla czasu zwarcia t DOP 5 s - z wykresu charakterystyk pasmowych czasowoprądowych wkładek bezpiecznikowych WTN-00/gG -10A - prąd wyłączenia wynosi I W = 48,10 A Stąd wynika, Ŝe spełniony jest warunek I w = 48,10 A < I ZW =397,41 A Kabel zasilający YAKXS 4x35 mm2 ułoŝony w ziemi i w przepustach - I DD 35 = 94 A - wg PN-IEC :2001 Sprawdzenie działania urządzenia zabezpieczającego - muszą być spełnione warunki : I OBL I N I DD oraz gdzie: I 2 1,45 * I DD k 2 * I N 3,11 A 10 A 94 A 1,45 * I DD 1,6 * 10 A 1,45 * 94 A I OBL - obliczeniowy prąd obciąŝenia I N - prąd znamionowy urządzenia zabezpieczającego I DD - obciąŝalność prądowa długotrwała przewodu I 2 - prąd zadziałania urządzenia zabezpieczającego - współczynnik krotności zadziałania bezpieczników k 2 16,0 A 136,3 A Wniosek: Dla tak zastosowanego zabezpieczenia spełnione są warunki samoczynnego szybkiego wyłączenia zasilania badanych elementów zasilających (od transformatora do punktu załoŝonego zwarcia). Pętle zwarciowe obejmujące zasięg od transformatora do tabliczki bezpiecznikowej projektowanego słupa oświetleniowego nr 6/I, na końcu obwodu oświetleniowego spełniają warunki samoczynnego szybkiego wyłączenia. inŝ. Zygmunt Nowicki uprawnienia budowlane specjalności instalacyjnej w zakresie sieci elektrycznych nr 85/84/Lw

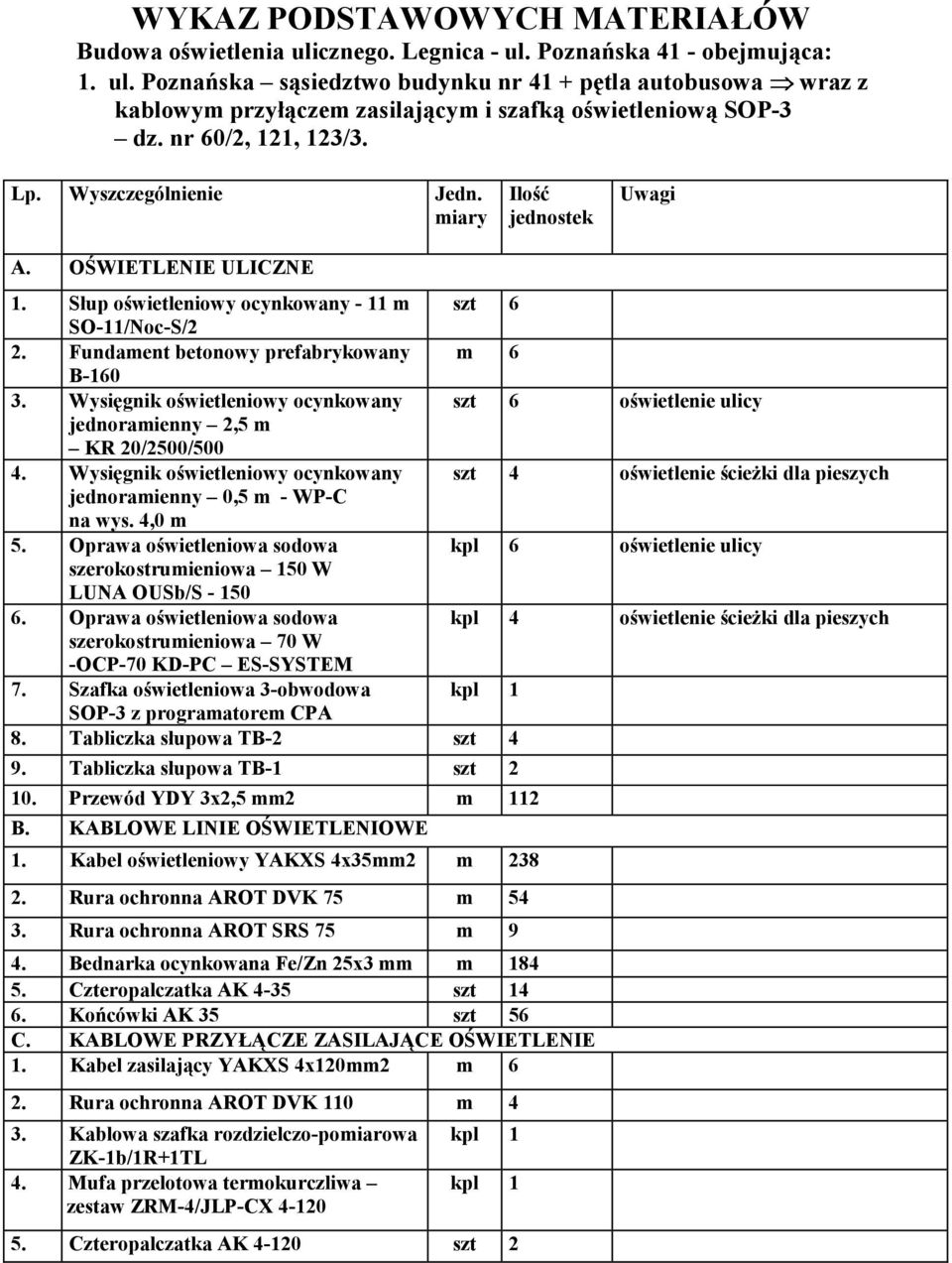

10 WYKAZ PODSTAWOWYCH MATERIAŁÓW Budowa oświetlenia ulicznego. Legnica - ul. Poznańska 41 - obejmująca: 1. ul. Poznańska sąsiedztwo budynku nr 41 + pętla autobusowa wraz z kablowym przyłączem zasilającym i szafką oświetleniową SOP-3 dz. nr 60/2, 121, 123/3. Lp. Wyszczególnienie Jedn. miary Ilość jednostek Uwagi A. OŚWIETLENIE ULICZNE 1. Słup oświetleniowy ocynkowany - 11 m szt 6 SO-11/Noc-S/2 2. Fundament betonowy prefabrykowany m 6 B Wysięgnik oświetleniowy ocynkowany szt 6 oświetlenie ulicy jednoramienny 2,5 m KR 20/2500/ Wysięgnik oświetleniowy ocynkowany szt 4 oświetlenie ścieŝki dla pieszych jednoramienny 0,5 m - WP-C na wys. 4,0 m 5. Oprawa oświetleniowa sodowa kpl 6 oświetlenie ulicy szerokostrumieniowa 150 W LUNA OUSb/S Oprawa oświetleniowa sodowa kpl 4 oświetlenie ścieŝki dla pieszych szerokostrumieniowa 70 W -OCP-70 KD-PC ES-SYSTEM 7. Szafka oświetleniowa 3-obwodowa kpl 1 SOP-3 z programatorem CPA 8. Tabliczka słupowa TB-2 szt 4 9. Tabliczka słupowa TB-1 szt Przewód YDY 3x2,5 mm2 m 112 B. KABLOWE LINIE OŚWIETLENIOWE 1. Kabel oświetleniowy YAKXS 4x35mm2 m Rura ochronna AROT DVK 75 m Rura ochronna AROT SRS 75 m 9 4. Bednarka ocynkowana Fe/Zn 25x3 mm m Czteropalczatka AK 4-35 szt Końcówki AK 35 szt 56 C. KABLOWE PRZYŁĄCZE ZASILAJĄCE OŚWIETLENIE 1. K Kabel zasilający YAKXS 4x120mm2 m 6 2. Rura ochronna AROT DVK 110 m 4 3. Kablowa szafka rozdzielczo-pomiarowa ZK-1b/1R+1TL 4. M Mufa przelotowa termokurczliwa ze zestaw ZRM-4/JLP-CX kpl 1 kpl 1 5. Czteropalczatka AK szt 2
