1 POLSKI INSTRUKCJA OBSŁUGI TLWIZOR LCD / TLWIZOR LD LCD / TLWIZOR PLAZMOWY Przed użyciem odbiornika należy uważnie przeczytać instrukcję. Po przeczytaniu warto ją zachować do dalszego wykorzystania w przyszłości.

2 HDMI, logo HDMI i High-Definition Multimedia Interface są znakami handlowymi lub zastrzeżonymi znakami handlowymi HDMI Licensing LLC. Należy używać śrub o długości mm (+0,5/-0,5) po stronie montażu ODBIORNIKA. (Tylko /7LH70**) Strona montażu odbiornika (z rozpórką prowadzącą) Strona montażu odbiornika (bez rozpórki prowadzącej) mm mm Rozpórka prowadząca Uchwyt ścienny (do kupienia osobno) RW0 RW0 AW-7LG0M AW-55LH0M (9/LU50** /9/LU0** /9/LH0** /9/LD** /9/LG**) AW-50PG60MS (6LG**/6LU50** /LF5**/LG*** /LG** /6/LH0**/ 6/LD**/ LH***/LH0**/ LH9**/LH50** /LH70**/LF5**) AW-60PG60MS (/7/LF5** //7/LG*** //7/LG** //7/LH0**/LD** //7//7LH*** //7//7LH0** //7//7LH9** //7//7LH50** //7//7LH70** //7LH90** ///7LF5**) (55LH50**) (50PS70**/50PS80** //50PQ5** /PQ65**/50PS65**) (60PS70**/60PS80**)

3 i AV MOD AKCSORIA Należy się upewnić, że do telewizora dołączone są następujące akcesoria. W przypadku braku któregokolwiek z nich, należy skontaktować się ze sprzedawcą, od którego kupiono ten produkt. A Twój telewizor może różnić się od pokazanego na ilustracji. MNU LIST LIST Q.VIW MUT MUT Q.VIW AV V MOD MOD NRGY POWR lub NRGY SAVING SA VING lub MARK MARK FAV POWR POWR ON/OFF ON/OFF TV/RAD TV/RAD AKCSORIA Q.MNU INFO GUID RTURN / XIT MARK FAV RATIO TIO W niektórych modelach ten element jest niedostępny. Instrukcja obsługi Rdzeń ferrytowy (W niektórych modelach ten element jest niedostępny.) Pilot zdalnego sterowania Przewód zasilający MODL TLWIZORÓW PLAZMOWYCH baterie Szmatka do czyszczenia Tą szmatką można wyczyścić ekran. *Jeśli na powierzchni widać plamę lub odcisk palca, należy delikatnie przetrzeć zabrudzenie specjalnie do tego przeznaczoną ściereczką czyszczącą. Podczas przecierania nie należy przyciskać ściereczki zbyt mocno, gdyż zbyt silny nacisk może spowodować zadrapania lub odbarwienie. x Uchwyt przewodów (str. ) lub Pokrywa ochronna (str. ) x śruby do montażu podstawy (Tylko 50PS70**/50PS80**/ /50PQ5**/PQ65**/50PS65**) (str. 6) Uchwyt systemu zarządzania przewodami (Tylko 50/60PS70**, 50/60PS80**) (str. ) MODL TLWIZORÓW LCD / MODL TLWIZORÓW LD LCD Uchwyt systemu zarządzania przewodami (Tylko /7//7LH70**) (str. ) x (Tylko 6LG**, /7/LF5**, /7/LG***, /7/LG**, 6//7/LH0**, 6/LD**,/7//7L H***, /7//7LH0**, /7//7LH9**, /7//7LH50**, /7LH90**, /LF5**) Pokrywka tyłu podstawy (Tylko 7//7LH70**) (str. ) x (Tylko 6LG**, /7/LF5**, /7/LG***, /7/LG**, /LF5**) Uchwyt przewodów (Tylko 9/LU0**, 9//6LU50**) (str. ) ś ruby do montażu podstawy (str. 5 do 8) (Tylko 9/LU50**) x x (Tylko 6LU50**) śrubka do przymocowania podstawy Uchwyt systemu (Tylko 6LG**, 6LU50**, /7/LF5**, zarządzania przewodami 6//7/LH0**, 6/LD**, /7/LG***, /7/LG**, (Tylko 9/LH0**, /7/LH***, /7/LH0**, 9/LD**, /7/LH9**, /7/LH50**, 9/LG**) /7LH70**, LH90**, /LF5**) (str. ) (str. 0) x 7 Mx0 (Tylko LH70**) x 8 Mx0 (Tylko 7LH70**) Mx6 x 8 (Tylko 7LH70**) x Mx0 Mx6 (Tylko LH70**) x x 5 lub lub (Tylko 9/LU0**) Tylna część nóżki Pokrywka (Tylko 9/LU0**) (str. 8) Pokrywa ochronna (Z wyjątkiem 9/LU0**, 9//6LU50**) (str. ) Śruba i uchwyt zabezpieczający przewodu zasilania (Tylko /7//7LH70**) (str. ) Przedłużacz USB (Tylko /7//7LH70**) Należy użyć dostarczonego przedłużacza USB, który został zaprojektowany specjalnie z myślą o płaskiej konstrukcji.

4 SPIS TRśCI SPIS TRśCI Akcesoria... PRZYGOTOWANI PRZYCISKI STRUJĄC NA PANLU PRZDNIM... INFORMACJ O PANLU TYLNYM... 6 MONTAż PODSTAWY... 5 DMONTAż PODSTAWY...9 MOCOWANI TLWIZORA DO BLATU...0 korzystanie z podstawy... 0 Ustawianie pozycji wy wietlacza...0 System ochrony Kensington...0 Informacja dotycząca bezpieczeństwa montażu.. Obrotowa podstawa... Aby użyć tylnej pokrywy podstawy... SYSTM ZARZĄDZANIA PRZWODAMI OBUDOWY TYLNJ... PRACA BZ PODSTAWY... Montaż na ścianie: Instalacja w poziomie... 5 Połączenie anteny... 6 KONFIGURACJA URZĄDZŃ ZWNĘTRZNYCH KONFIGURACJA ODBIORNIKA HD... 7 Instalowanie odtwarzacza DVD... 9 Konfiguracja magnetowidu... WKŁADANI MODUŁU CI... KONFIGUROWANI CYFROWGO WYJŚCIA AUDIO... 5 KONFIGURACJA SŁUCHAWK... 5 KONFIGURACJA INNGO ŹRÓDŁA A/V... 6 KONFIGURACJA WJŚCIA USB... 7 Konfiguracja komputera PC... 8 Konfiguracja ekranu dla trybu komputera..5 OGLĄDANI TLWIZJI/ PRZŁĄCZANI PROGRAMÓW Funkcje przycisków pilota zdalnego sterowania WŁĄCZANI TLWIZORA... 6 Wybieranie programu... 6 Regulacja głośności... 6 QUICK MNU (SZYBKI MNU)... 6 WYBIRANI I RGULACJA MNU KRANOWYCH... 6 Automatyczne dostrajanie programów Ręczne dostrajanie programów (W TRYBI CYFROWYM) Ręcczne dostrajanie programów (W TRYBI CYFROWYM) dycja programów... 7 Funkcja Wzmacniacz (W TRYBI CYFROWYM)...7 Aktual. oprog Diagnostyka INFORMACJ O MODUL CI (COMMON INTRFAC) Wywoływanie tablicy programów Konfiguracja ulubionych programów INPUT LIST (LISTA SYGNAŁÓW WJŚCIOWYCH) USŁUGI DANYCH... 8 INPUT LABL (TYKITA SYGNAŁU WJŚCIOWGO)... 8 SIMPL MANUAL (PROSTA INSTRUKCJA) AV MOD (TRYB AV) Inicjowanie (przywrócenie oryginalnych ustawień fabrycznych)...87 KORZYSTANI Z FUNKCJI BLUTOOTH Wskazówki dotyczące korzystania z funkcji Bluetooth KONFIGURACJA FUNKCJI BLUTOOTH USTAWIANI KODU PIN TLWIZORA...90 SŁUCHAWKI BLUTOOTH - Podłączanie nowych słuchawek Bluetooth9 - Podłączanie zarejestrowanych słuchawek Bluetooth Odłączanie słuchawek Bluetooth podczas ich używania Żądanie nawiązania połączenia z telewizorem wysyłane przez słuchawki Bluetooth...9 ZARZĄDZANI ZARJSTROWANYM URZĄDZNIM BLUTOOTH... 9 MY BLUTOOTH INFORMATION (INFORMACJ O MOIM URZĄDZNIU BLUTOOTH)...9 ODBIRANI ZDJĘĆ Z ZWNĘTRZNGO URZĄDZNIA BLUTOOTH...95 Słuchanie muzyki z zewnętrznego urządzenia Bluetooth...95 KORZYSTANI Z URZĄDZNIA USB Podczas podłączania urządzenia USB LISTA ZDJĘĆ LISTA MUZYKI...0 MOVI LIST (Lista filmów)...0 Kod rejestracji DivX...08 Deactivation (Dezaktywacja)...09

5 PG (LCTRONIC PROGRAMM GUID LKTRONICZNY PRZ- WODNIK PO PROGRAMACH) (W TRYBI CYFROWYM) Włączanie i wyłączanie funkcji PG... 0 Wybór programu... 0 Funkcje przycisków w trybie OBCNY/NASTĘPNY przewodnika po programach... 0 Funkcje przycisków w trybie 8 dni przewodnika po programach... Funkcje przycisków w trybie ustawiania daty Funkcje przycisków w polu rozszerzonego opisu... Funkcje przycisków w trybie ustawiania parametrów nagrywania/przypominania. Funkcje przycisków w trybie Schedule List (Zaplanowana lista)... KONTROLA OBRAZU KONTROLOWANI ROZMIARU OBRAZU (WSPÓŁCZYNNIKA PROPORCJI)... Picture Wizard (Kreator obrazu)...5 Oszczędzanie energii...6 WSTĘPN USTAWINIA OBRAZU -Ustawienia wstępne obrazu... 7 RĘCZNA RGULACJA OBRAZU - Tryb obrazu-użytkownik Opcja... 8 TCHNOLOGIA POPRAWIANIA JAKOŚCI OBRAZU... 9 Sterowanie obrazem na poziomie eksperta... 0 RSTOWANI OBRAZU... Lokalne przyciemnianie diod... WSKAŹNIK ZASILANIA... Metoda ISM (Minimalizacja obrazów pozostających)... 5 Demo mode (Tryb demonstracji)... 6 Mode setting (Ustawianie trybu)...7 RGULACJA DŹWIĘKU I USTAW- IANI JĘZYKA AUTOMATYCZNY POZIOM GŁOŚNOŚCI... 8 CLAR VOIC II (Czysty głos II)...9 WSTĘPN USTAWINIA DŹWIĘKU TRYB DŹWIĘKU... 0 GULACJA DŹWIĘKU-TRYB UŻYTKOWNIKA... FUNKCJA SRS TRUSURROUND XT... Regulacja balansu... Włączanie/wyłączanie głośników telewizora DTV Audio setting (Ustawienia dźwięku telewizji cyfrowej) (TYLKO W TRYBI CYFROWYM)... WYBÓR CYFROWGO WYJŚCIA AUDIO.. RSTOWANI AUDIO...5 Audio description (Opis audio)(tylko W TRYBI CYFROWYM)...6 I/II - Odbiór stereo/dual (Tylko w trybie analogowym) Odbiór w trybie NICAM (Tylko w trybie analogowym) Głośnik Wybór wyj cia dľwiíku... 8 Menu ekranowe Wybór języka/kraju... 9 WYBÓR JĘZYKA (TYLKO W TRYBI CYFROWYM)... 0 USTAWINI CZASU Ustawianie zegara... USTAWINI AUTOMATYCZNGO WŁĄCZANIA/ WYŁĄCZANIA WŁĄCZNIKA CZASOWGO... USTAWINI PROGRAMATORA TRYBU UŚPINIA... KONTROLA RODZICILSKA/OCNY USTAWIANI HASŁA I BLADY SYSTMU BLOWANI PROGRAMÓW... 5 KONTROLA RODZICILSKA(TYLKO W TRY- BI CYFROWYM)(TYLKO W TRYBI CYFROWYM)... 6 BLOWANI WJŚCIA ZWNĘTRZNGO...7 Blokada Przycisków... 8 Teletekst Włączanie i włączanie... 9 Tryb SIMPL... 9 Tryb TOP... 9 Tryb FASTXT Specjalne funkcje teletekstu CYFROWY TLTKST TLTKST W RAMACH USŁUGI CYFROWJ... 5 TLTKST W USŁUDZ CYFROWJ.. 5 DODATK Rozwiązywanie problemów... 5 KONSRWACJA... 5 ROZWIĄZYWANI PROBLMÓW Kody IR pilota zdalnego sterowania Ustawienia zewnętrznego urządzenia sterującego SPIS TRśCI

6 PRZYGOTOWANI PRZYCISKI STRUJĄC NA PANLU PRZDNIM PRZYGOTOWANI! UWAGA G Aby zmniejszyć zużycie energii, można włączyć tryb czuwania telewizora. Jeżeli telewizor nie będzie używany przez dłuższy czas, należy wyłączyć go za pomocą umieszczonego na nim przycisku zasilania, gdyż powoduje to zmniejszenie zużycia energii Zużycie energii podczas używania telewizora można znacząco ograniczyć zmniejszając jasność obrazu spowoduje to obniżenie całkowitych kosztów eksploatacji urządzenia. Twój telewizor może różnić się od pokazanego na ilustracji. MODL TLWIZORÓW PLAZMOWYCH PRZSTROGA GJeżeli włączenie telewizora za pomocą pilota zdalnego sterowania jest niemożliwe, naciśnij główny przycisk zasilania na odbiorniku. a. (Jeśli telewizor został wyłączony za pomocą głównego przycisku zasilania, włączenie za pomocą pilota zdalnego sterowania jest niemożliwe GNie stawaj na szklaną podstawkę ani nie wystawiaj jej na uderzenia. Podstawka może się stłuc i spowodować ewentualne obrażenia od fragmentów szkła lub upadek telewizora na podłogę. GNie przesuwaj telewizora. Podłoga lub sam produkt mogą zostać wówczas uszkodzone. 50/60PS70** Programy Głośność Inteligentny czujnik Dopasowuje obraz do warunków otoczenia Czujnik zdalnego sterowania MNU Wejście Zasilanie Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. Dioda LD nie świeci się, a telewizor pozostaje włączony.

7 50/60PS80** Programy PRZYGOTOWANI Głośność Inteligentny czujnik Dopasowuje obraz do warunków otoczenia Czujnik zdalnego sterowania MNU Wejście Zasilanie Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. Dioda LD nie świeci się, a telewizor pozostaje włączony. 5

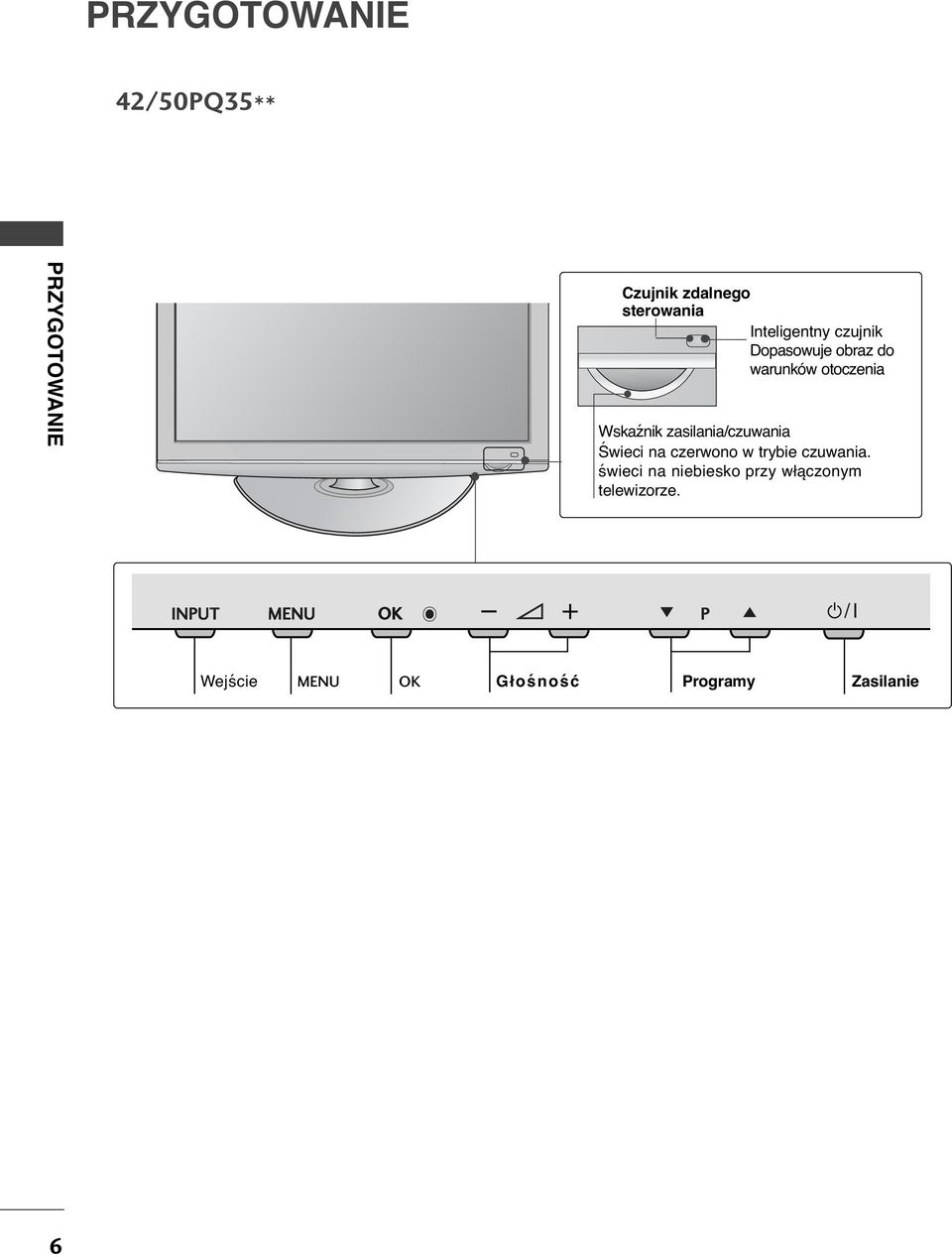

8 PRZYGOTOWANI /50PQ5** PRZYGOTOWANI Czujnik zdalnego sterowania Inteligentny czujnik Dopasowuje obraz do warunków otoczenia Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. świeci na niebiesko przy włączonym telewizorze. INPUT MNU P INPUT MNU P POWR Wejście MNU Głośność INPUT MNU P POWR Programy Zasilanie INPUT MNU P POWR 6

9 PQ65**, 50PS65** P P Programy PRZYGOTOWANI Głośność Czujnik zdalnego sterowania Inteligentny czujnik Dopasowuje obraz do warunków otoczenia MNU MNU Wejście Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. Dioda LD nie świeci się, a telewizor pozostaje włączony. INPUT Zasilanie MNU P POWR 7

10 PRZYGOTOWANI MODL TLWIZORÓW LD LCD : /7LH90** PRZYGOTOWANI P MNU INPUT Programy Głośność MNU Wejście GŁOŚNIK Zasilanie Czujnik zdalnego sterowania Inteligentny czujnik Dopasowuje obraz do warunków otoczenia Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. Świeci na biało, gdy odbiornik jest włączony. Uwaga: Można włączyć lub wyłączyć wskaźnik zasilania, korzystając z menu OPCJ. Główny włącznik zasilania 8

11 MODL TLWIZORÓW LCD : 9/LU0** P Programy Głośność Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. Dioda LD nie świeci się, a telewizor pozostaje włączony. MNU INPUT MNU Wejście Zasilanie PRZYGOTOWANI Czujnik zdalnego sterowania Główny włącznik zasilania 9

12 PRZYGOTOWANI MODL TLWIZORÓW LCD : /7//7LH70** P P PRZYGOTOWANI P Programy Głośność Ruchoma dioda LD Inteligentny czujnik Dopasowuje obraz do warunków otoczenia Czujnik zdalnego sterowania MNU INPUT MNU Wejście Zasilanie(czujnik dotykowy) Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. Świeci białawo, gdy odbiornik jest włączony. Uwaga: Parametry wskaźnika zasilania można zmienić w menu OPTION (OPCJ). Główny włącznik zasilania 0

13 MODL TLWIZORÓW LCD : 9//6//7/LH0**, 9//6/LD**, /7//7LH*** (Tylko 9//6LH0**, 9//6LD**) Zasil Wejś MN anie cie U Głośn ość Programy INPUT MNU P (Tylko /7/LH0**, LD**, /7//7LH***) PRZYGOTOWANI P Programy Głośność Czujnik zdalnego sterowania MNU INPUT MNU Wejście Zasilanie Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. świeci na niebiesko przy włączonym telewizorze. Główny włącznik zasilania (Ta funkcja nie jest dostípna we wszystkich modelach.)

14 PRZYGOTOWANI MODL TLWIZORÓW LCD : /7//7LH0**, /7//7LH9**, /7//7/55LH50** PRZYGOTOWANI P Programy Głośność MNU INPUT MNU Wejście Zasilanie Czujnik zdalnego sterowania Inteligentny czujnik Dopasowuje obraz do warunków otoczenia Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. świeci na niebiesko przy włączonym telewizorze. Główny włącznik zasilania

15 MODL TLWIZORÓW LCD : 9//6LU50** (Tylko 9/LU50**) Zasila nie Wejście MNU Głośność Programy INPUT MNU P P P (Tylko 6LU50**) Programy PRZYGOTOWANI P Głośność P MNU INPUT MNU Wejście Zasilanie Czujnik zdalnego sterowania Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. Świeci na biało, gdy odbiornik jest włączony. Główny włącznik zasilania

16 PRZYGOTOWANI MODL TLWIZORÓW LCD : 9/LG** PRZYGOTOWANI Wejście MNU INPUT MNU Głośność Programy P + Zasilanie Czujnik zdalnego sterowania Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. świeci na niebiesko przy włączonym telewizorze.

17 MODL TLWIZORÓW LCD : /7/LF5**, /7/LG***, /7/LG**, 6LG**, //7LF5** P + - Programy Głośność PRZYGOTOWANI Zasilanie Czujnik zdalnego sterowania MNU INPUT MNU Wejście Wskaźnik zasilania/czuwania Świeci na czerwono w trybie czuwania. świeci na niebiesko przy włączonym telewizorze. Inteligentny czujnik Dopasowuje obraz do warunków otoczenia (Tylko //7LF5**) 5

18 PRZYGOTOWANI INFORMACJ O PANLU TYLNYM A Twój telewizor może różnić się od pokazanego na ilustracji. MODL TLWIZORÓW PLAZMOWYCH : 50/60PS70**, 50/60PS80** 0 PRZYGOTOWANI Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście RGB IN Do podłączenia wyjścia z komputera osobistego. PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) Wejście USB To gniazdo służy do podłączania urządzeń pamięci masowej USB. Wejście S-Video Umożliwia doprowadzenie sygnału wizji z urządzenia S-VIDO. Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia.

19 MODL TLWIZORÓW PLAZMOWYCH : /50PQ5**, PQ65**, 50PS65** VIDO L/MONO AUDIO R S-VIDO HDMI AV IN 0 R HDMI IN HDMI/DVI IN VIDO L/MONO AUDIO R S-VIDO HDMI IN 5 PRZYGOTOWANI USB IN SRVIC ONLY VARIABL AUDIO OUT AV IN Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio. Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście RGB IN Do podłączenia wyjścia z komputera osobistego PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) Wejście USB To gniazdo służy do podłączania urządzeń pamięci masowej USB. Wejście S-Video Umożliwia doprowadzenie sygnału wizji z urządzenia S-VIDO. Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia. 7

20 PRZYGOTOWANI MODL TLWIZORÓW LCD : /7/LF5**, /7/LG***, /7/LG**, 9//6LG** (Tylko /7/LG***, VIDO L/MONO AUDIO R HDMI IN /7/LG**, 6LG**) AV (Tylko IN /7/LF5**) (Tylko 9/LG**) H/P PRZYGOTOWANI USB IN SRVIC ONLY HDMI / DVI IN (RGB) ANTNNA IN VIDO L/MONO AUDIO R HDMI IN AV IN H/P 0 5 HDMI IN H/P 0 5 H/P Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście RGB IN Do podłączenia wyjścia z komputera osobistego. 0 Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia. Słuchawki Gniazdo słuchawek służy do podłączania słuchawek. PORT SRWISOWY

21 MODL TLWIZORÓW LCD : 9/LU0**, 9//6LU50** H/P VIDO L/MONO AUDIO R HDM IN AV IN (Tylko 6LU50**) (Tylko 9/LU0**) (DVI) USB IN SRVIC ONLY HDMI / DVI IN (Tylko 9//6LU50**) (RGB) ANTNNA IN VIDO L/MONO AUDIO R HDMI IN H/P H/P AV IN H/P 0 VIDO L/MONO AUDIO R HDMI VIDO L/MONO AUDIO R HDMI IN IN AV AV IN IN H/P 5 0 PRZYGOTOWANI COMPONNT IN H/P H/P Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio. Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście RGB Do podłączenia wyjścia z komputera osobistego PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. Słuchawki Gniazdo słuchawek służy do podłączania słuchawek. Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) PORT SRWISOWY Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia. 9

22 PRZYGOTOWANI MODL TLWIZORÓW LCD : /7//7LH70** PRZYGOTOWANI (RGB) Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście USB To gniazdo służy do podłączania urządzeń pamięci masowej USB. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście S-Video Umożliwia doprowadzenie sygnału wizji z urządzenia S-VIDO. Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia. Wejście RGB IN Do podłączenia wyjścia z komputera osobistego. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio. Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Słuchawki Gniazdo słuchawek służy do podłączania słuchawek. Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) 0

23 MODL TLWIZORÓW LCD : /7//7LH0**, AV IN /7//7LH9**, /7//7/55LH50**, //7LF5** L/MONO AUDIO R VIDO VIDO L/MONO AUDIO R HDMI IN (Tylko H/P//7LF5**) (Tylko /7//7LH0**) VIDO L/MONO AUDIO R HDMI IN (Tylko /7//7/55LH50**, /7//7LH9**) USB IN SRVIC ONLY AV IN 0 AV IN 0 (Tylko/7//7/55LH50**, /7//7LH9**) HDMI / DVI IN (DVI) HDMI / DVI IN (DVI) 5 (Tylko //7LF5**) (RGB) VIDO L/MONO AUDIO R HDMI IN AV IN ANTNNA IN H/P VIDO L/MONO AUDIO R HDMI IN H/P AV IN H/P 5 VIDO L/MONO AUDIO R HDMI IN AV IN H/P 5 H/P VIDO L/MONO AUDIO R HDMI IN AV IN H/P VIDO L/MONO AUDIO R HDMI IN 5 AV IN H/P PRZYGOTOWANI Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio. Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście RGB IN Do podłączenia wyjścia z komputera osobistego PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. Wejście USB To gniazdo służy do podłączania urządzeń pamięci masowej USB. Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia. Słuchawki Gniazdo słuchawek służy do podłączania słuchawek. PORT SRWISOWY

24 PRZYGOTOWANI MODL TLWIZORÓW LD LCD : /7LH90** VIDO L/MONO AUDIO R HDMI IN AV IN 0 PRZYGOTOWANI H/P HDMI / DVI IN (RGB) VIDO L/MONO AUDIO R HDMI IN AV IN 5 (DVI) ANTNNA IN H/P Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio. Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście RGB IN Do podłączenia wyjścia z komputera osobistego PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. Wejście USB To gniazdo służy do podłączania urządzeń pamięci masowej USB. Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia. Słuchawki Gniazdo słuchawek służy do podłączania słuchawek.

25 MODL TLWIZORÓW LCD : 6//7/LH0**, 6/LD**, /7//7LH*** VIDO L/MONO AUDIO R HDM IN (Tylko /7//7LH***) (Tylko 6//7/LH0 **, 6/LD**) (Tylko /7//7LH***) AV IN USB IN SRVIC ONLY H/P HDMI HDMI / DVI IN USB IN SRVIC ONLY HDMI / DVI IN 5 (RGB) ANTNNA IN VIDO L/MONO AUDIO R HDMI IN AV IN H/P 0 5 VIDO L/MONO AUDIO R HDMI IN AV IN H/P 0 5 PRZYGOTOWANI Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. 5 6 Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI. Wejście RGB IN Do podłączenia wyjścia z komputera osobistego. 0 Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) Wejście audio/wideo Do tych gniazd można doprowadzić sygnał wyjściowy audio/wideo z zewnętrznego urządzenia. Słuchawki Gniazdo słuchawek służy do podłączania słuchawek. PORT SRWISOWY

26 PRZYGOTOWANI H/P MODL TLWIZORÓW LCD : 9/LH0**, 9/LD** PRZYGOTOWANI 0 USB IN SRVIC ONLY COMPONNT IN (RGB) H/P RGB IN (PC) HDMI / DVI IN ANTNNA IN Gniazdo przewodu zasilania Ten telewizor jest zasilany z gniazda sieci elektrycznej. Wymagane napięcie zasilania jest podane na stronie z danymi technicznymi. (G p.55 do 67) Nie wolno zasilać tego telewizora prądem stałym. Wejście RGB/DVI Audio Służy do połączenia sygnał u dźwiękowego z komputera lub odbiornika telewizji cyfrowej. CYFROW WYJŚCI AUDIO (OPTYCZN) Możliwość podłączenia dźwięku cyfrowego do różnego rodzaju urządzeń. Podłączenie do cyfrowego sprzętu audio. Należy użyć optycznego przewodu audio. Gniazda uroscart (AV/AV) Do tych gniazd można podłączyć urządzenia zewnętrzne dostarczające sygnał wyjściowy lub odbierające sygnał wejściowy za pośrednictwem złącza uroscart. Wejście HDM/DVI IN Podłącz źródło sygnału HDMI do wejścia HDMI IN lub źródło sygnału DVI (wideo) do portu HDMI/DVI za pomocą przewodu DVI-HDMI PORT WJŚCIA RS-C (STROWANI&OBSŁUGA SRWISOWA) Służy do połązenia z portem RS-C komputera PC. Ten port wykorzystywany jest w trybie serwisowym lub hotelowym. Wejście Component Do tych gniazd można podłączyć urządzenie audio/wideo dostarczające sygnał w standardzie Component. Wejście antenowe Do tego gniazda należy podłączyć antenę lub przewód prowadzący do gniazda sieci telewizji kablowej. Słuchawki Gniazdo słuchawek służy do podłączania słuchawek. Gniazdo karty PCMCIA (Personal Computer Memory Card International Association). W gnieździe karty PCMCIA można umieścić moduł CI. (Ta funkcja nie jest dostępna we wszystkich krajach.) 6 Wejście RGB IN Do podłączenia wyjścia z komputera osobistego. PORT SRWISOWY

27 MONTAż PODSTAWY A Twój telewizor może różnić się od pokazanego na ilustracji. Podczas składania podstawki biurkowej należy upewnić się, że śruby są całkowicie dokręcone. (Jeżeli nie zostaną one dokręcone do końca, po ustawieniu produktu może on przechylać się do przodu). W przypadku dokręcania śrub z użyciem nadmiernej siły mogą one ulec uszkodzeniu przez starcie powierzchni. Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Połącz nóżkę z podstawą telewizora. LH70** Tylko 6//7/LH0**, 6/LD**, /7//7LH***, /7//7LH0**, /7//7LH9**, /7//7LH50**, /7LH90** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Zmontuj części w sposób pokazany na rysunku. Dokładnie wkręć śruby do otworów z tyłu telewizora. PRZYGOTOWANI Tylko /7//7LH70** 7LH70** 7LH70** Nóżka Mx0 Mx6 Mx0 Podstawa LH70** Mx0 Nóżka Podstawa Zmontuj części w sposób pokazany na rysunku. Dokładnie wkręć śruby do otworów z tyłu telewizora. /7LH70** /7LH70** Mx0 5 Mx6 5

28 PRZYGOTOWANI Tylko 9/LH0**, 9/LD** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Tylko 50PS70**/50PS80**/ /50PQ5**/PQ65**/50PS65** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. PRZYGOTOWANI Zmontuj części w sposób pokazany na rysunku. Zmontuj części w sposób pokazany na rysunku. Podstawa Dokładnie wkręć śruby do otworów z tyłu telewizora. Przód Podczas montażu podpórki należy się upewnić, że jest ona montowana we właściwym kierunku. 6

29 Tylko 9//6LU50** Tylko 9/LG** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Wkręć dokładnie lub śruby do otworów. Należy połączyć korpus stojaka z podstawą telewizora. Wsunąć korpus stojaka w podstawę do chwili usłyszenia kliknięcia. PRZYGOTOWANI Nóżka (Tylko 6LU50**) Podstawa Zmontuj części w sposób pokazany na rysunku. 7

30 PRZYGOTOWANI Tylko /7/LF5**, /7/LG***, /7/LG**, 6LG**, /LF5** Tylko 9/LU0** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. PRZYGOTOWANI Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Wkręć dokładnie śruby do otworów w podstawie. Połącz nóżkę z podstawą telewizora. Nóżka Podstawa Połącz tylną część nóżki z telewizorem. Podstawa Zmontuj części w sposób pokazany na rysunku. Tylna część nóżki Połącz pokrywkę z tylną częścią nóżki telewizora. Dokładnie wkręć śruby do otworów z tyłu telewizora. Pokrywka Tylna część nóżki 8

31 DMONTAż PODSTAWY Twój telewizor może różnić się od pokazanego na ilustracji. Tylko 9/LU0** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Tylko 9//6LU50** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Odłącz pokrywkę od telewizora. Aby odłączyć pokrywkę, naciśnij ją w kierunku oznaczonym strzałką. Poluzuj śruby i odłącz podstawę od telewizora. PRZYGOTOWANI Pokrywka Poluzuj śruby i odłącz tylną część nóżki od telewizora. (Tylko 6LU50**) Wykręć śruby z telewizora. Odłącz podstawę od telewizora. Tylna część nóżki Poluzuj śruby i odłącz podstawę od telewizora. Podstawa (Tylko 6LU50**) Odłącz nóżkę od telewizora. Nóżka 5 Podstawa Poluzuj śruby i odłącz nóżkę od telewizora. Nóżka 9

32 PRZYGOTOWANI PRZYGOTOWANI MOCOWANI TLWIZORA DO BLATU (Tylko 6LG**, 6LU50**, /7/LF5**, /7/LG***, /7/LG**, 6//7/LH0**, 6/LD**, /7/LH***, /7/LH0**, /7/LH9**, /7/LH50**, /7LH70**, LH90**, /LF5**) Twój telewizor może różnić się od pokazanego na ilustracji. Telewizor należy przymocować do blatu w taki sposób, aby nie był możliwy ruch odbiornika do przodu lub do tyłu, co mogłoby spowodować obrażenia lub uszkodzenie odbiornika. Należy używać tylko dołączonej śruby.! śruba (dostarczana razem z urządzeniem) Podstawka Blat OSTRZŻNI G Aby telewizor nie uległ wywróceniu, powinien on być odpowiednio zamocowany do podłoża/ściany zgodnie z zaleceniami instalacyjnymi. Przechylanie, potrząsanie lub kołysanie urządzeniem może spowodować zranienie użytkownika. KORZYSTANI Z POD- STAWY W celu zapewnienia właściwej wentylacji, należy pozostawić 0 cm wolnej przestrzeni wokół telewizora. Ustawianie pozycji wy wietlacza (Tylko 9/LH0**, 9/LD**, 9/LG**) Twój telewizor może różnić się od pokazanego na ilustracji. Wypróbuj różne sposoby wyregulowania pozycji panelu w celu zapewnienia sobie maksymalnego komfortu. Zakres przechylenia! UWAGA 0 G Ten model podstawki jest nieruchomy i nie jest wyposażony w funkcje odchylania i obracania. Zbyt silny nacisk może spowodować uszkodzenie odbiornika. -9//6LU50**, 9/LU0** System ochrony Kensington Ta funkcja nie jest dostípna we wszystkich modelach. Twój telewizor może różnić się od pokazanego na ilustracji. Na tylnym panelu telewizora znajduje się złącze systemu ochrony Kensington. Podłącz kabel systemu ochrony Kensington, tak jak pokazano poniżej. Szczegółowe informacje na temat instalacji oraz użytkowania systemu ochrony Kensington znajdują się w podręczniku użytkownika dostarczonym razem z systemem. Aby uzyskać dodatkowe informacje, należy skorzystać ze strony internetowej firmy Kensington pod adresem Firma Kensington sprzedaje systemy ochrony do drogich urządzeń elektronicznych, takich jak notebooki PC i projektory LCD. Uwaga: System ochrony Kensington należy do akcesoriów opcjonalnych. Uwaga: a. Jeśli telewizor jest zimny, podczas włączania może wy stąpić niewielkie migotanie obrazu. Jest to zjawisko normalne i nie świadczy o uszkodzeniu telewizora. b. Na ekranie mogą pojawić się uszkodzone punkty w postaci czerwonych, zielonych lub niebieskich plamek. Nie mają one jednak negatywnego wpływu na sprawność monitora. c. Unikaj dotykania ekranu LCD lub naciskania go palcami przez dłuższy czas. Może to spowodować tymczasowe zniekształcenie obrazu na ekranie. 0 0 cm 0 cm 0 cm 0 cm 0

33 Informacja dotycząca bezpieczeństwa montażu A Aby zamocować telewizor na ścianie w bezpieczny i pewny sposób, należy dokupić niezbędne części. A Ustaw telewizor w pobliżu ściany, aby w razie popchnięcia uniknąć możliwości przewrócenia go. A Na poniższych ilustracjach pokazano bezpieczniejszy sposób ustawienia telewizora, który polega na umocowaniu go do ściany, co uniemożliwia przewrócenie do przodu w razie pociągnięcia. Dzięki temu urządzenie nie spadnie i nie spowoduje obrażeń osób przebywających w pobliżu. Sposób ten zapobiega także uszkodzeniu telewizora. Należy dopilnować, aby dzieci nie wspinały się na telewizor, ani nie wieszały się na nim. Użyj śrub oczkowych lub uchwytów/śrub telewizora, aby przymocować urządzenie do ściany, tak jak pokazano na rysunku. (Jeżeli w miejscu na śruby oczkowe znajdują się inne śruby, należy je odkręcić). *Włóż śruby oczkowe lub uchwyty/śruby telewizora i dokręć je odpowiednio, umieszczając w górnych otworach. Obrotowa podstawa (Z wyjątkiem 9/LH0**, 9/LD**, 9/LU0**, 9//6LU50**,9/LG**) Twój telewizor może różnić się od pokazanego na ilustracji. Po ustawieniu telewizora, można go ręcznie obracać w lewo lub prawo o 0 stopni. Montaż pokrywki tyłu podstawy (Tylko 7//7LH70**) Twój telewizor może różnić się od pokazanego na ilustracji. Zamontuj pokrywkę tyłu podstawy w sposób przedstawiony na rysunku. PRZYGOTOWANI Przymocuj uchwyty naścienne do ściany za pomocą śru. Dopasuj wysokość uchwytów przymocowanych do ściany. Chwyć pokrętło palcami i pociągnij. Pokrywka tyłu podstawy Użyj mocnej linki, aby przymocować urządzenie podczas ustawiania. Bezpieczniejszy sposób polega na takim zawiàzaniu sznurka, aby uk ada si poziomo mi dzy urzàdzeniem a Êcianà.! UWAGA G Podczas przenoszenia odbiornika w inne miejsce nale y najpierw odwiàzaç sznurek. G Nale y upewniç si, e u ywany stojak lub szafka sà wystarczajàco du e i wytrzyma e, aby pomieêciç urzàdzenie i wytrzymaç jego ci ar. G Aby bezpiecznie korzystaç z odbiornika, sprawdê, czy uchwyty przymocowane do Êciany i do telewizora sà zamontowane na tej samej wysokoêci.

34 PRZYGOTOWANI SYSTM ZARZĄDZANIA PRZWODAMI OBUDOWY TYLNJ Twój telewizor może różnić się od pokazanego na ilustracji. PRZYGOTOWANI MODL TLWIZORÓW LCD : 9/LH0**, 9/LD**, 9/LG** Podłącz kable zgodnie z potrzebami. Aby podłączyć dodatkowy sprzęt, zobacz podrozdział Połączenia urządzeń zewnętrznych. Otwórz UCHWYT SYSTMU ZARZĄDZANIA PRZWODAMI, jak pokazano na rysunku i odpowiednio ułóż kable. MODL TLWIZORÓW LCD / MOD- L TLWIZORÓW LD LCD : /7/LF5**, /7/LG***, /7/LG**, 6LG**, 6//7/LH0**, 6/LD**, /7//7LH***, /7//7LH0**, /7//7LH9**, /7//7/55LH50**, /7LH90**, //7LF5** Podłącz kable zgodnie z potrzebami. Aby podłączyć dodatkowy sprzęt, zobacz podrozdział Połączenia urządzeń zewnętrznych. Uchwyt systemu zarządzania przewodami Dopasuj UCHWYT SYSTMU ZARZĄDZANIA PRZWODAMI w sposób przedstawiony na rysunku. Odciągnij uchwyt SYSTMU ZARZĄDZANIA PRZWODAMI w sposób przedstawiony na rysunku. Uchwyt systemu zarządzania przewodami Sposób demontażu systemu zarządzania przewodami (MODL TLWIZORÓW LCD : 9/LH0**, 9/LD**, 9/LG**) Trzymając oburącz UCHWYT SYSTMU ZARZĄDZANIA PRZWODAMI, pociągnij go do tyłu.! UWAGA G Nie wolno używać UCHWYTU SYSTMU ZARZĄDZANIA PRZWODAMI do podnoszenia telewizora. - Jeśli urządzenie spadnie, może ulec zniszczeniu i spowodować obrażenia ciała. Dopasuj UCHWYT SYSTMU ZARZĄDZANIA PRZWODAMI w sposób przedstawiony na rysunku. MODL TLWIZORÓW LCD : 9/LU0**, 9//6LU50** Po podłączeniu wszystkich potrzebnych przewodów zamontuj UCHWYT PRZWODÓW, jak pokazano na rysunku, a następnie zepnij kable.

35 MODL TLWIZORÓW LCD : /7//7LH70** Dopasuj występ w UCHWYCI SYSTMU ZARZĄDZANIA PRZWODAMI do otworu. Przekręć UCHWYT SYSTMU ZARZĄDZANIA PRZWODAMI, jak pokazano na ilustracji. Uwaga: użycie nadmiernej siły podczas korzystania z uchwytu systemu zarządzania przewodami może spowodować uszkodzenie produktu. MODL TLWIZORÓW PLAZMOWYCH : /50PQ5**, PQ65**, 50PS65** Po podłączeniu wszystkich potrzebnych przewodów zamontuj UCHWYT PRZWODÓW, jak pokazano na rysunku, a następnie zepnij kable. Uchwyt przewodów MODL TLWIZORÓW PLAZMOWYCH : 50/60PS70**, 50/60PS80** Po podłączeniu wszystkich potrzebnych przewodów zamontuj UCHWYT PRZWODÓW, jak pokazano na rysunku, a następnie zepnij kable. Aby podłączyć dodatkowy sprzęt, zobacz podrozdział Połączenia urządzeń zewnętrznych. PRZYGOTOWANI Uchwyt systemu zarządzania przewodami Podłącz kable zgodnie z potrzebami. Aby podłączyć dodatkowy sprzęt, zobacz podrozdział Połączenia urządzeń zewnętrznych. Uchwyt przewodów Otwórz UCHWYT SYSTMU ZARZĄDZANIA PRZWODAMI, jak pokazano na rysunku i odpowiednio ułóż kable. Sposób mocowania przewodu zasilania (Tylko /7//7LH70**) Przymocuj przewód zasilania za pomocą uchwytu zabezpieczającego i śruby, tak jak pokazano na rysunku. Uniemożliwi to przypadkowe odłączenie przewodu zasilania. Śruba Uchwyt systemu zarządzania przewodami Sposób demontażu systemu zarządzania przewodami (Tylko 50/60PS70**, 50/60PS80**) Trzymając UCHWYT SYSTMU ZARZĄDZANIA PRZWODAMI dwiema rękami, pociągnij go do góry. Uchwyt zabezpieczający! UWAGA G Nie wolno używać UCHWYTU SYSTMU ZARZĄDZANIA PRZWODAMI do podnoszenia telewizora. - Jeśli urządzenie spadnie, może ulec zniszczeniu i spowodować obrażenia ciała.

36 PRZYGOTOWANI PRACA BZ PODSTAWY (Z wyjątkiem 9/LU0**, 9//6LU50**) Twój telewizor może różnić się od pokazanego na ilustracji. W przypadku instalowania uchwytu naściennego należy używać pokrywy ochronnej. MODL TLWIZORÓW PLAZMOWYCH PRZYGOTOWANI Wsuwaj PRYWĘ OCHRONNĄ, aż usłyszysz kliknięcie Tylko 9/LH0**, 9/LD**, 9/LG** Połóż telewizor ostrożnie na miękkiej powierzchni ekranem w dół, aby ochronić ekran przed uszkodzeniem. Wykręć śruby z telewizora. Odłącz podstawkę od telewizora. Przymocuj pokrywę ochronną do telewizora. 5 Dokładnie wkręć śruby do otworów z tyłu telewizora. Pokrywa ochronna MODL TLWIZORÓW LCD / MODL TLWIZORÓW LD LCD Tylko /7//7LH70**, /7LH90** Pokrywa ochronna Po zdjęciu papierowej osłony z pokrywy ochronnej przyczep pokrywę do telewizora, jak pokazano na ilustracji. Tylko 6//7/LH0**, 6/LD**, /7//7LH***, /7//7LH0**, /7//7LH9**, /7//7/55LH50** Wsuwaj PRYWĘ OCHRONNĄ, aż usłyszysz kliknięcie Pokrywa ochronna Tylko /7/LF5**, /7/LG***, /7/LG**, 6LG**, //7LF5** Wsuwaj PRYWĘ OCHRONNĄ, aż usłyszysz kliknięcie Pokrywa ochronna Pokrywa ochronna

37 0 cm Odbiornik można zainstalować w różny sposób, np. na ścianie lub na biurku. Należy go zamocować poziomo. UZIMINI Należy podłączyć do odbiornika uziemiony przewód zasilający, aby zapobiec porażeniu prądem. Jeśli gniazdo sieci elektrycznej nie jest uziemione, należy zlecić wykwalifikowanemu elektrykowi montaż osobnego wyłącznika. Nie wolno próbować uziemiania gniazda sieci elektrycznej przez łączenie go z kablami sieci telefonicznej, piorunochronami czy rurami instalacji gazowej. Źródło zasilania Wyłącznik przeciwzwarciowy MONTA NA ÊCIANI: INSTALACJA W POZIOMI A W wypadku montowania telewizora na ścianie zalecamy użycie uchwytu ściennego marki LG. A Zalecamy zakup uchwytu ściennego zgodnego ze standardem VSA. A Firma LG zaleca przeprowadzenie montażu urządzenia na ścianie przez wykwalifikowanego instalatora. A Podłącz najpierw przedłużacz USB do gniazda USB IN, a następnie zawieś go na ścianie. (Tylko /7//7LH70**)! UWAGA G Urządzenie należy mocować na mocnej ścianie prostopadle do podłogi. G Aby przymocować je do sufitu lub ukośnej ściany, należy użyć specjalnego uchwytu ściennego. G Uchwyt ścienny należy mocować do powierzchni o wytrzymałości wystarczającej do utrzymania ciężaru telewizora, na przykład do ściany z betonu, kamienia, cegieł lub pustaków. G Rodzaj i długość śrub montażowych zależą od zastosowanego uchwytu ściennego. Więcej informacji można znaleźć w instrukcji dołączonej do uchwytu. G Firma LG nie odpowiada za wszelkie wypadki i uszkodzenia mienia lub telewizora na skutek nieprawidłowego montażu: - Użycie uchwytu ściennego niezgodnego ze standardem VSA. - Nieprawidłowe mocowanie śrub do podłoża, co może spowodować spadnięcie telewizora i obrażenia przebywających w pobliżu osób. - Nieprzestrzeganie zalecanego sposobu montażu. 0 cm 0 cm 0 cm Model 9/LU0** 9/LU50** 6LU50** 9/LG** 6LG** LF5** 7/LF5** LG*** 7/LG*** LG** 7/LG** 9/LH0** 6/LH0** 7/LH0** 9/LD** 6/LD** LH*** 7//7LH*** LH0** 7//7LH0** LH9** 7//7LH9** LH50** 7//7LH50** 55LH50** LH70** 7//7LH70** /7LH90** LF5** /7LF5** 50PS70** 60PS70** 50PS80** 60PS80** /50PQ5** PQ65** 50PS65** B A VSA (A * B) Standard Śruba 00 * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 00 M M M M M M M6 M M6 M M6 M M M6 M M M M6 M M6 M M6 M M6 M6 M M6 M6 M M6 M6 M8 M6 M8 M6 M6 M6 Ilość PRZYGOTOWANI 0 cm 5

38 PRZYGOTOWANI Aby zapobiec uszkodzeniu urządzeń, nigdy nie wolno podłączać przewodów zasilających przed zakończeniem łączenia urządzeń. Połączenie anteny Aby uzyskać optymalną jakość obrazu, należy dostosować położenie anteny. Kabel antenowy i konwerter nie są dostarczane. PRZYGOTOWANI Ścienne gniazdo antenowe Domy wielorodzinne/apartamenty (Podłączanie do ściennego gniazda antenowego) Antena zewnętrzna (VHF, UHF) Przewód koncentryczny RF (75 Ω) Domy jednorodzinne/wille (Podłączanie do gniazda ściennego połączonego z anteną zewnętrzną) Antena UHF Wzmacnia cz ygnału VHF Aby w lokalizacjach, w których sygnał ma małą moc, uzyskać lepszą jakość obrazu, należy zainstalować wzmacniacz sygnału antenowego tak, jak pokazano z prawej strony. Jeśli konieczne jest rozdzielanie sygnału na dwa telewizory, połączenie należy wykonać za pomocą rozdzielacza sygnału antenowego. Korzystanie z rdzenia ferrytowego (Ta funkcja nie jest dostípna we wszystkich modelach.) Rdzenia ferrytowego można używać w celu ograniczenia zakłóceń elektromagnetycznych podczas podłączania przewodu zasilającego. W celu zapewnienia najlepszego efektu rdzeń ferrytowy należy umieścić jak najbliżej gniazda zasilania. Załóż rdzeń w pobliżu wtyczki przewodu. 6

39 KONFIGURACJA URZĄDZŃ ZWNĘTRZNYCH Aby zapobiec uszkodzeniu urządzeń, nigdy nie wolno podłączać przewodów zasilających przed zakończeniem łączenia urządzeń. Rozdział ten, dotyczący KONFIGURACJI WYPOSAŻNIA ZWNĘTRZNGO korzysta głównie ze schematów dla modeli 50/60PS70**, 50/60PS80**. Twój telewizor może różnić się od pokazanego na ilustracji. KONFIGURACJA ODBIORNIKA HD Telewizor może odbierać cyfrowe sygnały bezprzewodowe/przewodowe bez zewnętrznej cyfrowej przystawki set-top-box. Jeżeli jednak sygnały cyfrowe są odbierane za pomocą cyfrowej przystawki set-top-box lub innego zewnętrznego urządzenia cyfrowego, należy skorzystać ze sposobu konfiguracji przedstawionego na poniższym rysunku. Podłączanie za pomocą kabla Component Połącz kablem wyjścia wideo (Y, PB, PR) cyfrowej przystawki (set-top-box) z gniazdami COMPONNT IN VIDO odbiornika. Połącz kablem wyjścia audio cyfrowej przystawki (settop-box) zgniazdami wejściowymi COMPONNT IN AUDIO odbiornika. W àcz cyfrowà przystawk set-top box. (odpowiednie informacje mo na znaleêç w instrukcji obs ugi cyfrowej przystawki set-top box). Za pomocą przycisku INPUT na pilocie zdalnego sterowania wybierz źródło sygnału wejściowego Component. KONFIGURACJA URZĄDZŃ ZWNĘTRZNYCH G Format audio obsługiwany przez HDMI: Dolby Digital, PCM Format DTS Audio nie jest obsługiwan Sygnał 80i/576i 80p/576p 70p/080i 080p Component O O O O (tylko 50 Hz / 60 Hz) HDMI X O O O ( Hz / 0 Hz / 50 Hz / 60 Hz) 7
