1 SI2K DRUKARKA TERMOTRANSFEROWA SI2K ASTAT Sp. z o.o., ul. Dąbrowskiego 441, Poznań, tel , faks , info@astat.com.pl

2 SI2KSYS1 WINDOWS Drukarka termotransferowa SI2K Kabel zasilający + kabel LPT Czarna taśma Kaseta czyszcząca Oprogramowanie SIMPLO HIP Magazynek do tabliczek Podajnik pod oznaczniki na przewody Podajnik pod oznaczniki do złączek Drukarka termotransferowa SI2K jest najnowszym rozwiązaniem, opartym na technologii transferu termicznego (drukowanie generowane jest wysoką temperaturą głowicy drukarki). SI2K drukuje na produktach firmy Grafoplast, zapewniając wysoką jakość nadruku. Drukarka termotransferowa umożliwia uniwersalne oznaczenie: przewodów i kabli wiązek kablowych przycisków i lampek sygnalizacyjnych złączek i styczników Powyższe produkty uzupełniają: etykiety i tabliczki samoprzylepne paski samoprzylepne do 430 mm długości tabliczki do drukowania tabliczek znamionowych Przygotowanie danych odbywa się za pomocą bardzo łatwego w obsłudze programu komputerowego SIMPLO HIP, który dostępny jest w polskiej wersji językowej. Proces drukowania jest cichy i co najważniejsze bardzo szybki. Oznaczniki po wyjściu z drukarki są suche i gotowe do natychmiastowego użytku. 2 Dane techniczne: technologia materiały eksploatacyjne konserwacja rozdzielczość transfer termiczny taśma dostępna w kolorach: czarnym, czerwonym, srebrnym, złotym i białym oraz kaseta czyszcząca głowicę i wałki wystarczy przetrzeć mokrą szmatką 300 dpi (dzięki wysokiej rozdzielczości otrzymujemy czytelny i jasny opis) wysokość 54 mm x długość 496 mm wysokość 80 mm x długość 500 mm max obszar zadruku max wymiar tabliczki grubość tabliczki od 0,1 mm do 6 mm typy materiałów PVC, Poliester, ABS, poliwęglan i in. sterowniki dla systemów operacyjnych Windows (95, 98, NT, XP, Vista) obsługiwane formaty między innymi gif, jpg, jpeg, bmp, wmf prędkość drukowania 30 mm /s wymiary 418 x 235 x 210 mm waga 9,5 kg wyświetlacz LCD, na wyświetlaczu: informacje o statusie drukowania, kolorze taśmy, typie podajnika

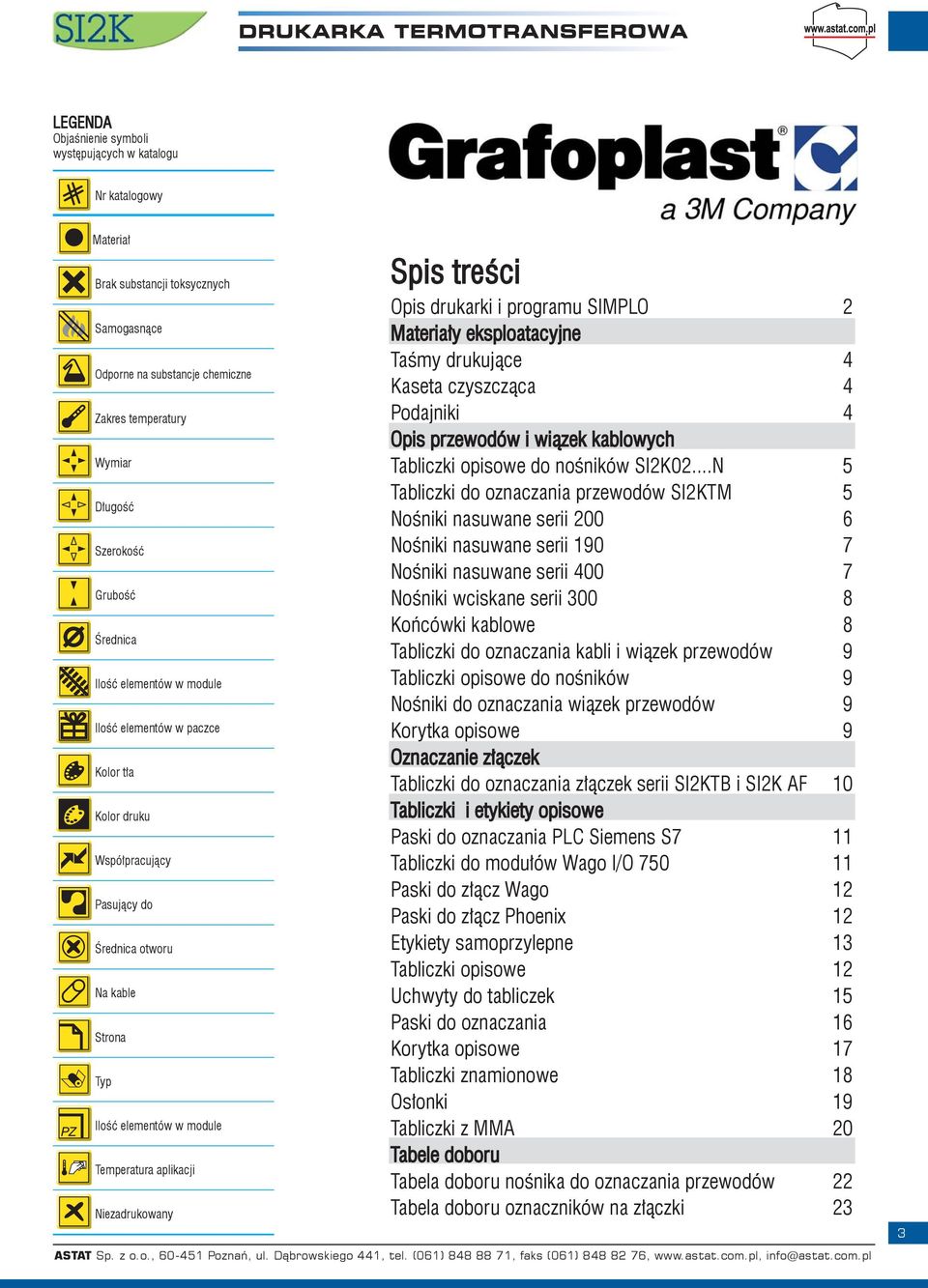

3 LEGENDA Objaśnienie symboli występujących w katalogu Nr katalogowy Materiał Brak substancji toksycznych Samogasnące Odporne na substancje chemiczne Zakres temperatury Wymiar Długość Szerokość Grubość Średnica Ilość elementów w module Ilość elementów w paczce Kolor tła Kolor druku Współpracujący Pasujący do Średnica otworu Na kable Strona Typ Ilość elementów w module Temperatura aplikacji Niezadrukowany Spis treści Opis drukarki i programu SIMPLO 2 Materiały eksploatacyjne Taśmy drukujące 4 Kaseta czyszcząca 4 Podajniki 4 Opis przewodów i wiązek kablowych Tabliczki opisowe do nośników SI2K02...N 5 Tabliczki do oznaczania przewodów SI2KTM 5 Nośniki nasuwane serii Nośniki nasuwane serii Nośniki nasuwane serii Nośniki wciskane serii Końcówki kablowe 8 Tabliczki do oznaczania kabli i wiązek przewodów 9 Tabliczki opisowe do nośników 9 Nośniki do oznaczania wiązek przewodów 9 Korytka opisowe 9 Oznaczanie złączek Tabliczki do oznaczania złączek serii SI2KTB i SI2K AF 10 Tabliczki i etykiety opisowe Paski do oznaczania PLC Siemens S7 11 Tabliczki do modułów Wago I/O Paski do złącz Wago 12 Paski do złącz Phoenix 12 Etykiety samoprzylepne 13 Tabliczki opisowe 12 Uchwyty do tabliczek 15 Paski do oznaczania 16 Korytka opisowe 17 Tabliczki znamionowe 18 Osłonki 19 Tabliczki z MMA 20 Tabele doboru Tabela doboru nośnika do oznaczania przewodów 22 Tabela doboru oznaczników na złączki 23 3

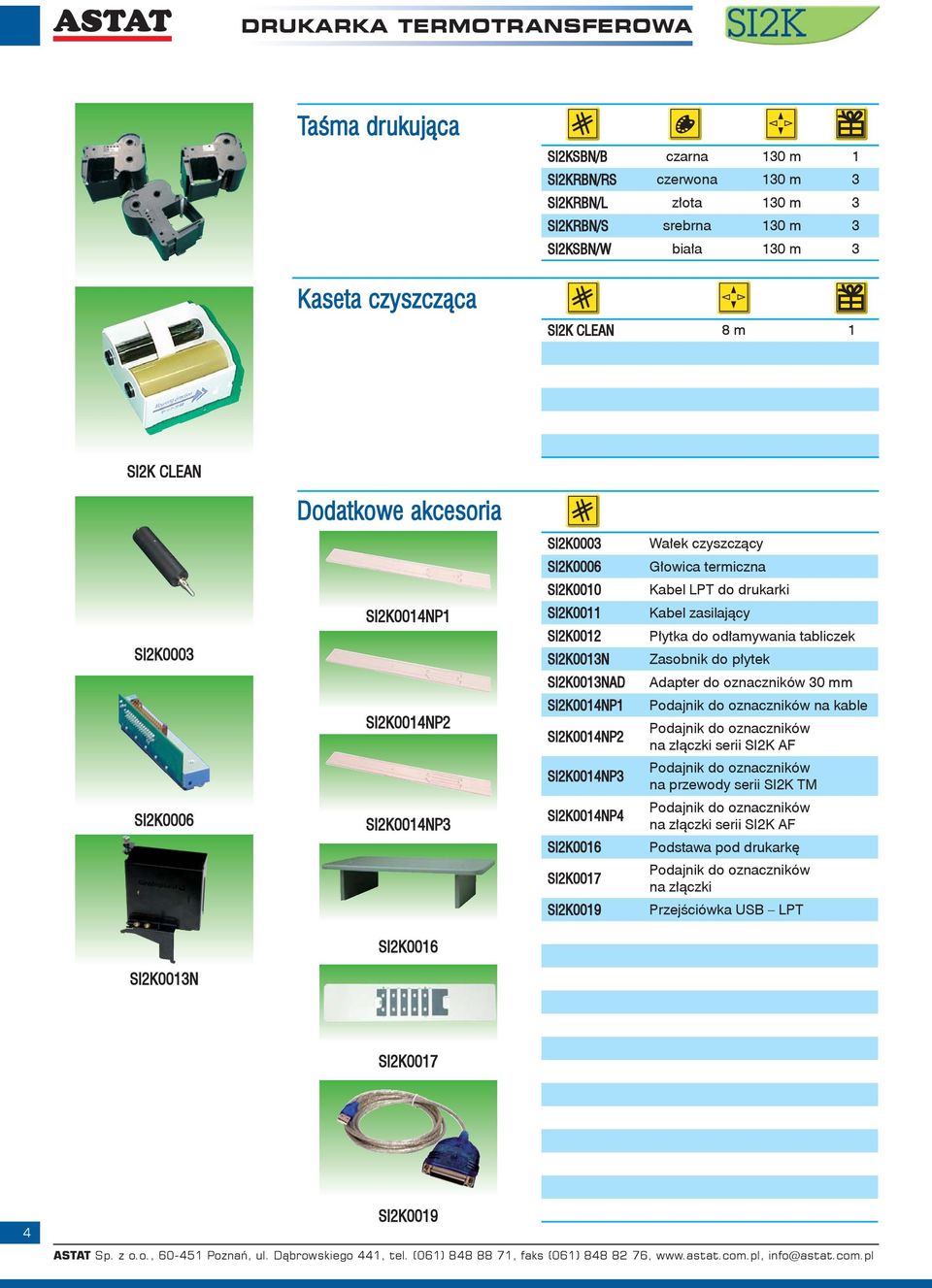

4 Taśma drukująca Kaseta czyszcząca SI2KSBN/B czarna 130 m 1 SI2KRBN/RS czerwona 130 m 3 SI2KRBN/L złota 130 m 3 SI2KRBN/S srebrna 130 m 3 SI2KSBN/W biała 130 m 3 SI2K CLEAN 8 m 1 SI2K CLEAN Dodatkowe akcesoria SI2K0003 Wałek czyszczący SI2K0006 Głowica termiczna SI2K0010 Kabel LPT do drukarki SI2K0003 SI2K0014NP1 SI2K0011 SI2K0012 SI2K0013N Kabel zasilający Płytka do odłamywania tabliczek Zasobnik do płytek SI2K0013NAD Adapter do oznaczników 30 mm SI2K0006 SI2K0014NP2 SI2K0014NP3 SI2K0014NP1 SI2K0014NP2 SI2K0014NP3 SI2K0014NP4 SI2K0016 SI2K0017 Podajnik do oznaczników na kable Podajnik do oznaczników na złączki serii SI2K AF Podajnik do oznaczników na przewody serii SI2K TM Podajnik do oznaczników na złączki serii SI2K AF Podstawa pod drukarkę Podajnik do oznaczników na złączki SI2K0019 Przejściówka USB LPT SI2K0016 SI2K0013N SI2K SI2K0019

5 Tabliczki do nośników na przewody i kable Tabliczki pasują do nośników na kable systemu TRASP. Tabliczki są różnej długości: 10, 12, 15, 18, 30 mm, dzięki temu można dobrać tabliczkę odpowiednią dla siebie w zależności ile znaków będziemy drukować SI2K02...N PC/ABS SI2K02W/10N 10 x 4 mm Y/10N 10 x 4 mm SI2K02W/12N 12 x 4 mm Y/12N 12 x 4 mm SI2K02W/15N 15 x 4 mm Y/15N 15 x 4 mm SI2K02W/18N 18 x 4 mm Y/18N 18 x 4 mm SI2K02WYW/18N 18 x 4 mm SI2K02W/30* 30 x 4 mm Y/30* 30 x 4 mm Y żółte * SI2K0013NAD Oznaczniki na przewody Oznaczniki do montażu bezpośrednio na przewody SI2KTM Tabliczki pasują do nośników ze stron 6-8. SI2KTM02W/10 10 mm 1,0 4,2 mm 726 SI2KTM02Y/10 10 mm 1,0 4,2 mm 726 PC C Y żółte Kwas Woda Olej Kurz SI2K0014NP3 5

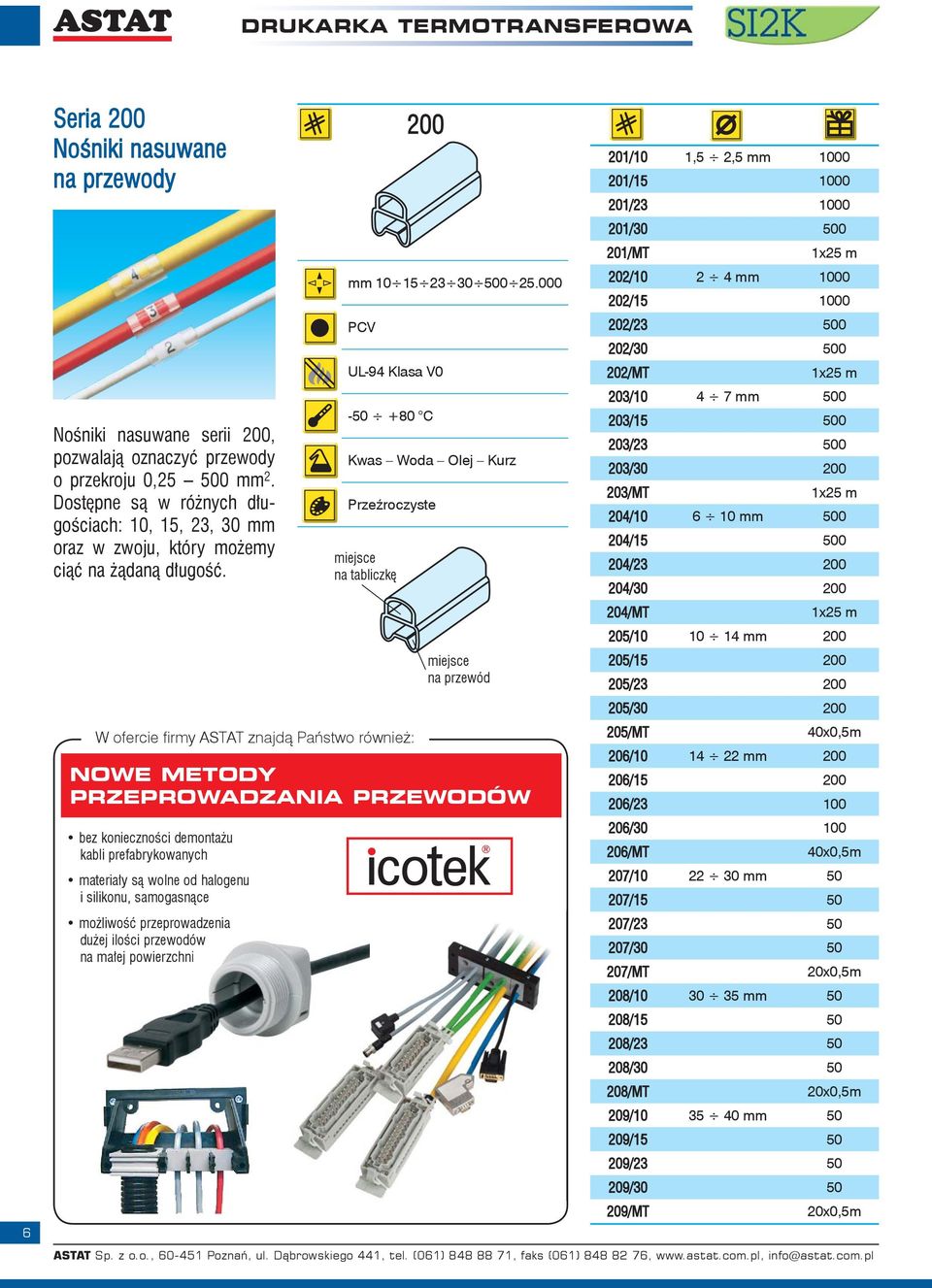

6 6 Seria 200 Nośniki nasuwane na przewody Nośniki nasuwane serii 200, pozwalają oznaczyć przewody o przekroju 0, mm 2. Dostępne są w różnych długościach: 10, 15, 23, 30 mm oraz w zwoju, który możemy ciąć na żądaną długość. W ofercie fi rmy ASTAT znajdą Państwo również: NOWE METODY PRZEPROWADZANIA PRZEWODÓW bez konieczności demontażu kabli prefabrykowanych materiały są wolne od halogenu i silikonu, samogasnące możliwość przeprowadzenia dużej ilości przewodów na małej powierzchni 200 mm PCV C Kwas Woda Olej Kurz Przeźroczyste miejsce na tabliczkę miejsce na przewód 201/10 1,5 2,5 mm / / / /MT 1x25 m 202/ mm / / / /MT 1x25 m 203/ mm / / / /MT 1x25 m 204/ mm / / / /MT 1x25 m 205/ mm / / / /MT 40x0,5m 206/ mm / / / /MT 40x0,5m 207/ mm / / / /MT 20x0,5m 208/ mm / / / /MT 20x0,5m 209/ mm / / / /MT 20x0,5m

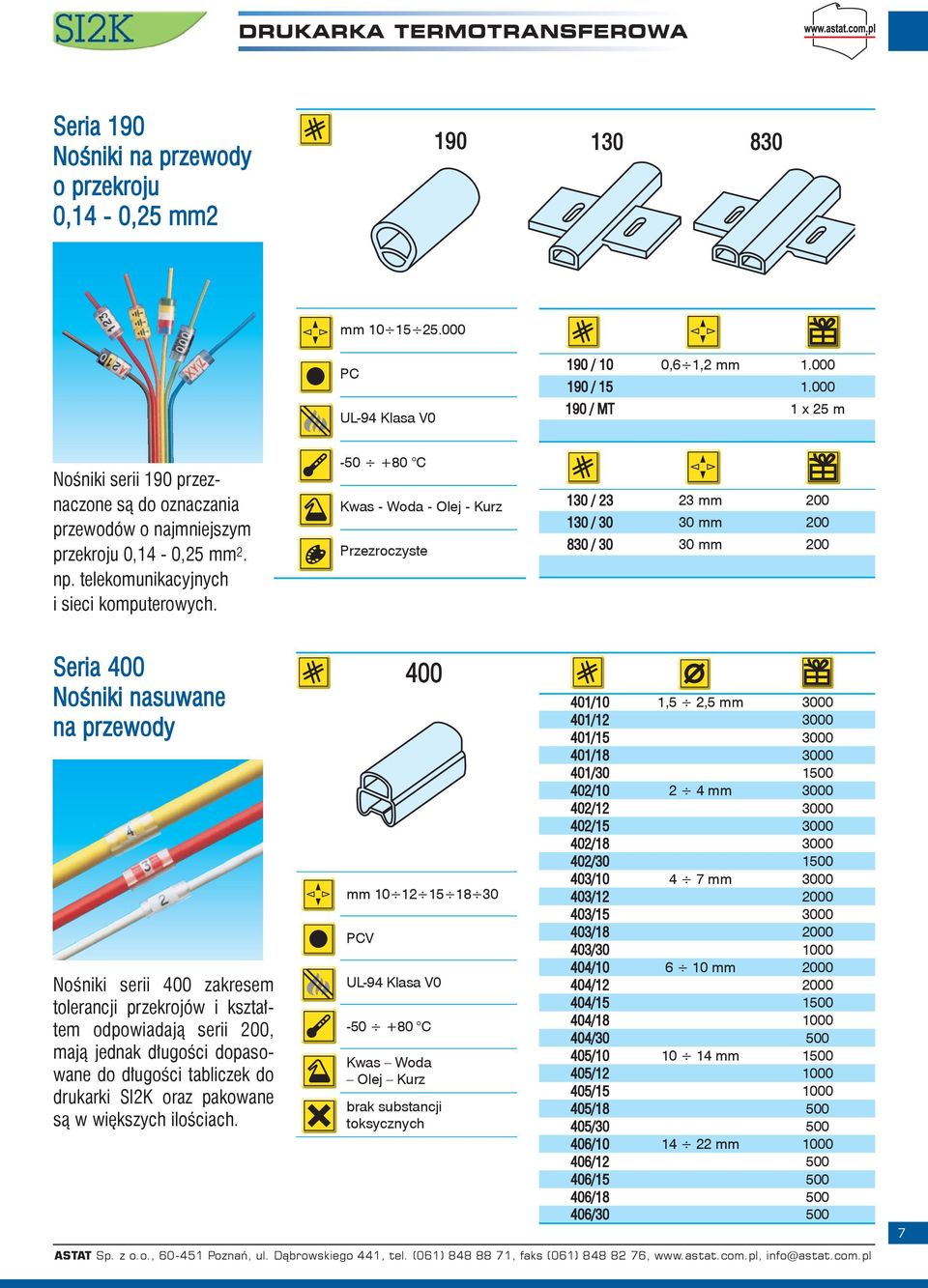

7 Seria 190 Nośniki na przewody o przekroju 0,14-0,25 mm mm PC 190 / 10 0,6 1,2 mm / / MT 1 x 25 m Nośniki serii 190 przeznaczone są do oznaczania przewodów o najmniejszym przekroju 0,14-0,25 mm 2. np. telekomunikacyjnych i sieci komputerowych C Kwas - Woda - Olej - Kurz Przezroczyste 130 / mm / mm / mm 200 Seria 400 Nośniki nasuwane na przewody Nośniki serii 400 zakresem tolerancji przekrojów i kształtem odpowiadają serii 200, mają jednak długości dopasowane do długości tabliczek do drukarki SI2K oraz pakowane są w większych ilościach. 400 mm PCV C Kwas Woda Olej Kurz brak substancji toksycznych 401/10 1,5 2,5 mm / / / / / mm / / / / / mm / / / / / mm / / / / / mm / / / / / mm / / / /

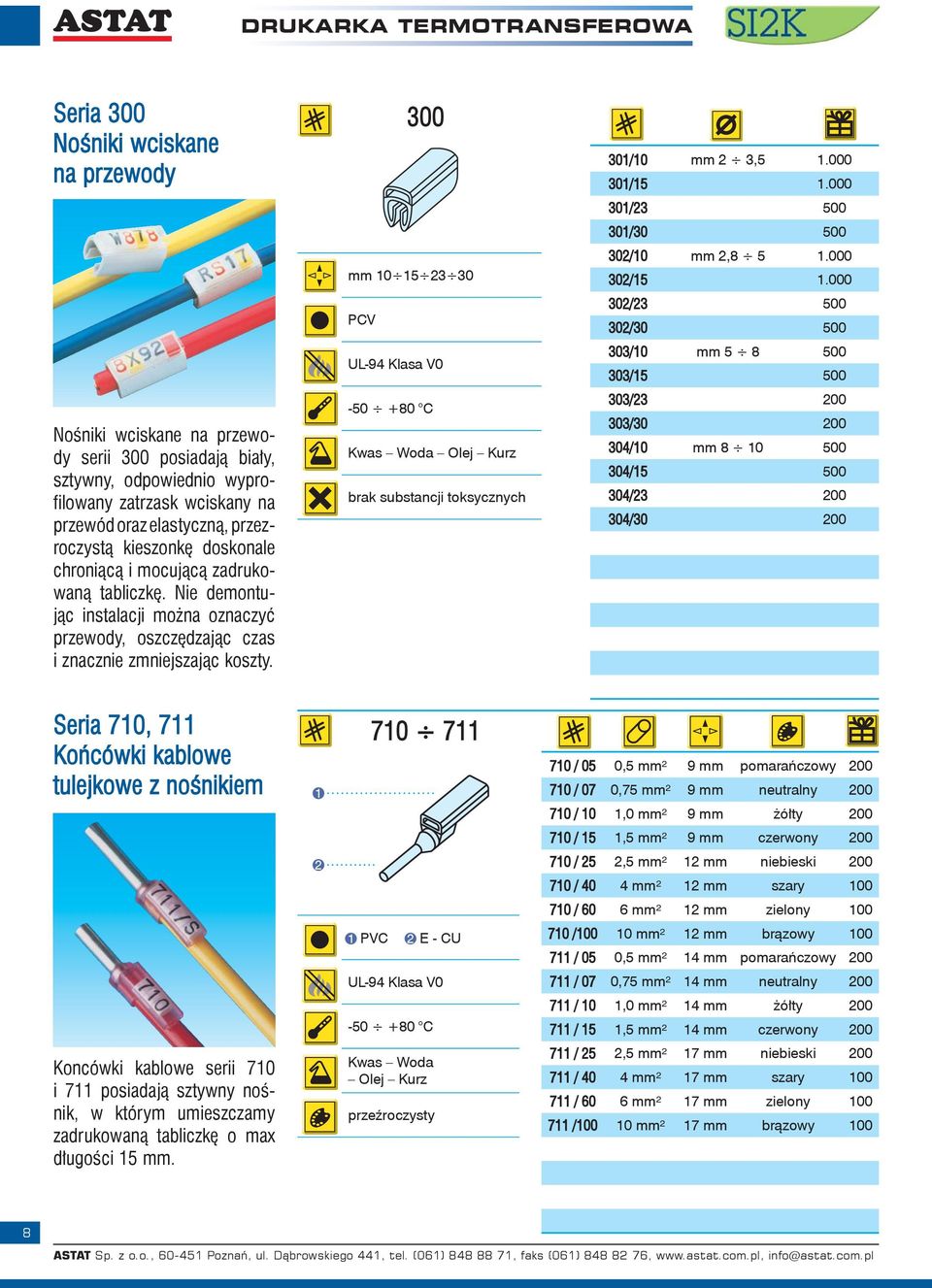

8 Seria 300 Nośniki wciskane na przewody /10 mm 2 3, / / / mm /10 mm 2, / PCV 302/ / /10 mm / Nośniki wciskane na przewody serii 300 posiadają biały, sztywny, odpowiednio wyprofilowany zatrzask wciskany na przewód oraz elastyczną, przezroczystą kieszonkę doskonale chroniącą i mocującą zadrukowaną tabliczkę. Nie demontując instalacji można oznaczyć przewody, oszczędzając czas i znacznie zmniejszając koszty C Kwas Woda Olej Kurz brak substancji toksycznych 303/ / /10 mm / / / Seria 710, 711 Końcówki kablowe tulejkowe z nośnikiem / 05 0,5 mm² 9 mm pomarańczowy / 07 0,75 mm² 9 mm neutralny / 10 1,0 mm² 9 mm żółty / 15 1,5 mm² 9 mm czerwony / 25 2,5 mm² 12 mm niebieski / 40 4 mm² 12 mm szary / 60 6 mm² 12 mm zielony PVC 2 E - CU 710 / mm² 12 mm brązowy / 05 0,5 mm² 14 mm pomarańczowy / 07 0,75 mm² 14 mm neutralny C 711 / 10 1,0 mm² 14 mm żółty / 15 1,5 mm² 14 mm czerwony 200 Koncówki kablowe serii 710 i 711 posiadają sztywny nośnik, w którym umieszczamy zadrukowaną tabliczkę o max długości 15 mm. Kwas Woda Olej Kurz przeźroczysty 711 / 25 2,5 mm² 17 mm niebieski / 40 4 mm² 17 mm szary / 60 6 mm² 17 mm zielony / mm² 17 mm brązowy 100 8

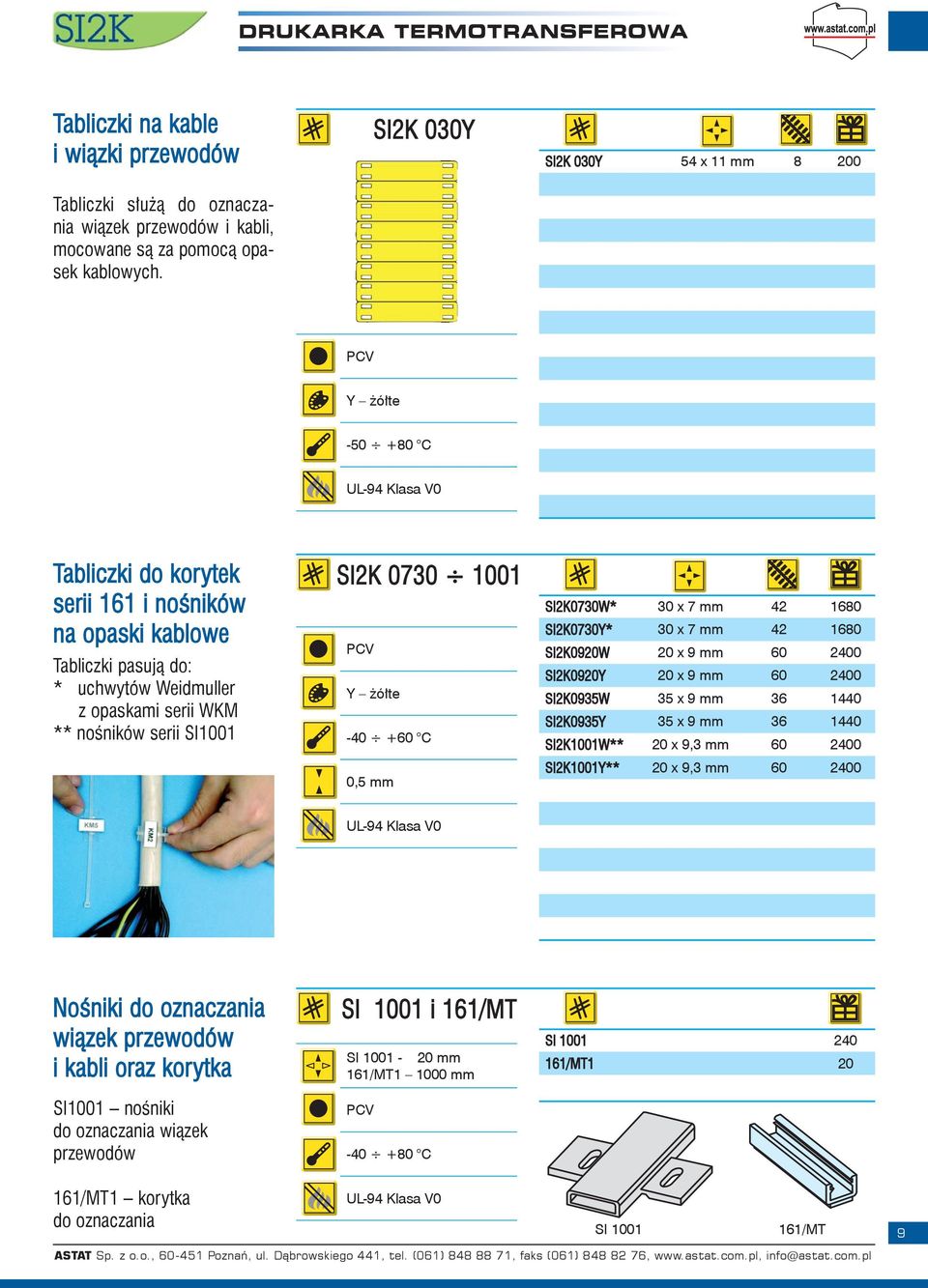

9 Tabliczki na kable i wiązki przewodów Tabliczki służą do oznaczania wiązek przewodów i kabli, mocowane są za pomocą opasek kablowych. SI2K 030Y SI2K 030Y 54 x 11 mm PCV Y żółte C Tabliczki do korytek serii 161 i nośników na opaski kablowe Tabliczki pasują do: * uchwytów Weidmuller z opaskami serii WKM ** nośników serii SI1001 SI2K PCV Y żółte C 0,5 mm SI2K0730W* 30 x 7 mm SI2K0730Y* 30 x 7 mm SI2K0920W 20 x 9 mm SI2K0920Y 20 x 9 mm SI2K0935W 35 x 9 mm SI2K0935Y 35 x 9 mm SI2K1001W** 20 x 9,3 mm SI2K1001Y** 20 x 9,3 mm Nośniki do oznaczania wiązek przewodów i kabli oraz korytka SI1001 nośniki do oznaczania wiązek przewodów SI 1001 i 161/MT SI mm 161/MT mm PCV C SI /MT /MT1 korytka do oznaczania SI /MT 9

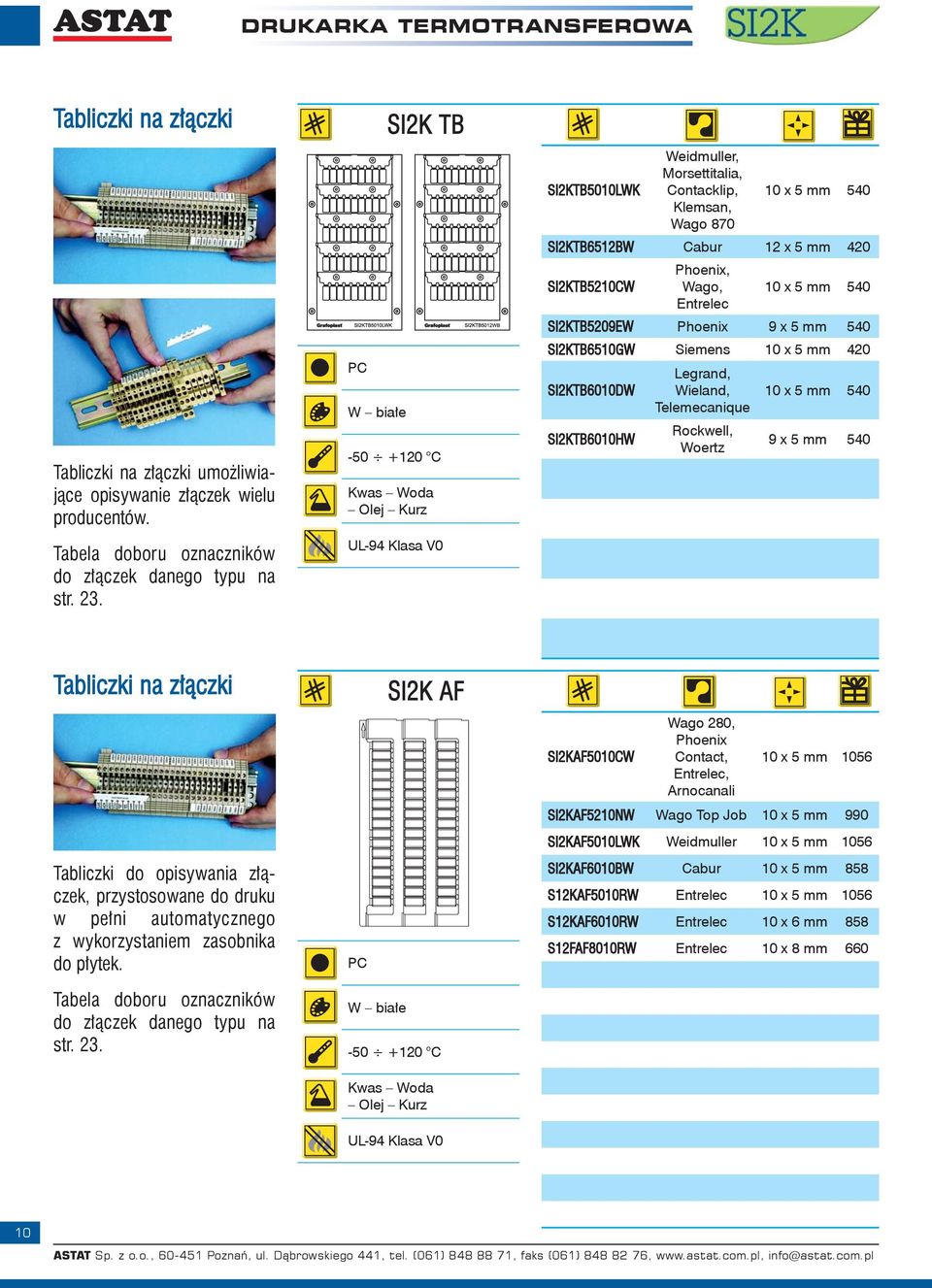

10 Tabliczki na złączki Tabliczki na złączki umożliwiające opisywanie złączek wielu producentów. Tabela doboru oznaczników do złączek danego typu na str. 23. PC SI2K TB C Kwas Woda Olej Kurz SI2KTB5010LWK Weidmuller, Morsettitalia, Contacklip, Klemsan, Wago x 5 mm 540 SI2KTB6512BW Cabur 12 x 5 mm 420 SI2KTB5210CW Phoenix, Wago, Entrelec 10 x 5 mm 540 SI2KTB5209EW Phoenix 9 x 5 mm 540 SI2KTB6510GW Siemens 10 x 5 mm 420 SI2KTB6010DW SI2KTB6010HW Legrand, Wieland, Telemecanique Rockwell, Woertz 10 x 5 mm x 5 mm 540 Tabliczki na złączki Tabliczki do opisywania złączek, przystosowane do druku w pełni automatycznego z wykorzystaniem zasobnika do płytek. PC SI2K AF SI2KAF5010CW Wago 280, Phoenix Contact, Entrelec, Arnocanali 10 x 5 mm 1056 SI2KAF5210NW Wago Top Job 10 x 5 mm 990 SI2KAF5010LWK Weidmuller 10 x 5 mm 1056 SI2KAF6010BW Cabur 10 x 5 mm 858 S12KAF5010RW Entrelec 10 x 5 mm 1056 S12KAF6010RW Entrelec 10 x 6 mm 858 S12FAF8010RW Entrelec 10 x 8 mm 660 Tabela doboru oznaczników do złączek danego typu na str C Kwas Woda Olej Kurz 10

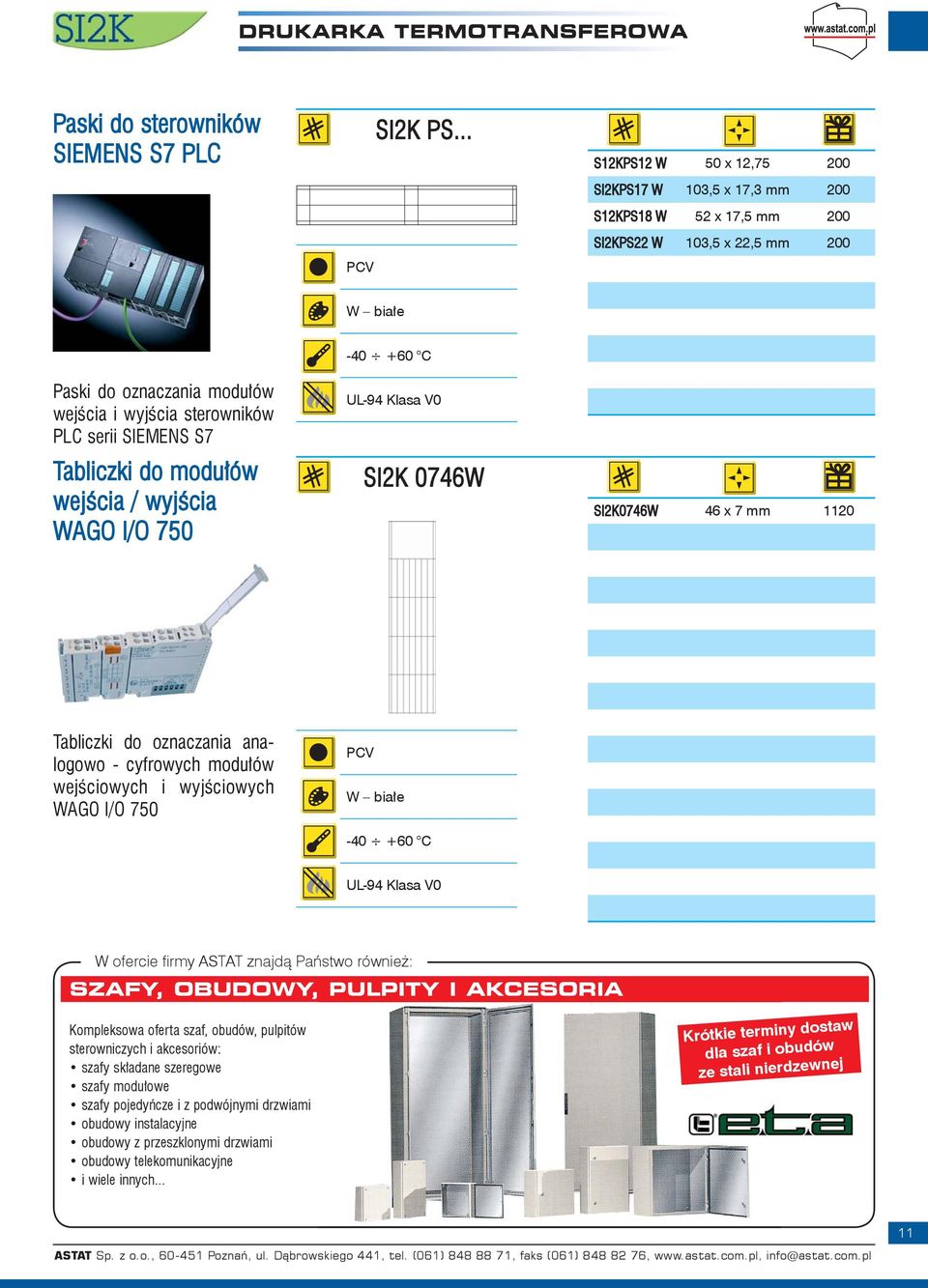

11 Paski do sterowników SIEMENS S7 PLC PCV SI2K PS... S12KPS12 W 50 x 12, SI2KPS17 W 103,5 x 17,3 mm 200 S12KPS18 W 52 x 17,5 mm 200 SI2KPS22 W 103,5 x 22,5 mm 200 Paski do oznaczania modułów wejścia i wyjścia sterowników PLC serii SIEMENS S7 Tabliczki do modułów wejścia / wyjścia WAGO I/O C SI2K 0746W SI2K0746W 46 x 7 mm 1120 Tabliczki do oznaczania analogowo - cyfrowych modułów wejściowych i wyjściowych WAGO I/O 750 PCV C W ofercie fi rmy ASTAT znajdą Państwo również: SZAFY, OBUDOWY, PULPITY I AKCESORIA Kompleksowa oferta szaf, obudów, pulpitów sterowniczych i akcesoriów: szafy składane szeregowe szafy modułowe szafy pojedyńcze i z podwójnymi drzwiami obudowy instalacyjne obudowy z przeszklonymi drzwiami obudowy telekomunikacyjne i wiele innych... Krótkie terminy dostaw dla szaf i obudów ze stali nierdzewnej 11

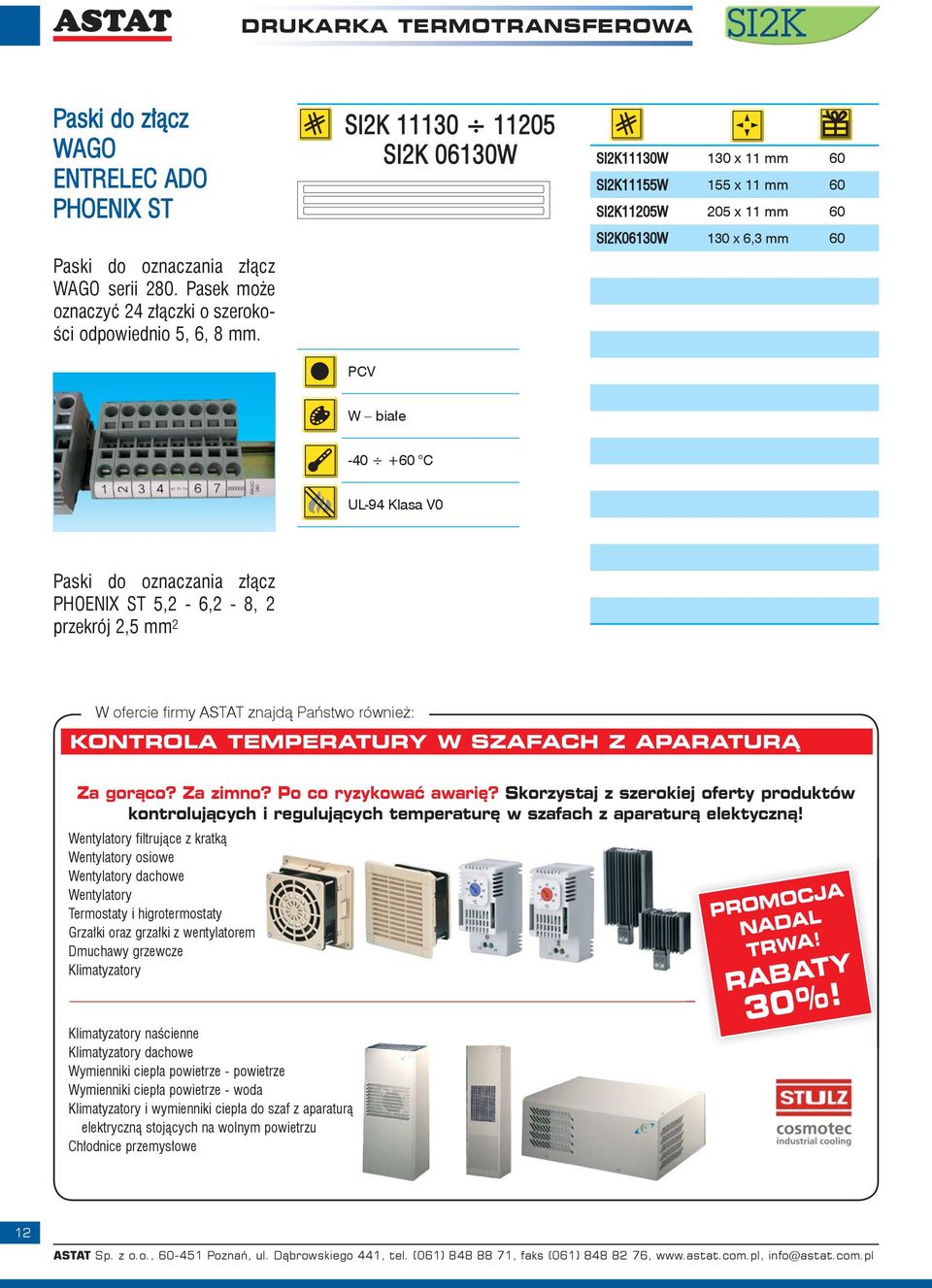

12 Paski do złącz WAGO ENTRELEC ADO PHOENIX ST Paski do oznaczania złącz WAGO serii 280. Pasek może oznaczyć 24 złączki o szerokości odpowiednio 5, 6, 8 mm. SI2K SI2K 06130W PCV SI2K11130W 130 x 11 mm 60 SI2K11155W 155 x 11 mm 60 SI2K11205W 205 x 11 mm 60 SI2K06130W 130 x 6,3 mm C Paski do oznaczania złącz PHOENIX ST 5,2-6,2-8, 2 przekrój 2,5 mm 2 W ofercie fi rmy ASTAT znajdą Państwo również: KONTROLA TEMPERATURY W SZAFACH Z APARATURĄ Za gorąco? Za zimno? Po co ryzykować awarię? Skorzystaj z szerokiej oferty produktów kontrolujących i regulujących temperaturę w szafach z aparaturą elektyczną! Wentylatory filtrujące z kratką Wentylatory osiowe Wentylatory dachowe Wentylatory Termostaty i higrotermostaty Grzałki oraz grzałki z wentylatorem Dmuchawy grzewcze Klimatyzatory Klimatyzatory naścienne Klimatyzatory dachowe Wymienniki ciepła powietrze - powietrze Wymienniki ciepła powietrze - woda Klimatyzatory i wymienniki ciepła do szaf z aparaturą araturą elektryczną stojących na wolnym powietrzu Chłodnice przemysłowe PROMOCJA NADAL TRWA! RABATY 30%! 12

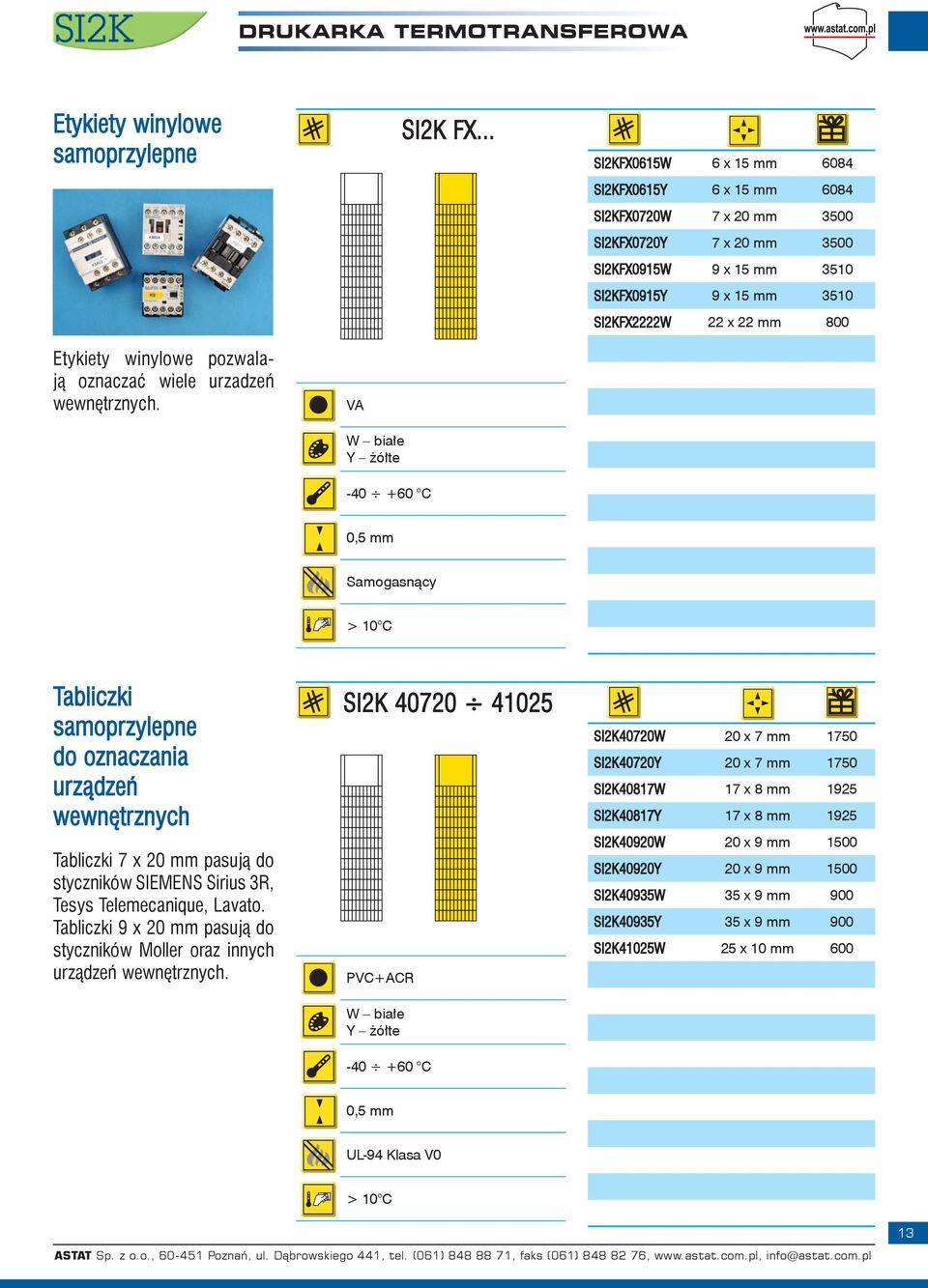

13 Etykiety winylowe samoprzylepne SI2K FX... SI2KFX0615W 6 x 15 mm 6084 SI2KFX0615Y 6 x 15 mm 6084 SI2KFX0720W 7 x 20 mm 3500 SI2KFX0720Y 7 x 20 mm 3500 SI2KFX0915W 9 x 15 mm 3510 SI2KFX0915Y 9 x 15 mm 3510 SI2KFX2222W 22 x 22 mm 800 Etykiety winylowe pozwalają oznaczać wiele urzadzeń wewnętrznych. VA Y żółte C 0,5 mm Samogasnący > 10 C Tabliczki samoprzylepne do oznaczania urządzeń wewnętrznych Tabliczki 7 x 20 mm pasują do styczników SIEMENS Sirius 3R, Tesys Telemecanique, Lavato. Tabliczki 9 x 20 mm pasują do styczników Moller oraz innych urządzeń wewnętrznych. SI2K PVC+ACR Y żółte C SI2K40720W 20 x 7 mm 1750 SI2K40720Y 20 x 7 mm 1750 SI2K40817W 17 x 8 mm 1925 SI2K40817Y 17 x 8 mm 1925 SI2K40920W 20 x 9 mm 1500 SI2K40920Y 20 x 9 mm 1500 SI2K40935W 35 x 9 mm 900 SI2K40935Y 35 x 9 mm 900 SI2K41025W 25 x 10 mm 600 0,5 mm > 10 C 13

14 Samoprzylepne tabliczki do oznaczania urządzeń zewnętrznych Tabliczki samoprzylepne pozwalają na oznaczenie urządzeń na zewnątrz szaf sterowniczych. Dzięki warstwie samoprzylepnej można je umieścić bezpośrednio na panelu, bez konieczności stosowania uchwytów. SI2K PVC+ACR Y żółte C SI2K41517M 17 x 15 mm SI2K41517W 17 x 15 mm SI2K41517Y 17 x 15 mm SI2K41527M 27 x 15 mm SI2K41527W 27 x 15 mm SI2K41527Y 27 x 15 mm SI2K41550M 50 x 15 mm 9 99 SI2K41550W 50 x 15 mm 9 99 SI2K41550Y 50 x 15 mm 9 99 SI2K41567M 67 x 15 mm SI2K41567W 67 x 15 mm SI2K41567Y 67 x 15 mm ,5 mm > 10 C 14 Tabliczki do uchwytów pod przyciski i lampki Tabliczki pasują do uchwytów serii SIT0A_ i SIT0B_ ze strony 15 i 17. SI2K PVC Y żółte C 0,5 mm SI2K1067M 67 x 10 mm SI2K1067W 67 x 10 mm SI2K1067Y 67 x 10 mm SI2K1517M 15 x 17 mm SI2K1517W 15 x 17 mm SI2K1517Y 15 x 17 mm SI2K0827M 8 x 27 mm SI2K0827W 8 x 27 mm SI2K0827Y 8 x 27 mm SI2K1527M 15 x 27 mm SI2K1527W 15 x 27 mm SI2K1527Y 15 x 27 mm SI2K1550M 15 x 50 mm 9 99 SI2K1550W 15 x 50 mm 9 99 SI2K1550Y 15 x 50 mm 9 99 SI2K1567M 15 x 67 mm SI2K1567W 15 x 67 mm SI2K1567Y 15 x 67 mm SI2K2727M 27 x 27 mm SI2K2727W 27 x 27 mm SI2K2727Y 27 x 27 mm SI2K41827W 18 x 27 mm

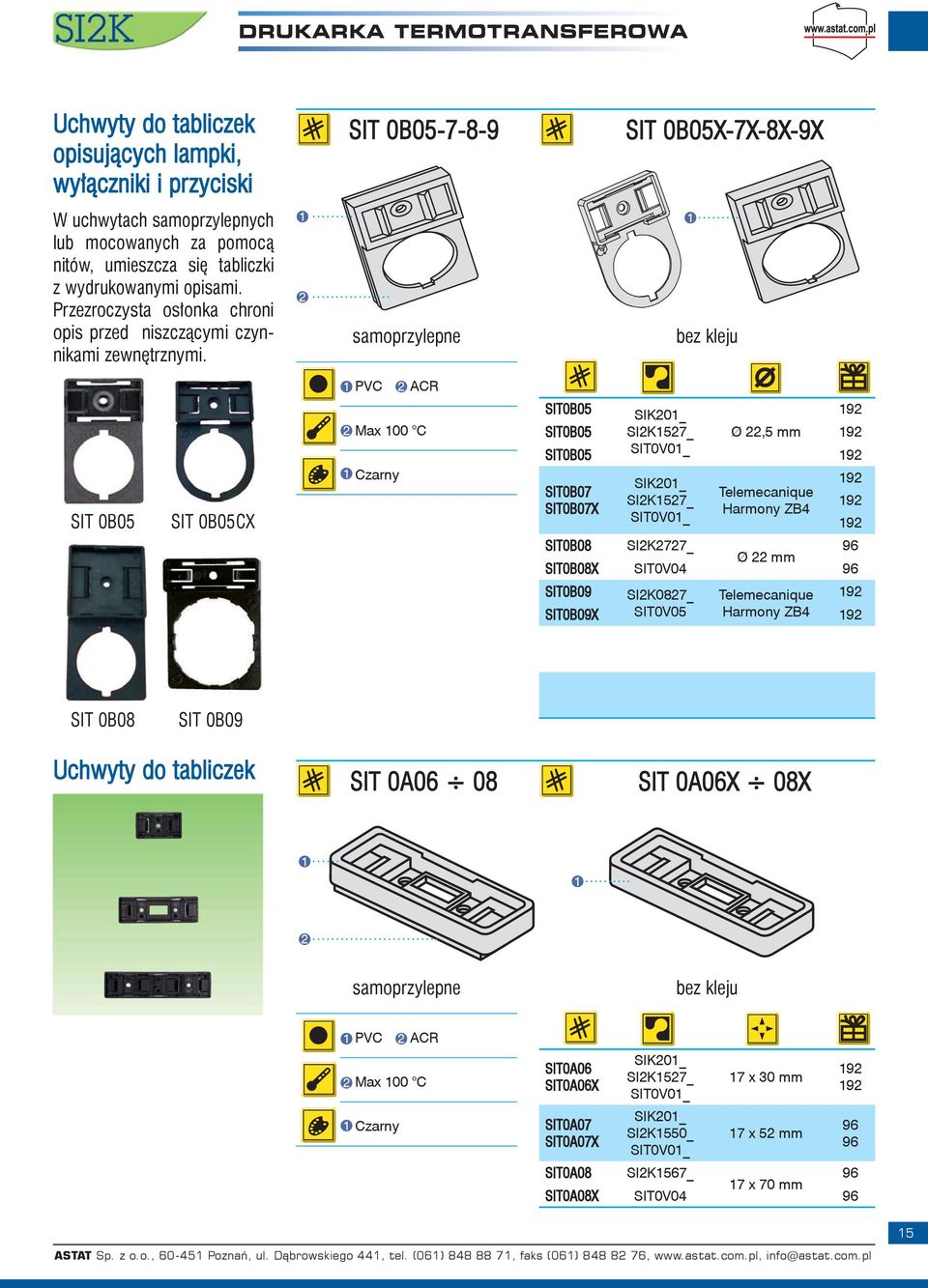

15 Uchwyty do tabliczek opisujących lampki, wyłączniki i przyciski W uchwytach samoprzylep nych lub mocowanych za pomocą nitów, umieszcza się tabliczki z wydrukowanymi opisami. Przezroczysta osłonka chroni opis przed niszczącymi czynnikami zewnętrznymi. SIT 0B samoprzylepne SIT 0B05X-7X-8X-9X bez kleju SIT 0B05 SIT 0B05CX 1 PVC 2 ACR 2 Max 100 C 1 Czarny SIT0B05 SIK201_ 192 SIT0B05 SI2K1527_ Ø 22,5 mm 192 SIT0B05 SIT0V01_ 192 SIT0B07 SIT0B07X SIK201_ SI2K1527_ SIT0V01_ Telemecanique Harmony ZB SIT0B08 SI2K2727_ 96 Ø 22 mm SIT0B08X SIT0V04 96 SIT0B09 SI2K0827_ Telemecanique 192 SIT0B09X SIT0V05 Harmony ZB4 192 SIT 0B08 SIT 0B09 Uchwyty do tabliczek SIT 0A06 08 SIT 0A06X 08X samoprzylepne bez kleju 1 PVC 2 ACR 2 Max 100 C 1 Czarny SIT0A06 SIT0A06X SIT0A07 SIT0A07X SIK201_ SI2K1527_ SIT0V01_ SIK201_ SI2K1550_ SIT0V01_ 17 x 30 mm 17 x 52 mm SIT0A08 SI2K1567_ x 70 mm SIT0A08X SIT0V

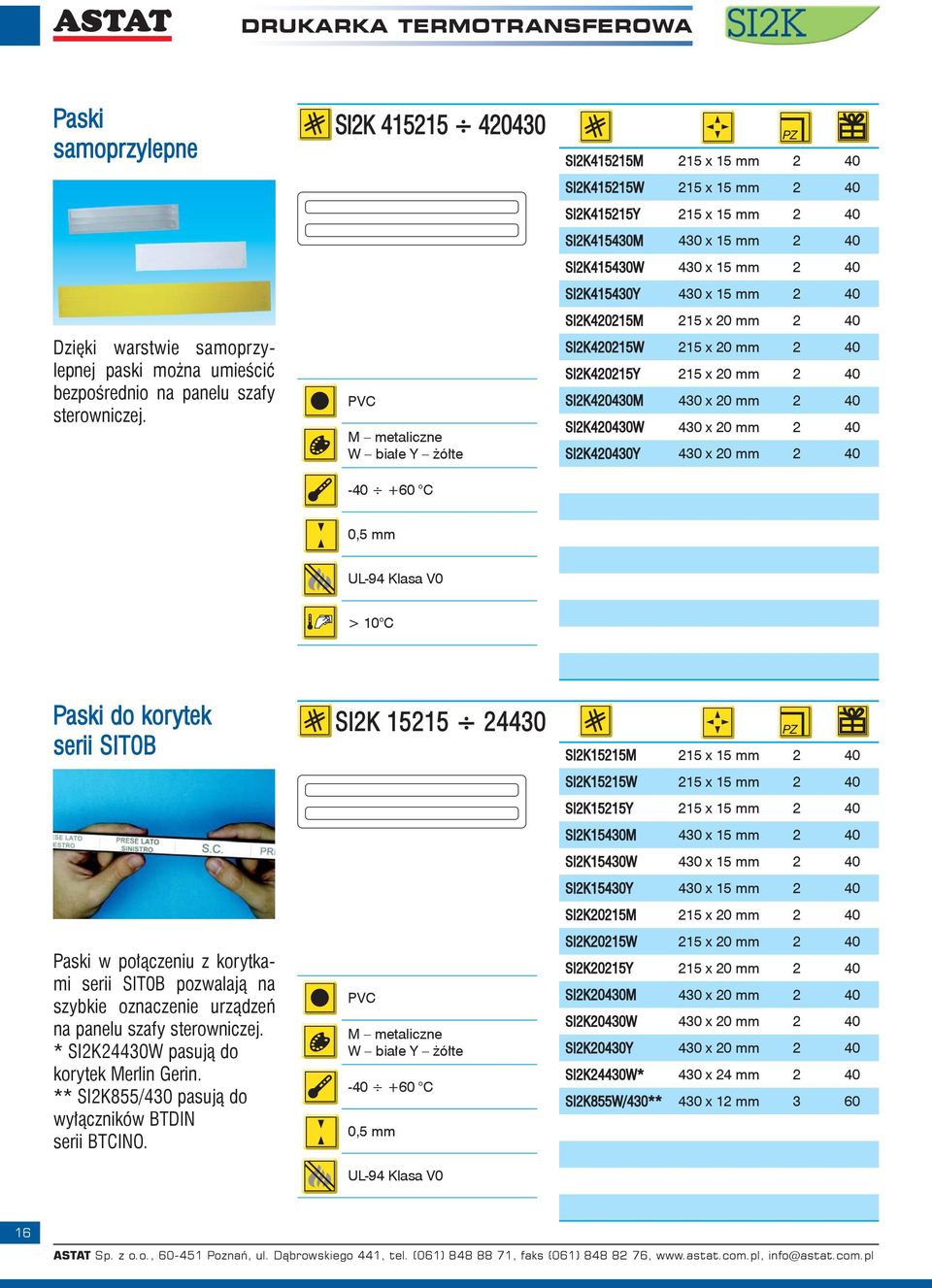

16 Paski samoprzylepne Dzięki warstwie samoprzylepnej paski można umieścić bezpośrednio na panelu szafy sterowniczej. SI2K PVC M metaliczne Y żółte C SI2K415215M 215 x 15 mm 2 40 SI2K415215W 215 x 15 mm 2 40 SI2K415215Y 215 x 15 mm 2 40 SI2K415430M 430 x 15 mm 2 40 SI2K415430W 430 x 15 mm 2 40 SI2K415430Y 430 x 15 mm 2 40 SI2K420215M 215 x 20 mm 2 40 SI2K420215W 215 x 20 mm 2 40 SI2K420215Y 215 x 20 mm 2 40 SI2K420430M 430 x 20 mm 2 40 SI2K420430W 430 x 20 mm 2 40 SI2K420430Y 430 x 20 mm ,5 mm > 10 C Paski do korytek serii SIT0B Paski w połączeniu z korytkami serii SIT0B pozwalają na szybkie oznaczenie urządzeń na panelu szafy sterowniczej. * SI2K24430W pasują do korytek Merlin Gerin. ** SI2K855/430 pasują do wyłączników BTDIN serii BTCINO. SI2K PVC M metaliczne Y żółte C 0,5 mm SI2K15215M 215 x 15 mm 2 40 SI2K15215W 215 x 15 mm 2 40 SI2K15215Y 215 x 15 mm 2 40 SI2K15430M 430 x 15 mm 2 40 SI2K15430W 430 x 15 mm 2 40 SI2K15430Y 430 x 15 mm 2 40 SI2K20215M 215 x 20 mm 2 40 SI2K20215W 215 x 20 mm 2 40 SI2K20215Y 215 x 20 mm 2 40 SI2K20430M 430 x 20 mm 2 40 SI2K20430W 430 x 20 mm 2 40 SI2K20430Y 430 x 20 mm 2 40 SI2K24430W* 430 x 24 mm 2 40 SI2K855W/430** 430 x 12 mm

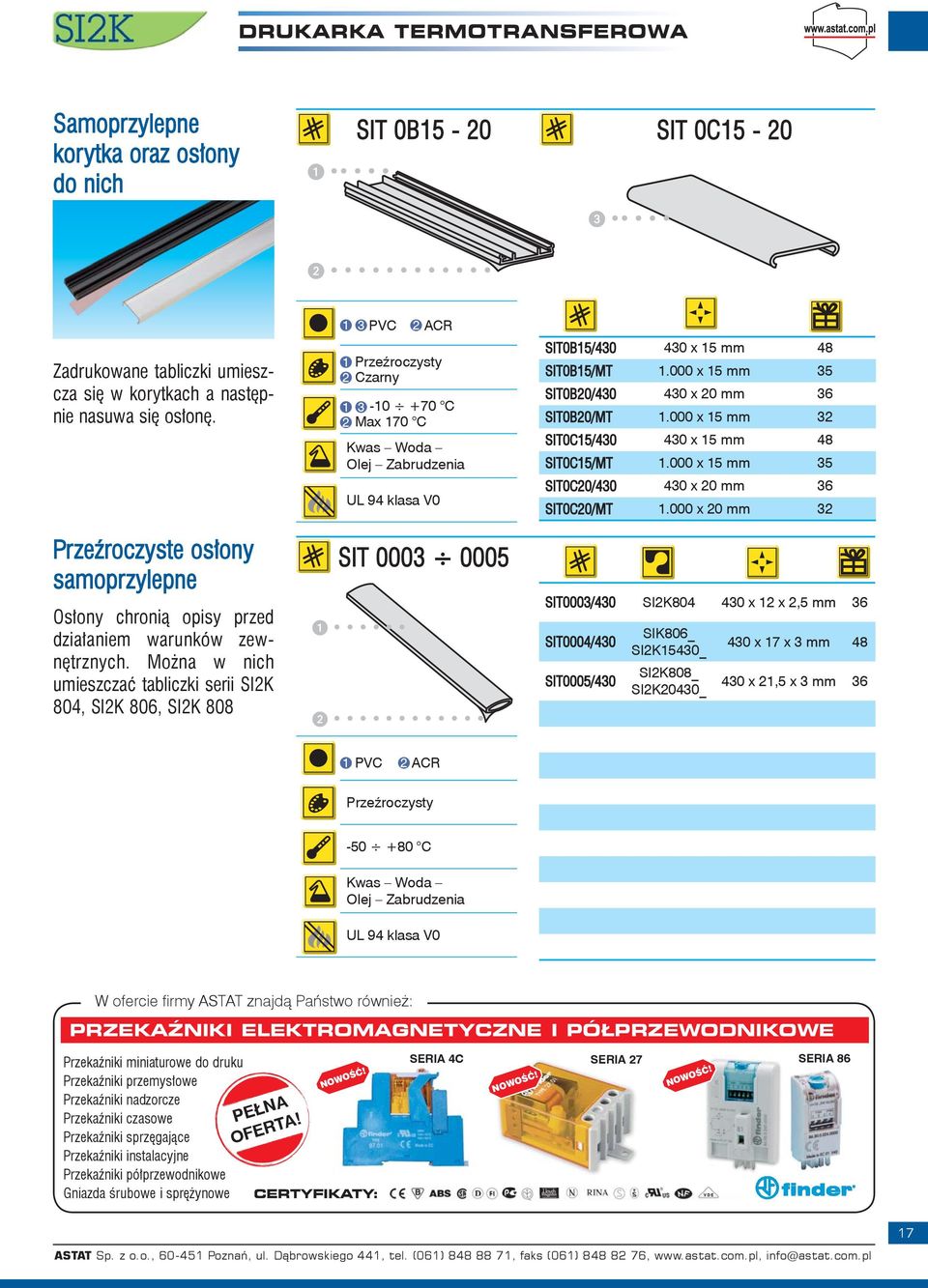

17 Samoprzylepne korytka oraz osłony do nich SIT 0B15-20 SIT 0C15-20 Zadrukowane tabliczki umieszcza się w korytkach a następnie nasuwa się osłonę. Przeźroczyste osłony samoprzylepne Osłony chronią opisy przed działaniem warunków zewnętrznych. Można w nich umieszczać tabliczki serii SI2K 804, SI2K 806, SI2K PVC ACR Przeźroczysty Czarny C 2 Max 170 C Kwas Woda Olej Zabrudzenia UL 94 klasa V0 SIT SIT0B15/ x 15 mm 48 SIT0B15/MT x 15 mm 35 SIT0B20/ x 20 mm 36 SIT0B20/MT x 15 mm 32 SIT0C15/ x 15 mm 48 SIT0C15/MT x 15 mm 35 SIT0C20/ x 20 mm 36 SIT0C20/MT x 20 mm 32 SIT0003/430 SI2K x 12 x 2,5 mm 36 SIT0004/430 SIT0005/430 SIK806_ SI2K15430_ SI2K808_ SI2K20430_ 430 x 17 x 3 mm x 21,5 x 3 mm 36 1 PVC 2 ACR Przeźroczysty C Kwas Woda Olej Zabrudzenia UL 94 klasa V0 W ofercie fi rmy ASTAT znajdą Państwo również: PRZEKAŹNIKI ELEKTROMAGNETYCZNE I PÓŁPRZEWODNIKOWE Przekaźniki miniaturowe do druku Przekaźniki przemysłowe Przekaźniki nadzorcze Przekaźniki czasowe Przekaźniki sprzęgające Przekaźniki instalacyjne Przekaźniki półprzewodnikowe Gniazda śrubowe i sprężynowe PEŁNA OFERTA! NOWOŚĆ! CERTYFIKATY: SERIA 4C SERIA 27 SERIA 86 NOWOŚĆ! NOWOŚĆ! 17

18 Tabliczki samoprzylepne do zewnętrznych oznaczeń Dzięki warstwie samoprzylepnej tabliczki pozwalają na oznaczenie zewnętrznych paneli bez konieczności stosowania dodatkowych zamocowań. SI2K PVC+ACR Y żółte M metaliczne B - czarne C SI2K43070B 70 x 30 mm 20 SI2K43070M 70 x 30 mm 20 SI2K43070W 70 x 30 mm 20 SI2K43070Y 70 x 30 mm 20 SI2K44090B 90 x 40 mm 15 SI2K44090M 90 x 40 mm 15 SI2K44090W 90 x 40 mm 15 SI2K44090Y 90 x 40 mm 15 SI2K460100B 100 x 60 mm 15 SI2K460100M 100 x 60 mm 15 SI2K460100W 100 x 60 mm 15 SI2K460100Y 100 x 60 mm 15 0,5 mm Osłony przeźroczyste SIT0V_ do tabliczek na str. 19 > 10 C Tabliczki do zewnętrznych oznaczeń Tabliczki używane do nadruku tabliczek znamionowych, zawierających logo firmy, dane techniczne, numer seryjny, itp. SI2K PVC Y żółte M metaliczne B - czarne C SI2K3070B 70 x 30 mm 20 SI2K3070M 70 x 30 mm 20 SI2K3070W 70 x 30 mm 20 SI2K3070Y 70 x 30 mm 20 SI2K4090B 90 x 40 mm 15 SI2K4090M 90 x 40 mm 15 SI2K4090W 90 x 40 mm 15 SI2K4090Y 90 x 40 mm 15 SI2K60100B 100 x 60 mm 15 SI2K60100M 100 x 60 mm 15 SI2K60100W 100 x 60 mm 15 SI2K60100Y 100 x 60 mm 15 0,5 mm 18

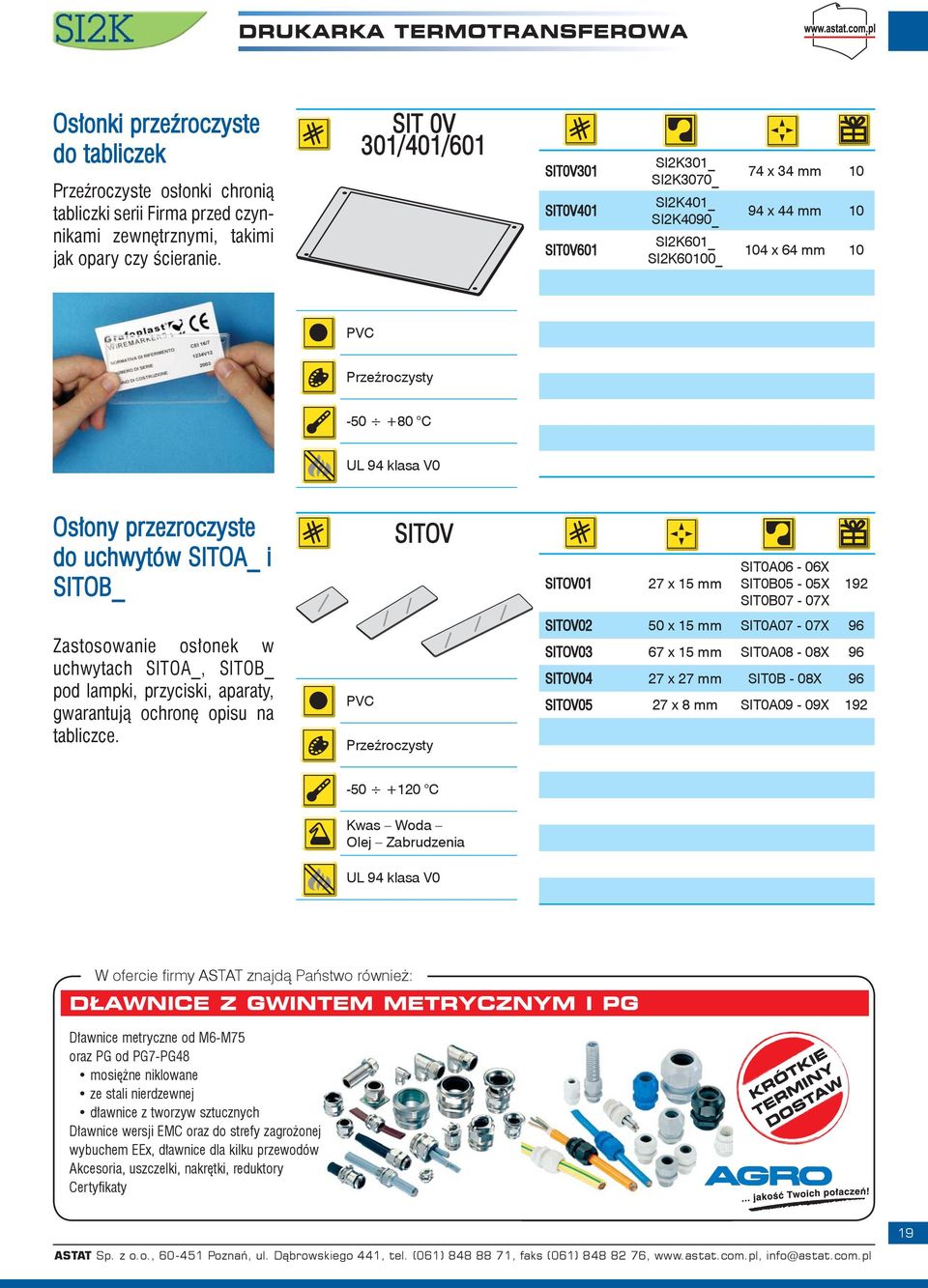

19 Osłonki przeźroczyste do tabliczek Przeźroczyste osłonki chronią tabliczki serii Firma przed czynnikami zewnętrznymi, takimi jak opary czy ścieranie. SIT 0V 301/401/601 SIT0V301 SIT0V401 SIT0V601 SI2K301_ SI2K3070_ SI2K401_ SI2K4090_ SI2K601_ SI2K60100_ 74 x 34 mm x 44 mm x 64 mm 10 PVC Przeźroczysty C UL 94 klasa V0 Osłony przezroczyste do uchwytów SITOA_ i SITOB_ Zastosowanie osłonek w uchwytach SITOA_, SITOB_ pod lampki, przyciski, aparaty, gwarantują ochronę opisu na tabliczce. PVC SITOV Przeźroczysty SITOV01 27 x 15 mm SIT0A06-06X SIT0B05-05X SIT0B07-07X 192 SITOV02 50 x 15 mm SIT0A07-07X 96 SITOV03 67 x 15 mm SIT0A08-08X 96 SITOV04 27 x 27 mm SIT0B - 08X 96 SITOV05 27 x 8 mm SIT0A09-09X C Kwas Woda Olej Zabrudzenia UL 94 klasa V0 W ofercie fi rmy ASTAT znajdą Państwo również: DŁAWNICE Z GWINTEM METRYCZNYM I PG Dławnice metryczne od M6-M75 oraz PG od PG7-PG48 mosiężne niklowane ze stali nierdzewnej dławnice z tworzyw sztucznych Dławnice wersji EMC oraz do strefy zagrożonej wybuchem EEx, dławnice dla kilku przewodóww Akcesoria, uszczelki, nakrętki, reduktory Certyfikaty 19

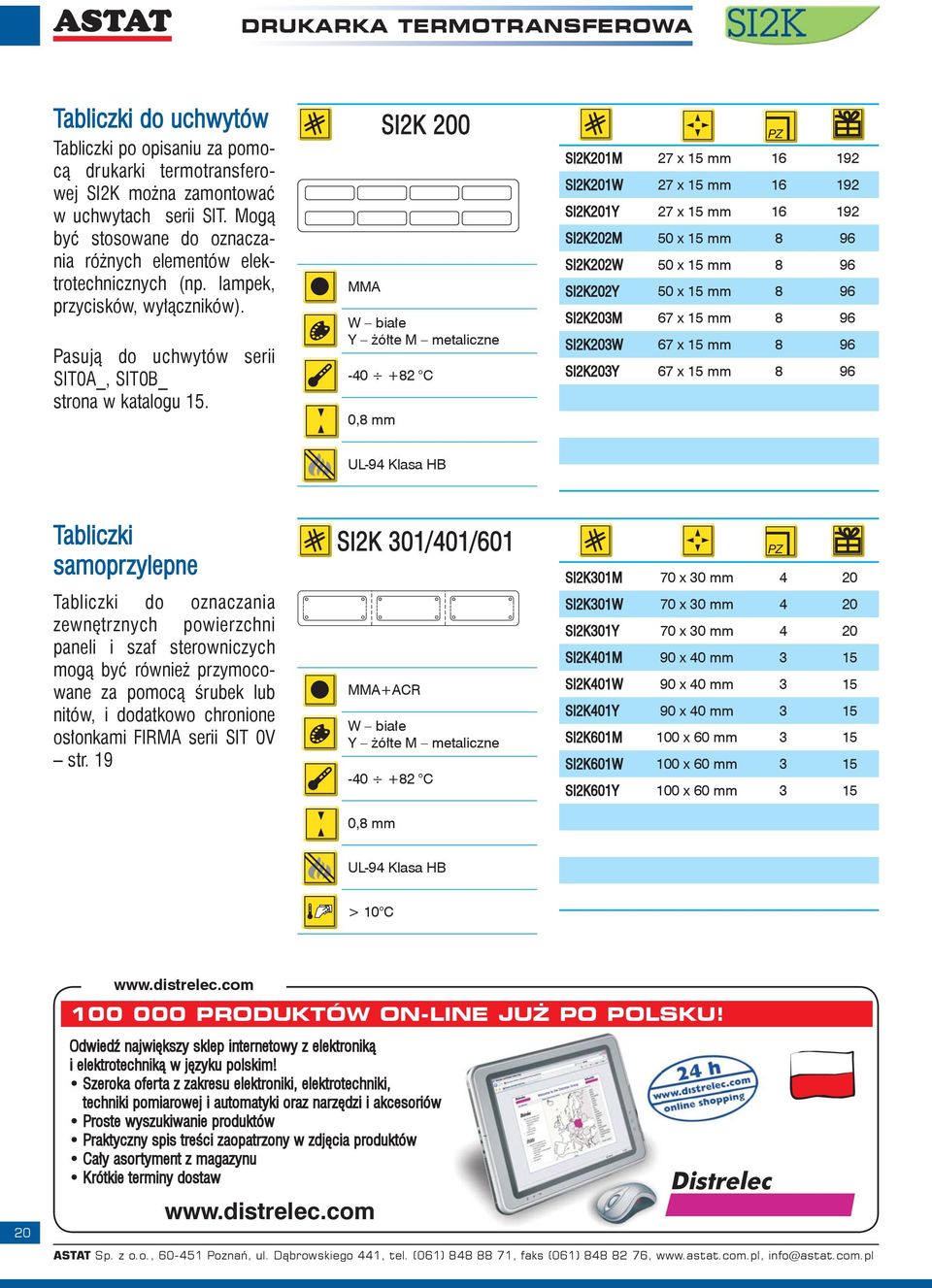

20 Tabliczki do uchwytów Tabliczki po opisaniu za pomocą drukarki termotransferowej SI2K można zamontować w uchwytach serii SIT. Mogą być stosowane do oznaczania różnych elementów elektrotechnicznych (np. lampek, przycisków, wyłączników). Pasują do uchwytów serii SIT0A_, SIT0B_ strona w katalogu 15. MMA SI2K 200 Y żółte M metaliczne C 0,8 mm SI2K201M 27 x 15 mm SI2K201W 27 x 15 mm SI2K201Y 27 x 15 mm SI2K202M 50 x 15 mm 8 96 SI2K202W 50 x 15 mm 8 96 SI2K202Y 50 x 15 mm 8 96 SI2K203M 67 x 15 mm 8 96 SI2K203W 67 x 15 mm 8 96 SI2K203Y 67 x 15 mm 8 96 UL-94 Klasa HB Tabliczki samoprzylepne Tabliczki do oznaczania zewnętrznych powierzchni paneli i szaf sterowniczych mogą być również przymocowane za pomocą śrubek lub nitów, i dodatkowo chronione osłonkami FIRMA serii SIT 0V str. 19 SI2K 301/401/601 MMA+ACR Y żółte M metaliczne C 0,8 mm SI2K301M 70 x 30 mm 4 20 SI2K301W 70 x 30 mm 4 20 SI2K301Y 70 x 30 mm 4 20 SI2K401M 90 x 40 mm 3 15 SI2K401W 90 x 40 mm 3 15 SI2K401Y 90 x 40 mm 3 15 SI2K601M 100 x 60 mm 3 15 SI2K601W 100 x 60 mm 3 15 SI2K601Y 100 x 60 mm 3 15 UL-94 Klasa HB > 10 C PRODUKTÓW ON-LINE JUŻ PO POLSKU! Odwiedź największy sklep internetowy z elektroniką i elektrotechniką w języku polskim! Szeroka oferta z zakresu elektroniki, elektrotechniki, techniki pomiarowej i automatyki oraz narzędzi i akcesoriów Proste wyszukiwanie produktów Praktyczny spis treści zaopatrzony w zdjęcia produktów Cały asortyment z magazynu Krótkie terminy dostaw

21 Paski samoprzylepne Samoprzylepne paski są idealnym rozwiązaniem do oznaczania urządzeń zarówno wewnątrz jak i na zewnątrz szaf sterowniczych. Paski są także dopasowane do korytek serii SIT0B_ Tabliczki do oznaczania zewnętrznych paneli Dwustronne tabliczki do oznaczania zewnętrznych paneli szaf sterowniczych, tabliczki mogą być zadrukowane po obydwu stronach białej i czarnej. SI2K 800 MMA+ACR Y żółte M metaliczne C 0,8 mm UL-94 Klasa HB > 10 C SI2K MMA B czarne C SI2K804M/ x 10 mm 4 80 SI2K804W/ x 10 mm 4 80 SI2K804Y/ x 10 mm 4 80 SI2K804M/ x 10 mm 4 80 SI2K804W/ x 10 mm 4 80 SI2K804Y/ x 10 mm 4 80 SI2K806M/ x 15 mm 2 40 SI2K806M/ x 15 mm 2 40 SI2K806M/ x 15 mm 2 40 SI2K806M/ x 15 mm 2 40 SI2K806M/ x 15 mm 2 40 SI2K806M/ x 15 mm 2 40 SI2K808M/ x 20 mm 2 40 SI2K808M/ x 20 mm 2 40 SI2K808M/ x 20 mm 2 40 SI2K808M/ x 20 mm 2 40 SI2KT30120B/W 120 x 30 mm 50 SI2KT50180B/W 180 x 50 mm 30 SI2KT1550B/W 50 x 15 mm 96 SI2KT2580B/W 80 x 25 mm 48 SI2KT29190B/W 190 x 29 mm 12 SI2KT3550B/W 50 x 35 mm 72 0,8 mm UL-94 Klasa HB 21

22 Nośniki oznaczników do opasek kablowych Tabliczki z wydrukowanymi opisami umieszcza się w nośniku mocowanym za pomocą opaski kablowej. Służy do oznaczania wiązek przewodów, kabli, węży, itp. SIT X PCV SIT0003X x 50 mm SI2K804_ 224 SIT0004X050 SIT0004X070 SIT0004X x 50 mm 15 x 70 mm 15 x 88 mm SI2K201_ SI2K1527_ SI2K202_ SI2K1550_ SI2K202_ SI2K203_ SI2K1567_ 192 SIT0005X x 100 mm Przeźroczysty C Kwas Woda Olej Kurz Seria 190 Seria 200 Seria 300 Seria NOŚNIKI OPISÓW NA PRZEWODY DLA PRZEWODÓW O PRZEKROJU mm

23 Tabela doboru oznaczników do danego typu złączek SI2KAF6010BW S12KAF5010LWK SI2KAF5010NW SI2KAF5010CW SI2KTB5010LWK SI2KTB5209EW SI2KTB5210CW SI2KTB6010DW SI2KTB6010HW SI2KTB6510GW SI2KTB6512BW LEGRAND 10A 20A 25A 35A 50A 70A 396 2/ CABUR HMM1 HMM2 HMM4 HMM6 HMD1 HMD2N DAS4 CBC 2 CBC 4 CBC 6 CBD 2 CBD 4 CBD 6 CBD 10 CBD 16 CBD 35 CBD 50 CBD 70 EMD2,5 EMD4 EMD6 EMD10 EMD16 EMD25 EMD35 EMD70 VPC 22,5 RN1 RN2 RN4 WEIDMULLER SAK 2,5 SAK 4 SAK 6 WDU 1,5 WDU 2,5 WDU 4 WDU 6 WDU 10 WDU 16 WDU 35 ZDU 2,5 ZDU 6 WSI 6 WTR 2,5 WPE 2,5 WPE 4 ZPE 2,5 WNT 2,5 WDK 2,5 WDK 4 SI2KAF6010BW S12KAF5010LWK SI2KAF5010NW SI2KAF5010CW SI2KTB5010LWK SI2KTB5209EW SI2KTB5210CW SI2KTB6010DW SI2KTB6010HW SI2KTB6510GW SI2KTB6512BW ABB ENTRELEC M2,5/5 M4/6 PHOENIX ST 2,5 ST 4 ST 6 UT 2,5 UT 4 UT 6 UK 1,5N UK 2,5 UK 3 UK 5 UK 5N UKK 3 UKK 5 ZFK 1,5 ZFK 2,5 PIK 4PE/L/NL PIK 4L/L UDMTK5 STTBS1/5 WAGO TOP JOB'S 2002 TOP JOB'S 2004 TOP JOB'S SIEMENS 8WA1 8WH2 8WH3 8WH4 8WH5 32A TELEMECANIQUE AB1RR435U2 WK 4SL/U WK 4E/U WK 4/THSI5 WK 4/U WK 6SL/U WK 10/SIU WKN 16/U KLEMSAN AVK 2,5 AVK 4 AVK 6 AVK 10 23
