1 OSZCZĘDNOŚĆ NA CAŁEJ LINII Najefektywniejszy system oznaczania

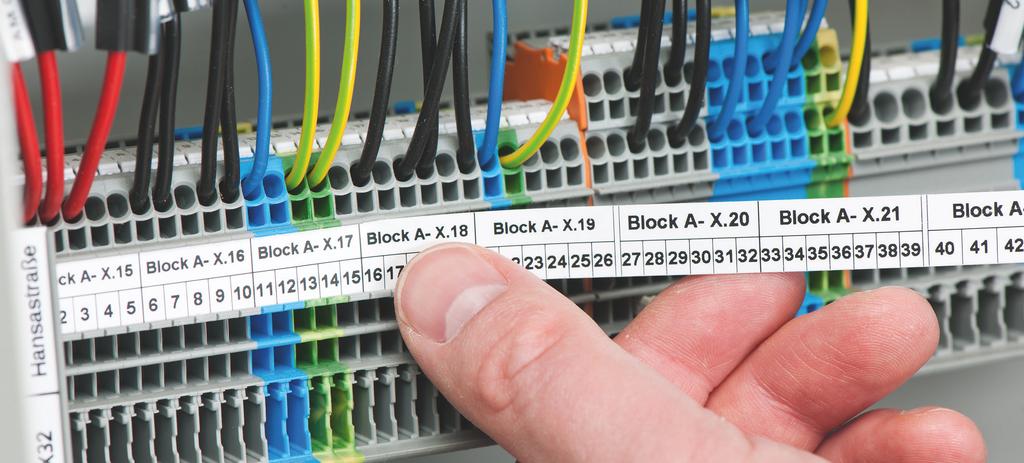

2 PRZEJRZYSTOŚĆ W ROZDZIELNICY Opis złączek Jeszcze większa przejrzystość w szafie rozdzielczej dzięki wielowierszowemu opisowi na pasku oznacznikowym WMB Inline, tabliczki oznacznikowe WMB w rolce są uniwersalnym rozwiązaniem do złączek o rożnych rozmiarach opis standardowych aplikacji można wykonać przy pomocy tabliczek jednej wielkości Łatwe umieszczenie paska na złączce dzięki jednakowemu kształowi złączek TOPJOB S Oznaczniki na przewody i kable Różne warianty do wyboru: tulejki oznacznikowe, etykiety z laminacją, oznaczniki nawlekane na przewody lub rękawy termokurczliwe Powierzchnie na nadruk różnej wielkości Opis urządzeń Szeroki asortyment etykiet, tabliczek na przycisk, etykiet tekstylnych oraz tabliczek znamionowych do optymalnego opisu urządzeń i szaf rozdzielczych Materiały w różnych wariantach kolorystycznych i rozmiarach 2

3 OSZCZĘDNOŚĆ DZIĘKI smartprinter Uniwersalna i szybka drukarka termotransferowa Łatwa obsługa Ekonomiczne oznaczanie Wszystkie dane do opisywania można utworzyć za pomocą oprogramowania do oznaczania smartscript Niewielki koszt zakupu Oszczędność czasu przy oznaczaniu Trwały opis, odporny na zmywanie i ścieranie Uniwersalna w zastosowaniu Łatwa instalacja Realizacja wszystkich zadań oznaczania w rozdzielnicy Do opisu wszystkich złączek WAGO, przewodów i kabli oraz oznaczania urządzeń Pakiet instalacyjny oraz oprogramowanie do oznaczania można pobrać ze strony 3

4 OPIS ZŁĄCZEK Paski oznacznikowe Tabliczki oznacznikowe WMB Inline w rolce numer katalogowy szerokość/kolor numer katalogowy opis mm, (0 m) WMB Inline,, szerokość 3, mm, rozciągalny (2 300 szt.) , mm, przezroczysty (0 m) , mm, (0 m) / mm, (0 m) (2000 szt.) (1 00 szt.) WMB Inline,, szerokość mm, rozciągalny: mm,2 mm Mini-WSB Inline,, bez nadruku, rozciągalny: mm,2 mm (1 700 szt.) WMB Inline do złączek listwowych Phoenix-Contact,, bez nadruku, rozciągalny: mm,2 mm (900 szt.) WMB Inline do złączek listwowych Weidmüller,, bez nadruku, rozciągalny: mm,2 mm (1 200 szt.) WMB Inline,, szerokość 4 mm, rozciągalny: 4 mm 4,2 mm zastępuje tabliczki UC-TM i ZB zastępuje tabliczkę WS 10/

5 Tabliczki oznacznikowe i wałki opis WMB Inline, bez nadruku, rozciągalny 3, mm WMB Inline, bez nadruku, rozciągalny 4 4,2 mm WMB Inline, bez nadruku, rozciągalny,2 mm Mini-WSB Inline, bez nadruku, rozciągalny:,2 mm do serii kolor (materiał) żółty czerwony niebieski szary pomarańcz. jasnozielony zielony fioletowy 2000, 2020 żółty czerwony niebieski szary pomarańcz. jasnozielony zielony fioletowy 2001 żółty czerwony niebieski szary pomarańcz. jasnozielony zielony fioletowy , 2022 żółty czerwony niebieski szary pomarańcz. jasnozielony zielony fioletowy 769, 70 (materiał) / / / / / / / / / / / / / / / / / / / / / / / / kolor (wałek) (wałek) zielony zielony zielony / / / / / / / / niebieski WMB Inline do złączek listwowych Phoenix-Contact, bez nadruku, rozciągalny:,2 mm, zastępuje artykuły UC-TM i ZB WMB Inline do złączek listwowych Weidmüller, bez nadruku, rozciągalny:,2 mm, zastępuje artykuł WS 10/ czerwony paski oznacznikowe, oznaczniki na przewody, oznaczanie urządzeń patrz strona 4, 8 i kolejne czarny

6 MATRYCA DOBORU nadruk bezpośrednio na produkcie 9 (rolka) pasek samoprzylepny (karta) tabliczki oznacznikowe Mini-WSB, rolka i karta,2 tabliczki oznacznikowe WMB, karty 3,,2 4 4,2 tabliczki oznacznikowe WMB Inline, w rolce 3, 11 szer. w mm 7, paski oznacznikowe 4 4,2 Materiały oznacznikowe i pasująca seria produktów złączki listwowe TOPJOB S seria 2000 seria 2001 seria 2002 seria 2003 seria 2004 seria 200 seria 2006 seria 2007 seria 2010 seria , 4,2,2,2 6,2 6,2 7, złączki listwowe Classic seria 270 seria 279 seria 280 seria 281 seria 282 seria 283 seria 284 seria 28 seria TOPJOB Classic seria 780 seria 781 seria 782 seria 783 seria 784 seria X-COM -SYSTEM/X-COM S-SYSTEM seria 769 X-COM seria 870 X-COM seria 2020 X-COM S Mini 3, seria 2022 X-COM,2 złączki Mini seria 260 seria 261 seria 262 seria 264 seria 862 seria 869 / 8 6 / 0 7 / 12 6 / drukarka smartprinter zamówienia na stronie przy pomocy smartdesigner 6 optymalnie dopasowane (np. największa tabliczka) odpowiedni do dzielenia na poj. elementy

7 (rolka) pasek samoprzylepny nadruk bezpośrednio na produkcie 9 4 4,2 (karta) tabliczki oznacznikowe Mini-WSB, rolka i karta,2 tabliczki oznacznikowe WMB, karty 3,,2 4 4,2 tabliczki oznacznikowe WMB Inline, w rolce 3, 11 szer. w mm 7, paski oznacznikowe systemy krosowe seria 727 7,62 złączki silnoprądowe, POWER CAGE CLAMP seria / 20 / 2 seria , złączki do płytek drukowanych seria 74 / 7, / 10 seria 746 7, seria 831 7,62 seria 218, 233, 234, 23, 236, 243, 20, 22, 23, 24, 2, 26, 27, 73, 736, 737, 738, 739, 740, 741, 742, 74, 746, 804, 80, 806, 816 systemy WAGO I/O seria / 24 / 48 seria / 24 / 48 moduły interfejsowe seria seria 87 6 seria seria 89 6 WINSTA seria 770/ seria 890/891 MULTI CONNECTION SYSTEM seria 231, 232, 713, 714, 721, 722, 733, 734, 831, 834, 2231, picomax seria 2091, 2092 drukarka smartprinter zamówienia na stronie przy pomocy smartdesigner 7

8 OZNACZNIKI NA PRZEWODY I KABLE Tulejki oznacznikowe i tabliczki wsuwane długość 12 mm tulejka oznacznikowa do średnicy przewodu 1,4 mm, przezroczysta 1 woreczek (00 sztuk) tulejka oznacznikowa do średnicy przewodu 11 mm, przezroczysta 1 woreczek (00 sztuk) tabliczka wsuwana do tulejki oznacznikowej 12 x 4 mm, biała (2 00 szt.) długość 23 mm numer katalogowy tulejka oznacznikowa do średnicy przewodu 1,4 mm, przezroczysta 1 woreczek (00 sztuk) tulejka oznacznikowa do średnicy przewodu 11 mm, przezroczysta 1 woreczek (200 sztuk) tulejka oznacznikowa mocowanie przy pomocy opaski zaciskowej, przezroczysta 1 woreczek (200 sztuk) tabliczka wsuwana do tulejki oznacznikowej 23 x 4 mm, biała (2 00 szt.) Oznaczniki wiązki przewodów/mocowanie przy użyciu opaski zaciskowej 8 numer katalogowy oznaczniki wiązki przewodów 2 x 20 mm (powierzchnia opisu 2 x 10 mm), 1-torowe, białe (00 szt.) oznaczniki wiązki przewodów nawinięcie wewnętrzne (powierzchnia opisu po wewnętrznej stronie 100 x 1 mm), 2-torowe, białe (800 szt.) / oznaczniki wiązki przewodów nawinięcie wewnętrzne (powierzchnia opisu po wewnętrznej stronie 100 x 1 mm), 2-torowe, żółte (800 szt.)

9 Oznaczniki nawlekane na przewody oznaczniki nawlekane na przewody powierzchnia opisu x 10, mm, 3-torowe, 0,7 1, mm2, białe (1000 szt.) oznaczniki nawlekane na przewody powierzchnia opisu 7 x 10, mm, 3-torowe, 2, 6 mm2, białe (1000 szt.) oznaczniki nawlekane na przewody powierzchnia opisu 10 x 17 mm, 2-torowe, 6 16 mm2, białe (1000 szt.) etykiety z laminacją powierzchnia opisu 9 x 18 mm, 2-torowe, białe (1000 szt.) Etykiety z laminacją etykiety z laminacją powierzchnia opisu 1 x 12 mm, 2-torowe, białe etykiety z laminacją powierzchnia opisu 18 x 44 mm, 1-torowe, białe (1000 szt.) (00 szt.) Koszulki termokurczliwe (kurczliwość 2:1) średnica przed obkurczeniem Ø i kolor przekrój ,4 mm, białe 0,2 0,7 mm2 (20 m) ,2 mm, białe 0,7 1,00 mm2 (20 m) ,8 mm, białe 1,00 2,0 mm2 (20 m) ,4 mm, białe 4,00 6,00 mm2 (20 m) , mm, białe 10,0 16 mm2 (1 m) ,7 mm, białe 2,0 3,0 mm2 (1 m) mm, białe 3,0 0,0 mm2 (1 m) / / / / / / / ,4 mm, żółte 3,2 mm, żółte 4,8 mm, żółte 6,4 mm, żółte 9, mm, żółte 12,7 mm, żółte 19 mm, żółte 0,2 0,7 mm2 0,7 1,00 mm2 1,00 2,0 mm2 4,00 6,00 mm2 10,0 16 mm2 2,0 3,0 mm2 3,0 0,0 mm2 (20 m) (20 m) (20 m) (20 m) (1 m) (1 m) (1 m) 9

10 OPIS URZĄDZEŃ Samoprzylepne etykiety do opisu ciągłego torowe, szer. 2,3 mm, białe (2 m) torowe, szer. mm, białe (2 m) torowe, szer. 3 mm, białe -torowe, szer. 6 mm, białe (2 m) (2 m) Samoprzylepne paski oznacznikowe szer. 1 mm, białe (0 m) szer. 10 mm, srebrne (20 m) / szer. 10 mm, białe szer. 20 mm, białe szer. 20 mm, srebrne szer. 30 mm, białe szer. 30 mm, srebrne szer. 46 mm, białe szer. 46 mm, żółte szer. 46 mm, srebrne (20 m) (20 m) (20 m) (20 m) (20 m) (20 m) (20 m) (20 m) Samoprzylepne etykiety poliestrowe x 1 mm, białe (3 000 szt.) x 1 mm, białe (3 000 szt.) / / / x 1 mm, żółte 9 x 1 mm, żółte 8 x 20 mm, białe 8 x 20 mm, żółte 9, x 2 mm, białe x 3 mm, białe (3 000 szt.) (3 000 szt.) (3 000 szt.) (3 000 szt.) (1 00 szt.) (1 00 szt.) Etykiety tekstylne x 20 mm, 1-torowe, białe (3 000 szt.) / x 20 mm, 1-torowe, żółte (3 000 szt.)

11 Tabliczki na przycisk (tabliczki na przycisk) wielkość kolor/pozostałe informacje wyposażenie konieczne do tabliczek na przycisk (do oznaczników Eaton) 26, x 18,0 mm (1 000 szt.) słabo przylepne pokrywa, przezroczysta 100 szt (do oznaczników Siemens) 22,0 x 22,0 mm (1 000 szt.) mocno przylepne pokrywa, przezroczysta 100 szt (do oznaczników Siemens) 27,0 x 12, mm pokrywa, przezroczysta 100 szt ramka do przycisku, czarna 100 szt (do oznaczników Siemens) 27, x 17, mm (1 000 szt.) (do oznaczników Siemens) 27,0 x 27,0 mm ,0 x 19,0 mm ,0 x 18,0 mm (30 szt.) mocno przylepne ,0 x 28,0 mm ,0 x 22,0 mm (00 szt.) mocno przylepne ,0 x 27,0 mm (1 000 szt.) (1 000 szt.) (30 szt.) (300 szt.) (20 szt.) słabo przylepne mocno przylepne mocno przylepne mocno przylepne mocno przylepne mocno przylepne pokrywa, przezroczysta 100 szt pokrywa, przezroczysta 100 szt ramka do przycisku, czarna 100 szt. Tabliczki znamionowe x 70 mm, białe (00 szt.) x 99 mm, białe (00 szt.) x 70 mm, srebrne 44 x 99 mm, srebrne 2 x 0 mm, srebrne (00 szt.) (00 szt.) (00 szt.) 11

12 smartdata ENGINEERING Od etapu planowania, aż do gotowej szafy rozdzielczej Projektowanie instalacji elektrycznej Przejmowanie danych bezpośrednio ze schematu elektrycznego CAE do oprogramowania smartdesigner Dane techniczne i handlowe artykułów Klasyfikacja wg ETIM i ecl@ss również w formacie Advanced Planowanie mechaniczne Eksport CAD do wszystkich, powszechnie stosowanych formatów z różnym stopniem uszczegółowienia 12

13 smartdesigner bezpłatne oprogramowanie do projektowania online, do wszystkich komponentów techniki połączeń i automatyki brak konieczności instalacji dostępność przez 24 h na całym świecie zawsze aktualne dane produktu kontrola prawidłowości przy użyciu fachowej wiedzy WAGO projektowanie całkowicie w 3D smartscript oprogramowanie bazujące na xml do wszystkich materiałów oznacznikowych WAGO import danych z systemów CAE sprawdzanie wielkości tekstu asystent wyboru materiału Łatwość projektowania 13

14 smartdata ENGINEERING Szybkie i łatwe oznaczanie kompletnej szafy rozdzielczej smartdesigner Po zaprojektowaniu wydruk materiałów oznacznikowych bezpośrednio z projektu za pomocą smartprinter smartprinter Drukarka termotransferowa do szybkiego i łatwego oznaczania całej szafy rozdzielczej: paski i tabliczki oznacznikowe WAGO tabliczki znamionowe tabliczki na przycisk etykiety oznaczniki na przewody i kable smartscript import z systemu CAE lub sporządzenie indywidualnych oznaczeń bezpośredni wydruk na smartprinter 14

15 DANE TECHNICZNE I AKCESORIA rozdzielczość druku Interfejsy pamięć RAM prędkość drukowania szer./dł. zadruku czujnik taśma barwiąca średnica głowica drukująca wymiary drukarki ciężar panel konfiguracyjny temperatura pracy temp. składowania napięcie robocze certyfikat 300 dpi (12 punktów/mm) USB, RS-232, ETHERNET 10/100 Mbps, USB Host 8 MB Flash, 16 MB SDRAM maks. 127 mm/s (zalecana 0,8 mm/s) maks. 47 mm/maks. 762 mm światła przechodzącego/odbijającego, umiejscowiony pośrodku średnica zewnętrzna rolki 40 mm wewnętrzna średnica rolki 12,7 mm (0, ) maks. długość 110 m, maks. szerokość 8 mm powłoka szklana, mocowanie sprężynowe dł.: 24 mm, wys.: 17 mm, szer.: 13 mm 2 kg (bez materiałów eksploatacyjnych) kolorowy wyświetlacz TFT LCD z przyciskami nawigacyjnymi C 40 C (41 F 104 F) -20 C 0 C (-4 F 122 F) automatyczne ustawianie na 100 V do 240 V AC, Hz UL smartprinter Walizka do drukarki smartprinter wymiary w cm: 0 S x 26 W x 33 G (walizka bez zawartości, wnętrze wyłożone tworzywem sztucznym, zabezpieczającym drukarkę i akcesoria) Drukarka posiada kilka interfejsów: USB, RS-232, ETHERNET 10/100 Mbps, USB Host Taśma barwiąca, standard Wałek odpowiedni do pasków oznacznikowych, oznaczników na przewody/kable, oznaczania urządzeń i oznaczników WMB Inline (patrz strona ) Taśma barwiąca do etykiet z laminacją
