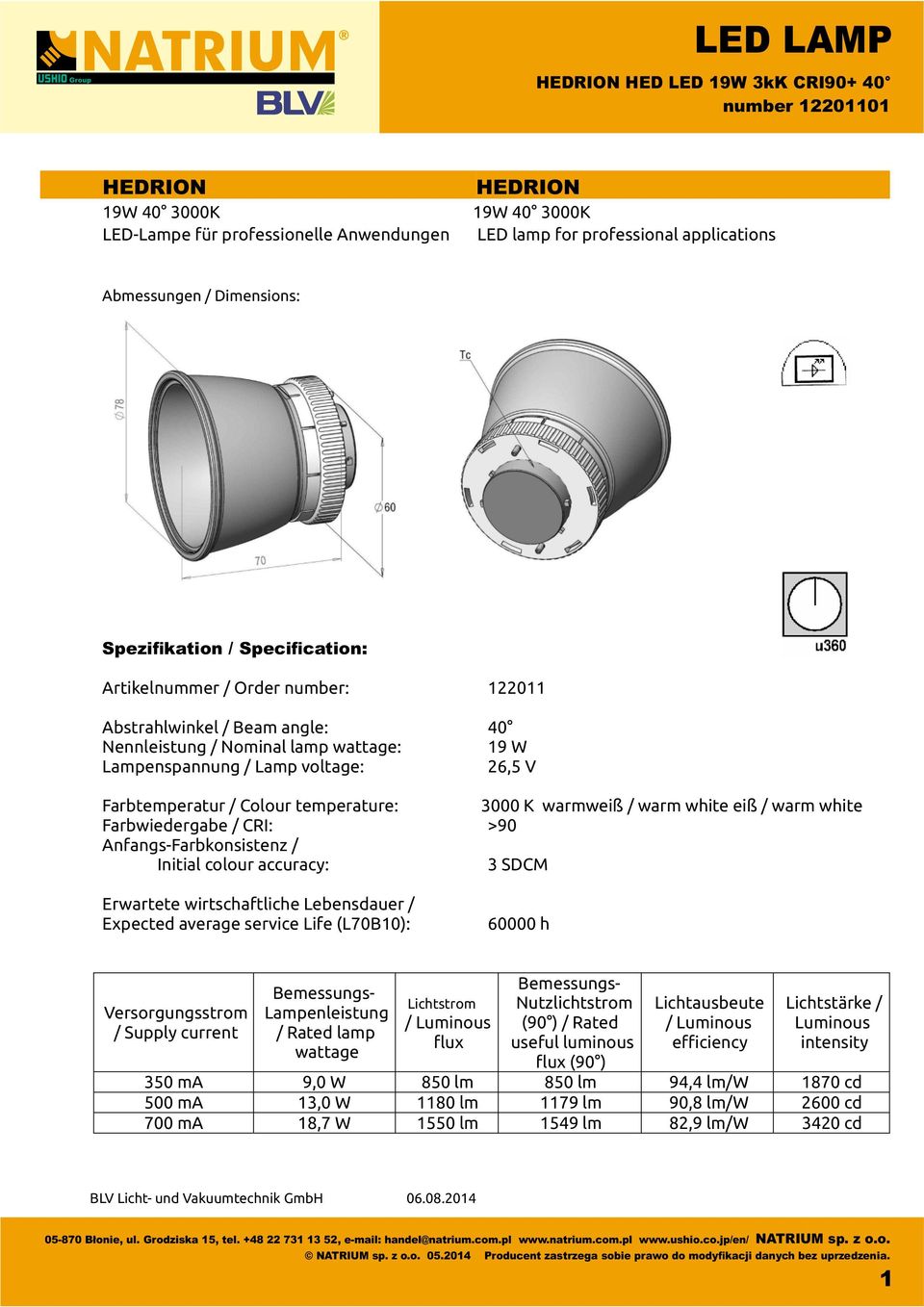

1 HED LED 19W 3kK CRI Abmessungen / Dimensions: Spezifikation / Specification: Artikelnummer / Order number: Abstrahlwinkel / Beam angle: 40 Nennleistung / Nominal lamp wattage: 19 W Lampenspannung / Lamp voltage: 26,5 V Farbtemperatur / Colour temperature: 3000 K warmweiß / warm white eiß / warm white Farbwiedergabe / CRI: >90 Anfangs-Farbkonsistenz / Initial colour accuracy: 3 SDCM Erwartete wirtschaftliche Lebensdauer / Expected average service Life (L70B10): h Versorgungsstrom / Supply current Bemessungs- Lampenleistung / Rated lamp wattage Lichtstrom / Luminous ux Bemessungs- Nutzlichtstrom (90 ) / Rated useful luminous ux (90 ) Lichtausbeute / Luminous ef ciency Lichtstärke / Luminous intensity 350 ma 9,0 W 850 lm 850 lm 94,4 lm/w 1870 cd 500 ma 13,0 W 1180 lm 1179 lm 90,8 lm/w 2600 cd 700 ma 18,7 W 1550 lm 1549 lm 82,9 lm/w 3420 cd 1

2 HED LED 19W 3kK CRI Sockel / Base: QuickChange G46d (bayonet) Schutzart / Type of protection: IP 52 Zulässige Umgebungstemperatur / Allowed ambient temperature: -30 C bis/to +50 C Tc: 80 C max. Gewicht / Weight: Zulässige Brennlage / Reliable burning position: 140 g u360 Schaltzyklen / Switching cycles: Anlaufzeit* / Warm-up time*: Dimmbar / Dimmable: UV-P: unbegrenzt / unlimitedlimited keine / instant full lightl light Ja / Yes Ja / Yes Versorgungsstrom / Supply current Gewichteter Energieverbrauch / Weighted energy consumption: 350 ma 10 kwh/1000h A+ 500 ma 15 kwh/1000h A+ 700 ma 21 kwh/1000h A+ Energieef zienzklasse / Energy ef ciency class: Normen-Konformität / Conformity with European standards: DIN EN Risikoklasse photobiologische Sicherheit / Risk class of photobiological safety (IEC/EN 62471): 1 Lichtplanung * in Anlehnung an EG Nr. 244/2009 * following EC No 244/2009 2

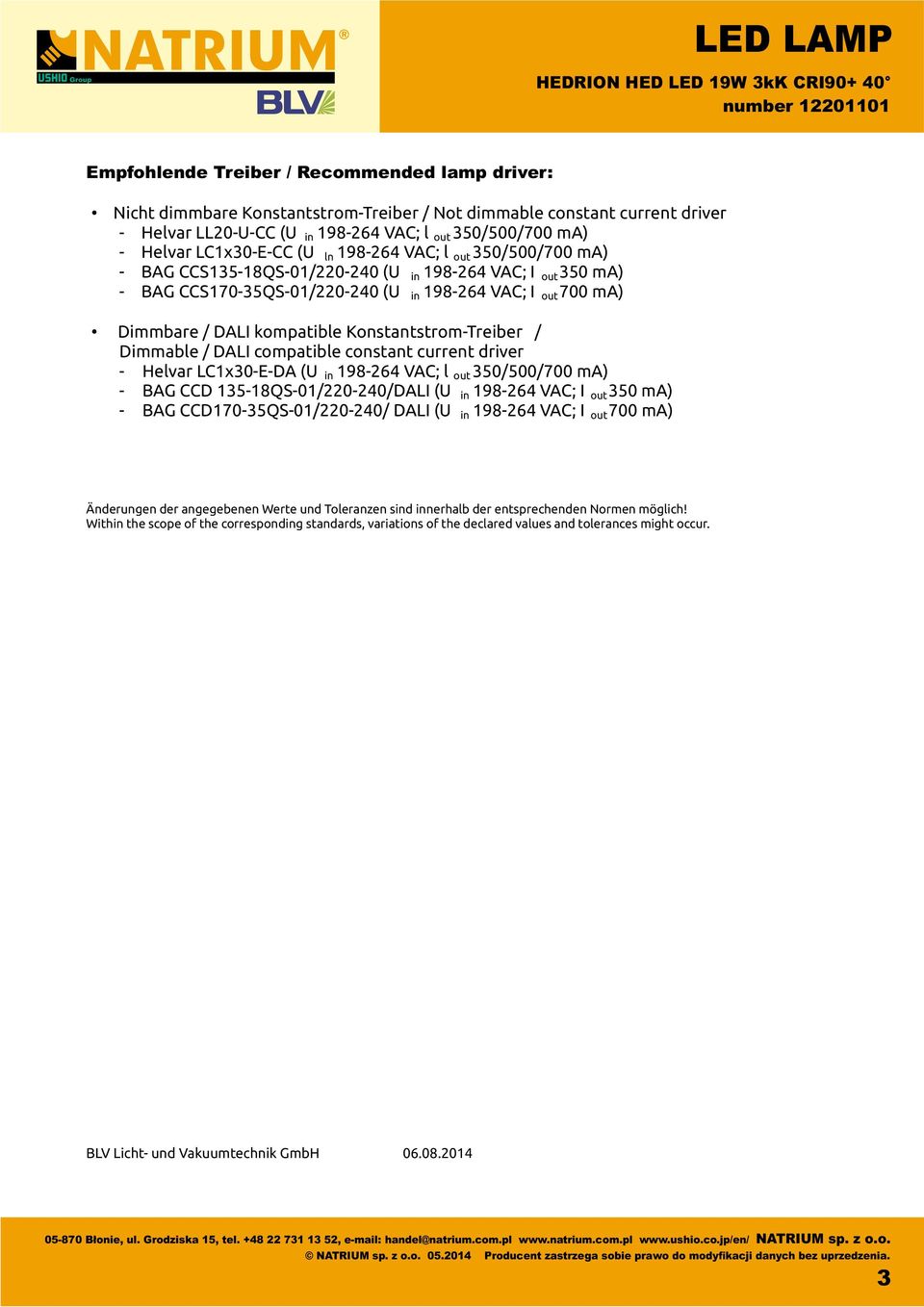

3 HED LED 19W 3kK CRI Empfohlende Treiber / Recommended lamp driver: Nicht dimmbare Konstantstrom-Treiber / Not dimmable constant current driver - Helvar LL20-U-CC (U in VAC; l out 350/500/700 ma) - Helvar LC1x30-E-CC (U ln VAC; l out 350/500/700 ma) - BAG CCS135-18QS-01/ (U in VAC; I out 350 ma) - BAG CCS170-35QS-01/ (U in VAC; I out 700 ma) Dimmbare / DALI kompatible Konstantstrom-Treiber / Dimmable / DALI compatible constant current driver - Helvar LC1x30-E-DA (U in VAC; l out 350/500/700 ma) - BAG CCD QS-01/ /DALI (U in VAC; I out 350 ma) - BAG CCD170-35QS-01/ / DALI (U in VAC; I out 700 ma) Änderungen der angegebenen Werte und Toleranzen sind innerhalb der entsprechenden Normen möglich! Within the scope of the corresponding standards, variations of the declared values and tolerances might occur. 3

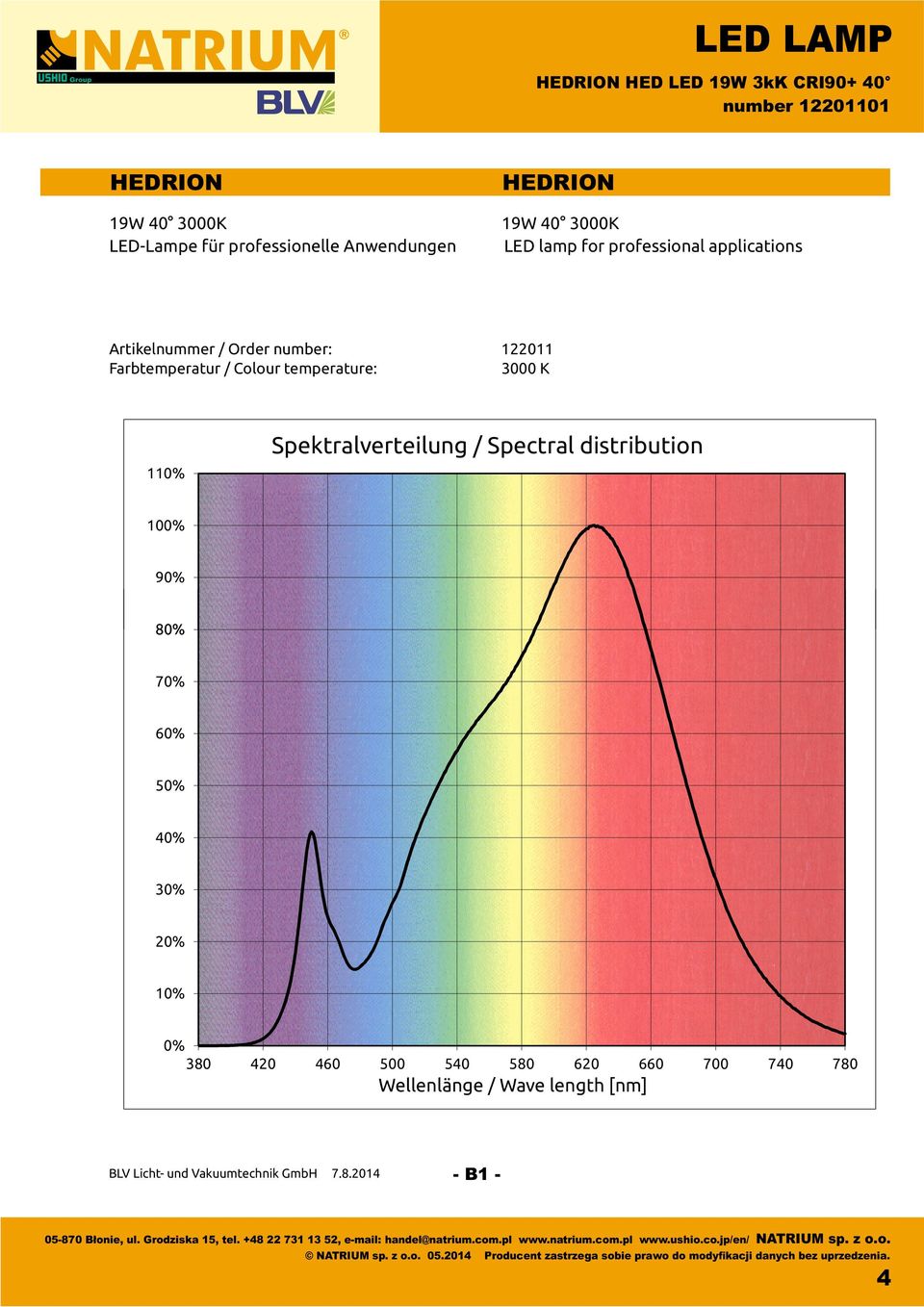

4 HED LED 19W 3kK CRI Artikelnummer / Order number: Farbtemperatur / Colour temperature: 3000 K 110% Spektralverteilung / Spectral distribution 100% 90% 80% 70% 60% 50% 40% 30% 20% 10% 0% Wellenlänge / Wave length [nm] BLV Licht- und Vakuumtechnik GmbH B1-4

5 HED LED 19W 3kK CRI Artikelnummer / article number: Lichtstärke / Luminous intensity: mA mA mA Lichtverteilung / Light distribution 110% 100% 90% rel. Lichtstärke / rel. Luminous intensity 80% 70% 60% 50% 40% 30% 20% 10% 0% Abstrahlwinkel / Beam angle [ ] BLV Licht- und Vakuumtechnik GmbH D1-5
