RCH 05 Hercules. Dane techniczne Technical data RCH 05. Regał chłodniczy Cooling multideck. Strona 1/8 Page 1/8.

Transkrypt

1 e Hercules Strona 1/8 Page 1/8

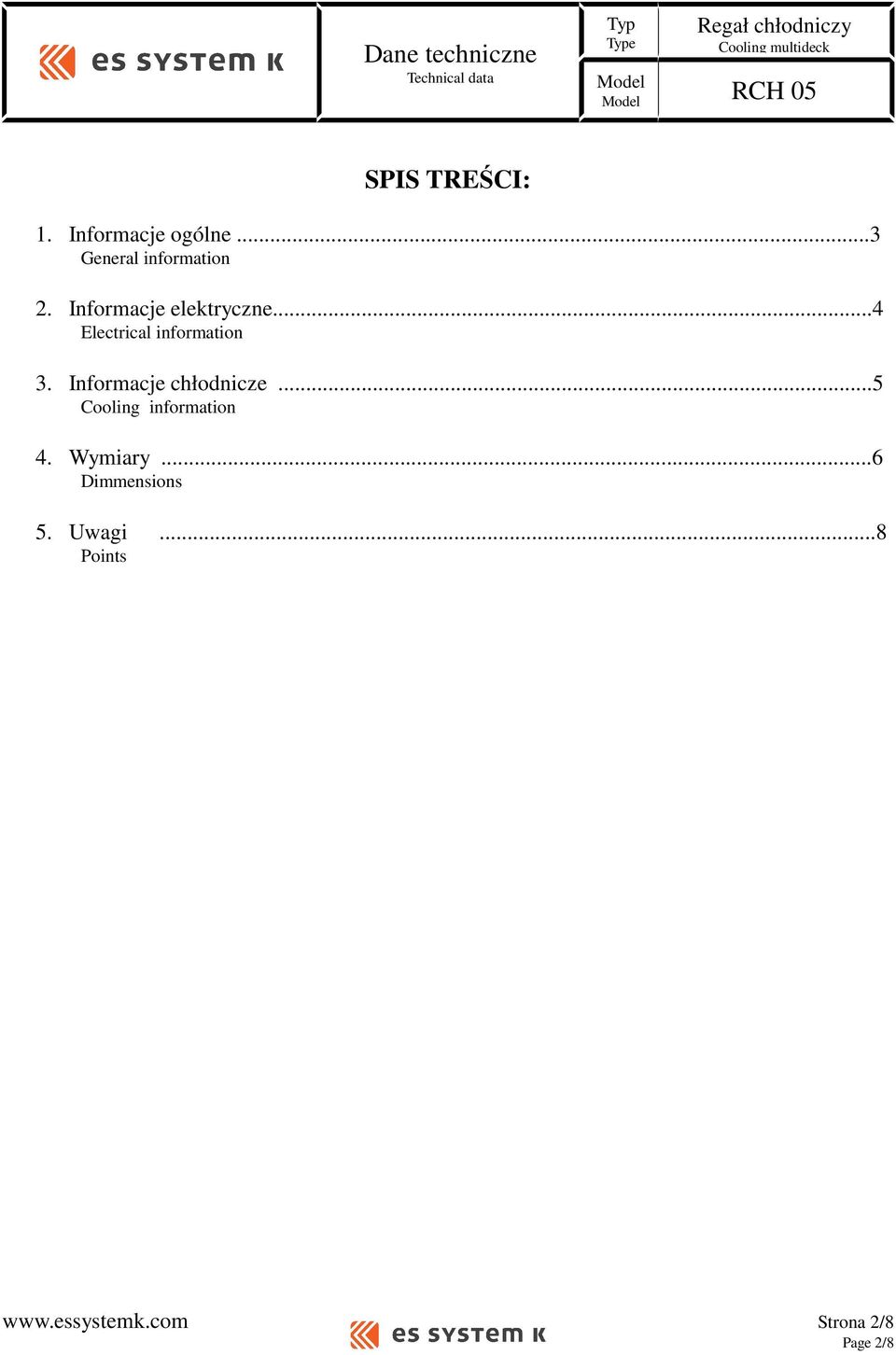

2 e SPIS TREŚCI: 1. Informacje ogólne...3 General information 2. Informacje elektryczne...4 Electrical information 3. Informacje chłodnicze...5 Cooling information 4. Wymiary...6 Dimmensions 5. Uwagi...8 Points Strona 2/8 Page 2/8

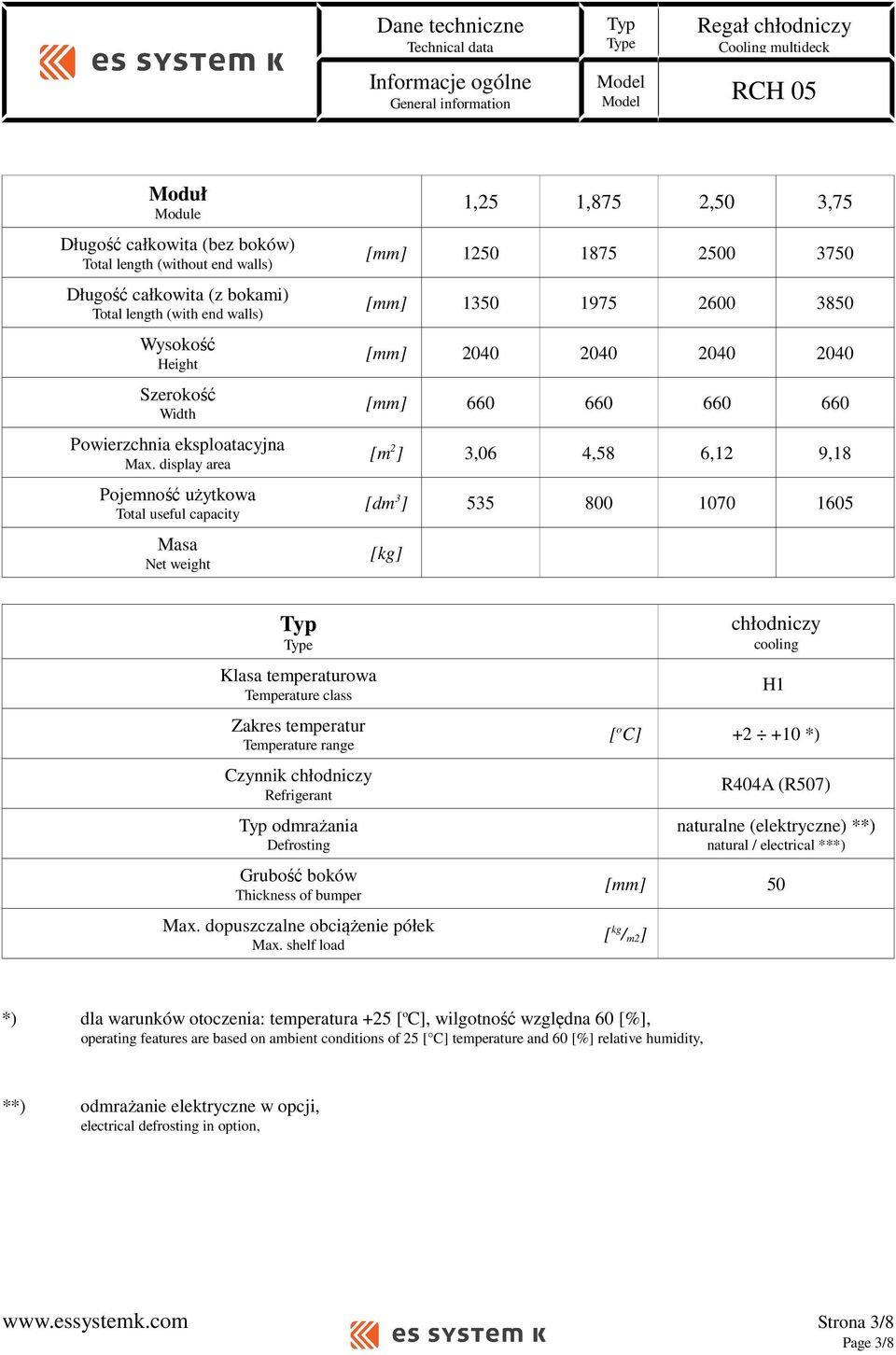

3 Informacje ogólne General information e Moduł Module Długość całkowita (bez boków) Total length (without end walls) Długość całkowita (z bokami) Total length (with end walls) Wysokość Height Szerokość Width Powierzchnia eksploatacyjna Max. display area Pojemność użytkowa Total useful capacity Masa Net weight 1,25 1,875 2,50 3,75 [mm] [mm] [mm] [mm] [m 2 ] 3,06 4,58 6,12 9,18 [dm 3 ] [kg] e Klasa temperaturowa Temperature class Zakres temperatur Temperature range Czynnik chłodniczy Refrigerant odmrażania Defrosting Grubość boków Thickness of bumper Max. dopuszczalne obciążenie półek Max. shelf load chłodniczy cooling H1 [ o C] *) R404A (R507) naturalne (elektryczne) **) natural / electrical ***) [mm] 50 [ kg / m2] *) dla warunków otoczenia: temperatura +25 [ o C], wilgotność względna 60 [%], operating features are based on ambient conditions of 25 [ C] temperature and 60 [%] relative humidity, **) odmrażanie elektryczne w opcji, electrical defrosting in option, Strona 3/8 Page 3/8

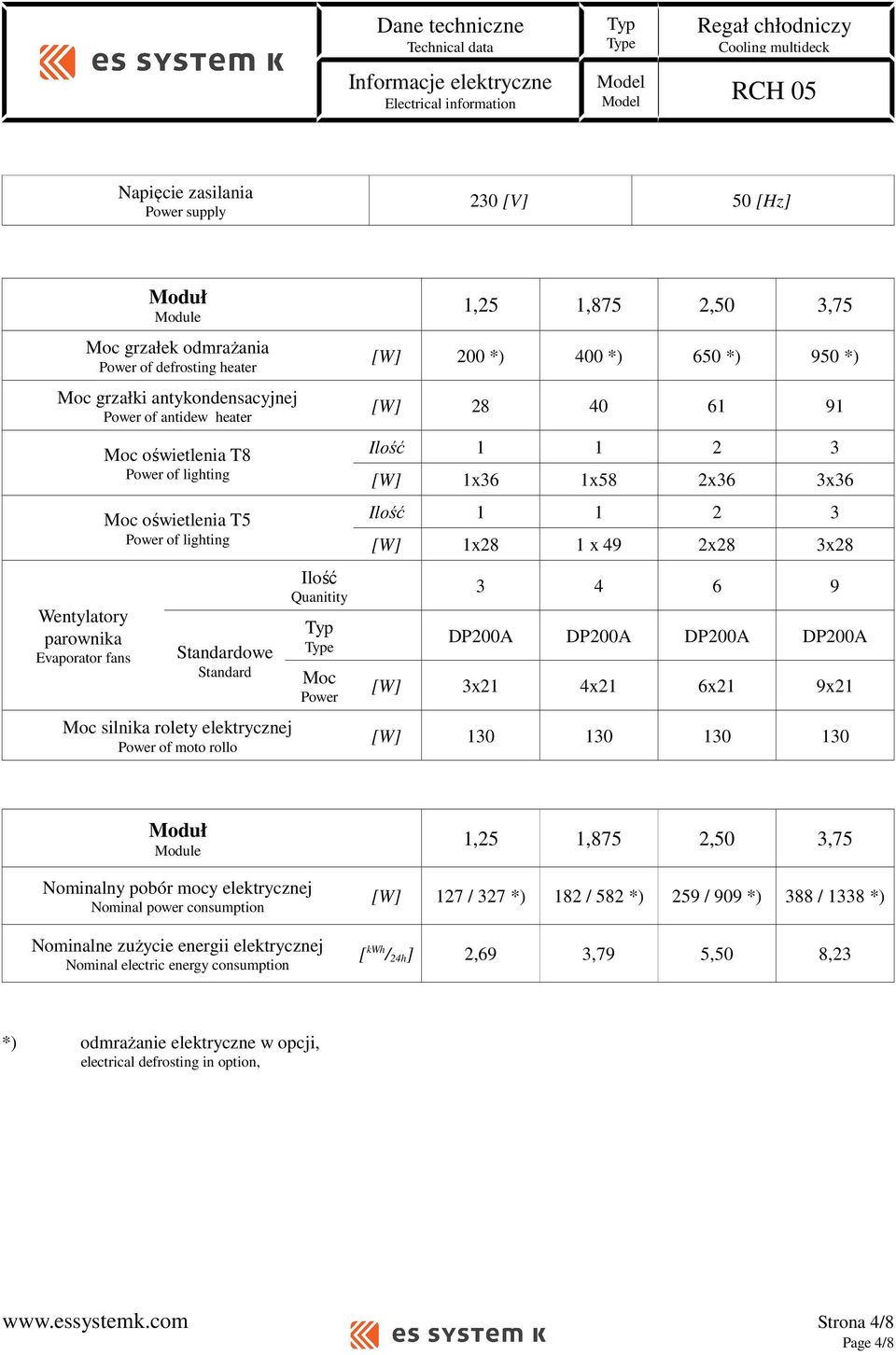

4 Informacje elektryczne Electrical information e Napięcie zasilania Power supply 230 [V] 50 [Hz] Moduł Module Moc grzałek odmrażania Power of defrosting heater Moc grzałki antykondensacyjnej Power of antidew heater Wentylatory parownika Evaporator fans Moc oświetlenia T8 Power of lighting Moc oświetlenia T5 Power of lighting Standardowe Standard Moc silnika rolety elektrycznej Power of moto rollo Ilość Quanitity e Moc Power 1,25 1,875 2,50 3,75 [W] 200 *) 400 *) 650 *) 950 *) [W] Ilość [W] 1x36 1x58 2x36 3x36 Ilość [W] 1x28 1 x 49 2x28 3x DP200A DP200A DP200A DP200A [W] 3x21 4x21 6x21 9x21 [W] Moduł Module Nominalny pobór mocy elektrycznej Nominal power consumption Nominalne zużycie energii elektrycznej Nominal electric energy consumption 1,25 1,875 2,50 3,75 [W] 127 / 327 *) 182 / 582 *) 259 / 909 *) 388 / 1338 *) [ kwh / 24h] 2,69 3,79 5,50 8,23 *) odmrażanie elektryczne w opcji, electrical defrosting in option, Strona 4/8 Page 4/8

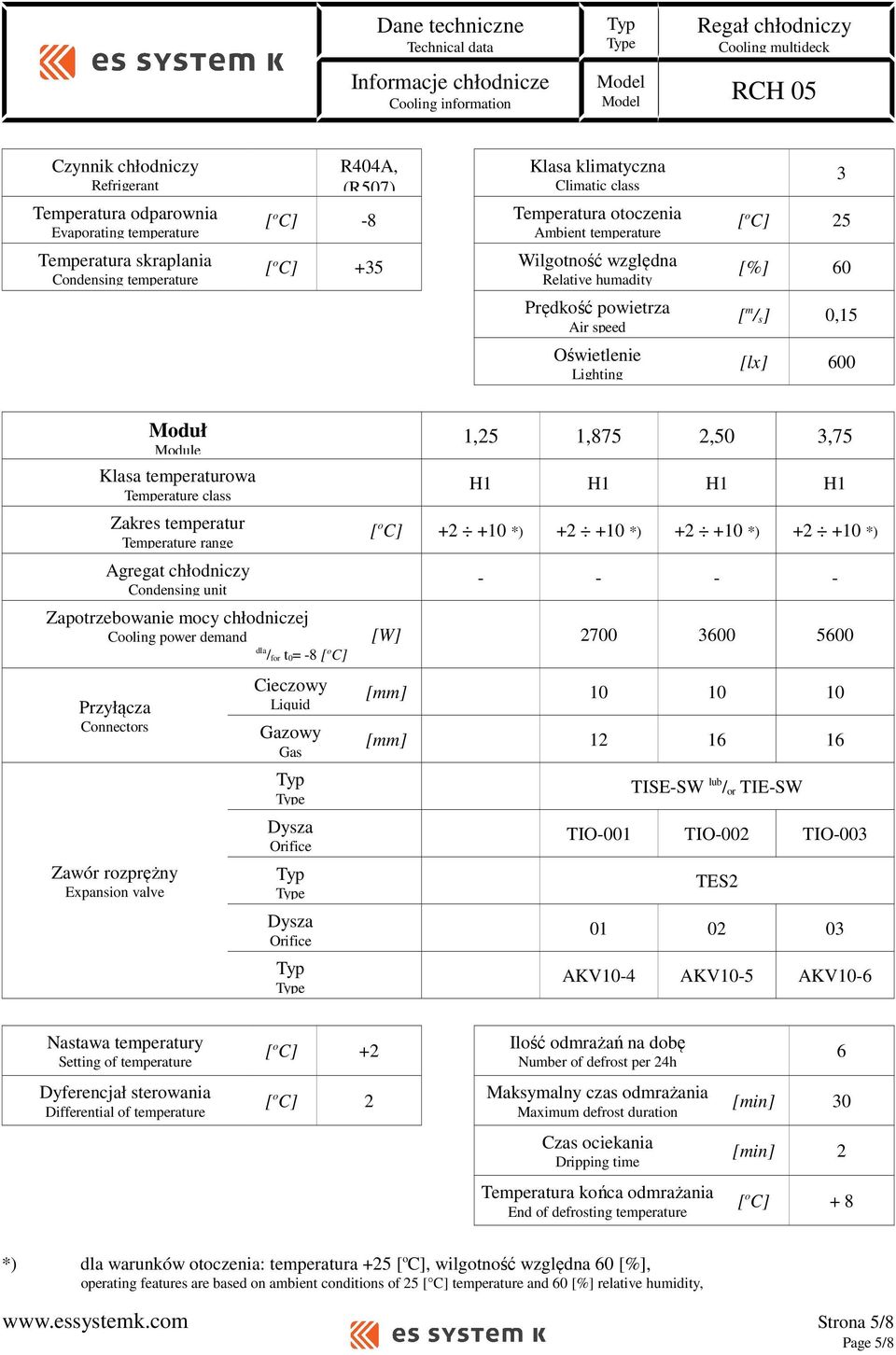

5 Informacje chłodnicze Cooling information e Czynnik chłodniczy Refrigerant Temperatura odparownia Evaporating temperature Temperatura skraplania Condensing temperature R404A, (R507) Klasa klimatyczna Climatic class [ o C] -8 Temperatura otoczenia Ambient temperature [ o C] +35 Wilgotność względna Relative humadity Prędkość powietrza Air speed Oświetlenie Lighting 3 [ o C] 25 [%] 60 [ m / s] 0,15 [lx] 600 Moduł Module Klasa temperaturowa Temperature class Zakres temperatur Temperature range Agregat chłodniczy Condensing unit Zapotrzebowanie mocy chłodniczej Cooling power demand dla / for t 0= -8 [ o C] 1,25 1,875 2,50 3,75 H1 H1 H1 H1 [ o C] *) *) *) *) [W] Przyłącza Connectors Zawór rozprężny Expansion valve Cieczowy Liquid Gazowy Gas e Dysza Orifice e Dysza Orifice e [mm] [mm] TISE-SW lub / or TIE-SW TIO-001 TIO-002 TIO-003 TES AKV10-4 AKV10-5 AKV10-6 Nastawa temperatury Setting of temperature [ o C] +2 Ilość odmrażań na dobę Number of defrost per 24h 6 Dyferencjał sterowania Differential of temperature [ o C] 2 Maksymalny czas odmrażania Maximum defrost duration [min] 30 Czas ociekania Dripping time [min] 2 Temperatura końca odmrażania End of defrosting temperature [ o C] + 8 *) dla warunków otoczenia: temperatura +25 [ o C], wilgotność względna 60 [%], operating features are based on ambient conditions of 25 [ C] temperature and 60 [%] relative humidity, Strona 5/8 Page 5/8

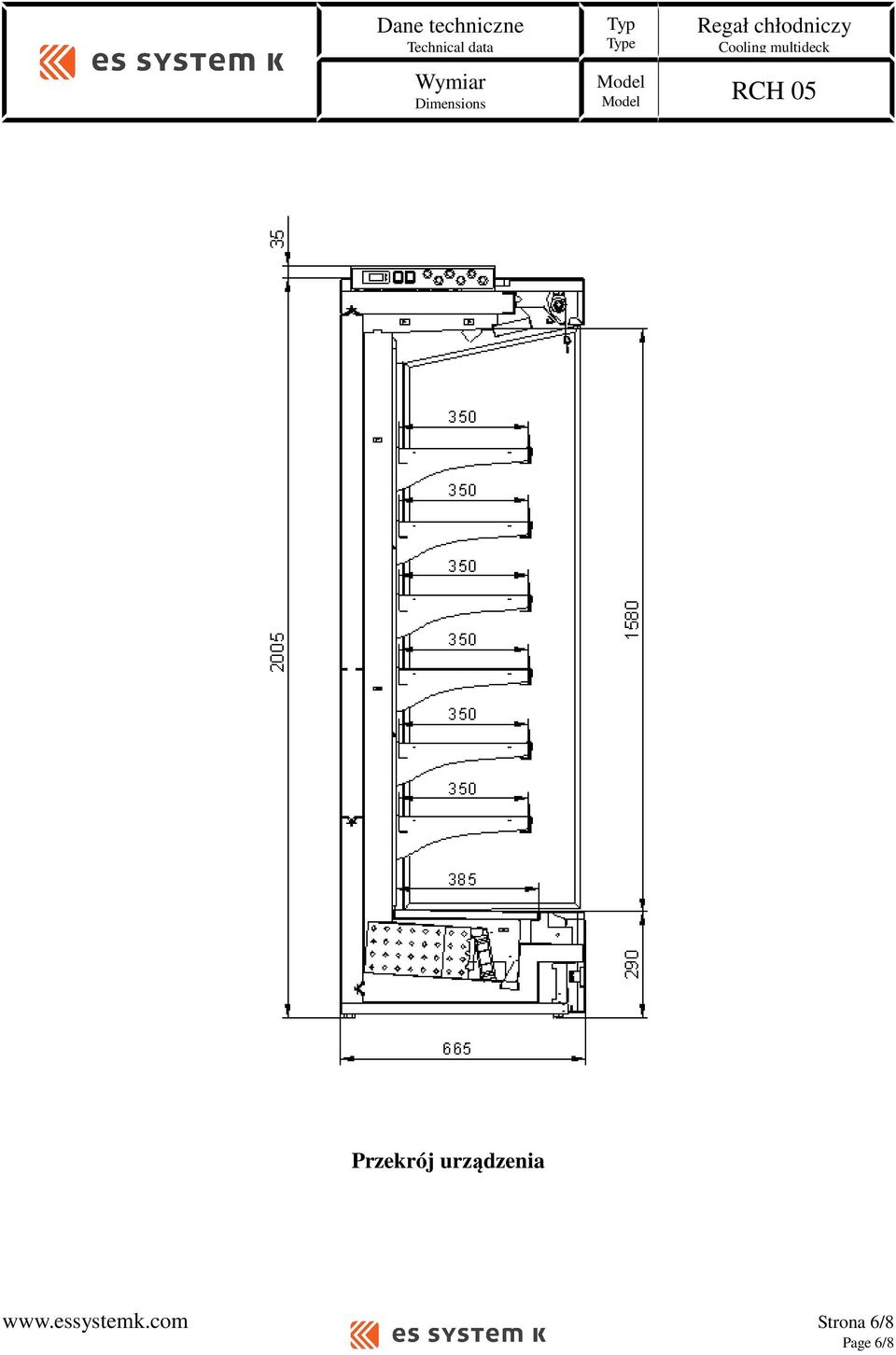

6 Wymiar Dimensions e Przekrój urządzenia Strona 6/8 Page 6/8

7 Wymiary Dimensions e Strona 7/8 Page 7/8

8 Uwagi Points e Strona 8/8 Page 8/8
