1 ON HP IN WŁAŚCIWOŚCI TECHNICZNE Wykończenie zdjęcia może nie zgadzać się z wykończeniem nr referencyjnego. Dla określenia rzeczywistego zobacz opis wykończenia. Typ: PASKI LED Stopień ochrony IP: Źródło światła 1: 600 x LED Hongli 48W Ciepła biel K 6400 lm(n) CRI 80 Całkowity pobór (W): 48 Napięcie / Częstotliwość: 24 VDC Gwarancja (Lat): 2 Możliwość przedłużenia gwarancji (Lat): 5 Sztuk na pudełko: 100 Masa netto (kg): 0.12 EAN: MATERIAŁY / WYKOŃCZENIA OSPRZĘT Niedołączony konieczny osprzęt. Dla szerszej informacji skonsultuj się ze stroną internetową/katalogi/sieć handlowa. Pobierz format.ldt /.ies Kliknij na zdjęcie aby pobrać etykietę energetyczną. Lm(N): Znamionowy strumień oprawy oświetleniowej w prawdziwych warunkach pracy. Państwa rzeczywisty strumień będzie uzależniony od warunków otoczenia i skuteczności układu optycznego i/lub dyfuzora. LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości produktu. Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości. (+34) leds-c4@leds-c4.com

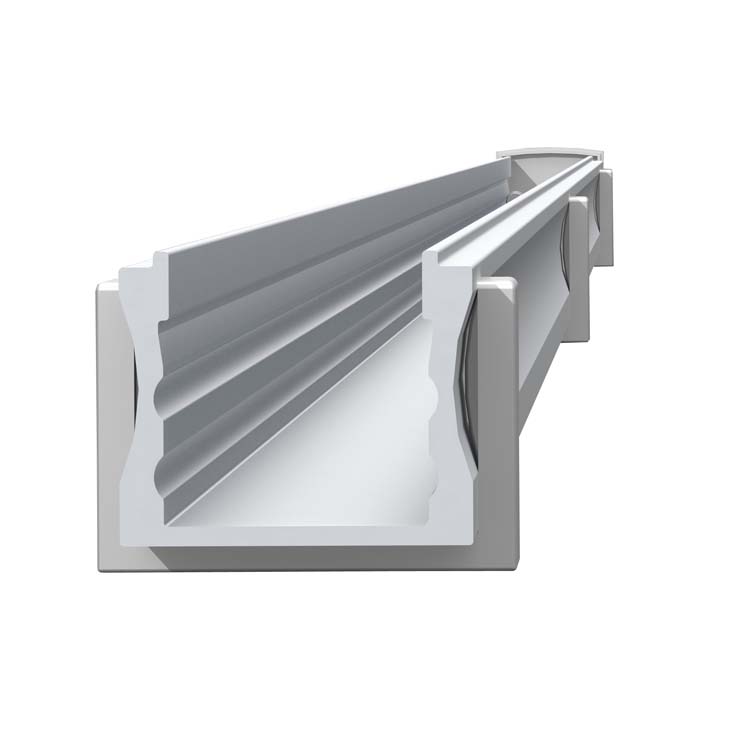

2 DOSTĘPNE AKCESORIA OPCJONALNE M2 Srebrne aluminium UVA Wykończenie dyfuzora: Przezroczysty M3 Srebrne aluminium UVA Wykończenie dyfuzora: Cieniowany M2 Wykończenie dyfuzora: Przezroczysty M3 Wykończenie dyfuzora: Cieniowany LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości produktu. Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości. (+34) leds-c4@leds-c4.com

3 M2 Wykończenie dyfuzora: Przezroczysty M3 Wykończenie dyfuzora: Cieniowany M2 Wykończenie dyfuzora: Przezroczysty M3 Wykończenie dyfuzora: Cieniowany LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości produktu. Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości. (+34) leds-c4@leds-c4.com

4 M2 Wykończenie dyfuzora: Przezroczysty M3 Wykończenie dyfuzora: Cieniowany ABS ABS LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości produktu. Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości. (+34) leds-c4@leds-c4.com

5 ABS ABS LEDS-C4 zastrzega sobie prawo do wykonania stosownych zmian technicznych w celu udoskonalenia właściwości produktu. Zalecamy skontaktować się z działem handlowym dla wyjaśnienia jakiejkolwiek wątpliwości. (+34) leds-c4@leds-c4.com

6 Luminaire Code Name TIRA LED NOVA ON HP WARM 24V Line Eulumdat Measurem. Code Name TIRA LED NOVA ON HP WARM 24V Date Lamp Code Number Position Efficiency % Coordinate system CG Total Flux Maximum value cd Position C=0.00 G=0.00 Double Symmetrical 1000 mm 990 mm Width Width Length Length Horizontal Luminous Area Emitting area on Plane 0 Emitting area on Plane m m m2 Emitting area on Plane 180 Emitting area on Plane 270 Glare area at m m m2 Symmetry Type Measurement Distance Double Symmetrical 0.00 Maximum Gamma Angle Measurement Flux lm Operator Temperature Humidity Notes Asselum T C % Source voltage Source current Photocell Code C.I.E. F UTE Height Height lm Rectangular Luminaire Rectangular Luminous Area Line Eulumdat 10 mm 3 mm Luminaire Lamps Name W E D DIN 5040 B NBN 2 mm 0 mm Flux [lm] Pow. [W] Q.ty A30 BZ mm x 10mm 90 Gamma Angles C Halfplanes ULOR 0.00 % DLOR % RN % cd LITESTAR (c)oxytech Srl Page 1

7

8 GUIA INSTALACIÓN SERIE ON HIGH POWER INSTALLATION GUIDE ON HIGH POWER SERIES INSTALLATIONSANLEITUNG SERIE ON HIGH POWER GUIDE D INSTALLATION SÉRIE ON HIGH POWER GUIDA DI INSTALLAZIONE SERIE ON HIGH POWER K WARM WHITE K WARM WHITE WARM WHITE NEUTRAL WHITE LEDS-C4 S.A. CIF A v 9.0 Afores, s/n Torà Lleida Spain T F leds-c4@leds-c4.com COLD WHITE RGB

9 ON HIGH POWER SERIE 1 x2 x5 STEP 50mm! OFF CLICK CLICK Tc85º ON Módulo LED para incorporar / LED module for incorpora!ng. Tensión de aislamiento / Insula!on voltage 500V.

10 ON HIGH POWER SERIE ,4 W ,8 W ,8 W W W W W (IP67) W W W W W W W W (IP65) REMOTE (OPTIONAL) WHITE , , (5m - 48W) , (5m - 48W) ON / OFF 10 mts / up to 2 strips 10 mts / up to 2 strips 10 mts / up to 2 strips DIMMING WITH REMOTE CONTROL 10 mts / up to 2 strips L1 (10 mts MAX / up to 2 strips) L2 (10 mts MAX / up to 2 strips) *L1 + L = 30 mts MAX 10 mts / up to 2 strips L1 (10 mts MAX / up to 2 strips) L2 (10 mts MAX / up to 2 strips) *L1 + L2 +...= 30 mts MAX

11 ON HIGH POWER SERIE V 10 mts MAX / up to 2 strips CH1 CH2 CHANNEL 1 max.156w / 10 mts MAX / up to 2 strips per channel CHANNEL 2 max.156w / 10 mts MAX / up to 2 strips per channel CH1 CH2 10 mts MAX / up to 2 strips DALI L1 (10 mts MAX / up to 2 strips) CH1 CH2 L1 (10 mts MAX / up to 2 strips) L2 (10 mts MAX / up to 2 strips) CH1 CH2 L2 (10 mts MAX / up to 2 strips) *L1 + L = 12,5 mts MAX *L1 + L = 12,5 mts MAX RGB (5m - 72W) RGB CONTROL WITH / WITHOUT REMOTE CONTROL 5 mts / up to 1 strip 5 mts / up to 1 strip

12 ON HIGH POWER SERIE 4 L1 (5 mts MAX / up to 1 strip) L2 (5 mts MAX / up to 1 strip) *L1 + L = 16,6 mts MAX L1 (5 mts MAX / up to 1 strip) L2 (5 mts MAX / up to 1 strip) *L1 + L = 20 mts MAX DMX 5 mts / up to 1 strip 5 mts / up to 1 strip L1 (5 mts MAX / up to 1 strip) L1 (5 mts MAX / up to 1 strip) L2 (5 mts MAX / up to 1 strip) *L1 + L = 10 mts MAX L2 (5 mts MAX / up to 1 strip) *L1 + L = 20 mts MAX
