Specyfikacja jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt 1.1.

Transkrypt

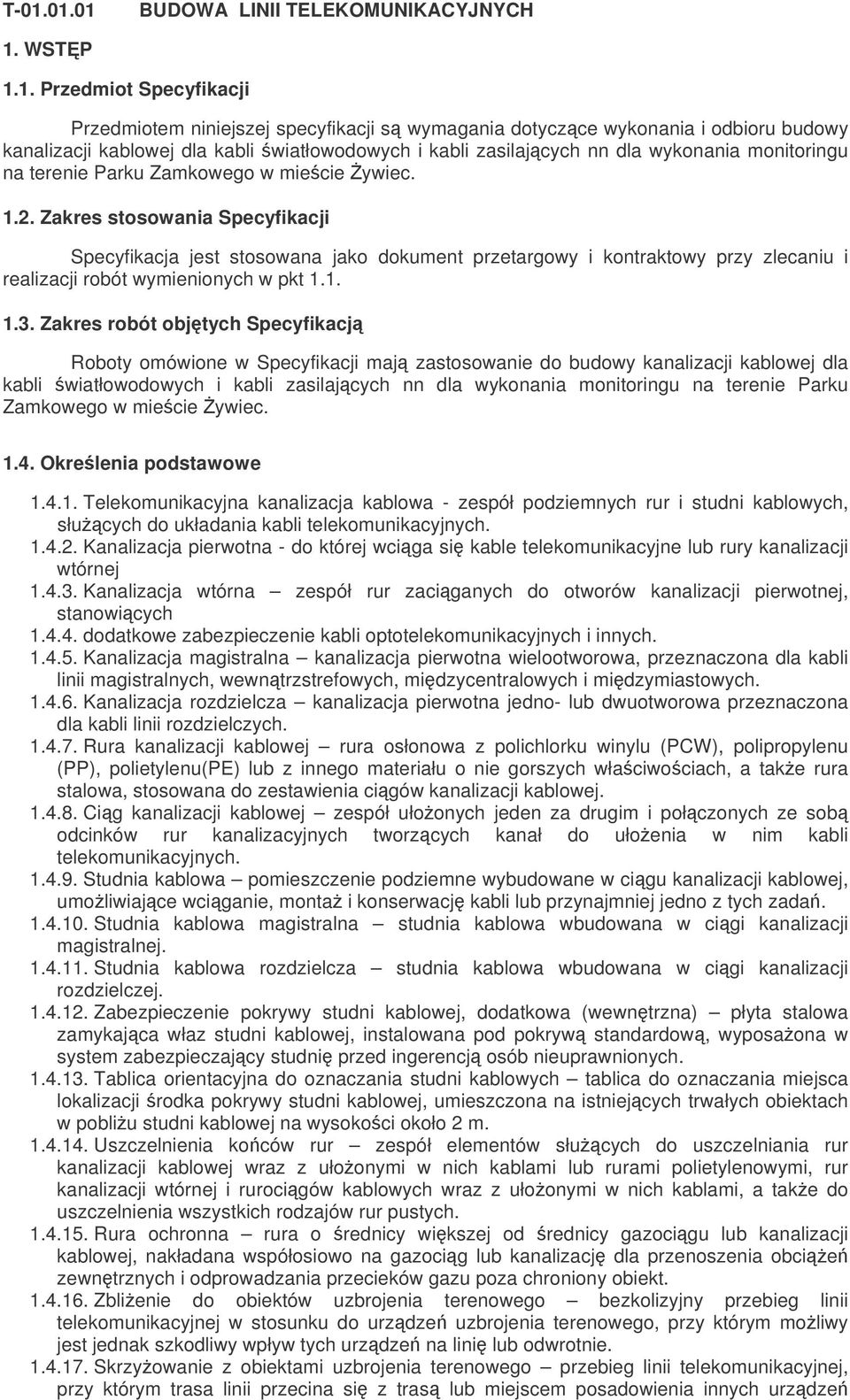

1 T BUDOWA LINII TELEKOMUNIKACYJNYCH 1. WSTP 1.1. Przedmiot Specyfikacji Przedmiotem niniejszej specyfikacji s wymagania dotyczce wykonania i odbioru budowy kanalizacji kablowej dla kabli wiatłowodowych i kabli zasilajcych nn dla wykonania monitoringu na terenie Parku Zamkowego w miecie ywiec Zakres stosowania Specyfikacji Specyfikacja jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objtych Specyfikacj Roboty omówione w Specyfikacji maj zastosowanie do budowy kanalizacji kablowej dla kabli wiatłowodowych i kabli zasilajcych nn dla wykonania monitoringu na terenie Parku Zamkowego w miecie ywiec Okrelenia podstawowe Telekomunikacyjna kanalizacja kablowa - zespół podziemnych rur i studni kablowych, słucych do układania kabli telekomunikacyjnych Kanalizacja pierwotna - do której wciga si kable telekomunikacyjne lub rury kanalizacji wtórnej Kanalizacja wtórna zespół rur zaciganych do otworów kanalizacji pierwotnej, stanowicych dodatkowe zabezpieczenie kabli optotelekomunikacyjnych i innych Kanalizacja magistralna kanalizacja pierwotna wielootworowa, przeznaczona dla kabli linii magistralnych, wewntrzstrefowych, midzycentralowych i midzymiastowych Kanalizacja rozdzielcza kanalizacja pierwotna jedno- lub dwuotworowa przeznaczona dla kabli linii rozdzielczych Rura kanalizacji kablowej rura osłonowa z polichlorku winylu (PCW), polipropylenu (PP), polietylenu(pe) lub z innego materiału o nie gorszych właciwociach, a take rura stalowa, stosowana do zestawienia cigów kanalizacji kablowej Cig kanalizacji kablowej zespół ułoonych jeden za drugim i połczonych ze sob odcinków rur kanalizacyjnych tworzcych kanał do ułoenia w nim kabli telekomunikacyjnych Studnia kablowa pomieszczenie podziemne wybudowane w cigu kanalizacji kablowej, umoliwiajce wciganie, monta i konserwacj kabli lub przynajmniej jedno z tych zada Studnia kablowa magistralna studnia kablowa wbudowana w cigi kanalizacji magistralnej Studnia kablowa rozdzielcza studnia kablowa wbudowana w cigi kanalizacji rozdzielczej Zabezpieczenie pokrywy studni kablowej, dodatkowa (wewntrzna) płyta stalowa zamykajca właz studni kablowej, instalowana pod pokryw standardow, wyposaona w system zabezpieczajcy studni przed ingerencj osób nieuprawnionych Tablica orientacyjna do oznaczania studni kablowych tablica do oznaczania miejsca lokalizacji rodka pokrywy studni kablowej, umieszczona na istniejcych trwałych obiektach w pobliu studni kablowej na wysokoci około 2 m Uszczelnienia koców rur zespół elementów słucych do uszczelniania rur kanalizacji kablowej wraz z ułoonymi w nich kablami lub rurami polietylenowymi, rur kanalizacji wtórnej i rurocigów kablowych wraz z ułoonymi w nich kablami, a take do uszczelnienia wszystkich rodzajów rur pustych Rura ochronna rura o rednicy wikszej od rednicy gazocigu lub kanalizacji kablowej, nakładana współosiowo na gazocig lub kanalizacj dla przenoszenia obcie zewntrznych i odprowadzania przecieków gazu poza chroniony obiekt Zblienie do obiektów uzbrojenia terenowego bezkolizyjny przebieg linii telekomunikacyjnej w stosunku do urzdze uzbrojenia terenowego, przy którym moliwy jest jednak szkodliwy wpływ tych urzdze na lini lub odwrotnie Skrzyowanie z obiektami uzbrojenia terenowego przebieg linii telekomunikacyjnej, przy którym trasa linii przecina si z tras lub miejscem posadowienia innych urzdze

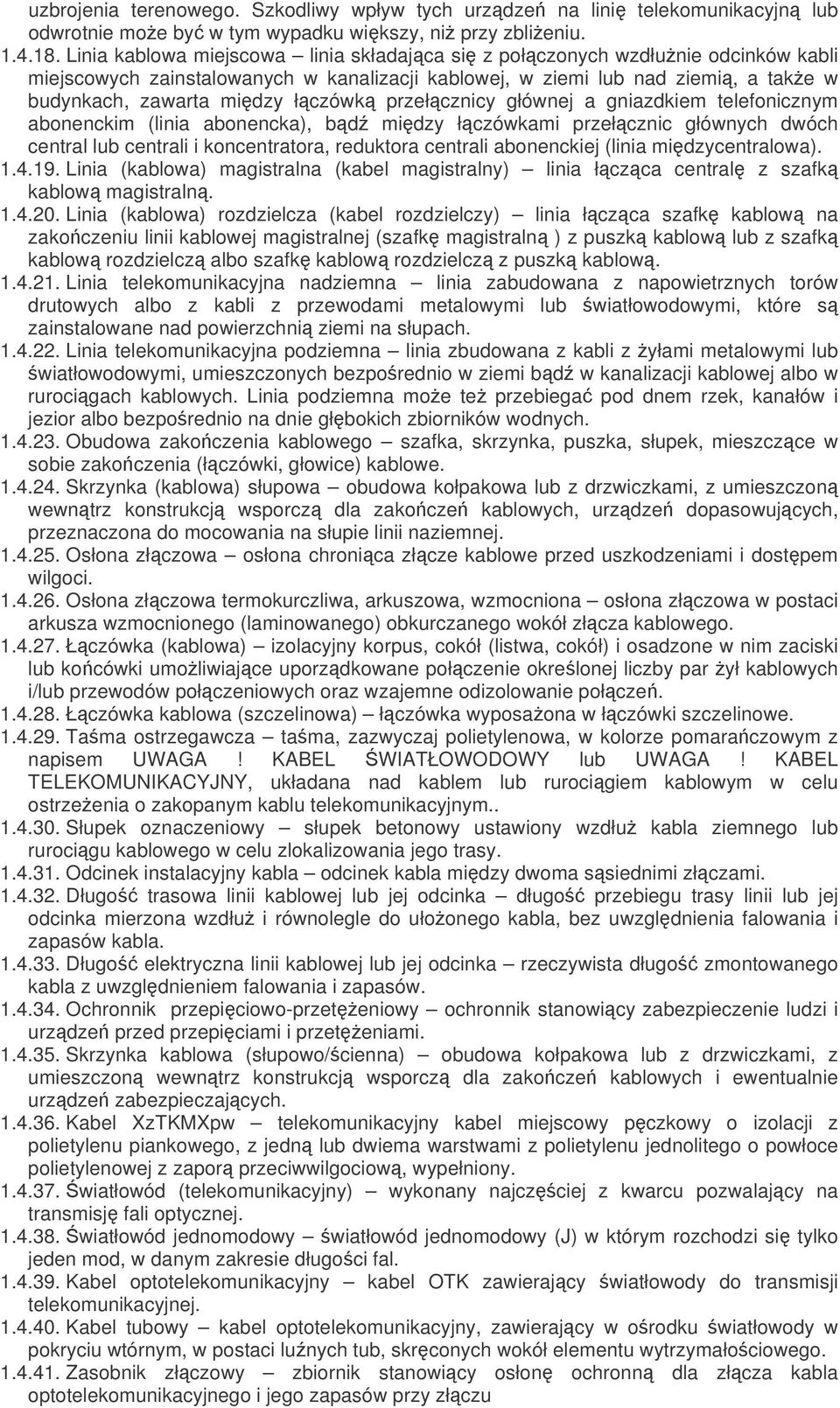

2 uzbrojenia terenowego. Szkodliwy wpływ tych urzdze na lini telekomunikacyjn lub odwrotnie moe by w tym wypadku wikszy, ni przy zblieniu Linia kablowa miejscowa linia składajca si z połczonych wzdłunie odcinków kabli miejscowych zainstalowanych w kanalizacji kablowej, w ziemi lub nad ziemi, a take w budynkach, zawarta midzy łczówk przełcznicy głównej a gniazdkiem telefonicznym abonenckim (linia abonencka), bd midzy łczówkami przełcznic głównych dwóch central lub centrali i koncentratora, reduktora centrali abonenckiej (linia midzycentralowa) Linia (kablowa) magistralna (kabel magistralny) linia łczca central z szafk kablow magistraln Linia (kablowa) rozdzielcza (kabel rozdzielczy) linia łczca szafk kablow na zakoczeniu linii kablowej magistralnej (szafk magistraln ) z puszk kablow lub z szafk kablow rozdzielcz albo szafk kablow rozdzielcz z puszk kablow Linia telekomunikacyjna nadziemna linia zabudowana z napowietrznych torów drutowych albo z kabli z przewodami metalowymi lub wiatłowodowymi, które s zainstalowane nad powierzchni ziemi na słupach Linia telekomunikacyjna podziemna linia zbudowana z kabli z yłami metalowymi lub wiatłowodowymi, umieszczonych bezporednio w ziemi bd w kanalizacji kablowej albo w rurocigach kablowych. Linia podziemna moe te przebiega pod dnem rzek, kanałów i jezior albo bezporednio na dnie głbokich zbiorników wodnych Obudowa zakoczenia kablowego szafka, skrzynka, puszka, słupek, mieszczce w sobie zakoczenia (łczówki, głowice) kablowe Skrzynka (kablowa) słupowa obudowa kołpakowa lub z drzwiczkami, z umieszczon wewntrz konstrukcj wsporcz dla zakocze kablowych, urzdze dopasowujcych, przeznaczona do mocowania na słupie linii naziemnej Osłona złczowa osłona chronica złcze kablowe przed uszkodzeniami i dostpem wilgoci Osłona złczowa termokurczliwa, arkuszowa, wzmocniona osłona złczowa w postaci arkusza wzmocnionego (laminowanego) obkurczanego wokół złcza kablowego Łczówka (kablowa) izolacyjny korpus, cokół (listwa, cokół) i osadzone w nim zaciski lub kocówki umoliwiajce uporzdkowane połczenie okrelonej liczby par ył kablowych i/lub przewodów połczeniowych oraz wzajemne odizolowanie połcze Łczówka kablowa (szczelinowa) łczówka wyposaona w łczówki szczelinowe Tama ostrzegawcza tama, zazwyczaj polietylenowa, w kolorze pomaraczowym z napisem UWAGA! KABEL WIATŁOWODOWY lub UWAGA! KABEL TELEKOMUNIKACYJNY, układana nad kablem lub rurocigiem kablowym w celu ostrzeenia o zakopanym kablu telekomunikacyjnym Słupek oznaczeniowy słupek betonowy ustawiony wzdłu kabla ziemnego lub rurocigu kablowego w celu zlokalizowania jego trasy Odcinek instalacyjny kabla odcinek kabla midzy dwoma ssiednimi złczami Długo trasowa linii kablowej lub jej odcinka długo przebiegu trasy linii lub jej odcinka mierzona wzdłu i równolegle do ułoonego kabla, bez uwzgldnienia falowania i zapasów kabla Długo elektryczna linii kablowej lub jej odcinka rzeczywista długo zmontowanego kabla z uwzgldnieniem falowania i zapasów Ochronnik przepiciowo-przeteniowy ochronnik stanowicy zabezpieczenie ludzi i urzdze przed przepiciami i przeteniami Skrzynka kablowa (słupowo/cienna) obudowa kołpakowa lub z drzwiczkami, z umieszczon wewntrz konstrukcj wsporcz dla zakocze kablowych i ewentualnie urzdze zabezpieczajcych Kabel XzTKMXpw telekomunikacyjny kabel miejscowy pczkowy o izolacji z polietylenu piankowego, z jedn lub dwiema warstwami z polietylenu jednolitego o powłoce polietylenowej z zapor przeciwwilgociow, wypełniony wiatłowód (telekomunikacyjny) wykonany najczciej z kwarcu pozwalajcy na transmisj fali optycznej wiatłowód jednomodowy wiatłowód jednomodowy (J) w którym rozchodzi si tylko jeden mod, w danym zakresie długoci fal Kabel optotelekomunikacyjny kabel OTK zawierajcy wiatłowody do transmisji telekomunikacyjnej Kabel tubowy kabel optotelekomunikacyjny, zawierajcy w orodku wiatłowody w pokryciu wtórnym, w postaci lunych tub, skrconych wokół elementu wytrzymałociowego Zasobnik złczowy zbiornik stanowicy osłon ochronn dla złcza kabla optotelekomunikacyjnego i jego zapasów przy złczu

3 Linia optotelekomunikacyjna magistralna linia optotelekomunikacyjna łczca central lub koncentrator z punktem rozdzielczym z punktem rozdzielczym sieci miejscowej Pozostałe okrelenia podstawowe s zgodne z obowizujcymi polskimi normami i definicjami podanymi w D Wymagania ogólne Ogólne wymagania dotyczce robót 2. MATERIAŁY Ogólne wymagania dotyczce robót podano w D Wymagania ogólne Ogólne wymagania Materiały do budowy i przebudowy kablowych linii telekomunikacyjnych nabywane s przez Wykonawc u wytwórców. Kady materiał musi mie atest lub aprobat techniczn na zgodno z PN Materiały budowlane Cement Do wykonania studni kablowych zaleca si stosowanie cementu portlandzkiego, spełniajcego wymagania normy PN-88/B [43]. Cement powinien by dostarczony w opakowaniach spełniajcych wymagania BN-88/ [50] i składowany w suchych i zadaszonych pomieszczeniach Piasek Piasek do budowy studni kablowych i do układania kabli w ziemi powinien odpowiada wymaganiom BN-87/ [1] Woda Woda do betonu powinna by odmiany 1, zgodnie z wymaganiami PN-88/B [2]. Barwa wody powinna odpowiada barwie wody wodocigowej. Woda nie powinna wydziela zapachu gnilnego oraz nie powinna zawiera zawiesiny, np. grudek Elementy prefabrykowane Prefabrykowane studnie kablowe Prefabrykowane studnie kablowe powinny by wykonane z betonu klasy B 20 zgodnie z norm PN-88/B [3]. Studnie kablowe i jej prefabrykowane elementy mog by składowane na polu składowym nie zabezpieczonym przed wpływami atmosferycznymi. Elementy studni powinny by ustawione warstwami na wyrównanym podłou, przy czym poszczególne odmiany naley układa w oddzielnych stosach Materiały gotowe Rury z polichlorku winylu (PCW, PP, RHDPE) Stosowane do budowy cigów kanalizacyjnych rury z polichlorku winylu powinny odpowiada normie PN-80/C [6]. Rury naley przechowywa na utwardzonym placu, w nienasłonecznionych miejscach zabezpieczonych przed działaniem sił mechanicznych Rury polietylenowe Do budowy kanalizacji wtórnej i rurocigów kablowych powinny by stosowane rury z polietylenu HDPE, o gstoci nie mniejszej ni 0,943 g/cm 3 i o współczynniku płynicia (MFR) od 0,3 do 1,3 g/10 min wg ZN-96/TPSA-017. Zaleca si stosowanie rur z warstw polizgow. Dopuszcza si stosowanie rur HDPE rowkowanych, rur z preinstalowan link cigow lub kablem oraz rur presmarowanych. Do budowy rurocigów kablowych powinny by stosowane rury o wymiarach 40/3,7 mm.

4 Elementy studni kablowych Do budowy studni kablowych naley stosowa nastpujce ich czci: wietrznik do pokryw odpowiadajcy BN-73/ [44], ramy i pokrywy odpowiadajce BN-73/ [45], wsporniki kablowe odpowiadajce BN-69/ [46]. Powysze elementy powinny by składowane w pomieszczeniach suchych i zadaszonych Skrzynki kablowe Skrzynki kablowe instalowane na słupach kablowych powinny by zgodne z norm BN-80/ [14] i BN-80/ [15]. Skrzynki kablowe powinny by przechowywane w suchych pomieszczeniach i nie naraone na uszkodzenia mechaniczne Kable Typy kabli telekomunikacyjnych, ich pojemnoci i rednice ył ustala si w uzgodnieniu z Firm telekomunikacyj odpowiedni dla danego terenu. Zastosowane kable powinny odpowiada wymogom odpowiednich norm wg wykazu w punkcie ST. Kable telekomunikacyjne dostarczane s na bbnach drewnianych, których wielkoci okrelone s w normie PN-76/D [7] i zale od rednicy kabla i jego powłoki. Kady bben jest nacechowany numerem wielkoci i numerem ewidencyjnym oraz nastpujcymi znakami i napisami: nazw i znakiem fabrycznym producenta, strzałk wskazujc kierunek obrotów bbna przy toczeniu. Do jednej z tarcz bbna przymocowana jest tabliczka, na której podany jest typ kabla, jego długo i ciar oraz producent. Stosuje si nastpujce typy kabli: 1) Kable kanałowe - w liniach kablowych kanałowych powinny by stosowane telekomunikacyjne kable miejscowe o izolacji polietylenowej z zapor przeciwwilgociow (XTKMXpw) wg PN-83/T [12], (XTKMX) wg PN-83/T [13]. 2) Kable ziemne - w liniach kablowych ziemnych powinny by stosowane telekomunikacyjne kable miejscowe w izolacji i powłoce polietylenowej z zapor przeciwwilgociow, nieopancerzone i opancerzone z osłon polietylenow lub polwinitow, wg PN-83/T [12]. 3) Kable nadziemne - w odcinkach nadziemnych kablowych powinny by stosowane telekomunikacyjne kable miejscowe o izolacji i powłoce z tworzyw termoplastycznych wg PN- 83/T [13]. Ilo czwórek w tych kablach nie moe przekroczy 15. 4) Kable wiatłowodowe XOTKtd wg ZN-96/TPSA-002 oraz ZN-96/TPSA SPRZT 3.1. Ogólne wymagania Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót, zarówno w miejscu tych robót, jak te przy wykonywaniu czynnoci pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprztu itp. Sprzt uywany przez Wykonawc powinien uzyska akceptacj Inyniera. Liczba i wydajno sprztu powinna gwarantowa wykonanie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, OST, SST i wskazaniach Inyniera w terminie przewidzianym kontraktem Sprzt do budowy kablowych linii telekomunikacyjnych Wykonawca przystpujcy do wykonania przebudowy kablowych linii telekomunikacyjnych powinien wykaza si moliwoci korzystania z nastpujcych maszyn i sprztu, w zalenoci od zakresu robót gwarantujcych właciw jako robót: ubijak spalinowy, urawik hydrauliczny, sprarka powietrzna spalinowa, przewona, wcigarka mechaniczna kabli, wcigarka rczna kabli,

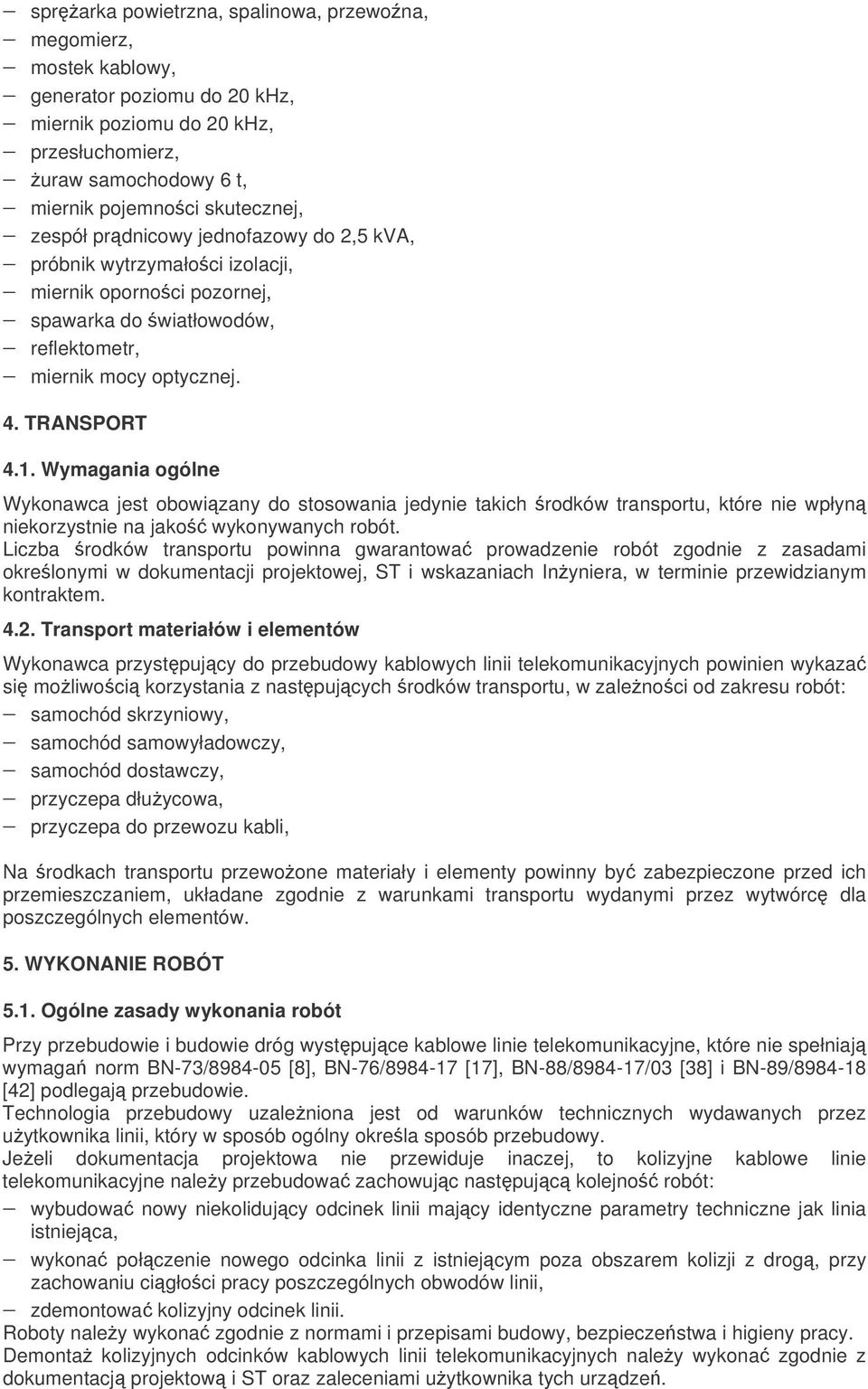

5 sprarka powietrzna, spalinowa, przewona, megomierz, mostek kablowy, generator poziomu do 20 khz, miernik poziomu do 20 khz, przesłuchomierz, uraw samochodowy 6 t, miernik pojemnoci skutecznej, zespół prdnicowy jednofazowy do 2,5 kva, próbnik wytrzymałoci izolacji, miernik opornoci pozornej, spawarka do wiatłowodów, reflektometr, miernik mocy optycznej. 4. TRANSPORT 4.1. Wymagania ogólne Wykonawca jest obowizany do stosowania jedynie takich rodków transportu, które nie wpłyn niekorzystnie na jako wykonywanych robót. Liczba rodków transportu powinna gwarantowa prowadzenie robót zgodnie z zasadami okrelonymi w dokumentacji projektowej, ST i wskazaniach Inyniera, w terminie przewidzianym kontraktem Transport materiałów i elementów Wykonawca przystpujcy do przebudowy kablowych linii telekomunikacyjnych powinien wykaza si moliwoci korzystania z nastpujcych rodków transportu, w zalenoci od zakresu robót: samochód skrzyniowy, samochód samowyładowczy, samochód dostawczy, przyczepa dłuycowa, przyczepa do przewozu kabli, Na rodkach transportu przewoone materiały i elementy powinny by zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórc dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Przy przebudowie i budowie dróg wystpujce kablowe linie telekomunikacyjne, które nie spełniaj wymaga norm BN-73/ [8], BN-76/ [17], BN-88/ /03 [38] i BN-89/ [42] podlegaj przebudowie. Technologia przebudowy uzaleniona jest od warunków technicznych wydawanych przez uytkownika linii, który w sposób ogólny okrela sposób przebudowy. Jeeli dokumentacja projektowa nie przewiduje inaczej, to kolizyjne kablowe linie telekomunikacyjne naley przebudowa zachowujc nastpujc kolejno robót: wybudowa nowy niekolidujcy odcinek linii majcy identyczne parametry techniczne jak linia istniejca, wykona połczenie nowego odcinka linii z istniejcym poza obszarem kolizji z drog, przy zachowaniu cigłoci pracy poszczególnych obwodów linii, zdemontowa kolizyjny odcinek linii. Roboty naley wykona zgodnie z normami i przepisami budowy, bezpieczestwa i higieny pracy. Demonta kolizyjnych odcinków kablowych linii telekomunikacyjnych naley wykona zgodnie z dokumentacj projektow i ST oraz zaleceniami uytkownika tych urzdze.

6 Wykonawca ma obowizek wykonania demontau linii w taki sposób, aby demontowane elementy nie zostały zniszczone i znajdowały si w stanie poprzedzajcym demonta. W przypadku niemonoci zdemontowania elementów bez ich uszkodzenia, Wykonawca powinien powiadomi o tym Inyniera i uzyska od niego zgod na ich uszkodzenie lub zniszczenie. W szczególnych przypadkach Wykonawca moe pozostawi elementy linii bez demontau, o ile uzyska na to zgod Inyniera. Wykopy powstałe po demontau elementów linii powinny by zasypane zagszczonym gruntem i wyrównane do poziomu terenu. Wskanik zagszczenia powinien by równy 0,85. Wykonawca przekae nieodpłatnie uytkownikowi zdemontowane materiały Kanalizacja teletechniczna Lokalizacja kanalizacji Wzdłu dróg kanalizacja kablowa powinna by ułoona równolegle do osi drogi poza pasem drogowym lub za zgod zarzdu drogowego w pasie drogowym, zgodnie z ustaw nr 60 Rady Ministrów Usytuowanie studni kablowych Studnie kablowe powinny by usytuowane w nastpujcych miejscach kanalizacji: a) na prostej trasie kanalizacji oraz w miejscach zmian poziomu kanalizacji - studnie przelotowe, b) na załomach trasy - studnie narone, c) na odgałzieniach kanalizacji - studnie odgałne, d) przed szafkami kablowymi - studnie szafkowe, e) na zakoczeniach kanalizacji - studnie kocowe Długo przelotów midzy studniami Długo przelotów midzy ssiednimi studniami nie powinna przekracza: a) 80 m midzy studniami magistralnymi dla kanalizacji z rur PCW,PP,RHDPE b) 120 m midzy studniami rozdzielczymi dla kanalizacji z rur PCW,PP,RHDPE Głboko ułoenia kanalizacji Głboko ułoenia kanalizacji powinna by taka, aby najmniejsze pokrycie liczone od poziomu terenu lub chodnika do górnej powierzchni kanalizacji wynosiło: a) 0,7 m dla kanalizacji magistralnej, b) 0,6 m dla kanalizacji rozdzielczej 1 i 2-otworowej, Przy przejciach pod jezdni głboko ułoenia kanalizacji powinna by taka, aby odległo od nawierzchni nie była mniejsza od 0,8 m. W przypadkach uwarunkowanych trudnociami technicznymi dopuszcza si zmniejszenie głbokoci ułoenia kanalizacji do 0,4 m jeli jest zbudowana z rur PCW grubociennych (PP,RHDPE) Prostoliniowo przebiegu Kanalizacja powinna, na odcinkach midzy ssiednimi studniami, przebiega po linii prostej. Dopuszczalne odchylenia osi kanalizacji od linii prostej dotycz miejsc, w których konieczne jest ominicie przeszkód terenowych. W celu ominicia przeszkód cigi kanalizacji z rur PCW mog by wygite tak, aby promie wygicia nie był mniejszy od 6 m Spadek kanalizacji Kanalizacja powinna by układana ze spadkiem od 1 do 3%. Przy wprowadzaniu do komór kablowych spadek mona zwikszy do 2%, a do budynków do 5% Cigi kanalizacji Wymagania ogólne Ilo otworów kanalizacji powinna by ustalona w uzgodnieniu z Firm telekomunikacyjn odpowiednim dla danego terenu Zestawy z rur PCW Do zestawów kanalizacji z rur PCW naley stosowa rury z nieplastyfikowanego polichlorku winylu o rednicy 120 mm (110 mm) i grubociach cianek nie mniejszych od 3 mm wg BN-80/C

7 Roboty ziemne Trasa kanalizacji Wytyczona w terenie trasa kanalizacji kablowej powinna by zgodna z podan w dokumentacji projektowej Głboko wykopów Głbokoci wykopów podane s w tablicy 3 normy BN-73/ [8]. W przypadkach przewidywanej rozbudowy kanalizacji wykopy powinny by odpowiednio głbsze Szeroko wykopów Szerokoci wykopów podane s w tablicy 4 normy BN-73/ [8] Przygotowanie wykopów Wykopy powinny by tak przygotowane, aby spełniały wymagania podane w punkcie 5.9 normy BN-73/ [8]. ciany wykopów powinny by pochyłe Wyrównanie i wzmocnienie dna wykopu Przed ułoeniem kanalizacji dno wykopu powinno by wyrównane i ukształtowane ze spadkiem zgodnie z wymaganiami pkt 3.6 normy BN-73/ [8] Układanie cigów kanalizacji Układanie rur PCW Z pojedynczych rur PCW naley tworzy zestawy kanalizacji wg ustalonych z urzdem telekomunikacyjnym iloci otworów w warstwach. Odległoci pomidzy poszczególnymi rurami w warstwie nie powinny by mniejsze od 2 cm, a midzy warstwami od 3 cm. Na przygotowane dno wykopu naley ułoy jedn lub kilka rur w jednej warstwie. W przypadku układania nastpnych warstw, ułoon warstw rur naley zasypa piaskiem lub przesianym gruntem, wyrówna i ubija ubijakiem mechanicznym Zasypywanie kanalizacji Zasypywanie kanalizacji z rur PCW Ostatni, górn warstw kanalizacji z rur PCW naley przysypa piaskiem lub przesianym gruntem do gruboci przykrycia nie mniejszej od 5 cm, a nastpnie warstw piasku lub przesianego gruntu gruboci około 20 cm. Nastpnie naley zasypa wykop gruntem warstwami co 20 cm i ubija ubijakami mechanicznymi Kanalizacja kablowa na mostach i wiaduktach Cigi kanalizacji w konstrukcji elbetowej mostów i wiaduktów powinny by budowane z rur PCW,PP,RHDPE lub rur stalowych Skrzyowania i zblienia kanalizacji Trasa kanalizacji Na skrzyowaniach z jezdniami trasa kanalizacji powinna by zlokalizowana pod ktem 90 o do osi jezdni z dopuszczaln odchyłk 15 o. Pod projektowanymi drogami kanalizacj teletechniczn naley układa w wykopach przed robotami drogowymi, a pod jezdniami istniejcymi metod poziomego wiercenia sprztem dostpnym Wykonawcy i zaakceptowanym przez Inyniera Skrzyowania i zblienia z urzdzeniami podziemnymi Przy skrzyowaniach z innymi urzdzeniami podziemnymi kanalizacja kablowa powinna znajdowa si w zasadzie nad tymi urzdzeniami. Inne rozwizania dopuszcza si tylko w wyjtkowych przypadkach, gdy pokrycie kanalizacji gór byłoby mniejsze od wymaganego wg pkt niniejszej ST. Najwaniejsze dopuszczalne odległoci w rzucie pionowym lub poziomym midzy krawdziami cigów kanalizacji a innymi urzdzeniami podziemnymi nie powinny by mniejsze od podanych w tablicy 5 normy BN-73/ [8].

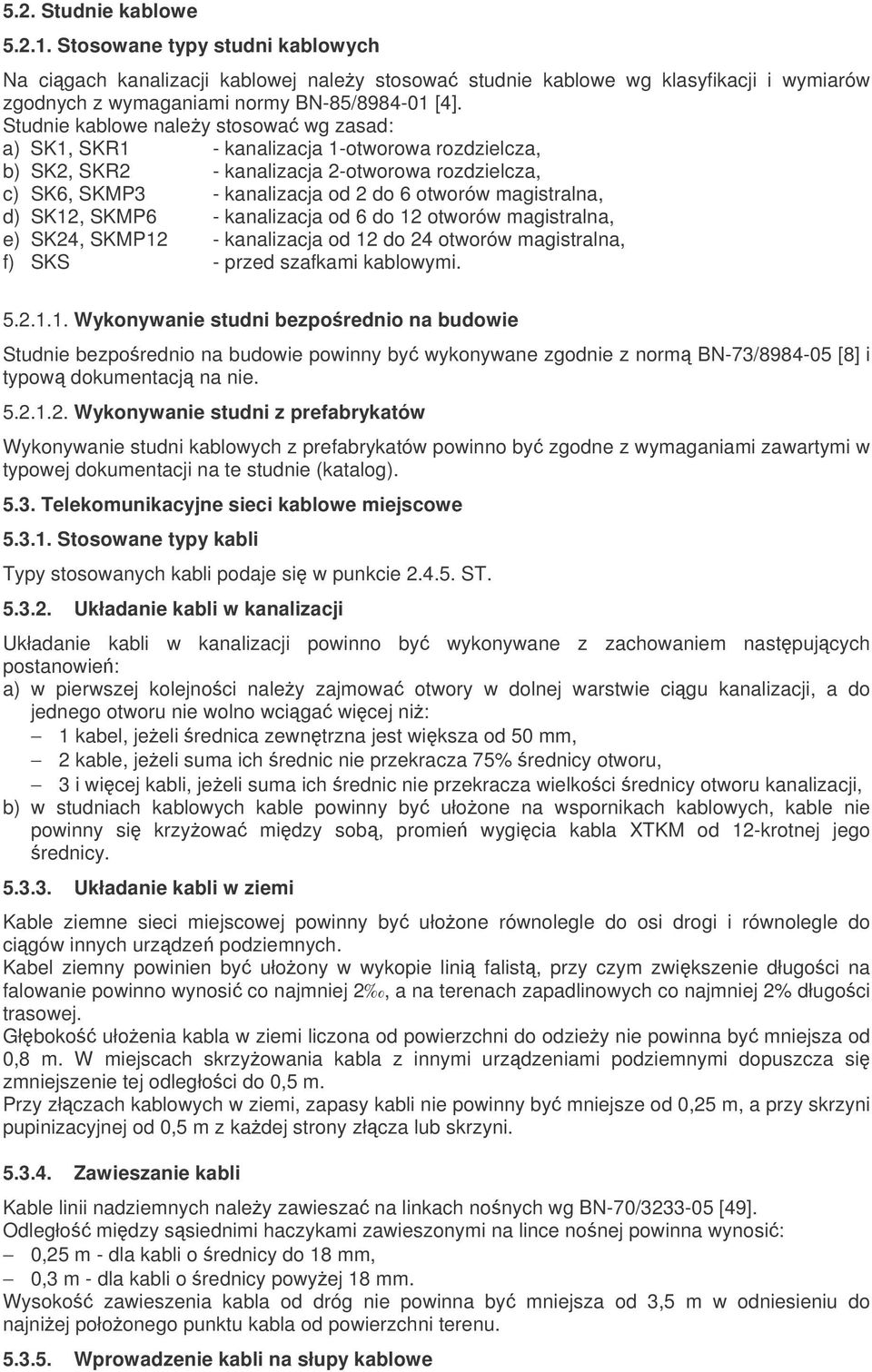

8 5.2. Studnie kablowe Stosowane typy studni kablowych Na cigach kanalizacji kablowej naley stosowa studnie kablowe wg klasyfikacji i wymiarów zgodnych z wymaganiami normy BN-85/ [4]. Studnie kablowe naley stosowa wg zasad: a) SK1, SKR1 - kanalizacja 1-otworowa rozdzielcza, b) SK2, SKR2 - kanalizacja 2-otworowa rozdzielcza, c) SK6, SKMP3 - kanalizacja od 2 do 6 otworów magistralna, d) SK12, SKMP6 - kanalizacja od 6 do 12 otworów magistralna, e) SK24, SKMP12 - kanalizacja od 12 do 24 otworów magistralna, f) SKS - przed szafkami kablowymi Wykonywanie studni bezporednio na budowie Studnie bezporednio na budowie powinny by wykonywane zgodnie z norm BN-73/ [8] i typow dokumentacj na nie Wykonywanie studni z prefabrykatów Wykonywanie studni kablowych z prefabrykatów powinno by zgodne z wymaganiami zawartymi w typowej dokumentacji na te studnie (katalog) Telekomunikacyjne sieci kablowe miejscowe Stosowane typy kabli Typy stosowanych kabli podaje si w punkcie ST Układanie kabli w kanalizacji Układanie kabli w kanalizacji powinno by wykonywane z zachowaniem nastpujcych postanowie: a) w pierwszej kolejnoci naley zajmowa otwory w dolnej warstwie cigu kanalizacji, a do jednego otworu nie wolno wciga wicej ni: 1 kabel, jeeli rednica zewntrzna jest wiksza od 50 mm, 2 kable, jeeli suma ich rednic nie przekracza 75% rednicy otworu, 3 i wicej kabli, jeeli suma ich rednic nie przekracza wielkoci rednicy otworu kanalizacji, b) w studniach kablowych kable powinny by ułoone na wspornikach kablowych, kable nie powinny si krzyowa midzy sob, promie wygicia kabla XTKM od 12-krotnej jego rednicy Układanie kabli w ziemi Kable ziemne sieci miejscowej powinny by ułoone równolegle do osi drogi i równolegle do cigów innych urzdze podziemnych. Kabel ziemny powinien by ułoony w wykopie lini falist, przy czym zwikszenie długoci na falowanie powinno wynosi co najmniej 2, a na terenach zapadlinowych co najmniej 2% długoci trasowej. Głboko ułoenia kabla w ziemi liczona od powierzchni do odziey nie powinna by mniejsza od 0,8 m. W miejscach skrzyowania kabla z innymi urzdzeniami podziemnymi dopuszcza si zmniejszenie tej odległoci do 0,5 m. Przy złczach kablowych w ziemi, zapasy kabli nie powinny by mniejsze od 0,25 m, a przy skrzyni pupinizacyjnej od 0,5 m z kadej strony złcza lub skrzyni Zawieszanie kabli Kable linii nadziemnych naley zawiesza na linkach nonych wg BN-70/ [49]. Odległo midzy ssiednimi haczykami zawieszonymi na lince nonej powinna wynosi: 0,25 m - dla kabli o rednicy do 18 mm, 0,3 m - dla kabli o rednicy powyej 18 mm. Wysoko zawieszenia kabla od dróg nie powinna by mniejsza od 3,5 m w odniesieniu do najniej połoonego punktu kabla od powierzchni terenu Wprowadzenie kabli na słupy kablowe

9 Odcinek kabla wprowadzony do skrzynki kablowej na słupie linii napowietrznej powinien by zabezpieczony osłon ochronn lub rur z PCW do wysokoci 3 m w gór i 0,5 m w dół od powierzchni ziemi. Przy słupie powinien by ułoony zapas kabla. Wprowadzone na słup kable naley zakoczy głowicami mocowanymi w skrzynkach kablowych 10x2 wg BN-80/ [14] i 30 x 2 wg BN-85/ [15] Monta kabli Złcza na kablach XTKMX powinny by wykonane zgodnie z instrukcj montau [50] Skrzyowania i zblienia Skrzyowania i zblienia kabli ziemnych z drogami Przejcie kabla ziemnego pod drogami powinno by wykonane w rurach stalowych, betonowych lub innych o nie gorszej wytrzymałoci mechanicznej, układanych zgodnie z wymaganiami BN- 73/ [8] Skrzyowania kabli ziemnych z rurocigami Przy skrzyowaniu linii kablowej z rurocigiem podziemnym, kabel powinien by ułoony nad rurocigiem. Jeli odległo w pionie midzy rurocigiem, a kablem mniejsza jest od podanych w tablicy 5 normy BN-76/ [17], naley stosowa jako rur ochronn stalow lub inn o nie gorszych właciwociach na długoci po 1,0 m z obu stron miejsca skrzyowania od gabarytu rurocigu Skrzyowania telekomunikacyjnych kabli ziemnych z kablami elektroenergetycznymi Skrzyowania telekomunikacyjnych kabli miejscowych z elektroenergetycznymi liniami kablowymi powinny by wykonane zgodnie z wymaganiami PN-78/E [18] Zblienia telekomunikacyjnych kabli ziemnych z podbudow linii elektroenergetycznych Zblienia telekomunikacyjnej linii kablowej z podbudow linii elektroenergetycznych powinny by zgodne z PN-75/E [19] Najmniejsze dopuszczalne odległoci kabla ziemnego od innych urzdze i obiektów Najmniejsze dopuszczalne odległoci kabla ziemnego od innych urzdze i obiektów podane s w tablicy 5 normy BN-76/ [17] Skrzyowania telekomunikacyjnych linii kablowych nadziemnych z drogami Najmniejsza dopuszczalna wysoko zawieszenia telekomunikacyjnych kabli nadziemnych przy skrzyowaniu z drogami powinna wynosi 5 m Ochrona linii kablowych Zabezpieczenie kabli od uszkodze mechanicznych Kabel ziemny powinien by zabezpieczony od uszkodze mechanicznych przykrywami kablowymi lub rurami ochronnymi w nastpujcych przypadkach: a) przy zblieniach z kablami elektroenergetycznymi i innymi urzdzeniami podziemnymi o odległociach mniejszych od 1,0 m - na całej długoci zblienia Zabezpieczenie kabli od wyładowa atmosferycznych W miejscach wprowadzenia torów napowietrznych do kabli sieci miejscowej naley w skrzynkach kablowych na słupach stosowa zespoły odgromnikowo-bezpiecznikowe Znakowanie telekomunikacyjnych kabli miejscowych Wymagania ogólne Trwał i wyran numeracj naley umieszcza na szafkach kablowych, kablach, głowicach oraz puszkach i skrzynkach kablowych. Numeracj naley wykona za pomoc szablonów wg BN- 73/ [21].

10 Znakowanie kabli Znakowanie kabli w kanalizacji powinno by wykonane w studniach kablowych za pomoc opasek oznaczeniowych wg BN-72/ [22] z wyranie odcinitymi numerami. Oznaczenie połoenia kabla ziemnego w miejscach, w których brak jest stałych i trwałych obiektów, powinno by wykonane słupkami oznaczeniowymi wg BN-74/ [23] Wybór trasy linii kablowej Usytuowanie linii kablowej wzdłu dróg Trasa przebiegu linii kablowej wzdłu dróg powinna by usytuowana poza pasem drogowym w odległoci co najmniej 1 m od jego granicy. Na odcinkach dróg przechodzcych przez tereny zabudowane, zalesione, zalewowe i bagniste lub zajte przez róne obiekty nie pozwalajce na dotrzymanie wymaga zblie i skrzyowa, dopuszcza si usytuowanie kabla odpowiednio w pasie drogowym: w koronie drogi na poboczu jezdni, na terenach bezporednio zabudowanych bez odcinków lub terenów zalewowo-bagnistych, poza koron drogi - w przypadkach, gdy poza pasem drogowym istniej tereny zalesione lub zadrzewione, w koronie drogi na poboczu za zgod zarzdu drogi. Odległo ułoonego kabla od istniejcego lub projektowanego zadrzewienia drogowego powinna wynosi co najmniej 2 m liczc od lica pni drzew. Odcinki instalacyjne kabli powinny by tak ułoone, aby złcza kablowe i skrzynie pupinizacyjne były usytuowane w miejscach zapewniajcych trwałe poziome ich połoenie Dobór osłon złczowych i muf Osłony złczowe i mufy powinny by zgodne z dokumentacj projektow i SST oraz dostosowane do typu kabla, rednic i liczby ył oraz rednicy zewntrznej kabla, jak równie warunków rodowiskowych Układanie kabli w ziemi Wymagania ogólne Odcinki kabli mog by układane rcznie lub za pomoc maszyn. Zastosowana technologia układania kabli w ziemi powinna zapewni właciwe ułoenie kabli. Kable w ziemi powinny by układane bez napre z falowaniem 0,3% długoci. Przy zmianie kierunku trasy linii kablowej promie gicia kabla nie moe by mniejszy od: 20-krotnej rednicy zewntrznej - w przypadku kabli współosiowych, 16-krotnej rednicy zewntrznej - w przypadku kabli symetrycznych z yłami z izolacj polistyrenowo-powietrzn, Głboko układania kabli Głboko ułoenia kabla w ziemi mierzona od dolnej powierzchni kabla ułoonego na dnie rowu powinna wynosi: 1 m - dla kabli z torami współosiowymi oraz symetrycznymi dla systemów 60-krotnych i wyszych, 0,8 m - dla pozostałych kabli symetrycznych Zapasy kabli W czasie układania kabli naley pozostawi nastpujce zapasy kabli: w miejscach styku dwóch odcinków fabrykacyjnych; kocówki kabli dla wykonania złcza powinny zachodzi na siebie na długo 1,5 m, przy złczach na kablach symetrycznych naley przewidzie zapasy po 0,3 m z kadej strony złcza, przy złczach na kablach współosiowych naley przewidzie zapasy po 0,5 m z kadej strony złcza, Oznaczenie przebiegu kabla W dokumentacji powykonawczej linii kablowej powinny by zwymiarowane wzdłunie i poprzecznie: przebieg kabla, połoenie złczy,

11 Domiarowanie powinno by wykonane do istniejcych w terenie obiektów stałych lub do słupków oznaczeniowych ustawionych w czasie budowy linii kablowej. Naley stosowa słupki oznaczeniowe (SO) lub oznaczeniowo-pomiarowe wg BN-74/ [23] Układanie kabli w kanalizacji kablowej Odcinki instalacyjne Odcinki instalacyjne kabli powinny by zgodne z dokumentacj projektow Znakowanie kabli Kable w studniach kablowych powinny by oznaczone opaskami kablowymi wg BN-78/ [24] zawierajcymi numer kabla Skrzyowania i zblienia Wymagania ogólne Przebieg linii kablowej powinien by wykonany tak, aby liczba miejsc kolizyjnych z innymi urzdzeniami była jak najmniejsza. Skrzyowanie kabli z drogami powinno by pod ktem 90 o z dopuszczaln odchyłk do 15 o Skrzyowania i zblienia z drogami Na skrzyowaniach z drogami kable powinny by ułoone w kanalizacji kablowej lub te w rurach ochronnych stalowych, grubociennych z PCW ułoonych zgodnie z wymaganiami wg BN- 73/ [8]. Rury ochronne powinny by ułoone poziomo na całej szerokoci drogi i co najmniej po 0,5 m poza krawdzie drogi. Przy kadym kocu rury ochronnej powinien by ułoony zapas kabla o długoci co najmniej 1 m. Rury ochronne powinny by układane na głbokoci: co najmniej 1,2 m od powierzchni dróg autostradowych, co najmniej 1,0 m od górnej powierzchni dróg pozostałych, co najmniej 0,5 m pod dnem rowu odwadniajcego. W przypadku równoległego usytuowania trasy linii kablowej w pasie drogowym odległo kabla powinna wynosi co najmniej: 1 m od krawdzi rowu odwadniajcego lub linii podstawy nasypu, 1 m na zewntrz od krawdzi jezdni, jeeli istnieje konieczno usytuowania kabla w koronie drogi, 0,5 m od krawdzi jezdni, w chodniku lub pasie zieleni Skrzyowania i zblienia z rurocigami Przy skrzyowaniu z rurocigami podziemnymi kable naley układa nad rurocigami w rurach ochronnych. Długo rury powinna przekracza o 1 m szeroko obrysu rurocigu z kadej jego strony. BN- 79/ [39]. Dopuszcza si równie ułoenie kabla pod rurocigami, jeeli górna powierzchnia jego ułoenia jest na głbokoci mniejszej ni 0,5 m. W tym przypadku kabel powinien by ułoony w rurze ochronnej lub zabezpieczony pustakami kablowymi wg BN-79/ [39] Skrzyowania i zblienia z kablami elektroenergetycznymi Skrzyowania i zblienia telekomunikacyjnych linii kablowych z liniami kablowymi elektroenergetycznymi powinny by wykonane wg PN-76/E [18] Skrzyowania i zblienia z napowietrznymi liniami elektroenergetycznymi i stacjami transformatorowymi Skrzyowania i zblienia telekomunikacyjnych linii kablowych z napowietrznymi liniami elektroenergetycznymi i stacjami transformatorowymi powinny by wykonane wg PN-75/E-5100 [19] Ochrona linii kablowych Ochrona kabli przed uszkodzeniami mechanicznymi

12 Kable ułoone bezporednio w ziemi powinny by dodatkowo zabezpieczone przed uszkodzeniami mechanicznymi w nastpujcych przypadkach: a) na terenach zabudowanych miast, osiedli i wsi - w granicach zabudowy i po 10 m poza granic, b) w miejscach ułoenia złczy kablowych, skrzyni pupinizacyjnych oraz po 1 m poza tymi miejscami, c) w miejscach połoonych w odległoci mniejszej ni 2 m do słupów linii telekomunikacyjnych lub elektroenergetycznych, a take od drzew na terenie lenym. Kable ułoone bezporednio w ziemi zabezpiecza si przed uszkodzeniami mechanicznymi przez: ułoenie nad kablem tamy ostrzegawczej w kolorze ółtym z napisem Uwaga kabel - w połowie głbokoci ułoenia kabla, ułoenie nad kablem kształtek ceramicznych, przykryw betonowych lub elbetowych wg BN- 72/ [40] na 10 cm warstwie piasku lub rozkruszonego gruntu Ochrona kabli ziemnych przed wyładowaniami atmosferycznymi Ochrona kabli ułoonych w ziemi przed wyładowaniami atmosferycznymi powinna by wykonana zgodnie z wytycznymi ochrony odgromowej telekomunikacyjnych kabli dalekosinych o powłokach metalowych Ochrona kabli przed korozj Kable telekomunikacyjne powinny by zabezpieczone przed działaniem korozji elektrochemicznej przez zastosowanie ochrony biernej i ochrony katodowej zgodnie z PN-77/E-05030/00 i 01 [41] Budowa kabli optotelekomunikacyjnych Wymagania ogólne Na terenach nie wyposaonych w teletechniczn kanalizacj kablow, kable OTK o konstrukcji dielektrycznej naley układa w rurocigach kablowych wykonanych wg ZN-96/TPSA-013. Rury polietylenowe układane równolegle w rurocigu kablowym na całej jego długoci nie powinny w adnym miejscu krzyowa si lub zamienia z rurami ssiednimi. W celu łatwiejszego rozrónienia poszczególnych cigów zaleca si stosowanie w rurocigu kablowym rur z barwnymi wyrónikami, przy czym wyróniki te powinny by jednakowe dla danego cigu rur na całej długoci rurocigu kablowego. Zastosowana technologia zacigania kabli OTK do rurocigów kablowych i kanalizacji wtórnej powinna zapewni ułoenie kabli bez uszkodze i naruszania zewntrznych osłon ochronnych. Zaleca si stosowanie pneumatycznych metod zacigania kabli wiatłowodowych. Rczne lub mechaniczne zaciganie kabli optotelekomunikacyjnych jest dopuszczalne w wyjtkowych, technicznie uzasadnionych przypadkach (np. krótkie odcinki, wykładanie kabli w studniach, niedostpno trasy dla urzdze zacigowych), ale pod warunkiem cigłej kontroli siły nacigu i stosowania urzdze zabezpieczajcych przed przekroczeniem dopuszczalnej wielkoci tej siły. Odcinki fabrykacyjne kabli OTK powinny by układane w taki sposób, aby koniec kadego odcinka fabrykacyjnego spotykał si z pocztkiem odcinka nastpnego. Kolejno układanych odcinków fabrykacyjnych powinna by zgodna z ich alokacj (ze wzgldu na rodzaj powłok i długoci odcinków) i powinna by ewidencjonowana. Kable optotelekomunikacyjne powinny by układane przy temperaturze nie niszej od -5 0 C Wybór trasy linii optotelekomunikacyjnych Wymagania ogólne Liczba zblie i skrzyowa linii z innymi urzdzeniami uzbrojenia terenowego oraz liczba przej przez ciany i stropy powinna by moliwie mała. Prowadzenie linii przez pomieszczenia i strefy zagroone wybuchem lub poarem powinno by ograniczone do niezbdnych przypadków. Instalowane linie powinny by jak najmniej naraone na uszkodzenia mechaniczne, szkodliwe wpływy chemiczne i inne zagroenia. Liczba skrzyowa i zblie linii z ciekami wodnymi, zbiornikami wodnymi oraz instalacjami melioracyjnymi powinna by ograniczona. Odcinki instalacyjne kabli wiatłowodowych powinny by tak dobrane i ułoone, aby złcza kabli były usytuowane w miejscach suchych, nie naraonych na osuwanie si gruntu i łatwo dostpnych przy budowie i eksploatacji linii, zgodnie z p

13 Trasa linii optotelekomunikacyjnej powinna zapewnia łatwy dostp do kabli w okresie budowy i eksploatacji. Trasa linii optotelekomunikacyjnej powinna przebiega zgodnie z postanowieniami Zarzdzenia Ministra Łcznoci z dnia 12 marca 1992 r. w sprawie zasad i warunków budowy linii telekomunikacyjnych wzdłu dróg publicznych, wodnych, kanałów oraz w pobliu lotnisk i w miejscowociach, a take ustalania warunków, jakim te linie powinny odpowiada Usytuowanie linii optotelekomunikacyjnych wzdłu dróg komunikacyjnych Trasa linii optotelekomunikacyjnej wzdłu dróg powinna by usytuowana w odległoci uzgodnionej z odpowiedni administracj dróg i po tej stronie drogi, po której s dogodniejsze warunki terenowe pozwalajce na spełnienie wymaga co do odległoci w miejscach zblie i skrzyowa z innymi obiektami uzbrojenia terenowego oraz warunki dla zastosowania sprztu zmechanizowanego przy budowie linii. W przypadkach technicznie i ekonomicznie uzasadnionych zaleca si omijanie miast, osiedli i wsi. Na odcinkach dróg przechodzcych przez tereny zabudowane, zalesione, zalewowe i bagniste lub zajte przez róne obiekty nadziemne lub urzdzenia podziemne nie pozwalajce na dotrzymanie wymaga co do zblie i skrzyowa dopuszcza si usytuowanie kabla odpowiednio w pasie drogowym: w koronie drogi na poboczu jezdni - na terenach bezporednio zabudowanych bez chodników lub terenach zalewowych i bagnistych, poza koron drogi - w przypadkach, gdy poza pasem drogowym istniej tereny zalesione lub zadrzewione wymagajce wycinki oraz w przypadkach innych sytuacji i warunków terenowych nie pozwalajcych na spełnienie wymaga co do zblie i skrzyowa. Optotelekomunikacyjne linie kablowe budowane dla potrzeb dróg kołowych szybkiego ruchu (drogi ekspresowe i autostrady) powinny by budowane w obrbie pasa drogowego. Trasa linii nie powinna przebiega przez tereny wodne zalewowe i bagniste, przez tereny o duej agresywnoci gruntu i na poboczach stromych nasypów lub wykopów. W przypadkach technicznie uzasadnionych dopuszcza si takie usytuowanie trasy, ale pod warunkiem zastosowania rodków ochronnych przewidzianych niniejsz norm. Dopuszcza si ułoenie linii na terenach lasów w wypadku gdy nie zachodzi konieczno wycinania pasa, a tylko potrzeba wycicia pojedynczych drzew i krzewów. Odległo linii od drzew na terenach lenych powinna wynosi co najmniej 1 m mierzc od lica pni drzew. Dopuszcza si układanie linii w istniejcych pasach przeciwpoarowych, a odległo od drzew w tych przypadkach bdzie wynika z szerokoci pasa. Na obszarze miast i osiedli linia optotelekomunikacyjna powinna przebiega w kanalizacji kablowej, zabezpieczona w wybudowanej kanalizacji wtórnej wg ZN-96/TPSA-013. Nie dopuszcza si układania linii wzdłu pod jezdniami lub ciekami ulicznymi Linie na terenach o zwikszonym zagroeniu uszkodzeniami mechanicznymi a).sieci optotelekomunikacyjne powinny mie taki układ, aby zawsze był zapewniony dostp do danego obiektu telekomunikacyjnego co najmniej dwoma równorzdnymi drogami, rozdzielonymi terenowo, co jest szczególnie wane na terenach o zwikszonym zagroeniu uszkodzeniami. b).na terenach o zwikszonym zagroeniu uszkodzeniami mechanicznymi kable wiatłowodowe naley układa w rurocigach kablowych z rur o zwikszonej gruboci cianki. Rurocigi mog by dodatkowo chronione przykrywami kablowymi. Kable powinny posiada konstrukcj wzmocnion warstw włókien aramidowych lub szklanych. c).przy wyborze trasy linii naley unika sytuowania jej na terenach, na których wystpuj szkody górnicze. Zaleca si, aby trasy linii omijały tereny objte eksploatacj górnicz. W przypadkach niezbdnej koniecznoci budowy linii na terenach szkód górniczych naley układa kable wiatłowodowe wg zasad podanych w punkcie b), z dodatkowymi zapasami wg p.3.3 i przedsiwzi specjalne rodki zabezpieczajce w zalenoci od kategorii szkód zgodnie z ZN-96/TPSA Usytuowanie złczy kabli wiatłowodowych Odcinki instalacyjne kabli powinny by tak ułoone, aby złcza kabli wiatłowodowych były zlokalizowane w miar monoci w miejscach łatwo dostpnych, nie naraonych na zalewanie, podmywanie lub osuwanie si gruntu, co najmniej 5 m od brzegów duych rowów i kanałów ciekowych. Złcza kabli wiatłowodowych powinny by umieszczane w studniach kablowych (kanalizacja wtórna) albo w zasobnikach złczowych wg ZN-96/TPSA-024 (rurocigi kablowe).

14 Zasady budowy obiektów podziemnych i nadziemnych Kanalizacja kablowa pierwotna Kanalizacja kablowa pierwotna powinna by wykonana zgodnie z wymaganiami normy zakładowej ZN-96/TPSA Kanalizacja wtórna i rurocigi kablowe Kanalizacja wtórna i rurocigi kablowe przeznaczone dla linii optotelekomunikacyjnych powinny by wykonane zgodnie z wymaganiami normy zakładowej ZN-96/TPSA Rury polietylenowe Do budowy kanalizacji wtórnej i rurocigów kablowych powinny by stosowane rury z polietylenu HDPE, o gstoci nie mniejszej ni 0,943 g/cm 3 i o współczynniku płynicia (MFR) od 0,3 do 1,3 g/10 min wg ZN-96/TPSA-017. Zaleca si stosowanie rur z warstw polizgow. Dopuszcza si stosowanie rur HDPE rowkowanych, rur z preinstalowan link cigow lub kablem oraz rur presmarowanych. Do budowy rurocigów kablowych powinny by stosowane rury o wymiarach 40/3,7 mm Kanalizacja wtórna Kanalizacja wtórna powinna umoliwia maksymalne wykorzystanie otworów kanalizacji pierwotnej. W zalenoci od stanu technicznego tej kanalizacji do wolnych otworów naley zaciga wizki 2 do 4 rur polietylenowych kanalizacji wtórnej. Kanalizacja wtórna powinna zabezpiecza zacignite do niej kable przed uszkodzeniami mechanicznymi wzdłu całych cigów oraz w studniach kablowych. Zabezpieczenie to, zarówno w czasie budowy linii, jak i w okresie eksploatacji powinno by osignite przez: - staranny dobór materiałów na rury i złcza rurowe, - staranny monta kanalizacji, - zapewnienie łatwoci zacigania i wycigania kabli z kanalizacji, - umieszczenie w cigach kanalizacji tylko po jednym kablu w kadym cigu. Dla zapewnienia długotrwałej sprawnoci i funkcjonalnoci kanalizacja wtórna powinna by szczelna w kadym punkcie, niedostpna dla zanieczyszcze stałych i płynnych, zarówno w czasie budowy, jak i w eksploatacji. Szczelno powinna by zapewniona przez zastosowanie odpowiednio szczelnych materiałów i przez dokładny monta z uyciem rodków uszczelniajcych wg ZN-96/TPSA-021. Kanalizacja wtórna powinna by układana przy temperaturze nie niszej od -5 0 C. W razie koniecznoci prowadzenia robót przy niszej temperaturze naley zapewni odpowiednie podgrzewanie rur w zwojach lub na bbnach Rurocigi kablowe Na terenach nieposiadajcych telekomunikacyjnej kanalizacji kablowej pierwotnej kable wiatłowodowe naley instalowa w rurocigach kablowych z rur polietylenowych wg ZN-96/TPSA- 017, układanych bezporednio w ziemi wg ZN-96/TPSA-013. Rurocigi te wraz z zasobnikami złczowymi stanowi osłon dla kabli wiatłowodowych i umoliwiaj łatwe ich zaciganie w długich odcinkach fabrykacyjnych. Rurocigi kablowe powinny zabezpiecza zacignite do nich kable wiatłowodowe przed uszkodzeniami mechanicznymi na całej długoci cigów, a w szczególnoci: na terenach upraw rolniczych, w miejscach zblie i skrzyowa z innymi urzdzeniami uzbrojenia terenowego, na terenach o zwikszonym zagroeniu uszkodzeniami mechanicznymi i szkodami górniczymi, w kanałach i tunelach, na mostach i wiaduktach. Zabezpieczenie to, zarówno w czasie budowy linii, jak i w okresie jej eksploatacji, powinno by osignite przez: układanie rurocigów w ziemi na właciwej głbokoci, układanie nad rurocigami tamy ostrzegawczej, stosowanie dodatkowych rur osłonowych przepustowych w miejscach zblie i skrzyowa z innymi urzdzeniami uzbrojenia terenowego, zapewnienie łatwoci zacigania i wycigania kabli wiatłowodowych z rurocigów, staranny dobór materiałów na budow rurocigów i dokładny ich monta,

15 umieszczanie w rurocigu tylko po jednym kablu w kadym cigu rurowym. Naley przyjmowa, e dla jednokablowej linii optotelekomunikacyjnej rurocig kablowy powinien zawiera równie cig zapasowy, którego przydatno przy rozbudowie lub w razie awarii linii jest bardzo istotna. Jednak ostateczna decyzja co do budowy cigu rezerwowego powinna by kadorazowo podejmowana przez inwestora. Dla zapewnienia długotrwałej sprawnoci i funkcjonalnoci rurocigi kablowe powinny by uszczelnione w kadym punkcie wg ZN-96/TPSA-021, niedostpne dla zanieczyszcze stałych i płynnych zarówno w czasie budowy jak i eksploatacji. Dotyczy to wszystkich cigów zajtych dla kabli oraz cigów pustych. Rurocigi kablowe powinny by układane przy temperaturze nie niszej ni -5 0 C. W razie koniecznoci prowadzenia robót przy niszej temperaturze naley zapewni odpowiednie podgrzewanie rur w zwojach lub na bbnach. W kadym przypadku układania rur przy obnionej temperaturze niedopuszczalne jest rzucanie lub uderzanie rurami oraz zasypywanie ich grudami zmarzliny Wybór kabli i osprztu Kable optotelekomunikacyjne. Kable optotelekomunikacyjne stosowane do budowy krajowej sieci telekomunikacyjnej powinny posiada wiadectwo homologacji i odpowiada wymaganiom normy zakładowej ZN-96/TPSA Osprzt kablowy Wymagania ogólne Osprzt do budowy krajowej sieci optotelekomunikacyjnej powinien posiada wiadectwo homologacji. Osprzt złczowy powinien by dostosowany do wymiarów i konstrukcji kabla, z którego budowana jest linia. Osprzt powinien posiada trwało nie gorsz ni trwało kabli OTK oraz powinien by łatwy w montau Osłony złczowe Do montau kabli wiatłowodowych powinny by stosowane osłony złczowe wg ZN-96/TPSA- 008, z tworzyw sztucznych, odpornych na korozj, wytrzymałych mechanicznie i zapewniajcych długotrwał hermetyczno przy umieszczaniu złczy w zasobnikach, studniach kablowych na słupach linii nadziemnych lub bezporednio w ziemi. Osłony złczowe umieszczane na słupach powinny by odporne na bezporednie działanie wiatła słonecznego albo umieszczane w przystosowanych do tego celu skrzynkach kablowych. Osłony złczowe powinny umoliwia ich wielokrotne otwieranie, a take wyprowadzanie kabli odgałnych bez potrzeby odcinania kabla i wykonywania nowych połcze wiatłowodów oraz bez potrzeby wymiany całego osprztu złczowego. Zaleca si stosowanie osłon dielektrycznych, kapturowych, z jednostronnym wprowadzeniem kabli, uszczelnianych opaskami termokurczliwymi i klejem termotopliwym Osprzt dla kabli samononych Do mocowania na słupach kabli samononych i ich złczy naley przewidzie odpowiedni osprzt, zapewniajcy trwałe zamocowanie kabli OTK bez naraania ich na uszkodzenia, np. przez wibracje, nadmierne zginanie, pkanie powłok lub odrywanie si mostka łczcego orodek kabla z link non. Osprzt powinien odpowiada wymaganiom normy ZN-96/TPSA Zasobniki złczowe Do zabezpieczania złczy kabli wiatłowodowych i zapasów kabli ułoonych w rurocigach kablowych zaleca si stosowanie zasobników złczowych wg ZN-96/TPSA-024 o odpowiedniej wielkoci gwarantujcej: a) swobodne ułoenie 1 lub 2 muf złczowych kabla wiatłowodowego oraz do 50 m zapasów technologicznych kabla, bez nadmiernego jego wyginania, w sposób umoliwiajcy czciowe, bezpieczne rozwinicie tych zapasów w razie awaryjnego wycignicia kabla na trasie, b) swobodne ułoenie zapasów technologicznych kabla na rodku odcinka midzyzłczowego w sposób umoliwiajcy bezpieczne rozwinicie tych zapasów w razie awaryjnego wycignicia kabla na trasie, c) swobodne zaciganie dodatkowego kabla wiatłowodowego w razie awarii lub rozbudowy linii optotelekomunikacyjnej.

16 Zasobniki powinny by dostosowane do ułoenia ich bezporednio w ziemi na poziomie posadowienia rurocigu kablowego, tak aby na powierzchni terenu moliwa była uprawa gleby nawet przy uyciu cikiego rolniczego sprztu zmechanizowanego o masie ok.10 t. Rurocigi doprowadzone do zasobników, a take ułoone w nich kable nie mog by naraone na zgniatanie w razie przypadkowych ruchów zasobnika w ziemi. Zasobnik złczowy powinien by odporny na zamulanie i zasypany warstw ziemi o gruboci co najmniej 0,7 m Układanie kabli optotelekomunikacyjnych Wymagania ogólne Na terenach nie wyposaonych w teletechniczn kanalizacj kablow, kable OTK o konstrukcji dielektrycznej naley układa w rurocigach kablowych wykonanych wg ZN-96/TPSA-013. Rury polietylenowe układane równolegle w rurocigu kablowym na całej jego długoci nie powinny w adnym miejscu krzyowa si lub zamienia z rurami ssiednimi. W celu łatwiejszego rozrónienia poszczególnych cigów zaleca si stosowanie w rurocigu kablowym rur z barwnymi wyrónikami przy czym wyróniki te powinny by jednakowe dla danego cigu rur na całej długoci rurocigu kablowego. Przy jednoczesnym układaniu kilku rur polietylenowych za pomoc pługoukładacza dopuszcza si równoległe ułoenie rur w konfiguracji pionowej, jedna nad drug, przy odpowiednim zwikszeniu głbokoci układania. Zastosowana technologia zacigania kabli OTK do rurocigów kablowych i kanalizacji wtórnej powinna zapewni ułoenie kabli bez uszkodze i naruszania zewntrznych osłon ochronnych. Zaleca si stosowanie pneumatycznych metod zacigania kabli wiatłowodowych. Rczne lub mechaniczne zaciganie kabli optotelekomunikacyjnych jest dopuszczalne w wyjtkowych, technicznie uzasadnionych przypadkach (np. krótkie odcinki, wykładanie kabli w studniach, niedostpno trasy dla urzdze zacigowych), ale pod warunkiem cigłej kontroli siły nacigu i stosowania urzdze zabezpieczajcych przed przekroczeniem dopuszczalnej wielkoci tej siły. Odcinki fabrykacyjne kabli OTK powinny by układane w taki sposób, aby koniec kadego odcinka fabrykacyjnego spotykał si z pocztkiem odcinka nastpnego. Kolejno układanych odcinków fabrykacyjnych powinna by zgodna z ich alokacj (ze wzgldu na rodzaj powłok i długoci odcinków) i powinna by ewidencjonowana. Kable optotelekomunikacyjne powinny by układane przy temperaturze nie niszej od -5 0 C Układanie rurocigów kablowych w ziemi Wymagania ogólne Rurocigi kablowe powinny by układane zgodnie z wymaganiami normy ZN-96/TPSA-013. Odcinki rur polietylenowych dostarczane na bbnach lub w zwojach układa si bezporednio w ziemi w uprzednio przygotowanym rowie albo te za pomoc pługoukładaczy. Wybór technologii układania rur w ziemi uzaleniony jest od rodzaju gruntu, ukształtowania terenu i uzbrojenia go w inne urzdzenia podziemne. Ułoone rury polietylenowe naley łczy w cigi na całej długoci odcinka instalacyjnego kabla OTK. Połczenia rur powinny by szczelne i odpowiednio wytrzymałe na działanie podwyszonego cinienia powietrza uywanego do wdmuchiwania kabli OTK do rurocigu. Zaleca si, aby połczenia były wykonane przy uyciu rozbieralnych złczy rurowych Głboko układania rurocigów kablowych w ziemi Głboko układania rurocigów kablowych dla kabli OTK mierzona od dolnej powierzchni rury ułoonej na dnie wykopu lub na warstwie podsypki powinna wynosi co najmniej 1 m. W gruntach skalistych, gdzie do wykopania rowu kablowego konieczne jest uycie młotków pneumatycznych lub zastosowanie metody wybuchowej, głboko ułoenia moe by zmniejszona do 0,4 m pod warunkiem, e na rurocigu kablowym znajdujcym si płycej ni 0,6 m zastosowana zostanie dodatkowa rura osłonowa grubocienna z materiału termoplastycznego lub rura stalowa. W razie koniecznoci ułoenia rurocigu kablowego na głbokoci mniejszej ni 1 m, lecz wikszej od 0,6 m, powinien on by zbudowany z rur polietylenowych o zwikszonej gruboci cianki w stosunku do gruboci przewidywanej w p Tolerancja głbokoci ułoenia rurocigu kablowego nie moe przekracza + 5 cm.

17 Zapasy kabli Przy złczach kabli OTK naley pozostawi zapasy kabli, umoliwiajce swobodne wykonywanie złczy (spajanie wiatłowodów) i dokonywanie pomiarów, przy wyniesieniu koców kabla na zewntrz studni lub zasobnika i wykonywanie złcza i pomiarów w samochodzie montaowym. Zapasy te powinny wynosi co najmniej po 10 m z kadej strony złcza. W rodku odcinków instalacyjnych kabli, w miejscach skd wdmuchiwano kabel do rur polietylenowych, pozostawi zapasy kabli zabezpieczajce kabel przed zerwaniem w razie przypadkowego poderwania rurocigu. Zapasy te o długoci 10 m powinny by ułoone w zasobniku lub w studni kablowej. Zapasy kabli naley układa w ptle w ten sposób, aby moliwe było bezpieczne ich wyciganie na trasie odcinka instalacyjnego. Powinny by one starannie zabezpieczone przed uszkodzeniami mechanicznymi na stelaach w studniach kablowych lub przez odpowiednie ułoenie w zasobnikach złczowych. Na terenach szkód górniczych dodatkowe zapasy naley układa na kade 500 m zainstalowanego kabla po ok. 3-4 m, luno ułoone i zabezpieczone, tak aby kable mogły przesuwa si w rurach polietylenowych w razie ruchów gruntu Oznaczanie przebiegu kabla OTK Rurocigi kablowe w których układa si kable OTK powinny by na całej trasie oznakowane zgodnie z wymaganiami normy ZN-96/TPSA-013. W dokumentacji trasowej rurocigu kablowego powinny by zwymiarowane wzdłunie i poprzecznie: przebieg trasy rurocigu, połoenie zasobników złczowych, przepustów dla rurocigu, miejsca połcze rur polietylenowych, punkty zmian trasy rurocigu. Domiarowanie powinno by wykonane do istniejcych w terenie obiektów stałych np. mostów, przepustów drogowych, wiaduktów, budynków, studni itp. W miejscach, gdzie brak jest obiektów stałych, powinny by ustawione słupki oznaczeniowe. Odległoci midzy domiarowanymi elementami rurocigu kablowego a obiektami stałymi lub słupkami oznaczeniowymi nie powinny przekracza 50 m dla domiaru wzdłunego i 30 m dla domiaru poprzecznego. Wszystkie domiary trasowe powinny by wykonane z dokładnoci nie gorsz, ni 1%, Słupki oznaczeniowe (SO) lub oznaczeniowo-pomiarowe (SOP) wg ZN-96/TPSA-026 powinny by usytuowane w pobliu oznaczanych elementów rurocigu, w granicach pasa drogowego, po zewntrznej stronie rowu odwadniajcego. Rurocigi kablowe ułoone w ziemi powinny by oznaczone na całej długoci tam ostrzegawcz w kolorze ółtym, z napisem UWAGA! KABEL WIATŁOWODOWY, wg ZN-96/TPSA-025 umieszczon w ziemi nad rurocigiem w połowie głbokoci jego ułoenia. Dla umoliwienia szczegółowej lokalizacji w terenie dielektrycznych kabli OTK metodami elektromagnetycznymi naley stosowa w linii jedno z niej podanych rozwiza: tam ostrzegawcz posiadajc wewntrz tam metalow, układan w połowie głbokoci posadowienia rurocigu kablowego, przewody elektryczne izolowane układane równolegle z rurocigiem kablowym co najmniej na głbokoci tamy ostrzegawczej. Tama metalowa lub przewody elektryczne powinny posiada cigło elektryczn na całej długoci odcinków midzyzłczowych, a miejsca ich połcze powinny by chronione przed korozj. Przy zasobnikach złczowych powinny by ustawione słupki oznaczeniowo-pomiarowe na zaciski których naley wyprowadza kocówki tamy metalowej lub przewodów elektrycznych dla umoliwienia lokalizacji przebiegu rurocigu elektrycznymi metodami czynnymi. Jako lokalizacyjne przewody elektryczne naley stosowa przewody jedno- lub wieloyłowe dostosowane do długotrwałej eksploatacji w ziemi. W celu oznaczenia przebiegu rurocigu kablowego układanego wzdłu innych rurocigów na terenie upraw rolniczych powinny by dodatkowo stosowane słupki oznaczeniowe o specjalnej, wysokiej konstrukcji, umoliwiajce identyfikacj przebiegu rurocigu kablowego bez koniecznoci naruszania upraw. Słupki oznaczeniowe powinny by zakopane na tak głboko, aby nadziemna cz słupka miała wysoko: 0,5 m dla słupków oznaczeniowych i oznaczeniowo-pomiarowych 2,0 m dla słupków konstrukcji specjalnej przy rurocigach.

18 Słupki oznaczeniowe i oznaczeniowo - pomiarowe powinny posiada napisy wykonane czarn farb olejn na białym tle, o wymiarach umoliwiajcych odczytanie napisu z drogi Układanie kabli OTK na pomostach, wiaduktach i mostach Kable OTK na pomostach, wiaduktach lub na mostach powinny by układane w rurach kanalizacji wtórnej lub w rurocigach kablowych, które w zalenoci od wymogów bezpieczestwa poarowego, powinny by wykonane z materiałów nie rozprzestrzeniajcych płomienia, bezhalogenowych. Naley unika wykonywania złczy kabli wiatłowodowych na mostach. W miejscach szczególnie naraonych na drgania (np. dylatacje midzy odcinkami mostu) oraz na przeginanie (np. doprowadzenia kabla do mostu ze stromych nabrzey) naley stosowa odpowiednie zabezpieczenia i umocowania np. w postaci dodatkowych rur osłonowych i mocowania ich na poduszkach elastycznych lub zamocowaniach sprystych. Podejcie kablem OTK w rurocigu kablowym na pomost powinno by wykonane w dodatkowej osłonie z rury stalowej o rednicy dostosowanej do potrzeb. Kable OTK instalowane na mostach, pomostach lub wiaduktach naraone s na przemarzanie, powinny wic by odporne na działanie niskich temperatur, podobnie jak kable samonone. Naley zwróci szczególn uwag na uszczelnianie kanalizacji wtórnej i rur osłonowych zabezpieczajce przed wnikaniem wód deszczowych Układanie kabli OTK w kanalizacji kablowej Kable OTK w kanalizacji kablowej powinny by układane w kanalizacji wtórnej wg ZN-96/TPSA Kable powinny by zacigane wg zasad opisanych w punkcie 3.1. W studniach kablowych rury kanalizacji wtórnej wraz z zainstalowanymi w nich kablami powinny by odpowiednio wygite łagodnymi łukami i przymocowane do cian studni, a tam, gdzie jest to niemoliwe - do sufitu studni, w sposób zabezpieczajcy je przed uszkodzeniami przy rónych pracach w studni. W przypadku trudnych warunków panujcych w studniach kablowych (małe studnie, due wypełnienie kablami) dopuszcza si, po zacigniciu kabla, przecicie rur kanalizacji wtórnej w studni kablowej, uszczelnienie ich koców wg ZN-96/TPSA-021 i zabezpieczenie kabla wiatłowodowego gitk rur polietylenow karbowan o stosownej rednicy, przecit wzdłunie. Gitka rura osłonowa powinna by wraz z kablem ułoona na wspornikach kablowych. Łczenie i odgałzianie kabli naley wykonywa tylko w studniach kablowych Oznakowanie kabli OTK w studniach kablowych, kanałach i tunelach Oznakowanie ostrzegawcze W studniach, kanałach i tunelach, gdzie kable OTK przechodz bez złczy w rurach kanalizacji wtórnej lub rurocigów kablowych o zachowanej cigłoci, rury te naley oznakowa opaskami ostrzegawczymi w kolorze ółtym z napisem UWAGA! KABEL WIATŁOWODOWY. Opaski te powinny by rozmieszczone w odstpach co najwyej 5 m i przymocowane do rur. Opaski powinny by umieszczane na wszystkich odcinkach rur dostpnych w toku eksploatacji dla własnych i obcych słub utrzymania. Szeroko opaski powinna wynosi 5 10 cm. Do czasu opracowania właciwej opaski dopuszcza si dla oznakowania kabli OTK mocowanie na kadej rurze obwoju z tamy ostrzegawczej o długoci obejmujcej cały napis UWAGA! KABEL WIATŁOWODOWY wg ZN-96/TPSA Oznakowanie identyfikacyjne Dla identyfikacji kabli OTK w studniach kablowych, kanałach i tunelach, na rurach kanalizacji wtórnej lub rurocigu kablowego, naley mocowa tabliczki identyfikacyjne w kolorze ółtym z łatwo czytelnym napisem informujcym o włacicielu kabla oraz o numerze paszportyzacyjnym linii, zgodnie z ZN-96/TPSA-022. Wymiary tabliczek bez oprawy nie powinny by mniejsze ni 45x70 mm. Tabliczki powinny by trwale chronione przed dostpem wilgoci (np. przez foliowanie). Powinny by one umieszczane na rurach w kadej studni kablowej (po 1-2 szt.) oraz w odstpach co najwyej 5 m w kanałach i tunelach.

19 Skrzyowania i zblienia linii optotelekomunikacyjnych z innymi urzdzeniami uzbrojnia podziemnego Wymagania ogólne Skrzyowania i zblienia linii optotelekomunikacyjnych układanych w kanalizacji wtórnej lub w rurocigach kablowych z innymi urzdzeniami uzbrojenia terenowego powinny by wykonane zgodnie z wymaganiami norm ZN-96/TPSA-013 i ZN-96/TPSA Skrzyowania i zblienia kabli OTK ziemnych i nadziemnych We wszystkich wypadkach gdzie przy przejciach pod obiektami wymagane jest stosowanie przepustów z rur ochronnych, kabel OTK naley układa w kanalizacji wtórnej (rurocigu kablowym) z rur polietylenowych umieszczonych w rurze ochronnej. Jako rur ochronnych naley uywa grubociennych rur z tworzyw sztucznych wg ZN-96/TPSA Dopuszcza si w szczególnych wypadkach stosowanie rur stalowych o rednicy nie mniejszej, ni 100 mm. Skrzyowania i zblienia kabli nadziemnych powinny by wykonane zgodnie z wymaganiami normy ZN-96/TPSA-004. Skrzyowania kabli OTK z drogami nieutwardzonymi, polnymi oraz wjazdami do posesji i zabudowa gospodarczych mog by wykonywane bez dodatkowych rur przepustowych, tj. kablem OTK ułoonym tylko w rurocigu kablowym wg ZN-96/TPSA Skrzyowania i zblienia kabli OTK z pozostałymi urzdzeniami uzbrojenia terenowego Skrzyowania i zblienia kabli OTK z pozostałymi urzdzeniami powinny by wykonane zgodnie z wymaganiami norm ZN-96/TPSA-013 i ZN-96/TPSA Monta linii optotelekomunikacyjnych Łczenie kabli i wiatłowodów Łczenie i odgałzianie kabli w liniach budowanych w kanalizacji wtórnej naley wykonywa w studniach kablowych. W liniach budowanych w rurocigach kablowych złcza kablowe naley umieszcza w zasobnikach złczowych wg ZN-96/TPSA-024. Kable powinny by łczone w osłonach złczowych (wg p ), które powinny by montowane zgodnie z ich instrukcjami fabrycznymi. wiatłowody powinny by łczone zgodnie z numeracj wg barwnego kodu identyfikacyjnego włókien przez spajanie wg ZN-96/TPSA-006. Dopuszcza si łczenie wiatłowodów przy pomocy łczników zaciskanych mechanicznie w przypadku usuwania awarii, na czas jej trwania. Po usuniciu awarii naley wykona połczenia spajane. wiatłowody przewidziane do odgałzienia zaleca si w miar moliwoci technicznych układa w oddzielnej kasecie. Kade złcze kabla OTK powinno by zaopatrzone w woreczek ze wieo wysuszonym, barwionym elem krzemionkowym pochłaniajcym wilgo Monta odgałzie W miejscach przewidzianych do wykonania odgałzie z linii optotelekomunikacyjnej naley zainstalowa osłony złczowe rozbieralne, do wielokrotnego otwierania, umoliwiajce wprowadzenie dodatkowych kabli. W miar moliwoci technicznych odgałziane wiatłowody naley układa w oddzielnej kasecie. Nie dopuszcza si przy budowie linii optotelekomunikacyjnej wyprzedzajcego wyprowadzania ze złczy kabli wiatłowodowych odcinków odgałnych kabla z przewidywaniem podłczenia ich w przyszłoci do linii odgałnej Ochrona linii optotelekomunikacyjnych Ochrona kabli przed zawilgoceniem Podczas przechowywania, transportu i układania koce kabli naley chroni przed zawilgoceniem i zanieczyszczeniami ich orodków przy pomocy kapturków termokurczliwych, szczelnie

20 zamykajcych kabel. Kapturki powinny by zdejmowane tu przed montaem złczy lub przed pomiarami kabli Ochrona przed uszkodzeniami mechanicznymi Podstawow ochron kabli OTK stanowi rury kanalizacji wtórnej lub rurocigów kablowych oraz rury przepustowe, w których kabel moe si swobodnie przesuwa. Dodatkow ochron stanowi tama ostrzegawcza, ułoona w połowie głbokoci posadowienia rurocigu kablowego na całej jego trasie oraz w wyjtkowych przypadkach przykrywy kablowe. 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót Celem kontroli jest stwierdzenie osignicia załoonej jakoci wykonywanych robót przy przebudowie linii kablowej. Wykonawca ma obowizek wykonania pełnego zakresu bada na budowie w celu wskazania Inynierowi zgodnoci dostarczonych materiałów i realizowanych robót z dokumentacj projektow oraz wymaganiami OST, SST i PZJ. Przed przystpieniem do badania, Wykonawca powinien powiadomi Inyniera o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na pimie wyniki bada do akceptacji Inyniera. Wykonawca powiadamia pisemnie Inyniera o zakoczeniu kadej roboty zanikajcej, któr moe kontynuowa dopiero po pisemnej akceptacji odbioru przez Inyniera. Kontrola jakoci robót telekomunikacyjnych powinna odbywa si w obecnoci przedstawicieli urzdu telekomunikacyjnego i zakładu radiokomunikacji i teletransmisji. Jako robót musi uzyska akceptacj tych instytucji Kanalizacja teletechniczna Kontrola jakoci wykonania kanalizacji teletechnicznej polega na sprawdzeniu: trasy kanalizacji przez ogldziny uporzdkowania terenu wzdłu cigów kanalizacji w miejscach studzien kablowych, przebiegu kanalizacji na zgodno z dokumentacj projektow, prawidłowoci wykonania cigów kanalizacji polegajcej na sprawdzeniu dronoci rur, wykonania skrzyowa z obiektami, prawidłowoci budowy studni kablowych polegajcej na sprawdzeniu wymaga normy BN- 85/ [4] Telekomunikacyjne kable miejscowe Kontrola jakoci wykonania przebudowy telekomunikacyjnych kabli miejscowych polega na sprawdzeniu: tras kablowych, skrzyowa i zblie kabli doziemnych, ochrony linii kablowych, szczelnoci powłok, zabezpieczenia kabli przed korozj. Wymagania dotyczce powyszych czynnoci podane s w punkcie 7.2 normy BN-76/ [17]. Ponadto naley przeprowadzi próby i badania elektryczne na zgodno z punktem 4 normy BN- 76/ [17] Kable optotelekomunikacyjne Badania przed pracami instalacyjnymi Przed przystpieniem do prac instalacyjnych i montaowych na linii kablowej wszystkie odcinki fabrykacyjne kabli naley podda szczegółowym ogldzinom zewntrznym w celu wykrycia jakichkolwiek uszkodze, które mogły powsta podczas transportu lub przeładunku bbnów. Naley sprawdzi prawidłowo zabezpieczenia koców kabli przed zawilgoceniem oraz zabezpieczenia samych kabli na bbnach przed uszkodzeniami, zwracajc uwag take na wygicia kabla o zbyt małym promieniu. W przypadkach wtpliwych, tzn. jeli istnieje podejrzenie o
