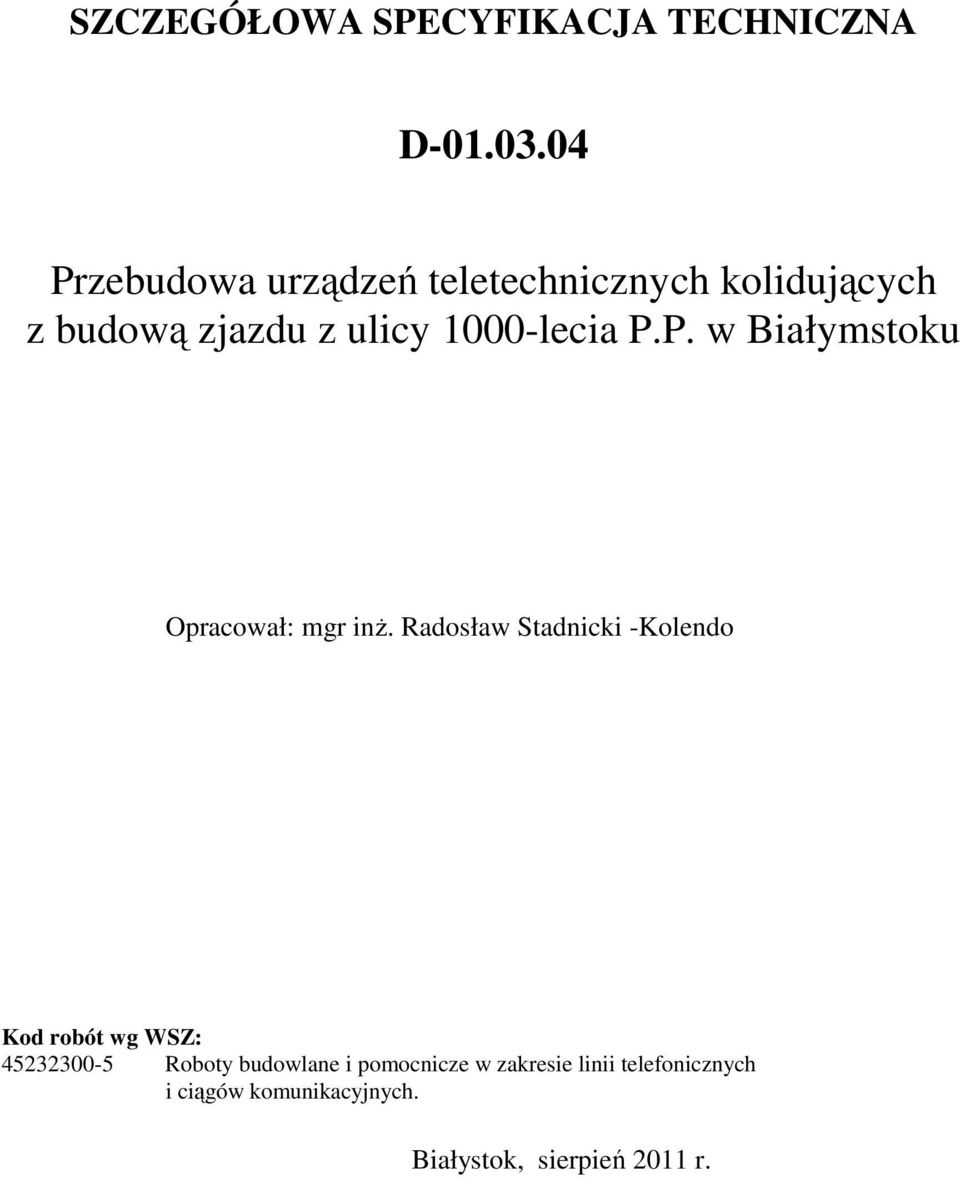

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Przebudowa urządzeń teletechnicznych kolidujących z budową zjazdu z ulicy 1000-lecia P.P. w Białymstoku Opracował: mgr inŝ. Radosław Stadnicki -Kolendo Kod robót wg WSZ: Roboty budowlane i pomocnicze w zakresie linii telefonicznych i ciągów komunikacyjnych. Białystok, sierpień 2011 r.

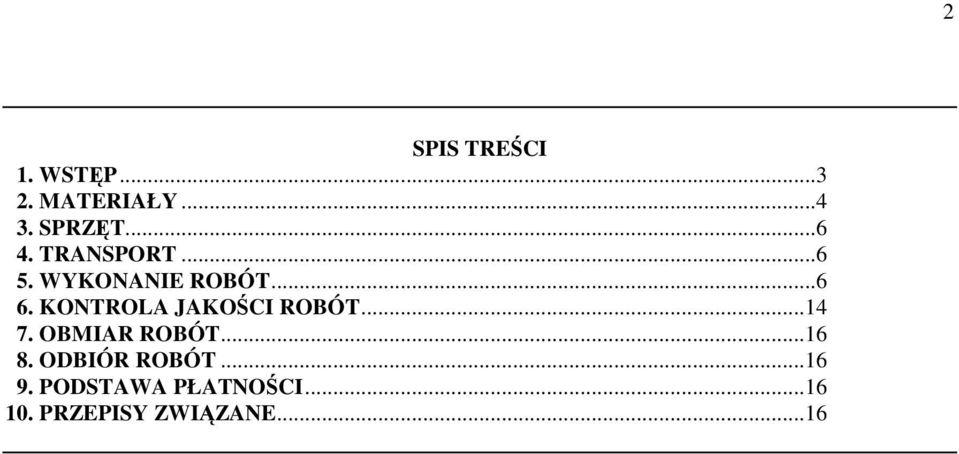

2 SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

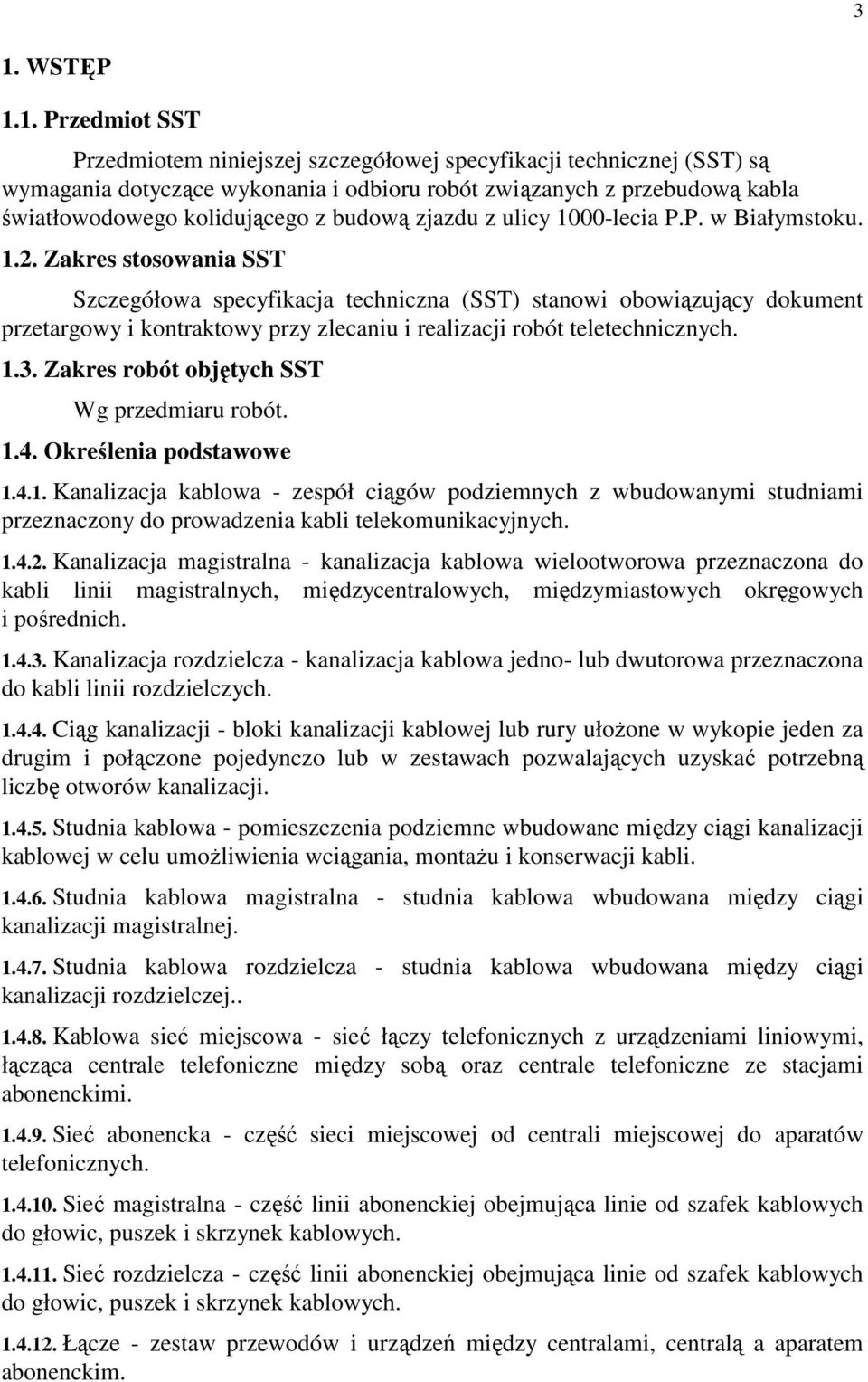

3 3 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z przebudową kabla światłowodowego kolidującego z budową zjazdu z ulicy 1000-lecia P.P. w Białymstoku Zakres stosowania SST Szczegółowa specyfikacja techniczna (SST) stanowi obowiązujący dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót teletechnicznych Zakres robót objętych SST Wg przedmiaru robót Określenia podstawowe Kanalizacja kablowa - zespół ciągów podziemnych z wbudowanymi studniami przeznaczony do prowadzenia kabli telekomunikacyjnych Kanalizacja magistralna - kanalizacja kablowa wielootworowa przeznaczona do kabli linii magistralnych, międzycentralowych, międzymiastowych okręgowych i pośrednich Kanalizacja rozdzielcza - kanalizacja kablowa jedno- lub dwutorowa przeznaczona do kabli linii rozdzielczych Ciąg kanalizacji - bloki kanalizacji kablowej lub rury ułoŝone w wykopie jeden za drugim i połączone pojedynczo lub w zestawach pozwalających uzyskać potrzebną liczbę otworów kanalizacji Studnia kablowa - pomieszczenia podziemne wbudowane między ciągi kanalizacji kablowej w celu umoŝliwienia wciągania, montaŝu i konserwacji kabli Studnia kablowa magistralna - studnia kablowa wbudowana między ciągi kanalizacji magistralnej Studnia kablowa rozdzielcza - studnia kablowa wbudowana między ciągi kanalizacji rozdzielczej Kablowa sieć miejscowa - sieć łączy telefonicznych z urządzeniami liniowymi, łącząca centrale telefoniczne między sobą oraz centrale telefoniczne ze stacjami abonenckimi Sieć abonencka - część sieci miejscowej od centrali miejscowej do aparatów telefonicznych Sieć magistralna - część linii abonenckiej obejmująca linie od szafek kablowych do głowic, puszek i skrzynek kablowych Sieć rozdzielcza - część linii abonenckiej obejmująca linie od szafek kablowych do głowic, puszek i skrzynek kablowych Łącze - zestaw przewodów i urządzeń między centralami, centralą a aparatem abonenckim.

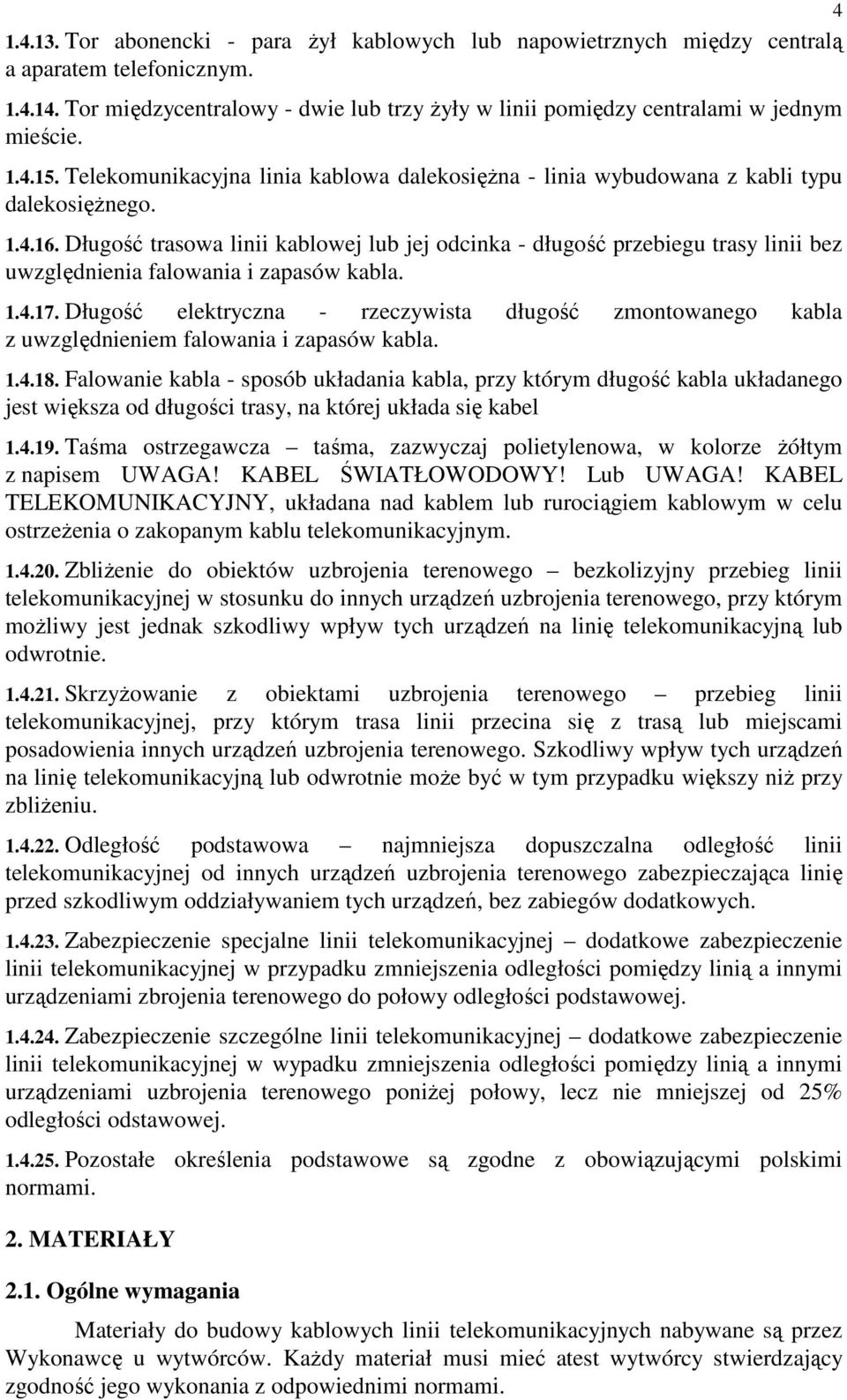

4 Tor abonencki - para Ŝył kablowych lub napowietrznych między centralą a aparatem telefonicznym Tor międzycentralowy - dwie lub trzy Ŝyły w linii pomiędzy centralami w jednym mieście Telekomunikacyjna linia kablowa dalekosięŝna - linia wybudowana z kabli typu dalekosięŝnego Długość trasowa linii kablowej lub jej odcinka - długość przebiegu trasy linii bez uwzględnienia falowania i zapasów kabla Długość elektryczna - rzeczywista długość zmontowanego kabla z uwzględnieniem falowania i zapasów kabla Falowanie kabla - sposób układania kabla, przy którym długość kabla układanego jest większa od długości trasy, na której układa się kabel Taśma ostrzegawcza taśma, zazwyczaj polietylenowa, w kolorze Ŝółtym z napisem UWAGA! KABEL ŚWIATŁOWODOWY! Lub UWAGA! KABEL TELEKOMUNIKACYJNY, układana nad kablem lub rurociągiem kablowym w celu ostrzeŝenia o zakopanym kablu telekomunikacyjnym ZbliŜenie do obiektów uzbrojenia terenowego bezkolizyjny przebieg linii telekomunikacyjnej w stosunku do innych urządzeń uzbrojenia terenowego, przy którym moŝliwy jest jednak szkodliwy wpływ tych urządzeń na linię telekomunikacyjną lub odwrotnie SkrzyŜowanie z obiektami uzbrojenia terenowego przebieg linii telekomunikacyjnej, przy którym trasa linii przecina się z trasą lub miejscami posadowienia innych urządzeń uzbrojenia terenowego. Szkodliwy wpływ tych urządzeń na linię telekomunikacyjną lub odwrotnie moŝe być w tym przypadku większy niŝ przy zbliŝeniu Odległość podstawowa najmniejsza dopuszczalna odległość linii telekomunikacyjnej od innych urządzeń uzbrojenia terenowego zabezpieczająca linię przed szkodliwym oddziaływaniem tych urządzeń, bez zabiegów dodatkowych Zabezpieczenie specjalne linii telekomunikacyjnej dodatkowe zabezpieczenie linii telekomunikacyjnej w przypadku zmniejszenia odległości pomiędzy linią a innymi urządzeniami zbrojenia terenowego do połowy odległości podstawowej Zabezpieczenie szczególne linii telekomunikacyjnej dodatkowe zabezpieczenie linii telekomunikacyjnej w wypadku zmniejszenia odległości pomiędzy linią a innymi urządzeniami uzbrojenia terenowego poniŝej połowy, lecz nie mniejszej od 25% odległości odstawowej Pozostałe określenia podstawowe są zgodne z obowiązującymi polskimi normami. 2. MATERIAŁY 2.1. Ogólne wymagania Materiały do budowy kablowych linii telekomunikacyjnych nabywane są przez Wykonawcę u wytwórców. KaŜdy materiał musi mieć atest wytwórcy stwierdzający zgodność jego wykonania z odpowiednimi normami.

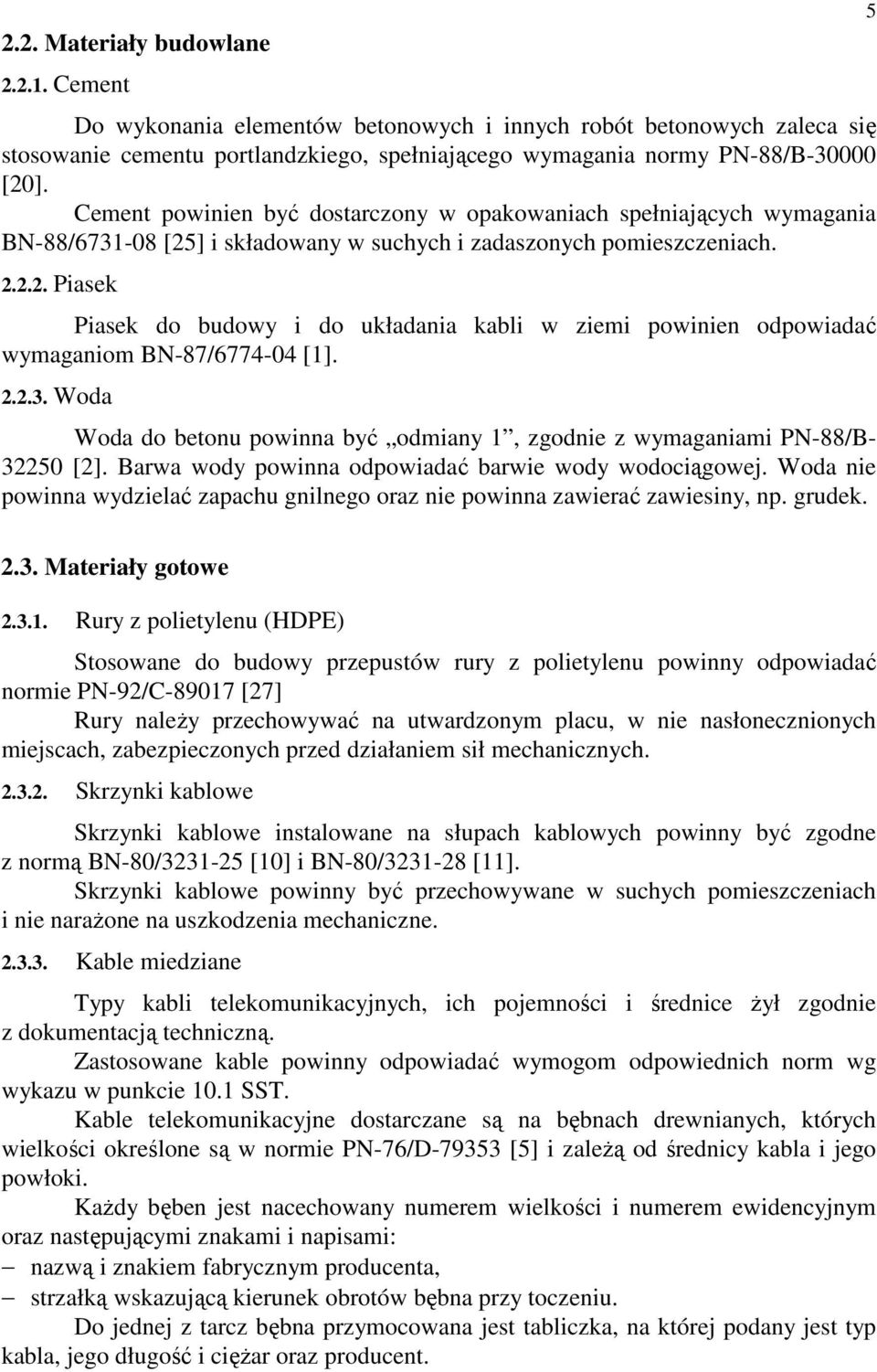

5 2.2. Materiały budowlane Cement Do wykonania elementów betonowych i innych robót betonowych zaleca się stosowanie cementu portlandzkiego, spełniającego wymagania normy PN-88/B [20]. Cement powinien być dostarczony w opakowaniach spełniających wymagania BN-88/ [25] i składowany w suchych i zadaszonych pomieszczeniach Piasek Piasek do budowy i do układania kabli w ziemi powinien odpowiadać wymaganiom BN-87/ [1] Woda Woda do betonu powinna być odmiany 1, zgodnie z wymaganiami PN-88/B [2]. Barwa wody powinna odpowiadać barwie wody wodociągowej. Woda nie powinna wydzielać zapachu gnilnego oraz nie powinna zawierać zawiesiny, np. grudek Materiały gotowe Rury z polietylenu (HDPE) Stosowane do budowy przepustów rury z polietylenu powinny odpowiadać normie PN-92/C [27] Rury naleŝy przechowywać na utwardzonym placu, w nie nasłonecznionych miejscach, zabezpieczonych przed działaniem sił mechanicznych Skrzynki kablowe Skrzynki kablowe instalowane na słupach kablowych powinny być zgodne z normą BN-80/ [10] i BN-80/ [11]. Skrzynki kablowe powinny być przechowywane w suchych pomieszczeniach i nie naraŝone na uszkodzenia mechaniczne Kable miedziane Typy kabli telekomunikacyjnych, ich pojemności i średnice Ŝył zgodnie z dokumentacją techniczną. Zastosowane kable powinny odpowiadać wymogom odpowiednich norm wg wykazu w punkcie 10.1 SST. Kable telekomunikacyjne dostarczane są na bębnach drewnianych, których wielkości określone są w normie PN-76/D [5] i zaleŝą od średnicy kabla i jego powłoki. KaŜdy bęben jest nacechowany numerem wielkości i numerem ewidencyjnym oraz następującymi znakami i napisami: nazwą i znakiem fabrycznym producenta, strzałką wskazującą kierunek obrotów bębna przy toczeniu. Do jednej z tarcz bębna przymocowana jest tabliczka, na której podany jest typ kabla, jego długość i cięŝar oraz producent.

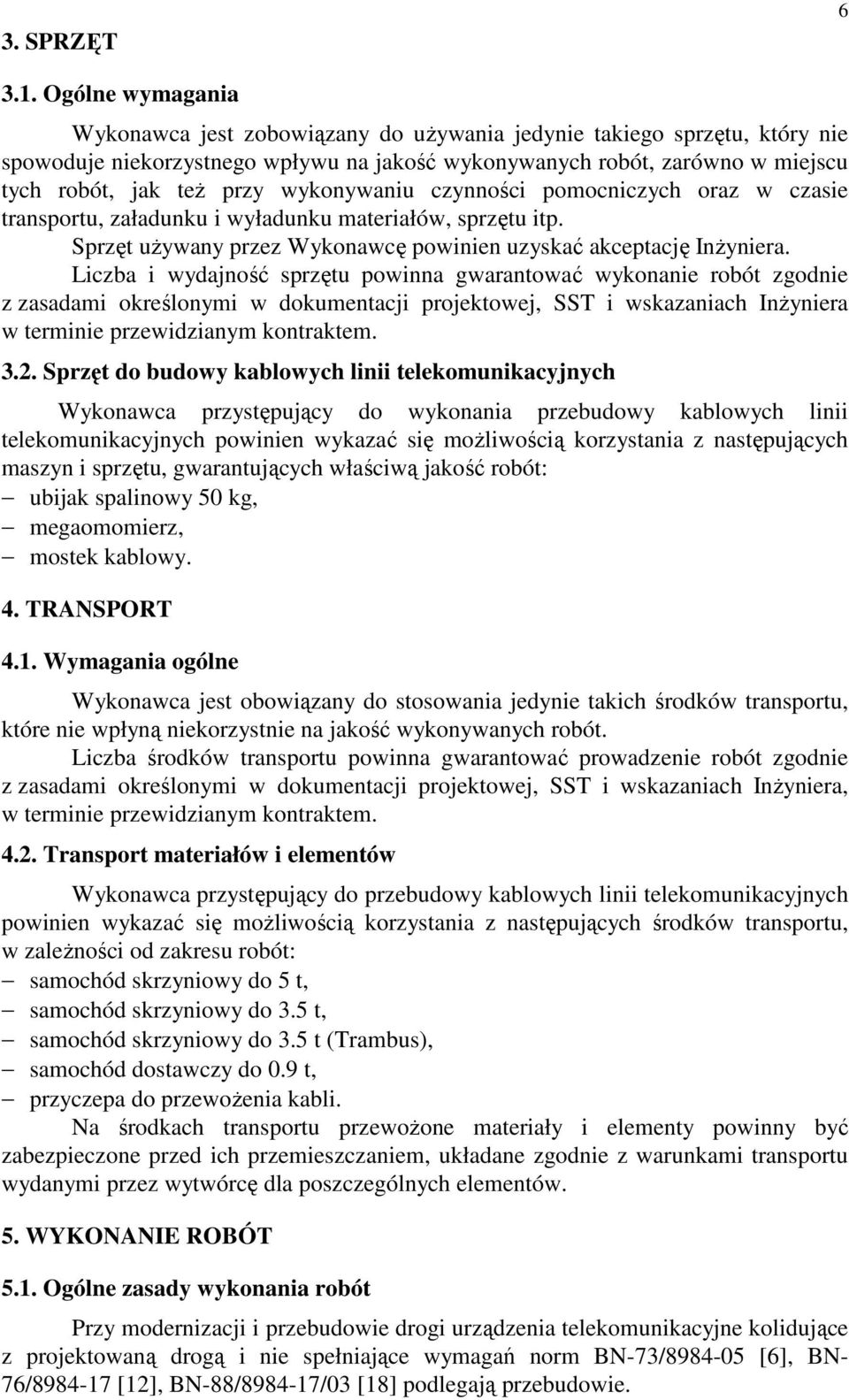

6 3. SPRZĘT Ogólne wymagania Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak teŝ przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów, sprzętu itp. Sprzęt uŝywany przez Wykonawcę powinien uzyskać akceptację InŜyniera. Liczba i wydajność sprzętu powinna gwarantować wykonanie robót zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach InŜyniera w terminie przewidzianym kontraktem Sprzęt do budowy kablowych linii telekomunikacyjnych Wykonawca przystępujący do wykonania przebudowy kablowych linii telekomunikacyjnych powinien wykazać się moŝliwością korzystania z następujących maszyn i sprzętu, gwarantujących właściwą jakość robót: ubijak spalinowy 50 kg, megaomomierz, mostek kablowy. 4. TRANSPORT 4.1. Wymagania ogólne Wykonawca jest obowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach InŜyniera, w terminie przewidzianym kontraktem Transport materiałów i elementów Wykonawca przystępujący do przebudowy kablowych linii telekomunikacyjnych powinien wykazać się moŝliwością korzystania z następujących środków transportu, w zaleŝności od zakresu robót: samochód skrzyniowy do 5 t, samochód skrzyniowy do 3.5 t, samochód skrzyniowy do 3.5 t (Trambus), samochód dostawczy do 0.9 t, przyczepa do przewoŝenia kabli. Na środkach transportu przewoŝone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Przy modernizacji i przebudowie drogi urządzenia telekomunikacyjne kolidujące z projektowaną drogą i nie spełniające wymagań norm BN-73/ [6], BN- 76/ [12], BN-88/ /03 [18] podlegają przebudowie.

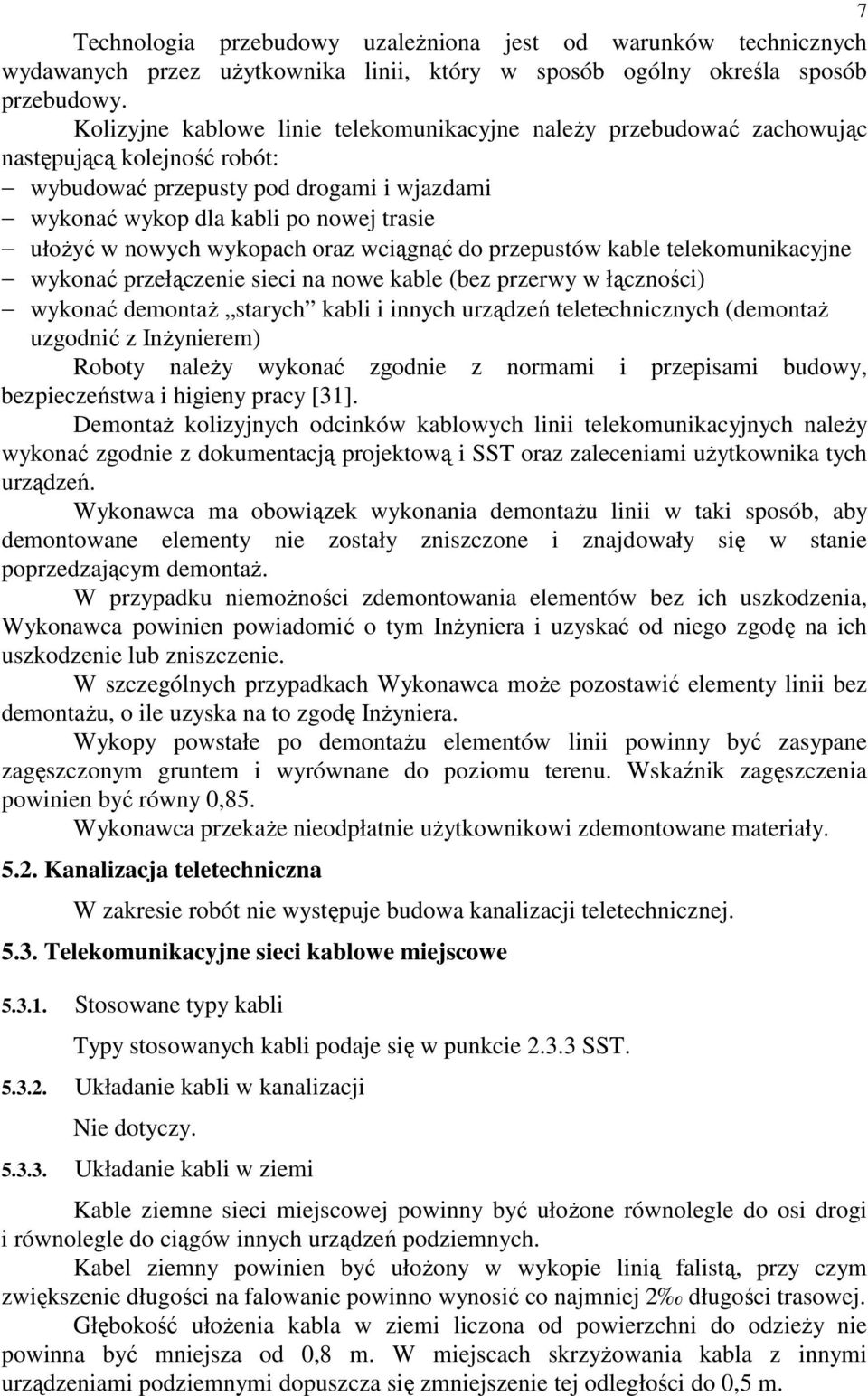

7 7 Technologia przebudowy uzaleŝniona jest od warunków technicznych wydawanych przez uŝytkownika linii, który w sposób ogólny określa sposób przebudowy. Kolizyjne kablowe linie telekomunikacyjne naleŝy przebudować zachowując następującą kolejność robót: wybudować przepusty pod drogami i wjazdami wykonać wykop dla kabli po nowej trasie ułoŝyć w nowych wykopach oraz wciągnąć do przepustów kable telekomunikacyjne wykonać przełączenie sieci na nowe kable (bez przerwy w łączności) wykonać demontaŝ starych kabli i innych urządzeń teletechnicznych (demontaŝ uzgodnić z InŜynierem) Roboty naleŝy wykonać zgodnie z normami i przepisami budowy, bezpieczeństwa i higieny pracy [31]. DemontaŜ kolizyjnych odcinków kablowych linii telekomunikacyjnych naleŝy wykonać zgodnie z dokumentacją projektową i SST oraz zaleceniami uŝytkownika tych urządzeń. Wykonawca ma obowiązek wykonania demontaŝu linii w taki sposób, aby demontowane elementy nie zostały zniszczone i znajdowały się w stanie poprzedzającym demontaŝ. W przypadku niemoŝności zdemontowania elementów bez ich uszkodzenia, Wykonawca powinien powiadomić o tym InŜyniera i uzyskać od niego zgodę na ich uszkodzenie lub zniszczenie. W szczególnych przypadkach Wykonawca moŝe pozostawić elementy linii bez demontaŝu, o ile uzyska na to zgodę InŜyniera. Wykopy powstałe po demontaŝu elementów linii powinny być zasypane zagęszczonym gruntem i wyrównane do poziomu terenu. Wskaźnik zagęszczenia powinien być równy 0,85. Wykonawca przekaŝe nieodpłatnie uŝytkownikowi zdemontowane materiały Kanalizacja teletechniczna W zakresie robót nie występuje budowa kanalizacji teletechnicznej Telekomunikacyjne sieci kablowe miejscowe Stosowane typy kabli Typy stosowanych kabli podaje się w punkcie SST Układanie kabli w kanalizacji Nie dotyczy Układanie kabli w ziemi Kable ziemne sieci miejscowej powinny być ułoŝone równolegle do osi drogi i równolegle do ciągów innych urządzeń podziemnych. Kabel ziemny powinien być ułoŝony w wykopie linią falistą, przy czym zwiększenie długości na falowanie powinno wynosić co najmniej 2 długości trasowej. Głębokość ułoŝenia kabla w ziemi liczona od powierzchni do odzieŝy nie powinna być mniejsza od 0,8 m. W miejscach skrzyŝowania kabla z innymi urządzeniami podziemnymi dopuszcza się zmniejszenie tej odległości do 0,5 m.

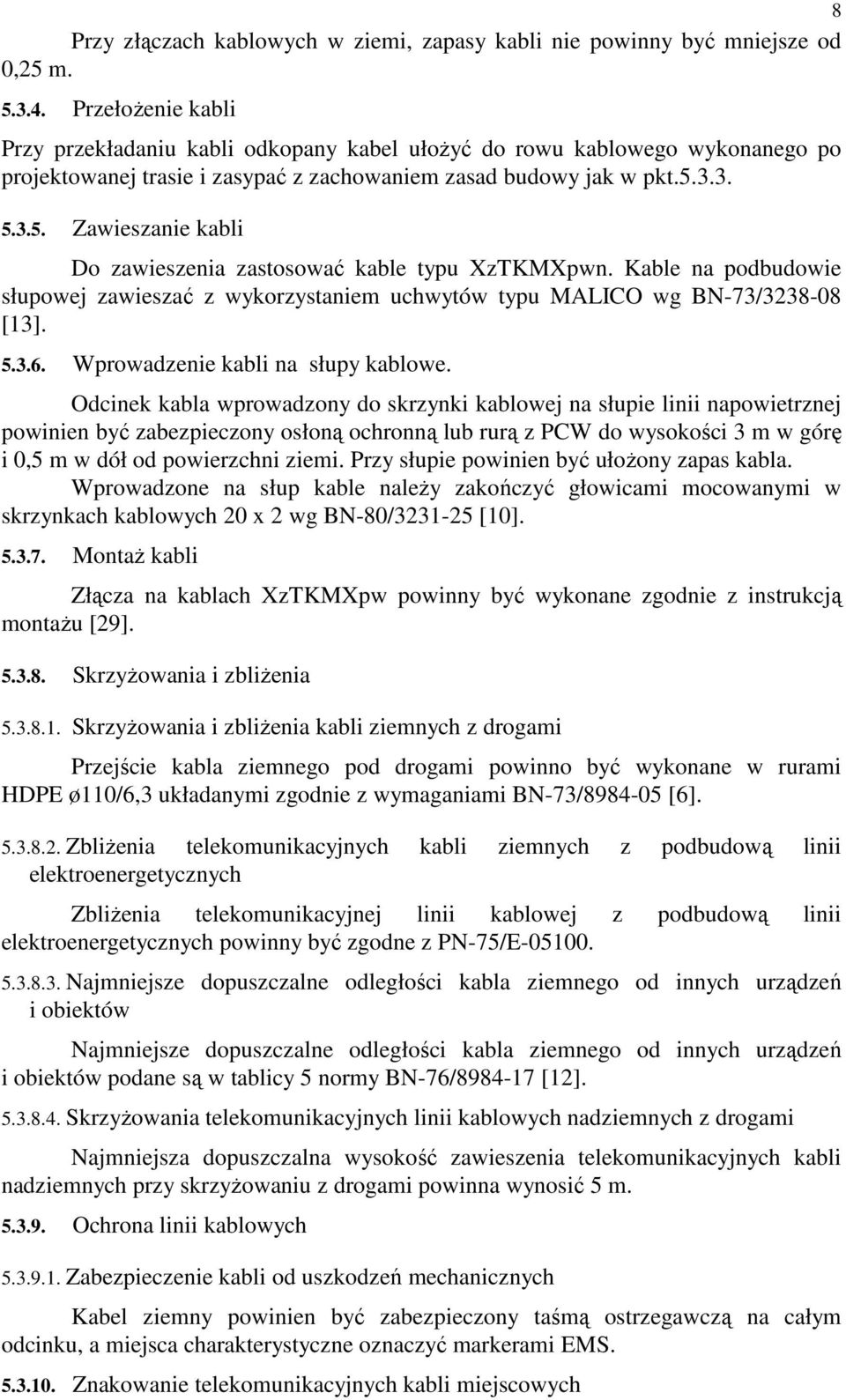

8 8 Przy złączach kablowych w ziemi, zapasy kabli nie powinny być mniejsze od 0,25 m PrzełoŜenie kabli Przy przekładaniu kabli odkopany kabel ułoŝyć do rowu kablowego wykonanego po projektowanej trasie i zasypać z zachowaniem zasad budowy jak w pkt Zawieszanie kabli Do zawieszenia zastosować kable typu XzTKMXpwn. Kable na podbudowie słupowej zawieszać z wykorzystaniem uchwytów typu MALICO wg BN-73/ [13] Wprowadzenie kabli na słupy kablowe. Odcinek kabla wprowadzony do skrzynki kablowej na słupie linii napowietrznej powinien być zabezpieczony osłoną ochronną lub rurą z PCW do wysokości 3 m w górę i 0,5 m w dół od powierzchni ziemi. Przy słupie powinien być ułoŝony zapas kabla. Wprowadzone na słup kable naleŝy zakończyć głowicami mocowanymi w skrzynkach kablowych 20 x 2 wg BN-80/ [10] MontaŜ kabli Złącza na kablach XzTKMXpw powinny być wykonane zgodnie z instrukcją montaŝu [29] SkrzyŜowania i zbliŝenia SkrzyŜowania i zbliŝenia kabli ziemnych z drogami Przejście kabla ziemnego pod drogami powinno być wykonane w rurami HDPE ø110/6,3 układanymi zgodnie z wymaganiami BN-73/ [6] ZbliŜenia telekomunikacyjnych kabli ziemnych z podbudową linii elektroenergetycznych ZbliŜenia telekomunikacyjnej linii kablowej z podbudową linii elektroenergetycznych powinny być zgodne z PN-75/E Najmniejsze dopuszczalne odległości kabla ziemnego od innych urządzeń i obiektów Najmniejsze dopuszczalne odległości kabla ziemnego od innych urządzeń i obiektów podane są w tablicy 5 normy BN-76/ [12] SkrzyŜowania telekomunikacyjnych linii kablowych nadziemnych z drogami Najmniejsza dopuszczalna wysokość zawieszenia telekomunikacyjnych kabli nadziemnych przy skrzyŝowaniu z drogami powinna wynosić 5 m Ochrona linii kablowych Zabezpieczenie kabli od uszkodzeń mechanicznych Kabel ziemny powinien być zabezpieczony taśmą ostrzegawczą na całym odcinku, a miejsca charakterystyczne oznaczyć markerami EMS Znakowanie telekomunikacyjnych kabli miejscowych

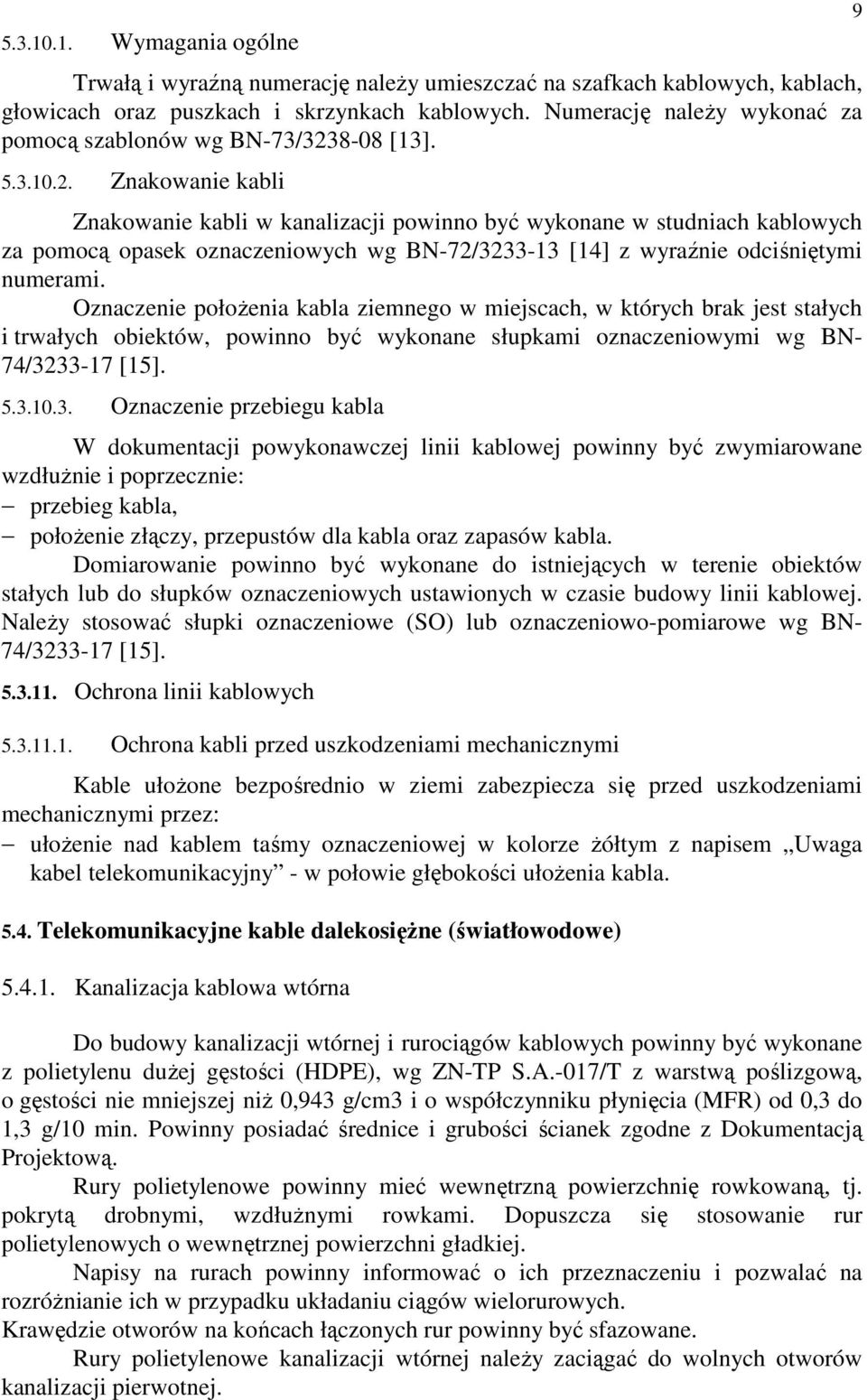

9 Wymagania ogólne Trwałą i wyraźną numerację naleŝy umieszczać na szafkach kablowych, kablach, głowicach oraz puszkach i skrzynkach kablowych. Numerację naleŝy wykonać za pomocą szablonów wg BN-73/ [13] Znakowanie kabli Znakowanie kabli w kanalizacji powinno być wykonane w studniach kablowych za pomocą opasek oznaczeniowych wg BN-72/ [14] z wyraźnie odciśniętymi numerami. Oznaczenie połoŝenia kabla ziemnego w miejscach, w których brak jest stałych i trwałych obiektów, powinno być wykonane słupkami oznaczeniowymi wg BN- 74/ [15] Oznaczenie przebiegu kabla W dokumentacji powykonawczej linii kablowej powinny być zwymiarowane wzdłuŝnie i poprzecznie: przebieg kabla, połoŝenie złączy, przepustów dla kabla oraz zapasów kabla. Domiarowanie powinno być wykonane do istniejących w terenie obiektów stałych lub do słupków oznaczeniowych ustawionych w czasie budowy linii kablowej. NaleŜy stosować słupki oznaczeniowe (SO) lub oznaczeniowo-pomiarowe wg BN- 74/ [15] Ochrona linii kablowych Ochrona kabli przed uszkodzeniami mechanicznymi Kable ułoŝone bezpośrednio w ziemi zabezpiecza się przed uszkodzeniami mechanicznymi przez: ułoŝenie nad kablem taśmy oznaczeniowej w kolorze Ŝółtym z napisem Uwaga kabel telekomunikacyjny - w połowie głębokości ułoŝenia kabla Telekomunikacyjne kable dalekosięŝne (światłowodowe) Kanalizacja kablowa wtórna Do budowy kanalizacji wtórnej i rurociągów kablowych powinny być wykonane z polietylenu duŝej gęstości (HDPE), wg ZN-TP S.A.-017/T z warstwą poślizgową, o gęstości nie mniejszej niŝ 0,943 g/cm3 i o współczynniku płynięcia (MFR) od 0,3 do 1,3 g/10 min. Powinny posiadać średnice i grubości ścianek zgodne z Dokumentacją Projektową. Rury polietylenowe powinny mieć wewnętrzną powierzchnię rowkowaną, tj. pokrytą drobnymi, wzdłuŝnymi rowkami. Dopuszcza się stosowanie rur polietylenowych o wewnętrznej powierzchni gładkiej. Napisy na rurach powinny informować o ich przeznaczeniu i pozwalać na rozróŝnianie ich w przypadku układaniu ciągów wielorurowych. Krawędzie otworów na końcach łączonych rur powinny być sfazowane. Rury polietylenowe kanalizacji wtórnej naleŝy zaciągać do wolnych otworów kanalizacji pierwotnej. 9

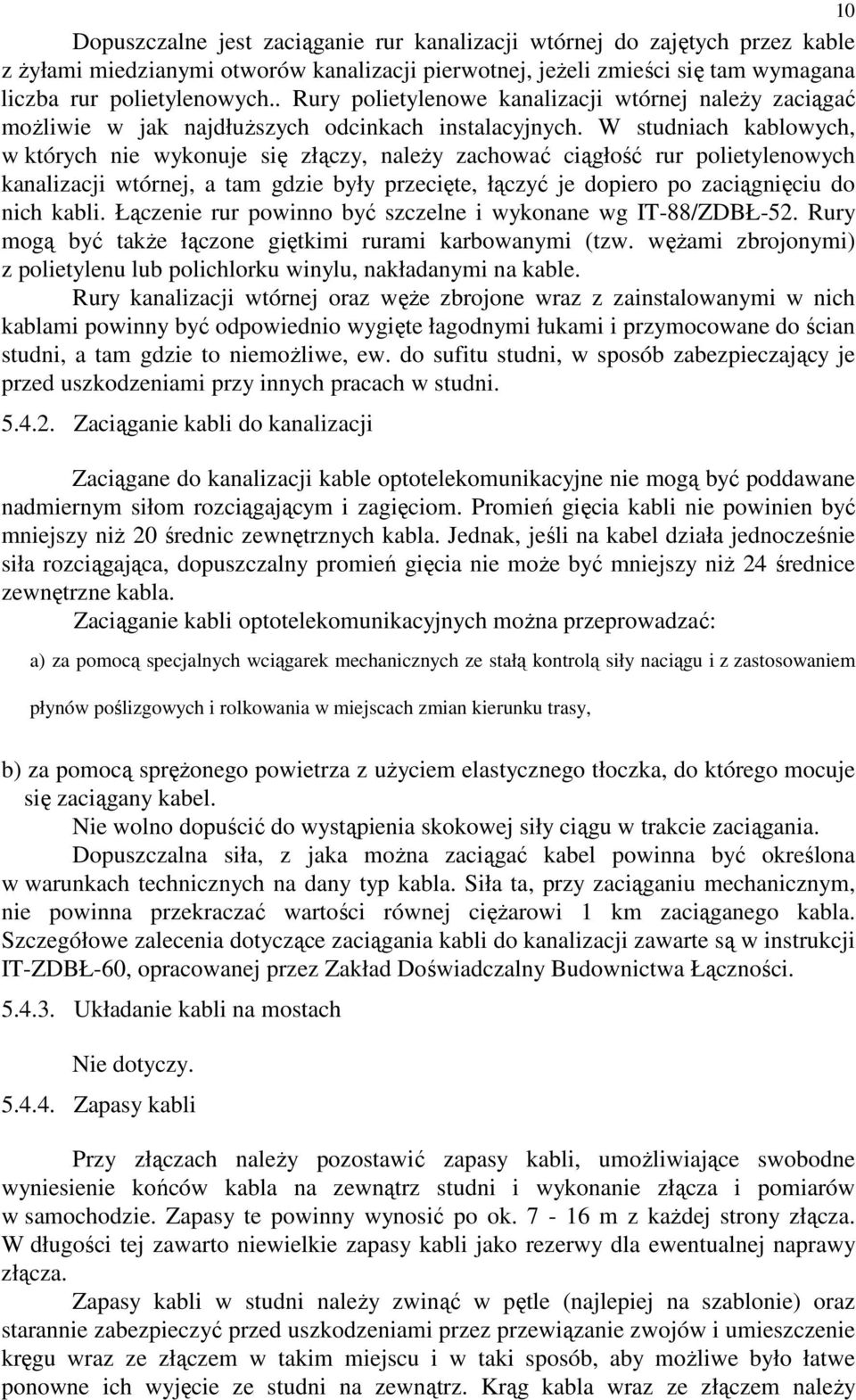

10 10 Dopuszczalne jest zaciąganie rur kanalizacji wtórnej do zajętych przez kable z Ŝyłami miedzianymi otworów kanalizacji pierwotnej, jeŝeli zmieści się tam wymagana liczba rur polietylenowych.. Rury polietylenowe kanalizacji wtórnej naleŝy zaciągać moŝliwie w jak najdłuŝszych odcinkach instalacyjnych. W studniach kablowych, w których nie wykonuje się złączy, naleŝy zachować ciągłość rur polietylenowych kanalizacji wtórnej, a tam gdzie były przecięte, łączyć je dopiero po zaciągnięciu do nich kabli. Łączenie rur powinno być szczelne i wykonane wg IT-88/ZDBŁ-52. Rury mogą być takŝe łączone giętkimi rurami karbowanymi (tzw. węŝami zbrojonymi) z polietylenu lub polichlorku winylu, nakładanymi na kable. Rury kanalizacji wtórnej oraz węŝe zbrojone wraz z zainstalowanymi w nich kablami powinny być odpowiednio wygięte łagodnymi łukami i przymocowane do ścian studni, a tam gdzie to niemoŝliwe, ew. do sufitu studni, w sposób zabezpieczający je przed uszkodzeniami przy innych pracach w studni Zaciąganie kabli do kanalizacji Zaciągane do kanalizacji kable optotelekomunikacyjne nie mogą być poddawane nadmiernym siłom rozciągającym i zagięciom. Promień gięcia kabli nie powinien być mniejszy niŝ 20 średnic zewnętrznych kabla. Jednak, jeśli na kabel działa jednocześnie siła rozciągająca, dopuszczalny promień gięcia nie moŝe być mniejszy niŝ 24 średnice zewnętrzne kabla. Zaciąganie kabli optotelekomunikacyjnych moŝna przeprowadzać: a) za pomocą specjalnych wciągarek mechanicznych ze stałą kontrolą siły naciągu i z zastosowaniem płynów poślizgowych i rolkowania w miejscach zmian kierunku trasy, b) za pomocą spręŝonego powietrza z uŝyciem elastycznego tłoczka, do którego mocuje się zaciągany kabel. Nie wolno dopuścić do wystąpienia skokowej siły ciągu w trakcie zaciągania. Dopuszczalna siła, z jaka moŝna zaciągać kabel powinna być określona w warunkach technicznych na dany typ kabla. Siła ta, przy zaciąganiu mechanicznym, nie powinna przekraczać wartości równej cięŝarowi 1 km zaciąganego kabla. Szczegółowe zalecenia dotyczące zaciągania kabli do kanalizacji zawarte są w instrukcji IT-ZDBŁ-60, opracowanej przez Zakład Doświadczalny Budownictwa Łączności Układanie kabli na mostach Nie dotyczy Zapasy kabli Przy złączach naleŝy pozostawić zapasy kabli, umoŝliwiające swobodne wyniesienie końców kabla na zewnątrz studni i wykonanie złącza i pomiarów w samochodzie. Zapasy te powinny wynosić po ok m z kaŝdej strony złącza. W długości tej zawarto niewielkie zapasy kabli jako rezerwy dla ewentualnej naprawy złącza. Zapasy kabli w studni naleŝy zwinąć w pętle (najlepiej na szablonie) oraz starannie zabezpieczyć przed uszkodzeniami przez przewiązanie zwojów i umieszczenie kręgu wraz ze złączem w takim miejscu i w taki sposób, aby moŝliwe było łatwe ponowne ich wyjęcie ze studni na zewnątrz. Krąg kabla wraz ze złączem naleŝy

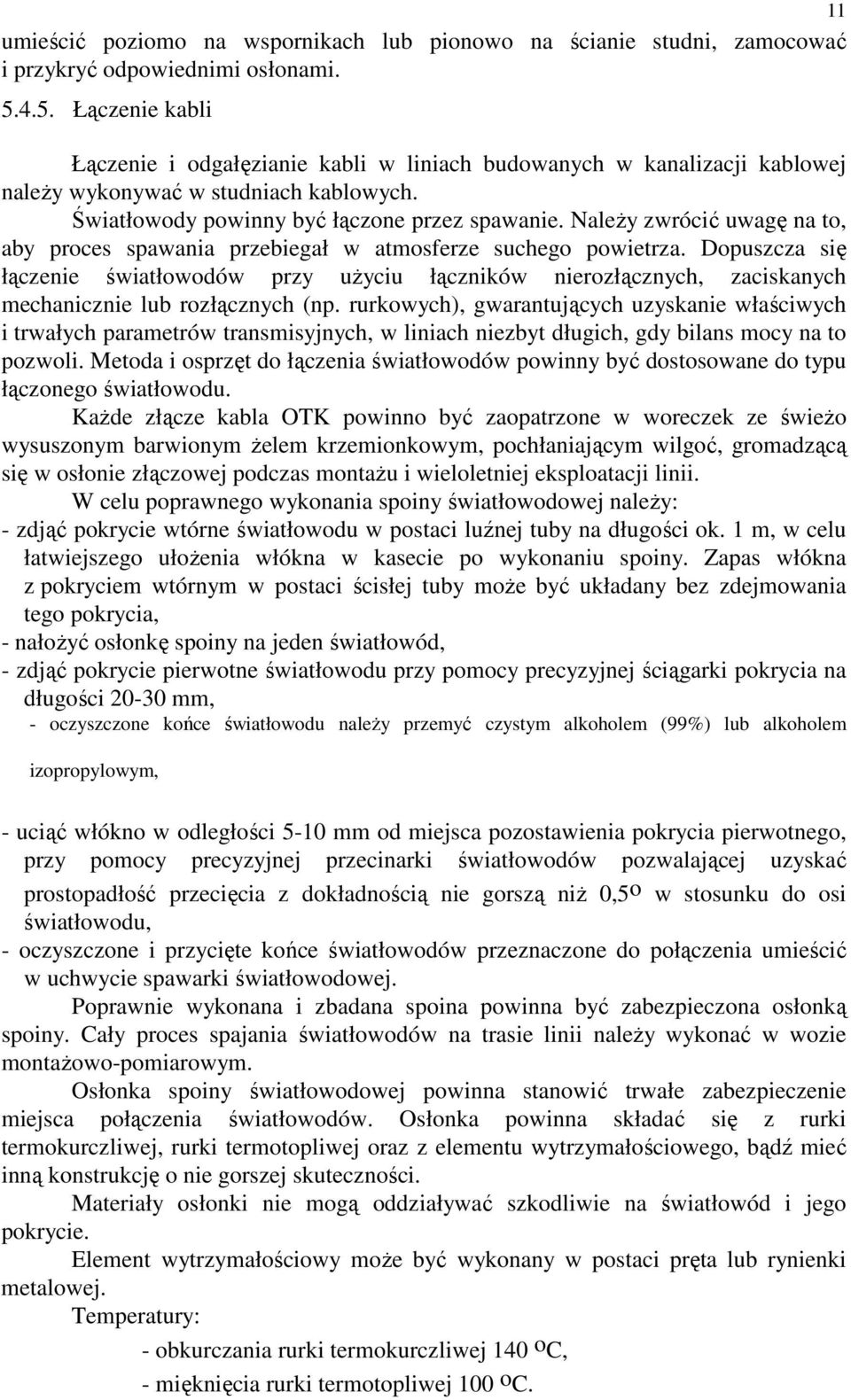

11 11 umieścić poziomo na wspornikach lub pionowo na ścianie studni, zamocować i przykryć odpowiednimi osłonami Łączenie kabli Łączenie i odgałęzianie kabli w liniach budowanych w kanalizacji kablowej naleŝy wykonywać w studniach kablowych. Światłowody powinny być łączone przez spawanie. NaleŜy zwrócić uwagę na to, aby proces spawania przebiegał w atmosferze suchego powietrza. Dopuszcza się łączenie światłowodów przy uŝyciu łączników nierozłącznych, zaciskanych mechanicznie lub rozłącznych (np. rurkowych), gwarantujących uzyskanie właściwych i trwałych parametrów transmisyjnych, w liniach niezbyt długich, gdy bilans mocy na to pozwoli. Metoda i osprzęt do łączenia światłowodów powinny być dostosowane do typu łączonego światłowodu. KaŜde złącze kabla OTK powinno być zaopatrzone w woreczek ze świeŝo wysuszonym barwionym Ŝelem krzemionkowym, pochłaniającym wilgoć, gromadzącą się w osłonie złączowej podczas montaŝu i wieloletniej eksploatacji linii. W celu poprawnego wykonania spoiny światłowodowej naleŝy: - zdjąć pokrycie wtórne światłowodu w postaci luźnej tuby na długości ok. 1 m, w celu łatwiejszego ułoŝenia włókna w kasecie po wykonaniu spoiny. Zapas włókna z pokryciem wtórnym w postaci ścisłej tuby moŝe być układany bez zdejmowania tego pokrycia, - nałoŝyć osłonkę spoiny na jeden światłowód, - zdjąć pokrycie pierwotne światłowodu przy pomocy precyzyjnej ściągarki pokrycia na długości mm, - oczyszczone końce światłowodu naleŝy przemyć czystym alkoholem (99%) lub alkoholem izopropylowym, - uciąć włókno w odległości 5-10 mm od miejsca pozostawienia pokrycia pierwotnego, przy pomocy precyzyjnej przecinarki światłowodów pozwalającej uzyskać prostopadłość przecięcia z dokładnością nie gorszą niŝ 0,5 o w stosunku do osi światłowodu, - oczyszczone i przycięte końce światłowodów przeznaczone do połączenia umieścić w uchwycie spawarki światłowodowej. Poprawnie wykonana i zbadana spoina powinna być zabezpieczona osłonką spoiny. Cały proces spajania światłowodów na trasie linii naleŝy wykonać w wozie montaŝowo-pomiarowym. Osłonka spoiny światłowodowej powinna stanowić trwałe zabezpieczenie miejsca połączenia światłowodów. Osłonka powinna składać się z rurki termokurczliwej, rurki termotopliwej oraz z elementu wytrzymałościowego, bądź mieć inną konstrukcję o nie gorszej skuteczności. Materiały osłonki nie mogą oddziaływać szkodliwie na światłowód i jego pokrycie. Element wytrzymałościowy moŝe być wykonany w postaci pręta lub rynienki metalowej. Temperatury: - obkurczania rurki termokurczliwej 140 o C, - mięknięcia rurki termotopliwej 100 o C.

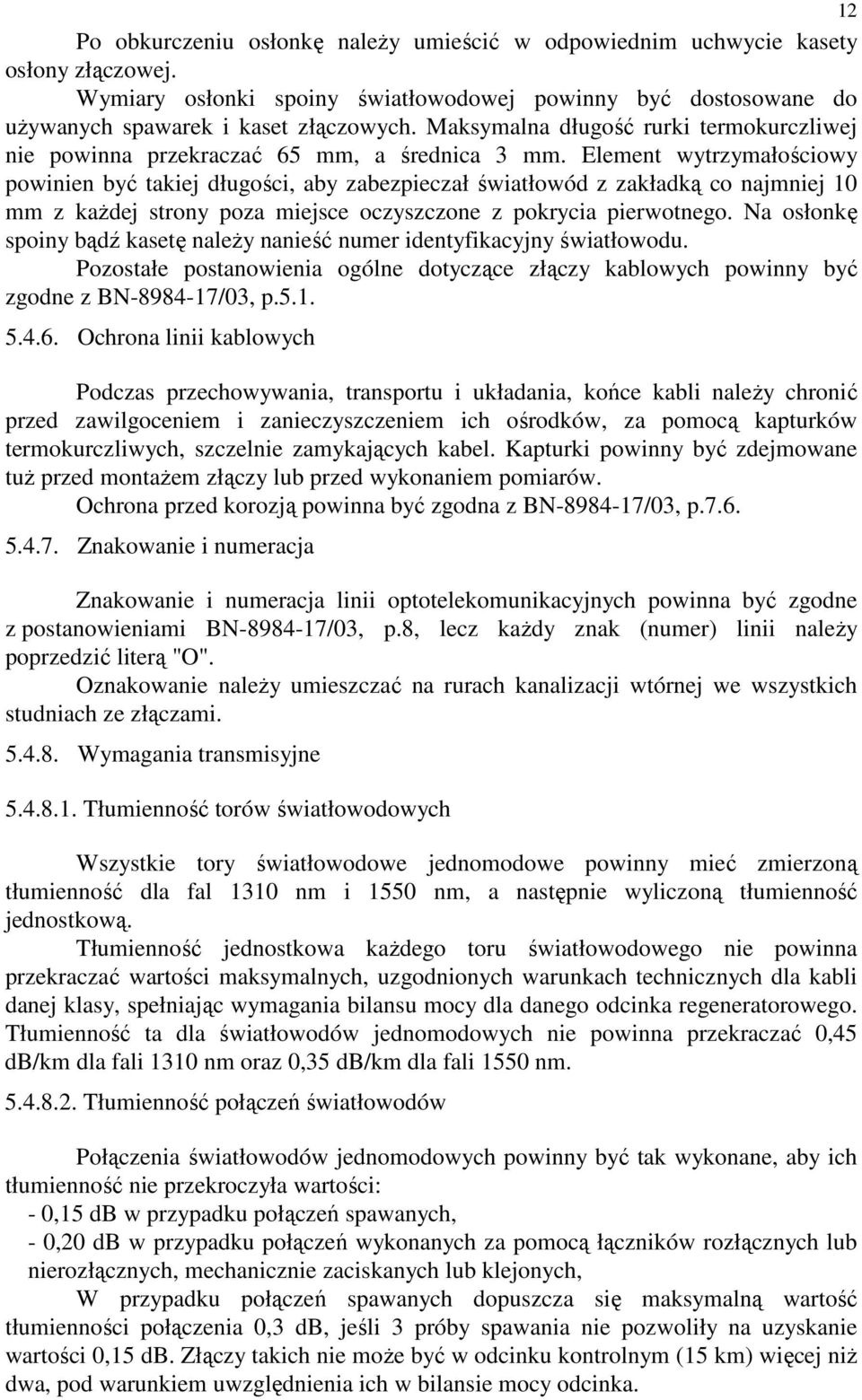

12 12 Po obkurczeniu osłonkę naleŝy umieścić w odpowiednim uchwycie kasety osłony złączowej. Wymiary osłonki spoiny światłowodowej powinny być dostosowane do uŝywanych spawarek i kaset złączowych. Maksymalna długość rurki termokurczliwej nie powinna przekraczać 65 mm, a średnica 3 mm. Element wytrzymałościowy powinien być takiej długości, aby zabezpieczał światłowód z zakładką co najmniej 10 mm z kaŝdej strony poza miejsce oczyszczone z pokrycia pierwotnego. Na osłonkę spoiny bądź kasetę naleŝy nanieść numer identyfikacyjny światłowodu. Pozostałe postanowienia ogólne dotyczące złączy kablowych powinny być zgodne z BN /03, p Ochrona linii kablowych Podczas przechowywania, transportu i układania, końce kabli naleŝy chronić przed zawilgoceniem i zanieczyszczeniem ich ośrodków, za pomocą kapturków termokurczliwych, szczelnie zamykających kabel. Kapturki powinny być zdejmowane tuŝ przed montaŝem złączy lub przed wykonaniem pomiarów. Ochrona przed korozją powinna być zgodna z BN /03, p Znakowanie i numeracja Znakowanie i numeracja linii optotelekomunikacyjnych powinna być zgodne z postanowieniami BN /03, p.8, lecz kaŝdy znak (numer) linii naleŝy poprzedzić literą "O". Oznakowanie naleŝy umieszczać na rurach kanalizacji wtórnej we wszystkich studniach ze złączami Wymagania transmisyjne Tłumienność torów światłowodowych Wszystkie tory światłowodowe jednomodowe powinny mieć zmierzoną tłumienność dla fal 1310 nm i 1550 nm, a następnie wyliczoną tłumienność jednostkową. Tłumienność jednostkowa kaŝdego toru światłowodowego nie powinna przekraczać wartości maksymalnych, uzgodnionych warunkach technicznych dla kabli danej klasy, spełniając wymagania bilansu mocy dla danego odcinka regeneratorowego. Tłumienność ta dla światłowodów jednomodowych nie powinna przekraczać 0,45 db/km dla fali 1310 nm oraz 0,35 db/km dla fali 1550 nm Tłumienność połączeń światłowodów Połączenia światłowodów jednomodowych powinny być tak wykonane, aby ich tłumienność nie przekroczyła wartości: - 0,15 db w przypadku połączeń spawanych, - 0,20 db w przypadku połączeń wykonanych za pomocą łączników rozłącznych lub nierozłącznych, mechanicznie zaciskanych lub klejonych, W przypadku połączeń spawanych dopuszcza się maksymalną wartość tłumienności połączenia 0,3 db, jeśli 3 próby spawania nie pozwoliły na uzyskanie wartości 0,15 db. Złączy takich nie moŝe być w odcinku kontrolnym (15 km) więcej niŝ dwa, pod warunkiem uwzględnienia ich w bilansie mocy odcinka.

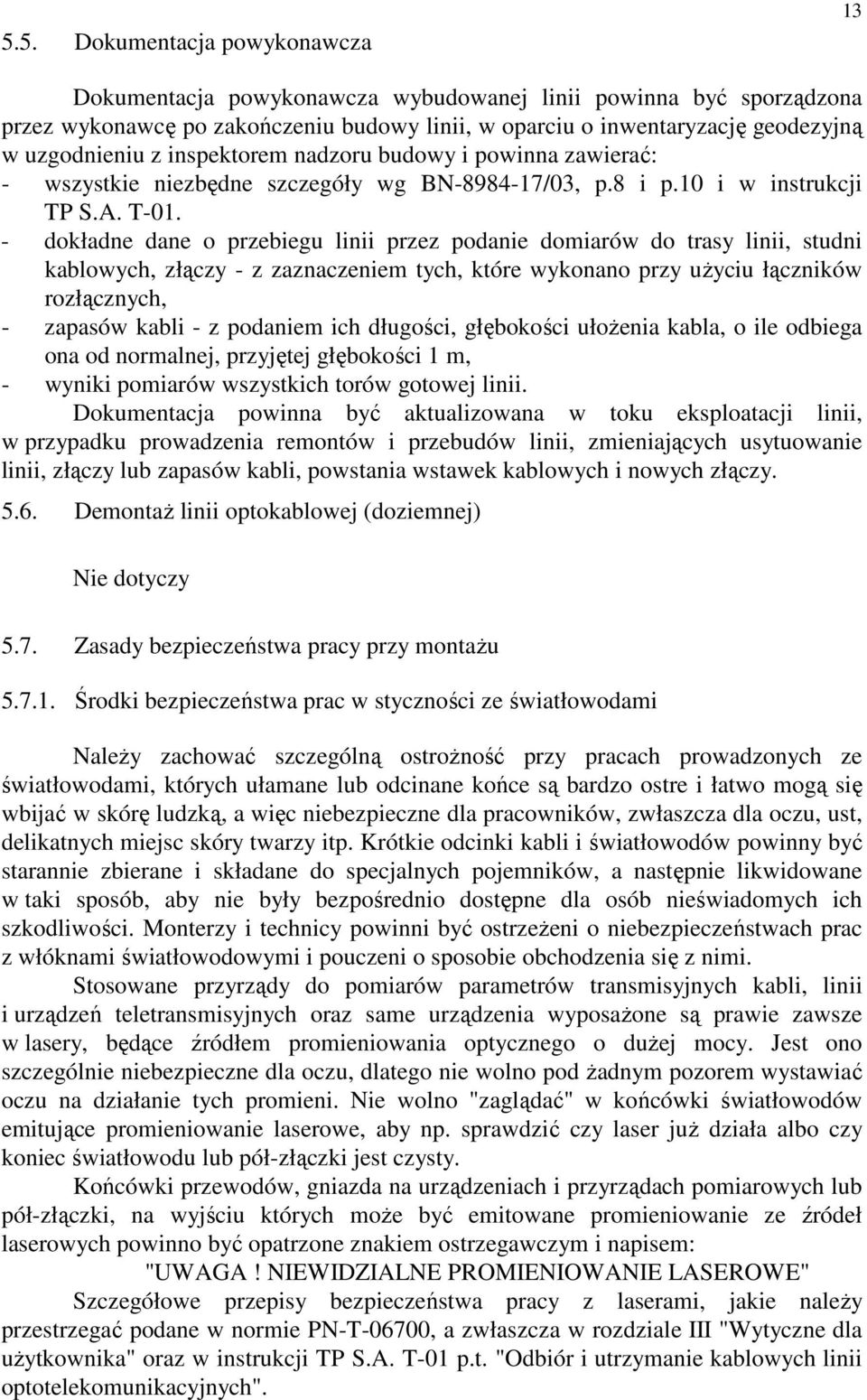

13 5.5. Dokumentacja powykonawcza 13 Dokumentacja powykonawcza wybudowanej linii powinna być sporządzona przez wykonawcę po zakończeniu budowy linii, w oparciu o inwentaryzację geodezyjną w uzgodnieniu z inspektorem nadzoru budowy i powinna zawierać: - wszystkie niezbędne szczegóły wg BN /03, p.8 i p.10 i w instrukcji TP S.A. T dokładne dane o przebiegu linii przez podanie domiarów do trasy linii, studni kablowych, złączy - z zaznaczeniem tych, które wykonano przy uŝyciu łączników rozłącznych, - zapasów kabli - z podaniem ich długości, głębokości ułoŝenia kabla, o ile odbiega ona od normalnej, przyjętej głębokości 1 m, - wyniki pomiarów wszystkich torów gotowej linii. Dokumentacja powinna być aktualizowana w toku eksploatacji linii, w przypadku prowadzenia remontów i przebudów linii, zmieniających usytuowanie linii, złączy lub zapasów kabli, powstania wstawek kablowych i nowych złączy DemontaŜ linii optokablowej (doziemnej) Nie dotyczy 5.7. Zasady bezpieczeństwa pracy przy montaŝu Środki bezpieczeństwa prac w styczności ze światłowodami NaleŜy zachować szczególną ostroŝność przy pracach prowadzonych ze światłowodami, których ułamane lub odcinane końce są bardzo ostre i łatwo mogą się wbijać w skórę ludzką, a więc niebezpieczne dla pracowników, zwłaszcza dla oczu, ust, delikatnych miejsc skóry twarzy itp. Krótkie odcinki kabli i światłowodów powinny być starannie zbierane i składane do specjalnych pojemników, a następnie likwidowane w taki sposób, aby nie były bezpośrednio dostępne dla osób nieświadomych ich szkodliwości. Monterzy i technicy powinni być ostrzeŝeni o niebezpieczeństwach prac z włóknami światłowodowymi i pouczeni o sposobie obchodzenia się z nimi. Stosowane przyrządy do pomiarów parametrów transmisyjnych kabli, linii i urządzeń teletransmisyjnych oraz same urządzenia wyposaŝone są prawie zawsze w lasery, będące źródłem promieniowania optycznego o duŝej mocy. Jest ono szczególnie niebezpieczne dla oczu, dlatego nie wolno pod Ŝadnym pozorem wystawiać oczu na działanie tych promieni. Nie wolno "zaglądać" w końcówki światłowodów emitujące promieniowanie laserowe, aby np. sprawdzić czy laser juŝ działa albo czy koniec światłowodu lub pół-złączki jest czysty. Końcówki przewodów, gniazda na urządzeniach i przyrządach pomiarowych lub pół-złączki, na wyjściu których moŝe być emitowane promieniowanie ze źródeł laserowych powinno być opatrzone znakiem ostrzegawczym i napisem: "UWAGA! NIEWIDZIALNE PROMIENIOWANIE LASEROWE" Szczegółowe przepisy bezpieczeństwa pracy z laserami, jakie naleŝy przestrzegać podane w normie PN-T-06700, a zwłaszcza w rozdziale III "Wytyczne dla uŝytkownika" oraz w instrukcji TP S.A. T-01 p.t. "Odbiór i utrzymanie kablowych linii optotelekomunikacyjnych".

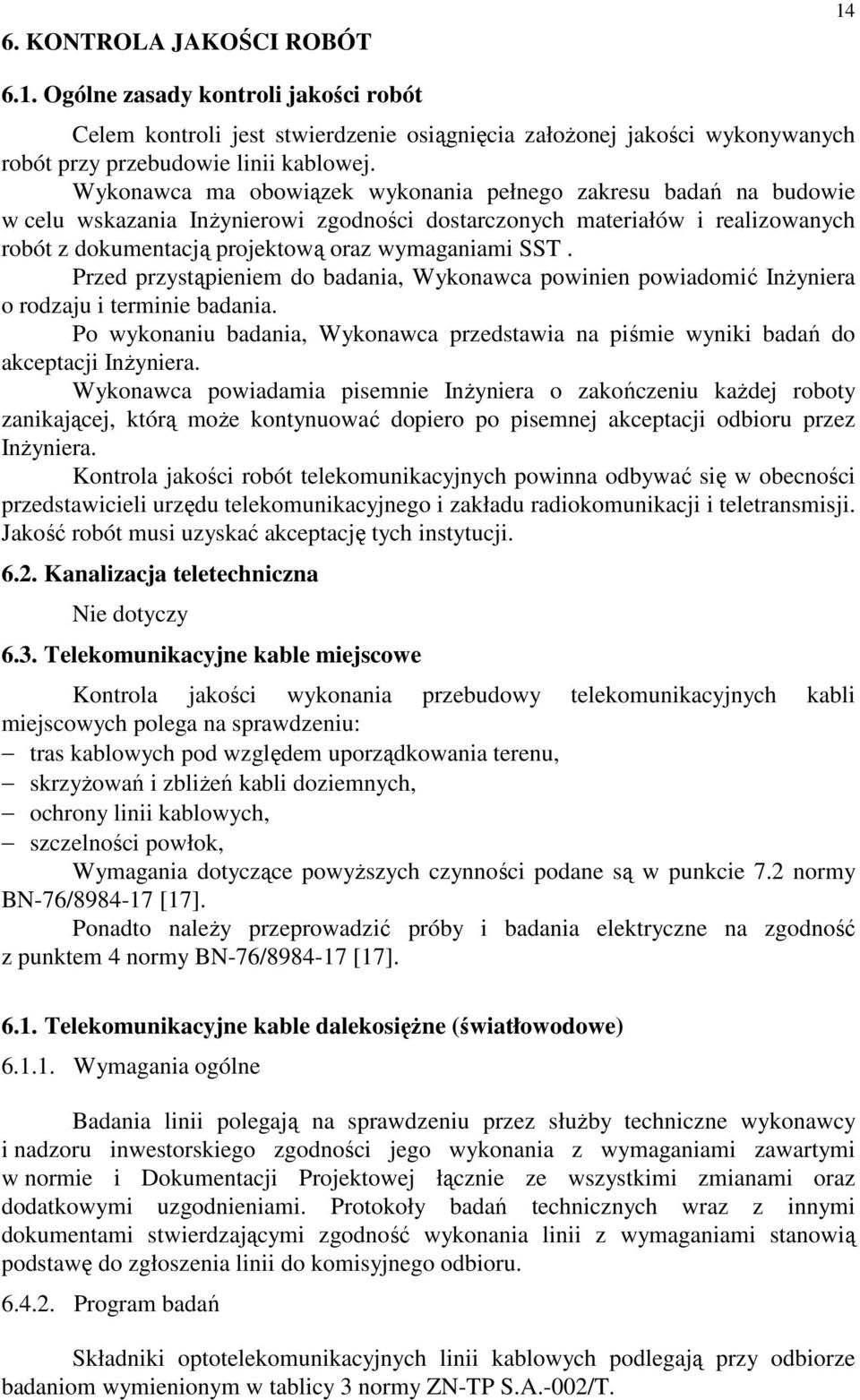

14 6. KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Celem kontroli jest stwierdzenie osiągnięcia załoŝonej jakości wykonywanych robót przy przebudowie linii kablowej. Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wskazania InŜynierowi zgodności dostarczonych materiałów i realizowanych robót z dokumentacją projektową oraz wymaganiami SST. Przed przystąpieniem do badania, Wykonawca powinien powiadomić InŜyniera o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji InŜyniera. Wykonawca powiadamia pisemnie InŜyniera o zakończeniu kaŝdej roboty zanikającej, którą moŝe kontynuować dopiero po pisemnej akceptacji odbioru przez InŜyniera. Kontrola jakości robót telekomunikacyjnych powinna odbywać się w obecności przedstawicieli urzędu telekomunikacyjnego i zakładu radiokomunikacji i teletransmisji. Jakość robót musi uzyskać akceptację tych instytucji Kanalizacja teletechniczna Nie dotyczy 6.3. Telekomunikacyjne kable miejscowe Kontrola jakości wykonania przebudowy telekomunikacyjnych kabli miejscowych polega na sprawdzeniu: tras kablowych pod względem uporządkowania terenu, skrzyŝowań i zbliŝeń kabli doziemnych, ochrony linii kablowych, szczelności powłok, Wymagania dotyczące powyŝszych czynności podane są w punkcie 7.2 normy BN-76/ [17]. Ponadto naleŝy przeprowadzić próby i badania elektryczne na zgodność z punktem 4 normy BN-76/ [17] Telekomunikacyjne kable dalekosięŝne (światłowodowe) Wymagania ogólne Badania linii polegają na sprawdzeniu przez słuŝby techniczne wykonawcy i nadzoru inwestorskiego zgodności jego wykonania z wymaganiami zawartymi w normie i Dokumentacji Projektowej łącznie ze wszystkimi zmianami oraz dodatkowymi uzgodnieniami. Protokoły badań technicznych wraz z innymi dokumentami stwierdzającymi zgodność wykonania linii z wymaganiami stanowią podstawę do zgłoszenia linii do komisyjnego odbioru Program badań Składniki optotelekomunikacyjnych linii kablowych podlegają przy odbiorze badaniom wymienionym w tablicy 3 normy ZN-TP S.A.-002/T.

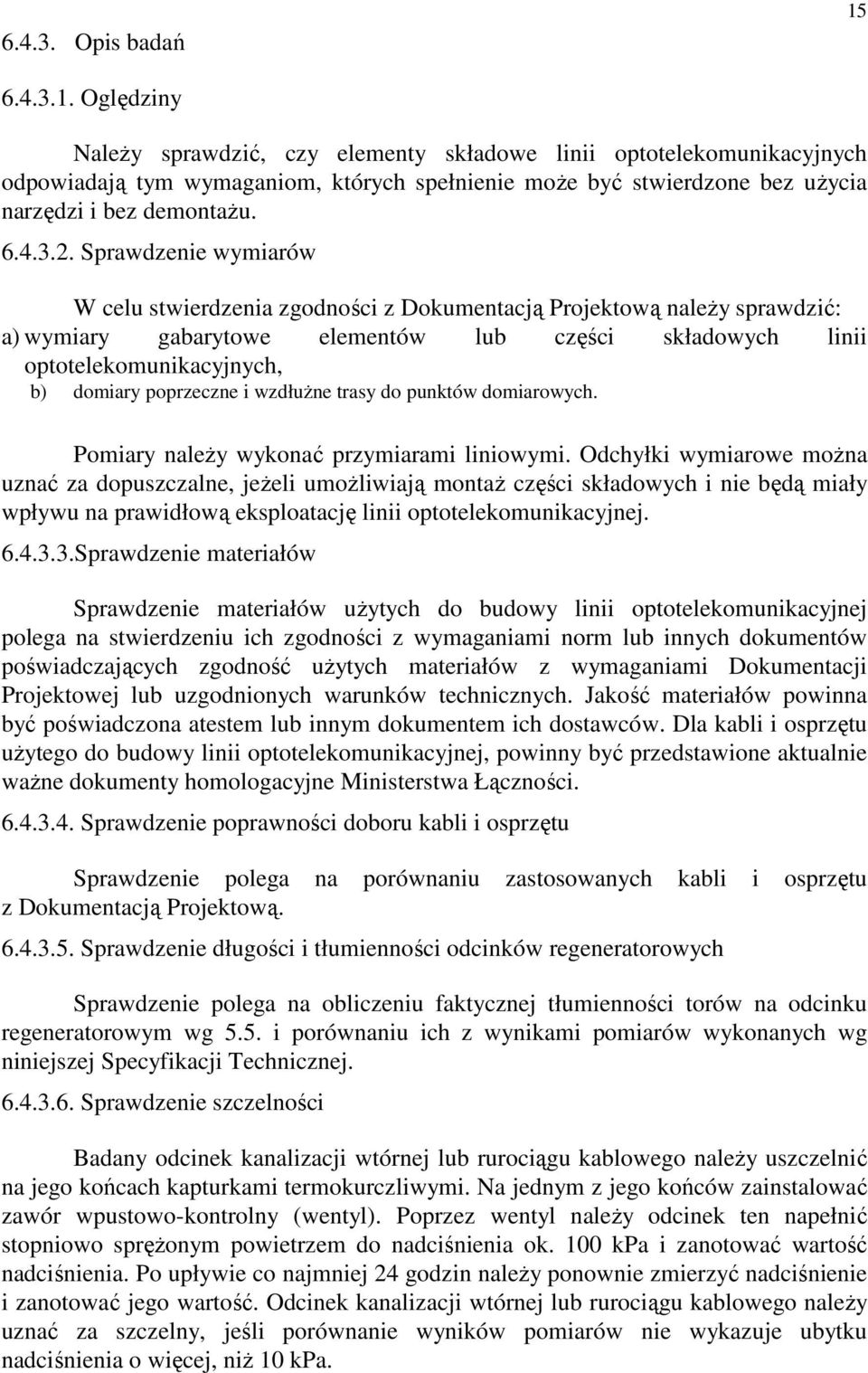

15 Opis badań Oględziny NaleŜy sprawdzić, czy elementy składowe linii optotelekomunikacyjnych odpowiadają tym wymaganiom, których spełnienie moŝe być stwierdzone bez uŝycia narzędzi i bez demontaŝu Sprawdzenie wymiarów W celu stwierdzenia zgodności z Dokumentacją Projektową naleŝy sprawdzić: a) wymiary gabarytowe elementów lub części składowych linii optotelekomunikacyjnych, b) domiary poprzeczne i wzdłuŝne trasy do punktów domiarowych. Pomiary naleŝy wykonać przymiarami liniowymi. Odchyłki wymiarowe moŝna uznać za dopuszczalne, jeŝeli umoŝliwiają montaŝ części składowych i nie będą miały wpływu na prawidłową eksploatację linii optotelekomunikacyjnej Sprawdzenie materiałów Sprawdzenie materiałów uŝytych do budowy linii optotelekomunikacyjnej polega na stwierdzeniu ich zgodności z wymaganiami norm lub innych dokumentów poświadczających zgodność uŝytych materiałów z wymaganiami Dokumentacji Projektowej lub uzgodnionych warunków technicznych. Jakość materiałów powinna być poświadczona atestem lub innym dokumentem ich dostawców. Dla kabli i osprzętu uŝytego do budowy linii optotelekomunikacyjnej, powinny być przedstawione aktualnie waŝne dokumenty homologacyjne Ministerstwa Łączności Sprawdzenie poprawności doboru kabli i osprzętu Sprawdzenie polega na porównaniu zastosowanych kabli i osprzętu z Dokumentacją Projektową Sprawdzenie długości i tłumienności odcinków regeneratorowych Sprawdzenie polega na obliczeniu faktycznej tłumienności torów na odcinku regeneratorowym wg 5.5. i porównaniu ich z wynikami pomiarów wykonanych wg niniejszej Specyfikacji Technicznej Sprawdzenie szczelności Badany odcinek kanalizacji wtórnej lub rurociągu kablowego naleŝy uszczelnić na jego końcach kapturkami termokurczliwymi. Na jednym z jego końców zainstalować zawór wpustowo-kontrolny (wentyl). Poprzez wentyl naleŝy odcinek ten napełnić stopniowo spręŝonym powietrzem do nadciśnienia ok. 100 kpa i zanotować wartość nadciśnienia. Po upływie co najmniej 24 godzin naleŝy ponownie zmierzyć nadciśnienie i zanotować jego wartość. Odcinek kanalizacji wtórnej lub rurociągu kablowego naleŝy uznać za szczelny, jeśli porównanie wyników pomiarów nie wykazuje ubytku nadciśnienia o więcej, niŝ 10 kpa.

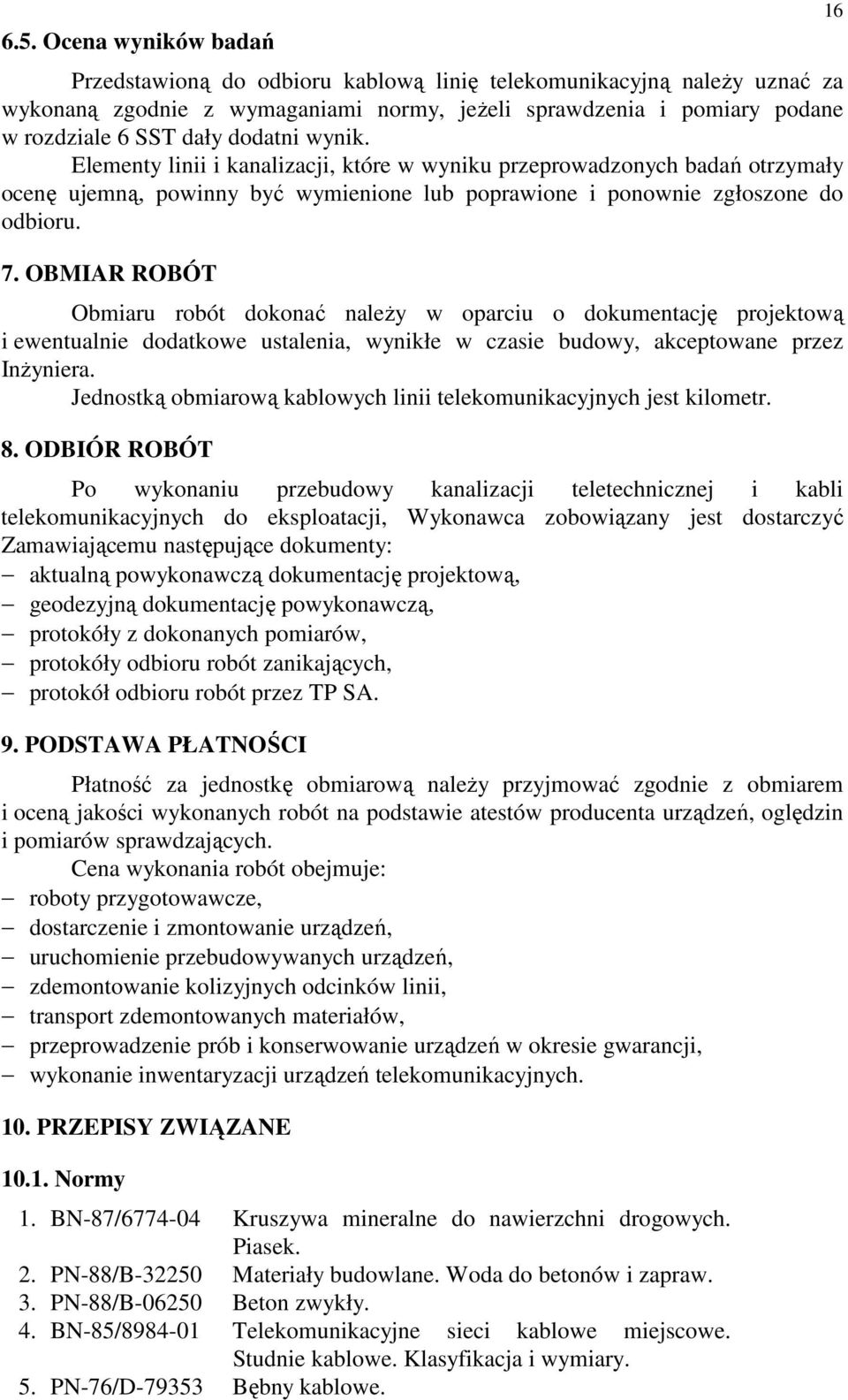

16 6.5. Ocena wyników badań Przedstawioną do odbioru kablową linię telekomunikacyjną naleŝy uznać za wykonaną zgodnie z wymaganiami normy, jeŝeli sprawdzenia i pomiary podane w rozdziale 6 SST dały dodatni wynik. Elementy linii i kanalizacji, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru. 7. OBMIAR ROBÓT Obmiaru robót dokonać naleŝy w oparciu o dokumentację projektową i ewentualnie dodatkowe ustalenia, wynikłe w czasie budowy, akceptowane przez InŜyniera. Jednostką obmiarową kablowych linii telekomunikacyjnych jest kilometr. 8. ODBIÓR ROBÓT Po wykonaniu przebudowy kanalizacji teletechnicznej i kabli telekomunikacyjnych do eksploatacji, Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: aktualną powykonawczą dokumentację projektową, geodezyjną dokumentację powykonawczą, protokóły z dokonanych pomiarów, protokóły odbioru robót zanikających, protokół odbioru robót przez TP SA. 9. PODSTAWA PŁATNOŚCI Płatność za jednostkę obmiarową naleŝy przyjmować zgodnie z obmiarem i oceną jakości wykonanych robót na podstawie atestów producenta urządzeń, oględzin i pomiarów sprawdzających. Cena wykonania robót obejmuje: roboty przygotowawcze, dostarczenie i zmontowanie urządzeń, uruchomienie przebudowywanych urządzeń, zdemontowanie kolizyjnych odcinków linii, transport zdemontowanych materiałów, przeprowadzenie prób i konserwowanie urządzeń w okresie gwarancji, wykonanie inwentaryzacji urządzeń telekomunikacyjnych. 10. PRZEPISY ZWIĄZANE Normy 1. BN-87/ Kruszywa mineralne do nawierzchni drogowych. Piasek. 2. PN-88/B Materiały budowlane. Woda do betonów i zapraw. 3. PN-88/B Beton zwykły. 4. BN-85/ Telekomunikacyjne sieci kablowe miejscowe. Studnie kablowe. Klasyfikacja i wymiary. 5. PN-76/D Bębny kablowe. 16

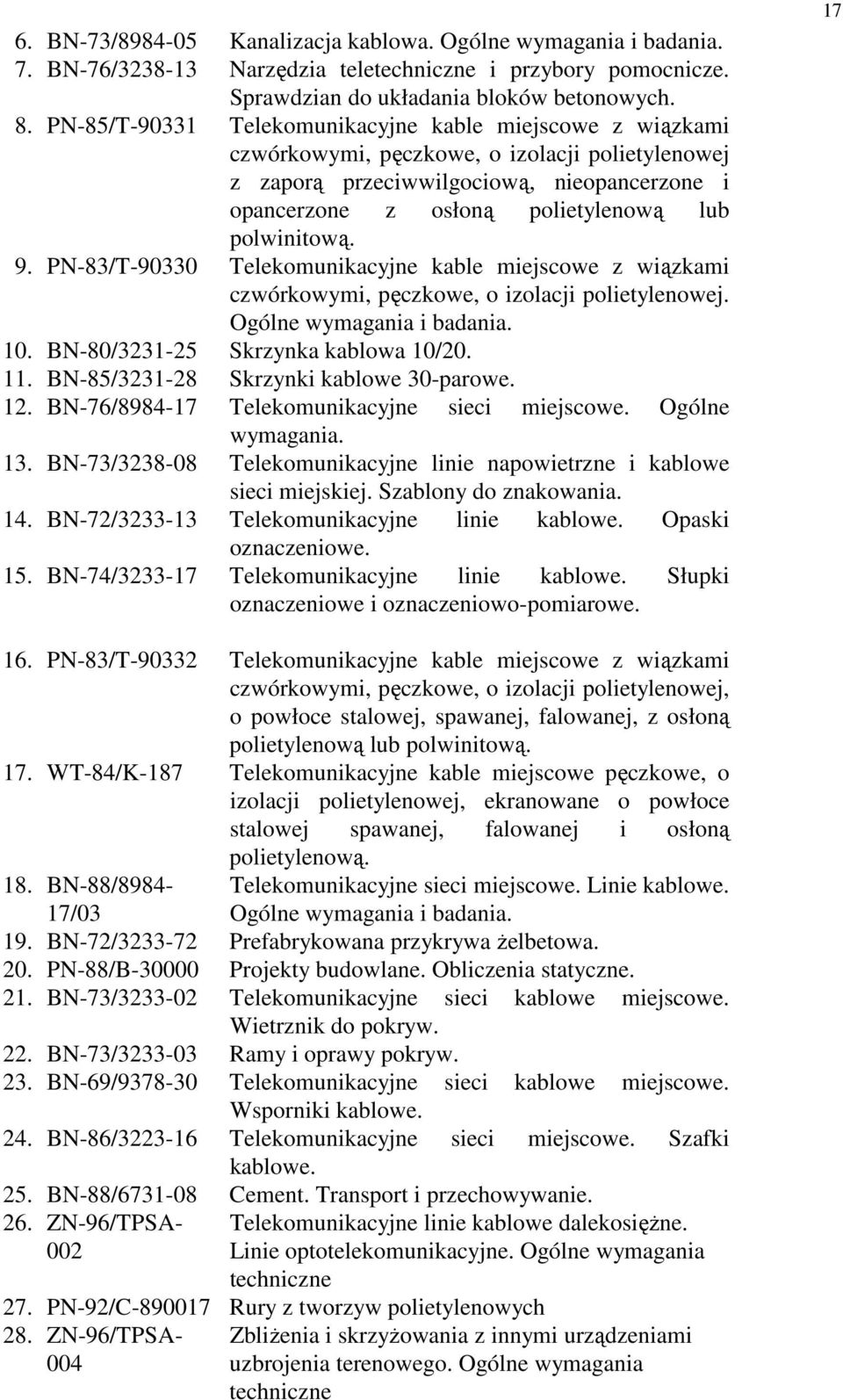

17 6. BN-73/ Kanalizacja kablowa. Ogólne wymagania i badania. 7. BN-76/ Narzędzia teletechniczne i przybory pomocnicze. Sprawdzian do układania bloków betonowych. 8. PN-85/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi, pęczkowe, o izolacji polietylenowej z zaporą przeciwwilgociową, nieopancerzone i opancerzone z osłoną polietylenową lub polwinitową. 9. PN-83/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi, pęczkowe, o izolacji polietylenowej. Ogólne wymagania i badania. 10. BN-80/ Skrzynka kablowa 10/ BN-85/ Skrzynki kablowe 30-parowe. 12. BN-76/ Telekomunikacyjne sieci miejscowe. Ogólne wymagania. 13. BN-73/ Telekomunikacyjne linie napowietrzne i kablowe sieci miejskiej. Szablony do znakowania. 14. BN-72/ Telekomunikacyjne linie kablowe. Opaski oznaczeniowe. 15. BN-74/ Telekomunikacyjne linie kablowe. Słupki oznaczeniowe i oznaczeniowo-pomiarowe PN-83/T Telekomunikacyjne kable miejscowe z wiązkami czwórkowymi, pęczkowe, o izolacji polietylenowej, o powłoce stalowej, spawanej, falowanej, z osłoną polietylenową lub polwinitową. 17. WT-84/K-187 Telekomunikacyjne kable miejscowe pęczkowe, o izolacji polietylenowej, ekranowane o powłoce stalowej spawanej, falowanej i osłoną polietylenową. 18. BN-88/ /03 Telekomunikacyjne sieci miejscowe. Linie kablowe. Ogólne wymagania i badania. 19. BN-72/ Prefabrykowana przykrywa Ŝelbetowa. 20. PN-88/B Projekty budowlane. Obliczenia statyczne. 21. BN-73/ Telekomunikacyjne sieci kablowe miejscowe. Wietrznik do pokryw. 22. BN-73/ Ramy i oprawy pokryw. 23. BN-69/ Telekomunikacyjne sieci kablowe miejscowe. Wsporniki kablowe. 24. BN-86/ Telekomunikacyjne sieci miejscowe. Szafki kablowe. 25. BN-88/ Cement. Transport i przechowywanie. 26. ZN-96/TPSA- 002 Telekomunikacyjne linie kablowe dalekosięŝne. Linie optotelekomunikacyjne. Ogólne wymagania techniczne 27. PN-92/C Rury z tworzyw polietylenowych 28. ZN-96/TPSA- 004 ZbliŜenia i skrzyŝowania z innymi urządzeniami uzbrojenia terenowego. Ogólne wymagania techniczne

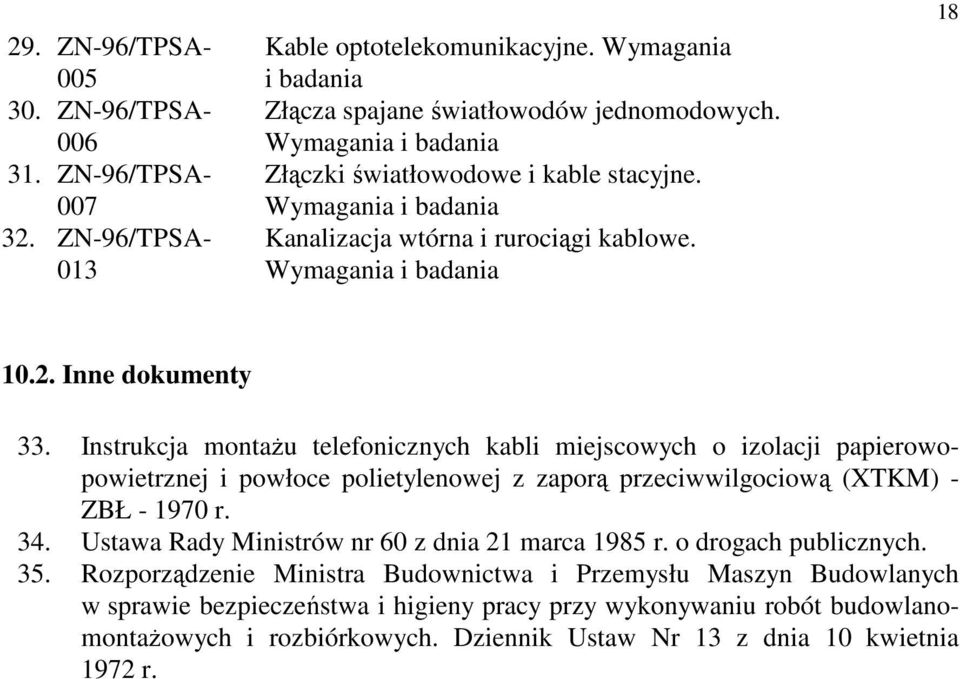

18 29. ZN-96/TPSA ZN-96/TPSA ZN-96/TPSA ZN-96/TPSA- 013 Kable optotelekomunikacyjne. Wymagania i badania Złącza spajane światłowodów jednomodowych. Wymagania i badania Złączki światłowodowe i kable stacyjne. Wymagania i badania Kanalizacja wtórna i rurociągi kablowe. Wymagania i badania Inne dokumenty 33. Instrukcja montaŝu telefonicznych kabli miejscowych o izolacji papierowopowietrznej i powłoce polietylenowej z zaporą przeciwwilgociową (XTKM) - ZBŁ r. 34. Ustawa Rady Ministrów nr 60 z dnia 21 marca 1985 r. o drogach publicznych. 35. Rozporządzenie Ministra Budownictwa i Przemysłu Maszyn Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanomontaŝowych i rozbiórkowych. Dziennik Ustaw Nr 13 z dnia 10 kwietnia 1972 r.
