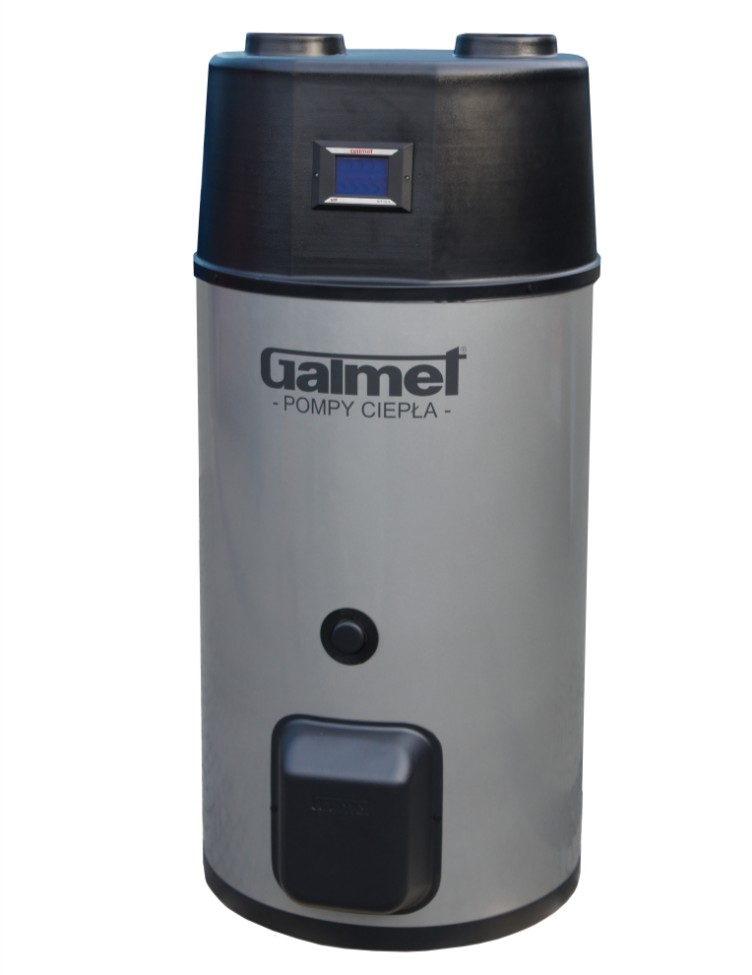

1 5. Pompa ciepła powietrze-woda EASY AIR BASIC 2 GT W trybie pracy pompy ciepła maksymalna temp c.w.u. 50ºC 50

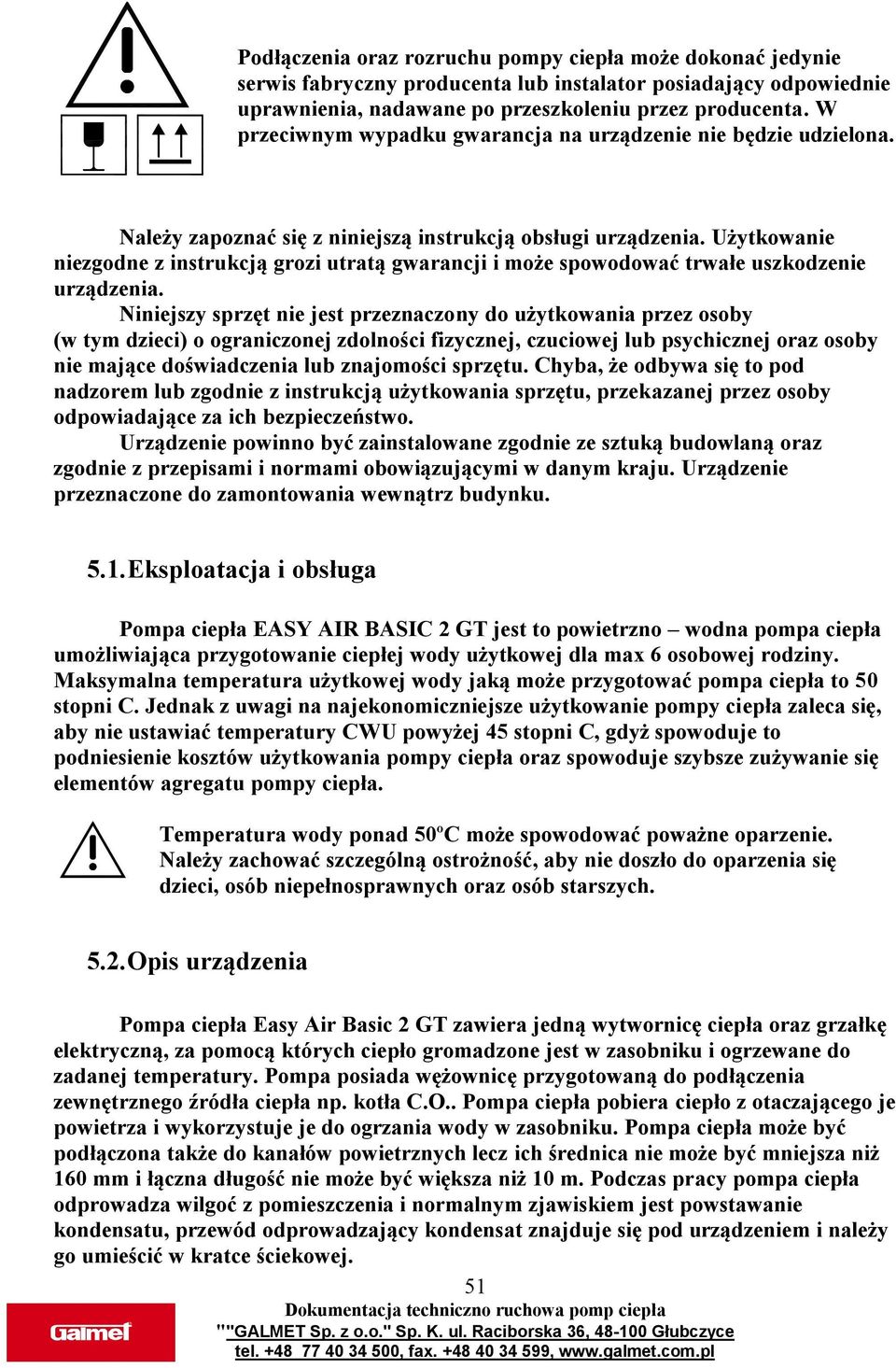

2 Podłączenia oraz rozruchu pompy ciepła może dokonać jedynie serwis fabryczny producenta lub instalator posiadający odpowiednie uprawnienia, nadawane po przeszkoleniu przez producenta. W przeciwnym wypadku gwarancja na urządzenie nie będzie udzielona. Należy zapoznać się z niniejszą instrukcją obsługi urządzenia. Użytkowanie niezgodne z instrukcją grozi utratą gwarancji i może spowodować trwałe uszkodzenie urządzenia. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej oraz osoby nie mające doświadczenia lub znajomości sprzętu. Chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Urządzenie powinno być zainstalowane zgodnie ze sztuką budowlaną oraz zgodnie z przepisami i normami obowiązującymi w danym kraju. Urządzenie przeznaczone do zamontowania wewnątrz budynku Eksploatacja i obsługa Pompa ciepła EASY AIR BASIC 2 GT jest to powietrzno wodna pompa ciepła umożliwiająca przygotowanie ciepłej wody użytkowej dla max 6 osobowej rodziny. Maksymalna temperatura użytkowej wody jaką może przygotować pompa ciepła to 50 stopni C. Jednak z uwagi na najekonomiczniejsze użytkowanie pompy ciepła zaleca się, aby nie ustawiać temperatury CWU powyżej 45 stopni C, gdyż spowoduje to podniesienie kosztów użytkowania pompy ciepła oraz spowoduje szybsze zużywanie się elementów agregatu pompy ciepła. Temperatura wody ponad 50ºC może spowodować poważne oparzenie. Należy zachować szczególną ostrożność, aby nie doszło do oparzenia się dzieci, osób niepełnosprawnych oraz osób starszych Opis urządzenia Pompa ciepła Easy Air Basic 2 GT zawiera jedną wytwornicę ciepła oraz grzałkę elektryczną, za pomocą których ciepło gromadzone jest w zasobniku i ogrzewane do zadanej temperatury. Pompa posiada wężownicę przygotowaną do podłączenia zewnętrznego źródła ciepła np. kotła C.O.. Pompa ciepła pobiera ciepło z otaczającego je powietrza i wykorzystuje je do ogrzania wody w zasobniku. Pompa ciepła może być podłączona także do kanałów powietrznych lecz ich średnica nie może być mniejsza niż 160 mm i łączna długość nie może być większa niż 10 m. Podczas pracy pompa ciepła odprowadza wilgoć z pomieszczenia i normalnym zjawiskiem jest powstawanie kondensatu, przewód odprowadzający kondensat znajduje się pod urządzeniem i należy go umieścić w kratce ściekowej. 51

Użytkowanie niezgodne z instrukcją grozi utratą gwarancji i może spowodować trwałe uszkodzenie urządzenia.

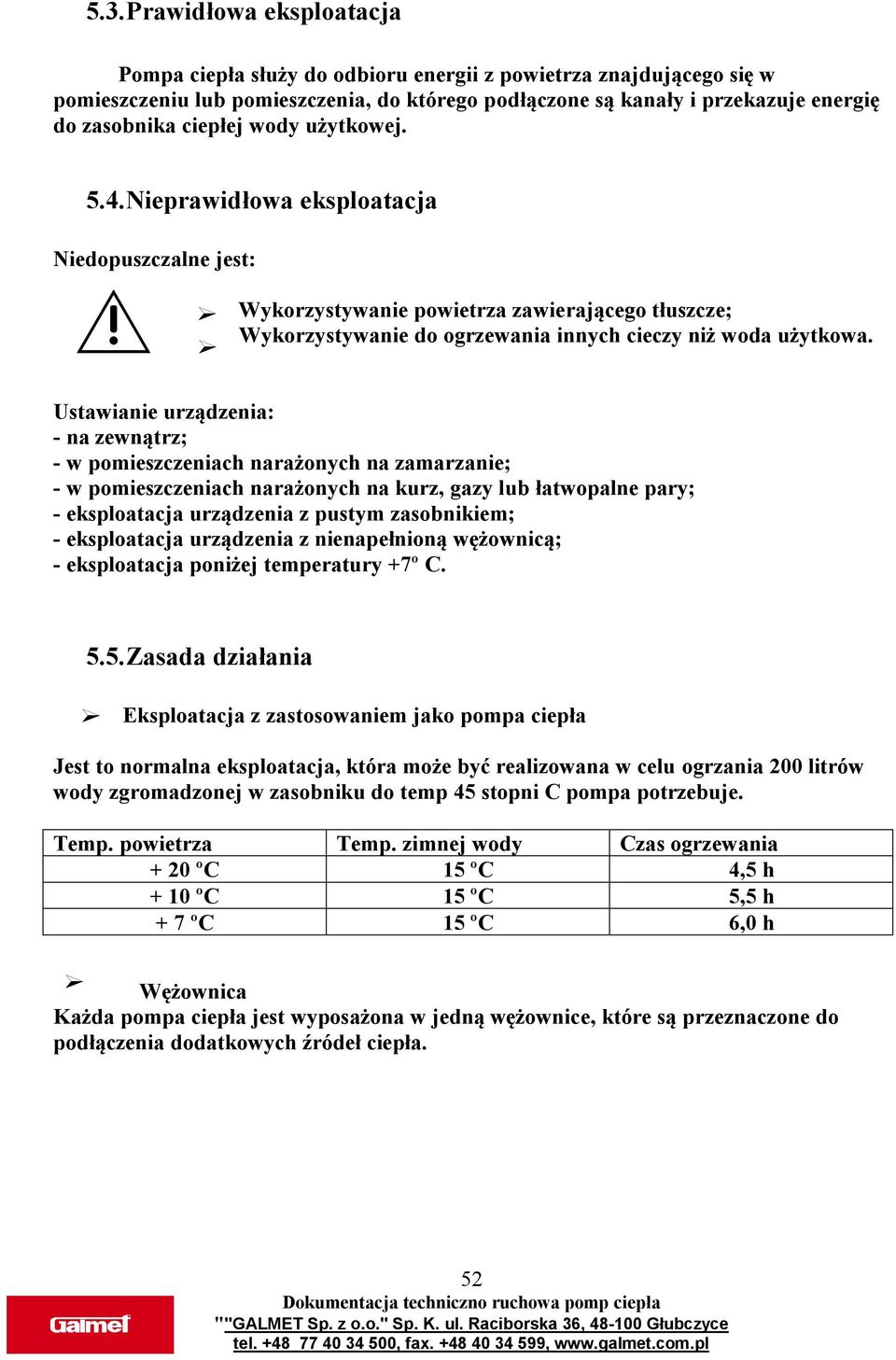

3 5.3. Prawidłowa eksploatacja Pompa ciepła służy do odbioru energii z powietrza znajdującego się w pomieszczeniu lub pomieszczenia, do którego podłączone są kanały i przekazuje energię do zasobnika ciepłej wody użytkowej Nieprawidłowa eksploatacja Niedopuszczalne jest: Wykorzystywanie powietrza zawierającego tłuszcze; Wykorzystywanie do ogrzewania innych cieczy niż woda użytkowa. Ustawianie urządzenia: - na zewnątrz; - w pomieszczeniach narażonych na zamarzanie; - w pomieszczeniach narażonych na kurz, gazy lub łatwopalne pary; - eksploatacja urządzenia z pustym zasobnikiem; - eksploatacja urządzenia z nienapełnioną wężownicą; - eksploatacja poniżej temperatury +7º C Zasada działania Eksploatacja z zastosowaniem jako pompa ciepła Jest to normalna eksploatacja, która może być realizowana w celu ogrzania 200 litrów wody zgromadzonej w zasobniku do temp 45 stopni C pompa potrzebuje. Temp. powietrza Temp. zimnej wody Czas ogrzewania + 20 ºC 15 ºC 4,5 h + 10 ºC 15 ºC 5,5 h + 7 ºC 15 ºC 6,0 h Wężownica Każda pompa ciepła jest wyposażona w jedną wężownice, które są przeznaczone do podłączenia dodatkowych źródeł ciepła. 52

Ustawianie urządzenia: - na zewnątrz; - w pomieszczeniach narażonych na zamarzanie; - w pomieszczeniach narażonych na kurz, gazy lub łatwopalne pary; - eksploatacja urządzenia z pustym zasobnikiem; -

4 5.6. Dane techniczne pompy ciepła TYP EasyAir Basic 2GT Nr. katalogowy Zakres stosowania pompy ºC Temp. c.w.u. 50 ºC Pojemność zasobnika 200L Czynnik chłodniczy R 134 a / 1400g Wymiary wys. x średnica 1500 x 670 Ciężar 125 kg Napięcie zasilania 230V Króćce przyłączeniowe 1 GW Przyłącze kondensatu 12mm Nominalny pobór mocy 600 W Ciśnienie robocze 6 bar Średnia moc grzewcza pompy ciepła 1,92 kw Moc grzałki elektrycznej 2 kw Zabezpieczenie elektryczne B16 Przepływ powietrza 300m³/h Sprężarka Embraco/Aspera 5.7. Konserwacja: a) regularnie sprawdzaj połączenie pomiędzy wtyczką, gniazdkiem i przewodem uziemiającym; b) w zimnych rejonach (poniżej 0º) w przypadku wyłączenia systemu na dłuższy czas, należy opróżnić wodę, aby zapobiec zamrożeniu wewnętrznego zbiornika i zniszczenia podgrzewacza; c) aby urządzenie sprawnie działało, zaleca się regularnie czyścić wewnętrzny zbiornik i podgrzewacz; d) co rok sprawdzaj anodę magnezową. Jeśli się zużyła, wymień ją. W celu uzyskania dalszych informacji należy skontaktować się z dostawcą lub serwisem; e) jeżeli parametry wody na wyjściu są wystarczające, zaleca się ustawić niższą temperaturę aby zmniejszyć emisję ciepła, zapobiec tworzeniu się kamienia i oszczędzić energię; f) filtr powietrza należy czyścić co miesiąc a parownik przynajmniej raz w roku; g) przed zamknięciem urządzenia na dłuższy czas należy odłączyć zasilanie, opróżnić wodę ze zbiornika i rur oraz zamknąć wszystkie zawory. Należy również regularnie sprawdzać wewnętrzne elementy Sprawdzanie oraz przenoszenie urządzenia Po otrzymaniu przesyłki, opakowanie powinno być sprawdzone pod kątem jakichkolwiek uszkodzeń. Jeżeli takie występują, należy natychmiast poinformować o tym fakcie przewoźnika. Podczas przenoszenia urządzenia, weź pod uwagę poniższe punkty: 1. Przedmiot delikatny, przenoś urządzenie z zachowaniem szczególnej ostrożności. Urządzenie powinno być trzymane pionowo, aby nie zniszczyć kompresora. 2. Przed przeniesieniem sprawdź czy na drodze do miejsca instalacji urządzenia nie znajdują się żadne przeszkody. 3. Urządzenie powinno być przenoszone w oryginalnym opakowaniu. 4. Podnosząc urządzenie zawsze używaj ochraniaczy, aby uniknąć zniszczenia pasów i zwróć szczególną uwagę na balans w ciężkości urządzenia. 53

x średnica 1500 x 670 Ciężar 125 kg Napięcie zasilania 230V Króćce przyłączeniowe 1 GW Przyłącze kondensatu 12mm Nominalny pobór mocy 600 W Ciśnienie robocze 6 bar Średnia moc grzewcza pompy ciepła

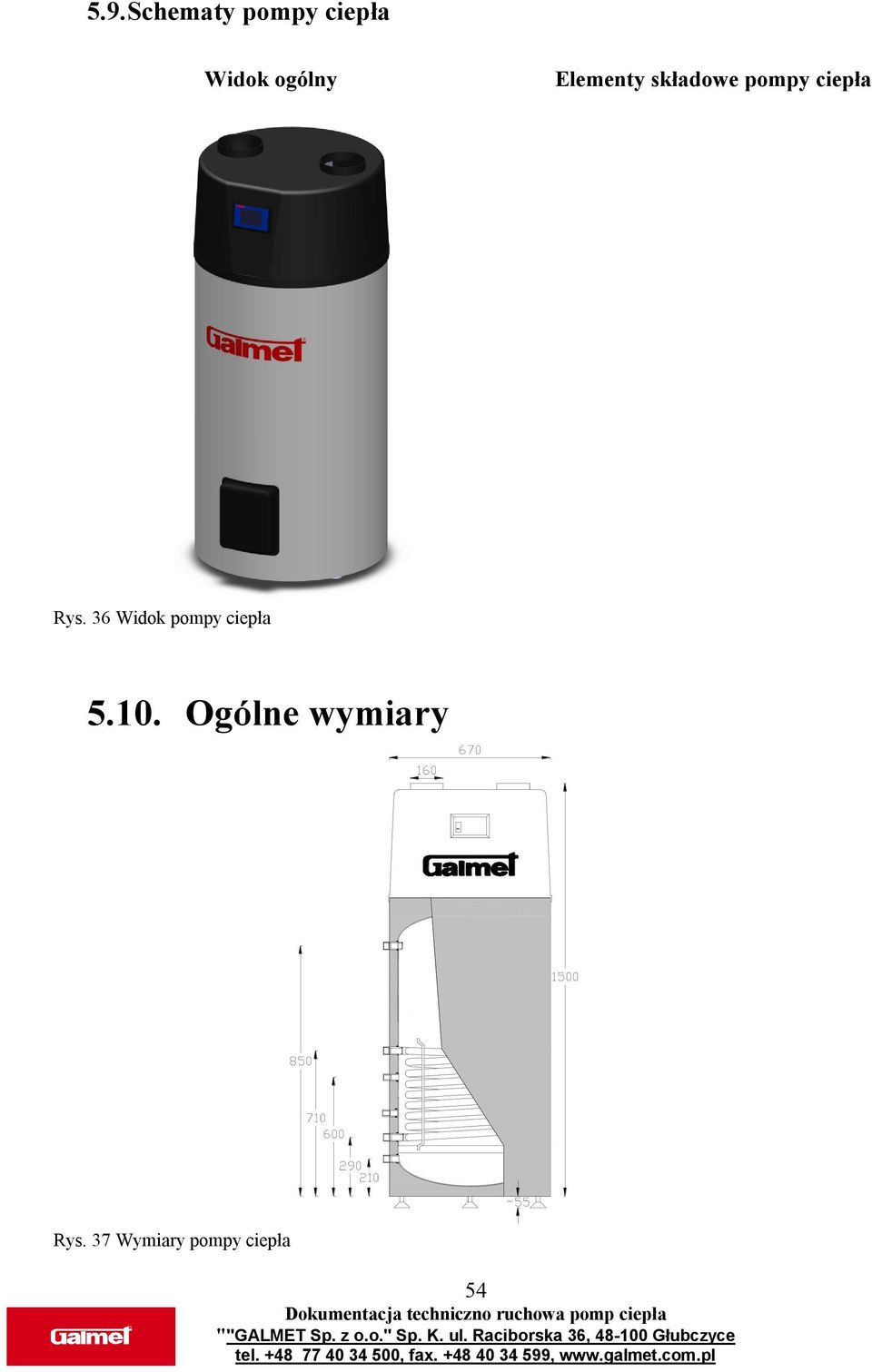

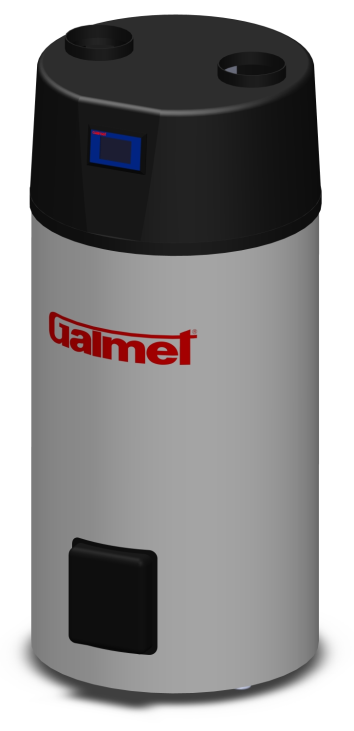

5 Schematy pompy ciepła Widok ogólny Elementy składowe pompy ciepła Rys. 36 Widok pompy ciepła Ogólne wymiary Rys. 37 Wymiary pompy ciepła 54

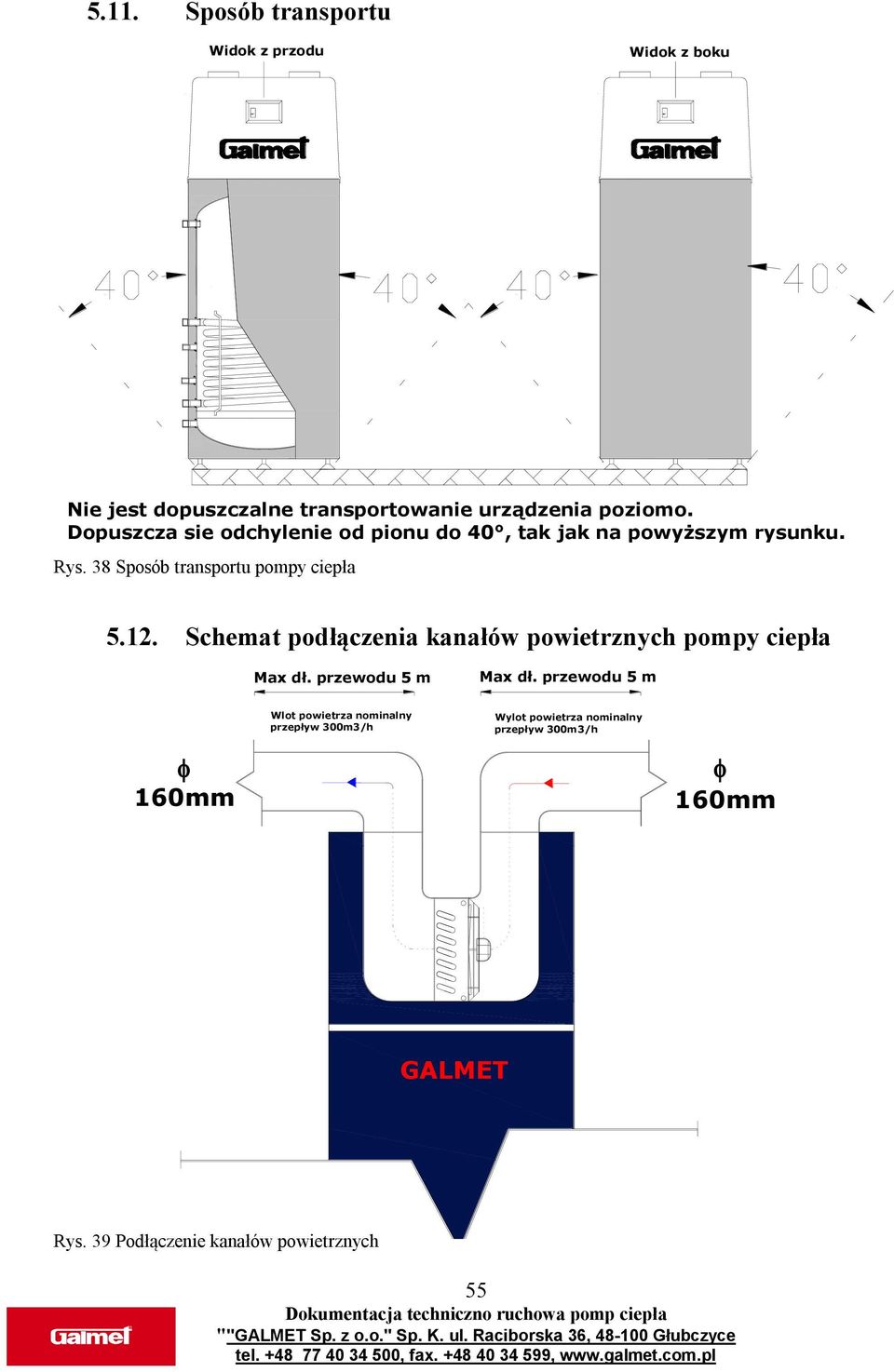

6 Sposób transportu Sposób transportu Widok z przodu Widok z boku Nie jest dopuszczalne transportowanie urządzenia poziomo. Dopuszcza sie odchylenie od pionu do 40, tak jak na powyższym rysunku. Rys. 38 Sposób transportu pompy ciepła Schemat podłączenia kanałów powietrznych pompy ciepła Max dł. przewodu 5 m Max dł. przewodu 5 m Wlot powietrza nominalny przepływ 300m3/h Wylot powietrza nominalny przepływ 300m3/h 160mm 160mm GALMET Rys. 39 Podłączenie kanałów powietrznych 55

Dopuszcza sie odchylenie od pionu do 40, tak jak na powyższym rysunku. Rys. 38 Sposób transportu pompy ciepła 5.12.

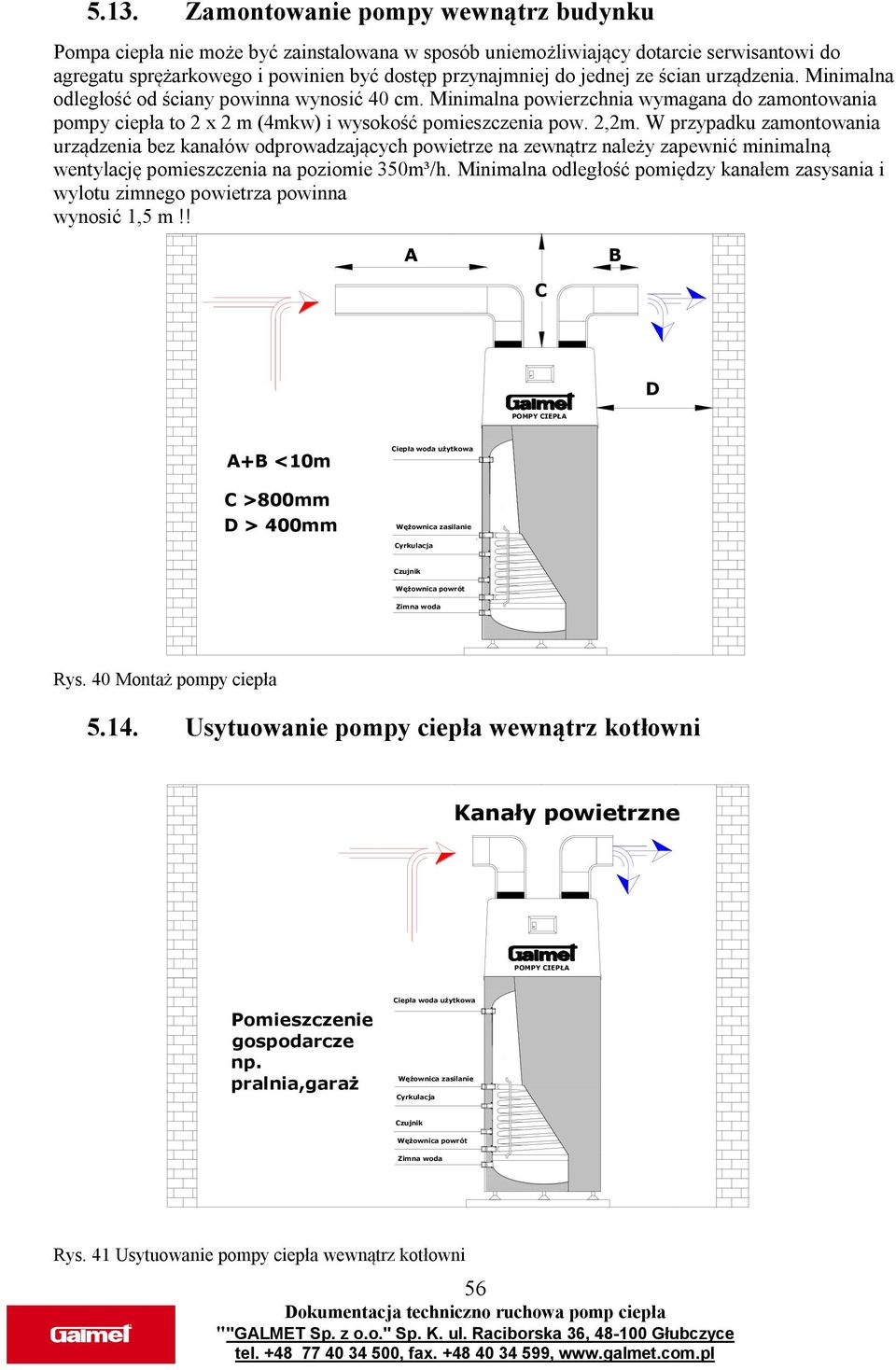

7 Zamontowanie pompy wewnątrz budynku Pompa ciepła nie może być zainstalowana w sposób uniemożliwiający dotarcie serwisantowi do agregatu sprężarkowego i powinien być dostęp przynajmniej do jednej ze ścian urządzenia. Minimalna odległość od ściany powinna wynosić 40 cm. Minimalna powierzchnia wymagana do zamontowania pompy ciepła to 2 x 2 m (4mkw) i wysokość pomieszczenia pow. 2,2m. W przypadku zamontowania urządzenia bez kanałów odprowadzających powietrze na zewnątrz należy zapewnić minimalną wentylację pomieszczenia na poziomie 350m³/h. Minimalna odległość pomiędzy kanałem zasysania i wylotu zimnego powietrza powinna wynosić 1,5 m!! A B C D POMPY CIEPŁA A+B <10m C >800mm D > 400mm Ciepła woda użytkowa Wężownica zasilanie Cyrkulacja Czujnik Wężownica powrót Zimna woda Rys. 40 Montaż pompy ciepła Usytuowanie pompy ciepła wewnątrz kotłowni Kanały powietrzne POMPY CIEPŁA Pomieszczenie gospodarcze np. pralnia,garaż Ciepła woda użytkowa Wężownica zasilanie Cyrkulacja Czujnik Wężownica powrót Zimna woda Rys. 41 Usytuowanie pompy ciepła wewnątrz kotłowni 56

ścian urządzenia. Minimalna odległość od ściany powinna wynosić 40 cm. Minimalna powierzchnia wymagana do zamontowania pompy ciepła to 2 x 2 m (4mkw) i wysokość pomieszczenia pow. 2,2m.

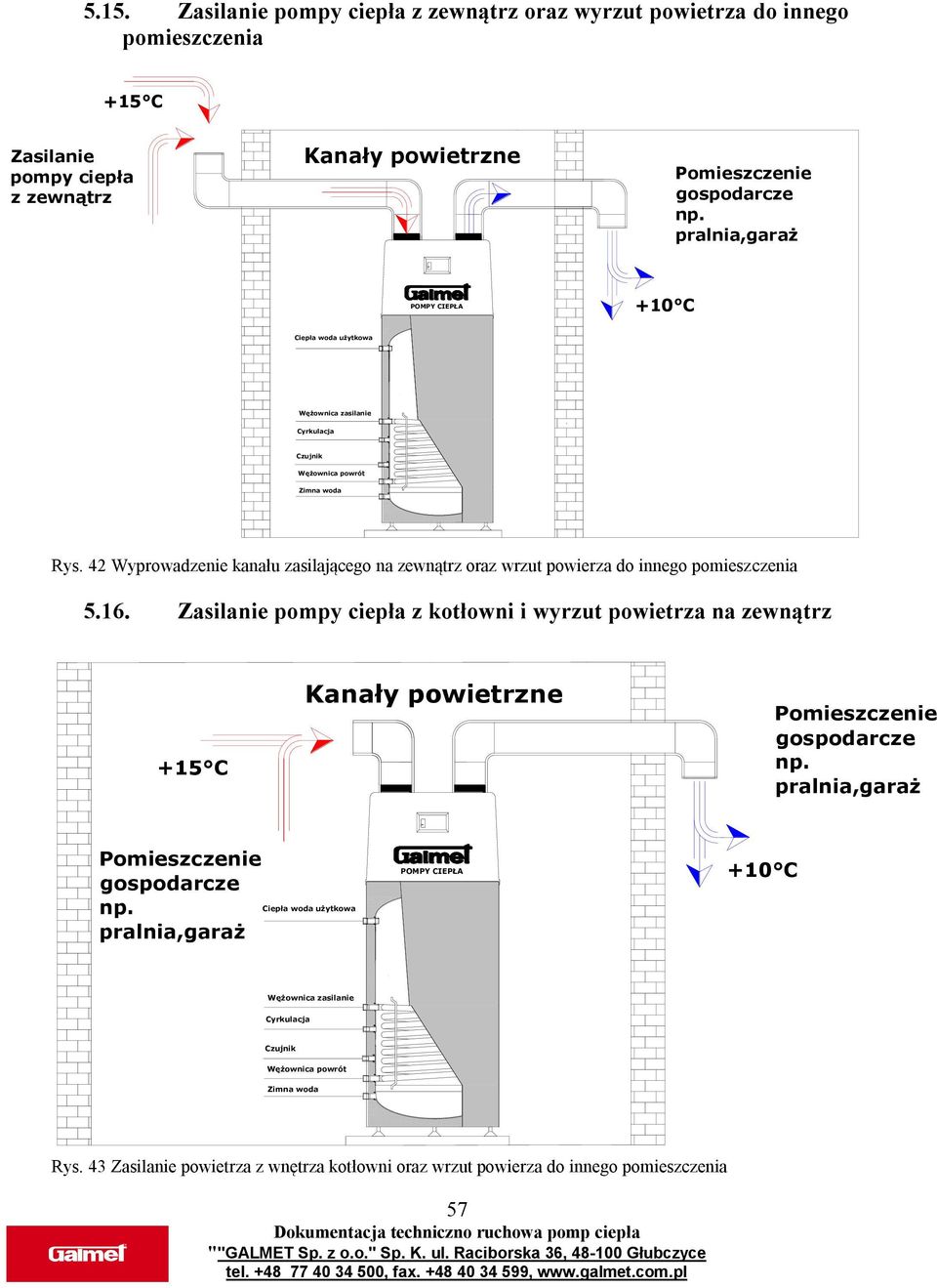

8 Zasilanie pompy ciepła z zewnątrz oraz wyrzut powietrza do innego pomieszczenia +15 C Zasilanie pompy ciepła z zewnątrz Kanały powietrzne Pomieszczenie gospodarcze np. pralnia,garaż POMPY CIEPŁA +10 C Ciepła woda użytkowa Wężownica zasilanie Cyrkulacja Czujnik Wężownica powrót Zimna woda Rys. 42 Wyprowadzenie kanału zasilającego na zewnątrz oraz wrzut powierza do innego pomieszczenia Zasilanie pompy ciepła z kotłowni i wyrzut powietrza na zewnątrz +15 C Kanały powietrzne Pomieszczenie gospodarcze np. pralnia,garaż Pomieszczenie gospodarcze np. pralnia,garaż Ciepła woda użytkowa POMPY CIEPŁA +10 C Wężownica zasilanie Cyrkulacja Czujnik Wężownica powrót Zimna woda Rys. 43 Zasilanie powietrza z wnętrza kotłowni oraz wrzut powierza do innego pomieszczenia 57

42 Wyprowadzenie kanału zasilającego na zewnątrz oraz wrzut powierza do innego pomieszczenia 5.16.

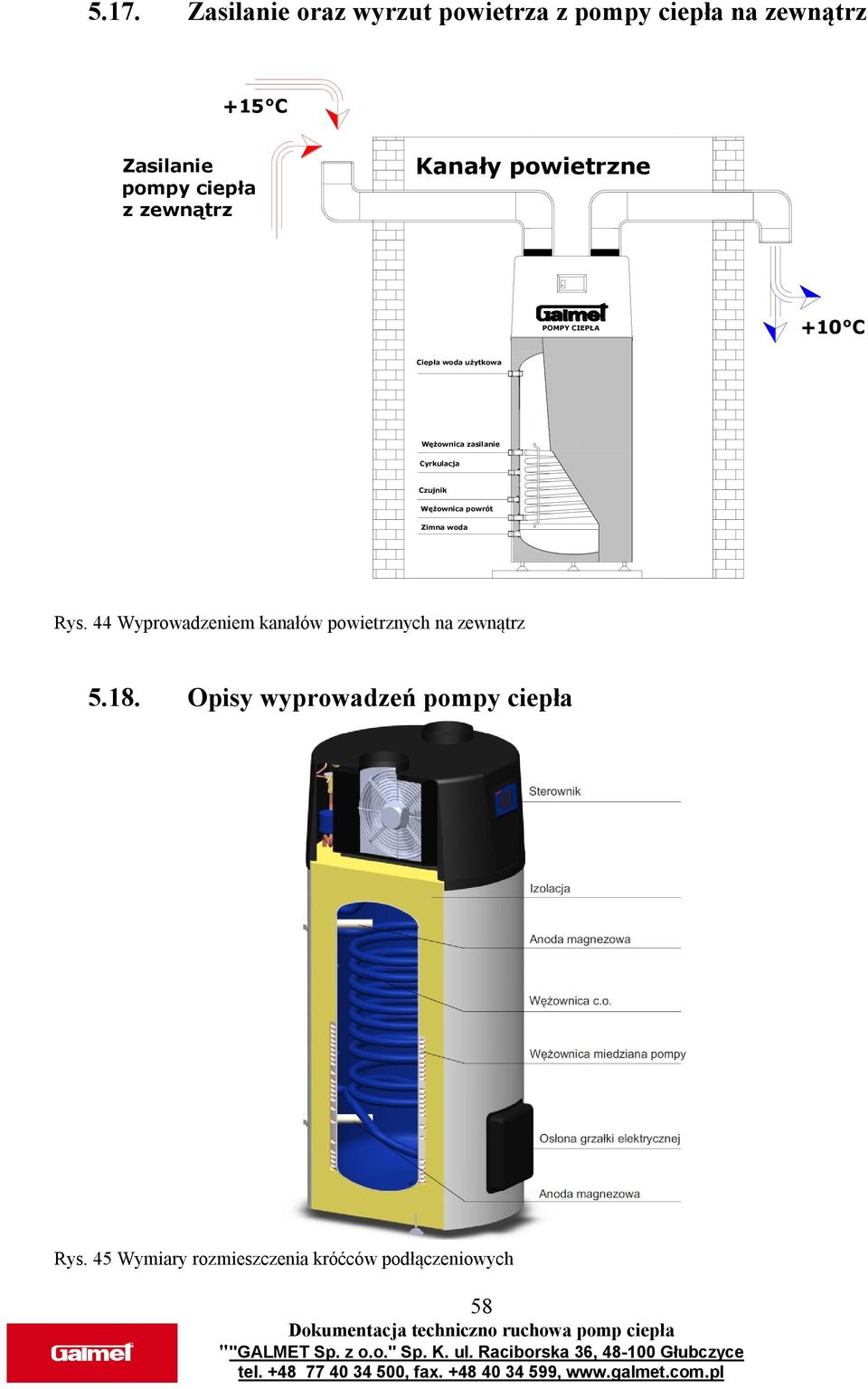

9 Zasilanie oraz wyrzut powietrza z pompy ciepła na zewnątrz +15 C Zasilanie pompy ciepła z zewnątrz Kanały powietrzne POMPY CIEPŁA +10 C Ciepła woda użytkowa Wężownica zasilanie Cyrkulacja Czujnik Wężownica powrót Zimna woda Rys. 44 Wyprowadzeniem kanałów powietrznych na zewnątrz Opisy wyprowadzeń pompy ciepła Rys. 45 Wymiary rozmieszczenia króćców podłączeniowych 58

zewnątrz Kanały powietrzne POMPY CIEPŁA +10 C Ciepła woda użytkowa Wężownica zasilanie

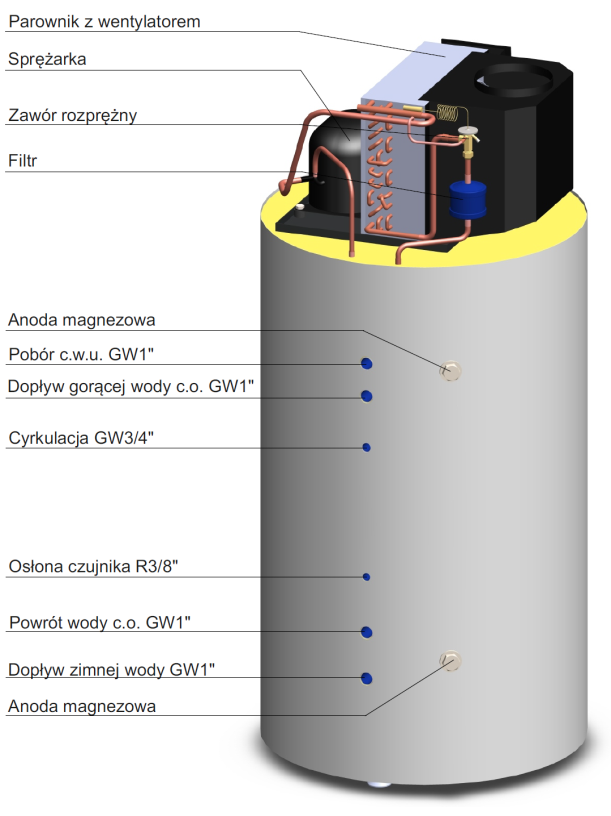

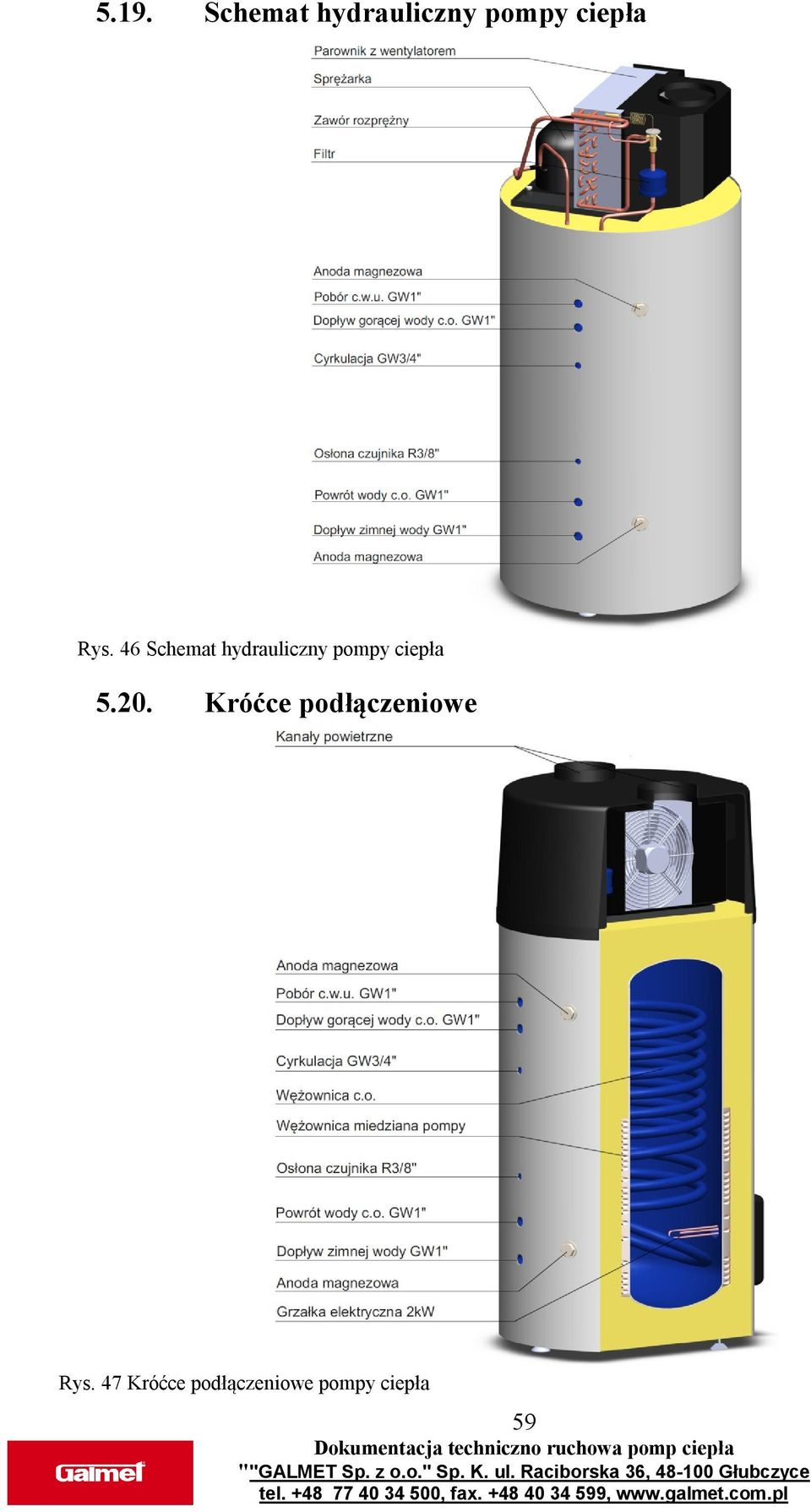

10 5.19. Schemat hydrauliczny pompy ciepła Rys. 46 Schemat hydrauliczny pompy ciepła Króćce podłączeniowe Rys. 47 Króćce podłączeniowe pompy ciepła 59

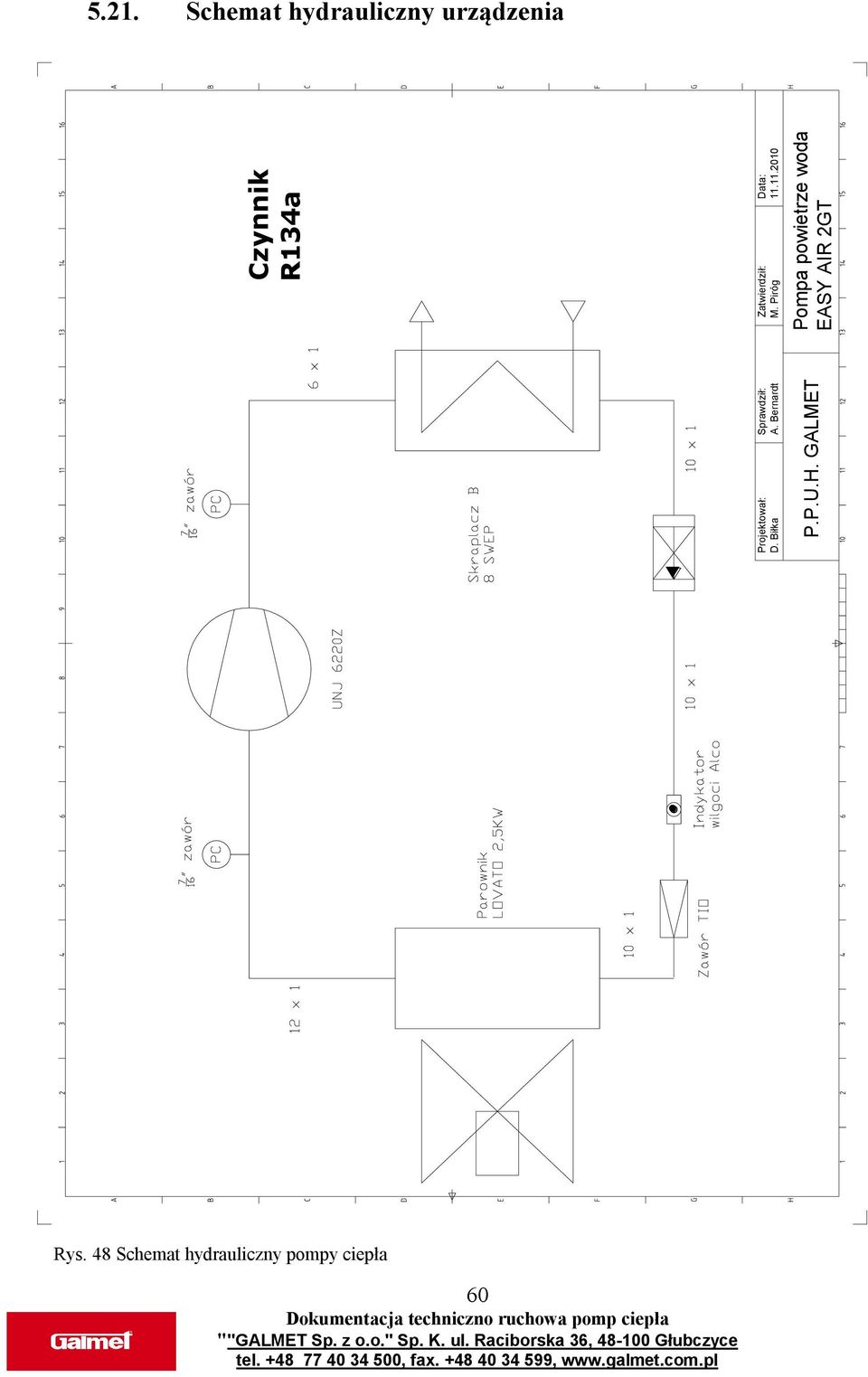

11 Projektował: D. Biłka Sprawdził: A. Bernardt P.P.U.H. GALMET Zatwierdził: M. Piróg Czynnik R134a Data: Pompa powietrze woda EASY AIR 2GT Schemat hydrauliczny urządzenia Rys. 48 Schemat hydrauliczny pompy ciepła 60

11.2010 Pompa powietrze woda EASY AIR 2GT 5.21.

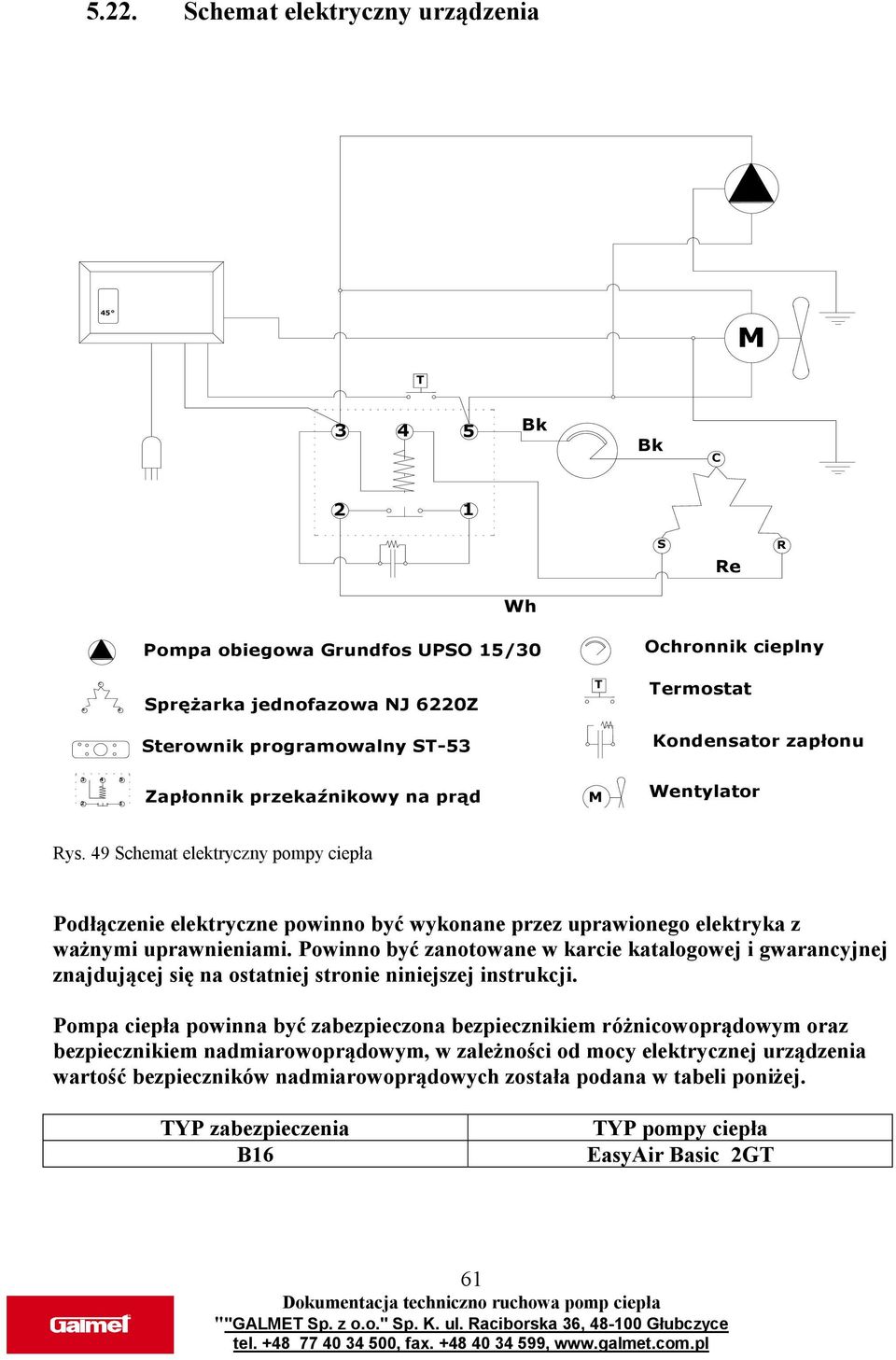

12 5.22. Schemat elektryczny urządzenia 45 M T Bk Bk C 2 1 S Re R Wh Pompa obiegowa Grundfos UPSO 15/30 Ochronnik cieplny S C R Sprężarka jednofazowa NJ 6220Z T Termostat Sterownik programowalny ST-53 Kondensator zapłonu Zapłonnik przekaźnikowy na prąd M Wentylator Rys. 49 Schemat elektryczny pompy ciepła Podłączenie elektryczne powinno być wykonane przez uprawionego elektryka z ważnymi uprawnieniami. Powinno być zanotowane w karcie katalogowej i gwarancyjnej znajdującej się na ostatniej stronie niniejszej instrukcji. Pompa ciepła powinna być zabezpieczona bezpiecznikiem różnicowoprądowym oraz bezpiecznikiem nadmiarowoprądowym, w zależności od mocy elektrycznej urządzenia wartość bezpieczników nadmiarowoprądowych została podana w tabeli poniżej. TYP zabezpieczenia B16 TYP pompy ciepła EasyAir Basic 2GT 61

49 Schemat elektryczny pompy ciepła Podłączenie elektryczne powinno być wykonane przez uprawionego elektryka z ważnymi uprawnieniami.
