1 INSTRUKCJA monta u blach trapezowych 1

2 Blachy Blachy trapezowe trapezowe 1. Przedmiot instrukcji. Rodzaj materia³u. Przedmiotem instrukcji s¹ wytyczne monta u blach trapezowych produkowanych przez firmê BLACHY PRUSZYÑSKI, rys. 1. W przyjêtym przez producenta kodzie oznaczeñ blach liczby w symbolach handlowych oznaczaj¹ wysokoœæ przeprofilowania a litery za liczbami rodzaje pow. ok. Litera P blachy powlekane cynkiem i pow³okami organicznymi, OC blachy powlekane tylko cynkiem. AZ blachy powlekane tylko aluzynkiem. Blachy trapezowe powlekane lakierami ochronnymi i aluzynkowe: Profil: T6, T8, T14, T18, T20, T35E, T40, T45, T50, T55, T60, T135, T150 i T160. Blachy trapezowe ocynkowane: Profil: T6, T8, T14, T16, T18, T35, T40, T45, T50, T55, T60, T135, T150 i T160 produkowane s¹ z blach p³askich metoda giêcia na zimno w gatunku DX51D wg PN-EN 10142:1997 o gruboœci 0,5-1,50 mm. Powierzchnia blach stalowych zabezpieczona jest warstw¹ cynku Z275, aluzynku lub warstw¹ cynku z pow³ok¹ poliestrow¹ o gruboœci 15 µm, 25 µm i 35 µm lub puralow¹ o gruboœci 50 µm. Produkty j.w. dopuszczone s¹ do stosowania w budownictwie aprobat¹ ITB nr AT /2006, nr AT / Przeznaczenie, zakres i warunki stosowania. Profilowane blachy stalowe powlekane mog¹ byæ stosowane do wykonywania pokryæ i przekryæ dachowych oraz obudowy œcian w obiektach zlokalizowanych na terenach o agresywnoœci korozyjnej okreœlonej w normie PN-71/H-04651: powlekane wielowarstwowo (P) B,L,U, powlekane jednowarstwowo pow³oka cynkowa (OC) B i L, powlekane jednowarstwowo pow³oka cynkowa i zabezpieczone antykorozyjnymi zestawami malarskimi wg zakresu okreœlonego w normach i aprobatach dotycz¹cych zestawów malarskich. Zastosowanie i sposób wykonywania elementów budowli z blach trapezowych j.w. powinny byæ zgodne z projektami technicznymi opracowanymi z uwzglêdnieniem obowi¹zujacych norm i przepisów techniczno-budowlanych oraz zaleceniami wynikaj¹cymi z niniejszej instrukcji Transport i przechowywanie blach trapezowych. 2 Samochód powinien posiadaæ otwarta platformê u³atwiaj¹c¹ za³adunek jak i roz³adunek, dostosowana do d³ugoœci zamówionych arkuszy (blachy nie powinny wystawaæ poza burtê auta). Przewo ¹c blachy nale y bezwzglêdnie zabezpieczyæ je przed przesuwaniem i zamoczeniem (blachy ocynkowane i aluzynkowane). Roz³adunek powinien byæ przeprowadzony specjalistycznym sprzêtem lub przez odpowiednia iloœæ osób tzn. przy d³ugich arkuszach (ok. 6 mb) powinno uczestniczyæ 6 osób, po 3 z ka dej strony. Nie wolno ci¹gn¹æ jednego arkusza po drugim ani po ziemi. W przypadku powstania otaræ i zadrapañ nale y zamalowaæ je farb¹ zaprawkow¹. Najodpowiedniejszy jest roz³adunek w opakowaniach producenta przy u yciu urz¹dzeñ mechanicznych. Blachy sk³adowane w pakietach i krêgach nie mog¹ byæ przechowywane na wolnym powietrzu lub w pomieszczeniach nara- onych na dzia³anie wilgoci i zmiennych temperatur. Szczególn¹ uwagê nale y zwróciæ na roz³adunek w warunkach zimowych i magazynowanie w ogrzewanych magazynach. Na skutek znacznej ró nicy temperatur pomiêdzy blachami wytr¹ca siê woda, która prowadzi do powstania odparzeñ. Blachy powinno siê przechowywaæ w suchych i przewiewnych pomieszczeniach. Paczek nie wolno uk³adaæ bezpoœrednio na ziemi, lecz na klockach o wysokoœci oko³o 20 cm. Blachy zamoczone w czasie transportu lub sk³adowane w nieodpowiednich warunkach nale y wysuszyæ, nastêpnie prze³o yæ arkusze odpowiednimi przek³adkami tak, aby umo liwiæ swobodn¹ cyrkulacjê powietrza. Po wysuszeniu blachy ocynkowane (aluzynkowe) nale y przejrzeæ i pokryæ warstw¹ oleju konserwuj¹cego. Blachy przeznaczone do d³u szego sk³adowania nale y przejrzeæ, a blachy ocynkowane (aluzynkowe) pokryæ warstwa oleju konserwuj¹cego. Blachy powlekane w opakowaniach fabrycznych nie powinny byæ sk³adowane d³u ej ni 3 tygodnie od daty produkcji. Po tym czasie opakowa-

3 nie nale y rozci¹æ, a arkusze prze³o yæ przek³adankami umo liwiaj¹cymi swobodn¹ cyrkulacjê powietrza. Paczki powinny byæ u³o one ze spadkiem, aby w przypadku zawilgocenia wody sp³ywa³y po powierzchni arkuszy. Maksymalny czas magazynowania nie powinien trwaæ d³u ej ni 6 miesiêcy od daty produkcji pod rygorem utraty gwarancji. Przestrzeganie powy szych zasad pozwoli uchroniæ blachy przed odbarwieniami oraz odparzeniami (bia³y nalot). Firma PRUSZYÑSKI nie bierze odpowiedzialnoœci za wyst¹pienie korozji na blachach przechowywanych niezgodnie z powy szymi zasadami. Rys. 1 Profile blach trapezowych Objaœnienia symboli: P - blachy powlekane AZ - aluzynk OC - ocynk UWAGA: Profile dachowe uzyskuje siê, gdy strona A pokryta jest pow³ok¹ dekoracyjn¹ B pokryta jest lakierem podk³adowo-ochronnym W przeciwnym przypadku uzyskujemy profil elewacyjny. 3

4 Blachy Blachy trapezowe trapezowe 3. Pokrycia dachowe w budownictwie mieszkaniowym i u ytecznoœci publicznej Rodzaje podk³adów: Rys. 2 Podk³ad bezpoœredni 1 - kontr³ata 2 - ³ata Odleg³oœci pomiêdzy ³atami L powinien okreœlaæ projekt techniczny. Je eli projekt ich nie okreœla mo na posi³kowaæ siê poni szym wzorem lub skorzystaæ z opracowanych przez firmê Pruszyñski tabel noœnoœci. gdzie: L - rozpiêtoœæ przês³a czyli odleg³oœæ pomiêdzy podporami, ³atami (m) p - obci¹ enie dachu (kn/m 2 ) t - gruboœæ rdzenia blachy trapezowej (mm) h - wysokoœæ blachy trapezowej (mm) Wysokoœæ potrzebnej blachy trapezowej mo na wyliczyæ ze wzoru: Rys. 3 Zastosowanie rozwi¹zañ konstrukcji dachowych w budownictwie mieszkaniowym 1. Podk³ad bezpoœredni drewniany: rys 2. (pe³ne deskowanie) kontr³aty najczêœciej o przekroju mm (mocowane w rozstawie co ok. 60 cm do krokwi, przy czym co druga kontr³ata powinna pokrywaæ siê z krokwi¹) ³aty najczêœciej o wymiarach mm przy rozstawie krokwi do 70 cm, mm przy rozstawach krokwi cm. Drewno powinno byæ min. kl. II dobrze zaimpregnowane. aty mocowane s¹ do krokwi poprzez kontr³aty gwoÿdziami 3,5 80 lub Podk³ad bezpoœredni metalowy: kontr³aty, ³aty, najczêœciej wykonywany z kszta³towników cienkoœciennych o grub. 0,7 mm stalowych ocynkowanych o przekroju ceowym, zetowym lub kapeluszowym. UWAGA! Odleg³oœæ pomiêdzy ³atami (czyli podparciami blachy trapezowej) powinna wynikaæ z projektu technicznego. Je eli projekt tego nie okreœla mo na odleg³oœci L wyliczyæ ze wzoru jak pod rys. 2. Zastosowanie kontr³at i ³at gwarantuje uzyskanie koniecznej dla prawid³owego funkcjonowania pokrycia metalowego, pustki powietrznej, poprzez któr¹ odprowadzana jest para wodna (wilgoæ) pochodz¹ca z wnêtrza obiektu. Wielkoœæ szczeliny przy okapie oraz przy kalenicy powinna wynosiæ 200 cm 2 /mb okapu i kalenicy. 3. Podk³adem poœrednim jest konstrukcja wiêÿby dachowej rys. 3, na któr¹ wp³yw ma rodzaj zastosowania FWK oraz ewentualne deskowanie dachu, a tak e zastosowanie lub nie, ocieplenia. Na rys. 3. przedstawiono najczêœciej stosowane rozwi¹zania konstrukcji dachowych. W przypadku nowych rozwi¹zañ, gdzie dach jest nieodeskowany a zastosowana FWK posiada wysok¹ paroprzepuszczalnoœæ (powy ej 1000 g/m 2 24 godz. lub Sd poni ej 0,3 m) warstwa ocieplenia montowana pomiêdzy krokwiami mo e siê stykaæ z FWK. Wówczas do ocieplenia wykorzystywana jest ca³a wysokoœæ krokwi a FWK mo na montowaæ przek³adaj¹c j¹ przez kalenicê. Eliminuje to stosowanie uszczelek pod kalenicami. 4 FWK folia wstêpnego krycia (dachowa, paroprzepuszczalna).

5 Zastosowanie w tych rozwi¹zaniach FWK o niskiej paroprzepuszczalnoœci lub odeskowania dachu z warstw¹ papy wymusza koniecznoœæ zastosowania dodatkowej pustki powietrznej pomiêdzy FWK a ociepleniem lub pod deskowaniem. W takim przypadku nie nale y zamykaæ linii kalenicy foli¹ za³o on¹ przez kalenicê lecz pozostawiæ tam szczelinê wielkoœci 5 10 cm. Z kolei dach deskowy wymaga zastosowania kominków wentylacyjnych w pobli u kalenicy (w iloœci 1 szt. o œrednicy 10 cm na m 2 po³aci dachowej). Dodatkowa pustka powietrzna powinna wynosiæ 2 4 cm. Wadami tych rozwi¹zañ s¹: pomniejszenie izolacyjnoœci warstwy ocieplaj¹cej na skutek jej przewiewania, gorsze wykorzystywanie wysokoœci krokwi pod gruboœæ izolacji, koniecznoœæ stosowania kominków wentylacyjnych lub kratek bocznych (w rozwi¹zaniach, gdzie poddasze jest nie u ytkowe), koniecznoœæ stosowania od strony ciep³ej paroizolacji z dodatkowa warstwa folii aluminiowej, trudnoœci z uzyskaniem szczeliny przy okapie. Przy instalowaniu folii dachowych nale y przestrzegaæ zaleceñ producenta zwracaj¹c szczególna uwagê na sposób postêpowania przy otworach pod okna dachowe i kominy. Niezale nie od sposobu instalacji ocieplenia, od strony ciep³ej powinna byæ zainstalowana folia paroizolacyjna, a jej ³¹czenia klejone taœmami samoprzylepnymi. Zasada jest by folie paroizolacyjne polietylenowe (PE) stosowaæ tam, gdzie zainstalowana jest FWK o wysokiej paroprzepuszczalnoœci, natomiast tam, gdzie jest FWK o niskiej paroprzepuszczalnoœci na paroizolacjê stosowaæ foliê z dodatkowa warstwa metalu (Al). Zestawienie rozwi¹zañ konstrukcji dachowych w budownictwie mieszkaniowym. 1. Dach nieodeskowany, poddasze nie zamieszka³e, FWK o wysokiej paroprzepuszczalnoœci, która mo e siê stykaæ z warstwa ocieplaj¹c¹, montowana do krokwi, kontr³aty, ³aty. 2. Dach nieodeskowany, poddasze zamieszka³e. FWK o niskiej paroprzepuszczalnoœci wymusza koniecznoœæ stosowania pustki powietrznej nad warstwa ocieplaj¹c¹, kontr³aty, ³aty. 3. Dach odeskowany, poddasze zamieszka³e. FWK mo e stanowiæ papa lub folia zimna pomiêdzy deskowaniem a ociepleniem konieczna jest pustka powietrzna kontr³aty, ³aty. 4. Dach nieodeskowany, poddasze nie zamieszka³e. FWK niskoprzepuszczalna zimna montowana ze zwisem to rozwi¹zanie dopuszczone jest tylko tam, gdzie ocieplenie u³o one jest na stropie, bez kontr³at, ³aty. 5. Dach odeskowany, poddasze zamieszka³e, FWK stanowi papa TopVent 02 NSK (Bader) gdy tylko na niej mo na bezpoœrednio montowaæ blachy trapezowe bez kontr³at i ³at. konieczna jest pustka powietrzna. 5

6 Blachy Blachy trapezowe trapezowe 3.2. Pochylenia po³aci dachowych (wg PN-99/B-02361) SPOSÓB POKRYCIA Blachy trapezowe ocynkowane oraz ocynkowane i powlekane o wysokoœci profilu > 35 mm Blachy j.w. o wysokoœci profilu < 35 mm Blachy trapezowe aluminiowe o wysokoœci profilu ³ 35 mm (2.) Blachy j.w. lecz o wysokoœci profilu < 35 mm (2.) WARTOŒÆ POCHYLENIA PO ACI DACHOWYCH ZALECANE POCHYLENIE h:a a % % 0, > 10 0, > 10 0, > 15 0, > Pochylenia dotycz¹ce pokryæ bez styków poprzecznych lub o zak³adach poprzecznych nie mniejszych ni : 300 mm w przypadku pochyleñ po³aci do 10%, 200 mm w przypadku pochyleñ po³aci 10 15%, 150 mm w przypadku pochyleñ po³aci powy ej 15% 2. Pochylenia dotycz¹ pokryæ bez styków poprzecznych lub o zak³adach poprzecznych nie mniejszych ni : 300 mm w przypadku pochyleñ po³aci od 10 15% 200 mm w przypadku pochyleñ po³aci powy ej 15% Monta blach trapezowych. Rys. 4, 5 Rys. 4 ¹czenie arkuszy na d³ugoœci Rys. 5 Kierunek monta u 1. Blachy trapezowe mocowane s¹ do ³at (lub p³atwi w konstrukcjach stalowych) ³¹cznikami (najczêœciej wkrêtami samowierc¹cymi) stosowanymi tylko w przypadku u³o enia na blasze trapezowej ocieplenia i wodoszczelnej warstwy wierzchniej. Iloœæ mocowañ powinien okreœlaæ projekt techniczny. Jeœli tego nie podaje nale y przyjmowaæ, e w pasach krawêdziowych rys. 5.1, które wg PN-77/B wynosz¹ od 1 2 m iloœæ mocowañ powinna wynosiæ: min. 8/m 2 a strefach œrodkowych: min. 5/m Kierunek monta u powinien byæ zawsze przeciwny do kierunku wiatru najczêœciej wiej¹cego w danej okolicy. 3. Mocowanie blach trapezowych na zak³adach poprzecznych powinno byæ na ka dej dolnej fali na 2/5 3/5 d³ugoœci zak³adu. Rys ¹czenie na ka dej fali j.w. powinno byæ równie na ³atach: przyokapowej i przykalenicowej. 6 szerokoœæ strefy naro nej: 1 m; 0,1 m; 2 m

7 5. Blachy trapezowe o wysokoœci powy ej 35 mm powinny byæ ³¹czone w górnej fali na po³¹czeniach wzd³u nych min. co 60 cm. Rys Blachy trapezowe montuje siê na po³aci dachowej w taki sposób by tworzy³y z lini¹ okapu k¹t prosty (90 ). Linia okapu, któr¹ wyznaczamy przy pomocy linki lub listwy oporowej stanowi zawsze bazê do k³adzenia kolejnych arkuszy blach. Wszelkie b³êdy po³aci dachowych eliminujemy przykrywaj¹c wszystkie krawêdzie dachu obróbkami blacharskimi Monta obróbek Na rys. 6 przedstawione s¹ typowe obróbki blacharskie oferowane z blach tego samego gatunku, koloru i rodzaju pow³oki co arkusze blach trapezowych. Obróbki blacharskie wykonywane s¹ równie z arkuszy blach p³askich bezpoœrednio na budowie przez monta ystów pokrycia. UWAGA! Niedopuszczalne jest stosowanie jakichkolwiek obróbek blacharskich (w tym czap kominowych, rzygaczy rynnowych itp.) z blach miedzianych na dachach i elewacjach krytych blachami ocynkowanymi lub lakierowymi. Obróbki blacharskie musz¹ spe³niæ dwa podstawowe zadania: 1. zapewniæ szczelnoœæ pokrycia w miejscach za³amañ i krawêdzi po³aci dachowych, 2. zapewniæ estetykê pokrycia i elewacji poprzez zatuszowanie b³êdów poprzednich ekip budowlanych. Rys. 6 Typowe obróbki blacharskie Obróbka przyœcienna Pas podrynnowy Rynna koszowa g³êboka Bariera œniegowa Wiatrownica boczna Rynna koszowa p³ytka Kalenica sto kowa Kalenica prosta Wiatrownica górna Pas nadrynnowy 7

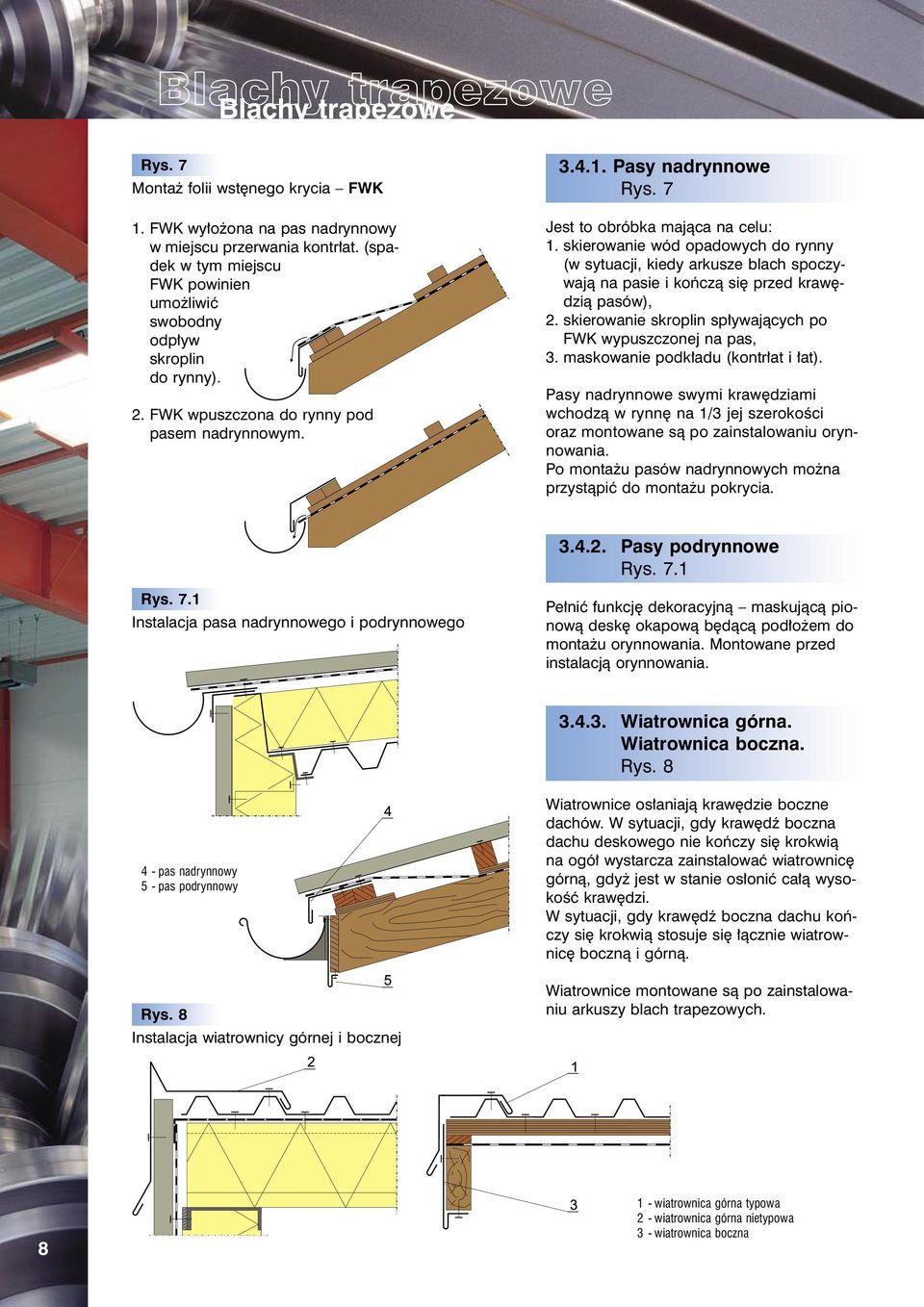

8 Blachy Blachy trapezowe trapezowe Rys. 7 Monta folii wstênego krycia FWK 1. FWK wy³o ona na pas nadrynnowy w miejscu przerwania kontr³at. (spadek w tym miejscu FWK powinien umo liwiæ swobodny odp³yw skroplin do rynny). 2. FWK wpuszczona do rynny pod pasem nadrynnowym Pasy nadrynnowe Rys. 7 Jest to obróbka maj¹ca na celu: 1. skierowanie wód opadowych do rynny (w sytuacji, kiedy arkusze blach spoczywaj¹ na pasie i koñcz¹ siê przed krawêdzi¹ pasów), 2. skierowanie skroplin sp³ywaj¹cych po FWK wypuszczonej na pas, 3. maskowanie podk³adu (kontr³at i ³at). Pasy nadrynnowe swymi krawêdziami wchodz¹ w rynnê na 1/3 jej szerokoœci oraz montowane s¹ po zainstalowaniu orynnowania. Po monta u pasów nadrynnowych mo na przyst¹piæ do monta u pokrycia Pasy podrynnowe Rys. 7.1 Rys. 7.1 Instalacja pasa nadrynnowego i podrynnowego Pe³niæ funkcjê dekoracyjn¹ maskuj¹c¹ pionow¹ deskê okapow¹ bêd¹c¹ pod³o em do monta u orynnowania. Montowane przed instalacj¹ orynnowania Wiatrownica górna. Wiatrownica boczna. Rys pas nadrynnowy 5 - pas podrynnowy Rys. 8 Instalacja wiatrownicy górnej i bocznej Wiatrownice os³aniaj¹ krawêdzie boczne dachów. W sytuacji, gdy krawêdÿ boczna dachu deskowego nie koñczy siê krokwi¹ na ogó³ wystarcza zainstalowaæ wiatrownicê górn¹, gdy jest w stanie os³oniæ ca³¹ wysokoœæ krawêdzi. W sytuacji, gdy krawêdÿ boczna dachu koñczy siê krokwi¹ stosuje siê ³¹cznie wiatrownicê boczn¹ i górn¹. Wiatrownice montowane s¹ po zainstalowaniu arkuszy blach trapezowych wiatrownica górna typowa 2 - wiatrownica górna nietypowa 3 - wiatrownica boczna

9 Obróbki kominowe, Rys. 9, 9.1 Na rys. 9.1 zosta³ przedstawiony prawid³owy sposób zamontowania folii przy obróbce. Znaczenie ich jest szczególne, gdy wadliwe ich wykonanie jest Ÿród³em najczêœciej wystêpuj¹cych nieszczelnoœci pokrycia dachowego. Wersja I dotyczy obróbki komina zlokalizowanego w odleg³oœci mniejszej ni 1,5 m od kalenicy (monta obróbki komina pokazano na rys. 9.1). Wówczas pas obróbki za kominem wykonany z arkusza blachy p³askiej podchodzi bezpoœrednio pod obróbkê kalenicow¹. Wersja II dotyczy obróbki komina zlokalizowanego w po³aci dachowej powy ej 1,5 m od kalenicy. Wówczas fartuch obróbki za kominem jest przykryty arkuszem blachy trapezowej. Fartuchy boczne obróbki kominowej powinny zachodziæ poza dwa grzbiety fali blachy trapezowej. Do obróbki kominów stosuje siê równie samoprzylepne taœmy dekarskie. Wówczas obróbka blaszana komina pe³ni równie funkcjê dekoracyjna maskuj¹c¹ taœmê dekarska. Rys. 9 Przekrój dachu z kominem i poprawnie zamontowan¹ foli¹ dachow¹ 1 - folia dachowa wywiniêta na komin 2 - rynna z folii Rys. 9.1 Przyk³adowa obróbka komina 1 - dekarska taœma samoprzylepna 2 - uszczelnienie silikonem 9

10 Blachy Blachy trapezowe trapezowe Rynny koszowe. Rys. 10 Wystêpuj¹ na styku dwóch po³aci w miejscu tzw. koszy zlewnych. Ich zadaniem jest odprowadzenie wód deszczowych z dwóch po³aci dachowych. Montowane s¹ przed monta em arkuszy blach trapezowych. Rys. 10 Instalacja rynny koszowej Rys. 11 Instalacja bariery œniegowej 10

11 Bariery œniegowe. Rys.11 Rys. 12 Instalacja kalenic O zainstalowaniu barier œniegowych decyduj¹ lokalne warunki pogodowe oraz doœwiadczenia z eksploatacji obiektów wybudowanych w okolicy. W zale noœci od obfitoœci opadów, zmian pogodowych i ukszta³towania dachu montowane mog¹ byæ w jednym lub kilku szeregach w odleg³oœci ok. 1 m od okapu na wysokoœci podpory krokwi (mur³aty). W przypadku zamontowania barier œniegowych nale y wzi¹æ pod uwagê, e obci¹ enie po³aci dachowej od zwiêkszonej iloœci œniegu bêdzie wiêksza od 20 do 40% Kalenice. Rys.12 Kalenice (proste lub sto kowe) zabezpieczaj¹ grzbiet dachu oraz krawêdzie, gdzie spotykaj¹ siê dwie po³acie pod katem wypuk³ym. Zamontowanie kalenicy musi byæ tak rozwi¹zane, aby umo liwiæ pokryciu dachowemu oraz ociepleniu swobodne oddychanie poprzez jedn¹ lub dwie pustki powietrzne. 11

12 Blachy Blachy trapezowe trapezowe Obróbki przyœcienne, ogniomurowe i in. Rys. 13 Rys. 13 Przyk³ad obróbki dachu o zmiennym pochyleniu po³aci Obróbki przyœcienne, ogniomurowe, obróbki dachów jednospadowych i inne wykonuje siê najczêœciej na budowie z uwagi na wielkie zró nicowanie architektoniczne budowli w Polsce. Równie du e zró nicowanie wystêpuj¹cych obróbek ma miejsce w rozwi¹zaniach systemowych stalowych. Na ogó³ poszczególne systemy konstrukcyjne posiadaj¹ szczegó³owe opracowania i rozwi¹zania w tym obróbek blacharskich, mocowañ i stosowania poszczególnych materia³ów budowlanych. Przyk³ad obróbki ogniomuru oraz zastosowania obróbki przyœciennej UWAGA! Wszystkie obróbki os³aniaj¹ce krawêdzie dachów zlokalizowane s¹ w pasach krawêdziowych dachu, gdzie wystêpuj¹ najwiêksze obci¹ enia spowodowane ssaniem wiatru stad nale y je mocowaæ bardzo solidnie w odleg³oœci co ok. 33 cm Obróbki rur wywiewnych, wywietrzników, anten itp. Wszelkie elementy o przekroju ko³owym wystaj¹ce z dachu uszczelnia siê ko³nierzami uszczelniaj¹cymi. Podstawy tych ko³nierzy umo liwiaj¹ uformowanie siê do kszta³tu blachy pod³o a i dodatkowo uszczelniane s¹ silikonem i mocowane wkrêtami samowierc¹cymi. 12

13 4. Konstrukcyjne blachy trapezowe. Rys. 14 Konstrukcyjne blachy trapezowe to oddzielna grupa trapezów. Stosowanie ich znacznie upraszcza rozwi¹zania konstrukcyjne dachów, przekryæ i stropów, skraca czas budowy i obni a koszty. Stosowane s¹ g³ównie w rozwi¹zaniach systemowych zgodnie z zatwierdzonymi dokumentacjami technicznymi. Rys. 14 Przyk³ady zastosowania konstrukcyjnej blachy trapezowej Uk³ad pod³u ny Uk³ad poprzeczny 1 - blacha trapezowa konstrukcyjna (np. T135) 2 - blacha trapezowa profil dachowy 3 - zetownik zimnogiêty 4 - taœma g³usz¹co-uszczelniaj¹ca 5 - paroizolacja 6 - folia wstêpnego krycia o wysokiej paroprzepuszczalnoœci 13

14 Blachy Blachy trapezowe trapezowe 5. Pokrycia elewacyjne z blach trapezowych. Rys. 15 Pokrycia elewacyjne z blach trapezowych najczêœciej wystêpuj¹ w stalowym budownictwie halowym w rozwi¹zaniach ze œcianami ocieplonymi oraz zimnymi. Mocowane s¹ na ogó³ do rygli œciennych lub kaset. Na rys. 7.1, 8, 16, 17, 18 przedstawiono przyk³adowe rozwi¹zania wystêpuj¹cych tam obróbek t.j.: obróbki coko³owej rys. 16, obróbki okapowej rys. 7.1, wiatrownicy rys. 8, obróbek naro ników zewnêtrznych i wewnêtrznych rys. 17, obróbek otworów okiennych lub drzwiowych rys. 18. Zasady monta u poszczególnych warstw i materia³ów s¹ podobne jak przy monta u pokryæ dachowych. Rys. 15 Przyk³ad zastosowania blach trapezowych w lekkiej zabudowie stalowej 6. Pokrycia budynków inwentarskich. W budynkach inwentarskich, w których hodowane s¹ zwierzêta, panuje szczególnie agresywne œrodowisko. Wydzielaj¹ce siê z odchodów zwierz¹t gazy (np. metan, siarczek wodoru, amoniak itp.) w po³¹czeniu z par¹ wodn¹ tworz¹ roztwory o bardzo silnym dzia³aniu korozyjnym, dlatego bardzo istotn¹ spraw¹ jest nale yte rozwi¹zanie systemu wentylacyjnego tych pomieszczeñ. Zaniechanie tego mo e spowodowaæ znaczne skrócenie ywotnoœci przekryæ nawet o po³owê. Mo na tu wykorzystaæ zwyk³e sposoby wentylacji za pomoc¹ otworów bocznych, krat wentylacyjnych lub przewodów wprowadzonych w dach, z tym jednak, e szczególnie nale y zwracaæ uwagê na ewentualn¹ korozjê w pobli u wylotów. W œrodowiskach bardzo agresywnych zalecane jest stosowanie specjalistycznych pow³ok ochronnych dobranych zgodnie z przeznaczeniem i charakterystyk¹ danego obiektu. Rys. 16 Instalacja obróbki coko³owej 1 - blacha trapezowa elewacyjna 2 - blacha trapezowa œcienna (wewnêtrzna) 3 - taœma izolacyjna 4 - paroizolacja 5 - folia wstêpnego krycia o wysokiej paroprzepuszczalnoœci lub wiatroizolacja 14

15 Rys. 17 Przyk³ady zastosowania obróbek elewacyjnych rzut z góry naro nik wewnêtrzny Rys. 18 okno osadzone miêdzy elementami konstrukcyjnymi obiektu 1 - obróbka blacharska 2 - obróbka spodnia 3 - silikon naro nik zewnêtrzny 1 - obróbka zewnêtrzna 2 - obróbka wewnêtrzna 3 - element ceowy zimnogiêty, wzmacniaj¹cy 4 - silikon 7. Konserwacja. Dachy i elewacje z blach trapezowych w zasadzie nie wymagaj¹ specjalnych zabiegów konserwacyjnych. Nie mniej jednak konieczne jest: usuwanie z powierzchni dachu liœci, które gnij¹c powoduj¹ odbarwienie pow³oki organicznej blachy, usuwanie warstwy py³ów przemys³owych (np. pochodz¹cych z zak³adów wapiennych, cementowni hut i kopalñ), które wchodz¹c w reakcjê z wod¹ powoduj¹ uszkodzenie pow³oki organicznej blach. 8. Uwagi koñcowe. 1. Do ciêcia blach stalowych ocynkowanych i stalowych ocynkowanych pokrytych pow³okami organicznymi nale y stosowaæ no yce rêczne lub mechaniczne wibracyjne lub skakankowe. 2. Zabrania siê u ywania narzêdzi powoduj¹cych przy ciêciu uszkodzenie powierzchni ocynkowanej i powlekanej na skutek wydzielania siê ciep³a, t.j. szlifierki k¹towe. 3. Drobne uszkodzenia pow³oki podczas monta u mo na zamalowaæ farb¹ zaprawkow¹. Powierzchnia musi byæ oczyszczona z brudu i t³uszczu. 4. Stalowe wióry pozostaj¹ce po wierceniu ³¹czników musz¹ byæ usuniête za pomoc¹ miêkkiej zmiotki, gdy rdzewiej¹c powoduj¹ uszkodzenia powierzchni blach. Brud, który powstaje w czasie pracy powinien byæ usuniêty za pomoc¹ zwyczajnych œrodków myj¹cych. 15
