1 Roth Termostat zegarowy Basicline T Instrukcja montażu 1

2 Zawartość Legenda ikon Bezpieczeństwo Instrukcja dostępna jest na Zawartość Ważna informacja Dostawa Wstęp Na własny użytek Deklaracja zgodności Montaż Obsługa Ustawianie parametrów Uwagi instalatora Gwarancja Dostawa 1 x instrukcja montażu Śruby montażowe Basicline T 2

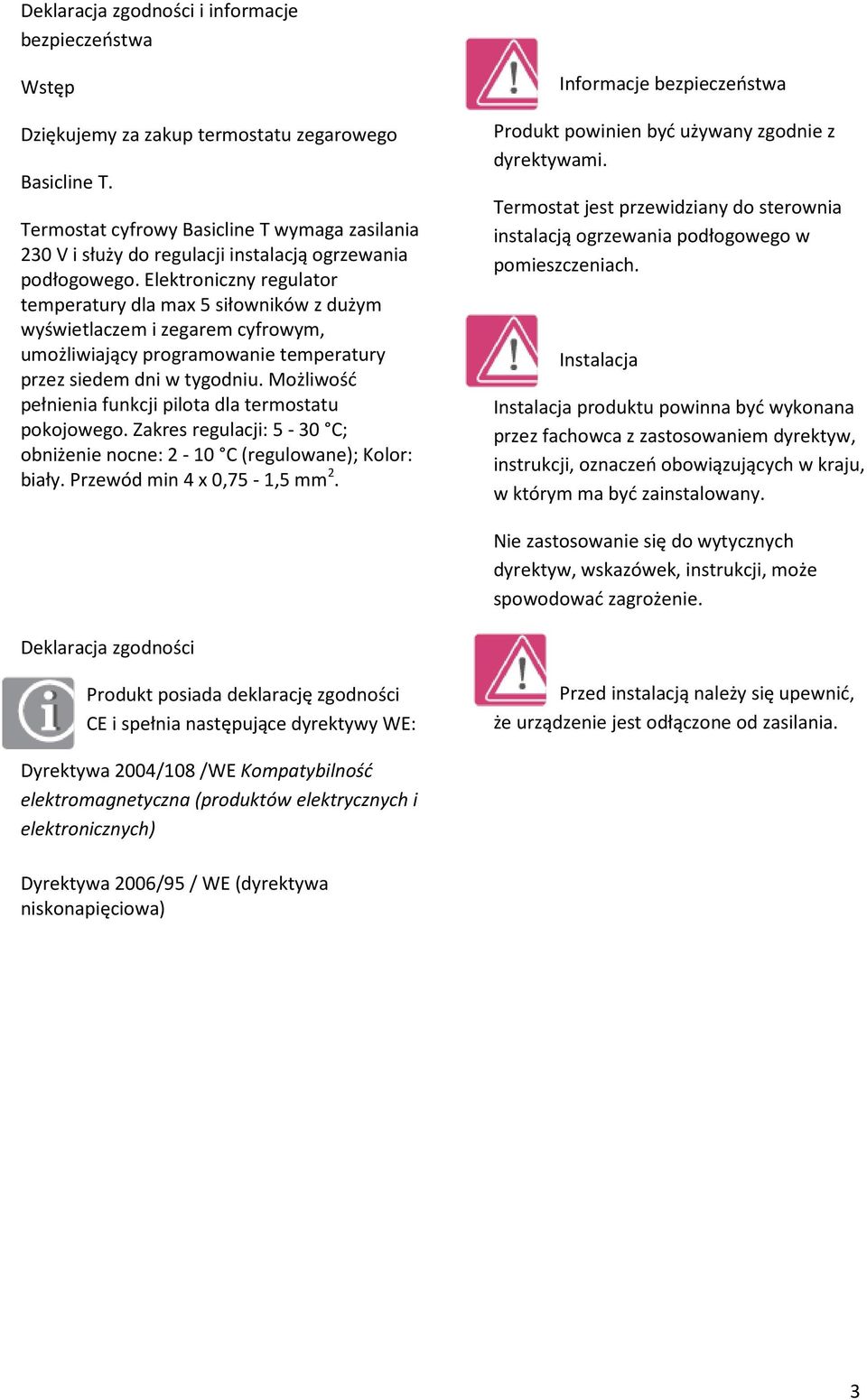

3 Deklaracja zgodności i informacje bezpieczeństwa Wstęp Dziękujemy za zakup termostatu zegarowego Basicline T. Termostat cyfrowy Basicline T wymaga zasilania 230 V i służy do regulacji instalacją ogrzewania podłogowego. Elektroniczny regulator temperatury dla max 5 siłowników z dużym wyświetlaczem i zegarem cyfrowym, umożliwiający programowanie temperatury przez siedem dni w tygodniu. Możliwość pełnienia funkcji pilota dla termostatu pokojowego. Zakres regulacji: 5-30 C; obniżenie nocne: 2-10 C (regulowane); Kolor: biały. Przewód min 4 x 0,75-1,5 mm 2. Informacje bezpieczeństwa Produkt powinien być używany zgodnie z dyrektywami. Termostat jest przewidziany do sterownia instalacją ogrzewania podłogowego w pomieszczeniach. Instalacja Instalacja produktu powinna być wykonana przez fachowca z zastosowaniem dyrektyw, instrukcji, oznaczeń obowiązujących w kraju, w którym ma być zainstalowany. Nie zastosowanie się do wytycznych dyrektyw, wskazówek, instrukcji, może spowodować zagrożenie. Deklaracja zgodności Produkt posiada deklarację zgodności CE i spełnia następujące dyrektywy WE: Przed instalacją należy się upewnić, że urządzenie jest odłączone od zasilania. Dyrektywa 2004/108 /WE Kompatybilność elektromagnetyczna (produktów elektrycznych i elektronicznych) Dyrektywa 2006/95 / WE (dyrektywa niskonapięciowa) 3

4 Deklaracja zgodności i informacje bezpieczeństwa Zagrożenia Termostat odłączyć od zasilania przed zdjęciem obudowy. 230 V AC Awaria Usunąć przewód zasilający od zacisków Ustawienia parametrów instalacji Dostępny jest rozdział dotyczący ustawienia termostatu. Wszelkie zmiany ustawień powinien wykonać instalator lub właściwa osoba, która posiada stosowną wiedzę na temat regulacji ogrzewaniem podłogowym. Zmiana tych ustawień może przynieść złe konsekwencje dla instalacji, patrz str. 41. Dla instalatora Zaleca się, aby każda zmiana parametrów była zapisana na formularzu Uwagi instalatora. w termostacie. 4

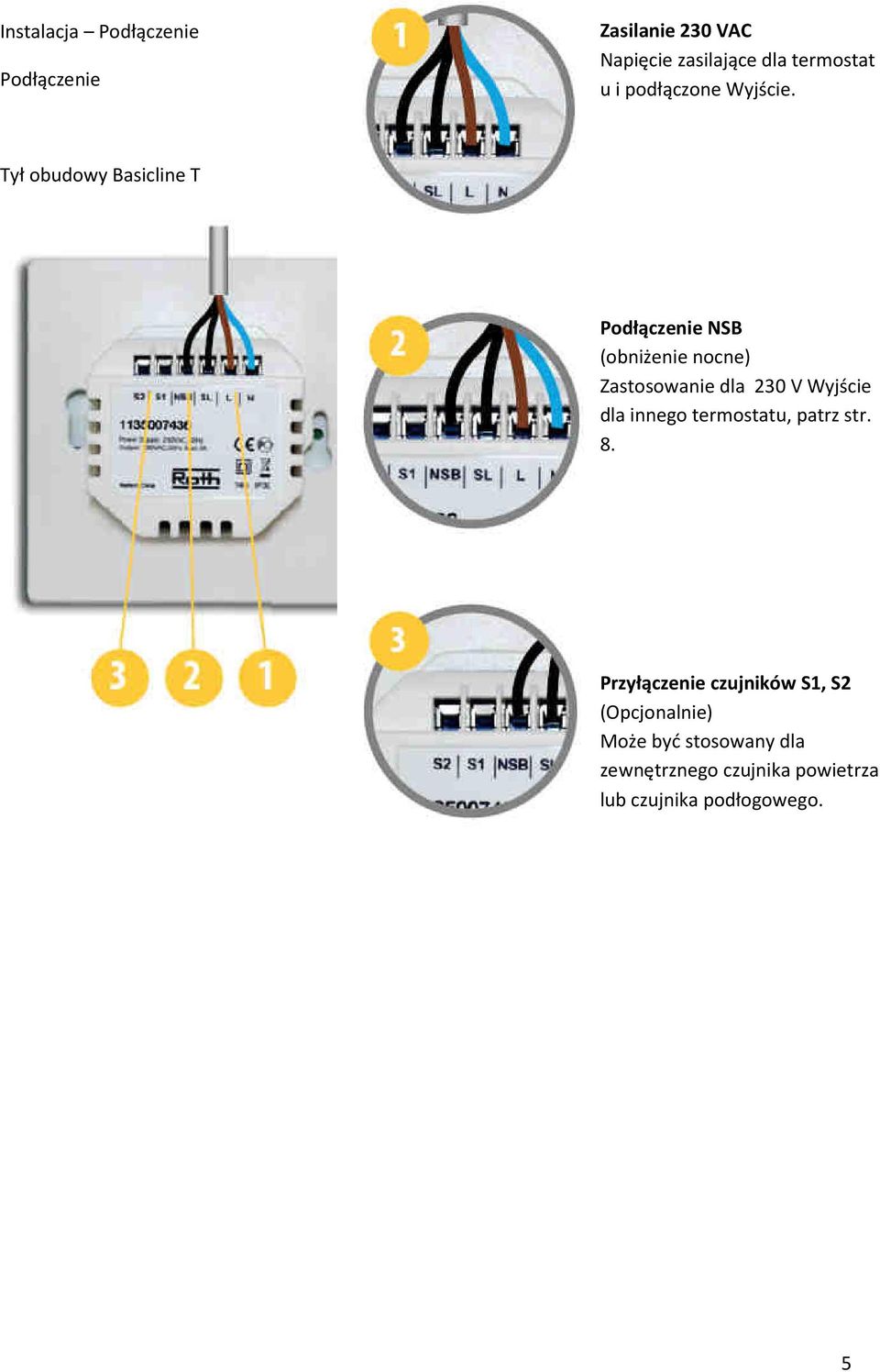

5 Instalacja Podłączenie Podłączenie Zasilanie 230 VAC Napięcie zasilające dla termostat u i podłączone Wyjście. Tył obudowy Basicline T Podłączenie NSB (obniżenie nocne) Zastosowanie dla 230 V Wyjście dla innego termostatu, patrz str. 8. Przyłączenie czujników S1, S2 (Opcjonalnie) Może być stosowany dla zewnętrznego czujnika powietrza lub czujnika podłogowego. 5

6 Instalacja Montaż termostatu Ostrożnie odblokować przednią obudowę Ostrożnie zdjąć przednią obudowę Montaż na ścianie Termostat nadaje się do puszki instalacyjnej z odstępem otworów 60 mm. Tylko do puszki z pionowym otworami montażowymi 6

7 Instalacja Montaż termostatu Pozycja montażowa W celu zapewnienia bezawaryjnej i efektywnej pracy termostatu, należy umiejscowić urządzenie w odpowiednim miejscu, w wolnej przestrzeni na wysokości około 130 cm. Nie należy umieszczać termostatu w pobliżu źródła ciepła, za zasłonami, w bezpośrednim świetle słonecznym lub w miejscach o dużej wilgotności. Nie montować urządzenia na ścianie zewnętrznej. 7

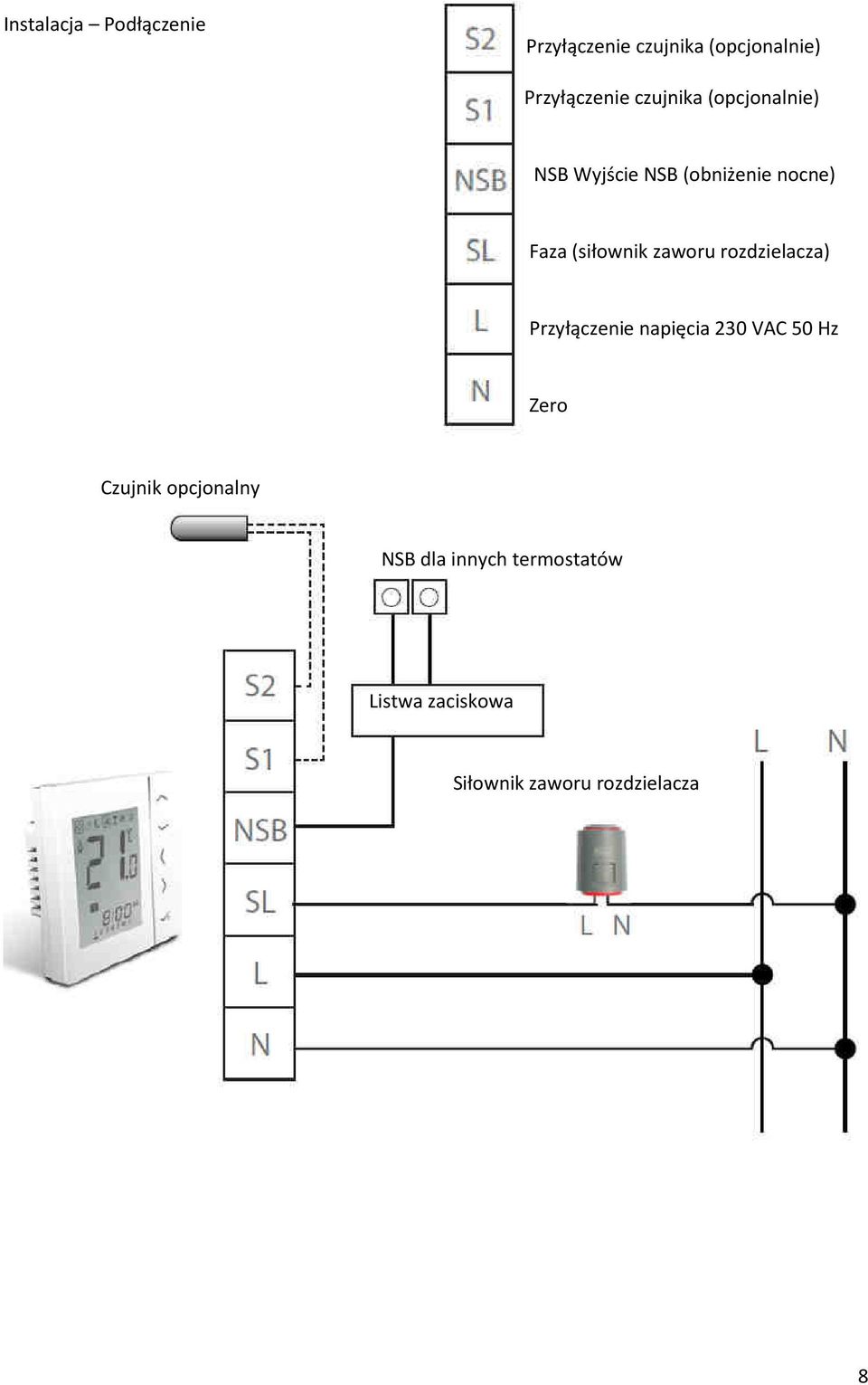

8 Instalacja Podłączenie S2 Przyłączenie czujnika (opcjonalnie) S1 Przyłączenie czujnika (opcjonalnie) SL L N NSB Wyjście NSB (obniżenie nocne) Faza (siłownik zaworu rozdzielacza) Przyłączenie napięcia 230 VAC 50 Hz Zero Czujnik opcjonalny NSB dla innych termostatów Listwa zaciskowa Siłownik zaworu rozdzielacza 8

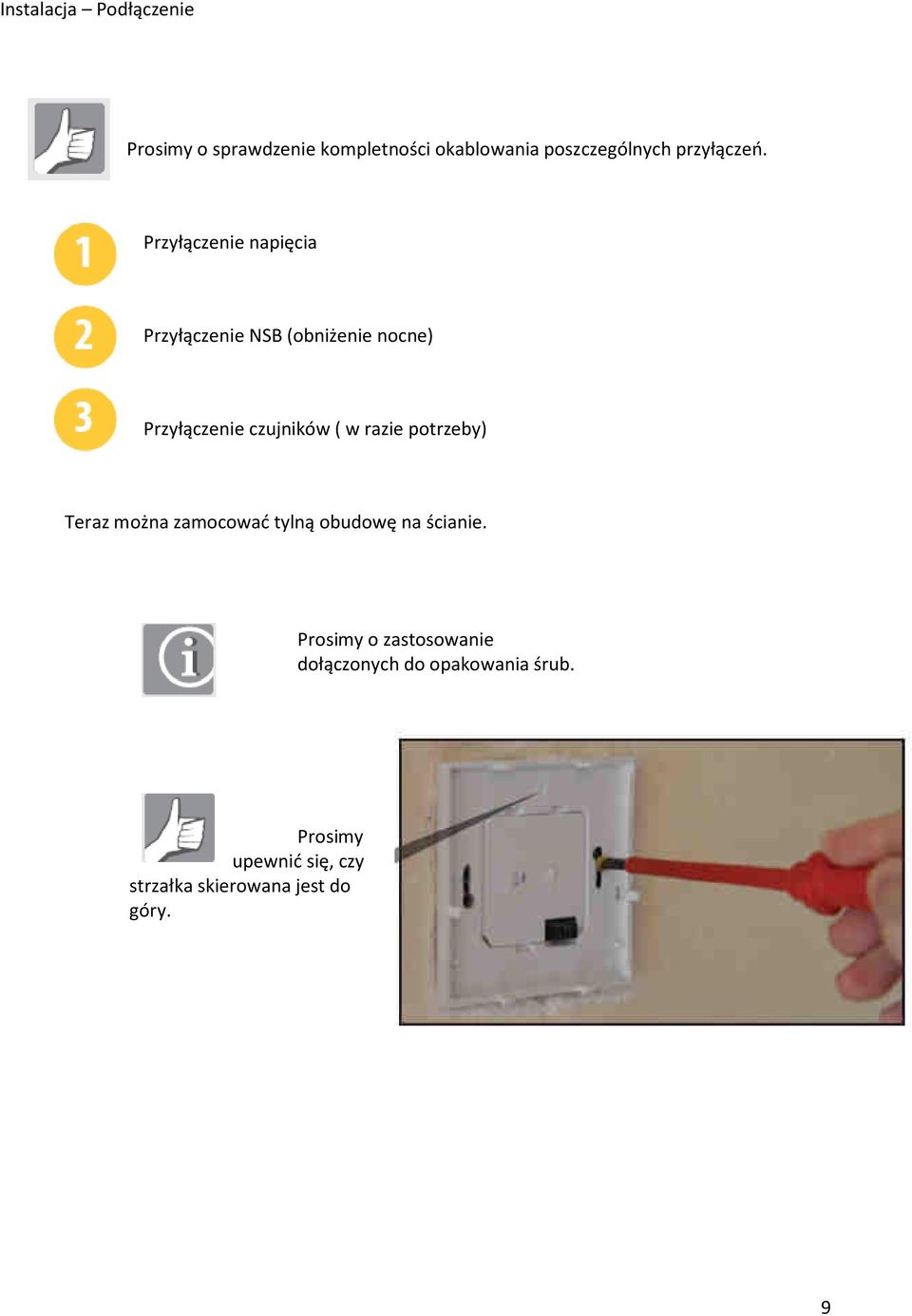

9 Instalacja Podłączenie Prosimy o sprawdzenie kompletności okablowania poszczególnych przyłączeń. Przyłączenie napięcia Przyłączenie NSB (obniżenie nocne) Przyłączenie czujników ( w razie potrzeby) Teraz można zamocować tylną obudowę na ścianie. Prosimy o zastosowanie dołączonych do opakowania śrub. Prosimy upewnić się, czy strzałka skierowana jest do góry. 9

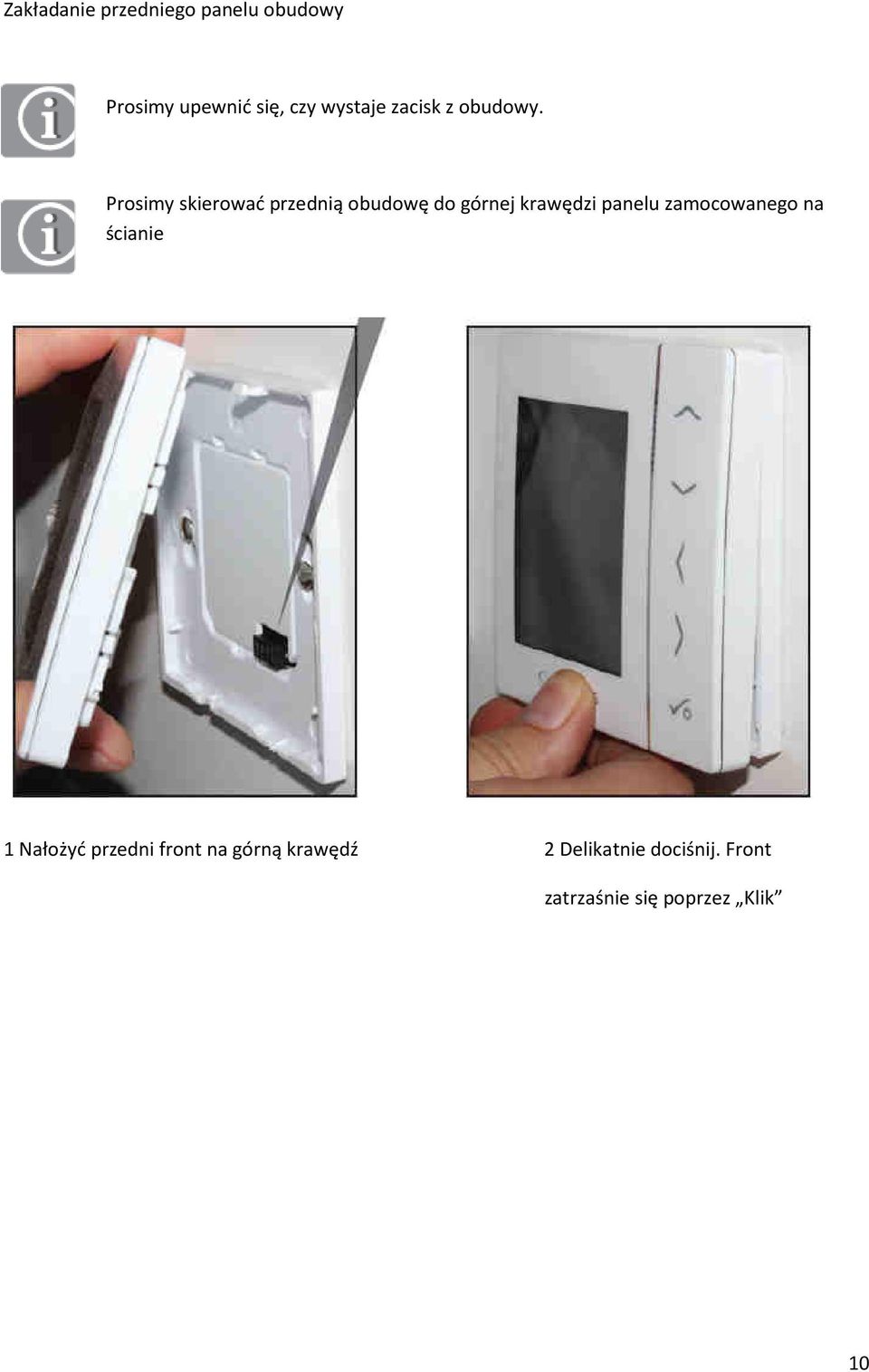

10 Zakładanie przedniego panelu obudowy Prosimy upewnić się, czy wystaje zacisk z obudowy. Prosimy skierować przednią obudowę do górnej krawędzi panelu zamocowanego na ścianie 1 Nałożyć przedni front na górną krawędź 2 Delikatnie dociśnij. Front zatrzaśnie się poprzez Klik 10

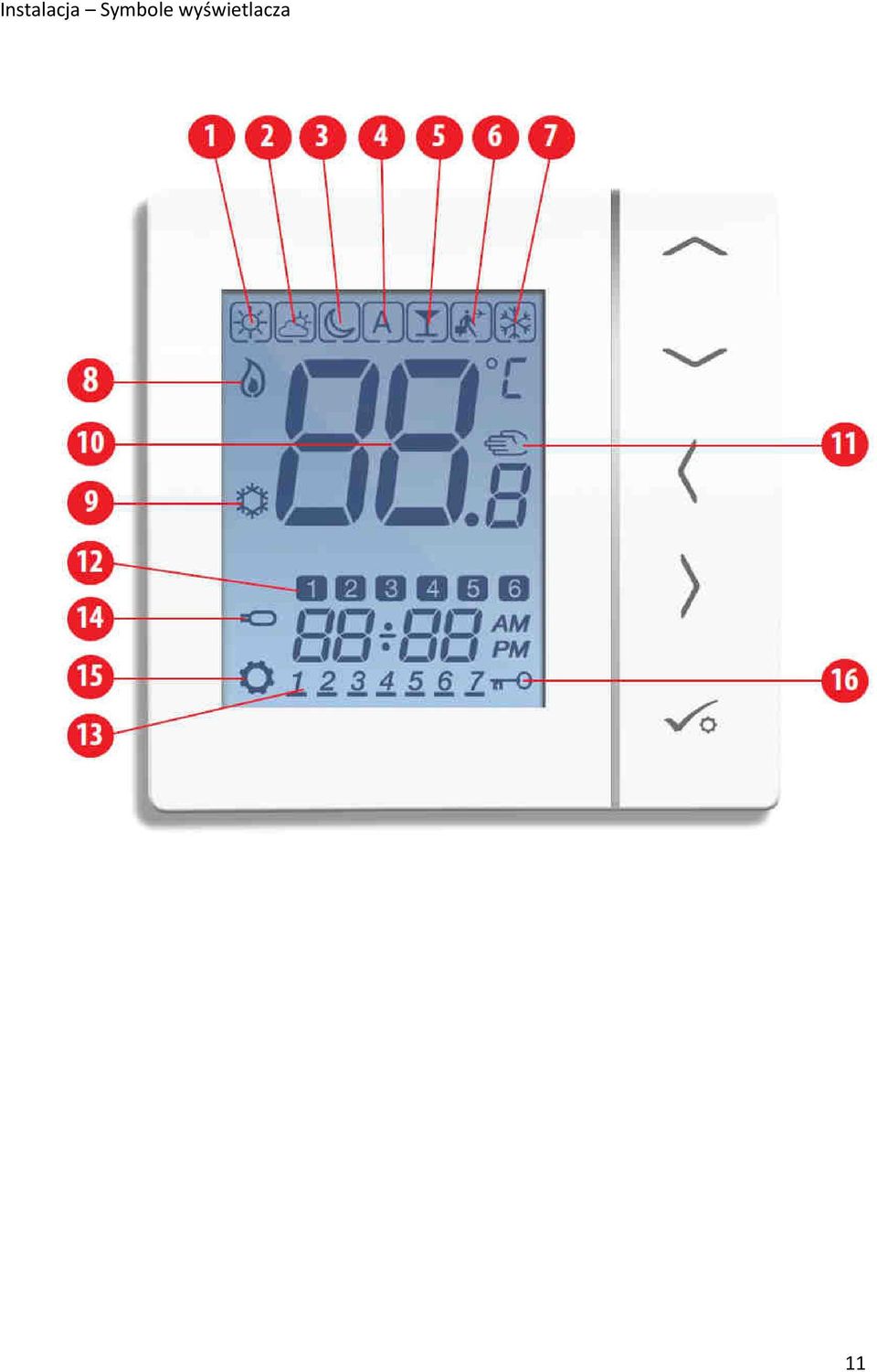

11 Instalacja Symbole wyświetlacza 11

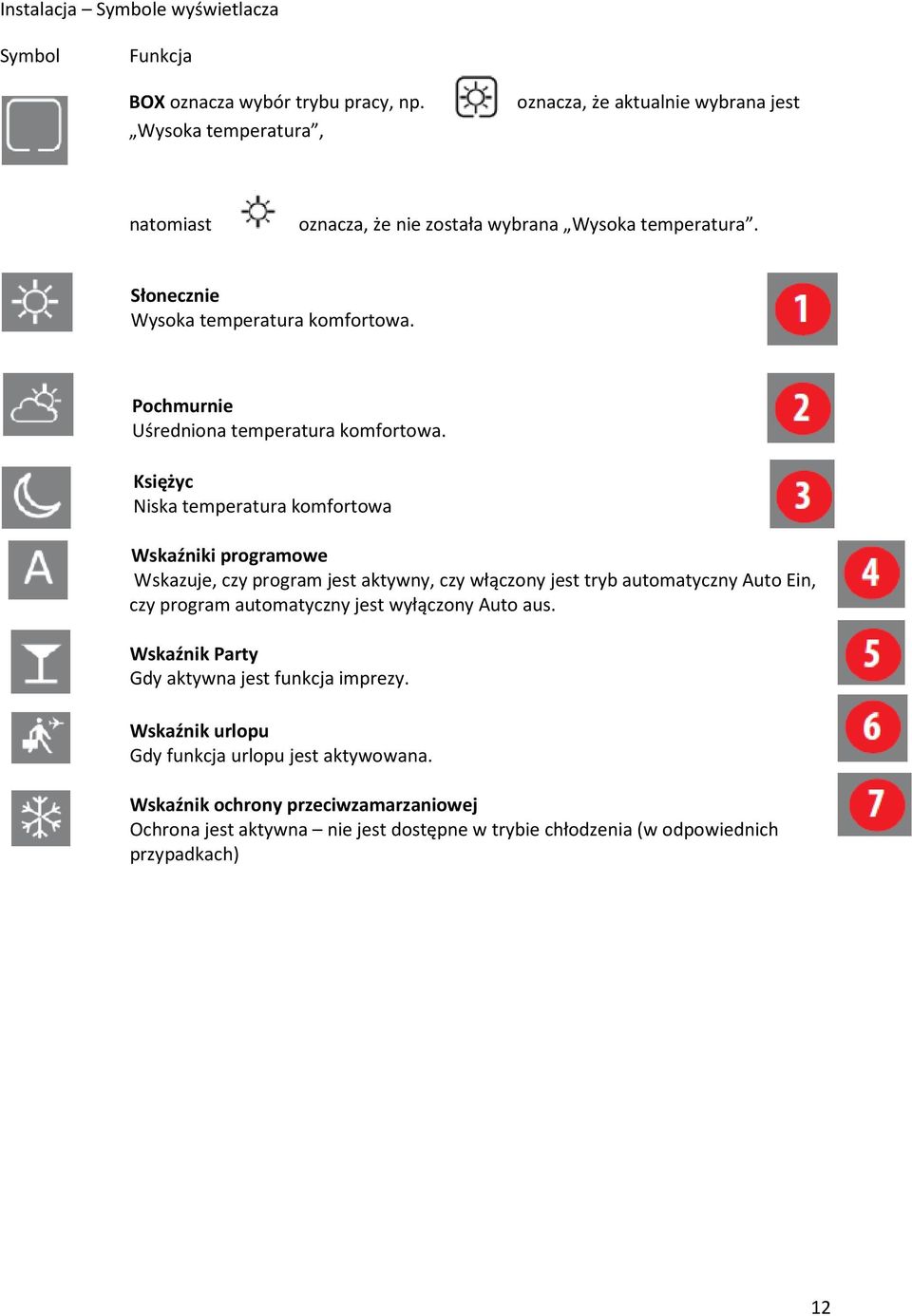

12 Instalacja Symbole wyświetlacza Symbol Funkcja BOX oznacza wybór trybu pracy, np. Wysoka temperatura, oznacza, że aktualnie wybrana jest natomiast oznacza, że nie została wybrana Wysoka temperatura. Słonecznie Wysoka temperatura komfortowa. Pochmurnie Uśredniona temperatura komfortowa. Księżyc Niska temperatura komfortowa Wskaźniki programowe Wskazuje, czy program jest aktywny, czy włączony jest tryb automatyczny Auto Ein, czy program automatyczny jest wyłączony Auto aus. Wskaźnik Party Gdy aktywna jest funkcja imprezy. Wskaźnik urlopu Gdy funkcja urlopu jest aktywowana. Wskaźnik ochrony przeciwzamarzaniowej Ochrona jest aktywna nie jest dostępne w trybie chłodzenia (w odpowiednich przypadkach) 12

13 Instalacja Symbole wyświetlacza Symbol Funkcja Zapotrzebowanie na ciepło Wskazuje, gdy jest potrzeba grzania. Wskaźnik chłodzenia Wskazuje, gdy jest potrzeba chłodzenia (w odpowiednich przypadkach) Wskaźnik temperatury Wskazuje temperaturę pomieszczenia Wskazuje nastawioną temperaturę Wskazuje inne powiązane informacje Wskaźnik dla tymczasowej manualnej regulacji temperatury Jeśli temperatura będzie zmieniana w trybie programu, zaświeci się symbol ręki do czasu rozpoczęcia następnego programu czasowego. Wskaźnik numeru programu W trybie programu AUTO ukaże się aktualnie aktywny program. Wskaźnik dni 1 = poniedziałek 13

14 Instalacja Symbole wyświetlacza Symbol Funkcja Wskaźnik czujnika podłogi Pojawia się tylko wtedy, gdy przyłączony jest czujnik powietrza lub podłogowy. Wskaźnik ustawień Wskazuje, że urządzenie jest w trybie ustawiania. Wyświetla tryb ręczny. Wskaźnik blokady przycisków. Wskazuje, gdy przyciski zostały zablokowane. 14

15 Instalacja interfejs użytkownika Przycisk Funkcja 1. Wartość temperatury zmniejsza lub zwiększa 2. Dzień, godzina, timer, Party i urlop zmniejsza lub zwiększa 3. Wybór parametrów instalacji. 1. Wybór trybu. 2. Przytrzymać długo wciśnięty, aby powrócić do ekranu głównego bez zapisywania. 3. Przytrzymać krótko, aby powrócić do poprzedniego ekranu - w trybie użytkownika lub ustawiania 1. OK Przycisk: przytrzymać krótko wciśnięty, aby zatwierdzić wybór. 2. Przytrzymać długo wciśnięty, aby zachować i zakończyć. 3. Przytrzymać długo wciśnięty, aby przywołać ustawienia użytkownika. Aktywacja blokady przycisków/deaktywacja. Wywołanie parametrów menu. 15

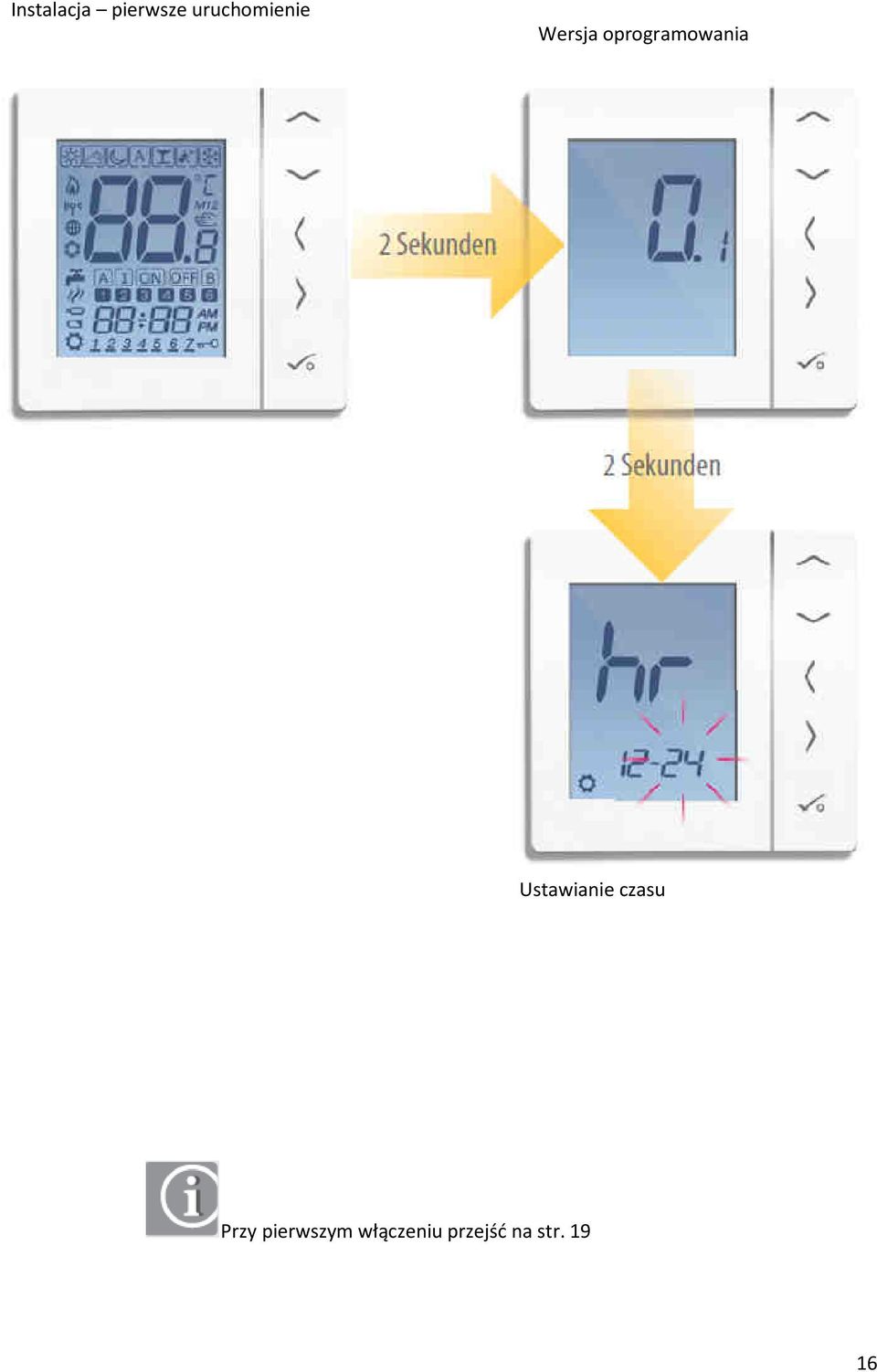

16 Instalacja pierwsze uruchomienie Wersja oprogramowania Ustawianie czasu Przy pierwszym włączeniu przejść na str

17 Instalacja objaśnienie symboli Jednokrotne przyciśnięcie x-krotne przyciśnięcie przytrzymać przez 5 sekund miga Przytrzymać krótko wciśnięty, Wcisnąć krótko, żeby zachować lub wcisnąć żeby powrócić długo, żeby zachować i opuścić menu. 17

18 Obsługa ustawianie czasu i daty 18

19 Obsługa ustawianie czasu i daty Wybór podświetlenia z lewej format 12-godzinny, wybór podświetlenia z prawej format 24- godzinny. godzina minuty Ustawianie czasu za pomocą przycisków góra/dół rok miesiąc dzień 19

20 Obsługa poziomy temperatury grzania Najwyższa temperatura wykorzystywana jest zwykle wcześnie rano i wcześnie wieczorem. Zazwyczaj 21 C. Średnia temperatura jest używana zazwyczaj w ciągu dnia, podczas codziennej aktywności w domu. Zazwyczaj 19 C. Niższa temperatura jest używana zazwyczaj w niewykorzystywanych pomieszczeniach lub w ciągu nocy. Zazwyczaj 17 C dla ogrzewania podłogowego i 15 C dla ogrzewania grzejnikowego. Temperatura zabezpieczenia przed zamarzaniem jest zazwyczaj stosowana podczas dłuższej nieobecności lub urlopu. Zazwyczaj 5 C. Termostat fabrycznie został zaprogramowany na górne wartości podanych parametrów. Możliwa jest zmiana wartości (patrz str. 37). 20

21 Obsługa poziomy temperatury chłodzenia Patrz parametr menu D18, str. 44 Temperatura podczas obecności w domu. Zazwyczaj 22 C. Temperatura podczas nieobecności w domu. Zazwyczaj 40 C. Zapobiega aktywacji chłodzenia podczas nieobecności. Temperatura wieczorna. Zazwyczaj 26 C. Termostat fabrycznie został zaprogramowany na górne wartości podanych parametrów. Możliwa jest zmiana wartości (patrz str. 37). 21

22 Obsługa program czasowy Grzanie 1 Aktywacja fabryczna poniedziałek do piątku sobota do niedzieli 22

23 Obsługa program czasowy Grzanie 2 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 23

24 Obsługa program czasowy Grzanie 3 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 24

25 Obsługa program czasowy 4 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 25

26 Obsługa program czasowy Grzanie 5 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 26

27 Obsługa program czasowy Tryb chłodzenia 1 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 27

28 Obsługa program czasowy Tryb chłodzenia 2 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 28

29 Obsługa program czasowy Tryb chłodzenia 3 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 29

30 Obsługa program czasowy Tryb chłodzenia 4 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 30

31 Obsługa program czasowy Tryb chłodzenia 5 (opcjonalnie) poniedziałek do piątku sobota do niedzieli 31

32 Obsługa ustawianie programów czasowych Wybrać podświetlenie po lewej/ po prawej, żeby ustawić dzień dla programu. indywidualnie 5/2 7 dni 5/7 7 dni indywidualnie 32

33 Obsługa ustawianie programów czasowych Ustawić czas za pomocą przycisków góra/dół Wybrać podświetlenie po lewej/ po prawej, żeby ustawić wysoką, średnią lub niską temperaturę. 33

34 Obsługa ustawianie programów czasowych Powtarzanie do 4 punktu włączeniowego. Jeśli wymagany jest 5. lub 6. punkt włączeniowy, podać czas i wybrać temperaturę. Żeby usunąć punkt włączeniowy, przejść do pozycji czasu: --:-- Gdy wybrany zostanie symbol, program czasowy przejmie nowe temperatury. Żeby zmienić, postępować zgodnie ze str

35 Obsługa tymczasowe dostosowanie temperatury Wybrać dolny lub górny przycisk, aby zobaczyć ustawioną temperaturę programu. Wybrać dolny lub górny przycisk, aby ustawić żądaną temperaturę programu. 35

36 Obsługa tymczasowe dostosowanie temperatury Zatwierdzić tymczasowe nastawienie temperatury Żeby zakończyć ustawianie wcisnąć < lub > (patrz na dół) 36

37 Obsługa trwała zmiana temperatury Ustawianie niskiej stałej temperatury Wybrać dolny lub górny przycisk, aby zobaczyć ustawioną temperaturę programu, patrz str. 35. Włączyć z na Powrót do trybu pracy automatycznej. Jeśli to konieczne, powtórzyć dla. 37

38 Obsługa funkcja Party. Poprzez funkcję Party możliwe jest ustawienie temperatury jednego wybranego przedziału czasowego (do 9h 50 min.). dla Wybrać prawy przycisk, aby aktywować funkcję Party. Wybrać górny przycisk, aby ustawić h/min. Kliknąć haczyk i zaczyna się odliczanie. 38

39 Obsługa funkcja urlop. Wybrać prawy przycisk, aby aktywować urlop. Wybrać górny przycisk, aby ustawić czas trwania urlopu. Kliknąć haczyk i zaczyna się odliczanie. 39

40 Obsługa ochrona przeciwzamarzaniowa. Wybrać prawy przycisk, aby aktywować ochronę. Wybrać górny przycisk, aby ustawić temperaturę ochronną. Kliknąć haczyk i zatwierdzić temperaturę. 40

41 Instalacja menu parametrów W przypadku zmiany parametrów urządzenia, należy postępować wg następujących kroków. Przycisnąć jednocześnie wszystkie 3 przyciski Musi wykonać instalator. 41

42 Instalacja parametry urządzenia DX Funkcja Ustawienia systemu Definicja Standard D01 Regulacja 0 Modulacja szerokości ogrzewania impulsu 0 1 Wł.-Wył. 0,5 C +/- 0,25 C D02 Korekta czujnika temperatury D03 Przyłączenie czujnika zewnętrznego D04 Funkcja czujnika: Zastosowano czujnik powietrza lub podłogi 2 Wł.-Wył. 1,0 C +/- 0, 5 C - 3,0 C do 3,0 C Offset temperatury dla pomierzonej temperatury przy kompensacji błędów 0 Czujnik nieprzyłączony 0 1 Czujnik przyłączony 0 D03 należy ustawić na 1 dla zastosowania czujnika powietrza. Nie otrzymamy pomiaru temperatury wewnętrznej. 1 D03 należy ustawić na 1 dla zastosowania czujnika podłogi. Temperatura wewnętrzna mierzona przez termostat. D05 Sterownik 1 Wł.-Wył. 0,5 C +/- 0,25 C 2 chłodzenia 2 Wł.-Wył. 1,0 C +/- 0, 5 C D06 Rodzaj siłownika 0 NO normalnie otwarty 1 1 NC normlanie zamknięty D07 Funkcja ochrony 0 deaktywacja 1 zaworu 1 aktywacja 0 C 0 42

43 Instalacja parametry urządzenia DX Funkcja Ustawienia systemu Definicja Standard D08 Graniczna temperatura zamarznięcia 5-17 C Wymagana temperatura dla ochrony przeciwzamarzaniowej i podczas urlopu 5 C D09 Format godziny 0 12 godzinny godzinny D10 Nie dostępne Nie dostępne Nie dostępne Nie dostępne D11 Czas letni 0 Wył. 1 1 Wł. D12 Graniczna wartość grzania 5-35 C Max temperatura, jaką można ustawić dla 35 C D13 Graniczna wartość chłodzenia D14 Górna graniczna wartość czujnika podłogi D15 Dolna graniczna wartość czujnika podłogi D16 Limit czujnika podłogi dla chłodzenia 5-40 C 6-45 C 6-45 C 6-45 C ogrzewania Max temperatura, którą można ustawić dla chłodzenia Przekaźnik wyjścia wyłączy się, gdy temperatura dla ochrony podłogi zostanie osiągnięta. Przekaźnik wyjścia włączy się, gdy temperatura dla ochrony podłogi zostanie osiągnięta. Przekaźnik wyjścia wyłączy się, gdy temperatura dla ochrony podłogi zostanie osiągnięta. 5 C 27 C 10 C 6 C 43

44 Instalacja parametry urządzenia DX Funkcja Ustawienia systemu Definicja Standard D17 Ustawianie 1-5 Wybór programów 1 wyboru programu standardowych 1-5 D18 Wybór trybu grzania/chłodzenia 0 lub 1 0: tryb grzania 1: tryb chłodzenia 0 Przywracanie ustawień fabrycznych Podać numer 47 i nacisnąć górny przycisk Przycisnąć jednocześnie wszystkie trzy przyciski Kod błędu Err02 Err03 Err04 Opis błędu Max/min temperatura podłogi przekroczona Przerwane połączenie z zewnętrznym czujnikiem Spięcie zewnętrznego czujnika 44

45 Instalacja dane techniczne Model Termostat Basicline 230 V Rodzaj Elektronicznie programowalny termostat pokojowy, przeznaczony do zastosowania 230 VAC Rodzaj programów Wybierane przez użytkownika, 5/2, indywidualne opcje tygodniowe Program czasowy 5 indywidualnych programów z max 6 punktami przełączeniowymi Funkcje Party, urlop, program czasowy, ochrona przeciwzamarzaniowa Obniżenie nocne Wyjście 230 V Ustawianie Na stałe lub tymczasowo temperatury Ochrona 5 C regulowana przeciwzamarzaniowa Zasilanie 230 V AC 50Hz Wyjście LS, NSB 230 V AC/max. 3A Zakres regulacji 5 C do 35 C, tolerancja 0,5 C Grzanie/chłodzenie Wybierane poprzez menu parametrów Czujnik powietrza lub podłogi Parametry urządzenia Patrz str. 42 Temperatura pracy 0 C do 50 C Temperatura -20 C do 60 C skłądowania 45

46 46 Uwagi instalatora

47 Gwarancja Udzielamy właścicielowi tego urządzenia 2 lata gwarancji fabrycznej na wady materiałowe wynikłe z procesu produkcji. Zgłoszenie uszkodzenia musi nastąpić natychmiast przy równoczesnym przesłaniu gwarancji do Roth Polska. W przypadku uszkodzeń objętych gwarancją mamy dowolność, czy nasze zobowiązania wynikające z gwarancji zostaną zrealizowane w formie wymiany lub naprawy dokonanej przez nas lub osoby trzecie. Użytkownik. Adres.. Instalator.. Adres Data instalacji Podpis instalatora.. 47
