1 Kurtyny powietrzne

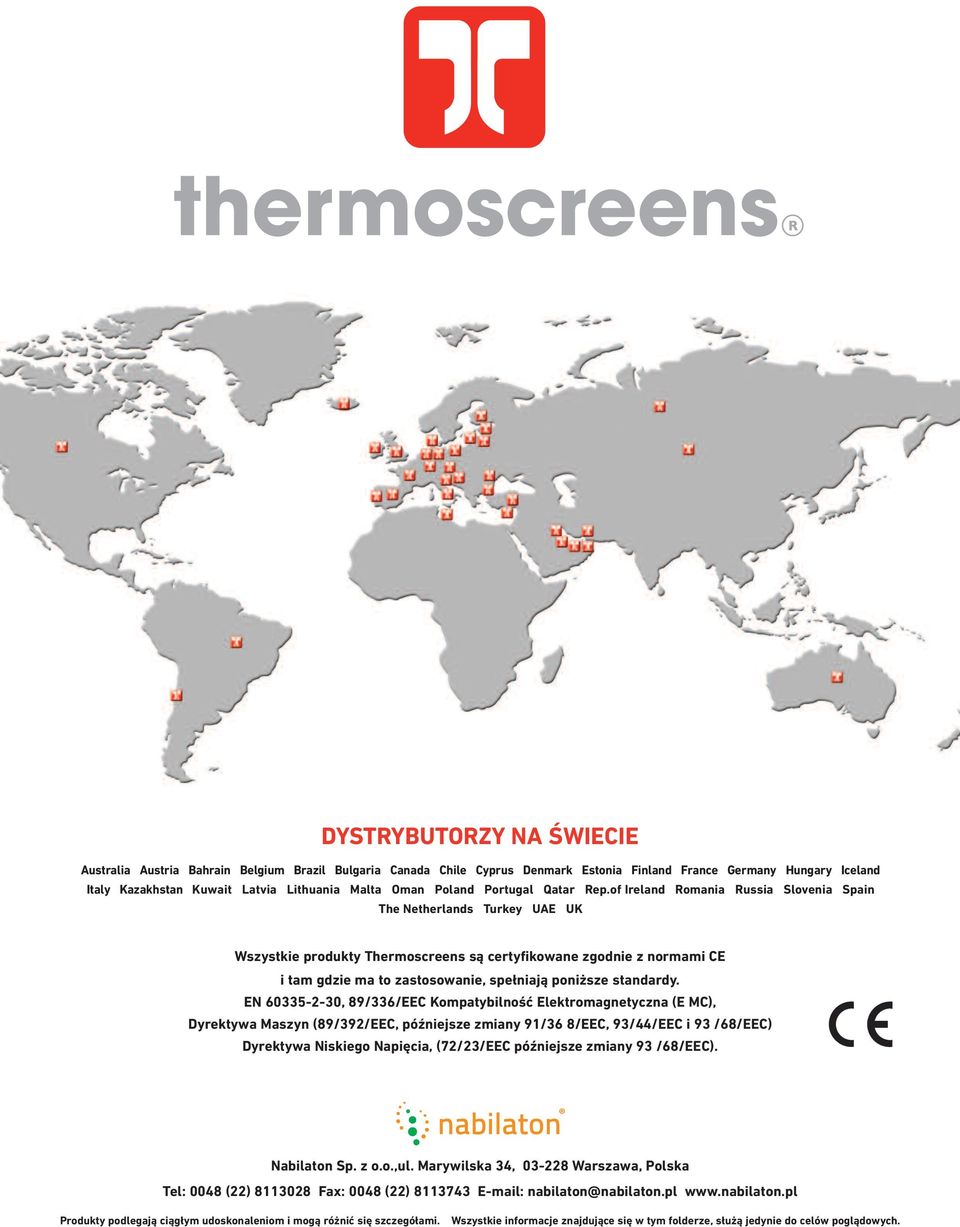

2 DYSTRYBUTORZY NA świecie Australia Austria Bahrain Belgium Brazil Bulgaria Canada Chile Cyprus Denmark Estonia Finland France Germany Hungary Iceland Italy Kazakhstan Kuwait Latvia Lithuania Malta Oman Poland Portugal Qatar Rep.of Ireland Romania Russia Slovenia Spain The Netherlands Turkey UAE UK Wszystkie produkty Thermoscreens są certyfikowane zgodnie z normami CE i tam gdzie ma to zastosowanie, spełniają poniższe standardy. EN , 89/336/EEC Kompatybilność Elektromagnetyczna (E MC), Dyrektywa Maszyn (89/392/EEC, późniejsze zmiany 91/36 8/EEC, 93/44/EEC i 93 /68/EEC) Dyrektywa Niskiego Napięcia, (72/23/EEC późniejsze zmiany 93 /68/EEC). Nabilaton Sp. z o.o.,ul. Marywilska 34, Warszawa, Polska Tel: 0048 (22) Fax: 0048 (22) nabilaton@nabilaton.pl Produkty podlegają ciągłym udoskonaleniom i mogą różnić się szczegółami. Wszystkie informacje znajdujące się w tym folderze, służą jedynie do celów poglądowych.

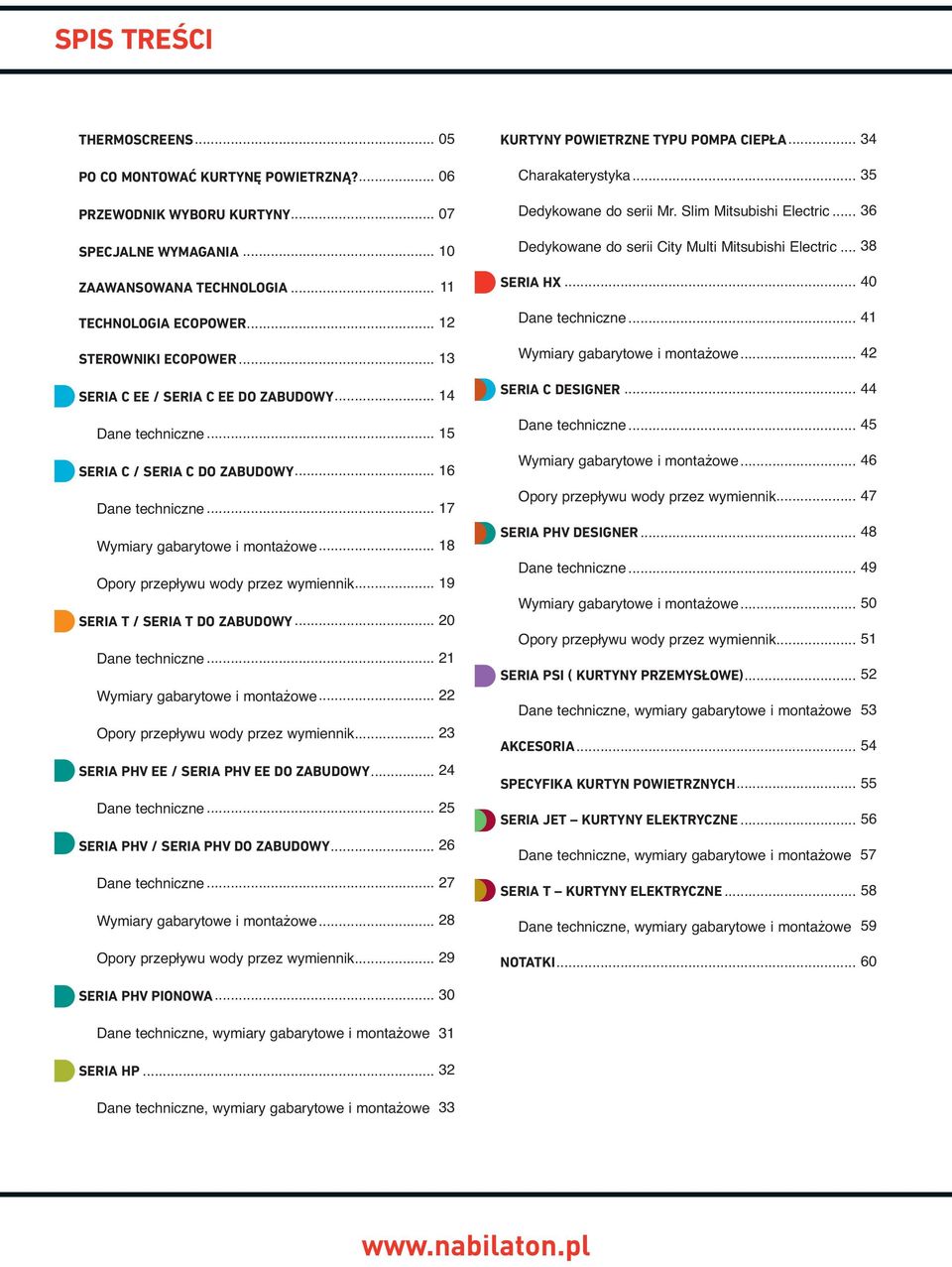

3 SPIS TREśCI THERMOSCREENS PO CO MONTOWAĆ KURTYNĘ POWIETRZNĄ? PRZEWODNIK WYBORU KURTYNY SPECJALNE WYMAGANIA ZAAWANSOWANA TECHNOLOGIA TECHNOLOGIA ECOPOWER STEROWNIKI ECOPOWER SERIA C EE / SERIA C EE DO ZABUDOWY Dane techniczne SERIA C / SERIA C DO ZABUDOWY Dane techniczne Wymiary gabarytowe i montażowe Opory przepływu wody przez wymiennik SERIA T / SERIA T DO ZABUDOWY Dane techniczne Wymiary gabarytowe i montażowe Opory przepływu wody przez wymiennik SERIA PHV EE / SERIA PHV EE DO ZABUDOWY Dane techniczne SERIA PHV / SERIA PHV DO ZABUDOWY Dane techniczne Wymiary gabarytowe i montażowe Opory przepływu wody przez wymiennik KURTYNY POWIETRZNE TYPU POMPA CIEPŁA Charakaterystyka Dedykowane do serii Mr. Slim Mitsubishi Electric Dedykowane do serii City Multi Mitsubishi Electric SERIA HX Dane techniczne Wymiary gabarytowe i montażowe SERIA C DESIGNER Dane techniczne Wymiary gabarytowe i montażowe Opory przepływu wody przez wymiennik SERIA PHV DESIGNER Dane techniczne Wymiary gabarytowe i montażowe Opory przepływu wody przez wymiennik SERIA PSI ( KURTYNY PRZEMYSŁOWE) Dane techniczne, wymiary gabarytowe i montażowe 53 AKCESORIA SPECYFIKA KURTYN POWIETRZNYCH SERIA JET KURTYNY ELEKTRYCZNE Dane techniczne, wymiary gabarytowe i montażowe 57 SERIA T KURTYNY ELEKTRYCZNE Dane techniczne, wymiary gabarytowe i montażowe 59 NOTATKI SERIA PHV PIONOWA Dane techniczne, wymiary gabarytowe i montażowe 31 SERIA HP Dane techniczne, wymiary gabarytowe i montażowe 33

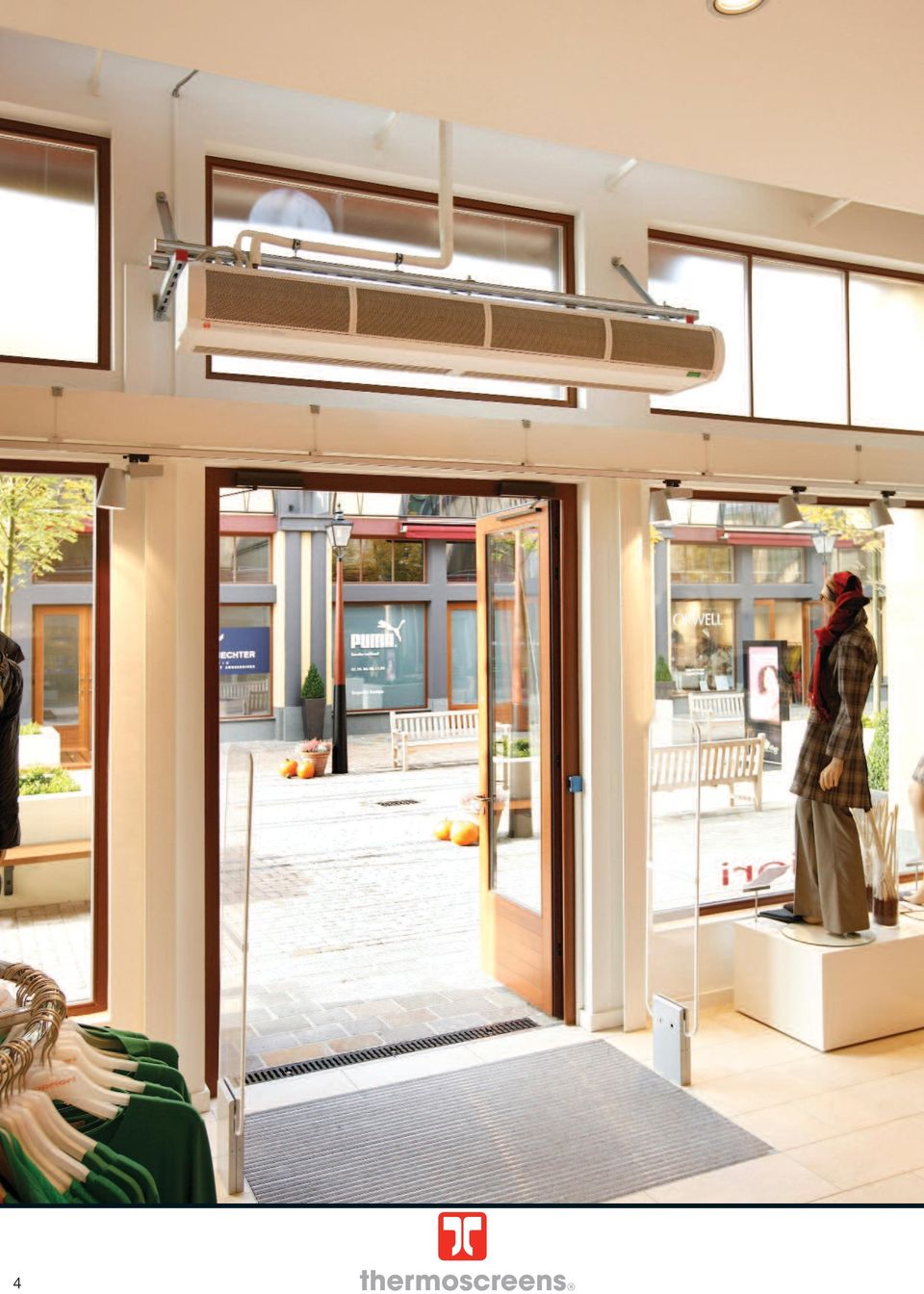

4 4

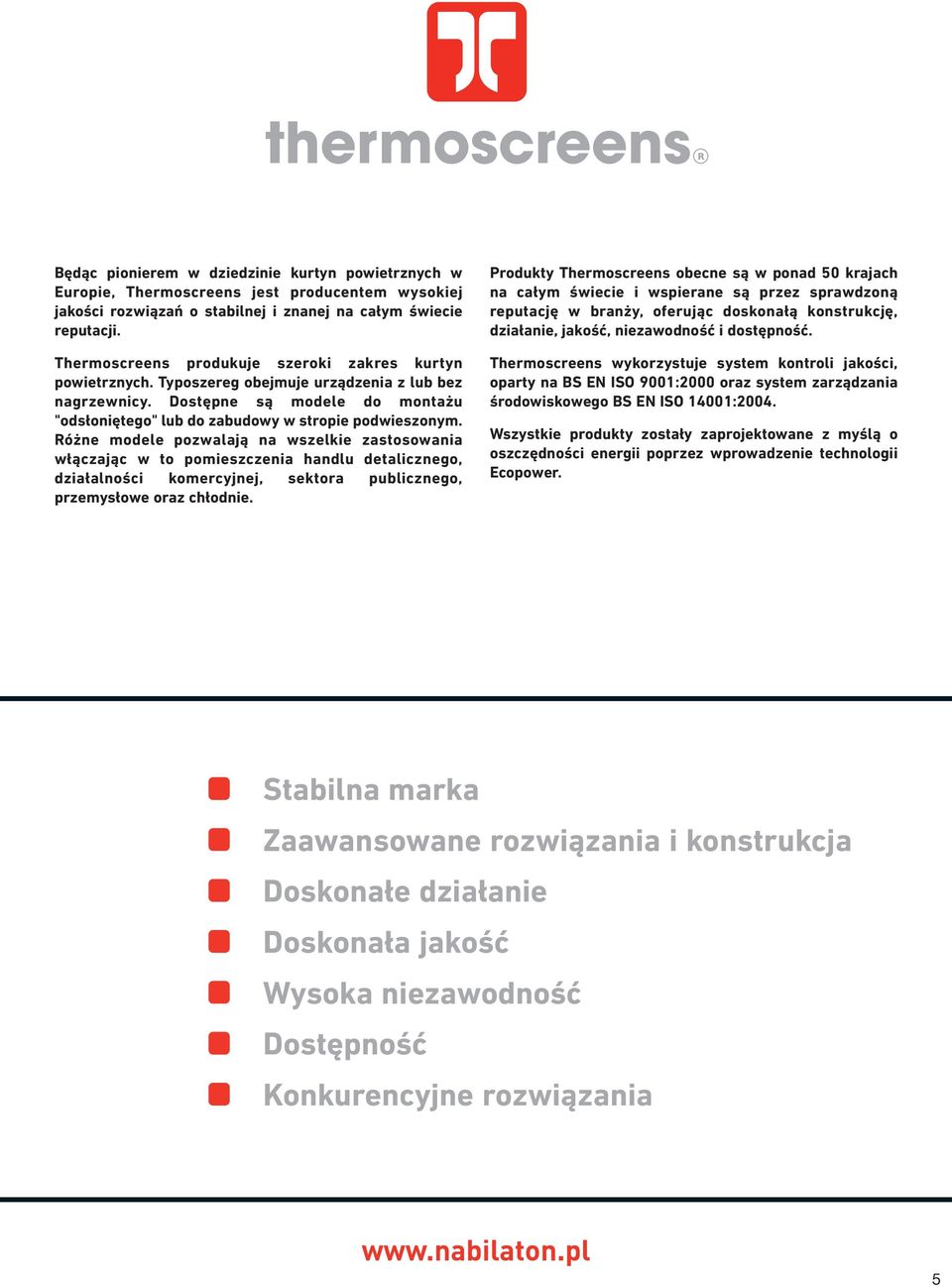

5 Będąc pionierem w dziedzinie kurtyn powietrznych w Europie, Thermoscreens jest producentem wysokiej jakości rozwiązań o stabilnej i znanej na całym świecie reputacji. Thermoscreens produkuje szeroki zakres kurtyn powietrznych. Typoszereg obejmuje urządzenia z lub bez nagrzewnicy. Dostępne są modele do montażu "odsłoniętego" lub do zabudowy w stropie podwieszonym. Różne modele pozwalają na wszelkie zastosowania włączając w to pomieszczenia handlu detalicznego, działalności komercyjnej, sektora publicznego, przemysłowe oraz chłodnie. Produkty Thermoscreens obecne są w ponad 50 krajach na całym świecie i wspierane są przez sprawdzoną reputację w branży, oferując doskonałą konstrukcję, działanie, jakość, niezawodność i dostępność. Thermoscreens wykorzystuje system kontroli jakości, oparty na BS EN ISO 9001:2000 oraz system zarządzania środowiskowego BS EN ISO 14001:2004. Wszystkie produkty zostały zaprojektowane z myślą o oszczędności energii poprzez wprowadzenie technologii Ecopower. Stabilna marka Zaawansowane rozwiązania i konstrukcja Doskonałe działanie Doskonała jakość Wysoka niezawodność Dostępność Konkurencyjne rozwiązania 5

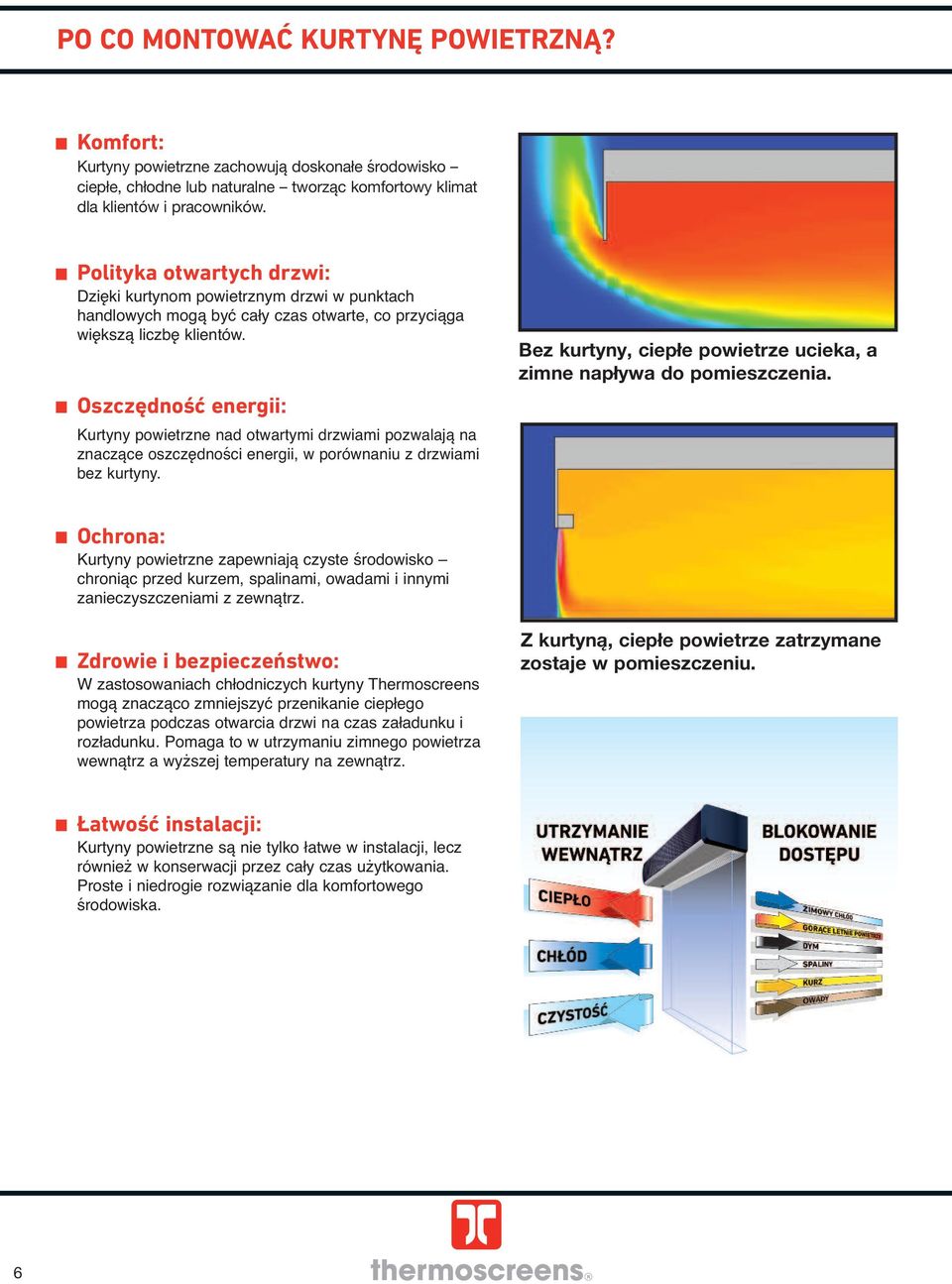

6 PO CO MONTOWAĆ KURTYNĘ POWIETRZNĄ? Komfort: Kurtyny powietrzne zachowują doskonałe środowisko ciepłe, chłodne lub naturalne tworząc komfortowy klimat dla klientów i pracowników. Polityka otwartych drzwi: Dzięki kurtynom powietrznym drzwi w punktach handlowych mogą być cały czas otwarte, co przyciąga większą liczbę klientów. Oszczędność energii: Kurtyny powietrzne nad otwartymi drzwiami pozwalają na znaczące oszczędności energii, w porównaniu z drzwiami bez kurtyny. Bez kurtyny, ciepłe powietrze ucieka, a zimne napływa do pomieszczenia. Ochrona: Kurtyny powietrzne zapewniają czyste środowisko chroniąc przed kurzem, spalinami, owadami i innymi zanieczyszczeniami z zewnątrz. Zdrowie i bezpieczeństwo: W zastosowaniach chłodniczych kurtyny Thermoscreens mogą znacząco zmniejszyć przenikanie ciepłego powietrza podczas otwarcia drzwi na czas załadunku i rozładunku. Pomaga to w utrzymaniu zimnego powietrza wewnątrz a wyższej temperatury na zewnątrz. Z kurtyną, ciepłe powietrze zatrzymane zostaje w pomieszczeniu. Łatwość instalacji: Kurtyny powietrzne są nie tylko łatwe w instalacji, lecz również w konserwacji przez cały czas użytkowania. Proste i niedrogie rozwiązanie dla komfortowego środowiska. 6

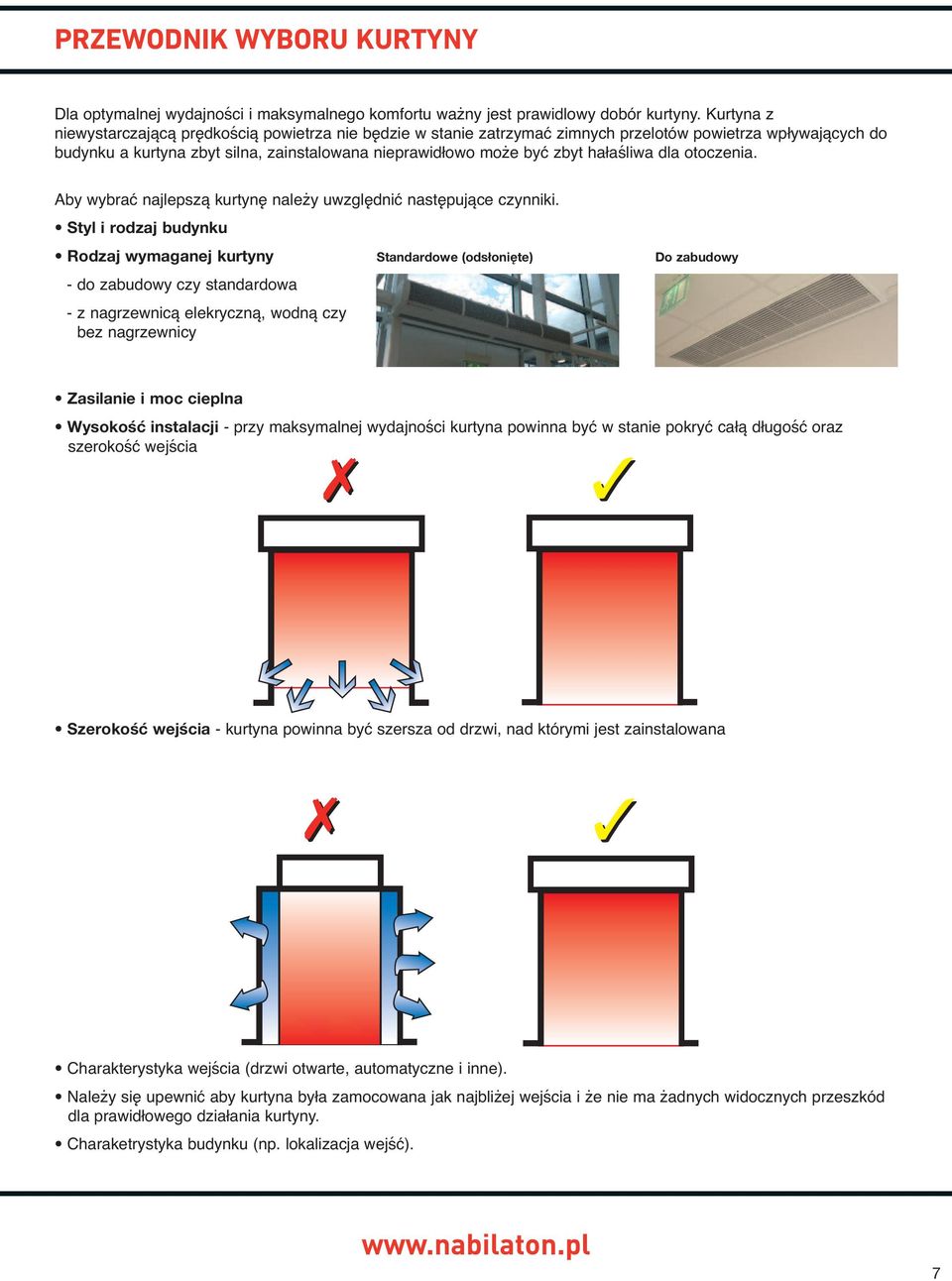

7 PRZEWODNIK WYBORU KURTYNY Dla optymalnej wydajności i maksymalnego komfortu ważny jest prawidlowy dobór kurtyny. Kurtyna z niewystarczającą prędkością powietrza nie będzie w stanie zatrzymać zimnych przelotów powietrza wpływających do budynku a kurtyna zbyt silna, zainstalowana nieprawidłowo może być zbyt hałaśliwa dla otoczenia. Aby wybrać najlepszą kurtynę należy uwzględnić następujące czynniki. Styl i rodzaj budynku Rodzaj wymaganej kurtyny Standardowe (odsłonięte) Do zabudowy - do zabudowy czy standardowa - z nagrzewnicą elekryczną, wodną czy bez nagrzewnicy Zasilanie i moc cieplna Wysokość instalacji - przy maksymalnej wydajności kurtyna powinna być w stanie pokryć całą długość oraz szerokość wejścia Szerokość wejścia - kurtyna powinna być szersza od drzwi, nad którymi jest zainstalowana Charakterystyka wejścia (drzwi otwarte, automatyczne i inne). Należy się upewnić aby kurtyna była zamocowana jak najbliżej wejścia i że nie ma żadnych widocznych przeszkód dla prawidłowego działania kurtyny. Charaketrystyka budynku (np. lokalizacja wejść). 7

8 PRZEWODNIK WYBORU KURTYNY Poniższa tabela przedstawia podstawową charakterystykę kurtyn powietrznych Thermoscreens. Aby uzyskać więcej informacji, należy skontaktować się z Doradcami Techniczno-Handlowymi firmy Nabilaton Sp. z o.o. Sp. z o.o. Zestawienie funkcji kurtyn Modele Zalecana wysokość / szerokość Seria C Do wys. 3m standardowa Do wys. 2.75m do zabudowy Seria C EE Do wys. 3m standardowa Do wys. 2.75m do zabudowy Seria T Do wys. 3m kurtyny do zabudowy i standardowe Seria PHV Do wys. 4m standardowa Do wys. 3.75m do zabudowy Maks. szerokość kurtyn pionowych 2.5m Seria PHV EE Do wys. 4m standardowa Do wys. 3.75m do zabudowy Maks. szerokość kurtyn pionowych 2.5m Ogrzewanie Elektryczne Wodne Bez nagrzewnicy Opcje instalacji Pozioma 3 3 Wejście - małej i średniej wielkości budynki z umiarkowaną ilością przechodniów. Restauracje, sklepy. 3 Wejście - średniej wielkosci budynki z umiarkowaną ilością przechodniów. Banki, teatry, centra handlowe, szpitale, hotele. 3 3 Wejście - średniej i dużej wielkości budynki z dużą ilością przechodniów. Lotniska, hangary, centra handlowe, fabryki i magazyny. 3 Wejście - średniej i dużej wielkości budynki z dużą ilością przechodniów. Lotniska, hangary, centra handlowe, fabryki i magazyny Seria HX Do wys. 3.3m kurtyny do zabudowy I standardowe 3 Do wys. 2.75m standardowa 3 Seria PHV Designer 3 Wejście - małej i średniej wielkości budynki z umiarkowaną ilością przechodniów. Restauracje, sklepy. 3 Do wys. 3m standardowa Wejście - średniej wielkości budynki z dużą ilością przechodniów. Lotniska, centra handlowe. 3 Maks. szerokość kurtyn pionowych 1.5m Do wys. 3.5m standardowa Sugerowane aplikacje 3 Seria HP Seria C Designer Pionowa Standardowa Do zabudowy Maks. szerokość kurtyn pionowych 2.5m 3 Wejście - średniej i dużej wielkości budynki z dużą ilością przechodniów. Centra handlowe oraz sklepy. Wejście - małej i średniej wielkości budynki,w których kładzie się duży nacisk na wygląd i styl kurtyny oraz jej dopasowanie do architektonicznych cech budynku. To kurtyny wykończone z wysokiej jakości stali nierdzewnej. Wejście - małej i średniej wielkości budynki,w których kładzie się duży nacisk na wygląd i styl kurtyny oraz jej dopasowanie do architektonicznych cech budynku. To kurtyny wykończone z wysokiej jakości stali nierdzewnej. Seria PSI Do wys. 6m 3 Zastosowanie w placówkach przemysłowych. Seria Jet Do wys. 2.3m 3 Kioski, butiki, małe wejścia, do zastosowania funkcji grzejnika. T600/T800 Do wys. 2.3m 3 Kioski, pojedyncze okienka. **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 8

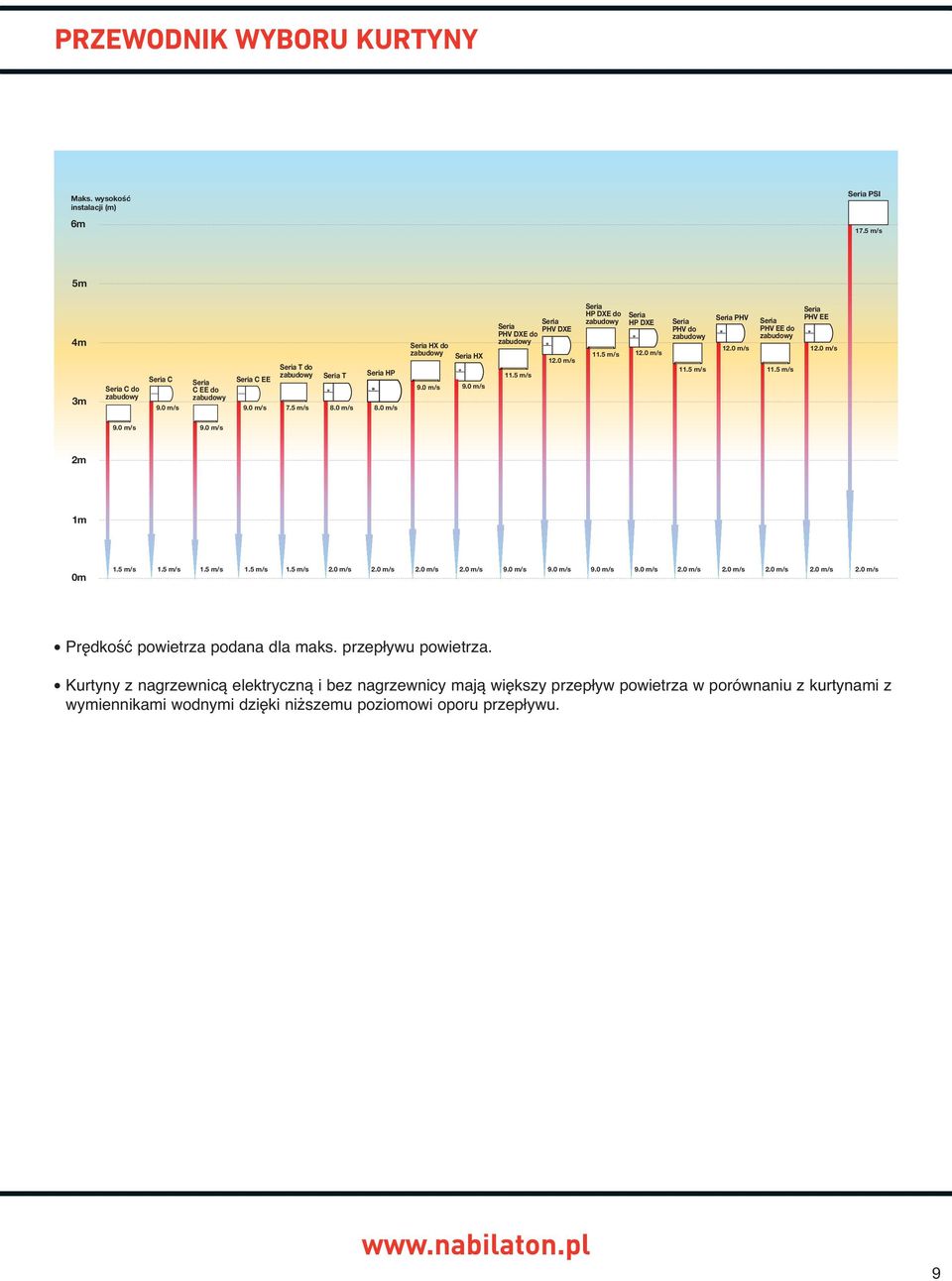

9 WHY FIT AN AIR CURTAIN? PRZEWODNIK WYBORU KURTYNY Maks. wysokość instalacji (m) 6m Seria PSI 17.5 m/s 5m 4m 3m Seria C do zabudowy Seria C 9.0 m/s Seria C EE do zabudowy Seria C EE 9.0 m/s Seria T do zabudowy 7.5 m/s Seria T 8.0 m/s Seria HP 8.0 m/s Seria HX do zabudowy 9.0 m/s Seria HX 9.0 m/s Seria Seria PHV DXE PHV DXE do zabudowy 11.5 m/s 12.0 m/s Seria HP DXE do zabudowy 11.5 m/s Seria HP DXE 12.0 m/s Seria PHV do zabudowy 11.5 m/s Seria PHV 12.0 m/s Seria PHV EE do zabudowy 11.5 m/s Seria PHV EE 12.0 m/s 9.0 m/s 9.0 m/s 2m 1m 0m 1.5 m/s 1.5 m/s 1.5 m/s 1.5 m/s 1.5 m/s 2.0 m/s 2.0 m/s 2.0 m/s 2.0 m/s 9.0 m/s 9.0 m/s 9.0 m/s 9.0 m/s 2.0 m/s 2.0 m/s 2.0 m/s 2.0 m/s 2.0 m/s l Prędkość powietrza podana dla maks. przepływu powietrza. l Kurtyny z nagrzewnicą elektryczną i bez nagrzewnicy mają większy przepływ powietrza w porównaniu z kurtynami z wymiennikami wodnymi dzięki niższemu poziomowi oporu przepływu. 9

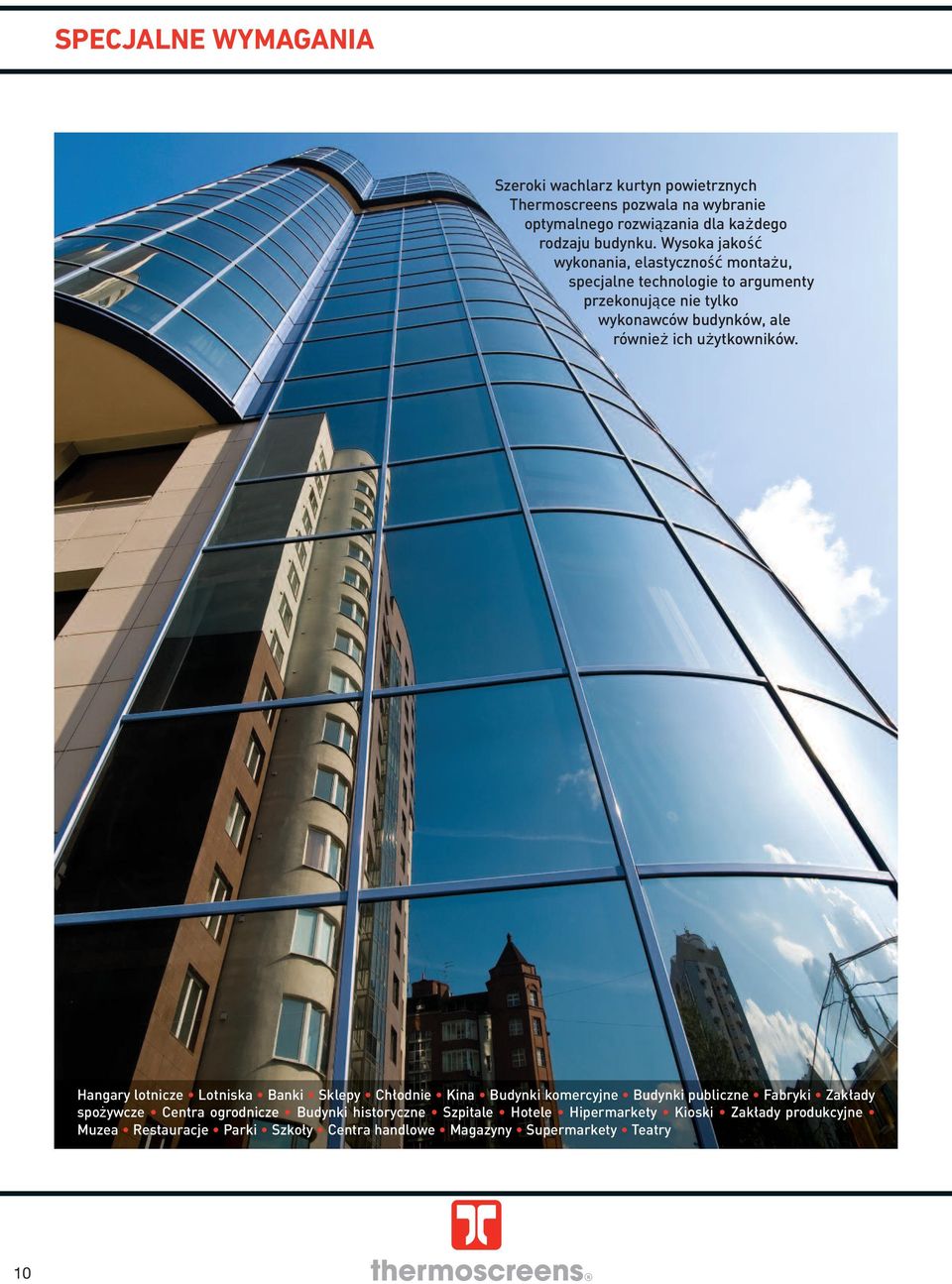

10 SPECJALNE WYMAGANIA Szeroki wachlarz kurtyn powietrznych Thermoscreens pozwala na wybranie optymalnego rozwiązania dla każdego rodzaju budynku. Wysoka jakość wykonania, elastyczność montażu, specjalne technologie to argumenty przekonujące nie tylko wykonawców budynków, ale również ich użytkowników. Hangary lotnicze Lotniska Banki Sklepy Chłodnie Kina Budynki komercyjne Budynki publiczne Fabryki Zakłady spożywcze Centra ogrodnicze Budynki historyczne Szpitale Hotele Hipermarkety Kioski Zakłady produkcyjne Muzea Restauracje Parki Szkoły Centra handlowe Magazyny Supermarkety Teatry 10

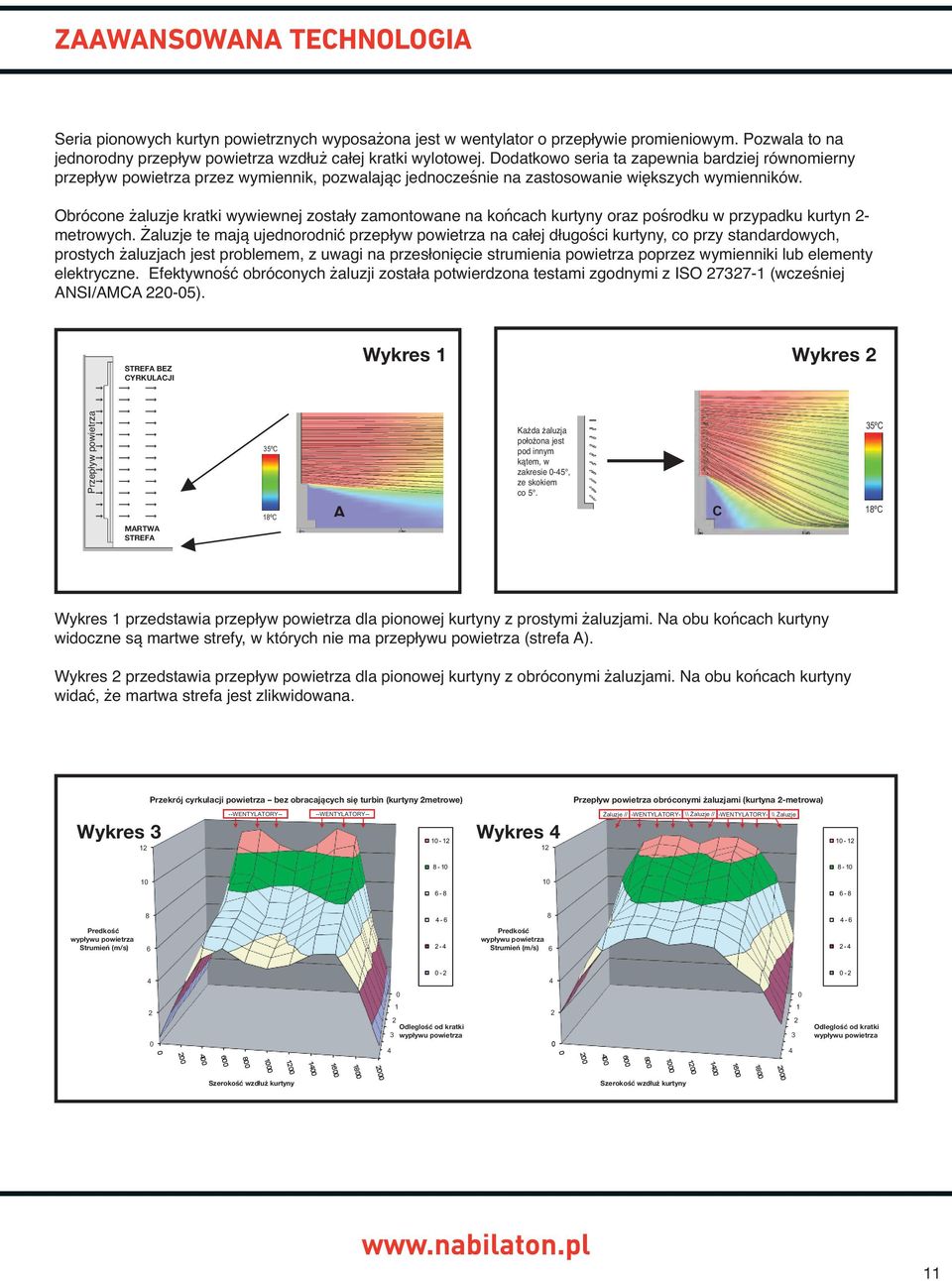

11 ZAAWANSOWANA TECHNOLOGIA CYRKULACJI Seria pionowych kurtyn powietrznych wyposażona jest w wentylator o przepływie promieniowym. Pozwala to na jednorodny przepływ powietrza wzdłuż całej kratki wylotowej. Dodatkowo seria ta zapewnia bardziej równomierny przepływ powietrza przez wymiennik, pozwalając jednocześnie na zastosowanie większych wymienników. Obrócone żaluzje kratki wywiewnej zostały zamontowane na końcach kurtyny oraz pośrodku w przypadku kurtyn 2- metrowych. Żaluzje te mają ujednorodnić przepływ powietrza na całej długości kurtyny, co przy standardowych, prostych żaluzjach jest problemem, z uwagi na przesłonięcie strumienia powietrza poprzez wymienniki lub elementy elektryczne. Efektywność obróconych żaluzji została potwierdzona testami zgodnymi z ISO ºC (wcześniej MARTWA ANSI/AMCA ). STREFA Przepływ powietrza STREFA BEZ STREFA BEZ CYRKULACJI Wykres 1 Wykres 2 Przepływ powietrza MARTWA STREFA 35ºC 18ºC A Każda żaluzja położona jest pod innym kątem, w zakresie 0-45, ze skokiem co 5. C 35ºC 18ºC Wykres 1 przedstawia przepływ powietrza dla pionowej kurtyny z prostymi żaluzjami. Na obu końcach kurtyny widoczne są martwe strefy, w których nie ma przepływu powietrza (strefa A). Wykres Każda żaluzja 2 przedstawia przepływ powietrza dla pionowej kurtyny z obróconymi żaluzjami. Na obu końcach kurtyny położona jest widać, pod innym że martwa strefa jest zlikwidowana. kątem, w zakresie 0-45, ze skokiem co 5. Przekrój cyrkulacji powietrza bez obracających się turbin (kurtyny 2metrowe) Przepływ powietrza obróconymi żaluzjami (kurtyna 2-metrowa) --WENTYLATORY-- --WENTYLATORY-- Żaluzje // -WENTYLATORY- \\ Żaluzje // -WENTYLATORY- \\ Żaluzje Wykres 3 Wykres Predkość wypływu powietrza Strumień (m/s) Predkość wypływu powietrza Strumień (m/s) Odleglość od kratki 3 wypływu powietrza Odleglość od kratki wypływu powietrza Szerokość wzdłuż kurtyny Szerokość wzdłuż kurtyny Przekrój cyrkulacji powietrza bez obracających się turbin (kurtyny 2metrowe) Przekrój cyrkulacji powietrza z obracającymi się turbinami (kurtyny 2metrowe) 11

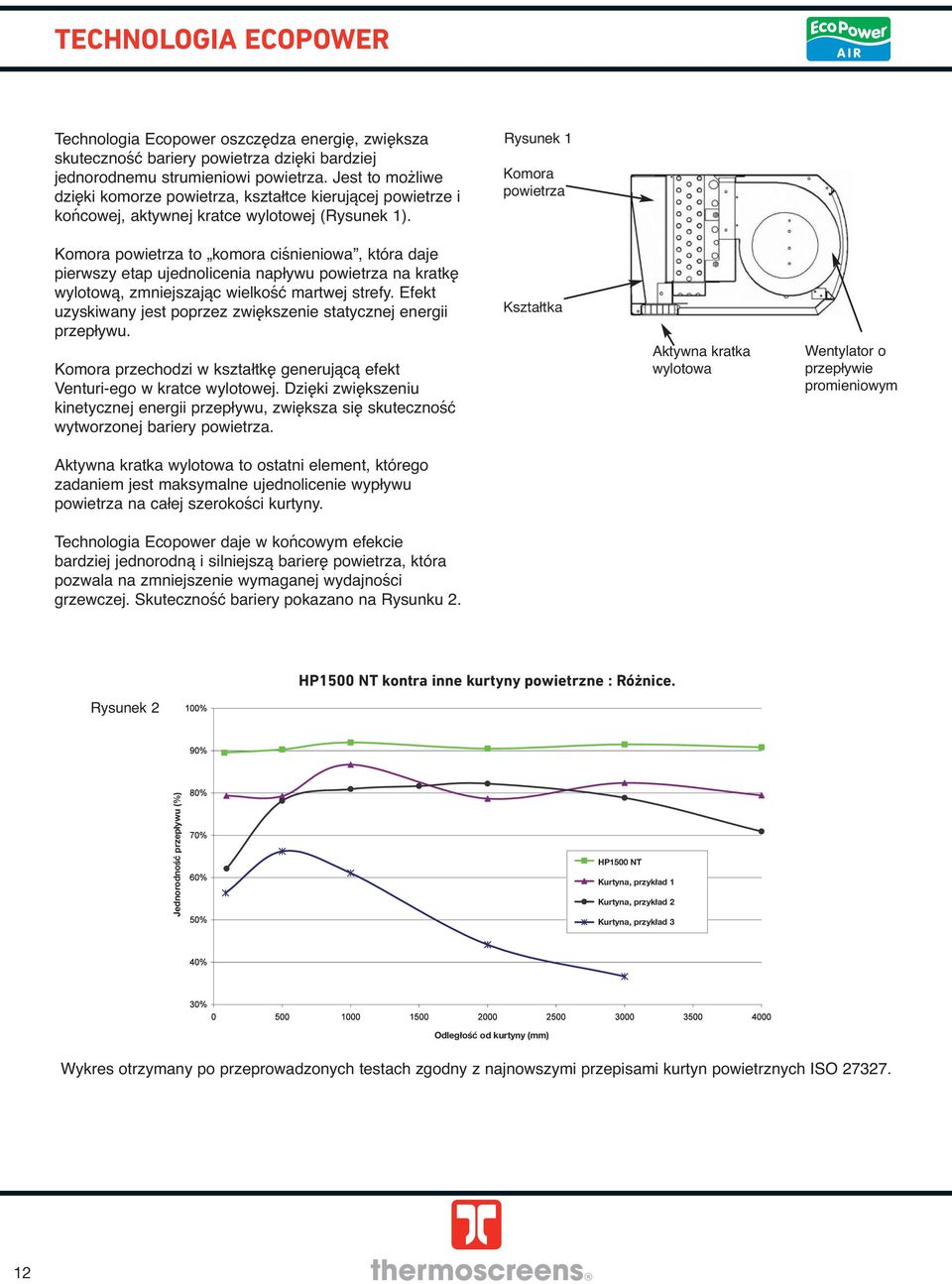

12 TECHNOLOGIA ECOPOWER Technologia Ecopower oszczędza energię, zwiększa skuteczność bariery powietrza dzięki bardziej jednorodnemu strumieniowi powietrza. Jest to możliwe dzięki komorze powietrza, kształtce kierującej powietrze i końcowej, aktywnej kratce wylotowej (Rysunek 1). Rysunek 1 Komora powietrza Komora powietrza to komora ciśnieniowa, która daje pierwszy etap ujednolicenia napływu powietrza na kratkę wylotową, zmniejszając wielkość martwej strefy. Efekt uzyskiwany jest poprzez zwiększenie statycznej energii przepływu. Komora przechodzi w kształtkę generującą efekt Venturi-ego w kratce wylotowej. Dzięki zwiększeniu kinetycznej energii przepływu, zwiększa się skuteczność wytworzonej bariery powietrza. Kształtka Aktywna kratka wylotowa Wentylator o przepływie promieniowym Aktywna kratka wylotowa to ostatni element, którego zadaniem jest maksymalne ujednolicenie wypływu powietrza na całej szerokości kurtyny. Technologia Ecopower daje w końcowym efekcie bardziej jednorodną i silniejszą barierę powietrza, która pozwala na zmniejszenie wymaganej wydajności grzewczej. Skuteczność bariery pokazano na Rysunku 2. Rysunek 2 HP1500 NT NT kontra kontra inne kurtyny inne powietrzne kurtyny : powietrzne Różnice : Różnice. Jednorodność przepływu (%) HP1500 NT Kurtyna, przykład 1 Kurtyna, przykład 2 Kurtyna, przykład 3 Odległość od kurtyny (mm) Wykres otrzymany! po przeprowadzonych testach zgodny z najnowszymi przepisami kurtyn powietrznych ISO

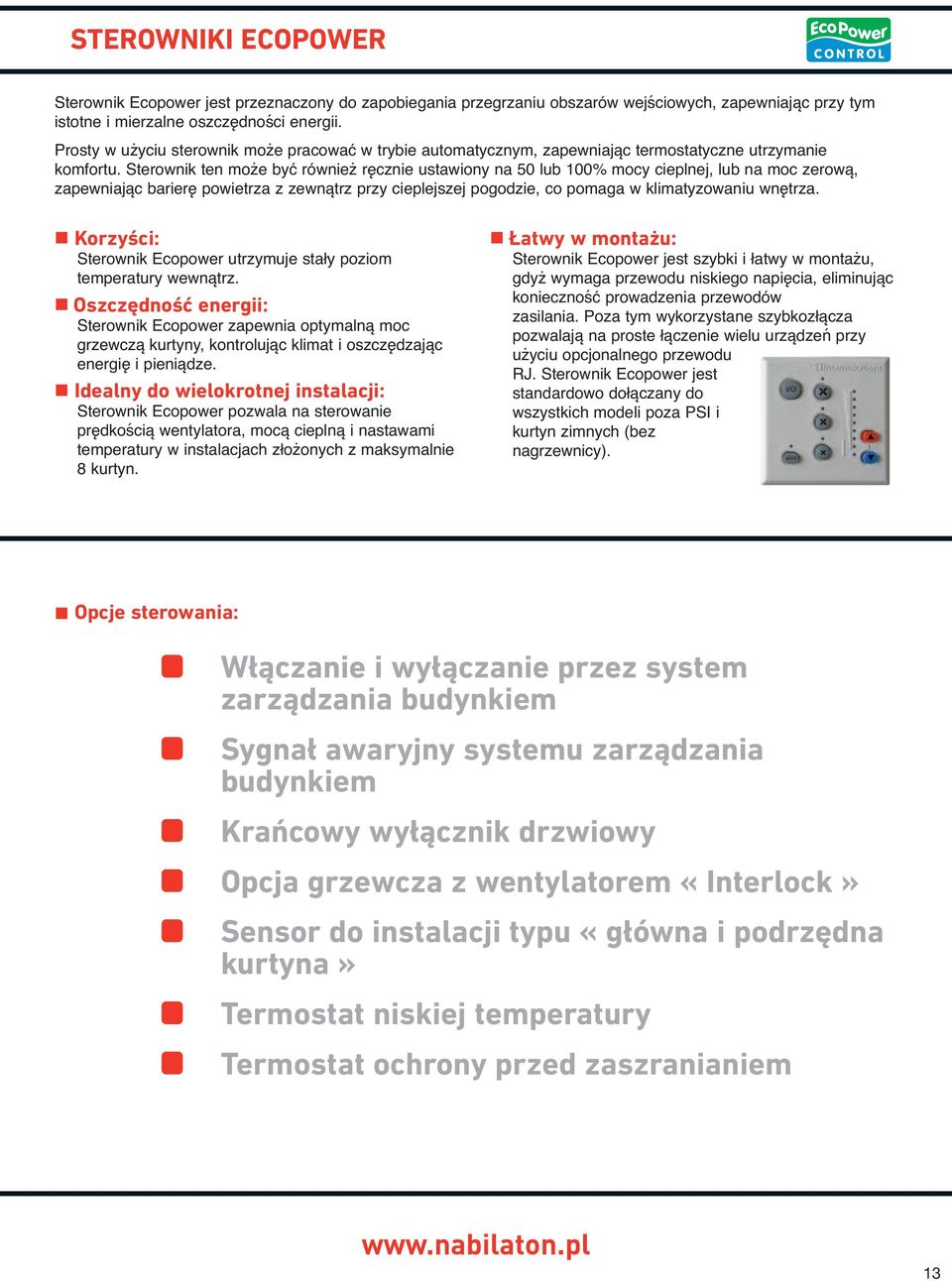

13 WHY FIT AN AIR CURTAIN? STEROWNIKI ECOPOWER Sterownik Ecopower jest przeznaczony do zapobiegania przegrzaniu obszarów wejściowych, zapewniając przy tym istotne i mierzalne oszczędności energii. Prosty w użyciu sterownik może pracować w trybie automatycznym, zapewniając termostatyczne utrzymanie komfortu. Sterownik ten może być również ręcznie ustawiony na 50 lub 100% mocy cieplnej, lub na moc zerową, zapewniając barierę powietrza z zewnątrz przy cieplejszej pogodzie, co pomaga w klimatyzowaniu wnętrza. Korzyści: Sterownik Ecopower utrzymuje stały poziom temperatury wewnątrz. Oszczędność energii: Sterownik Ecopower zapewnia optymalną moc grzewczą kurtyny, kontrolując klimat i oszczędzając energię i pieniądze. Idealny do wielokrotnej instalacji: Sterownik Ecopower pozwala na sterowanie prędkością wentylatora, mocą cieplną i nastawami temperatury w instalacjach złożonych z maksymalnie 8 kurtyn. Łatwy w montażu: Sterownik Ecopower jest szybki i łatwy w montażu, gdyż wymaga przewodu niskiego napięcia, eliminując konieczność prowadzenia przewodów zasilania. Poza tym wykorzystane szybkozłącza pozwalają na proste łączenie wielu urządzeń przy użyciu opcjonalnego przewodu RJ. Sterownik Ecopower jest standardowo dołączany do wszystkich modeli poza PSI i kurtyn zimnych (bez nagrzewnicy). Opcje sterowania: Włączanie i wyłączanie przez system zarządzania budynkiem Sygnał awaryjny systemu zarządzania budynkiem Krańcowy wyłącznik drzwiowy Opcja grzewcza z wentylatorem «Interlock» Sensor do instalacji typu «główna i podrzędna kurtyna» Termostat niskiej temperatury Termostat ochrony przed zaszranianiem 13

14 C SERIA RANGE C EE C1000 EE C1500 EE C2000 EE C1000 R EE C1500 R EE C2000 R EE Szerokość Door Width drzwi (m) Szerokość Door Width drzwi (m) Główne cechy serii C EE Popularna i ekonomiczna seria C EE dostępna jest w konkurencyjnych cenach Dostępne kurtyny do montażu odsłoniętego i do zabudowy Dostępne kurtyny z nagrzewnicą elektryczną, wodną i bez nagrzewnicy (zimne) Max. wysokość montażu kurtyn odsłoniętych wynosi 3m Max. wysokość montażu kurtyn do zabudowy wynosi 2.75m Zasilenie jedno lub trójfazowe Standardowo kurtyny dostępne w kolorze RAL9010 (biały). Istnieje możliwość wyboru innego koloru z palety RAL Te same wymiary gabarytowe i montażowe jak w serii C NT Zdalne sterowanie z wyborem trzech prędkości wentylatora, dostępne z każdym typem kurtyny z nagrzewnicą elektryczną (T ) i kurtyny bez nagrzewnicy lub z nagrzewnicą wodną (T ) 14

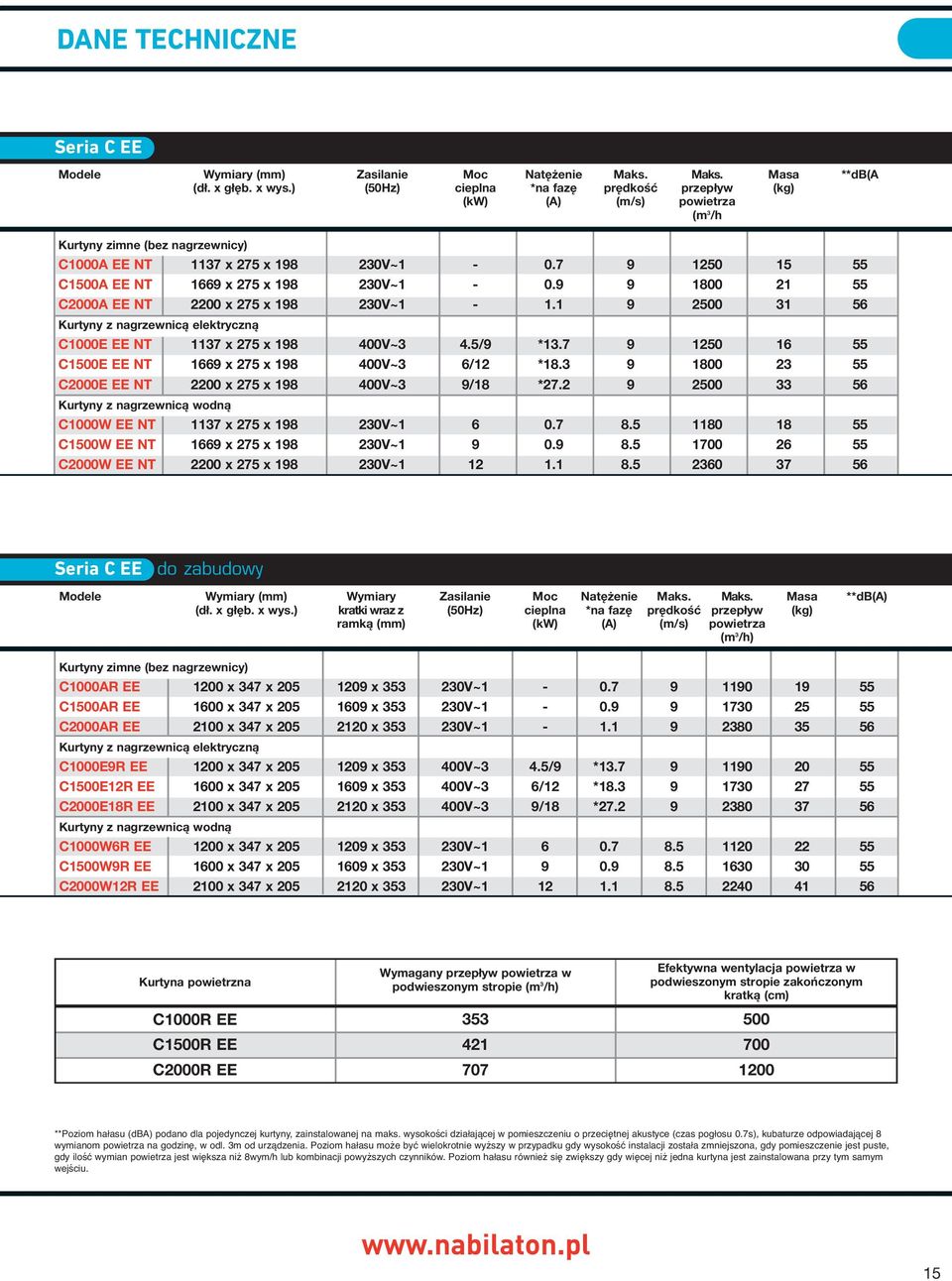

15 WHY FIT AN AIR CURTAIN? DANE TECHNICZNE Seria C EE Modele Wymiary (mm) Zasilanie Moc Natężenie Maks. Maks. Masa **db(a (dł. x głęb. x wys.) (50Hz) cieplna *na fazę prędkość przepływ (kg) (kw) (A) (m/s) powietrza (m 3 /h Kurtyny zimne (bez nagrzewnicy) C1000A EE NT 1137 x 275 x V~ C1500A EE NT 1669 x 275 x V~ C 2000A EE NT 2200 x 275 x V~ Kurtyny z nagrzewnicą elektryczną C1000E EE NT 1137 x 275 x V~3 4.5/9 * C1500E EE NT 1669 x 275 x V~3 6/12 * C2000E EE NT 2200 x 275 x V~3 9/18 * Kurtyny z nagrzewnicą wodną C1000W EE NT 1137 x 275 x V~ C1500W EE NT 1669 x 275 x V~ C2000W EE NT 2200 x 275 x V~ Seria C EE do zabudowy Modele Wymiary (mm) Wymiary Zasilanie Moc Natężenie Maks. Maks. Masa **db(a) (dł. x głęb. x wys.) kratki wraz z (50Hz) cieplna *na fazę prędkość przepływ (kg) ramką (mm) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) C1000AR EE 1200 x 347 x x V~ C1500AR EE 1600 x 347 x x V~ C2000AR EE 2100 x 347 x x V~ Kurtyny z nagrzewnicą elektryczną C1000E9R EE 1200 x 347 x x V~3 4.5/9 * C1500E12R EE 1600 x 347 x x V~3 6/12 * C2000E18R EE 2100 x 347 x x V~3 9/18 * Kurtyny z nagrzewnicą wodną C1000W6R EE 1200 x 347 x x V~ C1500W9R EE 1600 x 347 x x V~ C2000W12R EE 2100 x 347 x x V~ Kurtyna powietrzna C1000R EE C1500R EE C2000R EE Wymagany przepływ powietrza w podwieszonym stropie (m 3 /h) Efektywna wentylacja powietrza w podwieszonym stropie zakończonym kratką (cm) **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 15

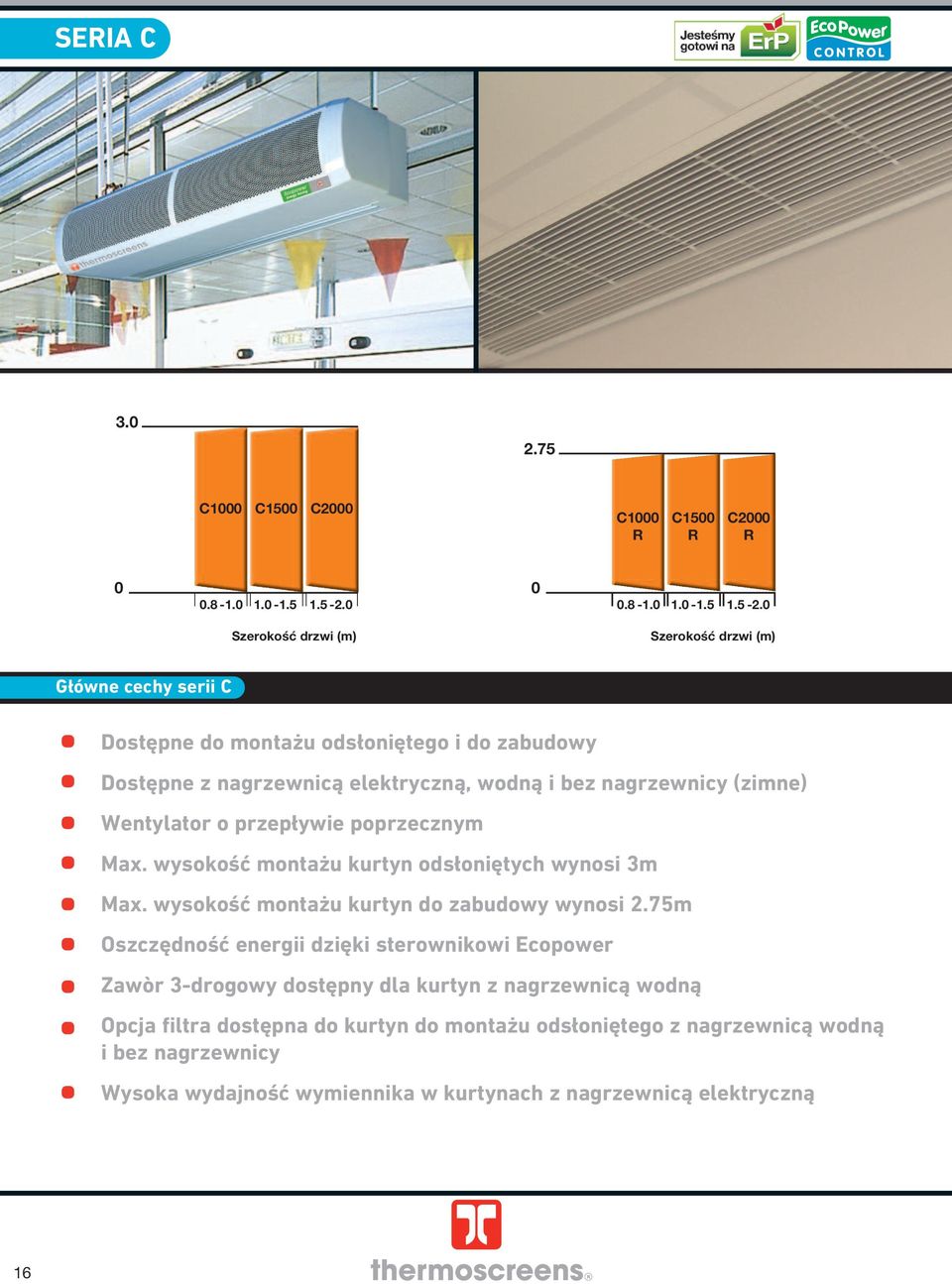

16 C SERIA RANGC C1000 C1500 C2000 C1000 R C1500 R C2000 R Szerokość Door Width drzwi (m) Szerokość Door Width drzwi (m) Główne cechy serii C Dostępne do montażu odsłoniętego i do zabudowy Dostępne z nagrzewnicą elektryczną, wodną i bez nagrzewnicy (zimne) Wentylator o przepływie poprzecznym Max. wysokość montażu kurtyn odsłoniętych wynosi 3m Max. wysokość montażu kurtyn do zabudowy wynosi 2.75m Oszczędność energii dzięki sterownikowi Ecopower Zawòr 3-drogowy dostępny dla kurtyn z nagrzewnicą wodną Opcja filtra dostępna do kurtyn do montażu odsłoniętego z nagrzewnicą wodną i bez nagrzewnicy Wysoka wydajność wymiennika w kurtynach z nagrzewnicą elektryczną 16

17 WHY FIT AN AIR CURTAIN? DANE TECHNICZNE Seria C Modele Wymiary (mm) Zasilanie Moc Natężenie Maks. Maks. Masa **db(a) (dł. x głęb. x wys.) (50Hz) cieplna *na fazę prędkość przepływ (kg) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) C1000A NT 1137 x 275 x V~ C1500A NT 1669 x 275 x V~ C 2000A NT 2200 x 275 x V~ Kurtyny z nagrzewnicą elektryczną C1000E NT 1137 x 275 x V~3 4.5/9 * C1500E NT 1669 x 275 x V~3 6/12 * C2000E NT 2200 x 275 x V~3 9/18 * Kurtyny z nagrzewnicą wodną C1000W NT 1137 x 275 x V~ C1500W NT 1669 x 275 x V~ C2000W NT 2200 x 275 x V~ Seria C do zabudowy Modele Wymiary (mm) Wymiary Zasilanie Moc Natężenie Maks. Maks. Masa **db(a) (dł. x głęb. x wys.) kratki wraz z (50Hz) cieplna *na fazę prędkość przepływ (kg) ramką (mm) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) C1000AR 1200 x 347 x x V~ C1500AR 1600 x 347 x x V~ C2000AR 2100 x 347 x x V~ Kurtyny z nagrzewnicą elektryczną C1000E9R 1200 x 347 x x V~3 4.5/9 * C1500E12R 1600 x 347 x x V~3 6/12 * C2000E18R 2100 x 347 x x V~3 9/18 * Kurtyny z nagrzewnicą wodną C1000W6R 1200 x 347 x x V~ C1500W9R 1600 x 347 x x V~ C2000W12R 2100 x 347 x x V~ Kurtyna powietrzna Wymagany przepływ powietrza w podwieszonym stropie (m 3 /h) Efektywna wentylacja powietrza w podwieszonym stropie zakończonym kratką (cm) C1000R C1500R C2000R **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 17

18 WYMIARY GABARYTOWE I MONTAżOWE Seria C Wymiary dotyczą również serii C EE. E D E (min) 275 C A B C F 75 A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) C N/A 710 N/A 161 C C Podłączenia instalacji wodnej, gwint wewn. Rp 1/2" Zasilanie elektryczne wejście pod dławicę 25mm M6 Miejsce podłączenia przewodu pilota Seria C do zabudowy Wymiary dotyczą również serii C EE. 301 B mm STROP PODWIESZANY 353 C A C1000R C1500R A(mm) C2000R Otwór w stropie B(mm) C(mm) Dł.(mm) Szer.(mm) Podłączenia instalacji wodnej, gwint wewn. Rp 1/2" Zasilanie elektryczne 1m m-140 2m

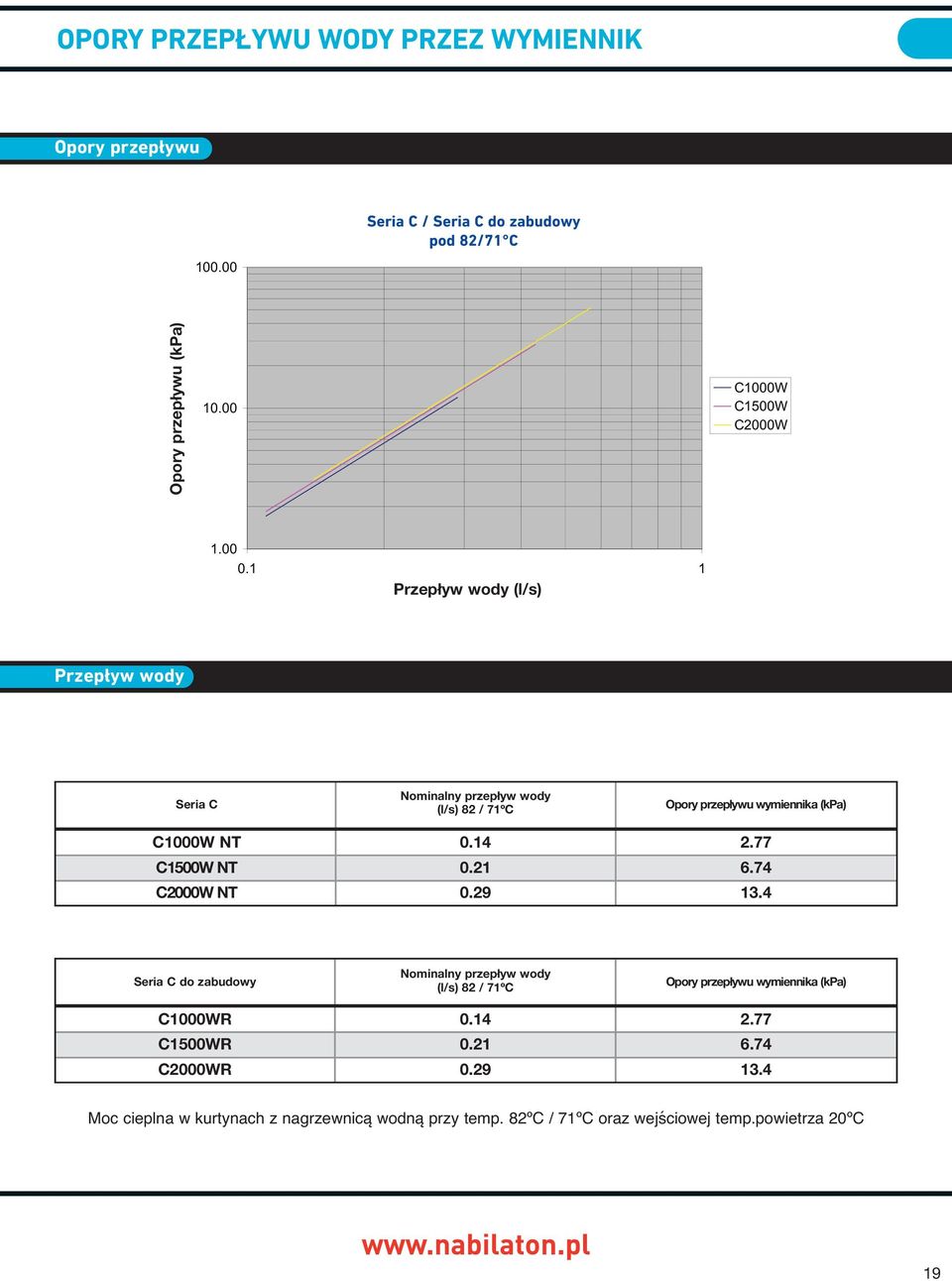

19 OPORY PRZEPŁYWU WODY PRZEZ WYMIENNIK Opory przepływu Seria C / Seria C do zabudowy pod 82/71 C for 82/72 C Water coil pressure - C Range / C Range Recessed Opory Pressure przepływu Drop (kpa) (kpa) C1000W C1500W C2000W Przepływ Water Flow wody (l/s) (l/s) Przepływ wody Seria C Nominalny przepływ wody (l/s) 82 / 71ºC Opory przepływu wymiennika (kpa) C1000W NT C1500W NT C2000W NT Seria C do zabudowy Nominalny przepływ wody (l/s) 82 / 71ºC Opory przepływu wymiennika (kpa) C1000WR C1500WR C2000WR Moc cieplna w kurtynach z nagrzewnicą wodną przy temp. 82ºC / 71ºC oraz wejściowej temp.powietrza 20ºC 19

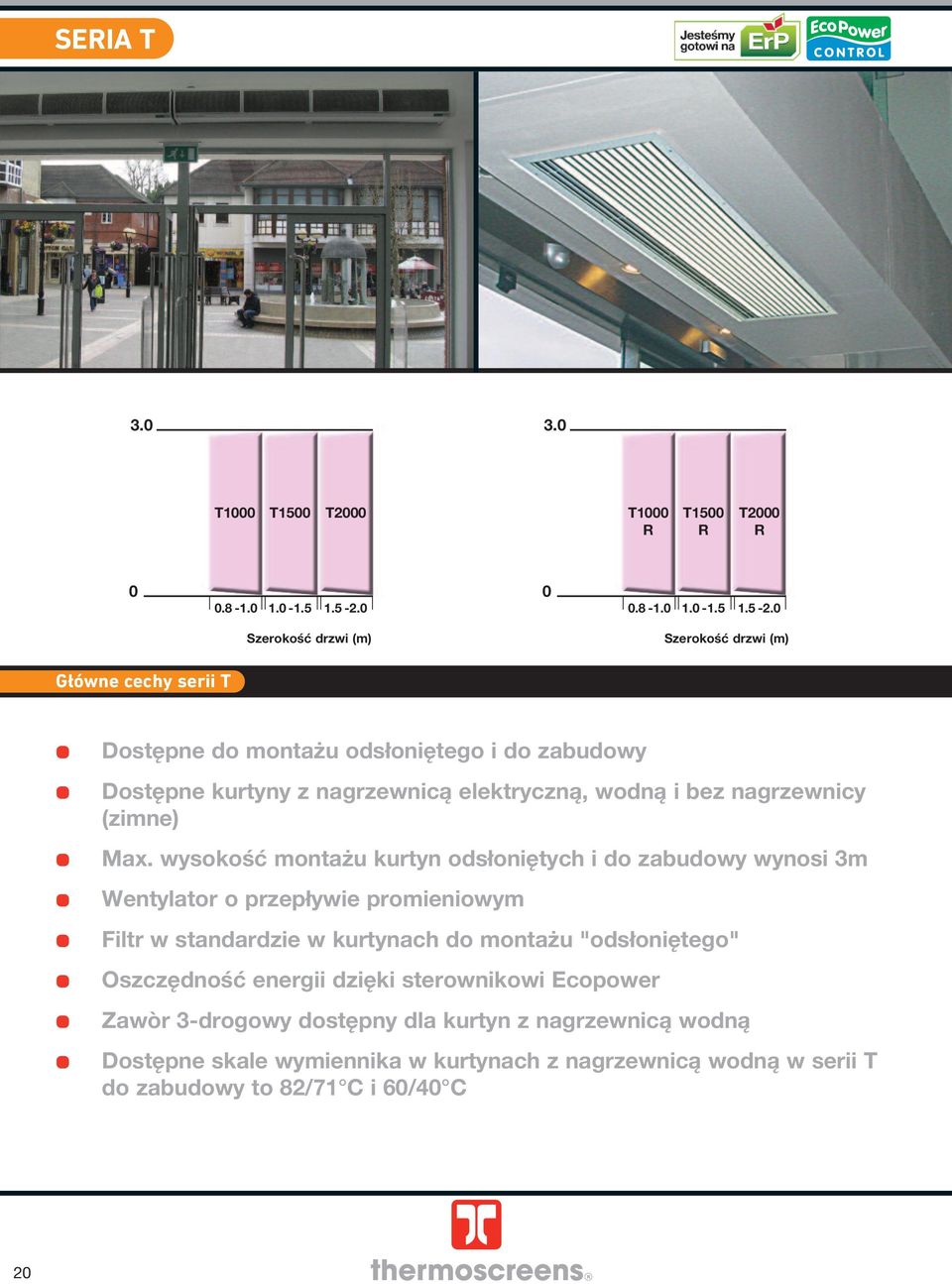

20 SERIA T T1000 T1500 T2000 T1000 R T1500 R T2000 R Szerokość Door Width drzwi (m) Szerokość Door Width drzwi (m) Główne cechy serii T Dostępne do montażu odsłoniętego i do zabudowy Dostępne kurtyny z nagrzewnicą elektryczną, wodną i bez nagrzewnicy (zimne) Max. wysokość montażu kurtyn odsłoniętych i do zabudowy wynosi 3m Wentylator o przepływie promieniowym Filtr w standardzie w kurtynach do montażu "odsłoniętego" Oszczędność energii dzięki sterownikowi Ecopower Zawòr 3-drogowy dostępny dla kurtyn z nagrzewnicą wodną Dostępne skale wymiennika w kurtynach z nagrzewnicą wodną w serii T do zabudowy to 82/71 C i 60/40 C 20

21 WHY FIT AN AIR CURTAIN? DANE TECHNICZNE Seria T Modele Wymiary (mm) Zasilanie Moc Natężenie Maks. Maks. Waga **db(a) (dł. x głęb. x wys.) (50Hz) cieplna *na fazę prędkość przepływ (kg) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) T1000A NT 1196 x 377 x V~ T1500A NT 1746 x 377 x V~ T2000A NT 2296 x 377 x V~ Kurtyny z nagrzewnicą elektryczną T1000E NT 1196 x 377 x V~3 6/9 * T1500E NT 1746 x 377 x V~3 6/12 * T2000E NT 2296 x 377 x V~3 12/18 * Kurtyny z nagrzewnicą wodną T1000W NT 1196 x 377 x V~ T1500W NT 1746 x 377 x V~ T2000W NT 2296 x 377 x V~ Seria T do zabudowy Modele Wymiary (mm) Wymiary Zasilanie Moc Natężenie Maks. Maks. Waga **db(a) (dł. x głęb. x wys.) kratki wraz z (50Hz) cieplna *na fazę prędkość przepływ (kg) ramką (mm) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) T1000AR 1150 x 436 x x V~ T1500AR 1650 x 436 x x V~ T2000AR 2240 x 436 x x V~ Kurtyny z nagrzewnicą elektryczną T1000E9R 1150 x 436 x x V~3 6/9 * T1000E12R 1150 x 436 x x V~3 6/12 * T1500E12R 1650 x 436 x x V~3 6/12 * T1500E18R 1650 x 436 x x V~3 9/18 * T2000E18R 2240 x 436 x x V~3 12/18 * T2000E24R 2240 x 436 x x V~3 12/24 * Kurtyny z nagrzewnicą wodną T1000W12R 1150 x 436 x x V~ T1500W18R 1650 x 436 x x V~ T2000W24R 2240 x 436 x x V~ Kurtyna powietrzna Wymagany przepływ powietrza w podwieszonym stropie (m 3 /h) Efektywna wentylacja powietrza w podwieszonym stropie zakończonym kratką (cm) T1000R T1500R T2000R **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 21

22 WYMIARY GABARYTOWE I MONTAżOWE Seria T A(mm) B(mm) C(mm) T N/A 1104 T T M10 Zasilanie elektryczne wejście pod dławicę 25mm D(mm) E(mm) Podłączenia instalacji wodnej, gwint wewn. Rp 3/4" Miejsce podłączenia przewodu pilota Seria T do zabudowy Standardowa kratka mm STROP PODWIESZANY 436 C Zasilanie elektryczne wejście pod dławicę 25mm tylko 2m kurtyna z nagrzewnicą elektryczną A Otwory pod pręty gwintowane M10 B Zasilanie elektryczne, wejście pod dławicę 25mm (kurtyny 1m i 1.5m) B T1000R T1500R T2000R A(mm) Otwór w stropie B(mm) C(mm) Dł. (mm) Szer. (mm) N/A Podłączenia instalacji wodnej, gwint wewn. Rp 3/4" 436 Większa kratka mm STROP PODWIESZANY Figure 1 - Standard Recess Grille 476 C Zasilanie elektryczne wejście pod dławicę 25mm tylko 2m kurtyna z nagrzewnicą elektryczną Otwory pod pręty gwintowane M10 B A Zasilanie elektryczne, wejście pod dławicę 25mm (kurtyny 1m i 1.5m) B T1000R T1500R T2000R Otwór w stropie A(mm) B(mm) C(mm) Dł. (mm) Szer. (mm) 1150 N/A Podłączenia instalacji wodnej, gwint wewn. Rp 3/4" 22 Figure 2 - Wider Recess Grille

23 OPORY PRZEPŁYWU WODY PRZEZ WYMIENNIK Opory przepływu Water Coil Seria pressure T / Seria T - do T Range zabudowy / T pod Range 82/71 C Recessed Opory Pressure przepływu Drop (kpa) (kpa) T1000W T1500W T2000W Przepływ Water Flow wody (l/s) (l/s) Przepływ wody Seria T Nominalny przepływ wody (l/s) 82 / 71ºC Opory przepływu wymiennika (kpa) T1000W NT T1500W NT T2000W NT Seria T do zabudowy Nominalny przepływ wody (l/s) 82 / 71ºC Opory przepływu wymiennika (kpa) T1000WR T1500WR T2000WR Moc cieplna w kurtynach z nagrzewnicą wodną przy temp. 82ºC / 71ºC oraz wejściowej temp.powietrza 20ºC 23

24 SERIA PHV EE PHV EE 1000 PHV EE 1500 PHV EE 2000 PHV EE 1000 R PHV EE 1500 R PHV EE 2000 R Szerokość Door Width drzwi (m) Szerokość Door Width drzwi (m) Główne cechy serii PHV EE (This model range is also available for vertical installation) Dostępne kurtyny do montażu odsłoniętego i do zabudowy Dostępne kurtyny z nagrzewnicą elektryczną, wodną i bez nagrzewnicy (zimne) Max. wysokość montażu kurtyn odsłoniętych wynosi 4m Maks. wysokosć kurtyn do zabudowy wynosi 3.75m Zasilenie jedno lub trójfazowe Wyższa prędkość powietrza Standardowo kurtyny dostępne w kolorze RAL9010 (biały). Istnieje możliwość wyboru innego koloru z palety RAL Te same wymiary gabarytowe i montażowe jak w serii PHV NT Zdalne sterowanie z wyborem trzech prędkości wentylatora, dostępne z każdym typem kurtyny z nagrzewnicą elektryczną (T ) i kurtyny bez nagrzewnicy lub z nagrzewnicą wodną (T ) 24

25 DANE TECHNICZNE Seria PHV EE Modele Wymiary (mm) Zasilanie Moc Natężenie Maks. Maks. Waga **db(a) (dł. x głęb. x wys.) (50Hz) cieplna *na fazę prędkość przepływ (kg) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) PHV1000A EE NT 1196 x 377 x V~ PHV1500A EE NT 1746 x 377 x V~ PHV2000A EE NT 2296 x 377 x V~ Kurtyny z nagrzewnicą elektryczną PHV1000E EE NT 1196 x 377 x V~3 6/12 * PHV1500E EE NT 1746 x 377 x V~3 9/18 * PHV2000E EE NT 2296 x 377 x V~3 12/24 * Kurtyny z nagrzewnicą wodną PHV1000W EE NT 1196 x 377 x V~ PHV1500W EE NT 1746 x 377 x V~ PHV2000W EE NT 2296 x 377 x V~ Seria PHV EE do zabudowy Modele Wymiary (mm) Wymiary Zasilanie Moc Natężenie Maks. Maks. Waga **db(a) (dł. x głęb. x wys.) kratki wraz z (50Hz) vieplna *na fazę prędkość przepływ (kg) ramką (mm) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) PHV1000AR EE 1150 x 436 x x V~ PHV1500AR EE 1650 x 436 x x V~ PHV2000AR EE 2240 x 436 x x V~ Kurtyny z nagrzewnicą elektryczną PHV1000ER EE 1150 x 436 x x V~3 6/12 * PHV1500ER EE 1650 x 436 x x V~3 9/18 * PHV2000ER EE 2240 x 436 x x V~3 12/24 * Kurtyny z nagrzewnicą wodną PHV1000WR EE 1150 x 436 x x V~ PHV1500WR EE 1650 x 436 x x V~ PHV2000WR EE 2240 x 436 x x V~ Kurtyna powietrzna PHV1000R EE PHV1500R EE PHV2000R EE Wymagany przepływ powietrza w podwieszonym stropie (m 3 /h) Efektywna wentylacja powietrza w podwieszonym stropie zakończonym kratką (cm) **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 25

26 SERIA PHV PHV 1000 PHV 1500 PHV 2000 PHV 1000 R PHV 1500 R PHV 2000 R Szerokość Door Width drzwi (m) Szerokość Door Width drzwi (m) Główne cechy serii PHV (This model range is also available for vertical installation) Dostępne do montażu odsłoniętego i do zabudowy Dostępne z nagrzewnicą elektryczną, wodną i bez nagrzewnicy (zimne) Max. wysokość montażu kurtyn do montażu odsłoniętego wynosi 4m Max. wysokość montażu kurtyn do zabudowy wynosi 3.75m Wentylator o przepływie promieniowym Oszczędność energii dzięki sterownikowi Ecopower Zawòr 3-drogowy dostępny dla kurtyn z nagrzewnicą wodną Dostępne skale wymiennika w kurtynach z nagrzewnicą wodną w serii PHV do zabudowy i do montażu odsłoniętego to 82/71 C i 60/40 C 26

27 DANE TECHNICZNE Seria PHV Modele Wymiary (mm) Zasilanie Moc Natężenie Maks. Maks. Waga **db(a) (dł. x głęb. x wys.) (50Hz) cieplna *na fazę prędkość przepływ (kg) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) PHV1000A NT 1196 x 377 x V~ PHV1500A NT 1746 x 377 x V~ PHV2000A NT 2296 x 377 x V~ Kurtyny z nagrzewnicą elektryczną PHV1000E NT 1196 x 377 x V~3 6/12 * PHV1500E NT 1746 x 377 x V~3 9/18 * PHV2000E NT 2296 x 377 x V~3 12/24 * Kurtyny z nagrzewnicą wodną PHV1000W NT 1196 x 377 x V~ PHV1500W NT 1746 x 377 x V~ PHV2000W NT 2296 x 377 x V~ Seria PHV do zabudowy Modele Wymiary (mm) Wymiary Zasilanie Moc Natężenie Maks. Maks. Waga **db(a) (dł. x głęb. x wys.) kratki wraz z (50Hz) cieplna *na fazę prędkość przepływ (kg) ramką (mm) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) PHV1000AR P x 436 x x V~ PHV1500AR P x 436 x x V~ PHV2000AR P x 436 x x V~ Kurtyny z nagrzewnicą elektryczną PHV1000ER P x 436 x x V~3 6/12 * PHV1500ER P x 436 x x V~3 9/18 * PHV2000ER P x 436 x x V~3 12/24 * Kurtyny z nagrzewnicą wodną PHV1000WR P x 436 x x V~ PHV1500WR P x 436 x x V~ PHV2000WR P x 436 x x V~ Kurtyna powietrzna Wymagany przepływ powietrza w podwieszonym stropie (m 3 /h) Efektywna wentylacja powietrza w podwieszonym stropie zakończonym kratką (cm) PHV1000R PHV1500R PHV2000R **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 27

28 WYMIARY GABARYTOWE I MONTAżOWE Seria PHV Wymiary dotyczą również serii PHV EE (min) 295 E D E 377 A B C C F A(mm) B(mm) C(mm) D(mm) PHV N/A 800 PHV PHV E(mm) N/A F(mm) Alternatywne zasilanie elektryczne wejście pod dławicę 25mm (kurtyny 2m) M10 Podłączenia instalacji wodnej, gwint wewn. Rp 3/4" Zasilanie elektryczne wejście pod dławicę 25mm Miejsce podłączenia przewodu pilota Seria PHV do zabudowy Wymiary dotyczą również serii PHV EE do zabudowy Standardowa kratka STROP PODWIESZANY 20-90mm 436 C Zasilanie elektryczne wejście pod dławicę 25mm tylko 2m kurtyna z nagrzewnicą elektryczną A B Otwory pod pręty gwintowane M10 Zasilanie elektryczne wejście pod dławicę 25mm (kutyny 1m i 1.5m) B PHV1000R PHV1500R PHV2000R A(mm) Otwór w stropie B(mm) C(mm) Dł. (mm) Szer. (mm) N/A Podłączenia instalacji wodnej, gwint wewn. Rp 3/4" Większa kratka STROP PODWIESZANY mm Figure 1 - Standard Recess Grille 476 C Zasilanie elektryczne wejście pod dławicę 25mm tylko 2m kurtyna z nagrzewnicą elektryczną Otwory pod pręty gwintowane M10 B A Zasilanie elektryczne wejście pod dławicę 25mm (kurtyny 1m i 1.5m) B PHV1000R PHV1500R PHV2000R A(mm) Otwór w stropie B(mm) C(mm) Dł. (mm) Szer. (mm) N/A Podłączenia instalacji wodnej, gwint wewn. Rp 3/4" 28 Figure 2 - Wider Recess Grille

29 WHY FIT AN AIR CURTAIN? OPORY PRZEPŁYWU WODY PRZEZ WYMIENNIK Opory przepływu Seria Water PHV / Coil Seria Pressure PHV do zabudowy Drop - PHV pod 82/71 C Range Opory Pressure przepływu Drop (KPa) (kpa) PHV1000W PHV1500W PHV2000W Przepływ Water Flow wody (l/s) (l/s) 1 Przepływ wody Seria PHV PHV1000W NT PHV1500W NT PHV2000W NT Nominalny przepływ wody (l/s) 82 / 71ºC Opory przepływu wymiennika (kpa) Seria PHV do zabudowy Nominalny przepływ wody (l/s) 82 / 71ºC Opory przepływu wymiennika (kpa) PHV1000WR PHV1500WR PHV2000WR Moc cieplna w kurtynach z nagrzewnicą wodną przy temp. 82ºC / 71ºC oraz wejściowej temp.powietrza 20ºC 29

30 SERIA PHV PIONOWA Sposób montażu NA ZEWNĄTRZ DRZWI LK WEWNĄTRZ PK Wlot powietrza 2.5m max. Wlot powietrza Główne cechy serii PHV Pionowa Dostępne z nagrzewnicą elektryczną, wodną i bez nagrzewnicy (kurtyny zimne) Max. szerokość kurtyn pionowych - 2.5m Wykończenie standardowo kolorem RAL 9010 Wentylator o przepływie promieniowym Oszczędność energii dzięki sterownikowi Ecopower Zawór 3-drogowy (kurtyny z nagrzewnicą wodną) Dostępne skale wymiennika w kurtynach z nagrzewnicą wodną to 82/71 C i 60/40 C Zaawansowana technologia kontroli strumienia powietrza 30

31 WHY FIT AN AIR CURTAIN? DANE TECHNICZNE Seria PHV Pionowa Modele Wymiary (mm) Zasilanie Moc Natężenie Waga (dł. x głęb. x wys.) (50Hz) cieplna *na fazę (kg) (kw) (A) Kurtyny zimne (bez nagrzewnicy) PHV 1500A V PHV 2000A V PHV 2500A V (dwuczęściowa) PHV 3000A V (dwuczęściowa) 1707 x 439 x x 439 x x 439 x x 439 x 350 Górna kurtyna powietrzna Dolna kurtyna powietrzna Górna kurtyna powietrzna Dolna kurtyna powietrzna 230V~1 230V~1 230V~1 230V~1 230V~1 230V~ Kurtyny z nagrzewnicą elektryczną PHV 1500E V PHV 2000E V PHV 2500E V (dwuczęściowa) PHV 3000E V (dwuczęściowa) 1707 x 439 x x 439 x x 439 x x 439 x 350 Górna kurtyna powietrzna Dolna kurtyna powietrzna Górna kurtyna powietrzna Dolna kurtyna powietrzna 400V~3 400V~3 400V~3 400V~3 400V~3 400V~3 9/18 12/24 6/12 9/18 6/12 12/24 *27.9 *37.5 *18.7 *27.9 *18.7 * Kurtyny z nagrzewnicą wodną PHV 1500W V PHV 2000W V PHV 2500W V (dwuczęściowa) PHV 3000W V (dwuczęściowa) 1707 x 439 x x 439 x x 439 x x 439 x 350 Górna kurtyna powietrzna Dolna kurtyna powietrzna Górna kurtyna powietrzna Dolna kurtyna powietrzna 230V~1 230V~1 230V~1 230V~1 230V~1 230V~ WYMIARY GABARYTOWE I MONTAżOWE Wkres 1 - PIONOWA SERIA PHV Widok B Wejście zasilania Wejście sterowania PHV1500V PHV2000V PHV2500V PHV3000V 2otw. pod śruby M8 Rozstaw 295mm Widok A Podłączenia instalacji wodnej Przycisk resetu zabezpieczenia przeciw przegrzaniu (kurtyny elektryczne) Wejście zasilania Człon 1m Alternatywne wejście instalacji wodnej A 17 Widok B Płyta podstawy A(mm) LH NA ZEWNĄTRZ DRZWI WEWNĄTRZ 2809 Sposób montażu 2.5m Max. RH 3359 WYLOT POWIETRZA WLOT POWIETRZA Wejście sterowania (niewykorzystywane w kurtynach dwuczęściowych) Podłączenia instalacji wodnej Przycisk resetu zabezpieczenia przeciw przegrzaniu (kurtyny elektryczne) Wejście zasilania tylko dla PHV2000E V Wspornik: 1szt. dla PHV1500V i PHV2000V 2szt. dla PHV2500V i PHV3000V Alternatywne wejście instalacji wodnej 350 Płyta podstawy Otwory pod śruby, mocujące M10 Widok A Rysunek dla montażu z prawej strony, montaż z lewej odbicie lustrzane **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 31

32 SERIA HP 3.0 HP 1000 HP 1500 HP Szerokość Door Width drzwi (m) Główne cechy serii HP Dostępne kurtyny z nagrzewnicą elektryczną, wodną i bez nagrzewnicy (zimne) Dostępne do montażu odsłoniętego Max. wysokość montażu kurtyn odsłoniętych - 3m Wentylator o przepływie promieniowym Filtr w standardzie Oszczędność energii dzięki sterownikowi Ecopower Zawór 3-drogowy (kurtyny z nagrzewnicą wodną) Dostępne skale wymiennika w kurtynach z nagrzewnicą wodną to 82/71 C i 60/40 C 32

33 WHY FIT AN AIR CURTAIN? DANE TECHNICZNE Seria HP Modele Wymiary (mm) Zasilanie Moc Natężenie Maks. Maks. Waga **db(a) (dł. x głęb. x wys.) (50Hz) cieplna *na fazę prędkość przepływ (kg) (kw) (A) (m/s) powietrza (m 3 /h) Kurtyny zimne (bez nagrzewnicy) HP1000A NT 1164 x 468 x V~ HP1500A NT 1689 x 468 x V~ HP2000A NT 2214 x 468 x V~ Kurtyny z nagrzewnicą elektryczną HP1000E NT 1164 x 468 x V~3 6/12 * HP1500E 12NT 1689 x 468 x V~3 6/12 * HP1500E 18NT 1689 x 468 x V~3 9/18 * HP2000E NT 2214 x 468 x V~3 12/24 * Kurtyny z nagrzewnicą wodną HP1000W NT 1164 x 468 x V~ HP1500W NT 1689 x 468 x V~ HP2000W NT 2214 x 468 x V~ WYMIARY GABARYTOWE I MONTAżOWE D E E (min) 468 A B C C F A(mm) B(mm) C(mm) D(mm) HP N/A 900 HP N/A 1400 HP E(mm) N/A N/A 955 F(mm) M10 Zasilanie eletryczne, wejście pod dławicę 25mm Podłączenia instalacji wodnej,gwint wewn. Rp 3/4" Miejsce podłączenia przewodu pilota 48 **Poziom hałasu (dba) podano dla pojedynczej kurtyny, zainstalowanej na maks. wysokości działającej w pomieszczeniu o przeciętnej akustyce (czas pogłosu 0.7s), kubaturze odpowiadającej 8 wymianom powietrza na godzinę, w odl. 3m od urządzenia. Poziom hałasu może być wielokrotnie wyższy w przypadku gdy wysokość instalacji została zmniejszona, gdy pomieszczenie jest puste, gdy ilość wymian powietrza jest większa niż 8wym/h lub kombinacji powyższych czynników. Poziom hałasu również się zwiększy gdy więcej niż jedna kurtyna jest zainstalowana przy tym samym wejściu. 33

34 KURTYNY POWIETRZNE TYPU POMPA CIEPŁA Zaawansowana technologia Thermoscreens i Mitsubishi Electric Niskie koszty eksploatacji Niska emisja dwutlenku węgla Znaczący zwrot kosztów Łatwa instalacja i konserwacja Wysoka efektywność wykorzystania energii 34

35 CHARAKTERYSTYKA Kurtyny powietrzne PHV DXE to produkt powstały dzięki współpracy Thermoscreens z Mitsubishi Electric. Kurtyny te są przeznaczone do podłączenia z agregatami pracującymi na czynniku R410A: inwerterowymi Mr Slim bądź agregatami VRF City Multi. Jest to możliwe dzięki wbudowanemu w kurtynach specjalnemu obwodowi elektrycznemu. WHY OGÓLNA FIT ZASADA AN AIR CURTAIN? DZIAŁANIA Jednostki zewnętrzne z wykorzystaniem czynnika R410A pozyskują (przetłaczają) energię cieplną z powietrza. Energia pobierana z powietrza Pobierana energia elektryczna Energia cieplna kurtyny powietrza Jednostka zewnętrzna (pompa ciepła) Przykładowe rozwiązania z agregatami VRF * VRF - zmienny przepływ czynnika chłodniczego 35

36 WHY KURTYNY FIT DEDYKOWANE AIR CURTAIN? DO SERII MR SLIM PHV DXE do montażu "odsłoniętego" Modele Wymiary (mm) (dł. X głęb. X wys.) Zasilanie (50Hz) Moc cieplna (kw) COP Natężenie na fazę (A) Maks. prędkość (m/s) Maks. przepływ powietrza (m 3 /h) Masa (kg) db(a) PHV1500DXE NT HO PHV2000DXE NT LO PHV2000DXE NT HO 1746 x 377 x V~3 50% % x 377 x V~3 50% % x 377 x V~3 50% % kurtyny z odłączonymi grzałkami elektrycznymi: zasilanie 240V, natężenie prądu na fazę 1.8A. 2 kurtyny z odłączonymi grzałkami elektrycznymi: zasilanie 240V, natężenie prądu na fazę 2.7A PHV DXE do montażu w zabudowie Modele Wymiary (mm) (dł. X głęb. X wys.) Zasilanie (50Hz) Moc cieplna (kw) COP Natężenie na fazę (A) Maks. prędkość (m/s) Maks. przepływ powietrza (m 3 /h) Masa (kg) db(a) PHV1500DXE R HO PHV2000DXE R LO PHV2000DXE R HO 1650 x 436 x V~3 50% % x 436 x V~3 50% % x 436 x V~3 50% % kurtyny z odłączonymi grzałkami elektrycznymi: zasilanie 240V, natężenie prądu na fazę 1.8A. 2 kurtyny z odłączonymi grzałkami elektrycznymi: zasilanie 240V, natężenie prądu na fazę 2.7A 36

37 WYMIARY WHY FIT AN GABARYTOWE AIR CURTAIN? I MONTAżOWE Wymiar PHV DXE do montażu odsłoniętego 100 min. 250mm dla przewodów min. 250mm chł. dla przewodów chł. E D E C A B C Wejście Wejście przewodów zasilania zasilania i i sterowania PHV1500DXE NT NT PHV2000DXE NT NT A (mm) A (mm) B (mm) B (mm) C (mm) C (mm) D (mm) D (mm) E (mm) E (mm) Nitonakrętki M10/6mm Podłączenie przewodu gazu gazu x 6 x mm 6 mm Podłączenie przewodu cieczy cieczy Wymiar PHV DXE do montażu w zabudowie 436 Alternatywne miejsce miejsce podłączenia zasilania i i sterowania Strop DECKENNIVEAU Strop podwieszany podwieszany 20-65mm 476 C B A B Wejście Wejście przewodów zasilania i i sterowania PHV1500DXE R R PHV2000DXE R R A (mm) A (mm) B (mm) B (mm) C (mm) C (mm) Wycięcie w w stropie: Długość (mm) (mm) Szerokość (mm) (mm) Nitonakrętki M10/6mm x 6 x mm 6 mm Podłączenie przewodu gazu gazu Podłączenie przewodu cieczy cieczy 37

38 KURTYNY DEDYKOWANE DO SERII CITY MULTI Seria City Multi Modele Wymiary Zasilanie Moc Natężenie Maks. Maks. przepływ Masa db(a) Indeks (mm) (50Hz) cieplna na fazę prędkość powietrza (kg) 3m wydajności (dł. X głęb. X wys.) (kw) (A) (m/s) (m 3 /h) VRF PHV 1000 DXE HO 1196 x 377 x V~3P P125 VRF PHV 1500 DXE LO 1746 x 377 x V~3P P125 VRF PHV 1500 DXE HO 1746 x 377 x V~3P P140 VRF PHV 2000 DXE LO 2296 x 377 x V~3P P140 VRF PHV 2000 DXE HO 2296 x 377 x V~3P P250 Seria City Multi do zabudowy Modele Wymiary Zasilanie Moc Natężenie Maks. Maks. przepływ Masa db(a) Indeks (mm) (50Hz) cieplna na fazę prędkość powietrza (kg) 3m wydajności (dł. X głęb. X wys.) (kw) (A) (m/s) (m 3 /h) VRF PHV 1000R DXE HO 1150 x 436 x V~3P P125 VRF PHV 1500R DXE LO 1650 x 436 x V~3P P125 VRF PHV 1500R DXE HO 1650 x 436 x V~3P P140 VRF PHV 2000R DXE LO 2240 x 436 x V~3P P140 VRF PHV 2000R DXE HO 2240 x 436 x V~3P P250 38

39 WHY SCHEMAT FIT AN PODŁĄCZENIA AIR CURTAIN? DO SYSTEMÓW CITY MULTI Podłączenie do jednostek zewnętrznych PUHY Thermoscreens + Mitsubishi Electric Jednostki wewnętrzne i kurtyny powietrzne pracujące w tym samym trybie w tym samym czasie (chłodzenie albo grzanie) Zasilanie Moduł PAC-AH (Mitsubishi Electric) Zawory Zasilanie dla: Wentylator Grzałki cyklu odszraniania Moduł PAC-AH systemu City Multi (Mitsubishi Electric) Jednostka zewnętrzna (Mitsubishi Electric) System BMS Jednostka wewnętrzna (Mitsubishi Electric) Wentylatory Czujniki Sygnał odszraniania Zasilanie r pilot PAR-21MAA / PAR-F27 (Mitsubishi Electric) Kurtyna powietrzna Przewody chłodnicze Przewody zasilające / sterujące Elementy systemu City Multi wymagane przy podłączeniu kurtyny powietrznej: Kurtyna powietrzna Moduł PAC-AH-M-H lub PAC-AH-M-G (1szt. dla każdej kurtyny) Pilot PAR-21MAA lub PAR-F27 (1szt. na każdy moduł PAC-AH) Jednostka zewnętrzna City Multi Jednostki wewnętrzne City Multi (opcjonalnie) System BMS (opcjonalnie) Kurtyna wymaga zasilania 3-fazowego. Podłączenie do jednostek zewnętrznych PURY Thermoscreens + Mitsubishi Electric Jednostki wewnętrzne i kurtyny powietrzne mogą pracować w trybie chłodzenie lub grzanie niezależnie od siebie (wysokie COP) Zasilanie BC Controller (Mitsubishi Electric) Moduł PAC-AH (Mitsubishi Electric) Zawory Zasilanie r Zasilanie dla: Wentylator Grzałki cyklu odszraniania Moduł PAC-AH systemu City Multi (Mitsubishi Electric) Jednostka zewnętrzna (Mitsubishi Electric) System BMS Jednostka wewnętrzna (Mitsubishi Electric) Wentylatory Czujniki Sygnał odszraniania pilot PAR-21MAA / PAR-F27 (Mitsubishi Electric) Kurtyna powietrzna Przewody chłodnicze Przewody zasilające / sterujące Elementy powietrzna City Multi wymagane przy podłączeniu kurtyny powietrznej: Kurtyna powietrzna Moduł PAC-AH-M-H lub PAC-AH-M-G (1szt. dla każdej kurtyny) Pilot PAR-21MAA lub PAR-F27 (1szt. na każdy moduł PAC-AH) Jednostka zewnętrzna City Multi BC Controller Jednostki wewnętrzne City Multi (opcjonalnie) System BMS (opcjonalnie) Kurtyna wymaga zasilania 3-fazowego. 39
