1 I N F R A L A B bezpieczne laboratorium Inżynieria przestrzeni laboratoryjnych

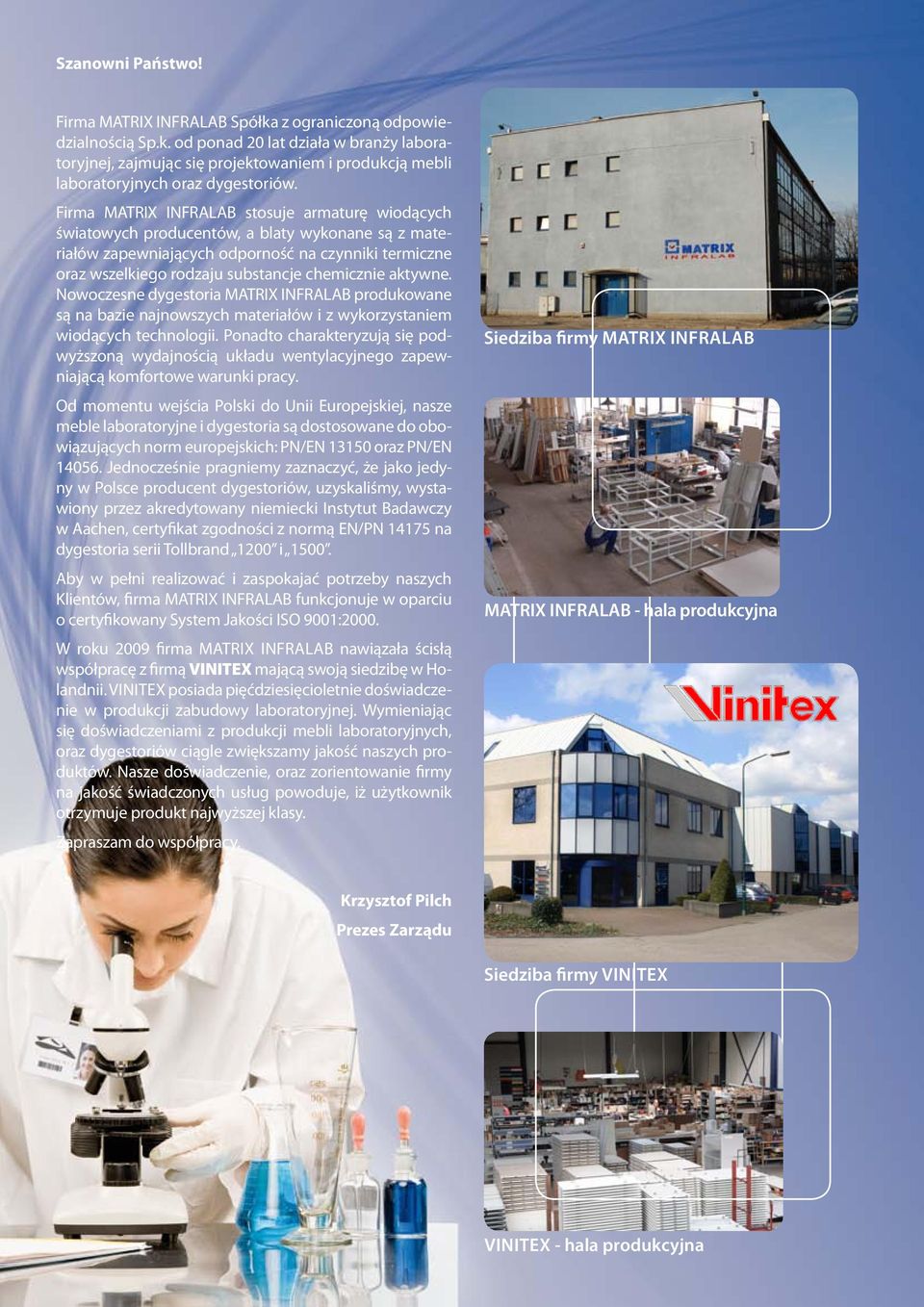

2 Szanowni Państwo! Firma MATriX infralab spółka z ograniczoną odpowiedzialnością sp.k. od ponad 20 lat działa w branży laboratoryjnej, zajmując się projektowaniem i produkcją mebli laboratoryjnych oraz dygestoriów. Firma MATriX infralab stosuje armaturę wiodących światowych producentów, a blaty wykonane są z materiałów zapewniających odporność na czynniki termiczne oraz wszelkiego rodzaju substancje chemicznie aktywne. nowoczesne dygestoria MATriX infralab produkowane są na bazie najnowszych materiałów i z wykorzystaniem wiodących technologii. ponadto charakteryzują się podwyższoną wydajnością układu wentylacyjnego zapewniającą komfortowe warunki pracy. od momentu wejścia polski do Unii europejskiej, nasze meble laboratoryjne i dygestoria są dostosowane do obowiązujących norm europejskich: pn/en oraz pn/en jednocześnie pragniemy zaznaczyć, że jako jedyny w polsce producent dygestoriów, uzyskaliśmy, wystawiony przez akredytowany niemiecki instytut Badawczy w Aachen, certyfikat zgodności z normą en/pn na dygestoria serii Tollbrand 1200 i Aby w pełni realizować i zaspokajać potrzeby naszych klientów, firma MATriX infralab funkcjonuje w oparciu o certyfikowany system jakości iso 9001:2000. W roku 2009 firma MATriX infralab nawiązała ścisłą współpracę z firmą VINITEX mającą swoją siedzibę w Holandnii. vinitex posiada pięćdziesięcioletnie doświadczenie w produkcji zabudowy laboratoryjnej. Wymieniając się doświadczeniami z produkcji mebli laboratoryjnych, oraz dygestoriów ciągle zwiększamy jakość naszych produktów. nasze doświadczenie, oraz zorientowanie firmy na jakość świadczonych usług powoduje, iż użytkownik otrzymuje produkt najwyższej klasy. Zapraszam do współpracy, Siedziba firmy MATRIX INFRALAB MATRIX INFRALAB - hala produkcyjna Krzysztof Pilch Prezes Zarządu Siedziba firmy VINITeX VINITeX - hala produkcyjna

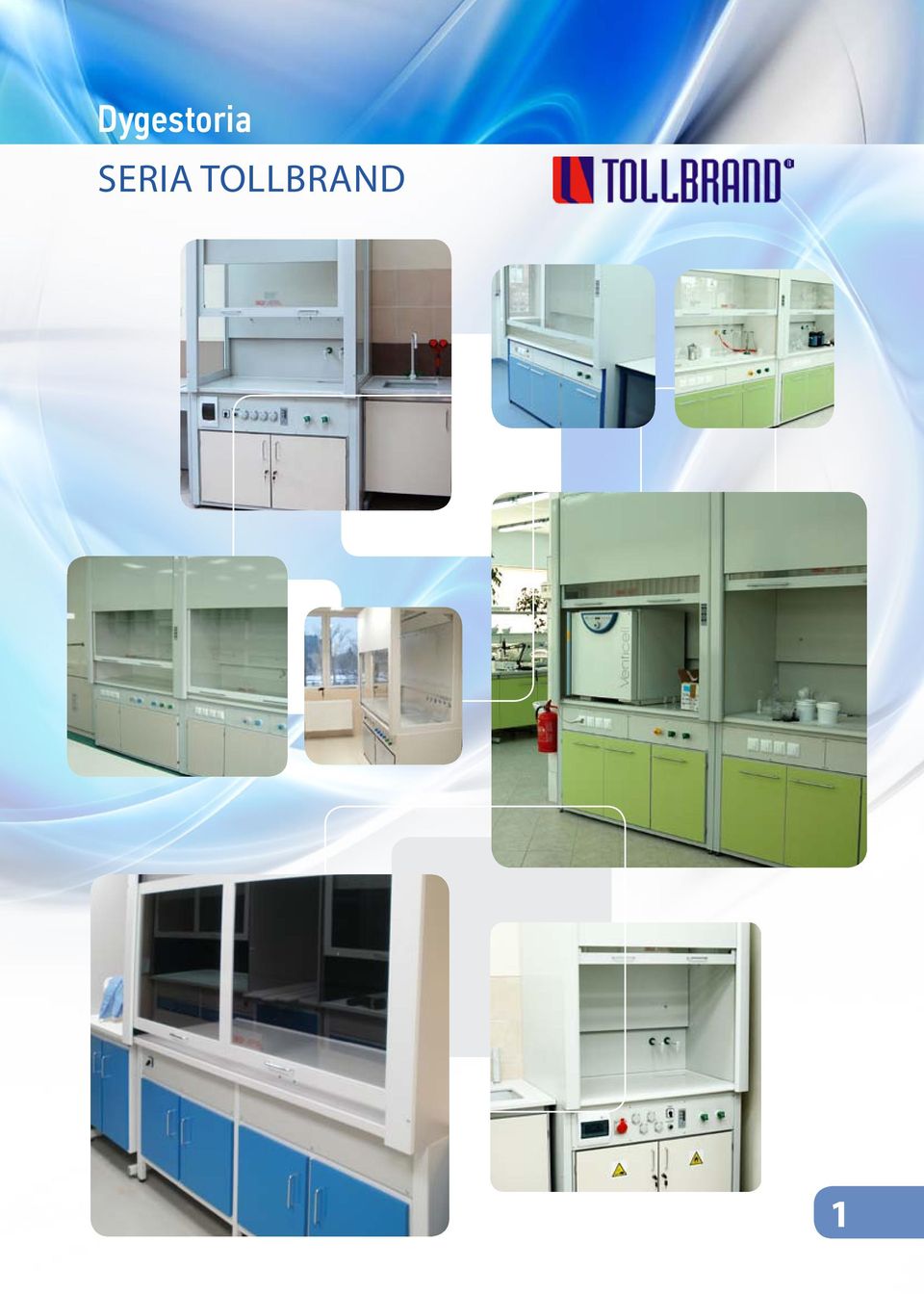

3 Dygestoria seria Tollbrand 1

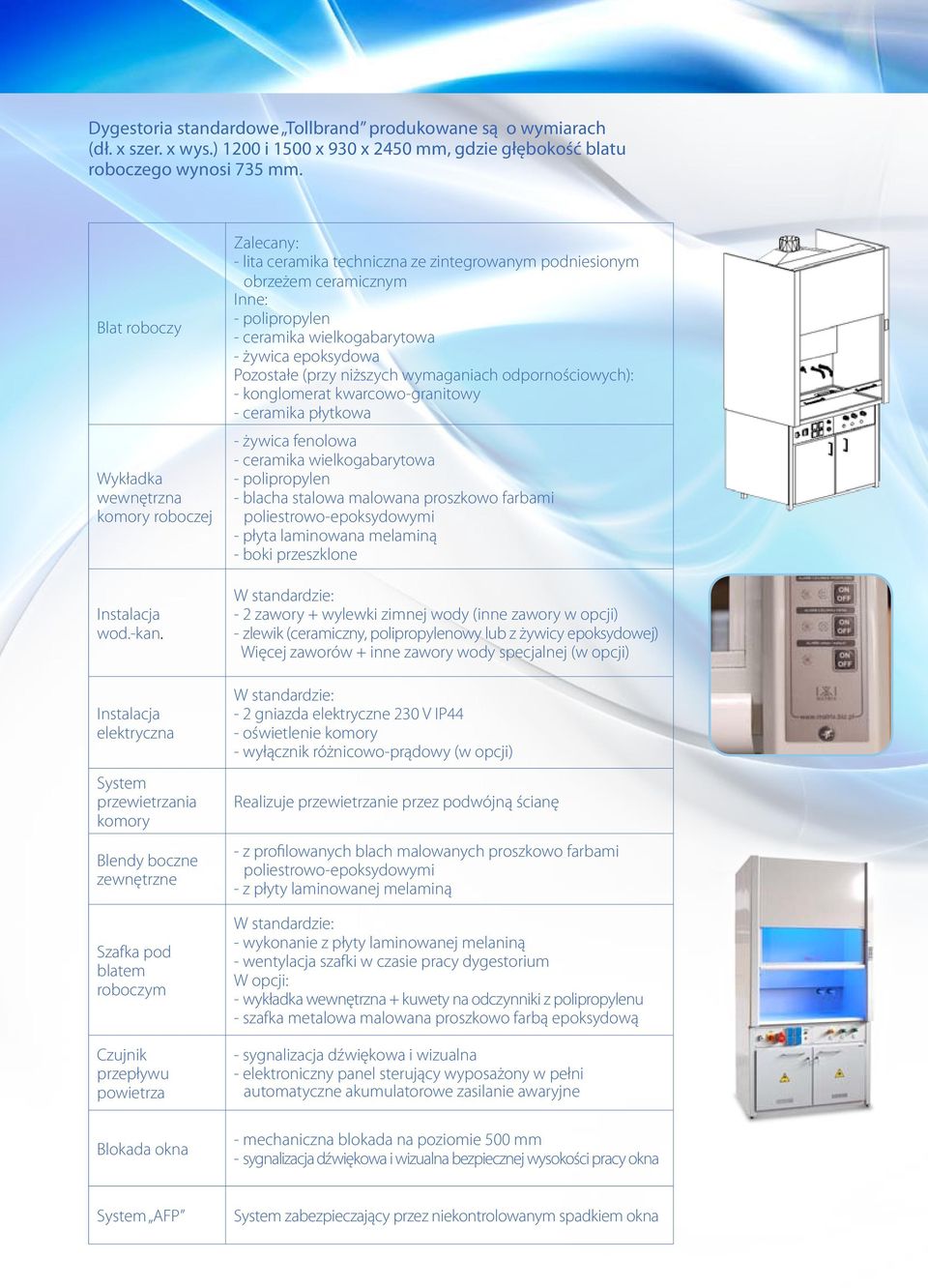

4 Dygestoria standardowe Tollbrand produkowane są o wymiarach (dł. x szer. x wys.) 1200 i 1500 x 930 x 2450 mm, gdzie głębokość blatu roboczego wynosi 735 mm. Blat roboczy Wykładka wewnętrzna komory roboczej Instalacja wod.-kan. Instalacja elektryczna System przewietrzania komory Blendy boczne zewnętrzne Szafka pod blatem roboczym Czujnik przepływu powietrza Blokada okna Zalecany: - lita ceramika techniczna ze zintegrowanym podniesionym obrzeżem ceramicznym Inne: - polipropylen - ceramika wielkogabarytowa - żywica epoksydowa Pozostałe (przy niższych wymaganiach odpornościowych): - konglomerat kwarcowo-granitowy - ceramika płytkowa - żywica fenolowa - ceramika wielkogabarytowa - polipropylen - blacha stalowa malowana proszkowo farbami poliestrowo-epoksydowymi - płyta laminowana melaminą - boki przeszklone W standardzie: - 2 zawory + wylewki zimnej wody (inne zawory w opcji) - zlewik (ceramiczny, polipropylenowy lub z żywicy epoksydowej) Więcej zaworów + inne zawory wody specjalnej (w opcji) W standardzie: - 2 gniazda elektryczne 230 V IP44 - oświetlenie komory - wyłącznik różnicowo-prądowy (w opcji) Realizuje przewietrzanie przez podwójną ścianę - z profilowanych blach malowanych proszkowo farbami poliestrowo-epoksydowymi - z płyty laminowanej melaminą W standardzie: - wykonanie z płyty laminowanej melaniną - wentylacja szafki w czasie pracy dygestorium W opcji: - wykładka wewnętrzna + kuwety na odczynniki z polipropylenu - szafka metalowa malowana proszkowo farbą epoksydową - sygnalizacja dźwiękowa i wizualna - elektroniczny panel sterujący wyposażony w pełni automatyczne akumulatorowe zasilanie awaryjne - mechaniczna blokada na poziomie 500 mm - sygnalizacja dźwiękowa i wizualna bezpiecznej wysokości pracy okna System AFP System zabezpieczający przez niekontrolowanym spadkiem okna

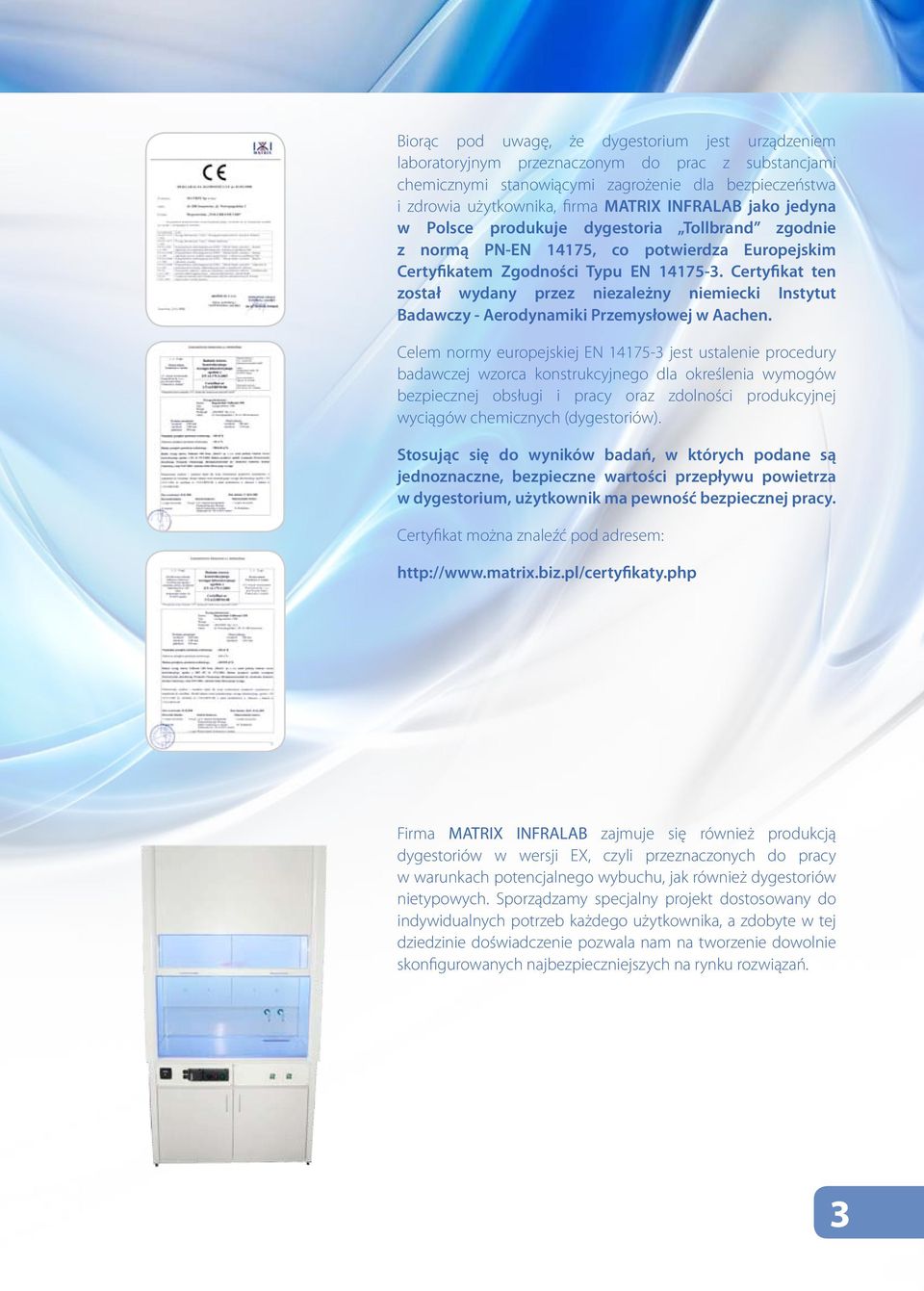

5 Biorąc pod uwagę, że dygestorium jest urządzeniem laboratoryjnym przeznaczonym do prac z substancjami chemicznymi stanowiącymi zagrożenie dla bezpieczeństwa i zdrowia użytkownika, firma MATRIX INFRALAB jako jedyna w Polsce produkuje dygestoria Tollbrand zgodnie z normą PN-EN 14175, co potwierdza Europejskim Certyfikatem Zgodności Typu EN Certyfikat ten został wydany przez niezależny niemiecki Instytut Badawczy - Aerodynamiki Przemysłowej w Aachen. Celem normy europejskiej EN jest ustalenie procedury badawczej wzorca konstrukcyjnego dla określenia wymogów bezpiecznej obsługi i pracy oraz zdolności produkcyjnej wyciągów chemicznych (dygestoriów). Stosując się do wyników badań, w których podane są jednoznaczne, bezpieczne wartości przepływu powietrza w dygestorium, użytkownik ma pewność bezpiecznej pracy. Certyfikat można znaleźć pod adresem: Firma MATRIX INFRALAB zajmuje się również produkcją dygestoriów w wersji EX, czyli przeznaczonych do pracy w warunkach potencjalnego wybuchu, jak również dygestoriów nietypowych. Sporządzamy specjalny projekt dostosowany do indywidualnych potrzeb każdego użytkownika, a zdobyte w tej dziedzinie doświadczenie pozwala nam na tworzenie dowolnie skonfigurowanych najbezpieczniejszych na rynku rozwiązań. 3

6 Firma Matrix Infralab oferuje meble laboratoryjne w dwóch wersjach: Seria Ergo tj. meble oparte na stelażu typu C z nadstawką na kolumnach Seria Verso tj. meble oparte na stelażu typu A z nadstawką na profilach stalowych Produkowane przez nas meble spełniają normy: PN-EN Stoły robocze dla laboratoriów. Wymiary, wymagania bezpieczeństwa i metody badań. PN-EN Meble laboratoryjne do przechowywania PN-EN Meble biurowe meble do przechowywania PN-EN Domowe i kuchenne segmenty do przechowywania oraz blaty Wymagania bezpieczeństwa i metody badawcze, co zostało potwierdzone certyfikatem wydanym przez COBRABiD Biuro Badań i Certyfikacji Sp. z o.o. zgodnie ze sprawozdaniem z badań wykonanym przez Pracownie Badań i Atestacji Mebli Uniwersytet Przyrodniczy w Poznaniu Certyfikaty można znaleźć pod adresem: Każdą ofertę wykonujemy w oparciu o specjalistyczny dedykowany projekt zabudowy laboratoryjnej uwzględniający zasady bezpieczeństwa, funkcjonalności oraz ergonomii. Służymy również doradztwem w zakresie inżynierii materiałowej. Stała kontrola produktów w zakładowym laboratorium badawczym 4

7 Blaty robocze Laminat postforming 28/38 mm Konglomerat kwarcowogranitowy Aglodrom Żywica fenolowa Żywica epoksydowa Płytki ceramiczne, płyty ceramiczne wielkogabarytowe, klejone na podkładzie Polipropylen Lita ceramika techniczna Zdjęcie Opis środek: płyta wiórowa, powierzchnia: laminat HPL kompozyt kwarcowo-grafitowy z dodatkiem żywicy poliestrowej wytwarzana z surowców na bazie twardego, żywicznego drewna oraz żywicy fenolowej i powierzchni EBC (Electron Beam Cure) o jednolitej zwartej strukturze zapobiegającej migracji cząsteczek cieczy do wnętrza materiału tworzywo to składa się z około 75% (wagowo) krzemionki - SiO2, zawieszonej w osnowie żywicy epoksydowej w ilości około 25% (wagowo), utwardzonej w procesie polimeryzacji z dodatkiem barwnika (maksymalnie 0.2%) blaty z płytek lub płyt ceramicznych o gr. 6 mm, klejonych na podkładzie, przestrzenie wypełnione fugą epoksydową płyta w całości wykonana z polipropylenu o gr. 20 mm blaty i zlewy laboratoryjne wykonane z ceramiki technicznej, produkty wykonane z całkowicie naturalnych materiałów takich jak glinka, kaolin oraz skaleń. Wymiar max 2400x1200 mm 3000x1200 mm 3000x1500 mm 2400x1500 mm płytki: 200x200 mm lub 300x300 mm Płyta wielkogabarytowa: 1200x1200 mm 1800x750 mm 1800x900 mm Odporność na UV średnia średnia bardzo dobra średnia dobra dobra bardzo dobra Odporność mechaniczna słaba dobra dobra słaba dobra słaba bardzo dobra Odporność chemiczna słaba średnia dobra dobra bardzo dobra bardzo dobra bardzo dobra Zastosowanie laboratoria analityczne, gabinety laboratoria szkolne laboratoria mikrobiologiczne, analityczne, chemiczne i inne laboratoria chemiczne laboratoria chemiczne laboratoria chemiczne laboratoria chemiczne, mikrobiologiczne i inne

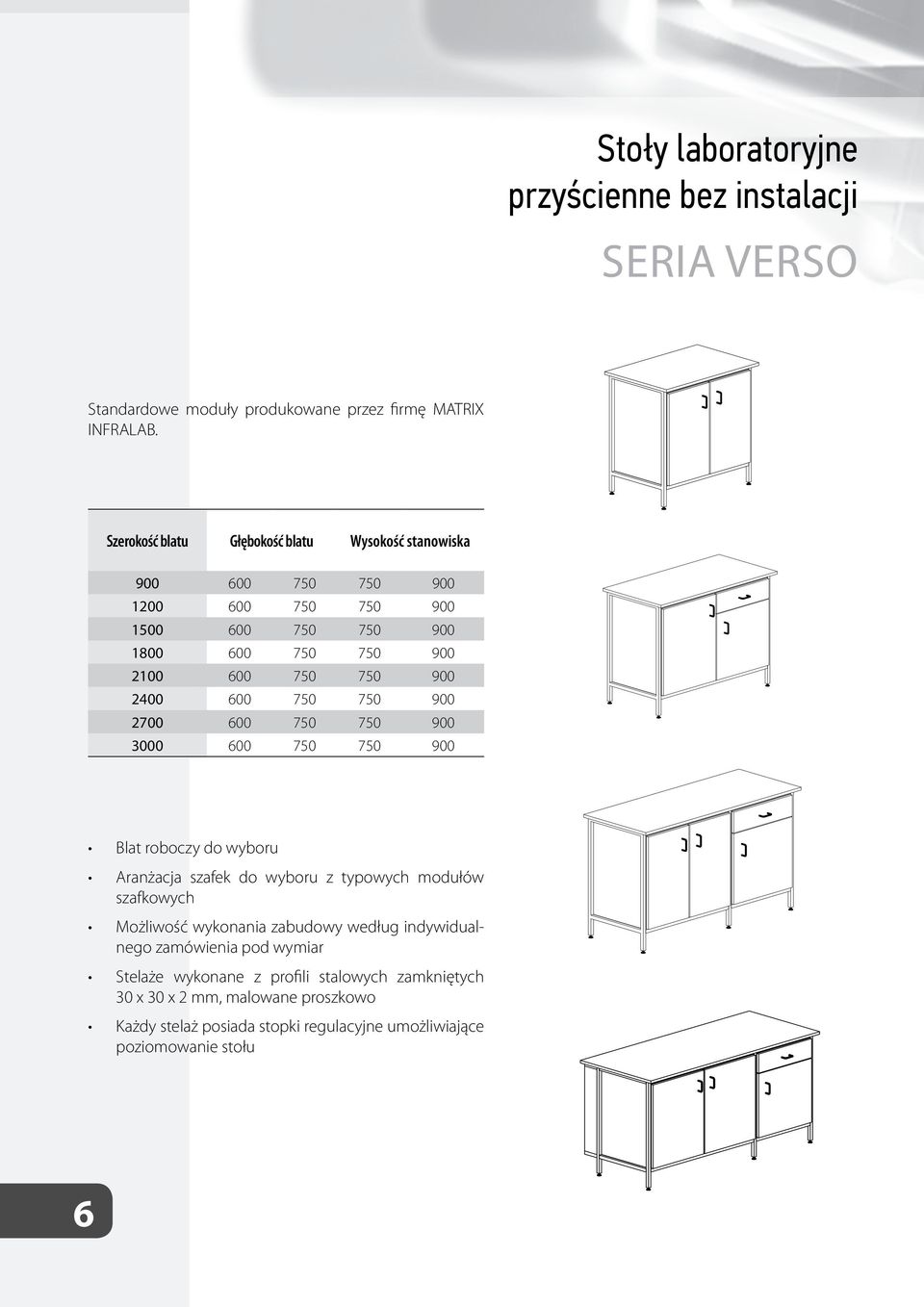

8 Stoły laboratoryjne przyścienne bez instalacji SERIA VERSO Standardowe moduły produkowane przez firmę MATRIX INFRALAB. Szerokość blatu Głębokość blatu Wysokość stanowiska Blat roboczy do wyboru Aranżacja szafek do wyboru z typowych modułów szafkowych Możliwość wykonania zabudowy według indywidualnego zamówienia pod wymiar Stelaże wykonane z profili stalowych zamkniętych 30 x 30 x 2 mm, malowane proszkowo Każdy stelaż posiada stopki regulacyjne umożliwiające poziomowanie stołu 6

9 Laboratoryjne stanowiska do mycia SERIA VERSO Standardowe moduły produkowane przez firmę MATRIX INFRALAB. Szerokość blatu Głębokość blatu Wysokość stanowiska Blat roboczy do wyboru Aranżacja szafek do wyboru z typowych modułów szafkowych Zlewy do wyboru: Ceramiczny Polipropylenowy Z żywicy epoksydowej Stalowy Armatura laboratoryjna: Ciepła/Zimna woda Możliwość wykonania zabudowy według indywidualnego zamówienia pod wymiar Stelaże wykonane z profili stalowych zamkniętych 30 x 30 x 2 mm, malowane proszkowo farbami poliestrowo-epoksydowymi Każdy stelaż posiada stopki regulacyjne umożliwiające poziomowanie stołu 7

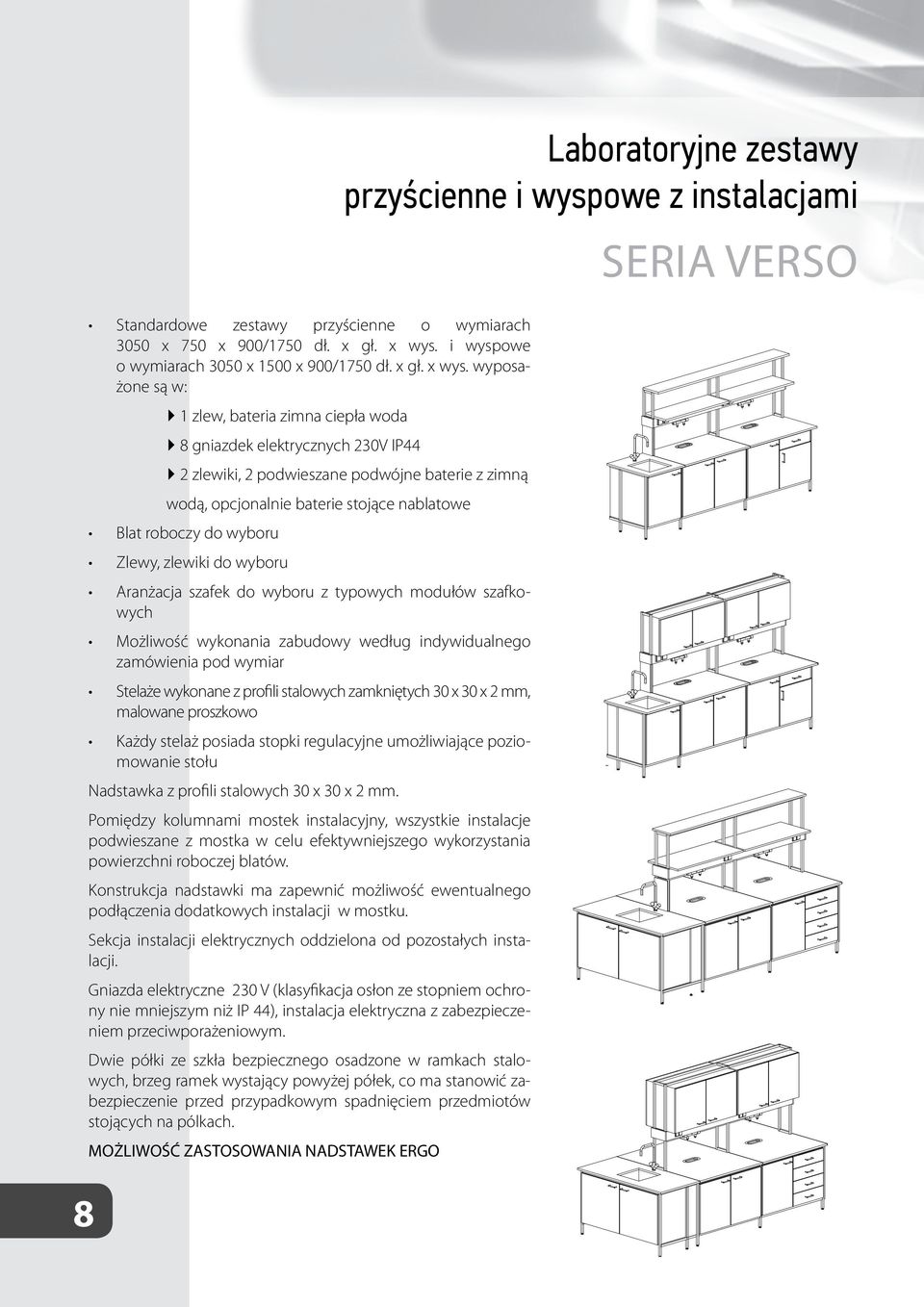

10 8 Standardowe zestawy przyścienne o wymiarach 3050 x 750 x 900/1750 dł. x gł. x wys. i wyspowe o wymiarach 3050 x 1500 x 900/1750 dł. x gł. x wys. wyposażone są w: 1 zlew, bateria zimna ciepła woda 8 gniazdek elektrycznych 230V IP44 2 zlewiki, 2 podwieszane podwójne baterie z zimną wodą, opcjonalnie baterie stojące nablatowe Blat roboczy do wyboru Zlewy, zlewiki do wyboru Aranżacja szafek do wyboru z typowych modułów szafkowych Możliwość wykonania zabudowy według indywidualnego zamówienia pod wymiar Stelaże wykonane z profili stalowych zamkniętych 30 x 30 x 2 mm, malowane proszkowo Każdy stelaż posiada stopki regulacyjne umożliwiające poziomowanie stołu Nadstawka z profili stalowych 30 x 30 x 2 mm. Pomiędzy kolumnami mostek instalacyjny, wszystkie instalacje podwieszane z mostka w celu efektywniejszego wykorzystania powierzchni roboczej blatów. Konstrukcja nadstawki ma zapewnić możliwość ewentualnego podłączenia dodatkowych instalacji w mostku. Sekcja instalacji elektrycznych oddzielona od pozostałych instalacji. Gniazda elektryczne 230 V (klasyfikacja osłon ze stopniem ochrony nie mniejszym niż IP 44), instalacja elektryczna z zabezpieczeniem przeciwporażeniowym. Dwie półki ze szkła bezpiecznego osadzone w ramkach stalowych, brzeg ramek wystający powyżej półek, co ma stanowić zabezpieczenie przed przypadkowym spadnięciem przedmiotów stojących na pólkach. MOŻLIWOŚĆ ZASTOSOWANIA NADSTAWEK ERGO Laboratoryjne zestawy przyścienne i wyspowe z instalacjami SERIA VERSO

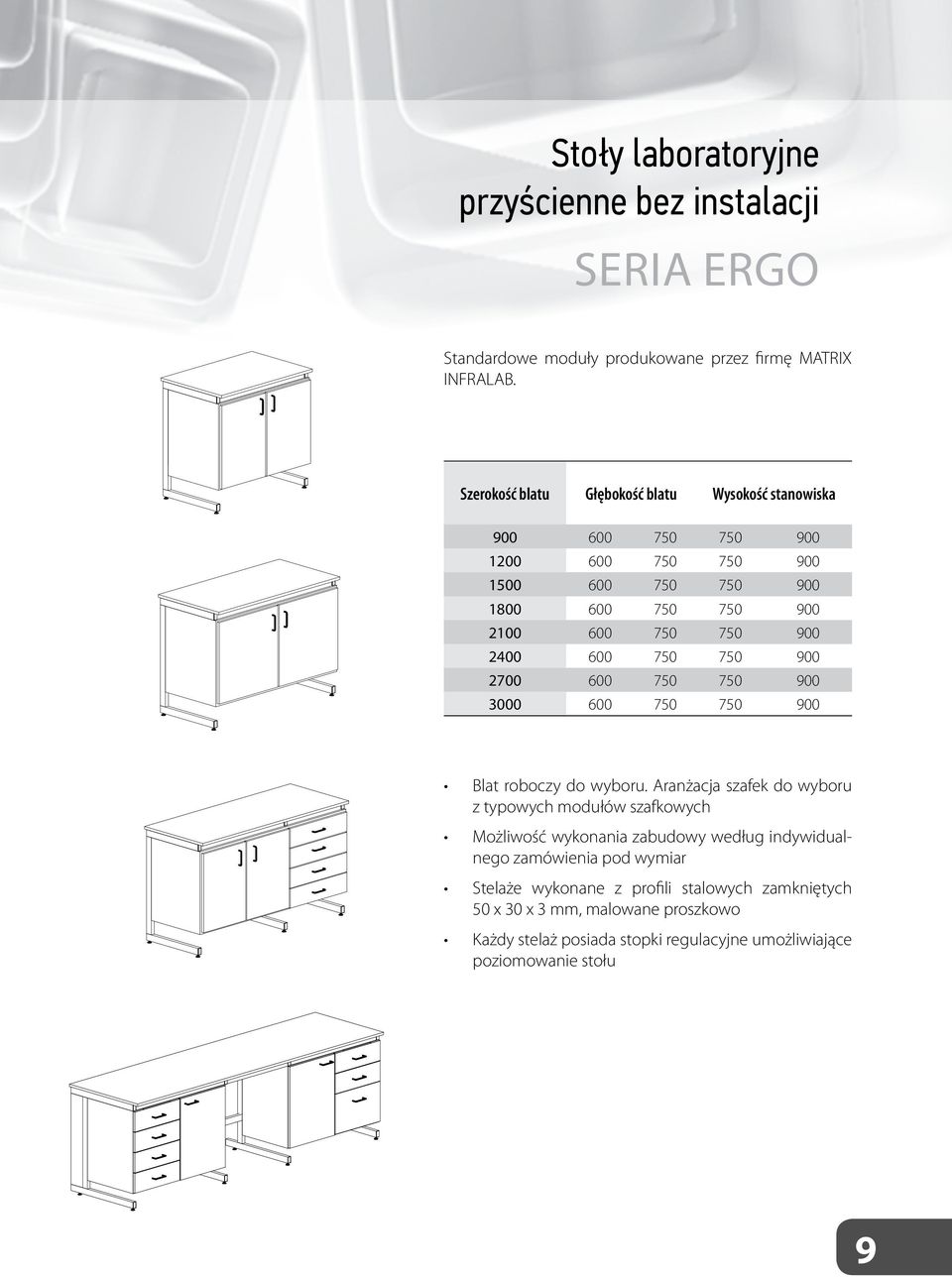

11 Stoły laboratoryjne przyścienne bez instalacji SERIA Ergo Standardowe moduły produkowane przez firmę MATRIX INFRALAB. Szerokość blatu Głębokość blatu Wysokość stanowiska Blat roboczy do wyboru. Aranżacja szafek do wyboru z typowych modułów szafkowych Możliwość wykonania zabudowy według indywidualnego zamówienia pod wymiar Stelaże wykonane z profili stalowych zamkniętych 50 x 30 x 3 mm, malowane proszkowo Każdy stelaż posiada stopki regulacyjne umożliwiające poziomowanie stołu 9

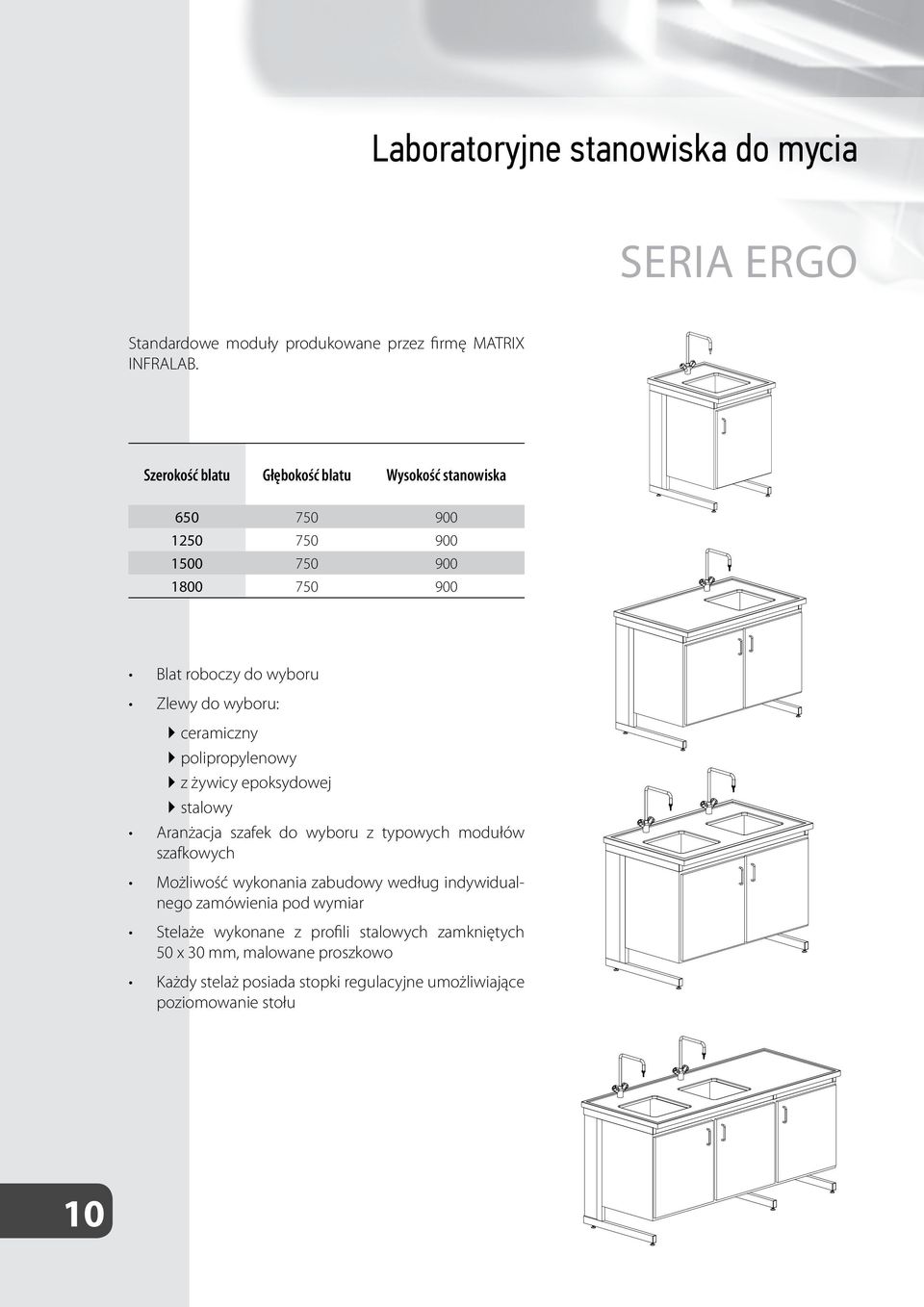

12 Laboratoryjne stanowiska do mycia SERIA Ergo Standardowe moduły produkowane przez firmę MATRIX INFRALAB. Szerokość blatu Głębokość blatu Wysokość stanowiska Blat roboczy do wyboru Zlewy do wyboru: ceramiczny polipropylenowy z żywicy epoksydowej stalowy Aranżacja szafek do wyboru z typowych modułów szafkowych Możliwość wykonania zabudowy według indywidualnego zamówienia pod wymiar Stelaże wykonane z profili stalowych zamkniętych 50 x 30 mm, malowane proszkowo Każdy stelaż posiada stopki regulacyjne umożliwiające poziomowanie stołu 10

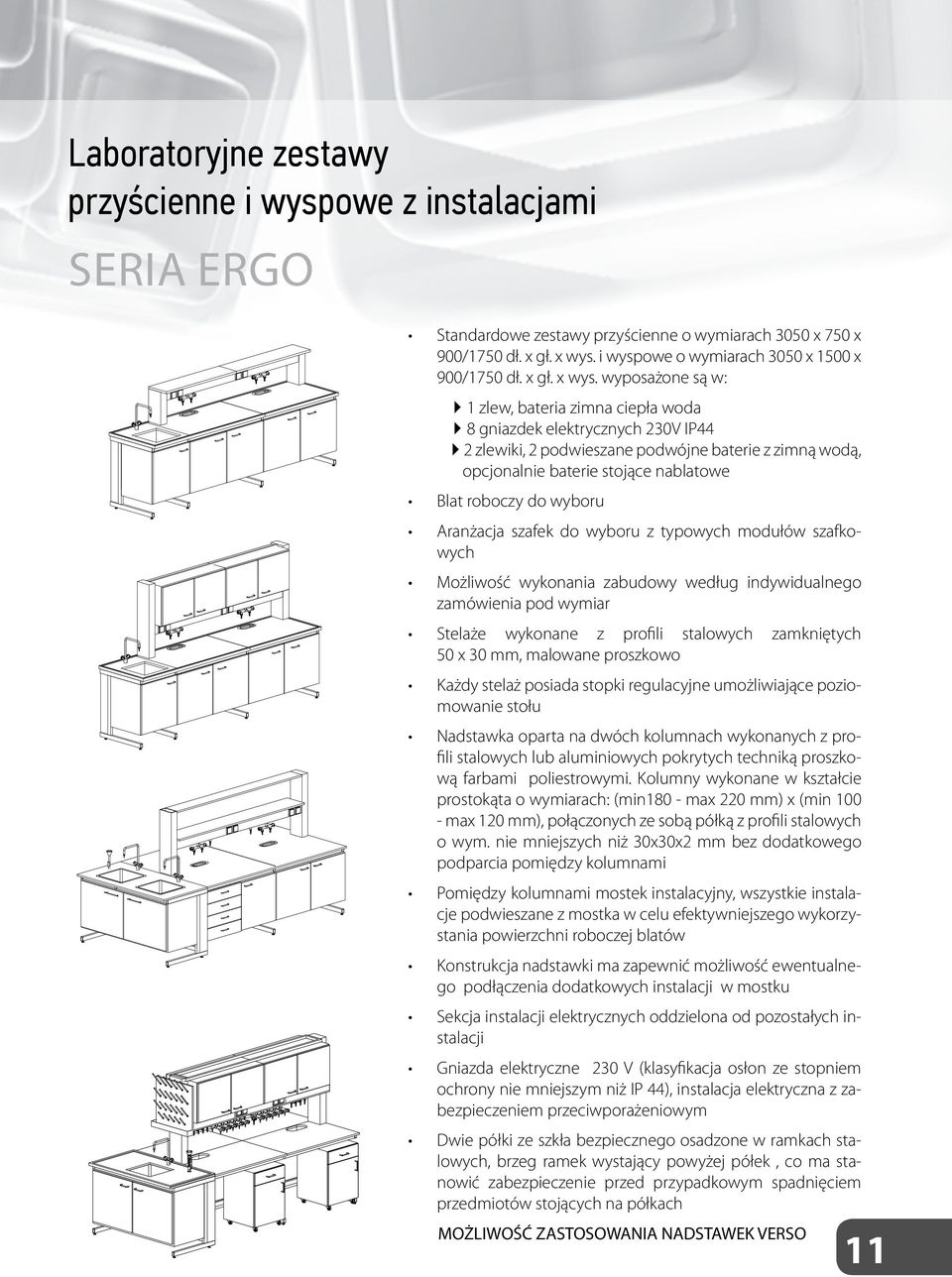

13 Laboratoryjne zestawy przyścienne i wyspowe z instalacjami SERIA Ergo Standardowe zestawy przyścienne o wymiarach 3050 x 750 x 900/1750 dł. x gł. x wys. i wyspowe o wymiarach 3050 x 1500 x 900/1750 dł. x gł. x wys. wyposażone są w: 1 zlew, bateria zimna ciepła woda 8 gniazdek elektrycznych 230V IP44 2 zlewiki, 2 podwieszane podwójne baterie z zimną wodą, opcjonalnie baterie stojące nablatowe Blat roboczy do wyboru Aranżacja szafek do wyboru z typowych modułów szafkowych Możliwość wykonania zabudowy według indywidualnego zamówienia pod wymiar Stelaże wykonane z profili stalowych zamkniętych 50 x 30 mm, malowane proszkowo Każdy stelaż posiada stopki regulacyjne umożliwiające poziomowanie stołu Nadstawka oparta na dwóch kolumnach wykonanych z profili stalowych lub aluminiowych pokrytych techniką proszkową farbami poliestrowymi. Kolumny wykonane w kształcie prostokąta o wymiarach: (min180 - max 220 mm) x (min max 120 mm), połączonych ze sobą półką z profili stalowych o wym. nie mniejszych niż 30x30x2 mm bez dodatkowego podparcia pomiędzy kolumnami Pomiędzy kolumnami mostek instalacyjny, wszystkie instalacje podwieszane z mostka w celu efektywniejszego wykorzystania powierzchni roboczej blatów Konstrukcja nadstawki ma zapewnić możliwość ewentualnego podłączenia dodatkowych instalacji w mostku Sekcja instalacji elektrycznych oddzielona od pozostałych instalacji Gniazda elektryczne 230 V (klasyfikacja osłon ze stopniem ochrony nie mniejszym niż IP 44), instalacja elektryczna z zabezpieczeniem przeciwporażeniowym Dwie półki ze szkła bezpiecznego osadzone w ramkach stalowych, brzeg ramek wystający powyżej półek, co ma stanowić zabezpieczenie przed przypadkowym spadnięciem przedmiotów stojących na półkach MOŻLIWOŚĆ ZASTOSOWANIA NADSTAWEK VERSO 11

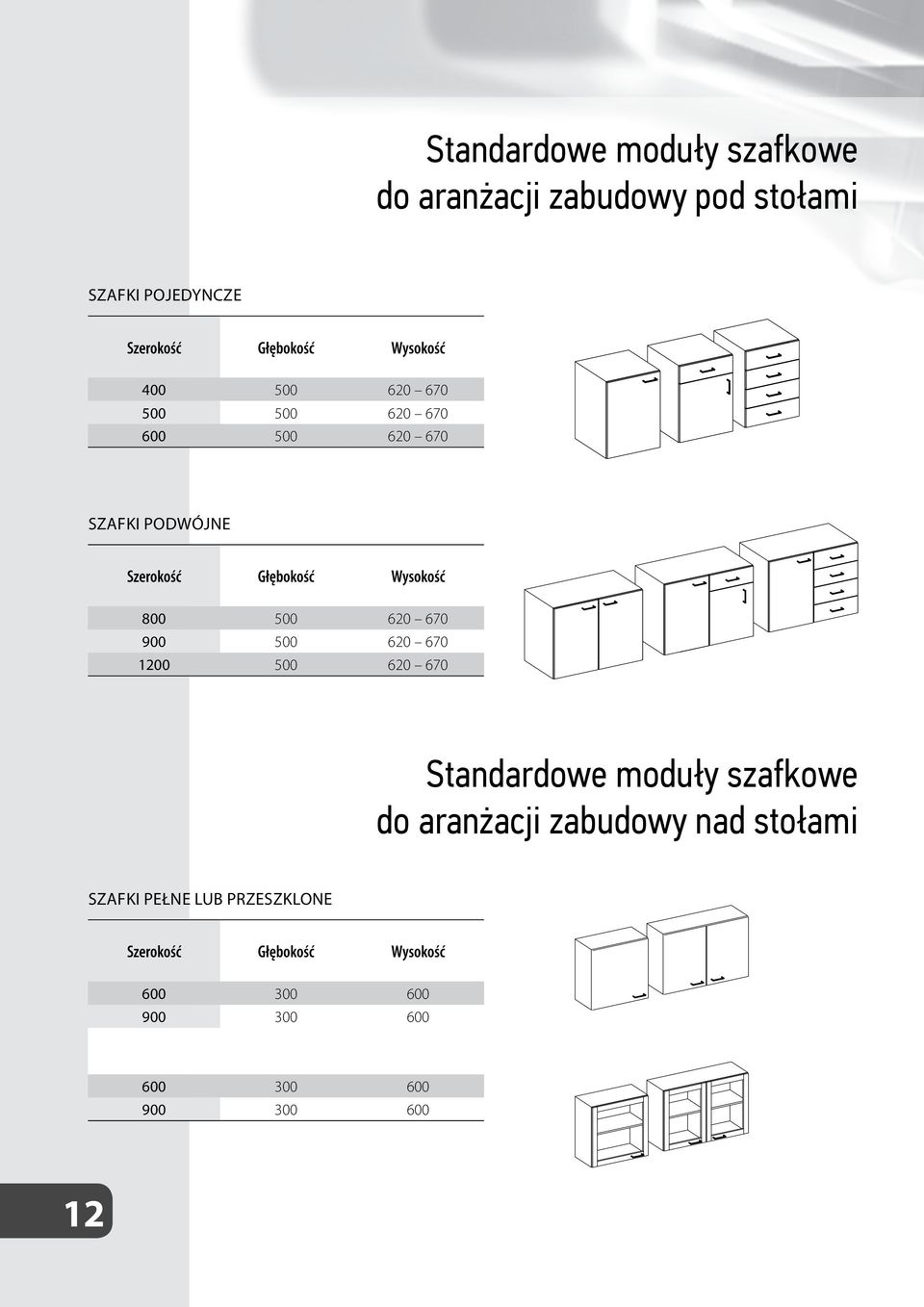

14 Standardowe moduły szafkowe do aranżacji zabudowy pod stołami Szafki pojedyncze Szerokość Głębokość Wysokość Szafki podwójne Szerokość Głębokość Wysokość Standardowe moduły szafkowe do aranżacji zabudowy nad stołami Szafki pełne lub przeszklone Szerokość Głębokość Wysokość

15 Szafy laboratoryjne Szafy laboratoryjne pełne Szerokość Głębokość Wysokość Szafy laboratoryjne półprzeszklone Szerokość Głębokość Wysokość Szafy laboratoryjne na odczynniki wentylowane z wykładką polipropylenową Szerokość Głębokość Wysokość Stoły wagowe Stoły wagowe Szerokość blatu Głębokość blatu Wysokość stanowiska

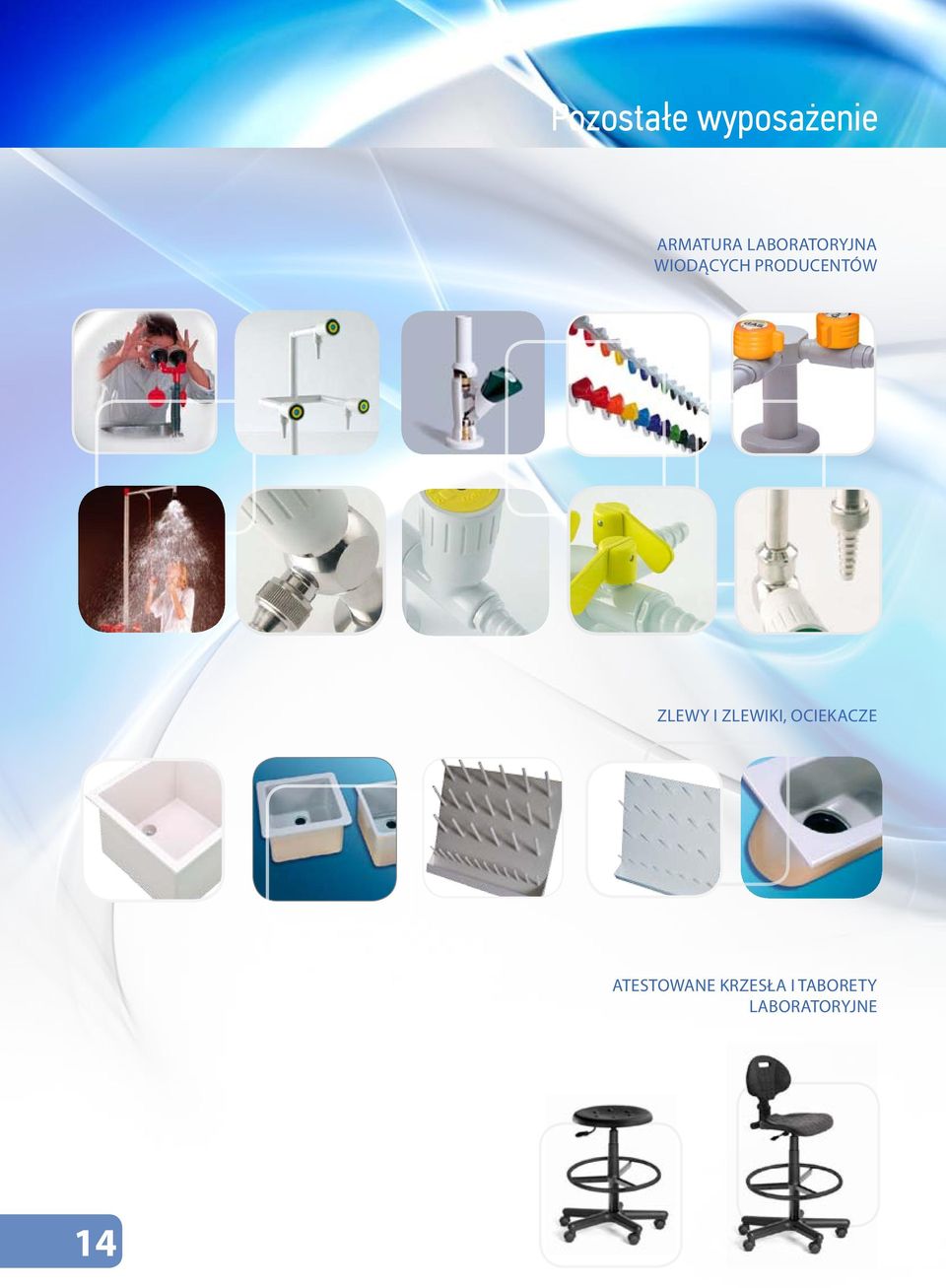

16 Pozostałe wyposażenie Armatura laboratoryjna wiodących producentów Zlewy i zlewiki, ociekacze atestowane krzesła i taborety laboratoryjne 14

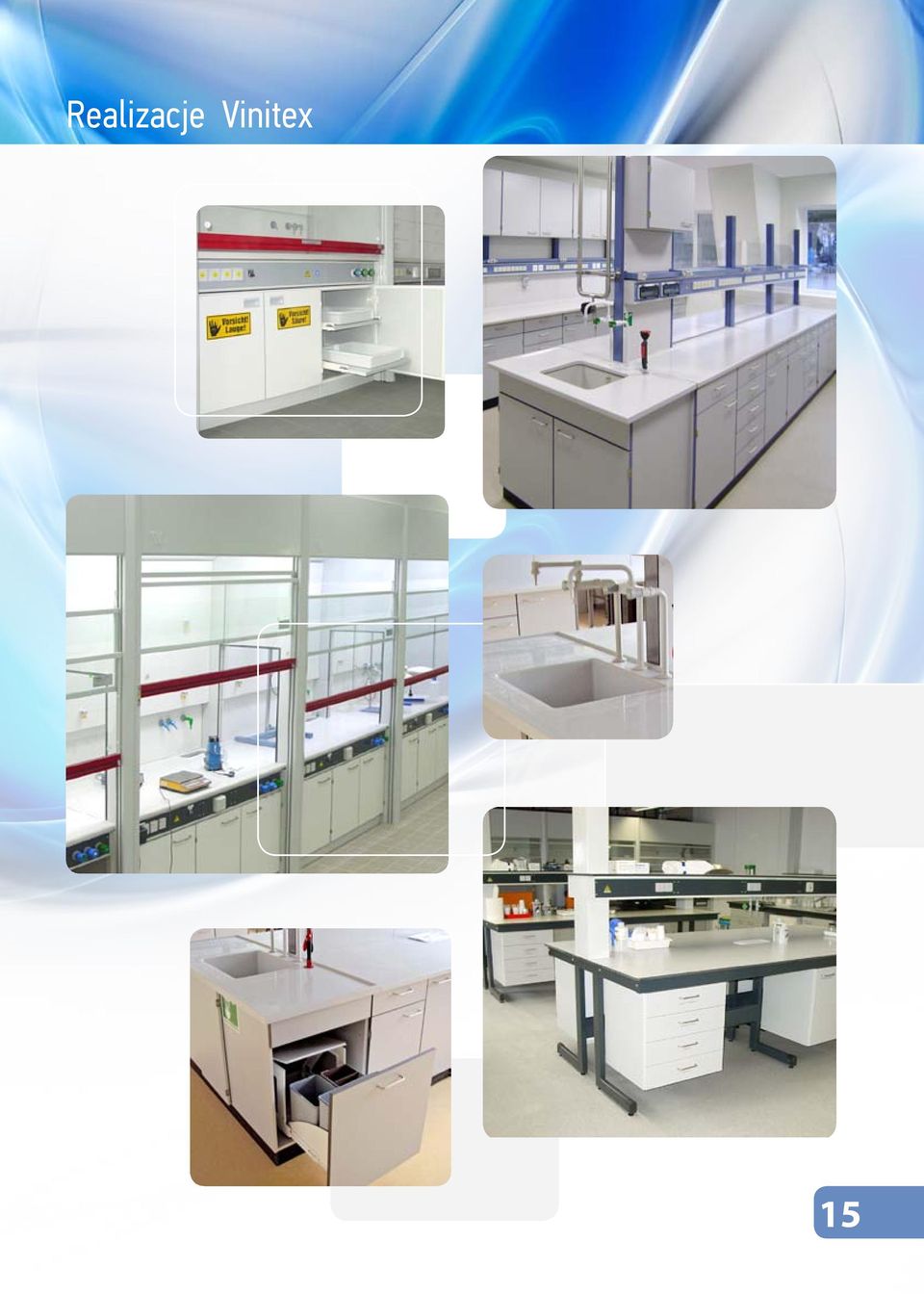

17 Realizacje Vinitex 15

18 16 Realizacje Matrix Infralab

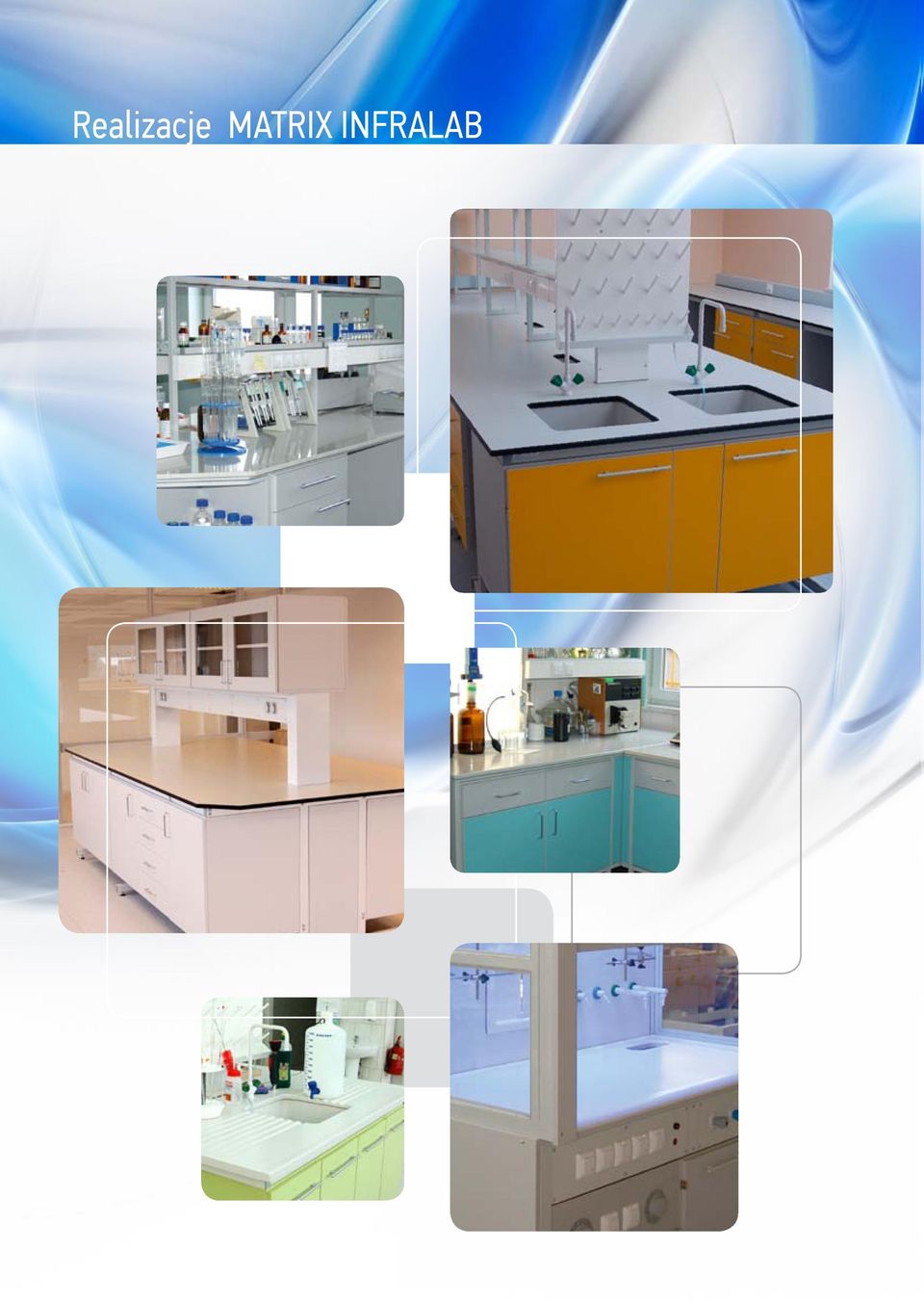

19 Realizacje MatRix infralab

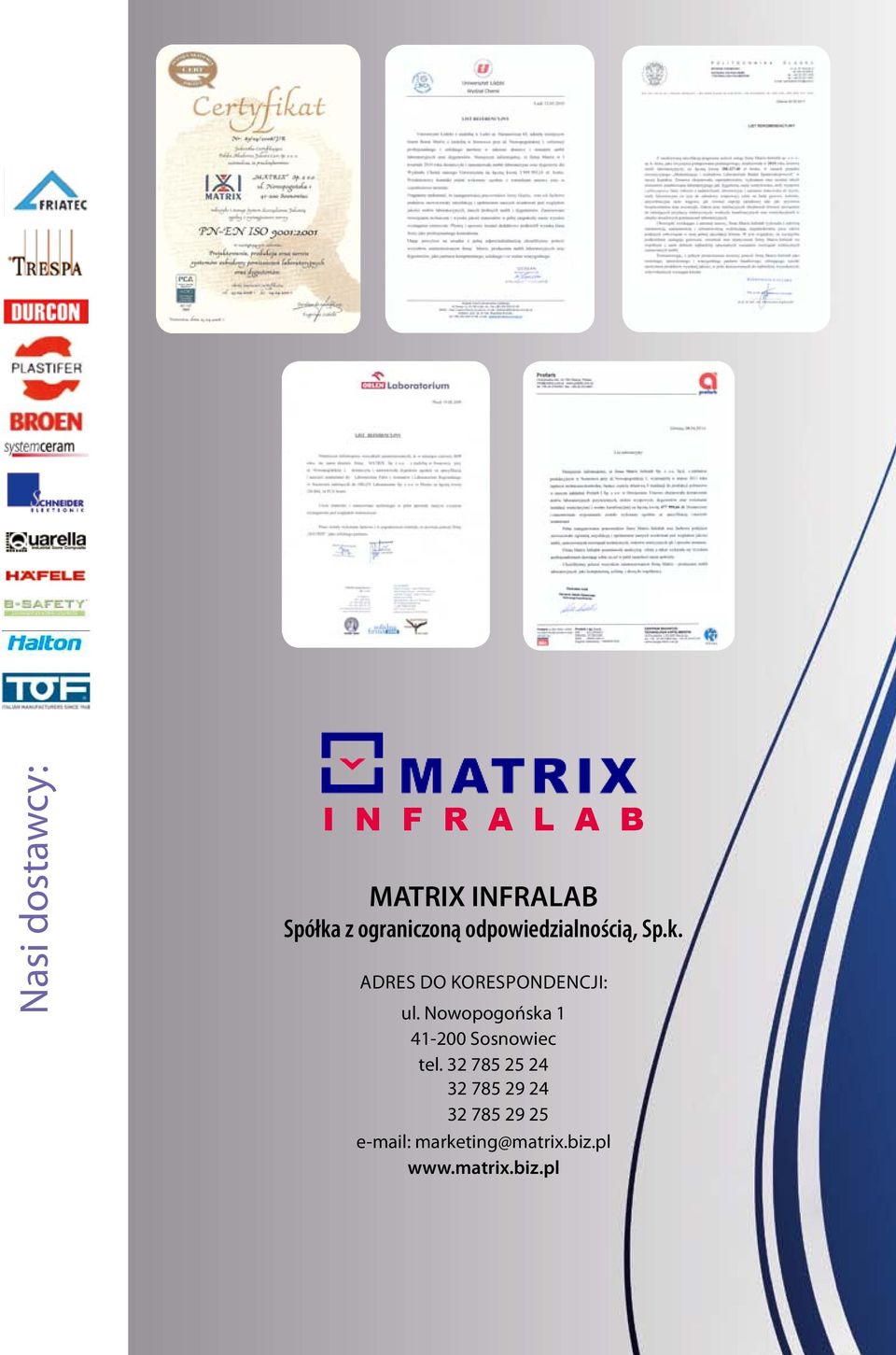

20 Nasi dostawcy: I N F R A L A B MATRIX INFRALAB Spółka z ograniczoną odpowiedzialnością, Sp.k. Adres do korespondencji: ul. nowopogońska sosnowiec tel marketing@matrix.biz.pl
