I. SPECYFIKACJA MEBLI LABORATORYJNYCH POMIESZCZENIE 2.9

Transkrypt

1 I. SPECYFIKACJA MEBLI LABORATORYJNYCH POMIESZCZENIE 2.9 WYMAGANIA OGÓLNE: Kolorystyka elementów mebli do ustalenia przed podpisaniem umowy, z palety barw oferowanej przez producenta, Meble zgodne z normą PN-EN 13150; Stelaże stołów laboratoryjnych C-kształtne (o ile specyfikacja mebla nie określa inaczej), wykonane w całości ze stalowych profili zamkniętych, malowanych farbą proszkową epoksydową chemoodporną o przekroju minimum mm; Stelaże zakończone stopkami z możliwością regulacji wysokości poziomu stołu; Stelaże stołów skonstruowane tak, aby spoczywające na nich blaty były podparte na całym obwodzie; Otwory końcowe profili stelaży zamknięte wkładkami z PCV o barwie harmonizującej z barwą mebli; Przestrzeń pod blatem wypełniona jest szafkami. Wszystkie szafki i szuflady wykonane są z laminatu o zagęszczonej strukturze z doklejką PCV grubości 2mm; Wymiary mebli są wymiarami orientacyjnymi, producent winien dokonać własnych pomiarów; Wysokość wszystkich blatów winna wynosić 900 mm; Wszystkie meble w laboratorium 2.9 powinny spełniać powyższą specyfikację. str. 1

2 OGÓLNY SCHEMAT: str. 2

3 WYMAGANIA SZCZEGÓŁOWE: Miejsce Specyfikacja Układ szafek 34. Chromatograf gazowy str. 3 STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 2000 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 3 szafki podwieszane zabudowane o szerokości: 450 mm z 1 półką, 1 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem. 22. Chromatograf żelowy STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 2000 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 3 szafki podwieszane zabudowane o szerokości: 450 mm z 1 półką, 1 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem. 5. Dwie sztuki suszarki STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 2000 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek;

4 23, 38. Kalorymetr różnicowy 40a. Zestaw TGA-FTIR- GCMS pod blatem 2 szafki podwieszane zabudowane bezpośrednio pod blatem: o szerokości: 600 mm (1 szafka z 1 półką i 1 drzwiczkami, 1 szafka z 4 szufladami); w wolnej przestrzeni pod blatem (o szerokości 800 mm) miejsce pod lodówkę o wymiarach: szerokość: 600 mm, wysokość: 850 mm. STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 3000 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 3 szafki podwieszane zabudowane o szerokości: 600 mm z 1 półką, 1 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem. STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 3500 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 4 szafki podwieszane zabudowane o szerokości: 600 mm z 1 półką, 1 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem. 40. FTIR STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 1500 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych str. 4

5 malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 1 szafka podwieszana zabudowana o szerokości: 600 mm z 4 szufladami. 41. CHDF STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 1500 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 1 szafka podwieszana zabudowana o szerokości: 600 mm z 1 półką, 1 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem. 42. Analizator - cząstki STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 1500 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 1 szafka podwieszana zabudowana o szerokości: 900 mm z 1 półką, 2 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem MTTF STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 2000 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych str. 5

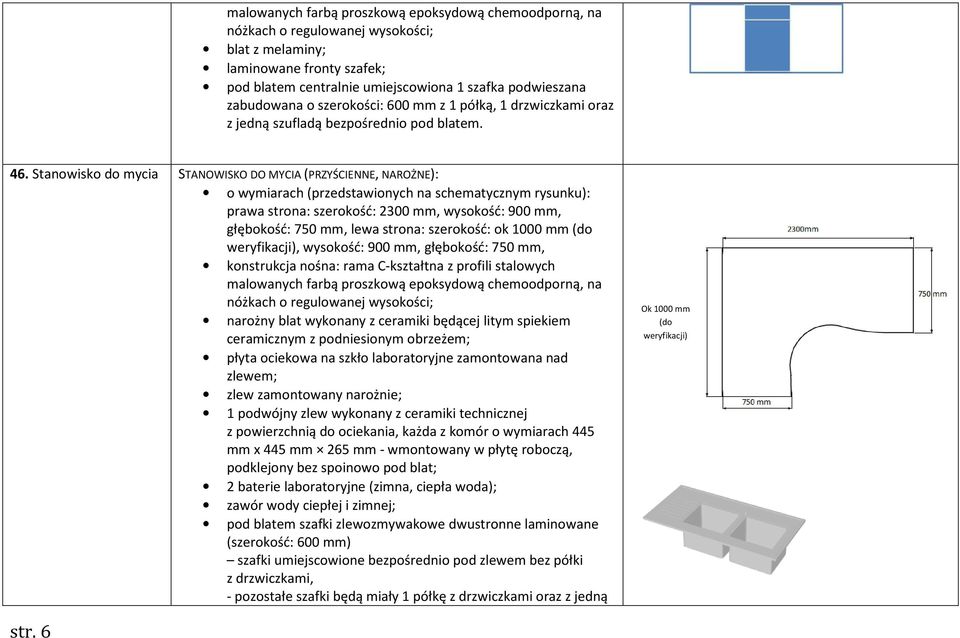

6 malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem centralnie umiejscowiona 1 szafka podwieszana zabudowana o szerokości: 600 mm z 1 półką, 1 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem. 46. Stanowisko do mycia STANOWISKO DO MYCIA (PRZYŚCIENNE, NAROŻNE): o wymiarach (przedstawionych na schematycznym rysunku): prawa strona: szerokość: 2300 mm, wysokość: 900 mm, głębokość: 750 mm, lewa strona: szerokość: ok 1000 mm (do weryfikacji), wysokość: 900 mm, głębokość: 750 mm, konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; narożny blat wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionym obrzeżem; płyta ociekowa na szkło laboratoryjne zamontowana nad zlewem; zlew zamontowany narożnie; 1 podwójny zlew wykonany z ceramiki technicznej z powierzchnią do ociekania, każda z komór o wymiarach 445 mm x 445 mm 265 mm - wmontowany w płytę roboczą, podklejony bez spoinowo pod blat; 2 baterie laboratoryjne (zimna, ciepła woda); zawór wody ciepłej i zimnej; pod blatem szafki zlewozmywakowe dwustronne laminowane (szerokość: 600 mm) szafki umiejscowione bezpośrednio pod zlewem bez półki z drzwiczkami, - pozostałe szafki będą miały 1 półkę z drzwiczkami oraz z jedną Ok 1000 mm (do weryfikacji) str. 6

7 szufladą bezpośrednio pod blatem lub z 4 szufladami. 44. Wytrząsarka STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 500 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 1 szafka zabudowana podwieszana o szerokości: 600 mm z 1 półką, 2 drzwiczkami. 44a. Stolik na próbki STÓŁ LABORATORYJNY PRZYŚCIENNY: o wymiarach: szerokość: 900 mm, wysokość: 900 mm, głębokość: 750 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat z melaminy; laminowane fronty szafek; pod blatem 1 szafka podwieszana o szerokości: 900 mm z 1 półką, 2 drzwiczkami. Podest średnica: góra 300 mm, dół 420 mm str. 7

8 Stół wyspowy STÓŁ LABORATORYJNY WYSPOWY I: o wymiarach: długość: 5000 mm, szerokość: 1100 mm, wysokość: 900 mm; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat kątowy zewnętrzny, oktagonalny (z obydwu stron) wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionym obrzeżem; na jednym końcu stanowisko do mycia (jednokomorowe); 1 zlew wykonany z ceramiki technicznej z powierzchnią do ociekania, komora o wymiarach 445 mm x 445 mm 265 mm - wmontowana w płytę roboczą, podklejona bez spoinowo pod blat; płyta ociekowa na szkło laboratoryjne zamontowana nad zlewem; 1 bateria laboratoryjna (zimna, ciepła woda); pod blatem zabudowa pełna (z możliwością przyjęcia zaproponowanego przez oferenta rozwiązania) np. szafki podwieszane o szerokości: 600 mm z 1 półką, 1 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem lub szafki podwieszane o szerokości: 600 mm z 4 szufladami itp. szafka pod zlewozmywakiem: dwustronne laminowana bez półki z 2 drzwiczkami, szafki rogowe zabudowane z 4 szufladami; zawór wody ciepłej i zimnej; gniazda elektryczne "na stopie", przytwierdzone do blatu stołu w ilości 4 x 230V,16 A. trzy takie stanowiska (3x4= 12 gniazdek 230V); nadstawka z 1 półką o szerokości 900 mm (do boku którego będzie zamontowana płyta ociekowa). str. 8

9 STÓŁ LABORATORYJNY WYSPOWY II: 2 szafki oktagonalne zestawione ze sobą o wymiarach: szerokość: 1100 mm, wysokość: 900 mm, głębokość: 1050 mm - tworzące wyspę; konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat kątowy zewnętrzny, oktagonalny (z obydwu stron) wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionym obrzeżem; pod blatem zabudowa pełna np. 2 szafki oktagonalne z 1 półką 1-drzwiowe, 2 szafki oktagonalne z 5 szufladami. 28. Stolik wagowy STÓŁ WAGOWY ANTYWIBRACYJNY: o wymiarach: szerokość: 1200 mm, wysokość: 800 mm, głębokość: 7500 mm; blat z melaminy z otworem o wymiarach 410 mm 460 mm; metalowa konstrukcja nośna z systemem dokładnego poziomowania, na której umieszcza się płytę roboczą (konglomerat kwarcowo-granitowy) pod wagę o wymiarach 410 mm 460 mm nie ma bezpośredniego kontaktu z obudową stołu stół wagowy nie jest czuły na wibracje i wstrząsy; metalowa konstrukcja nośna malowana proszkowo farbami poliestrowo-epoksydowymi. Szafa do przechowywania butli gazowych str. 9 do zgodnego z przepisami przechowywania butli gazowych pod ciśnieniem; szerokość: 600 mm (jednoskrzydłowe); odporność ogniowa 30 min.; przepusty do przewodów gazowych; z szynami montażowymi do podłączenia armatury, uchwytami do butli z pasami napinającymi; wykonane ze stali ocynkowanej malowanej proszkowo w kolorze popielatym; 900 mm 1100 mm 1050 mm

10 drzwi zamykane na zamek; miejsce na reduktor ciśnienia butli. Regał regał stojący, laminowany, otwarty; wykonany z płyty o grubości 18 mm o zagęszczonej strukturze pokrytej dwustronnie laminatem, zabezpieczone okleiną PCV o grubości 2 mm; wyposażony w półki (4 sztuki); o wymiarach: szerokość: 2000 mm, wysokość: 2000 mm; głębokość: 340 mm. Krzesła laboratoryjne 8 krzeseł obrotowych w kolorze czarnym z zakresem regulacji cm, łatwe do utrzymania w czystości, odporne na większość roztworów kwasów i zasad, siedzisko i oparcie z poliuretanu antypoślizgowego, podłokietniki, oparcie, przesuwane na kółeczkach. 4 taborety laboratoryjne wykonane z miękkiego poliuretanu antypoślizgowego, w kolorze czarnym, przesuwane na kółeczkach. str. 10

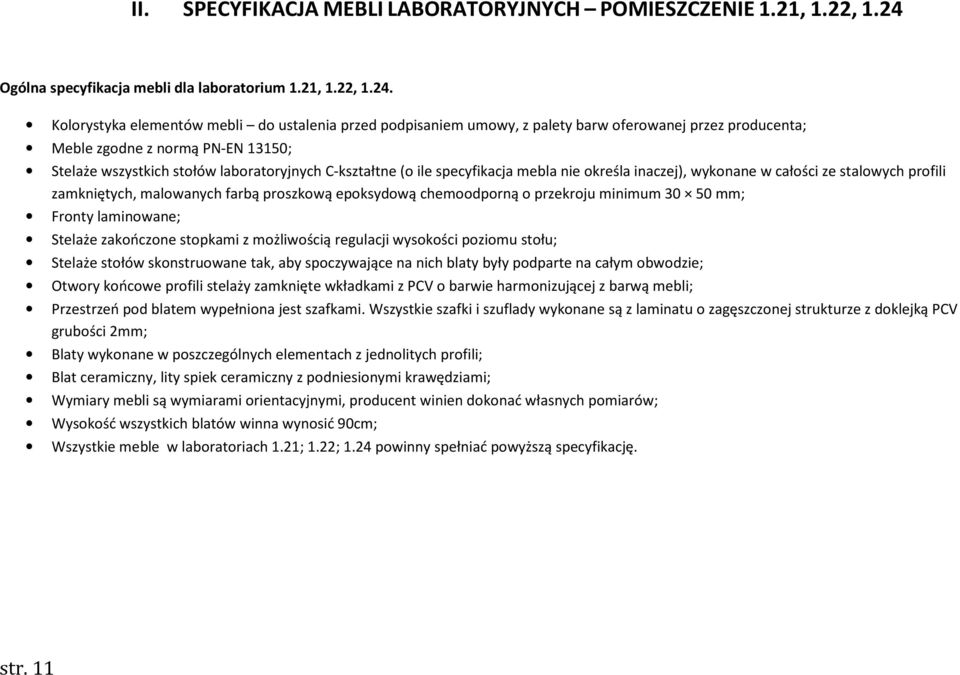

11 II. SPECYFIKACJA MEBLI LABORATORYJNYCH POMIESZCZENIE 1.21, 1.22, 1.24 Ogólna specyfikacja mebli dla laboratorium 1.21, 1.22, Kolorystyka elementów mebli do ustalenia przed podpisaniem umowy, z palety barw oferowanej przez producenta; Meble zgodne z normą PN-EN 13150; Stelaże wszystkich stołów laboratoryjnych C-kształtne (o ile specyfikacja mebla nie określa inaczej), wykonane w całości ze stalowych profili zamkniętych, malowanych farbą proszkową epoksydową chemoodporną o przekroju minimum mm; Fronty laminowane; Stelaże zakończone stopkami z możliwością regulacji wysokości poziomu stołu; Stelaże stołów skonstruowane tak, aby spoczywające na nich blaty były podparte na całym obwodzie; Otwory końcowe profili stelaży zamknięte wkładkami z PCV o barwie harmonizującej z barwą mebli; Przestrzeń pod blatem wypełniona jest szafkami. Wszystkie szafki i szuflady wykonane są z laminatu o zagęszczonej strukturze z doklejką PCV grubości 2mm; Blaty wykonane w poszczególnych elementach z jednolitych profili; Blat ceramiczny, lity spiek ceramiczny z podniesionymi krawędziami; Wymiary mebli są wymiarami orientacyjnymi, producent winien dokonać własnych pomiarów; Wysokość wszystkich blatów winna wynosić 90cm; Wszystkie meble w laboratoriach 1.21; 1.22; 1.24 powinny spełniać powyższą specyfikację. str. 11

12 Laboratorium 1.21 str. 12

13 str. 13

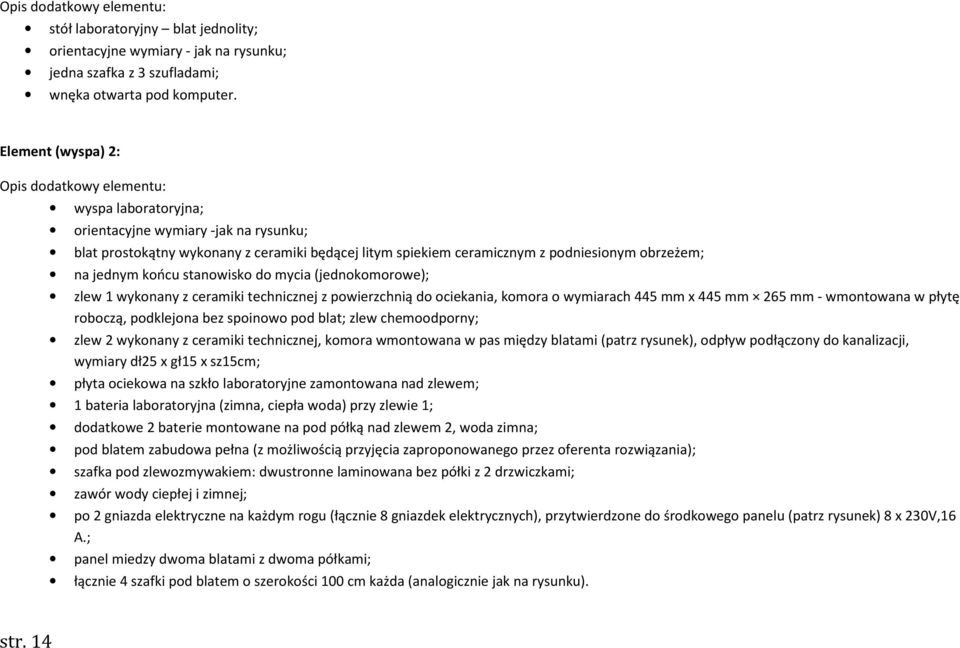

14 Opis dodatkowy elementu: stół laboratoryjny blat jednolity; orientacyjne wymiary - jak na rysunku; jedna szafka z 3 szufladami; wnęka otwarta pod komputer. Element (wyspa) 2: Opis dodatkowy elementu: wyspa laboratoryjna; orientacyjne wymiary -jak na rysunku; blat prostokątny wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionym obrzeżem; na jednym końcu stanowisko do mycia (jednokomorowe); zlew 1 wykonany z ceramiki technicznej z powierzchnią do ociekania, komora o wymiarach 445 mm x 445 mm 265 mm - wmontowana w płytę roboczą, podklejona bez spoinowo pod blat; zlew chemoodporny; zlew 2 wykonany z ceramiki technicznej, komora wmontowana w pas między blatami (patrz rysunek), odpływ podłączony do kanalizacji, wymiary dł25 x gł15 x sz15cm; płyta ociekowa na szkło laboratoryjne zamontowana nad zlewem; 1 bateria laboratoryjna (zimna, ciepła woda) przy zlewie 1; dodatkowe 2 baterie montowane na pod półką nad zlewem 2, woda zimna; pod blatem zabudowa pełna (z możliwością przyjęcia zaproponowanego przez oferenta rozwiązania); szafka pod zlewozmywakiem: dwustronne laminowana bez półki z 2 drzwiczkami; zawór wody ciepłej i zimnej; po 2 gniazda elektryczne na każdym rogu (łącznie 8 gniazdek elektrycznych), przytwierdzone do środkowego panelu (patrz rysunek) 8 x 230V,16 A.; panel miedzy dwoma blatami z dwoma półkami; łącznie 4 szafki pod blatem o szerokości 100 cm każda (analogicznie jak na rysunku). str. 14

15 str. 15

16 str. 16

17 str. 17

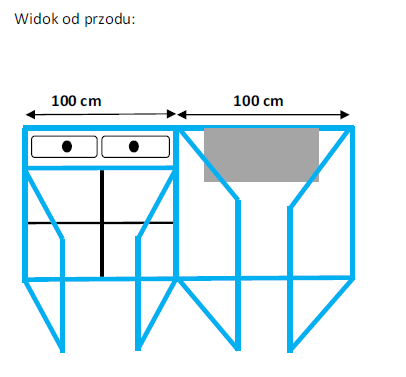

18 Element 3: (rzut analogicznie do rysunku) Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, jedna szafka z 6 szufladami, wnęką otwarta pod komputer, należy uwzględnić słupek na ścianie. str. 18

19 Element 4: (rzut analogicznie do rysunku) Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, jedna szafka dwustronna z półka, jedna szafka pod zlewozmywak, 1 bateria laboratoryjna (zimna, ciepła woda) przy zlewie, str. 19

20 zlew wykonany z ceramiki technicznej z powierzchnią do ociekania, komora o wymiarach 445 mm x 445 mm 265 mm - wmontowana w płytę roboczą, podklejona bez spoinowo pod blat; zlew chemoodporny, płyta ociekowa na szkło laboratoryjne zamontowana nad zlewem, należy uwzględnić słupek na ścianie, należy uwzględnić ułożenie odpływu wody. Element 5 (rzut analogicznie do rysunku): Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, wnęka otwarta pod komputer, wnęka otwarta pod szafę prądową. str. 20

21 Element 6 (rzut analogicznie do rysunku): str. 21

22 Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, 3 szafki dwustronne z półka i szufladami (jak na rysunku), wnęka otwarta pod komputer, należy uwzględnić słupek na ścianie. Element 7 (rzut analogicznie do rysunku): str. 22

23 Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, jedna szafka dwustronna z półka i 2 szufladami, jedna szafka pod zlewozmywak, 1 bateria laboratoryjna (zimna, ciepła woda) przy zlewie, zlew wykonany z ceramiki technicznej z powierzchnią do ociekania, komora o wymiarach 445 mm x 445 mm 265 mm - wmontowana w płytę roboczą, podklejona bez spoinowo pod blat; zlew chemoodporny, płyta ociekowa na szkło laboratoryjne zamontowana nad zlewem. str. 23

24 str. 24 Laboratorium 1.24

25 Element 8 (rzut analogicznie do rysunku): str. 25

26 Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, 2 szafki dwustronne z półka i 2 szufladami (jak na rysunku), Szafka z 4 szufladami, wnęka otwarta pod komputer, blat ścięty jednostronnie (jak na rysunku). Element 9 (rzut analogicznie do rysunku): (pole zakratkowane to kaloryfer) str. 26

27 Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, 1 szafk1 dwustronn1 z półka i 2 szufladami (jak na rysunku), Szafka z 4 szufladami, wnęka otwarta pod komputer, na blacie kratka odprowadzająca ciepło z kaloryfera. str. 27

28 Element 10 (rzut analogicznie do rysunku): str. 28

29 Opis dodatkowy elementu: stół laboratoryjny blat jednolity, orientacyjne wymiary jak na rysunku, jedna szafka jednostronna bez półki, jedna szafka pod zlewozmywak, 1 bateria laboratoryjna (zimna, ciepła woda) przy zlewie, zlew wykonany z ceramiki technicznej z powierzchnią do ociekania, komora o wymiarach 445 mm x 445 mm 265 mm - wmontowana w płytę roboczą, podklejona bez spoinowo pod blat; zlew chemoodporny, płyta ociekowa na szkło laboratoryjne zamontowana nad zlewem, należy uwzględnić słupek na ścianie. KRZESŁA I TABORETY: Łączna ilość krzeseł dla pomieszczeń: 1.21, 1.22, 1.23 i 1.24: 6 krzeseł laboratoryjnych z oparciem i podłokietnikami, obrotowe z zakresem regulacji, odporne na większość laboratoryjnych roztworów kwasów i zasad, wykonane z poliuretanu antypoślizgowego (siedzisko i oparcie); 5 taboretów o profilowanym siedzisku i chromowej podstawie. Siedzisko wykonane z poliuretanu antypoślizgowego o wysokiej odporności mechanicznej, odporności na działania słabych kwasów i zasad. str. 29

30 III. SPECYFIKACJA MEBLI LABORATORYJNYCH POMIESZCZENIE 1.23 WYMAGANIA OGÓLNE: kolorystyka elementów mebli do ustalenia przed podpisaniem umowy, z palety barw oferowanej przez producenta, meble zgodne z normą PN-EN 13150, stelaże stołów laboratoryjnych C-kształtne (o ile specyfikacja mebla nie określa inaczej), wykonane w całości ze stalowych profili zamkniętych o przekroju mm, stelaże stołów lakierowane proszkowo gładkimi farbami epoksydowymi, posiadającymi atest higieniczny, stelaże zakończone stopkami z możliwością regulacji wysokości poziomu stołu; stelaże stołów skonstruowane tak, aby spoczywające na nich blaty były podparte na całym obwodzie, otwory końcowe profili stelaży zamknięte wkładkami z PCV o barwie harmonizującej z barwą mebli, fronty laminowane; przestrzeń pod blatem wypełniona jest szafkami. Wszystkie szafki i szuflady wykonane są z laminatu o zagęszczonej strukturze z doklejką PCV grubości 2mm; blaty wykonane w poszczególnych elementach z jednolitych profili; wymiary mebli są wymiarami orientacyjnymi, producent winien dokonać własnych pomiarów; wysokość wszystkich blatów winna wynosić 90cm (chyba, że szczegółowa specyfikacja zakłada inaczej); wszystkie meble w laboratorium 1.23 powinny spełniać powyższą specyfikację. str. 30

31 OGÓLNY SCHEMAT POMIESZCZENIA: str. 31

32 WYMAGANIA SZCZEGÓŁOWE: Nr elementu Specyfikacja Układ szafek 1. WENTYLOWANA SZAFA NA 2 BUTLE Z CIEKŁYM GAZEM PALNYM: - do zgodnego z przepisami przechowywania butli gazowych pod ciśnieniem, wymiary butli: wys 1320 x 320 mm; przyłącze do wentylacji zew. 75 mm; z szynami montażowymi do podłączenia armatury, uchwytami do butli z pasami napinającymi, miejsce na reduktor ciśnienia butli. 2. WENTYLOWANA SZAFA NA 3 BUTLE ZE SPRĘŻONYM AZOTEM POJ. 50L: - do zgodnego z przepisami przechowywania butli gazowych pod ciśnieniem, przyłącze do wentylacji zew. 75 mm z szynami montażowymi do podłączenia armatury, uchwytami do butli z pasami napinającymi, miejsce na reduktor ciśnienia butli. 3. STÓŁ LABORATORYJNY PRZYŚCIENNY: wymiary blatu: szer. 500 mm, dł: 5000 mm; wysokość stołu: 900 mm; konstrukcja nośna: rama C-kształtna z profili stalowych 50 30mm malowanych proszkowo farbami poliestrowoepoksydowymi, na nóżkach o regulowanej wysokości; wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionymi krawędziami; 5 szafek podwieszanych pod blatem o szerokości 1000 mm, z 1 półką, 2 drzwiczkami oraz z jedną szufladą bezpośrednio pod blatem; str. 32

33 4 STÓŁ LABORATORYJNY PRZYŚCIENNY: wymiary blatu: szer. 700 mm, dł: 3700 mm; wysokość stołu: 900 mm; konstrukcja nośna: rama C-kształtna z profili stalowych 50 30mm malowanych proszkowo farbami poliestrowo-epoksydowymi, na nóżkach o regulowanej wysokości; wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionymi krawędziami; 2 szafki podwieszane pod blatem o szerokości 1000 mm, z 1 półką, 2 drzwiczkami, z jedną szufladą bezpośrednio pod blatem; 1 szafka podwieszana pod blatem o szerokości 1000 mm, z 1 półką, 2 drzwiczkami. 5. STÓŁ LABORATORYJNY PRZYŚCIENNY: wymiary blatu: szer. 700 mm, dł: 1500 mm; wysokość stołu: 900 mm; konstrukcja nośna: rama C-kształtna z profili stalowych 50 30mm malowanych proszkowo farbami poliestrowo-epoksydowymi, na nóżkach o regulowanej wysokości; wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionymi krawędziami; 1 szafka podwieszana pod blatem o szerokości 500 mm, z 1 półką, 1 drzwiczkami, 1 szafka podwieszana pod blatem o szerokości 1000 mm, z 1 półką, 2 drzwiczkami z jedną szufladą bezpośrednio pod blatem; 6. STÓŁ WAGOWY ANTYWIBRACYJNY NA 2 STANOWISKA: o wymiarach: długość 1500 mm, wysokość: 900 mm, szerokość: 700 mm; blat z melaminy z 2 otworami; str. 33

34 metalowa konstrukcja nośna z systemem dokładnego poziomowania, na której umieszcza się płytę roboczą (konglomerat kwarcowo-granitowy) pod wagę nie ma bezpośredniego kontaktu z obudową stołu stół wagowy nie jest czuły na wibracje i wstrząsy; metalowa konstrukcja nośna malowana proszkowo farbami poliestrowo-epoksydowymi. 7. STÓŁ LABORATORYJNY WYSPOWY: 2 szafki oktagonalne zestawione ze sobą - o wymiarach: szerokość: 1100 mm, wysokość: 900 mm, głębokość: 1050 mm; tworzące wyspę, konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat kątowy zewnętrzny, oktagonalny (z obydwu stron) wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionymi krawędziami 8. SZAFKA OTWARTA NA KOMPUTER: wymiary blatu: szer mm, dł: 1500 mm; wysokość stołu: 900 mm; Szafka o szer: 450 mm z 3 szufladami 9. STANOWISKO DO MYCIA PRZYŚCIENNE: o wymiarach: długość 1800 mm, wysokość: 900 mm, szerokość: 750 mm, konstrukcja nośna: rama C-kształtna z profili stalowych malowanych farbą proszkową epoksydową chemoodporną, na nóżkach o regulowanej wysokości; blat wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionymi krawędziami; str. 34

35 płyta ociekowa na szkło laboratoryjne zamontowana nad zlewem; zlew zamontowany z lewej strony blatu; 1 podwójny zlew wykonany z ceramiki technicznej z powierzchnią do ociekania, każda z komór o wymiarach 445 mm x 445 mm 265 mm - wmontowany w płytę roboczą, podklejony bezspoinowo pod blat; 2 baterie laboratoryjne (zimna, ciepła woda); zawór wody ciepłej i zimnej; pod blatem: - szafka zlewozmywakowa jednostronna bez półki laminowana (szerokość: 600 mm) szafka zlewozmywakowa podwójna z półką laminowana (szerokość: 1200 mm) 10. STÓŁ LABORATORYJNY PRZYŚCIENNY: wymiary blatu: szer. 750 mm, dł: 1800 mm; wysokość stołu: 900 mm; konstrukcja nośna: rama C-kształtna z profili stalowych 50 30mm malowanych proszkowo farbami poliestrowo-epoksydowymi, na nóżkach o regulowanej wysokości; wykonany z ceramiki będącej litym spiekiem ceramicznym z podniesionymi krawędziami; 3 szafki podwieszane pod blatem o szerokości 600 mm, z 1 półką, 1 drzwiczkami, z jedną szufladą bezpośrednio pod blatem, str. 35

36 IV. SPECYFIKACJA MEBLI LABORATORYJNYCH POMIESZCZENIE 1.17, 1.18, 2.10 WYMAGANIA OGÓLNE: Kolorystyka elementów mebli do ustalenia przed podpisaniem umowy, z palety barw oferowanej przez producenta, Meble zgodne z normą PN-EN 13150; Stelaże stołów laboratoryjnych C-kształtne (o ile specyfikacja mebla nie określa inaczej), wykonane w całości ze stalowych profili zamkniętych, malowanych farbą proszkową epoksydową chemoodporną o przekroju minimum mm; Stelaże zakończone stopkami z możliwością regulacji wysokości poziomu stołu; Stelaże stołów skonstruowane tak, aby spoczywające na nich blaty były podparte na całym obwodzie; Otwory końcowe profili stelaży zamknięte wkładkami z PCV o barwie harmonizującej z barwą mebli; Przestrzeń pod blatem wypełniona jest szafkami. Wszystkie szafki i szuflady wykonane są z laminatu o zagęszczonej strukturze z doklejką PCV grubości 2mm; Wymiary mebli są wymiarami orientacyjnymi, producent winien dokonać własnych pomiarów; Wysokość wszystkich blatów winna wynosić 900 mm; Blaty pod zlew wykonane z ceramiki będącej litym spiekiem ceramicznym z podniesionym obrzeżem, zlew wmontowany w płytę roboczą, podklejony bez spoinowo pod blat; Wszystkie meble w laboratorium 1.17, 1.18 i 2.10 powinny spełniać powyższą specyfikację. str. 36

37 WYMAGANIA SZCZEGÓŁOWE: KRZESŁA I TABORETY: krzesła laboratoryjne z oparciem i podłokietnikami, obrotowe z zakresem regulacji, odporne na większość laboratoryjnych roztworów kwasów i zasad, wykonane z poliuretanu antypoślizgowego (siedzisko i oparcie); taboret o profilowanym siedzisku i chromowej podstawie. Siedzisko wykonane z poliuretanu antypoślizgowego o wysokiej odporności mechanicznej, odporności na działania słabych kwasów i zasad. str. 37

38 Specyfikacja regałów do pomieszczeń 1.19 i 1.20 str. 38

39 Opis regałów: profil nogi winien zapewniać dużą nośność regałów i zwartą konstrukcję możliwość przytwierdzenia regału do ściany i podłogi wytrzymała półka profilowana, chemoodporna, blacha stalowa system mocowania półek, który umożliwia, zmianę wysokości półki co 30 mm ± 10 mm możliwość demontażu półek nośność półki min 300kg / metr bieżący półki stabilna konstrukcja rozmieszczenie słupków działowych po konsultacji z zamawiającym wymiary regałów są wymiarami orientacyjnymi ofert winien dokonać własnych pomiarów (należy przygotować ofertę na podstawie podanych wymiarów) str. 39

40 str. 40

41 str. 41

42 str. 42

43 str. 43

44 str. 44

45 Wykaz oczomyjek i pryszniców laboratoryjnych: Nr. Laboratorium Oczomyjka stojąca Prysznic laboratoryjny Oczomyjka zlewowa analityczne aplikacyjne magazyn suma str. 45

46 Opis i specyfikacja: Urządzenia muszą być zgodne z normą: PN-EN :2006 (U) - Prysznice ratunkowe Bezpieczeństwo w laboratorium OCZOMYJKA STOJĄCA: - 4 sztuki - montaż do podłogi OCZOMYJKA ZLEWOWA - 8 sztuk - montowana na blacie zlewu PRYSZNIC LABORATORYJNY - 9 sztuk - montowany do sufitu str. 46

47 Opis ogólny oczomyjek: Stacjonarna awaryjna myjka do oczu Awaryjna myjka do oczu na stałe zamontowana i podłączona do stałego źródła zasilania w wodę. Parametry użytkowe Prędkość wypływu wody Stacjonarna awaryjna myjka do oczu powinna być zdolna do dostarczania wody w ilości 6 l/min przy ciśnieniu określonym przez producenta; prędkość przepływu wody jest podawana i mierzone w miejscu, gdzie myjka do oczu jest podłączona do instalacji wodnej. Awaryjna myjka do oczu powinna być zdolna do dostarczania wody w określonej ilości przez minimum 15 minut. Prędkość strumienia wodnego powinna być na tyle niska, aby nie powodować obrażeń u użytkownika. Wylewki należy zabezpieczyć przed zanieczyszczeniami przenoszonymi przez powietrze. Niezależnie od tego, jakie środki są stosowane w celu zapewnienia takiej ochrony, ich usunięcie nie może wymagać wykonania dodatkowego ruchu przy uruchamianiu myjki do oczu. Wysokość strumienia wodnego Strumień wodny podawany przez wylewki powinien sięgać minimum do wysokości 100 mm i może sięgać maksimum do wysokości 300 mm, mierzonej od środka wylewki do miejsca, w którym zaczyna opadać. Jakość wody Materiały stosowane do budowy myjki do oczu nie powinny pogarszać jakości wody, ani jej zanieczyszczać. Temperatura wody Powinna zawierać się w zakresie stopni C Wymagania montażowe Wylewki stacjonarnej awaryjnej myjki do oczu mocowane w stałym położeniu należy zaprojektować w taki sposób, aby znajdowały się na wysokości (1000 ±200) mm ponad poziomem podłoża, na którym stoi użytkownik, i co najmniej w odległości 150 mm od najbliższej przeszkody. str. 47

48 Zawór W przypadku sterowania ręcznego zawór powinien być otwierany jednym ruchem obrotowym lub przesuwnym, przemieszczającym element sterujący zaworem o kąt 90 lub skok 200 mm. Maksymalna siła wymagana do otwarcia zaworu wynosi 100 N, a maksymalny moment obrotowy 7 Nm. Przy zastosowaniu tej siły/momentu obrotowego zawór musi dać się otworzyć w ciągu 1 sekundy. W przypadku uruchamiania automatycznego zawór powinien otwierać się całkowicie w czasie 1 sekundy, i w przypadku urządzeń sterowanych elektrycznie powinien w razie awarii pozostawać w położeniu otwartym. Zawór nie może zamykać się automatycznie po otwarciu. Kierunek działania elementu uruchamiającego zawór ma być wyraźnie widoczny i jednoznaczny. Siłownik uruchamiający zawór powinien być dostatecznie duży i zlokalizowany w łatwo dostępnym miejscu oraz powinien umożliwiać uruchomienie przez użytkownika noszącego rękawice ochronne. Wylewki Urządzenie powinno być zaprojektowane w taki sposób, aby umożliwić przytrzymywanie obydwu powiek oczu w stanie otwartym w trakcie opłukiwania oczu przez strumień wody. Wylewki powinny umożliwiać wyłącznie regulację kierunku strumienia wodnego za pomocą odpowiedniego narzędzia. Wylewki powinny być przystosowane do demontażu w celu konserwacji, ale tylko za pomocą odpowiedniego narzędzia. Informacje producenta Producent powinien w komplecie z awaryjną myjką do oczu dostarczyć informacje dotyczące montażu, obsługi i konserwacji, jak również informacje dotyczące metod i częstotliwości przeprowadzania okresowych prób działania urządzenia. Oznaczanie Awaryjne myjki do oczu należy w sposób stały i wyraźny oznaczyć, podając wymagania dotyczące minimalnego i maksymalnego przepływu oraz maksymalnego ciśnienia statycznego. Znakowanie powinno być wykonane przez producenta i powinno zawierać nazwę producenta oraz numer modelu/artykułu. Oprócz tego w komplecie z każdą awaryjną myjką do oczu należy dostarczyć znak bezpieczeństwa zgodny z normą ISO , umieszczany w pobliżu myjki. Filtr str. 48

49 W celu zapobieżenia gromadzeniu się zanieczyszczeń przenoszonych przez wodę rura zasilająca w wodę powinna być zaopatrzona w drobny filtr siatkowy. str. 49
