1 IV. Projekt przykładowego bezprzewodowego inteligentnego domu IV.1 Opis budynku Willa Tramontana składa się z parteru oraz piętra o łącznej powierzchni 258,76m2 [26]. W domu znajduje się 38 rolet oraz kilkanaście punktów świetlnych w każdym pomieszczeniu. Dom wyposażony jest w standardowy system alarmowy. Plan parteru prezentuje rysunek 17: Rysunek 17. Plan parteru [ Plan pierwszego piętra prezentuje rysunek 18: Autor: Marcin Fibor 23

2 Rysunek 18. Plan pierwszego piętra [ IV.2 Założenia systemowe Punktem wyjściowym w całej instalacji jest obniżenie kosztów eksploatacji domu oraz zaoszczędzenie czasu na automatycznym wykonywaniu powtarzających się czynności. Dom ma posiadać system symulacji obecności, a także zaprogramowane sceny automatyczne pomagające w użytkowaniu willi. Projektując instalację zostaną wykorzystane najczęściej wykorzystywane udogodnienia zawarte w inteligentnych budynkach. System można rozbudować o kolejne moduły i uzyskać jeszcze większe panowanie nad własnym domem. Przykładowym uzupełnieniem systemu może być multimedialny bezprzewodowy system Sonos. Po integracji z Fibaro uzyskamy zarządzanie muzyką w każdym pomieszczeniu. Autor wybrał system Fibaro ze względu na posiadanie certyfikatu instalatora tej firmy oraz prowadzenie działalności instalującej instalacje tej firmy. w ten sposób może dokładnie zaprezentować moduły jakie powinny zostać zamontowane oraz szczegółowy kosztorys całej instalacji. IV.3 Projekt instalacji w budynku Autor zaprojektował następujące rozwiązanie w systemie Fibaro: a. Salon Salon jest największym pomieszczeniem w całym domu. Znajdują się tam trzy rolety zewnętrze do których zostanie zamontowany sterownik rolet (3 sztuki). w salonie jest także Autor: Marcin Fibor 24

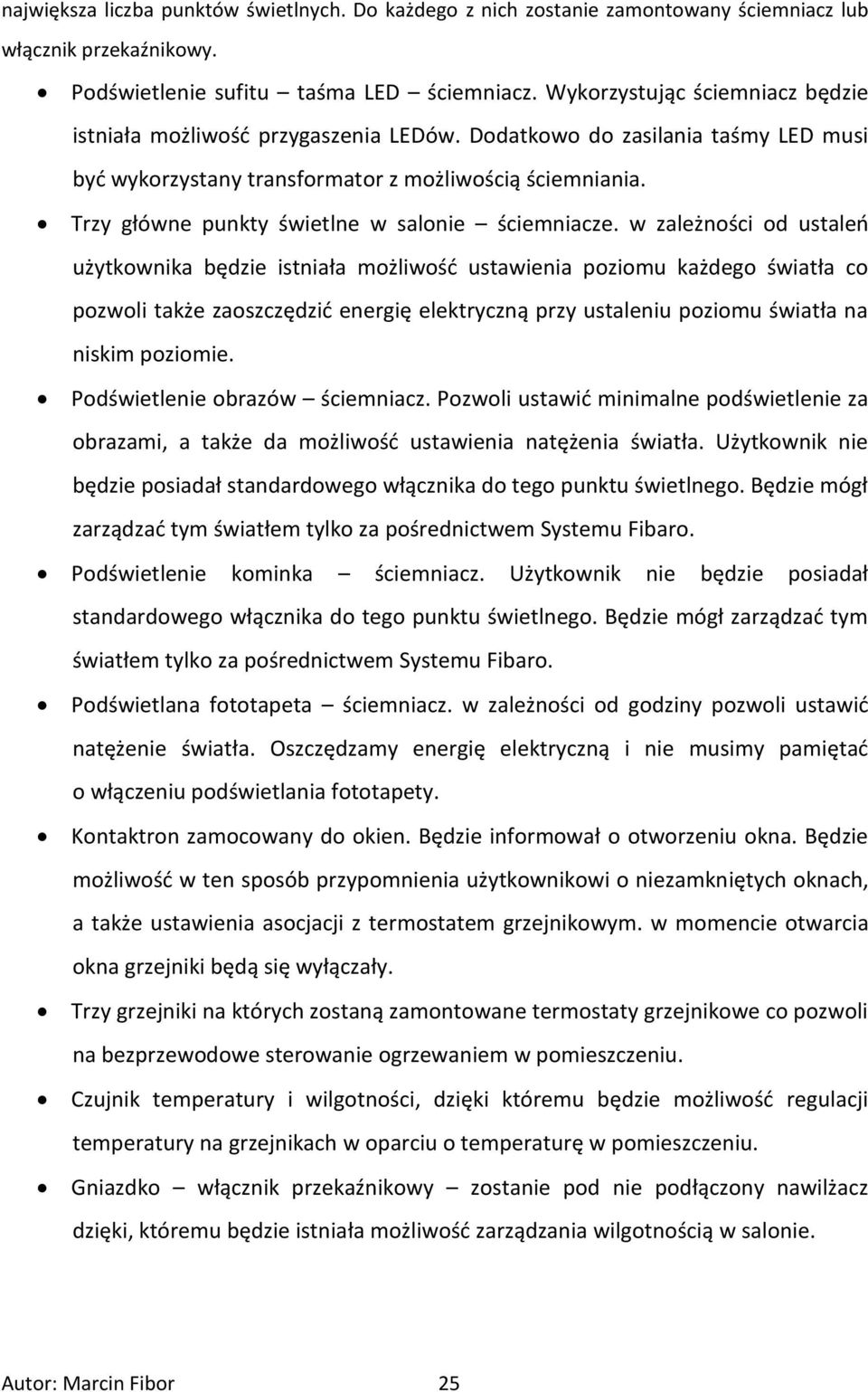

3 największa liczba punktów świetlnych. Do każdego z nich zostanie zamontowany ściemniacz lub włącznik przekaźnikowy. Podświetlenie sufitu taśma LED ściemniacz. Wykorzystując ściemniacz będzie istniała możliwość przygaszenia LEDów. Dodatkowo do zasilania taśmy LED musi być wykorzystany transformator z możliwością ściemniania. Trzy główne punkty świetlne w salonie ściemniacze. w zależności od ustaleń użytkownika będzie istniała możliwość ustawienia poziomu każdego światła co pozwoli także zaoszczędzić energię elektryczną przy ustaleniu poziomu światła na niskim poziomie. Podświetlenie obrazów ściemniacz. Pozwoli ustawić minimalne podświetlenie za obrazami, a także da możliwość ustawienia natężenia światła. Użytkownik nie będzie posiadał standardowego włącznika do tego punktu świetlnego. Będzie mógł zarządzać tym światłem tylko za pośrednictwem Systemu Fibaro. Podświetlenie kominka ściemniacz. Użytkownik nie będzie posiadał standardowego włącznika do tego punktu świetlnego. Będzie mógł zarządzać tym światłem tylko za pośrednictwem Systemu Fibaro. Podświetlana fototapeta ściemniacz. w zależności od godziny pozwoli ustawić natężenie światła. Oszczędzamy energię elektryczną i nie musimy pamiętać o włączeniu podświetlania fototapety. Kontaktron zamocowany do okien. Będzie informował o otworzeniu okna. Będzie możliwość w ten sposób przypomnienia użytkownikowi o niezamkniętych oknach, a także ustawienia asocjacji z termostatem grzejnikowym. w momencie otwarcia okna grzejniki będą się wyłączały. Trzy grzejniki na których zostaną zamontowane termostaty grzejnikowe co pozwoli na bezprzewodowe sterowanie ogrzewaniem w pomieszczeniu. Czujnik temperatury i wilgotności, dzięki któremu będzie możliwość regulacji temperatury na grzejnikach w oparciu o temperaturę w pomieszczeniu. Gniazdko włącznik przekaźnikowy zostanie pod nie podłączony nawilżacz dzięki, któremu będzie istniała możliwość zarządzania wilgotnością w salonie. Autor: Marcin Fibor 25

4 Czujka ruchu universal binary sensor. Wykorzystując już istniejącą czujkę od alarmu będziemy w stanie odczytać czy w pomieszczeniu znajduje się domownik. w oparciu o te informacje będziemy w tanie stworzyć zaawansowane sceny. Rolety zewnętrzne kontrolery rolet. Do automatycznego zamknięcia całego domu. Asocjacja kontaktronów z termostatami grzejnikowymi. w momencie otwarcia okna grzejniki będą się wyłączały. Spowoduje to oszczędzanie energii cieplnej. Za pomocą panelu sterowania będzie możliwość sterowania wilgotnością oraz temperaturą w salonie w oparciu o przedziały czasowe oraz dni. Za pomocą podręcznego panelu sterowania (np. ipad) istnieje możliwość zmiany na kilka godzin wymaganej temperatury w pomieszczeniu. Wykorzystując czujkę ruchu można decydować o włączonych światłach. Jeśli przez założony okres czasu w pomieszczeniu nie będzie ruchu automatycznie wyłączą się wszystkie urządzenia. Jeśli ruch zostanie wznowiony urządzenia wrócą do poprzedniego stanu. b. Jadalnia Oświetlenie stołu ściemniacz. w zależności od pory roku oraz okoliczności pozwoli ustawić natężenie światła przy stole jadalnym. Oświetlenie sufitowe ściemniacz. Uzyskamy sterowanie dodatkowym oświetleniem. w zależności od nastroju oraz naświetlenia będziemy decydować o natężeniu światła. Scena kolacja ustawiając odpowiedni dobór parametrów przygotujemy natężenie światła przy jakiej jemy kolację. w ten sam sposób przygotujemy inne sceny, które będziemy wykorzystywać przebywając w jadalni. c. Kuchnia Ekspres do kawy włącznik przekaźnikowy. Uzyskamy możliwość parzenia kawy na odległość. Jedyna czynność, o której musimy pamiętać to naszykowanie filiżanek. Ekspres musi posiadać funkcję automatycznego parzenia i zewnętrznego sterowania. Większość nowych ekspresów z średniej półki cenowej posiada tą funkcję. Dwie rolety okienne. w ramach bezpieczeństwa będą opuszczane w momencie opuszczenia domu, a także podczas naszego snu. Autor: Marcin Fibor 26

5 Automatyczny karmnik dla kotów włącznik przekaźnikowy. Uzyskujemy automatyczne karmienie zwierzaków. Automatyczne parzenie kawy to marzenie wielu ludzi. Wykorzystując automatykę budynkową jesteśmy w stanie spełnić to marzenie i wstając rano mieć świeżo zaparzoną kawę. Kilku dniowe wyjazdy sprawiają kłopot jeśli posiadamy zwierzęta. System Fibaro automatycznie zadba o karmienie naszego zwierzaka podczas naszego pobytu poza domem. d. Gabinet Trzy punkty świetlne zarządzane za pomocą ściemniaczy. w zależności od sytuacji będziemy mogli włączyć jednym kliknięciem odpowiednie światła. Dwie rolety zewnętrzne sterownik rolet. Wykorzystywane do automatycznego opuszczenia rolet w całym domu. Automatyczne wyłączenie świateł jeśli nie przebywamy w pomieszczeniu przez dłuższy czas. e. Garaż Brama wjazdowa włącznik przekaźnikowy. Będziemy mogli monitorować otwieranie się bramy wjazdowej, a co za tym idzie wykorzystanie otwarcia bramy w scenach. Brama garażowa włącznik przekaźnikowy. Uzyskujemy dokładnie te same możliwości co przy bramie wjazdowej. Oświetlenie garażu włącznik przekaźnikowy. Oświetlenie podjazdu jest istotną rzeczą. Teraz nie musimy wchodzić do garażu i zapalać światło, bo ustawiając asocjację światło samo zapali się po zachodzie słońca. Cztery kamery IP uzyskujemy widok na cały obszar wokół domu. Możemy w ten sposób monitorować bezpieczeństwo w czasie wyjazdów. Czujka ruchu wykorzystywana w czasie uzbrojonego alarmu. Automatyczne włączenie świateł po zachodzie słońca. Powiadomienie o niezamkniętej bramie o później porze. Jeśli brama garażowa jest otwarta przez ponad 15 minut w godzinach wieczornych zostajemy powiadomieni informacją push, em lub smsem. Możemy w ten sposób zareagować i zamknąć bramę. Dodatkowo jeśli przez kolejne 10 minut nie zareagujemy możemy ustawić automatyczne zamknięcie bramy garażowej. W czasie wyjazdów możemy być powiadomieni o otwarciu bramy garażowej. Autor: Marcin Fibor 27

6 Jeśli uzbrajamy alarm czujka ruchu zmienia stan na załączony. w momencie wykrycia ruchu wysyła obraz z kamery na nasz adres , a także powiadamia nas o naruszeniu strefy na zewnątrz domu. Alarm nie włącza się. Dopiero naruszenie strefy wewnątrz domu uruchamia sygnał alarmowy. f. Ogród Lampki ogrodowe włączniki przekaźnikowe. Oświetlenie całego ogrodu. Podświetlenie drzewa włącznik przekaźnikowy. Punktowe podświetlenie jednego drzewa. Najciekawszy efekt uzyskujemy w momencie wyłączenia pozostałego oświetlenia ogrodowego. Asocjacja pozwoli na wyłączenie pozostałych lampek ogrodowych w momencie włączenia podświetlenia drzewa. Oświetlenie tarasu ściemniacz. Uzyskujemy możliwość włączenia oświetlenia tarasu siedząc na zewnątrz. Nie musimy wchodzić do domu i włączać światła. Automatyczne wyłączenie oświetlenia w nocy. Jeśli idziemy spać i uzbrajamy alarm oświetlenie automatycznie się wyłączy. g. Przedpokój Oświetlenie przedpokoju włącznik przekaźnikowy Automatyczne włączenie oświetlenia spowodowane wykryciem ruchu. Możemy w ten sposób zapomnieć o czynności zapalania światła. h. Ubikacja Podświetlenie onyxu włącznik przekaźnikowy. Czujnik kontaktronowy uzyskujemy informację o otwarciu drzwi. W momencie otworzenia drzwi onyx podświetla się. Nie tracimy w ten sposób niepotrzebnego zużycia energii jeśli nie przebywamy w ubikacji. Podświetlenie jest włączane na określony okres czasu. i. Sala kinowa Sterowanie projektorem wirtualne urządzenie po skrętce. Umożliwi włączenie oraz wyłączenie projektora. Sterowanie ekranem elektrycznym sterownik rolet - sterowanie zdalne opuszczeniem ekranu. Oświetlenie sufitowe ściemniacze Autor: Marcin Fibor 28

7 Telewizor włącznik przekaźnikowy. Wyłączenie telewizora potrzebne jest przy scenie kino, która wyłącza wszystkie urządzenie w sali kinowej i uruchamia projekcję filmu. Scena kino pozwoli na automatyczne opuszczenie ekranu do wyznaczonego poziomu, zgaszenie świateł, włączenie projektora oraz nagłośnienia. Wyłączy także telewizor znajdujący się za ekranem. j. Sypialnia Rolety zewnętrzne kontroler rolet. Zamontowane do automatycznego zamykania całego domu, a także do przyjemnego budzenia rano. Trzy punkty świetlne ściemniacze. Do automatycznego włączania świateł. Scena przyjemne budzenie budząc się ustawiamy otwarcie rolet na 30% i w miarę upływu czasu zwiększamy otwarcie rolet. w zależności od pory roku dodatkowo będzie się włączało światło i powoli rozjaśniało. Nie jesteśmy w ten sposób rozdrażnieni uderzeniem światła i nasz dzień staje się przyjemniejszy. k. Sypialnia druga Rolety zewnętrzne kontroler rolet. Zamontowane do automatycznego zamykania całego domu, a także do przyjemnego budzenia rano. Trzy punkty świetlne ściemniacze. Do automatycznego włączania świateł. Scena przyjemne budzenie budząc się ustawiamy otwarcie rolet na 30% i w miarę upływu czasu zwiększamy otwarcie rolet. w zależności od pory roku dodatkowo będzie się włączało światło i powoli rozjaśniało. Nie jesteśmy w ten sposób rozdrażnieni uderzeniem światła i nasz dzień staje się przyjemniejszy. l. Sypialnia trzecia Rolety zewnętrzne kontroler rolet. Zamontowane do automatycznego zamykania całego domu, a także do przyjemnego budzenia rano. Trzy punkty świetlne ściemniacze. Do automatycznego włączania świateł. Scena przyjemne budzenie budząc się ustawiamy otwarcie rolet na 30% i w miarę upływu czasu zwiększamy otwarcie rolet. w zależności od pory roku dodatkowo będzie się włączało światło i powoli rozjaśniało. Nie jesteśmy w ten sposób rozdrażnieni uderzeniem światła i nasz dzień staje się przyjemniejszy. Autor: Marcin Fibor 29

8 m. Sauna Włącznik przekaźnikowy do uruchomienia sauny. Universal binary sensor za jego pomocą odczytamy temperaturę jaka jest w saunie. Będziemy w ten sposób mogli ustawić powiadomienie o nagrzaniu się sauny. Automatyczne wyłączenie sauny jeśli nie jest wykorzystywana, a także powiadomienie o nagrzaniu się sauny to tylko nieliczne możliwości do których możemy wykorzystać system. n. Cały dom Code pilot za jego pomocą będziemy mogli otworzyć dom lub podnieść rolety po wpisaniu kodu pin. Będzie znajdował się przy wejściu. w ten sposób jeśli uszkodzimy telefon, a nie będziemy posiadać przy sobie innego urządzenia z dostępem do Internetu będziemy mogli uruchomić scenę przyjścia do domu, a także scenę wyjścia z domu. Expander 4 kanałowy wykorzystywany do obsługi code pilot oraz pilotów podręcznych. Dwa piloty podręczne wykorzystywane do najczęściej używanych scen oraz urządzeń. Pilot samochodowy na stałe zamontowany w samochodzie, aby otworzyć lub zamknąć bramę garażową. Dwie czujki zalania monitorowanie zalania domu. w czasie wyjazdów nie musimy się przejmować o zalanie. Jeśli czujka wykryje wodę automatycznie odetnie wodę. Czujki dymu zamontowane w celu bezpieczeństwa. Jeśli wykryje ruch jesteśmy informowani o zagrożeniu i uruchamia się scena ewakuacji z domu. Domofon - włącznik przekaźnikowy, oraz dodatkowa kamera na furtkę. w każdym miejscu będziemy monitorować kto do nas przychodzi. Jeśli przyszli do nas znajomi, a nas jeszcze nie ma w domu zostaniemy o tym poinformowani. Na ekranie telefonu pojawi się obraz z kamery, a my będziemy mogli zdecydować czy wpuścić znajdujące się przed furtką osoby. Możemy w ten sposób wpuścić znajomych, którzy w ogrodzie poczekają na nasz przyjazd. Autor: Marcin Fibor 30

9 Scena wyjścia z domu ręcznie włączana scena. Następuje wyłączenie wszystkich świateł i urządzeń w całym domu. Nie musimy pamiętać o wyłączeniu każdej istotnej rzeczy. System wykona to za nas. Opuści rolety, wyłączy oświetlenie i uzbroi alarm. Scena przyjazdu do domu automatyczna scena uwzględniająca nasze położenie za pomocą GPS wbudowany w telefon komórkowy. Jeśli pojawimy się 1km od domu otworzy się brama wjazdowa oraz garażowa. Następnie w zależności od pory dnia włączy się oświetlenie podjazdu oraz zewnętrzne lampy wokół domu. w całym domu podniosą się rolety i włączą się odpowiednie punkty świetlne. w zależności od naszego wyboru. Dodatkowo w zależności od pory dnia możemy ustawić zaparzenie kawy oraz włączenie sauny na nasz przyjazd. Poszczególne pomieszczenia wykorzystane zostały najczęściej wykorzystywane mechanizmy inteligentnego domu. Instalacja inteligentnego domu może wyeliminować wpływ czynnika ludzkiego w sytuacjach awaryjnych. w momencie uruchomienia alarmu przeciwpożarowego człowiek może wpaść w panikę. System inteligentnego budynku może podjąć następujące działania: Zaalarmowanie domowników oraz osoby przebywające w budynku Włączenie oświetlenia ewakuacyjnego Otworzenie okna dachowego w celu pozbycia się dymy z pomieszczenia. Daje to dodatkowy czas na ucieczkę. Autor: Marcin Fibor 31
