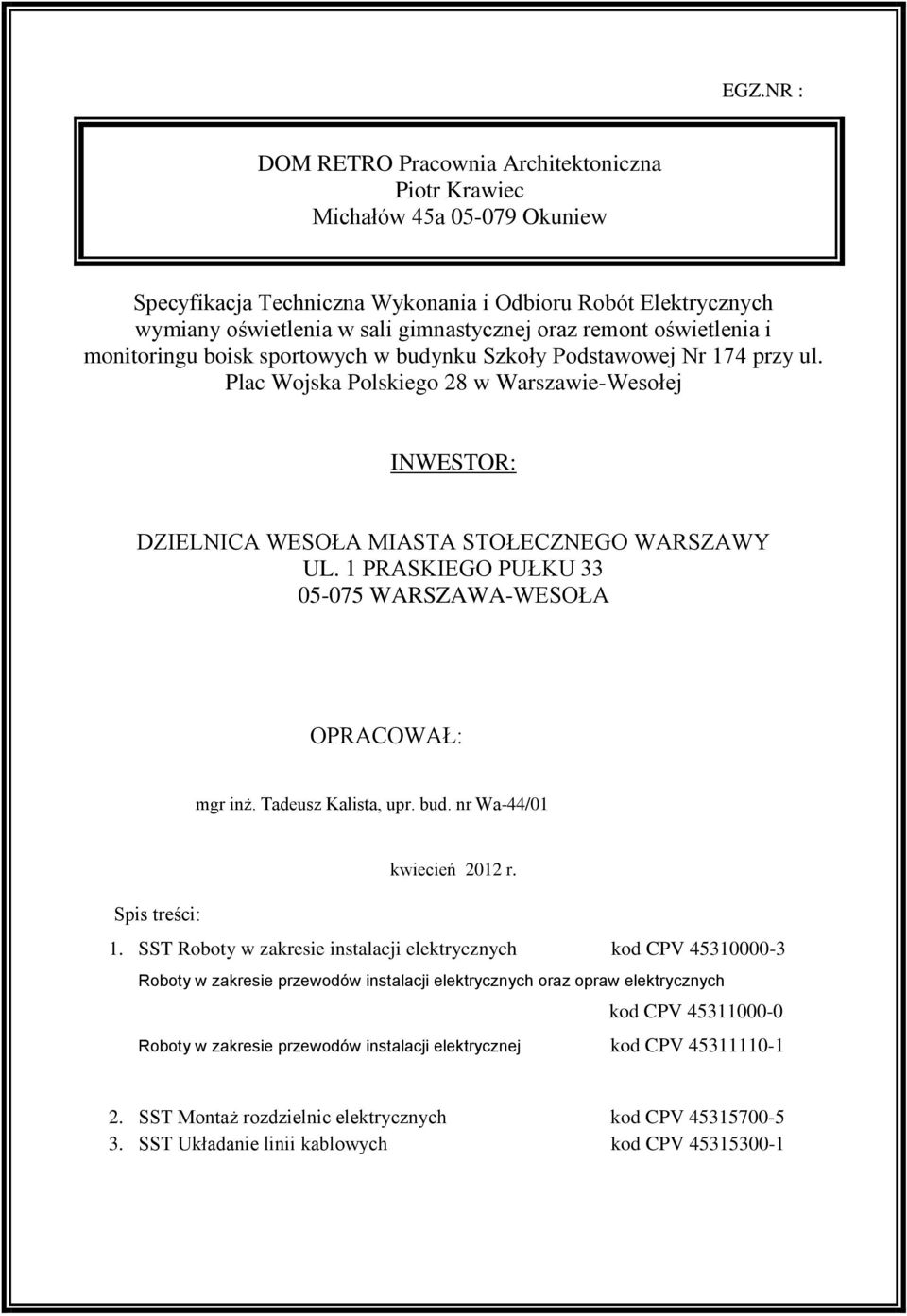

1 EGZ.NR : DOM RETRO Pracownia Architektoniczna Piotr Krawiec Michałów 45a Okuniew Specyfikacja Techniczna Wykonania i Odbioru Robót Elektrycznych wymiany oświetlenia w sali gimnastycznej oraz remont oświetlenia i monitoringu boisk sportowych w budynku Szkoły Podstawowej Nr 174 przy ul. Plac Wojska Polskiego 28 w Warszawie-Wesołej INWESTOR: DZIELNICA WESOŁA MIASTA STOŁECZNEGO WARSZAWY UL. 1 PRASKIEGO PUŁKU WARSZAWA-WESOŁA OPRACOWAŁ: mgr inż. Tadeusz Kalista, upr. bud. nr Wa-44/01 kwiecień 2012 r. Spis treści: 1. SST Roboty w zakresie instalacji elektrycznych kod CPV Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych kod CPV Roboty w zakresie przewodów instalacji elektrycznej kod CPV SST Montaż rozdzielnic elektrycznych kod CPV SST Układanie linii kablowych kod CPV

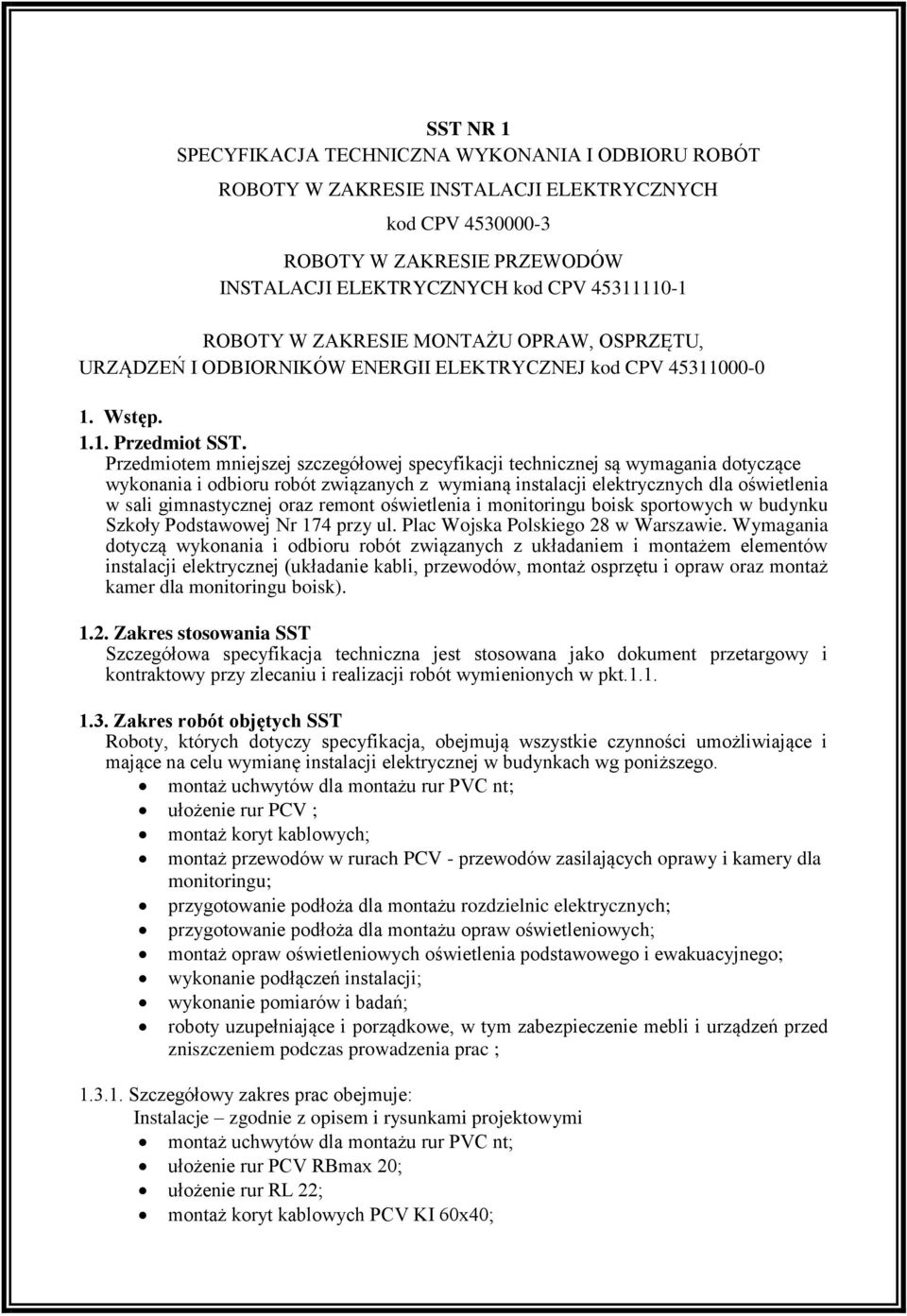

2 SST NR 1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ROBOTY W ZAKRESIE INSTALACJI ELEKTRYCZNYCH kod CPV ROBOTY W ZAKRESIE PRZEWODÓW INSTALACJI ELEKTRYCZNYCH kod CPV ROBOTY W ZAKRESIE MONTAŻU OPRAW, OSPRZĘTU, URZĄDZEŃ I ODBIORNIKÓW ENERGII ELEKTRYCZNEJ kod CPV Wstęp Przedmiot SST. Przedmiotem mniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wymianą instalacji elektrycznych dla oświetlenia w sali gimnastycznej oraz remont oświetlenia i monitoringu boisk sportowych w budynku Szkoły Podstawowej Nr 174 przy ul. Plac Wojska Polskiego 28 w Warszawie. Wymagania dotyczą wykonania i odbioru robót związanych z układaniem i montażem elementów instalacji elektrycznej (układanie kabli, przewodów, montaż osprzętu i opraw oraz montaż kamer dla monitoringu boisk) Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wymianę instalacji elektrycznej w budynkach wg poniższego. montaż uchwytów dla montażu rur PVC nt; ułożenie rur PCV ; montaż koryt kablowych; montaż przewodów w rurach PCV - przewodów zasilających oprawy i kamery dla monitoringu; przygotowanie podłoża dla montażu rozdzielnic elektrycznych; przygotowanie podłoża dla montażu opraw oświetleniowych; montaż opraw oświetleniowych oświetlenia podstawowego i ewakuacyjnego; wykonanie podłączeń instalacji; wykonanie pomiarów i badań; roboty uzupełniające i porządkowe, w tym zabezpieczenie mebli i urządzeń przed zniszczeniem podczas prowadzenia prac ; Szczegółowy zakres prac obejmuje: Instalacje zgodnie z opisem i rysunkami projektowymi montaż uchwytów dla montażu rur PVC nt; ułożenie rur PCV RBmax 20; ułożenie rur RL 22; montaż koryt kablowych PCV KI 60x40;

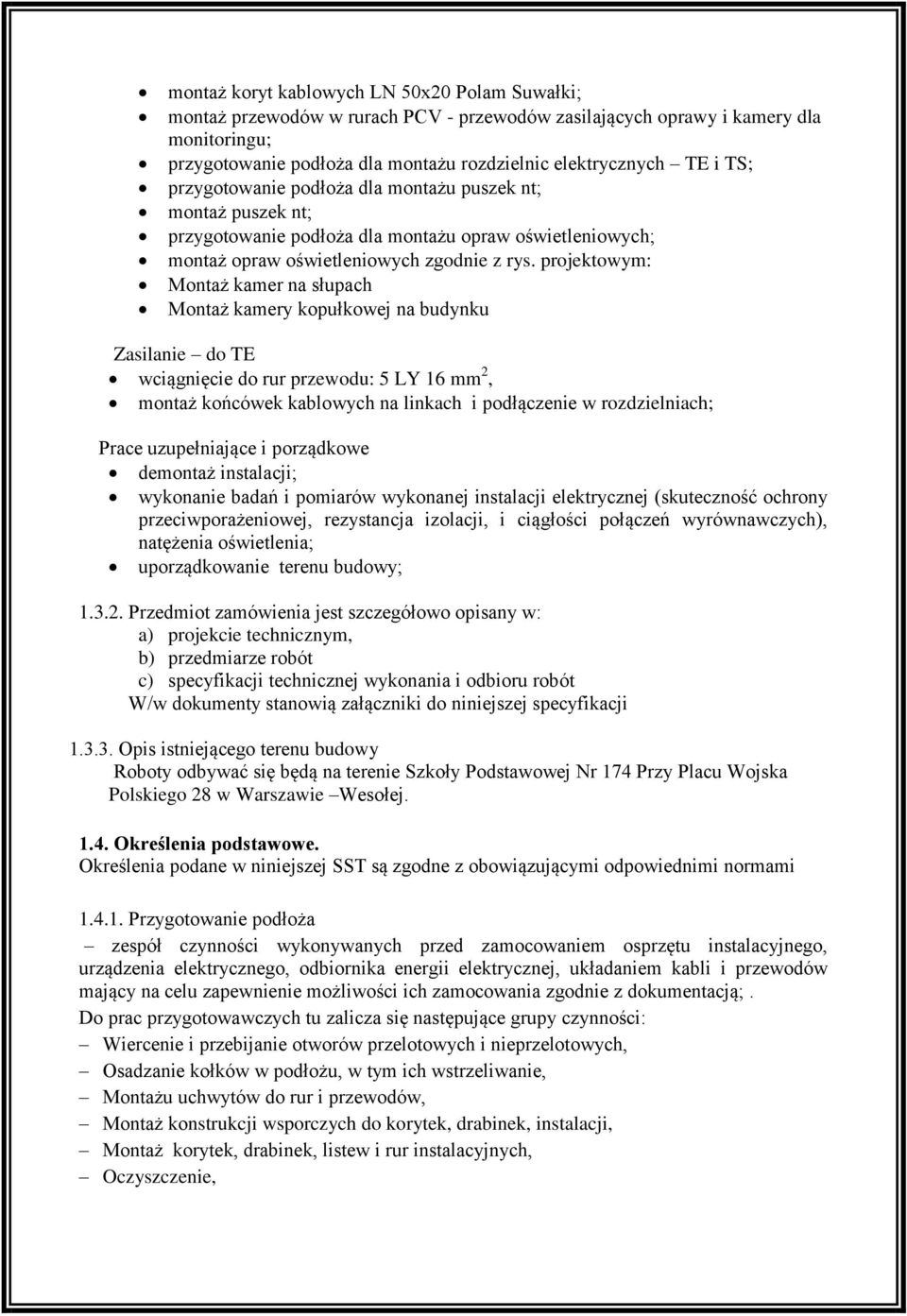

3 montaż koryt kablowych LN 50x20 Polam Suwałki; montaż przewodów w rurach PCV - przewodów zasilających oprawy i kamery dla monitoringu; przygotowanie podłoża dla montażu rozdzielnic elektrycznych TE i TS; przygotowanie podłoża dla montażu puszek nt; montaż puszek nt; przygotowanie podłoża dla montażu opraw oświetleniowych; montaż opraw oświetleniowych zgodnie z rys. projektowym: Montaż kamer na słupach Montaż kamery kopułkowej na budynku Zasilanie do TE wciągnięcie do rur przewodu: 5 LY 16 mm 2, montaż końcówek kablowych na linkach i podłączenie w rozdzielniach; Prace uzupełniające i porządkowe demontaż instalacji; wykonanie badań i pomiarów wykonanej instalacji elektrycznej (skuteczność ochrony przeciwporażeniowej, rezystancja izolacji, i ciągłości połączeń wyrównawczych), natężenia oświetlenia; uporządkowanie terenu budowy; Przedmiot zamówienia jest szczegółowo opisany w: a) projekcie technicznym, b) przedmiarze robót c) specyfikacji technicznej wykonania i odbioru robót W/w dokumenty stanowią załączniki do niniejszej specyfikacji Opis istniejącego terenu budowy Roboty odbywać się będą na terenie Szkoły Podstawowej Nr 174 Przy Placu Wojska Polskiego 28 w Warszawie Wesołej Określenia podstawowe. Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami Przygotowanie podłoża zespół czynności wykonywanych przed zamocowaniem osprzętu instalacyjnego, urządzenia elektrycznego, odbiornika energii elektrycznej, układaniem kabli i przewodów mający na celu zapewnienie możliwości ich zamocowania zgodnie z dokumentacją;. Do prac przygotowawczych tu zalicza się następujące grupy czynności: Wiercenie i przebijanie otworów przelotowych i nieprzelotowych, Osadzanie kołków w podłożu, w tym ich wstrzeliwanie, Montażu uchwytów do rur i przewodów, Montaż konstrukcji wsporczych do korytek, drabinek, instalacji, Montaż korytek, drabinek, listew i rur instalacyjnych, Oczyszczenie,

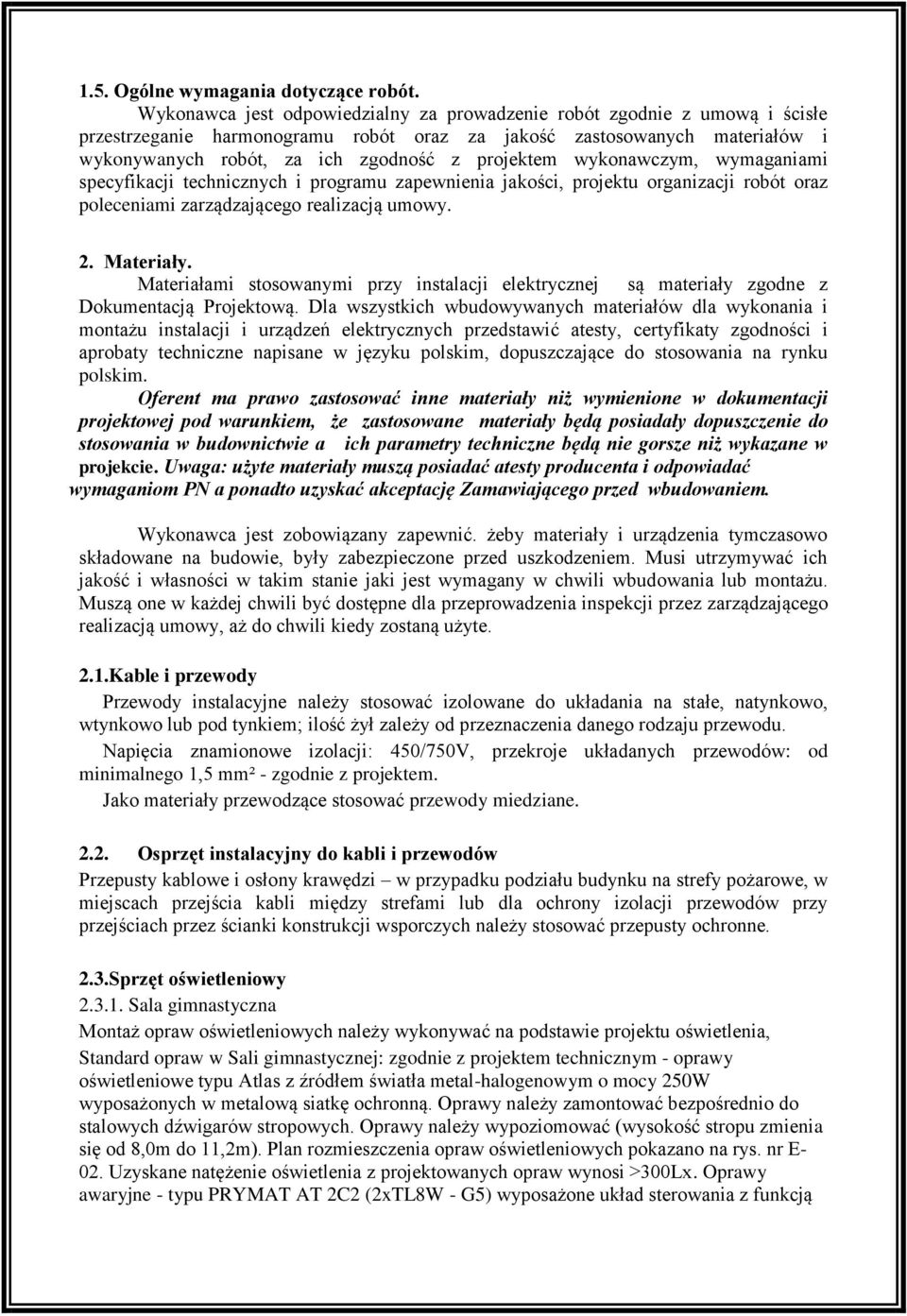

4 1.5. Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową i ścisłe przestrzeganie harmonogramu robót oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z projektem wykonawczym, wymaganiami specyfikacji technicznych i programu zapewnienia jakości, projektu organizacji robót oraz poleceniami zarządzającego realizacją umowy. 2. Materiały. Materiałami stosowanymi przy instalacji elektrycznej są materiały zgodne z Dokumentacją Projektową. Dla wszystkich wbudowywanych materiałów dla wykonania i montażu instalacji i urządzeń elektrycznych przedstawić atesty, certyfikaty zgodności i aprobaty techniczne napisane w języku polskim, dopuszczające do stosowania na rynku polskim. Oferent ma prawo zastosować inne materiały niż wymienione w dokumentacji projektowej pod warunkiem, że zastosowane materiały będą posiadały dopuszczenie do stosowania w budownictwie a ich parametry techniczne będą nie gorsze niż wykazane w projekcie. Uwaga: użyte materiały muszą posiadać atesty producenta i odpowiadać wymaganiom PN a ponadto uzyskać akceptację Zamawiającego przed wbudowaniem. Wykonawca jest zobowiązany zapewnić. żeby materiały i urządzenia tymczasowo składowane na budowie, były zabezpieczone przed uszkodzeniem. Musi utrzymywać ich jakość i własności w takim stanie jaki jest wymagany w chwili wbudowania lub montażu. Muszą one w każdej chwili być dostępne dla przeprowadzenia inspekcji przez zarządzającego realizacją umowy, aż do chwili kiedy zostaną użyte. 2.1.Kable i przewody Przewody instalacyjne należy stosować izolowane do układania na stałe, natynkowo, wtynkowo lub pod tynkiem; ilość żył zależy od przeznaczenia danego rodzaju przewodu. Napięcia znamionowe izolacji: 450/750V, przekroje układanych przewodów: od minimalnego 1,5 mm² - zgodnie z projektem. Jako materiały przewodzące stosować przewody miedziane Osprzęt instalacyjny do kabli i przewodów Przepusty kablowe i osłony krawędzi w przypadku podziału budynku na strefy pożarowe, w miejscach przejścia kabli między strefami lub dla ochrony izolacji przewodów przy przejściach przez ścianki konstrukcji wsporczych należy stosować przepusty ochronne. 2.3.Sprzęt oświetleniowy Sala gimnastyczna Montaż opraw oświetleniowych należy wykonywać na podstawie projektu oświetlenia, Standard opraw w Sali gimnastycznej: zgodnie z projektem technicznym - oprawy oświetleniowe typu Atlas z źródłem światła metal-halogenowym o mocy 250W wyposażonych w metalową siatkę ochronną. Oprawy należy zamontować bezpośrednio do stalowych dźwigarów stropowych. Oprawy należy wypoziomować (wysokość stropu zmienia się od 8,0m do 11,2m). Plan rozmieszczenia opraw oświetleniowych pokazano na rys. nr E- 02. Uzyskane natężenie oświetlenia z projektowanych opraw wynosi >300Lx. Oprawy awaryjne - typu PRYMAT AT 2C2 (2xTL8W - G5) wyposażone układ sterowania z funkcją

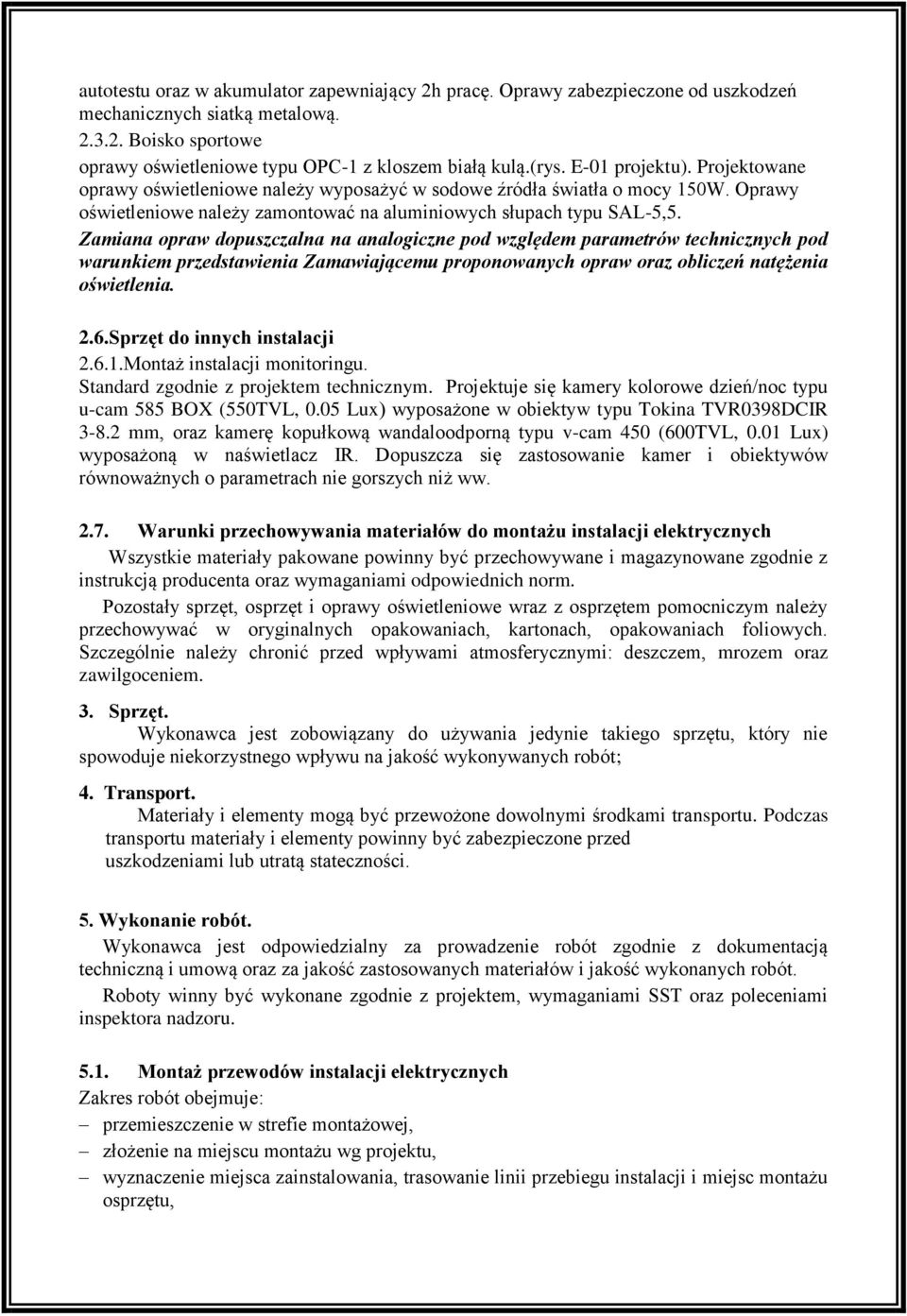

5 autotestu oraz w akumulator zapewniający 2h pracę. Oprawy zabezpieczone od uszkodzeń mechanicznych siatką metalową Boisko sportowe oprawy oświetleniowe typu OPC-1 z kloszem białą kulą.(rys. E-01 projektu). Projektowane oprawy oświetleniowe należy wyposażyć w sodowe źródła światła o mocy 150W. Oprawy oświetleniowe należy zamontować na aluminiowych słupach typu SAL-5,5. Zamiana opraw dopuszczalna na analogiczne pod względem parametrów technicznych pod warunkiem przedstawienia Zamawiającemu proponowanych opraw oraz obliczeń natężenia oświetlenia. 2.6.Sprzęt do innych instalacji Montaż instalacji monitoringu. Standard zgodnie z projektem technicznym. Projektuje się kamery kolorowe dzień/noc typu u-cam 585 BOX (550TVL, 0.05 Lux) wyposażone w obiektyw typu Tokina TVR0398DCIR mm, oraz kamerę kopułkową wandaloodporną typu v-cam 450 (600TVL, 0.01 Lux) wyposażoną w naświetlacz IR. Dopuszcza się zastosowanie kamer i obiektywów równoważnych o parametrach nie gorszych niż ww Warunki przechowywania materiałów do montażu instalacji elektrycznych Wszystkie materiały pakowane powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich norm. Pozostały sprzęt, osprzęt i oprawy oświetleniowe wraz z osprzętem pomocniczym należy przechowywać w oryginalnych opakowaniach, kartonach, opakowaniach foliowych. Szczególnie należy chronić przed wpływami atmosferycznymi: deszczem, mrozem oraz zawilgoceniem. 3. Sprzęt. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót; 4. Transport. Materiały i elementy mogą być przewożone dowolnymi środkami transportu. Podczas transportu materiały i elementy powinny być zabezpieczone przed uszkodzeniami lub utratą stateczności. 5. Wykonanie robót. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z dokumentacją techniczną i umową oraz za jakość zastosowanych materiałów i jakość wykonanych robót. Roboty winny być wykonane zgodnie z projektem, wymaganiami SST oraz poleceniami inspektora nadzoru Montaż przewodów instalacji elektrycznych Zakres robót obejmuje: przemieszczenie w strefie montażowej, złożenie na miejscu montażu wg projektu, wyznaczenie miejsca zainstalowania, trasowanie linii przebiegu instalacji i miejsc montażu osprzętu,

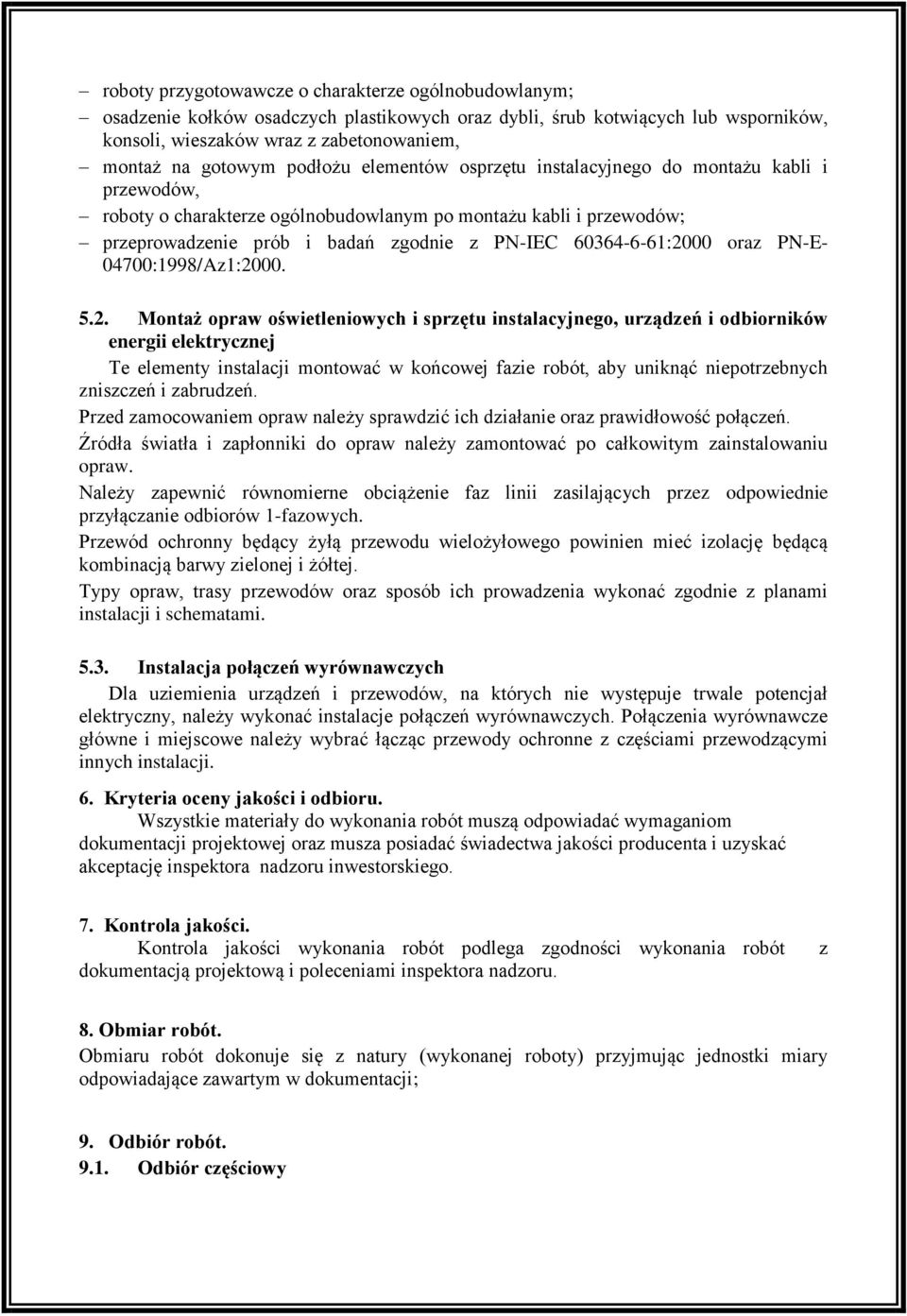

6 roboty przygotowawcze o charakterze ogólnobudowlanym; osadzenie kołków osadczych plastikowych oraz dybli, śrub kotwiących lub wsporników, konsoli, wieszaków wraz z zabetonowaniem, montaż na gotowym podłożu elementów osprzętu instalacyjnego do montażu kabli i przewodów, roboty o charakterze ogólnobudowlanym po montażu kabli i przewodów; przeprowadzenie prób i badań zgodnie z PN-IEC :2000 oraz PN-E :1998/Az1: Montaż opraw oświetleniowych i sprzętu instalacyjnego, urządzeń i odbiorników energii elektrycznej Te elementy instalacji montować w końcowej fazie robót, aby uniknąć niepotrzebnych zniszczeń i zabrudzeń. Przed zamocowaniem opraw należy sprawdzić ich działanie oraz prawidłowość połączeń. Źródła światła i zapłonniki do opraw należy zamontować po całkowitym zainstalowaniu opraw. Należy zapewnić równomierne obciążenie faz linii zasilających przez odpowiednie przyłączanie odbiorów 1-fazowych. Przewód ochronny będący żyłą przewodu wielożyłowego powinien mieć izolację będącą kombinacją barwy zielonej i żółtej. Typy opraw, trasy przewodów oraz sposób ich prowadzenia wykonać zgodnie z planami instalacji i schematami Instalacja połączeń wyrównawczych Dla uziemienia urządzeń i przewodów, na których nie występuje trwale potencjał elektryczny, należy wykonać instalacje połączeń wyrównawczych. Połączenia wyrównawcze główne i miejscowe należy wybrać łącząc przewody ochronne z częściami przewodzącymi innych instalacji. 6. Kryteria oceny jakości i odbioru. Wszystkie materiały do wykonania robót muszą odpowiadać wymaganiom dokumentacji projektowej oraz musza posiadać świadectwa jakości producenta i uzyskać akceptację inspektora nadzoru inwestorskiego. 7. Kontrola jakości. Kontrola jakości wykonania robót podlega zgodności wykonania robót dokumentacją projektową i poleceniami inspektora nadzoru. z 8. Obmiar robót. Obmiaru robót dokonuje się z natury (wykonanej roboty) przyjmując jednostki miary odpowiadające zawartym w dokumentacji; 9. Odbiór robót Odbiór częściowy

7 Należy przeprowadzić badanie pomontażowe częściowe robót zanikających oraz elementów urządzeń, które ulegają zakryciu (np. wszelkie roboty zanikające), uniemożliwiając ocenę prawidłowości ich wykonania po całkowitym ukończeniu prac Odbiór końcowy Odbioru robót należy dokonać zgodnie z dokumentacją techniczną, projektową, Polskimi Normami, niniejszą specyfikacją, instrukcjami montażu producentów oraz warunkami standardowymi umowy. 10. Podstawa płatności. Szczegółowe ustalenia dotyczące płatności zawarte będą w Umowie 11. PRZEPISY ZWIĄZANE 9.1. Ustawy Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z późn. zmianami) Rozporządzenia Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004 r. Nr 198, poz. 2041). Rozporządzenie Ministra Infrastruktury z 11 sierpnia 2004 r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności oraz sposobu oznaczenia wyrobów budowlanych oznakowania CE (Dz. U. Nr 195, poz. 2011) Inne dokumenty i instrukcje Warunki techniczne wykonania i odbioru robót budowlano-montażowych (tom I, część 4) Arkady, Warszawa 1990 r. Warunki techniczne wykonania i odbioru robót budowlanych ITB część D: Roboty instalacyjne. Zeszyt 1: Instalacje elektryczne i piorunochronne w budynkach mieszkalnych. Warszawa 2003 r. Warunki techniczne wykonania i odbioru robót budowlanych ITB część D: Roboty instalacyjne. Zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach użyteczności publicznej. Warszawa 2004 r.

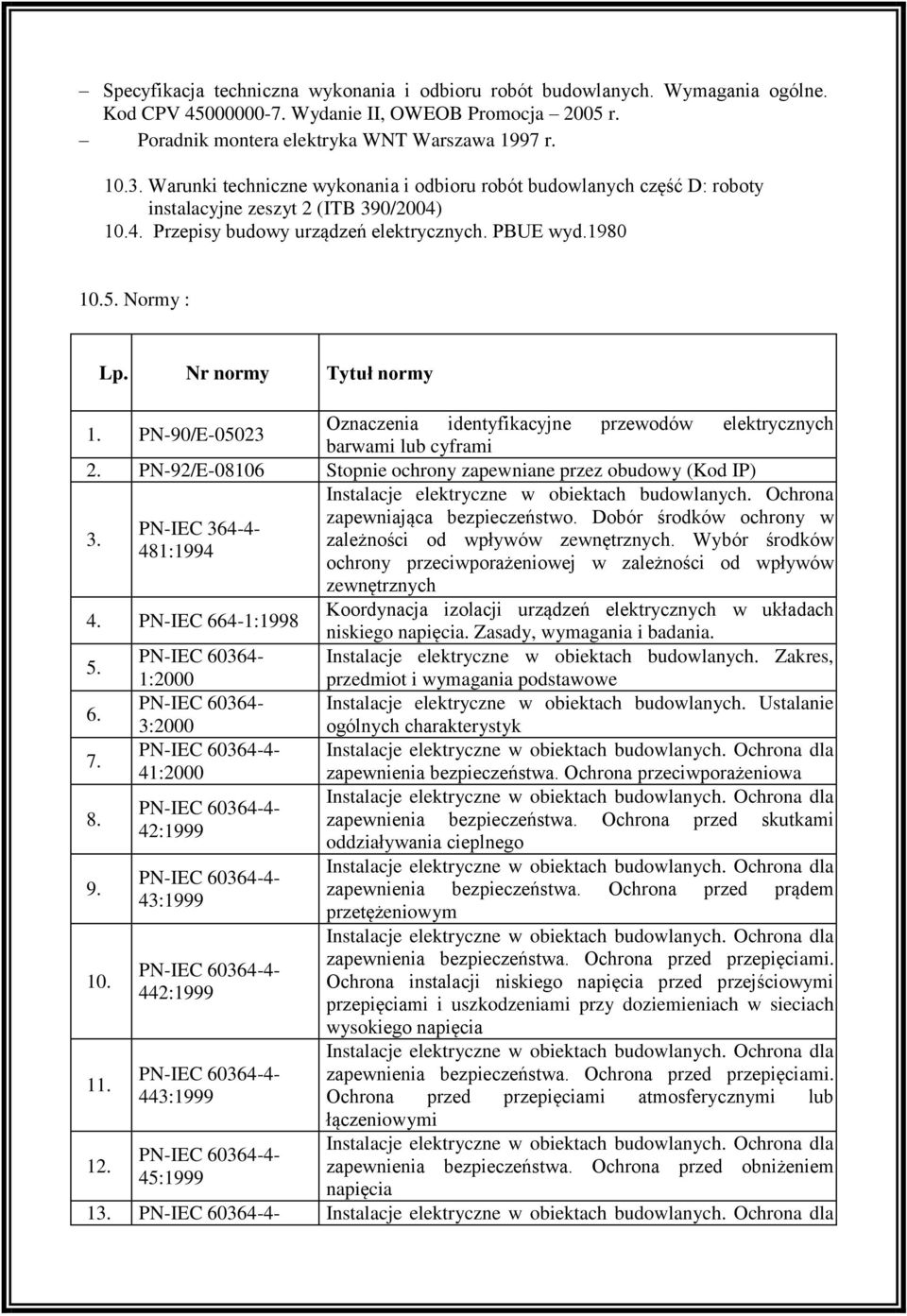

8 Specyfikacja techniczna wykonania i odbioru robót budowlanych. Wymagania ogólne. Kod CPV Wydanie II, OWEOB Promocja 2005 r. Poradnik montera elektryka WNT Warszawa 1997 r Warunki techniczne wykonania i odbioru robót budowlanych część D: roboty instalacyjne zeszyt 2 (ITB 390/2004) Przepisy budowy urządzeń elektrycznych. PBUE wyd Normy : Lp. Nr normy Tytuł normy 1. PN-90/E Oznaczenia identyfikacyjne przewodów elektrycznych barwami lub cyframi 2. PN-92/E Stopnie ochrony zapewniane przez obudowy (Kod IP) 3. PN-IEC : PN-IEC 664-1: PN-IEC :2000 PN-IEC :2000 PN-IEC :2000 PN-IEC :1999 PN-IEC :1999 PN-IEC :1999 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Dobór środków ochrony w zależności od wpływów zewnętrznych. Wybór środków ochrony przeciwporażeniowej w zależności od wpływów zewnętrznych Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. Zasady, wymagania i badania. Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwporażeniowa Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed skutkami oddziaływania cieplnego Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona instalacji niskiego napięcia przed przejściowymi przepięciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napięcia Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi Instalacje elektryczne w obiektach budowlanych. Ochrona dla PN-IEC zapewnienia bezpieczeństwa. Ochrona przed obniżeniem 45:1999 napięcia 13. PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla

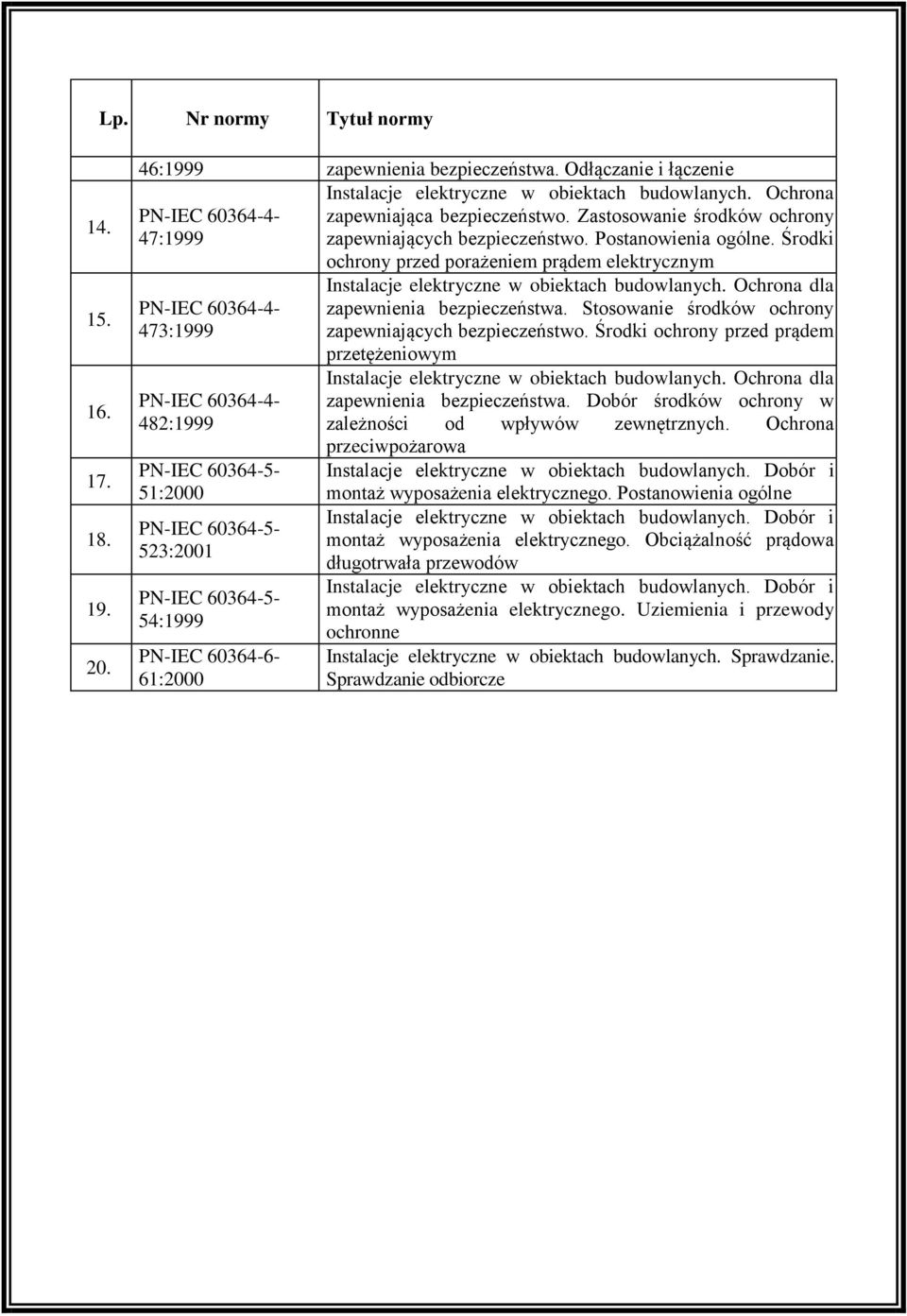

9 Lp. Nr normy Tytuł normy :1999 zapewnienia bezpieczeństwa. Odłączanie i łączenie Instalacje elektryczne w obiektach budowlanych. Ochrona PN-IEC zapewniająca bezpieczeństwo. Zastosowanie środków ochrony 47:1999 zapewniających bezpieczeństwo. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym PN-IEC :1999 PN-IEC :1999 PN-IEC :2000 PN-IEC :2001 PN-IEC :1999 PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony zapewniających bezpieczeństwo. Środki ochrony przed prądem przetężeniowym Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalność prądowa długotrwała przewodów Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze

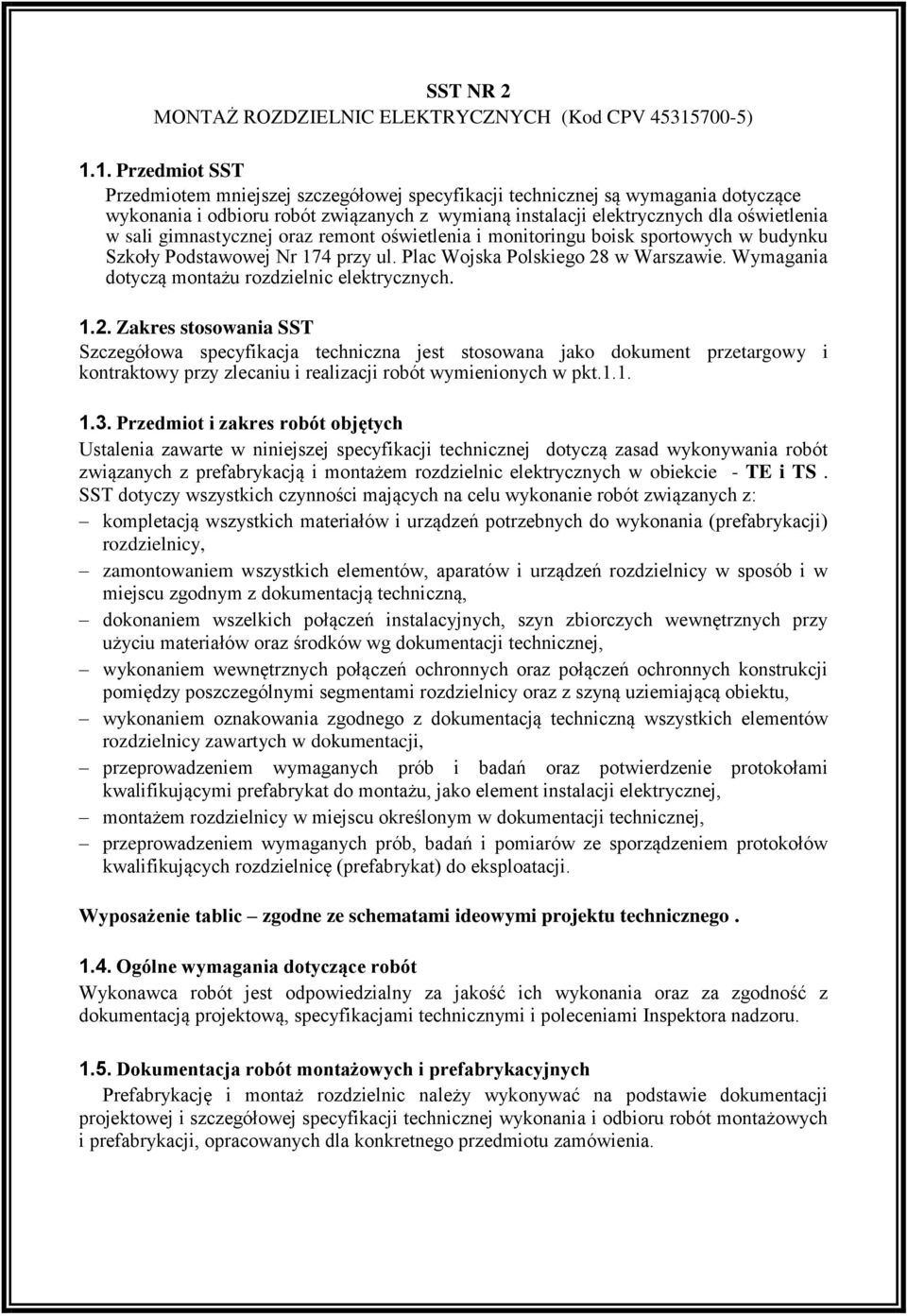

10 SST NR 2 MONTAŻ ROZDZIELNIC ELEKTRYCZNYCH (Kod CPV ) 1.1. Przedmiot SST Przedmiotem mniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wymianą instalacji elektrycznych dla oświetlenia w sali gimnastycznej oraz remont oświetlenia i monitoringu boisk sportowych w budynku Szkoły Podstawowej Nr 174 przy ul. Plac Wojska Polskiego 28 w Warszawie. Wymagania dotyczą montażu rozdzielnic elektrycznych Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Przedmiot i zakres robót objętych Ustalenia zawarte w niniejszej specyfikacji technicznej dotyczą zasad wykonywania robót związanych z prefabrykacją i montażem rozdzielnic elektrycznych w obiekcie - TE i TS. SST dotyczy wszystkich czynności mających na celu wykonanie robót związanych z: kompletacją wszystkich materiałów i urządzeń potrzebnych do wykonania (prefabrykacji) rozdzielnicy, zamontowaniem wszystkich elementów, aparatów i urządzeń rozdzielnicy w sposób i w miejscu zgodnym z dokumentacją techniczną, dokonaniem wszelkich połączeń instalacyjnych, szyn zbiorczych wewnętrznych przy użyciu materiałów oraz środków wg dokumentacji technicznej, wykonaniem wewnętrznych połączeń ochronnych oraz połączeń ochronnych konstrukcji pomiędzy poszczególnymi segmentami rozdzielnicy oraz z szyną uziemiającą obiektu, wykonaniem oznakowania zgodnego z dokumentacją techniczną wszystkich elementów rozdzielnicy zawartych w dokumentacji, przeprowadzeniem wymaganych prób i badań oraz potwierdzenie protokołami kwalifikującymi prefabrykat do montażu, jako element instalacji elektrycznej, montażem rozdzielnicy w miejscu określonym w dokumentacji technicznej, przeprowadzeniem wymaganych prób, badań i pomiarów ze sporządzeniem protokołów kwalifikujących rozdzielnicę (prefabrykat) do eksploatacji. Wyposażenie tablic zgodne ze schematami ideowymi projektu technicznego Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru Dokumentacja robót montażowych i prefabrykacyjnych Prefabrykację i montaż rozdzielnic należy wykonywać na podstawie dokumentacji projektowej i szczegółowej specyfikacji technicznej wykonania i odbioru robót montażowych i prefabrykacji, opracowanych dla konkretnego przedmiotu zamówienia.

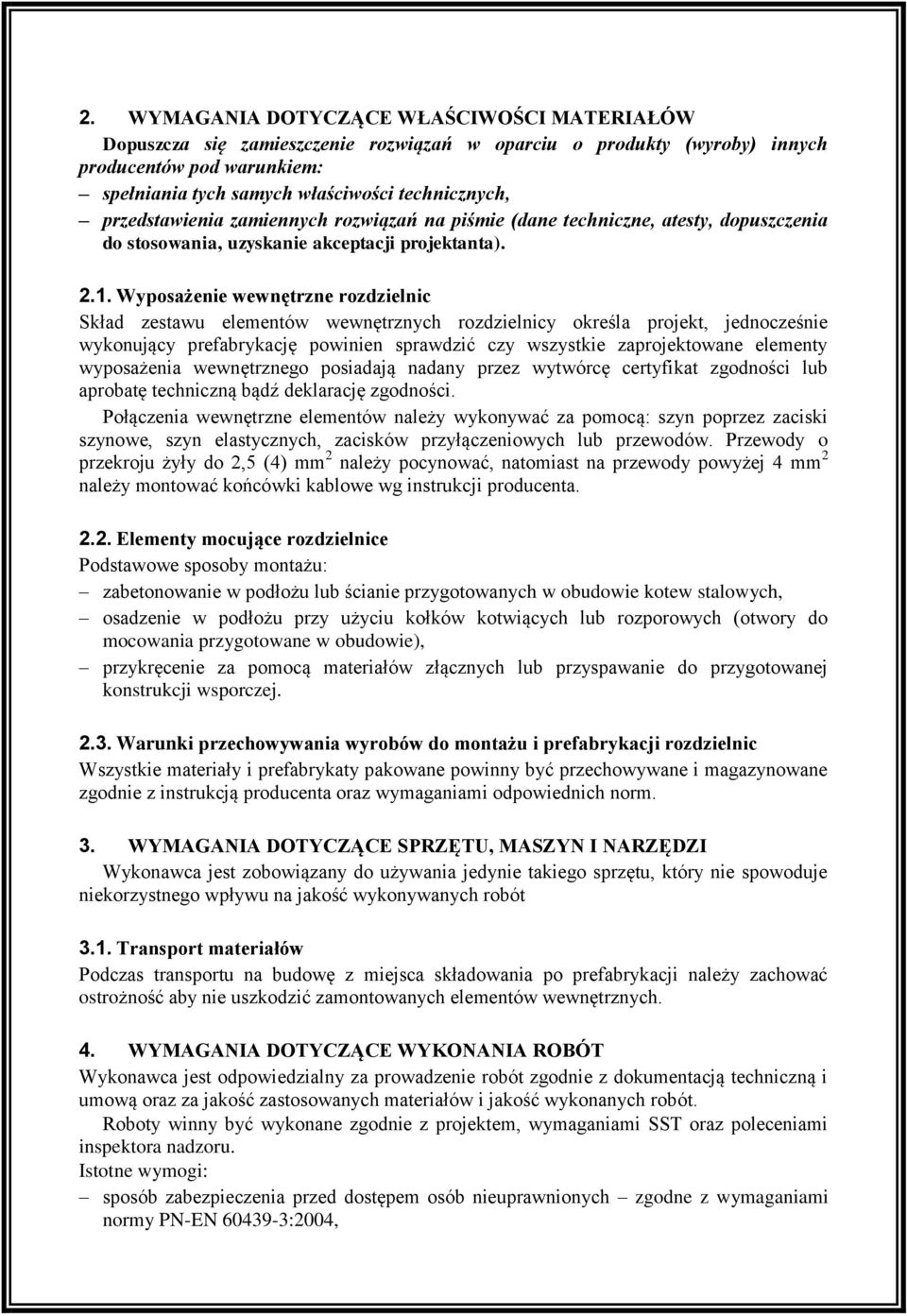

11 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW Dopuszcza się zamieszczenie rozwiązań w oparciu o produkty (wyroby) innych producentów pod warunkiem: spełniania tych samych właściwości technicznych, przedstawienia zamiennych rozwiązań na piśmie (dane techniczne, atesty, dopuszczenia do stosowania, uzyskanie akceptacji projektanta) Wyposażenie wewnętrzne rozdzielnic Skład zestawu elementów wewnętrznych rozdzielnicy określa projekt, jednocześnie wykonujący prefabrykację powinien sprawdzić czy wszystkie zaprojektowane elementy wyposażenia wewnętrznego posiadają nadany przez wytwórcę certyfikat zgodności lub aprobatę techniczną bądź deklarację zgodności. Połączenia wewnętrzne elementów należy wykonywać za pomocą: szyn poprzez zaciski szynowe, szyn elastycznych, zacisków przyłączeniowych lub przewodów. Przewody o przekroju żyły do 2,5 (4) mm 2 należy pocynować, natomiast na przewody powyżej 4 mm 2 należy montować końcówki kablowe wg instrukcji producenta Elementy mocujące rozdzielnice Podstawowe sposoby montażu: zabetonowanie w podłożu lub ścianie przygotowanych w obudowie kotew stalowych, osadzenie w podłożu przy użyciu kołków kotwiących lub rozporowych (otwory do mocowania przygotowane w obudowie), przykręcenie za pomocą materiałów złącznych lub przyspawanie do przygotowanej konstrukcji wsporczej Warunki przechowywania wyrobów do montażu i prefabrykacji rozdzielnic Wszystkie materiały i prefabrykaty pakowane powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich norm. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót 3.1. Transport materiałów Podczas transportu na budowę z miejsca składowania po prefabrykacji należy zachować ostrożność aby nie uszkodzić zamontowanych elementów wewnętrznych. 4. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z dokumentacją techniczną i umową oraz za jakość zastosowanych materiałów i jakość wykonanych robót. Roboty winny być wykonane zgodnie z projektem, wymaganiami SST oraz poleceniami inspektora nadzoru. Istotne wymogi: sposób zabezpieczenia przed dostępem osób nieuprawnionych zgodne z wymaganiami normy PN-EN :2004,

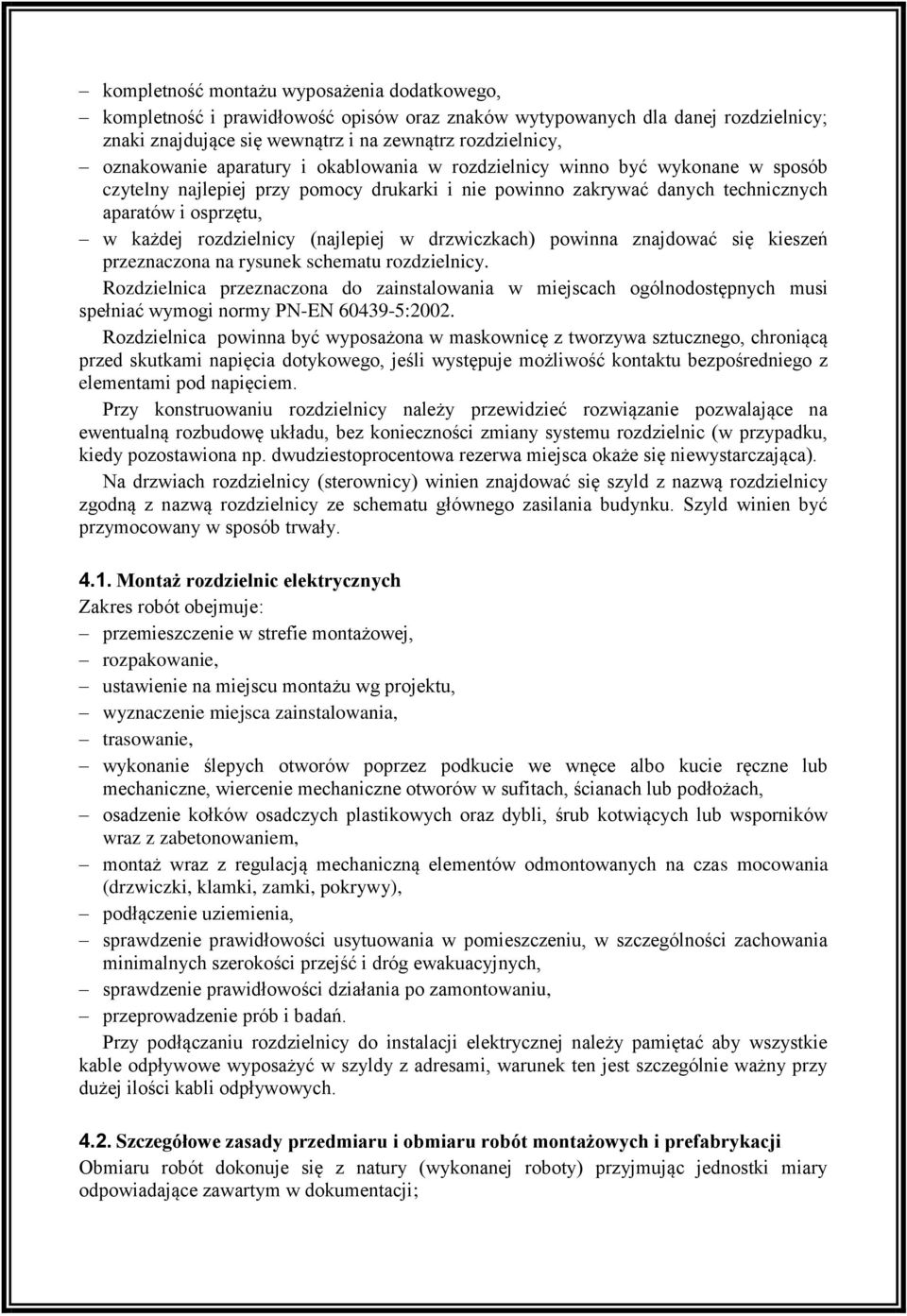

12 kompletność montażu wyposażenia dodatkowego, kompletność i prawidłowość opisów oraz znaków wytypowanych dla danej rozdzielnicy; znaki znajdujące się wewnątrz i na zewnątrz rozdzielnicy, oznakowanie aparatury i okablowania w rozdzielnicy winno być wykonane w sposób czytelny najlepiej przy pomocy drukarki i nie powinno zakrywać danych technicznych aparatów i osprzętu, w każdej rozdzielnicy (najlepiej w drzwiczkach) powinna znajdować się kieszeń przeznaczona na rysunek schematu rozdzielnicy. Rozdzielnica przeznaczona do zainstalowania w miejscach ogólnodostępnych musi spełniać wymogi normy PN-EN :2002. Rozdzielnica powinna być wyposażona w maskownicę z tworzywa sztucznego, chroniącą przed skutkami napięcia dotykowego, jeśli występuje możliwość kontaktu bezpośredniego z elementami pod napięciem. Przy konstruowaniu rozdzielnicy należy przewidzieć rozwiązanie pozwalające na ewentualną rozbudowę układu, bez konieczności zmiany systemu rozdzielnic (w przypadku, kiedy pozostawiona np. dwudziestoprocentowa rezerwa miejsca okaże się niewystarczająca). Na drzwiach rozdzielnicy (sterownicy) winien znajdować się szyld z nazwą rozdzielnicy zgodną z nazwą rozdzielnicy ze schematu głównego zasilania budynku. Szyld winien być przymocowany w sposób trwały Montaż rozdzielnic elektrycznych Zakres robót obejmuje: przemieszczenie w strefie montażowej, rozpakowanie, ustawienie na miejscu montażu wg projektu, wyznaczenie miejsca zainstalowania, trasowanie, wykonanie ślepych otworów poprzez podkucie we wnęce albo kucie ręczne lub mechaniczne, wiercenie mechaniczne otworów w sufitach, ścianach lub podłożach, osadzenie kołków osadczych plastikowych oraz dybli, śrub kotwiących lub wsporników wraz z zabetonowaniem, montaż wraz z regulacją mechaniczną elementów odmontowanych na czas mocowania (drzwiczki, klamki, zamki, pokrywy), podłączenie uziemienia, sprawdzenie prawidłowości usytuowania w pomieszczeniu, w szczególności zachowania minimalnych szerokości przejść i dróg ewakuacyjnych, sprawdzenie prawidłowości działania po zamontowaniu, przeprowadzenie prób i badań. Przy podłączaniu rozdzielnicy do instalacji elektrycznej należy pamiętać aby wszystkie kable odpływowe wyposażyć w szyldy z adresami, warunek ten jest szczególnie ważny przy dużej ilości kabli odpływowych Szczegółowe zasady przedmiaru i obmiaru robót montażowych i prefabrykacji Obmiaru robót dokonuje się z natury (wykonanej roboty) przyjmując jednostki miary odpowiadające zawartym w dokumentacji;

13 4.3. Warunki odbioru instalacji i urządzeń zasilających Odbiór częściowy Należy przeprowadzić badanie pomontażowe częściowe robót zanikających oraz elementów urządzeń, które ulegają zakryciu, uniemożliwiając ocenę prawidłowości ich wykonania po całkowitym ukończeniu prac Odbiór końcowy Badania pomontażowe jako techniczne sprawdzenie jakości wykonanych robót należy przeprowadzić po zakończeniu robót elektrycznych przed przekazaniem użytkownikowi urządzeń zasilających. Zakres badań obejmuje sprawdzenie: izolacji torów głównych, izolacji torów pomocniczych, działania funkcjonalnego obwodów pomocniczych, działania mechanicznego łączników, blokad itp., instalacji ochronnej. Parametry badań oraz sposób przeprowadzenia badań są określone w normach 4.4. Zasady rozliczenia i płatności Zgodnie z umową 5. DOKUMENTY ODNIESIENIA 5.1. Normy PN-EN :2003 Rozdzielnice i sterownice niskonapięciowe. Część 1: Zestawy badane w pełnym i niepełnym zakresie badań typu PN-EN :2004 Rozdzielnice i sterownice niskonapięciowe. Część 3: Wymagania dotyczące niskonapięciowych rozdzielnic i sterownic przeznaczonych do instalowania w miejscach dostępnych do użytkowania przez osoby niewykwalifikowane. Rozdzielnice tablicowe PN-EN 50274:2004 Rozdzielnice i sterownice niskonapięciowe. Ochrona przed porażeniem prądem elektrycznym. Ochrona przed niezamierzonym dotykiem bezpośrednim części niebezpiecznych czynnych PN-EN 50298:2004 Puste obudowy rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne PN-EN 62208:2005(U) Puste obudowy rozdzielnic i sterownic niskonapięciowych. Wymagania ogólne PN-E-04700:1998/Az1:2000 Urządzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontażowych badań odbiorczych (Zmiana Az1) PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze

14 SST NR 3 LINIE ENERGETYCZNE KABLOWE (Kod CPV ) Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV) 1.1. Przedmiot ST Przedmiotem mniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wymianą instalacji elektrycznych dla oświetlenia w sali gimnastycznej oraz remont oświetlenia i monitoringu boisk sportowych w budynku Szkoły Podstawowej Nr 174 przy ul. Plac Wojska Polskiego 28 w Warszawie. Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z instalowaniem linii kablowych 1.2. Zakres stosowania ST Specyfikacja techniczna standardowa (ST) stanowi podstawę opracowania specyfikacji technicznej szczegółowej (SST), stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Przedmiot i zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji technicznej (ST) dotyczą zasad wykonywania i odbioru robót związanych z: układaniem kabli w ziemi i budynkach, montażem konstrukcji wsporczych do układania kabli, wraz z transportem i składowaniem materiałów, trasowaniem linii, robotami ziemnymi, przygotowaniem podłoża i robotami towarzyszącymi. ST dotyczy wszystkich czynności mających na celu wykonanie robót związanych z: kompletacją materiałów potrzebnych do wykonania podanych wyżej prac, wykonaniem wszelkich robót pomocniczych w celu przygotowania podłoża (w szczególności roboty ziemne, murarskie, ślusarsko-spawalnicze, montaż elementów osprzętu instalacyjnego itp.), ułożeniem wszystkich materiałów w sposób i w miejscu zgodnym z dokumentacją techniczną, wykonaniem oznakowania zgodnego z dokumentacją techniczną wszystkich elementów wyznaczonych w dokumentacji, wykonaniem oznakowania zgodnego z dokumentacją techniczną wszystkich wyznaczonych kabli i linii, przeprowadzeniem wymaganych prób i badań oraz potwierdzenie protokołami kwalifikującymi montowany element linii energetycznej do eksploatacji Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru.

15 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW Dopuszcza się zamieszczenie rozwiązań w oparciu o produkty (wyroby) innych producentów pod warunkiem: spełniania tych samych właściwości technicznych, przedstawienia zamiennych rozwiązań na piśmie (dane techniczne, atesty, dopuszczenia do stosowania, uzyskanie akceptacji projektanta) Ogólne wymagania dotyczące właściwości materiałów, Do wykonania i montażu instalacji, urządzeń elektrycznych i odbiorników energii elektrycznej w obiektach budowlanych należy stosować kable, osprzęt oraz aparaturę i urządzenia elektryczne posiadające dopuszczenie do stosowania w budownictwie Rodzaje materiałów Wszystkie materiały do wykonania instalacji elektrycznej powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych) specyfikacja materiałowa Linia kablowa dla zasilania oświetlenia i kamer Lp. Wyszczególnienie Jedn. Miary Ilość Typ, podstawow e parametry Uwagi Kabel YKYżo 3 x 4 mm 2 m 56 0,6/1,0 kv 2. Rura DVK 50 Arot m Bednarka FeZn 30x4 mm mb Kabel YKYżo 3x2,5 mm 2 mb 220 0,6/1 kv rura osłonowa zasilanie kamer 2.3. Warunki przyjęcia na budowę materiałów do robót montażowych linii energetycznych Wyroby do robót montażowych mogą być przyjęte na budowę, jeśli spełniają następujące warunki: są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji projektowej i specyfikacji technicznej (szczegółowej) SST, są właściwie oznakowane i opakowane, spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania, a w odniesieniu do fabrycznie przygotowanych prefabrykatów również karty katalogowe wyrobów lub firmowe wytyczne stosowania wyrobów, dostawa kabli o izolacji, powłoce lub osłonie z tworzyw sztucznych powinna odbywać się przy temperaturze wyższej niż 15 C, natomiast bębny z nawiniętym kablem nie mogą być zrzucane i przewracane na ich tarcze (na płask).

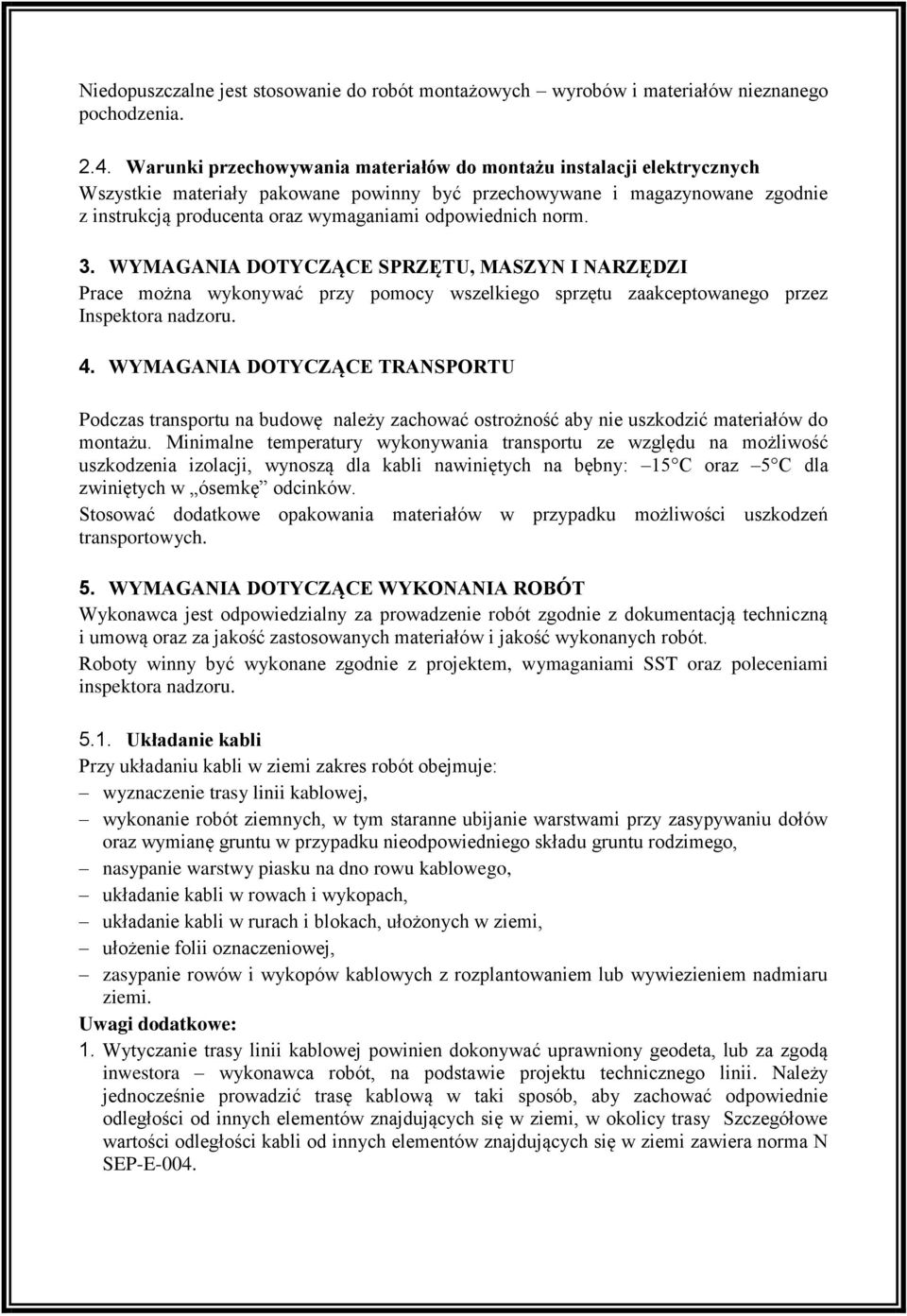

16 Niedopuszczalne jest stosowanie do robót montażowych wyrobów i materiałów nieznanego pochodzenia Warunki przechowywania materiałów do montażu instalacji elektrycznych Wszystkie materiały pakowane powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich norm. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI Prace można wykonywać przy pomocy wszelkiego sprzętu zaakceptowanego przez Inspektora nadzoru. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU Podczas transportu na budowę należy zachować ostrożność aby nie uszkodzić materiałów do montażu. Minimalne temperatury wykonywania transportu ze względu na możliwość uszkodzenia izolacji, wynoszą dla kabli nawiniętych na bębny: 15 C oraz 5 C dla zwiniętych w ósemkę odcinków. Stosować dodatkowe opakowania materiałów w przypadku możliwości uszkodzeń transportowych. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z dokumentacją techniczną i umową oraz za jakość zastosowanych materiałów i jakość wykonanych robót. Roboty winny być wykonane zgodnie z projektem, wymaganiami SST oraz poleceniami inspektora nadzoru Układanie kabli Przy układaniu kabli w ziemi zakres robót obejmuje: wyznaczenie trasy linii kablowej, wykonanie robót ziemnych, w tym staranne ubijanie warstwami przy zasypywaniu dołów oraz wymianę gruntu w przypadku nieodpowiedniego składu gruntu rodzimego, nasypanie warstwy piasku na dno rowu kablowego, układanie kabli w rowach i wykopach, układanie kabli w rurach i blokach, ułożonych w ziemi, ułożenie folii oznaczeniowej, zasypanie rowów i wykopów kablowych z rozplantowaniem lub wywiezieniem nadmiaru ziemi. Uwagi dodatkowe: 1. Wytyczanie trasy linii kablowej powinien dokonywać uprawniony geodeta, lub za zgodą inwestora wykonawca robót, na podstawie projektu technicznego linii. Należy jednocześnie prowadzić trasę kablową w taki sposób, aby zachować odpowiednie odległości od innych elementów znajdujących się w ziemi, w okolicy trasy Szczegółowe wartości odległości kabli od innych elementów znajdujących się w ziemi zawiera norma N SEP-E-004.

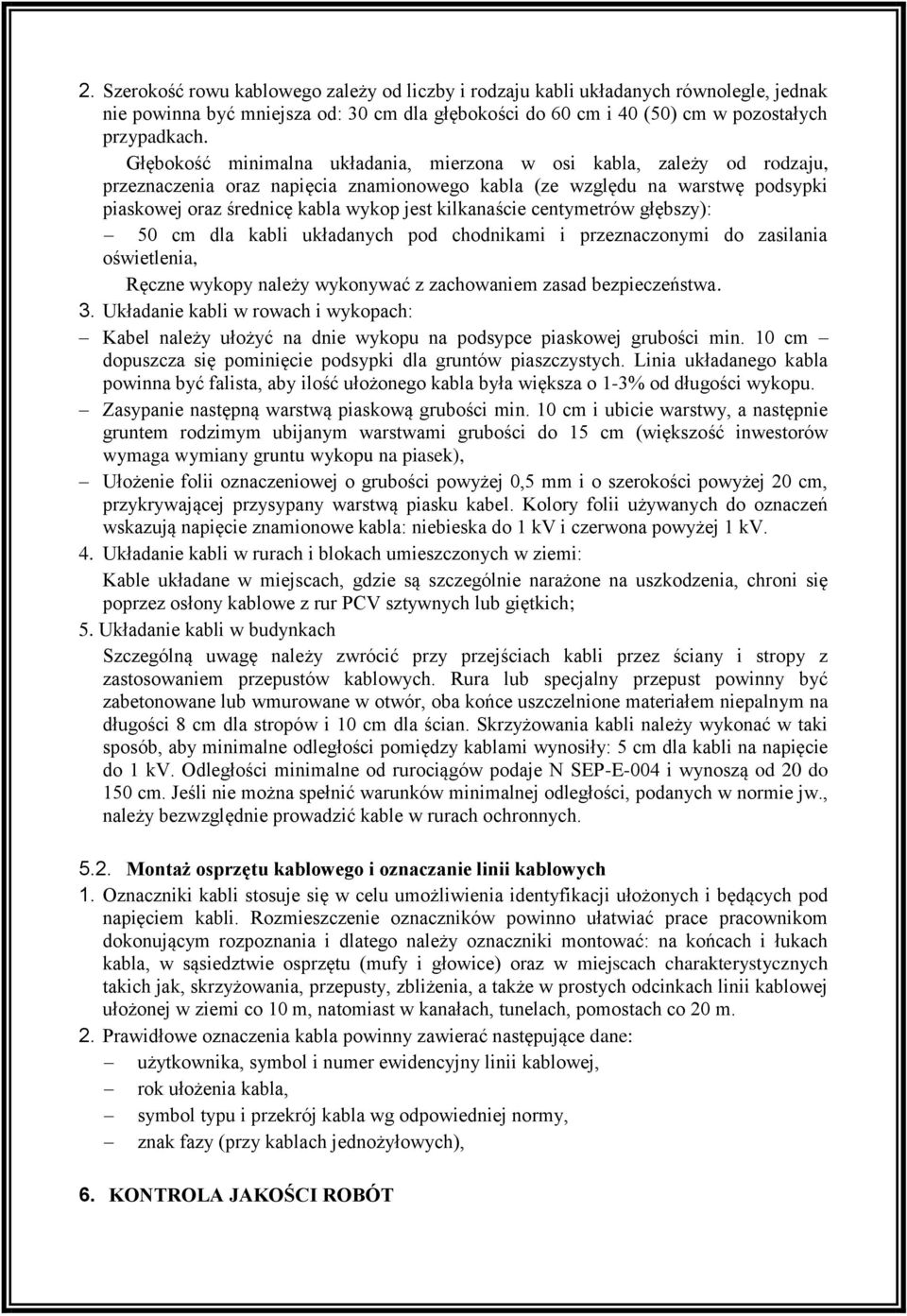

17 2. Szerokość rowu kablowego zależy od liczby i rodzaju kabli układanych równolegle, jednak nie powinna być mniejsza od: 30 cm dla głębokości do 60 cm i 40 (50) cm w pozostałych przypadkach. Głębokość minimalna układania, mierzona w osi kabla, zależy od rodzaju, przeznaczenia oraz napięcia znamionowego kabla (ze względu na warstwę podsypki piaskowej oraz średnicę kabla wykop jest kilkanaście centymetrów głębszy): 50 cm dla kabli układanych pod chodnikami i przeznaczonymi do zasilania oświetlenia, Ręczne wykopy należy wykonywać z zachowaniem zasad bezpieczeństwa. 3. Układanie kabli w rowach i wykopach: Kabel należy ułożyć na dnie wykopu na podsypce piaskowej grubości min. 10 cm dopuszcza się pominięcie podsypki dla gruntów piaszczystych. Linia układanego kabla powinna być falista, aby ilość ułożonego kabla była większa o 1-3% od długości wykopu. Zasypanie następną warstwą piaskową grubości min. 10 cm i ubicie warstwy, a następnie gruntem rodzimym ubijanym warstwami grubości do 15 cm (większość inwestorów wymaga wymiany gruntu wykopu na piasek), Ułożenie folii oznaczeniowej o grubości powyżej 0,5 mm i o szerokości powyżej 20 cm, przykrywającej przysypany warstwą piasku kabel. Kolory folii używanych do oznaczeń wskazują napięcie znamionowe kabla: niebieska do 1 kv i czerwona powyżej 1 kv. 4. Układanie kabli w rurach i blokach umieszczonych w ziemi: Kable układane w miejscach, gdzie są szczególnie narażone na uszkodzenia, chroni się poprzez osłony kablowe z rur PCV sztywnych lub giętkich; 5. Układanie kabli w budynkach Szczególną uwagę należy zwrócić przy przejściach kabli przez ściany i stropy z zastosowaniem przepustów kablowych. Rura lub specjalny przepust powinny być zabetonowane lub wmurowane w otwór, oba końce uszczelnione materiałem niepalnym na długości 8 cm dla stropów i 10 cm dla ścian. Skrzyżowania kabli należy wykonać w taki sposób, aby minimalne odległości pomiędzy kablami wynosiły: 5 cm dla kabli na napięcie do 1 kv. Odległości minimalne od rurociągów podaje N SEP-E-004 i wynoszą od 20 do 150 cm. Jeśli nie można spełnić warunków minimalnej odległości, podanych w normie jw., należy bezwzględnie prowadzić kable w rurach ochronnych Montaż osprzętu kablowego i oznaczanie linii kablowych 1. Oznaczniki kabli stosuje się w celu umożliwienia identyfikacji ułożonych i będących pod napięciem kabli. Rozmieszczenie oznaczników powinno ułatwiać prace pracownikom dokonującym rozpoznania i dlatego należy oznaczniki montować: na końcach i łukach kabla, w sąsiedztwie osprzętu (mufy i głowice) oraz w miejscach charakterystycznych takich jak, skrzyżowania, przepusty, zbliżenia, a także w prostych odcinkach linii kablowej ułożonej w ziemi co 10 m, natomiast w kanałach, tunelach, pomostach co 20 m. 2. Prawidłowe oznaczenia kabla powinny zawierać następujące dane: użytkownika, symbol i numer ewidencyjny linii kablowej, rok ułożenia kabla, symbol typu i przekrój kabla wg odpowiedniej normy, znak fazy (przy kablach jednożyłowych), 6. KONTROLA JAKOŚCI ROBÓT
