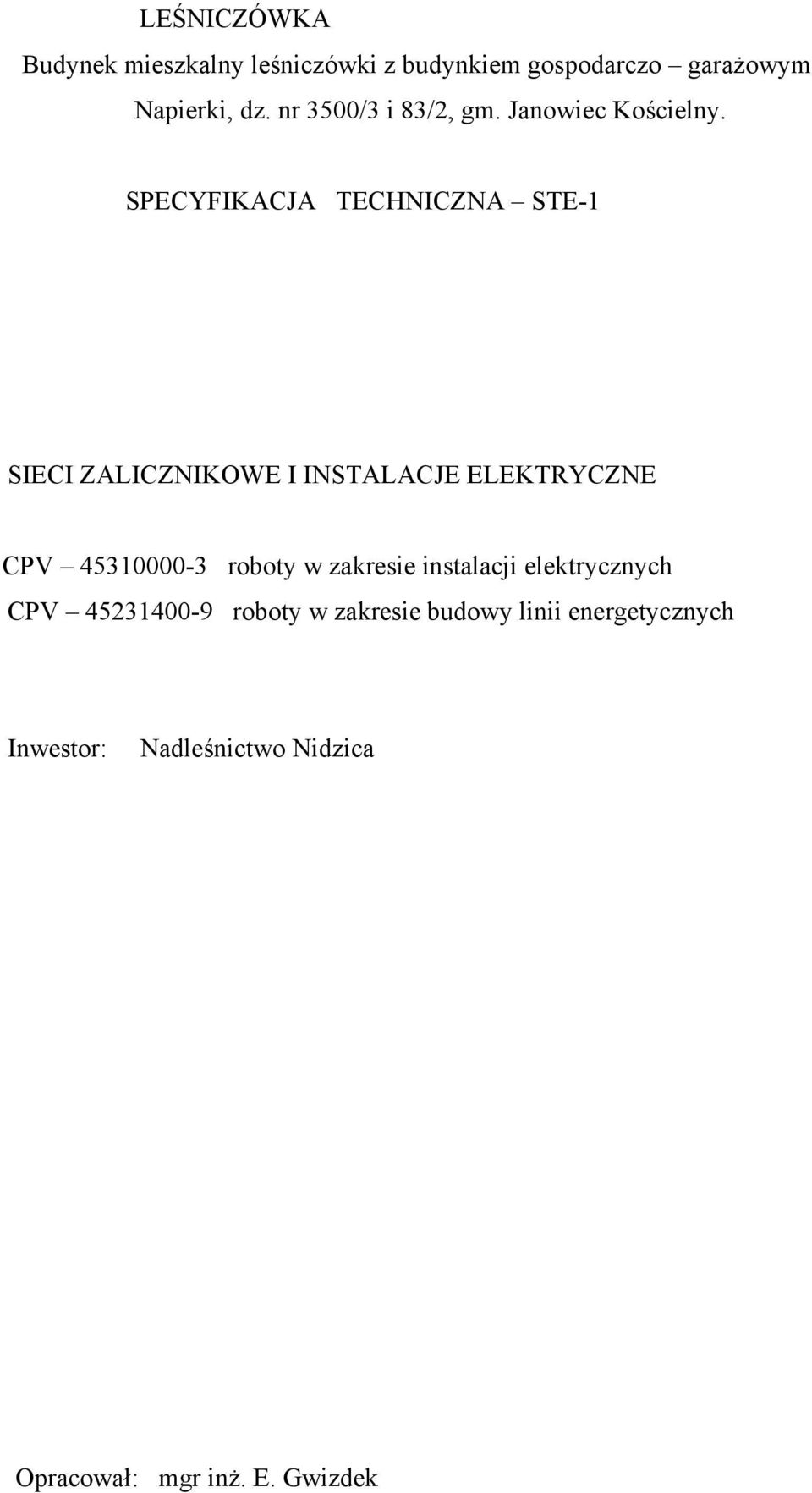

1 LEŚNICZÓWKA Budynek mieszkalny leśniczówki z budynkiem gospodarczo garażowym Napierki, dz. nr 3500/3 i 83/2, gm. Janowiec Kościelny. SPECYFIKACJA TECHNICZNA STE-1 SIECI ZALICZNIKOWE I INSTALACJE ELEKTRYCZNE CPV roboty w zakresie instalacji elektrycznych CPV roboty w zakresie budowy linii energetycznych Inwestor: Nadleśnictwo Nidzica Opracował: mgr inż. E. Gwizdek

2 1. Dane ogólne: 1.1. Przedmiot ST. Przedmiotem niniejszej ogólnej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru sieci zalicznikowych i instalacji elektrycznych związanych z przebudową leśniczówki w Napierkach, gm. Janowiec Kościelny. Zakres stosowania ST. Specyfikacja techniczna (ST) stanowi obowiązującą podstawę jako dokument przetargowy przy zlecaniu i realizacji robót elektrycznych Zakres objętych ST. Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem instalacji elektrycznych w obiektach wymienionych w p Instalacje elektryczne zaprojektowano w oparciu o Prawo Budowlane oraz rozporządzenie z dnia 14 grudnia 1994r.Ministra Gospodarki Przestrzennej w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie przy zastosowaniu obowiązujących PN zapewniających bezpieczeństwo użytkowania, jak również bezpieczeństwo pożarowe Ogólne wymagania dotyczące robót. Wszystkie roboty instalacyjne, związane z wykonaniem instalacji elektrycznych należy wykonać w oparciu o dokumentację projektową oraz aktualne obowiązujące Warunki wykonania i odbioru robót budowlano montażowych. 2. Materiały Ogólne wymagania dotyczące materiałów. Wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w opracowaniu Wymagania ogólne oraz dokumentacji projektowej. 3. Wymagania dotyczące sprzętu i maszyn. Nie stawia się wymagań odnośnie zastosowania sprzętu przy wykonywaniu instalacji elektrycznych i sieci kablowych zalicznikowych. 4. Wymagania dotyczące środków transportu. Nie stawia się wymagań odnośnie środków transportu dla przewozu materiałów elektrycznych. 5. Zakres wykonania. - Zasilanie zalicznikowe budynku leśniczówki - YKY 5x10mm 2 dł. 43 m. - Zasilanie zalicznikowe budynku gospodarcaego YKY 5x4mm 2 dł. 31 m. - Zasilanie napędu bramy - YKY 3x2,5mm 2 dł. 18 m. - Podłączenie domofonu - YTKSY 5x2x0,5 dł. 11 m. - Instalacje elektryczne w budynku mieszkalnym leśniczówki. - Instalacje elektryczne w budynku gospodarczym leśniczówki Sieci kablowe zalicznikowe NN. Roboty kablowe wykonać przed ułożeniem nawierzchni utwardzonych (polbruk) i po ułożeniu kanalizacji. - Wykonać wykopy dla kabli. - Ułożyć rury osłonowe w wykopach przy skrzyżowaniach - φ50 - Nasypać warstwę piasku 10cm na dnie rowu kablowego.

3 - Wykonać bruzdy w ścianach budynków dla kabli i rur osłonowych w budynku. - Ułożyć rury osłonowe w gotowych bruzdach na ścianie i w posadzce (rury w posadzce ułożyć przed wylaniem posadzek). - Wciągnąć kable do rur i ułożyć w rowach kablowych. - Ułożyć kable w gotowych bruzdach w piwnicy budynku. - Nasypać warstwę piasku na ułożonych kablach. - Zasypać rowy kablowe ubijając ziemię co 20cm. - Podłączyć kable w tablicach rozdzielczych i w szafce pomiarowej. - Zasypanie rowu kablowego z ubijaniem co 20 cm Wykonanie instalacji elektrycznych w przebudowywanym budynku mieszkalnym leśniczówki Ułożenie przewodów przewody stosować: YDY i YDYp na napięcie izolacji 750V w instalacjach elektrycznych, CTF-100 w instalacji telewizyjnej, YTKSY w instalacji domofonowej i telefonicznej. Przewody układać p/t we wcześniej przygotowanych bruzdach przed wykonaniem tynków. Na poddaszu do opraw przewody układać w rurach RVS w warstwie izolacji na płytach GK. Zaprawianie bruzd po ułożeniu przewodów wykonane będzie w trakcie wykonywania tynków. Przebicia przez ściany wykonać metodą wiercenia w rurkach RL 20, RL Tablica Rozdzielcza TR - Tablicę instalować we wnęce na piankę lub zaprawę gipsową, krawędzie tablicy zlicowane ze ścianą. Po zamontowaniu tablicy należy wprowadzić przewody zasilające i odpływowe i podłączyć do aparatury. Podłączenia powinny być pewne, dobrze dokręcone aby nie powodowały grzania. Tablice Ts w kotłowni instalować w obudowie naściennej zamocować na kołkach rozporowych Montaż osprzętu i opraw. Osprzęt stosować p/t i p/t szczelny w puszkach instalacyjnych. Otwory pod puszki wykonać metodą wiercenia. Puszki osadzać na zaprawie gipsowej i zlicować z płaszczyzną ściany. Osprzęt szczelny w piwnicach stosować wpuszczony w tynk i mocować za pomocą kołków rozporowych. Osprzęt w puszkach instalować po malowaniu ścian. Oprawy oświetleniowe montować na kołki rozporowe po wykonaniu malowania pomieszczeń. Oprawy montowane będą w piwnicach, WC, kancelarii, a w pomieszczeniach mieszkalnych wykonać haczyki i złącza świecznikowe Połączenia wyrównawcze. W łazienkach i kotłowni wykonać lokalne połączenia wyrównawcze. Stosować przewody DY 4mm 2 ułożone w tynku. Połączenia do rur wykonać przez zaciski uziemiające. Szynę wyrównawczą w kotłowni ułożyć n/t z bednarki ocynk. 20x3 i podłączyć do uziomu instalacji odgromowej Instalacja odgromowa. Instalację odgromową w całości wykonać z drutu DFe φ 6 ocynk. na uchwytach do dachówki i gąsiorów. - Przewody odprowadzające DFe φ 6 ocynk./ RL 28 w warstwie ocieplenia wykonać w trakcie ocieplania budynku. - Złącza kontrolne na wys. 0,3 0,5m w puszkach szczelnych 140x140mm wpuszczonych w warstwę ocieplenia lub poniżej warstwy ocieplenia. - Jako uziom wykorzystać zbrojenie ław fundamentowych, od uziomu wyprowadzić przewody uziemiające z

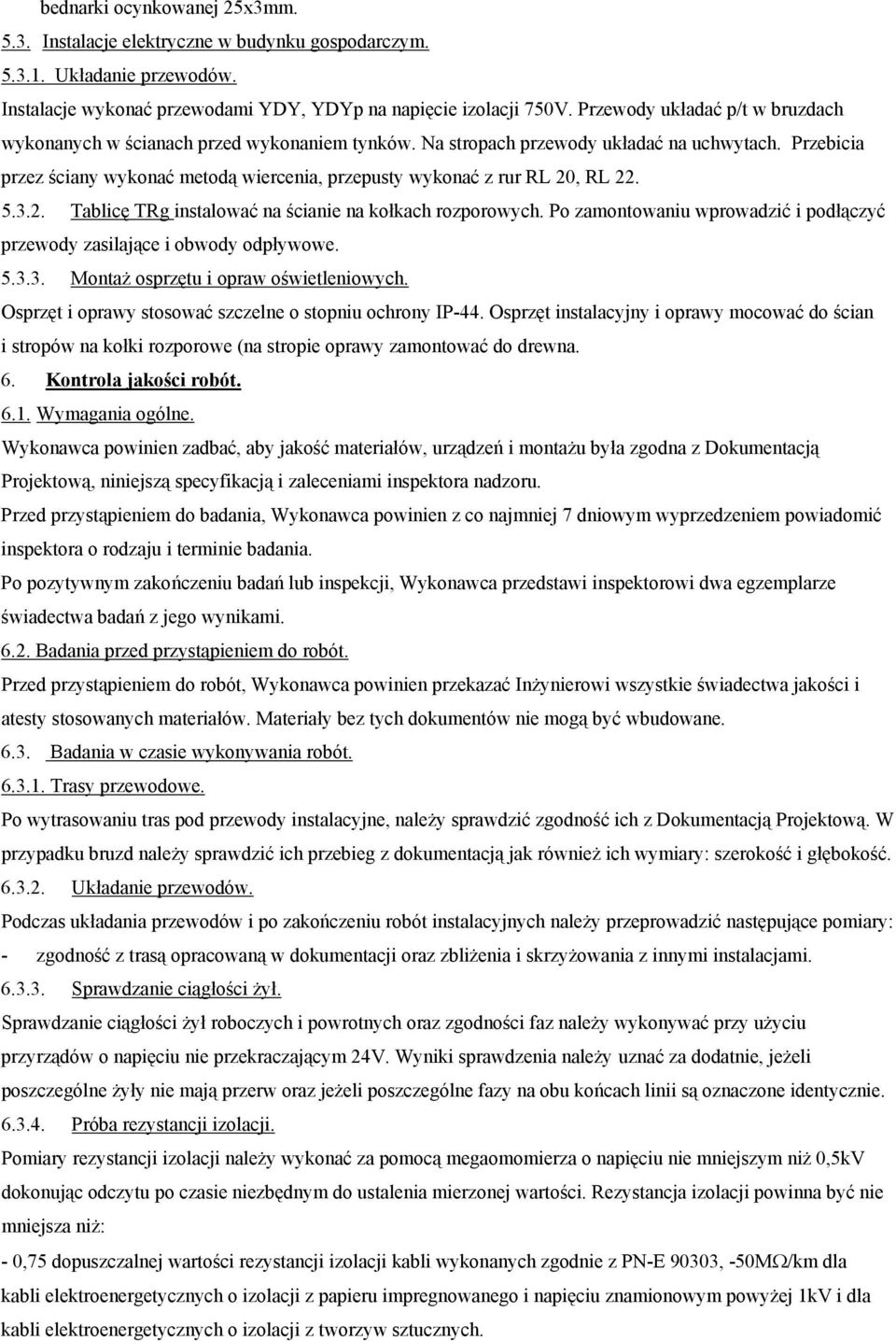

4 bednarki ocynkowanej 25x3mm Instalacje elektryczne w budynku gospodarczym Układanie przewodów. Instalacje wykonać przewodami YDY, YDYp na napięcie izolacji 750V. Przewody układać p/t w bruzdach wykonanych w ścianach przed wykonaniem tynków. Na stropach przewody układać na uchwytach. Przebicia przez ściany wykonać metodą wiercenia, przepusty wykonać z rur RL 20, RL Tablicę TRg instalować na ścianie na kołkach rozporowych. Po zamontowaniu wprowadzić i podłączyć przewody zasilające i obwody odpływowe Montaż osprzętu i opraw oświetleniowych. Osprzęt i oprawy stosować szczelne o stopniu ochrony IP-44. Osprzęt instalacyjny i oprawy mocować do ścian i stropów na kołki rozporowe (na stropie oprawy zamontować do drewna. 6. Kontrola jakości robót Wymagania ogólne. Wykonawca powinien zadbać, aby jakość materiałów, urządzeń i montażu była zgodna z Dokumentacją Projektową, niniejszą specyfikacją i zaleceniami inspektora nadzoru. Przed przystąpieniem do badania, Wykonawca powinien z co najmniej 7 dniowym wyprzedzeniem powiadomić inspektora o rodzaju i terminie badania. Po pozytywnym zakończeniu badań lub inspekcji, Wykonawca przedstawi inspektorowi dwa egzemplarze świadectwa badań z jego wynikami Badania przed przystąpieniem do robót. Przed przystąpieniem do robót, Wykonawca powinien przekazać Inżynierowi wszystkie świadectwa jakości i atesty stosowanych materiałów. Materiały bez tych dokumentów nie mogą być wbudowane Badania w czasie wykonywania robót Trasy przewodowe. Po wytrasowaniu tras pod przewody instalacyjne, należy sprawdzić zgodność ich z Dokumentacją Projektową. W przypadku bruzd należy sprawdzić ich przebieg z dokumentacją jak również ich wymiary: szerokość i głębokość Układanie przewodów. Podczas układania przewodów i po zakończeniu robót instalacyjnych należy przeprowadzić następujące pomiary: - zgodność z trasą opracowaną w dokumentacji oraz zbliżenia i skrzyżowania z innymi instalacjami Sprawdzanie ciągłości żył. Sprawdzanie ciągłości żył roboczych i powrotnych oraz zgodności faz należy wykonywać przy użyciu przyrządów o napięciu nie przekraczającym 24V. Wyniki sprawdzenia należy uznać za dodatnie, jeżeli poszczególne żyły nie mają przerw oraz jeżeli poszczególne fazy na obu końcach linii są oznaczone identycznie Próba rezystancji izolacji. Pomiary rezystancji izolacji należy wykonać za pomocą megaomomierza o napięciu nie mniejszym niż 0,5kV dokonując odczytu po czasie niezbędnym do ustalenia mierzonej wartości. Rezystancja izolacji powinna być nie mniejsza niż: - 0,75 dopuszczalnej wartości rezystancji izolacji kabli wykonanych zgodnie z PN-E 90303, -50MΩ/km dla kabli elektroenergetycznych o izolacji z papieru impregnowanego i napięciu znamionowym powyżej 1kV i dla kabli elektroenergetycznych o izolacji z tworzyw sztucznych.

5 7. Podstawa płatności. Cena obejmuje: - koszt materiałów, - dostarczenie materiałów, - przygotowanie podłoża, - układanie przewodów, - układanie kabli zalicznikowych, - montaż osprzętu instalacyjnego, - montaż opraw oświetleniowych, - przeprowadzenie prób, - opracowanie dokumentacji powykonawczej, - koszt nadzoru inwestora. 8. Obmiar robót Ogólne zasady obmiaru robót. Obmiar powykonawczy wykonać należy w oparciu o dokumentację projektową oraz ewentualne, dodatkowe ustalenia z Inwestorem i Biurem Projektów wynikłe w czasie budowy Jednostki obmiarowe. Jednostką obmiarową dla układania przewodów energetycznych, uziemiających, odgromowych i wyrównawczych jest metr, a dla montażu osprzętu, opraw oświetleniowych i aparatów rozdzielni jest sztuka. 9. Odbiór robót Ogólne zasady odbioru robót. Ogólne zasady odbioru robót podano w opracowaniu Wymagania ogólne. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji dały wyniki pozytywne oraz przedstawiono wszystkie protokoły przekazania robót cząstkowych i zanikających. Wykonać następujące pomiary: - pomiary oporności izolacji, - pomiary skuteczności wyłączania zwarć, - pomiary oporności uziomów Odbiór techniczny instalacji elektrycznych i piorunochronnych. Odbiór instalacji wykonać w oparciu o wydawnictwo COBO-PROFIL INSTALACJE ELEKTRYCZNE Warszawa 1999r. Rozdział II Odbiór techniczny instalacji elektrycznych i piorunochronnych. 10. Przepisy związane. PN-IEC 439-2:1997 Rozdzielnice i sterownice niskonapięciowe. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przeciwpożarowa. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed prądem przetężeniowym.

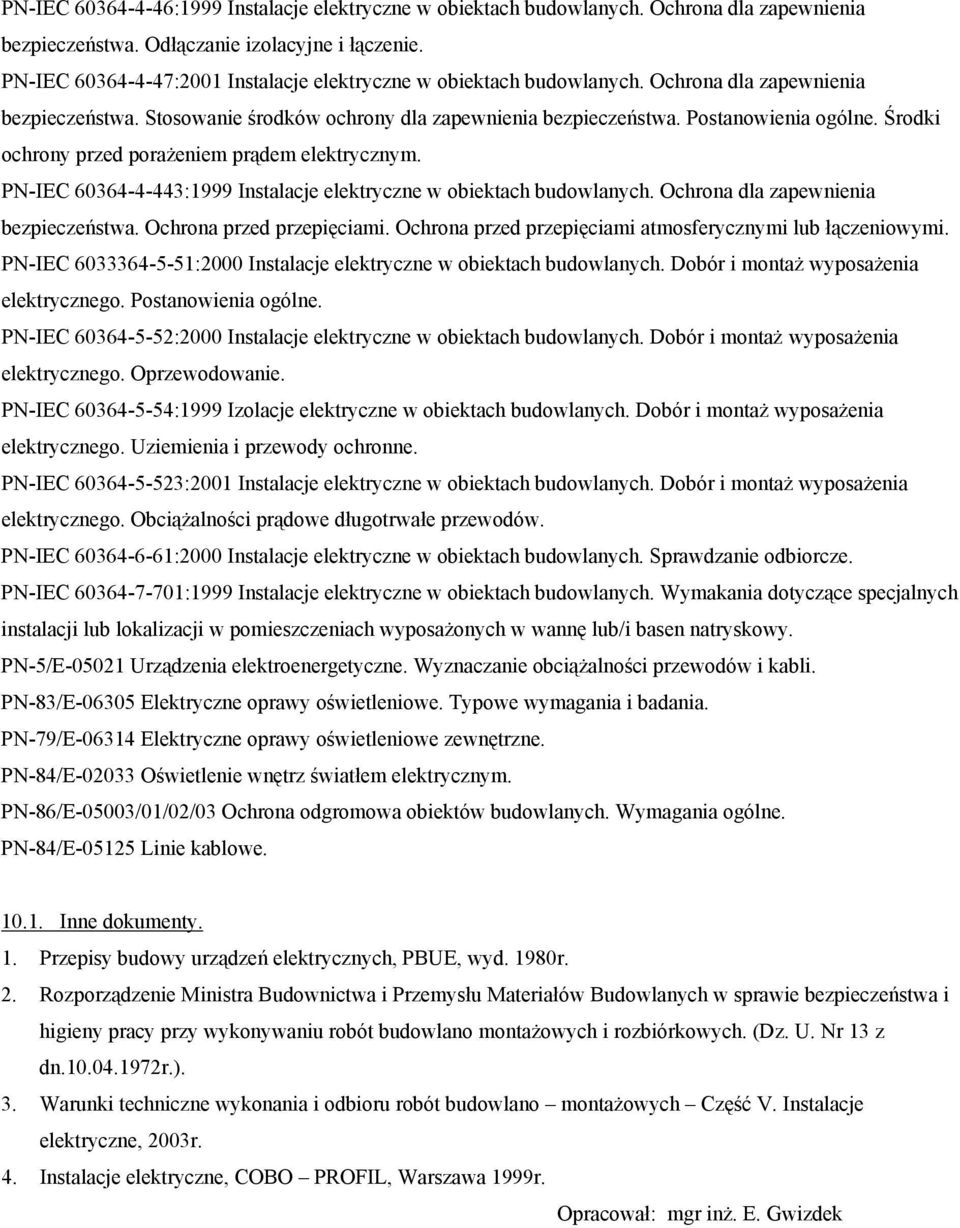

6 PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Odłączanie izolacyjne i łączenie. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Stosowanie środków ochrony dla zapewnienia bezpieczeństwa. Postanowienia ogólne. Środki ochrony przed porażeniem prądem elektrycznym. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Ochrona przed przepięciami. Ochrona przed przepięciami atmosferycznymi lub łączeniowymi. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Postanowienia ogólne. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Oprzewodowanie. PN-IEC :1999 Izolacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymakania dotyczące specjalnych instalacji lub lokalizacji w pomieszczeniach wyposażonych w wannę lub/i basen natryskowy. PN-5/E Urządzenia elektroenergetyczne. Wyznaczanie obciążalności przewodów i kabli. PN-83/E Elektryczne oprawy oświetleniowe. Typowe wymagania i badania. PN-79/E Elektryczne oprawy oświetleniowe zewnętrzne. PN-84/E Oświetlenie wnętrz światłem elektrycznym. PN-86/E-05003/01/02/03 Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. PN-84/E Linie kablowe Inne dokumenty. 1. Przepisy budowy urządzeń elektrycznych, PBUE, wyd. 1980r. 2. Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano montażowych i rozbiórkowych. (Dz. U. Nr 13 z dn r.). 3. Warunki techniczne wykonania i odbioru robót budowlano montażowych Część V. Instalacje elektryczne, 2003r. 4. Instalacje elektryczne, COBO PROFIL, Warszawa 1999r. Opracował: mgr inż. E. Gwizdek
