1 USŁUGI PROJEKTOWO-TECHNICZNE MAREK WOJNAROWSKI Łomża, ul. St. Małachowskiego 8/18, tel PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA OŚWIETLENIA DROGOWEGO CIĄGU PIESZO- ROWEROWEGO W UL. GROBLA JEDNACZEWSKA W ŁOMŻY Obiekt: Adres: ul. Grobla Jednaczewska w Łomży Łomża, ul. Grobla Jednaczewska i Nadnarwiańska, Nr ewid. działek: 50740, 50214, 20170, Inwestor: Miasto Łomża Łomża, ul. Stary Rynek 14 Imię i nazwisko Nr upr. proj. w spec. sieci i inst. elektr. Projektant mgr inż. Marek Wojnarowski UAN /92 Podpis Łomża, marzec 2009r. 1

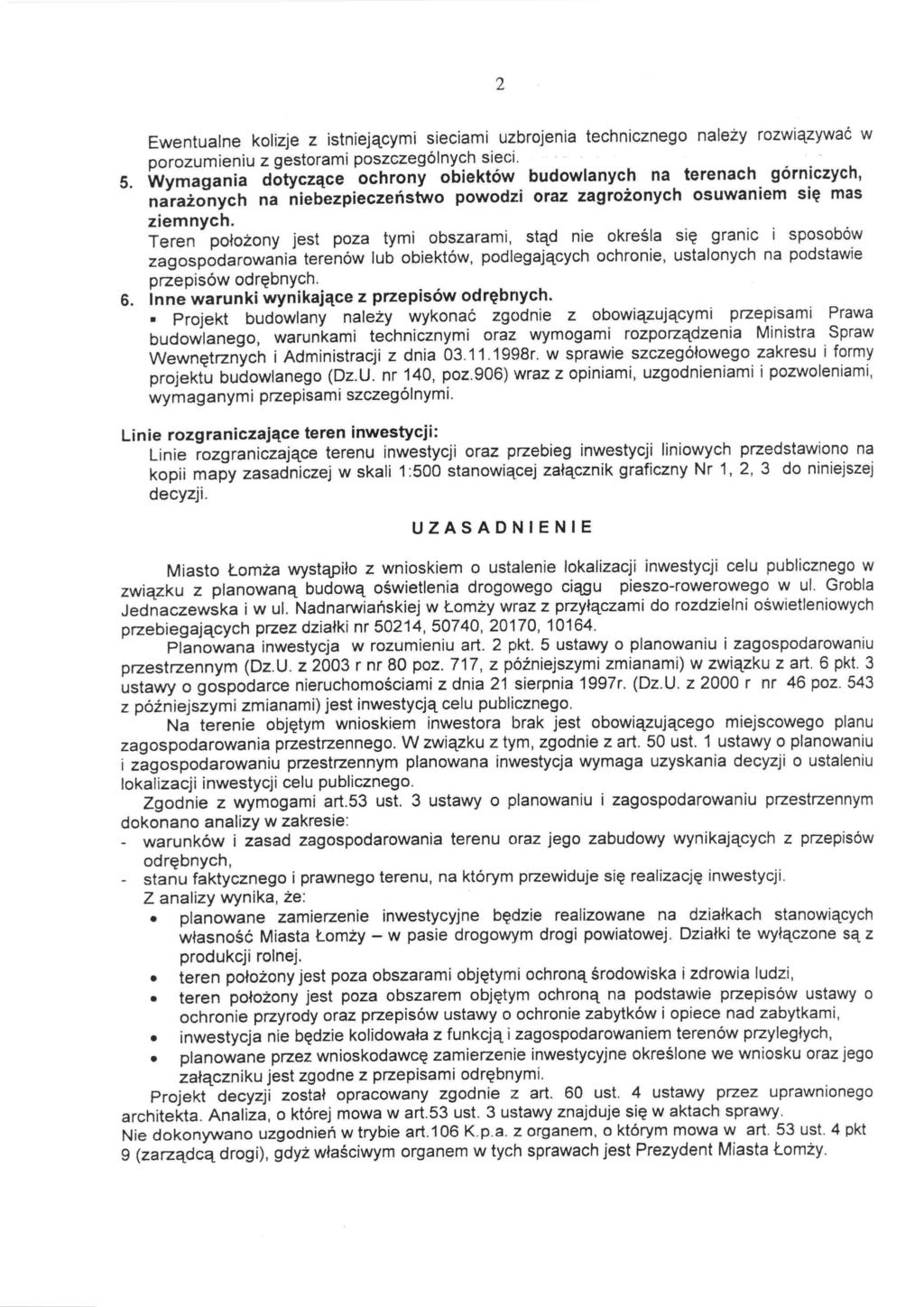

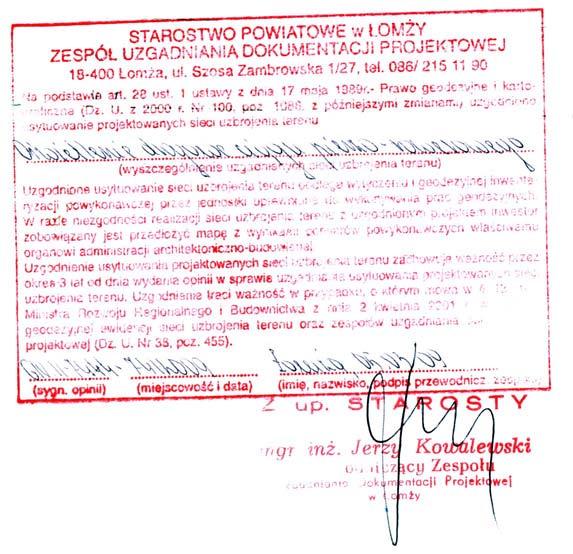

2 Zawartość opracowania 1. Zestawienie zakresu rzeczowego 2. Techniczne warunki przyłączenia do sieci wydane przez ZS Łomża 3. Decyzja o ustaleniu lokalizacji inwestycji celu publicznego Nr 3/09 z dnia r. dotycząca oświetlenia drogowego ciągu pieszo-rowerowego ul. Grobla Jednaczewska i Nadnarwiańska w Łomży wydana przez Prezydenta Miasta Łomża 4. Wypis uproszczony z rejestru gruntów 5. Odpisy uzgodnień 6. Uzgodnienie ZUDP 7. Opis projektu zagospodarowania terenu 8. Opis techniczny 9. Obliczenia techniczne 10. Wykaz podstawowych materiałów 11. Informacja dotycząca bezpieczeństwa i ochrony zdrowia 12. Rysunki: Projekt zagospodarowania Schemat zasilenia oświetlenia Schemat rozdzielnice SO1 i SO2 Rozdzielnice SO1 i SO2 Rozdzielnica SO 086 2

3 OŚWIADCZENIE / projektanta / Ja, niżej podpisany mgr inż. Marek Wojnarowski legitymujący się dowodem osobistym nr APU wydanym przez Prezydenta Miasta Łomży, zamieszkały w Łomży przy ul. St. Małachowskiego 8/18, posiadający uprawnienia projektowe o specjalności instalacyjnoinżynieryjnej w zakresie sieci i instalacji elektrycznych nr UAN /92, będący członkiem Podlaskiej Okręgowej Izby Budownictwa o numerze PLD/IE/1681/01, po zapoznaniu się z przepisami ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (jednolity tekst z 2003 r. Dz. U. Nr 207, poz. 2016, z późn. zm.), zgodnie z art. 20 ust. 4 tej ustawy oświadczam, że projekt budowlano-wykonawczy budowy oświetlenia drogowego ciągu pieszo-rowerowego ul. Grobla Jednaczewska Łomży sporządzony został zgodnie zobowiązującymi przepisami oraz zasadami wiedzy technicznej Łomża, r..... podpis oświadczającego 3

4 Zestawienie zakresu rzeczowego Budowa: Budowa oświetlenia drogowego ciągu pieszo-rowerowego ul. Grobla Jednaczewska Łomży. L.p. 1. Opis elementu robót Budowa oświetlenia ciągu pieszo-rowerowego dł. w tym 71 słupów stalowych ocynkowanych wys. 6m z oprawami typu ZHD-70 Jedn. miary Ilość Uwagi m Linie kablowe nn zasilające rozdzielnice SO1 i SO2 YAKXS 4x120mm 2 m Montaż rozdzielnic oświetlenia drogowego SO1 i SO 2, wolnostojące na fundamencie z estroduru Wymiana rozdzielnicy ośw. drogowego SO 086 zamontowanej na słupie nr 7 napow. linii nn kpl. 2 kpl. 1 4

5 5

6 6

7 7

8 8

9 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 Odpisy uzgodnień A. PGE Dystrybucja Białystok Sp. z o.o. ul. Elektryczna 13, Białystok Zakład Sieci Łomża tel./fax. (086) , (085) ul. Polowa 16, Łomża Uzgodniono bez uwag,(dot. ark ) PGE Dystrybucja Białystok Sp. z o.o. Zakład Sieci Łomża Wydział Zarządzania Majątkiem Sieciowym Samodzielny Referent ds. Sieci Wojciech Konopka (podpis nieczytelny) B. Urząd Miejski w Łomży Pozycja rejestru 28/2009 Uzgodniono dokumentację proj. oświetlenia ul. Grobla Jednaczewska bez uwag Przed rozpoczęciem robót należy uzyskać u Zarządcy drogi pozwolenie na zajęcie pasa drogowego i umieszczenie urządzeń w pasie drogowym zgodnie z ustawą o drogach publicznych z dnia 21 marca 1985r. (Dz. U. Nr 204/2004, poz. 2086) Łomża, dnia r dotyczy ark 1,2,3. z up. Prezydenta mgr inż. E. Andrzej Karwowski Naczelnik Wydziału Gospodarki Komunalnej Ochrony Środowiska i Rolnictwa (podpis nieczytelny) C. STAROSTWO POWIATOWE W ŁOMŻY ZESPÓL UZGADNIANIA DOKUMENTACJI PROJEKTOWEJ Łomża, ul. Szosa Zambrowska 1/27, tel. 086 / Na podstawie art. 28 ust. 1 ustawy z dnia 17 maja 1989r. Prawo geodezyjne i kartograficzne (Dz. U. z 2000r. Nr 100, poz. 1086, z późniejszymi zmianami) uzgodniono usytuowanie projektowanych sieci uzbrojenia terenu (wyszczególnienie uzgadnianych sieci uzbrojenia terenu) Oświetlenie drogowe ciągu piesz-rowerowego Uzgodnione usytuowanie sieci uzbrojenia terenu podlega wytyczeniu i geodezyjnej inwentaryzacji powykonawczej przez jednostki uprawnione do wykonania prac geodezyjnych. W razie niezgodności realizacji sieci uzbrojenia terenu z uzgodnionym projektem inwestor zobowiązany jest przedłożyć mapę z wynikami pomiarów powykonawczych właściwemu organowi administracji architektoniczno-budowlanej. Uzgodnienie usytuowania projektowanych sieci uzbrojenia terenu zachowuje ważność przez okres 3 lat od dnia wydania opinii w sprawie uzgodnienia usytuowania projektowanych sieci uzbrojenia terenu. Uzgodnienie traci ważność w przypadku, o którym mowa w 13 rozp. Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 kwietnia 2001r. w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji projektowej (Dz. U. Nr 38, poz. 455) (sygn. opinii)gn II /2009 (miejscowość data) Łomża, r. (imię, nazwisko, podpis przewodniczącego zespołu) Z up. STAROSTY mgr inż. Jerzy Kowalewski Przewodniczący Zespołu Uzgadniania Dokumentacji Projektowej w Łomży (podpis nieczytelny) Za zgodność z oryginałem: mgr inż. Marek Wojnarowski 18

19 19

20 20

21 OPIS PROJEKTU ZAGOSPODAROWANIA TERENU Przedmiotem inwestycji jest budowa oświetlenia drogowego ciągu pieszo-rowerowego ul. Grobla Jednaczewska w Łomży. 1. Stan istniejący Obecnie na ulicy Grobla Jednczewska i części ul. Nadnarwiańskiej brak jest oświetlenia drogowego. Oświetlenie ul. Nadnarwiańskiej jest wykonane od skrzyżowania z ul. Łąkową. Na słupie nr 7 napowietrznej linii niskiego napięcia znajduje się rozdzielnica oświetlenia drogowego SO 086, z której zasilane jest oświetlenie części ul. Łąkowej i Nadnarwiańskiej. Wzdłuż ulicy Grobla Jednaczewska, od strony północno wschodniej, wykonany jest ciąg pieszorowerowy oddzielony od jezdni pasem zieleni. 2. Stan projektowany Projektowane oświetlenie ciągu pieszo-rowerowego ul. Grobla Jednaczewska stanowić będzie 71 opraw typu ZHD-70 z lampami metalohalogenkowymi o mocy 70 W zamontowane na ocynkowanych słupach stalowych o wysokości ok. 6,0m. Poszczególne punkty oświetlenia zasilane będą linią kablową YAKXS 5x35mm 2. Oświetlenie będzie zasilone z projektowanych rozdzielnic oświetlenia drogowego SO1 i SO2 oraz istniejącej rozdzielnicy SO 086. Rozdzielnice SO1 i SO2 zasilone będą linią kablową YAKXS 4x120m 2 poprowadzoną z rozdzielnicy ZG projektowanej na wysokości posesji nr 39 przy ul. Nadnarwiańskiej obok istniejącego złącza kablowego. Rozdzielnicę SO 086 należy wymienić na nową, przystosowaną do zwiększonego obciążenia. W rozdzielnicach znajdować się będą zabezpieczenia poszczególnych obwodów oświetleniowych oraz automatyka sterowania oświetleniem. Miejsca usytuowania słupów oświetlenia, rozdzielnic SO1 i SO2 oraz trasy linii kablowych przedstawiono na projekcie zagospodarowania terenu. 3. Dane techniczne przebudowywanych urządzeń ujętych w opracowaniu: linie kablowe oświetlenia drogowego YAKXS 5x35mm 2 punkty oświetlenia drogowego linie kablowe zasilające rozdz. ośw. YAKXS 4x120mm 2 rozdzielnice ośw. drogowego SO 4. Oddziaływanie inwestycji na środowisko m - 71 kpl m - 3 kpl. Projektowana linia elektroenergetyczna i stacja transformatorowa w znikomy sposób oddziaływają na środowisko (znikome pole elektromagnetyczne) i są częścią uzbrojenia terenu. Zgodnie z Rozporządzeniem Rady Ministrów z dnia r. w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych kryteriów związanych z kwalifikowaniem przedsięwzięć do sporządzania raportu o oddziaływaniu na środowisko z późniejszymi zmianami w/w inwestycja nie zaliczana jest do przedsięwzięć mogących znacząco oddziaływać na środowisko ani do przedsięwzięć wymagających sporządzenia raportu o oddziaływaniu przedsięwzięcia na środowisko Opracował: mgr inż. MAREK WOJNAROWSKI upr. kier. bud. i proj. w spec. sieci i inst. elektr. Nr Łom. 57/86 i UAN /92 Nr ewid. POIIB: PDL/IE/1681/01 21

22 . 1. Część ogólna 1.1 Przedmiot opracowania. OPIS TECHNICZNY Tematem opracowania jest budowa oświetlenia drogowego ciągu pieszo-rowerowego ul. Grobla Jednaczewska w Łomży. 1.2 Inwestor. Zleceniodawcą i Inwestorem budowy jest: Miasto Łomża, Łomża, ul. Stary Rynek Zakres robót. Niniejsze opracowanie obejmuje: budowę oświetlenia drogowego ciągu pieszo-rowerowego ul. Grobla Jednaczewska Łomży, budowę rozdzielnic oświetlenia drogowego SO1 i SO2, przebudowę rozdzielnicy SO 086, budowę linii kablowych nn zasilających rozdzielnice SO1 i SO Podstawa opracowania. Niniejsze opracowanie wykonano w oparciu o: zlecenie Zamawiającego, techniczne warunki przyłączenia do sieci wydane przez Zakład Sieci Łomża, decyzja o ustaleniu lokalizacji inwestycji celu publicznego Nr 3/09 z dnia r. dotycząca oświetlenia drogowego ciągu pieszo-rowerowego ul. Grobla Jednaczewska i Nadnarwiańska w Łomży wydana przez Prezydenta Miasta Łomża, aktualny podkład geodezyjny, projekt drogowy ul. Grobla Jednaczewska, inwentaryzację istniejących urządzeń, obowiązujące przepisy i normy. 2. Część techniczna 2.1. Stan istniejący Obecnie na ulicy Grobla Jednczewska i części ul. Nadnarwiańskiej brak jest oświetlenia drogowego. Oświetlenie ul. Nadnarwiańskiej jest wykonane od skrzyżowania z ul. Łąkową. Na słupie nr 7 napowietrznej linii niskiego napięcia znajduje się rozdzielnica oświetlenia drogowego SO 086, z której zasilane jest oświetlenie części ul. Łąkowej i Nadnarwiańskiej. Wzdłuż ulicy Grobla Jednaczewska, od strony północno wschodniej, wykonany jest ciąg pieszorowerowy oddzielony od jezdni pasem zieleni. W pasie zieleni znajduje się duża ilość drzew, starych i nowoposadzonych. 2.2 Stan projektowany Projektowane oświetlenie ciągu pieszo-rowerowego ul. Grobla Jednaczewska stanowić będzie 71 opraw typu ZHD-70 z lampami metalohalogenkowymi o mocy 70 W zamontowane na ocynkowanych słupach stalowych o wysokości ok. 6,0m. Poszczególne punkty oświetlenia zasilane będą linią kablową YAKXS 5x35mm 2. Oświetlenie będzie zasilone z projektowanych rozdzielnic oświetlenia drogowego SO1 i SO2 oraz istniejącej rozdzielnicy SO 086. Rozdzielnice SO1 i SO2 zasilone będą linią kablową YAKXS 4x120m 2 poprowadzoną z rozdzielnicy ZG projektowanej na wysokości posesji nr 39 obok istniejącego złącza kablowego. Rozdzielnicę SO 086 należy wymienić na nowa, przystosowaną do zwiększonego obciążenia. W rozdzielnicach znajdować się będą zabezpieczenia poszczególnych obwodów oświetleniowych oraz automatyka sterowania oświetleniem 22

23 Założenia oświetleniowe ul. Grobla Jednaczewska Z powodu dużej ilości drzew znajdujących się w pasie zieleni oddzielającym jezdnię ulicy Grobla Jednaczewska od ciągu pieszo-rowerowego nie jest możliwym za pomocą jednego ciągu punktów oświetleniowych prawidłowo oświetlić jezdnię i ciąg pieszo-rowerowy. Ze względu, że ta ulica, jest traktowana przez dużą grupę mieszkańców Łomży jako popularne miejsce spacerów rekreacyjnych Inwestor podjął decyzje by w pierwszej kolejności oświetlić chodnik i ścieżkę rowerową Oprawy oświetlenia drogowego Oświetlenie zaprojektowano za pomocą opraw oświetlenia zewnętrznego typu ZHD-70 z lampami metalohalogenkowymi o mocy 70 W z bańka rozpraszającą i układem do kompensacji mocy biernej, przystosowane do mocowania na rurowym słupie o średnicy 60 mm z korpusem w kolorze zielonym i kloszem z poliwęglanu Rozmieszczenie i posadowienie słupów Oprawy montowane będą na słupach stalowych, ośmiokątnych ocynkowanych, o wysokości ok. 6m np. na słupach typu SATURN P firmy VALMONT. Słupy należy ustawić w odległości ok. 0,5m od krawężnika chodnika. Rozstaw słupów, co ok. 23m. Miejsca usytuowania słupów przedstawiono na projekcie zagospodarowania terenu. Słupy będą montowane na prefabrykowanych fundamentach betonowych np. F-100/ Instalacja elektryczna w latarni We wnękach słupów zasilanych linią kablową należy zainstalować izolacyjne złącza kablowe typu IZK produkowane przez Spółdzielnie Inwalidów Sintur w Turku. Komplet na jeden słup to : - złącze bezpiecznikowe IZK szt., - złącze fazowe IZK szt., - złącze zerowe IZK szt.. Zasilanie opraw wykonać przewodami YDYżo 3x2,5mm 2 prowadzonymi w słupach i w wysięgnikach. Wkładki topikowe 10A Sieć oświetleniowa Sieć oświetleniową zaprojektowano kablem YAKXS 5x35mm 2. Trasę kabli przedstawiono na projekcie zagospodarowania terenu. Kable w ziemi należy ułożyć zgodnie z warunkami podanymi w normie SEP SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Przy skrzyżowaniach kabli z istniejącymi i projektowanymi urządzeniami uzbrojenia podziemnego terenu należy układać je w przepustach ochronnych typu DVK-75 firmy AROT. Wykopy w pobliżu istniejących sieci uzbrojenia podziemnego wykonać ręcznie pod nadzorem odpowiednich służb właścicieli sieci (zwłaszcza sieci telekom. i kabli energetycznych niskiego i średniego napięcia). Przejścia pod istniejącymi drogami utwardzonymi wykonać metodą przecisku hydraulicznego z rurą ochronną SRS-75. Wykopy po ułożeniu kabla należy zasypywać warstwami zagęszczając je zgodnie z PN Zasilanie i sterowanie Obwody oświetlenia zasilane będą z rozdzielnic SO1, SO2 i SO 086. Rozdzielnice SO1 i SO2 zasilane będą pozalicznikową linią kablowa YAKXS 4x120mm 2 poprowadzoną z rozdzielnicy ZG projektowanej obok znajdującego sie przy posesji nr 39 złącza kablowego. W rozdzielnicy ZG znajdować się będzie układ pomiaru energii. Zgodnie z umową przyłączeniową rozdzielnice ZG i jej zasilanie wykona ZS Łomża. Linie kablowe w większości będą układane w wykopach z kablami oświetlenia w odległości ok. 10cm od siebie. Trasę linii kablowych pokazano na projekcie zagospodarowania terenu. Kable w ziemi należy ułożyć zgodnie z warunkami podanymi w normie SEP SEP-E-004 Elektroenergetyczne i sygnalizacyjne linie kablowe. Przy skrzyżowaniach kabli z istniejącymi i projektowanymi urządzeniami uzbrojenia podziemnego terenu należy układać je w przepustach ochronnych typu DVK-110 firmy AROT. Wykopy w pobliżu istniejących sieci uzbrojenia podziemnego wykonać ręcznie pod nadzorem odpowiednich służb właścicieli sieci (zwłaszcza 23

24 sieci telekom. i kabli energetycznych niskiego i średniego napięcia). Przejścia pod istniejącymi drogami utwardzonymi wykonać metodą przecisku hydraulicznego z rurą ochronną SRS-110. Jeden z obwodów zasilony będzie z rozdzielnicy SO 086 znajdującej sie na słupie nr 7 napowietrznej linii niskiego napięcia usytuowanym przy skrzyżowaniu ul. Łąkowej i Nadnarwiańskiej. Rozdzielnicę tę należy przystosować ją do większego obciążenia. Zgodnie z warunkami przyłączenia i umową przyłączeniową ZS Łomża wymieni przyłącze do rozdzielnicy na 3-fazowe i zamontuje ZG z układem pomiaru energii. Pod tą rozdzielnicą należy zamontować nową rozdzielnicę SO wykonaną zgodnie z rysunkiem nr 5. Głównym elementem sterowania oświetleniem będą cyfrowe sterowniki astronomiczne CPA 3.1 umożliwiające uruchomienie oświetlenia od zachodu do wschodu słońca, zamontowane w poszczególnych rozdzielnicach. Sterowniki te będą wspomagane przekaźnikami zmierzchowymi umożliwiające opóźnienie lub przyśpieszenie uruchomienia lub wyłączenia oświetlenia przy pochmurnej pogodzie Ochrona od porażeń Zgodnie z technicznymi warunkami przyłączenia jako system dodatkowej ochrony przeciwporażeniowej przyjęto samoczynne szybkie wyłączenie zasilania. Kabel zasilający poszczególne oprawy posiadać będzie oddzielną żyłę ochronną PE, z która należy połączyć konstrukcję słupa i przewód ochronny instalacji słupa. Szynę PE rozdzielnic oświetlenia drogowego połączyć z uziemieniem o rezystancji nie większej niż 30Ω. Z uziemieniem o takiej rezystancji połączyć przewód ochronny w ostatnich słupach poszczególnych obwodów oświetlenia. Uziemienie wykonać jako pogrążane ze stalowych, pomiedziowanych prętów o średnicy 5/8 firmy GALMAR. 2.3 Uwagi końcowe 1) Jako system ochrony od porażeń przed dotykiem pośrednim zastosować SZYBKIE SAMOCZYNNE WYŁĄCZENIE sieć w układzie TN-C. 2) Przed rozpoczęciem robót uzyskać zgodę na zajęcie trenu na czas robot od ich właścicieli. 3) Całość robót wykonać zgodnie z obowiązującymi normami i przepisami. 4) Niniejsze prace winny wykonać osoby posiadający odpowiednie uprawnienia do wykonania tego rodzaju prac. 5) Po zakończeniu robót wykonać praktyczne badania próbne i pomiary niezbędne dla dla tego rodzaju budowy 6) Wykopy w drogach i chodnikach zasypywać z zagęszczaniem warstwowo zgodnie z normą PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania Sporządził: mgr inż. MAREK WOJNAROWSKI upr. kier. bud. i proj. w spec. sieci i inst. elektr. Nr Łom. 57/86 i UAN /92 Nr ewid. POIIB: PDL/IE/1681/01 24

25 OBLICZENIA TECHNICZNE 1. Sprawdzenie skuteczności szybkiego wyłączenia w układzie sieciowym TN-C dla słupa nr 71 Urządzenie Dł. obwodu R[ X[ ] transformator 40 kva 0,020 0,040 linia kablowa YAKY 4x70mm 2 240m 0,213 0,033 linia kablowa YAKXS 4x120mm m 0,610 0,162 linia kablowa YAKXS 5x35mm 2 386m 0,413 0,088 Razem 1,926 0,379 Z Z Z d 1,25 U k I b R 2 X 2 1,25 1, ,706 Z 3,4 25 Z 2 0, ,454 ochrona jest skuteczna. mgr inż. MAREK WOJNAROWSKI upr. kier. bud. i proj. w spec. sieci i inst. elektr. Nr Łom. 57/86 i UAN /92 Nr ewid. POIIB: PDL/IE/1681/01 25

26 WYKAZ PODSTAWOWYCH MATERIAŁÓW L.p. Wyszczególnienie Jedn. Ilość 1. Kabel YAKXS 4x120mm 2 m Kabel YAKXS 5x35mm 2 m Rura ochronna DVK-75 m Rura ochronna DVK-110 m Rura ochronna SRS-75 m Rura ochronna SRS-110 m 9 7. Folia do znakowania tras kablowych koloru niebieskiego m Piasek m 3 182,8 9. Osłona kabla szt Słup stalowy ocynkowany wys. 6m np. SATURN P firmy VALMONT szt Oprawa ZHD-70 szt Lampa metalohalogenkowa NAV-T 70W szt Przewód YDYżo 3x2,5mm 2 m Fundament F-100/30 szt Opaski OKi szt Pręt uziomu o średnicy 5/8" dł. 1,5m firmy GLMAR szt Złączka do prętów o średnicy 5/8" firmy GLMAR szt Głowica 5/8" do prętów uziomów firmy GALMAR szt Grot 5/8" do prętów uziomów firmy GALMAR szt Uchwyt końcowy płaski z podkł. GALMAR szt Złącza kablowe słupowe IZK-1 kpl Rozdzielnica SO kpl Rozdzielnica SO 086 kpl Końcówki kablowe 2KA 35mm 2 szt

27 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA PRZY ROBOTACH BUDOWLANYCH ZWIĄZANYCH BUDOWĄ OŚWIETLENIA DROGOWEGO CIĄGU PIESZO- ROWEROWEGO W UL. GROBLA JEDNACZEWSKA W ŁOMŻY Obiekt: ul. Grobla Jednaczewska w Łomży Adres: Łomża, ul. Grobla Jednaczewska i Nadnarwiańska, Nr ewid. działek: 50740, 50214, 20170, Inwestor: Miasto Łomża Łomża, ul. Stary Rynek 14 Imię i nazwisko Nr upr. proj. w spec. sieci i inst. elektr. Podpis Projektant mgr inż. Marek Wojnarowski UAN /92 Łomża, marzec 2009r. 27

28 1. Zakres robót Niniejszy projekt swym zakresem obejmuje budowę oświetlenia drogowego ciągu pieszo-rowerowego przy ul. Grobla Jednaczewska w Łomży. 2. Wykaz istniejących obiektów budowlanych 1. Napowietrzne linia SN 15 kv. 2. Napowietrzna linia niskiego napięcia, 3. Pasy drogowe ul. Nadnarwiańskiej i Grobla Jednaczewska w Łomży, 3. Elementy zagospodarowania terenu mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 1. Czynne linie napowietrzne SN i nn. 2. Droga ul. Nadnarwiańskiej i Grobla Jednaczewska, na których odbywa się ruch kołowy i pieszy. 4. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych objętych projektem 1. Praca na czynnych (wyłączonych spod napięcia ) urządzeniach elektroenergetycznych niskiego napięcia, (roboty związane z demontażem istniejących urządzeń sieci elektroenergetycznej, prace prowadzone w pobliżu czynnych urządzeń elektroenergetycznych, prace na nowych urządzeniach podłączonych do sieci) 2. Praca na wysokości powyżej 2m, (demontaż przewodów i izolacji linii napowietrznych) 3. Roboty wykonywane przy użyciu urządzeń dźwigowych i innych maszyn budowlanych, 4. Roboty wykonywane w pasach drogowych nie wyłączonych z ruchu ciągów komunikacyjnych, (roboty prowadzone w pasie drogowym ul. Nadnarwiańskiej i Grobla Jednaczewska) 5. Sposób prowadzenia instruktażu pracowników Każdorazowo przed rozpoczęciem robót kierujący zespołem, lub kierownik robót winien udzielić instruktażu dla pracowników. Instruktaż powinien składać się z: wymienienia rodzaju wykonywanych robót z dokładnym określeniem ich kolejności, omówienie rodzaju zagrożeń dla zdrowia i życia występujące przy wykonaniu tych robót, omówienia środków ochrony osobistej i sprzętu bhp jaki należy użyć przy wykonywaniu zaplanowanych robót. Prace na i w pobliżu czynnych urządzeniach elektroenergetycznych, nie odłączonych na stałe od sieci, należy wykonywać na plecenie (pisemne lub ustne) wystawione przez uprawnionego pracownika właściciela sieci. Roboty można rozpocząć po przygotowaniu miejsca pracy i dopuszczeniu do pracy. W takich przypadkach, przed rozpoczęciem robót, kierujący zespołem, na którego zostało wystawione polecenie, winien dokładnie określić miejsce pracy i sposób przygotowania miejsca pracy, jakie przejął od dopuszczającego (miejsca odłączenia urządzeń i założenia uziemień). 6. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikających z wykonania robót budowlanych ujętych w projekcie. 1. Wszyscy pracownicy winni posiadać świadectwo kwalifikacyjne dla osób uprawnionych do budowy i eksploatacji urządzeń, instalacji i sieci elektroenergetycznych w odpowiednim zakresie. 2. Osoby dozoru technicznego winne posiadać świadectwo kwalifikacyjne dla osób sprawujących dozór na eksploatacją i budową urządzeń, instalacji i sieci elektroenergetycznych w odpowiednim zakresie. 3. Pracownicy pracujący na wysokości winni być przeszkoleni i posiadać odpowiedni sprzęt asekuracyjny zgodnie z Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych spełniający wymogi normy PN-90 Z Sprzęt ochronny chroniący przed upadkiem z wysokości. 28

29 4. Prace przy urządzeniach dźwigowych i innych urządzeniach budowlanych wykonać zgodnie z Rozporządzenie Ministrów: Pracy, Opieki Społecznej oraz Zdrowia z r. w sprawie bezpieczeństwa i higieny pracy przy obsłudze żurawi i Rozporządzenie Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych 5. Prace na czynnych urządzeniach elektroenergetycznych wykonać zgodnie z Rozporządzenie Ministra gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych oraz zgodnie z Instrukcją organizacji bezpiecznej pracy w Zakładzie Energetycznym Białystok obowiązującej w ZEB S.A. 6. Prace w pasach drogowych lub w ich pobliżu wykonać po odpowiednim oznakowaniu ciągów komunikacyjnych niezbędnym dla wykonania poszczególnych robót i wydzieleniu miejsc pracy zgodnie z Rozporządzeniem Ministra Komunikacji oraz Administracji Gospodarki Terenowej i ochrony Środowiska z dnia r. w sprawie bezpieczeństwa i higieny prcy przy wykonywaniu robót drogowych i mostowych.. mgr inż. MAREK WOJNAROWSKI upr. kier. bud. i proj. w spec. sieci i inst. elektr. Nr Łom. 57/86 i UAN /92 Nr ewid. POIIB: PDL/IE/1681/01 29

30

31

32

33

34

35

36
