2 Aprobata Techniczna IBDiM Nr AT/ Strona 2/17 1 PODSTAWA PRAWNA UDZIELENIA APROBATY TECHNICZNEJ Aprobata Techniczna została udzielona na podstawie: 1. ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 ze zm.), zwanej dalej ustawą; 2. rozporządzenia Ministra Infrastruktury z dnia 8 listopada 2004 r. w sprawie aprobat technicznych oraz jednostek organizacyjnych upoważnionych do ich wydawania (tekst jednolity: Dz. U. z 2014 r., poz. 1040), zwanego dalej rozporządzeniem. 2 NAZWA TECHNICZNA I NAZWA HANDLOWA ORAZ IDENTYFIKACJA TECHNICZNA WYROBU BUDOWLANEGO 2.1 Nazwa techniczna i nazwa handlowa Na podstawie 5 ust. 1 rozporządzenia, Instytut Badawczy Dróg i Mostów określił następującą nazwę techniczną: Sklepienia prefabrykowane, żelbetowe i nazwę handlową: Con/Span wyrobu budowlanego, zwanego dalej: Zestawem Con/Span. 2.2 Określenie i adres wnioskodawcy Wnioskodawcą jest podmiot kompletujący zestawy wyrobów budowlanych o nazwie i z siedzibą, które zostały określone na stronie 1/ Miejsce produkcji wyrobu budowlanego Elementy zestawu Con/Span produkowane są w: a) Sienkiewicz Mat Bud Sp. z o.o. z siedzibą: ul. Polna 3, Babsk, Rawa Mazowiecka; b) Fabet S.A. z siedzibą: ul. Ściegiennego 270, Kielce; c) KOMBET Działdowo Sp. z o. o., Komorniki15, Działdowo. Produkcja poligonowa na miejscu budowy po zatwierdzeniu przez projektanta dokumentów potwierdzających wymagana jakość używanych materiałów i przedstawieniu deklaracji zgodności zgodnie z art. 56 Prawa Budowlanego. 2.4 Identyfikacja techniczna wyrobu budowlanego Przedmiotem Aprobaty Technicznej są sklepienia prefabrykowane, żelbetowe wraz z prefabrykowanymi fundamentami, prefabrykowanymi ścianami czołowym oraz prefabrykowanymi skrzydłami do budowy obiektów inżynierskich. W skład zestawu Con/Span wchodzą: sklepienia prefabrykowane, żelbetowe, prefabrykowane żelbetowe ściany czołowe, półprefabrykowane żelbetowe fundamenty, prefabrykowane żelbetowe skrzydła, prefabrykowane żelbetowe elementy kotwienia ściany czołowej, prefabrykowane żelbetowe elementy kotwienia skrzydła.

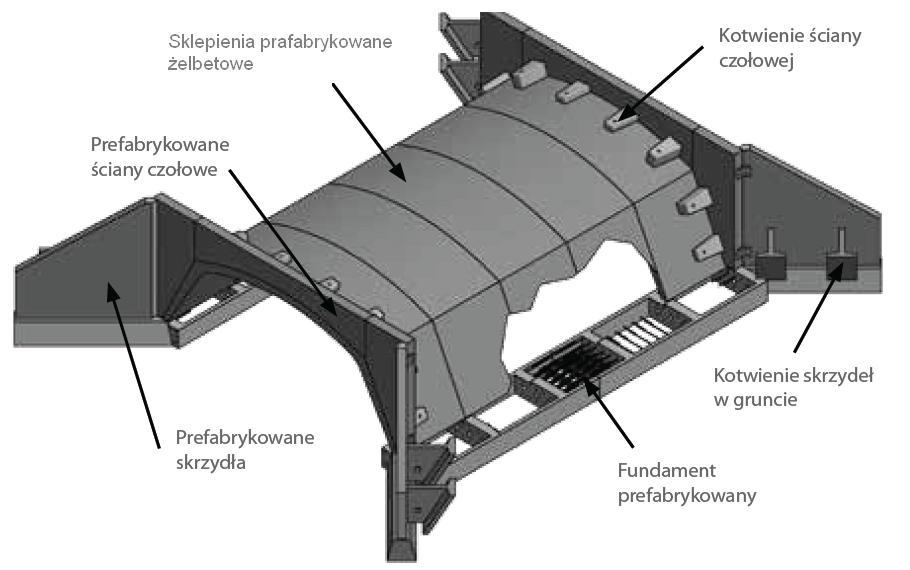

3 Aprobata Techniczna IBDiM Nr AT/ Strona 3/17 Dodatkowe akcesoria: śruby M20 lub większe do mocowania prefabrykatów czołowych materiały do uszczelnienia połączeń prefabrykatów (np. papa termozgrzewalna, taśma butylowa, sznur dylatacyjny lub inne). przekładki niwelujące nierówności fundamentu. Schemat konstrukcji obiektu inżynierskiego z zestawu Con/Span przedstawia rysunek 1. Rysunek 1 - Schemat konstrukcji z zestawu Con/Span Dobór elementów zestawu: sklepień prefabrykowanych żelbetowych, prefabrykowanych fundamentów, prefabrykowanych skrzydeł, prefabrykowanych elementów kotwienia ściany czołowej i skrzydła wchodzących w skład zestawu Con/Span, powinny być zgodne z projektem konstrukcyjnym konkretnej konstrukcji obiektu inżynierskiego. Sklepienie prefabrykowane, żelbetowe Sklepienia są wykonywane z betonu C40/50 wg PN-EN i zbrojone siatkami z prętów od 6 mm do 20 mm ze stali klasy AIIIN wg PN-H Schemat sklepienia prefabrykowanego, żelbetowego przedstawia rysunek 2.

4 Aprobata Techniczna IBDiM Nr AT/ Strona 4/17 Rysunek 2 - Sklepienie prefabrykowane, żelbetowe W sklepieniach zabetonowane są kotwy transportowe oraz zespalające zakończone stalowymi tulejami gwintowanymi M 42x100, M 42x500 oraz M 20x47 służące do mocowania kotew śrubowych do transportu sklepień oraz mocowania prefabrykowanych ścian czołowych. Przykładowe rozmieszczenie kotew przedstawia rysunek 3. Rysunek 3 - Przykładowe rozmieszczenie kotew W tablicy 1 przedstawiono oznaczenia oraz podstawowe wymiary sklepień prefabrykowanych.

5 Aprobata Techniczna IBDiM Nr AT/ Strona 5/17 Tablica 1 Wymiary, mm Wymiary, mm Przekrój Rozpiętość Wysokość Przekrój Rozpiętość Wysokość L H L H O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O O

6 Aprobata Techniczna IBDiM Nr AT/ Strona 6/17 dalszy ciąg tablicy O BO O BO O BO O BO O BO O BO O BO O BO O BO O BO O BO O O Prefabrykowane ściany czołowe Ściany czołowe wykonywane są z betonu C35/45 wg PN-EN i zbrojone siatkami z prętów od 6 mm do 20 mm ze stali klasy AIIIN. Ściany te wyposażone są w prefabrykowane bloki mocujące je do sklepienia prefabrykowanego. Jako szalunek dolny, do wykonania ściany czołowej wykorzystywane są, prefabrykowane sklepienia zestawu Przykładowy prefabrykat ściany czołowej przedstawia rysunek 4. Rysunek 4 - Przykładowy prefabrykaty ściany czołowej

7 Aprobata Techniczna IBDiM Nr AT/ Strona 7/17 Prefabrykowane skrzydła Prefabrykowane skrzydła wykonywane są z betonu C35/45 wg PN-EN i zbrojone prętami od 6 mm do 20 mm ze stali klasy AIIIN. Przykładowy prefabrykat skrzydła przedstawia rysunek 5. Rysunek 5 - Przykładowy prefabrykat skrzydła Prefabrykowane kotwy skrzydełka Prefabrykowane kotwy wykonywane są z betonu C35/45 wg PN-EN i zbrojone siatkami z prętów od 6 mm do 20 mm ze stali klasy AIIIN. Przykładowy prefabrykat kotwy przedstawia rysunek 6. Półprefabrykowane fundamenty Rysunek 6 - Przykładowy prefabrykat kotwy Prefabrykowane fundamenty wykonywane są z betonu C35/45 wg PN-EN i zbrojone siatkami z prętów od 6 mm do 20 mm ze stali klasy AIIIN.

8 Aprobata Techniczna IBDiM Nr AT/ Strona 8/17 Przykładowy półprefabrykat fundamentu przedstawia rysunek 7. Rysunek 7 - Przykładowy półprefabrykat fundamentu Akcesoria dodatkowe W zestawie Con/Span występują akcesoria dodatkowe służące do doszczelnienia szczelin pomiędzy prefabrykowanymi sklepieniami. Rodzaj materiałów użytych do uszczelnienia powinien zostać określony w dokumentacji technicznej obiektu. Na rysunku 8 pokazano przykładowy sposób doszczelnienia szczelin pomiędzy sąsiednimi prefabrykatami. Rysunek 8 - Schemat doszczelnienia szczeliny pomiędzy prefabrykowanymi sklepieniami

9 Aprobata Techniczna IBDiM Nr AT/ Strona 9/17 3 PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WYROBU BUDOWLANEGO 3.1 Przeznaczenie Zestaw Con/Span jest przeznaczony w inżynierii komunikacyjnej do budowy obiektów inżynierskich w formie przepustów do przeprowadzenia drogi, szlaku kolejowego, ciągu pieszego lub pieszo rowerowego szlaku wędrówek zwierząt lub innego rodzaju komunikacji pod lub nad przeszkodą terenową, ciekiem lub innym szlakiem komunikacyjnym. 3.2 Zakres stosowania Na podstawie 5 ust. 1 rozporządzenia, Instytut Badawczy Dróg i Mostów stwierdza przydatność wyrobu budowlanego do stosowania w inżynierii komunikacyjnej zgodnie z jego przeznaczeniem, opisanym w punkcie 3.1 w zakresie: dróg publicznych bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430 ze zm.) oraz w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 16 stycznia 2002 r. w sprawie przepisów techniczno-budowlanych dotyczących autostrad płatnych (Dz. U. Nr 12, poz. 116 ze zm.); dróg wewnętrznych bez ograniczeń, w rozumieniu przepisów ustawy z 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14, poz. 60 ze zm.); drogowych obiektów inżynierskich bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. Nr 63, poz. 735 ze zm.); kolejowych obiektów inżynieryjnych bez ograniczeń, w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle kolejowe i ich usytuowanie (Dz. U. Nr 151, poz. 987). 3.3 Warunki stosowania Stosowanie zestawu ViaConSpan wymaga indywidualnego zaprojektowania rozwiązania konstrukcyjno-materiałowego obiektu inżynierskiego, z uwzględnieniem warunków geotechnicznych i eksploatacyjnych obiektu oraz określonych w Aprobacie Technicznej IBDiM właściwości technicznych wyrobów wchodzących w skład zestawu. Wyrób budowlany należy stosować zgodnie z przeznaczeniem, zakresem i warunkami, które podano w aprobacie technicznej oraz w przepisach techniczno-budowlanych właściwych dla poszczególnych rodzajów budowli w inżynierii komunikacyjnej.

10 Aprobata Techniczna IBDiM Nr AT/ Strona 10/17 Przed zastosowaniem wyrobu budowlanego w sposób niezgodny z przepisami technicznobudowlanymi należy uzyskać zgodę na odstępstwo od tych przepisów w trybie określonym w art. 9 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t. j. Dz. U. z 2006 r. Nr 156, poz ze zm.). 4 WŁAŚCIWOŚCI UŻYTKOWE I TECHNICZE WYROBU BUDOWLANEGO Właściwości użytkowe i techniczne wyrobu budowlanego zestawiono w tablicy 2. Tablica 2 Lp. Właściwości Jednostki Wymagania Metody badań według Cechy stali zbrojeniowej klasa AIIIN wg PN-H sprawdzenie atestu, certyfikatu lub świadectwa odbioru 2 Nasiąkliwość betonu % (m/m) 5 PN-B Przepuszczalność wody przez beton, stopień wodoszczelności 4 Odporność betonu na działanie mrozu, stopień mrozoodporności _ W8 PN-B _ F 150 PN-B Klasa wytrzymałości betonu _ C40/50 *) 6 Tolerancja rozpiętości i wysokości elementu mm C35/45 1 % max. ± 38 PN-EN PN-EN 13369: Tolerancja grubości elementu mm ± 6,5 PN-EN 991: Rozmieszczenie akcesoriów zamocowanych w prefabrykacie mm ± 15 PN-EN 13369: Wklęsłość lub wypukłość powierzchni zewnętrznych, wichrowatość powierzchni i krawędzi mm < 6,5 PN-EN 13369: *) dotyczy sklepienia prefabrykowanego, żelbetowego 5 OCENA ZGODNOŚCI 5.1 Obowiązujący system oceny zgodności Na podstawie 5 rozporządzenia, Instytut Badawczy Dróg i Mostów wskazuje dla wyżej wymienionego wyrobu budowlanego obowiązujący system 2+ oceny zgodności. W systemie 2+ oceny zgodności producent może wystawić krajową deklarację zgodności z Aprobatą Techniczną na podstawie: a) zadania producenta: wstępnego badania typu, zakładowej kontroli produkcji,

11 Aprobata Techniczna IBDiM Nr AT/ Strona 11/17 badań próbek pobranych w zakładzie produkcyjnym, prowadzonych przez producenta zgodnie z ustalonym planem badania; b) zadania akredytowanej jednostki: certyfikacji zakładowej kontroli produkcji na podstawie: wstępnej inspekcji zakładu produkcyjnego i zakładowej kontroli produkcji oraz ciągłego nadzoru, oceny i akceptacji zakładowej kontroli produkcji. 5.2 Wstępne badanie typu Wstępne badanie typu, dokonywane przed wprowadzeniem wyrobu budowlanego do obrotu, potwierdza wymagane właściwości użytkowe i techniczne. Wstępne badanie typu obejmuje sprawdzenie: a) nasiąkliwości betonu sklepienie prefabrykowanego, żelbetowego wg tablicy 2, lp. 2, które dotyczy wymagania podstawowego: bezpieczeństwa użytkowania; b) przepuszczalności wody przez beton, stopnia wodoszczelności wg tablicy 2, lp. 3, które dotyczy wymagania podstawowego: bezpieczeństwa użytkowania; c) odporności betonu sklepienie prefabrykowanego, żelbetowego na działanie mrozu wg tablicy 2, lp. 3, które dotyczy wymagania podstawowego: bezpieczeństwa użytkowania; d) klasy wytrzymałościowej betonu sklepienie prefabrykowanego, żelbetowego wg tablicy 2, lp. 4, które dotyczy wymagania podstawowego: bezpieczeństwa konstrukcji; e) dopuszczalnych odchyłek wymiarów sklepienie prefabrykowanego, żelbetowego wg tablicy 2, lp. 5 i lp. 6, które dotyczy wymagania podstawowego: bezpieczeństwa konstrukcji. Wstępne badanie typu należy wykonać ponownie w sytuacji, gdy można poddać w wątpliwość wyniki uprzednio wykonanych badań, w szczególności, gdy dokonano: zmian konstrukcyjnych wyrobów, zmiany surowców lub elementów składowych, istotnych zmian w technologii produkcji lub zmiany warunków wytwarzania (np.: wymiana linii technologicznej, przeniesienie zakładu produkcyjnego, itp.). 5.3 Zakładowa kontrola produkcji Wyrób budowlany, objęty niniejszą Aprobatą Techniczną, powinien być produkowany zgodnie z systemem zakładowej kontroli produkcji. Producent powinien ustanowić, udokumentować, wdrożyć i utrzymywać system zakładowej kontroli produkcji w celu zapewnienia, że wyrób wprowadzany do obrotu jest zgodny z wymaganiami niniejszej Aprobaty Technicznej i deklarowanymi wartościami. System zakładowej kontroli produkcji powinien obejmować: a) procedury, instrukcje oraz specyfikacje techniczne i normy, b) opis techniczny wyrobu, c) regularne kontrole i badania surowców i materiałów, d) regularne kontrole i badania gotowego wyrobu, e) ocenę jakości gotowego wyrobu na podstawie wyników kontroli i badań.

12 Aprobata Techniczna IBDiM Nr AT/ Strona 12/17 Regularna kontrola i badania surowców i materiałów oraz gotowego wyrobu powinny być dokumentowane poprzez zapisy w dokumentacji zakładowej kontroli produkcji. Producent powinien prowadzić wykaz tej dokumentacji w tym stosowanych formularzy i prowadzonych zapisów. Dokumentacja zakładowej kontroli produkcji powinna być aktualizowana w przypadku wystąpienia zmian w wyrobie, procesie produkcji lub w systemie zakładowej kontroli produkcji. W procedurach lub w instrukcjach powinien zostać udokumentowany sposób: a) nadzoru nad dokumentami i zapisami, b) kontroli i potwierdzania zgodności surowców i materiałów z ustalonymi wymaganiami, c) nadzoru nad procesem produkcyjnym oraz prowadzenia kontroli i badań w trakcie wytwarzania i gotowego wyrobu, d) nadzoru nad urządzeniami i maszynami produkcyjnymi, e) nadzoru nad wyposażeniem do kontroli i badań wyrobu z zachowaniem spójności pomiarowej, f) prowadzenia oceny zgodności wyrobu z wymaganiami niniejszej Aprobaty Technicznej, g) postępowania z wyrobem niezgodnym, h) postępowania ze zgłoszonymi reklamacjami dotyczącymi jakości gotowego wyrobu lub surowców i materiałów, i) prowadzenia działań korygujących i zapobiegawczych, j) przeprowadzania audytów wewnętrznych i przeglądów zarządzania, k) szkolenia personelu. System zarządzania jakością stosowany według wymagań PN-EN ISO 9001:2009P może być uznany za system zakładowej kontroli produkcji, jeżeli są również spełnione wymagania niniejszej Aprobaty Technicznej. 5.4 Badania gotowych wyrobów Program badań Program badań gotowych wyrobów obejmuje: a) badania bieżące, b) badania próbek pobranych w zakładzie produkcyjnym, prowadzonych przez producenta zgodnie z ustalonym planem badania, c) badania uzupełniające Badania bieżące Badania bieżące gotowych wyrobów obejmują sprawdzenie: - atestów stali zbrojeniowej (tablica 2, lp. 1), - klasy wytrzymałości (tablica 2, lp. 5), - dopuszczalnych tolerancji wymiarów (tablica 2, lp. 6 i lp. 7), - wklęsłości lub wypukłości powierzchni zewnętrznych, wichrowatości powierzchni i krawędzi (tablica 2, lp. 9).

13 5.4.3 Badania próbek Aprobata Techniczna IBDiM Nr AT/ Strona 13/17 Badania próbek obejmują sprawdzenie: nasiąkliwości betonu (tablica 2, lp. 2), klasy wytrzymałości betonu (tablica 2, lp. 5) Badania uzupełniające Badania uzupełniające obejmują sprawdzenie odporności betonu na działanie mrozu prefabrykatu żelbetowego sklepienia, ściany czołowej, skrzydła (tablica, lp. 4). 5.5 Pobieranie próbek do badań Próbki do badań należy pobierać zgodnie z ustaleniami dokumentacji zakładowej kontroli produkcji. 5.6 Częstotliwość badań a) Badania bieżące powinny być wykonywane dla każdej partii wyrobu zgodnie z planem badań ustalonym w dokumentacji zakładowej kontroli produkcji, Wielkość partii wyrobu powinna zostać określona w dokumentacji zakładowej kontroli produkcji. b) Badania próbek powinny być wykonywane zgodnie z planem badań ustalonym w dokumentacji zakładowej kontroli produkcji, c) Badania uzupełniające powinny być wykonywane nie rzadziej niż raz na rok. 5.7 Ocena wyników badań Wyrób należy uznać za zgodny z wymaganiami niniejszej Aprobaty Technicznej IBDiM, jeżeli wyniki wszystkich badań są pozytywne. 6 KLASYFIKACJA WYNIKAJĄCA Z ODRĘBNYCH PRZEPISÓW I POLSKICH NORM 6.1 Polska Klasyfikacja Wyrobów i Usług (PKWiU): Polska Scalona Nomenklatura Towarowa Handlu Zagranicznego (PCN): WYTYCZNE DOTYCZĄCE PAKOWANIA, TRANSPORTU I SKŁADOWANIA ORAZ SZCZEGÓŁOWY SPOSÓB ZNAKOWANIA WYROBU BUDOWLANEGO 7.1 Wytyczne dotyczące pakowania, transportu i składowania Nie ma żadnych szczególnych wymagań dotyczących pakowania prefabrykatów. Załadunek w miejscu wytworzenia odbywa się za pomocą suwnic lub żurawi samochodowych o odpowiednim udźwigu. Punkty zaczepienia zawiesi rozmieszczone są na krawędzi bocznej prefabrykatu i służą zarówno do wyciągnięcia elementu z formy jak i do załadunku na środki transportu. Transport z miejsca wytwarzania do miejsca wbudowania odbywa się pojazdami ciężarowymi o odpowiedniej nośności. Na czas transportu prefabrykaty żelbetowe zabezpieczane są w sposób uniemożliwiający przemieszczanie się na naczepie. W razie potrzeby elementy na czas transportu są sprężane za pomocą lin stalowych (o zastosowaniu ściągów decyduje producent) zapobiegających powstawaniu pęknięć.

14 Aprobata Techniczna IBDiM Nr AT/ Strona 14/17 Prefabrykaty żelbetowe CON/SPAN powinny być składowane w sposób zapewniający odpowiedni przebieg procesu wiązania betonu. W razie konieczności należy zapewnić odpowiednią temperaturę i wilgotność powietrza poprzez składowanie w pomieszczeniach zamkniętych. 7.2 Szczegółowy sposób znakowania wyrobu budowlanego Wyrób należy oznakować znakiem budowlanym zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz ze zm.). Do wyrobu budowlanego oznakowanego znakiem budowlanym producent jest obowiązany dołączyć informację zawierającą: a) określenie, siedzibę i adres producenta oraz adres zakładu produkującego wyrób budowlany; b) identyfikację wyrobu budowlanego zawierającą: nazwę techniczną, nazwę handlową, typ, odmianę, gatunek, według specyfikacji technicznej; c) numer i rok wydania niniejszej Aprobaty Technicznej IBDiM, z którą potwierdzono zgodność wyrobu budowlanego; d) numer i datę wystawienia krajowej deklaracji zgodności; e) numer certyfikatu i nazwę jednostki certyfikującej, jeżeli taka jednostka brała udział w zastosowanym systemie oceny zgodności wyrobu budowlanego. Informację należy dołączyć do wyrobu budowlanego w sposób umożliwiający zapoznanie się z nią przez stosującego ten wyrób. 8 WYKAZ DOKUMENTÓW WYKORZYSTANYCH W POSTĘPOWANIU APROBACYJNYM, W TYM WYKAZ RAPORTÓW Z BADAŃ WYROBU BUDOWLANEGO W postępowaniu aprobacyjnym wykorzystano: 8.1 Polskie Normy a) PN-EN 206-1:2003 Beton - Część 1: Wymagania, właściwości, produkcja i zgodność b) PN-EN 206-1:2003/A1:2005 Beton - Część 1: Wymagania, właściwości, produkcja i zgodność c) PN-EN 206-1:2003/A2:2006 Beton - Część 1: Wymagania, właściwości, produkcja i zgodność d) PN-EN 206-1:2003/Ap1:2004 Beton - Część 1: Wymagania, właściwości, produkcja i zgodność e) PN-EN-10080:2007 Stal do zbrojenia betonu - Spajalna stal zbrojeniowa - Postanowienia ogólne f) PN-EN 13369:2005 Wspólne wymagania dla prefabrykatów z betonu g) PN-EN 13369:2005/A1:2008 Wspólne wymagania dla prefabrykatów z betonu h) PN-EN 13369:2005/AC:2008 Wspólne wymagania dla prefabrykatów z betonu i) PN-EN ISO 9001:2009P Systemy zarządzania jakością - Wymagania

15 Aprobata Techniczna IBDiM Nr AT/ Strona 15/17 j) PN-EN ISO :2011E Stal do zbrojenia i sprężania betonu - Część 2: Zgrzewane siatki do zbrojenia k) PN-B-06250:1988 Beton zwykły l) PN-H :1989 Stal określonego zastosowania - Stal do zbrojenia betonu - Gatunki m) PN-H :2008 Spajalna stal B500A do zbrojenia betonu - Część 2: Zgrzewane siatki zbrojeniowe 8.2 Raporty z badań wyrobu budowlanego a) Sprawozdanie z badań Nr TB-1/50/15-1 Próbki betonowe o wymiarach 150x150x150 z betonu CONSPAN. Zakres badań Przepuszczalność wody przez beton, Odpornośc na działanie mrozu wg PN-88/B-06250, IBDiM Zakład Betonu, Laboratorium Betonu, sierpień 2015 r. b) Wyniki badania wytrzymałości na ściskanie betonu CONSPAN, klasy C40/50, Laboratorium Zakładowe Sienkiewicz Mat-Bud Sp. z o. o. maj 2015 r. 9 POUCZENIE 9.1 Aprobata Techniczna nie jest dokumentem upoważniającym do oznakowania wyrobu budowlanego przed wprowadzeniem do obrotu. 9.2 Niniejsza Aprobata Techniczna IBDiM może być uchylona z inicjatywy własnej jednostki aprobującej lub na wniosek Głównego Inspektora Nadzoru Budowlanego, po przeprowadzeniu postępowania wyjaśniającego z udziałem wnioskodawcy. 9.3 Niniejsza Aprobata Techniczna IBDiM nie narusza uprawnień wynikających z ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. z 2003 r. Nr 119, poz. 1117, ze zm.). 9.4 Od niniejszej Aprobaty Technicznej IBDiM nie służy odwołanie. Załączniki: 1 Otrzymują: 1. Wnioskodawca o nazwie: ViaCon Sp. z o. o. z siedzibą: ul. Przemysłowa 6, Rydzyna k. Leszna - 2 egz. 2. a/a Dział Normalizacji Instytutu Badawczego Dróg i Mostów z siedzibą: ul. Instytutowa 1, Warszawa, tel.: , , fax: egz.

16 Aprobata Techniczna IBDiM Nr AT/ Strona 16/17 ZAŁĄCZNIK Wykonywanie zasypki powinno odbywać się równomiernie po obu stronach obiektu oraz na całej jego długości. Skrzydełka obiektu powinny być zasypywane i zagęszczane łącznie z obiektem. Zasypkę powinno się układać warstwami o grubości 30 cm tak, aby różnica grubości ułożonych i zagęszczonych warstw z obu stron nie przekraczała dwóch warstw. Materiał na zasypkę inżynierską znajdującą się w strefie B wg schematu na rysunku Z-1 powinien być zgodny z poniższymi tabelami. Wymagany wskaźnik zagęszczenia dla zasypki w strefie B wynosi Is.min = 0,98 przy czym bezpośrednio przy konstrukcji dopuszcza się wskaźnik zagęszczenia Is.min = 0,95. Rysunek Z-1 - Schemat zakresu zasypki inżynierskiej dla sklepień prefabrykowanych, żelbetowych CON/SPAN W tablicy Z-1 i Z-2 przedstawiono podział na grupy gruntów dopuszczanych do wykonywania zasypek inżynierskich sklepień prefabrykowanych, żelbetowych CON/SPAN z wymaganymi parametrami oraz podziałem na rozpiętość sklepień i wysokość naziomu nad sklepieniem.

17 Aprobata Techniczna IBDiM Nr AT/ Strona 17/17 Tablica Z-1 Grupa gruntów A-1 A-2 A-3 A-4 Dopuszczalne parametry materiału na zasypkę w strefie B Charakterystyka frakcji Ilość przechodząca przechodzącej przez sito przez sito, mm 2,0 0,42 0,074 max. max. max. 50 % 30 % 15 % max. max. 50 % 25 % max. 35 % max. 35 % min. max. 51 % 10 % min. 36 % 0,42 mm Opis gruntu Granica Wskaźnik płynności plastyczności max. Głównie żwir, może zawierać 6 % piasek części pylaste max. Mieszanka żwirowo-piaskowa 6 % może zawierać części pylaste max. max. Piaski, żwiry z drobinami pyłów 40 % 10 % o niskiej plastyczności min. 41 % max. 10 % Piaski, żwiry z plastycznymi drobinami pyłu niespoiste Piasek drobny max. max. 40 % 6 % Pyły o niskiej ściśliwości Tablica Z-2 Grupy gruntów na zasypkę zależnie od parametrów konstrukcji Rozpiętość Wysokość Dopuszczalna grupa naziomu gruntu z tab. Z-1 7,32 m 3,66m A-1, A-3 7,32 m < 3,66m A-1, A-2, A-3, A-4 > 7,32 m wszystkie A-1, A-3
