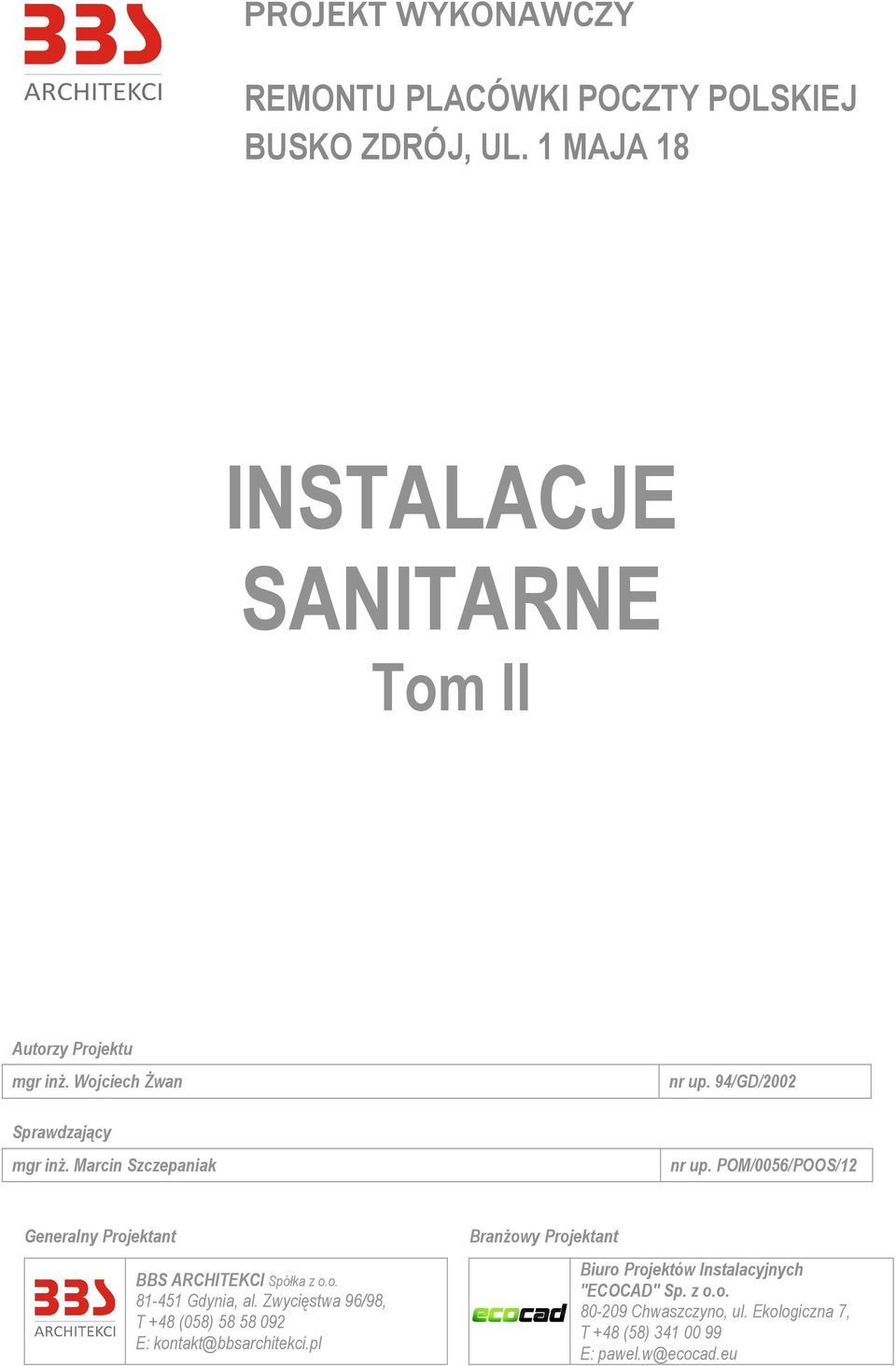

1 PROJEKT WYKONAWCZY REMONTU PLACÓWKI POCZTY POLSKIEJ BUSKO ZDRÓJ, UL. 1 MAJA 18 INSTALACJE SANITARNE Tom II Autorzy Projektu mgr inż. Wojciech Żwan nr up. 94/GD/00 Sprawdzający mgr inż. Marcin Szczepaniak nr up. POM/0056/POOS/1 Generalny Projektant BBS ARCHITEKCI Spółka z o.o Gdynia, al. Zwycięstwa 96/98, T +48 (058) E: kontakt@bbsarchitekci.pl Branżowy Projektant Biuro Projektów Instalacyjnych "ECOCAD" Sp. z o.o Chwaszczyno, ul. Ekologiczna 7, T +48 (58) E: pawel.w@ecocad.eu

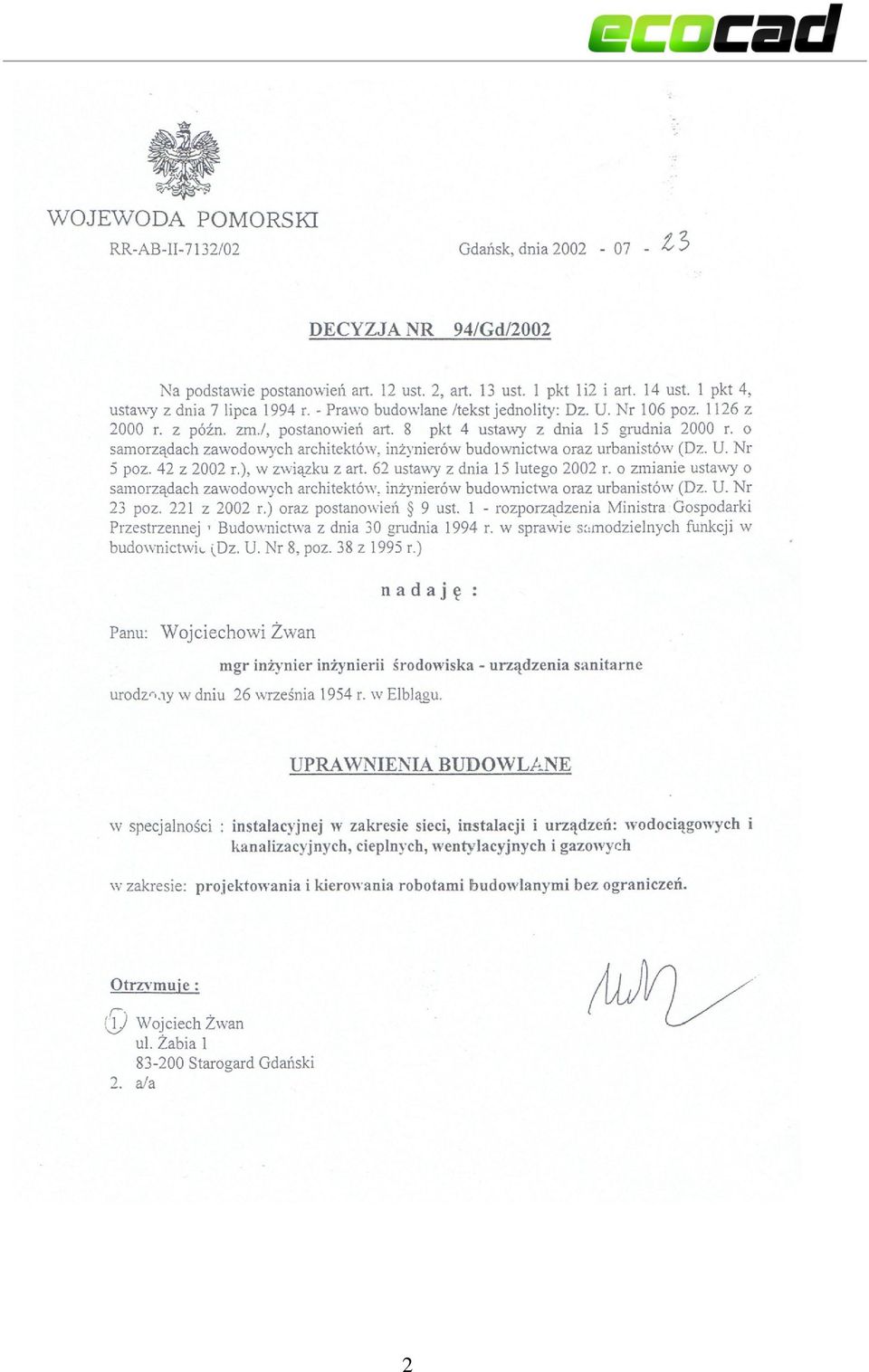

2

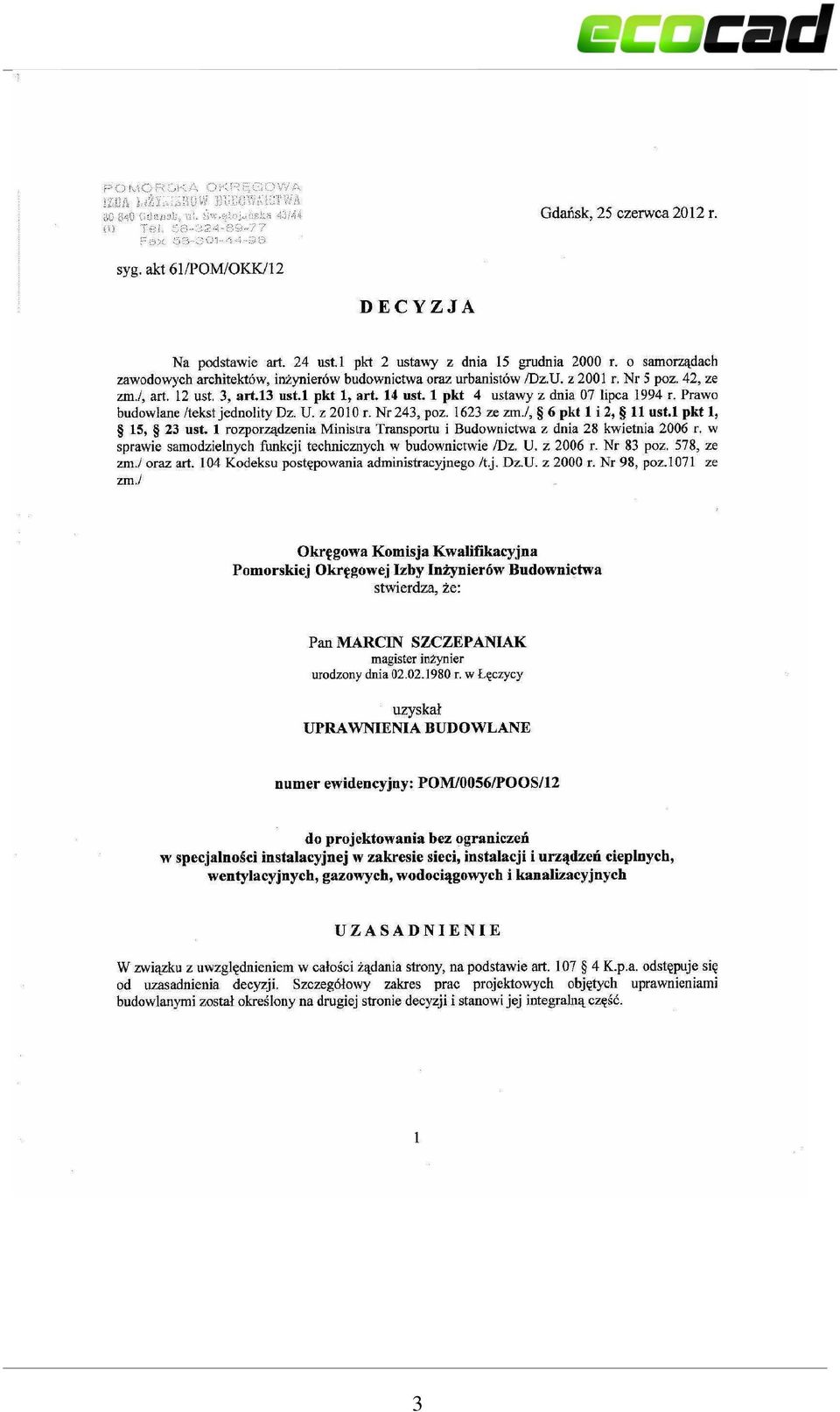

3

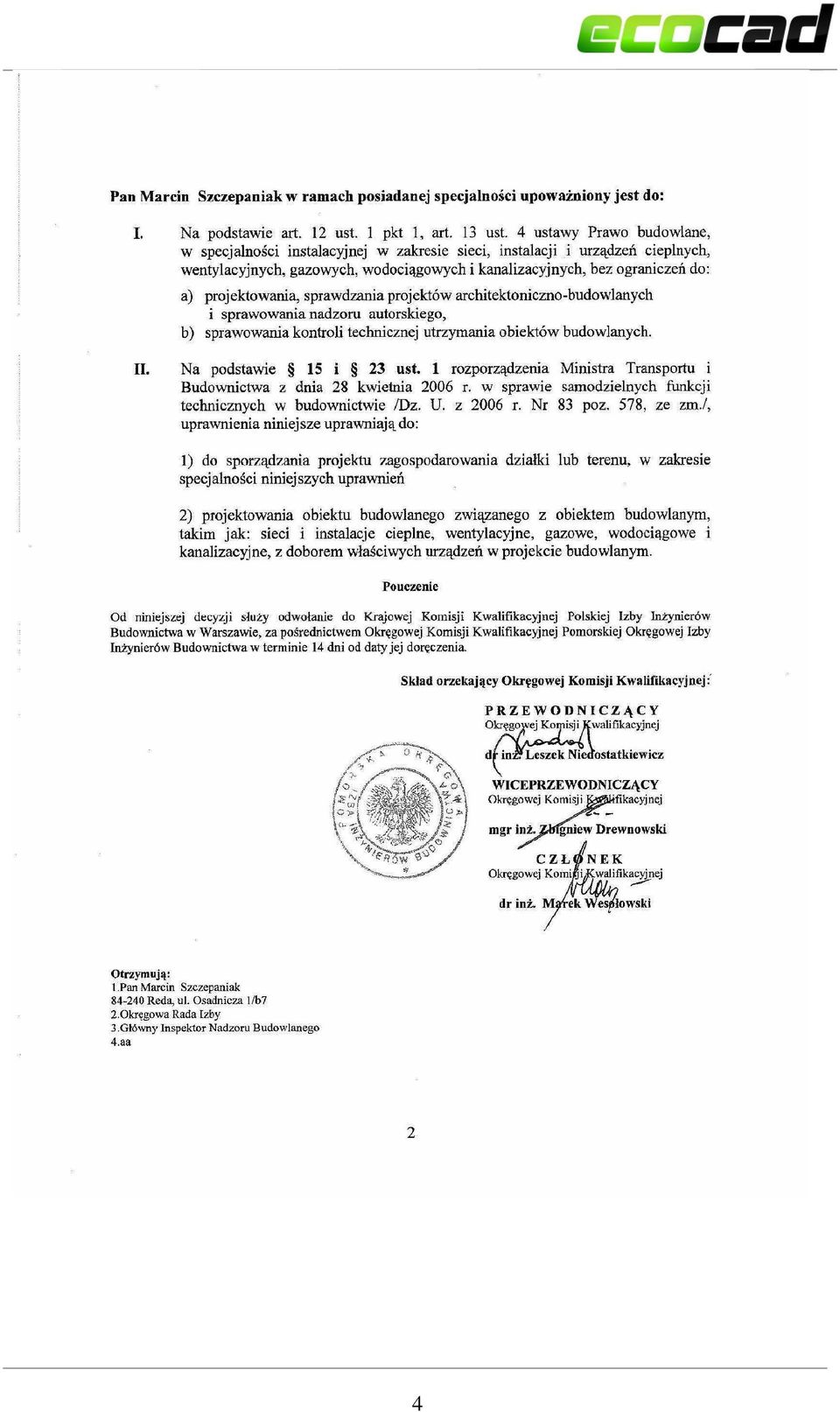

4 4

5 5

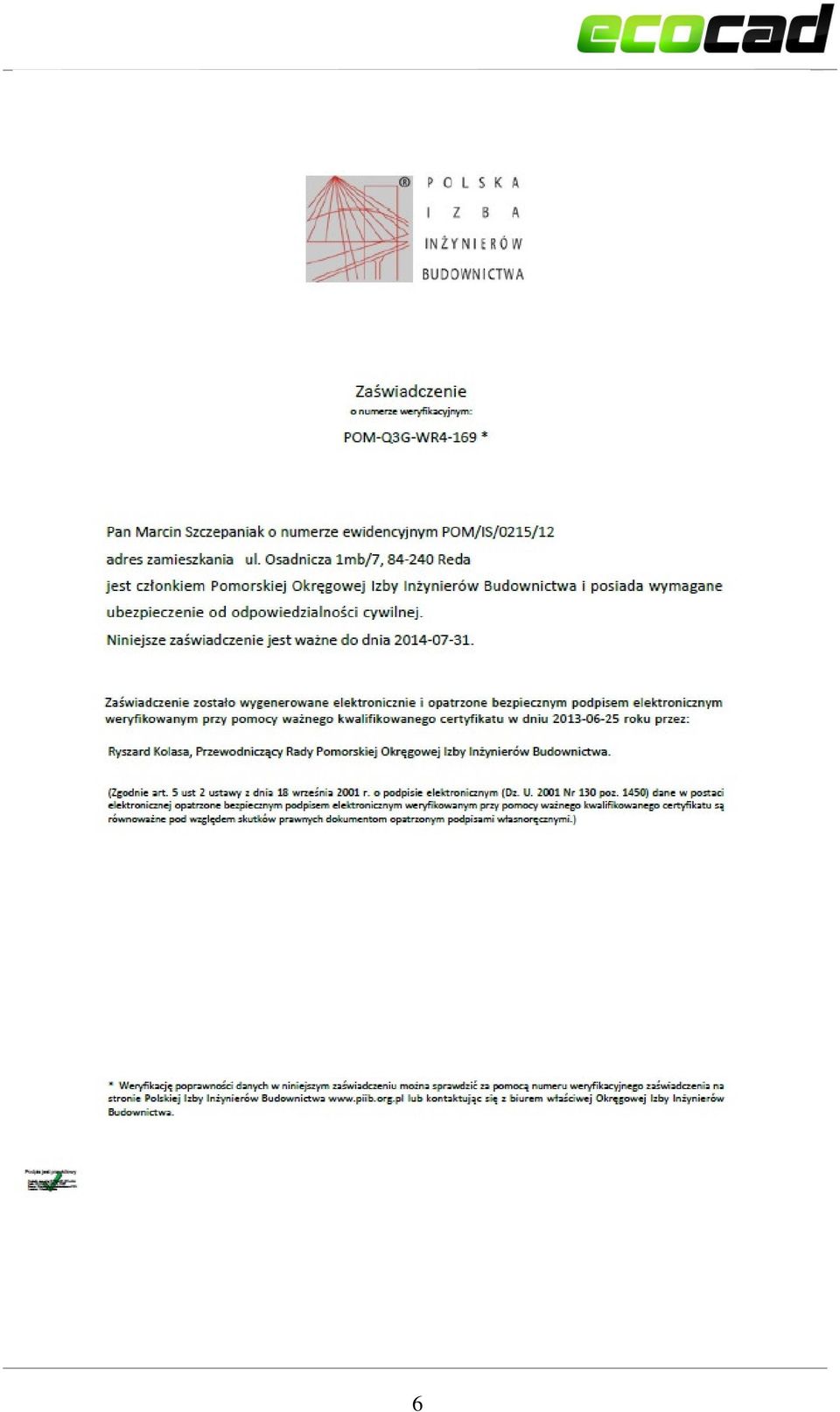

6 6

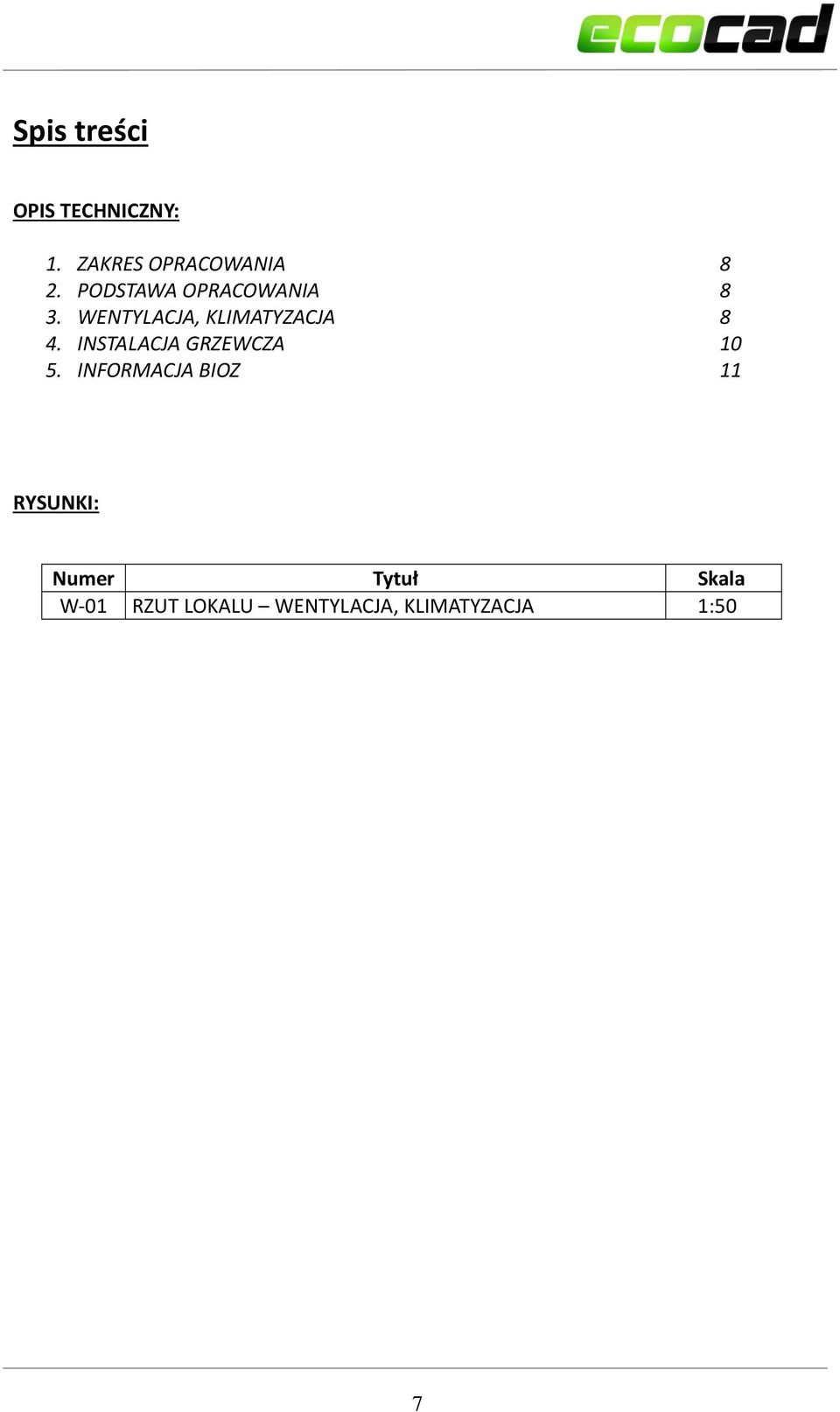

7 Spis treści OPIS TECHNICZNY: 1. ZAKRES OPRACOWANIA 8. PODSTAWA OPRACOWANIA 8. WENTYLACJA, KLIMATYZACJA 8 4. INSTALACJA GRZEWCZA INFORMACJA BIOZ 11 RYSUNKI: Numer Tytuł Skala W01 RZUT LOKALU WENTYLACJA, KLIMATYZACJA 1:50 7

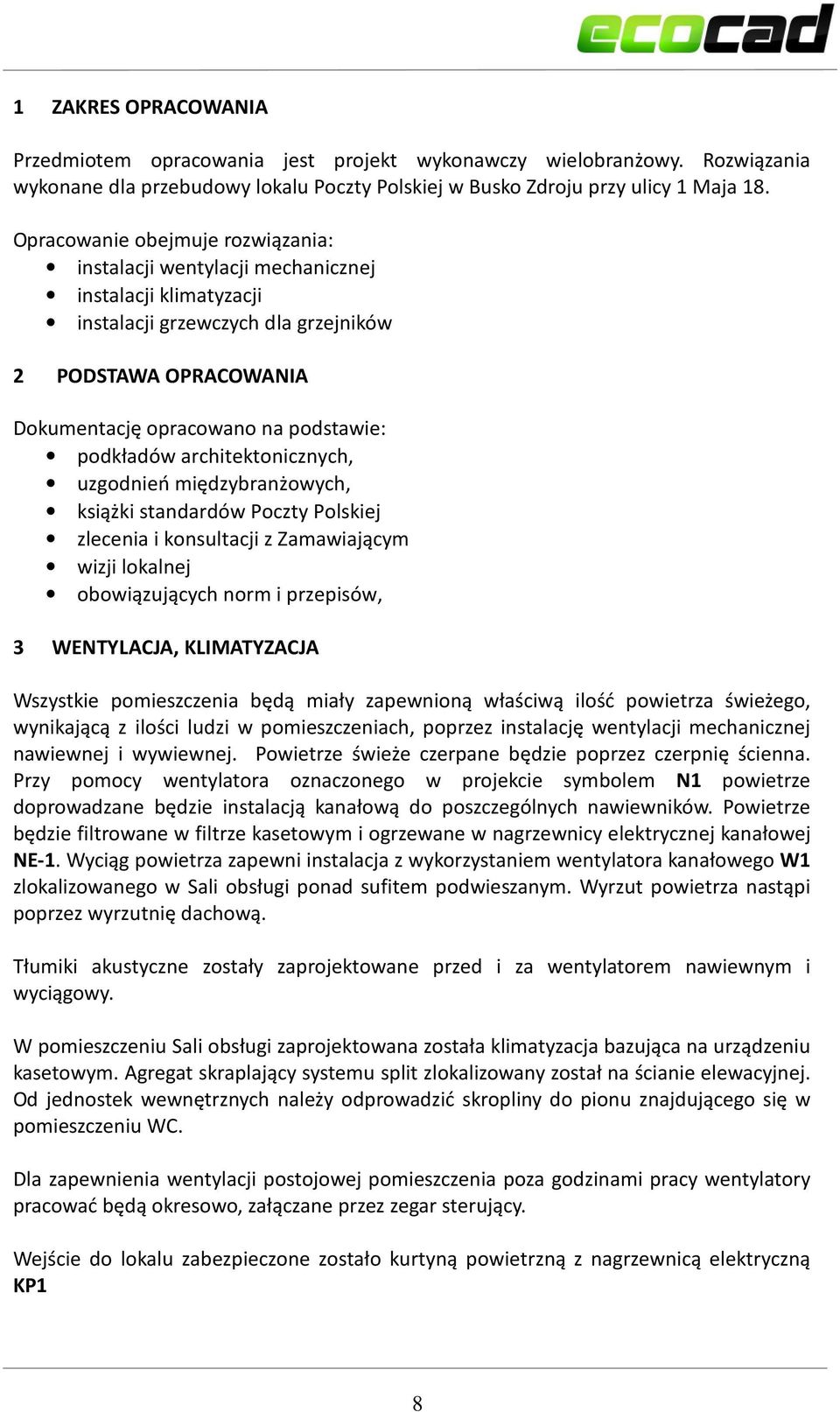

8 1 ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wykonawczy wielobranżowy. Rozwiązania wykonane dla przebudowy lokalu Poczty Polskiej w Busko Zdroju przy ulicy 1 Maja 18. Opracowanie obejmuje rozwiązania: instalacji wentylacji mechanicznej instalacji klimatyzacji instalacji grzewczych dla grzejników PODSTAWA OPRACOWANIA Dokumentację opracowano na podstawie: podkładów architektonicznych, uzgodnień międzybranżowych, książki standardów Poczty Polskiej zlecenia i konsultacji z Zamawiającym wizji lokalnej obowiązujących norm i przepisów, WENTYLACJA, KLIMATYZACJA Wszystkie pomieszczenia będą miały zapewnioną właściwą ilość powietrza świeżego, wynikającą z ilości ludzi w pomieszczeniach, poprzez instalację wentylacji mechanicznej nawiewnej i wywiewnej. Powietrze świeże czerpane będzie poprzez czerpnię ścienna. Przy pomocy wentylatora oznaczonego w projekcie symbolem N1 powietrze doprowadzane będzie instalacją kanałową do poszczególnych nawiewników. Powietrze będzie filtrowane w filtrze kasetowym i ogrzewane w nagrzewnicy elektrycznej kanałowej NE1. Wyciąg powietrza zapewni instalacja z wykorzystaniem wentylatora kanałowego W1 zlokalizowanego w Sali obsługi ponad sufitem podwieszanym. Wyrzut powietrza nastąpi poprzez wyrzutnię dachową. Tłumiki akustyczne zostały zaprojektowane przed i za wentylatorem nawiewnym i wyciągowy. W pomieszczeniu Sali obsługi zaprojektowana została klimatyzacja bazująca na urządzeniu kasetowym. Agregat skraplający systemu split zlokalizowany został na ścianie elewacyjnej. Od należy odprowadzić skropliny do pionu znajdującego się w pomieszczeniu WC. Dla zapewnienia wentylacji postojowej pomieszczenia poza godzinami pracy wentylatory pracować będą okresowo, załączane przez zegar sterujący. Wejście do lokalu zabezpieczone zostało kurtyną powietrzną z nagrzewnicą elektryczną KP1 8

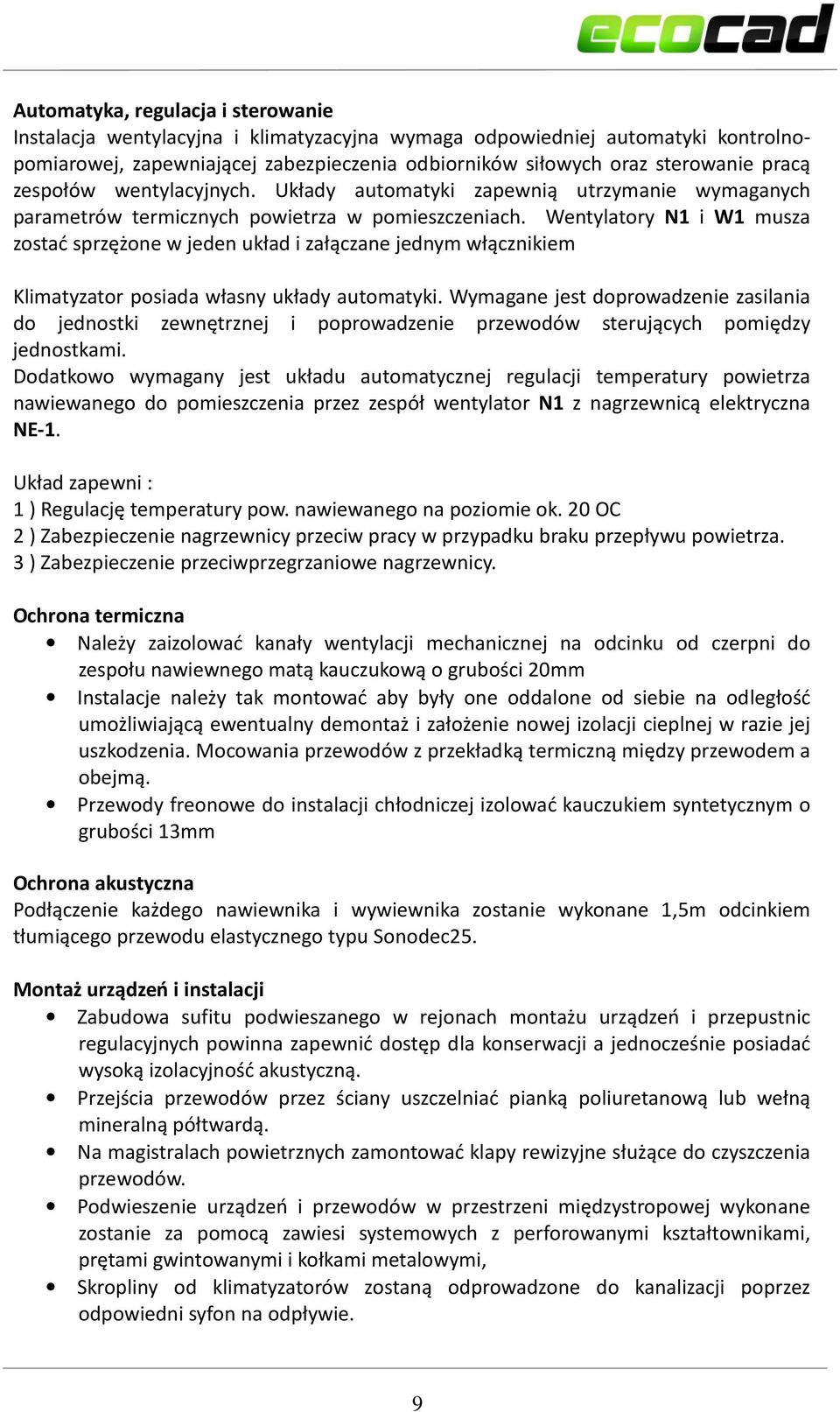

9 Automatyka, regulacja i sterowanie Instalacja wentylacyjna i klimatyzacyjna wymaga odpowiedniej automatyki kontrolnopomiarowej, zapewniającej zabezpieczenia odbiorników siłowych oraz sterowanie pracą zespołów wentylacyjnych. Układy automatyki zapewnią utrzymanie wymaganych parametrów termicznych powietrza w pomieszczeniach. Wentylatory N1 i W1 musza zostać sprzężone w jeden układ i załączane jednym włącznikiem Klimatyzator posiada własny układy automatyki. Wymagane jest doprowadzenie zasilania do jednostki zewnętrznej i poprowadzenie przewodów sterujących pomiędzy jednostkami. Dodatkowo wymagany jest układu automatycznej regulacji temperatury powietrza nawiewanego do pomieszczenia przez zespół wentylator N1 z nagrzewnicą elektryczna NE1. Układ zapewni : 1 ) Regulację temperatury pow. nawiewanego na poziomie ok. 0 OC ) Zabezpieczenie nagrzewnicy przeciw pracy w przypadku braku przepływu powietrza. ) Zabezpieczenie przeciwprzegrzaniowe nagrzewnicy. Ochrona termiczna Należy zaizolować kanały wentylacji mechanicznej na odcinku od czerpni do zespołu nawiewnego matą kauczukową o grubości 0mm Instalacje należy tak montować aby były one oddalone od siebie na odległość umożliwiającą ewentualny demontaż i założenie nowej izolacji cieplnej w razie jej uszkodzenia. Mocowania przewodów z przekładką termiczną między przewodem a obejmą. Przewody freonowe do instalacji chłodniczej izolować kauczukiem syntetycznym o grubości 1mm Ochrona akustyczna Podłączenie każdego nawiewnika i wywiewnika zostanie wykonane 1,5m odcinkiem tłumiącego przewodu elastycznego typu Sonodec5. Montaż urządzeń i instalacji Zabudowa sufitu podwieszanego w rejonach montażu urządzeń i przepustnic regulacyjnych powinna zapewnić dostęp dla konserwacji a jednocześnie posiadać wysoką izolacyjność akustyczną. Przejścia przewodów przez ściany uszczelniać pianką poliuretanową lub wełną mineralną półtwardą. Na magistralach powietrznych zamontować klapy rewizyjne służące do czyszczenia przewodów. Podwieszenie urządzeń i przewodów w przestrzeni międzystropowej wykonane zostanie za pomocą zawiesi systemowych z perforowanymi kształtownikami, prętami gwintowanymi i kołkami metalowymi, Skropliny od klimatyzatorów zostaną odprowadzone do kanalizacji poprzez odpowiedni syfon na odpływie. 9

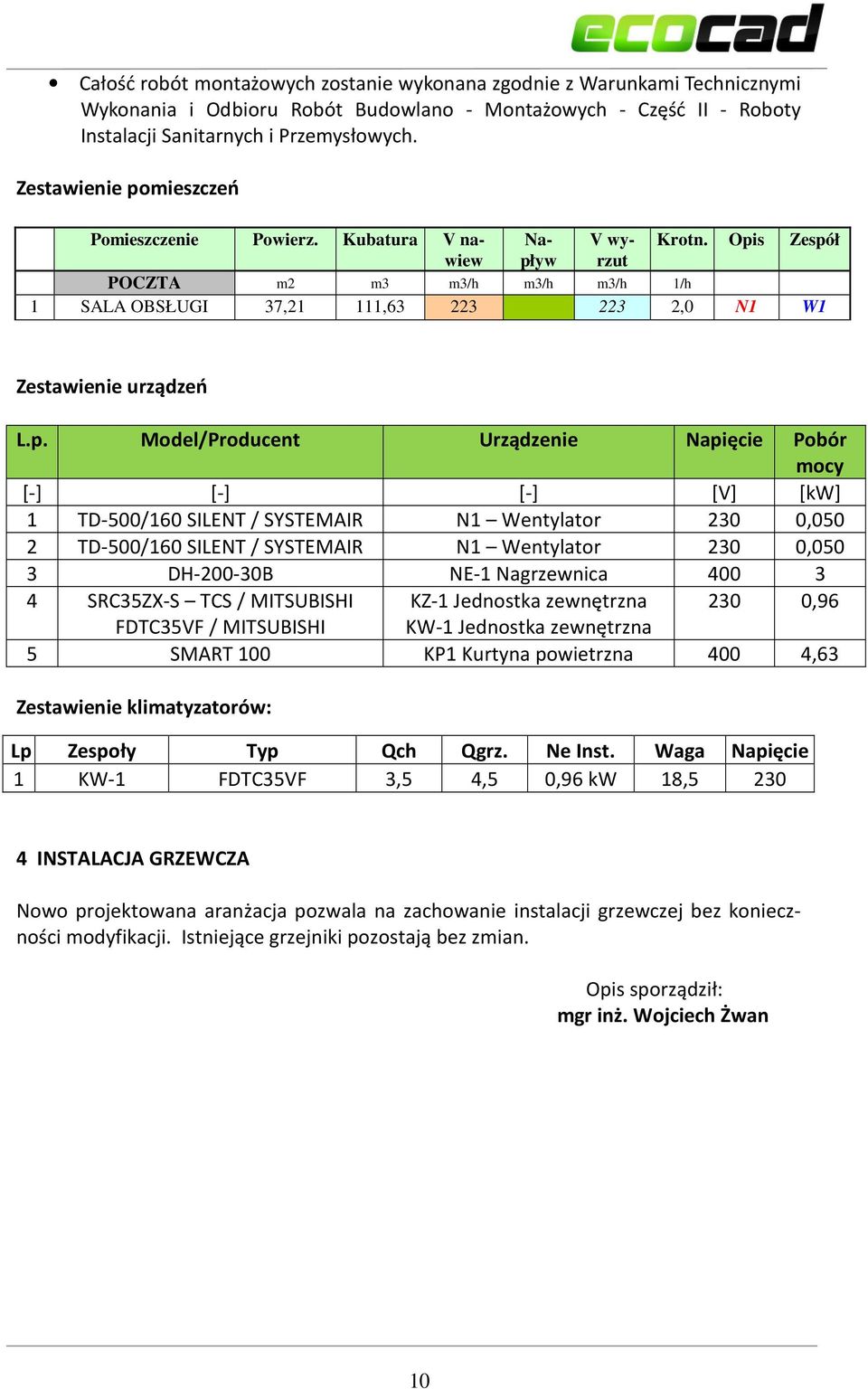

10 Całość robót montażowych zostanie wykonana zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych Część II Roboty Instalacji Sanitarnych i Przemysłowych. Zestawienie pomieszczeń Pomieszczenie Powierz. Kubatura V nawiepłyrzut Na V wy Krotn. Opis Zespół POCZTA m m m/h m/h m/h 1/h 1 SALA OBSŁUGI 7,1 111,6,0 N1 W1 Zestawienie urządzeń L.p. Model/Producent Urządzenie Napięcie Pobór mocy [] [] [] [V] [kw] 1 TD500/160 SILENT / SYSTEMAIR N1 Wentylator 0 0,050 TD500/160 SILENT / SYSTEMAIR N1 Wentylator 0 0,050 DH000B NE1 Nagrzewnica SRC5ZXS TCS / MITSUBISHI KZ1 Jednostka zewnętrzna 0 0,96 FDTC5VF / MITSUBISHI KW1 Jednostka zewnętrzna 5 SMART 100 KP1 Kurtyna powietrzna 400 4,6 Zestawienie klimatyzatorów: Lp Zespoły Typ Qch Qgrz. Ne Inst. Waga Napięcie 1 KW1 FDTC5VF,5 4,5 0,96 kw 18,5 0 4 INSTALACJA GRZEWCZA Nowo projektowana aranżacja pozwala na zachowanie instalacji grzewczej bez konieczności modyfikacji. Istniejące grzejniki pozostają bez zmian. Opis sporządził: mgr inż. Wojciech Żwan 10

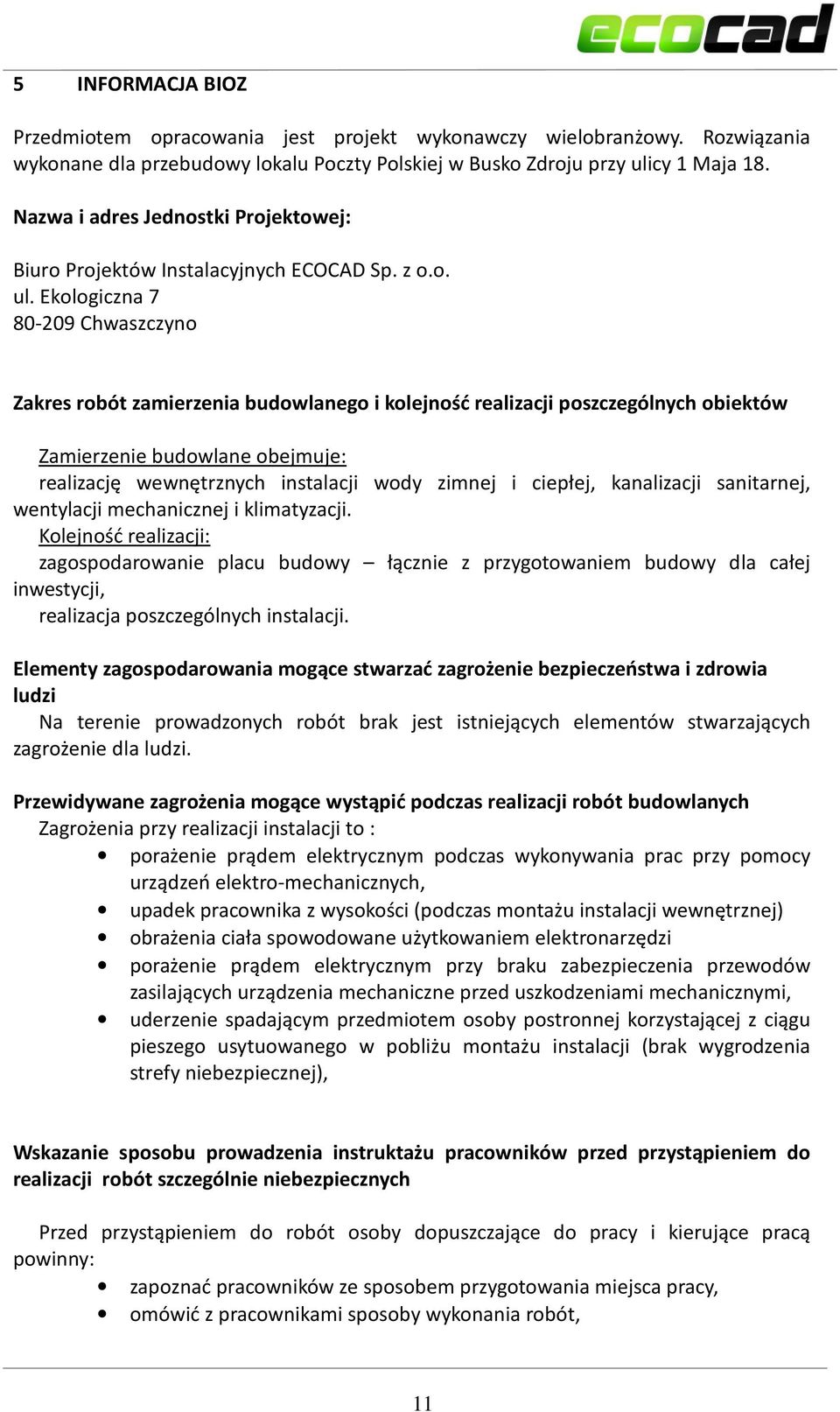

11 5 INFORMACJA BIOZ Przedmiotem opracowania jest projekt wykonawczy wielobranżowy. Rozwiązania wykonane dla przebudowy lokalu Poczty Polskiej w Busko Zdroju przy ulicy 1 Maja 18. Nazwa i adres Jednostki Projektowej: Biuro Projektów Instalacyjnych ECOCAD Sp. z o.o. ul. Ekologiczna Chwaszczyno Zakres robót zamierzenia budowlanego i kolejność realizacji poszczególnych obiektów Zamierzenie budowlane obejmuje: realizację wewnętrznych instalacji wody zimnej i ciepłej, kanalizacji sanitarnej, wentylacji mechanicznej i klimatyzacji. Kolejność realizacji: zagospodarowanie placu budowy łącznie z przygotowaniem budowy dla całej inwestycji, realizacja poszczególnych instalacji. Elementy zagospodarowania mogące stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie prowadzonych robót brak jest istniejących elementów stwarzających zagrożenie dla ludzi. Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych Zagrożenia przy realizacji instalacji to : porażenie prądem elektrycznym podczas wykonywania prac przy pomocy urządzeń elektromechanicznych, upadek pracownika z wysokości (podczas montażu instalacji wewnętrznej) obrażenia ciała spowodowane użytkowaniem elektronarzędzi porażenie prądem elektrycznym przy braku zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami mechanicznymi, uderzenie spadającym przedmiotem osoby postronnej korzystającej z ciągu pieszego usytuowanego w pobliżu montażu instalacji (brak wygrodzenia strefy niebezpiecznej), Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do robót osoby dopuszczające do pracy i kierujące pracą powinny: zapoznać pracowników ze sposobem przygotowania miejsca pracy, omówić z pracownikami sposoby wykonania robót, 11

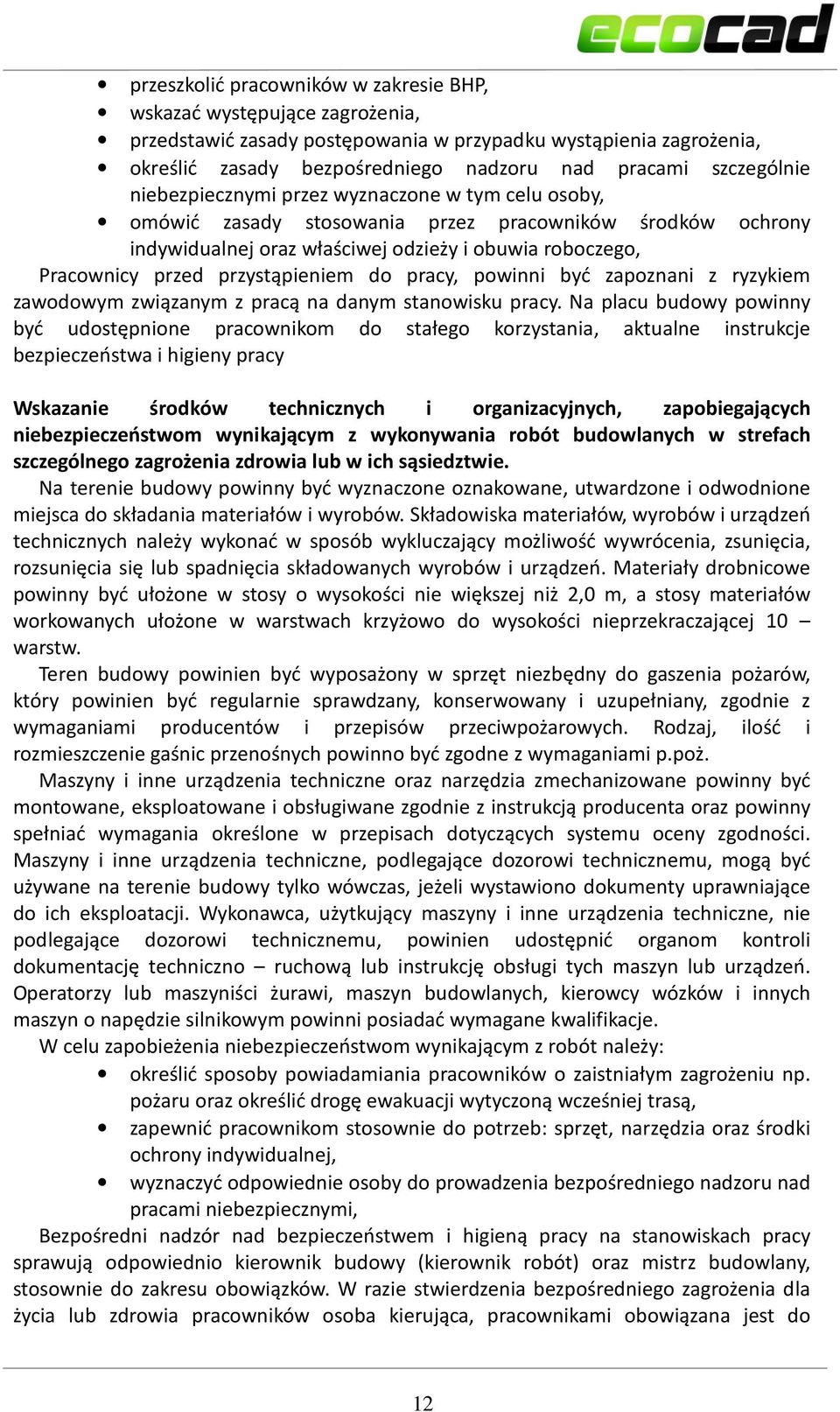

12 przeszkolić pracowników w zakresie BHP, wskazać występujące zagrożenia, przedstawić zasady postępowania w przypadku wystąpienia zagrożenia, określić zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby, omówić zasady stosowania przez pracowników środków ochrony indywidualnej oraz właściwej odzieży i obuwia roboczego, Pracownicy przed przystąpieniem do pracy, powinni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie. Na terenie budowy powinny być wyznaczone oznakowane, utwardzone i odwodnione miejsca do składania materiałów i wyrobów. Składowiska materiałów, wyrobów i urządzeń technicznych należy wykonać w sposób wykluczający możliwość wywrócenia, zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i urządzeń. Materiały drobnicowe powinny być ułożone w stosy o wysokości nie większej niż,0 m, a stosy materiałów workowanych ułożone w warstwach krzyżowo do wysokości nieprzekraczającej 10 warstw. Teren budowy powinien być wyposażony w sprzęt niezbędny do gaszenia pożarów, który powinien być regularnie sprawdzany, konserwowany i uzupełniany, zgodnie z wymaganiami producentów i przepisów przeciwpożarowych. Rodzaj, ilość i rozmieszczenie gaśnic przenośnych powinno być zgodne z wymaganiami p.poż. Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane zgodnie z instrukcją producenta oraz powinny spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności. Maszyny i inne urządzenia techniczne, podlegające dozorowi technicznemu, mogą być używane na terenie budowy tylko wówczas, jeżeli wystawiono dokumenty uprawniające do ich eksploatacji. Wykonawca, użytkujący maszyny i inne urządzenia techniczne, nie podlegające dozorowi technicznemu, powinien udostępnić organom kontroli dokumentację techniczno ruchową lub instrukcję obsługi tych maszyn lub urządzeń. Operatorzy lub maszyniści żurawi, maszyn budowlanych, kierowcy wózków i innych maszyn o napędzie silnikowym powinni posiadać wymagane kwalifikacje. W celu zapobieżenia niebezpieczeństwom wynikającym z robót należy: określić sposoby powiadamiania pracowników o zaistniałym zagrożeniu np. pożaru oraz określić drogę ewakuacji wytyczoną wcześniej trasą, zapewnić pracownikom stosownie do potrzeb: sprzęt, narzędzia oraz środki ochrony indywidualnej, wyznaczyć odpowiednie osoby do prowadzenia bezpośredniego nadzoru nad pracami niebezpiecznymi, Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. W razie stwierdzenia bezpośredniego zagrożenia dla życia lub zdrowia pracowników osoba kierująca, pracownikami obowiązana jest do 1

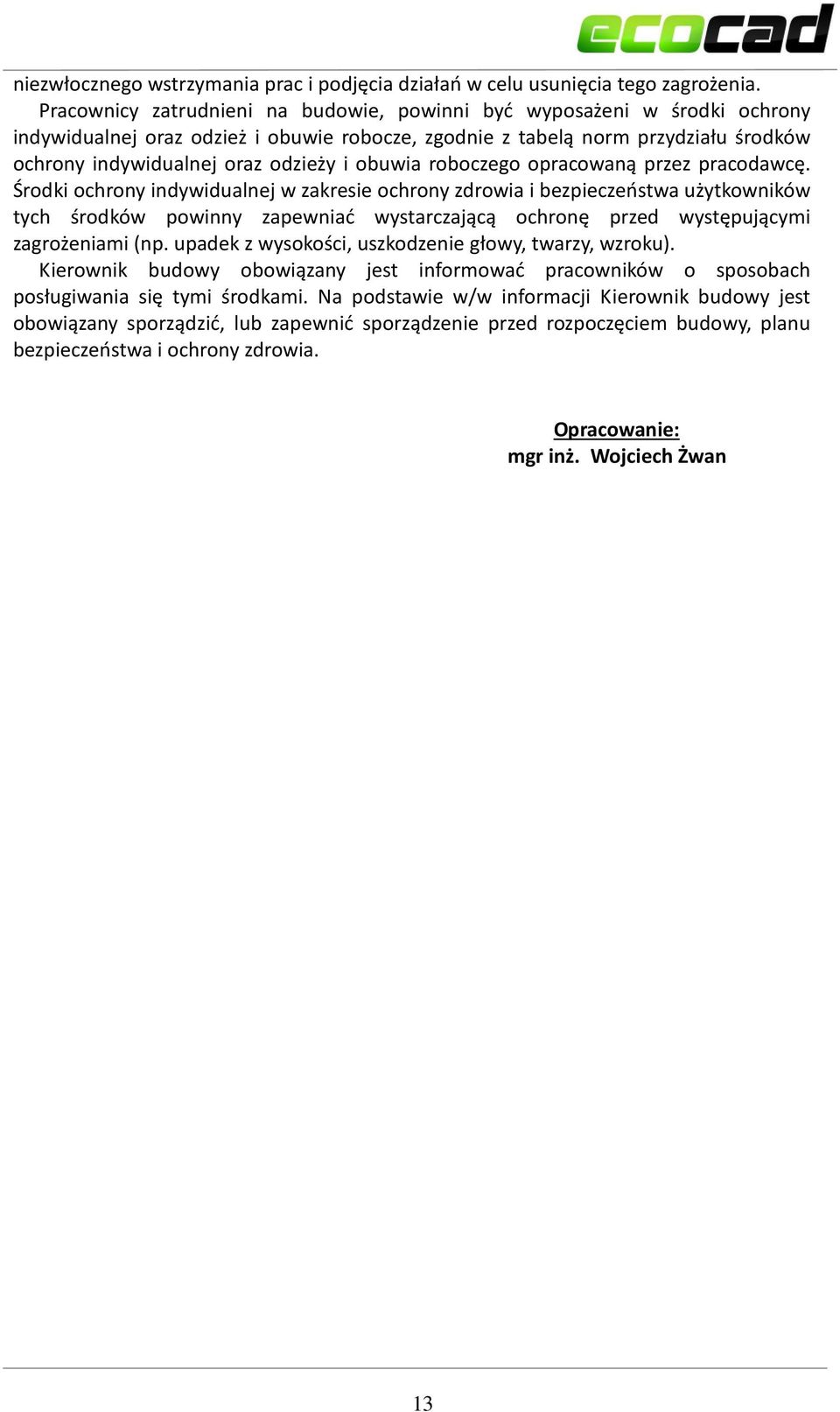

13 niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagrożenia. Pracownicy zatrudnieni na budowie, powinni być wyposażeni w środki ochrony indywidualnej oraz odzież i obuwie robocze, zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieży i obuwia roboczego opracowaną przez pracodawcę. Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa użytkowników tych środków powinny zapewniać wystarczającą ochronę przed występującymi zagrożeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku). Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami. Na podstawie w/w informacji Kierownik budowy jest obowiązany sporządzić, lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia. Opracowanie: mgr inż. Wojciech Żwan 1

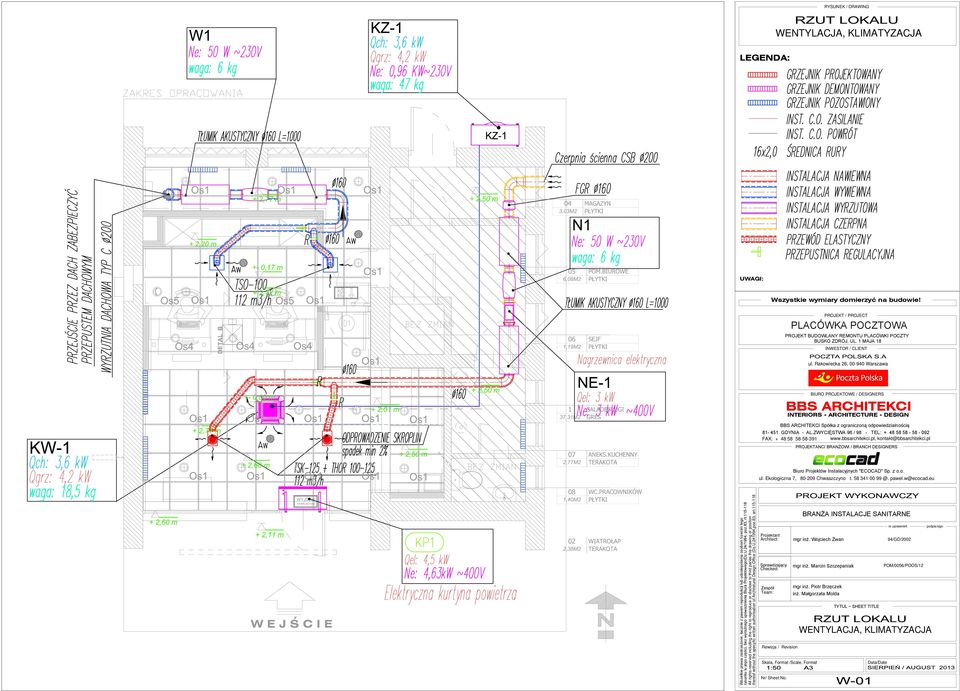

14 RYSUNEK / DRAWING WENTYLACJA, KLIMATYZACJA LEGENDA: UWAGI: Wszystkie wymiary domierzyć na budowie! PROJEKT / PROJECT PLACÓWKA POCZTOWA PROJEKT BUDOWLANY REMONTU PLACÓWKI POCZTY BUSKO ZDRÓJ, UL. 1 MAJA 18 INWESTOR / CLIENT ul. Rakowiecka 6, Warszawa BIURO PROJEKTOWE / DESIGNERS BBS ARCHITEKCI INTERIORS ARCHITECTURE DESIGN BBS ARCHITEKCI Spółka z ograniczoną odpowiedzialnością GDYNIA AL.ZWYCIĘSTWA 96 / 98 TEL: FAX: kontakt@bbsarchitekci.pl PROJEKTANCI BRANŻOWI / BRANCH DESIGNERS Biuro Projektów Instalacyjnych "ECOCAD" Sp. z o.o. ul. Ekologiczna 7, 8009 Chwaszczyno t pawel.w@ecocad.eu Wszelkie prawa zastrzeżone, łacznie z pawem reprodukcji lub udostepniania osobom trzecim tego rysunku lu jego części, bez wyraźnego upoważnienia Biura Projektowego(Dz.U.4/1994, poz.8, rt All rights reserved including the right to reproduce or disclose to third paries this drawing or position thereof without the specyfic written authorisation of Architetural Design Office (Dz.U.41994,poz.8, art Projektant Architect: Sprawdzający Checked: Zespół Team: Rewizja / Revision Skala, Format /Scale, Format Nr/ Sheet No. BRANŻA INSTALACJE SANITARNE mgr inż. Wojciech Żwan mgr inż. Marcin Szczepaniak mgr inż. Piotr Brzęczek inż. Małgorzata Molda TYTUL SHEET TITLE Data/Date nr uprawnień 94/GD/00 POM/0056/POOS/1 WENTYLACJA, KLIMATYZACJA podpis/sign

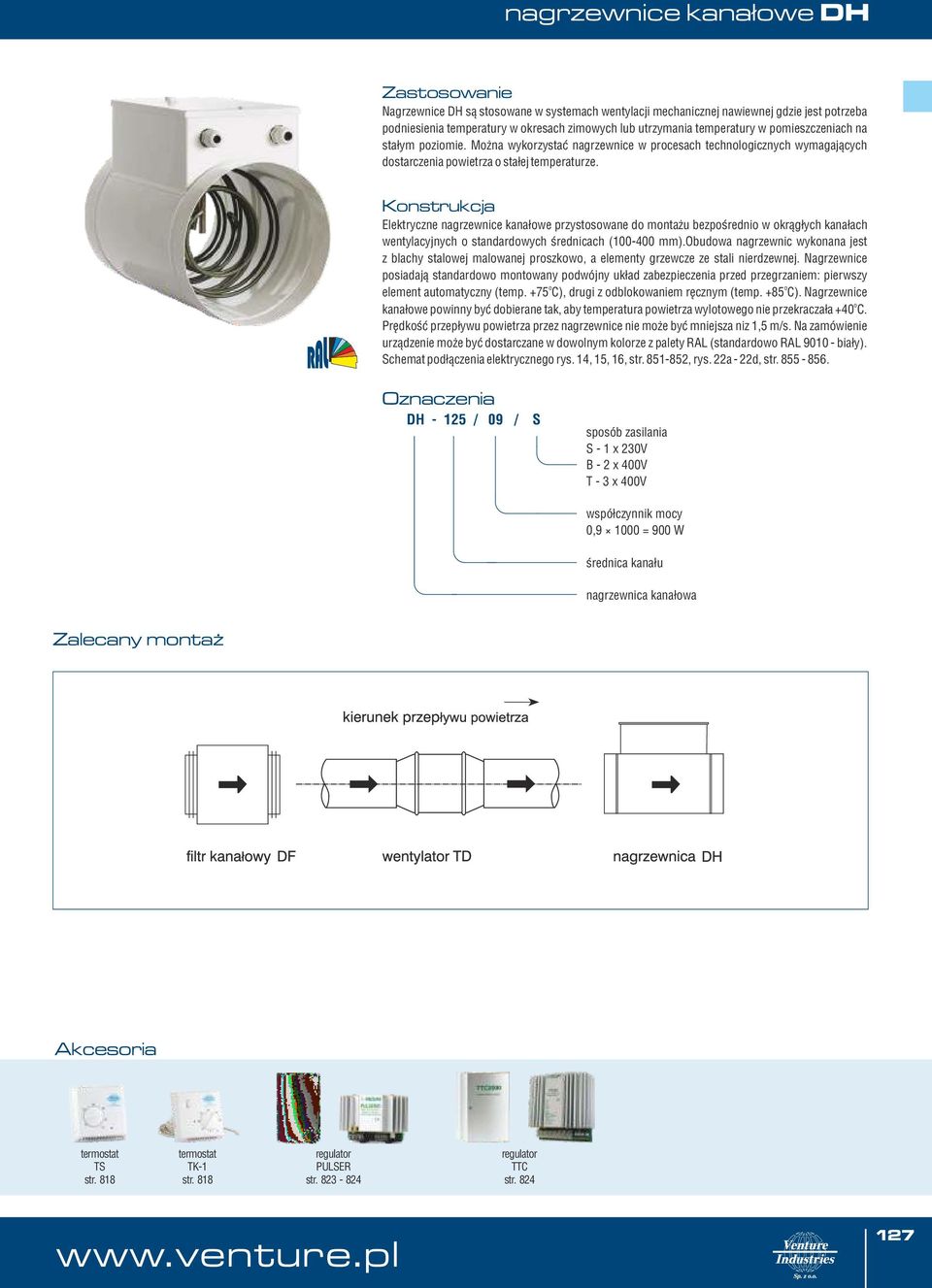

15 nagrzewnice kanałowe DH Zastosowanie Nagrzewnice DH są stosowane w systemach wentylacji mechanicznej nawiewnej gdzie jest potrzeba podniesienia temperatury w okresach zimowych lub utrzymania temperatury w pomieszczeniach na stałym poziomie. Można wykorzystać nagrzewnice w procesach technologicznych wymagających dostarczenia powietrza o stałej temperaturze. Konstrukcja Elektryczne nagrzewnice kanałowe przystosowane do montażu bezpośrednio w okrągłych kanałach wentylacyjnych o standardowych średnicach ( mm).obudowa nagrzewnic wykonana jest z blachy stalowej malowanej proszkowo, a elementy grzewcze ze stali nierdzewnej. Nagrzewnice posiadają standardowo montowany podwójny układ zabezpieczenia przed przegrzaniem: pierwszy o o element automatyczny (temp. +75 C), drugi z odblokowaniem ręcznym (temp. +85 C). Nagrzewnice o kanałowe powinny być dobierane tak, aby temperatura powietrza wylotowego nie przekraczała +40 C. Prędkość przepływu powietrza przez nagrzewnice nie może być mniejsza niz 1,5 m/s. Na zamówienie urządzenie może być dostarczane w dowolnym kolorze z palety RAL (standardowo RAL 9010 biały). Schemat podłączenia elektrycznego rys. 14, 15, 16, str , rys. a d, str Oznaczenia DH 15 / 09 / S sposób zasilania S 1 x 0V B x 400V T x 400V współczynnik mocy 0, = 900 W średnica kanału nagrzewnica kanałowa Zalecany montaż Akcesoria termostat termostat regulator regulator TS TK1 PULSER TTC str. 818 str. 818 str str

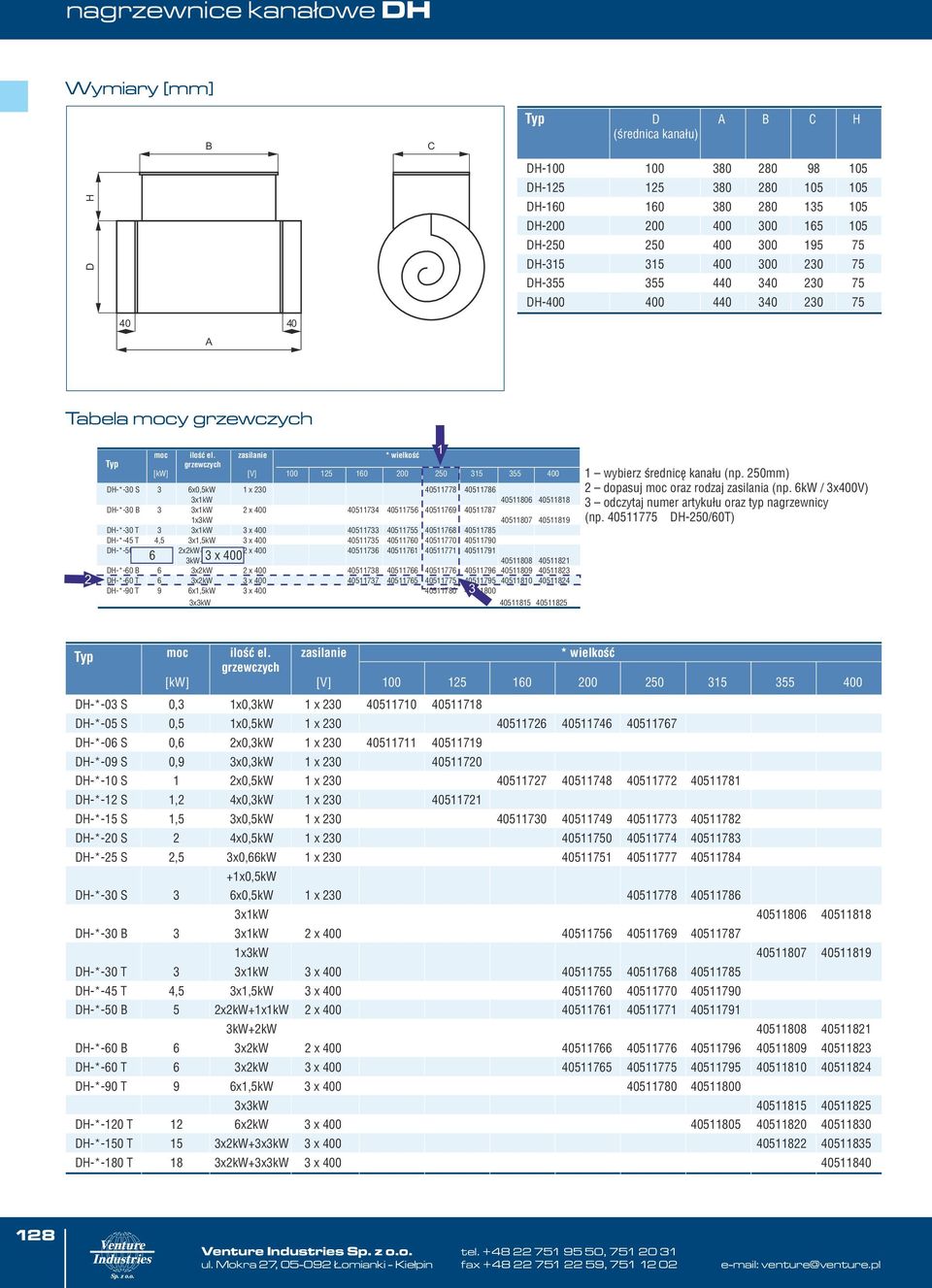

16 nagrzewnice kanałowe DH Wymiary [mm] B C Typ D A B C H (średnica kanału) D H DH DH DH DH DH DH DH DH A Tabela mocy grzewczych Typ moc ilość el. zasilanie * wielkość grzewczych [kw] [V] DH*0 S 6x0,5kW 1 x x1kw DH*0 B x1kw x xkW DH*0 T x1kw x DH*45 T 4,5 x1,5kw x DH*50 B 5 xkw+1x1kw x kw+kw x DH*60 B 6 xkw x DH*60 T 6 xkw x DH*90 T 9 6x1,5kW x xkw wybierz średnicę kanału (np. 50mm) dopasuj moc oraz rodzaj zasilania (np. 6kW / x400v) odczytaj numer artykułu oraz typ nagrzewnicy (np DH50/60T) Typ moc ilość el. zasilanie * wielkość grzewczych [kw] [V] DH*0 S 0, 1x0,kW 1 x DH*05 S 0,5 1x0,5kW 1 x DH*06 S 0,6 x0,kw 1 x DH*09 S 0,9 x0,kw 1 x DH*10 S 1 x0,5kw 1 x DH*1 S 1, 4x0,kW 1 x DH*15 S 1,5 x0,5kw 1 x DH*0 S 4x0,5kW 1 x DH*5 S,5 x0,66kw 1 x x0,5kW DH*0 S 6x0,5kW 1 x x1kw DH*0 B x1kw x xkW DH*0 T x1kw x DH*45 T 4,5 x1,5kw x DH*50 B 5 xkw+1x1kw x kw+kw DH*60 B 6 xkw x DH*60 T 6 xkw x DH*90 T 9 6x1,5kW x xkw DH*10 T 1 6xkW x DH*150 T 15 xkw+xkw x DH*180 T 18 xkw+xkw x Venture Industries Sp. z o.o. ul. Mokra 7, 0509 Łomianki Kiełpin tel , fax , venture@venture.pl

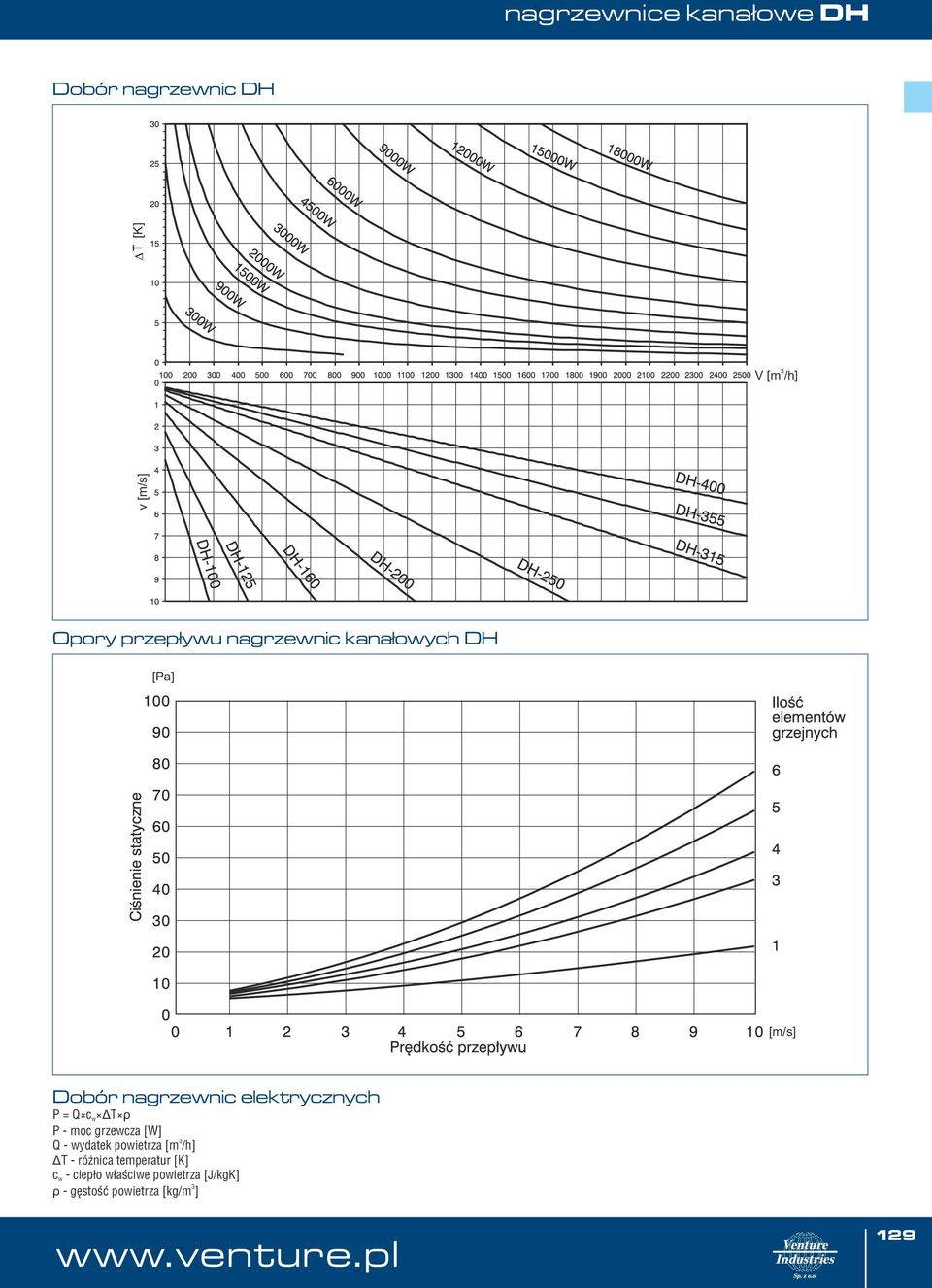

17 nagrzewnice kanałowe DH Dobór nagrzewnic DH v [m/s] [K] V [m /h] Opory przepływu nagrzewnic kanałowych DH [Pa] [m/s] Dobór nagrzewnic elektrycznych P = Q c w ΔT ρ P moc grzewcza [W] Q wydatek powietrza [m /h] ΔT różnica temperatur [K] c w ciepło właściwe powietrza [J/kgK] ρ gęstość powietrza [kg/m ] 19

18 SMART KURTYNY POWIETRZNE SMART 71 ZASTOSOWANIE Kurtyny powietrzne służą do ochrony przed niekontrolowanym napływem powietrza zewnętrznego przez drzwi lub otwory budowlane w takich obiektach jak: galerie handlowe i supermarkety; restauracje, bary; budynki użyteczności publicznej, urzędy; hotele, banki; szpitale, apteki; magazyny itp. Przystosowane są do czerpania i podgrzewania powietrza z wewnątrz pomieszczenia. Mogą być również stosowane bez podgrzewania powietrza jako tzw. kurtyny zimne. Kurtyny przeznaczone są do stosowania w drzwiach i otworach budowlanych o wysokościach ~,5m. Przeznaczone są w zasadzie do umieszczania nad drzwiami ale możliwa jest ich praca także jako kurtyny pionowe. Możliwe jest umieszczanie kurtyn obok siebie, tak aby łączna ich długość była zbliżona do szerokości drzwi. KURTYNY POWIETRZNE OPIS URZĄDZENIA Kurtyny składają się z: obudowy z blachy stalowej ze szczeliną nawiewną i z bocznymi ściankami z tworzywa; nagrzewnicy wodnej lub elektrycznej; wentylatora o poprzecznym przepływie powietrza. Kurtyny wykonywane są w dwóch długościach 100 i 15cm. WARUNKI PRACY 0 Nagrzewnice wodne zasilane są wodą o temperaturze 110/70 C lub niższej i ciśnieniu do 1MPa. Zasilanie elektryczne kurtyn z nagrzewnicami wodnymi i zimnych jest jednofazowe 1~0V/50Hz, natomiast kurtyn z nagrzewnicami elektrycznymi trójfazowe ~400V/50Hz (z wyjatkiem SMART100E). Nagrzewnice elektryczne posiadają zabezpieczenie przed przekroczeniem dopuszczalnej temperatury grzałek. OZNACZENIA Kurtyna powietrzna dla drzwi SMART 15 W Długość kurtyny Nagrzewnica 100; 15cm wodna (W); elektryczna (E); kurtyna zimna (Z) Wykonanie kurtyn o długości 100 cm z nagrzewnicami jednofazowymi należy dodatkowo zaznaczyć w zamówieniu.

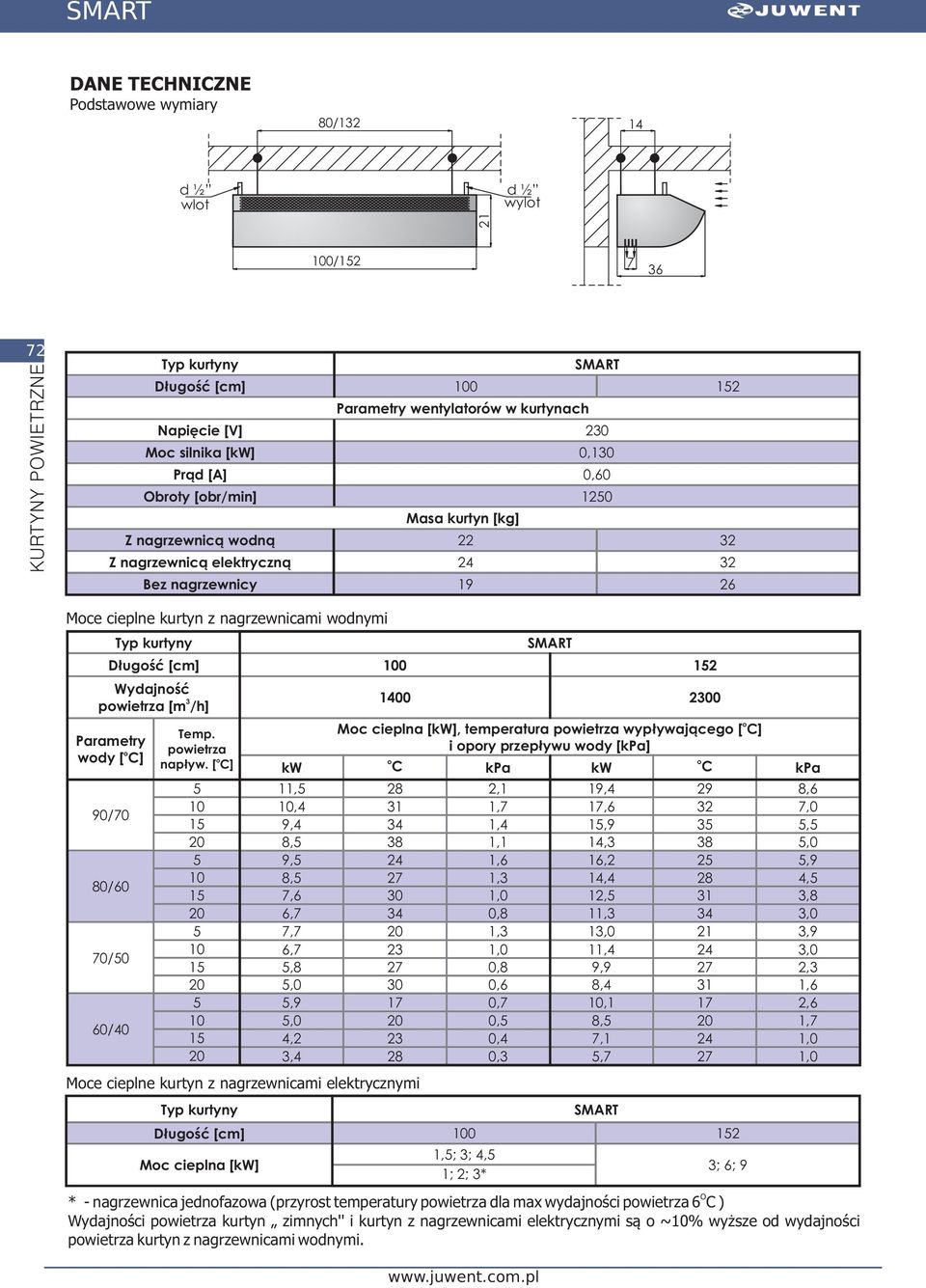

19 SMART DANE TECHNICZNE Podstawowe wymiary 80/1 14 d ½ wlot 1 d ½ wylot 100/ KURTYNY POWIETRZNE Typ kurtyny SMART Długość [cm] Parametry wentylatorów w kurtynach Napięcie [V] 0 Moc silnika [kw] 0,10 Prąd [A] 0,60 Obroty [obr/min] 150 Masa kurtyn [kg] Z nagrzewnicą wodną Z nagrzewnicą elektryczną 4 Bez nagrzewnicy 19 6 Moce cieplne kurtyn z nagrzewnicami wodnymi Typ kurtyny Wydajność powietrza [m /h] ,5 8,1 19,4 9 8,6 10,4 1 1,7 17,6 7,0 9,4 4 1,4 15,9 5 5,5 8,5 8 1,1 14, 8 5,0 9,5 4 1,6 16, 5 5,9 8,5 7 1, 14,4 8 4,5 7,6 0 1,0 1,5 1,8 6,7 4 0,8 11, 4,0 7,7 0 1, 1,0 1,9 6,7 1,0 11,4 4,0 5,8 7 0,8 9,9 7, 5,0 0 0,6 8,4 1 1,6 5,9 17 0,7 10,1 17,6 5,0 0 0,5 8,5 0 1,7 4, 0,4 7,1 4 1,0,4 8 0, 5,7 7 1,0 1,5; ; 4,5 1; ; * SMART Długość [cm] Parametry o wody [ C] 90/70 80/60 70/50 60/40 Temp. powietrza o napływ. [ C] Typ kurtyny Długość [cm] Moc cieplna [kw] kw Moce cieplne kurtyn z nagrzewnicami elektrycznymi o Moc cieplna [kw], temperatura powietrza wypływającego [ C] i opory przepływu wody [kpa] o C o kpa kw C kpa SMART O * nagrzewnica jednofazowa (przyrost temperatury powietrza dla max wydajności powietrza 6 C ) Wydajności powietrza kurtyn zimnych'' i kurtyn z nagrzewnicami elektrycznymi są o ~10% wyższe od wydajności powietrza kurtyn z nagrzewnicami wodnymi. ; 6; 9

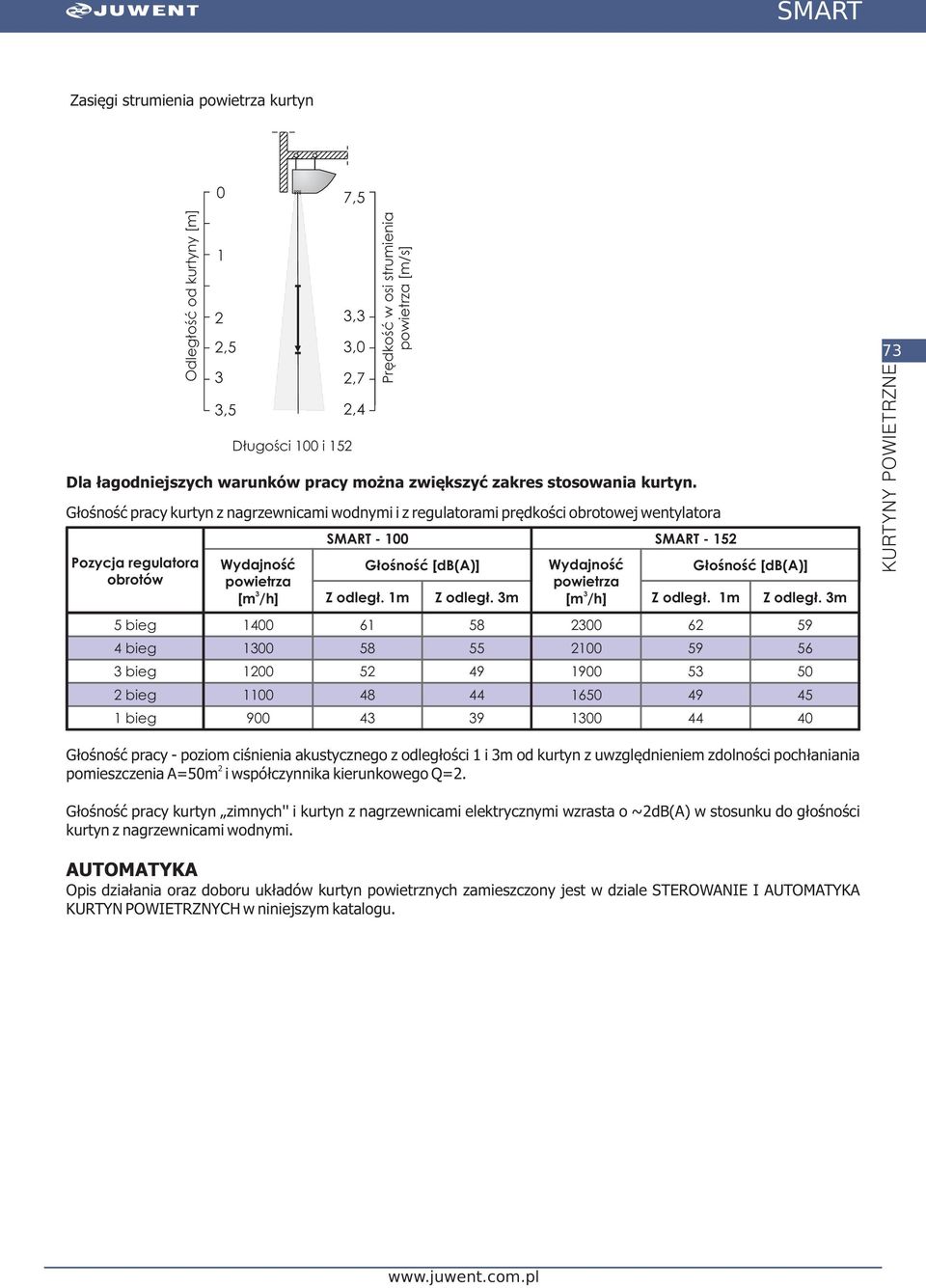

20 SMART Zasięgi strumienia powietrza kurtyn Odległość od kurtyny [m] 0 1 Długości 100 i 15 7,5,,0,7 Prędkość w osi strumienia powietrza [m/s] Głośność pracy kurtyn z nagrzewnicami wodnymi i z regulatorami prędkości obrotowej wentylatora Pozycja regulatora obrotów 5 bieg 4 bieg bieg bieg 1 bieg,5,5 Wydajność powietrza [m /h] ,4 Dla łagodniejszych warunków pracy można zwiększyć zakres stosowania kurtyn. SMART 100 SMART 15 Głośność [db(a)] Z odległ. 1m Z odległ. m Wydajność powietrza [m /h] Głośność [db(a)] Z odległ. 1m Z odległ. m KURTYNY POWIETRZNE Głośność pracy poziom ciśnienia akustycznego z odległości 1 i m od kurtyn z uwzględnieniem zdolności pochłaniania pomieszczenia A=50m i współczynnika kierunkowego Q=. Głośność pracy kurtyn zimnych'' i kurtyn z nagrzewnicami elektrycznymi wzrasta o ~db(a) w stosunku do głośności kurtyn z nagrzewnicami wodnymi. AUTOMATYKA Opis działania oraz doboru układów kurtyn powietrznych zamieszczony jest w dziale STEROWANIE I AUTOMATYKA KURTYN POWIETRZNYCH w niniejszym katalogu.

21 011 High Performance Air Conditioning seria SR Residential Air Conditioners System Inverter MultiSplit (RAC) 50Hz 11R0EA0

22 INWERTER MULTISPLIT System Inwerter MultiSplit System MultiSplit umożliwia pojedynczej jednostce zewnętrznej obsługę do 6 jednostek wewnętrznych, wybranych z dostępnych ośmiu typoszeregów, w zakresie od 6.0 kw do 1 kw. Klimatyzator ścienny ZJX, ZK, ZJ SRK Klimatyzator kanałowy SRR Klimatyzator kasetonowy z nawiewem 4stronnym FDTC Klimatyzator przypodłogowy SRF Klimatyzator podstropowy FDEN Klimatyzator kanałowy FDUM JEDNOSTKA ZEWNĘTRZNA SCM40ZJS, SCM45ZJS SCM50ZJS1, SCM60ZJS1 Ilość SCM71ZJS1, SCM80ZJS1 SCM100ZJS1, SCM15ZJS1 SCM40ZJS SCM45ZJS SCM50ZJS1 SCM60ZJS1 SCM71ZJS1 SCM80ZJS1 SCM100ZJS1 SCM15ZJS1 Min 4* 4* Max * W przypadku kombinacji SRKZJXS, SRK71ZKS, FDEN50VD można podłączyć tylko jednostki wewnętrzne. W przypadku SRK71ZKS+SRK71ZKS można podłączyć tylko jednostki wewnętrzne.

23 Jedne z najwyższych współczynników wydajności Nowe modele SCM40 ~ 80ZJS reprezentują najwyższy poziom COP (współczynnik wydajności) w branży, zarówno w odniesieniu do jednostek zewnętrznych, jak i wewnętrznych (seria SRK). W jednostkach zewnętrznych zastosowano najnowsze technologie: nowoczesne sprężarki sterowane inwerterem (kontrola wektorowa), specjalną konstrukcję żeber w kształcie litery M. Jednostki wewnętrzne najnowszej serii SRK stosować można uniwersalnie, zarówno w systemie split, jak i multisplit. EER w funkcji chłodzenia COP w funkcji ogrzewania Poprzedni Obecny A CLASS Poprzedni Obecny A CLASS PRZYŁĄCZA RUROWE Ograniczenia Maksymalna dopuszczalna długość rurociągu dla poszczególnych jednostek zewnętrznych oraz maksymalna dozwolona różnica wysokości dla jednostek zewnętrznych pokazane są w tabeli poniżej różnica wysokości długość rurociągu dla jednej jednostki wewnętrznej całkowita długość rurociągu dla najniższego punktu instalacji jedn. wewn. (A) dla najwyższego punktu instalacji jedn. wewn. (B) maks. różnica wys. pomiędzy jednostkami wewn. (C) dł. rurociągu bez konieczności doładow. czynnika chłodn. SCM40/45ZJS do 5 m do 0 m do 15 m do 15 m do 5 m 0 m SCM50/60ZJS1 do 5 m do 40 m do 15 m do 15 m do 5 m 40 m SCM71/80ZJS1 do 5 m do 70 m do 0 m do 0 m do 5 m 40 m SCM100/15ZJS1 do 5 m do 90 m do 0 m do 0 m do 5 m 50 m SCM40/45ZJS SCM50/60ZJS1 SCM71/80ZJS1 SCM100ZJS1 SCM15ZJS1 C B C B C B C B C B A A A A A SPECYFIKACJA JEDNOSTEK ZEWNĘTRZNYCH Model 4 SCM40ZJS SCM45ZJS SCM50ZJS1 SCM60ZJS1 SCM71ZJS1 SCM80ZJS1 1 Faza, 0/0/40V, 50Hz Zasilanie Nominalna wydajność chłodnicza ISOT1 Nominalna wydajność ogrzewania ISOT1 Moc elektryczna (chłodzenie) dla 0V Moc elektryczna (ogrzewanie) dla 0V Klasa energetyczna Chł./Ogrz. EER (chłodzenie) COP (ogrzewanie) Prąd pracy Prąd rozruchu (max) Poziom mocy akustycznej Poziom ciśnienia akustycznego Przepływ powietrza * Wymiary zewnętrzne (HXWXD) Waga netto Czynnik chłodniczy * Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie kw kw kw kw A A A db(a) db(a) db(a) db(a) Chłodzenie m /min Ogrzewanie mm kg (1.8~5.9) (1.4~) 0.84(0.49~1.90) 0.90(0.47~) A/A //.5 4.1//.8 4.1//.8(14) (1.8~6.4) 5.6(1.4~7.4) 1.04(0.49~4) 1.0(0.47~) A/A /4.6/ /5./ /5./(14) (1.8~7.1) 6.0(1.4~) 1.08(0.50~5) 1.1(0.48~.58) A/A /4.7/ 6.0/5.8/ 6.0/5.8/(15) (1.8~) 6.8(1.5~) (0.50~.9) 1.51(0.60~0) A/A /6.5/6. 7.1/6.8/ /6.8/6.6(17) (1.8~) (1.5~) (0.48~.75) (0.60~.5) A/A /7.6/7. // //(0) (1.8~) (1.5~) 6(0.48~.8).6(0.6~.4) A/A // 10.4// 10.4//(0) X850(+65)X90 750X(+7)X R410A Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Wydajność całkowita podłączanych 5 pokoi 6 pokoi SCM100ZJS1 SCM15ZJS1 (1.8~1.0) 1.0(1.5~).86(0.65~).9(0.70~.40) A/A /1.4/11.9 //1. // (1.8~) (1.5~).90(0.65~4.80) 5(0.70~.4) A/A //16. //1 1// X970(+7)X70 9 kw SCM40ZJS SCM45ZJS SCM50ZJS1 SCM60ZJS1 SCM71ZJS1 SCM80ZJS1 SCM100ZJS1 SCM15ZJS

24 SYSTEM INWERTER MULTISPLIT Multi System JEDNOSTKA WEWNĘTRZNA Series SRKZJX Klimatyzator ścienny FUNKCJE Self Clean Operation Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Lateral Auto Allergen Filter SUN Filter Swing Positioning of installation Wygoda i ekonomia Economy OFF Timer DRY Sleep Standardowe wyposażenie 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart 4h ION Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącza rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) SRK0ZJXS Hi:9 Me:0 Lo:1 Hi:8 Me: Lo:5 Hi:11.5 Me: Lo:5.0 Hi:1.0 Me: Lo: Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. SRK5ZJXS SRK5ZJXS SRK50ZJXS1 SRK60ZJXS Hi:41 Me:1 Lo: Hi:41 Me:4 Lo:7 Hi: Me: Lo:5.0 Hi:1 Me: Lo: Hi:4 Me: Lo: Hi:4 Me:5 Lo:7 Hi: Me: Lo:5.0 Hi: Me:11.0 Lo: 09XX Hi:47 Me:40 Lo:7 Hi:48 Me:40 Lo: Hi: Me:11.0 Lo: Hi: Me:1 Lo: Hi:51 Me:41 Lo:9 Hi:48 Me:41 Lo:4 Hi:1 Me: Lo: Hi:1 Me:15.0 Lo: Antyalergenowy x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") (/8") 1.7(1/") Series SRKZK Klimatyzator ścienny FUNKCJE Self Clean Allergen Operation Filter SUN Filter Komfort Standardowe wyposażenie Dystrbucja powietrza AutoFlap Memory Air Scroll UP/DOWN Lateral Swing Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącza rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. SRK71ZKS Hi:49 Me:45 Lo:9 Ulo:6 Hi:46 Me:4 Lo:8 Ulo:5 Hi:1 Me:1 Lo: Ulo: Hi:1.5 Me:1 Lo:1 Ulo: 18X1098X48 15 Antyalergenowy x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") 15.88(5/8") 4

25 Series SRKZJ Klimatyzator ścienny FUNKCJE Self Clean Allergen Operation Filter SUN Filter Komfort Standardowe wyposażenie Dystrybucja powietrza AutoFlap Memory UP/DOWN Lateral Auto Swing Positioning of installation Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącza rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) SRK0ZJS Hi: Me:7 Lo:1 Hi:6 Me:1 Lo:4 Hi: Me:5.6 Lo:4.8 Hi: Me:6. Lo:5.0 SRK5ZJS Hi:4 Me:8 Lo:1 Hi:9 Me:1 Lo:4 Hi: Me:6.0 Lo:5.0 Hi:10.6 Me:6.5 Lo: Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 94X798X9 SRK5ZJS Hi:4 Me: Lo: Hi:4 Me:7 Lo:5 Hi: Me:6.4 Lo:5.0 Hi: Me: Lo:6.1 Antyalergenowy x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") (/8") SRK50ZJS Hi:46 Me:7 Lo:6 Hi:45 Me:7 Lo:1 Hi:11. Me: Lo:5. Hi: Me: Lo: 1.7(1/") FDENVD Klimatyzator podstropowy Sterownik przewodowy Sterownik bezprzewodowy FUNKCJE Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Wygoda i ekonomia OFF Timer Sleep DRY RCE5 (opcja) 4h Timer RCHE (opcja) On Timer RCNEE (opcja) Serwis MC Self Diagnostic Inne Backup Switch Auto Restart SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącze rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) m /min m /min mm kg mm (cal) mm (cal) Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu PowerfulHi. Poziom ciśnienia akustycznego: Chłodzenie db(a):46 Ogrzewanie:46, Przepływ powietrza: 1m /min. FDEN50VD Hi:9 Me:8 Lo:7 Hi:9 Me:8 Lo:7 Hi:11 Me:9 Lo:7 Hi:11 Me:9 Lo:7 10X1070X690 8 Zmywalny x 6.5(1/4") 1.7(1/") 5

26 SYSTEM INWERTER MULTISPLIT SRFZJX Klimatyzator przypodłogowy FUNKCJE Self Clean Enzyme Operation Filter SUN Filter Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Air outlet selection Standardowe wyposażenie Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Detachable Inne Backup Switch Auto Restart Luminous SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej * Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącze rurowe ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz SRRZJ Klimatyzator kanałowy Model kw kw db(a) db(a) db(a) db(a) m /min mm kg mm (cal) mm (cal) SRF5ZJXS Hi:40 Me: Lo:6 Hi:40 Me:5 Lo:8 Hi: Me:7.6 Lo:5.8 Hi:10.5 Me: Lo:6.6 Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. SRF5ZJXS Hi:41 Me:4 Lo:8 Hi:41 Me:6 Lo:1 Hi: Me: Lo:6.4 Hi: Me: Lo: X860X Naturalny filtr enzymatyczny x 1, Fotokatalityczny, zmywalny, odwaniający x 1 6.5(1/4") (/8") 1.7(1/") SRF50ZJXS Hi:46 Me:4 Lo: Hi:47 Me:41 Lo: Hi:11.5 Me: Lo:6.6 Hi:1.0 Me: Lo:7.6 FUNKCJE Komfort Self Clean Operation Wygoda i ekonomia Economy OFF Timer DRY Sleep 4h Timer On Timer Serwis MC Self Diagnostic Inne Backup Switch Auto Restart Luminous Standardowe wyposażenie AKCESORIA DODATKOWE DO KLIMATYZATORÓW KANAŁOWYCH RBF1 RTS1 RFJ 4 RDU1E Filtr powietrza Kratka wlotu powietrza Dyfuzor Pompka skroplin 6 SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom mocy akustycznej Poziom ciśnienia akustycznego * Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Przyłącze rurowe * ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) db(a) db(a) m /min m /min mm kg mm (cal) mm (cal) SRR5ZJS SRR5ZJS SRR50ZJS SRR60ZJS Hi:40 Me:5 Lo:9 Hi:41 Me:8 Lo:1 Hi: Me:7.0 Lo:5.0 Hi: Me: Lo: (1/4") (/8") Hi:4 Me:7 Lo:0 Hi:4 Me:40 Lo: Hi: Me: Lo: Hi:11.0 Me: Lo:7.0 Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 0X740X Hi:48 Me:4 Lo: Hi:48 Me:45 Lo:6 Hi:10.5 Me: Lo:5.0 Hi:1 Me:11.5 Lo: 6.5(1/4") 1.7(1/") Hi:51 Me:44 Lo:5 Hi:51 Me:47 Lo:8 Hi: Me: Lo: Hi:15.0 Me: Lo:

27 FDTCVD Klimatyzator kasetonowy z nawiewem 4stronnym Sterownik przewodowy Sterownik bezprzewodowy FUNKCJE Komfort Dystrybucja powietrza AutoFlap Memory UP/DOWN Wygoda i ekonomia OFF Timer Sleep DRY 4h Timer RCE5 (opcja) On Timer RCHE (opcja) Serwis MC RCNTC4WER (opcja) Self Diagnostic Inne Backup Switch Auto Restart SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Przyłącze rurowe * ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Jednostka Panel Jednostka Panel Ciecz Gaz Model kw kw db(a) db(a) m /min m /min mm mm kg kg mm (cal) mm (cal) FDTC5VD FDTC5VD FDTC50VD FDTC60VD.5.4 Hi:6 Me: Lo:9 Hi:8 Me: Lo: Hi:9 Me:8 Lo:6.5 Hi: Me: Lo:7 6.5(1/4") (/8").5 Hi:40 Me:6 Lo:0 Hi:4 Me:5 Lo: Hi: Me:9 Lo:7 Hi:10 Me:9 Lo:8 48X570X570 5X700X Hi:4 Me:6 Lo:0 Hi:4 Me:6 Lo: Hi:11.5 Me:9 Lo:7 Hi:11.5 Me:9 Lo:8 6.5(1/4") 1.7(1/") Hi:46 Me:9 Lo:0 Hi:46 Me:9 Lo: Hi: Me:10 Lo:7 Hi: Me:10 Lo:8 Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu PowerfulHi. Poziom hałasu db(a): 5VD(Chłodz.:8 Ogrzew.:9), 5VD(Chłodz.:41 Ogrzew.:4), 40/50/60VD(Chłodz.:47 Ogrzew.:47), Przepływ powietrza: 5VD(Chłodz.:10 Ogrzew.:10.5), 5VD(Chłodz.:11 Ogrzew.:11.5), 50/60VD(Chłodz.: Ogrzew.:) FDUMVF Klimatyzator kanałowy mały/średni spręż Sterownik przewodowy Sterownik bezprzewodowy RCE5 (opcja) RCHE (opcja) RCNKITE (opcja) FUNKCJE Komfort Wygoda i ekonomia OFF Timer Sleep DRY 4h Timer On Timer Serwis MC Self Diagnostic Inne Backup Switch Auto Restart Filtr UMFLIEF (opcja) SPECYFIKACJA Nominalna wydajność chłodnicza Nominalna wydajność ogrzewania Poziom ciśnienia akustycznego Przepływ powietrza Wymiary zewnętrzne (HXWXD) Waga netto Filtr powietrza Przyłącze rurowe * ISOT1(JIS) ISOT1(JIS) Chłodzenie Ogrzewanie Chłodzenie Ogrzewanie Ciecz Gaz Model kw kw db(a) db(a) m /min m /min mm kg mm (cal) mm (cal) FDUM50VF Hi: Me:9 Lo:6 Hi: Me:9 Lo:6 Hi:10 Me:9 Lo:8 Hi:10 Me:9 Lo:8 80X750X65 9 Zakup lokalny 6.5(1/4") 1.7(1/") Warunki prezentacji danych (ISOT1) Chłodzenie: temperatura wewnętrzna 7 0 CDB, 19 0 CWB, temperatura zewnętrzna 5 0 CDB. Ogrzewanie: temperatura wewnętrzna 0 0 CDB, temperatura zewnętrzna 7 0 CDB, 6 0 CWB. * Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. Dla trybu PowerfulHi. Poziom hałasu db(a): 5VD(Chłodz.:8 Ogrzew.:9), 5VD(Chłodz.:41 Ogrzew.:4), 40/50/60VD(Chłodz.:47 Ogrzew.:47), Przepływ powietrza: 5VD(Chłodz.:10 Ogrzew.:10.5), 5VD(Chłodz.:11 Ogrzew.:11.5), 50/60VD(Chłodz.: Ogrzew.:) 7

28 System sterowania Możliwe użycie sterownika przewodowego Model Interfejs Sterownik SRK6/71HES1 nie wymagany RCE1R SRK0~60ZJXS/S1 SRK6/71/80ZKS SRK5/5ZJRS SCBIKNE SRK0~50ZJS SRF5/5/50ZJXS/S1 RCE5 SRR5/5/50/60ZJS FDTC5~60VD FDUM50VF nie wymagany FDEN50VD Jeśli wymagany jest sterownik bezprzewodowy, użyj RCNTC4WER interfejs Możliwe połączenie z siecią SUPERLINKII Model Interfejs Sterownik SRK0~60ZJXS/S1 SRK6/71/80ZKS SRK5/5ZJRS SRK0~50ZJS SRF5/5/50ZJXS/S1 SRR5/5/50/60ZJS FDUM50VF FDEN50VD FDTC5~60VD SCBIKNE SCADNAE SCADNAE RCE5 seria RAC (SRK0~60ZJXS/S1) seria RAC (SRF5/5/50ZJXS/S1) seria PAC SCBIKNE SCBIKNE SCSLNAE RCE5 RCE5 RCE5 SCADNAE SCADNAE SCADNAE Wyposażony w złącze CnT XR1 CnT XR XR XR4 XR5 XR1~4 : DC1v XR5 : 0~40V XR5 HOTEL XR1 XR XR XR4 HOTEL wspólne wyjście 1 (praca) wyjście (ogrzewanie) wyjście (włącz. spręż.) wyjście 4 (alarm) wejście Zasilanie Model SRK6/71HES1 FDTC5~60VD FDUM50VF FDEN50VD SRK0~60ZJXS/S1 SRK6/71/80ZKS SRK5/5ZJRS SRK0~50ZJS SRF5/5/50ZJXS/S1 SRR5/5/50/60ZJS Interfejs nie wymagany SCBIKNE 8

29 Jednostki zewnętrzne SCM mogą obsługiwać kombinacje złożone z maksymalnie 6, wybranych z ośmiu typoszeregów, o łącznej maksymalnej wydajności od 6,0 kw do 19,5 kw (patrz: tabele MultiSplit). Dozwolone są kombinacje wszystkich typów urządzeń (ZJ, ZJX, ZK, VD, VF). Tabele kombinacji prezentują wydajności, pobór mocy i prądu dla systemów złożonych tylko z jednostek ZJX (najwyższe współczynniki EER i COP) oraz dla systemów złożonych z innych typów niż ZJX. SCM40ZJS <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM40ZJS <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM45ZJS <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

30 SYSTEM INWERTER MULTISPLIT (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM45ZJS <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM50ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza Cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

31 (Chłodzenie) Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza Cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM50ZJS1 <nie dotyczy systemu złożonego tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V (Chłodzenie) 1 pokój Wydajność Cooling capacity chłodnicza (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room chłodnicza Cooling w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM60ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Ogrzewanie) 1 pokój Wydajność Heating ogrzewania capacity (kw) (kw) Power Pobór consumption mocy (W) (W) Standard Pobór prądu current (A) (A) Wydajność Room ogrzewania heating w capacity pomieszczeniach (kw) (kw) Wydajność Total capacity całkowita (kw) (kw) A pokój room B pokój room C pokój room Min. Standard Max. Min. Standard Max. 0V 0V 40V

32 SYSTEM INWERTER MULTISPLIT (Ogrzewanie) Wydajność ogrzewania (kw) Pobór mocy (W) Pobór prądu (A) Wydajność ogrzewania w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V SCM60ZJS1 <system złożony tylko z jednostek SRK serii ZJXS/S1> (Chłodzenie) 1 pokój Wydajność chłodnicza (kw) Pobór mocy (W) Pobór prądu (A) Wydajność chłodnicza w pomieszczeniach (kw) Wydajność całkowita (kw) A pokój B pokój C pokój Min. Standard Max. Min. Standard Max. 0V 0V 40V
