TM2AMI4LT MODUŁ ANALOGOWY 4 WE, NAP. PRAD. PT. NI.

Transkrypt

1 Parametry MODUŁ ANALOGOWY 4 WE, NAP. PRAD. PT. NI. Parametry Uzupełniające Kompatybilność rodziny Rozdzielczość wejścia analogowego Parametry podstawowe Status sprzedaży Rodzina produktów Typ produktu Numer wejścia analogowego Typ wejścia analogowego Przesłuch Advantys OTB Twido 12 bitów W sprzedaży Sterownik logiczny Modicon M238 Moduł wejść analogowych 4 Czujnik temperatury C Ni 100/Ni 1000 nieróżnicujący Czujnik temperatury C Pt 100/Pt 1000 nieróżnicujący Napięcie V nieróżnicujący Prąd ma nieróżnicujący <= 1 LSB Wartość LSB 0,05 C czujnik temperatury Ni 100/Ni ,2 C czujnik temperatury Pt 100/Pt µa prąd prąd 2.5 mv napięcie napięcie Dopuszczalne przeciążenie ciągłe Impedancja wejściowa Czas trwania próbkowania Okres eksppozycji 40 ma prąd 13 V napięcie >= 10 kohm czujnik temperatury 470 om prąd 10 kohm napięcie <= 160 ms 320 ms na kanał + 1 czas cykly sterownika czujnik temperatury 160 ms na kanał + 1 czas cyklu sterownika napięcie/prąd Błąd pomiaru +/- 0,4 % pełnego zakresu Pt 100/Pt 1000, Ni 100/ Ni C +/- 0,2 % pełnej skali ma ma 25 C +/- 0,2 % pełnej skali V V 25 C Współczynnik temperaturowy Powtarzalna dokładność Nieliniowość Błąd całkowity Rodzaj szynoprzewodu Izolacja pomiędzy kanałem a logiką wewnętrzną Dostawa/Zasilanie [Us] znamionowe napięcie zasilania Graniczne napięcie zasilające Połączenie elektryczne Zużycie prądu Masa produktu +/- 0,009 %FS/ C napięcie +/- 0,009 %FS/ C prąd +/- 0,004 %FS/ C czujnik temperatury +/- 0,1 %FS +/- 0,02 %FS +/- 0,5 %FS Przewód ekranowany Sprzęgacz optyczny Zasilanie zewnętrzne 24 V DC V 1 wysuwny blok zacisków śrubowych 60 ma 24 V DC zewnętrzny 50 ma 5 V DC wewwnętrzny kg Informacje w tej dokumentacji zawierają ogólne opisy i/lub parametry techniczne produktów w niej wymienionych. Niniejsza dokumentacja nie zastępuje ani nie może być wykorzystywana dla oceny przydatności lub niezawodności produktów w ramach konkretnego zastosowania przez danego użytkownika. Do obowiązków każdego użytkownika lub instalatora należy odpowiednia i pełna analiza ryzyka, ocena i testowanie produktu z należytą starannością w odniesieniu do każdego konkretnego zastosowania lub użycia. Firma Schneider Electric Industries SAS ani żaden jej oddział, filia, spółka zależna lub powiązana nie ponoszą odpowiedzialności za niewłaściwe użycie informacji zawartych w niniejszej publikacji. Wygenerowano:

2 Środowisko pracy Siła dielektryka Szerokość Głębokość Wysokość 2500 V pomiędzy WE/WY a logiką wewnetrzną 23.5 mm 70 mm 90 mm Oferta zrównoważonego rozwoju Status Green Premium RoHS (date code: YYWW) REACh Produkt ekologiczny Green Premium Compliant - since Schneider Electric declaration of conformity Reference not containing SVHC above the threshold Profil ekologiczny produktu Dostępne Pobrane Profil Środowiskowy Produktu Instrukcje dotyczące zakończenia okresu eksploatacji produktu Dostępne Pobrane Podręcznik Utylizacji Produktu Gwarancja Period 18 miesiecy 2

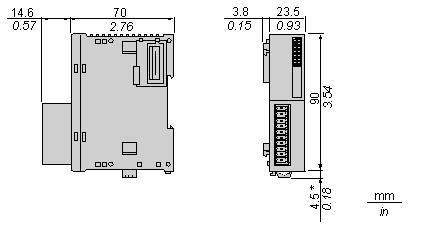

3 Dimensions Drawings Analog Input Module (4-channel, Voltage/Current/Temperature) Dimensions NOTE: * 8.5 mm (0.33 in) when the clip-on lock is pulled out. 3

4 Mounting and Clearance DIN Rail Mounting Rail depth Catalogue part number 15 mm (0.59 in.) AM1DE200 7,5 mm (0.30 in.) AM1DP200 NOTE: Do not use AM1ED200 and DZ5MB200 Module Mounting on a Panel Surface Mounting Hole Layout 4

5 Connections and Schema Wiring Requirements Cable Types and Wire Sizes for Removable Screw Terminal Block Analog Input Module (4-channel, Voltage/Current/Temperature) Wiring Diagrams Inputs configured for measuring temperature Inputs configured for measuring voltage/current 5
