1 Seria lepkościomierzy Stabingera Seria SVM

2 Nowe możliwości w wiskozymetrii Oto Wilhelm. Jest trochę staromodny i nie przepada za zmianami. Właśnie dlatego jeszcze do niedawna podczas pomiarów lepkości korzystał z kapilar szklanych. Co prawda do nowego pomysłu był nastawiony sceptycznie, ale jednak pozwolił młodszemu koledze na zaprezentowanie nowego lepkościomierza SVM fi rmy Anton Paar. Bardzo zaskoczyła go szybkość i łatwość, z jaką lepkościomierz SVM dostarczył w jednej chwili szereg ważnych parametrów. Wilhelm jest człowiekiem inteligentnym, dlatego od razu rozpoznał wielki potencjał tego nowego podejścia. Zdobył jeden z nowych lepkościomierzy i zaczął korzystać z niego we własnej pracy. Teraz nie może wyjść z podziwu: obsługa urządzenia jest zadziwiająco łatwa! Gdyby nie nowy SVM, Wilhelm musiałby siedzieć godzinami przed swoimi kapilarami, czekając bez końca na wyniki. Ale te czasy już minęły. Otworzył się przed nim całkiem nowy świat: Świat Nowej Wiskozymetrii Poznaj całą historię:

3 SVM zapewnia wyznaczenie większej liczby parametrów niż jakikolwiek lepkościomierz kinematyczny. Możesz więc wymagać więcej.

4 Wymagaj więcej pomiary lepkości za pomocą szybkie i dokładne. Zasada pomiaru Wysoce precyzyjne Lepkościomierze Stabingera wykorzystują zasadę pomiarową Couette a i wyposażone są w cele pomiarowe gęstości. Niewielka cela pomiarowa lepkości, zawiera zewnętrzną rurkę obracającą się ze stałą prędkością, wypełnioną próbką cieczy. W próbce pływa swobodnie wirnik rotacyjny z wbudowanym magnesem. Siły ścinające działające w próbce napędzają wirnik rotacyjny, a efekt magnetyczny opóźnia jego obroty. Niemalże od razu po rozpoczęciu pomiaru wirnik osiąga stabilną prędkość. Prędkość ta jest miarą lepkości cieczy. Lepkość kinematyczna jest obliczana automatycznie na podstawie lepkości dynamicznej i gęstości próbki.

5 lepkościomierzy SVM są łatwe, Korzyści w skrócie: - Pomiar wielu parametrów przy jednym zadozowaniu próbki - Niska objętość próbek i rozpuszczalnika - Wyjątkowa łatwość obsługi - Szeroki zakres temperatur zarówno w przypadku przeprowadzania pomiarów lepkości, jak i gęstości - Jedna cela do pomiarów lepkości, gęstości i skanu temperatury Prędkość zewnętrznego cylindra Zewnętrzny cylinder (stała prędkość) Prędkość wirnika Swobodnie pływający wirnik (mierzona prędkość) Próbka cieczy Miedziana obudowa Magnes

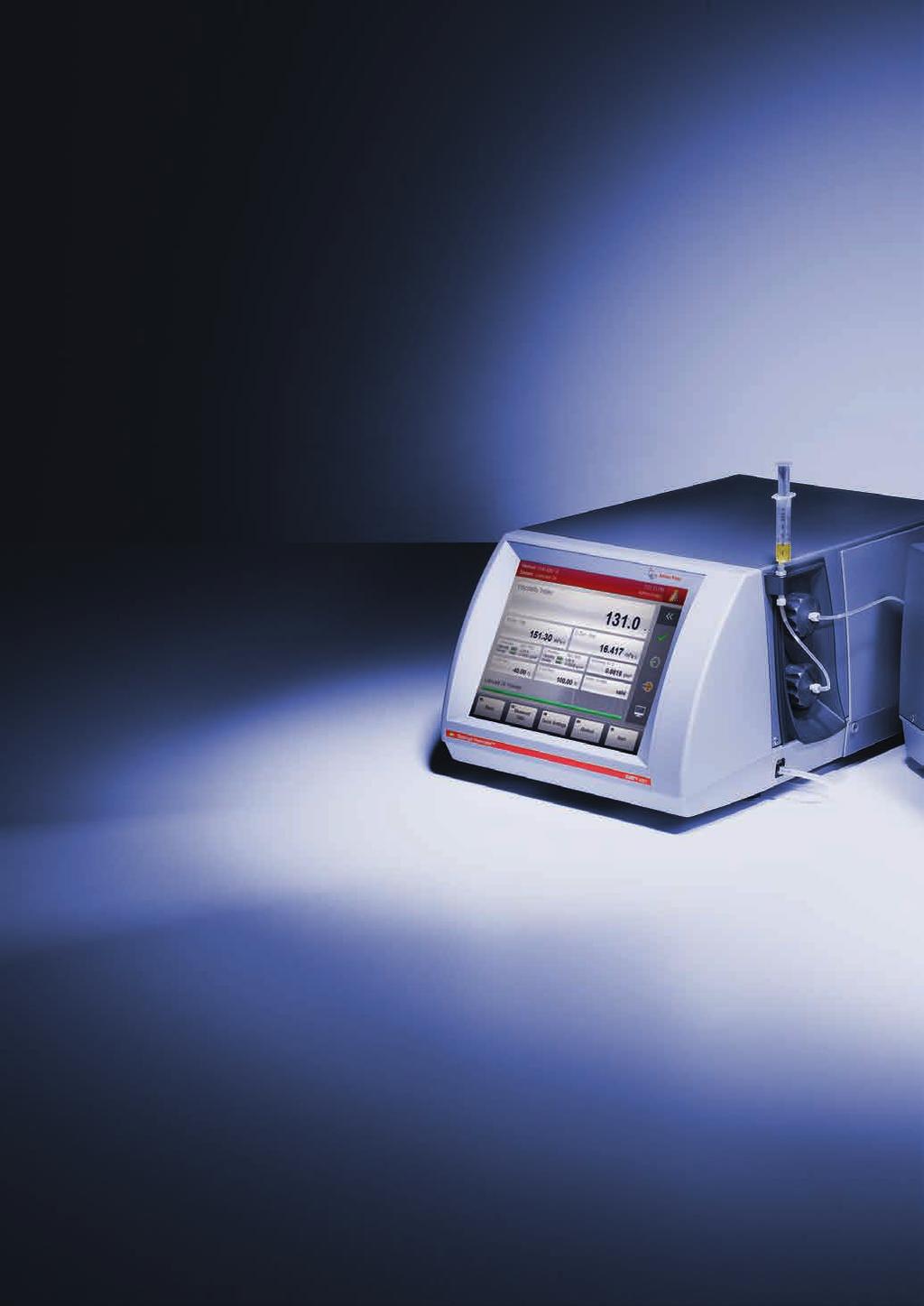

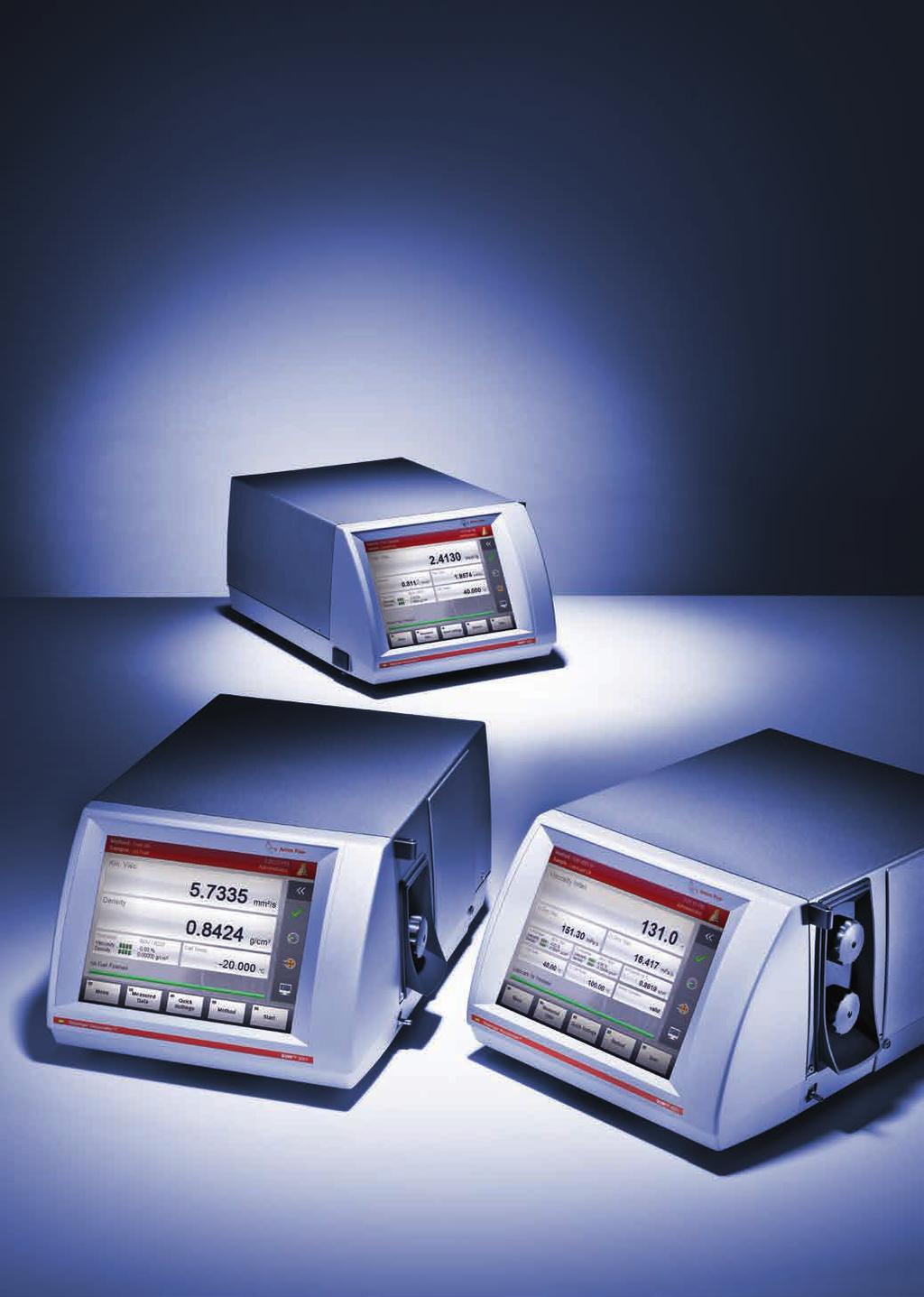

6 Skorzystaj z niespotykanej gamy możliwości Dla każdego zastosowania istnieje odpowiedni lepkościomierz SVM : od pomiarów olejów smarnych, olejów przepracowanych, ropy naftowej, paliw ciężkich i destylowanych aż po tłuszcze i oleje roślinne. Lepkościomierz SVM 3001 odznacza się niezrównanymi właściwościami ogrzewania do 20 C/min., natomiast do szybkiego określania indeksu lepkości najlepiej nadaje się SVM Wyniki uzyskuje się znacznie szybciej niż przy zastosowaniu metody wykorzystującej kapilary szklane. SVM 4001 Najlepsze rozwiązanie do pomiarów indeksu lepkości - Innowacyjna konstrukcja z dwoma celami pomiarowymi do równoczesnych pomiarów w temperaturach 40 C i 100 C - Najszybsze określanie indeksu lepkości przy minimalnej objętości próbki - Najnowocześniejsze, intuicyjne oprogramowanie zawierające 15 różnych parametrów wyświetlanych na ekranie głównym Dwa razy więcej korzyści - Równoczesne określanie lepkości i gęstości w dwóch różnych temperaturach z zakresu od 15 C do 100 C - Ekstrapolacja temperatury lepkości zgodna z wymaganiami normy ASTM D341 - Dowolny wybór stopni API wyświetlanych na ekranie dotykowym o wymiarach 10 x 4 SVM 4001 SVM 3001 SVM 2001 Wyjątkowa łatwość obsługi - Rozpoczęcie pomiaru po wprowadzeniu próbki za pomocą strzykawki - Łatwa i bezpieczna obsługa bez wycieków i pęknięć - Łatwe czyszczenie za pomocą tryskawki - Niski nakład czynności konserwacyjnych - Fabryczna regulacja: gotowy do natychmiastowego użycia

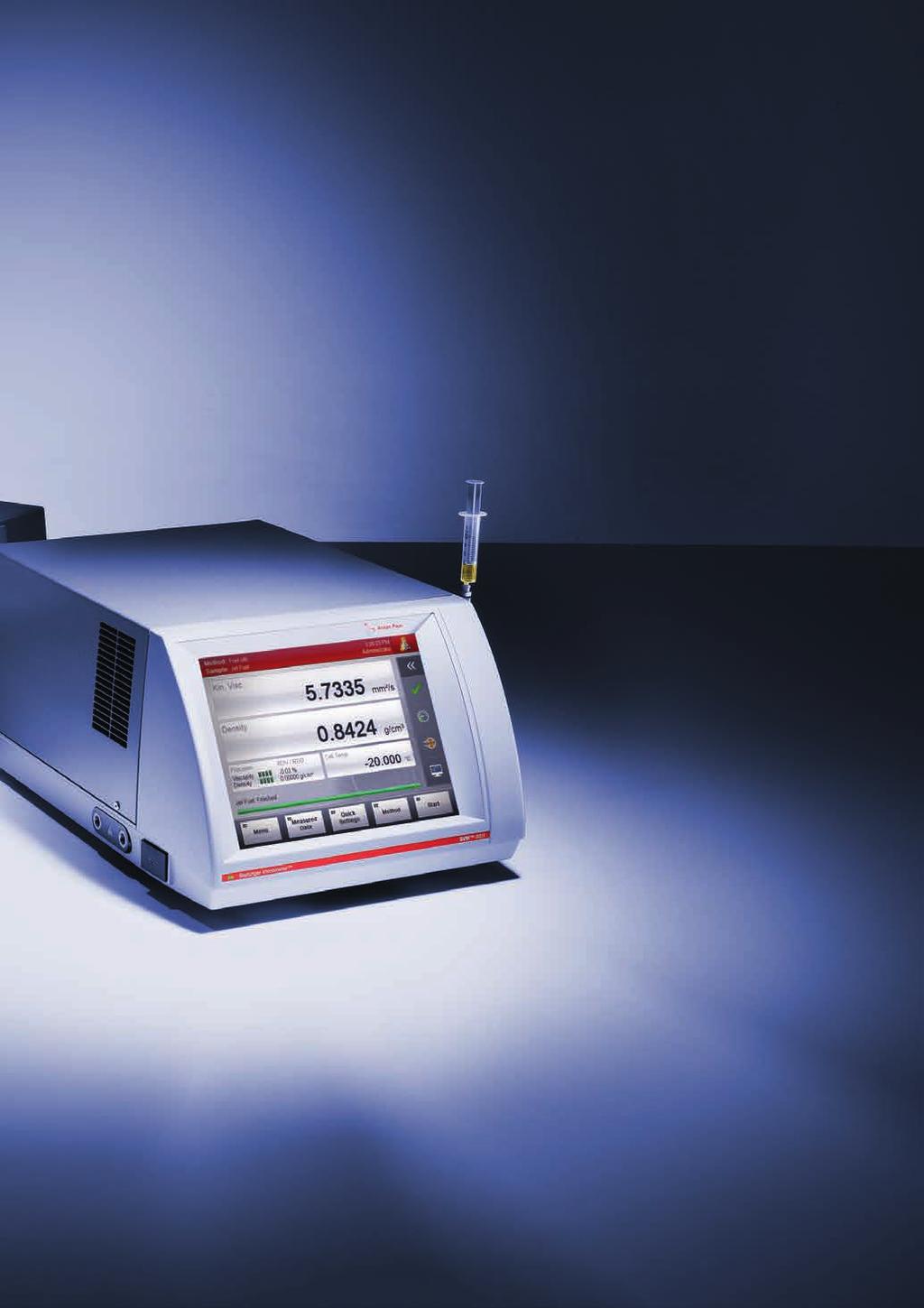

7 SVM 3001 Regulacja temperatury próbki w zakresie od -60 do +135 C - Jedna cela pomiarowa przystosowana do uniwersalnych pomiarów od paliwa lotniczego i oleju napędowego po olej smarny i wosk - Wbudowane chłodzenie powietrzne do temperatury -20 C - Chłodzenie do -60 C z zastosowaniem chłodzenia zewnętrznego (np. mieszaniny wody/glikolu) Większa ilość informacji uzyskiwana podczas skanów temperatury - Skany temperatury zapewniają szybkie i łatwe uzyskiwanie informacji na temat zależności właściwości cieczy od temperatury - Skany tabeli temperatur do określania lepkości i gęstości w dowolnie wybranych temperaturach - Badania niskotemperaturowe dotyczące właściwości pompowalności SVM 4001 SVM 3001 Pomiary wielu parametrów przy jednym zadozowaniu próbki - Lepkość kinematyczna (ASTM D7042, EN 16896, DIN ) - Indeks lepkości (VI) (ISO 2909, ASTM D2270) - Gęstość (EN ISO 12185, ASTM D4052, IP 365) - Lepkość dynamiczna (ASTM D7042) - Stopnie API (ISO 91, API 2540, ASTM D1250, IP 200) - Lepkość Saybolta (ASTM D2161) FillingCheck - Funkcja FillingCheck monitoruje jakość napełniania celi gęstości w czasie rzeczywistym - Spełnienie wymagań D Oszczędność cennego czasu pracy

8 Twoje aplikacje Twoje korzyści Paliwa destylowane Szybkie chłodzenie/ogrzewanie: do 20 C/min. Równoczesne określanie lepkości kinematycznej i gęstości w dowolnej, wybranej z szerokiego zakresu temperaturze Odporne, metalowe cele pomiarowe Opcjonalny automatyczny podajnik próbek zawierający nawet 71 pozycji na fi olki Zgodność z: ASTM D7042 i D4052, EN Specyfikacje produktu: ASTM D975 i D396 SVM 3001 Niskie temperatury: paliwo lotnicze, płyny hamulcowe, płyny hydrauliczne Pomiary w temperaturze -20 C bez chłodzenia zewnętrznego Chłodzenie bez zastosowania metanolu do -60 C, brak konieczności stosowania palnych płynów chłodzących Skany temperaturowe pozwalające na uzyskanie kompletnych informacji dotyczących płynności w niskich temperaturach Czyszczenie i osuszanie w ujemnych temperaturach bez pośrednich faz ogrzewania Zgodność z: ASTM D7042 i D4052 Specyfikacje produktu: ASTM D1655, D7566 i DEF STAN SVM 3001 Oleje smarujące, oleje bazowe i dodatki Monitorowanie stanu oleju Równoczesne pomiary w dwóch różnych temperaturach do szybkiego określania indeksu lepkości Równoczesne pomiary lepkości kinematycznej i gęstości dla każdej temperatury Opcjonalny automatyczny podajnik próbek zawierający nawet 71 pozycji na fi olki Opcjonalna magnetyczna pułapka na cząstki Zgodność z: ASTM D7042, D4052, D7152 i DIN ; ISO 12185, ISO 91 Procedury standardowe: ASTM D2270, D341, D6074 SVM 4001

9 Paliwa ciężkie Wytrzymałe cele pomiarowe wykonane z metalu Moduł Peltiera do precyzyjnej regulacji temperatury (do +135 C) Niezwykle szybkie chłodzenie/ogrzewanie: do 20 C/min. Równoczesne określanie gęstości i lepkości kinematycznej Zgodność z: ASTM D7042 i D4052, ISO SVM 3001 Oleje transformatorowe: skład na bazie węgla Kombinacja modułowa SVM przy pomocy refraktometrów Anton Paar Równoczesne pomiary lepkości, gęstości i współczynnika załamania przy jednym zadozowaniu próbki Obliczenia rodzaju składu na bazie węgla i rozkładu węgla zgodnie z normami ASTM D2140 i D3238 Wszystkie wyniki są obliczane automatycznie i wyświetlane na ekranie głównym w przeciągu kilku minut Zgodność z: ASTM D7042, D4052, D341, D2501, D2502 i D1218 (współczynnik załamania) Obliczenia według norm: ASTM D2140 i D3238 SVM 3001 z refraktometrem Abbemat Tłuszcze i oleje roślinne Surowce do produkcji kosmetyków Równoczesne określanie lepkości dynamicznej i kinematycznej Pomiary w dowolnej temperaturze między 15 C, a 100 C Łatwe i szybkie pomiary przy jednym zadozowaniu próbki Opcjonalny automatyczny podajnik próbek zawierający nawet 71 pozycji na fi olki Zgodność z: ASTM D7042 SVM 2001

10 Akcesoria i opcje rozbudowy Czas na uproszczenie procedur laboratoryjnych Automatyczne napełnianie próbki Zmaksymalizuj wydajność i zminimalizuj koszty korzystając z podajników próbek Anton Paar. Wybierz automatyczny system zgodnie z charakterystyką posiadanych próbek, włącz go, a lepkościomierz SVM automatycznie go rozpozna i będzie gotowy do pracy. Podczas gdy podajnik próbek wykonuje cykliczne czynności takie jak napełnianie, czyszczenie oraz osuszanie, użytkownik może wykonywać inne, ważne zadania. Opcja automatyzacji jest idealnie przystosowana do wszystkich aplikacji o wymaganej wysokiej wydajności. Można wybrać pomiędzy Xsample 340, pojedynczym urządzeniem przeznaczonym do różnych typów strzykawek, a Xsample 530, podajnikiem próbek z magazynem na maksymalnie 71 fi olek. Łatwe podawanie próbki o wysokiej lepkości Wyposażenie do dozowania próbki na gorąco utrzymuje odpowiednią temperaturę próbki, zapewniając łatwe napełnianie oraz zapobiegając zastygnięciu próbki (dostępne dla modeli SVM 3001 i SVM 2001). Próbki o wysokiej lepkości są łatwo napełniane w celu powtórnego pomiaru. Wyposażenie do dozowania próbki na gorąco idealnie nadaje się do próbek pomiarowych o wysokich punktach topnienia (takich jak wosk) lub próbek o wysokiej temperaturze krzepnięcia (takich jak ciężkie oleje lub smoła). Proste określanie rodzaju składu na bazie węgla Lepkościomierz SVM można połączyć z refraktometrem Abbemat fi rmy Anton Paar w celu przeprowadzania równoczesnych pomiarów lepkości, gęstości i współczynnika załamania przy jednym zadozowaniu próbki. Umożliwia to obliczenie rodzaju składu na bazie węgla i rozkładu węgla zgodnie z normami ASTM D2140 i D3238. Wszystkie wyniki są obliczane automatycznie i wyświetlane na ekranie głównym w przeciągu kilku minut. Opcja dostępna dla lepkościomierzy SVM 3001 i SVM Usuwanie cząstek magnetycznych z próbek używanych olejów Magnetyczna pułapka na cząstki stanowi akcesorium służące do usuwania cząstek ferromagnetycznych z olejów w eksploatacji. Umieszczono ją w pobliżu króćca wlotowego w celu zbierania cząstek magnetycznych i utrzymywania ich z dala od celi pomiarowej. Pułapka magnetyczna jest elektrycznie ogrzewana w celu optymalizacji procesu usuwania cząstek ferromagnetycznych z próbki poprzez zmniejszenie lepkości próbki.

11 Dane techniczne SVM 2001 SVM 3001 SVM 4001 Zakres temperatury od +15 C do +100 C od -60 C do +135 C od +15 C do +100 C Zakres lepkości 0.2 mm²/s to mm²/s Zakres gęstości 0,6 g/cm 3 do 3 g/cm 3 Główne normy ASTM D7042, EN ASTM D7042, EN ASTM D4052, ISO Obsługiwane klasy precyzji ultraszybki, szybki, precyzyjny ultraszybki, szybki, precyzyjny i ultraprecyzyjny ASTM D7042, EN ASTM D4052, ISO ultraszybki, szybki, precyzyjny i ultraprecyzyjny Min./typowa objętość próbki (ml) 1,5 ml 5 ml 1,5 ml 5 ml 2,5 ml 6 ml Min./typowa objętość rozpuszczalnika (ml) Maksymalna wydajność przetwarzania próbek Kontrola temperatury Peltiera Opcjonalna automatyzacja Części wchodzące w kontakt z próbkami O-ringi mogące stykać się z próbką Pamięć danych Interfejs HID (Human Interface Device) Złącza Zasilanie Warunki otoczenia 1,5 ml 6 ml 1,5 ml 6 ml 2,5 ml 10 ml Zaprojektowany z myślą o stałej temperaturze 30 próbek na godzinę 24 próbki na godzinę Zaprojektowany z myślą o szybkim ogrzewaniu/ chłodzeniu w szerokim zakresie Zaprojektowany z myślą o dokonywaniu równoczesnych pomiarów w dwóch dowolnych temperaturach w określonym zakresie Jedna strzykawka (5 ml lub 10 ml) lub 45 fi olek o obj. 35 ml lub 71 fi olek o obj. 12 ml Wewnątrz instrumentu: miedź, tytan, stal nierdzewna A4, Inconel Tworzywo Viton Extreme Kalrez Spectrum 0040 Tworzywo Viton Extreme wyniki 1000 pomiarów Ekran dotykowy, opcjonalna klawiatura, mysz i czytnik kodów paskowych 2D 4 USB (2.0 o pełnej przepustowości), 1 Ethernet (100 Mbps), 1 magistrala CAN, 1 RS-232, 1 VGA od 100 do 240 V, prąd przemienny, od 50 do 60 Hz, maks. 250 VA od 15 C do 35 C (od 59 F do 95 F), maks. 80% wilgotności względnej bez kondensacji Masa netto Masa transportowa 15,9 kg 20,5 kg 17,6 kg 22,2 kg 17,8 kg 22,4 kg Wymiary (szer. gł. wys.) 33 cm x 51 cm x 23,1 cm (13 in x 20 in x 9,1 in) Dokumenty zgodności oznaczenie CE, dyrektywa ws. kompatybilności elektromagnetycznej (EMC) EN , dyrektywa niskonapięciowa (LVD) EN , dyrektywa ws. ograniczenia zużycia substancji niebezpiecznych (RoHS) Szczególne cechy Opcjonalna automatyzacja Automatyczna metoda VI, przeliczenia API, skany temperaturowe, FillingCheck Opcjonalnie: Układ chłodzący, automatyzacja, możliwość rozbudowy przy wykorzystaniu refraktometrów Abbemat O dalsze informacje zapytaj przedstawiciela Anton Paar. Dwie cele pomiarowe do równoczesnych pomiarów lepkości i gęstości w dwóch różnych temperaturach z określonego zakresu, metoda VI, przeliczenia API, FillingCheck. Opcjonalnie: Automatyzacja, możliwość rozbudowy przy wykorzystaniu refraktometrów Abbemat
