1 Automatyczny aparat do destylacji atmosferycznej Product Diana 700 name

2 Procedura testowania i jej wyniki są w pełni zgodne z wymaganiami norm ASTM D86 (grupy 0, 1, 2, 3, 4), ASTM D850, ASTM D1078, ISO 3405, ISO 918, IP 123, IP 195, DIN i GOST Diana 700 do stosowania w rafineriach Uzyskaj jak najwięcej informacji z próbki ropy naftowej Podczas ekstrakcji paliw lub innych produktów ropopochodnych z ropy naftowej w procesie rafinacji różnica 1 C może stanowić istotny czynnik finansowy. Aby jak najlepiej wykorzystać posiadaną ropę naftową, należy bardzo dobrze poznać zakres temperatur wrzenia produktu. Ponadto należy zachować zgodność z określonymi normami w trakcie analizy produktów. Diana 700 zapewnia precyzję, stabilność temperatury i zgodność potrzebną do osiągnięcia wyznaczonych celów. Destylacja w warunkach ciśnienia atmosferycznego jest niezwykle istotnym testem dążącym do zmaksymalizowania wydajności różnych produktów ropopochodnych z ropy naftowej w oparciu o ich charakterystyki w zakresie temperatur wrzenia. Dzięki obserwacji zachowania podczas destylacji można uzyskać ważne informacje na temat składu, właściwości i zachowania się podczas przechowywania oraz stosowania. Wpływ na przepisy bezpieczeństwa oraz obchodzenie się i wydajność paliw węglowodorowych. Jednostka do destylacji Anton Paar Diana 700 stanowi najwygodniejsze rozwiązanie do wykonywania wysoce precyzyjnych testów destylacji atmosferycznej produktów petrochemicznych. Dzięki wysoce złożonym pomiarom temperatury oraz objętości zapewnione sa bardzo dokładne wyniki. Diana 700 do stosowania w laboratoriach badawczych Możliwość przeprowadzania większej liczby testów każdego dnia WYSOKO W Y D A J N A DESTYLACJA ATMOSFERYCZNA Sterowane oprogramowaniem procedury testowe, predefiniowane metody z ustawieniami dla wszystkich norm oraz inteligentna regulacja ogrzewania zapobiegają powstawaniu błędów przed rozpoczęciem pomiarów oraz w ich trakcie. Co zyskujesz? Nie tracisz czasu na kilkukrotne powtarzanie pomiarów i jesteś w stanie przetwarzać większą liczbę zleceń każdego dnia zwiększając tym samym przychody firmy.

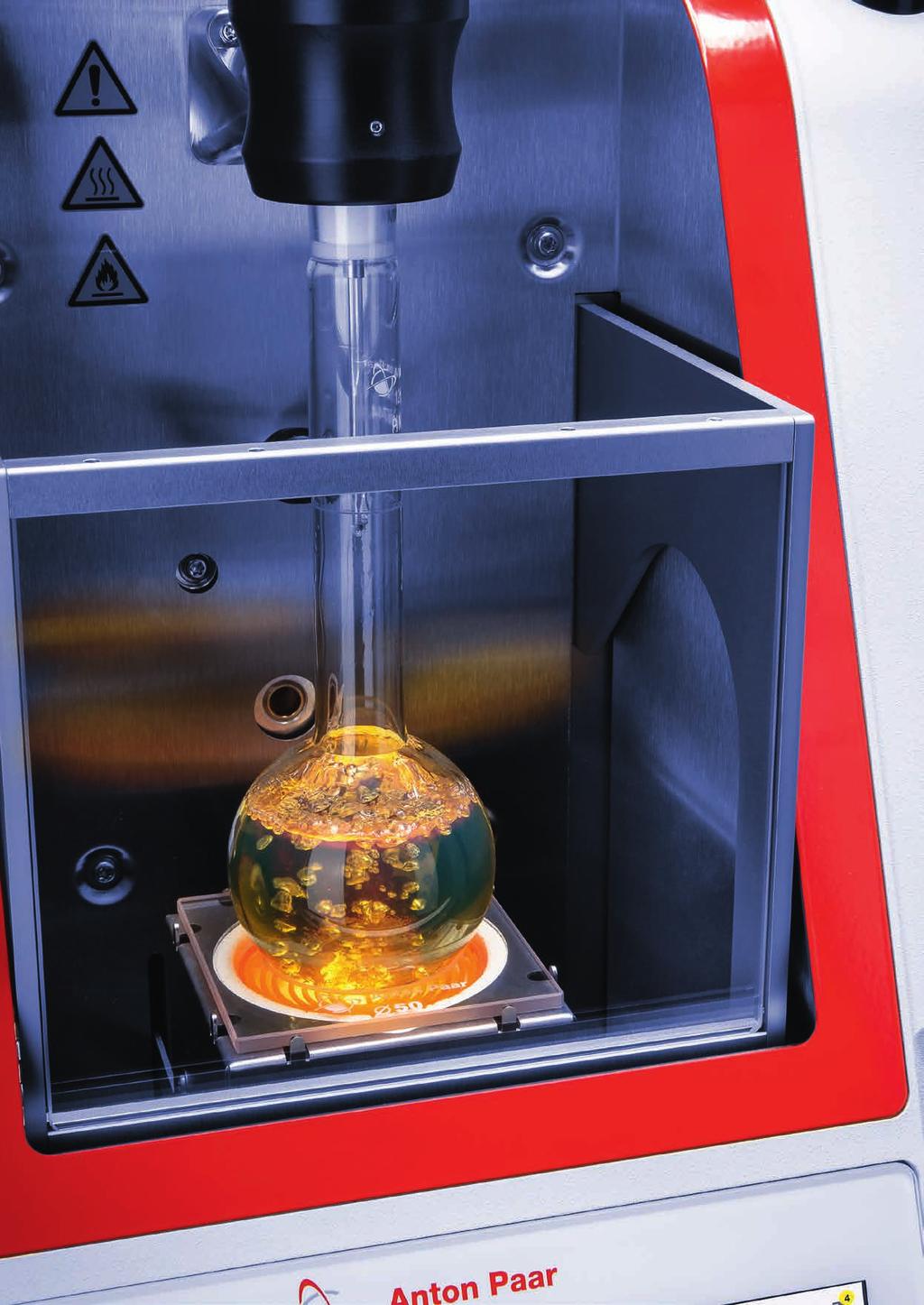

3 Cechy zapewniające idealne wyniki już od pierwszej kropli Mobilne złącze 5w1 ze zintegrowanym czujnikiem temperatury oparów Złącze urządzenia Diana 700 jest wszechstronne: Może być wykorzystywane jako wtyczka. To najprostszy element mocujący, jaki tylko można sobie wyobrazić: można na nim zamocować próbkę o pojemności 125 lub 250 ml w przeciągu kilku sekund z zaangażowaniem tylko jednej ręki. Jest mobilne. Wyjmując próbkę, razem z nią wyjmujesz też czujnik temperatury koniec z plątaniną kabli i mocowaniem czujników zewnętrznych. Wyposażono je w izolowaną powierzchnię dotykową umożliwiającą przenoszenie gorących próbek. Posiada wbudowany czujnik temperatury oparów. Zintegrowana pamięć obejmuje do 20 punktów kalibracyjnych czujnika temperatury stosowanych automatycznie, gdy zamocowane jest mobilne złącze. Automatyczne ustawienie ogrzewacza i osłony Diana 700 automatyzuje czynności ręczne podczas konfiguracji pomiarowej i w sposób płynny przemieszcza ogrzewacz i osłonę ochronną do momentu osiągnięcia pozycji pomiarowej. Czujnik wykrywa prawidłowe ustawienie ogrzewacza, nie występuje więc ryzyko stłuczenia próbki. Instrument wykrywa właściwy typ i położenie naczynia próbki oraz jego wspornika, nie traci się więc czasu na poprawianie niewłaściwego ustawienia. Po zakończeniu testu ogrzewacz automatycznie przesuwa się w dół w celu przyspieszenia chłodzenia naczynia. Czas oczekiwania na schłodzenie próbki zostaje skrócony, przez co w ciągu kilku minut można rozpocząć kolejny pomiar. Wysoki poziom bezpieczeństwa Diana 700 spełnia najwyższe standardy bezpieczeństwa w zakresie destylacji, posiadając wyrafinowane wbudowane funkcje bezpieczeństwa, zapewniające bezpieczną pracę. Automatyczna samodiagnoza przy włączeniu instrumentu: Diana 700 sprawdza gotowość każdego z komponentów do destylacji. Inteligentny system monitorowania stanu gwarantujący uniknięcie nieprawidłowych ustawień. Automatyczna gaśnica z optycznym wykrywaniem pożaru. Automatyczne wykrywanie podłączenia gazu obojętnego. System zarządzania użytkownikami. Możliwość tworzenia różnych roli użytkowników z określonymi uprawnieniami dostępu i autoryzacji. Zmniejszona emisja lotnych związków organicznych (VOC). Doskonała stabilność termiczna i pomiary objętości Diana 700 zapewnia osiągnięcie najwyższej dokładności pomiaru dzięki stabilności termicznej i wysokiej precyzji pomiarów objętości. Stabilność termiczna: Cylinder szklany jest szczelnie zamknięty w komorze wstępnej, redukując do minimum ilość powietrza, a jednocześnie jego wpływ na temperaturę. System regulacji temperatury Peltiera nieprzerwanie utrzymuje temperaturę komory na odpowiednim poziomie. Pomiary objętości: Wysoce precyzyjny czujnik obrazowania kontaktowego (CIS) mierzy objętość próbki w cylindrze odbiorczym. Pomiar objętości jest dokonywany przed rozpoczęciem testu i automatycznie korygowany do poziomu 100% w razie potrzeby. Innowacyjne oprogramowanie z konfigurowalnym interfejsem użytkownika Wystarczy spersonalizować swoje narzędzie i skoncentrować się na najważniejszych kwestiach: Tworzenie dopasowanych do własnych potrzeb układów pokazujących niezbędne wyniki. Obserwowanie wszystkich istotnych parametrów widocznych na pierwszy rzut oka lub jedynie najważniejszych z nich, zależnie od własnych preferencji. Możliwość tworzenia ulubionych, często używanych elementów menu za pomocą jednego kliknięcia. Łatwa obsługa 10 ekranu dotykowego. Solidny, ekologiczny, zapewniający oszczędność kosztów Konstrukcja instrumentu Diana 700 jest dobrze przemyślana. Jest on niewielki i solidny, a także przyjazny dla środowiska, dzięki czemu stanowi dużą oszczędność finansową ze względu na niskie koszty eksploatacji. Bezcieczowa technologia Peltiera stosowana do ogrzewania i chłodzenia pozwala na zaoszczędzenie kosztów chłodziwa i konserwacji. Kolejna znacząca zaleta wysoce wydajnej technologii regulacji temperatury Peltiera: Chłodzenie i ogrzewanie kondensatora i komory wstępnej przebiega znacznie szybciej niż w przypadku technologii opartych na cieczach. Przełączanie między różnymi grupami destylacji w czasie krótszym niż 5 minut staje się możliwe, dzięki czemu nie traci się czasu na długim oczekiwaniu między pomiarami.

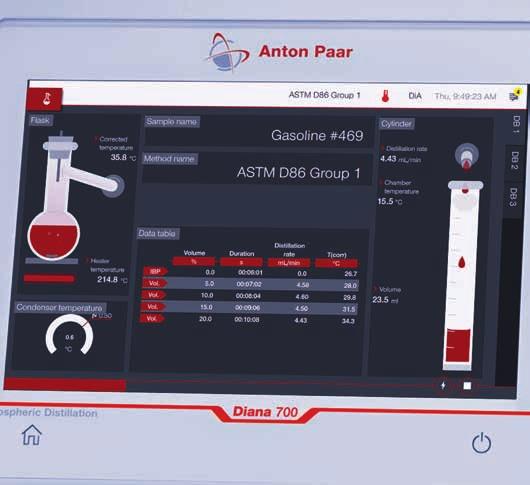

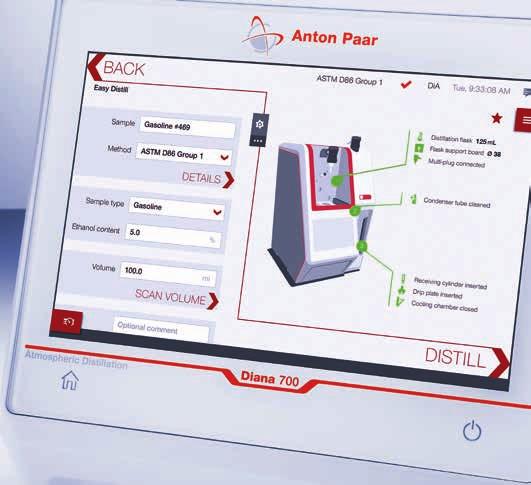

4 Oprogramowanie Dane techniczne Standardowe metody testowania ASTM D86 (grupa 0, 1, 2, 3, 4), ASTM D1078, ASTM D850, IP 195, IP 123, DIN 51751, EN ISO 3405 (grupa 0, 1, 2, 3, 4), GOST 2177, ASTM D524, ASTM D4530 Obsługa Interfejs użytkownika System ogrzewania Układ skraplacza Komora wstępna 10 kolorowy ekran dotykowy TFT, odporny na działanie rozpuszczalników System ogrzewania niskiej masy/niskiego napięcia z automatycznym ustawieniem ogrzewacza i osłony bezpieczeństwa Automatyczne ustawienia początkowe i regulacja ogrzewacza Wentylator chłodzący szybko osiągający bezpieczną temperaturę umożliwiającą dalszą obsługę po przeprowadzeniu testu Bezcieczowe chłodzenie dzięki wykorzystaniu technologii Peltiera Zakres temperatury: od 0 C do 80 C, rozdzielczość: 0,1 C Bezcieczowe chłodzenie dzięki wykorzystaniu technologii Peltiera Zakres temperatury: od 0 C do 60 C, rozdzielczość: 0,1 C Odporność na korozję Automatyczna zmniejszona emisja lotnych związków organicznych (VOC) Zdaj się na oprogramowanie Obsługa intuicyjnego oprogramowania Diana 700 jest podobna do użytkowania smartfona. Ekran główny można dowolnie konfigurować tak, by zapewniał szybki dostęp do ulubionych elementów menu. Inteligentna automatyczna regulacja ogrzewacza umożliwia zgodną z normami konfigurację początkowych i końcowych parametrów ogrzewania. Gwarantuje niezrównanie krótki czas reakcji destylacji, nawet w przypadku złożonych mieszanek paliwowych, takich jak etanol w benzynie (do 85%). Na instrumencie Diana 700 można polegać: pomiary będą spełniać wszystkie wymogi zgodnie z określonymi normami już przy pierwszej próbie. Spersonalizowany pulpit: skup się na tym, co najważniejsze Możliwe jest utworzenie wielu różnych układ ekranu wyświetlającego pomiary, zależnie od własnych potrzeb. Dodawaj, zmieniaj i usuwaj pola danych w oparciu o dane, do których musisz mieć dostęp na pierwszy rzut oka, a także zmieniaj ich wielkość za pomocą zaledwie kilku kliknięć. Tryb z przewodnikiem: bezproblemowe pomiary dla początkujących Oprogramowanie zawiera moduł wsparcia, który prowadzi użytkownika krok po kroku przez idealnie wykonany proces destylacji. Ilustracje na ekranie przedstawiają standardowe procedury działania i szczegółowo wyjaśniają wszelkie niezbędne przygotowania. Przejście do kolejnego etapu jest możliwe tylko wtedy, gdy poprzedni został poprawnie przeprowadzony. Tryb zaawansowany: szybki proces dla ekspertów Tryb zaawansowany jest przeznaczony dla doświadczonych operatorów. Aby uniknąć marnowania czasu z powodu błędnej konfiguracji, reprezentacja graficzna na instrumencie Diana 700 przedstawia symbole wskazujące status każdego komponentu instrument jest gotowy, gdy wszystkie światełka uzyskają zielony kolor. Temperatura oparów Objętość próbki Ciśnienie atmosferyczne Wilgotność otoczenia Temperatura otoczenia Zabezpieczenia Gaśnica System monitorowania stanu Wymagania operacyjne Temperatura od 10 do +35 C Pt100, klasa A Zakres temperatury: od 0 C do 450 C, rozdzielczość: 0,1 C Zintegrowana pamięć kalibracji z 20 punktami kalibracji i automatycznymi odczytami (wykrywanie identyfikatora) Automatyczna korekcja przez ciśnienie barometryczne Optyczny system wykrywania fazy stałej z technologią czujnika obrazowania kontaktowego (CIS) Skanowanie objętości próbki przed rozpoczęciem testu w celu pomiaru objętości wstępnej (w przeliczeniu na 100%, jeśli jest to konieczne) Skanowanie pozostałości w komorze wstępnej z automatycznym obliczaniem strat Zakres objętości: od 0 ml do 103,5 ml, rozdzielczość: 0,01 ml Dokładność ±0,1 ml Wbudowany czujnik ciśnienia, zakres: od 30 kpa do 110 kpa, rozdzielczość: 0,1 kpa Wbudowany czujnik wilgotności, zakres: od 0% do 95% (wilgotności względnej) Wbudowany czujnik temperatury, zakres temperatur: od -20 C do +80 C, rozdzielczość: 0,1 C Wbudowana gaśnica z czujnikiem podczerwieni do wykrywania pożaru Podłączenie od 4 bar do 6 bar CO 2 lub N 2 Wykrywanie podłączenia gazu obojętnego Wykrywanie wielkości naczynia próbki, wspornik, czujnik temperatury oparów, osłona ogrzewacza, czyszczenie skraplacza, drzwi komory wstępnej, cylinder wstępny, płytka ociekowa Wilgotność względna od 10% do 80% wilgotności względnej w temp. 35 C Napięcie Moc całkowita Wysokość n.p.m. Wymiary i ciężar Wymiary od 90 V do 240 V, 50/60 Hz 900 W od 0 m do 5000 m ok. 406 mm x 525 mm x 645 mm (szer. gł. wys.) Masa w przybliżeniu 40 kg Inne funkcje Technologie łączności Obliczenia automatyczne Akcesoria 1 Ethernet, 5 USB, 1 HDMI, Bluetooth, WiFi Liczba cetanowa, wskaźnik właściwości jezdnych Czujnik temperatury końca destylacji, fiolka 200 ml, czytnik kodów kreskowych, drukarka, drukarka paragonowa, klawiatura, różne certyfikowane materiały wzorcowe (CRM)

5 2019 Anton Paar GmbH I Prawa autorskie zastrzeżone. Dane techniczne mogą ulec zmianie. H10IP001PL-D
