system wideofonowy Modułowy panel wejściowy ze stali nierdzewnej

Transkrypt

1 system wideofonowy Modułowy panel wejściowy ze stali nierdzewnej

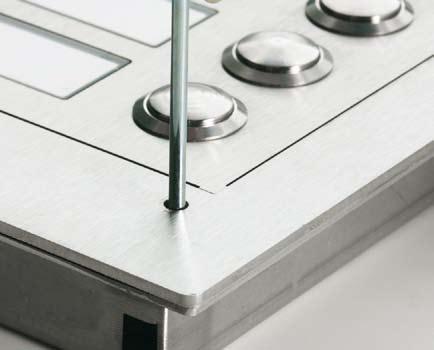

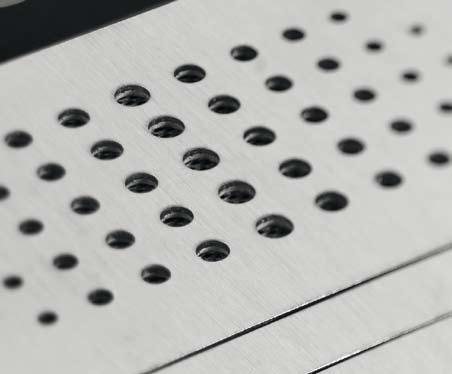

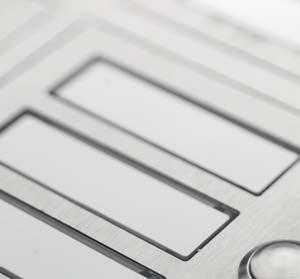

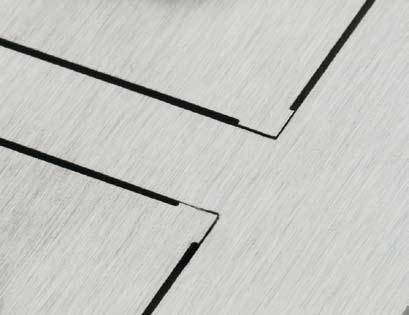

2 Perfekcyjne wykonanie każdego szczegółu

3

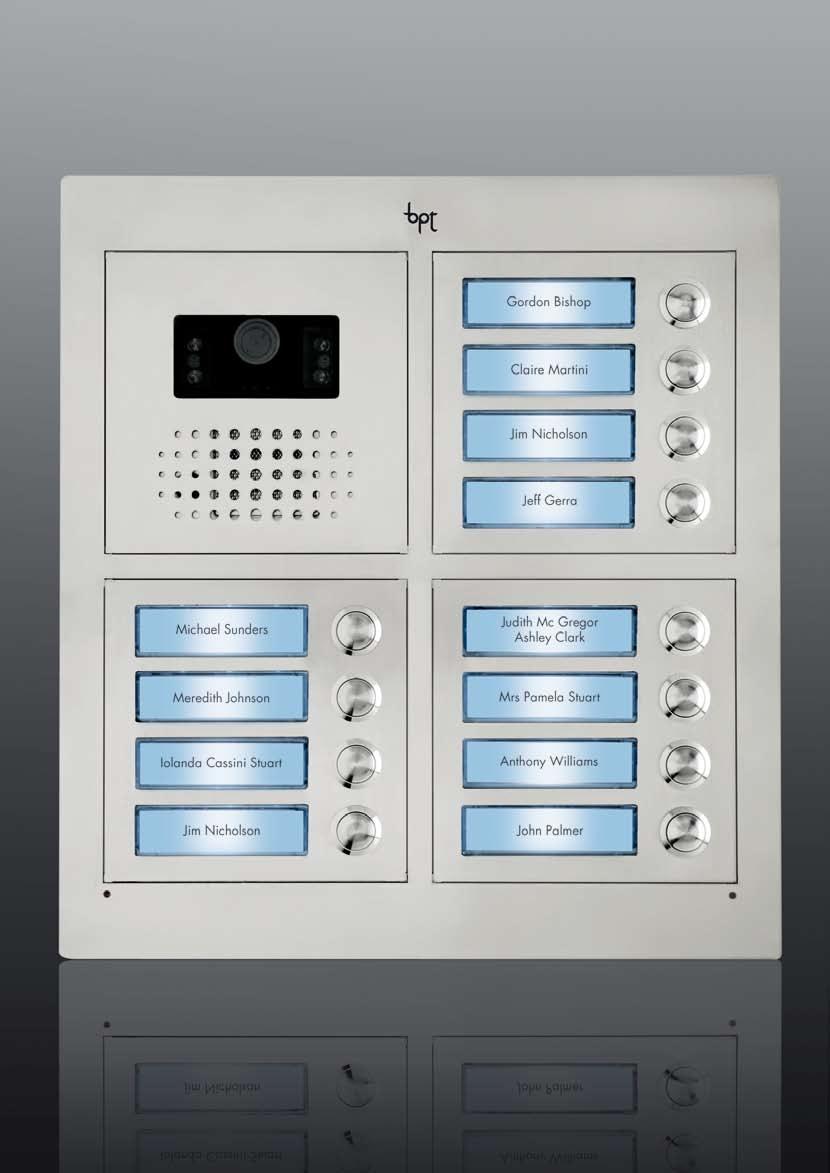

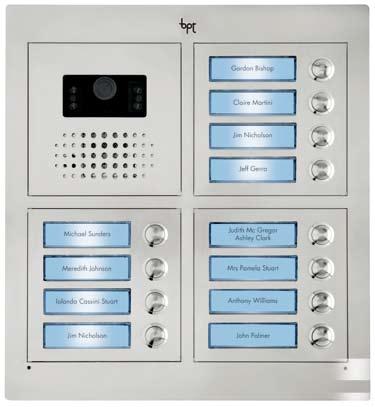

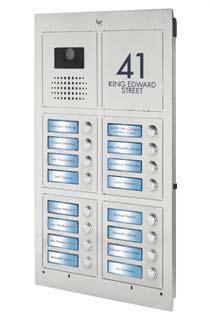

4 XOLID Modułowy panel wejściowy ze stali nierdzewnej AISI 304 Nowa linia wandaloodpornych paneli wejściowych, wykonanych ze stali nierdzewnej AISI 304, przeznaczonych do montażu zewnętrznego. Modułowa konstrukcja panelu zapewnia pełną elastyczność przy doborze liczby przycisków wywołania lokatorów. Elementy składowe panelu instalować można w puszkach mieszczących dwa lub trzy moduły w jednym pionowym rzędzie lub w puszkach mieszczących cztery lub sześć modułów w dwóch pionowych rzędach. Puszki mogą być montowane podtynkowo, natynkowo ze specjalnym daszkiem jak również w stalowych słupkach wolnostojących. Dodatkową elastyczność zapewnia możliwość stosowania panelu w różnych systemach BPT, zarówno jak i wideo, takich jak X1, X2, 300 lub analogowy system 200. Przyciski w jednej kolumnie Przyciski w dwóch kolumnach 4 WYMIARY PANELU 2-modułowego 155x310 mm 3-modułowego 155x440 mm WYMIARY PANELU 4-modułowego 285x310 mm 6-modułowego 285x440 mm

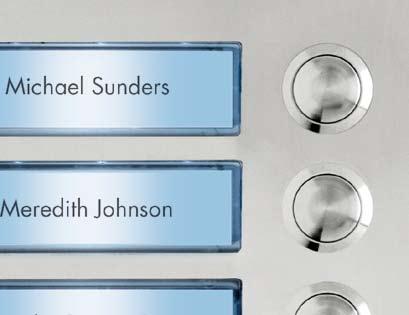

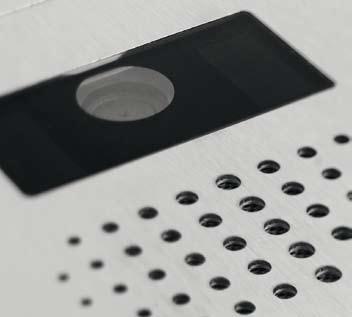

5 BUDOWA Wandaloodporna pokrywka modułu wideo z przyciemnionym okienkiem obiektywu Wandaloodporna pokrywka modułu Wkładka na nazwisko lokatora podświetlana niebieskimi diodami LED Przyciski wywołania ze stali nierdzewnej Zamknięcie panelu RODZAJE MODUŁÓW Panel wejściowy 2-modułowy Panel wejściowy 3-modułowy Panel wejściowy 4-modułowy Panel wejściowy 6-modułowy SPOSOBY INSTALACJI Podtynkowa Natynkowa W słupku stalowym

6 WPROWADZENIE Wybór elementów składowych panelu MODUŁOWY PANEL WEJŚCIOWY - INSTALACJA PODTYNKOWA = + PUSZKA PODTYNKOWA + + RAMKA I POKRYWKA WYKOŃCZENIOWA ELEMENTY ELEKTRONIKI + POKRYWKA AUDIO/WIDEO MODUŁY PRZYCISKÓW I AKCESORIA SYSTEMY DOMOFONOWE I WIDEOFONOWE 2 wires LICZBA MODUŁÓW ELEMENTY ELEMENTY ELEMENTY HAV/200 2 HXB2 HXF2 HXV/301 wideo cz/b HIA/300 HXM1 HAV/200 wideo cz/b ICP/LR wideo cz/b HXM2 HXMV HAVC/200 HXVC/301 wideo kolor 3 HXB3 HXF3 HIA/300 ICP/LR wideo kolor HAVC/200 wideo kolor HXM4 HXC/301 HIA/300 4 HXB4 HXF4 HXT/301 z zewnętrzną kamerą ICP/LR 6 HXM2D HXMA HXM4D HXM8D HIA/300 HXF6 HXM6D HXC/301 HXB6 HXM3 HXT/301 z zewnętrzną kamerą ICP/LR HXMA2D HXMI Pokrywka /wideo Puszka podtynkowa Ramka i pokrywka wykończeniowa HXMB Elementy elektroniki Moduł przycisków i akcesoria

7 WPROWADZENIE Wybór elementów składowych panelu MODUŁOWY PANEL WEJŚCIOWY - INSTALACJA NATYNKOWA = + + ELEMENTY ELEKTRONIKI PUSZKA PODTYNKOWA RAMKA I POKRYWKA WYKOŃCZENIOWA + POKRYWKA AUDIO/WIDEO MODUŁY PRZYCISKÓW I AKCESORIA SYSTEMY DOMOFONOWE I WIDEOFONOWE LICZBA MODUŁÓW ELEMENTY ELEMENTY ELEMENTY HXM1 HAV/200 wideo cz/b HXMV 2 HAVC/200 wideo kolor HXSB2 HXM2 HXM3 HXM4 HXM2D HXMA HXM4D HXM6D 3 HXSB3 HXM8D HXMA2D HXMB HXMI Elementy elektroniki Puszka natynkowa, ramka i pokrywka wykończeniowa Pokrywka /wideo Moduł przycisków i akcesoria

8 ELEMENT/KOD PRODUKTU Panele wejściowe MODUŁOWY PANEL WEJŚCIOWY ZE STALI NIERDZEWNEJ PUSZKI PODTYNKOWE HXB Puszka podtynkowa ze stali nierdzewnej, 2-modułowa. Wymiary (SxWxG) 139x298x65 mm. Możliwość wprowadzenia przewodu przez jeden z 8 otworów o średnicy 32 mm. HXB Puszka podtynkowa ze stali nierdzewnej, 3-modułowa. Wymiary (SxWxG) 139x428x65 mm. Możliwość wprowadzenia przewodu przez jeden z 8 otworów o średnicy 32 mm. HXB Puszka podtynkowa ze stali nierdzewnej, 4-modułowa. Wymiary (SxWxG) 269x298x65 mm. Możliwość wprowadzenia przewodu przez jeden z 8 otworów o średnicy 32 mm. HXB Puszka podtynkowa ze stali nierdzewnej, 6-modułowa. Wymiary (SxWxG) 269x428x65 mm. Możliwość wprowadzenia przewodu przez jeden z 8 otworów o średnicy 32 mm. RAMKI I POKRYWKI WYKOŃCZENIOWE HXF Ramka i pokrywka wykończeniowa, 2-modułowa. Wymiary (SxW) 155x310 mm. HXF Ramka i pokrywka wykończeniowa, 3-modułowa. Wymiary (SxW) 155x440 mm. HXF Ramka i pokrywka wykończeniowa, 4-modułowa. Wymiary (SxW) 285x310 mm. HXF Ramka i pokrywka wykończeniowa, 6-modułowa. Wymiary (SxW) 285x440 mm. PUSZKI NATYNKOWE ZE STALI NIERDZEWNEJ (dostępne tylko w Systemie 200) PUSZKI NATYNKOWE, RAMKI I POKRYWKI WYKOŃCZENIOWE HXSB Puszka natynkowa ze stali nierdzewnej, 2-modułowa; w komplecie z ramką i pokrywką wykończeniową. Wymiary (SxWxG) 155x320x80 mm. Możliwość wprowadzenia przewodu przez jeden z 2 otworów o średnicy 32 mm. HXSB Puszka natynkowa ze stali nierdzewnej, 3-modułowa; w komplecie z ramką i pokrywką wykończeniową. Wymiary (SxWxG) 155x450x80 mm. Możliwość wprowadzenia przewodu przez jeden z 2 otworów o średnicy 32 mm. 8

9 ELEMENT/KOD PRODUKTU Panele wejściowe MODUŁY PANELU WEJŚCIOWEGO POKRYWKI MODUŁÓW AUDIO/WIDEO HXMV Pokrywka modułu wideo panelu wejściowego. HXMA Pokrywka modułu panelu wejściowego. HXMA2D Pokrywka modułu panelu wejściowego z 2 przyciskami wywołania, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. ELEMENTY ELEKTRONIKI 2-ŻYŁOWEGO SYSTEMU X1 HXV/ Moduł wideo panelu wejściowego z możliwością podłączenia modułu kamery czarno-białej. HXVC/301 HXVC/ Moduł wideo panelu wejściowego z możliwością podłączenia modułu kamery kolorowej. HXC/ Moduł panelu wejściowego. HXC/301 HXT/ Moduł panelu wejściowego z możliwością podłączenia kamery zewnętrznej. ELEMENTY ELEKTRONIKI SYSTEMU 300 HAV/ Moduł kamery czarno-białej. HAVC/ Moduł kamery kolorowej. HAV/200 HAVC/ Moduł. HIA/ Moduł interfejsu /wideo. ICP/LR Moduł sterujący panelu wejściowego. ELEMENTY ELEKTRONIKI SYSTEMU 200 HAV/ Moduł kamery czarno-białej. HAV/200 HAVC/200 HAVC/ Moduł kamery kolorowej Moduł. 9

10 ELEMENT/KOD PRODUKTU Panele Wejściowe MODUŁY PANELU WEJŚCIOWEGO MODUŁY PRZYCISKÓW I AKCESORIÓW HXM Moduł panelu wejściowego z 1 przyciskiem wywołania, podświetlanym diodami LED, o napięciu zasilania V AC / V DC. HXM Moduł panelu wejściowego z 2 przyciskami wywołania, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. HXM Moduł panelu wejściowego z 3 przyciskami wywołania, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. HXM Moduł panelu wejściowego z 4 przyciskami wywołania, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. HXM2D Moduł panelu wejściowego z 2 przyciskami wywołania w 1 rzędzie, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. HXM4D Moduł panelu wejściowego z 4 przyciskami wywołania w 2 rzędach, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. HXM6D Moduł panelu wejściowego z 6 przyciskami wywołania w 3 rzędach, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. HXM8D Moduł panelu wejściowego z 8 przyciskami wywołania w 4 rzędach, podświetlanymi diodami LED, o napięciu zasilania V AC / V DC. HXMB Zaślepka. HXMI Moduł informacyjny, podświetlany diodami LED, o napięciu zasilania V AC / V DC.! Przy zastosowaniu więcej niż 4 wywołań należy dodać moduł kodujący wywołania VZS/308C - Kod (każde kolejne 8 wywołań wymaga użycia modułu kodującego) 10

11 ELEMENT/KOD PRODUKTU Panele Wejściowe MODUŁY PANELU WEJŚCIOWEGO SŁUPKI ZEWNĘTRZNE I SKRZYNKI POCZTOWE HXPB Słupek zewnętrzny ze stali nierdzewnej, 2-modułowy. Wymiary (SxWxG) 380x1800x150 mm. Posiada miejsce na wbudowanie skrzynki pocztowej. W celu skompletowania słupka należy uzupełnić go o skrzynkę pocztową lub zaślepkę. HXPB Słupek zewnętrzny ze stali nierdzewnej, 3-modułowy. Wymiary (SxWxG) 380x1800x150 mm. Posiada miejsce na wbudowanie skrzynki pocztowej. W celu skompletowania słupka należy uzupełnić go o skrzynkę pocztową lub zaślepkę. HXPB6 HXPB Słupek zewnętrzny ze stali nierdzewnej, 4-modułowy. Wymiary (SxWxG) 380x1800x150 mm. Posiada miejsce na wbudowanie skrzynki pocztowej. W celu skompletowania słupka należy uzupełnić go o skrzynkę pocztową lub zaślepkę. HXPB Słupek zewnętrzny ze stali nierdzewnej, 6-modułowy. Wymiary (SxWxG) 380x1800x150 mm. Posiada miejsce na wbudowanie skrzynki pocztowej. W celu skompletowania słupka należy uzupełnić go o skrzynkę pocztową lub zaślepkę. HXLB Skrzynka pocztowa do słupka zewnętrznego. Wymiary (SxW) 285x450 mm. HXLB HXCB Zaślepka ze stali nierdzewnej montowana w miejsce skrzynki pocztowej słupka zewnętrznego. Wymiary (SxW) 285x450 mm. 11

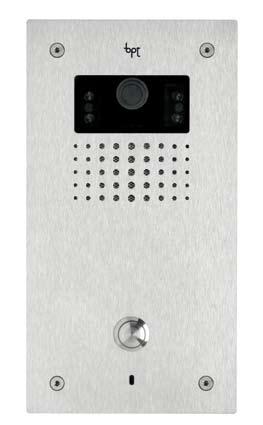

12 XOLID jednobryłowy panel IP54 AISI 304 Nowa linia jednobryłowych, wandaloodpornych paneli wejściowych, wykonanych ze stali nierdzewnej szczotkowanej AISI 304, o stopniu ochrony IP54 przeznaczonych do montażu zewnętrznego. Dostępność wersji jedno, dwu lub czteroprzyciskowych zwiększa obszar zastosowań panelu. Panel nadaje się do instalacji w wieloprzewodowym systemie BPT serii 200. Moduły elektroniki montuje się pod jednoelementową pokrywką w specjalnej puszce podtynkowej (wchodzącej w skład zestawu). Puszka może również zostać zamontowana natynkowo, wykorzystując opcjonalny daszek ze stali nierdzewnej. 12 WYMIARY PANELU 120x255 mm WYMIARY PUSZKI PODTYNKOWEJ 104x206x35 mm WYMIARY PUSZKI NATYNKOWEJ 124x228x50 mm

13 BUDOWA Wandaloodporna pokrywka modułu wideo z przyciemnionym okienkiem obiektywu Wandaloodporna pokrywka modułu Przyciski wywołania ze stali nierdzewnej Zamknięcie panelu SZCZEGÓŁY Montaż podtynkowy Montaż natynkowy SPOSOBY MONTAŻU Montaż podtynkowy Montaż natynkowy 13

14 WPROWADZENIE Wybór elementów składowych panelu wejściowego MONTAŻ NATYNKOWY + = JEDNOELEMENTOWY PANEL WEJŚCIOWY ELEMENTY ELEKTRONIKI ELEMENTY ELEKTRONIKI LICZBA WYWOŁAŃ ELEMENT 1 HXA1 2 HXA2 4 HXA4 1 HXV1 HAV/200 wideo cz/b 2 HXV2 4 HXV4 Elementy elektroniki Montaż naścienny 14 ELEMENT HAVC/200 wideo kolor Pokrywka panelu Elementy elektroniki

15 ELEMENT/KOD PRODUKTU Jednobryłowy panel wejściowy LINIA JEDNOBRYŁOWYCH PANELI WEJŚCIOWYCH JEDNOBRYŁOWY PANEL WEJŚCIOWY HXA Płyta frontowa panelu wejściowego w wersji z 1 przyciskiem wywołania, w zestawie z ramką i pokrywką wykończeniową oraz puszką podtynkową HXA Płyta frontowa panelu wejściowego w wersji z 2 przyciskami wywołania, w zestawie z ramką i pokrywką wykończeniową oraz puszką podtynkową HXA Płyta frontowa panelu wejściowego w wersji z 4 przyciskami wywołania, w zestawie z ramką i pokrywką wykończeniową oraz puszką podtynkową HXV Płyta frontowa panelu wejściowego w wersji wideo z 1 przyciskiem wywołania, w zestawie z ramką i pokrywką wykończeniową oraz puszką podtynkową HXV Płyta frontowa panelu wejściowego w wersji wideo z 2 przyciskami wywołania, w zestawie z ramką i pokrywką wykończeniową oraz puszką podtynkową HXV Płyta frontowa panelu wejściowego w wersji wideo z 4 przyciskami wywołania, w zestawie z ramką i pokrywką wykończeniową oraz puszką podtynkową HXT Daszek ze stali nierdzewnej do instalacji natynkowej. ELEMENTY ELEKTRONIKI Moduł. HAV/ Moduł kamery czarno-białej. HAV/200 HAVC/200 HAVC/ Moduł kamery kolorowej. 15

16 / / ELLERANI - S. Vito/PN - 08F0692 Bpt S.p.A. zastrzega sobie prawo do wprowadzenia zmian w niniejszym dokumencie. BPT SpA Via Roma, Cinto Caomaggiore Venezia - Italy Tel / Fax / Legal headquarters: Via Stazione, Sesto al Reghena Pordenone - Italy info@bpt.it
