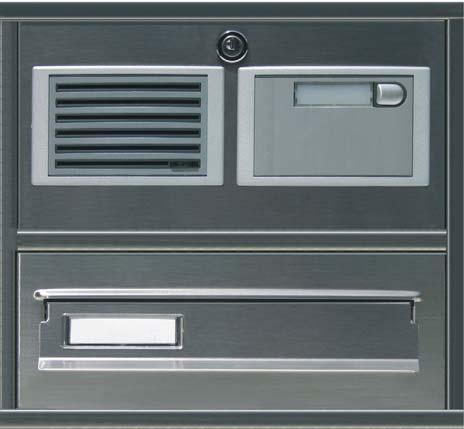

2 ZESTAW DOMOFONOWY ZE SKRZYNKĄ NA LISTY 1NR REF.SK3581

3 POLSKI INSTRUKCJA OBSŁUGI ZESTAWU DOMOFONOWEGO ZE SKRZYNKĄ NA LISTY 1NR Firma FERMAX Polska sp. z o.o. sporządziła niniejszy dokument techniczny w celach informacyjnych. Firma zastrzega sobie prawo do wprowadzania bez uprzedzenia modyfikacji technicznych do urządzeń, których dotyczy niniejszy dokument. Ewentualne zmiany będą uwzględnione w późniejszych wydaniach instrukcji.

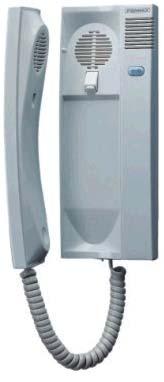

4 OGÓLNA CHARAKTERYSTYKA Zestaw domofonowy z skrzynką na listy przeznaczony jest do zabudowy w słupku. Prawidłowo zamontowany i uruchomiony zestaw domofonowy umożliwia: - wywołanie unifonu (sygnał dźwiękowy) poprzez naciśnięcie przycisku znajdującego się na panelu umieszczonym na zewnątrz budynku, - rozmowę pomiędzy osobą znajdującą się na zewnątrz budynku, a osobą znajdującą się w budynku, - uruchomienie elektrozaczepu otwierającego drzwi, furtkę, bramę itp. Zestaw domofonowy zawiera: Nr ref. - skrzynkę na listy z panelem zewnętrznym - moduł wzmacniacza moduł przyciskowy 1nr 50 - unifon zasilacz 4800 ZASILACZ (REF.4800) Zasilacz służy do zasilania systemu domofonowego. Należy go zamontować w pomieszczeniu zamkniętym i suchym.zasilacz do instalacji 30V, może podłączyć jedynie osoba posiadająca odpowiednie uprawnienia. DANE TECHNICZNE ZASILACZA: Zasilanie: 30 V ac 50/60 Hz Napięcie wyj. 1 V ac / 1,5 A Str. 3

5 MONTAŻ MODUŁÓW DOMOFONOWYCH SPOSÓB ZAMOCOWANIA SKRZYNKI NA LISTY Przed osadzeniem skrzynki w murze należy wymontować ramkę zewnętrzną wraz z płytą czołową poprzez: - otwarcie zamka płyty czołowej i jej wyjęcie - odkręcenie wkrętów M4 w górnych narożach - odciągnięcie górnej części ramki i wysunięcie z dolnego zaczepu (ramkę podnieść do góry) Należy również zdemontować tylne drzwiczki skrzynki lub zabezpieczyć je folią na czas trwania prac murarskich. UWAGA!!! Wszystkie elementy zewnętrzne wykonane z stali nierdzewnej chronić przed działaniem zaprawy murarskiej, środków do czyszczenia i konserwacji cegieł, klinkieru, fug, betonu itp.!!! Montaż: 1. Przednią część skrzynki (ramkę wewnętrzną wraz z częścią domofonową i szufladą) obmurować tak, aby boczne kątowniki ramki przylegały do muru na całej długości ( z zachowaniem pionu i poziomu) patrz rysunek.. Tylną część skrzynki (od drzwi) obmurować tak, aby skrajny nit obudowy drzwi znajdował się w murze patrz rysunek. 3. Przez 1 lub otwory w puszce elektrycznej przełożyć przewody domofonowe patrz schemat. 4. Po zakończeniu prac murarskich i konserwacyjnych muru nałożyć uprzednio zdemontowaną ramkę zewnętrzną na dolny zaczep i przykręcić -oma wkrętami M4.Przed przykręceniem ponownie sprawdzić pion i poziom. Str. 4

6 5. Zamontować tylne drzwiczki lub usunąć folie zabezpieczającą. 6. Dokonać połączeń elektrycznych zgodnie ze schematem instalacji domofonowej. 7. Płytę czołową domofonu osadzić zaczepami w wycięciach, docisnąć uszczelkę i zamknąć zamek. 8. Szczelinę między ramką a murem oraz między obudową drzwi a murem wypełnić silikonem patrz rysunek. UWAGA!!! Należy zwrócić uwagę na dokładne zabezpieczenie frontu. Jest konieczne uszczelnienie w taki sposób by sylikon oraz uszczelki zabezpieczały przed dostaniem się wody z góry i z boku skrzynki. Należy zapewnić odpływ gromadzącej się wody. MONTAŻ I WYMIARY Str. 5

7 ZABEZPIECZENIE FRONTU SILIKONEM UWAGA!!! Producent zastrzega sobie prawo do odmowy przejęcia reklamacji w przypadku osadzenia skrzynki niezgodnie z niniejszą instrukcją. Str. 6

8 MONTAŻ UNIFONU PRZEKROJE PRZEWODÓW Odległość między panelem zewnętrznym a unifonami. ODLEGŁOŚĆ (metry) PRZEKRÓJ O,5 mm 1 mm 1,5 mm Odległość między panelem zewnętrznym a zasilaczem. ODLEGŁOŚĆ (metry) PRZEKRÓJ 1 mm 1,5 mm mm Str. 7

9 SCHEMAT POŁĄCZEŃ Str. 8
