DOMOFONY I VIDEODOMOFONY NOWEJ GENERACJI TELEWIZYJNE SYSTEMY DOZORU SYSTEMY ALARMOWE AUTOMATYKA BRAM

Transkrypt

1 AURA DOMOFONY I VIDEODOMOFONY NOWEJ GENERACJI TELEWIZYJNE SYSTEMY DOZORU SYSTEMY ALARMOWE AUTOMATYKA BRAM SMYLE SINTHESI URMET SMYLE MIWI-URMET Sp. z o.o Łódź, ul. Pojezierska 90 a tel. (0-42) , fax. (0-42) miwi@miwiurmet.com.pl

2 INFORMACJE WSTĘ PNE Firma MIWI-URMET Sp. z o. o. jest polsko-włoską spółką produkcyjno-handlową, prowadzącą działalność na polskim rynku od 1991 r. Posiadamy sieć regionalnych Dealerów oraz autoryzowanych firm instalatorskich na terenie całego kraju. Oferta handlowa firmy zawiera analogowe i cyfrowe systemy domofonowe, videodomofonowe, kontroli dostępu, CCTV oraz systemy alarmowe. Urządzenia posiadają niezbędne certyfikaty i atesty oraz szczegółowe instrukcje montażu i użytkowania. Na wszystkie sprzedane urządzenia udzielamy 12 miesięcznej gwarancji. Urządzenia URMET charakteryzują się doskonałą jakością oraz niezawodnością działania, co zostało potwierdzone certyfikatem ISO Cennik zawiera informacje dotyczące następujących analogowych systemów domofonowych: SYSTEM DOMOFONOWY 4 + n SYSTEM DOMOFONOWY 1 + n SYSTEM DOMOFONOWY ( głośnomowiący ) DUO System 4+n jest powszechnie nazywany systemem 5-przewodowym, ze względu na ilość 5 żył dochodzących do unifonu. W pionie (od zasilacza) występuje 4+n żył, co oznacza: 4 - wspólne żyły dla wszystkich unifonów, n liczba wywołań. Od zasilacza domofonowego do panela domofonowego należy doprowadzić 9+n żył, gdzie: 9 to liczba żył, uwzględniająca obsługę elektrozaczepu, n liczba przycisków wywołania. Występują dwie odmiany systemu 5-przewodowego: 1. Z regulacją wzmocnienia (głośności) w panelu. 2. Z regulacją wzmocnienia (głośności) w zasilaczu. System 1+1 umożliwia wy wołanie, prowadzenie rozmów oraz obsługę elektrozaczepu przy użyciu 2 żył dochodzących do unifonu: - 1 żyła jest wspólna dla wszystkich unifonów. - 2 żyła prowadzona jest niezależnie dla każdego użytkownika. Generator sygnału wywołania oraz wzmacniacze toru fonicznego umiejscowione są w module rozmównym (w panelu). Do panela doprowadzane jest jedynie napięcie przemienne 12 V a.c. System DUO jest systemem domofonowym umożliwiającym komunikację z panelem przy użyciu unifonów głośnomówiących. System DUO nie współpracuje z innymi systemami domofonowymi.

3 SPIS TREŚ CI UNIFONY Str. SYSTEM 4+n 4 SYSTEM 1+n 5 INNE 5 SYSTEM DUO 6 WYPOSAŻENIE DODATKOWE DO UNIFONÓW 7 DODATKOWE SYGNALIZATORY DŹWIĘKOWE 8 SYSTEM DOMOFONOWY Z PANELAMI OZDOBNYMI TYPU AURA mod Str. SYSTEM 4+n 9 SYSTEM 1+n 9 PANELE OZDOBNE TYPU AURA 9 SYSTEM DOMOFONOWY Z PANELAMI mod. 1127, GENYA mod. 1128, SMYLE mod Str. PANELE mod. 1127, PANELE SMYLE mod PANELE GENYA 11 SYSTEM DOMOFONOWY Z PANELAMI MIWUS mod. 525 Str. SYSTEM 4+n 12 WYPOSAŻENIE DODATKOWE DO PANELI MIWUS 13 SYSTEM DOMOFONOWY Z PANELAMI TYPU SINTHESI mod Str. SYSTEM 4+n 14 SYSTEM 1+n 14 SYSTEM DUO 14 ELEMENTY WSPÓLNE PANELI TYPU SINTHESI 15 ELEMENTY KONTROLI DOSTĘPU 17 SYSTEM DOMOFONOWY Z PANELAMI mod. 725 Str. SYSTEM 4+n 18 SYSTEM 1+n 18 PANELE JEDNO I DWU RZĘDOWE Z MIEJSCEM NA MODUŁ ROZMÓWNY 19 PANELE DWURZĘDOWE NUMEROWE 20 DASZKI I OBUDOWY NATYNKOWE DO PANELI mod SYSTEM DOMOFONOWY Z PANELAMI WANDALOODPORNYMI TYPU K-STEEL mod Str. SYSTEM 4+n 21 SYSTEM 1+n 21 ELEMENTY WSPÓLNE PANELI TYPU K-STEEL 22 ELEMENTY KONTROLI DOSTĘPU 23 SYSTEM DOMOFONOWY Z PANELAMI TYPU MIWI Str. SYSTEM 4+n 24 SKRZYNKI NA LISTY Z PANELEM DOMOFONOWYM Str. SKRZYNKI NA LISTY WTYNKOWE REGULOWANE 25 SKRZYNKI NA LISTY NA PANEL SINTHESI 25 SYSTEM SCAITEL (INTEGRUJE TELEFONY Z SYSTEMEM DOMOFONOWYM) Str. KOMBIFONY, INTERFEJSY, CENTRALE PABX 26 AKCESORIA DODATKOWE 27 SYSTEMY INTERKOMOWE Str. SYSTEM EASIVOICE 28 INTERKOM SIECIOWY 28 SYSTEM INTERKOMOWY mod INTERKOM KASOWY 28 ZASILACZE I PRZEKAŹNIKI Str. SYSTEM 4+n 29 SYSTEM 1+n 31 SYSTEM DUO 31 SYSTEMY INTERKOMOWE 31 ELEMENTY WSPÓLNE 32 ELEKTROZACZEPY Str. ELEKTROZACZEPY 33 LISTWY MOCUJĄCE 33

4 UNIFONY SYSTEM 4+n Unifon interkomowy UTOPIA 1134/1 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w 1 przycisk dodatkowy miejsce na 2 kolejne przyciski (nr ref. 1134/55) 3-pozycyjny regulator natężenia sygnału wywołania Kolor szary Wymiary: 225 x 90 x 48 mm 43,- 1134/41 Unifon interkomowy UTOPIA kolor czarny Unifon (do systemu 4+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w 1 przycisk dodatkowy miejsce na 2 kolejne przyciski (nr ref. 1134/100) 3-pozycyjny regulator natężenia sygnału wywołania Kolor czarny 52,- Wymiary: 225 x 90 x 48 mm Unifon ATLANTICO 1133 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi Kolor biały 40,- 1133/1 1133/ /20 Wymiary: 236 x 100 x 64 mm Unifon interkomowy ATLANTICO Unifon (do systemu 4+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w 1 przycisk dodatkowy miejsce na 2 kolejne przyciski (nr ref. 1133/55) Kolor biały Wymiary: 236 x 100 x 64 mm Unifon interkomowy z klawiaturą ATLANTICO Unifon (do systemu 4+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w klawiaturę numeryczną 12 przyciskową umieszczoną pod słuchawką 1 przycisk dodatkowy (funkcyjny) miejsce na 2 kolejne przyciski (nr ref. 1133/55) buzzer 12Vac Kolor biały Umożliwia zbudowanie systemu interkomowego do 16 użytkowników Wymiary: 236 x 100 x 64 mm Unifon specjalny ATLANTICO Unifon (do systemu 4+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w Przycisk wyłączający sygnał wywołania (aktywacja sygnalizowana zieloną diodą LED) funkcja nie przeszkadzać, Sygnalizację otwartych drzwi (czerwona dioda LED), Funkcję otwierania drzwi przyciskiem wywołania w panelu wejściowym (opcja) Kolor biały Wymiary: 236 x 100 x 64 mm Unifon interkomowy ATLANTICO kolor czarny 45,- 179,- 97,- 1133/41 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w 3 przyciski dodatkowe (funkcyjne). Kolor - czarny 65,- Wymiary: 236 x 100 x 64 mm Unifon interkomowy ATLANTICO kolor srebrny 1133/42 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w 3 przyciski dodatkowe(funkcyjne). Kolor - srebrny 49,- Wymiary: 236 x 100 x 64 mm -4- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

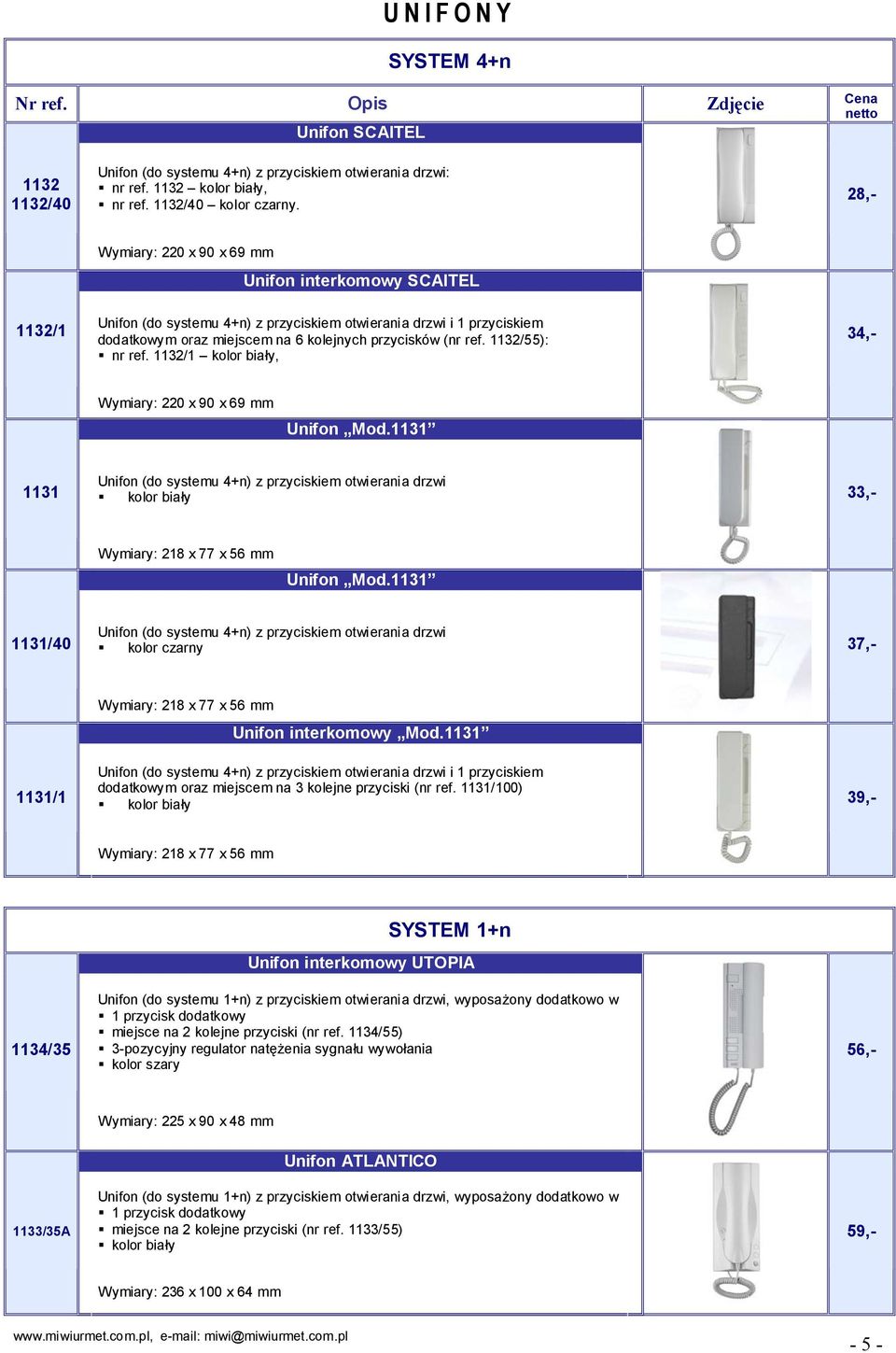

5 UNIFONY SYSTEM 4+n Unifon SCAITEL /40 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi: nr ref kolor biały, nr ref. 1132/40 kolor czarny. 28,- Wymiary: 220 x 90 x 69 mm Unifon interkomowy SCAITEL 1132/1 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi i 1 przyciskiem dodatkowym oraz miejscem na 6 kolejnych przycisków (nr ref. 1132/55): nr ref. 1132/1 kolor biały, 34,- Wymiary: 220 x 90 x 69 mm Unifon Mod Unifon (do systemu 4+n) z przyciskiem otwierania drzwi kolor biały 33,- Wymiary: 218 x 77 x 56 mm Unifon Mod /40 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi kolor czarny 37,- 1131/1 Wymiary: 218 x 77 x 56 mm Unifon interkomowy Mod.1131 Unifon (do systemu 4+n) z przyciskiem otwierania drzwi i 1 przyciskiem dodatkowym oraz miejscem na 3 kolejne przyciski (nr ref. 1131/100) kolor biały 39,- Wymiary: 218 x 77 x 56 mm 1134/35 SYSTEM 1+n Unifon interkomowy UTOPIA Unifon (do systemu 1+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w 1 przycisk dodatkowy miejsce na 2 kolejne przyciski (nr ref. 1134/55) 3-pozycyjny regulator natężenia sygnału wywołania kolor szary 56,- Wymiary: 225 x 90 x 48 mm 1133/35A Unifon ATLANTICO Unifon (do systemu 1+n) z przyciskiem otwierania drzwi, wyposażony dodatkowo w 1 przycisk dodatkowy miejsce na 2 kolejne przyciski (nr ref. 1133/55) kolor biały 59,- Wymiary: 236 x 100 x 64 mm miwi@miwiurmet.com.pl - 5 -

6 UNIFONY INNE 1131/ CY 1131/ CY-U 1131/ / /520 Unifon do systemu CYFRAL TCL Unifon współpracuje z 2 przewodowymi systemami domofonowymi typu TCL firmy CYFRAL Wymiary: 218 x 77 x 56 mm Unifon uniwersalny do systemu CYFRAL Unifon współpracuje z 2 przewodowymi systemami domofonowymi typu TCL oraz BARTAR firmy CYFRAL Wymiary: 218 x 77 x 56 mm Unifon cyfrowy do systemów: MATIBUS, PROEL, LASKOMEX, WEKTA Unifon współpracuje z 2 przewodowymi systemami domofonowymi firm: PROEL, LASKOMEX, WEKTA oraz systemem MATIBUS Wymiary: 218 x 77 x 56 mm Unifon cyfrowy do systemów: MATIBUS, PROEL, LASKOMEX, WEKTA z dod. przyciskiem Unifon współpracuje z 2 przewodowymi systemami domofonowymi firm: PROEL, LASKOMEX, WEKTA oraz systemem MATIBUS. Posiada wbudowany przycisk funkcyjny (niezależne styki) i miejsce na kolejne 3 przyciski funkcyjne. Wymiary: 218 x 77 x 56 mm Unifon cyfrowy SCAITEL do systemów: MATIBUS, PROEL, LASKOMEX, WEKTA Unifon współpracuje z 2 przewodowymi systemami domofonowymi firm: PROEL, LASKOMEX, WEKTA oraz systemem MATIBUS. Umożliwia podłączenie modułu wizyjnego SCAITEL w wersji video systemu MATIBUS. 40,- 40,- 42,- 51,- 40,- 1132/521 Wymiary: 220 x 90 x 69 mm Unifon cyfrowy SCAITEL do systemów: MATIBUS, PROEL, LASKOMEX, WEKTA z dod. przyciskiem Unifon współpracuje z 2 przewodowymi systemami domofonowymi firm: PROEL, LASKOMEX, WEKTA oraz systemem MATIBUS. Posiada wbudowany przycisk funkcyjny (niezależne styki) i miejsce na kolejne 6 przycisków funkcyjnych. Umożliwia podłączenie modułu wizyjnego SCAITEL systemu MATIBUS video. Wymiary: 220 x 90 x 69 mm 47,- 752/23 Unifon DUO SYSTEM DUO Unifon głośnomówiący (do systemu DUO) wyposażony jest w: Przycisk otwierania drzwi, Przycisk załączający rozmowę. 74,- Wymiary: 177 x 88 x 37 mm -6- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

7 UNIFONY WYPOSAŻENIE DODATKOWE DO UNIFONÓW Uchwyt skośny do unifonu UTOPIA 1134/50 Przeznaczony dla unifonów mod. 1134/1, 1133/35, Uchwy t składa się z podstawy oraz gniazda z 19-żyłowym przewodem, Kolor szary 143,- 1134/ /100 Pojedynczy przycisk do unifonu UTOPIA Przeznaczony dla unifonów mod. 1134/1, 1134/ /35A Nr ref. 1134/55 kolor szary Nr ref. 1134/100 kolor czarny Uchwyt skośny do unifonu ATLANTICO 4,- 1133/50 Przeznaczony dla unifonów mod. 1133, 1133/1, 1133/12, 1133/20, 1133/35, Uchwy t składa się z podstawy oraz gniazda z 19-żyłowym przewodem, Kolor biały 158,- 1133/55 Pojedynczy przycisk do unifonu ATLANTICO Przeznaczony dla unifonów mod. 1133/1, 1133/12, 1133/35A 4,- 1133/ /51 Zestaw z wyłącznikiem i diodą LED do unifonu ATLANTICO Urządzenie montowane wewnątrz unifonu 1133/1 lub 1133/12 Przycisk wyłączający sygnał wywołania (aktywacja sygnalizowana zieloną diodą LED) funkcja nie przeszkadzać, Sygnalizacja otwartych drzwi (czerwona dioda LED). Uchwyt skośny do unifonu i kombifonu SCAITEL Przeznaczony dla unifonów mod. 1132, 1132/1, 1132/35 oraz kombifonu 1332/1, Uchwy t składa się z samej podstawy (bez przewodu i gniazda), Kolor biały Wymiary: 140 x 147 x 86 mm Pojedynczy przycisk do unifonu SCAITEL 1132/55 Przeznaczony dla unifonów mod. 1132/1, 1132/41 Kolor biały lub czarny 39,- 57,- 4,- Zestaw z wyłącznikiem i diodą LED do unifonu SCAITEL Przeznaczony dla unifonów mod. 1132/1, 1132/ /56 Przycisk wyłączający sygnał wywołania (aktywacja sygnalizowana zieloną diodą LED) funkcja nie przeszkadzać, Sygnalizacja otwartych drzwi (czerwona dioda LED). Zestaw do regulacji głośności sygnału wywołania unifonu SCAITEL 1132/53P Przeznaczony dla unifonów SCAITEL mod. 1132, 1132/1, 1132/40, 1132/41 oraz ATLANTICO 1133, 1133/1, 1133/20 3-pozycyjna dźwignia regulacji głośności wy wołania. Uchwyt skośny do unifonu Mod.1131 Przeznaczony dla unifonów mod. 1131, 1131/1, 1131/35, 1130/120 Uchwy t składa się z podstawy oraz gniazda z 12-żyłowym przewodem, Kolor biały 94,- 30,- 4,- Pojedynczy przycisk do unifonu Mod /100 Przeznaczony dla unifonów mod. 1131/1, Kolor biały Ramka do unifonu DUO 4,- 752/1 Przeznaczona dla unifonów mod. 752/23, montowanych podtynkowo, Kolor biały Do montażu wymagana jest obudowa podtynkowa nr ref. 4328/16 11,- Wymiary: 210 x 122 mm. miwi@miwiurmet.com.pl - 7 -

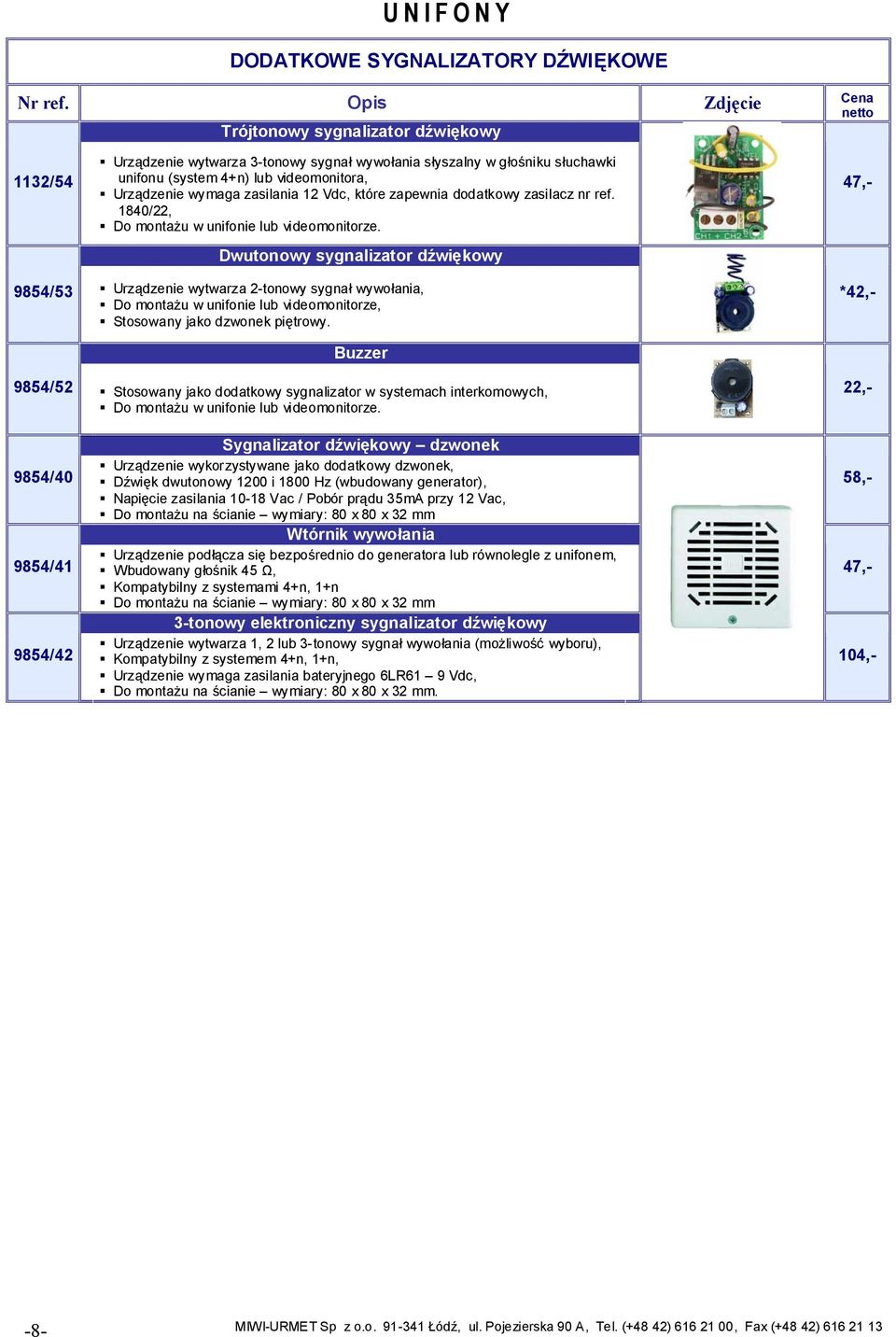

8 UNIFONY DODATKOWE SYGNALIZATORY DŹWIĘKOWE Trójtonowy sygnalizator dźwiękowy 1132/54 Urządzenie wytwarza 3-tonowy sygnał wy wołania słyszalny w głośniku słuchawki unifonu (system 4+n) lub videomonitora, Urządzenie wymaga zasilania 12 Vdc, które zapewnia dodatkowy zasilacz nr ref. 1840/22, Do montażu w unifonie lub videomonitorze. Dwutonowy sygnalizator dźwiękowy 47,- 9854/53 Urządzenie wytwarza 2-tonowy sygnał wy wołania, Do montażu w unifonie lub videomonitorze, Stosowany jako dzwonek piętrowy. *42,- Buzzer 9854/52 Stosowany jako dodatkowy sygnalizator w systemach interkomowych, Do montażu w unifonie lub videomonitorze. 22,- 9854/ / /42 Sygnalizator dźwiękowy dzwonek Urządzenie wykorzystywane jako dodatkowy dzwonek, Dźwięk dwutonowy 1200 i 1800 Hz (wbudowany generator), Napięcie zasilania Vac / Pobór prądu 35mA przy 12 Vac, Do montażu na ścianie wymiary: 80 x 80 x 32 mm Wtórnik wywołania Urządzenie podłącza się bezpośrednio do generatora lub równolegle z unifonem, Wbudowany głośnik 45 Ω, Kompatybilny z systemami 4+n, 1+n Do montażu na ścianie wymiary: 80 x 80 x 32 mm 3-tonowy elektroniczny sygnalizator dźwiękowy Urządzenie wytwarza 1, 2 lub 3-tonowy sygnał wywołania (możliwość wyboru), Kompatybilny z systemem 4+n, 1+n, Urządzenie wymaga zasilania bateryjnego 6LR61 9 Vdc, Do montażu na ścianie wymiary: 80 x 80 x 32 mm. 58,- 47,- 104,- -8- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

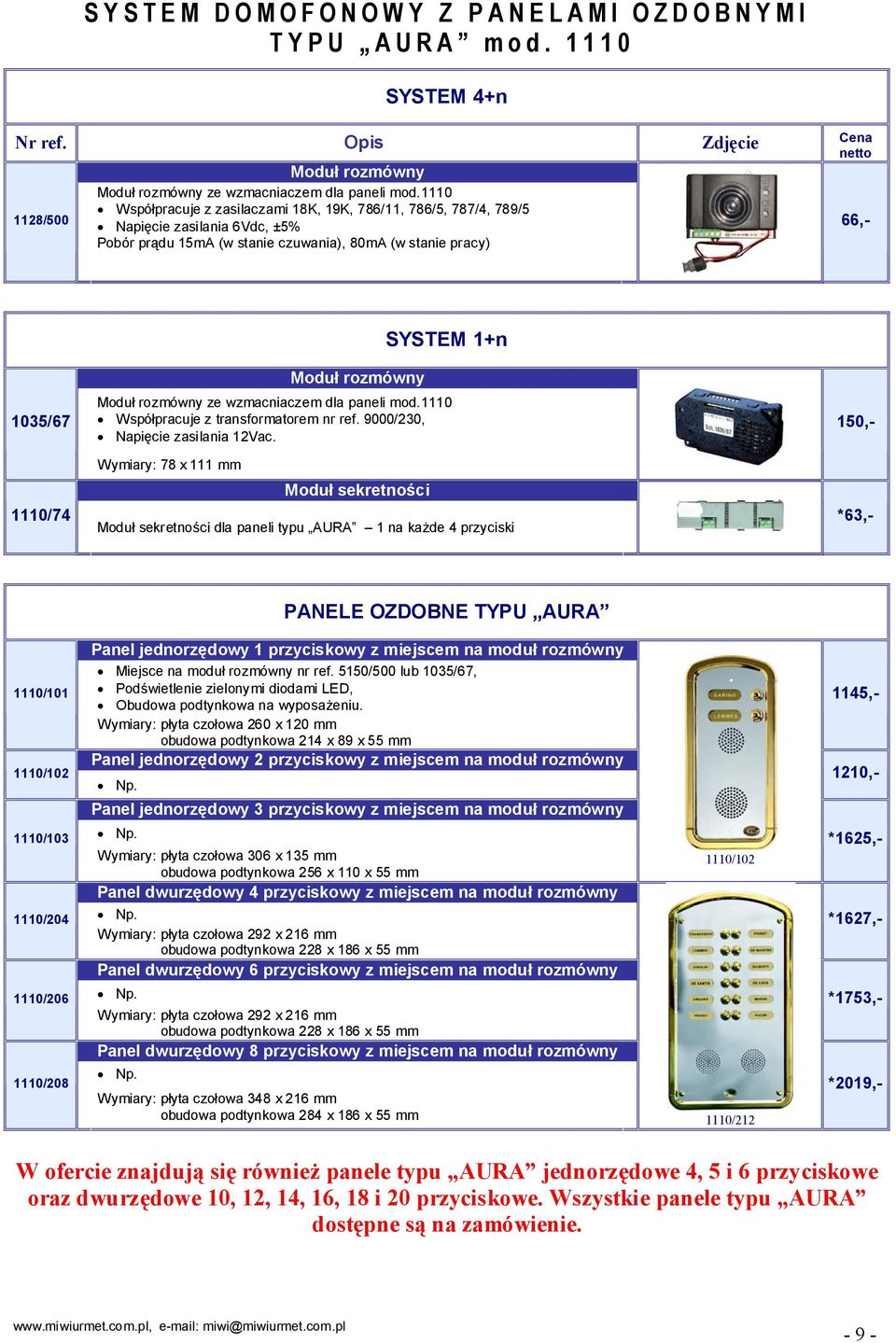

9 SYSTEM DOMOFONOWY Z PANELAMI OZDOBNYMI TYPU AURA mod SYSTEM 4+n Moduł rozmówny Moduł rozmówny ze wzmacniaczem dla paneli mod /500 Współpracuje z zasilaczami 18K, 19K, 786/11, 786/5, 787/4, 789/5 Napięcie zasilania 6Vdc, ±5% 66,- Pobór prądu 15mA (w stanie czuwania), 80mA (w stanie pracy) SYSTEM 1+n 1035/ /74 Moduł rozmówny Moduł rozmówny ze wzmacniaczem dla paneli mod.1110 Współpracuje z transformatorem nr ref. 9000/230, Napięcie zasilania 12Vac. Wymiary: 78 x 111 mm Moduł sekretności Moduł sekretności dla paneli typu AURA 1 na każde 4 przyciski 150,- *63,- 1110/ / / / / /208 PANELE OZDOBNE TYPU AURA Panel jednorzędowy 1 przyciskowy z miejscem na moduł rozmówny Miejsce na moduł rozmówny nr ref. 5150/500 lub 1035/67, Podświetlenie zielonymi diodami LED, Obudowa podtynkowa na wyposażeniu. Wymiary: płyta czołowa 260 x 120 mm obudowa podtynkowa 214 x 89 x 55 mm Panel jednorzędowy 2 przyciskowy z miejscem na moduł rozmówny Np. Panel jednorzędowy 3 przyciskowy z miejscem na moduł rozmówny Np. Wymiary: płyta czołowa 306 x 135 mm obudowa podtynkowa 256 x 110 x 55 mm Panel dwurzędowy 4 przyciskowy z miejscem na moduł rozmówny Np. Wymiary: płyta czołowa 292 x 216 mm obudowa podtynkowa 228 x 186 x 55 mm Panel dwurzędowy 6 przyciskowy z miejscem na moduł rozmówny Np. Wymiary: płyta czołowa 292 x 216 mm obudowa podtynkowa 228 x 186 x 55 mm Panel dwurzędowy 8 przyciskowy z miejscem na moduł rozmówny Np. 1110/102 Wymiary: płyta czołowa 348 x 216 mm obudowa podtynkowa 284 x 186 x 55 mm 1110/ ,- 1210,- *1625,- *1627,- *1753,- *2019,- W ofercie znajdują się również panele typu AURA jednorzędowe 4, 5 i 6 przyciskowe oraz dwurzędowe 10, 12, 14, 16, 18 i 20 przyciskowe. Wszystkie panele typu AURA dostępne są na zamówienie. miwi@miwiurmet.com.pl - 9 -

10 SYSTEM DOMOFONOWY Z PANELAMI GENYA mod SMYLE mod. 1129, mod SYSTEM 4+n Moduł rozmówny 1128/500 Moduł rozmówny ze wzmacniaczem dla paneli mod.1128, 1129 Współpracuje z zasilaczami 18K, 19K, 786/11, 786/5, 787/4, 789/5 Napięcie zasilania 6Vdc, ±5% Pobór prądu 15mA (w stanie czuwania), 80mA (w stanie pracy) 66,- 1128/ / / /12 Wymiary: Moduł rozmówny Moduł rozmówny ze wzmacniaczem dla paneli mod.1129 (wersja polska) Współpracuje z zasilaczami 18A, 19A, 18L, 19L, 18T, 789/7P Napięcie zasilania 12Vdc, ±5% Pobór prądu 15mA (w stanie czuwania), 80mA (w stanie pracy) Wymiary: Moduł rozmówny z generatorem Moduł rozmówny ze wzmacniaczem dla paneli mod.1129 Współpracuje z transformatorem: 9000/230, Wbudowany generator sygnału wywołania Napięcie zasilania 12Vac Pobór prądu 200mA (w stanie czuwania), 300mA (w stanie pracy) Wymiary: Panel domofonowy z 1 przyciskiem Panel domofonowy z wbudowanym modułem rozmownym do systemu 4+n Współpracuje z zasilaczami 18L1, 19L1, 18A1, 19A, 18T, 19ET 1 przycisk wywołania, Podświetlana etykieta opisowa Obudowa przeznaczona do uniwersalnego montażu: natynkowego lub podtynkowego Ramka maskująca do montażu podtynkowego Wymiary: płyta czołowa 172 x 85 mm Panel domofonowy z 2 przyciskami Panel domofonowy z wbudowanym modułem rozmownym do systemu 4+n Współpracuje z zasilaczami 18L1, 19L1, 18A1, 19A, 18T, 19ET 2 przyciski wywołania, Podświetlane etykiety opisowe Obudowa przeznaczona do uniwersalnego montażu: natynkowego lub podtynkowego Ramka maskująca do montażu podtynkowego Wymiary: płyta czołowa 172 x 85 mm Panel domofonowy z 1 przyciskiem 34,- 104,- 66,- 70,- 1129/1 Panel domofonowy SMYLE z miejscem na moduł rozmowny: 1128/500, 1128/501, 1128/510 1 przycisk wywołania, Podświetlana etykieta opisowa Obudowa przeznaczona do montażu: natynkowego 75,- Wymiary: płyta czołowa 185 x 100 x 25 mm Panel domofonowy z 2 przyciskami 1129/2 Panel domofonowy SMYLE z miejscem na moduł rozmowny: 1128/500, 1128/501, 1128/510 2 przyciski wywołania, Podświetlana etykieta opisowa Obudowa przeznaczona do montażu: natynkowego 82,- Wymiary: płyta czołowa 185 x 100 x 25 mm -10- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

11 SYSTEM DOMOFONOWY Z PANELAMI GENYA mod PANELE GENYA Panel domofonowy GENYA 1128/ /21 Panel domofonowy z miejscem na moduł rozmówny: 1128/500, 1128/501 Miejsce na 6 przycisków standardowych lub 3 podwójnej wielkości Podświetlenie za pomocą zielonych diod LED Obudowa przeznaczona do montażu: natynkowego. Montaż podtynkowy wymaga zastosowania puszki p/t nr ref. 1128/51 Dostępne kolory paneli: o antracyt nr ref. 1128/20 o szary nr ref. 1128/21 116,- 116,- Wymiary: płyta czołowa 240 x 99 x 35 mm Panel przyciskowy GENYA Nr ref. 1128/ / / /1 1128/2 1128/5 Panel przyciskowy GENYA Miejsce na 10 przycisków standardowych lub 5 podwójnej wielkości Podświetlenie za pomocą zielonych diod LED Obudowa przeznaczona do montażu: natynkowego. Montaż podtynkowy wymaga zastosowania puszki p/t nr ref. 1128/51 Dostępne kolory paneli: o antracyt nr ref. 1128/10 o szary nr ref. 1128/11 Wymiary: płyta czołowa 240 x 99 x 35 mm Nr ref. 1128/10 Przycisk wywołania standardowy 1 przycisk wywołania standardowej wielkości popychacz, włącznik, etykieta opisowa Wymiary: 15 x 60 mm Przycisk wywołania podwójnej wielkości 1 przycisk wywołania podwójnej wielkości popychacz, włącznik, etykieta opisowa Wymiary: 30 x 60 mm Pole opisowe 1 pole opisowe (podwójnej wielkości). Przeznaczone na opis np.: nr domu, nazwa ulicy, dodatkowe informacje etykieta opisowa 123,- 123,- 15,- 17,- 13,- Wymiary: 30 x 60 mm Zaślepka przycisku standardowego 1128/ /31 1 zaślepka przycisku wywołania standardowej wielkości Dostępne kolory: o antracyt nr ref. 1128/30 o szary nr ref. 1128/31 Nr ref 1128/30 26,- 26,- Wymiary: 15 x 60 mm Puszka podtynkowa Nr ref. 112/ /51 Puszka podtynkowa do montażu paneli GENYA. Kolor szary 39,- Wymiary: część podtynkowa 258 x 113 x 45 mm ramka zewnętrzna 272 x 132 mm miwi@miwiurmet.com.pl

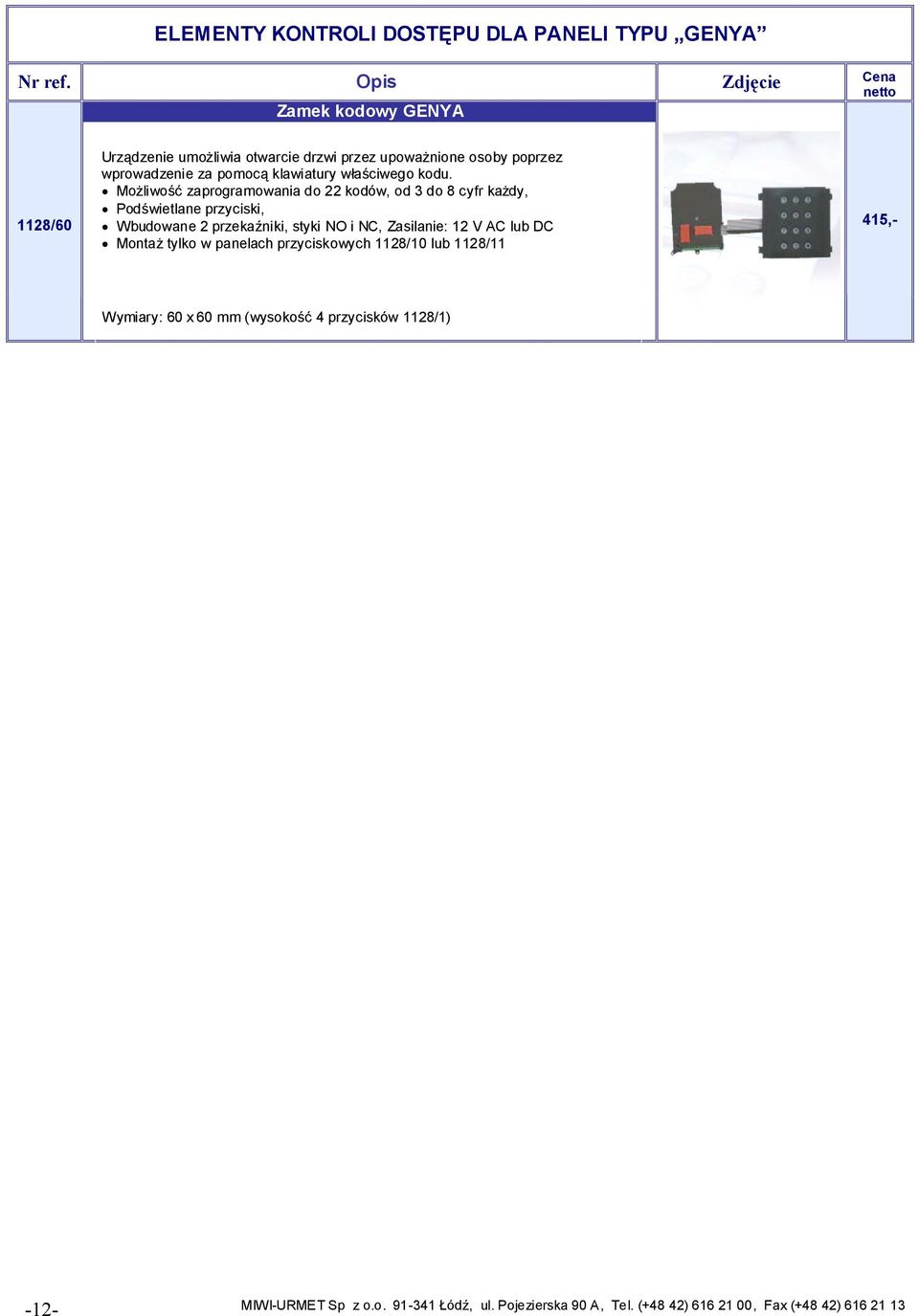

12 ELEMENTY KONTROLI DOSTĘPU DLA PANELI TYPU GENYA Zamek kodowy GENYA 1128/60 Urządzenie umożliwia otwarcie drzwi przez upoważnione osoby poprzez wprowadzenie za pomocą klawiatury właściwego kodu. Możliwość zaprogramowania do 22 kodów, od 3 do 8 cyfr każdy, Podświetlane przyciski, Wbudowane 2 przekaźniki, styki NO i NC, Zasilanie: 12 V AC lub DC Montaż tylko w panelach przyciskowych 1128/10 lub 1128/11 415,- Wymiary: 60 x 60 mm (wysokość 4 przycisków 1128/1) -12- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

13 SYSTEM DOMOFONOWY Z PANELAMI MIWUS mod. 525 SYSTEM 4+n 525/0 525/0D 525/1 525/1D Panele domofonowe 1-rzędowe Panel domofonowy z wbudowanym modułem rozmownym do systemu 4+n Współpracuje z zasilaczami 18L1, 19L1, 18A1, 19A, 18T, 19ET Podświetlane etykiety opisowe zielonymi diodami LED Obudowa wykonana ze stali szlachetnej przeznaczona do uniwersalnego montażu: natynkowego lub podtynkowego (z wykorzystaniem ramki nr ref. 525/RP1). 107,- 110,- 110,- 113,- 525/2 525/2D 525/3 525/3D 525/N7 525/N7D 525/4 525/4D 525/5 525/5D 525/6 525/6D 525/7 525/7D 525/8 525/8D 525/10 525/10D 525/N14 525/N14D 525/11 525/11D 525/12 525/12D 525/13 525/13D 525/14 525/14D 525/15 525/15D 525/16 525/16D 525/17 525/17D 525/N21 525/N21D - Bez przycisku wywołania nr ref. 525/0; wersja z daszkiem nr ref. 525/0D - 1 przycisk wywołania nr ref. 525/1; wersja z daszkiem nr ref. 525/1D - 2 przyciski wywołania nr ref. 525/2, wersja z daszkiem nr ref 525/2D - 3 przyciski wywołania nr ref. 525/3, wersja z daszkiem nr ref 525/3D - Panel numerowy 7-przyciskowy nr ref. 525/N7, wersja z daszkiem nr ref 525/N7D Wymiary: płyta czołowa 152 x 56 x 23 (35) mm Panele domofonowe 2-rzędowe Panel domofonowy z wbudowanym modułem rozmownym do systemu 4+n Współpracuje z zasilaczami 18L1, 19L1, 18A1, 19A, 18T, 19ET Podświetlane etykiety opisowe zielonymi diodami LED Obudowa wykonana ze stali szlachetnej przeznaczona do uniwersalnego montażu: natynkowego lub podtynkowego (z wykorzystaniem ramki nr ref. 525/RP2). - 4 przyciski wywołania nr ref. 525/4; wersja z daszkiem nr ref. 525/4D - 5 przycisków wywołania nr ref. 525/5, wersja z daszkiem nr ref 525/5D - 6 przycisków wywołania nr ref. 525/6, wersja z daszkiem nr ref 525/6D - 7 przycisków wywołania nr ref. 525/7; wersja z daszkiem nr ref. 525/7D - 8 przycisków wywołania nr ref. 525/8, wersja z daszkiem nr ref 525/8D - 10 przycisków wy wołania nr ref. 525/10, wersja z daszkiem nr ref 525/10D - Panel numerowy 14-przyciskowy nr ref. 525/N14, wersja z daszkiem nr ref 525/14D Wymiary: płyta czołowa 152 x 110 x 23 (35) mm Panele domofonowe 3-rzędowe Panel domofonowy z wbudowanym modułem rozmownym do systemu 4+n Współpracuje z zasilaczami 18L1, 19L1, 18A1, 19A, 18T, 19ET Podświetlane etykiety opisowe zielonymi diodami LED Obudowa wykonana ze stali szlachetnej przeznaczona do uniwersalnego montażu: natynkowego lub podtynkowego (z wykorzystaniem ramki nr ref. 525/RP3) przycisków wy wołania nr ref. 525/11, wersja z daszkiem nr ref 525/11D - 12 przycisków wy wołania nr ref. 525/12, wersja z daszkiem nr ref 525/12D - 13 przycisków wy wołania nr ref. 525/13; wersja z daszkiem nr ref 525/13D - 14 przycisków wy wołania nr ref. 525/14, wersja z daszkiem nr ref 525/14D - 15 przycisków wy wołania nr ref. 525/15, wersja z daszkiem nr ref 525/15D - 16 przycisków wy wołania nr ref. 525/16, wersja z daszkiem nr ref 525/16D - 17 przycisków wy wołania nr ref. 525/17, wersja z daszkiem nr ref 525/17D - Panel numerowy 21-przyciskowy nr ref. 525/N21; wersja z daszkiem nr ref 525/N21D Wymiary: płyta czołowa 152 x 165 x 23 (35) mm 525/2D 525/10D 525/ /RP3 113,- 116,- 117,- 120,- 118,- 121,- 161,- 167,- 164,- 171,- 168,- 175,- 172,- 178,- 176,- 182,- 182,- 188,- 185,- 192,- 236,- 245,- 239,- 248,- 242,- 251,- 246,- 256,- 249,- 259,- 252,- 262,- 257,- 266,- 265,- 275,- miwi@miwiurmet.com.pl

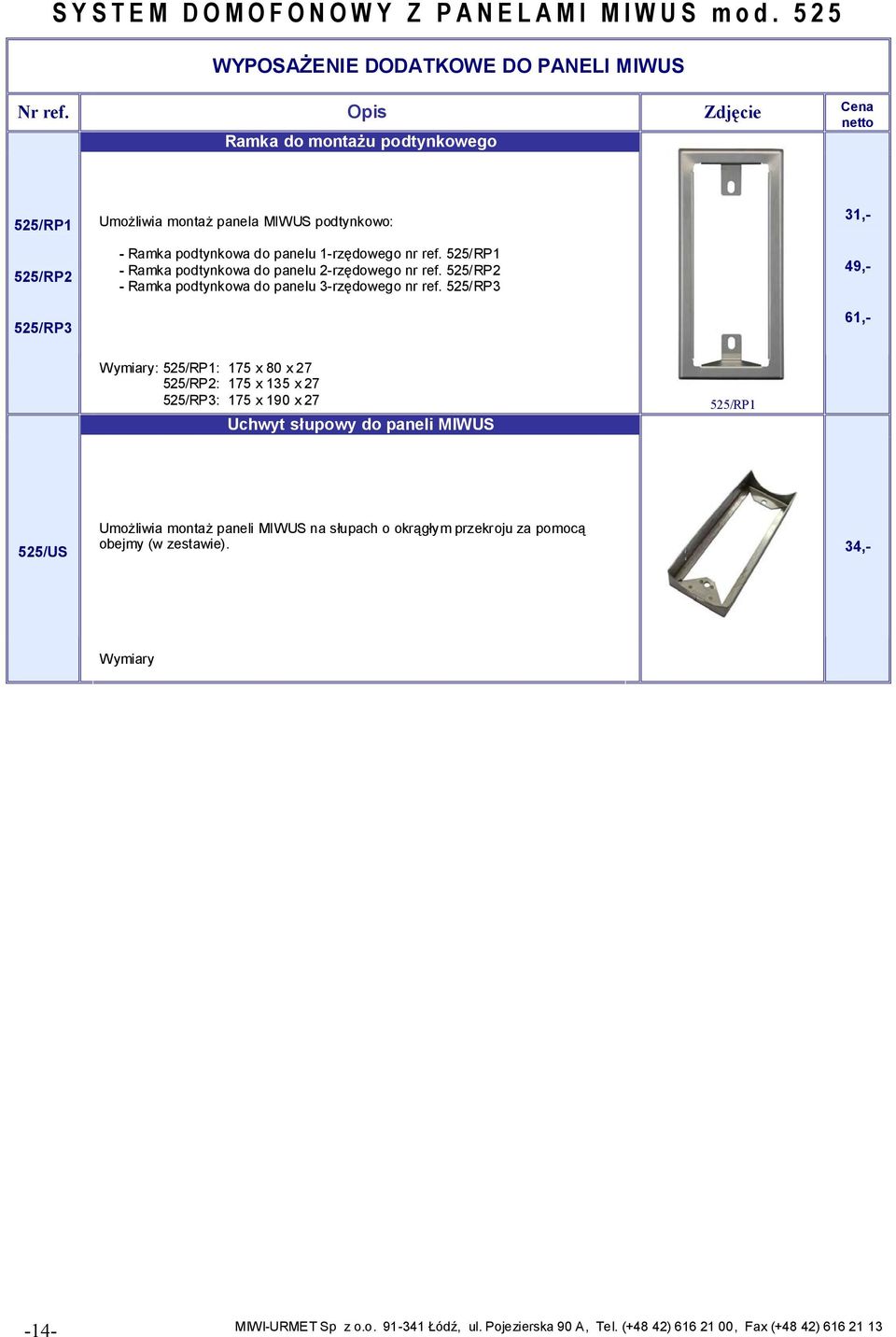

14 SYSTEM DOMOFONOWY Z PANELAMI MIWUS mod. 525 WYPOSAŻENIE DODATKOWE DO PANELI MIWUS Ramka do montażu podtynkowego 525/RP1 525/RP2 525/RP3 Umożliwia montaż panela MIWUS podtynkowo: - Ramka podtynkowa do panelu 1-rzędowego nr ref. 525/RP1 - Ramka podtynkowa do panelu 2-rzędowego nr ref. 525/RP2 - Ramka podtynkowa do panelu 3-rzędowego nr ref. 525/RP3 31,- 49,- 61,- Wymiary: 525/RP1: 175 x 80 x /RP2: 175 x 135 x /RP3: 175 x 190 x 27 Uchwyt słupowy do paneli MIWUS 525/RP1 525/US Umożliwia montaż paneli MIWUS na słupach o okrągłym przekroju za pomocą obejmy (w zestawie). 34,- Wymiary -14- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

15 SYSTEM DOMOFONOWY Z PANELAMI TYPU SINTHESI mod SYSTEM 4+n Płyta czołowa z miejscem na moduł rozmówny z 4 przyciskami 2 rzędowa 1145/34 Płyta czołowa z miejscem na moduł rozmówny nr ref. 1145/500 i czteroma przyciskami wywołania umieszczonymi w 2 kolumnach. Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z miejscem na moduł rozmówny z 2 przyciskami 115,- 1145/22 Płyta czołowa z miejscem na moduł rozmówny nr ref. 1145/500 i dwoma przyciskami wywołania. 104,- 1145/500 Wymiary: płyta czołowa 89 x 89 x 43 mm Moduł rozmówny Moduł rozmówny ze wzmacniaczem dla paneli typu SINTHESI mod.1145 Współpracuje z zasilaczami 18K, 19K, 786/1, 786/5, 789/5 Napięcie zasilania 6V=, ±5% Pobór prądu 15mA (w stanie czuwania), 100mA (w stanie pracy) 113,- SYSTEM 1+n Moduł rozmówny 1145/67 Moduł rozmówny ze wzmacniaczem dla paneli SINTHESI Współpracuje z transformatorem nr ref. 9000/230 Napięcie zasilania 12Vac, 1145/74 Moduł sekretności Moduł sekretności dla paneli typu SINTHESI mod na każde 4 przyciski 185,- 61,- SYSTEM DUO Płyta czołowa z głośnikiem 1145/75 Płyta czołowa z głośnikiem do systemu DUO, Wymiary: płyta czołowa 89 x 89 x 43 mm 70,- Płyta czołowa z mikrofonem bez przycisku 1145/70 Płyta czołowa z mikrofonem do systemu DUO Wymiary: płyta czołowa 89 x 89 x 43 mm 99,- Płyta czołowa z mikrofonem i 1 przyciskiem 1145/71 Płyta czołowa z mikrofonem i jednym przyciskiem wywołania do systemu DUO 138,- Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z mikrofonem i 2 przyciskami 1145/72 Płyta czołowa z mikrofonem i dwoma przyciskami wywołania do systemu DUO Wymiary: płyta czołowa 89 x 89 x 43 mm 144,- miwi@miwiurmet.com.pl

16 SYSTEM DOMOFONOWY Z PANELAMI TYPU SINTHESI mod ELEMENTY WSPÓLNE PANELI TYPU SINTHESI Płyta czołowa z miejscem na moduł rozmówny bez przycisku 1145/20 Płyta czołowa z miejscem na moduł rozmówny nr ref. 1145/500 lub 1145/67. 62,- 1145/21 Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z miejscem na moduł rozmówny z 1 przyciskiem Płyta czołowa z miejscem na moduł rozmówny nr ref. 1145/500 lub 1145/67 i jednym przyciskiem wywołania. 89,- 1145/32 Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z miejscem na moduł rozmówny z 2 przyciskami 2 rzędowa Płyta czołowa z miejscem na moduł rozmówny nr ref. 1145/500 lub 1145/67 i dwoma przyciskami wywołania w 2 kolumnach. Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z 1 przyciskiem 99,- 1145/11 Płyta czołowa z jednym przyciskiem wywołania 77,- 1145/12 Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z 2 przyciskami Płyta czołowa z dwoma przyciskami wywołania 86,- Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z 3 przyciskami 1145/13 Płyta czołowa z trzema przyciskami wywołania 102,- Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z 4 przyciskami 1145/14 Płyta czołowa z czterema przyciskami wywołania 111,- 1145/ /50 Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z 8 przyciskami 2 rzędowa Płyta czołowa z ośmioma przyciskami wywołania w 2 kolumnach. Komponuje się z płytami 1145/34 lub 1145/32. Dzięki dwukolumnowemu rozmieszczeniu przycisków, polecana do rozbudowanych paneli przy małej ilości miejsca. Wymiary: płyta czołowa 89 x 89 x 43 mm Płyta czołowa z oknem Płyta czołowa z podświetlanym oknem wykorzystywanym zwykle do umieszczenia numeru domu lub innych dodatkowych informacji. 136,- 74,- 1145/59 Wymiary: płyta czołowa 89 x 89 x 34 mm Płyta czołowa lita Płyta czołowa lita wykorzystywana zwykle do zaślepienia zbędnego miejsca w obudowach na lub pod tynkowych. 46,- Wymiary: płyta czołowa 89 x 89 x 34 mm -16- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

17 SYSTEM DOMOFONOWY Z PANELAMI TYPU SINTHESI mod ELEMENTY WSPÓLNE PANELI TYPU SINTHESI Obudowa podtynkowa dla 1 modułu 1145/51 11,- 1145/ / / / / / / / / / / / / / / / / / /628 Wymiary: 114 x 118 x 45 mm Wymiary: 204 x 118 x 45 mm Wymiary: 294 x 118 x 45 mm Wymiary: 384 x 118 x 45 mm Wymiary: 148 x 151 x 2,5 mm Wymiary: 238 x 151 x 2,5 mm Wymiary: 328 x 151 x 2,5 mm Wymiary: 418 x 151 x 2,5 mm Wymiary: 238 x 280 x 2,5 mm Wymiary: 328 x 280 x 2,5 mm Wymiary: 418 x 280 x 2,5 mm Wymiary: 328 x 409 x 2,5 mm Wymiary: 418 x 409 x 2,5 mm Obudowa podtynkowa dla 2 modułów Obudowa podtynkowa dla 3 modułów Obudowa podtynkowa dla 4 modułów Ramka płaska dla 1 modułu Ramka płaska dla 2 modułów Ramka płaska dla 3 modułów Ramka płaska dla 4 modułów Ramka płaska 2 rzędowa dla 4 modułów Ramka płaska 2 rzędowa dla 6 modułów Ramka płaska 2 rzędowa dla 8 modułów Ramka płaska 3 rzędowa dla 9 modułów Ramka płaska 3 rzędowa dla 12 modułów Wymiary: 151 x 157 x mm Ramka płaska z daszkiem dla 1 modułu Ramka płaska z daszkiem dla 2 modułów Wymiary: 241 x 157 x mm Ramka płaska z daszkiem dla 3 modułów Wymiary: 331 x 157 x mm Ramka płaska z daszkiem dla 4 modułów Wymiary: 421 x 157 x mm Ramka płaska z daszkiem 2 rzędowa dla 4 modułów Wymiary: 241 x 286 x mm Ramka płaska z daszkiem 2 rzędowa dla 6 modułów Wymiary: 331 x 286 x mm Ramka płaska z daszkiem 2 rzędowa dla 8 modułów Wymiary: 421 x 286 x mm Ramka płaska z daszkiem 3 rzędowa dla 9 modułów 1145/ / / /611 17,- 20,- 31,- 43,- 58,- 74,- 106,- 90,- 134,- 137,- 181,- 183,- 90,- 112,- 147,- 212,- 170,- 203,- 1145/ ,- 1145/639 Wymiary: 331 x 415 x mm 253,- Ramka płaska z daszkiem 3 rzędowa dla 12 modułów 1145/632 Wymiary: 421 x 415 x mm 1145/ ,- miwi@miwiurmet.com.pl

18 SYSTEM DOMOFONOWY Z PANELAMI TYPU SINTHESI mod ELEMENTY WSPÓLNE PANELI TYPU SINTHESI Obudowa natynkowa dla 1 modułu 1145/ ,- 1145/ / / / / / / /332 Wymiary: 151 x 157 x mm Obudowa natynkowa dla 2 modułów Wymiary: 241 x 157 x mm Obudowa natynkowa dla 3 modułów Wymiary: 331 x 157 x mm 1145/311 Obudowa natynkowa dla 4 modułów Wymiary: 421 x 157 x mm Obudowa natynkowa 2 rzędowa dla 4 modułów Wymiary: 241 x 286 x mm Obudowa natynkowa 2 rzędowa dla 6 modułów Wymiary: 331 x 286 x mm Obudowa natynkowa 2 rzędowa dla 8 modułów Wymiary: 421 x 286 x mm 1145/324 Obudowa natynkowa 3 rzędowa dla 9 modułów Wymiary: 331 x 415 x mm Obudowa natynkowa 3 rzędowa dla 12 modułów Wymiary: 421 x 415 x mm Obudowa podtynkowa wąska dla 2 modułów 1145/342 Przeznaczona do montażu na słupkach (o szerokości min. 100 mm). Wymiary: 215 x 104 x 93,2 mm Obudowa podtynkowa wąska dla 3 modułów 1145/343 Przeznaczona do montażu na słupkach (o szerokości min. 100 mm). 1145/ / / / /339 Wymiary: 305,3 x 104 x 93,2 mm 1145/342 Ramka frontowa dla 1 modułu Wymiary: 119 x 125 x 12,6 mm Ramka frontowa dla 2 modułów Wymiary: 209 x 125 x 12,6 mm Ramka frontowa dla 3 modułów Wymiary: 299 x 125 x 12,6 mm Ramka frontowa dla 4 modułów Wymiary: 389 x 125 x 12,6 mm 186,- 241,- 328,- 306,- 367,- 517,- 509,- 694,- 275,- 284,- 57,- 67,- 79,- 1145/63 99,- ELEMENTY KONTROLI DOSTĘPU DLA PANELI TYPU SINTHESI 1105/3 1103/2 1125/ Płyta czołowa z zamkiem kodowym Urządzenie umożliwia otwarcie drzwi przez upoważnione osoby poprzez wprowadzenie za pomocą klawiatury właściwego kodu. Możliwość zaprogramowania do 22 kodów, od 3 do 8 cyfr każdy, Podświetlane przyciski, Wbudowane 2 przekaźniki, styki NO i NC, Zasilanie: 12 V AC lub DC Wymiary: płyta czołowa 89 x 89 x 34 mm Płyta czołowa z czytnikiem kluczy zbliżeniowych Urządzenie umożliwia otwarcie drzwi przez upoważnione osoby poprzez przybliżenie klucza zbliżeniowego breloka nr ref. 1125/50. Standardowa pojemność czytnika 500 kluczy, możliwość rozszerzenia pamięci (do kluczy dodatkowa pamięć nr ref.1102/51 lub do nr ref.1102/52) Wbudowany przekaźnik, styki NO i NC, Zasilanie: 12 V AC lub DC Wymiary: płyta czołowa 89 x 89 x 34 mm Komplet kluczy zbliżeniowych 10szt. Klucz zbliżeniowy przeznaczony do czytników nr ref. 1103/2 i 1103/3, Ten sam klucz może być zapamiętany w kilku czytnikach, Zestaw 10 szt (możliwość sprzedaży na szt.). Wymiary: 58 x 22 x 5 mm x ,- 652,- 265,- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

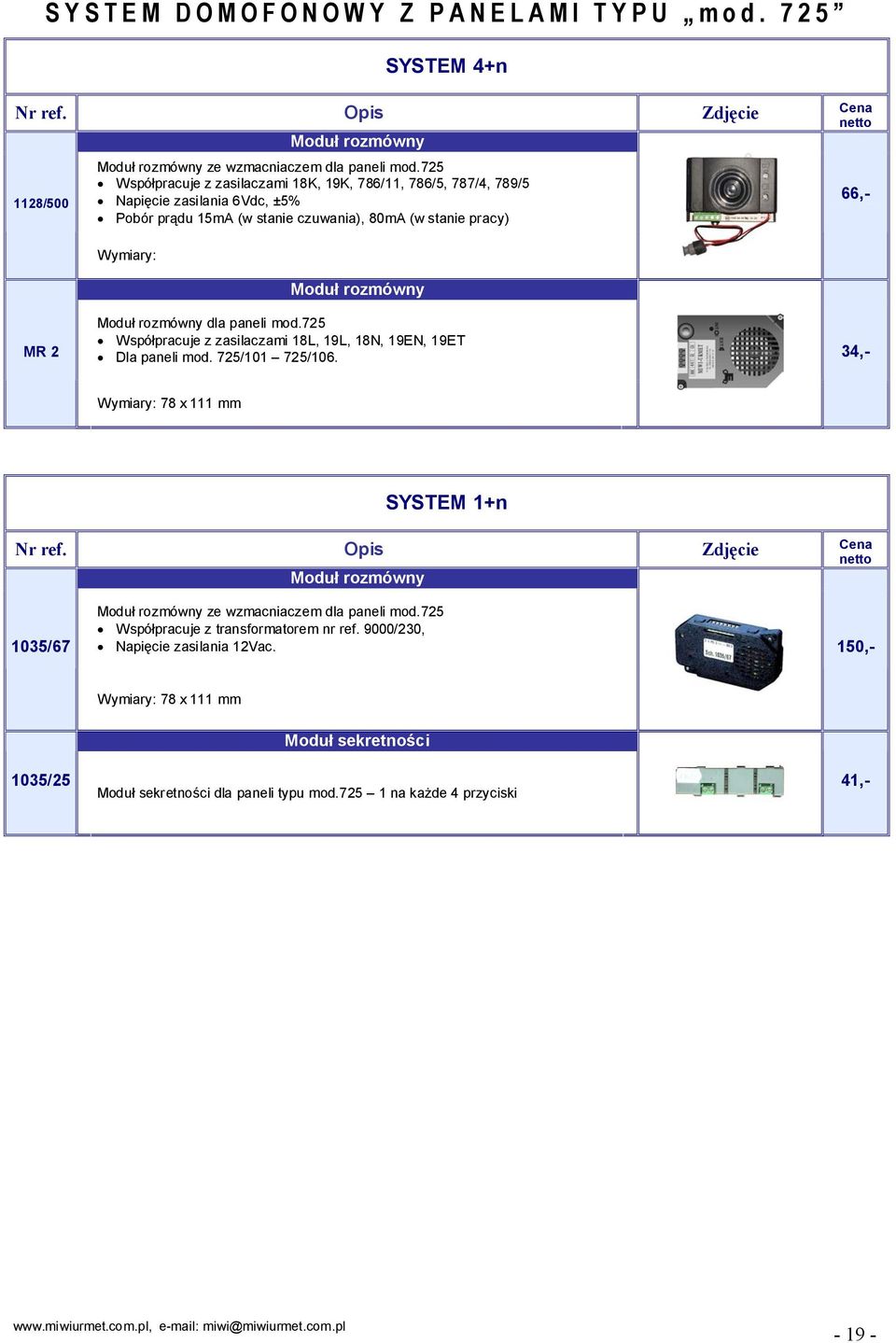

19 SYSTEM DOMOFONOWY Z PANELAMI TYPU mod. 725 SYSTEM 4+n Moduł rozmówny 1128/500 Moduł rozmówny ze wzmacniaczem dla paneli mod.725 Współpracuje z zasilaczami 18K, 19K, 786/11, 786/5, 787/4, 789/5 Napięcie zasilania 6Vdc, ±5% Pobór prądu 15mA (w stanie czuwania), 80mA (w stanie pracy) Wymiary: Moduł rozmówny 66,- MR 2 Moduł rozmówny dla paneli mod.725 Współpracuje z zasilaczami 18L, 19L, 18N, 19EN, 19ET Dla paneli mod. 725/ / ,- Wymiary: 78 x 111 mm SYSTEM 1+n Moduł rozmówny 1035/67 Moduł rozmówny ze wzmacniaczem dla paneli mod.725 Współpracuje z transformatorem nr ref. 9000/230, Napięcie zasilania 12Vac. 150,- Wymiary: 78 x 111 mm 1035/25 Moduł sekretności Moduł sekretności dla paneli typu mod na każde 4 przyciski 41,- miwi@miwiurmet.com.pl

20 SYSTEM DOMOFONOWY Z PANELAMI TYPU mod. 725 PANELE JEDNO i DWU RZĘDOWE mod. 725 z MIEJSCEM NA MODUŁ ROZMÓWNY Panel jednorzędowy z miejscem na moduł rozmówny 1 przycisk 725/101 Wymiary: płyta czołowa 240 x 113 mm obudowa podtynkowa 225 x 102 x 43.5 mm 65,- Panel jednorzędowy z miejscem na moduł rozmówny 2 przyciski 725/102 Wymiary: płyta czołowa 240 x 113 mm obudowa podtynkowa 225 x 102 x 43.5 mm Panel jednorzędowy z miejscem na moduł rozmówny 3 przyciski 725/103 Wymiary: płyta czołowa 288 x 113 mm obudowa podtynkowa 273 x 102 x 43.5 mm Panel jednorzędowy z miejscem na moduł rozmówny 4 przyciski 725/104 Wymiary: płyta czołowa 288 x 113 mm obudowa podtynkowa 273 x 102 x 43.5 mm Panel jednorzędowy z miejscem na moduł rozmówny 6 przycisków 725/106 Wymiary: płyta czołowa 336 x 113 mm obudowa podtynkowa 321 x 102 x 43.5 mm Panel jednorzędowy z miejscem na moduł rozmówny 8 przycisków 725/108 Wymiary: płyta czołowa 384 x 113 mm obudowa podtynkowa 369 x 102 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 4 przyciski 725/204 Wymiary: płyta czołowa 192 x 205 mm obudowa podtynkowa 177 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 6 przycisków 725/206 Wymiary: płyta czołowa 216 x 205 mm obudowa podtynkowa 201 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 8 przycisków 725/208 Wymiary: płyta czołowa 240 x 205 mm obudowa podtynkowa 225 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 10 przycisków 725/210 Wymiary: płyta czołowa 264 x 205 mm obudowa podtynkowa 249 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 12 przycisków 725/212 Wymiary: płyta czołowa 288 x 205 mm obudowa podtynkowa 273 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 14 przycisków 725/214 Wymiary: płyta czołowa 312 x 205 mm obudowa podtynkowa 297 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 16 przycisków 725/216 Wymiary: płyta czołowa 336 x 205 mm obudowa podtynkowa 321 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 18 przycisków 725/218 Wymiary: płyta czołowa 360 x 205 mm obudowa podtynkowa 345 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 20 przycisków 725/220 Wymiary: płyta czołowa 384 x 205 mm obudowa podtynkowa 369 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 22 przyciski 725/222 Wymiary: płyta czołowa 408 x 205 mm obudowa podtynkowa 393 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 24 przyciski 725/224 Wymiary: płyta czołowa 432 x 205 mm obudowa podtynkowa 417 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 26 przycisków 725/226 Wymiary: płyta czołowa 456 x 205 mm obudowa podtynkowa 441 x 194 x 43.5 mm Panel dwurzędowy z miejscem na moduł rozmówny 28 przycisków 725/228 Wymiary: płyta czołowa 480 x 205 mm obudowa podtynkowa 465 x 194 x 43.5 mm 725/ /212 71,- 83,- 89,- 177,- 198,- 128,- 181,- 206,- 234,- 260,- 282,- 296,- 335,- 363,- 388,- 401,- 423,- 453, MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

21 SYSTEM DOMOFONOWY Z PANELAMI TYPU mod. 725 PANELE DWURZĘDOWE NUMEROWE mod. 725 Panel dwurzędowy 20 przycisków 725/020 Wymiary: płyta czołowa 288 x 205 mm obudowa podtynkowa 273 x 194 x 43.5 mm 331,- Panel dwurzędowy 22 przyciski 725/022 Wymiary: płyta czołowa 312 x 205 mm obudowa podtynkowa 297 x 194 x 43.5 mm Panel dwurzędowy 24 przyciski 725/024 Wymiary: płyta czołowa 336 x 205 mm obudowa podtynkowa 321 x 194 x 43.5 mm Panel dwurzędowy 26 przycisków 725/026 Wymiary: płyta czołowa 360 x 205 mm obudowa podtynkowa 345 x 194 x 43.5 mm Panel dwurzędowy 28 przycisków 725/028 Wymiary: płyta czołowa 384 x 205 mm obudowa podtynkowa 369 x 194 x 43.5 mm Panel dwurzędowy 30 przycisków 725/030 Wymiary: płyta czołowa 408 x 205 mm obudowa podtynkowa 393 x 194 x 43.5 mm Panel dwurzędowy 32 przyciski 725/032 Wymiary: płyta czołowa 432 x 205 mm obudowa podtynkowa 417 x 194 x 43.5 mm Panel dwurzędowy 34 przyciski 725/034 Wymiary: płyta czołowa 456 x 205 mm obudowa podtynkowa 441 x 194 x 43.5 mm Panel dwurzędowy 36 przycisków 725/036 Wymiary: płyta czołowa 480 x 205 mm obudowa podtynkowa 465 x 194 x 43.5 mm 725/ ,- 345,- 350,- 377,- 401,- 424,- 476,- 488,- DASZKI I OBUDOWY NATYNKOWE DO PANELI mod. 725 Osłona daszkowa dla panela jednorzędowego 725/701 Stanowi osłonę przed deszczem dla paneli jednorzędowych 41,- Osłona daszkowa dla panela dwurzędowego 725/702 Stanowi osłonę przed deszczem dla paneli dwurzędowych 46,- Obudowa natynkowa dla panela jednorzędowego 1 i 2 przyciskowego 725/710 Dla paneli nr ref. 725/101 i 725/102 Wymiary: 245 x 120 x 102 mm Obudowa natynkowa dla panela jednorzędowego 1-8 przyciskowego 725/711 Dla paneli nr ref. 725/ /108 Wymiary: x 120 x 102 mm Obudowa natynkowa dla panela dwurzędowego 4-10 przycisków 725/721 Dla paneli nr ref. 725/ /210 Wymiary: x 120 x 102 mm 102,- 134,- 174,- Obudowa natynkowa dla panela dwurzędowego przyciski 725/722 Dla paneli nr ref. 725/ /224 oraz nr ref. 725/ /032 Wymiary: x 120 x 102 mm miwi@miwiurmet.com.pl 195,

22 SYSTEM DOMOFONOWY Z PANELAMI WANDALOODPORNYMI TYPU K-STEEL mod SYSTEM 4+n Płyta czołowa z modułem rozmównym bez przycisku 1155/20 Wbudowany moduł rozmówny system 4+n, 154,- 1155/21 Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z modułem rozmównym i 1 przyciskiem Wbudowany moduł rozmówny system 4+n, 1 przycisk wywołania Podświetlenie przycisku i etykiety zielonymi diodami LED 210,- 1155/22 Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z modułem rozmównym i 2 przyciskami Wbudowany moduł rozmówny system 4+n, 2 przyciski wywołania Podświetlenie przycisków i etykiet zielonymi diodami LED 251,- Wymiary: płyta czołowa 106 x 125 mm SYSTEM 1+n Płyta czołowa z modułem rozmównym bez przycisku 1155/30 Wbudowany moduł rozmówny system 1+n, 256,- Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z modułem rozmównym i 1 przyciskiem 1155/31 Wbudowany moduł rozmówny system 1+n, 1 przycisk wywołania Podświetlenie przycisku i etykiety zielonymi diodami LED 338,- 1155/32 Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z modułem rozmównym i 2 przyciskami Wbudowany moduł rozmówny system 1+n, 2 przyciski wywołania Podświetlenie przycisków i etykiet zielonymi diodami LED 384,- 1155/74 Wymiary: płyta czołowa 106 x 125 mm Moduł sekretności Moduł sekretności dla paneli typu K-STEEL 1 na każde 4 przyciski 72, MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

23 SYSTEM DOMOFONOWY Z PANELAMI WANDALOODPORNYMI TYPU K-STEEL mod ELEMENTY WSPÓLNE PANELI TYPU K-STEEL Płyta czołowa z 1 przyciskiem 1155/11 1 przycisk wywołania Podświetlenie przycisku i etykiety zielonymi diodami LED 113,- 1155/12 Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z 2 przyciskami 2 przyciski wywołania Podświetlenie przycisków i etykiet zielonymi diodami LED 146,- 1155/13 Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z 3 przyciskami 3 przyciski wywołania Podświetlenie przycisków i etykiet zielonymi diodami LED 204,- 1155/14 Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z 4 przyciskami 4 przyciski wywołania Podświetlenie przycisków i etykiet zielonymi diodami LED 222,- 1155/50 Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z oknem Płyta czołowa z podświetlanym oknem wykorzystywanym zwykle do umieszczenia numeru domu lub innych dodatkowych informacji. 208,- Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa lita 1155/59 Płyta czołowa lita wykorzystywana zwykle do zaślepienia zbędnego miejsca w obudowach podtynkowych. 71,- 1155/ / / / / /313 Wymiary: płyta czołowa 106 x 125 mm Obudowa podtynkowa dla 1 modułu Wymiary: część podtynkowa 139 x 138 x 55 mm Obudowa podtynkowa dla 2 modułów Wymiary: część podtynkowa 256 x 138 x 55 mm Obudowa podtynkowa dla 3 modułów Wymiary: część podtynkowa 376 x 138 x 55 mm Obudowa natynkowa dla 1 modułu Wymiary: 151,9 x 152,4 x 104,2 mm Obudowa natynkowa dla 2 modułów Wymiary: 269,9 x 152,4 x 104,2 mm Obudowa natynkowa dla 3 modułów Wymiary: 387,9 x 152,4 x 104,2 mm 209,- 254,- 291,- *408,- *441,- *504,- miwi@miwiurmet.com.pl

24 SYSTEM DOMOFONOWY Z PANELAMI WANDALOODPORNYMI TYPU K-STEEL mod ELEMENTY WSPÓLNE PANELI TYPU K-STEEL Ramka płaska dla 1 modułu kolor złoty 1155/84 Wymiary: 148 x 148 x 19 mm *334,- 1155/ /85 Ramka płaska dla 1 modułu kolor stalowy z połyskiem Wymiary: 148 x 148 x 19 mm Ramka płaska dla 2 modułów kolor złoty Wymiary: 266 x 148 x 19 mm 144,- *380,- 1155/92 Ramka płaska dla 2 modułów kolor stalowy z połyskiem Wymiary: 266 x 148 x 19 mm 169,- Ramka płaska dla 3 modułów kolor złoty 1155/86 Wymiary: 384 x 148 x 19 mm *541,- Ramka płaska dla 3 modułów kolor stalowy z połyskiem 1155/93 Wymiary: 384 x 148 x 19 mm 194,- ELEMENTY KONTROLI DOSTĘPU DLA PANELI TYPU K-STEEL Płyta czołowa z zamkiem kodowym Urządzenie umożliwia otwarcie drzwi przez upoważnione osoby poprzez wprowadzenie za pomocą klawiatury właściwego kodu. 1156/ /3 Możliwość zaprogramowania do 8 kodów, od 3 do 8 cyfr każdy, Podświetlane przyciski, Wbudowany przekaźnik, styki NO i NC, Zasilanie: 12 V AC lub DC (np. transformator nr ref. 9000/230) Wymiary: płyta czołowa 106 x 125 mm Płyta czołowa z czytnikiem kluczy zbliżeniowych Urządzenie umożliwia otwarcie drzwi przez upoważnione osoby poprzez przybliżenie klucza zbliżeniowego breloka nr ref. 1125/50. Standardowa pojemność czytnika 500 kluczy, możliwość rozszerzenia pamięci (do kluczy dodatkowa pamięć nr ref.1102/51 lub do nr ref.1102/52) Wbudowany przekaźnik, styki NO i NC, Zasilanie: 12 V AC lub DC (np. transformator nr ref. 9000/230) Wymiary: płyta czołowa 106 x 125 mm Komplet kluczy zbliżeniowych 10szt. 645,- 808,- 1125/ Klucz zbliżeniowy przeznaczony do czytników nr ref. 1103/3 i 1103/2, Ten sam klucz może być zapamiętany w kilku czytnikach, Zestaw 10 szt (możliwość sprzedaży na szt.). Wymiary: 58 x 22 x 5 mm x ,- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

25 SYSTEM DOMOFONOWY Z PANELAMI TYPU MIWI SYSTEM 4+n Panel z 1, 2, 3 lub 4 przyciskami M 1 M 2 M 3 M 4 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 26 M 28 M 30 M 32 M 34 M 36 M 38 M 40 M 42 M 44 Wbudowany moduł rozmówny system 4+n, Podświetlenie diody LED zielone, Obudowa podtynkowa na wyposażeniu, Płyta czołowa 1 modułowa, Współpracuje z zasilaczami 18L, 19L, 18N, 19EN, 19ET Wymiary: płyta czołowa 210 x 156 mm obudowa podtynkowa 182 x 128 x 35 mm Panel z 6, 8, 10 lub 12 przyciskami Wbudowany moduł rozmówny system 4+n, Podświetlenie diody LED zielone, Obudowa podtynkowa na wyposażeniu, Płyta czołowa 2 modułowa, Współpracuje z zasilaczami 18L, 19L, 18N, 19EN, 19ET Wymiary: płyta czołowa 210 x 252 mm obudowa podtynkowa 182 x 224 x 35 mm Panel z 14, 16, 18 lub 20 przyciskami Wbudowany moduł rozmówny system 4+n, Podświetlenie diody LED zielone, Obudowa podtynkowa na wyposażeniu, Płyta czołowa 3 modułowa, Współpracuje z zasilaczami 18L, 19L, 18N, 19EN, 19ET Wymiary: płyta czołowa 210 x 348 mm obudowa podtynkowa 182 x 320 x 35 mm Panel z 22, 24, 26 lub 28 przyciskami Wbudowany moduł rozmówny system 4+n, Podświetlenie diody LED zielone, Obudowa podtynkowa na wyposażeniu, Płyta czołowa 4 modułowa, Współpracuje z zasilaczami 18L, 19L, 18N, 19EN, 19ET Wymiary: płyta czołowa 210 x 444 mm obudowa podtynkowa 182 x 416 x 35 mm Panel z 30, 32, 34 lub 36 przyciskami Wbudowany moduł rozmówny system 4+n, Podświetlenie diody LED zielone, Obudowa podtynkowa na wyposażeniu, Płyta czołowa 5 modułowa, Współpracuje z zasilaczami 18L, 19L, 18N, 19EN, 19ET Wymiary: płyta czołowa 210 x 540 mm obudowa podtynkowa 182 x 512 x 35 mm Panel z 38, 40, 42 lub 44 przyciskami Wbudowany moduł rozmówny system 4+n, Podświetlenie diody LED zielone, Obudowa podtynkowa na wyposażeniu, Płyta czołowa 6 modułowa, Współpracuje z zasilaczami 18L, 19L, 18N, 19EN, 19ET Wymiary: płyta czołowa 210 x 540 mm obudowa podtynkowa 182 x 512 x 35 mm M 1 M 6 M 14 M 22 M 30 87,- 90,- 92,- 95,- 119,- 124,- 130,- 134,- 162,- 167,- 172,- 177,- 209,- 215,- 220,- 224,- 257,- 262,- 267,- 271,- 302,- 291,- 296,- 302,- *) Oferowane są również panele z większą liczbą przycisków dostępne na zamówienie. miwi@miwiurmet.com.pl

26 SKRZYNKI NA LISTY Z PANELEM DOMOFONOWYM SKRZYNKI NA LISTY WTYNKOWE REGULOWANE Skrzynka przelotowa otwierana z tyłu z 1 przyciskiem SD1-CZERW SD1-NAT SD1-ST SD1-ZL SD1/2-CZERW SD1/2-NAT SD1/2-ST SD1/2-ZL SD1/3-NAT SD1/3-ST SD1/3-ZL 1 przycisk wywołania z podświetlaną etykietą, Zamykane na klucz tylne drzwiczki, Regulowana głębokość skrzynki od 260 do 415mm, Wbudowany moduł rozmówny do systemu 4+n, Dostępne 4 kolory: - SD1-CZERW czerwony, - SD1-NAT naturalny aluminium, - SD1-ST stalowy, - SD1-ZL złoty. Wymiary: - front 290 x 230mm - tył 300 x 150mm Skrzynka przelotowa otwierana z tyłu z 2 przyciskami 2 przyciski wywołania z podświetlaną etykietą, Zamykane na klucz tylne drzwiczki, Regulowana głębokość skrzynki od 260 do 415mm, Wbudowany moduł rozmówny do systemu 4+n, Dostępne 4 kolory: - SD1/2-CZERW czerwony - SD1/2-NAT naturalny aluminium - SD1/2-ST stalowy - SD1/2-ZL - złoty Wymiary: - front 290 x 230mm - tył 300 x 150mm Skrzynka przelotowa otwierana z tyłu z 3 przyciskami 3 przyciski wywołania z podświetlaną etykietą, Zamykane na klucz tylne drzwiczki, Regulowana głębokość skrzynki od 260 do 415mm, Wbudowany moduł rozmówny do systemu 4+n, Dostępne 3 kolory: - SD1/3-NAT naturalny aluminium - SD1/3-ST stalowy - SD1/3-ZL - złoty Wymiary: - front 290 x 230mm - tył 300 x 150mm SD1-CZERW SD1/2-ZL SD1/3-ZL 416,- 416,- 416,- 416,- 441,- 436,- 436,- 436,- 424,- 446,- 455,- SKRZYNKI NA LISTY Z MIEJSCEM NA PANEL SINTHESI Skrzynka przelotowa otwierana z przodu i z tyłu z miejscem na panel SINTHESI (montowany pionowo) 1145/42 Miejsce na panel SINTHESI (dowolne 2 moduły montowane pionowo), Zamykane na klucz drzwiczki ,- Wymiary: 440 x 450 x 150 mm Skrzynka otwierana z przodu z miejscem na panel SINTHESI (montowany poziomo) 1145/41 Miejsce na panel SINTHESI (dowolne 2 moduły montowane poziomo), Zamykane na klucz drzwiczki ,- Wymiary: 570 x 320 x 150 mm -26- MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)

27 SYSTEM SCAITEL KOMBIFONY, INTERFEJSY, CENTRALE PAX Kombifon kompaktowy SCAITEL 1332/1 Klawiatura numeryczna umieszczona pod słuchawką, Tonowe lub pulsowe wybieranie numerów, Do obsługi systemu domofonowego wymaga interfejsu telefonicznego nr ref. 1332/30 lub centrali PABX nr ref. 1332/515, /528, / ,- 1332/ /515 Wymiary: 220 x 90 x 65 (bez podstawy), 95 (z podstawą) mm Interfejs telefoniczny SCAITEL Interfejs telefoniczny integruje funkcje telefonu i domofonu (system 4+n), przez co pozwala na odbieranie zarówno rozmów telefonicznych jak i domofonowych z poziomu zwykłego telefonu. Możliwość otwarcia elektrozaczepu z telefonu, Długość sygnału R flasz: ms, Polecenie aktywacji dodatkowych 2 funkcji opcja wymaga płytki przekaźnikowej nr ref. 1332/35. Wymiary: 220 x 180 x 55 mm Centrala telefoniczna PABX 1/5 SCAITEL Centrala telefoniczna PABX z funkcją domofonu: 1 linia zewnętrzna, 5 linii wewnętrznych, 1 wywołanie domofonowe (system 4+n), Możliwość obsługi domofonu z poziomu telefonów, Możliwość rozmów wewnętrznych, Usługi dodatkowe, Możliwość współpracy z komputerem PC-opcja wymaga interfejsu nr ref.1332/70 Długość sygnału R flasz: ms. 491,- 963,- 1332/528 Wymiary: 220 x 180 x 56 mm Centrala telefoniczna PABX 2/8 SCAITEL Centrala telefoniczna PABX z funkcją domofonu: 2 linie zewnętrzne, 8 linii wewnętrznych, 2 wywołania domofonowe, Posiada wszystkie cechy centrali 1/5, Przekierowanie rozmów na numery zewnętrzne (DOSA), Usługi dodatkowe ,- Wymiary: 220 x 235 x 56 mm Centrala telefoniczna PABX 3/12 SCAITEL 1332/512 Centrala telefoniczna PABX z funkcją domofonu: 3 linie zewnętrzne, 12 linii wewnętrznych, 2 wywołania domofonowe, Posiada wszystkie cechy centrali 2/ ,- Wymiary: 290 x 345 x 65 mm miwi@miwiurmet.com.pl

28 SYSTEM SCAITEL AKCESORIA DODATKOWE Płytka przekaźnikowa do interfejsu telefonicznego nr ref. 1332/ /35 Pozwala na aktywowanie 2 dodatkowych funkcji z poziomu telefonu lub kombifonu: Wbudowane 2 przekaźniki. Wymiary: 32 x 49 x 15 mm Interfejs drukarki i RS ,- 1332/70 Umożliwia dołączenie drukarki lub komputera PC poprzez złącze szeregowe RS 232, Współpracuje z centralami PABX, Na wyposażeniu kabel połączeniowy z wtykiem. Płytka zegara czasu rzeczywistego 176,- 1332/71 Karta zegara czasu rzeczywistego z wbudowanym zasilaniem bateryjnym. Współpracuje z centralami PABX 91,- Płytka pola lampek 1332/54 Umożliwia kontrolę ruchu telefonicznego w centrali poprzez obserwację zapalania się diod LED, które sygnalizują zajętość linii telefonicznej. Współpracuje z centralami PABX 266,- Płytka licznika impulsów 1332/38 Umożliwia zliczanie impulsów z odpowiednimi abonentami. Współpracuje z centralami PABX Wymaga impulsów zliczania przesyłanych z centrali telekomunikacji. 467,- 1332/ / / / /86 Ochronnik sieciowy przeciw przepięciowy Urządzenie zabezpiecza centrale od strony zasilania, przed niekorzystnym wpływem przepięć lub zakłóceń, które mogą pojawić się na przewodach zasilających doprowadzając do zakłócenia pracy centrali. Napięcie 230V ± 10% 50/60 Hz, 400 VA. Wymiary: 36 x 90 x 103 mm 2 moduły DIN Ochronnik 1 linii telefonicznej Urządzenie zabezpiecza centrale, faksy, modemy od strony linii telefonicznej, przed niekorzystnym wpływem przepięć lub zakłóceń, które mogą pojawić się na przewodach linii telefonicznej doprowadzając do zakłócenia pracy urządzenia. Wymiary: 36 x 90 x 103 mm 2 moduły DIN Tak jak dla nr ref. 1332/81, Dla 2 linii telefonicznych. Ochronnik 2 linii telefonicznych Wymiary: 36 x 90 x 103 mm 2 moduły DIN Ochronnik sieciowy przeciw przepięciowy Urządzenie zabezpiecza urządzenia elektryczne, przed niekorzystnym wpływem przepięć w sieci (np. spowodowanych wyładowaniami atmosferycznymi) Napięcie 230V ± 10% 50/60 Hz, VA. Wymiary: 36 x 90 x 103 mm 2 moduły DIN Filtr sieciowy Urządzenie zabezpiecza urządzenia elektryczne od strony zasilania, przed niekorzystnym wpływem zakłóceń, (np. interferencji), które mogą pojawić się w sieci zasilającej. Wymiary: 36 x 90 x 103 mm 2 moduły DIN 136,- 65,- 96,- 285,- 255, MIWI-URMET Sp z o.o Łódź, ul. Pojezierska 90 A, Tel. (+48 42) , Fax (+48 42)
