KNR 7-24 szt 1, /01 Dostawa i montaż - Szafa na 3 butle z gazami technicznymi ( tlen,azot )-

Transkrypt

1

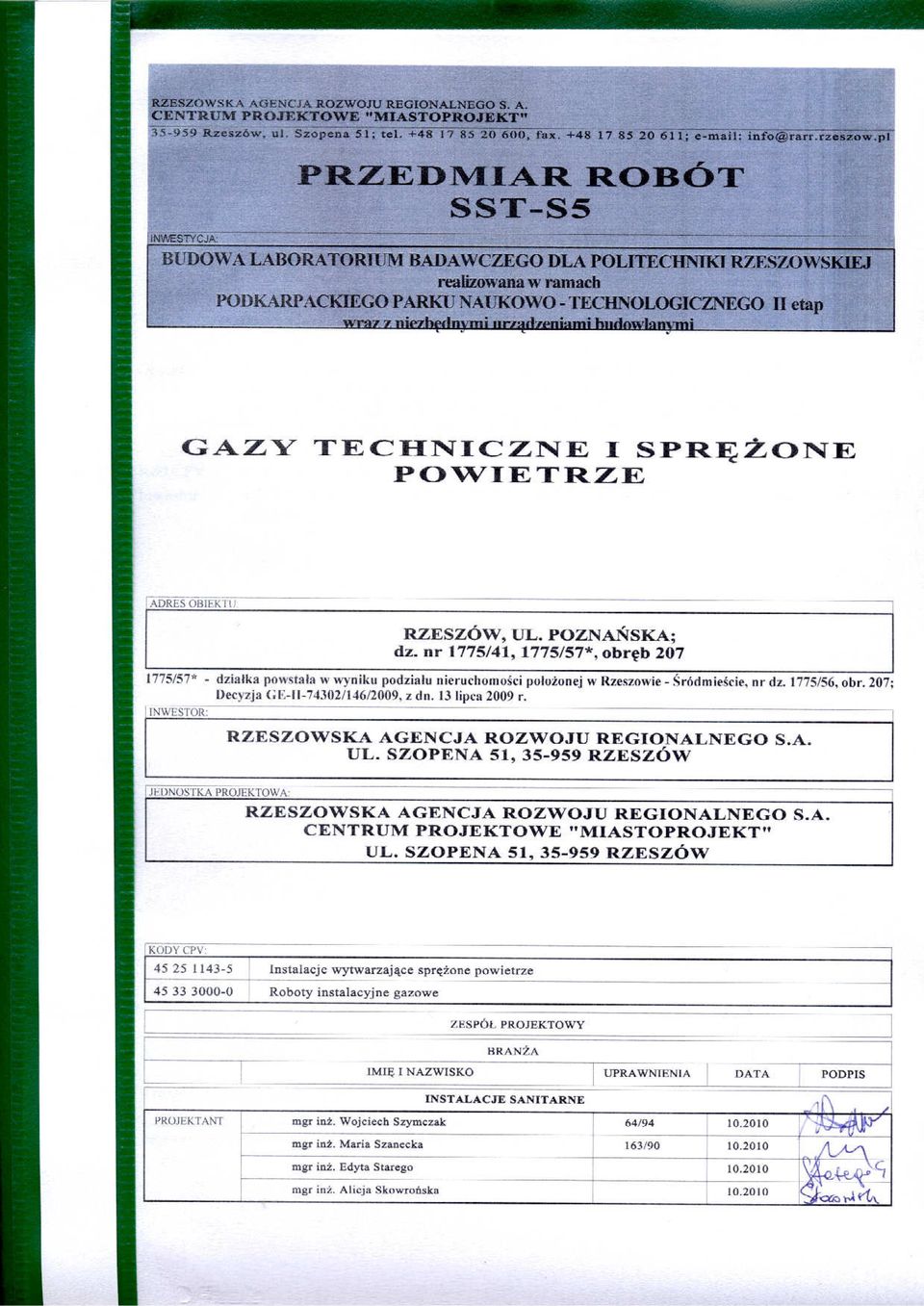

2 Page 1 of 6 Przedmiar robót Obiekt INSTALACJA GAZÓW TECHNICZNYCH I SPRĘŻONEGO POWIETRZA DLA PROJEKTOWANEGO BUDYNKU LABORATORIUM BADAWCZEGO DLA POLITECHNIKI RZESZOWSKIEJ PRZY UL. POZNAŃSKIEJ W RZESZOWIE REALIZOWANEGO W RAMACH PODKARPACKIEGO PARKU NAUKOWO-TECHNOLOGICZNEGO II ETAP Kod CPV: Roboty instalacyjne w budynkach Inwestor RZESZOWSKA AGENCJA ROZWOJU REGIONALNEGO S.A. UL. SZOPENA 51, RZESZÓW Sporządził mgr inż. Grażyna Dąbrowska Rzeszów listopad 2010r. "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50 Tabela przedmiaru robót Nr Podstawa Nr ST Opis robót Jm Ilość SST - S5 1. INSTALACJA GAZÓW TECHNICZNYCH /02 Analogia - Dostawa i montaż - Szafa na 1 butlę z gazem propan-butan - wymiary szafy 60x60x201,5cm szt 1, /01 Dostawa i montaż - Szafa na 3 butle z gazami technicznymi ( tlen,azot )- wymiary szafy 105x40x215cm szt 1,00 3 Dostawa i montaż wentylatora do szaf PE 3-W typ3 kpl 1,00 4 Butla gazowa 33l (propan-butan) kpl 1,00 5 Butla gazowa 40l ( tlen, azot) kpl 3,00 6 KNR /01 Analogia - Półatomatyczny panel redukcyjny typu A208 kpl 1,00 7 KNR /01 Analogia - Panel redukcyjny jednostopniowy typu S201 kpl 2, /01 Zawór elektromagnetyczny typ ZECA-10/230V AC szt 2, /02 Zawór elektromagnetyczny typ ZB-20 WE 12V.DC szt 1,00

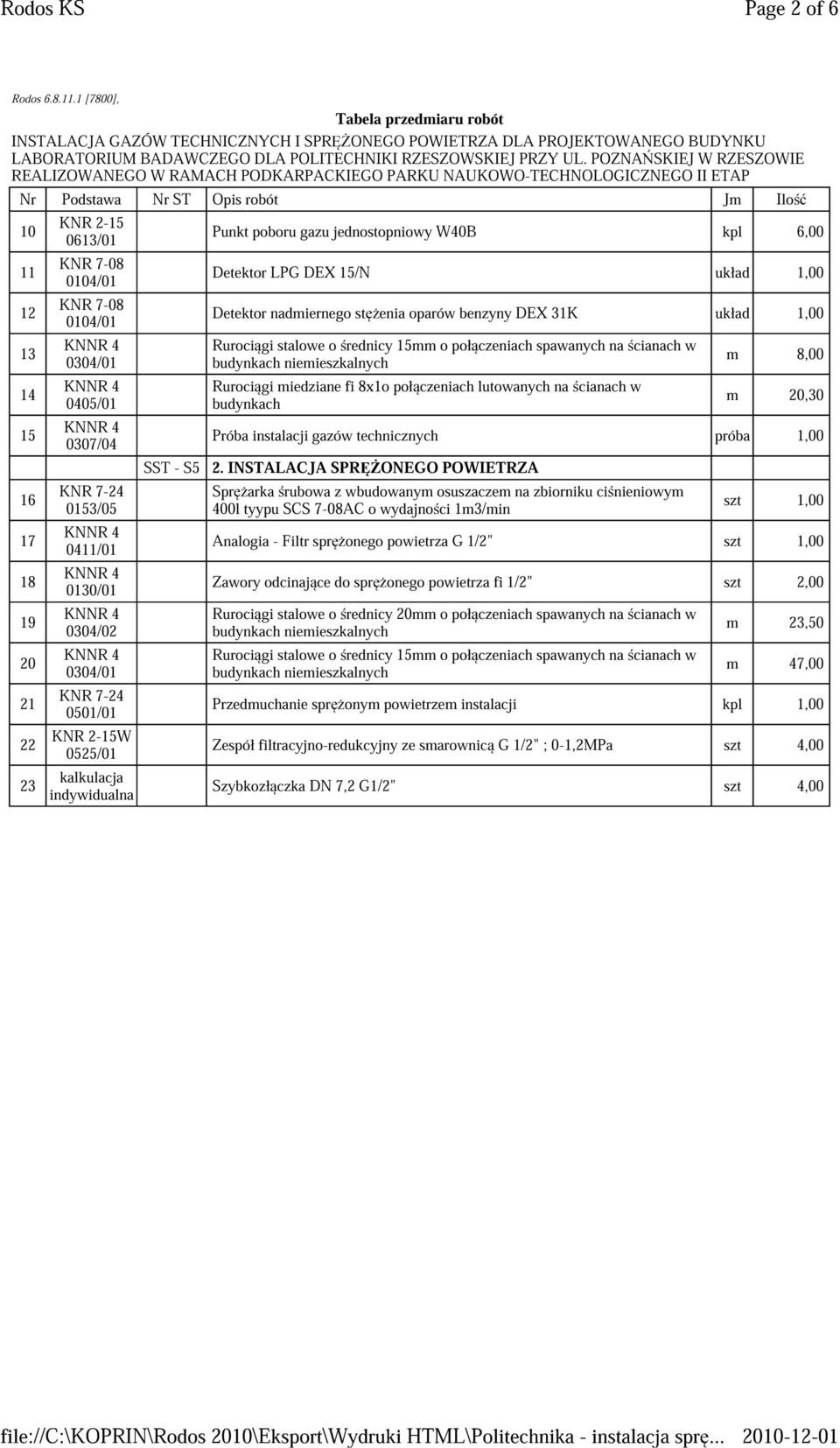

3 Page 2 of 6 Tabela przedmiaru robót Nr Podstawa Nr ST Opis robót Jm Ilość 10 KNR /01 Punkt poboru gazu jednostopniowy W40B kpl 6,00 11 KNR /01 Detektor LPG DEX 15/N układ 1,00 12 KNR /01 Detektor nadmiernego stężenia oparów benzyny DEX 31K układ 1, /01 Rurociągi stalowe o średnicy 15mm o połączeniach spawanych na ścianach w budynkach niemieszkalnych m 8, /01 Rurociągi miedziane fi 8x1o połączeniach lutowanych na ścianach w budynkach m 20, /04 Próba instalacji gazów technicznych próba 1,00 SST - S5 2. INSTALACJA SPRĘŻONEGO POWIETRZA /05 Sprężarka śrubowa z wbudowanym osuszaczem na zbiorniku ciśnieniowym 400l tyypu SCS 7-08AC o wydajności 1m3/min szt 1, /01 Analogia - Filtr sprężonego powietrza G 1/2" szt 1, /01 Zawory odcinające do sprężonego powietrza fi 1/2" szt 2, /02 Rurociągi stalowe o średnicy 20mm o połączeniach spawanych na ścianach w budynkach niemieszkalnych m 23, /01 Rurociągi stalowe o średnicy 15mm o połączeniach spawanych na ścianach w budynkach niemieszkalnych m 47, /01 Przedmuchanie sprężonym powietrzem instalacji kpl 1,00 22 KNR 2-15W 0525/01 Zespół filtracyjno-redukcyjny ze smarownicą G 1/2" ; 0-1,2MPa szt 4,00 23 Szybkozłączka DN 7,2 G1/2" szt 4,00

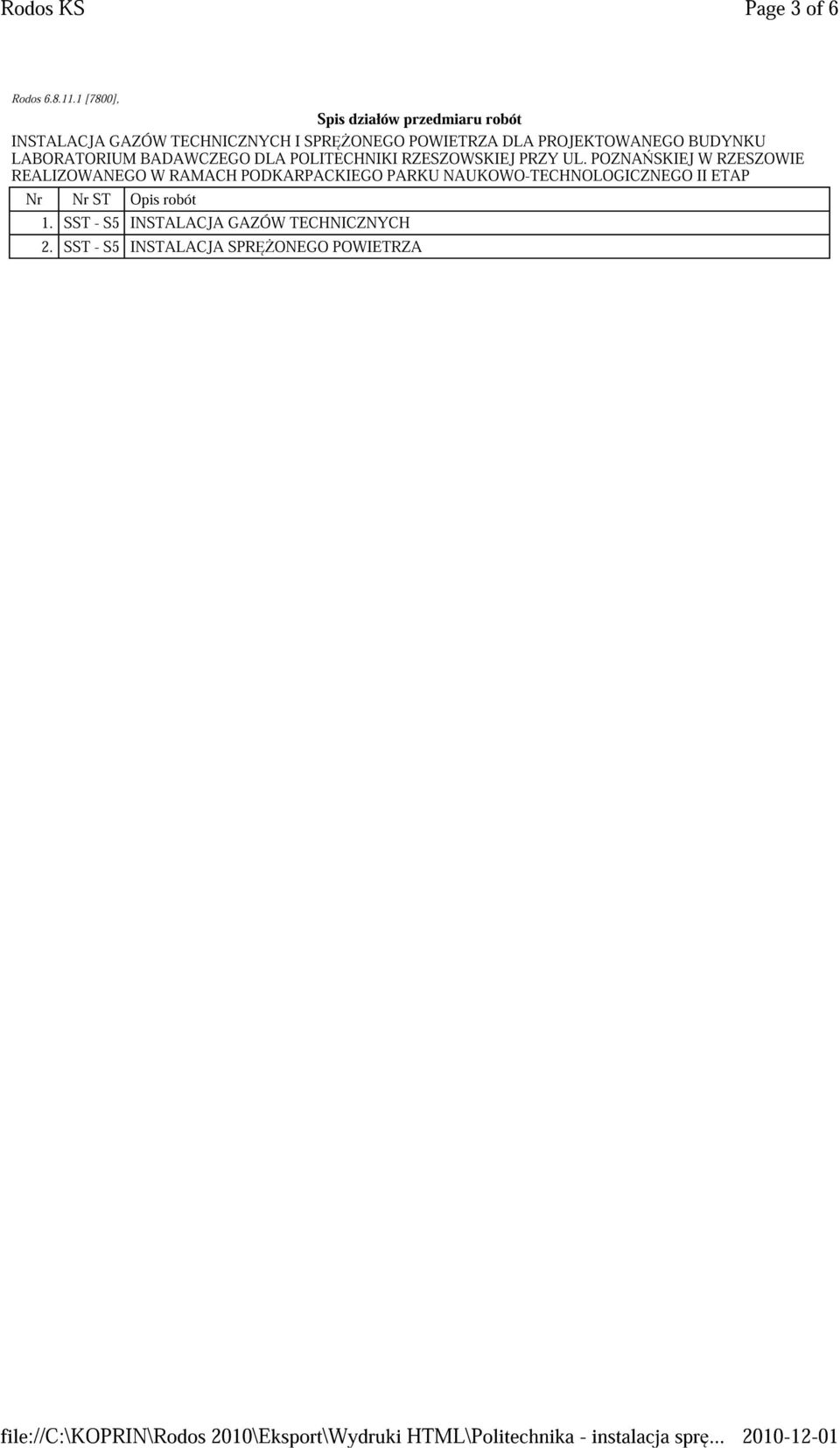

4 Page 3 of 6 Spis działów przedmiaru robót Nr Nr ST Opis robót 1. SST - S5 INSTALACJA GAZÓW TECHNICZNYCH 2. SST - S5 INSTALACJA SPRĘŻONEGO POWIETRZA

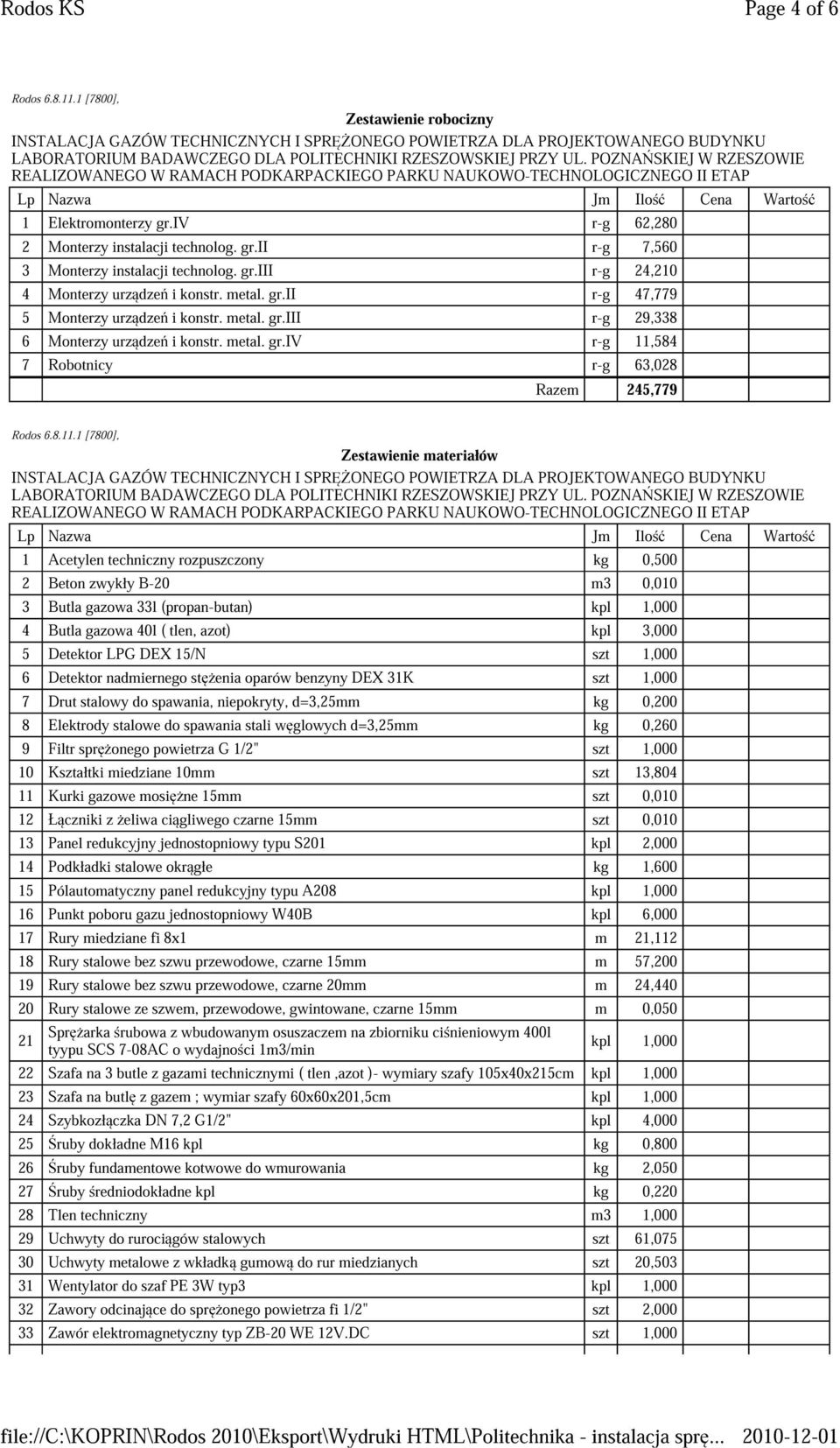

5 Page 4 of 6 Zestawienie robocizny 1 Elektromonterzy gr.iv r-g 62,280 2 Monterzy instalacji technolog. gr.ii r-g 7,560 3 Monterzy instalacji technolog. gr.iii r-g 24,210 4 Monterzy urządzeń i konstr. metal. gr.ii r-g 47,779 5 Monterzy urządzeń i konstr. metal. gr.iii r-g 29,338 6 Monterzy urządzeń i konstr. metal. gr.iv r-g 11,584 7 Robotnicy r-g 63,028 Razem 245,779 Zestawienie materiałów 1 Acetylen techniczny rozpuszczony kg 0,500 2 Beton zwykły B-20 m3 0,010 3 Butla gazowa 33l (propan-butan) kpl 1,000 4 Butla gazowa 40l ( tlen, azot) kpl 3,000 5 Detektor LPG DEX 15/N szt 1,000 6 Detektor nadmiernego stężenia oparów benzyny DEX 31K szt 1,000 7 Drut stalowy do spawania, niepokryty, d=3,25mm kg 0,200 8 Elektrody stalowe do spawania stali węglowych d=3,25mm kg 0,260 9 Filtr sprężonego powietrza G 1/2" szt 1, Kształtki miedziane 10mm szt 13, Kurki gazowe mosiężne 15mm szt 0, Łączniki z żeliwa ciągliwego czarne 15mm szt 0, Panel redukcyjny jednostopniowy typu S201 kpl 2, Podkładki stalowe okrągłe kg 1, Pólautomatyczny panel redukcyjny typu A208 kpl 1, Punkt poboru gazu jednostopniowy W40B kpl 6, Rury miedziane fi 8x1 m 21, Rury stalowe bez szwu przewodowe, czarne 15mm m 57, Rury stalowe bez szwu przewodowe, czarne 20mm m 24, Rury stalowe ze szwem, przewodowe, gwintowane, czarne 15mm m 0, Sprężarka śrubowa z wbudowanym osuszaczem na zbiorniku ciśnieniowym 400l tyypu SCS 7-08AC o wydajności 1m3/min kpl 1, Szafa na 3 butle z gazami technicznymi ( tlen,azot )- wymiary szafy 105x40x215cm kpl 1, Szafa na butlę z gazem ; wymiar szafy 60x60x201,5cm kpl 1, Szybkozłączka DN 7,2 G1/2" kpl 4, Śruby dokładne M16 kpl kg 0, Śruby fundamentowe kotwowe do wmurowania kg 2, Śruby średniodokładne kpl kg 0, Tlen techniczny m3 1, Uchwyty do rurociągów stalowych szt 61, Uchwyty metalowe z wkładką gumową do rur miedzianych szt 20, Wentylator do szaf PE 3W typ3 kpl 1, Zawory odcinające do sprężonego powietrza fi 1/2" szt 2, Zawór elektromagnetyczny typ ZB-20 WE 12V.DC szt 1,000

6 Page 5 of 6 Zestawienie materiałów 34 Zawór elektromagnetyczny typ ZECA-10/230V AC szt 2, Zespół filtracyjno-redukcyjny ze smarownicą G 1/2" ; 0-1,2MPa szt 4,000 Razem

7 Page 6 of 6 Zestawienie sprzętu 1 Ciągnik kołowy 75-85KM (55-63kW) m-g 1,300 2 Przyczepa skrzyniowa 3,5t m-g 1,300 3 Samochód dostawczy do 0,9t m-g 2,220 4 Spawarka elektryczna wirująca 300A m-g 11,900 5 Sprężarka powietrza elektryczna 4-5m3/min m-g 12,900 6 Środek transportowy m-g 0,040 7 Żuraw samochodowy 4t m-g 6,800 Razem 36,460
