Przedmiar robót Instalacja klimatyzacji

Transkrypt

1 Przedmiar robót Instalacja klimatyzacji Budowa Budynek Powiatowego Urzędu Pracy ul. Wolności 29A Ostrów Wlkp. Inwestor Powiatowy Urząd Pracy ul. Wolności 29A Ostrów Wlkp. Sporządził Maciej Cyba OSTRÓW WLKP r "Rekomendacja Jakości" dla programu do kosztorysowania Rodos przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

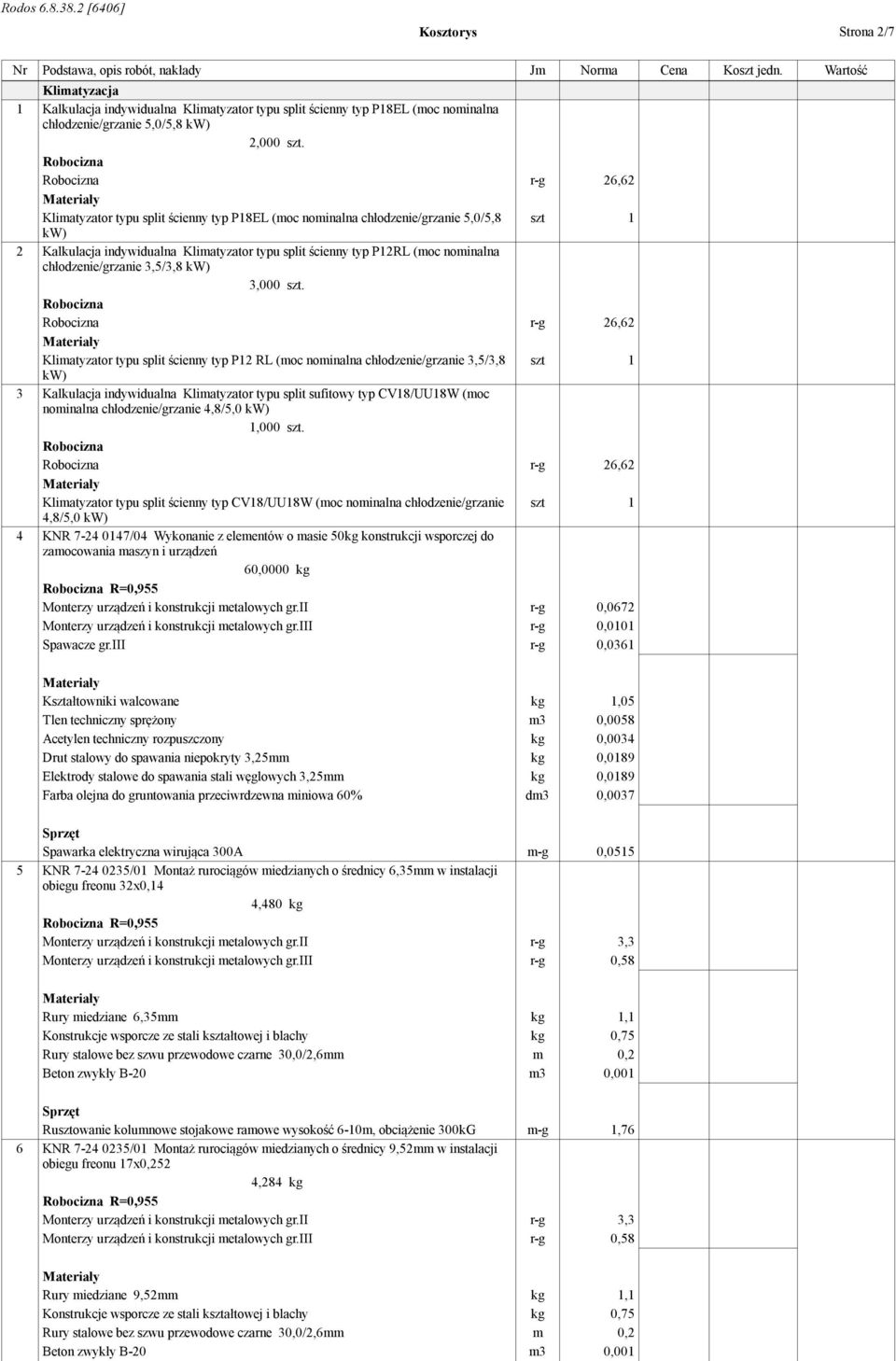

2 Kosztorys Strona 2/7 Nr Podstawa, opis robót, nakłady Jm Norma Cena Koszt jedn. Wartość Klimatyzacja 1 Kalkulacja indywidualna Klimatyzator typu split ścienny typ P18EL (moc nominalna chłodzenie/grzanie 5,0/5,8 kw) 2,000 szt. r-g 26,62 Klimatyzator typu split ścienny typ P18EL (moc nominalna chłodzenie/grzanie 5,0/5,8 szt 1 kw) 2 Kalkulacja indywidualna Klimatyzator typu split ścienny typ P12RL (moc nominalna chłodzenie/grzanie 3,5/3,8 kw) 3,000 szt. r-g 26,62 Klimatyzator typu split ścienny typ P12 RL (moc nominalna chłodzenie/grzanie 3,5/3,8 szt 1 kw) 3 Kalkulacja indywidualna Klimatyzator typu split sufitowy typ CV18/UU18W (moc nominalna chłodzenie/grzanie 4,8/5,0 kw) 1,000 szt. r-g 26,62 Klimatyzator typu split ścienny typ CV18/UU18W (moc nominalna chłodzenie/grzanie szt 1 4,8/5,0 kw) 4 KNR /04 Wykonanie z elementów o masie 50kg konstrukcji wsporczej do zamocowania maszyn i urządzeń 60,0000 kg R=0,955 Monterzy urządzeń i konstrukcji metalowych gr.ii r-g 0,0672 Monterzy urządzeń i konstrukcji metalowych gr.iii r-g 0,0101 Spawacze gr.iii r-g 0,0361 Kształtowniki walcowane kg 1,05 Tlen techniczny sprężony m3 0,0058 Acetylen techniczny rozpuszczony kg 0,0034 Drut stalowy do spawania niepokryty 3,25mm kg 0,0189 Elektrody stalowe do spawania stali węglowych 3,25mm kg 0,0189 Farba olejna do gruntowania przeciwrdzewna miniowa 60% dm3 0,0037 Spawarka elektryczna wirująca 300A m-g 0, KNR /01 Montaż rurociągów miedzianych o średnicy 6,35mm w instalacji obiegu freonu 32x0,14 4,480 kg R=0,955 Monterzy urządzeń i konstrukcji metalowych gr.ii r-g 3,3 Monterzy urządzeń i konstrukcji metalowych gr.iii r-g 0,58 Rury miedziane 6,35mm kg 1,1 Konstrukcje wsporcze ze stali kształtowej i blachy kg 0,75 Rury stalowe bez szwu przewodowe czarne 30,0/2,6mm m 0,2 Beton zwykły B-20 m3 0,001 Rusztowanie kolumnowe stojakowe ramowe wysokość 6-10m, obciążenie 300kG m-g 1,76 6 KNR /01 Montaż rurociągów miedzianych o średnicy 9,52mm w instalacji obiegu freonu 17x0,252 4,284 kg R=0,955 Monterzy urządzeń i konstrukcji metalowych gr.ii r-g 3,3 Monterzy urządzeń i konstrukcji metalowych gr.iii r-g 0,58 Rury miedziane 9,52mm kg 1,1 Konstrukcje wsporcze ze stali kształtowej i blachy kg 0,75 Rury stalowe bez szwu przewodowe czarne 30,0/2,6mm m 0,2 Beton zwykły B-20 m3 0,001

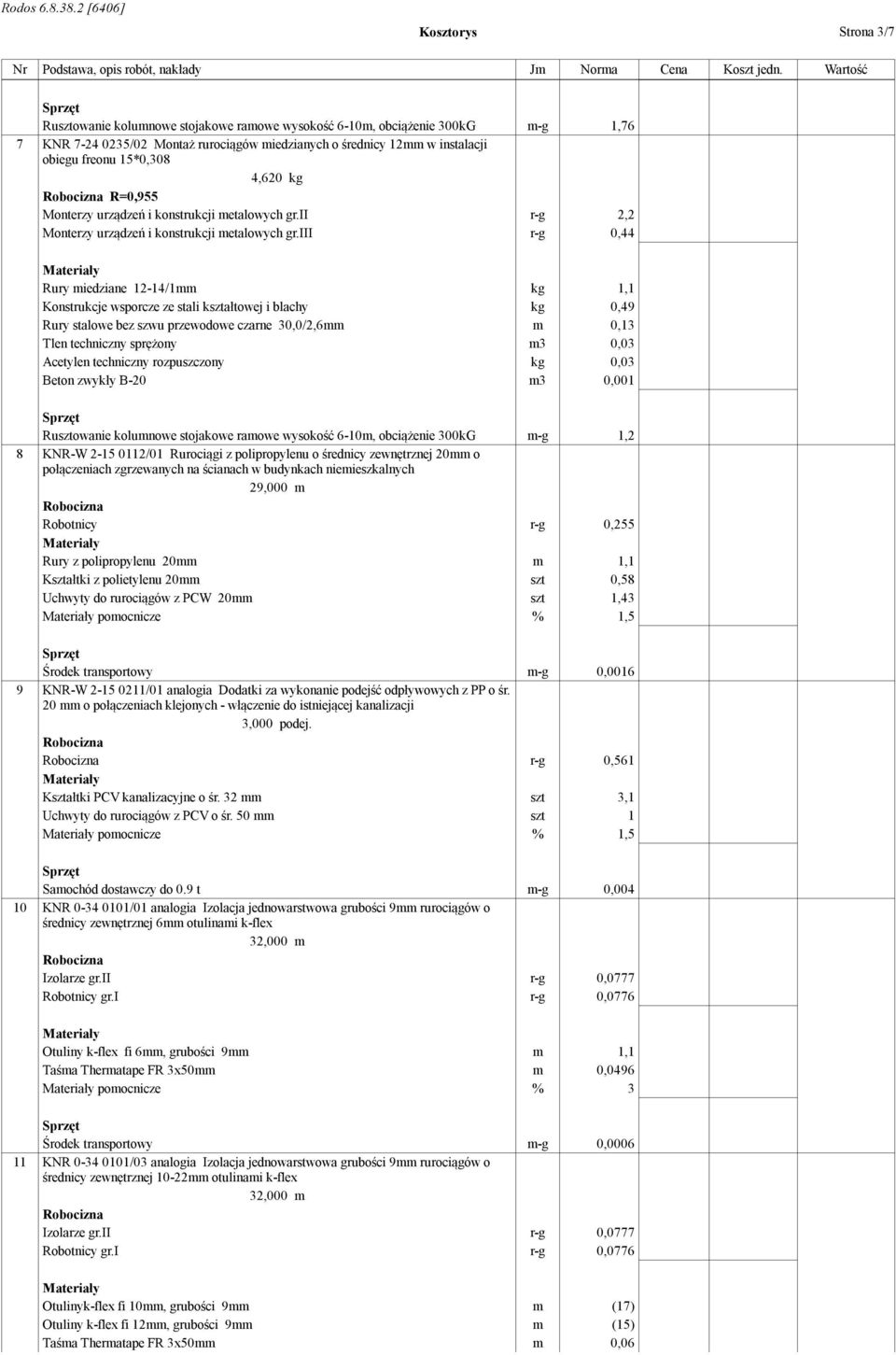

3 Kosztorys Strona 3/7 Nr Podstawa, opis robót, nakłady Jm Norma Cena Koszt jedn. Wartość Rusztowanie kolumnowe stojakowe ramowe wysokość 6-10m, obciążenie 300kG m-g 1,76 7 KNR /02 Montaż rurociągów miedzianych o średnicy 12mm w instalacji obiegu freonu 15*0,308 4,620 kg R=0,955 Monterzy urządzeń i konstrukcji metalowych gr.ii r-g 2,2 Monterzy urządzeń i konstrukcji metalowych gr.iii r-g 0,44 Rury miedziane 12-14/1mm kg 1,1 Konstrukcje wsporcze ze stali kształtowej i blachy kg 0,49 Rury stalowe bez szwu przewodowe czarne 30,0/2,6mm m 0,13 Tlen techniczny sprężony m3 0,03 Acetylen techniczny rozpuszczony kg 0,03 Beton zwykły B-20 m3 0,001 Rusztowanie kolumnowe stojakowe ramowe wysokość 6-10m, obciążenie 300kG m-g 1,2 8 KNR-W /01 Rurociągi z polipropylenu o średnicy zewnętrznej 20mm o połączeniach zgrzewanych na ścianach w budynkach niemieszkalnych 29,000 m Robotnicy r-g 0,255 Rury z polipropylenu 20mm m 1,1 Kształtki z polietylenu 20mm szt 0,58 Uchwyty do rurociągów z PCW 20mm szt 1,43 pomocnicze % 1,5 Środek transportowy m-g 0, KNR-W /01 analogia Dodatki za wykonanie podejść odpływowych z PP o śr. 20 mm o połączeniach klejonych - włączenie do istniejącej kanalizacji 3,000 podej. r-g 0,561 Kształtki PCV kanalizacyjne o śr. 32 mm szt 3,1 Uchwyty do rurociągów z PCV o śr. 50 mm szt 1 pomocnicze % 1,5 Samochód dostawczy do 0.9 t m-g 0, KNR /01 analogia Izolacja jednowarstwowa grubości 9mm rurociągów o średnicy zewnętrznej 6mm otulinami k-flex 32,000 m Izolarze gr.ii r-g 0,0777 Robotnicy gr.i r-g 0,0776 Otuliny k-flex fi 6mm, grubości 9mm m 1,1 Taśma Thermatape FR 3x50mm m 0,0496 pomocnicze % 3 Środek transportowy m-g 0, KNR /03 analogia Izolacja jednowarstwowa grubości 9mm rurociągów o średnicy zewnętrznej 10-22mm otulinami k-flex 32,000 m Izolarze gr.ii r-g 0,0777 Robotnicy gr.i r-g 0,0776 Otulinyk-flex fi 10mm, grubości 9mm m (17) Otuliny k-flex fi 12mm, grubości 9mm m (15) Taśma Thermatape FR 3x50mm m 0,06

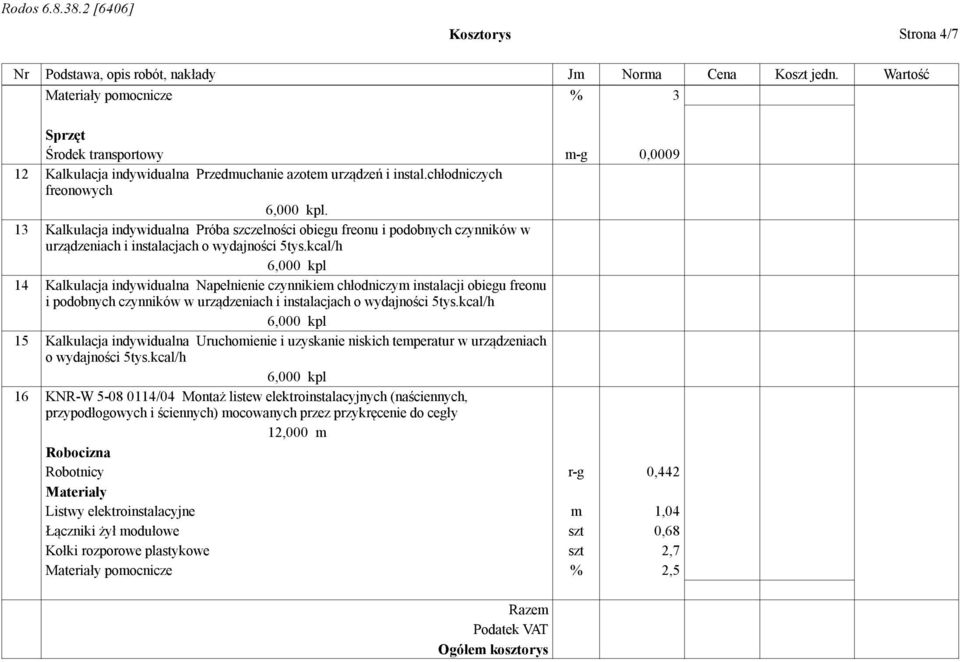

4 Kosztorys Strona 4/7 Nr Podstawa, opis robót, nakłady Jm Norma Cena Koszt jedn. Wartość pomocnicze % 3 Środek transportowy m-g 0, Kalkulacja indywidualna Przedmuchanie azotem urządzeń i instal.chłodniczych freonowych 6,000 kpl. 13 Kalkulacja indywidualna Próba szczelności obiegu freonu i podobnych czynników w urządzeniach i instalacjach o wydajności 5tys.kcal/h 6,000 kpl 14 Kalkulacja indywidualna Napełnienie czynnikiem chłodniczym instalacji obiegu freonu i podobnych czynników w urządzeniach i instalacjach o wydajności 5tys.kcal/h 6,000 kpl 15 Kalkulacja indywidualna Uruchomienie i uzyskanie niskich temperatur w urządzeniach o wydajności 5tys.kcal/h 6,000 kpl 16 KNR-W /04 Montaż listew elektroinstalacyjnych (naściennych, przypodłogowych i ściennych) mocowanych przez przykręcenie do cegły 12,000 m Robotnicy r-g 0,442 Listwy elektroinstalacyjne m 1,04 Łączniki żył modułowe szt 0,68 Kołki rozporowe plastykowe szt 2,7 pomocnicze % 2,5 Razem Podatek VAT Ogółem kosztorys

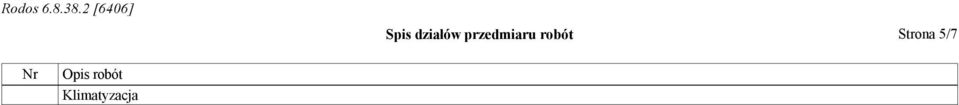

5 Spis działów przedmiaru robót Strona 5/7 Nr Opis robót Klimatyzacja

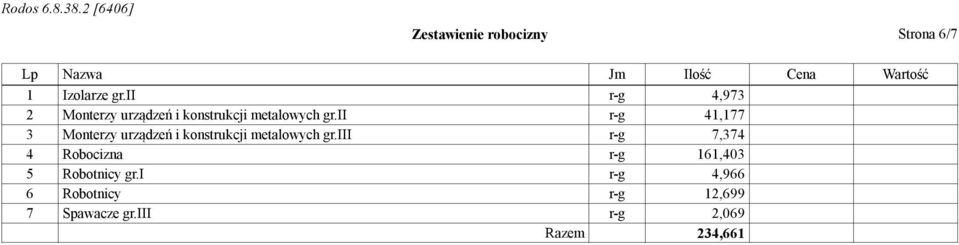

6 Zestawienie robocizny Strona 6/7 Lp Nazwa Jm Ilość Cena Wartość 1 Izolarze gr.ii r-g 4,973 2 Monterzy urządzeń i konstrukcji metalowych gr.ii r-g 41,177 3 Monterzy urządzeń i konstrukcji metalowych gr.iii r-g 7,374 4 r-g 161,403 5 Robotnicy gr.i r-g 4,966 6 Robotnicy r-g 12,699 7 Spawacze gr.iii r-g 2,069 Razem 234,661

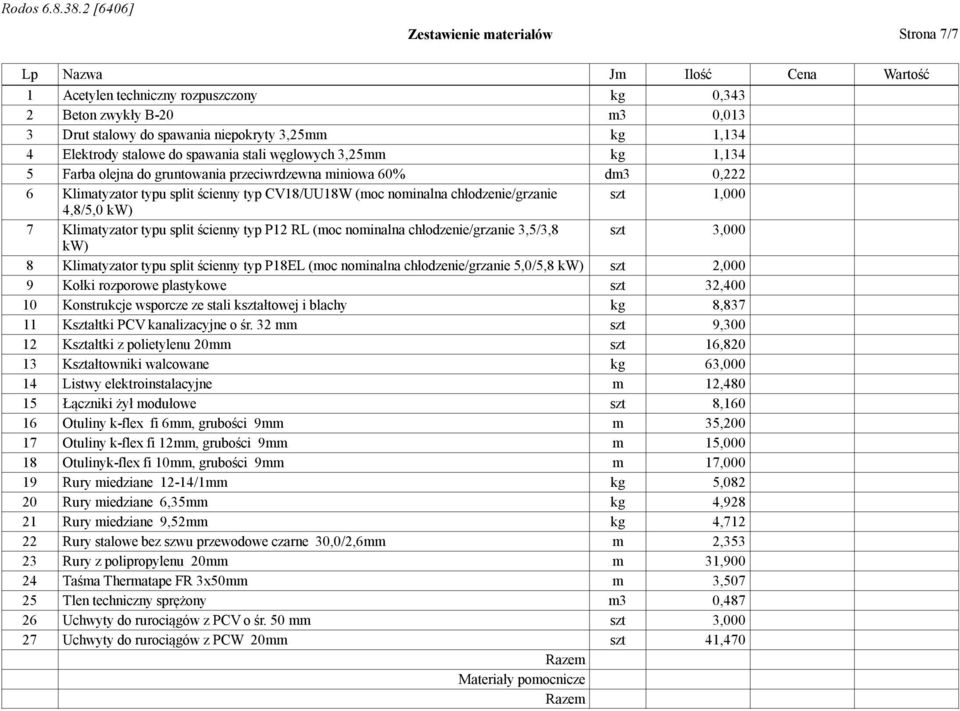

7 Zestawienie materiałów Strona 7/7 Lp Nazwa Jm Ilość Cena Wartość 1 Acetylen techniczny rozpuszczony kg 0,343 2 Beton zwykły B-20 m3 0,013 3 Drut stalowy do spawania niepokryty 3,25mm kg 1,134 4 Elektrody stalowe do spawania stali węglowych 3,25mm kg 1,134 5 Farba olejna do gruntowania przeciwrdzewna miniowa 60% dm3 0,222 6 Klimatyzator typu split ścienny typ CV18/UU18W (moc nominalna chłodzenie/grzanie szt 1,000 4,8/5,0 kw) 7 Klimatyzator typu split ścienny typ P12 RL (moc nominalna chłodzenie/grzanie 3,5/3,8 szt 3,000 kw) 8 Klimatyzator typu split ścienny typ P18EL (moc nominalna chłodzenie/grzanie 5,0/5,8 kw) szt 2,000 9 Kołki rozporowe plastykowe szt 32, Konstrukcje wsporcze ze stali kształtowej i blachy kg 8, Kształtki PCV kanalizacyjne o śr. 32 mm szt 9, Kształtki z polietylenu 20mm szt 16, Kształtowniki walcowane kg 63, Listwy elektroinstalacyjne m 12, Łączniki żył modułowe szt 8, Otuliny k-flex fi 6mm, grubości 9mm m 35, Otuliny k-flex fi 12mm, grubości 9mm m 15, Otulinyk-flex fi 10mm, grubości 9mm m 17, Rury miedziane 12-14/1mm kg 5, Rury miedziane 6,35mm kg 4, Rury miedziane 9,52mm kg 4, Rury stalowe bez szwu przewodowe czarne 30,0/2,6mm m 2, Rury z polipropylenu 20mm m 31, Taśma Thermatape FR 3x50mm m 3, Tlen techniczny sprężony m3 0, Uchwyty do rurociągów z PCV o śr. 50 mm szt 3, Uchwyty do rurociągów z PCW 20mm szt 41,470 Razem pomocnicze Razem
