PRZEDMIAR ROBÓT Nr. 174K - KI INSTALACJA CHŁODZĄCA DLA POMIESZCZEŃ BIUROWYCH w budynku B-4

Transkrypt

1 Opraowano w/g. projektu wykonawczego instalacji freonowej i kondensatu (Nr. arch ) PRZEDMIAR ROBÓT Nr. 174K - KI INSTALACJA CHŁODZĄCA DLA POMIESZCZEŃ BIUROWYCH w budynku B-4 Obiekt Kod CPV Instalowanie urządzeń chłodzących Budowa KLIMATYZACJA: - INSTALACJA FREONOWA I KONDENSATU Inwestor Ośrodek Badawczo-Rozwojowy Centrum Techniki Morskiej S.A Gdynia ul. Dickmana 62 Wykonawca Stadium: - OFERTA Biuro Projektowe INWECO - Biuro projektów cieplno-instalacyjnych - Gdynia ul.łużycka 10 Ujęte w opracowaniu rodzaje i typy elementów instalacji (rur, uzbrojenia, otulin itp.) należy traktować przykładowo. Dopuszcza się stosowanie zamienników materiałowych, pod warunkiem zachowania projektowanych parametrów technicznych tych zamienników (miarodana jest opinia autora projektu). Branżowe biuro projektów BIURO INŻYNIERSKIE Wacław Głowinkowski Sp. z o.o Gdańsk-Osowa ul. Kasjopeji 25 Autor części technicznej: Projektant: inż.w.głowinkowski Gdańsk - marzec 2009 r. "Rekomendacja Jakości" dla programu do kosztorysowania Rodos 6.0 przyznana przez Stowarzyszenie Kosztorysantów Budowlanych, Warszawa, ul.hoża 50

2 SPIS DZIAŁÓW PRZEDMIARU ROBÓT Strona 2/10 Nr Kod CPV Opis robót Uwagi I. KLIMATYZACJA

3 PRZEDMIAR ROBÓT Strona 3/10 Nr Podstawa, opis robót Jm Ilość 1 I. KLIMATYZACJA Kod CPV: Montaż agregatu chłodniczego - tylko chłodzenie o mocy chłodniczej 40 kw, dla 20-tu jednostek wewnętrznych 2 Montaż przy ścianie lub stropie, klimatyzatorów split o mocy chłodniczej jednostki 3,2 kw 3 Montaż w instalacji obiegu freonu rurociągów miedzianych o średnicy do 10mm 4 Montaż rurociągów miedzianych jw. lecz o średnicy do 15mm 5 Montaż rurociągów miedzianych jw. lecz o średnicy do 22mm 6 Montaż rurociągów miedzianych jw. lecz o średnicy do 28mm 7 Montaż w instalacji obiegu freonu kolan miedzianych o średnicy do 10mm 8 Montaż kolan miedzianych jw. lecz o średnicy 12mm 9 Montaż kolan jw. lecz o średnicy do 22mm 10 Montaż kolan jw. lecz o średnicy 28mm 11 Montaż w instalacji obiegu freonu, trójników o średnicy 10mm 12 Montaż trójnika jw. lecz o średnicy 12mm 13 Montaż trójników jw. lecz o średnicy 16mm 14 Montaż trójników jw. lecz o średnicy do 25mm 15 Połączenia lutem złączy rur miedzianych o średnicy 6mm w instalacji obiegu freonu 16 Połączenia lutowane rur miedzianych jw. lecz o średnicy 10mm 17 Połączenia lutowane jw. lecz o średnicy 12mm 18 Połączenia lutowane jw. lecz o średnicy 15mm 19 Połączenia lutowane jw. lecz o średnicy 19mm 20 Połączenia lutowane jw. lecz o średnicy 22mm 21 Połączenia lutowane jw. lecz o średnicy 36mm 22 Uzbrojenie instalacji freonowej - systemowy trójnik do freonu rozdzielający z osprzętem 23 Montaż układów regulacyjnych płynności pracy instalacji freonowej - z zastosowaniem inteligentnego systemowego sterownika dotykowego do freonu 24 Przedmuchanie azotem urządzeń i instalacji chłodniczych freonowych o wydajności chłodniczej 40 kw szt 1,00 szt 20,00 kg 21,50 kg 35,00 kg 19,80 kg 22,00 szt 8,00 szt 6,00 szt 4,00 szt 8,00 kpl 18,00 kpl 8,00 kpl 4,00 szt 11,00 szt 68,00 szt 18,00 szt 28,00 szt 2,00 szt 18,00 szt 21,00 szt 18,00 układ 1,00

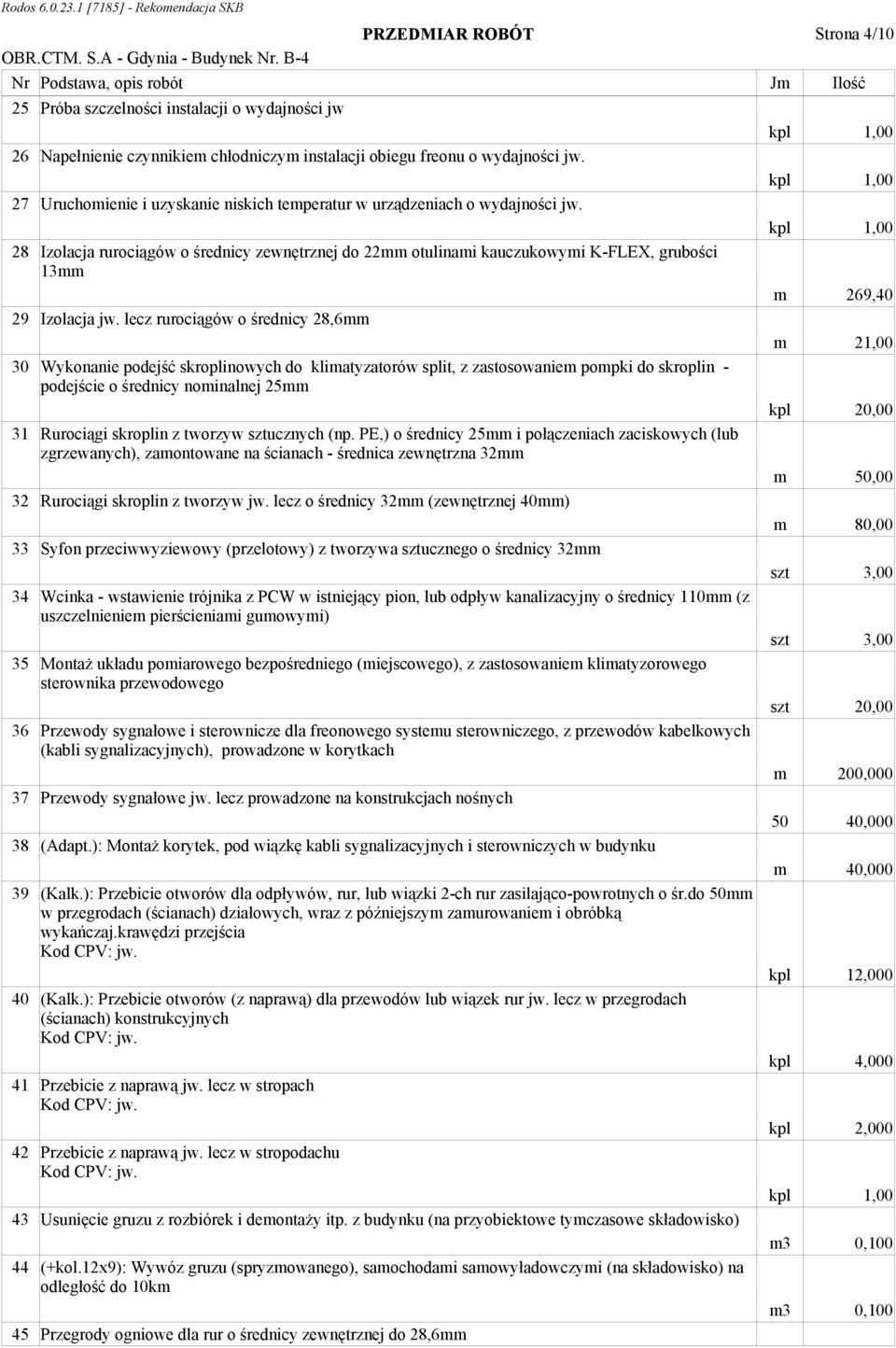

4 PRZEDMIAR ROBÓT Strona 4/10 Nr Podstawa, opis robót Jm Ilość 25 Próba szczelności instalacji o wydajności jw 26 Napełnienie czynnikiem chłodniczym instalacji obiegu freonu o wydajności jw. 27 Uruchomienie i uzyskanie niskich temperatur w urządzeniach o wydajności jw. 28 Izolacja rurociągów o średnicy zewnętrznej do 22mm otulinami kauczukowymi K-FLEX, grubości 13mm 29 Izolacja jw. lecz rurociągów o średnicy 28,6mm 30 Wykonanie podejść skroplinowych do klimatyzatorów split, z zastosowaniem pompki do skroplin - podejście o średnicy nominalnej 25mm 31 Rurociągi skroplin z tworzyw sztucznych (np. PE,) o średnicy 25mm i połączeniach zaciskowych (lub zgrzewanych), zamontowane na ścianach - średnica zewnętrzna 32mm 32 Rurociągi skroplin z tworzyw jw. lecz o średnicy 32mm (zewnętrznej 40mm) 33 Syfon przeciwwyziewowy (przelotowy) z tworzywa sztucznego o średnicy 32mm 34 Wcinka - wstawienie trójnika z PCW w istniejący pion, lub odpływ kanalizacyjny o średnicy 110mm (z uszczelnieniem pierścieniami gumowymi) 35 Montaż układu pomiarowego bezpośredniego (miejscowego), z zastosowaniem klimatyzorowego sterownika przewodowego 36 Przewody sygnałowe i sterownicze dla freonowego systemu sterowniczego, z przewodów kabelkowych (kabli sygnalizacyjnych), prowadzone w korytkach 37 Przewody sygnałowe jw. lecz prowadzone na konstrukcjach nośnych 38 (Adapt.): Montaż korytek, pod wiązkę kabli sygnalizacyjnych i sterowniczych w budynku 39 (Kalk.): Przebicie otworów dla odpływów, rur, lub wiązki 2-ch rur zasilająco-powrotnych o śr.do 50mm w przegrodach (ścianach) działowych, wraz z późniejszym zamurowaniem i obróbką wykańczaj.krawędzi przejścia Kod CPV: jw. 40 (Kalk.): Przebicie otworów (z naprawą) dla przewodów lub wiązek rur jw. lecz w przegrodach (ścianach) konstrukcyjnych Kod CPV: jw. 41 Przebicie z naprawą jw. lecz w stropach Kod CPV: jw. 42 Przebicie z naprawą jw. lecz w stropodachu Kod CPV: jw. 43 Usunięcie gruzu z rozbiórek i demontaży itp. z budynku (na przyobiektowe tymczasowe składowisko) 44 (+kol.12x9): Wywóz gruzu (spryzmowanego), samochodami samowyładowczymi (na składowisko) na odległość do 10km 45 Przegrody ogniowe dla rur o średnicy zewnętrznej do 28,6mm m 269,40 m 21,00 kpl 20,00 m 50,00 m 80,00 szt 3,00 szt 3,00 szt 20,00 m 200, ,000 m 40,000 kpl 12,000 kpl 4,000 kpl 2,000 m3 0,100 m3 0,100

5 PRZEDMIAR ROBÓT Strona 5/10 Nr Podstawa, opis robót Jm Ilość szt 6,00

6 TABELA ELEMENTÓW SCALONYCH Strona 6/10 Nr Kod CPV Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem I. KLIMATYZACJA Razem Podatek VAT Ogółem kosztorys

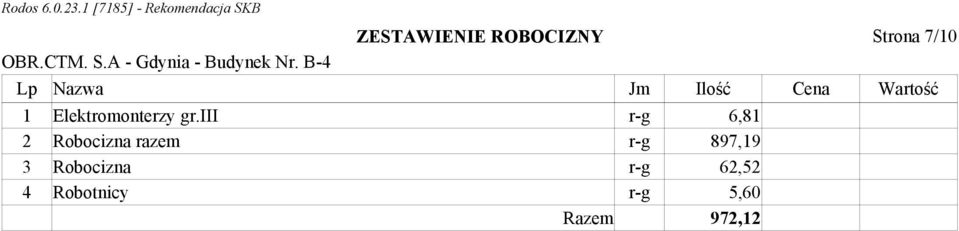

7 ZESTAWIENIE ROBOCIZNY Strona 7/10 Lp Nazwa Jm Ilość Cena Wartość 1 Elektromonterzy gr.iii r-g 6,81 2 Robocizna razem r-g 897,19 3 Robocizna r-g 62,52 4 Robotnicy r-g 5,60 Razem 972,12

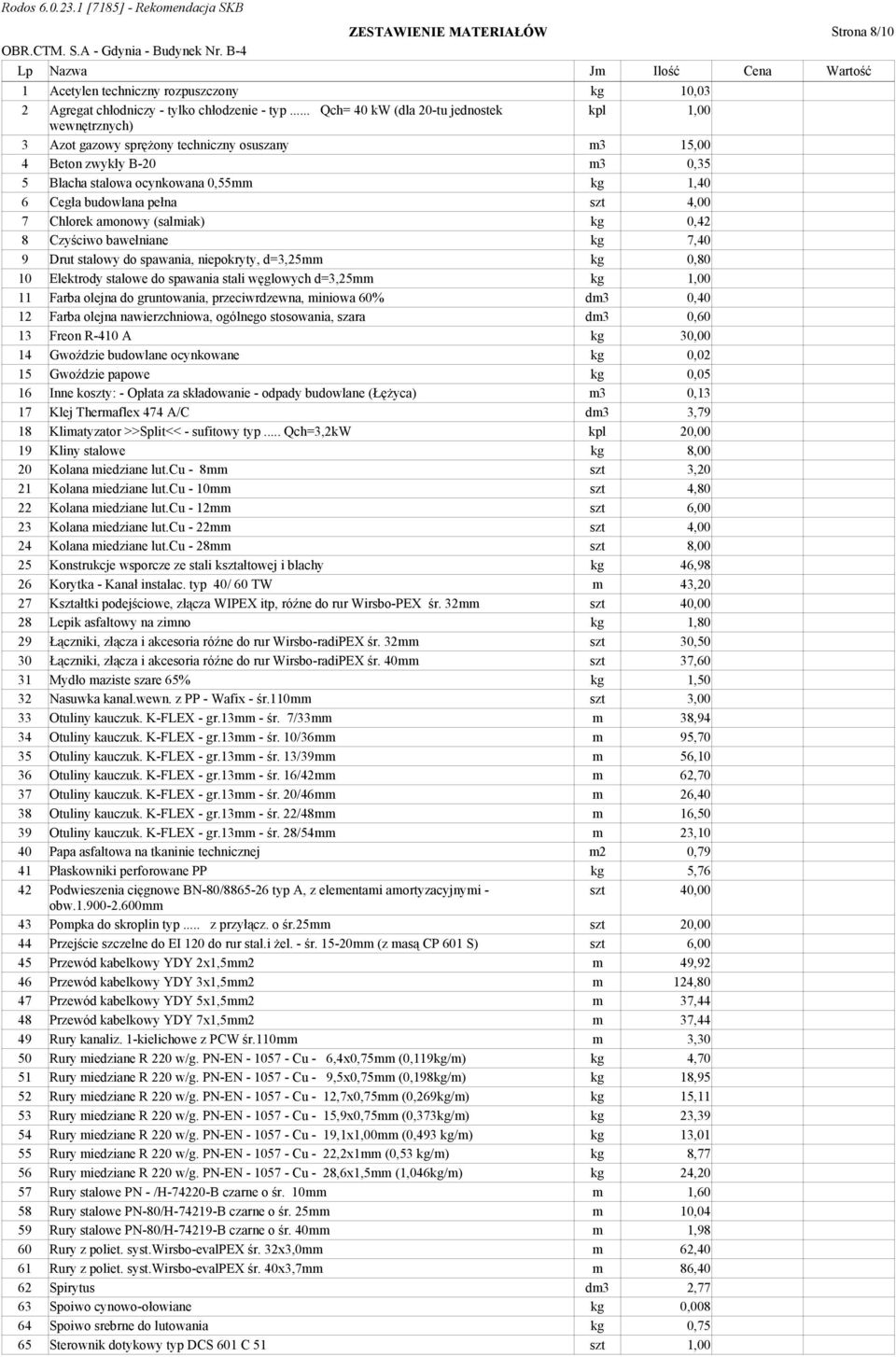

8 ZESTAWIENIE MATERIAŁÓW Strona 8/10 Lp Nazwa Jm Ilość Cena Wartość 1 Acetylen techniczny rozpuszczony kg 10,03 2 Agregat chłodniczy - tylko chłodzenie - typ... Qch= 40 kw (dla 20-tu jednostek wewnętrznych) 3 Azot gazowy sprężony techniczny osuszany m3 15,00 4 Beton zwykły B-20 m3 0,35 5 Blacha stalowa ocynkowana 0,55mm kg 1,40 6 Cegła budowlana pełna szt 4,00 7 Chlorek amonowy (salmiak) kg 0,42 8 Czyściwo bawełniane kg 7,40 9 Drut stalowy do spawania, niepokryty, d=3,25mm kg 0,80 10 Elektrody stalowe do spawania stali węglowych d=3,25mm kg 1,00 11 Farba olejna do gruntowania, przeciwrdzewna, miniowa 60% dm3 0,40 12 Farba olejna nawierzchniowa, ogólnego stosowania, szara dm3 0,60 13 Freon R-410 A kg 30,00 14 Gwoździe budowlane ocynkowane kg 0,02 15 Gwoździe papowe kg 0,05 16 Inne koszty: - Opłata za składowanie - odpady budowlane (Łężyca) m3 0,13 17 Klej Thermaflex 474 A/C dm3 3,79 18 Klimatyzator >>Split<< - sufitowy typ... Qch=3,2kW kpl 20,00 19 Kliny stalowe kg 8,00 20 Kolana miedziane lut.cu - 8mm szt 3,20 21 Kolana miedziane lut.cu - 10mm szt 4,80 22 Kolana miedziane lut.cu - 12mm szt 6,00 23 Kolana miedziane lut.cu - 22mm szt 4,00 24 Kolana miedziane lut.cu - 28mm szt 8,00 25 Konstrukcje wsporcze ze stali kształtowej i blachy kg 46,98 26 Korytka - Kanał instalac. typ 40/ 60 TW m 43,20 27 Kształtki podejściowe, złącza WIPEX itp, róźne do rur Wirsbo-PEX śr. 32mm szt 40,00 28 Lepik asfaltowy na zimno kg 1,80 29 Łączniki, złącza i akcesoria róźne do rur Wirsbo-radiPEX śr. 32mm szt 30,50 30 Łączniki, złącza i akcesoria róźne do rur Wirsbo-radiPEX śr. 40mm szt 37,60 31 Mydło maziste szare 65% kg 1,50 32 Nasuwka kanal.wewn. z PP - Wafix - śr.110mm szt 3,00 33 Otuliny kauczuk. K-FLEX - gr.13mm - śr. 7/33mm m 38,94 34 Otuliny kauczuk. K-FLEX - gr.13mm - śr. 10/36mm m 95,70 35 Otuliny kauczuk. K-FLEX - gr.13mm - śr. 13/39mm m 56,10 36 Otuliny kauczuk. K-FLEX - gr.13mm - śr. 16/42mm m 62,70 37 Otuliny kauczuk. K-FLEX - gr.13mm - śr. 20/46mm m 26,40 38 Otuliny kauczuk. K-FLEX - gr.13mm - śr. 22/48mm m 16,50 39 Otuliny kauczuk. K-FLEX - gr.13mm - śr. 28/54mm m 23,10 40 Papa asfaltowa na tkaninie technicznej m2 0,79 41 Płaskowniki perforowane PP kg 5,76 42 Podwieszenia cięgnowe BN-80/ typ A, z elementami amortyzacyjnymi - szt 40,00 obw mm 43 Pompka do skroplin typ... z przyłącz. o śr.25mm szt 20,00 44 Przejście szczelne do EI 120 do rur stal.i żel. - śr mm (z masą CP 601 S) szt 6,00 45 Przewód kabelkowy YDY 2x1,5mm2 m 49,92 46 Przewód kabelkowy YDY 3x1,5mm2 m 124,80 47 Przewód kabelkowy YDY 5x1,5mm2 m 37,44 48 Przewód kabelkowy YDY 7x1,5mm2 m 37,44 49 Rury kanaliz. 1-kielichowe z PCW śr.110mm m 3,30 50 Rury miedziane R 220 w/g. PN-EN Cu - 6,4x0,75mm (0,119kg/m) kg 4,70 51 Rury miedziane R 220 w/g. PN-EN Cu - 9,5x0,75mm (0,198kg/m) kg 18,95 52 Rury miedziane R 220 w/g. PN-EN Cu - 12,7x0,75mm (0,269kg/m) kg 15,11 53 Rury miedziane R 220 w/g. PN-EN Cu - 15,9x0,75mm (0,373kg/m) kg 23,39 54 Rury miedziane R 220 w/g. PN-EN Cu - 19,1x1,00mm (0,493 kg/m) kg 13,01 55 Rury miedziane R 220 w/g. PN-EN Cu - 22,2x1mm (0,53 kg/m) kg 8,77 56 Rury miedziane R 220 w/g. PN-EN Cu - 28,6x1,5mm (1,046kg/m) kg 24,20 57 Rury stalowe PN - /H B czarne o śr. 10mm m 1,60 58 Rury stalowe PN-80/H B czarne o śr. 25mm m 10,04 59 Rury stalowe PN-80/H B czarne o śr. 40mm m 1,98 60 Rury z poliet. syst.wirsbo-evalpex śr. 32x3,0mm m 62,40 61 Rury z poliet. syst.wirsbo-evalpex śr. 40x3,7mm m 86,40 62 Spirytus dm3 2,77 63 Spoiwo cynowo-ołowiane kg 0, Spoiwo srebrne do lutowania kg 0,75 65 Sterownik dotykowy typ DCS 601 C 51 szt 1,00

9 ZESTAWIENIE MATERIAŁÓW Strona 9/10 Lp Nazwa Jm Ilość Cena Wartość 66 Sterownik przewodowy typ BRC 1 D 52 szt 20,00 67 Syfony przelotowe z tworzywa śr mm szt 3,00 68 Śruby fundamentowe kotwowe do wmurowania kg 2,05 69 Taśma Thermatape A/C 3x50mm m 22,21 70 Tlen techniczny m3 24,47 71 Trójnik do freonu rozdzielający z osprzętem typ KHRQ22M20 T szt 12,00 72 Trójnik do freonu rozdzielający z osprzętem typ KHRQ22M29 T szt 3,00 73 Trójnik do freonu rozdzielający z osprzętem typ KHRQ22M64 T szt 3,00 74 Trójniki kanalizacyjne z PVC HT o śr. 110/ 50mm x 45' szt 3,30 75 Trójniki miedziane Cu 10 szt 18,00 76 Trójniki miedziane Cu 12 szt 1,00 77 Trójniki miedziane Cu 15 szt 8,00 78 Trójniki miedziane Cu 22 szt 3,00 79 Trójniki miedziane Cu 28 szt 1,00 80 Uchwyt tłumiący WIRSBO śr mm szt 135,50 81 Uchwyty do rur PCW śr szt 3,00 82 Uchwyty kablowe uniwersalne UKU szt 10,00 83 Uszczelki bezazbestowe gr.2mm o śr. 6mm szt 18,00 84 Uszczelki bezazbestowe gr.2mm o śr. 15mm szt 18,00 85 Uszczelki gumowe pierścień. śr.110mm szt 9,00 86 Zaprawa m3 0,03 Razem Materiały pomocnicze Razem

10 ZESTAWIENIE SPRZĘTU Strona 10/10 Lp Nazwa Jm Ilość Cena Wartość 1 Ciągnik kołowy 29-37kW m-g 0,80 2 Ciągnik kołowy 37kW (50KM) m-g 0,16 3 Ciągnik kołowy 75-85KM (55-63kW) m-g 7,30 4 Przyczepa do przewożenia kabli do 4t m-g 0,96 5 Przyczepa skrzyniowa 3,5t m-g 7,30 6 Rusztowanie kolumnowe stojakowe ramowe wys. 6-10m, obciąż. 300kG m-g 148,61 7 Samochód dostawczy do 0,9t m-g 2,81 8 Samochód samowyładowczy 5t m-g 0,07 9 Spawarka elektryczna wirująca 300A m-g 67,80 10 Środek transportowy m-g 0,85 11 Zestaw do obróbki rur Cu: z palnikiem, butlą, i kombinerkami wielooperac. m-g 10,98 (Bosh) 12 Żuraw samochodowy 4t m-g 34,80 Razem 282,43
