1 SMART-FLEX Sp. z o.o. Mielczarskiego 21/ Częstochowa NIP: biuro@smart-flex.pl tel: gsm: KATALOG PRODUKTÓW Co to jest system Smart-Flex? SMART-FLEX to nowoczesny system elastycznych kanałów wentylacyjnych do komfortowej dystrybucji powietrza o stosunkowo niewielkich średnicach, idealnych do ukrycia w stropach, wylewkach czy w wieszanych sufitach. Dzięki zastosowaniu antystatycznej, antybakteryjnej, przeciwgrzybiczej oraz jednocześnie przeciwpleśniowej i przeciwalgowej powłoki system Smart-Flex zadowoli nawet najbardziej wymagających Klientów. Jakie elementy wchodzą w skład systemu wentylacyjnego Smart-Flex? System SMART-FLEX składa się z kanałów wentylacyjnych, skrzynek rozprężnych, rozdzielaczy, uszczelek oraz elementów ułatwiających projektowanie i montaż, takich jak kolana, zaślepki, łączniki czy tłumiki akustyczne z regulacją. Wszystkie elementy wykonane zostały z materiałów o dużej trwałości i wytrzymałości mechanicznej, co pozwala na ich zalewanie w konstrukcji stropów lub w wylewkach na stropach. Dzięki zastosowaniu uszczelek i złączek termokurczliwych na łączeniach, zapewniona jest całkowita szczelność i nieskazitelna czystość systemu. System wentylacyjny Smart-Flex posiada: CERTYFIKAT PRODUKTU nr 227/C5/2014/0527 ATEST HIGIENICZNY dla przewodów wentylacyjnych nr 209/322/215/2017 ATEST HIGIENICZNY dla antybakteryjnej maty nr 181/322/187/2017 DEKLARACJĘ KLASY SZCZELNOŚCI D nr

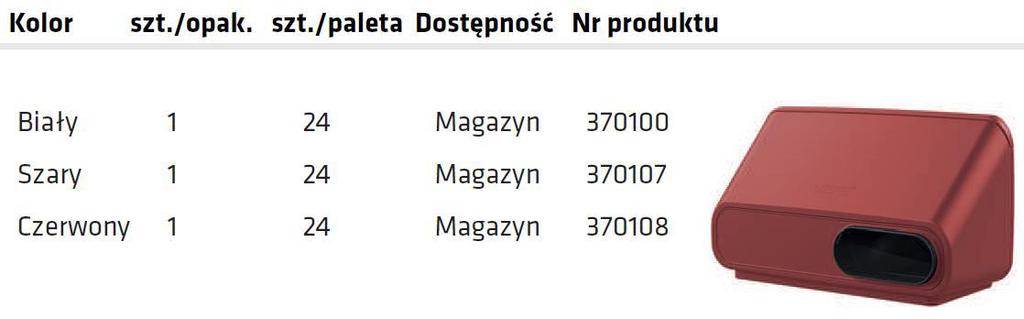

2 1 SMART- FLEX VOX - czerpnia i wyrzutnia ścienna NOWOŚĆ! Zastosowanie: Regulowana czerpnia i wyrzutnia ścienna w jednym urządzeniu, dla systemów wentylacji mechanicznej w budynkach jedno i wielorodzinnych. Konstrukcja czerpni i wyrzutni SMART- FLEX VOX umożliwia zmianę kierunku działania, co pozwala na lewo lub prawostronne usytuowanie wlotu i wydmuchu powietrza. SMART- FLEX VOX 125 : fi 125 mm. Zawartość: czerpnia i wyrzutnia w jednym, zwężka, instrukcja montażu. Nr produktu Szt./opak. Szt./paleta Kolor Biały Szary Czerwony SMART- FLEX VOX 160 : fi 160 mm. Zawartość: czerpnia i wyrzutnia w jednym, zwężka, instrukcja montażu. Nr produktu Szt./opak. Szt./paleta Kolor Biały Szary Czerwony Wymiary: SMART- FLEX VOX 160 SMART- FLEX VOX 125

3 2 Kanał elastyczny SMART-FLEX Elastyczny przewód wentylacyjny SMART-FLEX Bardzo dobre własności akustyczne i izolacyjne. Właściwości antystatyczne i antybakteryjne Kolor zew/wew.: niebieski/biały Wysoka odporność mechaniczna Atest higieniczny Symbol zewnętrzna wewnętrzna Ilość w roli (m.b.) Wydajność przy przepływie 3m/s (m 3 /h) KSM-63/50 63 mm 51 mm 50 m.b. 22 KSM-75/50 75 mm 61 mm 50 m.b. 31 KSM-90/50 90 mm 75 mm 50 m.b. 47 Kanał płaski SMART-FLEX FLAT Kanał płaski SMART-FLEX FLAT jest idealny do komfortowej dystrybucji powietrza, jego niewielka wysokość pozwala na zminimalizowanie przestrzeni instalacyjnej. Wykonanie: polietylen (PE) z wewnętrzną powłoką antybakteryjną i antystatyczną Kolor zew/wew.: niebieski/biały Gładka powierzchnia wnętrza kanału zapewnia niskie opory przepływu powietrza oraz łatwość czyszczenia Symbol Szerokość Wysokość Ilość w roli (m.b.) Wydajność przy przepływie 3m/s (m 3 /h) FLAT FD mm 53 mm 20 m.b. 45 Wydajność przewodów SMART-FLEX Ilość kanałów 2m/s 2,5m/s 3m/s FLAT 1 kanał 14,7 m 3 /h 18,4 m 3 /h 22,1 m 3 /h 2 kanały 29,4 m 3 /h 36,8 m 3 /h 44,2 m 3 /h 3 kanały 44,1 m 3 /h 55,1 m 3 /h 66,2 m 3 /h 1 kanał 21,0 m 3 /h 26,3 m 3 /h 31,6 m 3 /h 2 kanały 42,1 m 3 /h 52,6 m 3 /h 63,1 m 3 /h 3 kanały 63,1 m 3 /h 78,9 m 3 /h 94,6 m 3 /h 1 kanał 31,8 m 3 /h 39,7 m 3 /h 47,7 m 3 /h 2 kanały 63,6 m 3 /h 79,5 m 3 /h 95,4 m 3 /h 1 kanał 30,0 m 3 /h 37,0 m 3 /h 45,0 m 3 /h 2 kanały 60,0 m 3 /h 74,0 m 3 /h 90,0 m 3 /h

4 3 Skrzynki rozprężne Skrzynka rozprężna jedno-króćcowa przyłączeniowego Długość przyłącza KLOZ-1x75/100-OC 1 x mm KLOZ-1x90/125-OC 1 x mm 1 króciec przyłączeniowy 1 króciec Skrzynka rozprężna jedno-króćcowa kątowa Wysokość Szerokość Długość przyłączeniowego KLO-1x90/125-OC 121 mm 180 mm 180 mm 1 x króciec przyłączeniowy z tworzywa 1 króciec Długość przyłącza 320 mm Kierownica powietrza Skrzynka rozprężna jedno-króćcowa przelotowa Wysokość Szerokość Długość przyłączeniowego KLO-1x90/P-125-OC 150 mm 150 mm 100 mm 1 x króciec przyłączeniowy z tworzywa 1 króciec Długość przyłącza 320 mm Skrzynka rozprężna dwu-króćcowa kątowa Wysokość Szerokość Długość przyłączeniowego KLO-2x63/125-OC 91 mm 211 mm 180 mm 2 x KLO-2x75/100-OC 103 mm 211 mm 180 mm 2 x KLO-2x75/125-OC 103 mm 211 mm 180 mm 2 x KLO-2x90/125-OC 121 mm 244 mm 180 mm 2 x króćce przyłączeniowe z tworzywa 1 króciec Długość przyłącza 320 mm Kierownica powietrza

5 4 Skrzynka rozprężna dwu-króćcowa przelotowa Wysokość Szerokość Długość przyłączeniowego KLO-2x75/P-125-OC 150 mm 211 mm 100 mm 2 x króćce przyłączeniowe z tworzywa 1 króciec Długość przyłącza 320 mm Skrzynka rozprężna trzy-króćcowa kątowa Wysokość Szerokość Długość przyłączeniowego KLO-3x63/125-OC 91 mm 293 mm 180 mm 3 x KLO-3x75/125-OC 103 mm 318 mm 180 mm 3 x króćce przyłączeniowe z tworzywa 1 króciec Długość przyłącza 320 mm Kierownica powietrza Skrzynka rozprężna trzy-króćcowa przelotowa Wysokość Szerokość Długość przyłączeniowego KLO-3x75/P-125-OC 150 mm 317 mm 160 mm 3 x króćce przyłączeniowe z tworzywa 1 króciec Długość przyłącza 320 mm

6 5 Skrzynki rozprężne FLAT Skrzynka rozprężna FLAT jedno-króćcowa z ejściem DN 125 mm Wysokość Szerokość Długość Króciec przyłączeniowy FLAT SR-1 56 mm 180 mm 180 mm 1xFLAT króciec przyłączeniowy Smart-Flex FLAT wykonany z tworzywa 1 króciec z tworzywa Długość przyłącza 320 mm Skrzynka rozprężna FLAT dwu-króćcowa z ejściem DN 125 mm Wysokość Szerokość Długość Króciec przyłączeniowy FLAT SR mm 180 mm 180 mm 2xFLAT króćce przyłączeniowe Smart-Flex FLAT wykonane z tworzywa 1 króciec z tworzywa Długość przyłącza 320 mm Skrzynka rozprężna FLAT dwu-króćcowa z ejściem DN 125 mm Wysokość Szerokość Długość Króciec przyłączeniowy FLAT SR-2 56 mm 300 mm 160 mm 2xFLAT króćce przyłączeniowe Smart-Flex FLAT wykonane z tworzywa 1 króciec z tworzywa Długość przyłącza 320 mm Obejście wentylacyjne Obejście wentylacyjne pojedyncze 1x75 mm Wysokość Szerokość Długość OW75-OC 106 mm 600 mm 105 mm 1 x 75 1 x 75 1 króciec wejściowy z tworzywa 1 króciec wyjściowy z tworzywa Wysokość obejścia w przewężeniu 45 mm Możliwość bezkolizyjnego krzyżowania przewodów

7 6 Rozdzielacze Rozdzielacz rurowy pięcio-króćcowy przelotowy Wysokość Szerokość Długość RP-5x75/125-OC 151 mm 533 mm 250 mm 5 x króćców wyjściowych z tworzywa Rozdzielacz rurowy ośmio-króćcowy Wysokość Szerokość Długość KL-8x63/160-OC 91 mm 386 mm 219 mm 8 x KL-8x75/160-OC 103 mm 426 mm 230 mm 8 x króćców wyjściowych z tworzywa Rozdzielacz rurowy ośmio-króćcowy z rewizją i przekładanym króćcem DN 160 Wysokość Szerokość Długość KLR-8x75/160-OC 103 mm 1100 mm 200 mm 8 x króćców wyjściowych z tworzywa z możliwością przekładania Otwór rewizyjny Rozdzielacz rurowy dwunasto-króćcowy Wysokość Szerokość Długość KL-12x63/160-OC 91 mm 572 mm 312 mm 12 x KL-12x75/160-OC 103 mm 641 mm 337 mm 12 x KL-12x75/200-OC 103 mm 641 mm 337 mm 12 x króćców wyjściowych z tworzywa

8 7 Rozdzielacz rurowy dwunasto-króćcowy Wysokość Szerokość Długość KLKW-12x63/200-OC 91 mm 312 mm 312 mm 12 x króćców wyjściowych z tworzywa Rozdzielacz rurowy czternasto-króćcowy Wysokość Szerokość Długość KL-14x75/160-OC 103 mm 748 mm 230 mm 14 x króćców wyjściowych z tworzywa Rozdzielacz rurowy szesnasto-króćcowy Wysokość Szerokość Długość KL-16x75/200-OC 103 mm 533 mm 337 mm 16 x króćców wyjściowych z tworzywa Rozdzielacz rurowy osiemnasto-króćcowy Wysokość Szerokość Długość KL-18x63/200-OC 91 mm 572 mm 312 mm 18 x KL-18x75/200-OC 103 mm 641 mm 337 mm 18 x króćców wyjściowych z tworzywa

9 8 Rozdzielacz rurowy sześcio-króćcowy przelotowy Wysokość Szerokość Długość RT2R-6x90/160-OC 244 mm 367 mm 320 mm 6 x króćców wyjściowych z tworzywa Przegrody tłumiące Odkręcany panel serwisowy Rozdzielacz rurowy ośmio-króćcowy przelotowy Wysokość Szerokość Długość RT2R-8x90/160-OC 244 mm 490 mm 320 mm 8 x króćców wyjściowych z tworzywa Przegrody tłumiące Odkręcany panel serwisowy Rozdzielacz rurowy dziesiecio-króćcowy przelotowy Wysokość Szerokość Długość RT2R-10x75/200-OC 241 mm 544 mm 300 mm 10 x RT2R-10x90/200-OC 244 mm 613 mm 320 mm 10 x króćców wyjściowych z tworzywa Przegrody tłumiące Odkręcany panel serwisowy Rozdzielacz rurowy dwunasto-króćcowy przelotowy Wysokość Szerokość Długość RT2R-12x75/200-OC 241 mm 652 mm 300 mm 12 x RT2R-12x90/200-OC 244 mm 736 mm 320 mm 12 x króćców wyjściowych z tworzywa Przegrody tłumiące Odkręcany panel serwisowy

10 9 Rozdzielacz rurowy siedmio-króćcowy przelotowy z panelem przestawnym Wysokość Szerokość Długość RPP-7x75/125-OC 151 mm 586 mm 250 mm 7 x króćców wyjściowych z tworzywa (5 kr. na panelu przestawnym) Otwór rewizyjny Rozdzielacz rurowy dziesięcio-króćcowy przelotowy z panelem przestawnym Wysokość Szerokość Długość RPP-10x75/160-OC 271 mm 586 mm 300 mm 10 x króćców wyjściowych z tworzywa na panelu przestawnym Otwór rewizyjny Rozdzielacz rurowy piętnasto-króćcowy przelotowy z panelem przestawnym Wysokość Szerokość Długość RPP-15x75/200-OC 391 mm 586 mm 420 mm 15 x króćców wyjściowych z tworzywa na panelu przestawnym Otwór rewizyjny Rozdzielacz rurowy ośmio-króćcowy przelotowy Wysokość Szerokość Długość Wymiar KL-8x63/50x200-OC 91 mm 386 mm 219 mm 8 x x króćców wyjściowych z tworzywa 1 króciec prostokątny wejściowy o dł. 60 mm Rozdzielacz rurowy sześcio-króćcowy przelotowy Wysokość Szerokość Długość Wymiar KL-6x75/50x200-OC 103 mm 426 mm 230 mm 6 x x króćców wyjściowych z tworzywa 1 króciec prostokątny wejściowy o dł. 60 mm

11 10 Rozdzielacze FLAT Rozdzielacz rurowy FLAT cztero-króćcowy z łączeniem DN 160 mm Wysokość Szerokość Długość FLAT RR-4 56 mm 315 mm 315 mm 4xFLAT króćce wyjściowe Smart-Flex FLAT wykonane z tworzywa W komplecie uszczelka na króciec wejściowy Rozdzielacz rurowy FLAT cztero-króćcowy narożny z łączeniem DN 200 mm Wysokość Szerokość Długość FLAT RN-4 56 mm 315 mm 315 mm 4xFLAT króćce wyjściowe Smart-Flex FLAT wykonane z tworzywa W komplecie uszczelka na króciec wejściowy Rozdzielacz rurowy FLAT sześcio-króćcowy z łączeniem DN 200 mm Wysokość Szerokość Długość FLAT RR-6 56 mm 315 mm 315 mm 6xFLAT króćców wyjściowych Smart-Flex FLAT wykonanych z tworzywa W komplecie uszczelka na króciec wejściowy Rozdzielacz rurowy FLAT sześcio-króćcowy bez łączenia Wysokość Szerokość Długość FLAT RB-6 56 mm 315 mm 315 mm 6xFLAT 6 króćców wyjściowych Smart-Flex FLAT wykonanych z tworzywa Brak wejściowego Rozdzielacz rurowy FLAT ośmio-króćcowy z łączeniem DN 200 mm Wysokość Szerokość Długość FLAT RR-8 56 mm 315 mm 315 mm 8xFLAT króćców wyjściowych Smart-Flex FLAT wykonanych z tworzywa W komplecie uszczelka na króciec wejściowy

12 11 Rozdzielacz rurowy FLAT trzy-króćcowy z łączeniem 50x200 mm Wysokość Szerokość Długość Wymiar FLAT SR-3/50x mm 500 mm 200 mm 3xFLAT 50 x króćce wyjściowe Smart-Flex FLAT wykonane z tworzywa 1 króciec prostokątny wejściowy o dł. 60 mm Rozdzielacz rurowy FLAT sześcio-króćcowy z łączeniem 50x200 mm Wysokość Szerokość Długość Wymiar FLAT SR-6/50x mm 590 mm 200 mm 6xFLAT 50 x króćców wyjściowych Smart-Flex FLAT wykonanych z tworzywa 1 króciec prostokątny wejściowy o dł. 60 mm

13 12 Pozostały asortyment Złączka do kanałów SMART-FLEX Uszczelka Kod produktu Długość Kod produktu ZV mm 110 mm ZV mm 110 mm ZV mm 110 mm Tworzywo sztuczne UV mm Guma UV mm Guma UV mm Guma Uszczelka oringowa zakładana na rurę korugowaną Zapewnia szczelność połączenia z króćcem SMART-FLEX Zaślepka do niewykorzystanych króćców Tłumik akustyczny z regulacją Kod produktu Kod produktu ZA mm PE ZA mm PE ZA mm PE PTA-100 PTA-125 PTA mm 125 mm 160 mm Reguluje przepływ powietrza Pianka poliuretano -wa Obniża poziom hałasu na instalacji Otulina PE szara Kod produktu wew. otuliny Grubość izolacji Ilość OPE mm 13 mm 50 m.b./karton OPE mm 13 mm 40 m.b./karton OPE mm 13 mm 26 m.b./karton Uszczelka termokurczliwa z klejem Kod produktu UT mm Guma UT mm Guma UT mm Guma Klamry do otulin Kod produktu Ilość KO 100szt/op. PE Pozostały asortyment Flat Kanał płaski 50x200 / 1m.b. - OC Złączka 50x200 - OC KP-50X200 ZV-50X200

14 13 Kolano 50x200 (poziome) - OC Kolano 50x200 (pionowe) - OC KO-POZIOM 50X200/15 o KO-POZIOM 50X200/30 o KO-POZIOM 50X200/45 o KO-POZIOM 50X200/90 o KO-PION 50X200/15 o KO-PION 50X200/30 o KO-PION 50X200/45 o KO-PION 50X200/90 o Trójnik siodłowy z ejściem 50x200 Przejście z rury DN 160 na kanał 50x200 PSKP-DN160/50x200 PSKP-DN200/50x200 KL-160/50x200 Kolano FLAT 90 stopni (przyścienne) Kolano FLAT 90 stopni (pionowe) FLAT KP 90 PE (polietylen) FLAT KS 90 PE (polietylen) Złączka FLAT ZK Złączka FLAT 180 stopni FLAT ZK PLUS PE (polietylen) FLAT KR 180 PE (polietylen) Obejma mocująca FLAT Zaślepka płaska FLAT FLAT OM FLAT ZP PE (polietylen) Taśma wytłumiająca FLAT FLAT TW Grubość: 5 mm Szerokość: 150 mm Pakowanie: 50 m.b.
