1 Zakres opracowania. Niniejsze opracowanie dotyczy dokumentacji fotograficznej oraz opisu technicznego obiektów na terenie Świętoszowa.

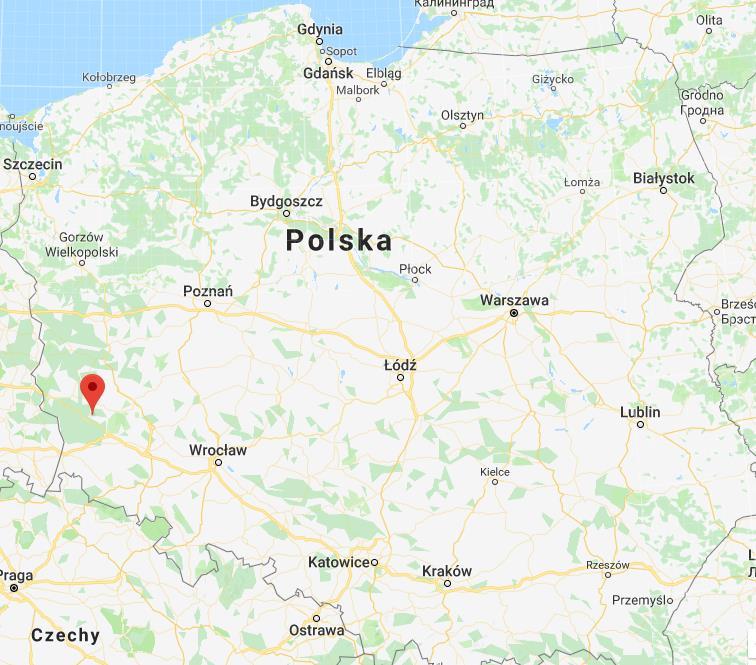

5 1 Zakres opracowania. Niniejsze opracowanie dotyczy dokumentacji fotograficznej oraz opisu technicznego obiektów na terenie Świętoszowa. W opracowaniu zostały opisane i sfotografowane obiekty budowlane. 2 Przeprowadzone działania. Obiekty ponumerowano markerem budowlano-geodezyjnym i naniesiono na mapę te obiektu, których nie było w ewidencji. Następnie wszystkie obiekty zostały opisane i sfotografowane. Ze względu na zły stan techniczny obiektów opis techniczny i dokumentacja nie jest kompletna. 3 Ogólny opis lokalizacji. Świętoszów znajduje się w Polsce, w województwie dolnośląskim, w powiecie bolesławieckim, w gminie Osiecznica. Do niniejszych obiektów prowadzi droga brukowana, która na terenie objętym opracowaniem nawierzchnię z kostki brukowej zastępują płyty betonowe. Rysunek 1. Świętoszów na mapie Polski 1 (3)

6 Rysunek 2. Świętoszów na mapie zachodniej części województwa dolnośląskiego. 2 (3)

7 4 Opis techniczny i fotografie budynków, płyt i infrastruktury Płyty i budynki. 3 (3)

8 Numer Wymiary Powierzchnia Prawdopodobna Wymiar Objętość Objętość płyty (gabaryt) [m] [m 2 ] długość ław [m] ławy płyty [m 3 ] ław [m 3 ] Materiał Dodatkowe informacje B1 40,03/35, ,47 40/ ,59 Płyta betonowa Ława żelbetowa B2 39,97/36, ,30 40/ ,50 76,52 Płyta betonowa Ława żelbetowa B3 80,62/36, ,22 40/ ,25 130,25 B4 Część wschodnia: 54,75/152,09. Część zachodnia: 98,29/62, ,20 40/ ,50 600,88 B5 27,68/49, ,61 40/ ,50 61,84 B6 Część wschodnia: 54,75/152, ,47 40/ ,75 174,19 1 (5) Płyta betonowa Ława żelbetowa Stopa żelbetowa Płyta betonowa Ława żelbetowa Ściany fundamentowe murowane Płyta betonowa Ława żelbetowa Płyta betonowa Ława żelbetowa W centralnej części widoczna jest podstawa słupa. Założono zgodnie ze sztuką budowlaną stopę fundamentową pod słupem (objętość stopy policzona w kolumnie 7) Częścią płyty B4 są dwa fragmenty posiadające podpiwniczenie (w części wschodniej o wymiarach 15/38 m, a w części zachodniej 17/26 m). We wschodniej części są widoczne pozostałości po ściankach o długości około 13 m. Na wschodniej części płyty widoczne pozostałości po słupach oraz resztki płyt

9 Część zachodnia: 98,29/62,13 (BEZ ŁĄCZNIKA ) B7 30,03/39, ,12 40/ ,50 56,85 B8 21,86/65, ,87 40/ ,50 117,55 B9 57,80/13, ,94 40/ ,78 P10 W kształcie litery L - gabaryt pionowy 57,13 m; gabaryt poziomy 28,00 m; średnia szerokość 16 m 1130 Nd. 40/ ,50 Nd. Płyta betonowa Ława żelbetowa Płyta betonowa Ława żelbetowa Płyta betonowa Ława żelbetowa Płyta prawdopodobnie częściowo zbrojona, Ława żelbetowa kanałowych, które sugerują, że płyta mogła być częścią budynku o stropie prefabrykowanym (płyty kanałowe) Na powierzchni płyty widać pozostałości po słupach murowanych i zaczynających się przy słupach ścianach w poprzek płyty (słupy widoczne tylko z jednej strony płyty) Na powierzchni płyty widoczne są pozostałości po ścianach biegnące w poprzek płyty. Na płycie nie było widocznego zbrojenia, lecz ma ona bezpośredni kontakt z płytą zbrojoną, co może sugerować że płyta P10 również posiada zbrojenie. 2 (5)

10 B11 55,73/13, ,55 40/ ,50 53,82 B12 12,77/69, ,96 40/ ,18 3 (5) Płyta betonowa Ława żelbetowa Płyta betonowa Ława żelbetowa P13 Nd Nd. Nd. 967,50 Nd. Płyta o rozbudowanym kształcie, mająca wiele załomów. Płyta betonowa, Najprawdopodobniej płyty te mały fragment z służyły jako droga, która mieszanki łączyła południową część asfaltowej bazy z północną (przechodzi przez cały obszar objęty opracowaniem) P14 57,42/25, Nd. Nd. 219 Nd. Płyta żelbetowa Widoczne zbrojenie płyt. P15 Długość: 55,4 Średnia szerokość: 4 m 270 Nd. Nd. 64,80 Nd. Płyta żelbetowa Widoczne zbrojenie płyt. B17 77,07/21, / ,63 40/ ,05 Płyta betonowa, Ława żelbetowa, Płyta w części podpiwniczonej najprawdopodobniej żelbetowa Widoczne są pozostałości po stalowych słupach (2 szt.). Częścią B17 jest podpiwniczenie, zlokalizowane w południowowschodniej części, o wymiarach 31,01 m na 11,66 m. Głębokość podpiwniczenia wynosi około 2,5 m. Grubość płyty nad podpiwniczeniem wynosi 35 cm.

11 P18 138,61/6, Nd. Nd. 138 Nd. Płyta betonowa B19 29,18/49, ,98 40/ ,75 59,19 Płyta betonowa, Ława żelbetowa P20 39,14/22, ,88 40/100 Nd. 49,15 Nd. G21 18,38/12, ,23 40/100 Nd. 24,49 P22 34,76/32, Nd. 40/100 Brak informacji o grubości płyty Nd. Ściany fundamentowe murowane z cegły pełnej Płyty betonowe W płycie wykutych jest kilkanaście otworów w dwóch rzędach. Płyta betonowa pod warstwą ziemi. Gruzowisko (długość i objętość ław przyjęta dla bezpieczeństwa, zakładając że zostały one w ziemi) Pozostałości po budynkuściany fundamentowe oraz najprawdopodobniej ławy fundamentowe. Objętość ścian fundamentowych- 48,49 m 3. Przy narożniku południowozachodnim stoi murek długości 5,15 m, wysokości 1,4 m i grubości 0,36 m. G23 8,12/40, ,15 40/100 Nd. 39,66 Nd. Gruzowisko (długość i objętość ław przyjęta dla bezpieczeństwa, zakładając że zostały one w ziemi) P24 2/5 10 Nd. Nd. 1,5 Nd. Płyta betonowa Fragment płyty betonowej B24 36,83/8, ,05 40/100 47,55 80,02 Płyta betonowa Na płycie widoczne są pozostałości po 14 ścinkach o średniej długości 7,9 m. Pod każdą założono, że występuje 4 (5)

12 ława fundamentowa (i ujęto w kolumnach 4 i 7) G25 Nieregularny 1100 Nd. Nd. 165 Nd. Nd. Gruzowisko kształt- nd. G26 Nd. Nd. Nd. Nd. Nd. Nd. Nd. Skrzyżowanie kilku przepustów betonowych. Występują również co najmniej 3 studnie. P27 12/ /100 28,80 22,40 Płyta betonowa Płyta najprawdopodobniej betonowa wykończona płytkami ozdobnymi. 5 (5)

4.2. Infrastruktura. S1- zasypana studnia o średnicy około 200 cm.

Grubość ścianek pionowych wynosi około 30 cm, a płyty górnej 25 cm.

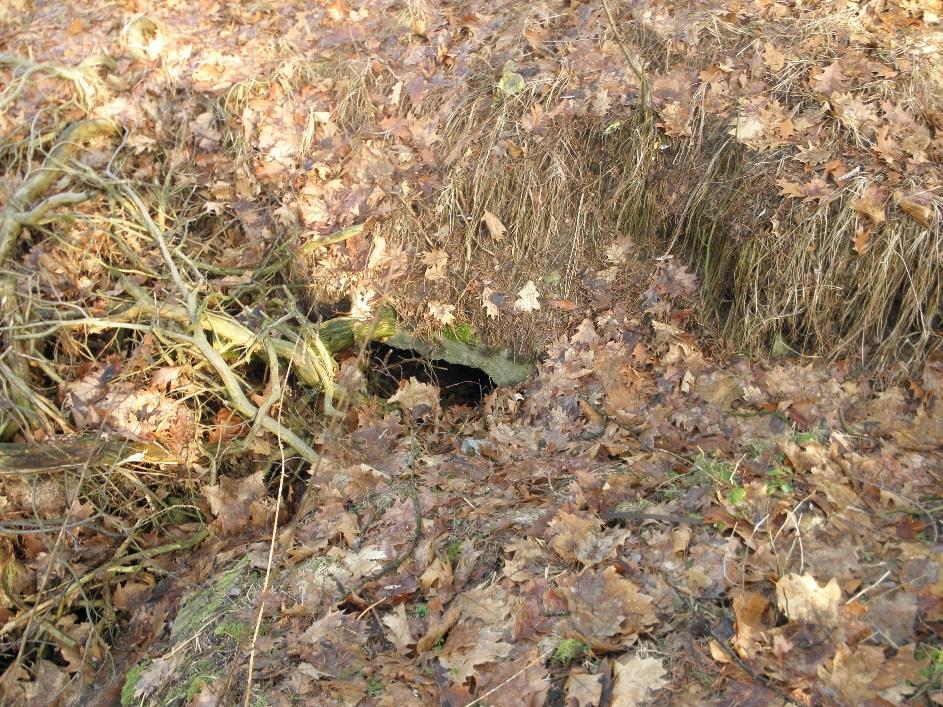

14 4.2. Infrastruktura. S1- zasypana studnia o średnicy około 200 cm. Ścianka jest w postaci stalowej blachy (została tylko połowa obwodu zachowana). Głębokość nieznana. K2- przepust betonowy lub żelbetowy, najprawdopodobniej z prefabrykatów. Grubość ścianek pionowych wynosi około 30 cm, a płyty górnej 25 cm. Wymiary zewnętrzne wynoszą 1,8 m szerokości i około 1 m wysokości (wysokość jest wartością przybliżoną). Długość wynosi około 17 m, przy czym jest to orientacyjna wartość. 1 (22)

S3 i S4- dwie studnie (najprawdopodobniej instalacyjne, które powstały w późniejszym okresie niż reszta infrastruktury) betonowe, o przekroju

Ich głębokość wynosi co najmniej 90 cm (dokładnej wartości nie znamy ze względu na to że są one częściowo zasypane).

15 S3 i S4- dwie studnie (najprawdopodobniej instalacyjne, które powstały w późniejszym okresie niż reszta infrastruktury) betonowe, o przekroju prostokątnym, o wymiarach 1 m na 2 m. Ich głębokość wynosi co najmniej 90 cm (dokładnej wartości nie znamy ze względu na to że są one częściowo zasypane). K5- przepust betonowy lub żelbetowy, najprawdopodobniej z prefabrykatów. Grubość ścianek pionowych wynosi około 30 cm, a płyty górnej 25 cm. Wymiary zewnętrzne wynoszą 1,8 m szerokości i około 1 m wysokości (wysokość jest wartością przybliżoną). Długość wynosi około 63 m. 2 (22)

S6- studnia z kręgów betonowych o średnicy 80 cm i

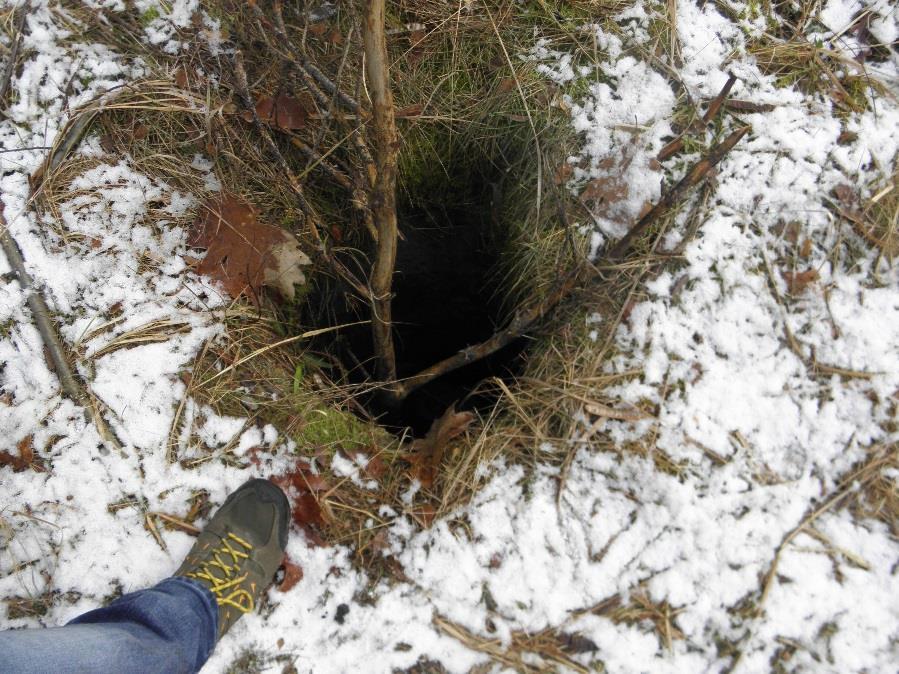

Druga murowana o przekroju zbliżonym do koła o

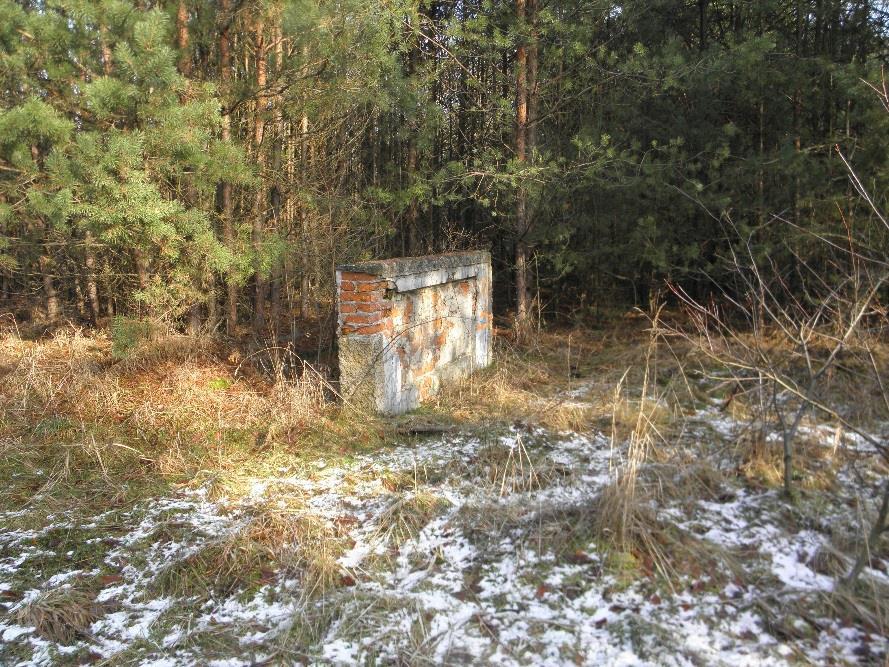

16 S6- studnia z kręgów betonowych o średnicy 80 cm i głębokości 1,7 m. K7-3 studnie. Pierwsza z kręgów betonowych o średnicy 100 cm i głębokości 1,4 m. Druga murowana o przekroju zbliżonym do koła o średnicy 100 cm i głębokości 1,4 m. Trzecia o przekroju kwadratowym o boku 1,5 m i głębokości 1,1 m. 3 (22)

K8, K9, K10- najprawdopodobniej podziemne

Po udkopaniu jest widoczna betonowa powierzchnia.

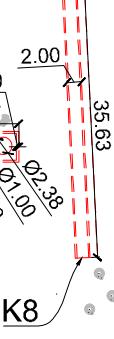

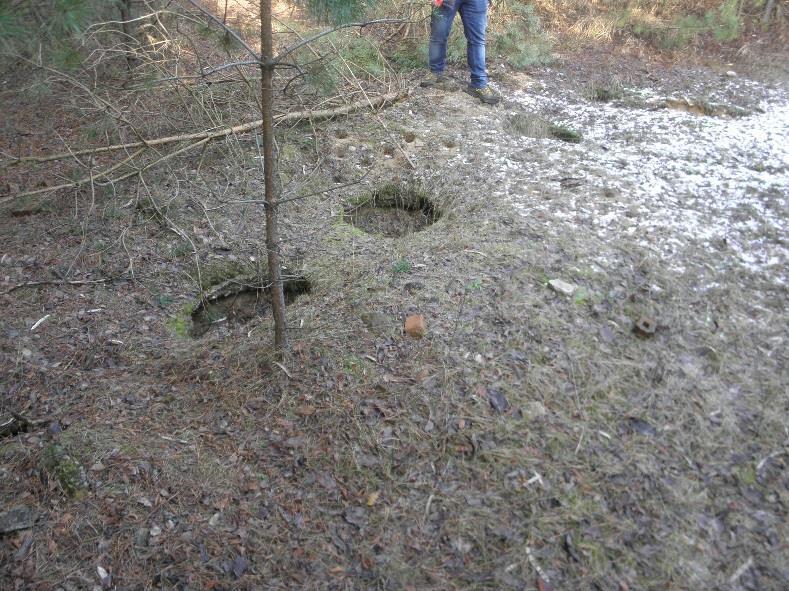

17 K8, K9, K10- najprawdopodobniej podziemne przepusty, których nie można było sfotografować, gdyż nie były one widoczne, a jedynie można je zobaczyć patrząc na ukształtowanie terenu. Po udkopaniu jest widoczna betonowa powierzchnia. S11- studnia z kręgów betonowych o średnicy 80 cm i głębokości 1,7 m. 4 (22)

Szerokość przepustu- 1,8 m; grubość ścianek i płyty górnej po 25 cm.

18 K12- przepust betonowy lub żelbetowy, prawdopodobnie złożony z prefabrykatów. Jego długość wynosi około 17 m. Szerokość przepustu- 1,8 m; grubość ścianek i płyty górnej po 25 cm. S13- studnia z kręgów betonowych o średnicy 80 cm i głębokości 1,90 m. O1- pozostałości po istniejącym ogrodzeniu (słupki żelbetowe i drut kolczasty na ziemi). 5 (22)

19 O2- słupki żelbetowe o przekroju 15 cm na 20 cm i wysokościach różnych (1,00-1,70 m). 6 (22)

L2- podziemne uzbrojenie terenu, najprawdopodobniej przewód ciepłowniczy.

20 L1- podziemna infrastruktura. Prawdopodobnie kabel lub kanał. Kierunek sugeruje, że w przeszłości mógł on dochodzić do studni S3 lub S4. L2- podziemne uzbrojenie terenu, najprawdopodobniej przewód ciepłowniczy. L3- podziemne uzbrojenie terenu, prawdopodobnie przewód elektroenergetyczny. - nieutwardzona, leśna droga. 7 (22)

21 4.3. Fotografie budynków i płyt. B1 B2 8 (22)

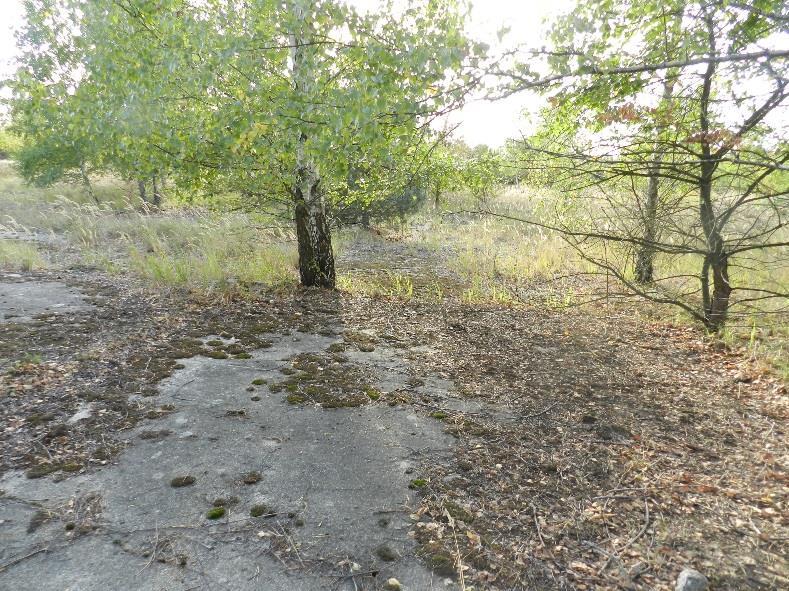

22 B3 9 (22)

23 B4 10 (22)

24 B5 11 (22)

25 B6 12 (22)

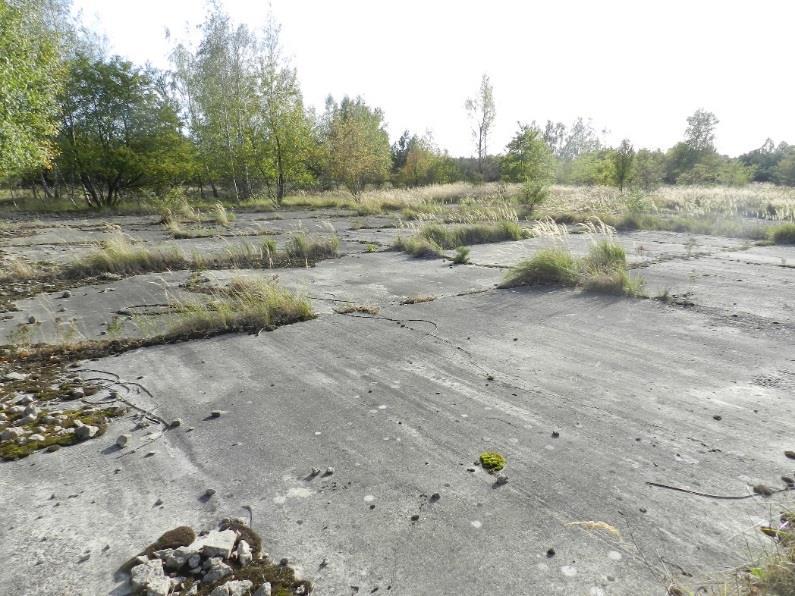

26 B7 B8 13 (22)

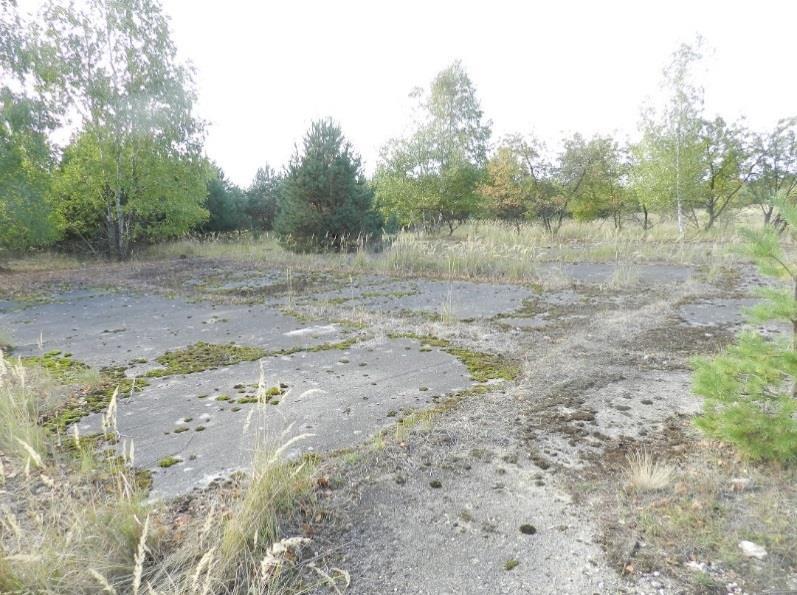

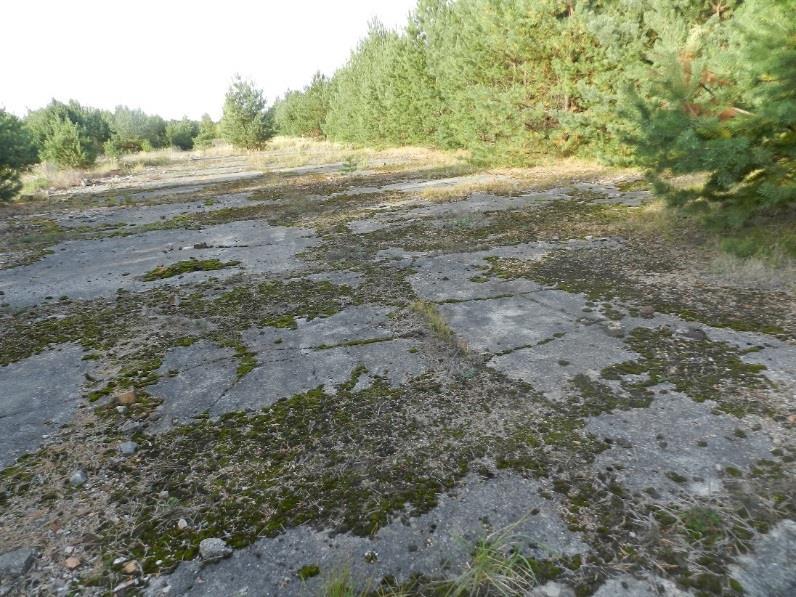

27 B9 B10 14 (22)

28 B11, B12 P13 15 (22)

29 P14 16 (22)

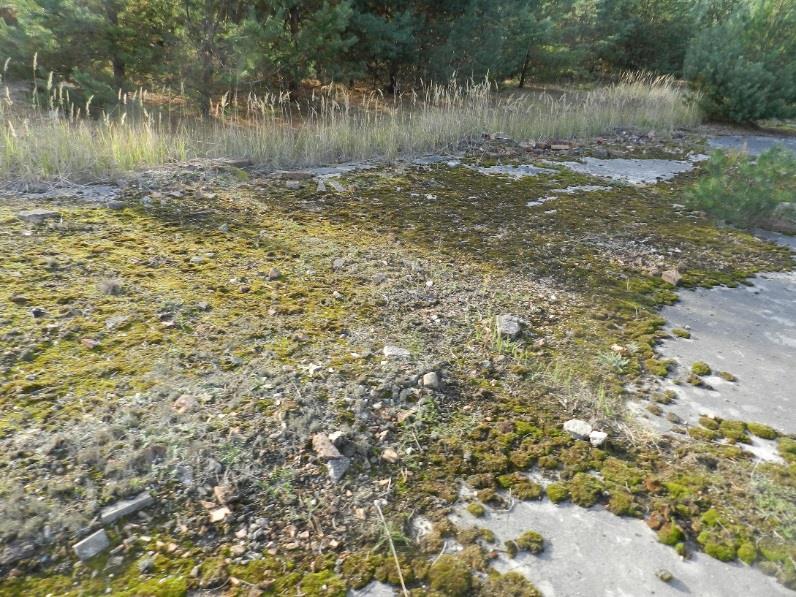

30 P15 17 (22)

31 B17 18 (22)

32 P18 G21 19 (22)

33 P22 G23 20 (22)

34 B24 21 (22)

35 G25 22 (22)
