EFEKTYWNOŚĆ ENERGETYCZNA I REDUKCJA EMISJI DOBRE PRZYKŁADY Z ŁAŃCUCHA DOSTAW IKEA W POLSCE

Transkrypt

1 EFEKTYWNOŚĆ ENERGETYCZNA I REDUKCJA EMISJI DOBRE PRZYKŁADY Z ŁAŃCUCHA DOSTAW IKEA W POLSCE

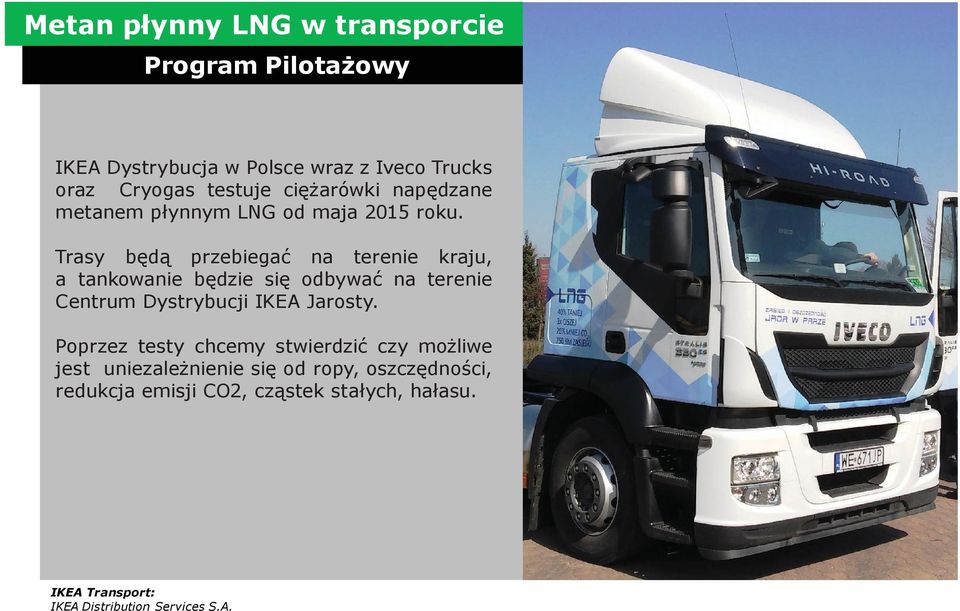

2 Metan płynny LNG w transporcie Program Pilotażowy IKEA Dystrybucja w Polsce wraz z Iveco Trucks oraz Cryogas testuje ciężarówki napędzane metanem płynnym LNG od maja 2015 roku. Tr a s y b ę d ą p r z e b i e g a ć n a t e r e n i e k r a j u, a tankowanie będzie się odbywać na terenie Centrum Dystrybucji IKEA Jarosty. Poprzez testy chcemy stwierdzić czy możliwe jest uniezależnienie się od ropy, oszczędności, redukcja emisji CO2, cząstek stałych, hałasu. IKEA Transport: IKEA Distribution Services S.A.

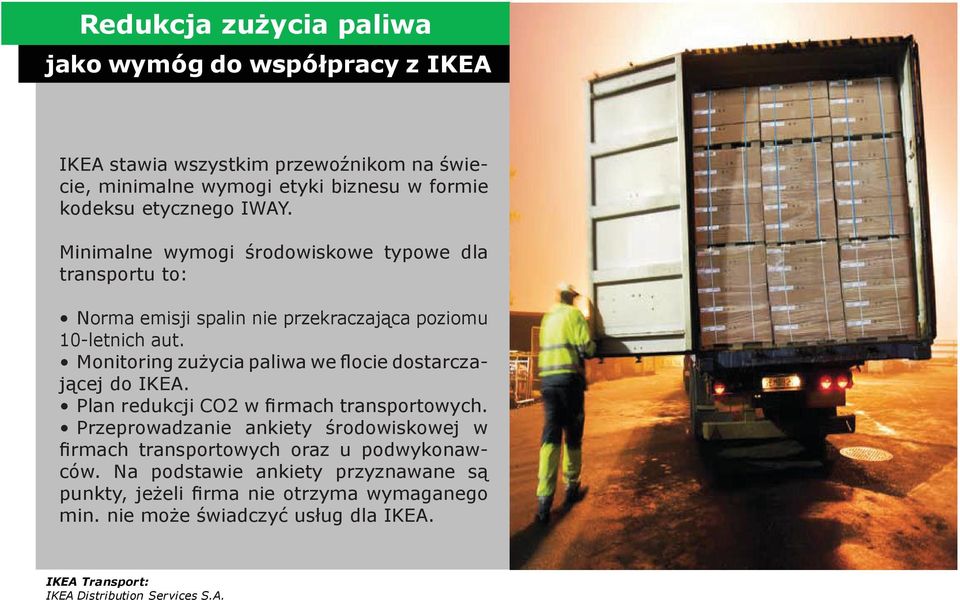

3 Redukcja zużycia paliwa jako wymóg do współpracy z IKEA IKEA stawia wszystkim przewoźnikom na świecie, minimalne wymogi etyki biznesu w formie kodeksu etycznego IWAY. Minimalne wymogi środowiskowe typowe dla transportu to: Norma emisji spalin nie przekraczająca poziomu 10-letnich aut. Monitoring zużycia paliwa we flocie dostarczającej do IKEA. Plan redukcji CO2 w firmach transportowych. Przeprowadzanie ankiety środowiskowej w firmach transportowych oraz u podwykonawców. Na podstawie ankiety przyznawane są punkty, jeżeli firma nie otrzyma wymaganego min. nie może świadczyć usług dla IKEA. IKEA Transport: IKEA Distribution Services S.A.

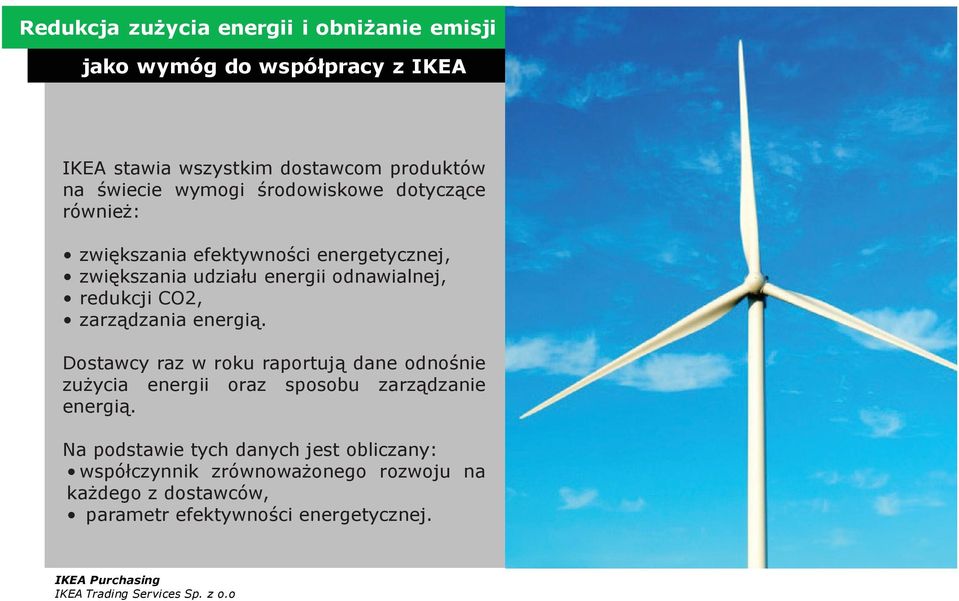

4 Redukcja zużycia energii i obniżanie emisji jako wymóg do współpracy z IKEA IKEA stawia wszystkim dostawcom produktów na świecie wymogi środowiskowe dotyczące również: zwiększania efektywności energetycznej, zwiększania udziału energii odnawialnej, redukcji CO2, zarządzania energią. Dostawcy raz w roku raportują dane odnośnie zużycia energii oraz sposobu zarządzanie energią. Na podstawie tych danych jest obliczany: współczynnik zrównoważonego rozwoju na każdego z dostawców, parametr efektywności energetycznej. IKEA Purchasing IKEA Trading Services Sp. z o.o

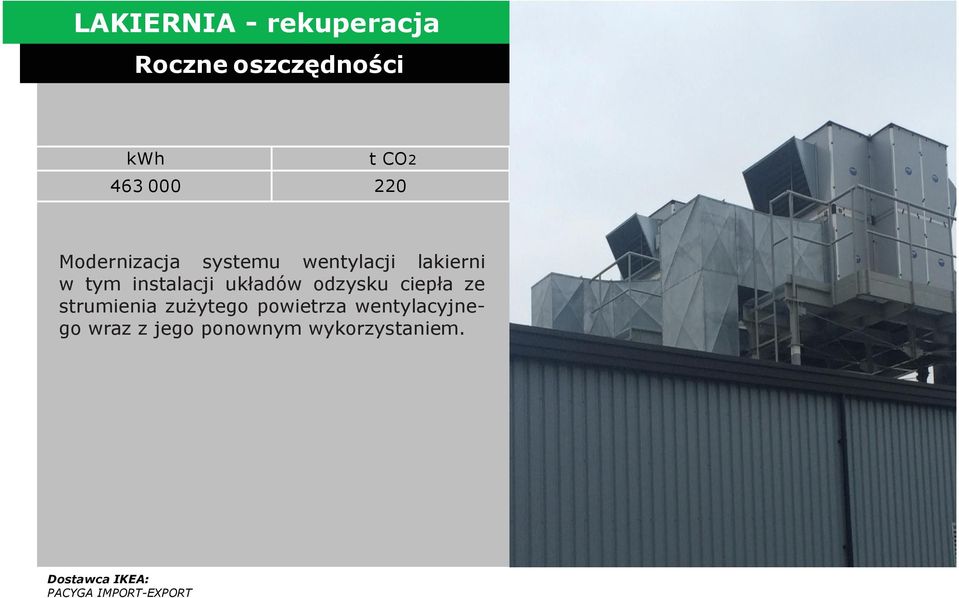

5 LAKIERNIA - rekuperacja kwh t CO Modernizacja systemu wentylacji lakierni w tym instalacji układów odzysku ciepła ze strumienia zużytego powietrza wentylacyjnego wraz z jego ponownym wykorzystaniem. PACYGA IMPORT-EXPORT

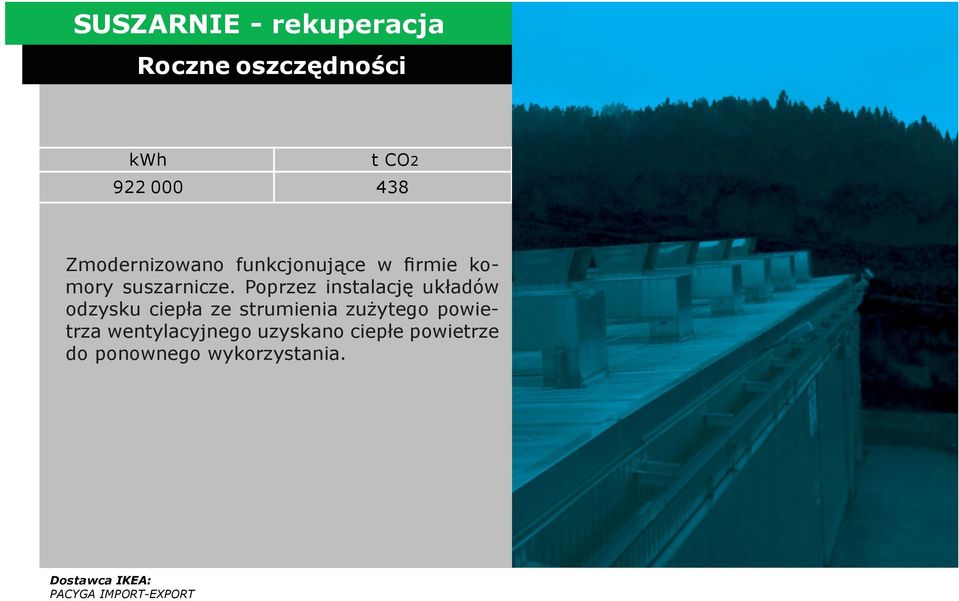

6 SUSZARNIE - rekuperacja kwh t CO Zmodernizowano funkcjonujące w firmie komory suszarnicze. Poprzez instalację układów odzysku ciepła ze strumienia zużytego powietrza wentylacyjnego uzyskano ciepłe powietrze do ponownego wykorzystania. PACYGA IMPORT-EXPORT

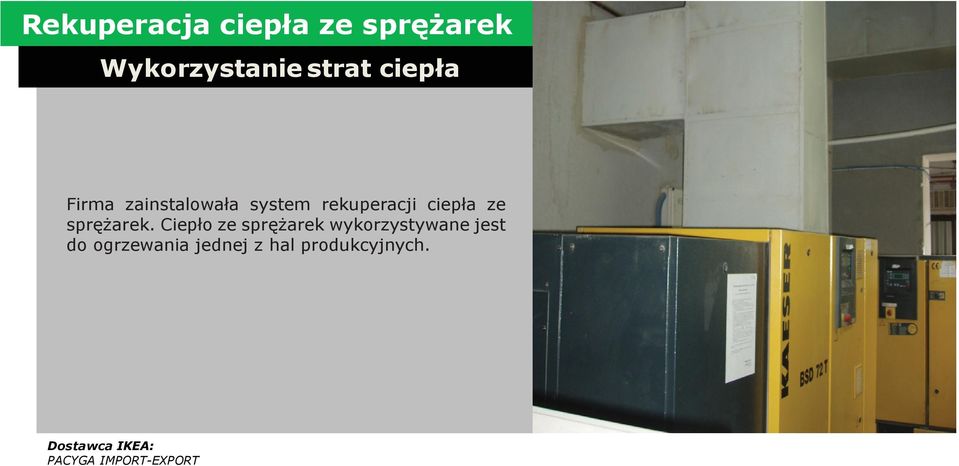

7 Rekuperacja ciepła ze sprężarek Wykorzystanie strat ciepła Firma zainstalowała system rekuperacji ciepła ze sprężarek. Ciepło ze sprężarek wykorzystywane jest do ogrzewania jednej z hal produkcyjnych. PACYGA IMPORT-EXPORT

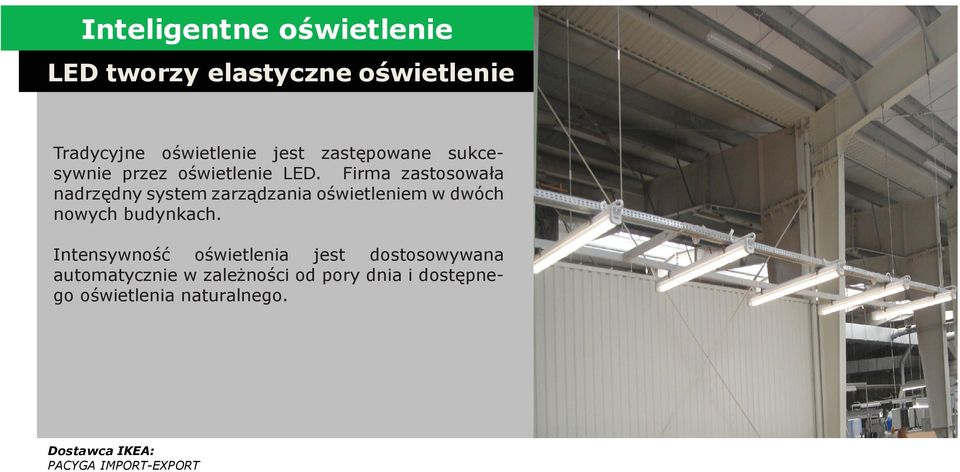

8 Inteligentne oświetlenie LED tworzy elastyczne oświetlenie Tradycyjne oświetlenie jest zastępowane sukcesywnie przez oświetlenie LED. Firma zastosowała nadrzędny system zarządzania oświetleniem w dwóch nowych budynkach. Intensywność oświetlenia jest dostosowywana automatycznie w zależności od pory dnia i dostępnego oświetlenia naturalnego. PACYGA IMPORT-EXPORT

9 Falowniki Zwiększają elastyczność pracy Zainstalowanie falowników do sterowania i regulacji mocy umożliwiło zwiększenie elastyczności pracy systemów energetycznych w zależności od zapotrzebowania. PACYGA IMPORT-EXPORT

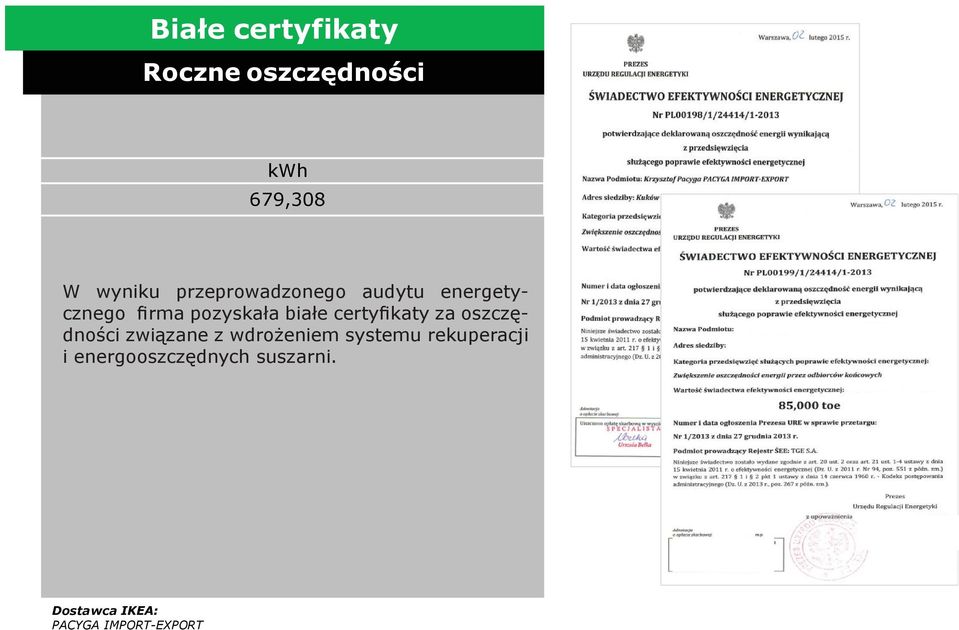

10 Białe certyfikaty kwh 679,308 W wyniku przeprowadzonego audytu energetycznego firma pozyskała białe certyfikaty za oszczędności związane z wdrożeniem systemu rekuperacji i energooszczędnych suszarni. PACYGA IMPORT-EXPORT

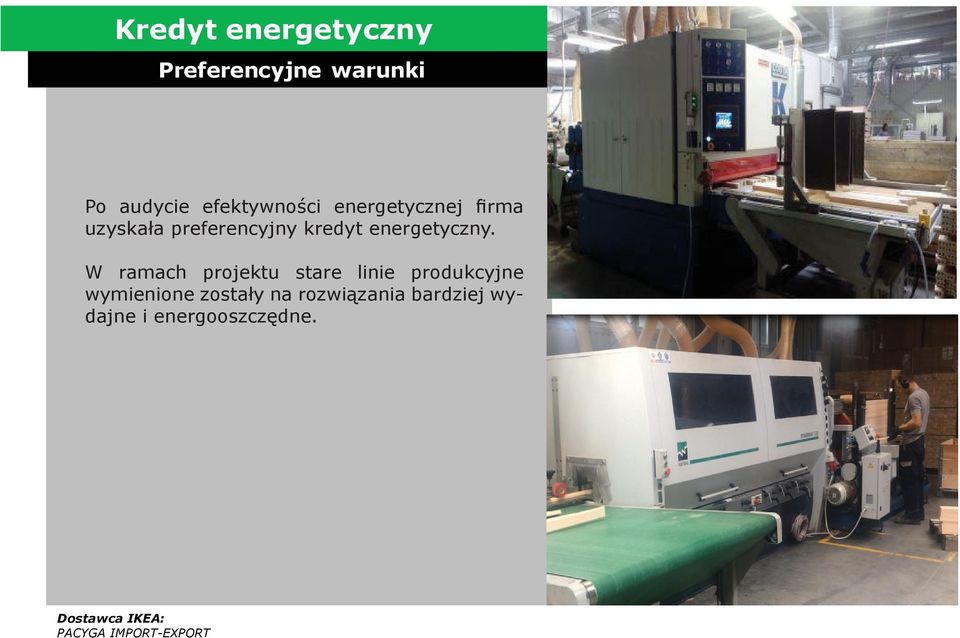

11 Kredyt energetyczny Preferencyjne warunki Po audycie efektywności energetycznej firma uzyskała preferencyjny kredyt energetyczny. W ramach projektu stare linie produkcyjne wymienione zostały na rozwiązania bardziej wydajne i energooszczędne. PACYGA IMPORT-EXPORT

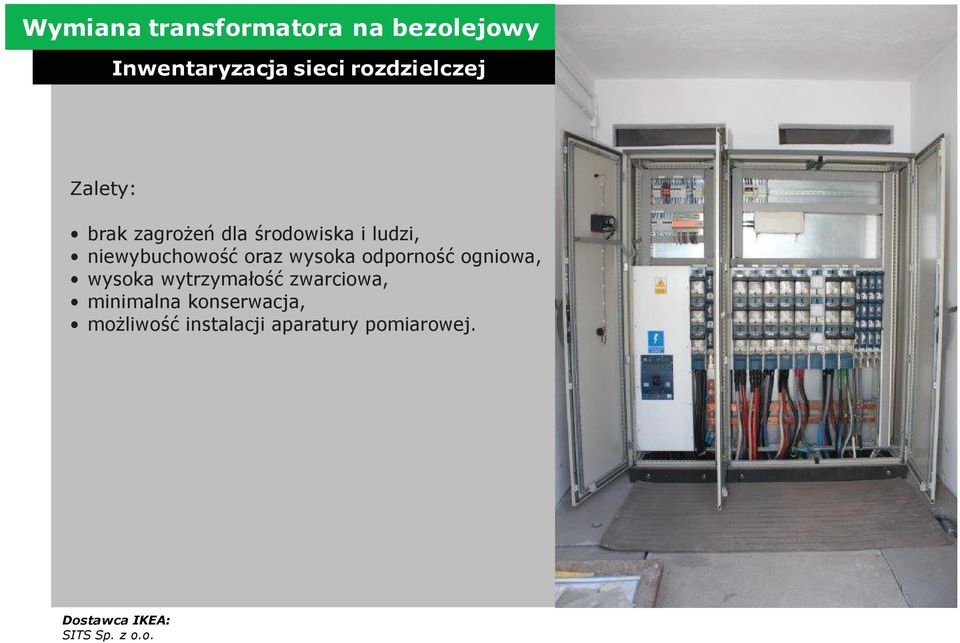

12 Wymiana transformatora na bezolejowy Inwentaryzacja sieci rozdzielczej Zalety: brak zagrożeń dla środowiska i ludzi, niewybuchowość oraz wysoka odporność ogniowa, wysoka wytrzymałość zwarciowa, minimalna konserwacja, możliwość instalacji aparatury pomiarowej. SITS Sp. z o.o.

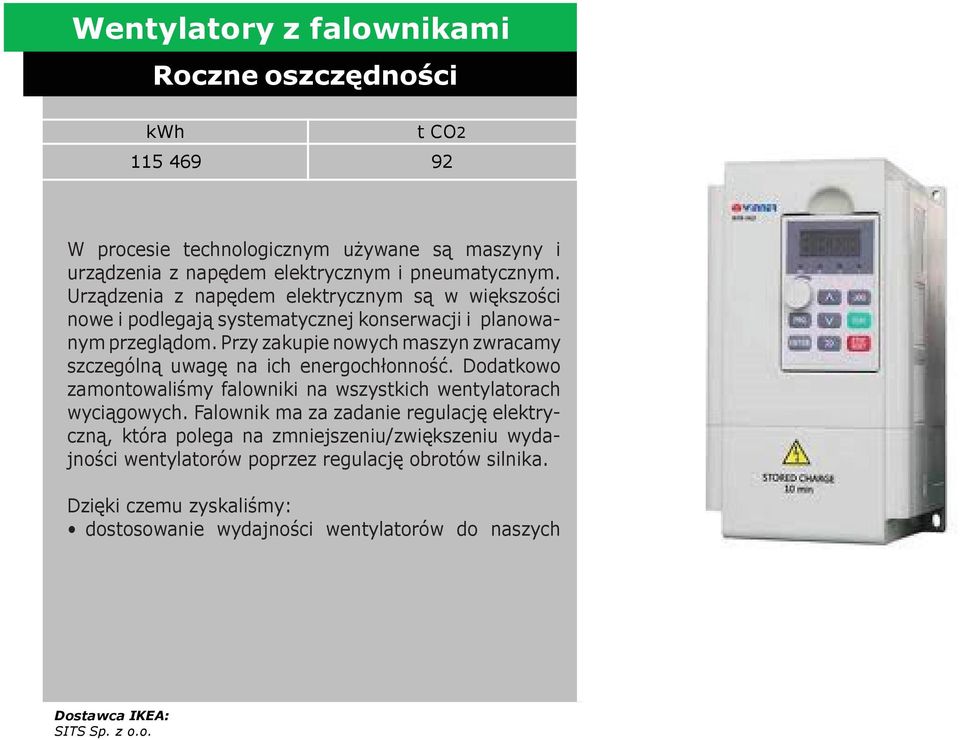

13 Wentylatory z falownikami kwh t CO W procesie technologicznym używane są maszyny i urządzenia z napędem elektrycznym i pneumatycznym. Urządzenia z napędem elektrycznym są w większości nowe i podlegają systematycznej konserwacji i planowanym przeglądom. Przy zakupie nowych maszyn zwracamy szczególną uwagę na ich energochłonność. Dodatkowo zamontowaliśmy falowniki na wszystkich wentylatorach wyciągowych. Falownik ma za zadanie regulację elektryczną, która polega na zmniejszeniu/zwiększeniu wydajności wentylatorów poprzez regulację obrotów silnika. Dzięki czemu zyskaliśmy: dostosowanie wydajności wentylatorów do naszych SITS Sp. z o.o.

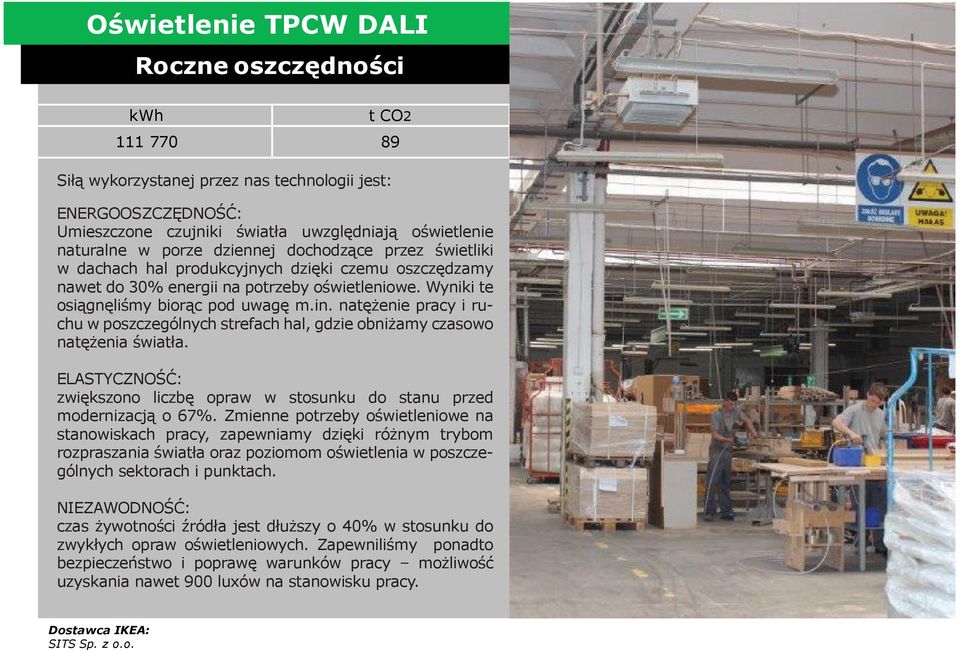

14 Oświetlenie TPCW DALI kwh t CO Siłą wykorzystanej przez nas technologii jest: ENERGOOSZCZĘDNOŚĆ: Umieszczone czujniki światła uwzględniają oświetlenie naturalne w porze dziennej dochodzące przez świetliki w dachach hal produkcyjnych dzięki czemu oszczędzamy nawet do 30% energii na potrzeby oświetleniowe. Wyniki te osiągnęliśmy biorąc pod uwagę m.in. natężenie pracy i ruchu w poszczególnych strefach hal, gdzie obniżamy czasowo natężenia światła. ELASTYCZNOŚĆ: zwiększono liczbę opraw w stosunku do stanu przed modernizacją o 67%. Zmienne potrzeby oświetleniowe na stanowiskach pracy, zapewniamy dzięki różnym trybom rozpraszania światła oraz poziomom oświetlenia w poszczególnych sektorach i punktach. NIEZAWODNOŚĆ: czas żywotności źródła jest dłuższy o 40% w stosunku do zwykłych opraw oświetleniowych. Zapewniliśmy ponadto bezpieczeństwo i poprawę warunków pracy możliwość uzyskania nawet 900 luxów na stanowisku pracy. SITS Sp. z o.o.

15 Oświetlenie LED kwh t CO System sterowania LED jest przygotowany do integracji z dotychczas zainstalowanym systemem centralnym DALI. System zarządzany przez czujniki natężenia oświetlenia (DUS704C) zlokalizowane w przestrzeni pod świetlikami dachowymi na wysokości opraw. ZALETY: zwiększenie generowanych oszczędności w obrębie zużycia energii elektrycznej (oświetlenie), w przypadku zmiany aranżacji, pomieszczenia możliwe wykonanie nowej aranżacji oświetleniowej bez konieczności prowadzenia nowego okablowania. Natężenie Em=300lx Wysokość montażu hm=10m SITS Sp. z o.o.

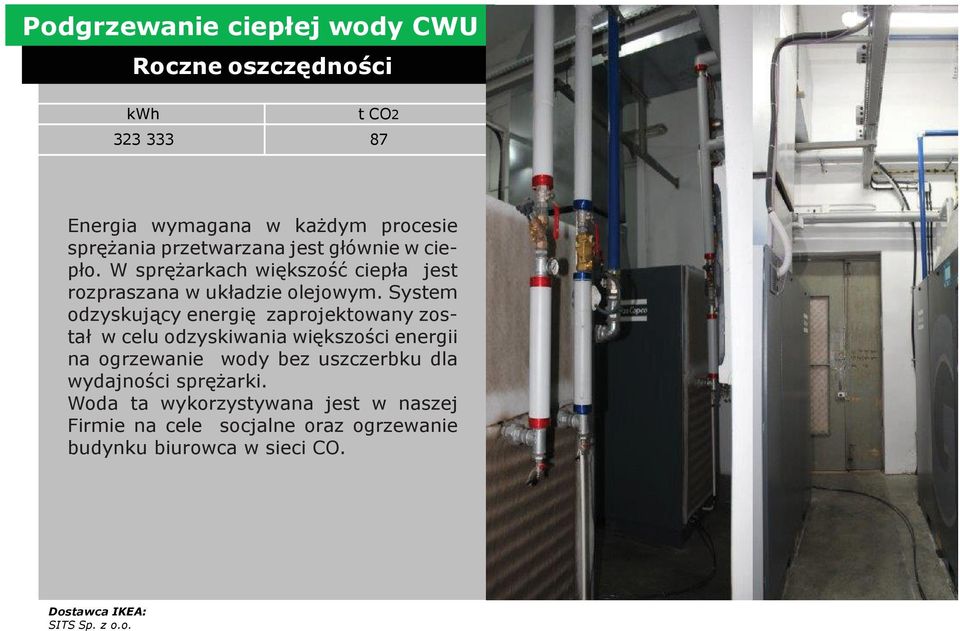

16 Podgrzewanie ciepłej wody CWU kwh t CO Energia wymagana w każdym procesie sprężania przetwarzana jest głównie w ciepło. W sprężarkach większość ciepła jest rozpraszana w układzie olejowym. System odzyskujący energię zaprojektowany został w celu odzyskiwania większości energii na ogrzewanie wody bez uszczerbku dla wydajności sprężarki. Woda ta wykorzystywana jest w naszej Firmie na cele socjalne oraz ogrzewanie budynku biurowca w sieci CO. SITS Sp. z o.o.

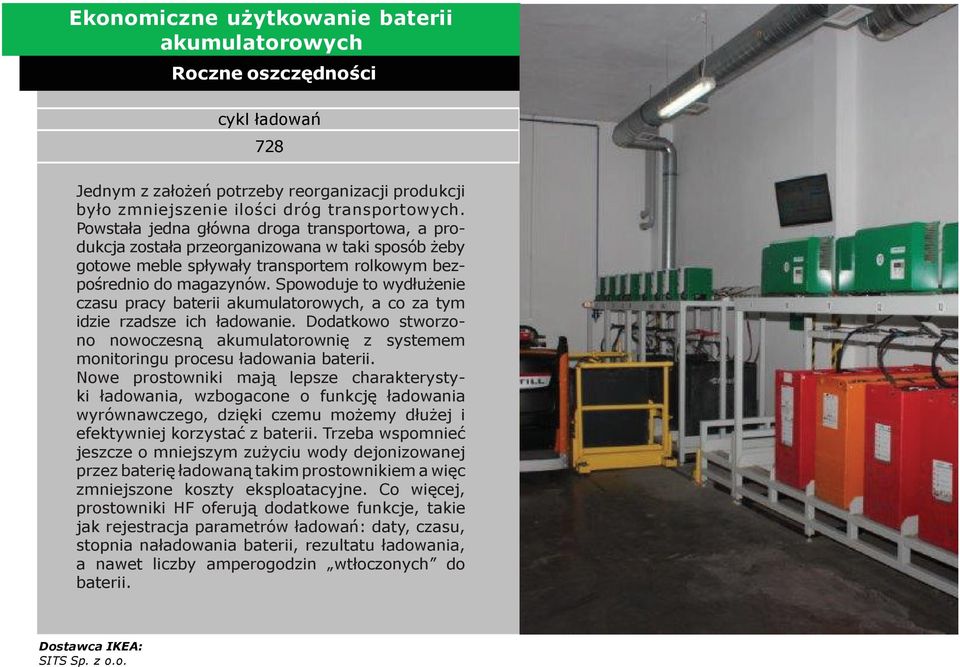

17 Ekonomiczne użytkowanie baterii akumulatorowych cykl ładowań 728 Jednym z założeń potrzeby reorganizacji produkcji było zmniejszenie ilości dróg transportowych. Powstała jedna główna droga transportowa, a produkcja została przeorganizowana w taki sposób żeby gotowe meble spływały transportem rolkowym bezpośrednio do magazynów. Spowoduje to wydłużenie czasu pracy baterii akumulatorowych, a co za tym idzie rzadsze ich ładowanie. Dodatkowo stworzono nowoczesną akumulatorownię z systemem monitoringu procesu ładowania baterii. Nowe prostowniki mają lepsze charakterystyki ładowania, wzbogacone o funkcję ładowania wyrównawczego, dzięki czemu możemy dłużej i efektywniej korzystać z baterii. Trzeba wspomnieć jeszcze o mniejszym zużyciu wody dejonizowanej przez baterię ładowaną takim prostownikiem a więc zmniejszone koszty eksploatacyjne. Co więcej, prostowniki HF oferują dodatkowe funkcje, takie jak rejestracja parametrów ładowań: daty, czasu, stopnia naładowania baterii, rezultatu ładowania, a nawet liczby amperogodzin wtłoczonych do baterii. SITS Sp. z o.o.

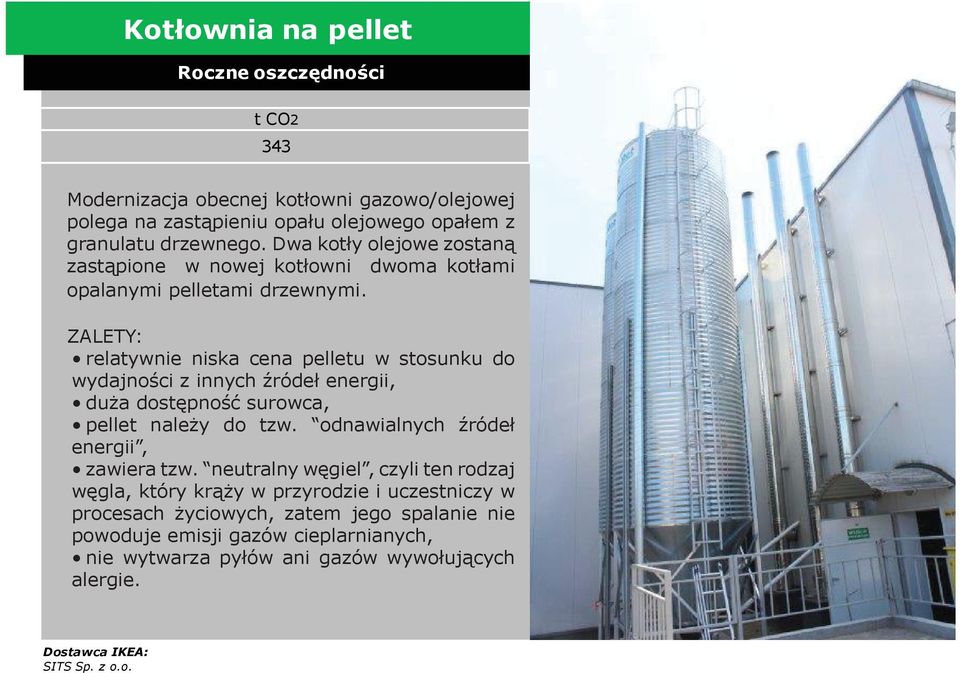

18 Kotłownia na pellet t CO2 343 Modernizacja obecnej kotłowni gazowo/olejowej polega na zastąpieniu opału olejowego opałem z granulatu drzewnego. Dwa kotły olejowe zostaną zastąpione w nowej kotłowni dwoma kotłami opalanymi pelletami drzewnymi. ZALETY: relatywnie niska cena pelletu w stosunku do wydajności z innych źródeł energii, duża dostępność surowca, pellet należy do tzw. odnawialnych źródeł energii, zawiera tzw. neutralny węgiel, czyli ten rodzaj węgla, który krąży w przyrodzie i uczestniczy w procesach życiowych, zatem jego spalanie nie powoduje emisji gazów cieplarnianych, nie wytwarza pyłów ani gazów wywołujących alergie. SITS Sp. z o.o.

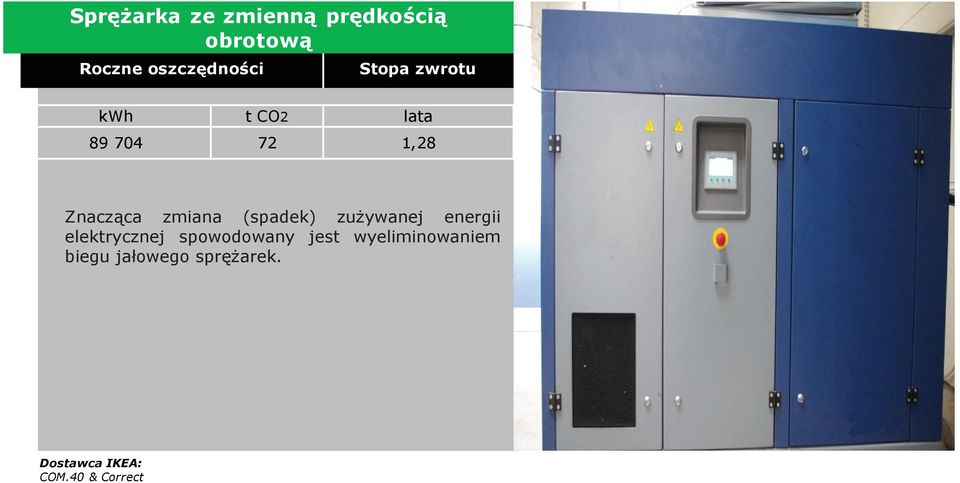

19 Sprężarka ze zmienną prędkością obrotową Stopa zwrotu kwh t CO2 lata ,28 Znacząca zmiana (spadek) zużywanej energii elektrycznej spowodowany jest wyeliminowaniem biegu jałowego sprężarek. COM.40 & Correct

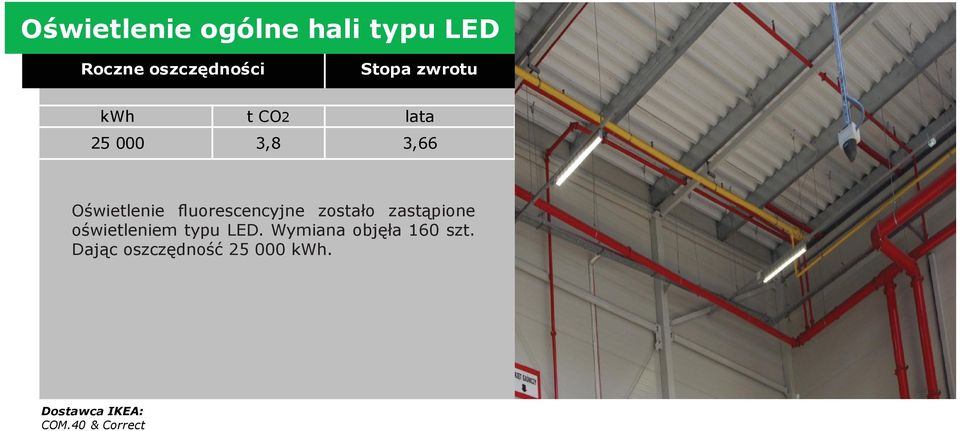

20 Oświetlenie ogólne hali typu LED Stopa zwrotu kwh t CO2 lata ,8 3,66 Oświetlenie fluorescencyjne zostało zastąpione oświetleniem typu LED. Wymiana objęła 160 szt. Dając oszczędność kwh. COM.40 & Correct

21 Oświetlenie terenu lampami Typu LED oraz hybrydowymi Stopa zwrotu kwh t CO2 lata ,3 3 W miejscach trudno dostępnych zostało zmodernizowane oświetlenie terenu zewnętrznego oprawami typu LED zasilanych z ogniw fotowoltaicznych. COM.40 & Correct

22 Zastosowanie źródeł światła LED Stopa zwrotu kwh t CO2 lata Na całym obszarze nowej hali magazynowej zastosowano energooszczędne źródła światła LED w sumie 150 opraw o mocy 112W zamiast tradycyjnych 250W. Padma Art.

23 Zcentralizowany układ sterowania pracą zespołu sprężarek Stopa zwrotu kwh t CO2 miesiące Nadzór nad pracą wszystkich sprężarek w Padmie sprawuje nadrzędny sterownik sigma. Optymalizuje liczbę pracujących sprężarek pod kątem aktualnego zapotrzebowania na sprężone powietrze mając na uwadze możliwie najmniejszy pobór mocy niezbędnej do pracy tych urządzeń. Padma Art.

24 Redukcja źródeł wycieków sprężonego powietrza Stopa zwrotu kwh t CO2 miesiące Zmiany instalacji zasilania maszyn z obszaru produkcji plecek : zmiana koncepcji całego projektu, zmiana komponentow na elementy eliminujące spadki ciśnień (system transair), elektrozawory odcinające dopływ powietrza w sytuacjach gdy maszyna nie pracuje. Padma Art..

25 Wtryskarki kwh t CO ,080 Firma Hanplast zastępuje park maszynowy bardziej energooszczędnym, w chwili obecnej posiada energooszczędne wtryskarki: 8 z napędem Eco-drive, 14 elektrycznych. Ze względu na zastosowanie elektrycznych maszyn wtryskowych i maszyn hydraulicznych z systemem eco-drive dostawca obniżył roczne zużycie energii o prawie 28%. Hanplast Sp. z o.o.

26 Maty termoizolacyjne kwh t CO Zastosowanie mat termoizolacyjnych umożliwiło w znacznym stopniu zniwelowanie występujących strat energii cieplnej. Zastosowanie mat termoizolacyjnych zmniejsza ilość energii elektrycznej używanej do ogrzania cylindrów wtryskarki, w zależności od wielkości maszyny, średnio o 18%. Zalety: zmniejszenie strat cieplnych, stabilizacja pracy elementów grzejnych, skrócenie czasu nagrzewania, zmniejszenie i stabilność temperatury pracy, redukcja kosztów produkcji. Hanplast Sp. z o.o.

27 Sprężone powietrze - Booster kwh t CO Stosowanie wzmacniacza ciśnienia firmy SMC umożliwiła wyeliminowanie jednej sprężarki wysokociśnieniowej. Pozwoliło to na redukcję zużycia energii przez sprężarki. Hanplast sp. z o.o.

28 Pompy ciepła Łączna moc 360 kw W 2016 roku firma planuje zainstalować pompy ciepła o łącznej mocy 360 kw. Pompy ciepła pozwolą nam na zwiększenie efektywności chłodzenia maszyn i narzędzi w okresie letnim, natomiast w okresie zimowym będą one ogrzewać magazyn surowców. Ponadto pompy te zapewnią ogrzewanie pomieszczeń firmy w okresie przerw świątecznych. Zainstalowane zostaną dwa systemy: solanka-woda (2x66kW) dolnym źródłem jest podgrzana woda przez wymiennik zainstalowany na sprężarkach powietrza, powietrze woda (4x57kW) źródłem jest powietrze zewnętrzne, w okresie zimowym funkcjonować będzie jako dodatkowe źródło ciepła do ogrzewania hal produkcyjnych i magazynów, a w okresie przestojów produkcji całkowicie przejmując funkcje grzewcze. Współczynnik COP 6 Na tym etapie instalacja ta jest projektowana. Planowane uruchomienie to styczeń Hanplast sp. z o.o.

29 Pistolety na sprężone powietrze kwh t CO Zastosowanie pistoletów na sprężone powietrze do czyszczenia, osuszania i montażu pozwala na zredukowanie zużycia energii o kwh rocznie. Zużycie sprężonego powietrza przy rozwiązaniach pistoletów starego typu wynosiły 266 m3/h, zastosowanie pistoletu firmy SMC zredukowało zużycie powietrza do 135 m3/h. Hanplast sp. z o.o.

30 Sprężone powietrze - podsumowanie kwh t CO Oszczędność 30,00 % MWh/rok Szacujemy, że zastosowanie sprężarek VSD, pistoletów powietrza oraz boosterów pozwoli nam zredukować zapotrzebowanie na energię elektryczną o 30% rocznie ,16 MWh/rok Standardowa VSD Hanplast sp. z o.o.

31 Układ chłodzenia kwh t CO W procesach produkcyjnych, w których używane są urządzenia chłodnicze, występuje intensywny pobór energii. Urządzenia chłodnicze pobierają dość duże ilości prądu elektrycznego w porównaniu z łącznym zużyciem energii niezbędnej do produkcji. Nie jest to jednak tylko kwestia kosztów, wyprodukowanie każdej kilowatogodziny elektryczności wiąże się z emisją do środowiska, dwutlenku węgla, potęgującego efekt cieplarniany. Nasza firma stawia czoło tym wyzwaniom inwestując w coraz to nowsze rozwiązania technologiczne zmniejszające emisję niebezpiecznych gazów. W okresie jesienno zimowym kiedy temperatura spadnie o 3oC poniżej temperatury zadanej do chłodzenia narzędzi następuje wyłączenie trzech sprężarek Epsilon a wiodącą rolę przejmuje chłodnica sucha. Innowacyjny układ chłodzenia składa się z systemu sprężarek Epsilon i chłodni wentylatorowych. Hanplast sp. z o.o.

32 Oświetlenie [koniec projektu 2015] kwh t CO Metalohalogeny o łącznej mocy 37,2 kw i natężeniu światła 2,6 Mlm Zastąpienie lamp metalohalogenowych o łącznej mocy 37,2 kw lampami LED o mocy 30,2 kw przy tym samym natężeniu światła. Lampy LED o łącznej mocy 30,2 kw i natężeniu światła 2,56 Mlm Hanplast sp. z o.o.

33 Moduły fotowoltaiczne kwh t CO Na dachach Hanplastu, w sektorze o najlepszym nasłonecznieniu, na powierzchni 6682 m2 zainstalujemy moduły fotowoltaiczne o łącznej mocy 1,2 MWp. Instalacja nowoczesnych paneli PV zapewni szacowany roczny uzysk energetyczny na poziomie kwh, energia ta zostanie w całości zużyta na potrzeby bieżącej produkcji. Hanplast sp. z o.o.

34 Strategia redukcji zużycia energii Cele energetyczne wyznaczają kierunek zmian Dotychczasowe rozwiązania pozwoliły firmie zmniejszyć zużycie energii o 23%, w 2020 planujemy zmniejszyć roczne zużycie energii elektrycznej o 40 %. Hanplast sp. z o.o.

35 Optymalizacja natryskowego procesu lakierowania kwh t CO Optymalizacja procesu lakierowania natryskowego połączona z wymianą linii lakierniczej. Skutkiem optymalizacji osiągnięto oszczędność energii elektrycznej na poziomie 34kW/h i wzrost wydajności procesu lakierowania. Szynaka-Meble Sp. z o. o.

36 Optymalizacja walcowego procesu lakierowania kwh t CO Optymalizacja walcowego procesu lakierowania połączona z wymianą linii lakierniczej. Skutkiem optymalizacji osiągnięto oszczędność energii elektrycznej na poziomie 102kW/h i wzrost wydajności procesu lakierowania. Szynaka-Meble Sp. z o. o.

37 Wymiana wózków widłowych kwh t CO Analiza wewnątrzzakładowego transportu materiałów i wymiana wózków widłowych napędzanych paliwami kopalnymi na wózki o napędzie elektrycznym. Szynaka-Meble Sp. z o. o.
