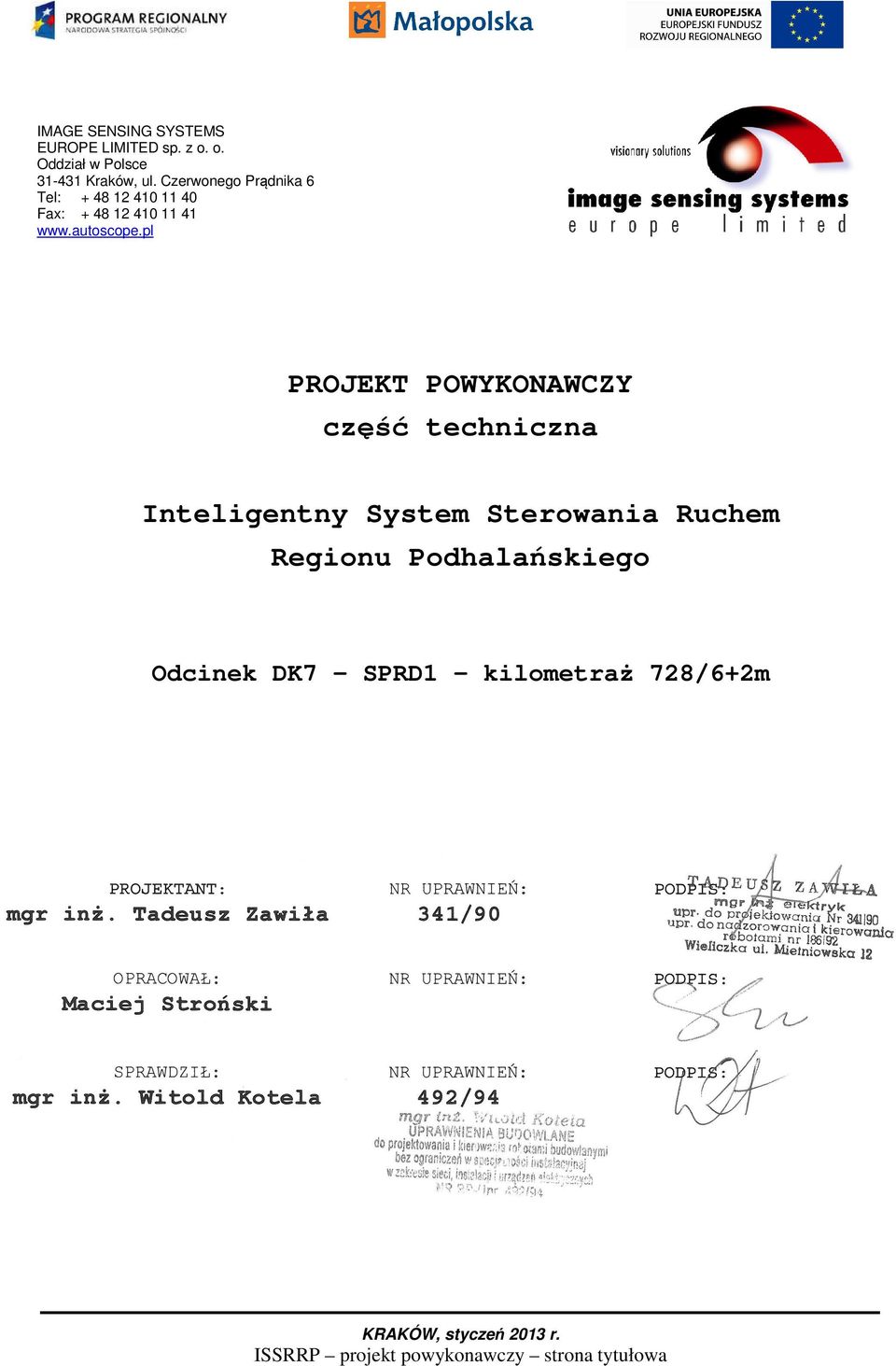

1 IMAGE SENSING SYSTEMS EUROPE LIMITED sp. z o. o. Oddział w Polsce Kraków, ul. Czerwonego Prądnika 6 Tel: Fax: PROJEKT POWYKONAWCZY część techniczna Inteligentny System Sterowania Ruchem Regionu Podhalańskiego Odcinek DK7 SPRD1 kilometraż 728/6+2m KRAKÓW, styczeń 2013 r. ISSRRP projekt powykonawczy strona tytułowa

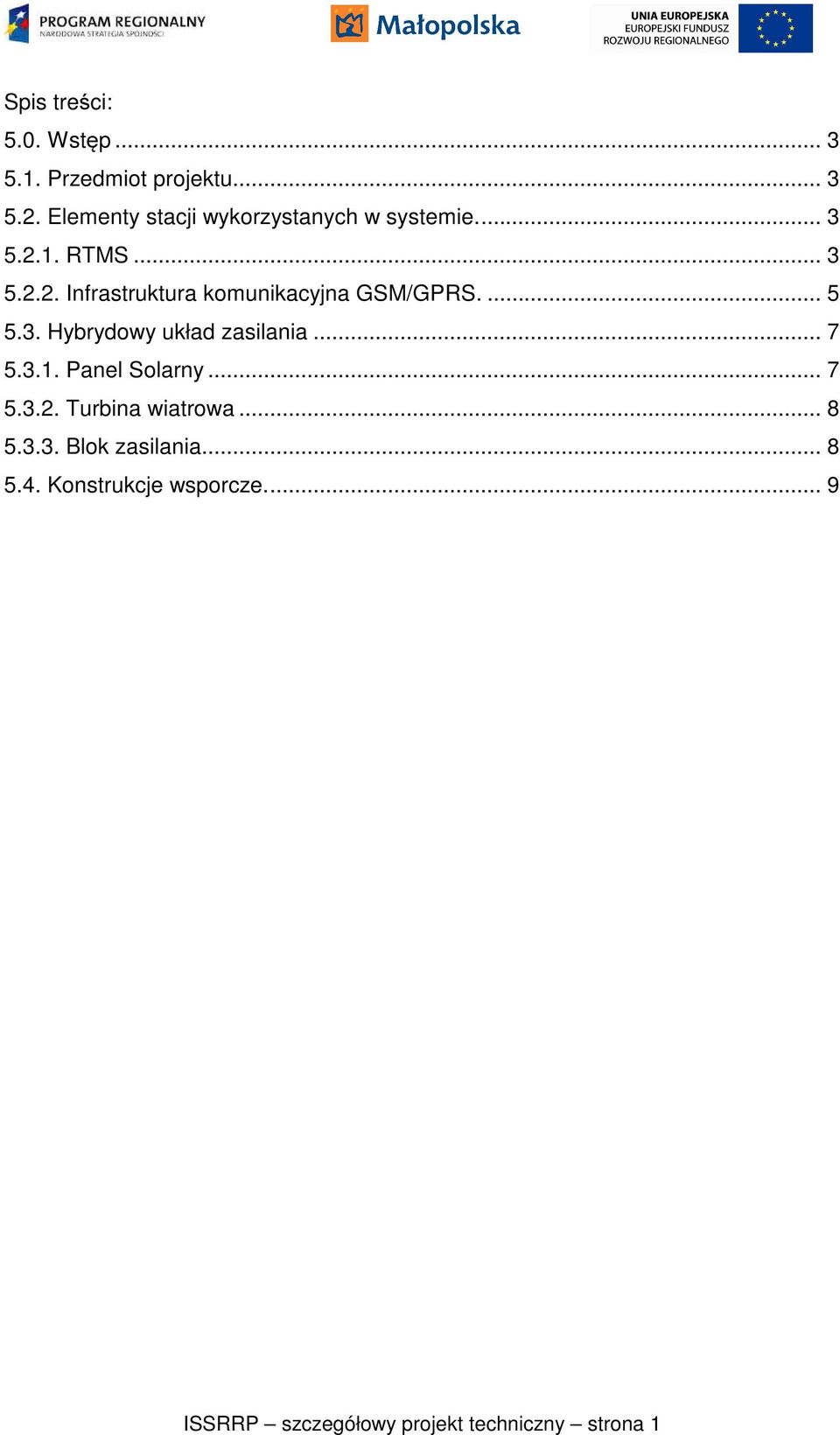

2 Spis treści: 5.0. Wstęp Przedmiot projektu Elementy stacji wykorzystanych w systemie RTMS Infrastruktura komunikacyjna GSM/GPRS Hybrydowy układ zasilania Panel Solarny Turbina wiatrowa Blok zasilania Konstrukcje wsporcze... 9 ISSRRP szczegółowy projekt techniczny strona 1

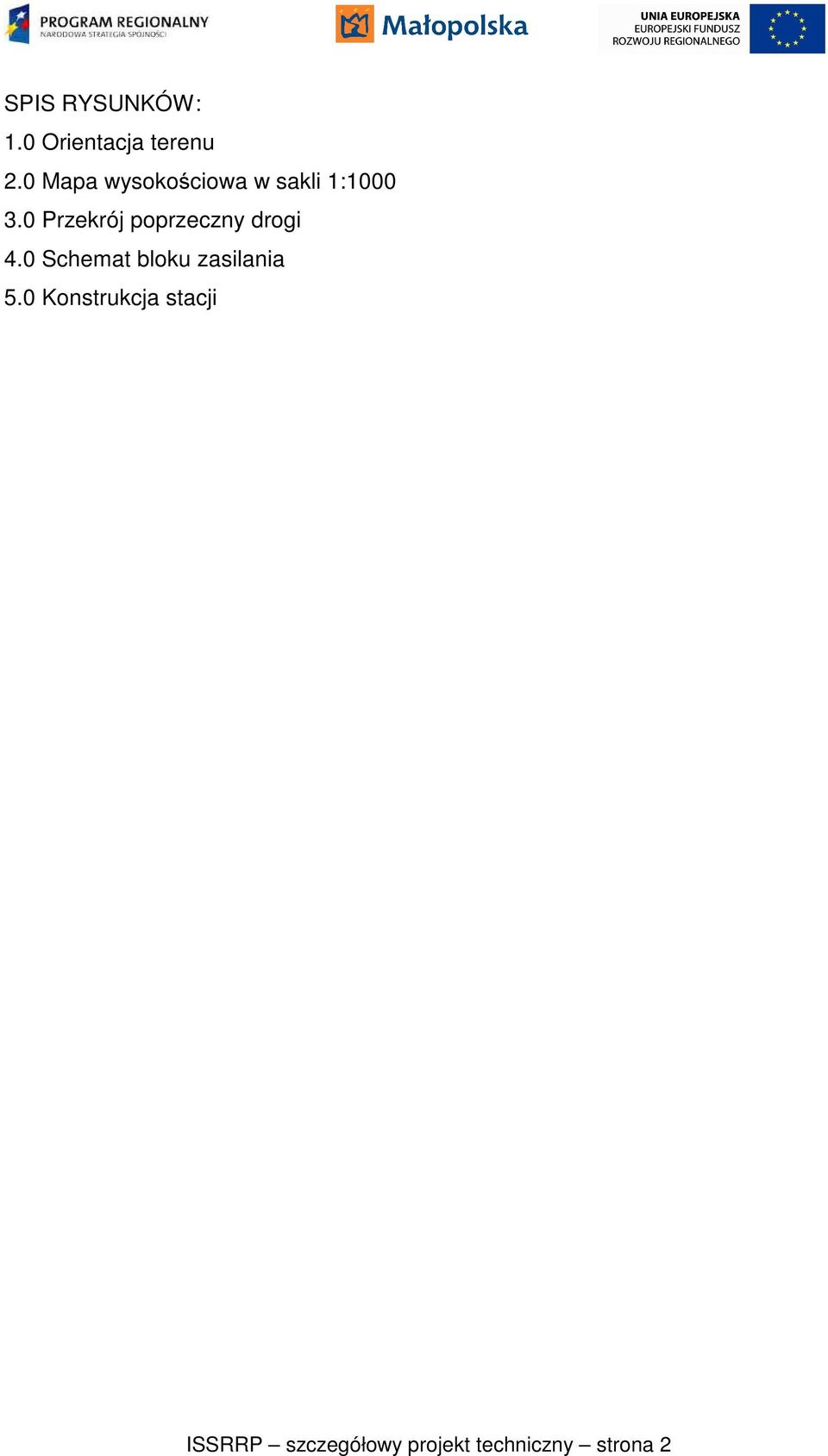

3 SPIS RYSUNKÓW: 1.0 Orientacja terenu 2.0 Mapa wysokościowa w sakli 1: Przekrój poprzeczny drogi 4.0 Schemat bloku zasilania 5.0 Konstrukcja stacji ISSRRP szczegółowy projekt techniczny strona 2

4 5.0. Wstęp 5.1. Przedmiot projektu. Przedmiotem opracowania jest projekt powykonawczy, część techniczna, instalacji stacji pomiarowej DK7-SPRD1 kilometraż 728/6+2m Projekt powykonawczy Inteligentny System Sterowania Ruchem Regionu Podhalańskiego przedstawia system ITS, składający się z sieci specjalistycznych urządzeń takich jak stacje monitorowania natężenia ruchu, stacje ostrzegania monitorujące warunki atmosferyczne oraz stan nawierzchni dróg, stacje monitoringu wizyjnego a także tablic informacji drogowej, połączonych ze sobą w centrum sterowania ruchem, pełniących także funkcje dystrybutora danych dla portalu internetowego funkcjonującego w wielu wymiarach (internet, nawigacja GPS, radio, GSM), który służy do przekazywania informacji użytkownikom dróg Elementy stacji wykorzystanych w systemie RTMS Jako element służący do pomiarów ruchu wykorzystano urządzenie Autoscope RTMS. Jest ono zawansowanym urządzeniem radarowym służącym do prowadzenia pomiarów ruchu. Wykorzystano urządzenie zintegrowane z kamerą umożliwiąjącą prowadzenie monitoringu wizyjnego w poprzek pasa ruchu. Specyfikacja techniczna: Pole widzenia RTMS`a definiowane jest parametrami: Pionowy kąt wiązki 50 º Poziomy kąt wiązki 12º Zasięg 0m do 76m Moc 10mW ISSRRP szczegółowy projekt techniczny strona 3

5 Pasmo częstotliwości: Obecna jednostka RTMS generacji czwartej pracuje w wysokiej rozdzielczości w paśmie GHz. Rozdzielczość pomiarów: Strefy detekcji Zakres (przyrost) Szerokość strefy Podstawowa jednostka czasu do 12 stref 3m 2m do 7m 10 msec Interfejsy: Pojedyncze złącze MS umożliwiające różnorakie konfiguracje podłączeń komunikacyjnych i zasilania 8Mb wbudowanej pamięci akwizycji danych w standardzie RS-232 jako port komunikacyjny oraz port akwizycji danych Ethernet jako port komunikacyjny dla kamery Parametry Mechaniczne: Jednostka jest zabudowana w wodoszczelną polycarbonową obudowę NEMA 4X Mocowanie na uniwersalnym uchwycie z przegubem kulowym, umożliwiającym instalację na słupach z możliwością regulacji w dwóch osiach i szybkim montażu Wymiary Waga 21 x 21 x 16 cm 1.5 Kg Zasilanie W zakresie volt AC lub DC; Zabezpieczenie przepięciowe IEC i EN wbudowane w wszystkie połączenia zewnętrzne Obsługa Czas bezawaryjnej pracy (MTBF): zaprojektowany dla 90,000 godzin (10 lat) Oprogramowanie diagnostyczne 15 minutowy czas wymiany Aktualizacja firmware możliwa przez użytkownika ISSRRP szczegółowy projekt techniczny strona 4

6 Wymagania Zakres Temperaturowy - 40 to +75 C Dopuszczalna wilgotność powietrza 95% Wibracje 2 g do 200 Hz Uderzenia 10 g 10 msec falą ½ sin Certyfikaty FCC CE Canadian CSA C M Infrastruktura komunikacyjna GSM/GPRS. Podstawowym medium łączności wykorzystywanym do transmisji danych z posterunku do stacji bazowej jest pakietowa transmisja danych GPRS. Urządzeniem pośredniczącym pomiędzy RTMSem a siecią GPS/GPRS jest specjalizowany komputer przemysłowy z modułem GPRS/EDGE firmy Techbase model NPE-9300R-EDGE. Specyfikacja techniczna: System CPU ARM9 32-bit RISC CPU, 180 MHz, 200 MIPS Pamięd RAM SDRAM 64 MB (opcjonalnie 128 MB) Pamięd Flash 1 GB Pamięd Flash SD Czytnik kart SD x 1 System operacyjny Linux 2.6 Zegar RTC RTC, SRAM 240 bajtów, Watch Dog Timer Interfejs Ethernet Ethernet 10/100 Mbps (złącze RJ45) 1.5 KV magnetic isolation Porty szeregowe 2 x RS-232, wbudowane zabezpieczenie 15 KV ESD 1 x RS-485, wbudowane zabezpieczenie 15 KV ESD Bity danych: 5, 6, 7, 8; Bity stopu: 1, 1.5, 2 Parzystośd: None, Even, Odd, Space, Mark; Prędkośd: 50 bps do Kbps Kontrolki LED, klawiatura, wejścia-wyjścia ISSRRP szczegółowy projekt techniczny strona 5

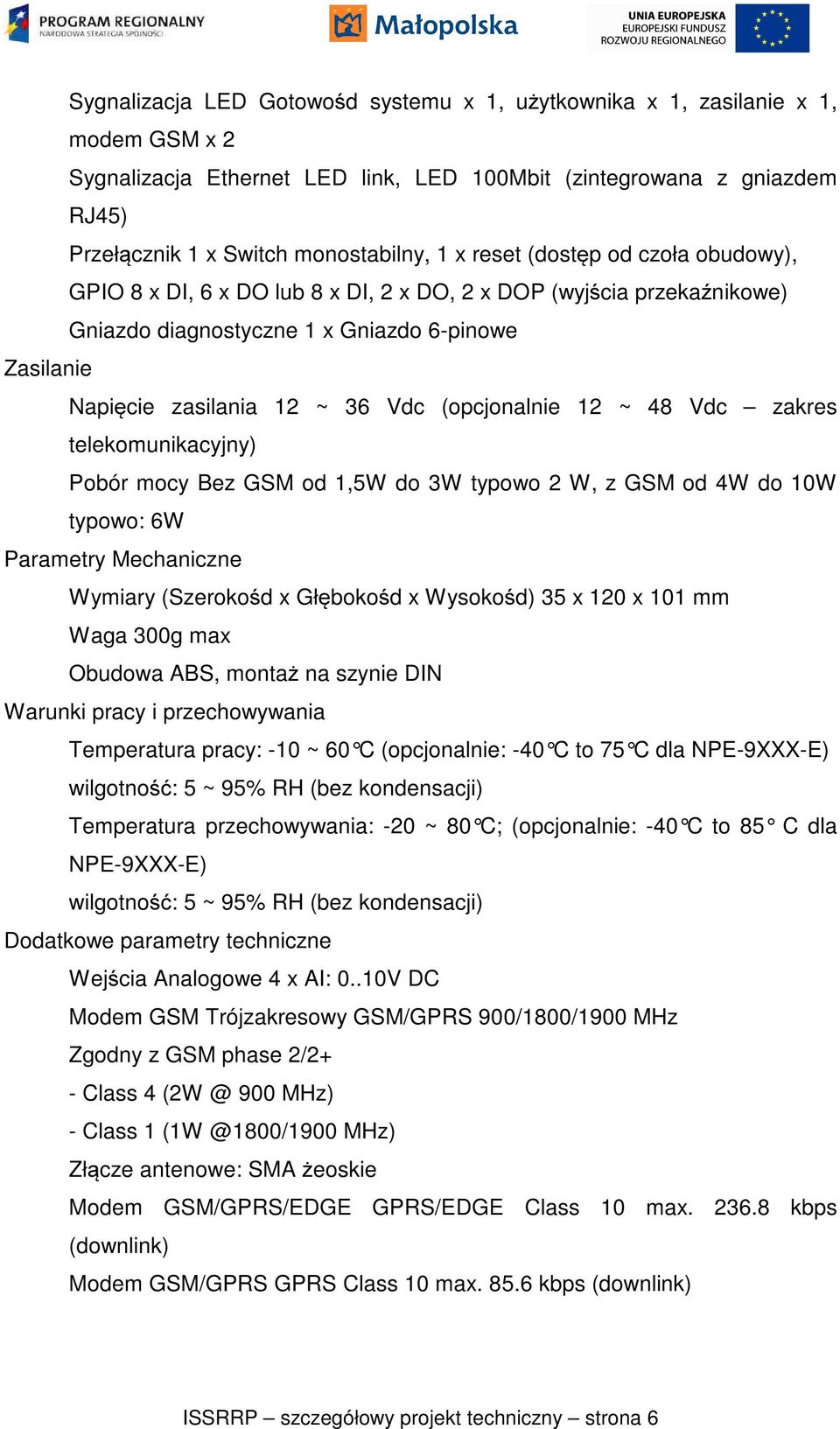

7 Sygnalizacja LED Gotowośd systemu x 1, użytkownika x 1, zasilanie x 1, modem GSM x 2 Sygnalizacja Ethernet LED link, LED 100Mbit (zintegrowana z gniazdem RJ45) Przełącznik 1 x Switch monostabilny, 1 x reset (dostęp od czoła obudowy), GPIO 8 x DI, 6 x DO lub 8 x DI, 2 x DO, 2 x DOP (wyjścia przekaźnikowe) Gniazdo diagnostyczne 1 x Gniazdo 6-pinowe Zasilanie Napięcie zasilania 12 ~ 36 Vdc (opcjonalnie 12 ~ 48 Vdc zakres telekomunikacyjny) Pobór mocy Bez GSM od 1,5W do 3W typowo 2 W, z GSM od 4W do 10W typowo: 6W Parametry Mechaniczne Wymiary (Szerokośd x Głębokośd x Wysokośd) 35 x 120 x 101 mm Waga 300g max Obudowa ABS, montaż na szynie DIN Warunki pracy i przechowywania Temperatura pracy: -10 ~ 60 C (opcjonalnie: -40 C t o 75 C dla NPE-9XXX-E) wilgotność: 5 ~ 95% RH (bez kondensacji) Temperatura przechowywania: -20 ~ 80 C; (opcjonalni e: -40 C to 85 C dla NPE-9XXX-E) wilgotność: 5 ~ 95% RH (bez kondensacji) Dodatkowe parametry techniczne Wejścia Analogowe 4 x AI: 0..10V DC Modem GSM Trójzakresowy GSM/GPRS 900/1800/1900 MHz Zgodny z GSM phase 2/2+ - Class MHz) - Class 1 MHz) Złącze antenowe: SMA żeoskie Modem GSM/GPRS/EDGE GPRS/EDGE Class 10 max kbps (downlink) Modem GSM/GPRS GPRS Class 10 max kbps (downlink) ISSRRP szczegółowy projekt techniczny strona 6

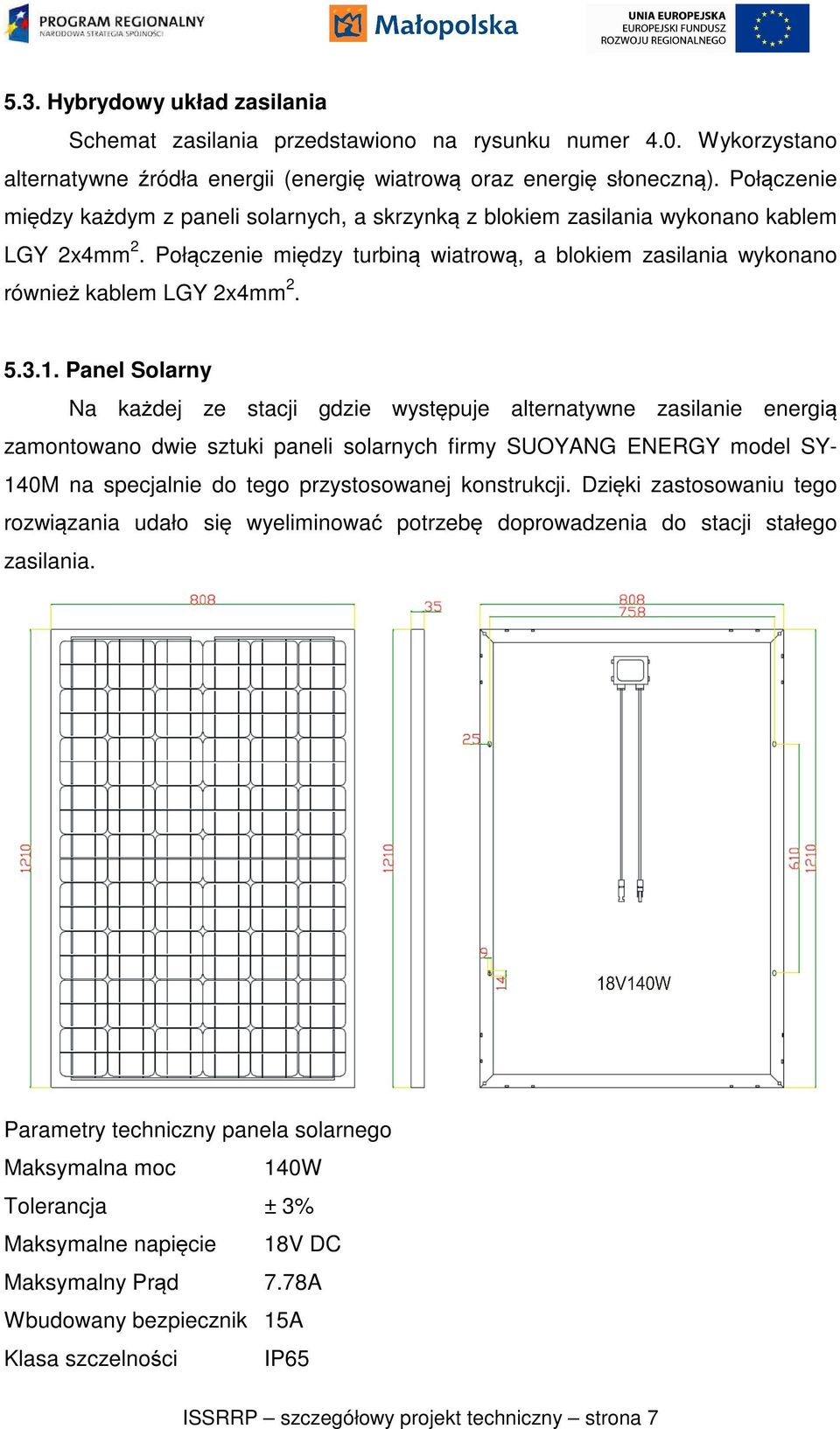

8 5.3. Hybrydowy układ zasilania Schemat zasilania przedstawiono na rysunku numer 4.0. Wykorzystano alternatywne źródła energii (energię wiatrową oraz energię słoneczną). Połączenie między każdym z paneli solarnych, a skrzynką z blokiem zasilania wykonano kablem LGY 2x4mm 2. Połączenie między turbiną wiatrową, a blokiem zasilania wykonano również kablem LGY 2x4mm Panel Solarny Na każdej ze stacji gdzie występuje alternatywne zasilanie energią zamontowano dwie sztuki paneli solarnych firmy SUOYANG ENERGY model SY- 140M na specjalnie do tego przystosowanej konstrukcji. Dzięki zastosowaniu tego rozwiązania udało się wyeliminować potrzebę doprowadzenia do stacji stałego zasilania. Parametry techniczny panela solarnego Maksymalna moc 140W Tolerancja ± 3% Maksymalne napięcie 18V DC Maksymalny Prąd 7.78A Wbudowany bezpiecznik 15A Klasa szczelności IP65 ISSRRP szczegółowy projekt techniczny strona 7

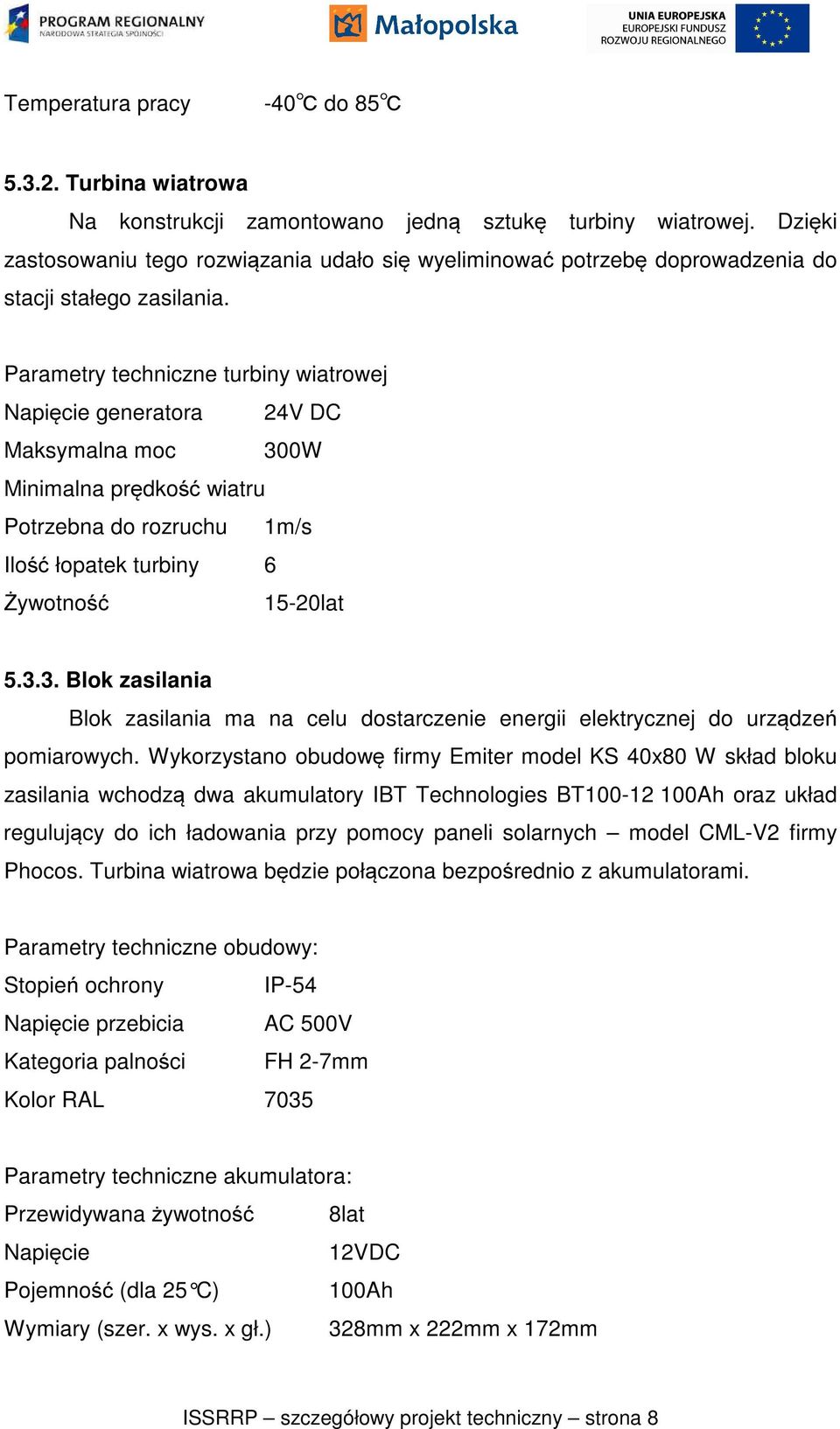

9 Temperatura pracy -40 do Turbina wiatrowa Na konstrukcji zamontowano jedną sztukę turbiny wiatrowej. Dzięki zastosowaniu tego rozwiązania udało się wyeliminować potrzebę doprowadzenia do stacji stałego zasilania. Parametry techniczne turbiny wiatrowej Napięcie generatora 24V DC Maksymalna moc 300W Minimalna prędkość wiatru Potrzebna do rozruchu 1m/s Ilość łopatek turbiny 6 Żywotność 15-20lat Blok zasilania Blok zasilania ma na celu dostarczenie energii elektrycznej do urządzeń pomiarowych. Wykorzystano obudowę firmy Emiter model KS 40x80 W skład bloku zasilania wchodzą dwa akumulatory IBT Technologies BT Ah oraz układ regulujący do ich ładowania przy pomocy paneli solarnych model CML-V2 firmy Phocos. Turbina wiatrowa będzie połączona bezpośrednio z akumulatorami. Parametry techniczne obudowy: Stopień ochrony IP-54 Napięcie przebicia AC 500V Kategoria palności FH 2-7mm Kolor RAL 7035 Parametry techniczne akumulatora: Przewidywana żywotność 8lat Napięcie 12VDC Pojemność (dla 25 C) 100Ah Wymiary (szer. x wys. x gł.) 328mm x 222mm x 172mm ISSRRP szczegółowy projekt techniczny strona 8

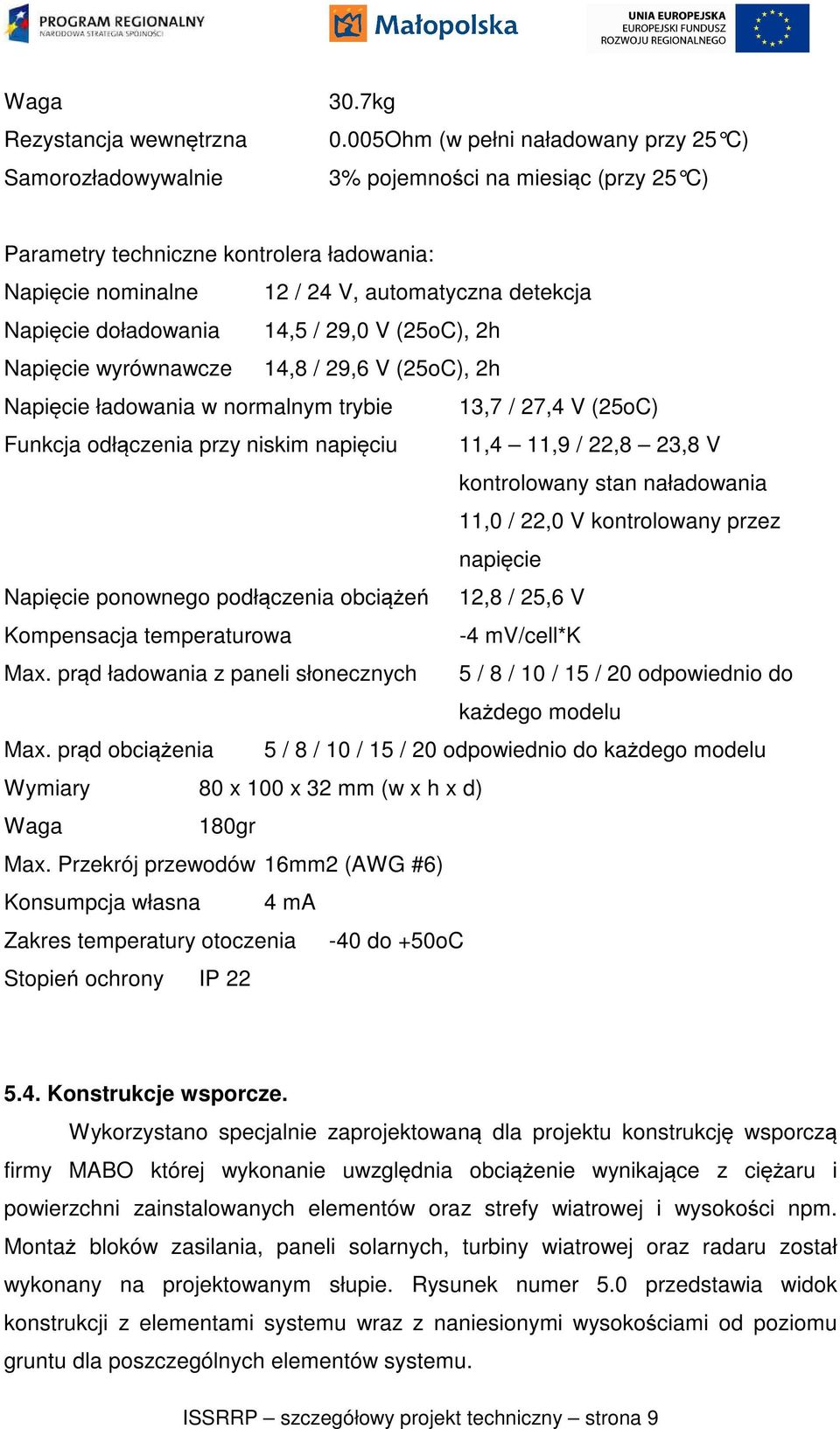

10 Waga Rezystancja wewnętrzna Samorozładowywalnie 30.7kg 0.005Ohm (w pełni naładowany przy 25 C) 3% pojemności na miesiąc (przy 25 C) Parametry techniczne kontrolera ładowania: Napięcie nominalne 12 / 24 V, automatyczna detekcja Napięcie doładowania 14,5 / 29,0 V (25oC), 2h Napięcie wyrównawcze 14,8 / 29,6 V (25oC), 2h Napięcie ładowania w normalnym trybie 13,7 / 27,4 V (25oC) Funkcja odłączenia przy niskim napięciu 11,4 11,9 / 22,8 23,8 V kontrolowany stan naładowania 11,0 / 22,0 V kontrolowany przez napięcie Napięcie ponownego podłączenia obciążeń 12,8 / 25,6 V Kompensacja temperaturowa -4 mv/cell*k Max. prąd ładowania z paneli słonecznych 5 / 8 / 10 / 15 / 20 odpowiednio do każdego modelu Max. prąd obciążenia 5 / 8 / 10 / 15 / 20 odpowiednio do każdego modelu Wymiary 80 x 100 x 32 mm (w x h x d) Waga 180gr Max. Przekrój przewodów 16mm2 (AWG #6) Konsumpcja własna 4 ma Zakres temperatury otoczenia -40 do +50oC Stopień ochrony IP Konstrukcje wsporcze. Wykorzystano specjalnie zaprojektowaną dla projektu konstrukcję wsporczą firmy MABO której wykonanie uwzględnia obciążenie wynikające z ciężaru i powierzchni zainstalowanych elementów oraz strefy wiatrowej i wysokości npm. Montaż bloków zasilania, paneli solarnych, turbiny wiatrowej oraz radaru został wykonany na projektowanym słupie. Rysunek numer 5.0 przedstawia widok konstrukcji z elementami systemu wraz z naniesionymi wysokościami od poziomu gruntu dla poszczególnych elementów systemu. ISSRRP szczegółowy projekt techniczny strona 9

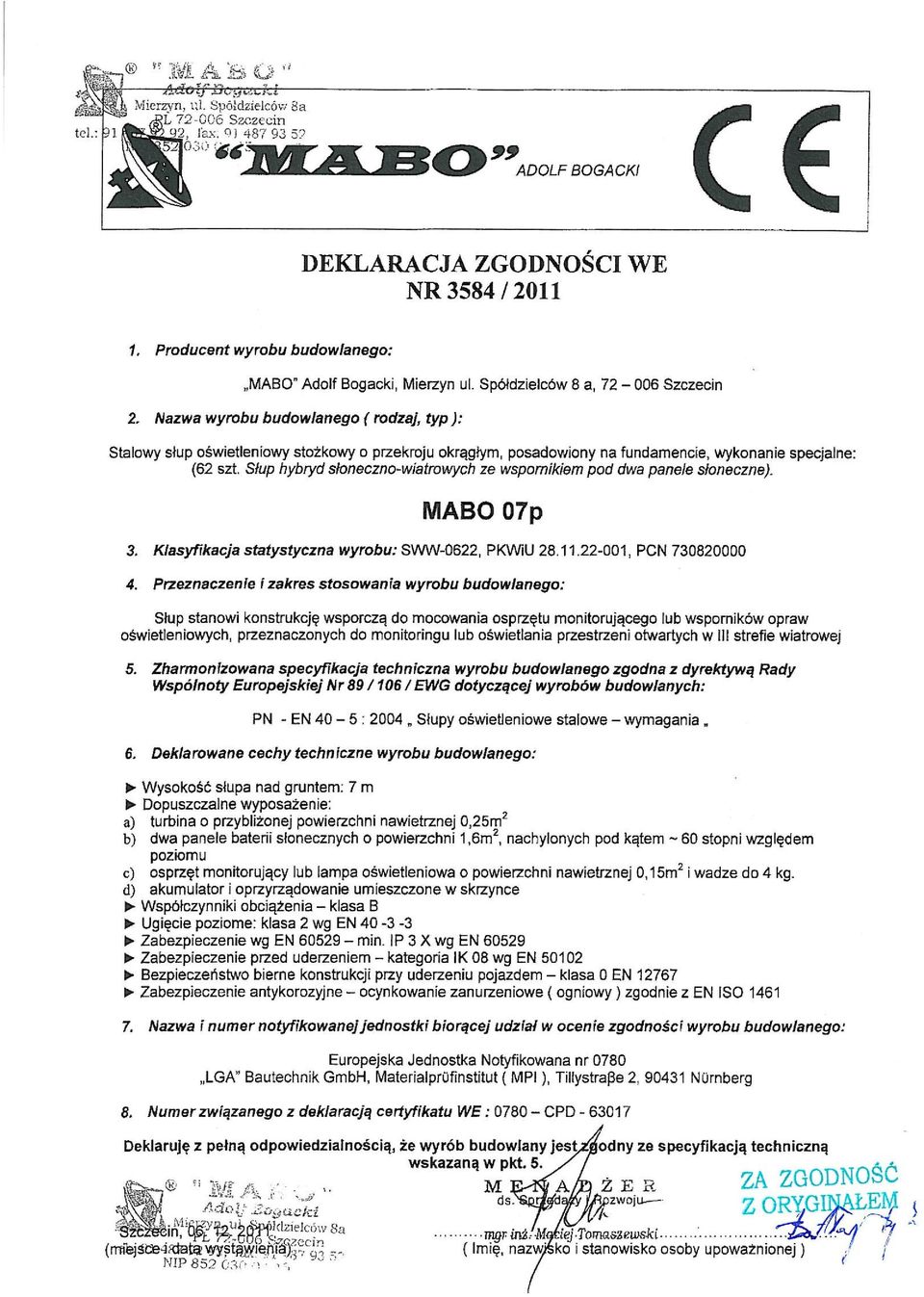

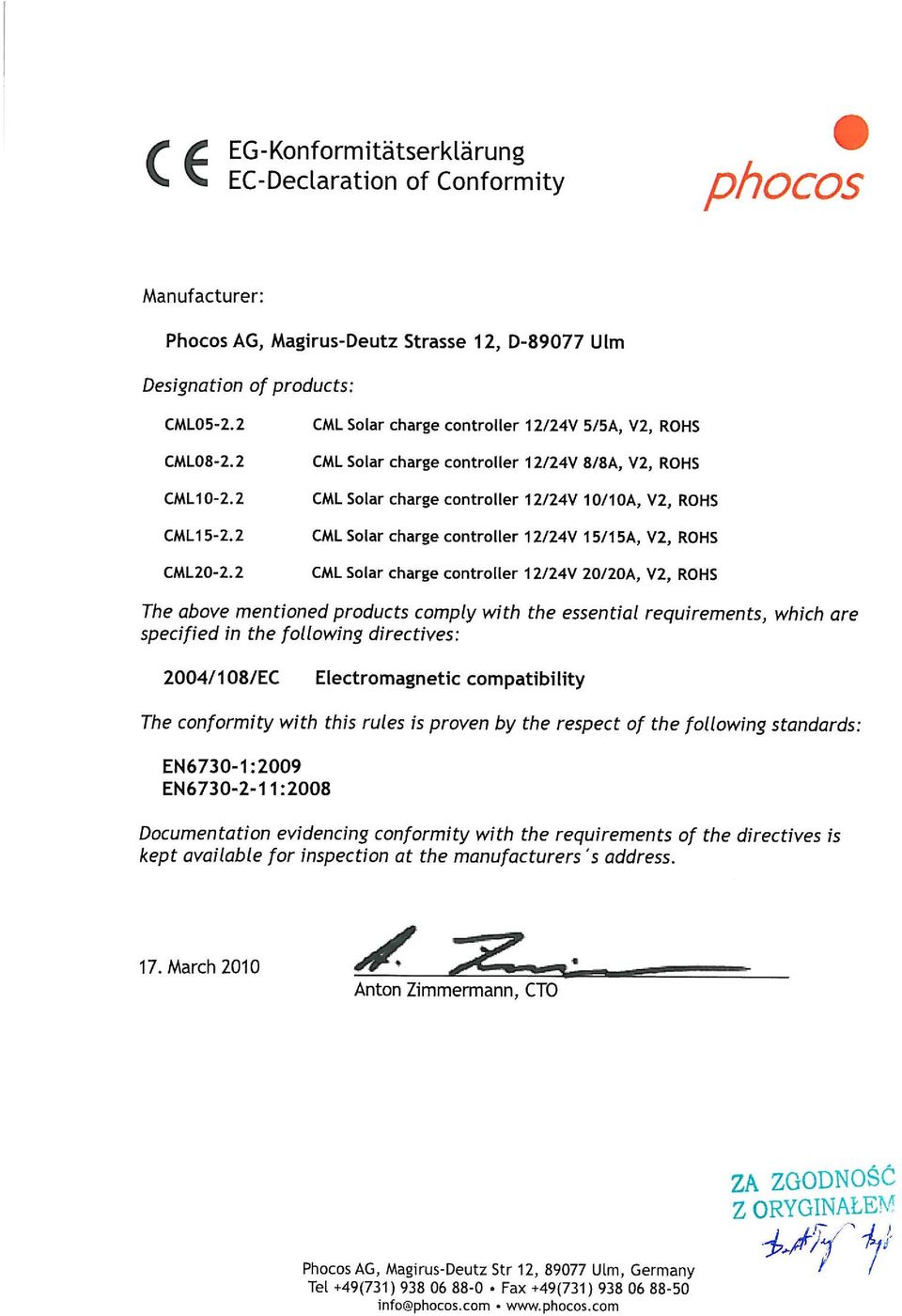

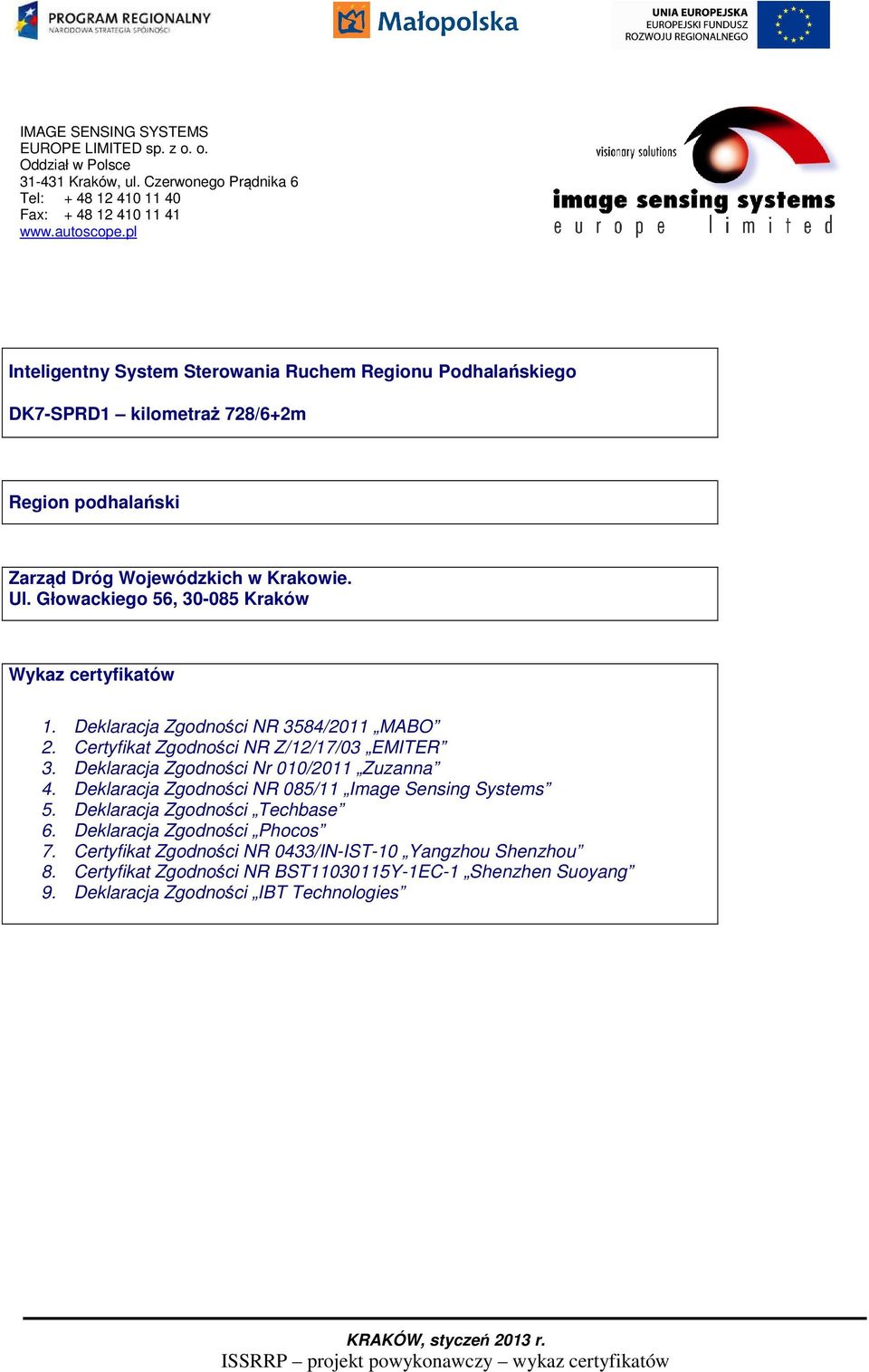

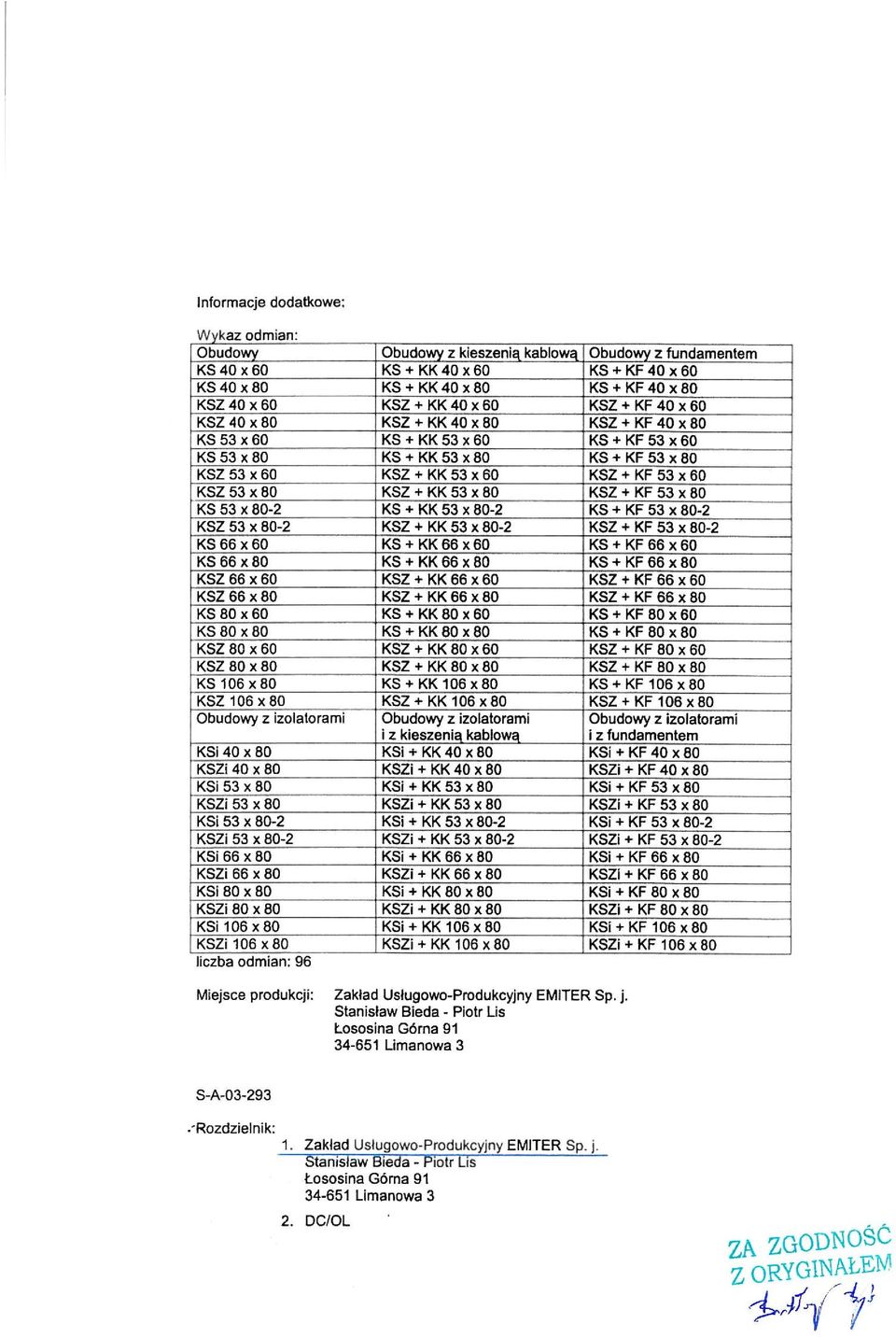

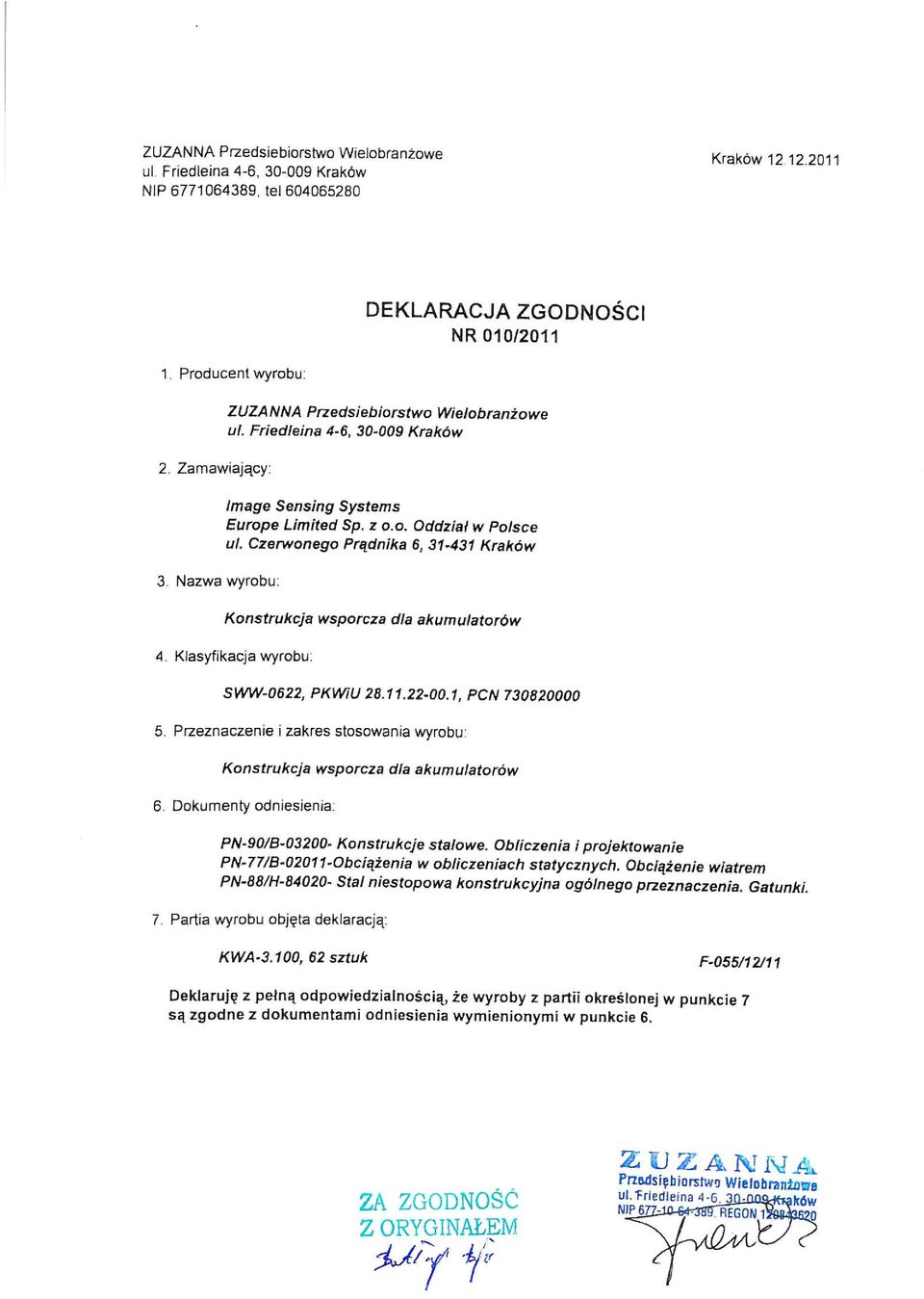

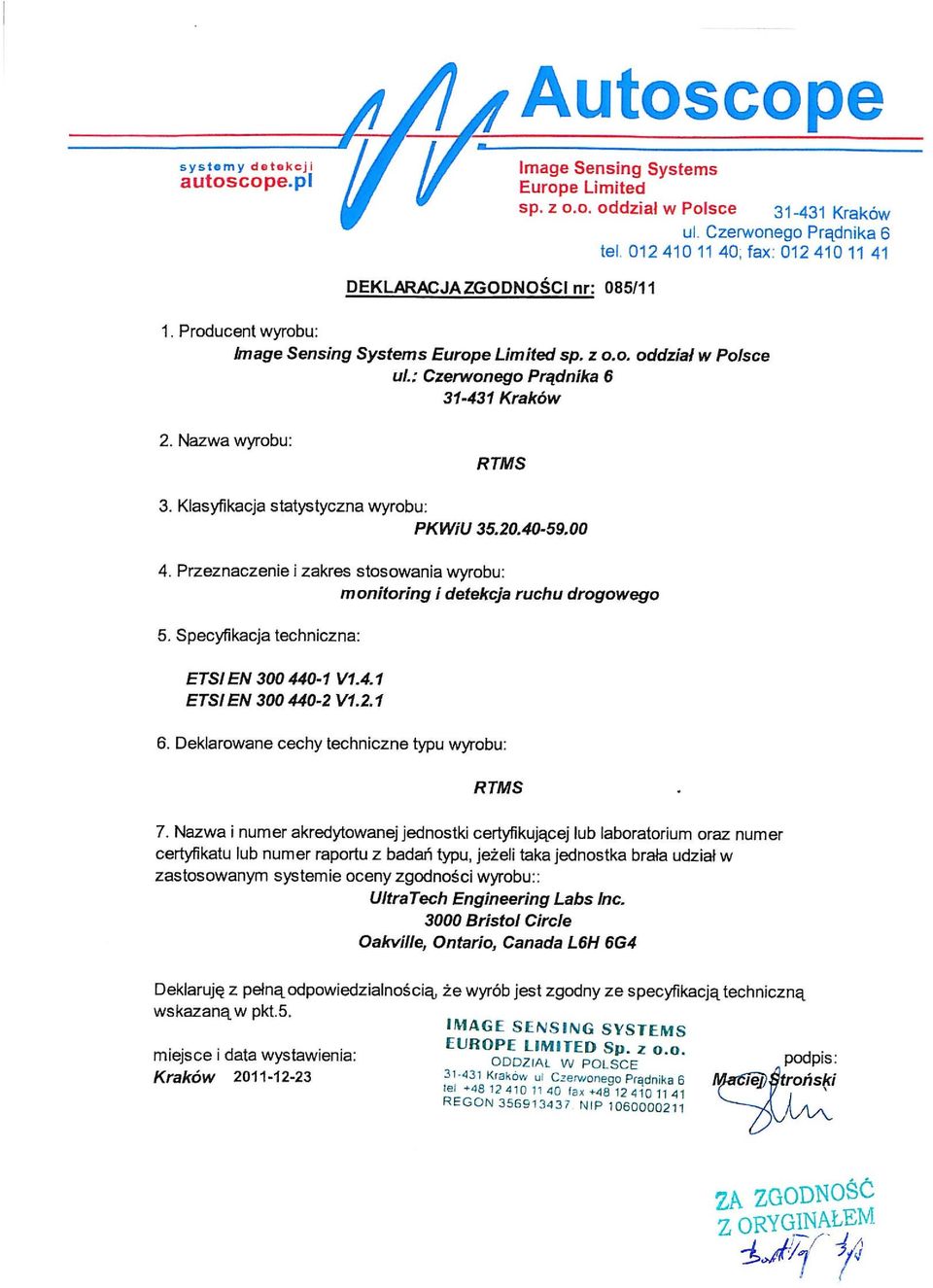

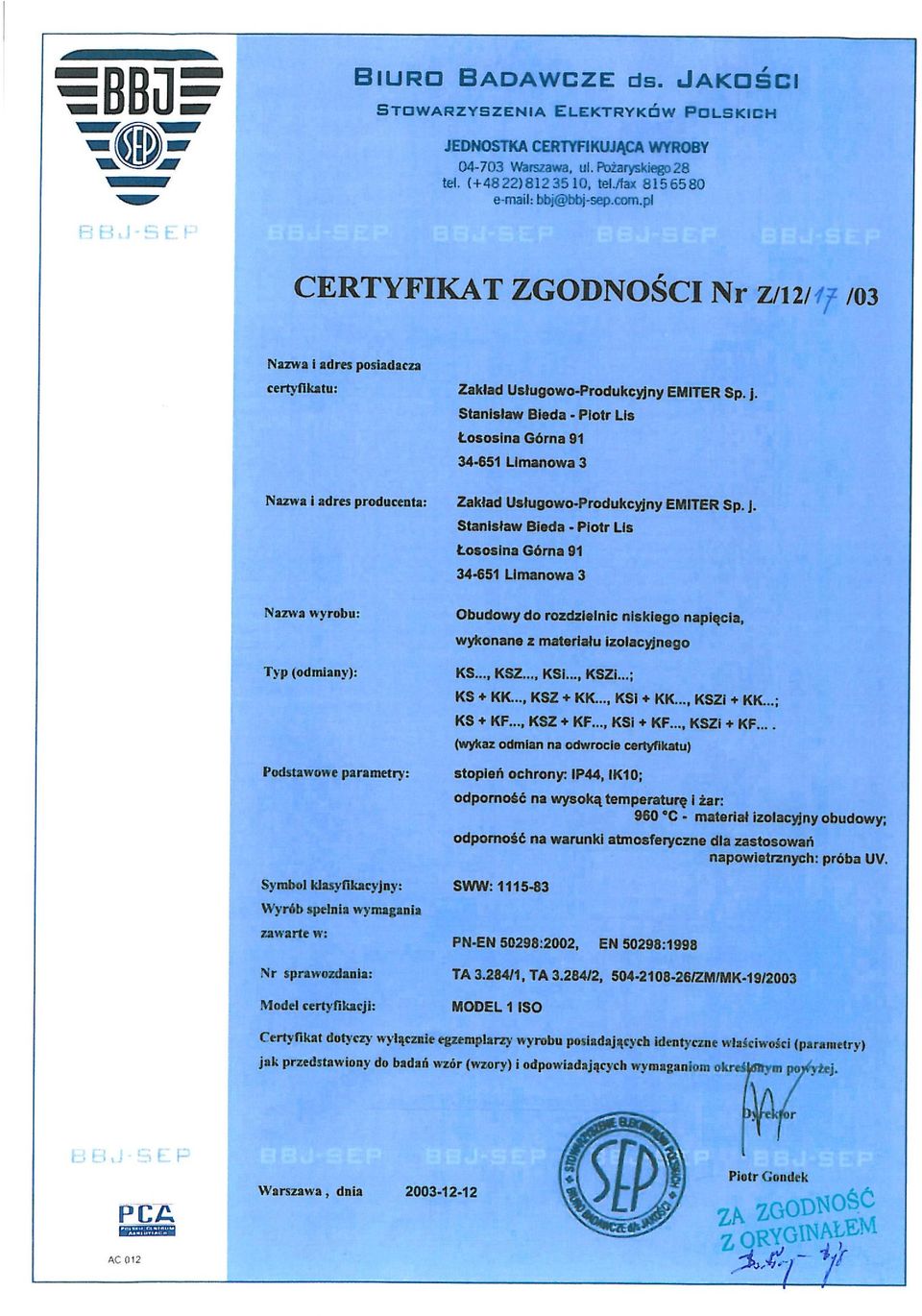

11 IMAGE SENSING SYSTEMS EUROPE LIMITED sp. z o. o. Oddział w Polsce Kraków, ul. Czerwonego Prądnika 6 Tel: Fax: Inteligentny System Sterowania Ruchem Regionu Podhalańskiego DK7-SPRD1 kilometraż 728/6+2m Region podhalański Zarząd Dróg Wojewódzkich w Krakowie. Ul. Głowackiego 56, Kraków Wykaz certyfikatów 1. Deklaracja Zgodności NR 3584/2011 MABO 2. Certyfikat Zgodności NR Z/12/17/03 EMITER 3. Deklaracja Zgodności Nr 010/2011 Zuzanna 4. Deklaracja Zgodności NR 085/11 Image Sensing Systems 5. Deklaracja Zgodności Techbase 6. Deklaracja Zgodności Phocos 7. Certyfikat Zgodności NR 0433/IN-IST-10 Yangzhou Shenzhou 8. Certyfikat Zgodności NR BST Y-1EC-1 Shenzhen Suoyang 9. Deklaracja Zgodności IBT Technologies KRAKÓW, styczeń 2013 r. ISSRRP projekt powykonawczy wykaz certyfikatów

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36 Spis treści: 5.0. Wstęp Przedmiot projektu Elementy stacji wykorzystanych w systemie RTMS Infrastruktura komunikacyjna GSM/GPRS Hybrydowy układ zasilania Panel Solarny Turbina wiatrowa Blok zasilania Konstrukcje wsporcze... 9 ISSRRP szczegółowy projekt techniczny strona 1

37 SPIS RYSUNKÓW: 1.0 Orientacja terenu 2.0 Mapa wysokościowa w sakli 1: Przekrój poprzeczny drogi 4.0 Schemat bloku zasilania 5.0 Konstrukcja stacji ISSRRP szczegółowy projekt techniczny strona 2

38 5.0. Wstęp 5.1. Przedmiot projektu. Przedmiotem opracowania jest projekt powykonawczy, część techniczna, instalacji stacji pomiarowej DK7-SPRD1 kilometraż 728/6+2m Projekt powykonawczy Inteligentny System Sterowania Ruchem Regionu Podhalańskiego przedstawia system ITS, składający się z sieci specjalistycznych urządzeń takich jak stacje monitorowania natężenia ruchu, stacje ostrzegania monitorujące warunki atmosferyczne oraz stan nawierzchni dróg, stacje monitoringu wizyjnego a także tablic informacji drogowej, połączonych ze sobą w centrum sterowania ruchem, pełniących także funkcje dystrybutora danych dla portalu internetowego funkcjonującego w wielu wymiarach (internet, nawigacja GPS, radio, GSM), który służy do przekazywania informacji użytkownikom dróg Elementy stacji wykorzystanych w systemie RTMS Jako element służący do pomiarów ruchu wykorzystano urządzenie Autoscope RTMS. Jest ono zawansowanym urządzeniem radarowym służącym do prowadzenia pomiarów ruchu. Wykorzystano urządzenie zintegrowane z kamerą umożliwiąjącą prowadzenie monitoringu wizyjnego w poprzek pasa ruchu. Specyfikacja techniczna: Pole widzenia RTMS`a definiowane jest parametrami: Pionowy kąt wiązki 50 º Poziomy kąt wiązki 12º Zasięg 0m do 76m Moc 10mW ISSRRP szczegółowy projekt techniczny strona 3

39 Pasmo częstotliwości: Obecna jednostka RTMS generacji czwartej pracuje w wysokiej rozdzielczości w paśmie GHz. Rozdzielczość pomiarów: Strefy detekcji Zakres (przyrost) Szerokość strefy Podstawowa jednostka czasu do 12 stref 3m 2m do 7m 10 msec Interfejsy: Pojedyncze złącze MS umożliwiające różnorakie konfiguracje podłączeń komunikacyjnych i zasilania 8Mb wbudowanej pamięci akwizycji danych w standardzie RS-232 jako port komunikacyjny oraz port akwizycji danych Ethernet jako port komunikacyjny dla kamery Parametry Mechaniczne: Jednostka jest zabudowana w wodoszczelną polycarbonową obudowę NEMA 4X Mocowanie na uniwersalnym uchwycie z przegubem kulowym, umożliwiającym instalację na słupach z możliwością regulacji w dwóch osiach i szybkim montażu Wymiary Waga 21 x 21 x 16 cm 1.5 Kg Zasilanie W zakresie volt AC lub DC; Zabezpieczenie przepięciowe IEC i EN wbudowane w wszystkie połączenia zewnętrzne Obsługa Czas bezawaryjnej pracy (MTBF): zaprojektowany dla 90,000 godzin (10 lat) Oprogramowanie diagnostyczne 15 minutowy czas wymiany Aktualizacja firmware możliwa przez użytkownika ISSRRP szczegółowy projekt techniczny strona 4

40 Wymagania Zakres Temperaturowy - 40 to +75 C Dopuszczalna wilgotność powietrza 95% Wibracje 2 g do 200 Hz Uderzenia 10 g 10 msec falą ½ sin Certyfikaty FCC CE Canadian CSA C M Infrastruktura komunikacyjna GSM/GPRS. Podstawowym medium łączności wykorzystywanym do transmisji danych z posterunku do stacji bazowej jest pakietowa transmisja danych GPRS. Urządzeniem pośredniczącym pomiędzy RTMSem a siecią GPS/GPRS jest specjalizowany komputer przemysłowy z modułem GPRS/EDGE firmy Techbase model NPE-9300R-EDGE. Specyfikacja techniczna: System CPU ARM9 32-bit RISC CPU, 180 MHz, 200 MIPS Pamięd RAM SDRAM 64 MB (opcjonalnie 128 MB) Pamięd Flash 1 GB Pamięd Flash SD Czytnik kart SD x 1 System operacyjny Linux 2.6 Zegar RTC RTC, SRAM 240 bajtów, Watch Dog Timer Interfejs Ethernet Ethernet 10/100 Mbps (złącze RJ45) 1.5 KV magnetic isolation Porty szeregowe 2 x RS-232, wbudowane zabezpieczenie 15 KV ESD 1 x RS-485, wbudowane zabezpieczenie 15 KV ESD Bity danych: 5, 6, 7, 8; Bity stopu: 1, 1.5, 2 Parzystośd: None, Even, Odd, Space, Mark; Prędkośd: 50 bps do Kbps Kontrolki LED, klawiatura, wejścia-wyjścia ISSRRP szczegółowy projekt techniczny strona 5

41 Sygnalizacja LED Gotowośd systemu x 1, użytkownika x 1, zasilanie x 1, modem GSM x 2 Sygnalizacja Ethernet LED link, LED 100Mbit (zintegrowana z gniazdem RJ45) Przełącznik 1 x Switch monostabilny, 1 x reset (dostęp od czoła obudowy), GPIO 8 x DI, 6 x DO lub 8 x DI, 2 x DO, 2 x DOP (wyjścia przekaźnikowe) Gniazdo diagnostyczne 1 x Gniazdo 6-pinowe Zasilanie Napięcie zasilania 12 ~ 36 Vdc (opcjonalnie 12 ~ 48 Vdc zakres telekomunikacyjny) Pobór mocy Bez GSM od 1,5W do 3W typowo 2 W, z GSM od 4W do 10W typowo: 6W Parametry Mechaniczne Wymiary (Szerokośd x Głębokośd x Wysokośd) 35 x 120 x 101 mm Waga 300g max Obudowa ABS, montaż na szynie DIN Warunki pracy i przechowywania Temperatura pracy: -10 ~ 60 C (opcjonalnie: -40 C t o 75 C dla NPE-9XXX-E) wilgotność: 5 ~ 95% RH (bez kondensacji) Temperatura przechowywania: -20 ~ 80 C; (opcjonalni e: -40 C to 85 C dla NPE-9XXX-E) wilgotność: 5 ~ 95% RH (bez kondensacji) Dodatkowe parametry techniczne Wejścia Analogowe 4 x AI: 0..10V DC Modem GSM Trójzakresowy GSM/GPRS 900/1800/1900 MHz Zgodny z GSM phase 2/2+ - Class MHz) - Class 1 MHz) Złącze antenowe: SMA żeoskie Modem GSM/GPRS/EDGE GPRS/EDGE Class 10 max kbps (downlink) Modem GSM/GPRS GPRS Class 10 max kbps (downlink) ISSRRP szczegółowy projekt techniczny strona 6

42 5.3. Hybrydowy układ zasilania Schemat zasilania przedstawiono na rysunku numer 4.0. Wykorzystano alternatywne źródła energii (energię wiatrową oraz energię słoneczną). Połączenie między każdym z paneli solarnych, a skrzynką z blokiem zasilania wykonano kablem LGY 2x4mm 2. Połączenie między turbiną wiatrową, a blokiem zasilania wykonano również kablem LGY 2x4mm Panel Solarny Na każdej ze stacji gdzie występuje alternatywne zasilanie energią zamontowano dwie sztuki paneli solarnych firmy SUOYANG ENERGY model SY- 140M na specjalnie do tego przystosowanej konstrukcji. Dzięki zastosowaniu tego rozwiązania udało się wyeliminować potrzebę doprowadzenia do stacji stałego zasilania. Parametry techniczny panela solarnego Maksymalna moc 140W Tolerancja ± 3% Maksymalne napięcie 18V DC Maksymalny Prąd 7.78A Wbudowany bezpiecznik 15A Klasa szczelności IP65 ISSRRP szczegółowy projekt techniczny strona 7

43 Temperatura pracy -40 do Turbina wiatrowa Na konstrukcji zamontowano jedną sztukę turbiny wiatrowej. Dzięki zastosowaniu tego rozwiązania udało się wyeliminować potrzebę doprowadzenia do stacji stałego zasilania. Parametry techniczne turbiny wiatrowej Napięcie generatora 24V DC Maksymalna moc 300W Minimalna prędkość wiatru Potrzebna do rozruchu 1m/s Ilość łopatek turbiny 6 Żywotność 15-20lat Blok zasilania Blok zasilania ma na celu dostarczenie energii elektrycznej do urządzeń pomiarowych. Wykorzystano obudowę firmy Emiter model KS 40x80 W skład bloku zasilania wchodzą dwa akumulatory IBT Technologies BT Ah oraz układ regulujący do ich ładowania przy pomocy paneli solarnych model CML-V2 firmy Phocos. Turbina wiatrowa będzie połączona bezpośrednio z akumulatorami. Parametry techniczne obudowy: Stopień ochrony IP-54 Napięcie przebicia AC 500V Kategoria palności FH 2-7mm Kolor RAL 7035 Parametry techniczne akumulatora: Przewidywana żywotność 8lat Napięcie 12VDC Pojemność (dla 25 C) 100Ah Wymiary (szer. x wys. x gł.) 328mm x 222mm x 172mm ISSRRP szczegółowy projekt techniczny strona 8

44 Waga Rezystancja wewnętrzna Samorozładowywalnie 30.7kg 0.005Ohm (w pełni naładowany przy 25 C) 3% pojemności na miesiąc (przy 25 C) Parametry techniczne kontrolera ładowania: Napięcie nominalne 12 / 24 V, automatyczna detekcja Napięcie doładowania 14,5 / 29,0 V (25oC), 2h Napięcie wyrównawcze 14,8 / 29,6 V (25oC), 2h Napięcie ładowania w normalnym trybie 13,7 / 27,4 V (25oC) Funkcja odłączenia przy niskim napięciu 11,4 11,9 / 22,8 23,8 V kontrolowany stan naładowania 11,0 / 22,0 V kontrolowany przez napięcie Napięcie ponownego podłączenia obciążeń 12,8 / 25,6 V Kompensacja temperaturowa -4 mv/cell*k Max. prąd ładowania z paneli słonecznych 5 / 8 / 10 / 15 / 20 odpowiednio do każdego modelu Max. prąd obciążenia 5 / 8 / 10 / 15 / 20 odpowiednio do każdego modelu Wymiary 80 x 100 x 32 mm (w x h x d) Waga 180gr Max. Przekrój przewodów 16mm2 (AWG #6) Konsumpcja własna 4 ma Zakres temperatury otoczenia -40 do +50oC Stopień ochrony IP Konstrukcje wsporcze. Wykorzystano specjalnie zaprojektowaną dla projektu konstrukcję wsporczą firmy MABO której wykonanie uwzględnia obciążenie wynikające z ciężaru i powierzchni zainstalowanych elementów oraz strefy wiatrowej i wysokości npm. Montaż bloków zasilania, paneli solarnych, turbiny wiatrowej oraz radaru został wykonany na projektowanym słupie. Rysunek numer 5.0 przedstawia widok konstrukcji z elementami systemu wraz z naniesionymi wysokościami od poziomu gruntu dla poszczególnych elementów systemu. ISSRRP szczegółowy projekt techniczny strona 9

45 IMAGE SENSING SYSTEMS EUROPE LIMITED sp. z o. o. Oddział w Polsce Kraków, ul. Czerwonego Prądnika 6 Tel: Fax: PROJEKT POWYKONAWCZY część techniczna Inteligentny System Sterowania Ruchem Regionu Podhalańskiego Odcinek DK7 SPRD1 kilometraż 728/6+2m KRAKÓW, styczeń 2013 r. ISSRRP projekt powykonawczy strona tytułowa

46 IMAGE SENSING SYSTEMS EUROPE LIMITED sp. z o. o. Oddział w Polsce Kraków, ul. Czerwonego Prądnika 6 Tel: Fax: Inteligentny System Sterowania Ruchem Regionu Podhalańskiego DK7-SPRD1 kilometraż 728/6+2m Region podhalański Zarząd Dróg Wojewódzkich w Krakowie. Ul. Głowackiego 56, Kraków Wykaz certyfikatów 1. Deklaracja Zgodności NR 3584/2011 MABO 2. Certyfikat Zgodności NR Z/12/17/03 EMITER 3. Deklaracja Zgodności Nr 010/2011 Zuzanna 4. Deklaracja Zgodności NR 085/11 Image Sensing Systems 5. Deklaracja Zgodności Techbase 6. Deklaracja Zgodności Phocos 7. Certyfikat Zgodności NR 0433/IN-IST-10 Yangzhou Shenzhou 8. Certyfikat Zgodności NR BST Y-1EC-1 Shenzhen Suoyang 9. Deklaracja Zgodności IBT Technologies KRAKÓW, styczeń 2013 r. ISSRRP projekt powykonawczy wykaz certyfikatów
