CZYM JEST KARTA GRAFICZNA.
|
|
- Artur Orzechowski
- 7 lat temu
- Przeglądów:
Transkrypt
1 Karty Graficzne
2 CZYM JEST KARTA GRAFICZNA. Karta graficzna jest kartą rozszerzeń, umiejscawianą na płycie głównej poprzez gniazdo PCI lub AGP, która odpowiada w komputerze za obraz wyświetlany przez monitor. Karty graficzne różnią się między sobą szybkością pracy, wielkością pamięci RAM, wyświetlaną rozdzielczością obrazu, liczba dostępnych kolorów oraz częstotliwością odświeżania obrazu.
3 HISTORIA 1975, kiedy to firma IBM rozpoczęła sprzedaż swojego pierwszego komputera osobistego, IBM 5100.

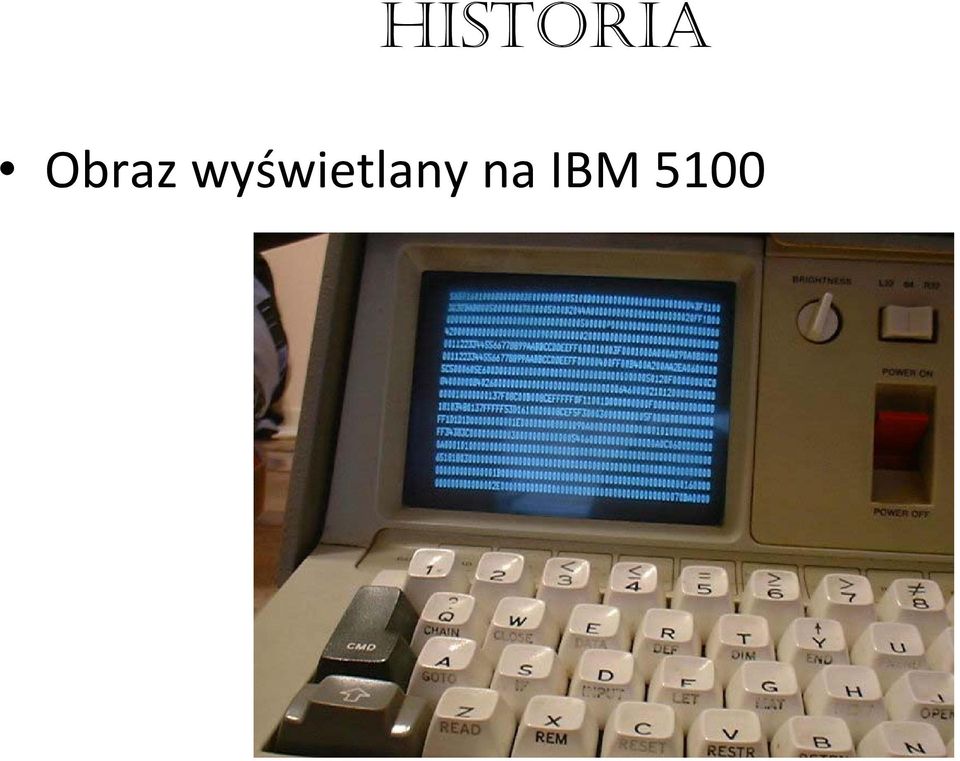

4 HISTORIA Obraz wyświetlany na IBM 5100

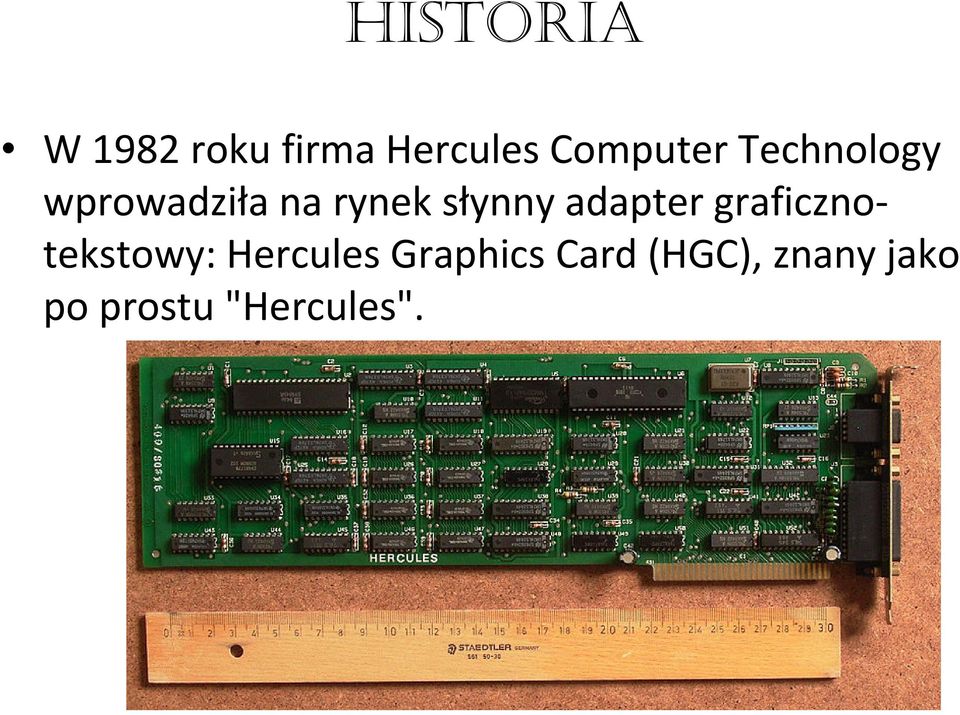

5 HISTORIA W 1982 roku firma Hercules Computer Technology wprowadziła na rynek słynny adapter graficznotekstowy: Hercules Graphics Card (HGC), znany jako po prostu "Hercules".
6 HISTORIA karta CGA (ang. Color Graphics Adapter).
7 HISTORIA W trybie kolorowym dostępne jest 16 kolorów tekstu i 8 kolorów tła. Taki zestaw kolorów wynika z formatu bajtu atrybutu wyświetlanych znaków. Na informację o kolorze tekstu w kodzie atrybutu przeznaczono cztery bity: bit O kolor niebieski (B); bit 1 kolor zielony (G); bit 2 kolor czerwony (R); bit 3 rozjaśnienie (I).

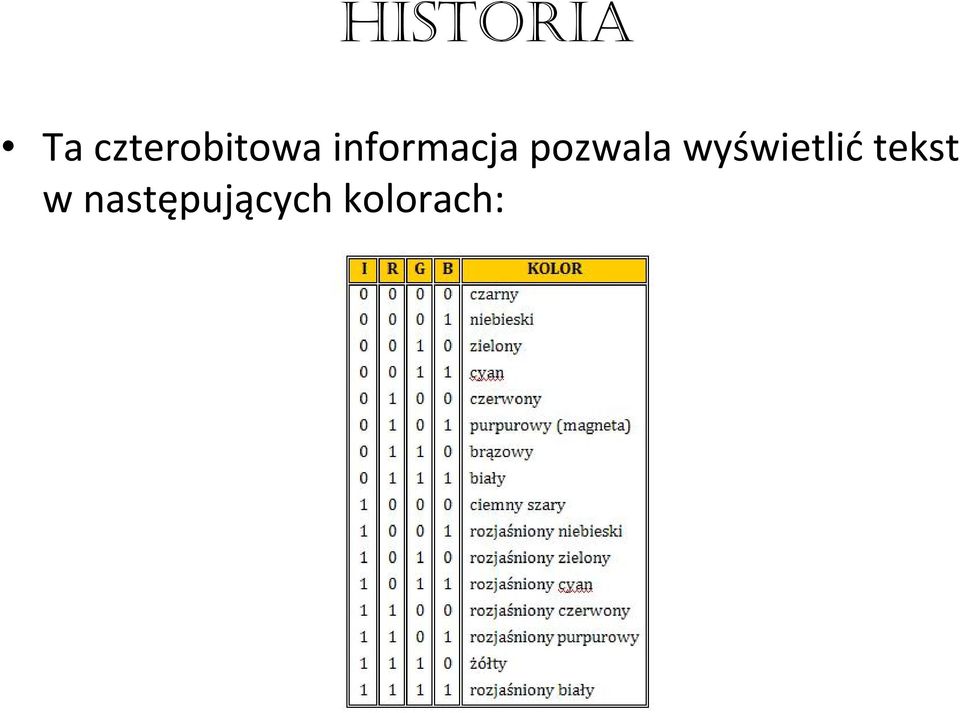

8 HISTORIA Ta czterobitowa informacja pozwala wyświetlić tekst w następujących kolorach:

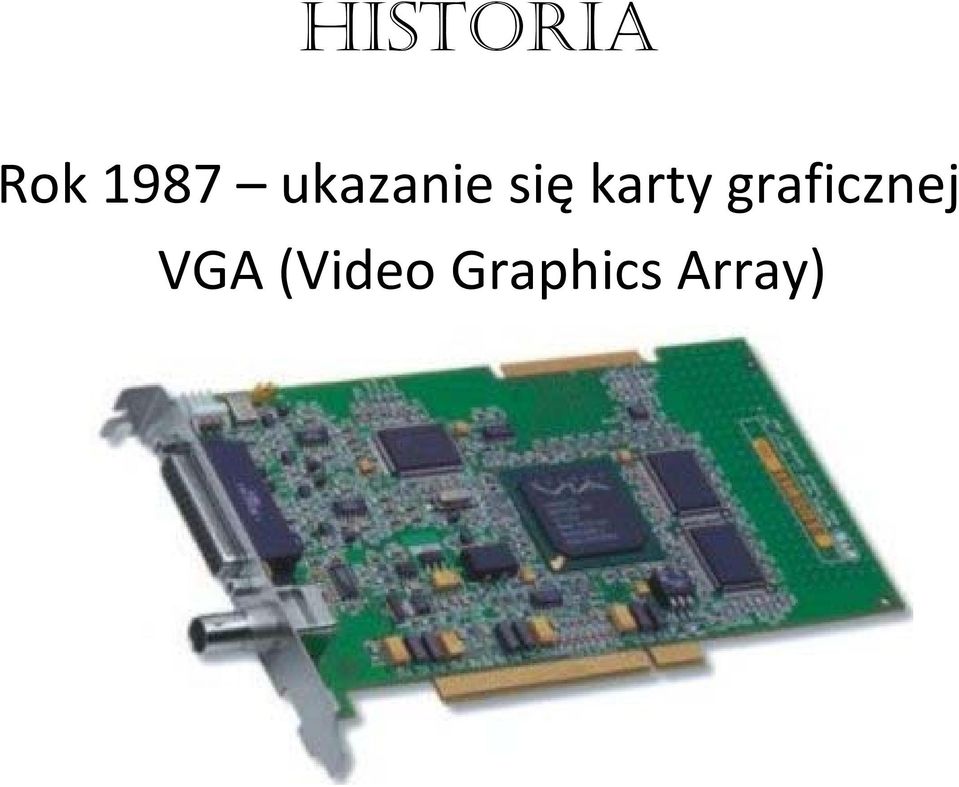

9 HISTORIA Rok 1987 ukazanie się karty graficznej VGA (Video Graphics Array)
10 Zasada działania VGA HISTORIA

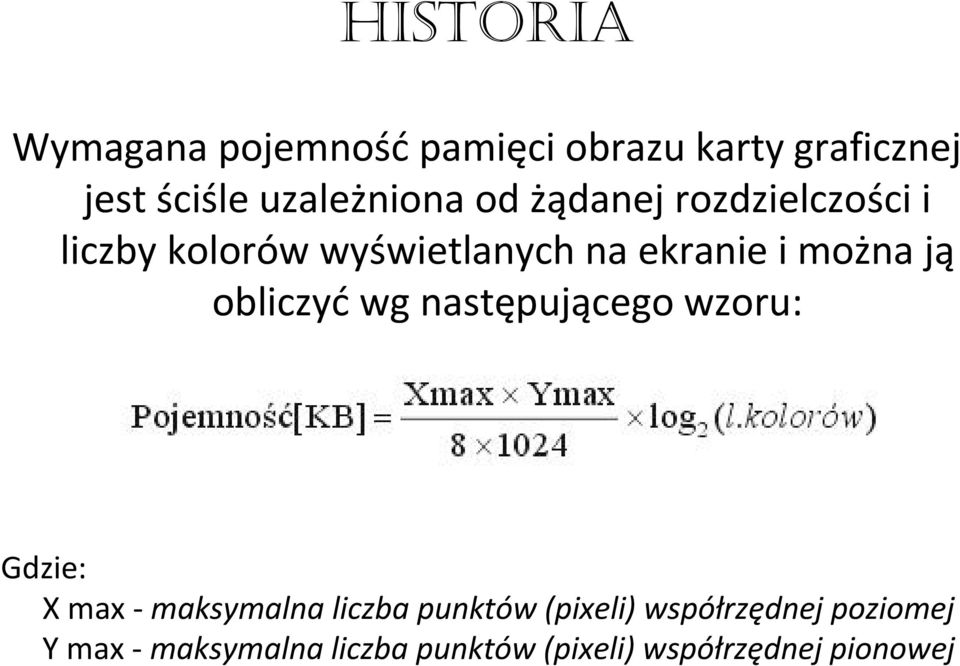

11 HISTORIA Wymagana pojemność pamięci obrazu karty graficznej jest ściśle uzależniona od żądanej rozdzielczości i liczby kolorów wyświetlanych na ekranie i można ją obliczyć wg następującego wzoru: Gdzie: X max maksymalna liczba punktów (pixeli) współrzędnej poziomej Y max maksymalna liczba punktów (pixeli) współrzędnej pionowej
12 HISTORIA W roku 1989 amerykańska organizacja Video Electronic Standard Association ustanowiła pewien standard na sterowniki SuperVGA, zwany od skrótu nazwy organizacji standardem VESA
13 HISTORIA 1993 roku na rynku pojawiła się firma NVIDIA. W 1995 roku zaprezentowała swój pierwszy procesor, NV1, który do palety funkcji 3D dołączył także możliwość sprzętowego nakładania tekstur. Pierwsza karta oparta o NV1, Diamond Edge 3D, była naprawdę ciekawym produktem.
14 HISTORIA Pierwszy tani układ graficzny 2D/3D, ViRGE ukazał się pod koniec 1995 roku.
15 HISTORIA Na początku 1997 firma NVIDIA, o której wówczas nadal było cicho, zaprezentowała układ RIVA 128 (Realtime Interactive Video and Animation), który zatrząsł rynkiem kart graficznych. Stanowił zintegrowany akcelerator grafiki 2D (zgodny z VGA) oraz trójwymiarowej.
16 HISTORIA W 1998 roku na półki sklepowe trafiły akceleratory 3Dfx Voodoo2, dostępne w dwóch wersjach, z 8 i 12 MB pamięci.
17 HISTORIA Na początku 2000 roku ATI zaprezentowała układ o kodowej nazwie R100 (znany też jako Rage 6)
18 HISTORIA 2001 rok Ati wprowadziła kartę o numerze 8500
19 HISTORIA Na początku 2002 roku NVIDIA wprowadziła czwartą generację GeForce, obejmującą układy GeForce4 Ti 4600, Ti 4400 i Ti 4200.
20 HISTORIA Najnowsze karty graficzne GeForce 8800 GTS Amd Ati Radeon 2900XT
21 BUDOWA KARTY GRAFICZNEJ Uproszczony schemat karty graficznej. 1. Procesor (RAM DAC). 2. Złącze magistrali PCI E, AGP 3. BIOS 4. Pamięć 5. Złącze kompozytowe 6. Złącze S VIDEO 7. Złącze VESA DDC (RS 232)
22 BUDOWA KARTY GRAFICZNEJ
23 RAM-DAC RAM DAC (ang. Random Access Memory Digitalto Analog Converter konwerter danych cyfrowych na analogowe z pamięcią operacyjną o dostępie swobodnym)
24 BIOS Bios (Basic Input Output System) to niewielki program, zapisany w pamięci EPROMu każdej karty graficznej. Jego załadowanie do pamięci RAM i uruchomienie to pierwsze czynności wykonywane przez komputer po włączeniu. Zadaniem Biosu jest sprawdzenie poprawności działania wszystkich elementów tworzący ich układ graficzny i urządzeń peryferyjnych do niej podłączonych, oraz zarządzanie ich pracą.
25 PAMIECI KART GRAFICZNYCH V ram SDRAM DDR SDRAM
26 PRZYKłAD OBLICZANIA CZESTOTLIWOSCI PAMIECI PC 200 (PC 1600) (64 bity * 2 * 100 MHz)/8 = 1,6 GB/s PC 266 (PC 2100) (64 bity * 2 * 133 MHz)/8 = 2,1 GB/s PC 333 (PC 2700) (64 bity * 2 * 166 MHz)/8 = 2,7 GB/s PC 400 (PC 3200) (64 bity * 2 * 200 MHz)/8 = 3,2 GB/s
27 Złącza magistrali - AGP AGP Accelerated Graphics Port (AGP, czasem nazywany Advanced Graphics Port) to rodzaj zmodyfikowanej magistrali PCI opracowanej przez firmę Intel. Jest to 32 bitowa magistrala PCI zoptymalizowana do szybkiego przesyłania dużych ilości danych pomiędzy pamięcią operacyjną a kartą graficzną.
28 Złącza magistrali - AGP Rodzaje złącz magistrali AGP
29 Złącza magistrali - AGP
30 Złącza magistrali PCI-E PCI E (PCI EXPRESS) jest pionową magistralą służącą do podłączania urządzeń do płyty głównej. Zastąpiła ona magistralę PCI oraz AGP. PCI Express stanowi magistralę lokalną typu szeregowego, łączącą dwa punkty (Pointto Point)
31 Złącza magistrali PCI-E
32 Złącza magistrali PCI-E PCI E na płycie głównej
33 Łączenie kart graficznych - SLI SLI jako Scan Line Interlave SLI jako Scalable Link Interface
34 Łączenie kart graficznych - SLI Mostek do połączenia kart w technologii SLI
35 Łączenie kart graficznych - CrossFire CrossFire marketingowa nazwa technologii graficznej opracowanej przez firmę ATI. Alternatywa dla SLI
