1 Opis przedmiotu zamówienia na roboty budowlane Spis treści Spis treści Informacje ogólne Opis przedmiotu zamówienia Zakres zamówienia Wytyczne dla Wykonawcy Wytyczne ogólne Wytyczne w zakresie realizacji robót Strona 1 z 9

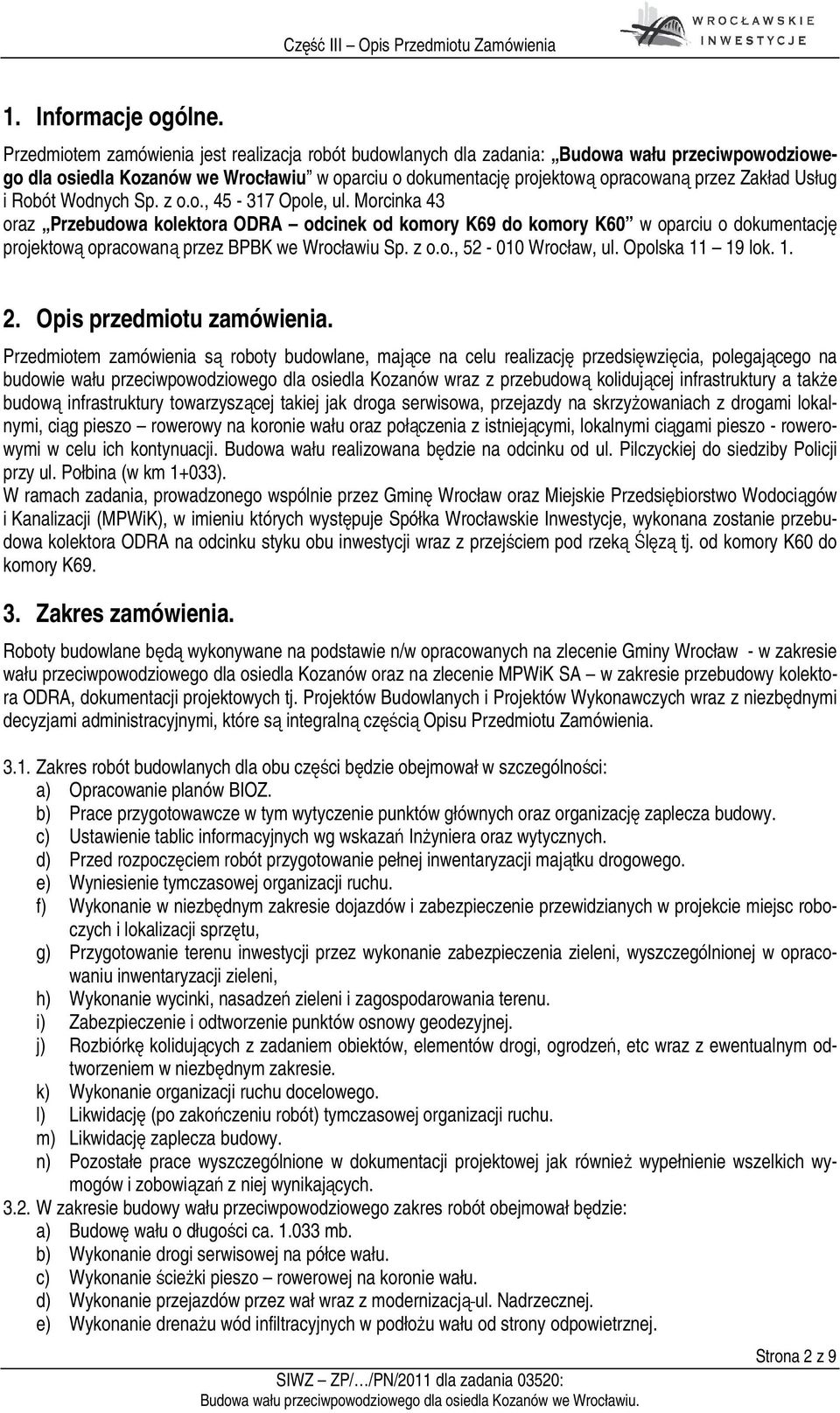

2 1. Informacje ogólne. Przedmiotem zamówienia jest realizacja robót budowlanych dla zadania: Budowa wału przeciwpowodziowego dla osiedla Kozanów we Wrocławiu w oparciu o dokumentację projektową opracowaną przez Zakład Usług i Robót Wodnych Sp. z o.o., Opole, ul. Morcinka 43 oraz Przebudowa kolektora ODRA odcinek od komory K69 do komory K60 w oparciu o dokumentację projektową opracowaną przez BPBK we Wrocławiu Sp. z o.o., Wrocław, ul. Opolska lok Opis przedmiotu zamówienia. Przedmiotem zamówienia są roboty budowlane, mające na celu realizację przedsięwzięcia, polegającego na budowie wału przeciwpowodziowego dla osiedla Kozanów wraz z przebudową kolidującej infrastruktury a także budową infrastruktury towarzyszącej takiej jak droga serwisowa, przejazdy na skrzyżowaniach z drogami lokalnymi, ciąg pieszo rowerowy na koronie wału oraz połączenia z istniejącymi, lokalnymi ciągami pieszo - rowerowymi w celu ich kontynuacji. Budowa wału realizowana będzie na odcinku od ul. Pilczyckiej do siedziby Policji przy ul. Połbina (w km 1+033). W ramach zadania, prowadzonego wspólnie przez Gminę Wrocław oraz Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji (MPWiK), w imieniu których występuje Spółka Wrocławskie Inwestycje, wykonana zostanie przebudowa kolektora ODRA na odcinku styku obu inwestycji wraz z przejściem pod rzeką Ślęzą tj. od komory K60 do komory K Zakres zamówienia. Roboty budowlane będą wykonywane na podstawie n/w opracowanych na zlecenie Gminy Wrocław - w zakresie wału przeciwpowodziowego dla osiedla Kozanów oraz na zlecenie MPWiK SA w zakresie przebudowy kolektora ODRA, dokumentacji projektowych tj. Projektów Budowlanych i Projektów Wykonawczych wraz z niezbędnymi decyzjami administracyjnymi, które są integralną częścią Opisu Przedmiotu Zamówienia Zakres robót budowlanych dla obu części będzie obejmował w szczególności: a) Opracowanie planów BIOZ. b) Prace przygotowawcze w tym wytyczenie punktów głównych oraz organizację zaplecza budowy. c) Ustawienie tablic informacyjnych wg wskazań Inżyniera oraz wytycznych. d) Przed rozpoczęciem robót przygotowanie pełnej inwentaryzacji majątku drogowego. e) Wyniesienie tymczasowej organizacji ruchu. f) Wykonanie w niezbędnym zakresie dojazdów i zabezpieczenie przewidzianych w projekcie miejsc roboczych i lokalizacji sprzętu, g) Przygotowanie terenu inwestycji przez wykonanie zabezpieczenia zieleni, wyszczególnionej w opracowaniu inwentaryzacji zieleni, h) Wykonanie wycinki, nasadzeń zieleni i zagospodarowania terenu. i) Zabezpieczenie i odtworzenie punktów osnowy geodezyjnej. j) Rozbiórkę kolidujących z zadaniem obiektów, elementów drogi, ogrodzeń, etc wraz z ewentualnym odtworzeniem w niezbędnym zakresie. k) Wykonanie organizacji ruchu docelowego. l) Likwidację (po zakończeniu robót) tymczasowej organizacji ruchu. m) Likwidację zaplecza budowy. n) Pozostałe prace wyszczególnione w dokumentacji projektowej jak również wypełnienie wszelkich wymogów i zobowiązań z niej wynikających W zakresie budowy wału przeciwpowodziowego zakres robót obejmował będzie: a) Budowę wału o długości ca mb. b) Wykonanie drogi serwisowej na półce wału. c) Wykonanie ścieżki pieszo rowerowej na koronie wału. d) Wykonanie przejazdów przez wał wraz z modernizacją ul. Nadrzecznej. e) Wykonanie drenażu wód infiltracyjnych w podłożu wału od strony odpowietrznej. Strona 2 z 9

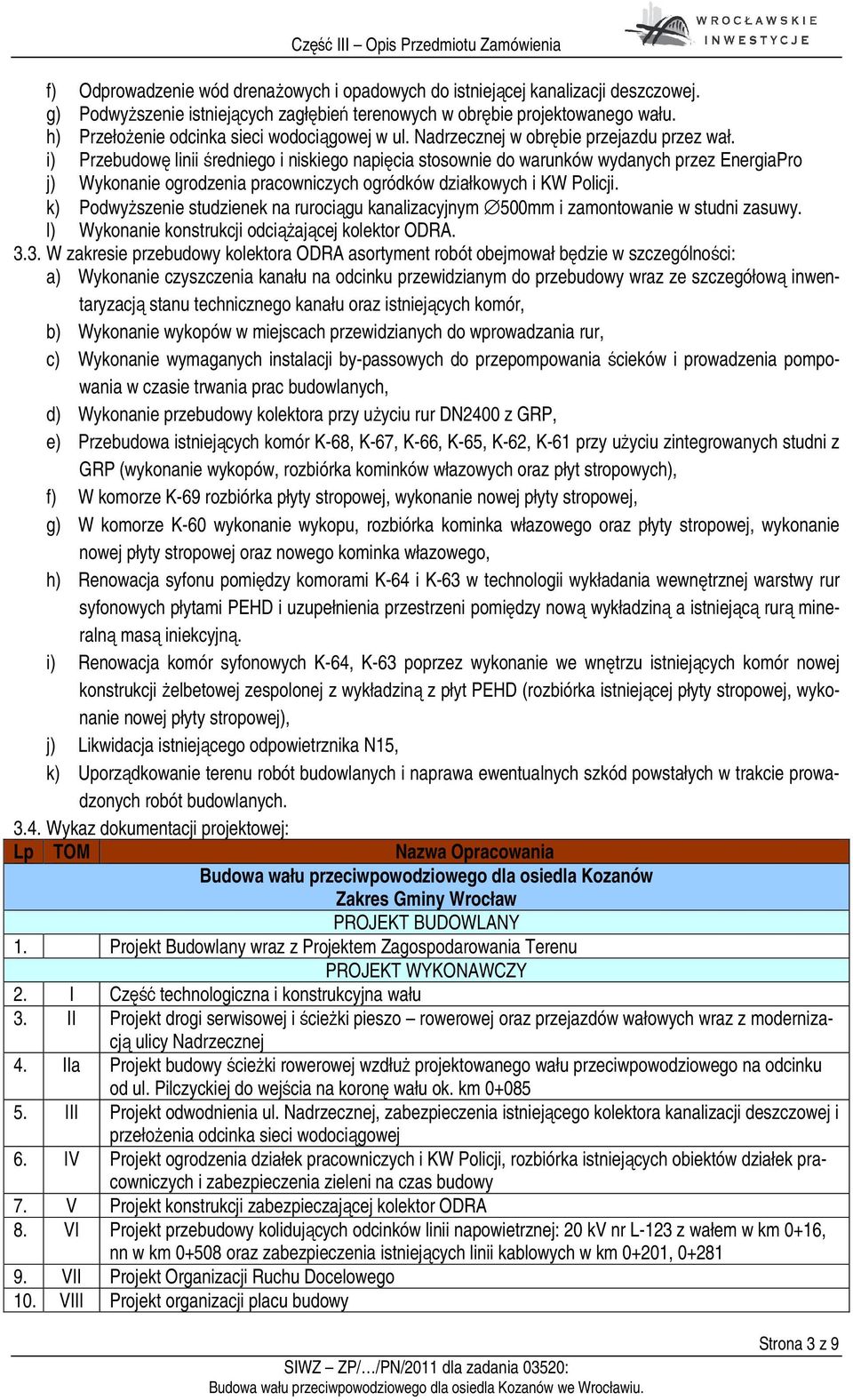

3 f) Odprowadzenie wód drenażowych i opadowych do istniejącej kanalizacji deszczowej. g) Podwyższenie istniejących zagłębień terenowych w obrębie projektowanego wału. h) Przełożenie odcinka sieci wodociągowej w ul. Nadrzecznej w obrębie przejazdu przez wał. i) Przebudowę linii średniego i niskiego napięcia stosownie do warunków wydanych przez EnergiaPro j) Wykonanie ogrodzenia pracowniczych ogródków działkowych i KW Policji. k) Podwyższenie studzienek na rurociągu kanalizacyjnym 500mm i zamontowanie w studni zasuwy. l) Wykonanie konstrukcji odciążającej kolektor ODRA W zakresie przebudowy kolektora ODRA asortyment robót obejmował będzie w szczególności: a) Wykonanie czyszczenia kanału na odcinku przewidzianym do przebudowy wraz ze szczegółową inwentaryzacją stanu technicznego kanału oraz istniejących komór, b) Wykonanie wykopów w miejscach przewidzianych do wprowadzania rur, c) Wykonanie wymaganych instalacji by-passowych do przepompowania ścieków i prowadzenia pompowania w czasie trwania prac budowlanych, d) Wykonanie przebudowy kolektora przy użyciu rur DN2400 z GRP, e) Przebudowa istniejących komór K-68, K-67, K-66, K-65, K-62, K-61 przy użyciu zintegrowanych studni z GRP (wykonanie wykopów, rozbiórka kominków włazowych oraz płyt stropowych), f) W komorze K-69 rozbiórka płyty stropowej, wykonanie nowej płyty stropowej, g) W komorze K-60 wykonanie wykopu, rozbiórka kominka włazowego oraz płyty stropowej, wykonanie nowej płyty stropowej oraz nowego kominka włazowego, h) Renowacja syfonu pomiędzy komorami K-64 i K-63 w technologii wykładania wewnętrznej warstwy rur syfonowych płytami PEHD i uzupełnienia przestrzeni pomiędzy nową wykładziną a istniejącą rurą mineralną masą iniekcyjną. i) Renowacja komór syfonowych K-64, K-63 poprzez wykonanie we wnętrzu istniejących komór nowej konstrukcji żelbetowej zespolonej z wykładziną z płyt PEHD (rozbiórka istniejącej płyty stropowej, wykonanie nowej płyty stropowej), j) Likwidacja istniejącego odpowietrznika N15, k) Uporządkowanie terenu robót budowlanych i naprawa ewentualnych szkód powstałych w trakcie prowadzonych robót budowlanych Wykaz dokumentacji projektowej: Lp TOM Nazwa Opracowania Budowa wału przeciwpowodziowego dla osiedla Kozanów Zakres Gminy Wrocław PROJEKT BUDOWLANY 1. Projekt Budowlany wraz z Projektem Zagospodarowania Terenu PROJEKT WYKONAWCZY 2. I Część technologiczna i konstrukcyjna wału 3. II Projekt drogi serwisowej i ścieżki pieszo rowerowej oraz przejazdów wałowych wraz z modernizacją ulicy Nadrzecznej 4. IIa Projekt budowy ścieżki rowerowej wzdłuż projektowanego wału przeciwpowodziowego na odcinku od ul. Pilczyckiej do wejścia na koronę wału ok. km III Projekt odwodnienia ul. Nadrzecznej, zabezpieczenia istniejącego kolektora kanalizacji deszczowej i przełożenia odcinka sieci wodociągowej 6. IV Projekt ogrodzenia działek pracowniczych i KW Policji, rozbiórka istniejących obiektów działek pracowniczych i zabezpieczenia zieleni na czas budowy 7. V Projekt konstrukcji zabezpieczającej kolektor ODRA 8. VI Projekt przebudowy kolidujących odcinków linii napowietrznej: 20 kv nr L-123 z wałem w km 0+16, nn w km oraz zabezpieczenia istniejących linii kablowych w km 0+201, VII Projekt Organizacji Ruchu Docelowego 10. VIII Projekt organizacji placu budowy Strona 3 z 9

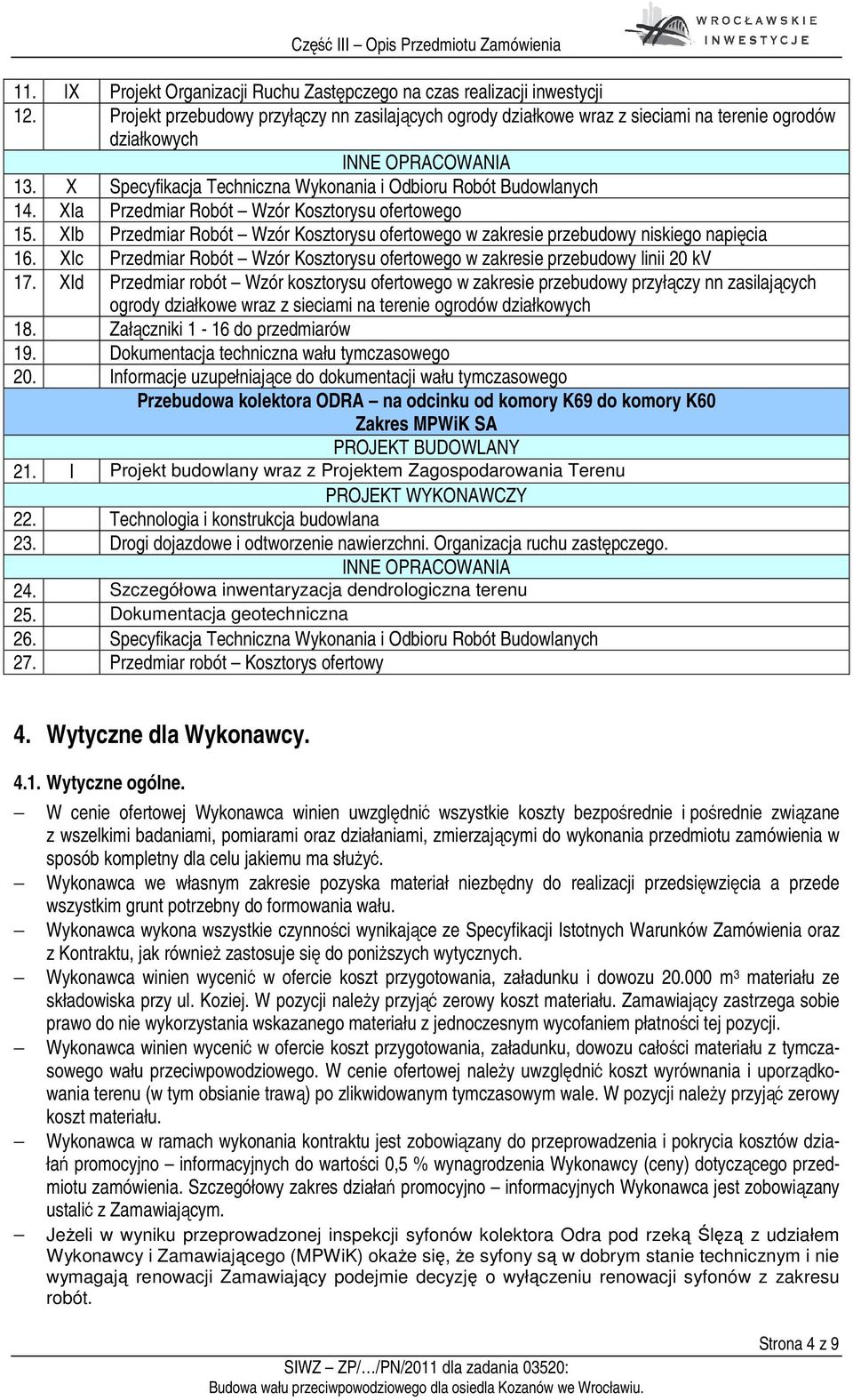

4 11. IX Projekt Organizacji Ruchu Zastępczego na czas realizacji inwestycji 12. Projekt przebudowy przyłączy nn zasilających ogrody działkowe wraz z sieciami na terenie ogrodów działkowych INNE OPRACOWANIA 13. X Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych 14. XIa Przedmiar Robót Wzór Kosztorysu ofertowego 15. XIb Przedmiar Robót Wzór Kosztorysu ofertowego w zakresie przebudowy niskiego napięcia 16. XIc Przedmiar Robót Wzór Kosztorysu ofertowego w zakresie przebudowy linii 20 kv 17. XId Przedmiar robót Wzór kosztorysu ofertowego w zakresie przebudowy przyłączy nn zasilających ogrody działkowe wraz z sieciami na terenie ogrodów działkowych 18. Załączniki 1-16 do przedmiarów 19. Dokumentacja techniczna wału tymczasowego 20. Informacje uzupełniające do dokumentacji wału tymczasowego Przebudowa kolektora ODRA na odcinku od komory K69 do komory K60 Zakres MPWiK SA PROJEKT BUDOWLANY 21. I Projekt budowlany wraz z Projektem Zagospodarowania Terenu PROJEKT WYKONAWCZY 22. Technologia i konstrukcja budowlana 23. Drogi dojazdowe i odtworzenie nawierzchni. Organizacja ruchu zastępczego. INNE OPRACOWANIA 24. Szczegółowa inwentaryzacja dendrologiczna terenu 25. Dokumentacja geotechniczna 26. Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych 27. Przedmiar robót Kosztorys ofertowy 4. Wytyczne dla Wykonawcy Wytyczne ogólne. W cenie ofertowej Wykonawca winien uwzględnić wszystkie koszty bezpośrednie i pośrednie związane z wszelkimi badaniami, pomiarami oraz działaniami, zmierzającymi do wykonania przedmiotu zamówienia w sposób kompletny dla celu jakiemu ma służyć. Wykonawca we własnym zakresie pozyska materiał niezbędny do realizacji przedsięwzięcia a przede wszystkim grunt potrzebny do formowania wału. Wykonawca wykona wszystkie czynności wynikające ze Specyfikacji Istotnych Warunków Zamówienia oraz z Kontraktu, jak również zastosuje się do poniższych wytycznych. Wykonawca winien wycenić w ofercie koszt przygotowania, załadunku i dowozu m 3 materiału ze składowiska przy ul. Koziej. W pozycji należy przyjąć zerowy koszt materiału. Zamawiający zastrzega sobie prawo do nie wykorzystania wskazanego materiału z jednoczesnym wycofaniem płatności tej pozycji. Wykonawca winien wycenić w ofercie koszt przygotowania, załadunku, dowozu całości materiału z tymczasowego wału przeciwpowodziowego. W cenie ofertowej należy uwzględnić koszt wyrównania i uporządkowania terenu (w tym obsianie trawą) po zlikwidowanym tymczasowym wale. W pozycji należy przyjąć zerowy koszt materiału. Wykonawca w ramach wykonania kontraktu jest zobowiązany do przeprowadzenia i pokrycia kosztów działań promocyjno informacyjnych do wartości 0,5 % wynagrodzenia Wykonawcy (ceny) dotyczącego przedmiotu zamówienia. Szczegółowy zakres działań promocyjno informacyjnych Wykonawca jest zobowiązany ustalić z Zamawiającym. Jeżeli w wyniku przeprowadzonej inspekcji syfonów kolektora Odra pod rzeką Ślęzą z udziałem Wykonawcy i Zamawiającego (MPWiK) okaże się, że syfony są w dobrym stanie technicznym i nie wymagają renowacji Zamawiający podejmie decyzję o wyłączeniu renowacji syfonów z zakresu robót. Strona 4 z 9

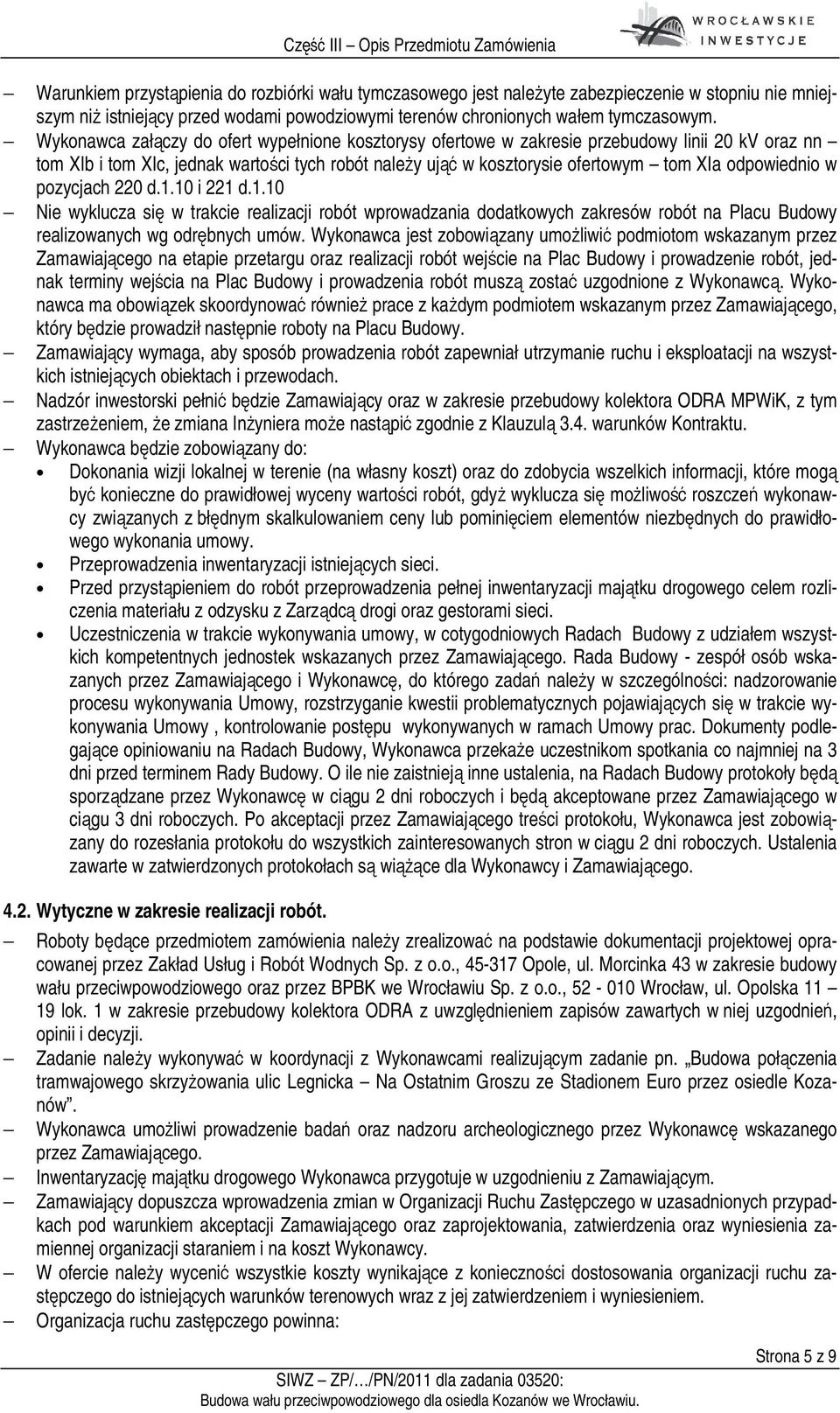

5 Warunkiem przystąpienia do rozbiórki wału tymczasowego jest należyte zabezpieczenie w stopniu nie mniejszym niż istniejący przed wodami powodziowymi terenów chronionych wałem tymczasowym. Wykonawca załączy do ofert wypełnione kosztorysy ofertowe w zakresie przebudowy linii 20 kv oraz nn tom XIb i tom XIc, jednak wartości tych robót należy ująć w kosztorysie ofertowym tom XIa odpowiednio w pozycjach 220 d.1.10 i 221 d.1.10 Nie wyklucza się w trakcie realizacji robót wprowadzania dodatkowych zakresów robót na Placu Budowy realizowanych wg odrębnych umów. Wykonawca jest zobowiązany umożliwić podmiotom wskazanym przez Zamawiającego na etapie przetargu oraz realizacji robót wejście na Plac Budowy i prowadzenie robót, jednak terminy wejścia na Plac Budowy i prowadzenia robót muszą zostać uzgodnione z Wykonawcą. Wykonawca ma obowiązek skoordynować również prace z każdym podmiotem wskazanym przez Zamawiającego, który będzie prowadził następnie roboty na Placu Budowy. Zamawiający wymaga, aby sposób prowadzenia robót zapewniał utrzymanie ruchu i eksploatacji na wszystkich istniejących obiektach i przewodach. Nadzór inwestorski pełnić będzie Zamawiający oraz w zakresie przebudowy kolektora ODRA MPWiK, z tym zastrzeżeniem, że zmiana Inżyniera może nastąpić zgodnie z Klauzulą 3.4. warunków Kontraktu. Wykonawca będzie zobowiązany do: Dokonania wizji lokalnej w terenie (na własny koszt) oraz do zdobycia wszelkich informacji, które mogą być konieczne do prawidłowej wyceny wartości robót, gdyż wyklucza się możliwość roszczeń wykonawcy związanych z błędnym skalkulowaniem ceny lub pominięciem elementów niezbędnych do prawidłowego wykonania umowy. Przeprowadzenia inwentaryzacji istniejących sieci. Przed przystąpieniem do robót przeprowadzenia pełnej inwentaryzacji majątku drogowego celem rozliczenia materiału z odzysku z Zarządcą drogi oraz gestorami sieci. Uczestniczenia w trakcie wykonywania umowy, w cotygodniowych Radach Budowy z udziałem wszystkich kompetentnych jednostek wskazanych przez Zamawiającego. Rada Budowy - zespół osób wskazanych przez Zamawiającego i Wykonawcę, do którego zadań należy w szczególności: nadzorowanie procesu wykonywania Umowy, rozstrzyganie kwestii problematycznych pojawiających się w trakcie wykonywania Umowy, kontrolowanie postępu wykonywanych w ramach Umowy prac. Dokumenty podlegające opiniowaniu na Radach Budowy, Wykonawca przekaże uczestnikom spotkania co najmniej na 3 dni przed terminem Rady Budowy. O ile nie zaistnieją inne ustalenia, na Radach Budowy protokoły będą sporządzane przez Wykonawcę w ciągu 2 dni roboczych i będą akceptowane przez Zamawiającego w ciągu 3 dni roboczych. Po akceptacji przez Zamawiającego treści protokołu, Wykonawca jest zobowiązany do rozesłania protokołu do wszystkich zainteresowanych stron w ciągu 2 dni roboczych. Ustalenia zawarte w zatwierdzonych protokołach są wiążące dla Wykonawcy i Zamawiającego Wytyczne w zakresie realizacji robót. Roboty będące przedmiotem zamówienia należy zrealizować na podstawie dokumentacji projektowej opracowanej przez Zakład Usług i Robót Wodnych Sp. z o.o., Opole, ul. Morcinka 43 w zakresie budowy wału przeciwpowodziowego oraz przez BPBK we Wrocławiu Sp. z o.o., Wrocław, ul. Opolska lok. 1 w zakresie przebudowy kolektora ODRA z uwzględnieniem zapisów zawartych w niej uzgodnień, opinii i decyzji. Zadanie należy wykonywać w koordynacji z Wykonawcami realizującym zadanie pn. Budowa połączenia tramwajowego skrzyżowania ulic Legnicka Na Ostatnim Groszu ze Stadionem Euro przez osiedle Kozanów. Wykonawca umożliwi prowadzenie badań oraz nadzoru archeologicznego przez Wykonawcę wskazanego przez Zamawiającego. Inwentaryzację majątku drogowego Wykonawca przygotuje w uzgodnieniu z Zamawiającym. Zamawiający dopuszcza wprowadzenia zmian w Organizacji Ruchu Zastępczego w uzasadnionych przypadkach pod warunkiem akceptacji Zamawiającego oraz zaprojektowania, zatwierdzenia oraz wyniesienia zamiennej organizacji staraniem i na koszt Wykonawcy. W ofercie należy wycenić wszystkie koszty wynikające z konieczności dostosowania organizacji ruchu zastępczego do istniejących warunków terenowych wraz z jej zatwierdzeniem i wyniesieniem. Organizacja ruchu zastępczego powinna: Strona 5 z 9

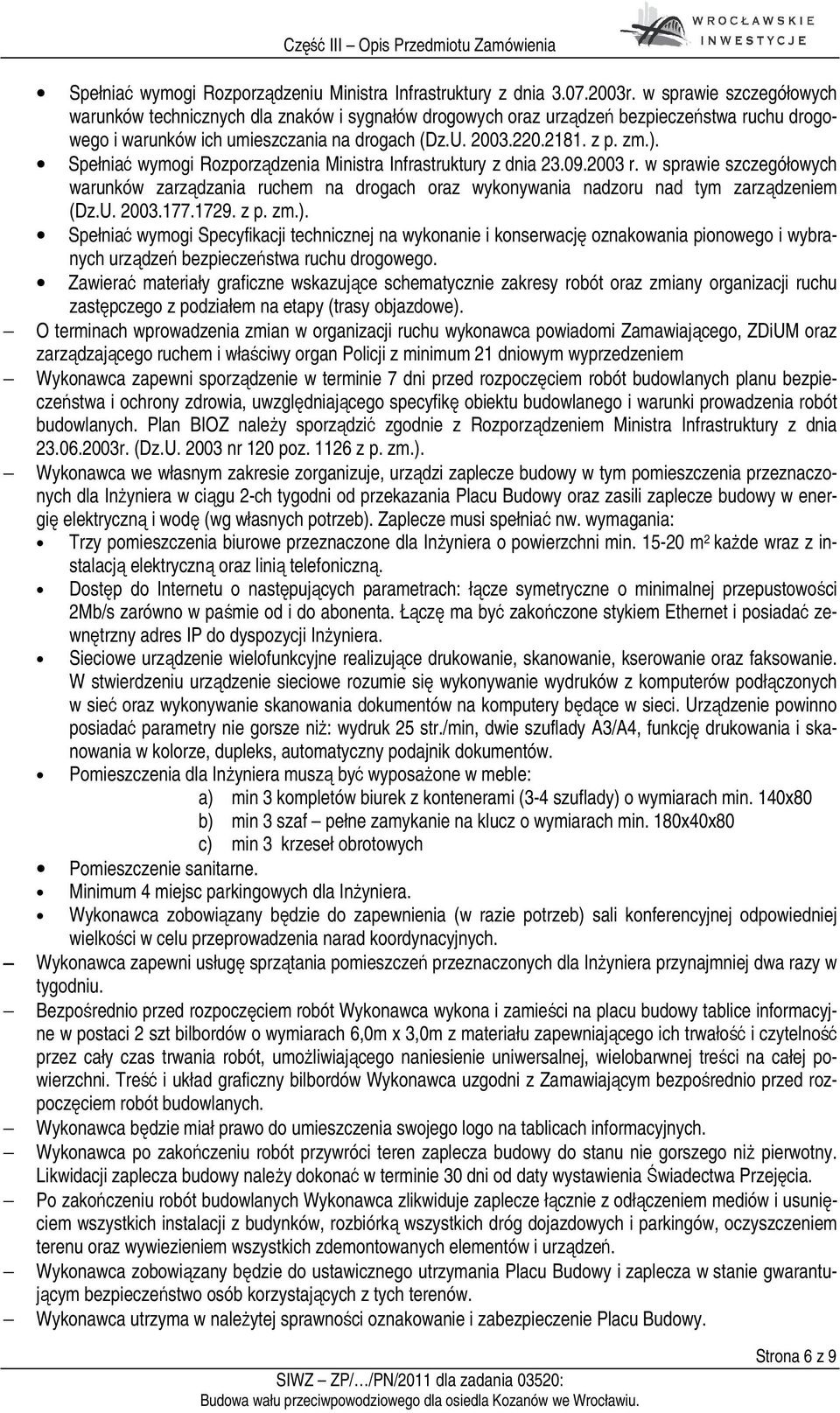

6 Spełniać wymogi Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U z p. zm.). Spełniać wymogi Rozporządzenia Ministra Infrastruktury z dnia r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzeniem (Dz.U z p. zm.). Spełniać wymogi Specyfikacji technicznej na wykonanie i konserwację oznakowania pionowego i wybranych urządzeń bezpieczeństwa ruchu drogowego. Zawierać materiały graficzne wskazujące schematycznie zakresy robót oraz zmiany organizacji ruchu zastępczego z podziałem na etapy (trasy objazdowe). O terminach wprowadzenia zmian w organizacji ruchu wykonawca powiadomi Zamawiającego, ZDiUM oraz zarządzającego ruchem i właściwy organ Policji z minimum 21 dniowym wyprzedzeniem Wykonawca zapewni sporządzenie w terminie 7 dni przed rozpoczęciem robót budowlanych planu bezpieczeństwa i ochrony zdrowia, uwzględniającego specyfikę obiektu budowlanego i warunki prowadzenia robót budowlanych. Plan BIOZ należy sporządzić zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. (Dz.U nr 120 poz z p. zm.). Wykonawca we własnym zakresie zorganizuje, urządzi zaplecze budowy w tym pomieszczenia przeznaczonych dla Inżyniera w ciągu 2-ch tygodni od przekazania Placu Budowy oraz zasili zaplecze budowy w energię elektryczną i wodę (wg własnych potrzeb). Zaplecze musi spełniać nw. wymagania: Trzy pomieszczenia biurowe przeznaczone dla Inżyniera o powierzchni min m 2 każde wraz z instalacją elektryczną oraz linią telefoniczną. Dostęp do Internetu o następujących parametrach: łącze symetryczne o minimalnej przepustowości 2Mb/s zarówno w paśmie od i do abonenta. Łączę ma być zakończone stykiem Ethernet i posiadać zewnętrzny adres IP do dyspozycji Inżyniera. Sieciowe urządzenie wielofunkcyjne realizujące drukowanie, skanowanie, kserowanie oraz faksowanie. W stwierdzeniu urządzenie sieciowe rozumie się wykonywanie wydruków z komputerów podłączonych w sieć oraz wykonywanie skanowania dokumentów na komputery będące w sieci. Urządzenie powinno posiadać parametry nie gorsze niż: wydruk 25 str./min, dwie szuflady A3/A4, funkcję drukowania i skanowania w kolorze, dupleks, automatyczny podajnik dokumentów. Pomieszczenia dla Inżyniera muszą być wyposażone w meble: a) min 3 kompletów biurek z kontenerami (3-4 szuflady) o wymiarach min. 140x80 b) min 3 szaf pełne zamykanie na klucz o wymiarach min. 180x40x80 c) min 3 krzeseł obrotowych Pomieszczenie sanitarne. Minimum 4 miejsc parkingowych dla Inżyniera. Wykonawca zobowiązany będzie do zapewnienia (w razie potrzeb) sali konferencyjnej odpowiedniej wielkości w celu przeprowadzenia narad koordynacyjnych. Wykonawca zapewni usługę sprzątania pomieszczeń przeznaczonych dla Inżyniera przynajmniej dwa razy w tygodniu. Bezpośrednio przed rozpoczęciem robót Wykonawca wykona i zamieści na placu budowy tablice informacyjne w postaci 2 szt bilbordów o wymiarach 6,0m x 3,0m z materiału zapewniającego ich trwałość i czytelność przez cały czas trwania robót, umożliwiającego naniesienie uniwersalnej, wielobarwnej treści na całej powierzchni. Treść i układ graficzny bilbordów Wykonawca uzgodni z Zamawiającym bezpośrednio przed rozpoczęciem robót budowlanych. Wykonawca będzie miał prawo do umieszczenia swojego logo na tablicach informacyjnych. Wykonawca po zakończeniu robót przywróci teren zaplecza budowy do stanu nie gorszego niż pierwotny. Likwidacji zaplecza budowy należy dokonać w terminie 30 dni od daty wystawienia Świadectwa Przejęcia. Po zakończeniu robót budowlanych Wykonawca zlikwiduje zaplecze łącznie z odłączeniem mediów i usunięciem wszystkich instalacji z budynków, rozbiórką wszystkich dróg dojazdowych i parkingów, oczyszczeniem terenu oraz wywiezieniem wszystkich zdemontowanych elementów i urządzeń. Wykonawca zobowiązany będzie do ustawicznego utrzymania Placu Budowy i zaplecza w stanie gwarantującym bezpieczeństwo osób korzystających z tych terenów. Wykonawca utrzyma w należytej sprawności oznakowanie i zabezpieczenie Placu Budowy. Strona 6 z 9

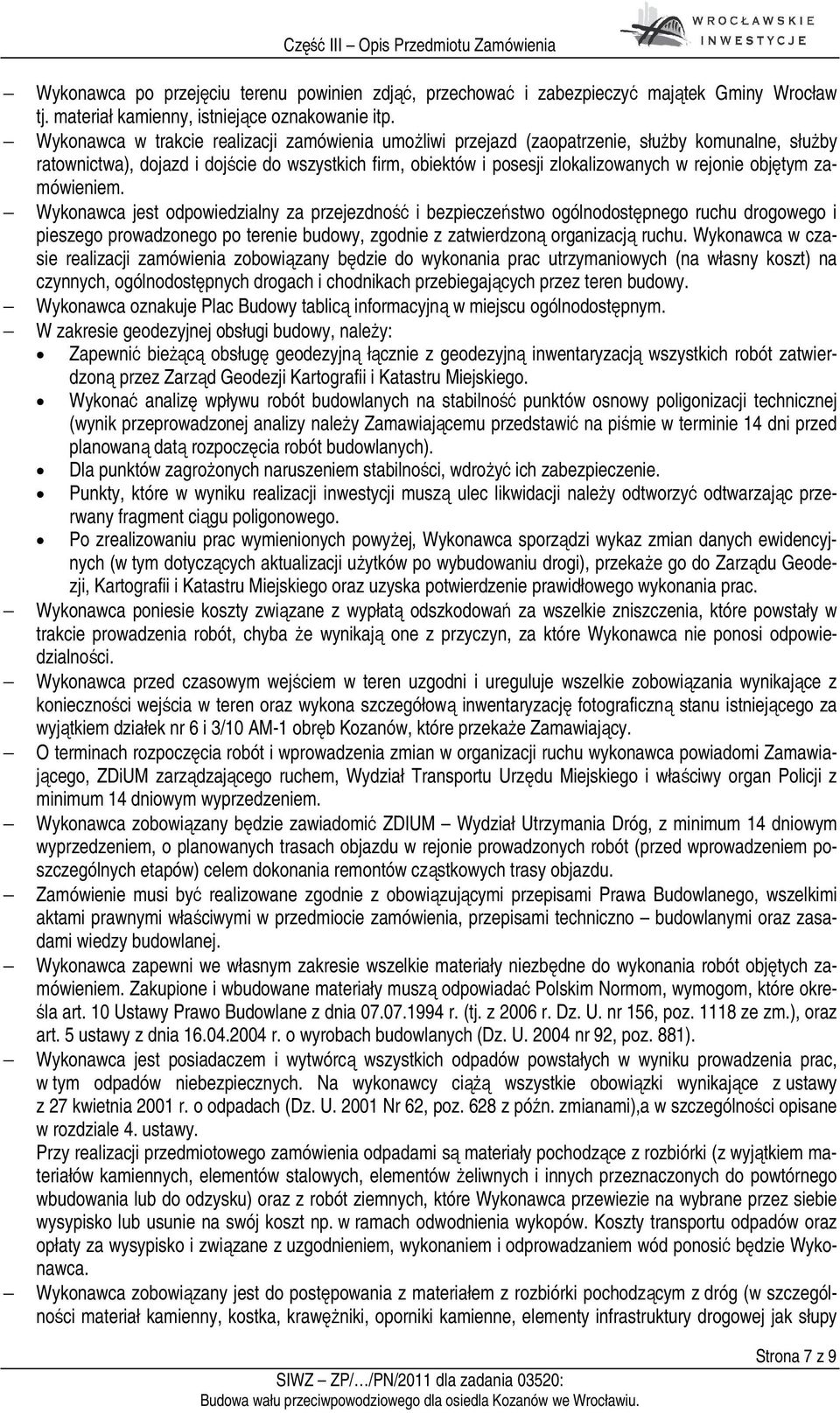

7 Wykonawca po przejęciu terenu powinien zdjąć, przechować i zabezpieczyć majątek Gminy Wrocław tj. materiał kamienny, istniejące oznakowanie itp. Wykonawca w trakcie realizacji zamówienia umożliwi przejazd (zaopatrzenie, służby komunalne, służby ratownictwa), dojazd i dojście do wszystkich firm, obiektów i posesji zlokalizowanych w rejonie objętym zamówieniem. Wykonawca jest odpowiedzialny za przejezdność i bezpieczeństwo ogólnodostępnego ruchu drogowego i pieszego prowadzonego po terenie budowy, zgodnie z zatwierdzoną organizacją ruchu. Wykonawca w czasie realizacji zamówienia zobowiązany będzie do wykonania prac utrzymaniowych (na własny koszt) na czynnych, ogólnodostępnych drogach i chodnikach przebiegających przez teren budowy. Wykonawca oznakuje Plac Budowy tablicą informacyjną w miejscu ogólnodostępnym. W zakresie geodezyjnej obsługi budowy, należy: Zapewnić bieżącą obsługę geodezyjną łącznie z geodezyjną inwentaryzacją wszystkich robót zatwierdzoną przez Zarząd Geodezji Kartografii i Katastru Miejskiego. Wykonać analizę wpływu robót budowlanych na stabilność punktów osnowy poligonizacji technicznej (wynik przeprowadzonej analizy należy Zamawiającemu przedstawić na piśmie w terminie 14 dni przed planowaną datą rozpoczęcia robót budowlanych). Dla punktów zagrożonych naruszeniem stabilności, wdrożyć ich zabezpieczenie. Punkty, które w wyniku realizacji inwestycji muszą ulec likwidacji należy odtworzyć odtwarzając przerwany fragment ciągu poligonowego. Po zrealizowaniu prac wymienionych powyżej, Wykonawca sporządzi wykaz zmian danych ewidencyjnych (w tym dotyczących aktualizacji użytków po wybudowaniu drogi), przekaże go do Zarządu Geodezji, Kartografii i Katastru Miejskiego oraz uzyska potwierdzenie prawidłowego wykonania prac. Wykonawca poniesie koszty związane z wypłatą odszkodowań za wszelkie zniszczenia, które powstały w trakcie prowadzenia robót, chyba że wynikają one z przyczyn, za które Wykonawca nie ponosi odpowiedzialności. Wykonawca przed czasowym wejściem w teren uzgodni i ureguluje wszelkie zobowiązania wynikające z konieczności wejścia w teren oraz wykona szczegółową inwentaryzację fotograficzną stanu istniejącego za wyjątkiem działek nr 6 i 3/10 AM-1 obręb Kozanów, które przekaże Zamawiający. O terminach rozpoczęcia robót i wprowadzenia zmian w organizacji ruchu wykonawca powiadomi Zamawiającego, ZDiUM zarządzającego ruchem, Wydział Transportu Urzędu Miejskiego i właściwy organ Policji z minimum 14 dniowym wyprzedzeniem. Wykonawca zobowiązany będzie zawiadomić ZDIUM Wydział Utrzymania Dróg, z minimum 14 dniowym wyprzedzeniem, o planowanych trasach objazdu w rejonie prowadzonych robót (przed wprowadzeniem poszczególnych etapów) celem dokonania remontów cząstkowych trasy objazdu. Zamówienie musi być realizowane zgodnie z obowiązującymi przepisami Prawa Budowlanego, wszelkimi aktami prawnymi właściwymi w przedmiocie zamówienia, przepisami techniczno budowlanymi oraz zasadami wiedzy budowlanej. Wykonawca zapewni we własnym zakresie wszelkie materiały niezbędne do wykonania robót objętych zamówieniem. Zakupione i wbudowane materiały muszą odpowiadać Polskim Normom, wymogom, które określa art. 10 Ustawy Prawo Budowlane z dnia r. (tj. z 2006 r. Dz. U. nr 156, poz ze zm.), oraz art. 5 ustawy z dnia r. o wyrobach budowlanych (Dz. U nr 92, poz. 881). Wykonawca jest posiadaczem i wytwórcą wszystkich odpadów powstałych w wyniku prowadzenia prac, w tym odpadów niebezpiecznych. Na wykonawcy ciążą wszystkie obowiązki wynikające z ustawy z 27 kwietnia 2001 r. o odpadach (Dz. U Nr 62, poz. 628 z późn. zmianami),a w szczególności opisane w rozdziale 4. ustawy. Przy realizacji przedmiotowego zamówienia odpadami są materiały pochodzące z rozbiórki (z wyjątkiem materiałów kamiennych, elementów stalowych, elementów żeliwnych i innych przeznaczonych do powtórnego wbudowania lub do odzysku) oraz z robót ziemnych, które Wykonawca przewiezie na wybrane przez siebie wysypisko lub usunie na swój koszt np. w ramach odwodnienia wykopów. Koszty transportu odpadów oraz opłaty za wysypisko i związane z uzgodnieniem, wykonaniem i odprowadzaniem wód ponosić będzie Wykonawca. Wykonawca zobowiązany jest do postępowania z materiałem z rozbiórki pochodzącym z dróg (w szczególności materiał kamienny, kostka, krawężniki, oporniki kamienne, elementy infrastruktury drogowej jak słupy Strona 7 z 9

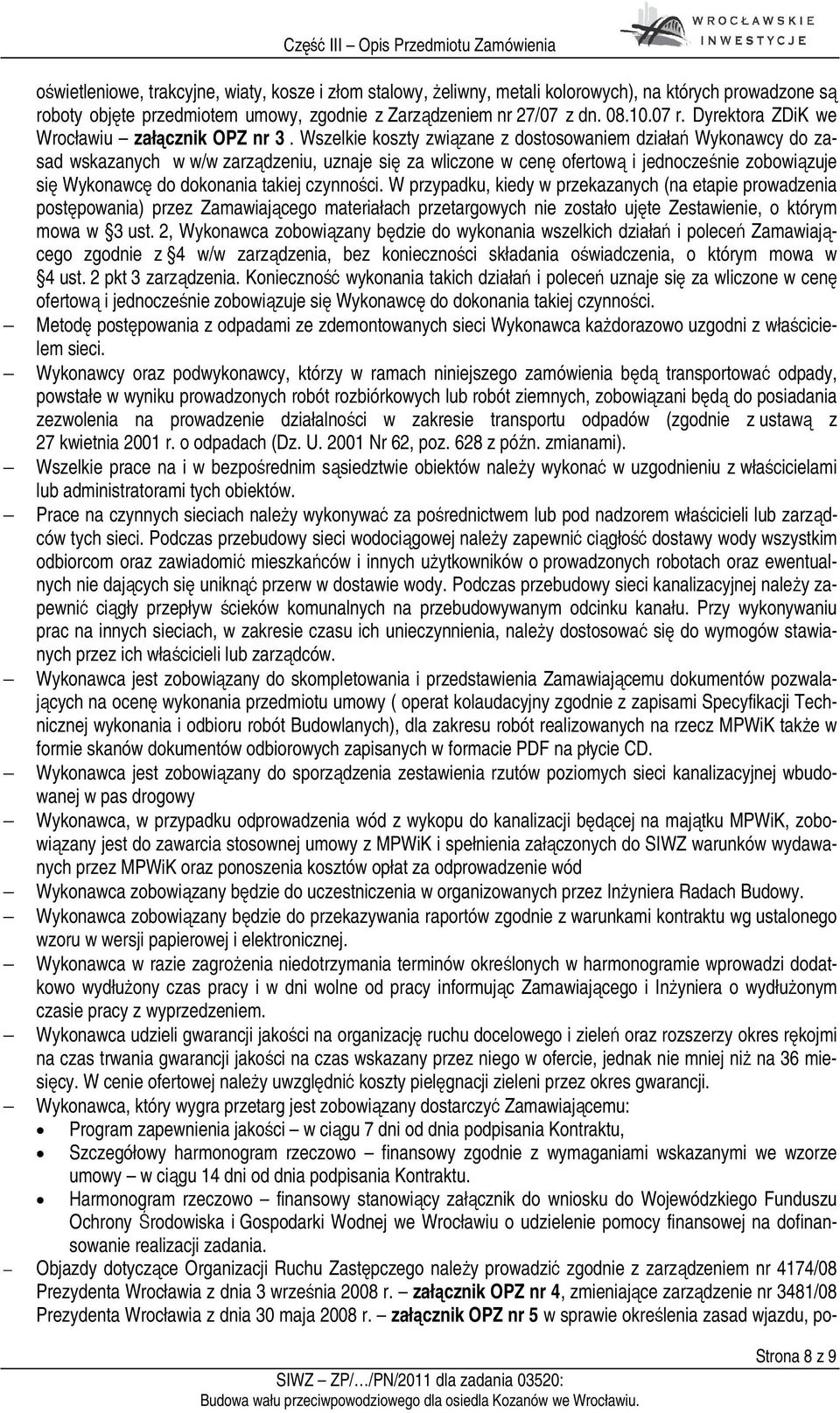

8 oświetleniowe, trakcyjne, wiaty, kosze i złom stalowy, żeliwny, metali kolorowych), na których prowadzone są roboty objęte przedmiotem umowy, zgodnie z Zarządzeniem nr 27/07 z dn r. Dyrektora ZDiK we Wrocławiu załącznik OPZ nr 3. Wszelkie koszty związane z dostosowaniem działań Wykonawcy do zasad wskazanych w w/w zarządzeniu, uznaje się za wliczone w cenę ofertową i jednocześnie zobowiązuje się Wykonawcę do dokonania takiej czynności. W przypadku, kiedy w przekazanych (na etapie prowadzenia postępowania) przez Zamawiającego materiałach przetargowych nie zostało ujęte Zestawienie, o którym mowa w 3 ust. 2, Wykonawca zobowiązany będzie do wykonania wszelkich działań i poleceń Zamawiającego zgodnie z 4 w/w zarządzenia, bez konieczności składania oświadczenia, o którym mowa w 4 ust. 2 pkt 3 zarządzenia. Konieczność wykonania takich działań i poleceń uznaje się za wliczone w cenę ofertową i jednocześnie zobowiązuje się Wykonawcę do dokonania takiej czynności. Metodę postępowania z odpadami ze zdemontowanych sieci Wykonawca każdorazowo uzgodni z właścicielem sieci. Wykonawcy oraz podwykonawcy, którzy w ramach niniejszego zamówienia będą transportować odpady, powstałe w wyniku prowadzonych robót rozbiórkowych lub robót ziemnych, zobowiązani będą do posiadania zezwolenia na prowadzenie działalności w zakresie transportu odpadów (zgodnie z ustawą z 27 kwietnia 2001 r. o odpadach (Dz. U Nr 62, poz. 628 z późn. zmianami). Wszelkie prace na i w bezpośrednim sąsiedztwie obiektów należy wykonać w uzgodnieniu z właścicielami lub administratorami tych obiektów. Prace na czynnych sieciach należy wykonywać za pośrednictwem lub pod nadzorem właścicieli lub zarządców tych sieci. Podczas przebudowy sieci wodociągowej należy zapewnić ciągłość dostawy wody wszystkim odbiorcom oraz zawiadomić mieszkańców i innych użytkowników o prowadzonych robotach oraz ewentualnych nie dających się uniknąć przerw w dostawie wody. Podczas przebudowy sieci kanalizacyjnej należy zapewnić ciągły przepływ ścieków komunalnych na przebudowywanym odcinku kanału. Przy wykonywaniu prac na innych sieciach, w zakresie czasu ich unieczynnienia, należy dostosować się do wymogów stawianych przez ich właścicieli lub zarządców. Wykonawca jest zobowiązany do skompletowania i przedstawienia Zamawiającemu dokumentów pozwalających na ocenę wykonania przedmiotu umowy ( operat kolaudacyjny zgodnie z zapisami Specyfikacji Technicznej wykonania i odbioru robót Budowlanych), dla zakresu robót realizowanych na rzecz MPWiK także w formie skanów dokumentów odbiorowych zapisanych w formacie PDF na płycie CD. Wykonawca jest zobowiązany do sporządzenia zestawienia rzutów poziomych sieci kanalizacyjnej wbudowanej w pas drogowy Wykonawca, w przypadku odprowadzenia wód z wykopu do kanalizacji będącej na majątku MPWiK, zobowiązany jest do zawarcia stosownej umowy z MPWiK i spełnienia załączonych do SIWZ warunków wydawanych przez MPWiK oraz ponoszenia kosztów opłat za odprowadzenie wód Wykonawca zobowiązany będzie do uczestniczenia w organizowanych przez Inżyniera Radach Budowy. Wykonawca zobowiązany będzie do przekazywania raportów zgodnie z warunkami kontraktu wg ustalonego wzoru w wersji papierowej i elektronicznej. Wykonawca w razie zagrożenia niedotrzymania terminów określonych w harmonogramie wprowadzi dodatkowo wydłużony czas pracy i w dni wolne od pracy informując Zamawiającego i Inżyniera o wydłużonym czasie pracy z wyprzedzeniem. Wykonawca udzieli gwarancji jakości na organizację ruchu docelowego i zieleń oraz rozszerzy okres rękojmi na czas trwania gwarancji jakości na czas wskazany przez niego w ofercie, jednak nie mniej niż na 36 miesięcy. W cenie ofertowej należy uwzględnić koszty pielęgnacji zieleni przez okres gwarancji. Wykonawca, który wygra przetarg jest zobowiązany dostarczyć Zamawiającemu: Program zapewnienia jakości w ciągu 7 dni od dnia podpisania Kontraktu, Szczegółowy harmonogram rzeczowo finansowy zgodnie z wymaganiami wskazanymi we wzorze umowy w ciągu 14 dni od dnia podpisania Kontraktu. Harmonogram rzeczowo finansowy stanowiący załącznik do wniosku do Wojewódzkiego Funduszu Ochrony Środowiska i Gospodarki Wodnej we Wrocławiu o udzielenie pomocy finansowej na dofinansowanie realizacji zadania. Objazdy dotyczące Organizacji Ruchu Zastępczego należy prowadzić zgodnie z zarządzeniem nr 4174/08 Prezydenta Wrocławia z dnia 3 września 2008 r. załącznik OPZ nr 4, zmieniające zarządzenie nr 3481/08 Prezydenta Wrocławia z dnia 30 maja 2008 r. załącznik OPZ nr 5 w sprawie określenia zasad wjazdu, po- Strona 8 z 9

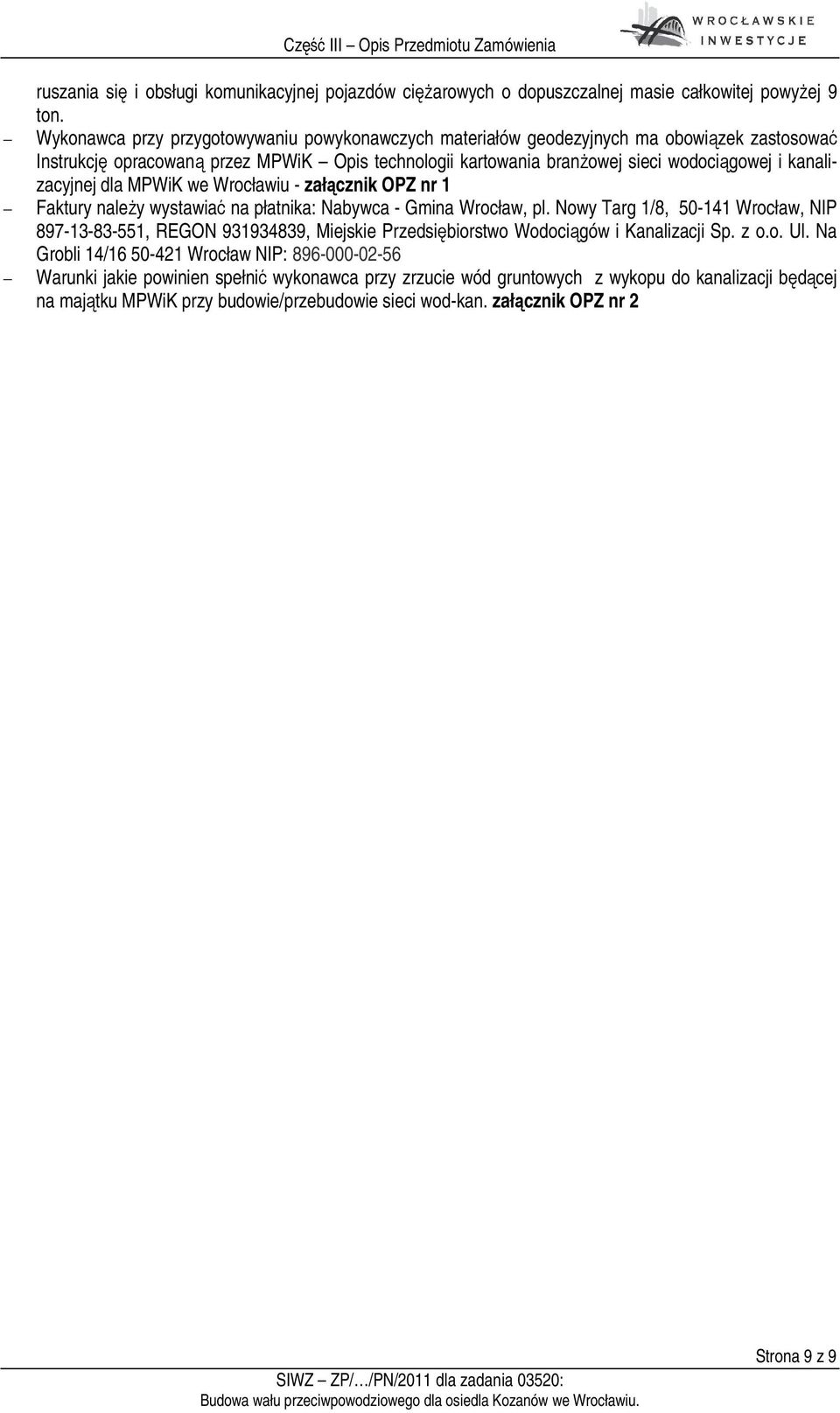

9 ruszania się i obsługi komunikacyjnej pojazdów ciężarowych o dopuszczalnej masie całkowitej powyżej 9 ton. Wykonawca przy przygotowywaniu powykonawczych materiałów geodezyjnych ma obowiązek zastosować Instrukcję opracowaną przez MPWiK Opis technologii kartowania branżowej sieci wodociągowej i kanalizacyjnej dla MPWiK we Wrocławiu - załącznik OPZ nr 1 Faktury należy wystawiać na płatnika: Nabywca - Gmina Wrocław, pl. Nowy Targ 1/8, Wrocław, NIP , REGON , Miejskie Przedsiębiorstwo Wodociągów i Kanalizacji Sp. z o.o. Ul. Na Grobli 14/ Wrocław NIP: Warunki jakie powinien spełnić wykonawca przy zrzucie wód gruntowych z wykopu do kanalizacji będącej na majątku MPWiK przy budowie/przebudowie sieci wod-kan. załącznik OPZ nr 2 Strona 9 z 9
