1 INSTRUKCJA OBSŁUGI DRIVER LED x ma MDL- RGB LED DRIVER ver..

2 Spis treści. Opis ogólny.... Ostrzeżenia.... Instalacja urządzenia.... Tryb pracy..... Tryb DMX..... Tryb Solo.... Funkcja cross.... Wymiary.... Dane techniczne... Producent stara się nieustannie podnosić jakość swoich produktów, co może skutkować zmianami w ich specyfikacji technicznej i oprogramowaniu. SIGMA NET Rzeplin - Rzeplin biuro@sigma.net.pl tel. (-) tel. kom.

3 . Opis ogólny Sterownik MDL- to kanałowy ściemniacz do diod LED RGB (taśmy LED, moduły LED itp.). Przeznaczony jest głównie do sterowania wielkopowierzchniowymi matrycami RGB. Obciążalność każdego wyjścia wynosi,a, co przy V zasilania pozwala wysterować watowy piksel RGB. Polaryzacja sterownika pozwala na podłączenie diod w układzie wspólny plus (wspólna anoda). Urządzeniem można sterować za pomocą konsolety DMX-, dzięki wbudowanemu odbiornikowi DMX. Sterownik posiada wewnętrznych programów. Można je uruchomić bez konsolety DMX, poprzez odpowiednie nastawy przełączników. Zwiększona rozdzielczość PWM do -bitów pozwala na płynną zmianę kolorów, niespotykaną przy rozdzielczości PWM -bitowej. Zastosowana charakterystyka ściemniania została dostosowana do ludzkiego oka tak, aby spostrzegane światło zmieniało się w sposób liniowy. Rozwiązanie to, daje możliwość uzyskiwania większej ilości odcieni kolorystycznych. Wbudowane zabezpieczenie przeciwzwarciowe chroni sterownik i instalację LED przed uszkodzeniami. W przypadku chwilowego zwarcia, urządzenie wyłącza tylko ten kanał, w którym wystąpiła usterka. Zastosowana technologia SMD pozwoliła na zminimalizowanie wymiarów sterownika. Szereg rozwiązań w postaci: funkcji krosowania wyjść, wyjmowanych złączy i uchwytów mocujących, umożliwia łatwą instalację tego urządzenia.. Ostrzeżenia Przed przystąpieniem do użytkowania należy zapoznać się z instrukcją. Wprowadzanie w urządzeniu jakichkolwiek modyfikacji lub dokonywanie samodzielnych napraw, oznacza utratę uprawnień wynikających z gwarancji. Montażu sterownika może dokonywać osoba z odpowiednimi uprawnieniami. Do zasilania urządzenia należy stosować zasilacze ze stabilizacją napięcia. Podłączenia urządzenia należy wykonywać przy odłączonym napięciu zasilania. Przeciążanie wyjść urządzenia może doprowadzić do ich uszkodzenia. Uszkodzone przewody należy wymienić na nowe bez wad. Używać tylko w systemach ze sprawną instalacją uziemiającą. Nie umieszczać sterownika w pobliżu źródeł ciepła lub szkodliwego promieniowania lub w zasięgu dużego pola elektromagnetycznego. Wskazane jest stosowanie optoizolacji na liniach DMX. Używanie urządzenia w warunkach dużej wilgotności może doprowadzić do jego uszkodzenia. Obudowę czyścić tylko miękką zwilżoną ściereczką przy odłączonym zasilaniu. Producent nie odpowiada za żadne szkody powstałe, jak również mogące powstać, w związku z pracą sterownika, bez względu na pośrednią lub bezpośrednią przyczynę powstania tych szkód. Zakaz umieszczania zużytego sprzętu z innymi odpadami.

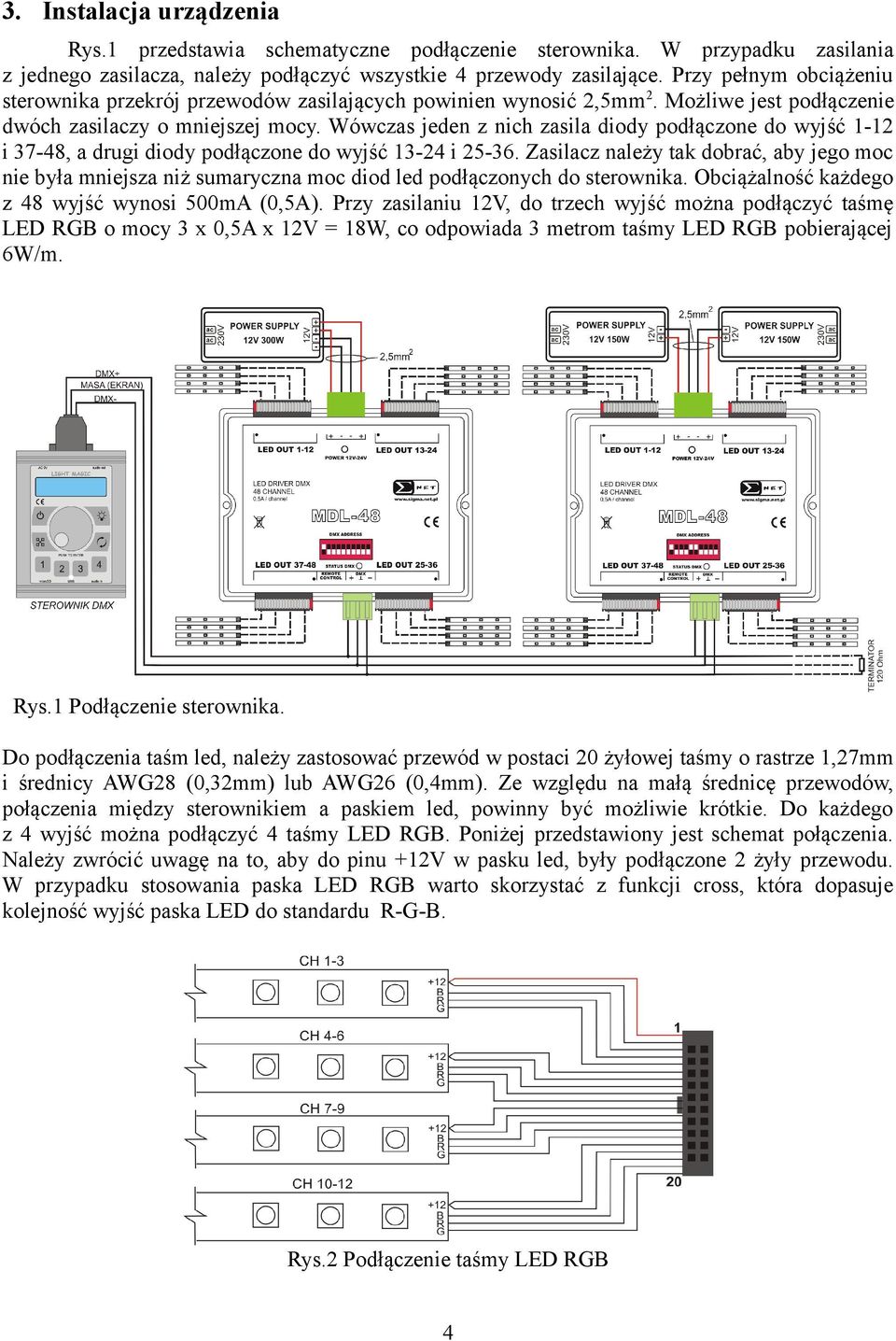

4 . Instalacja urządzenia Rys. przedstawia schematyczne podłączenie sterownika. W przypadku zasilania z jednego zasilacza, należy podłączyć wszystkie przewody zasilające. Przy pełnym obciążeniu sterownika przekrój przewodów zasilających powinien wynosić,mm. Możliwe jest podłączenie dwóch zasilaczy o mniejszej mocy. Wówczas jeden z nich zasila diody podłączone do wyjść - i -, a drugi diody podłączone do wyjść - i -. Zasilacz należy tak dobrać, aby jego moc nie była mniejsza niż sumaryczna moc diod led podłączonych do sterownika. Obciążalność każdego z wyjść wynosi ma (,A). Przy zasilaniu V, do trzech wyjść można podłączyć taśmę LED RGB o mocy x,a x V = W, co odpowiada metrom taśmy LED RGB pobierającej W/m. Rys. Podłączenie sterownika. Do podłączenia taśm led, należy zastosować przewód w postaci żyłowej taśmy o rastrze,mm i średnicy AWG (,mm) lub AWG (,mm). Ze względu na małą średnicę przewodów, połączenia między sterownikiem a paskiem led, powinny być możliwie krótkie. Do każdego z wyjść można podłączyć taśmy LED RGB. Poniżej przedstawiony jest schemat połączenia. Należy zwrócić uwagę na to, aby do pinu +V w pasku led, były podłączone żyły przewodu. W przypadku stosowania paska LED RGB warto skorzystać z funkcji cross, która dopasuje kolejność wyjść paska LED do standardu R-G-B. Rys. Podłączenie taśmy LED RGB

5 Na rys. przedstawiony jest sposób zaciskania taśmy do złącz, które są w zestawie ze sterownikiem. W punkcie do ściskania złącza, należy zastosować narzędzie do zaciskania lub małe imadło. Rys. Sposób zaciskania taśmy Połączenie DMX należy wykonać przewodem ekranowanym, a przy ostatnim urządzeniu wpiąć terminator, czyli rezystor Ohm.. Tryby pracy Tryb pracy Tryb Solo Tryb DMX Nr mikroprzeł. Sterownik może pracować w jednym z dwóch trybów: DMX lub Solo. Do wyboru trybu pracy służy przełącznik adresowy. -OFF, - ON Tab. Wybór trybu pracy. W trybie Solo przełączniki od do, wykorzystywane są do wyboru programu testowego oraz parametrów: intensywność i prędkość. Natomiast w trybie DMX, służą one do ustawiania adresu urządzenia. W przypadku braku sygnału DMX zostanie automatycznie uruchomiony program z numerem pobranym z pamięci eeprom. Zapis wybranego programu do pamięci eeprom opisany jest w rozdziale... Tryb DMX Za pomocą konsolety DMX można kontrolować pracę wielu różnych urządzeń, pracujących w tym standardzie. Aby dany odbiornik (np.: sterownik MDL-), mógł odebrać dane z konsolety

6 DMX, musi mieć ustawiony adres DMX. Wybór adresu dokonuje się poprzez odpowiednie ustawienie mikroprzełączników. Ustawienie przełączników w pozycji ON powoduje dodanie do siebie wartości, z jakimi powiązane są wybrane przełączniki (tab.). Suma tych wartości jest adresem DMX. Nr mikroprzełącznika Wartość nie dotyczy Tab. Wartości mikroprzełączników Przykładowo: adres : przełącznik ON adres : przełącznik, i ON ( ++=) adres : przełącznik,,,, ON (++++ = ) W trybie odbiornika DMX przełącznik musi być w pozycji OFF. Rys. Połączenie DMX Pracę urządzenia można kontrolować za pomocą kanałów DMX. W przypadku stosowania paska LED RGB, warto skorzystać z funkcji cross, która dopasuje kolejność wyjść paska LED do standardu R-G-B.. Tryb solo Sterownik posiada wbudowanych programów. Można je uruchomić bez konsolety DMX, poprzez odpowiednie nastawy przełączników adresowych (przeł. -). Wybrany program da się korygować poprzez zmianę intensywności (przeł. -) oraz zmianę prędkości programu (przeł. -). Po sekundach od uruchomienia programu nastąpi zapisanie jego numeru w pamięci eeprom. Jeżeli urządzenie pracowało w trybie DMX i wystąpił brak sygnału DMX, to wówczas program ten zostanie automatycznie uruchomiony. Wywołanie programu następuje po ustawieniu przełącznika adresowego w pozycji ON.

7 - ON - ON Tryb Solo załączony wyłączony Nr mikroprzeł. rośnie maleje bez zmian % bez zmian % Prędkość programu Nr mikroprzeł. % Intensywność programu % Nr mikroprzeł. Tab. Tabela wewnętrznych programów testowych - OFF program cross Dynamiczny rozbłysk fala kolor Niebieski fiolet puls fala RGB Wielokolorowa zmiana fala LR niebieskie tło Kolory nasycone fala biała czerwone tło Zielony niebieski fala biała niebieskie tło Niebieski fiolet Czerwny zieony-nieb. Fioletowy Programy efektowe Zmiana wielokolorowa Różowy Purpurowy Różowy jasny Niebieski Niebieski ciemny Zielony Bladoniebieski Żółty Zielony jasny Pomarańczowy Pomarańczowy jasny Biały ciepły Czerwony Biały zimny Czerwony jasny Ostatni zapamiętany program w pamięci Programy dynamiczne fala biała Wolna zmiana kolorów Kolory statyczne Nr mikroprzełącznika Pamięć - OFF - ON - OFF - ON - OFF Tab. Wybór intensywności Tab. Modyfikacja prędkości Tab. Aktywacja trybu Solo. Funkcja cross Do podłączenia paska LED RGB przewidziany jest przewód w postaci płaskiej taśmy. W celu uproszczenia montażu w sterowniku, zaimplementowano funkcję cross. Dzięki niej można zmieniać kolejność wyjść w taki sposób, aby niezależnie od kolejności wyprowadzeń w pasku led, wyjścia urządzenia, widziane od strony konsolety, zawsze były w jednym formacie R,G,B. Pozwala to na łatwy montaż bez przekładania przewodów podczas lutowania. Rys.a Prawidłowe podłączenie paska LED RGB Rys.b Nieprawidłowe podłączenie paska LED RGB Kolejność wyprowadzeń na rys.a widziana od strony konsolety DMX: bez funkcji cross: R-B-G z funkcją cross R-G-B Wywołanie funkcji cross nastąpi po ustawieniu specjalnego programu testowego (przełączniki adresowe - oraz w pozycji ON). Przełącznikami -, należy wybrać takie ustawienie, aby kolejność włączania diod była w formacie: Red Green Blue przerwa. Aby zapisać ustawienie cross, należy zmienić położenie przełącznika z pozycji OFF na ON. Po ustawieniu przełączników - w pozycji OFF można odczytać bieżący cross zapisany w pamięci eeprom.

8 Kolejność pinów w pasku LED EEPROM +RGB +RBG +GBR +GRB +BRG +BGR Wywołanie funkcji cross Wybór ustawień cross - OFF, -ON Tab. Funkcja cross ustawienia.. Wymiary Szerokość: mm Wysokość: mm Głębokość: mm Rys. Wymiary urządzenia Zapis ustawień cross Tryb solo

9 . Dane techniczne zasilanie -V DC wyjść PWM obciążalność każdego wyjścia:,a całkowity pobór prądu: A bitowa rozdzielczość PWM ( poziomów jasności) częstotliwość PWM Hz polaryzacja wyjść: wspólny plus (wspólna anoda) zabezpieczenie przed odwrotną polaryzacją zasilacza zabezpieczenie przeciwzwarciowe osobne dla każdego z wyjść wbudowany odbiornik kanałów DMX zabezpieczenia przepięciowe linii DMX sygnalizacja poprawnej transmisji DMX sterowanie za pomocą DMX lub mikroprzełączników funkcja cross dla zmiany kolejności wyjść wbudowanych programów testowych niwelacja drgań obrazu dla systemów wizyjnych charakterystyka ściemniania dopasowana do ludzkiego oka pamięć ustawień przy zaniku zasilania uchwyty mocujące wyjmowane złącza ułatwiające montaż praca w temperaturze: od + do + C wymiary za złączami: mm x mm x mm waga: g
