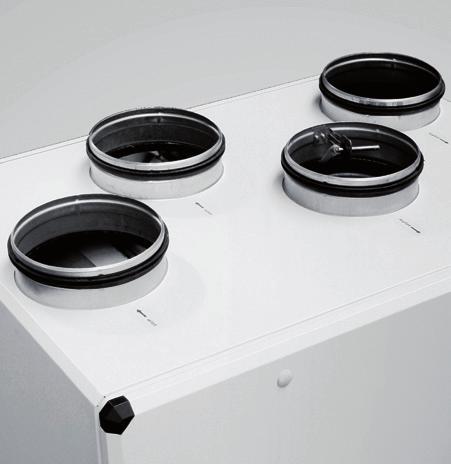

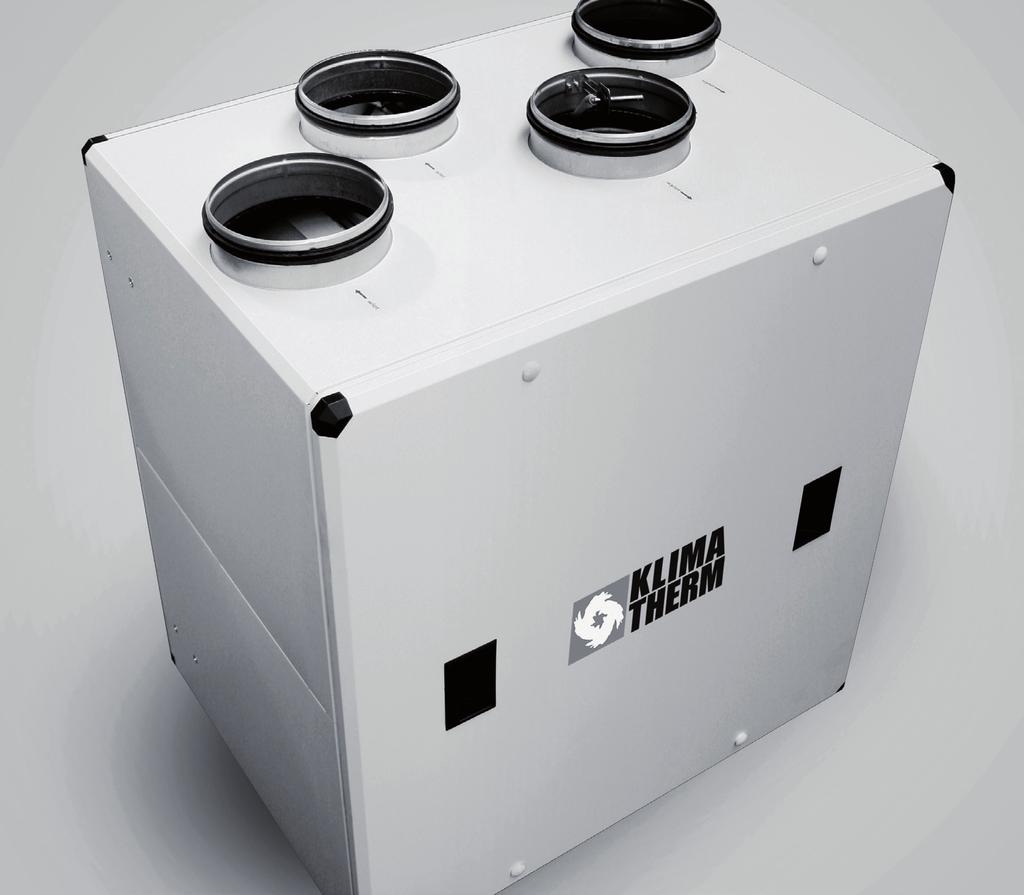

KCX ENG KOMPAKTOWA CENTRALA Z ODZYSKIEM CIEPŁA COMPACT AHU WITH HEAT RECOVERY. DTR KCX v STRONA 3 Kompaktowa centrala z odzyskiem ciepła

Transkrypt

1 KCX KOMPAKTOWA CENTRALA Z ODZYSKIEM CIEPŁA COMPACT AHU WITH HEAT RECOVERY КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ STRONA 3 Kompaktowa centrala z odzyskiem ciepła DOKUMENTACJA TECHNICZNO -RUCHOWA PL PAGE 45 Compact AHU with heat recovery OPERATION AND MAINTENANCE MANUAL ENG CTPAHA 87 Kомпактная установка для обработки воздуха с Рекуперацией теплоты РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ RU DTR KCX v KLIMA-THERM zastrzega sobie prawo do wprowadzania zmian Information in this document is subject to change without notice Информация в настоящем документе изменяется без предварительного уведомления

2 SERWIS // SERVICE // СЕРВИС (+48 ) serwis@ KCX KOMPAKTOWA CENTRALA Z ODZYSKIEM CIEPŁA COMPACT AHU WITH HEAT RECOVERY КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ DOKUMENTACJA TECHNICZNO-RUCHOWA WERSJA POLSKA PL

3 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA SPIS TREŚCI 1. Informacje ogólne 5 2. Dane techniczne i zastosowanie 5 3. Konstrukcja centrali 6 4. Automatyka 6 5. Dostawa i transport 8 6. Instalacja urządzenia Montaż urządzenia Podłączenie instalacji powietrznej Podłączenie instalacji elektrycznej Odprowadzenie skroplin Połączenie panelu zdalnego sterowania z centralą KCX Pierwszy rozruch urządzenia Eksploatacja urządzenia Włączanie i wyłączanie urządzenia Czynności serwisowe Wymiana filtra Sterowanie kompaktową centralą KCX Obsługa Poziomy obsługi i dostępu Ekrany 12 1 Główny 12 2 Tryb Manualny 13 3 Podgląd Czujników 13 4 Tryb Pracy 14 5 Ustawienia 14 6 Kalendarz 16 7 Wymiennik 17 8 Nagrzewnica-Chłodnica 19 9 Czas i Data Alarmy Wejście / Wyjście Komunikacja Podgląd Filtr Wyświetlacz Edycja hasła Wymiary Panelu DEN17-C Montaż Panelu Połączenia elektryczne i sygnalizacja Schematy elektryczne Podłączanie zasilania i komunikacji Podłączenie nagrzewnicy elektrycznej KCX Sygnalizacja LED Schematy elektryczne 26 Schemat automatyki DE_SZS_KCX-300/500 EC dla KCX300/500: płytki sterującej 30 Schemat automatyki DE_SZS_KCX-300/500 EC dla KCX300/500: zasilania 32 Schemat automatyki DE_SZS_KCX-800 EC dla KCX800: płytki sterującej 34 Schemat automatyki DE_SZS_KCX-800 EC dla KCX800: zasilania 33 Schemat automatyki DE_SZS_KCX-1200 EC dla KCX1200: płytka sterująca 36 Schemat automatyki DE_SZS_KCX-1200 EC dla KCX1200: zasilanie 38 Schemat sterownicy dodatkowej nagrzewnicy elektrycznej DE_SZS_HE3f dla KCX-1200 EC Dane ogólne Komunikacja MODBUS RTU Serwis - informacja Zgodność z RKE 1253/2014 i 1254/ Protokół uruchomienia Informacje ogólne Przedmiotem niniejszego opracowania jest Dokumentacja Techniczno-Ruchowa typoszeregu Kompaktowych Central z wymiennikiem krzyżowym przeciwprądowym typu KCX. Celem DTR jest zapoznanie instalatorów i użytkowników z budową oraz prawidłową obsługą i eksploatacją urządzenia. Przed zainstalowaniem i eksploatacją urządzenia, należy dokładnie zapoznać się z niniejszą Dokumentacją Techniczno-Ruchową i ściśle stosować się do zawartych w niej wytycznych i zaleceń. Nieprzestrzeganie wytycznych i zaleceń zawartych w Dokumentacji Techniczno- -Ruchowej zwalnia Producenta od zobowiązań gwarancyjnych. 2. Dane techniczne i zastosowanie Kompaktowa centrala z wymiennikiem krzyżowym przeciwprądowym jest małym urządzeniem przeznaczonym do systemów wentylacji z odzyskiem ciepła wszelkiego rodzaju pomieszczeń typu: sklepy, restauracje, pralnie, budynki mieszkalne, domki jednorodzinne i inne. Centrala pracuje na powietrzu zewnętrznym. Źródłem energii jest prąd elektryczny. 18 b b2 B b2 b1 1 zewnętrzne 2 wywiewane 3 nawiewane 4 usuwane h 111 c1 c2 H C H1 H2 RYS 01: Kompaktowa centrala KCX Dla utrzymania temperatury komfortu nawiewanego powietrza, przy temperaturach powietrza zewnętrznego 0< 0 C, zaleca się stosowanie wstępnego podgrzania powietrza zewnętrznego za pomocą nagrzewnicy wstępnej lub gruntowego wymiennika ciepła GWC. Tabela Nr 1 Parametry techniczne PARAMETRY KCX300 KCX500 KCX800 KCX1200 Nominalna wydajność powietrza [m 3 /h] H H H h B b1 [mm] b C c c d Waga netto [kg] Waga brutto z paletą [kg] Wyloty kanałów [mm] 4 Ø125 4 Ø160 4 Ø200 4 Ø250 Napięcie zasilania 230 V; 50 Hz Temperatura otoczenia/ maks. wilgotność +5o/30% 45oC/60% (patrz p.6) WYMIARY URZĄDZENIA WYPOSAŻENIE STANDARDOWE Wymiennik ciepła Wymiennik płytowy Sprawność wymiennika ** do 91% do 91% do 91% do 91% Moc 2 67 W W W W Napięcie znamionowe 230 V; 50Hz Prąd pobierany 2 0,5 A 2 1,1 A 2 1,1 A 2 2,5 A Temperatura powietrza oC oC oC oC WENTYLATORY Poziom mocy akustycznej * Do pom. przy wydajności Do kanału przy wydajności 30% 32 db(a) 35 db(a) 33 db(a) 38 db(a) 100% 51 db(a) 50 db(a) 52 db(a) 52dB(A) 30% 100% Automatyka Filtr powietrza Grzałka na wylocie powietrza nawiewanego 45dB / 41dB(A) 60dB / 57dB(A) 57dB / 50dB(A) 66dB / 60dB(A) 54dB / 49dB(A) 60dB / 57dB(A) Sterownik cyfrowy kaseta G4 (patrz p.8.3) 58dB / 54dB(A) 69dB / 68dB(A) 1000 W 2000 W 3000 W brak *** * Uwaga: Dla maksymalnego wytłumienia instalacji powietrznej, zaleca się montaż króćców elastycznych na przyłączach, kanałowych tłumików akustycznych na instalacji powietrznej oraz skrzynek rozprężnych przy nawiewnikach. ** Uwaga: Dane podawane przez producentów wymienników przeciwprądowych zgodnie z EN 308 i EUROVENT. *** Uwaga: Opcjonalnie, zewnętrzna nagrzewnica kanałowa NGO (3x400V / 6kW) z modułem płynnego sterowania mocą. 4 5

4 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA Ciśnienie dyspozycyjne [Pa] Charakterystyki przepływowe Ilość powietrza [m 3 /h] CZERPNIA GRUNTOWY WYMIENNIK CIEPŁA WYRZUTNIA GRUNTOWY WYMIENNIK CIEPŁA Tz START 230/400V DC M4 NAGRZEWNICA ELEKTRYCZNA WSTĘPNA KCX To M1 Tw TK FRS SSR M2 M3 230 VAC Tn WYWIEW NAWIEW DEN 16c PANEL POM. RYS 02: Schemat automatyki sterownika KCX uwzględniający sterowanie dodatkowymi urządzeniami DI DO AI AO TI Tp Tz - czujnik temperatury zewnętrznej Tn - czujnik temperatury nawiewu (za nagrzewnicą) Tw - czujnik temperatury wywiewu To - czujnik temperatury za odzyskiem ciepła Tp - czujnik temperatury pomieszczenia M1 - siłownik przepustnicy bypassu M2 - siłownik zaworu nagrzewnicy wodnej M3 - siłownik zaworu chłodnicy wodnej M4 - siłownik przepustnicy GWC FRS - termostat przeciwzamrożeniowy TK - termokontakt nagrzewnicy elektrycznej SSR - przekaźnik półprzewodnikowy nagrzewnicy elektrycznej KCX300 KCX500 KCX800 KCX1200 Wykres 01 Ciśnienie dyspozycyjne KCX300, KCX500, KCX800, KCX Konstrukcja centrali Obudowa samonośna wykonana z blachy powlekanej w kolorze RAL 9010 z pokrywą inspekcyjną, z zamkami dociskowymi zamykanymi kluczem. Wentylatory promieniowo-osiowe z bezpośrednim napędem. Nagrzewnica elektryczna w postaci grzałki elektrycznej dla wielkości 300, 500, 800. Wymiennik ciepła przeciwprądowy z bypassem Filtr powietrza jednorazowy, wymienny Układ automatyki na wyposażeniu. UWAGA: KCX1200 nie posiada wbudowanej nagrzewnicy. 4. Automatyka Automatyka stanowi wyposażenie standardowe urządzenia. Układ automatyki steruje stałym wyposażeniem: wentylatorami w sposób płynny sygnałem 0 10V (osobne sygnały na oba wentylatory), przepustnicą bypassu wymiennika przeciwprądowego, nagrzewnicą elektryczną (grzałką) w sposób płynny (KCX300,500,800) Układ automatyki dodatkowo pozwala na sterowanie: gruntowym wymiennikiem ciepła (GWC) lub wstępną nagrzewnicą elektryczną (sygnał on/off) jednoczesne nagrzewnicą wodną wtórną i chłodnicą wodną wtórną (sygnał 0 10V) lub chłodnicą freonową (sygnał on/off) nagrzewnicą KCX1200 w sposób płynny poprzez dodatkowy moduł zasilająco-sterujący. Elementy opcjonalne wykonawcze automatyki możliwość dostawy na odrębne zamówienie: M2 i M3: siłowniki i zawory nagrzewnicy i chłodnicy wodnej M4: siłownik przepustnicy GWC FRS: termostat przeciwzamrożeniowy nagrzewnicy wodnej Nagrzewnica elektryczna do KCX1200 (typ NGO (3x400V / 6kW)) Moduł zasilająco-sterujący nagrzewnicy elektrycznej do KCX1200. Zasada działania układu: W momencie załączenia układu uruchamiane są wentylatory nawiewu i wywiewu. Wentylatory sterowane są płynnie, każdy osobnym niezależnym sygnałem. W zależności od zapotrzebowania na chłód/ciepło, układ automatycznie włącza nagrzewnicę elektryczną (grzałkę elektryczną), a następnie nagrzewnicę wodną lub chłodnicę wodną/freonową (o ile są zainstalowane). Nagrzewnica elektryczna i zawór nagrzewnicy/chłodnicy wodnej są sterowane płynnie. Zawór elektromagnetyczny chłodnicy freonowej sterowany jest sygnałem on/off. Załączenie chłodnicy oraz nagrzewnic odbywa się tylko w zakresach temperatur ustawianych w menu REG. TEMP omówionym w rozdziale STEROWANIE. Zabezpieczenie przeciwoszronieniowe wymiennika przeciwprądowego realizowane jest poprzez odpowiedni algorytm pracy urządzenia, który załącza się, gdy temperatura wskazywana przez czujnik To spadnie poniżej wartości zadanej w parametrze Tice. Algorytm powoduje okresowe otwarcie by passu oraz wyłączanie grzałki i wentylatora nawiewu. Po ustąpieniu zaszronienia, układ powraca do poprzedniego stanu pracy Zabezpieczenie nagrzewnicy elektrycznej przed przegrzaniem realizowane jest przez: termostat TK, który po wzroście temperatury powyżej nastawy (+70 C) WYŁĄCZA grzałkę elektryczną. Po spadku temperatury automatyczne załączenie grzałki elektrycznej. Po TRZYKROTNYM zadziałaniu termostatu następuje WYŁĄCZENIE KCX-a. PONOWNE załączenie urządzenia po ręcznym skasowaniu alarmu na panelu sterowniczym. po wyłączeniu KCX grzałka elektryczna zostaje natychmiast wyłączona, a po 120 sekundach wyłączane są wentylatory (schłodzenie grzałki przeciwdziałające zadziałaniu termostatu TK). Układ automatyki jest przygotowany do sterowania przepustnicą gruntowego wymiennika ciepła lub nagrzewnicą wstępną. Zimą GWC dogrzewa powietrze nawiewane, natomiast latem je schładza. Alternatywnie możliwe jest sterowanie nagrzewnicą elektryczną wstępną, do której podawany jest jedynie sygnał załącz/wyłącz. Zasilanie i zabezpieczenie nagrzewnicy wstępnej pozostaje po stronie użytkownika. Układ jest również przygotowany do jednoczesnego sterowania zaworami nagrzewnicy wodnej wtórnej i chłodnicy wodnej wtórnej sygnałem 0 10V. Zamiennie można też podać sygnał on/off na zawór elektromagnetyczny chłodnicy bezpośredniego odparowania zawór nie jest dostarczany. Zasilanie i sterowanie wodnych pomp obiegowych również nie jest realizowane. Układ jest wyposażony w algorytm obniżenia wydajności pracy wentylatorów w celu poprawy wydajności grzania. Algorytm zadziała w przypadku, kiedy temperatura na kanale nawiewnym utrzymuje się na poziomie niższym niż dolne ograniczenie temperatury nawiewu (parametr Tlo patrz opis menu regulacja temperatury ) nieprzerwanie przez 5 minut. Wydatek wentylatorów zacznie się zmniejszać do wartości 50% nominalnej nastawy, jednak nie poniżej minimalnego wysterowania (fabrycznie 30%). Układ może być awaryjnie wyłączany poprzez sygnał podany na wejście DI3 na sterowniku. Styk zwarty praca normalna, rozwarty wyłączenie urządzenia. W celu wykorzystania tego wejścia należy usunąć zworę patrz schemat elektryczny. UWAGA! -W przypadku zastosowania nagrzewnicy wstępnej lub GWC, należy zdemontować z urządzenia czujnik temperatury zewnętrznej Tz i po przedłużeniu przewodów, zamontować go PRZED nagrzewnicą wstępną lub na wlocie powietrza do GWC. -W przypadku zastosowania dodatkowej nagrzewnicy lub chłodnicy wodnej, czujnik temperatury nawiewu Tn (po ewentualnym przedłużeniu przewodów), należy zamontować ZA wymiennikiem ciepła. Dotyczy to również nagrzewnicy KCX W przypadku zastosowania dodatkowej nagrzewnicy wodnej, zalecane jest odłączenie zasilania nagrzewnicy elektrycznej zamontowanej w KCX. -Nie zaleca się obniżania obrotów wentylatorów poniżej 50% ze względu na możliwość przegrzania nagrzewnicy elektrycznej, co wymaga ręcznego resetu termostatu. -Nagrzewnicę elektryczną dla KCX1200, zaleca się montować w bezpośredniej bliskości centralki. Pozostałe informacje w rozdziale STEROWANIE. 6 7

5 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA 5. Dostawa i transport Zakres dostawy: Centrala KCX Panel sterujący DEN-17C 1szt. Przewód połączeniowy 1szt. Uchwyty do podwieszania KCX 4 kpl. Dokumentacja Techniczno-Ruchowa Przed uszkodzeniami mechanicznymi na czas transportu i przechowywania, urządzenie zabezpiecza opakowanie kartonowe, w którym znajdują się wszystkie w/w elementy. Dla urządzeń do rekuperacji, wyposażonych w wysokosprawne systemy odzysku ciepła oraz z parametrami ich efektywnej pracy zgodne z EN 308 i EUROVENT, zalecane jest stosowanie wstępnego podgrzania powietrza przy temperaturach powietrza zewnętrznego niższych od 0 C. W przeciwnym razie urządzenia mogą pracować niezgodnie z założonymi parametrami i może dojść do wykraplania wilgoci. Centrale KCX wyposażone są w inteligentny system ochrony przeciwzamrożeniowej oraz automatykę współpracującą z elementami systemu, zapewniającymi właściwe parametry temperaturowe powietrza zewnętrznego czujnik temp. nawiewu min 700mm 6. Instalacja urządzenia Bezpośrednio po dostawie należy sprawdzić zawartość opakowania. W przypadku stwierdzenia jakichkolwiek braków, należy skontaktować się z przewoźnikiem lub dostawcą urządzenia. 6.1 Montaż urządzenia Ustalając miejsce montażu urządzenia należy zwrócić uwagę na łatwość dostępu dla czynności obsługowoserwisowych oraz poprawność montażu instalacji wodnej i elektrycznej. Centralkę KCX należy posadowić na gładkiej, twardej poziomej płaszczyźnie. Urządzenie stoi na nóżkach. Dla podwieszenia KCX wykorzystuje się zawiesia montowane na bocznych ścianach urządzenia. Zawiesia służą do zamocowania urządzenia na szpilkach do sufitu i są dostarczane z urządzeniem w paczce do montażu własnego. Z obudowy urządzenia można odkręcić nóżki. KCX w położeniu wiszącym zaleca się montować z lekki spadkiem (ok.5%) w kierunku króćca odprowadzenia skroplin (pokazano na rysunku nr 5). Centrala KCX1200 jest przewidziana do pracy tylko w pozycji stojącej. Centrala KCX może być instalowana wyłącznie w wentylowanych pomieszczeniach z temperaturą powietrza pomiędzy minimum +5 C i jak najniższą wilgotnością względną (do 30%) w okresie zimowym oraz nie wyższą niż 45 C i wilgotnością do 60% w okresie letnim. Urządzenia nie wolno instalować i eksploatować w środowisku agresywnym, które mogłoby zagrażać zewnętrznym i wewnętrznym częściom mechanicznym. Centralka KCX nie służy do osuszania domów i pomieszczeń niesezonowanych (nie osuszonych). W takich przypadkach należy stosować oddzielne urządzenia osuszające. System przeciwzamrożeniowy uaktywnia się po spadku temperatury To poniżej nastawy (+5 C) i w zależności od zastosowanego przez użytkownika zabezpieczania temperaturowego (patrz rozdział 9.3.7) system ten pracuje w trybie cyklicznym lub ciągłym (GWC, EH). Wentylator nawiewny i wywiewny kontynuują pracę na parametrach zgodnych z nastawą. Jeżeli wydajność podgrzewania wstępnego nie jest wystarczająca do rozmrożenia, to zmniejszona zostanie wydajność lub nastąpi w skrajnych wypadkach wyłączenie wentylatora nawiewnego. Zabezpieczenie za pomocą automatyki centrali, bez podgrzewania wstępnego powietrza zewnętrznego przy ujemnych temperaturach, może być stosowane tylko doraźnie. Należy pamiętać, że przy niezastosowaniu podgrzewania wstępnego w okresie ujemnych temperatur i wyłączeniu wentylatora nawiewnego jako funkcji zabezpieczającej i ochrony przeciwzamrożeniowej, wystąpi w pomieszczeniach okres krótkotrwałego podciśnienia spowodowane pracą wyłącznie wentylatora wywiewnego. W przypadku niezastosowania się do powyższych wytycznych dotyczących instalacji i eksploatacji urządzeń, centralki KCX mogą nie pracować zgodnie z założonymi parametrami i może dojść do wykraplania wilgoci zarówno wewnątrz urządzenia, jak i na jego zewnętrznych powierzchniach obudowy. Uszkodzenia urządzenia oraz wystąpienie opisanych powyżej zjawisk w przypadku nie zastosowania się do wymogów opisanych przez producenta, skutkują utratą gwarancji producenta. UWAGA! 1. Podczas instalacji urządzenia należy przestrzegać ustaleń z punktu Niewystarczająca wentylacja pomieszczenia, w którym zainstalowane jest urządzenie, może powodować wystąpienie kondensacji wilgoci na obudowie urządzenia. 1 1 Rys. Nr 3 KCX w pozycji pracy stojącej i wiszącej Zdjęcie przedniej pokrywy realizuje się poprzez odkręcenie czterech docisków (1). Jednocześnie należy trzymać pokrywę za uchwyty (2) oznaczenia wg rys. nr Podłączenie instalacji powietrznej Podłączenie powietrznej instalacji okrągłych kanałów do centrali KCX należy zrealizować w sposób zapewniający możliwość obsługi serwisowej. W kanale nawiewu w odległości min. 700mm należy umieścić czujnik temperatury nawiewu. Podłączenie rurociągów wg rys. nr 1 lub wg oznaczeń na obudowie Rys. Nr 4 Zamontowanie czujnika nawiewu Należy tak zamocować przewód czujnika temperatury nawiewu, aby nie dotykał grzałki elektrycznej. 6.3 Podłączenie instalacji elektrycznej Instalacja elektryczna zasilająca urządzenie musi być wykonana zgodnie z odpowiednimi przepisami i normami budowlanymi. Podłączenie elektryczne może wykonać wyłącznie osoba z odpowiednimi kwalifikacjami elektrycznymi. Oznaczenia wg rys. nr 3: dławica 3 przewód sterujący do panelu zdalnego sterowania dostarczany z urządzeniem luzem. dławica 4 przewód zasilający JZ ,5 mm 2 długość 1 m (podłączony) na końcu nieuzbrojony. Przewód musi być wyposażony w wyłącznik odcinający dopływ energii elektrycznej Dławica 3a w przypadku stosowania sterowania dodatkowymi wymiennikami, należy w pobliżu dławicy 3 wywiercić otwór Ø16 i zamontować dławice STM-16 oraz podłączyć się przewodem/przewodami sterownik z elementami dodatkowymi. Rodzaj przewodów oraz sposób podłączenia zgodnie ze schematami wg pkt.12. Dławica i przewód nie są dostarczane. 8 9

6 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA 6.4 Odprowadzenie skroplin Do odprowadzenia skroplin przewidziany jest króciec z końcówką karbowaną do nasadzenia przewodu węża igielitowego Ø16. Końcówkę węża przeprowadzić przez dławicę w obudowie KCX i nasadzić na króciec. Przewód odprowadzić do instalacji kanalizacyjnej i prowadzić ze spadkiem min. 3%. W celu poprawy odpływu kondensatu zaleca się pochylenie urządzenia w wersji podwieszanej w kierunku podłączenia odpływu skroplin o ok. 5%. UWAGA! Bezpośrednio przy urządzeniu należy wykonać syfon, o wymiarach wysokości podanych na rys. nr 5. Dla wykonania syfonu można użyć specjalnych obejm, aby utrzymać wąż i zalecane wymiary lub podłączyć syfon indywidualny spośród oferty handlowej (elementy syfonu poza dostawą producenta). Prawidłowe odprowadzenie skroplin wymaga stałego zalania syfonu. 7. Pierwszy rozruch urządzenia Po dokonaniu montażu urządzenia oraz wykonaniu wszystkich podłączeń elektrycznych, instalacyjnych i automatyki należy: sprawdzić prawidłowość podłączeń elektrycznych sprawdzić szczelność przyłączy instalacji powietrznej sprawdzić prawidłowość podłączenia innych dodatkowych urządzeń współpracujących z KCX. Uruchomienie urządzenia jest realizowane z panelu obsługowego. Opis w rozdziale STEROWANIE. W przypadku stwierdzenia prawidłowości wszystkich podłączeń można przystąpić do uruchomienia urządzenia. Włączyć urządzenie Wyregulować i nastawić odpowiednią ilość powietrza na wentylatorach Nastawić odpowiednie temperatury. Przy pierwszym uruchomieniu aparatu należy wypełnić protokół uruchomienia. 8.3 Wymiana filtra Filtry kasetowe należy wymieniać po ich zabrudzeniu z częstotliwością zależną od stopnia zanieczyszczenia powietrza, jednak nie rzadziej niż co 3 miesiące. Filtry wyjmuje się po zdjęciu przedniej pokrywy obudowy KCX - odkręcenie czterech zamków (1), jednocześnie trzymając pokrywę za uchwyty(2) oznaczenia wg rys. nr 3. Dane filtra: Filtr kasetowy G4 (wg PN EN 779) KCX300 - P.FLR G indeks KCX500 - P.FLR G indeks KCX800 - P.FLR G indeks KCX P.FLR G indeks Nadmiernie zabrudzone filtry powodują spadek przepływu powietrza, co może prowadzić do awaryjnego wyłączania nagrzewnicy elektrycznej. Zdjęcie przedniej pokrywy wykonać po zatrzymaniu się wentylatorów. 9. Sterowanie kompaktową centralą KCX trów podstawowych dostępne są z poziomu ekrany głównego natomiast ustawienia zaawansowane z poziomu ekranu narzędzi. Panel w większości prezentuje graficznie funkcji i parametry przy minimalnej liczbie opisów tekstowych. Poruszanie się po menu: Nawigacja do następnego ekranu Nawigacja do poprzedniego ekranu Nawigacja do ekranu głównego Wybór okna serwisowego Zapis parametrów odbywa się 10 sek. po ustaniu interakcji z matrycą. 9.2 Poziomy obsługi i dostępu W sterowniku DEN17-C wyróżniamy 3 poziomy obsługi: Poziom użytkownika: umożliwia dostęp do podstawowych parametrów. Poziom serwisowy: umożliwia dostęp do menu ustawień podstawowych. W celu jego uaktywnienia należy w parametrze Hasło=ss-ss w menu Hasła wprowadzić wartość Poziom fabryczny: umożliwia dostęp do wszystkich ustawień sterownika. W tym celu należy podać hasło fabryczne. 8. EKSPLOATACJA URZĄDZENIA 8.1 Włączanie i wyłączanie urządzenia Obsługa urządzenia jest realizowana z panela obsługowego. Opis w rozdziale STEROWANIE. 5% Rys. Nr 5 Syfon na skropliny w KCX i pochylenie wersji podwieszanej. 6.5 Połączenie panelu zdalnego sterowania z centralą KCX Połączenie panelu zdalnego sterowania realizować wg wytycznych w rozdziale STEROWANIE 8.2 Czynności serwisowe Serwisowanie urządzenia realizowane jest w przy okazji wymiany filtrów. Należy sprawdzić: stan łożysk wirnika wentylatora (wirnik powinien swobodnie obracać się wokół własnej osi - bez bić i stuków), przedmuchać powierzchnię lamel wymiennika z kurzu i brudu, (jeżeli widać zabrudzenie), wyczyścić tacę na skropliny (ciepła woda wraz z detergentem do usunięcia zacieków kamiennych), sprawdzić drożności instalacji odprowadzenia skroplin i zalanie syfonu. Rys. Nr 6 Wygląd panelu sterującego 9.1 Obsługa Intuicyjne oprogramowanie pozwala na szybką nawigacje pomiędzy niezbędnymi parametrami. Każde okno składa się z grafik funkcyjnych umożliwiających szybką zmianę parametrów oraz przechodzenie między ekranami. Duży wyświetlacz zapewnia komfort ustawienia niezbędnych parametrów. Ekrany parame

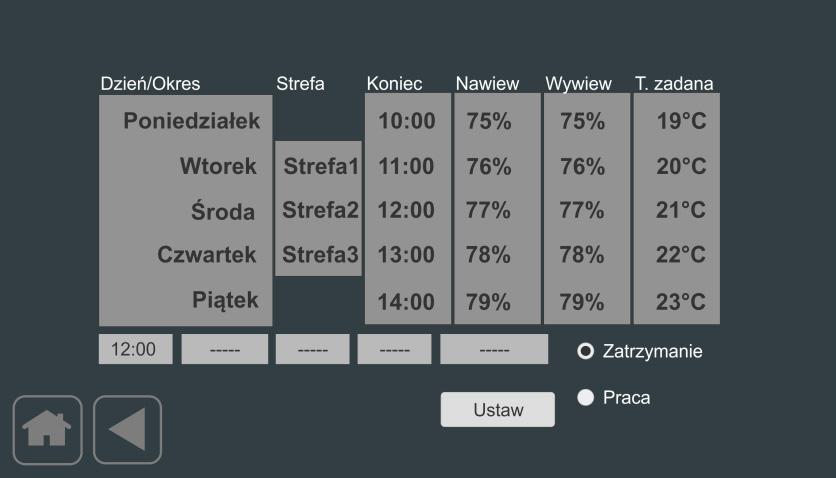

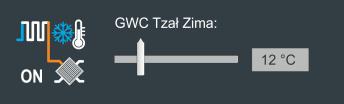

7 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA 9.3 Ekrany Ekran Główny Ekran główny zawiera wszystkie podstawowe informacje o stanie pracy urządzenia Ekran Trybu Manualnego Ekran Trybu Manualnego pozwala na szybkie ustawienie wydajności wentylatora nawiewu i wywiewu, gdy układ pracuje w trybie Manualnym. Dodatkowo dla urządzeń wyposażonych w nagrzewnicę lub chłodnicę jest możliwość ustawienia temperatury zadanej dla sterowania wg. czujnika referencyjnego ustawianego na Ekranie Podglądu Czujników. Informacje o stanie komunikacji Informacja o temperaturze i wilgotności mierzonej przez panel Podgląd oraz szybkie przejście do okna z informacją o mierzonych wszystkich temperaturach i wilgotnościach Nastawa wentylatora nawiewu oraz skrót do Ekranu Wentylatorów Nastawa wentylatora wyciągu oraz skrót do Ekranu Wentylatorów Skrót nieaktywny Przycisk przejścia do ekranu ustawienia Uwaga: Włączanie i wyłączanie urządzenie po dłuższym przyciśnięciu ikony. Po wyłączeniu urządzenie pracuje jeszcze przez 2 minuty celem wychłodzenia nagrzewnicy. Informacje statusowe Ekranu Głównego App3 PL 12:00,wt Aktualny numer aplikacji Aktualna strona językowa menu Aktualna godzina oraz dzień Informacja o zabrudzeniu filtrów Główny przycisk włączenia/wyłączenia urządzenia Ustawienia trybu pracy Informacja o aktualnym wysterowaniu wentylatorów nawiewu i wywiewu Informacja o wystąpieniu alarmu Przycisk przejścia do ekranu ustawień trybu Manualnego Status kontroli zabrudzenia filtrów Ekran Podglądu Czujników temperatury i wilgotności Ekran Podglądu Czujników pozwala na odczytanie wartości mierzonych przez wszystkie podłączone czujniki temperatury i wilgotności. Ponadto można wybrać czujnik referencyjny, wówczas podświetlony jest jednolitym kolorem zielonym. Czujnik referencyjny można wybrać z grupy czujników: Tn2 nawiewny czujnik temperatury, Tw wywiewny czujnik temperatury, Tp pomieszczeniowy czujnik temperatury. Tn2 czujnik temperatury nawiewu Tw czujnik temperatury wywiewu Tz czujnik temperatury zewnętrznej Tn czujnik temperatury nawiewu za odzyskiem ciepła Tr czujnik temperatury na wywiewie za odzyskiem ciepła Tp czujnik temperatury pomieszczenia Hw czujnik wilgotności wywiewu Brak informacji o zabrudzeniu filtrów Czujniki referencyjne: Tn2, Tw i Tp Informacja o aktywnej komunikacji panelu DEN17-C z centralkami sterującymi z serii UNIBOX (UNI- BOX Lite, UNIBOX v3.41 i UNIBOX v3.5 Brak komunikacji panelu DEN17-C UWAGA: W przypadku centrali wentylacyjnej (dostarczającej świeże powietrze z zewnątrz na potrzeby użytkowni-ków), zwłaszcza w układach wyposażonych w dodatkową nagrzewnicą elektryczną, zaleca się wybór Tn2, temperatura nawiewu, jako czujnik referencyjny. Przełączenie w okresie zimowym np. na czujnik Tw przy jednoczesnej niższej temperaturze w nie

8 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA zależnym układzie regulacji do grzejnikach konwekcyjnych będzie powodował ciągłą pracę nagrzewnicy elektrycznej. Rekuperator z wbudowaną nagrzewnicą elek-tryczna w tej sytuacji będzie dążył do uzyskania ustawionej temperatury na wyciągu. Będzie to skutkowało zwiększoną ilością pobieranej przez jednostkę energii Ekran Trybu Pracy Ekran Trybu praca pozwala na ustawienie podstawowych warunków czasowych pracy ciągłej lub pracy wg. ustawień programatora tygodniowego. Dodatkowo można wybrać czasowo tryb maksymalny prze-wietrzenia. W ramach ustawień pracy wentylatorów można posługiwać się trzema niezależnymi nastawami wydajności. Predefiniowane wydajności dla I, II i II biegu ustawiane są na Ekranie Właściwości Wentylatorów. Wybór trybu maksymalnej czasowej wydajności Ustawienie czasu trwania maksymalnej wydajności oraz czas który pozostał po aktywowaniu funkcji Wybór I biegu pracy wentylatorów Wybór ustawień dla wentylatorów, skrót do Ekranu Wentylatorów Wybór ustawień programatora tygodniowego, skrót do Ekranu Kalendarz Wybór ustawień parametrów pracy odzysku ciepła oraz urządzeń stowarzyszonych, skrót do Ekranu Wymiennik1 Skrót nieaktywny Wybór ustawień dla nagrzewnicy wstępnej, wtórnej oraz chłodnicy, skrót do Ekranu Nagrzewnica-Chłodnica Wybór ustawień daty i czasu, skrót do Ekranu Czas i Data Wybór podglądu listy alarmów, skrót do Ekranu Alarmy Wybór II biegu pracy wentylatorów Wybór podglądu wszystkich wejść/wyjść, skrót do Ekranu Wejścia/Wyjścia Wybór III biegu pracy wentylatorów Ekran drugi Ustawienia pozwala na edycję kolejnych parametrów Wybór trybu pracy: - Manualny ciągła praca wg. nastaw Ekranu Trybu Manualnego - Programator 1d niezależnie ustawiany każdy dzień tygodnia - Programator 7d powtarzający się dzień tygodnia - Programator 7d nastawy dla dni roboczych (pn-pt) oraz dla (so-nd) Wybór ustawienia dla Ekranu Komunikacji Wybór ustawienia dla Ekranu Timery Wybór Ekranu Przebiegi Wybór ustawienia dla Ekranu Filtry Wybór ustawienia dla Ekranu Podgląd Ekran Ustawienia Ekran pierwszy Ustawienia pozwala na edycję parametrów decydujących o pracy podłączonej urządzenia Wybór ustawienia dla Ekranu Wyświetlacz Wybór ustawienia dla Ekranu Pompa Ciepła 14 15

9 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA Wybór ustawienia dla Ekranu Aplikacje zablokowany dostęp do zmian Wybór/podgląd ustawień wentylatora nawiewu i wywiewu wcześniej wybranej strefy Wybór ustawienia dla Ekranu Aplikacje odblokowany dostęp Ekran Kalendarza Wybór/podgląd ustawienia temperatury zadanej wcześniej wybranej strefy Ekran Kalendarza pozwala na konfiguracje parametrów pracy w funkcji ustawień tygodniowych z podziałem na 4 strefy/ zony dziennie oraz na dni robocze (5d) i weekend (2d). Nawigacja i wybór realizowana jest przez przesuwanie w pionie zawartości poszczególnych list. Czerwona obwódka określa aktualnie ustawiony dzień/okres, strefę/zonę, godzinę zakończenia, wydajność, temperaturę oraz status czy urządzenie pracuje czy jest zatrzymane (Zatrzymanie/praca ). Po wprowadzeniu odpowiednich nastaw należy użyć przycisku Ustaw. UWAGA: Przy wprowadzaniu ustawień kalendarza określamy czas zakończenia strefy ( Koniec ). Wydajność i temperatura jest ustawiona dla okresu do czasu zakończenia strefy. Np. jeżeli ustawimy środę ze strefą 2 12:00 z wydajnością 77%/77%, 21 C oznacza to, że wydajności 77% i temperatura 21 będzie utrzymywana do godziny 12:00 w środę. Wybór/podgląd ustawienia stanu pracy dla wcześniej wybranej strefy Panel w trybie manualnym Ekran Wymiennika Kalendarz jest aktywowany w ekranie Tryby Pracy Ekran pierwszy Wymiennika pozwala na ustawienie podstawowych oraz zaawansowanych parametrów sterowania przepustnicy Bypassu oraz Gruntowego Wymiennika Ciepła GWC. Wybór/podgląd dnia tygodnia oraz grupy dni {Pn Wt Sr Cz Pt - So Nd 7d 5d 2d} Nastawa temperatury załączenia przepustnicy Bypassu - widok okna kalendarza dla manualnego tryby pracy Wybór/podgląd jednej z czterech stref Wybór/podgląd końca wcześniej wybranej strefy Nastawa temperatury wyłączenia przepustnicy Bypassu Nastawa temperatury zewnętrznej, poniżej której zostaje otwarta przepustnica GWC (okres zimowy) Nastaw temperatury zewnętrznej, powyżej której zostaje otwarta przepustnica GWC (okres letni) Ograniczenie wyłączenia przepustnicy Bypassu w funkcji temperatury pomieszczenia Tp lub wywiewu Tw 16 17

10 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA Parametry czasowe (Ton,Toff) określające czas ciągłej pracy i przerwy przepustnicy GWC (przerwa jest czasem niezbędnym dla regeneracji źródła) Sygnalizacja logiczna stanu sterowania przepustnica Bypassu oraz przepustnica GWC Ekran drugi Wymiennik pozwala na dalszą parametryzacje pracy przepustnicy Bypassu jako element ochrony przeciwoszronieniowej wymiennika ciepła. Dodatkowo można ustawić parametry pracy trybu kontroli przeciwoszronieniowej oraz typ wymiennika ciepła. Nastawa temperatury ochrony przeciwoblodzeniowej Wybór czujnika Sice dla algorytmu ochrony przeciwoblodzeniowej Aktywacja algorytmu ochronny przeciwoblodzeniowej Wybór typu wymiennika wymiennik krzyżowy Wybór typu wymiennika wymiennik obrotowy Wybór rodzaju wymiennika na wejściu do centrali wentylacyjnej Wybór funkcji wyjścia PWM1 aktywne w zależności od rodzaju aplikacji Ekran Nagrzewnica-Chłodnica Ekran Nagrzewnica-Chłodnica pozwala na ustawienie podstawowych parametrów pracy dla nagrzewnicy wstępnej H1, nagrzewnicy wtórnej H2 oraz chłodnicy. W zależności od wybranej aplikacji, parametry mają zastosowanie do nagrzewnicy elektrycznej lub wodnej oraz chłodnicy wodnej i DX. Ustawienia parametrów załączenia H1TzOn i wyłączenia H1TnOff zezwolenia na pracę nagrzewnicy wstępnej w funkcji temperatury zewnętrznej Tz i temperatury nawiewu Tn Ustawienie parametrów załączenia i wyłączenia sygnału startu pompy nagrzewnicy wodnej lub zasilania nagrzewnicy elektrycznej w funkcji sekwencji grzewczej Ustawienie parametrów załączenia i wyłączenia sygnału startu pompy chłodnicy wodnej lub startu agregatu freonowego w funkcji sekwencji chłodzenia Ustawienie parametru H2TzEn zezwolenia na załączenie nagrzewnicy wtórnej w funkcji temperatury zewnętrznej Tz Ustawienie parametru CTzEn zezwolenia na załączenie chłodnicy w funkcji temperatury zewnętrznej Tz Ustawienie zezwolenia na pracę nagrzewnicy wstępnej, wtórnej oraz chłodnicy 18 19

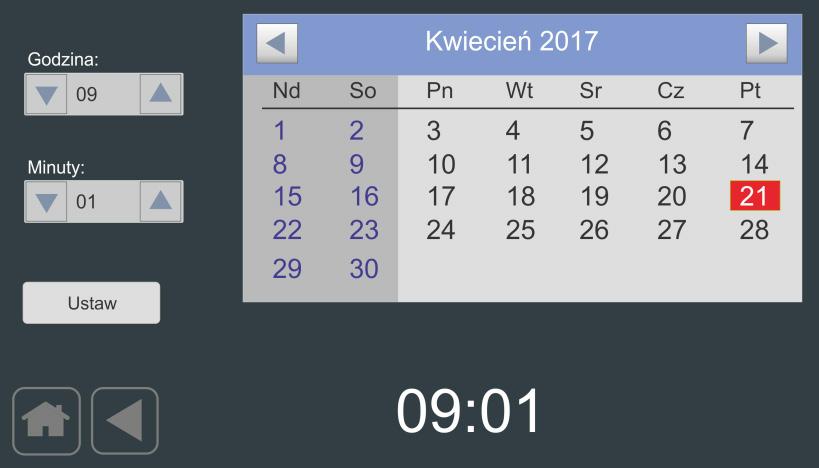

11 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA Komunikat alarmu Status Przyczyny Postępowanie Ekran Czas i Data Ekran Czas i Data pozwala na ustawienie aktualnej wartości daty i czasu wykorzystując intuicyjny interfejs graficzny. Wbudowany w panel zegar RTC podtrzymywany jest bateryjnie. Zmiana wybranych parametrów zostaje zapisana po wybraniu przycisku Ustaw. Ustawienie aktualnej godziny oraz minuty "Alarm TN - alarm czujnika temperatury TN" Błąd Możliwe uszkodzenie lub nie podłączenie czujnika temperatury TN "Alarm TN2 - alarm czujnika temperatury TN2" Błąd Możliwe uszkodzenie lub nie podłączenie czujnika temperatury TN2 "Alarm TW - alarm czujnika temperatury TW" Błąd Możliwe uszkodzenie lub nie podłączenie czujnika temperatury TW "Alarm TR - alarm czujnika temperatury TR" Błąd Możliwe uszkodzenie lub nie podłącze-nie czujnika temperatury TR "Alarm TZ - alarm czujnika temperatury TZ" Błąd Możliwe uszkodzenie lub nie podłącze-nie czujnika temperatury TZ "Alarm TP - alarm czujnika temperatury TP" Błąd Możliwe uszkodzenie lub nie podłączenie czujnika temperatury TP Wymaga interwencji serwisu Wymaga interwencji serwisu Wymaga interwencji serwisu Wymaga interwencji serwisu Wymaga interwencji serwisu Wymaga interwencji serwisu Akceptacja wprowadzonych zmian "Alarm RTZ - alarm zegara czasu rzeczywistego" Błąd Nieprawidłowa praca zegara czasu wbudowanego w panel Wymaga interwencji serwisu "Alarm REC alarm Zabezpieczenia wymiennika" Informacyjny Niska temperatura za wymiennikiem przeciwprądowym. Może wystąpić przy niskich temperaturach zewnętrznych. Brak - tryb zabezpieczenia rozmraża wymiennik, nie wymaga dodatkowej interwencji obsługi /serwisu Ekran Alarmów Ekran Alarmów pozwala na podgląd zarejestrowanych alarmów wraz szczegółowym opisem zdarzenia oraz czasem wystąpienia. Zawartość listy może być skasowana poprzez wybranie przycisku Wyczyść listę. Kasowanie listy alarmów "Alarm FLT TIME alarm zabrudzenia filtra" Informacyjny Zabrudzony filtr - został przekroczony czas od ostatniej wymiany filtrów "Alarm FRS alarm przeciwzamrozeniowy" Błąd Występuje tylko przy zainstalowaniu opcjonalnej nagrzewnicy wodnej. Niska temperatura za nagrzewnicą wodną powoduje aktywację zabezpieczenia. Należy wymienić filtr. Nie wymienione filtry zwiększają koszty eksploatacji, filtr traci swoje właściwości filtrujące co powoduje zabrudzenie urządzenia i instalacji. Po wymianie zresetować czas przewidziany do następnej wymiany filtrów. Sprawdzić czy czynnik o odpowiedniej temperaturze i przepływie dociera do nagrzewnicy wodnej. Sprawdzić czy centrala odzyskuje ciepło, czy nie jest otwarty by-pass, czy wentylator wyciągowy działa Ekran Wejścia/Wyjścia Ekran Wejścia/Wyjścia pozwala odczytanie stanu wejść i wyjść cyfrowych oraz analogowych. Możliwe alarmy Komunikat alarmu Status Przyczyny Postępowanie "Alarm POZ alarm przeciwpożarowy" Informacyjny Załączenie styku na płytce urządzenia z zewnętrznego systemuprzeciwpożarowego Brak - Następuje zatrzymanie wentylatorów. "Alarm COM - alarm komunikacji panelu Błąd Brak połączenia pomiędzy panelem, a płytką Sprawdzić połączenie pomiędzy Regulatorem, a płytką Alarm HWD alarm wewnętrzny panelu Błąd Możliwe uszkodzenie wewnętrzne Wymaga interwencji serwisu Stan wejścia cyfrowego Stan wyjścia cyfrowego Stan wyjścia analogowego "Alarm HE - alarm z nagrzewnicy elektrycznej" Błąd Zbyt wysoka temperatura nagrzewnicy elektrycznej aktywacja termostatu zabezpieczającego Sprawdzić czy wydajność urządzenia nie jest zbyt niska/zwiększyć wydajność do minimum 50%. Jeżeli nie przynosi spodziewanego efektu wymaga interwencji serwisu 20 21

12 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA Ekran Komunikacji Ekran Komunikacji pozwala na ustawienie parametrów komunikacji dla portu COM2 sterownika Aktywowanie komunikacji przez port COM2 w centralkach z serii UNIBOX Ustawienie prędkości komunikacji dla portu COM2 { } w centralkach z serii UNIBOX Ustawienie trybu komunikacji dla portu COM2 {LOC odczyt REM zapis/odczyt} w centralkach z serii UNIBOX Ekran Filtra Ekran Filtra pozwala na ustawienie sposobu kontroli zabrudzenia filtrów centrali wentylacyjnej. FCntEN aktywacja czasowej kontroli oraz alarmu zakończenia zliczenia czasu Ustawienie czasu kontroli Ustawienie typu kontroli zabrudzenia filtra Sygnalizacja zakończenia zliczania czasu Ekran Podglądu Ekran Podglądu pozwala na wizualne zobrazowanie podstawowych parametrów pracy dla sterowanej centrali wentylacyjnej z krzyżowym odzyskiem ciepła. Podgląd centralki wentylacyjnej z wymiennikiem krzyżowym Ekran Wyświetlacza Ekran Wyświetlacza pozwala na ustawienie poziomu podświetlenie matrycy, czasu automatycznego powrotu do ekranu głównego lub podglądu, czasu zadziałania wygaszacza oraz parametryzowania wyświetlania wartości sterowania wentylatorów oraz sprawności odzysku ciepła. Dodatkowo ekran pozwala na ustawienie hasła aktywującego zaawansowany dostęp. Czas automatycznego powrotu do Ekranu Głównego w przypadku braku aktywności Aktywacja wyświetlania sprawności odzysku ciepła na Ekranie Podglądu Poziom jasności podświetlenia matrycy Czas zadziałania wygaszacza ekranu liczony od momentu automatycznego powrotu do Ekranu Głównego Wybór wyświetlania informacji o sterowaniu wentylatorów na Ekranie Głównym Edycja hasła do ustawień zaawansowanych 22 23

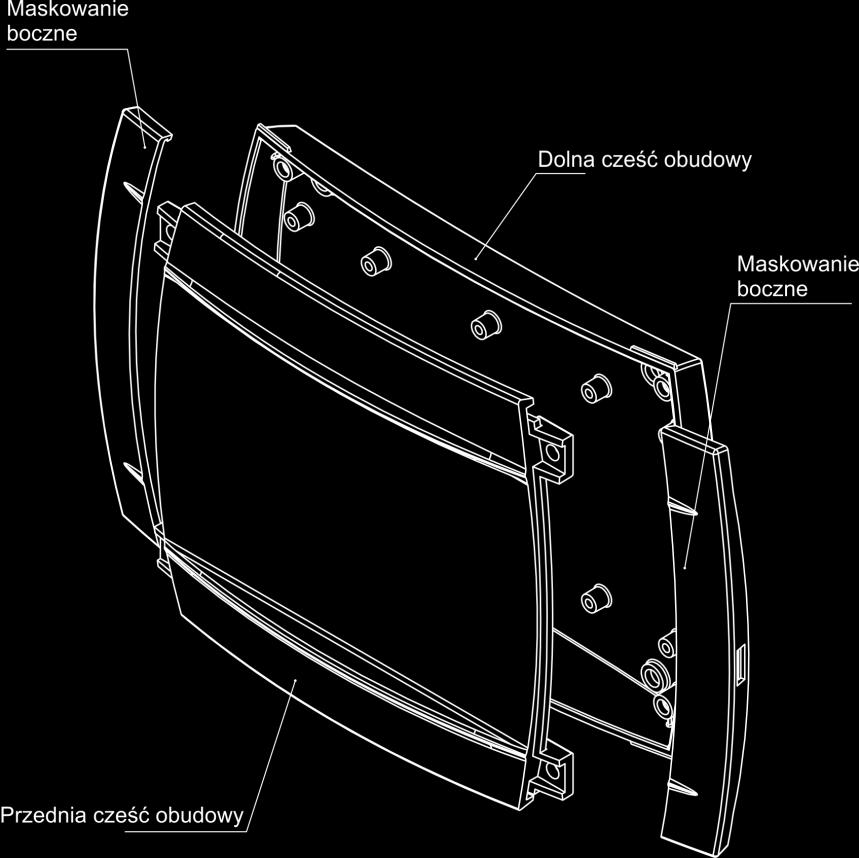

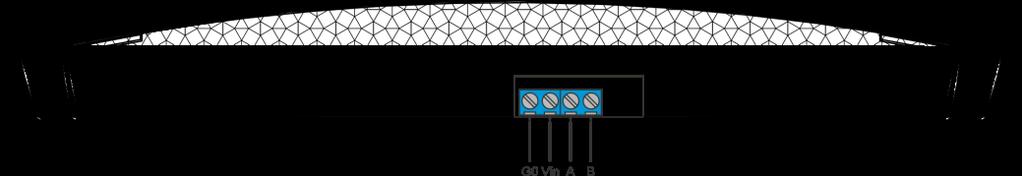

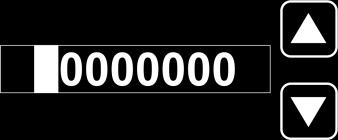

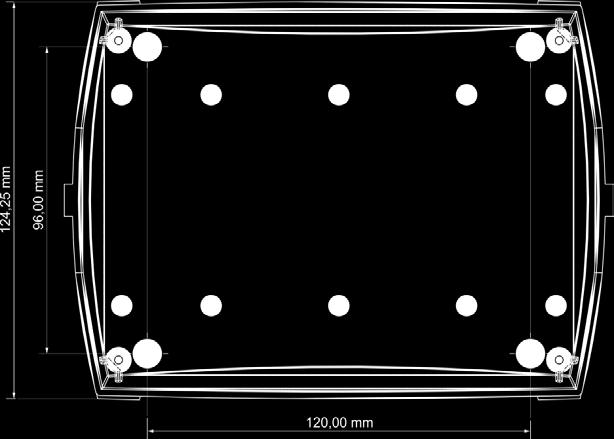

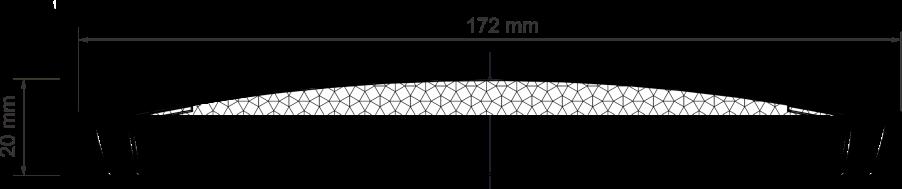

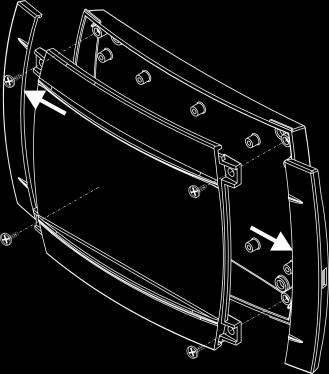

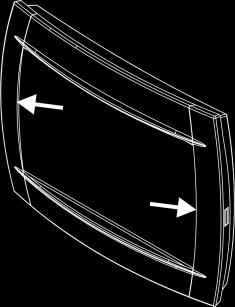

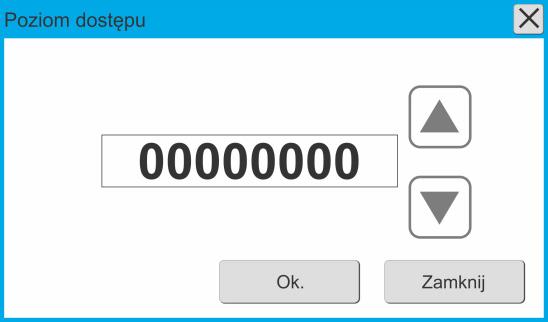

13 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA Ekran Edycji Hasła Ekran Edycji Hasła pozwala na wprowadzenie hasła dostępu do ustawień zaawansowanych Montaż Panelu Montaż panelu DEN17-C do ściany wg instrukcji poniżej. Hasło dostępu do ustawień zaawansowanych Wprowadzenie poprawnego hasła odblokowuje dostęp do ustawień zaawansowanych Edycja hasła sprowadza się do wskazania cyfry a następnie zmiany wartości za pomocą kursorów góra-dół. UWAGA: Hasło dostępne u producenta/dystrybutora, po wprowadzeniu hasła do ustawień zaawansowanych dostęp jest ograniczany do 5 minut, po 5 minutach dostęp do zaawansowanych ustawień wymaga ponownego wpisania hasła Zdjąć maskowania boczne poprzez lekkie naciśnięcie a następnie wysunięcie ich na zewnętrz. Maskowania boczne założone są na zatrzask do części frontowej. Odkręcenie śrub mocujących frontową część panelu. Montaż dolnej(tylnej) części obudowy panelu DEN17-C do za pomocą 4 otworów o średnicy 3mm. 10. Wymiary Panelu DEN17-C Uwaga: Należy zwrócić szczególną uwagę na demontaż frontowej części na której zamocowany jest wyświetlacz TFT oraz elektronika sterująca. 11. Połączenia elektryczne i sygnalizacja 11.1 Schematy elektryczne Szczegółowe schematy elektryczne znajdują się na następnych stronach w rozdz.12. Rys. Nr 7 Widok dolnej części obudowy Rys. Nr 10 Podłączenie zasilania i komunikacji Rys. Nr 8 Widok z boku dolnej części obudowy Rys. Nr 9 Obudowa DEN17-C rozłożona na poszczególne komponenty 11.2 Podłączenie zasilania i komunikacji Panel DEN17-C zasilany jest napięciem 12V DC dostarczanym ze sterownika. Zasilanie i sterowanie odbywa się poprzez 4-żyłowy przewód komunikacyjny. Z każdej ze stron może on być zakończony koń-cówkami typu RJ11 (4 stykowa, gabaryt 6) lub podłączony bezpośrednio do złącza zaciskowego COM1. Przewód z końcówkami RJ należy wykonać metodą z przeplotem. W przypadku stosowania przewodów dłuższych niż 5m, zaleca się stosowanie przewodu typu skrętka, np. UTP (1. para: +12V, ; 2. para: A, B). Maksymalna odległość pomiędzy KCX, a panelem 100m. Przewód nie może być prowadzony razem z kablami zasilającymi Podłączenie nagrzewnicy elektrycznej do KCX1200 Sposób podłączenia nagrzewnicy elektrycznej do modułu zasilająco - sterującego oraz sterownika w KCX1200, opisany jest na odpowiednich schematach elektrycznych (m.in. sposób podłączenia, rodzaje i przekroje kabli). Przekroje kabli zewnętrznych zwymiarowano dla odległości maksimum 10m. Kable sygnałowe nie mogą być prowadzone razem z przewodami sterowniczymi

14 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA 11.4 Sygnalizacja LED Płytka sterownika, wyposażona jest w 3 diody sygnalizujące status urządzenia: LED1 (czerwona) sygnalizuje alarm urządzenia LED2 (zielona) sygnalizuje komunikację po COM2 (MODBUS) z zewnętrznym systemem BMS LED3 (zielona) sygnalizuje komunikację po COM1 z panelem DEN17-C Możliwe stany sygnalizacji: LED3 miga z częstotliwością 2x/ sekundę: poprawna komunikacja z panelem DEN17-C LED1 miga z częstotliwością 1x/2 sekundy, LED3 świeci się ciągle: brak komunikacji z panelem DEN17-C LED1 miga z częstotliwością 2x/2 sekundy, LED3 miga z częstotliwością 2x/sekundę: brak komunikacji po porcie COM2 z zewnętrznym systemem BMS; komunikacja z panelem DEN17-C poprawna LED1 miga z częstotliwością 2x/2 sekundy, LED3 świeci się ciągle: brak komunikacji po porcie COM2 z zewnętrznym systemem BMS; brak komunikacji z panelem DEN17-C LED2 miga komunikacja z BMS poprawna. Dodatkowo zasilenie cewki każdego z przekaźników wyjść cyfrowych DO1-DO4 powoduje załączenie odpowiadających im diod LED K1 LED K Schematy elektryczne Schemat automatyki DE_SZS_KCX300/500 EC dla KCX300/500: płytki sterującej Schemat automatyki DE_SZS_KCX300/500 EC dla KCX300/500: zasilania Schemat automatyki DE_SZS_KCX800 EC dla KCX800: płytki sterującej Schemat automatyki DE_SZS_KCX800 EC dla KCX800: zasilania Schemat automatyki DE_SZS_KCX1200 EC dla KCX1200: płytki sterującej Schemat automatyki DE_SZS_KCX1200 EC dla KCX1200: zasilania Schemat sterownicy dodatkowej nagrzewnicy elektrycznej DE_SZS_HE3f dla KCX1200 EC 12.1 Dane ogólne Napięcie zasilania: Pobór mocy: Temp. otoczenia w trakcie pracy: Temp. przechowywania: Zgodność z CE str.30 str.32 str.34 str.33 str.36 str.38 str VAC ± 10%, 50/60Hz 6VA (wyjścia P1,P2 nieobciążone) C C Niniejszy produkt spełnia wymogi norm europejskich w zakresie kompatybilności elektromagnetycznej PN-EN i posiada znak CE. 13. Komunikacja MODBUS RTU Układy automatyki KCX wyposażone są w 2 porty komunikacyjne COM1 oraz COM2. Port COM1 służy do komunikacji z panelem zewnętrznym DEN17-C, jako RS232/RS485. Port COM2 jako RS485 służy do komunikacji z urządzeniami zewnętrznymi za pomocą instrukcji w standardzie MODBUS. Komunikacja za pomocą COM2 odbywa się z prędkością { } (bez kontroli parzystości, 1 bit stopu). Komunikacja za pomocą COM2 uaktywniana jest przez wybranie odpowiedniego parametru [COM2] w panelu sterującym DEN17-C. Obsługiwane ramki: 03 Read HoldingRegister odczyt grupy danych (rejestry o formacie 2-bajtowym) 06 Preset Single Register ustawienie wybranego rejestru (rejestry o formacie 2-bajtowym) 16 Preset Multiply Register ustawienie grupy rejestrów ADRES REJESTRU KOD OPIS TYP CRS1 DS3_HI MSB: bajt temperatury Tp Odczyt DS3_LO LSB: bajt temperatury Tp Odczyt DS0_HI MSB: bajt temperatury Tz Odczyt DS0_LO LSB: bajt temperatury Tz Odczyt DS1_HI MSB: bajt temperatury Tn Odczyt DS1_LO LSB: bajt temperatury Tn Odczyt DS2_HI MSB: bajt temperatury Tw Odczyt DS2_LO LSB: bajt temperatury Tw Odczyt DS4_HI MSB: bajt temperatury To Odczyt DS4_LO LSB: bajt temperatury To Odczyt DS5_HI MSB: bajt temperatury Tn2 Odczyt DS5_LO LSB: bajt temperatury Tn2 Odczyt DI MSB: Wejścia cyfrowe DI:[UI2][UI1][DI5][DI4][DI3][DI2][DI1][DI0] Odczyt TZAD LSB: Temperatura zadana ustawiana przez COM2 Odczyt MSB: Rejestr statusowy 1: [T1][T2][MODE1][MODE0][DS2present][RUN] [DS1present][DS0present] Aktualny tryb pracy [MODE1] [MODE0] 00 - tryb MIN 01 - tryb MAX 10 - tryb ULUB 11 - tryb STREFA Czujka wiodąca wybrana na panelu [T1] [T2] 11 - czujnik DS3 (Tp) 10 - czujnik DS2 (Tw) 01 - czujnik DS1 (Tn) 00 - czujnik DS5 (Tn2) RUN ON/OFF wymuszone z panela DS0present obecność czujnika temperatury Tz DS1present obecność czujnika temperatury Tn DS2present obecność czujnika temperatury Tw Odczyt REJESTRU ADRES KOD OPIS TYP CRS CRS LSB: Rejestr statusowy 2: [DS3present][VDI1][VDI2][VDI3][VDI4] [VDI5] [DS5present][DS4present] VDI1 zezwolenie na pracę wystawiane przez Kalendarz (w przypadku pracy w trybie STREFA) VDI2 praca siłownika bypassu VDI3 załączenie nagrzewnicy elektrycznej wstępnej/gwc VDI4 aktywne zabezpieczenie przeciwoblo dzeniowe VDI5 alarm z potwierdzeniem (1 brak alarmu z potwierdzeniem, 0 wystąpienie alarmu z potwierdzeniem) DS3present obecność czujnika temperatury Tp DS4present obecność czujnika temperatury To DS5present obecność czujnika temperatury Tn2 MSB: Rejestr statusowy3: [VDI13][VDI12][VDI11][VDI10][VDI9][VDI8] [VDI7][VDI6] VDI6 zezwolenie na pracę nagrzewnicy H2 VDI7 zezwolenie na pracę nagrz. wstępnej H1 VDI8 zezwolenie na pracę chłodnicy C VDI9 nieużywany VDI10 - blokowanie sekwencji chłodzenia od temp. zewn. VDI11 blokowanie sekwencji grzania od temp. zewn. Odczyt CRS3 VDI12 sterowanie pompy nagrzewnicy H2 od temp. zewn. Odczyt VDI13 nieużywany EFF LSB: Sprawność wymiennika liczona wg wzoru (Tn-Tz)/(Tw-Tz) * 100% [%], {0-99%} Odczyt Odczyt TZAL_BY MSB: Temp. załączenia przepustnicy bypassu [ C], {5 35} Odczyt TWYL_BY MSB: Temp. wyłączenia przepustnicy bypassu [ C], {5 35} Odczyt AppNo LSB: Numer aktywnej aplikacji (maska 0x0F) Odczyt TOchrony MSB: Temp. progu ochrony odz. ciepła (maska 0x3F) [ C], {0 30} Odczyt HeatThOn LSB: Próg załączenia nagrzewnicy wtórnej w funkcji sekwencji grzania [%], {0 99} Odczyt HeatThOff MSB: Próg wyłączenia nagrzewnicy wtórnej w funkcji sekwencji grzania [%], {0 99} Odczyt CoolThOn LSB: Próg załączenia chłodnicy w funkcji sekwencji chłodzenia [%], {0 99} Odczyt CoolThOff MSB: Próg wyłączenia chłodnicy w funkcji sekwencji chłodzenia [%], {0 99} Odczyt LSB: Wyjścia cyfrowe DO DO: [x][x][x][x] Odczyt [OUTPUT4][OUTPUT3][OUTPUT2][OUTPU1] OUTA MSB: Wyjście analogowe OUTA {0-255} Odczyt OUTB LSB: Wyjście analogowe OUTB {0-255} Odczyt OUTC MSB: Wyjście analogowe OUTC {0-255} Odczyt OUTD LSB: Wyjście analogowe OUTD {0-255} Odczyt PWM_OC MSB: Wyjście impulsowe Odczyt LSB: Rejestr stanów alarmowych [ALARM][AL_COM2][x][x][x][x][x][AL_COM1] ALCRS1 ALARM główna flaga alarmu Odczyt AL_COM2 alarm komunikacji COM2 AL_COM1 alarm komunikacji COM UNI- BOX3v4_ SOFT_VER ALCRS2 MSB: Wersja firmware UNIBOX3v4x [msb7][msb6] [msb5][msb4]. [msb3][msb2][msb1][msb0] Np.: 0x2A oznacza wersję 2.10 LSB: Rejestr stanów alarmowych [x][x][x][x][al_stop_in_progress] [AL_AF_HIGH_PREASSURE] [AL_AF_LOW_PREASSURE][AL_HEATER_HE] AL_STOP_IN_PROGRESS alarm wymagający potwierdzenia lub wyłączany z opóźnieniem AL_AF_HIGH_PREASSURE alarm wysokiego ciśnienia pompy ciepła AL_AF_LOW_PREASSURE alarm niskiego ciśnienia pompy ciepła AL_HEATER_HE alarm nagrz. elektrycznej H2 MSB:[MODBUS_T1][MODBUS_T2][x][x] [x] [x] [x] [COM2ctrlSTART_bit] COM2ctrlSTART_bit zewnętrzny start po COM2 Wybór czujnika wiodącego przez ModBus SET_REG1 [MODBUS_T1][MODBUS_T2]: 00 TN2 01 TN 10 TW 11 TP NAWIEW_ LSB: Nastawa prędkości wentylatora nawiewu MANUAL {0-255} WYWIEW_ MSB: Nastawa prędkości wentylatora wywiewu MANUAL {0-255} LSB: Nastawa temperatury zadanej TZAD przez TZAD ModBus [ C],{0-50} MSB: [SICE_SEL][x][Tochr5][Tochr4] [Tochr3] [Tochr2][Tochr1][Tochr0] TOCHRO- NY SICE_SEL: Wybór czujnika dla algorytmu ochrony przeciwoblodzeniowej 0 To 1 Tn Odczyt Odczyt */Odczyt */Odczyt */Odczyt */Odczyt */Odczyt [Tochr5]:[Tochr0] Temperatura progu ochrony [ C],{0-50} Odczyt MSB: [x][x][h2tzen5][h2tzen4][h2tzen3] [H2TzEn2] [H2TzEn1][H2TzEn0] H2TzEN [H2TzEn5]:[H2TzEn0] Temperatura zewnętrzna, powyżej której nagrzewnica wtórna nie otrzyma zezwolenia na pracę [ C],{0-30} LSB: [x][x][ctzen5][ctzen4][ctzen3] [CTzEn2][CTzEn1][CTzEn0] Odczyt CTzEN [CTzEn5]:[CTzEn0] Odczyt Temperatura zewnętrzna, poniżej której Chłodnica nie otrzyma zezwolenia na pracę [ C],{0-35} OUTE MSB: Wyjście analogowe OUTE {0-255} Odczyt OUTF LSB: Wyjście analogowe OUTF {0-255} Odczyt AIN0 MSB: Wejście analogowe 0-10V na płytce sterownika UNIBOX3v41 {0-255} Odczyt UI1 LSB: Wejście analogowe UI1 0-10V na płytce sterownika UNIBOX_EXTENDER_v1.1 {0-255} Odczyt 26 27

15 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA REJESTRU ADRES KOD OPIS TYP UI2 MSB: Wejście analogowe UI2 0-10V na płytce Odczyt sterownika UNIBOX_EXTENDER_v1.1 {0-255} LSB: [PuTzON_EN][x][PuTzOn5][PuTzOn4] [PuTzOn3][PuTzOn2][PuTzOn1][PuTzOn0] [PuTzOn5]:[PuTzOn0] PuTzOn Temperatura zewnętrzna załączenia pompy nagrzewnicy wodnej. Poniżej wskazanej temperatury pompa pracuje zawsze, niezależnie od trybu pracy oraz zapotrzebowania na ciepło [ C], {0 30}, (maska 0xBF) Odczyt PuTzON_EN zezwolenie na pracę pompy w funkcji temperatury Tz THiConst MSB: Górne ograniczenie temperatury powietrza nawiewanego (regulacja względem Tn2) [ C], {0 50} Odczyt TLoConst LSB: Dolne ograniczenie temperatury powietrza nawiewanego (regulacja względem Tn2) [ C], {0 50} Odczyt MSB: Czas zwłoki po starcie układu, po którym RpOFFDuration uruchomiona zostaje funkcja zabezpieczenia przeciwoblodzeniowego Rprot [min.], {0 59} Odczyt Odczyt MSB: Początek przedziału czasowego w godzinach (1-23) w którym następuje zatrzymanie urządzenia ASTInt Odczyt na czas określony parametrem ASDuration (maska x1F) ASDuration LSB: Czas zatrzymania urządzenia [min.], {1 30} Odczyt RefSensHi MSB: bajt temperatury czujnika referencyjnego Odczyt RefSensLo LSB: bajt temperatury czujnika referencyjnego Odczyt * Możliwa zmiana z poziomu BMS Przykład kalkulacji temperatury: Tn = ((DS1_HI << 8) + DS1_LO )/16 Np: DS1_HI = 1, DS1_LO=120 -> Tn = 376/16 = 23.5 C Warunek startu urządzenia za pomocą COM2 (bit COM2ctrl- START_bit w rejestrze MSB): - ustawienie na panelach DEN17-C parametru [COM2] = {TAK} - ustawienie na panelach DEN17-C parametru [Ctrl] = {Rem} - załączenia na panelach DEN17-C stanu pracy na ON Adresacja urządzenia odbywa się przy pomocy przełącznika S1MX typu dipswitch umieszczonego na płytce sterownika Unibox3v41 ON Addr0 Addr1 Addr2 Fn1 adres = 0 (adres zabroniony) Adres ustawiany jest poprzez załączanie poszczególnych bitów słowa binarnego. Przełącznik addr0 odpowiada za 0. Bit, addr1 1.bit, addr2 2.bit. Fn1 jest nieużywany. Przykładowe konfiguracje: ON Addr0 ON Addr1 Addr2 Fn Addr0 ON Addr1 Addr2 Fn adres = 1 adres = 3 adres=5 ON Addr0 ON Addr1 Addr2 Fn Addr0 ON Addr1 Addr2 Fn adres=2 adres = 4 adres = Serwis - informacja Dodatkowe informacje na temat eksploatacji urządzenia można uzyskać w Dziale Serwisu KLIMA-THERM: Faks: (+48 58) Tel.: (+48 58) serwis@ Zgodnie z obowiązującymi przepisami o zużytym sprzęcie elektrycznym i elektronicznym, produkt nie może być traktowany jako odpad komunalny. Nie wolno umieszczać, wyrzucać, magazynować zużytego sprzętu elektrycznego i elektronicznego wraz z innymi odpadami. Związki zawarte w sprzęcie elektrycznym i elektronicznym wykazują bowiem niekorzystne oddziaływanie na środowisko naturalne i na człowieka. PAMIĘTAJ! Użytkownik sprzętu przeznaczonego dla gospodarstw domowych, po zużyciu takiego sprzętu, zobowiązany jest do oddania go jednostce zbierającej zużyty sprzęt elektryczny i elektroniczny. Selektywna zbiórka odpadów pochodzących z gospodarstw domowych oraz przekazanie ich do przetworzenia, odzysku, recyklingu oraz utylizacji chroni środowisko przed zanieczyszczeniem i skażeniem, a także przyczynia się do zmniejszenia stopnia wykorzystania zasobów naturalnych oraz obniżenia kosztów wyprodukowania nowych urządzeń. Uwaga1: Po załączeniu zasilania przez pierwsze 30 sek. blokowana jest komunikacja za pomocą portu COM2. Addr0 ON Addr1 Addr2 Fn1 adres = 7 Addr0 Addr1 Addr2 Fn1 Uwaga2: Kalkulacji temperatury wymagają: Tz,Tn,Tw,Tn2,To,Tp Uwaga3: Wejście analogowe AIN0 jest wejściem uniwersalnym. Parametr [AinFn] = {AI DI} określa funkcje wejścia. W przypadku wejść analogowych UI1 i UI2 wybór funkcji wejścia określa odpowiednio parametr UI1f i UI2f = {AI DI}. Addr0 Addr1 Addr2 Fn1 Uwaga4: Odczyt rejestrów od adresu możliwy jest od wersji firmware 2.10 (0x2A)

16 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA DE_SZS_KM_UNI3v4_KCX300/500-EC_v.1.4 APLIKACJA APP16 UNIBOX 3v41 COM1 LED1 LED2 LED3 MODBUS COM2 B A LED K3 LED K4 BEZPIECZNIK WENT. WY WIEW T 2,5A F3 BEZPIECZNIK WENT. NAWIEW T 2,5A F4 ZASILANIE NAWIEW WY WIEW N L1/ L L1/ L N L1/ L N 3x1 mm2 3x1 mm2 PE N L VN_ L VN_ N VN_ PE VW_ L VW_ N VW_ PE NC ZASILANIE 24VAC ZASILANIE 24VAC OUTD 0-10V SILNIK WY WIEW +12V B A PANELU DEN16- C 0-10V COM1 OUT C 0-10V SILNIK NAWIEW 0-10V CZUJNIK TEMP. TZ DQ CZUJNIK TEMP. WY WIEWU TW DQ TN DQ KOMUNIKACY JNE EXTENDER CZUJNIK TEMP. ZA ODZYSKIEM TR JP_ EXTERNAL DQ CZUJNIK TEMP. NAWIEWU 2 TN2 DQ DI3 LED K2 DI S1MX ON DI1 LED K1 DI0 PWM OUT +12V OUT Analog AIN +12V OUTPUT2 OUTPUT 4 OUTPUT 3 OUTPUT1 NO COM NC NO COM OUT3 (NO) L_ COM ,5 mm2 0,5 mm2 0,5 mm2 0,5 mm2 BI BR BI BR BI BR BI BR COM NO NC COM NO NC 3x L N PE L N PE ZASILANIE 230 VAC min. 3x1,5mm2 zabezp. C20 OPCJA LIY CY 3x1 mm2 24 VAC LIY CY 3x1 mm2 Y 24VAC Y 24VAC NAGRZEWNICA WODNA VW_ VW_ AOUT VN_ VN_ AOUT LIYCY 2x0,34 mm2 DQ U CZUJNIK TEMP. LIYCY 2x0,34 mm2 DQ U CZUJNIK TEMP. WY WIEWU LIYCY 2x0,34 mm2 LIYCY 2x0,34 mm2 DQ U CZUJNIK TEMP. ZA ODZY SKIEM DQ U CZUJNIK TEMP. NAWIEWU 2 0,5 mm2 K ,5 mm SSR (3) SSR (4) OPCJA 2x1 mm2 TERMOSTAT PRZECIWZAMR. 24 VAC 1.2 3x1 mm COM OPEN CLOSE 24 V GWC 2x1 mm2 2.5 BY _ N mm2 230V BY PASSU OPCJA 2x1 mm2 START FREONOWA!UWAGA! 1) w przypadku zmiany 0-10V silnika nawiewu OUTPUT 2 2) w przypadku braku termos tat u styki AIN i +12V 30 31

17 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA DE_SZS_KM_UNI3v4_KCX300/500-EC_v.1.4 2,5 SSR 25A 1 3 SSR (3) 0,5 mm2 0,5 mm2 SSR (4) A1 K1 DE_SZS_KM_UNI3v4_KCX800-EC_v VAC A2 LISTWA N PE PE N1 N2 N3 BY _ N L N PE L_ COM OUT3 (NO) F1 B10 K mm SSR (4) SSR (3) LISTWA N/ PE L N PE 3x1mm2 U N PE L_ COM M1 VN_ L WENTY LATOR NAWIEW PE PE N1 N2 N3 VN_ PE VN_ N F1 B16 AIN KM1 VN_ VN_ AOUT 2x0.5 mm mm x L L N PE L_ COM N F1 B16 NAGRZEWNICA ELEKTRY CZNA MAX 3 kw KM x1mm2 1.7 SSR (3) 1 mm2 TERMOKONTAKT NAGRZEWNICY 1.7 SSR (4) LISTWA N/ PE 3x1mm2 M1 VN_ L PE PE N1 N2 N3 U N PE WENTY LATOR NAWIEW VN_ PE VN_ N VN_ VN_ AOUT AIN 2x0.5 mm2 SSR 25A ,5 mm2 0,5 mm2 K1 230 VAC A1 A2 BY _ N SSR 25A 3 4 SSR (4) SSR (3) 0,5 mm2 0,5 mm2 K1 230 VAC A1 A2 LISTWA N/ PE PE PE N1 1 N2 N3 SSR 25A BY _ N 0,5 mm2 0,5 mm2 K1 230 VAC A1 A BY _ N VN_ L VN_ PE VN_ N x L N 2x1mm2 3x1mm2 VW_ L VW_ PE VW_ N VW_ VW_ AOUT 2x0.5 mm2 3x 2x1mm2 3x L N VN_ L 2x1mm2 3x1mm2 VN_ PE VN_ N VN_ VN_ AOUT 2x0.5 mm2 3x1mm2 VW_ L VW_ PE VW_ N VW_ VW_ AOUT 3x1mm2 2x0.5 mm2 U N PE M1 NAGRZEWNICA ELEKTRY CZNA MAX 2 kw TERMOKONTAKT NAGRZEWNICY M2 U N PE WENTY LATOR WY WIEW AIN L N NAGRZEWNICA ELEKTRY CZNA MAX 3 kw TERMOKONTAKT NAGRZEWNICY NAGRZEWNICA ELEKTRY CZNA MAX 3 kw M1 TERMOKONTAKT UNAGRZEWNICY N PE WENTY LATOR NAWIEW AIN M2 U N PE WENTY LATOR WY WIEW AIN WENTY LATOR NAWIEW 32 33

18 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA DE_SZS_KM_UNI3v4_KCX800-EC_v.1.5 APLIKACJA APP16 UNIBOX 3v41 COM1 LED1 LED2 LED3 MODBUS COM2 B A LED K3 LED K4 BEZPIECZNIK WENT. WY WIEW T 2,5A F3 BEZPIECZNIK WENT. NAWIEW T 2,5A F4 ZASILANIE NAWIEW WY WIEW N L1/ L L1/ L N L1/ L N 3x1 mm2 3x1 mm2 PE N L VN_ L VN_ N VN_ PE VW_ L VW_ N VW_ PE NC 3x L N PE L N PE ZASILANIE 230 VAC min. 3x2,5mm2 zabezp. C20 OPCJA LIY CY 3x1 mm2 24 VAC LIY CY 3x1 mm2 Y 24VAC ZASILANIE 24VAC ZASILANIE 24VAC OUTD Y 24VAC NAGRZEWNICA WODNA 0-10V 0,5 mm2 SILNIK WY WIEW +12V B A PANELU DEN16- C 0-10V 0,5 mm2 VW_ VW_ AOUT COM1 OUT C 0-10V 0,5 mm2 SILNIK NAWIEW 0-10V 0,5 mm2 VN_ VN_ AOUT BI LIYCY 2x0,34 mm2 CZUJNIK TEMP. TZ BR DQ BI DQ U CZUJNIK TEMP. LIYCY 2x0,34 mm2 CZUJNIK TEMP. WY WIEWU TW BR DQ DQ U CZUJNIK TEMP. WY WIEWU TN DQ BI LIYCY 2x0,34 mm2 CZUJNIK TEMP. ZA ODZYSKIEM TR JP_ EXTERNAL KOMUNIKACY JNE EXTENDER BR DQ BI LIYCY 2x0,34 mm2 DQ U CZUJNIK TEMP. ZA ODZY SKIEM CZUJNIK TEMP. NAWIEWU 2 TN2 BR DQ DQ U CZUJNIK TEMP. NAWIEWU 2 0,5 mm2 DI3 LED K2 DI S1MX K1 2.3 ON DI1 0,5 mm2 LED K DI0 PWM OUT +12V OUT SSR (3) SSR (4) OPCJA 2x1 mm2 Analog AIN +12V TERMOSTAT PRZECIWZAMR. 24 VAC COM 1.2 3x1 mm2 1.2 OUTPUT2 NO 24 V GWC NC COM OPEN CLOSE COM OUTPUT 4 OUTPUT 3 OUTPUT1 2x1 mm2 NO BY _ N NO COM NC NO COM NC mm2 230V BY PASSU OPCJA 2x1 mm2 START FREONOWA L_ COM 2.1 K1 2.3 KM1 FINDER N 2.1!UWAGA! 1) w przypadku zmiany 0-10V silnika nawiewu OUTPUT 2 2) w przypadku braku termos tat u styki AIN i +12V A1 A

19 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA DE_SZS_KM_UNI3v4_KCX1200-EC_v.1.3 APLIKACJA APP16 UNIBOX 3v41 COM1 LED1 LED2 LED3 MODBUS COM2 B A LED K3 LED K4 BEZPIECZNIK WENT. WY WIEW T 2,5A F3 BEZPIECZNIK WENT. NAWIEW T 2,5A F4 ZASILANIE NAWIEW WY WIEW N L1/ L L1/ L N L1/ L N 3x1 mm2 3x1 mm2 PE N VN_ L VN_ N VN_ PE VW_ L VW_ N VW_ PE NC 1 mm2 ZASILANIE 24V AC ZASILANIE 24VAC OUTD 0-10V SILNIK WY WIEW +12V B A PANELU DEN16- C 0-10V COM1 OUT C 0-10V SILNIK NAWIEW 0-10V CZUJNIK TEMP. TZ DQ CZUJNIK TEMP. WY WIEWU TW DQ TN DQ CZUJNIK TEMP. ZA ODZYSKIEM TR JP_ EXTERNAL KOMUNIKACY JNE EXTENDER DQ CZUJNIK TEMP. NAWIEWU 2 TN2 DQ DI3 LED K2 DI S1MX ON DI1 LED K1 DI0 PWM OUT +12V OUT Analog AIN +12V OUTPUT2 OUTPUT 4 OUTPUT 3 OUTPUT1 NO COM NC NO COM 1 mm2 HE 2.3 0,5 mm2 0,5 mm2 0,5 mm2 0,5 mm2 BI BR BI BR BI BR BI BR COM NO NC COM NO NC 3x L N PE L N PE ZASILANIE 230 VAC min. 3x1,5mm2 zabezp. C20 OPCJA LIY CY 3x1 mm2 24 VAC LIY CY 3x1 mm2 Y 24VAC Y 24VAC NAGRZEWNICA WODNA VW_ VW_ AOUT VN_ VN_ AOUT LIYCY 2x0,34 mm2 DQ U CZUJNIK TEMP. LIYCY 2x0,34 mm2 DQ U CZUJNIK TEMP. WY WIEWU LIYCY 2x0,34 mm2 LIYCY 2x0,34 mm2 DQ U CZUJNIK TEMP. ZA ODZY SKIEM DQ U CZUJNIK TEMP. NAWIEWU 2 0,5 mm2 TK1 TK SSR (3) SSR (4) OPCJA 2x1 mm2 TERMOSTAT PRZECIWZAMR. 24 VAC 1.2 3x1 mm COM OPEN CLOSE 24 V GWC 2x1 mm2 2.3 BY _ N mm2 230V BY PASSU OPCJA 2x1 mm2 START FREONOWA!UWAGA! 1) w przypadku zmiany 0-10V silnika nawiewu OUTPUT 2 2) w przypadku braku termos tat u styki AIN i +12V 36 37

20 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA DE_SZS_KM_UNI3v4_KCX1200-EC_v.1.3 N PE VN_ L VN_ PE VN_ N VN_ VN_ AOUT VW_ L DE_SZS_HE3f_A_3x2kW_v1.1 KK-63/2013-PB VW_ PE VW_ N VW_ VW_ AOUT OBUDOWA FIBOX TA 29x24x11 DŁAWNICE FIBOX x3 CLS6B16/3 F x1mm2 2x0.5 mm2 3x1mm2 2x0.5 mm2 KM LISTWA N/ PE PE PE N1 N2 N3 M1 U N PE WENTY LATOR NAWIEW AIN WENTY LATOR WY WIEW AIN F2 T400 1 mm² 1 1 BY _ N 3 4 SSR SSR 1 15A 15A ,5 mm² 0,5 mm² 1.7 SSR (3) 1.7 SSR (4) 1.6 TK1 1.6 TK2 1.8 HE VW_ L VW_ PE VW_ N VW_ VW_ AOUT 2 2 K1 FINDER A1 A2 1 mm² K ,5 mm² K1 1.3 KM1 NOARK Ex9CS A1 A2 1 mm² 2x1 mm2 2x1 mm2 2x1 mm2 3x1mm2 2x0.5 mm2 L1 L2 L3 N PE PE PWM TK START HE SZAFKA NAGRZEWNICY ELEKTRY CZNEJ 6x1 mm2 M2 U N PE WENTY LATOR WY WIEW AIN L1 L2 L3 N ZASILANIE Z RG YKYżo 5x2,5mm² zabezp. CLS 6 - C40/3 OWY 5x PE U V W NAGRZEWNICA ELEKTRYCZNA 6 kw OWY 4x TK TK RES 2x1 mm² +12V OUT UNIBOX3v41 PWM_OUT UNIBOX 3v41 2x1 mm² DI0 UNIBOX3v41 2x1 mm² N U START HE 2x1 mm²

21 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA 15. Zgodność z Rozporządzeniem KE Nr 1253/2014 i 1254/ SYSTEMY WENTYLACYJNE DO BUDYNKÓW MIESZKALNYCH SWM a) Nazwa dostawcy KLIMOR Spółka z ograniczoną odpowiedzialnością Sp.k b) Nadany przez dostawcę identyfikator modelu KOMPAKTOWA CENTRALA KCX300 KOMPAKTOWA CENTRALA KCX500 KOMPAKTOWA CENTRALA KCX800 c) Jednostkowe Zużycie Energii (JZE) [kwh/m 2 /a] Zimny -68,57 / A+ -68,11 / A+ -67,51 / A+ Umiarkowany -34,02 / A -34,15 / A -34,13 / A Ciepły -11,61 / E -12,06 / E -12,37 / E d) Deklarowany typ Dwukierunkowy e) Rodzaj napędu Układ bezstopniowej regulacji f ) Rodzaj układu odzysku ciepła Przeponowy g) Sprawność cieplna [%] h) Maksymalna wartość natężenia przepływu [m 3 /h] i) Pobór mocy napędu wentylatora [W] j) Poziom mocy akustycznej [LWA] k) Wartość odniesienia natężenia przepływu [m 3 /s] 0,058 0,097 0,156 l) Wartość odniesienia różnicy ciśnienia [Pa] m) Jednostkowy Pobór Mocy JPM [W/m 3 /h] 0,257 0,231 0,211 n) Czynnik rodzaju sterowania i typ sterowania Sterowanie czasowe (brak sterowania według zapotrzebowania) CRS / CTRL = 0,95 o) Współczynniki przecieków powietrza [%] Wewnętrzne Zewnętrzna p) Stopień mieszania Nie dotyczy q) Umiejscowienie i opis mechanizmu wizualnego ostrzeżenia o konieczności wymiany filtra Ostrzeżenie na wyświetlaczu panelu sterowania r) Instrukcja instalowania kratek Nie dotyczy s) Adres strony internetowej zawierającej instrukcję demontażu t) Podatność przepływu powietrza na zmiany ciśnienia Nie dotyczy u) Szczelność między wnętrzem i obszarem na zewnątrz budynku Nie dotyczy v) Roczne zużycie energii elektrycznej (RZE) [kwh/rok] w) Roczne oszczędności w ogrzewaniu (ROO) [kwh/rok] Zimny 8,722 8,436 8,202 Umiarkowany 3,357 3,066 2,832 Ciepły 2,907 2,616 2,382 Zimny 81,66 80,47 79,29 Umiarkowany 41,74 41,14 40,53 Ciepły 18,88 18,6 18, SYSTEMY WENTYLACYJNE DO BUDYNKÓW NIEMIESZKALNYCH SWNM a) Nazwa dostawcy KLIMOR Spółka z ograniczoną odpowiedzialnością Sp.k b) Nadany przez dostawcę identyfikator modelu KOMPAKTOWA CENTRALA KCX300 KOMPAKTOWA CENTRALA KCX500 c) Deklarowany typ Dwukierunkowy KOMPAKTOWA CENTRALA KCX800 d) Rodzaj napędu Układ bezstopniowej regulacji e) Rodzaj układu odzysku ciepła Przeponowy KOMPAKTOWA CENTRALA KCX1200 f) Sprawność cieplna [%] g) Znamionowe natężenie przepływu [m 3 /s] 0,083 0,139 0,222 0,333 h) Efektywny pobór mocy [kw] 0,066 0,156 0,2 0,396 i) Jednostkowa Moc Wentylatora JMWint [W/(m 3 /s)] j) Prędkość czołowa przy przewidzianym w projekcie natężeniu przepływu [m/s] k) Znamionowe ciśnienie zewnętrzne (Δps,ext) [Pa] 100 (projektowe) l) Spadek ciśnienia wewnętrznego części pełniących funkcjewentylacyjne (Δp,int) [Pa] m) Opcjonalnie: spadek ciśnienia wewnętrznego części niepełniących funkcji wentylacyjnych (Δps,add) [Pa] n) Sprawność statyczna wentylatorów wykorzystywanych zgodnie z Rozporządzeniem (UE) nr 327/2011 1,325 1,477 1,529 1, (projektowe) 130 (projektowe) 450 (projektowe) , ,5 o) Współczynniki przecieków powietrza [%] Wewnętrzne p) Efektywność energetyczna, najlepiej klasa efektywności energetycznej, filtrów (deklarowana kalkulacja rocznego zużycia energii) q) Opis mechanizmu wizualnego ostrzeżenia o konieczności wymiany filtra w SWNM przeznaczonych do użytku z filtrami, w tym informacja podkreślająca znaczenie regularnej wymiany filtra dla wydajności i efektywności energetycznej systemu r) W przypadku SWNM, które mogą być używane w pomieszczeniach mieszkalnych, poziom mocy akustycznej emitowanej przez obudowę [LWA], w zaokrągleniu do najbliższej liczby całkowitej s) Adres strony internetowej zawierającej instrukcję demontażu, o której mowa w pkt 3. Zewnętrzne G4 - nie dotyczy G4 - nie dotyczy Ostrzeżenie na wyświetlaczu panelu sterowania Wyjaśnienie. Centrala KCX, jeżeli jest zaprojektowana do systemu wentylacji mieszkalnej SWM, powinna mieć na obudowie naklejoną etykietę energetyczną wynikającą z wymagania Rozporządzenia KE 1254/2014 (dotyczy wielkości KCX300, 500, 800). Jeżeli urządzenie zaprojektowano do systemu wentylacji niemieszkalnej SWNM, to etykieta traci ważność i urządzenie odpowiada klasyfikacji wg Rozporządzenia KE 1253/2014 dla SWNM (dotyczy wszystkich wielkości)

22 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA 16. Protokół uruchomienia DATA: MIEJSCOWOŚĆ: NOTATKI IMIĘ I NAZWISKO URUCHAMIAJĄCEGO: NUMER FABRYCZNY URZĄDZENIA: FIRMA URUCHAMIAJĄCA (PIECZĘĆ): CZYNNOŚCI INSTALACYJNE (OPIS): UWAGI: POTWIERDZENIE WYKONANYCH CZYNNOŚCI PRZEZ UŻYTKOWNIKA: PODPIS DATA 42 43

23 SERWIS // SERVICE // СЕРВИС (+48 ) serwis@ KCX KOMPAKTOWA CENTRALA Z ODZYSKIEM CIEPŁA COMPACT AHU WITH HEAT RECOVERY КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ OPERATION AND MAINTENANCE MANUAL ENGLISH VERSION ENG

24 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL TABLE OF CONTENTS 1. General Information Technical specification and application AHU construction Control system Delivery and transport Device installation Device installation Connection of air ducts Electrical connection Draining out condensate Connection of the remote control panel to the KCX unit First start-up of the AHU OPERATION Turning the unit on and off Service tasks Filter replacement Control of the compact KCX AHU Operation Operation and access levels Screens 54 1 Main 54 2 Manual 55 3 Temperature and humidity sensor 55 4 Operation mode 56 5 Settings 56 6 Calendar 58 7 Settings 59 8 Heating-cooler 61 9 Time and date Alarms Input/Output Communication Preview Filters Display Edit password Dimension of the DEN17-C panel Panel instalation Electrical connections and indication Wiring diagrams DEN17-C panel connection Connection of the KCX 1200 electrical heater LED indication Wiring diagrams 68 Control diagrams: DE_SZS_KCX300/500 EC for KCX300/500 control PCB 72 Control diagrams: DE_SZS_KCX300/500 EC for KCX300/500 power supply 74 Control diagrams: DE_SZS_KCX800 EC for KCX800 control PCB 75 Control diagrams: DE_SZS_KCX800 EC for KCX800 power supply 76 Control diagrams: DE_SZS_KCX1200 EC for KCX1200 control PCB 78 Control diagrams: DE_SZS_KCX1200 EC for KCX1200 power supply 80 Diagram of the additional electric heater controller DE_SZS_HE3f for KCX1200 EC General data MODBUS RTU communication Service Information REGULATION (EU) 1253&1254/ Start-up Report General Information This material is related to the operation and maintenance manual (OMM) for a range of compact AHUs with KCX-type counterflow plate heat exchangers. The purpose of this OMM manual is to made the installers and users aware of the construction as well as correct operation and maintenance of our device. Before installation and usage of the device it is necessary to read carefully this operation and maintenance manual and strictly follow all contained herein guidelines and recommendations. Failing to observe the guidelines and recommendations contained in the operation and maintenance manual exempts the manufacturer from any warranty-related obligations. 2. Technical specification and application The compact AHU with cross counterflow heat exchanger is a small-size unit designed for ventilation systems with heat recovery in all kind of rooms: shops, restaurants, laundries, residential buildings, houses, etc. The AHU is located inside the building. It is powered with electric energy. 18 b b2 B b2 b1 1 INTAKE 2 EXTRACT 3 SUPPLY 4 EXHAUST h 111 c1 c2 H C H1 H2 PIC 01: Compact KCX AHU To maintain comfort temperature of supply air at external air temperatures 0< C, it is recommended to initially heat up intake (fresh external) air with preliminary heater or ground heat exchanger (GHEX). Tab 01: Technical paramerers PARAMETERS KCX300 KCX500 KCX800 KCX1200 Nominal air flow [m 3 /h] H H H h B b1 [mm] b C c c d Net weight [kg] Gross weight with pallet [kg] Duct outlets [mm] 4 Ø125 4 Ø160 4 Ø200 4 Ø250 Supply voltage 230 V; 50 Hz Ambient temperature/ max. humidity +5o/30% 45oC/60% (see p.6) UNIT DIMENSIONS WYPOSAŻENIE STANDARDOWE Heat exchanger Heat exchanger efficiency ** WENTYLATORY Sound power level * Wymiennik płytowy up to 91% up to 91% up to 91% up to 91% Power 2 67 W W W W Nominal voltage 230 V; 50Hz Absorbed current 2 0,5 A 2 1,1 A 2 1,1 A 2 2,5 A Air temperature oC oC oC oC In room air flow In duct air flow 30% 32 db(a) 35 db(a) 33 db(a) 38 db(a) 100% 51 db(a) 50 db(a) 52 db(a) 52dB(A) 30% 100% 45dB / 41dB(A) 60dB / 57dB(A) 57dB / 50dB(A) 66dB / 60dB(A) 54dB / 49dB(A) 60dB / 57dB(A) 58dB / 54dB(A) 69dB / 68dB(A) Control system Digital controller Air filter Cassette G4 (see p.8.3) Heater at supply air outlet 1000 W 2000 W 3000 W none *** * Note: To achieve maximum acoustic attenuation of air handling system it is recommended to install flexible connections, duct silencers within the air ducts as well as expansion boxes at diffusers. ** Note: Data provided by manufacturers of counterflow plate heat exchangers, according to EN 308 and EUROVENT. *** Note: Optionally NGO external duct heater (3x400V/6kW) with stepless power control module 46 47

25 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL External pressure [Pa] Air flow characteristics Air flow [m3/h] AIR INTAKE GROUND HEAT EXCHANGER AIR EXHAUST GROUND HEAT EXCHANGER Tz START 230/400V DC M4 PRELIMINARY ELECTRICAL HEATER KCX To M1 Tw TK FRS SSR M2 M3 230 VAC Tn AIR EXTRACT AIR SUPPLY DEN 16c ROOM PANEL PIC 02: Wiring diagram of KCX AHU controller including control of auxiliary devices DI DO AI AO TI Tp Tz - External temperature sensor Tn - Temperature sensor (downstream the heater) Tw - Extract air temperature sensor To - Temperature sensor downstream the heat recovery unit Tp - Room temperature sensor M1 - Bypass damper actuator M2 - Water heater valve actuator M3 - Water cooler valve actuator M4 - GHEX damper actuator FRS - anti-frost thermostat TK - electric heater thermocontact SSR - electric heater solid-state relay KCX300 KCX500 KCX800 KCX1200 Chart 01 External pressure: KCX300, KCX500, KCX800, KCX AHU construction Casing self-supporting, made of coated sheet in RAL 9010, with inspection cover with set key lockable zippers. Fans direct-drive axial-radial fans. Heater electrical heating element for 300, 500, 800 sizes. Heat exchanger cross counterflow plate heat exchanger with bypass. Air filter disposable, replecable Control unit supplied. NOTE: KCX1200 is not equipped with integrated heater. 4. Control system The control system constitutes standard unit s equipment. The control system controls regular equipment: Fans via stepless control using 0 10V signal (separate signals for both fans), Bypass damper of the counterflow heat exchanger, Electrical heater via stepless control (KCX300, 500, 800) The control system enables additionally: Control of ground heat exchanger (GHEX) or preliminary electrical heater (on/off signal) Simultaneous control of secondary water heater and secondary water cooler (0 10V signal) or DX cooler (on/off signal) Stepless control of KCX heater via additional power/ control module. Optional executive module of control system on individual request: M2 and M3: Actuators and valves of water heater and cooler M4: GWC damper actuator FRS: Anti-frost thermostat of a water heater Electrical heater for KCX1200 (NGO type (3x400V/6kW)) Power/control module of electrical heater for KCX1200. Principle of system operation: At the system start-up air supply and extract fans are turned on. The fans are controlled in a stepless manner, each of them with a separate independent signal. Depending on cooling/heating demand the system automatically turns on the electrical heater, then the water heater or water/dx cooler (if installed). The electrical heater and the valve of water heater/cooler are controlled in a stepless manner. DX cooler solenoid valve is controlled by ON/OFF signal. Turning on the cooler and heaters occurs only within the temperature ranges defined in the REG TEMP menu described in the CONTROL section. Anti-frost protection of the cross counterflow heat exchanger is based on an appropriate algorithm of the unit operation it turns on when the temperature indicated by To sensor drops below preset value in the Tice parameter. The algorithm enables periodic bypass open and turning off the heater and the air supply fan. Once the frost is eliminated the system switches back to the previous operation mode. Thermal protection of the electrical heater: TK thermostat TURNS OFF the electrical heater once the temperature exceeds the preset value (+70 C). After the temperature decrease, electric heater attached automatically. After THREE triggering of the thermostat, KCX unit turns off. Restart the unit - after manually deleting the alarm on the control panel. Once the KCX is turned off, the electrical heater is immediately turned off and the fans are turned off after 120 seconds (the heater is being cooled down in order to prevent activation of the TK thermostat). The control system is prepared for controlling the ground heat exchanger (GHEX) damper or the preliminary heater. In winter the GHEX heats up the intake air while in summer cools it down. Alternatively it is possible to control the preliminary electrical heater, which is supplied with ON/OFF signal only. The user is in charge of providing suitable power supply and protection of the heater. The system is also prepared for simultaneous control of valves for the secondary water heater and the secondary water cooler, with the 0 10V signal. Alternatively you can also provide ON/OFF signal to the solenoid valve of the direct expansion cooler the valve is not provided. Power supply and control of the circulation pomp is not provided either. In order to improve the heating efficiency the system features the fan output reduction algorithm. The algorithm will be applied if the supply air duct temperature is maintained for more than 5 minutes below the lower supply temperature limit (Tlo parameter see Temperature adjustment menu description). The fan output will be getting down to 50% of the nominal preset, however it will not get lower than the factory preset actuation (factory default: 30%). In emergency situation it is possible to turn off the system with signal provided at DI3 input of the controller. Connector short standard operation, connector open KCX turned off. NOTE! If the preliminary heater or GHEX is used, the Tz external temperature sensor should be removed from the unit and installed (cable extension required) UPSTREAM of the preliminary heater or at the air inlet to the GHEX. If the additional water cooler or heater is used, the Tn air inlet temperature sensor should be installed (cable extension may be required) DOWNSTREAM of the heat exchanger. This is also required for the KCX 1200 heater. If the additional water heater is used, it is recommended to disconnect power supply of the electrical heater installed in the KCX. It is not recommended to reduce fan speed below 50% due to the risk of the electrical heater overheating, which requires manual reset of its thermostat. Electrical heater for the KCX1200 should be installed directly at the AHU. See the CONTROL section to learn more

26 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL 5. Delivery and transport The delivery includes: KCX AHU DEN-16C control panel 1 pc Connecting cable 1 pc KCX suspension brackets 4 sets Operation and Maintenance Manual All aforementioned elements are provided in cardboard boxes which protect the units against transportation and storage damage. 6. Device installation Please check the content of the packaging as soon as the product is delivered. If any faults or missing elements are found, please contact the carrier or product s supplier. 6.1 Device installation In order to determine an appropriate location of the unit it is necessary to consider access requirements for operation and service activities as well as appropriate connection of water and electrical supplies. The KCX AHU should be located on the level, even and solid plane. The unit is positioned on the feet. The KCX AHU can be suspended using slings to be attached to side walls of the unit. The slings are designed to be mounted on the ceiling with fasteners which are provided with the unit in the DIY pack. The feet can be removed from the AHU casing. In case of suspended option it is recommended to install the KCX AHU slightly declined (about 5%) towards the drip out connection (as shown in the picture 5). If recuperation devices equipped with high performance heat recovery systems is used and it s effective operation parameters are in line with the EN 308 i EURO- VENT, it is recommended to use preliminary air heating at external temperatures below 0 C. Otherwise the devices may fail to operate in line with their designed parameters and humidity outdropping may occur. That is why the KCX AHUs are equipped with intelligent anti-frost protection system and control system cooperating with the system elements. It enables to achieve appropriate temperature parameters of external air. The anti-frost protection system is activated once the To temperature drops below the setting (+5 C) an depending on temperature protection system applied by the user (see chapter 9.3.7) this system operates in cyclic or continuous mode (GWC EH). The air supply and air exhaust fans keep operating in line with the requested parameters. If output of preliminary heating is not sufficient to melt the frost, then the air supply fan output will be reduced or even, in extreme conditions, it will be shut down. Protecting the system using the AHU control system, without preliminary heating up of external air at temperatures below 0 C may be used only for immediate purposes. Please note that if no preliminary heating in temperatures below 0 C is applied and when the air supply fan is turned off as a protecting and anti-frost function, a short-term subatmospheric (negative) pressure will be formed in rooms, since only air exhaust fan is operating. If the AHU installation and operation guidelines stated above are not followed, the KCX AHUs may not operate in line with requested parameters and humidity outdropping may occur inside the unit as well as at their external casing surfaces. If the unit is damaged and the phenomena described above occur due to non- -compliance with the requirements set by the manufacturer, it will result in loss of manufacturer s warranty PIC 03: The KCX unit in the standing and suspended working position Remove four clamps (1) in order to remove the front panel. Hold the panel handles (2) at the same time designations as in Picture Air supply temp. sensor PIC 04: Installation of air inlet sensor min 700mm Install air supply temperature sensor cable so that it does not contact the electrical heater. 6.3 Electrical connection Electrical connection of the AHU must be carried out in line with appropriate building codes and standards. Connection of electrical system should be carried out only by technician with appropriate electrical qualifications. Designations as in Picture 3: Choke 3 - control cable to remote control panel supplied in bulk with the unit. Choke 4 - JZ ,5 mm 2 power cable, length: 1m (connected), bare wire end. The KCX1200 AHU is designed for operation in standing position only. The KCX AHU can be installed in ventilated rooms with ambient temperature between +5 C and +45 C, and the lowest relative humidity (to 30%) possible in winter, which should not exceed 60% in summer. The AHU should not be installed in aggressive environment, which could be harmful for external and internal mechanical elements of the unit. The KCX AHU is not designed for dehumidification of non-seasoned (not dry) buildings and rooms. In such cases dedicated dehumidification equipment should be used. NOTE! 1. While installing the unit please observe the guidelines stated in section Insufficient ventilation of the room where the unit is installed can cause moisture condensation on the AHU casing. 6.2 Connection of air ducts Connection of round air ducts to the KCX AHU should take into consideration service access to the elements of the system. The air inlet temperature sensor should be located in the air inlet duct, at about 700 mm. Connection of ducts as in Picture 1 according to the AHU casing designations. The cable must be equipped with cut-out circuit breaker. Choke 3a if a controller for additional AHUs is used, drill the Ø16 bore close to the choke 3 and install the STM-16 choke and connect the cable/controller with additional elements. Types of cables and connection method in accordance with section 12. The choke and cable are not provided. 6.4 Draining out condensate For draining out condensate a corrugated connection for connecting Ø16 Igelit hose should be used. Pass the hose end through the choke in the KCX AHU casing and attach onto the connection

27 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL Lead the hose down to the sewage drain system with the min 3% decline. In order to facilitate draining out the condensate it is recommended to decline the suspended AHU 5% towards the end with drip connection. NOTE! Attach the siphon directly at the AHU observing the height dimensions as shown in the Picture 5. The siphon can be made of the hose arranged in an appropriate way using special clamps to maintain the hose and recommended dimensions or you can use commercially available siphon (not provided by manufacturer) 7. First start-up of the AHU Once the installation process and all connections (electrical, ducts and controls) are complete: Check if the electrical connections are correct Check tightness of air duct connectors Check if all other additional devices working with KCX AHU are connected in a correct way. The unit is started via the control panel. See The CONTROL section for description. 8.3 Filter replacement Cassette filters must be replaced with a frequency depending on the degree of air pollution, but not less frequently than every three months. Filters is removed after removing the housing cover. It is done after turn off the four lock (1), while holding the lid handles (2) - mark acc. to Fig. No. 3. Filter parameters: G4 cassette filter (acc to EN-779): KCX300 - P.FLR G index KCX500 - P.FLR G index KCX800 - P.FLR G index KCX P.FLR G index the main screen level and advanced settings from the tool screen level. The panel mostly graphically presents functions and parameters with a minimum number of text descriptions. Menu navigation: Navigating to the next screen Navigating to the previous screen Navigating to the home screen Correct condensate drainage requires permanent flooding of the siphon. If no connection faults are found you can proceed with the AHU start-up procedure. Turn on the AHU Adjust and preset appropriate air flow of the fans Adjust the temperatures. Excessively contaminated filters reduce the air flow which may lead to emergency shutdown of the electrical heater. Selection of the service mode Parameter write takes 10 seconds after interaction with the matrix stops. The first start-up of the unit requires filling in the commissioning protocol. Remove the front panel only after the fans stop. 9.2 Operation and access levels DEN17-C controller supports 3 operation levels: User level: enables access to basic parameters. Service level: enables access to basic settings menu. To activate enter value in the Password=ss-ss parameter located in the Password menu. Factory level: enables access to all controller settings. To activate enter the factory password. 8. OPERATION 9. Control of the compact KCX AHU 8.1 Turning the unit on and off The unit is operated via the control panel. See The CONTROL section for description. 5% PIC 05: Condensate siphon in the KCX AHU and declination of the suspended AHU version. 6.5 Connection of the remote control panel to the KCX unit Connection of the remote control panel should be carried out according to the instruction stated in the CONTROL section. 8.2 Service tasks Servicing of the unit is carried out at the time of filters replacement. Check the following: Condition of fan rotor bearing (the rotor should freely rotate around its axis without any knocking or run-out) Blow out any visible dust and contamination from surface of the exchanger louvres Clean drip tray (using warm water with antiscaling detergent) Check the flow capacity of the drip drainage system and siphon priming. PIC 06: View of the control panel 9.1 Operation Intuitive software allows you to quickly navigate between the necessary parameters. Each window consists of functional graphics that allow quick parameter change and transition between screens. The large display ensures the comfort of setting the necessary parameters. Basic parameter screens are available from 52 53

28 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL 9.3 Screens Main screens The main screen contains all basic information about the device s operating status. Information about alarm status Manual Mode Screen The Manual Mode screen allows you to quickly set the efficiency of the supply and exhaust air fan when the system is in Manual mode. In addition, for devices equipped with a heater or cooler it is possible to set the requested temperature for the control according to a reference sensor set on the Sensor Preview Screen. Information about temperature and humidity measured by the panel Adjusting the supply air fan and a shortcut to the Fan Screen Preview and a quick transition to the window with information about all temperatures and humidity measured Button to go to the settings screen Adjusting the exhaust air fan and a shortcut to the Fan Screen Inactive shortcut Note: Turning the unit on and off the unit after pressing and holding the icon. After switching off, the device works for 2 minutes to cool down the heater. App3 EN Status information of the Main Screen Current application number Current language page of the menu 12:00, Tu Current time and day Information about filters contamination Main button for switching the device on/off Setting the operating mode Information on the current control level of supply and exhaust fans Information on the occurrence of an alarm Button for entering the manual mode setting screen The status of filter contamination control Preview screen: Temperature and humidity sensors The Sensor Preview screen allows you to read the values measured by all connected temperature and humidity sensors. In addition, you can choose a reference sensor, then it is highlighted with a solid green color. The reference sensor can be selected from the group of sensors: Tn2 - supply air temperature sensor, Tw - exhaust temperature sensor, Tp - room temperature sensor. Tn2 Air supply temperature sensor Tw Air exhaust temperature sensor Tz External temperature sensor Tn Air supply temperature sensor downstream the heat recovery Tr Temperature sensor at air exhaust downstream the heat recovery unit Tp Room temperature sensor Hw Air exhaust humidity sensor No information about filters contamination Reference sensors: Tn2, Tw and Tp Information on active communication of the DEN17-C panel with control panels from the series: UNIBOX (UNIBOX Lite, UNIBOX v3.41 and UNIBOX v3.5 No communication with the DEN17-C panel NOTE! In the case of a ventilation AHU (providing fresh air from the outside for the needs of users), especially in systems equipped with an additional electric heater, it is recommended to select Tn2, the supply air temperature as the reference sensor

29 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL Switching in winter, for example, to the Tw sensor with a lower temperature in an independent control system for convection radiators will cause continuous operation of the electric heater. A recuperator with a built-in electric heater in this situation will seek to obtain the set temperature on the air exhaust section. This will result in an increased amount of energy consumed by the unit Operating Mode Screen The Operating Mode screen allows you to set basic time conditions for continuous operation or operation by weekly timer settings. In addition, the maximum ventilation mode can be selected temporarily. The fan settings can be used with three independent efficiency settings. Predefined efficiency for speed I, II and III are set on the Fan Properties screen. Selection of settings for fans, shortcut for the Fan Screen Selecting the weekly timer settings, shortcut to the Calendar screen Selection of heat recovery operation parameters and associated devices, shortcut for the Screen Exchanger1 Inactive shortcut Selection of the maximum time efficiency mode Setting the maximum efficiency time and the time remaining after activating the function Selection of the fan speed I Selection of the fan speed II Selection of the fan speed III The second screen Settings allows you to edit further parameters Selection of settings for pre-heater, secondary heater and radiator, shortcut to the Heater-Radiator screen Selection of date and time settings, shortcut to the Time and Date screen Selection of the alarm list preview, shortcut to the Alarms screen Selecting the preview of all inputs/outputs, shortcut to the Input/Output Screen Selection of operating mode: - Manual - continuous work in line with settings from the Manual Mode screen - Timer 1d - each day of the week is set independently - Timer 7d - repeating day of the week - Programator 7d nastawy dla dni roboczych (pn-pt) oraz dla (so-nd) Selecting a setting for the Communication Screen Selecting a setting for the Timers Screen Selecting a screen Runs Selecting a setting for the Filters Screen Selecting a setting for the Preview Screen Settings Screen The first screen Settings allows you to edit the parameters that determine the operation of the connected device Selecting a setting for the Display Screen Selecting a setting for the Heat Pump Screen 56 57

30 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL Selecting a setting for the Applications Screen - blocked access to changes Selecting a setting for the Applications Screen - unlocked access to changes Selection/preview of the air supply and exhaust fan settings of the previously selected zone Calendar Screen The Calendar screen allows you to configure operating parameters as a function of weekly settings divided into 4 zones/zone per day and on working days (5d) and weekend (2d). Navigation and selection is carried out by moving the contents of individual lists vertically. The red border determines the currently set day/period, zone, end time, efficiency, temperature and status if the device is running or stopped (stop/operation). After entering the appropriate settings, use the button Set. NOTE! When entering calendar settings, we define the end time of the zone (End). Efficiency and temperature are set for the period up to the end of the zone. For example, if we set Wednesday with zone 2, 12:00 with an efficiency of 77%/77%, 21 C means that the efficiency of 77% and temperature 21 C will be maintained until 12:00 on Wednesday Selection/preview of the previously selected temperature setting of the selected zone Selection/preview of the operating state setting for the previously selected zone Panel in manual mode The calendar is activated at the Work Modes screen Selection/preview of the week day and group of days {Mon Tue Wed Thu Fri Sat Sun 7d 5d 2d} Heat Exchanger Screen The first Heat Exchanger screen allows you to set the basic and advanced control parameters of the bypass air damper and Ground Heat Exchanger - GWC. Setting of the bypass air damper activation temperature calendar window view for manual operating mode Selection/preview of one of the four zones Selection/preview of the end of the previously selected zone Setting of the bypass air damper deactivation temperature Setting of the outside temperature below which the GWC air damper opens (winter period) Setting of the outside temperature above which the GWC air damper opens (summer period) Limitation of bypass air damper shut-down as a function of room temperature Tp or Tw exhaust 58 59

31 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL Time parameters (Ton, Toff) defining the time of continuous operation and GWC air damper gaps (the gap is the time necessary for the regeneration of the source) Logic indication of the control state of the bypass air damper and GWC air damper Second screen Heat Exchanger allows further parameterization of the bypass air damper as an element of the anti-freeze protection of the heat exchanger. Additionally, you can set the parameters of the anti-freeze control mode and the type of heat exchanger Setting the temperature of anti-freeze protection Selection of the Sice sensor for anti-frost protection algorithm Activation of the anti-freeze protection algorithm Selection of the heat exchanger type - cross-flow heat exchanger Selection of the heat exchanger type - rotary heat exchanger Selection of the type of heat exchanger at the input to the ventilation AHU Selection of PWM1 output function - active depending on the type of application HEater-Cooler Screen Heater-Cooler screen allows you to set the basic operating parameters for the pre-heater H1, secondary heater H2 and cooler. Depending on the chosen application, the parameters apply to electric or water heater as well as water and DX cooler. Setting parameters for switching on H1TzOn switching off H1TnOff allowing the pre-heater to operate as a function of outdoor temperature Tz and air supply temperature Tn Setting of parameters for switching on and switching off the start signal of the water heater pump or supplying the electric heater as a function of the heating sequence Setting the parameters for switching on and off the start signal of the water cooler pump or starting the DX cooler as a function of the cooling sequence Setting the H2TzEn parameter of the switch on permit of the secondary heater as function of outside temperature Tz Setting the CTzEn parameter of the switch on permit of the cooler in the function of outside temperature Tz Setting the operating permit for the pre-heater, secondary heater and cooler 60 61

32 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL Alarm message Status Cause Action to be taken Time and Date screen The Time and Date screen allows you to set the current date and time value using an intuitive graphical interface. The RTC clock built into the panel is battery-operated. The change of selected parameters is saved after selecting the Set button. Setting the current hour and minute Acceptance of introduced changes "TN alarm - TN temperature sensor alarm" Fault Possible damage or failure to connect the TN temperature sensor "TN2 alarm - TN2 temperature sensor alarm" Fault Possible damage or failure to connect the TN2 temperature sensor "TW alarm - TW temperature sensor alarm" Fault Possible damage or failure to connect the TW temperature sensor "TR alarm - TR temperature sensor alarm" Fault Possible damage or failure to connect the TR temperature sensor "TZ alarm - TZ temperature sensor alarm" Fault Possible damage or failure to connect the TZ temperature sensor "TP alarm - TP temperature sensor alarm" Fault Possible damage or failure to connect the TP temperature sensor "RTZ alarm - real time clock alarm" Fault Incorrect operation of the time clock built into the panel. Requires service intervention Requires service intervention Requires service intervention Requires service intervention Requires service intervention Requires service intervention Requires service intervention "REC alarm - alarm of heat exchanger protection unit" Notification Low temperature downstream the counterflow heat exchanger. It can occur at low outside temperatures. None - the protection mode defrosts the exchanger, does not require additional intervention of the service staff Alarms Screen The Alarms screen allows you to view recorded alarms with a detailed description of the event and the time of occurrence. The contents of the list can be deleted by selecting the Clear list button. "FLT TIME alarm - filter contamination alarm"; Notification Contaminated filter - time has passed since the last filter change Replace the filter. Failing to replace filters increases the operating costs, the filter loses its filtering properties, which causes the device and installation to become contaminated. After the replacement, reset the time for the next filter replacement. Deleting the alarm list "FRS alarm - anti-frost alarm"; Fault Occurs only if the optional water heater is installed. The low temperature downstream the water heater activates the protection feature. Check that the refrigerant with the appropriate temperature and flow reaches the water heater. Check whether the unit recovers heat, whether by-pass is open or if the exhaust fan works Inputs/Outputs Screen The Inputs/Outputs Screen allows you to read the status of digital and analog inputs and outputs. Possible alarms "POZ alarm - fire alarm" Alarm message Status Cause Action to be taken "Alarm COM - alarm of panel communication Notification Switching on the contact on the device board from the external fire protection system None - the fans stop. Fault No connection between the panel and the board Check the connection between the controller and the board. of panel communication Fault Possible internal damage to the panel Requires service intervention "HWD alarm - panel internal alarm" Fault Too high temperature of the electric heater - activation of the safety thermostat Check that the device efficiency is not too low/increase the efficiency to a minimum of 50%. If it does not bring the expected effect, it requires service intervention Status of the digital input Status of the digital output Status of the analogue output 62 63

33 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL Communication Screen The Communication screen allows you to set communication parameters for the COM2 port of the controller Activation of communication via COM2 port in UNIBOX series control panels Setting the communication speed for COM2 port { } in UNIBOX series control units Setting the communication mode for COM2 port {LOC - read REM - read/ write} in UNIBOX series control units Filter Screen The Filter screen allows you to set a way to control the filter contamination of the ventilation unit FCntEN activation of temporary control and end of time counting alarm Setting the control time Setting the control type of filter contamination End time counting indication Preview Screen The Preview screen allows visual display of the basic operating parameters for a controlled ventilation unit with cross-heat recovery A preview of a ventilation unit with a cross-flow exchanger Display Screen The Display screen allows you to set the level of the matrix backlight, the time of automatic return to the main screen or preview, the time of activating the screen saver and parameterization of the display of the fan control valuesand the efficiency of heat recovery. In addition, the screen allows you to set a password that activates advanced access. Time of automatic return to Home Screen in case of inactivity Activation of heat recovery efficiency display on the Preview Screen Brightness level of the matrix backlight Screen saver time counted from the moment of automatic return to the Home Screen Selection of displaying fan control information on the Main Screen Edit password for advanced settings 64 65

34 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL Edit Password Screen The Password Edit screen allows you to enter the password for accessing advanced settings Panel instalation Instalation the DEN17-C panel on the wall: The password for accessing advanced settings Entering the correct password unlocks access to advanced settings Editing of the password comes down to indicating the digit and then changing the value using the up-down cursors. NOTE! Password available from the manufacturer/distributor, after entering the password for advanced settings access is limited to 5 minutes, after 5 minutes access to advanced settings requires entering the password again Remove the side masks by lightly pressing them and then pulling them out. Side masks are put on the latch to the front part. Unscrewing the screws fastening the front part of the panel. Mounting the bottom (rear) part of the DEN17-C panel housing to 4 holes with a diameter of 3mm. 10. DIMENSIONS OF THE DEN17-C PANEL side part Note: Particular attention should be paid to removing the front part on which the TFT display and control electronics are mounted. 11. Electrical connections and indication back part side part 11.1 Wiring diagrams Detailed wiring diagrams can be found on next pages in section12 PIC No 10: Supply and communication connection PIC No 7: View of the bottom part of the housing PIC No 8: Side view of the bottom part of the housing front part PIC No 9: Housing DEN17-C split into individual components 11.2 DEN17-C panel connection The DEN16-C panel is powered with 12VDC supply from the Unibox3v41 controller. The power supply and control is carried out using 4-strand communication cable. It can be terminated at each side with RJ11 connectors (4-pin, size 6) or can be connected directly to COM1 clamp connection. The cable with RJ connectors should be interlaced. If cables longer than 5 meters are used, it is recommended to use twisted-pair cables, eg. UTP (1st pair: +12V, ; 2nd pair: A, B). Max distance between the KCX unit and the panel: 100 meters. The cable cannot be laid down together with power supply cables Connection of the KCX 1200 electrical heater The method of connecting the electric heater to the power supply and control module and the controller in the KCX 1200 is described on the relevant wiring diagrams. (including connection method, types and cable cross-sections). External cable cross sections are calculated for max distance of 10 meters. Signal cables cannot be laid down together with control cables

35 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL 11.4 LED indication The controller s PCB is equipped with 3 LEDs which indicate the unit condition: LED1 (red) indicates unit alarm LED2 (green) indicates communication via COM2 (MODBUS) with external BMS system LED3 (green) indicates communication via COM1 (MODBUS) with DEN17-C panel Possible indication status: LED3 is blinking 2 times per 1 second: correct communication with DEN17-C panel LED1 is blinking 1 time per each 2 seconds, LED3 is on: no communication with DEN17-C panel LED1 is blinking 2 times per each 2 seconds, LED3 is blinking 2 times per 1 second: no communication via COM2 port with external BMS system; correct communication with DEN17-C panel LED1 is blinking 2 times per each 2 seconds, LED3 is on: no communication via COM2 port with external BMS system; no communication with DEN17-C panel LED2 is blinking correct communication with BMS. Additional power supply of the coil each of DO1 DO4 digital output relay results in turning on corresponding LED K1 LED K4 LEDs. 12. Wiring diagrams Control diagrams: DE_SZS_KCX-300/500 EC for KCX300/500 control PCB page 54 Control diagrams: DE_SZS_KCX-300/500 EC for KCX300/500 power supply page 56 Control diagrams: DE_SZS_KCX-800 EC for KCX800 control PCB page 57 Control diagrams: DE_SZS_KCX-800 EC for KCX800 power supply page 56 Control diagrams: DE_SZS_KCX-1200 EC for KCX1200 control PCB page 60 Control diagrams: DE_SZS_KCX-1200 EC for KCX1200 power supply page 62 Diagram of the additional electric heater controller DE_SZS_HE3f for KCX-1200 EC page General data Supply voltage: Absorbed current: Ambient temperature while operation: Storage temperature: 230 VAC ± 10%, 50/60Hz 6VA (P1, P2 outputs no load) C C CE conformity This product complies with European standards for electromagnetic compatibility PN-EN and CE mark. 13. MODBUS RTU communication The KCX control systems are equipped with two COM1 and COM2 communication ports. The COM1 port supports communication with external panel DEN16-C as RS232/RS485. COM2 used as RS485 enables communication with external devices via instructions in MODBUS standard. Communication via COM2 supports { } rate (without parity check, 1 stop bit). Communication via COM2 is activated by selecting appropriate parameter [COM2] on the control panel. Supported frames: 03 Read HoldingRegister data group reading (2-byte registers) 06 Preset Single Register selected register preset (2-byte registers) 16 Preset Multiply Register register group preset Limits: Max number of registers read out in a single frame cannot exceed 10 registers (20 bytes) Max number of preset data in a single frame cannot exceed 5 registers (10 bytes) Recommended cable: UTP twisted-pair. In case of distance over 200 meters, please use 120ohm line terminator. Min. time-out between read or write frames for COM2 is 300ms Received registers appear in 2-byte format Condition: COM2 activity condition is signaled by LED2 no activity for COM2 with [COM2] parameter set to ={YES} for 30 seconds triggers alarm via LED1 (two short blinks). REGISTER ADDRESS CODE DESCRIPTION TYPE DS3_HI MSB: temperature byte Tp Read only DS3_LO LSB: temperature byte Tp Read only DS0_HI MSB: temperature byte Tz Read only DS0_LO LSB: temperature byte Tz Read only DS1_HI MSB: temperature byte Tn Read only DS1_LO LSB: temperature byte Tn Read only DS2_HI MSB: temperature byte Tw Read only DS2_LO LSB: temperature byte Tw Read only DS4_HI MSB: temperature byte To Read only DS4_LO LSB: temperature byte To Read only DS5_HI MSB: temperature byte Tn2 Read only DS5_LO LSB: temperature byte Tn2 Read only DI MSB: Digital inputs DI: [UI2][UI1][DI5][DI4][DI3][DI2][DI1][DI0] Read only TSET LSB: Requested temperature set via COM2 Read only MSB: Condition register 1: [T1][T2][MODE1][MODE0][DS2present][RUN] [DS1present][DS0present] CRS1 CRS2 Current operation mode [MODE1] [MODE0] 00 MIN mode 01 MAX mode 10 ULUB mode 11 STREFA mode Master sensor selected in the panel [T1] [T2] 11 DS3 sensor (Tp) 10 DS2 sensor (Tw) 01 DS1 sensor (Tn) 00 DS5 sensor (Tn2) RUN ON/OFF override from the panel DS0present presence of the Tz temp. sensor DS1present presence of the Tn temp. sensor DS2present presence of the Tw temp. sensor LSB: Condition register 2: [DS3present][VDI1][VDI2][VDI3][VDI4] [VDI5] [DS5present][DS4present] VDI1 operation permit triggered by the calendar (in case of operation in the STREFA mode) VDI2 bypass actuator operation VDI3 switching on the preliminary electric heater/ ground heat exchanger VDI4 anti-frost protection active VDI5 alarm with confirmation (1 no alarm with confirmation, 0 occurrence of alarm with confirmation) Read only Read only DS3present presence of the Tp temp. sensor DS4present presence of the To temp. sensor DS5present presence of the Tn2 temp. sensor MSB: Condition register3: [VDI13][VDI12][VDI11][VDI10][VDI9][VDI8] [VDI7][VDI6] VDI6 operation permit for H2 heater VDI7 operation permit for H1 preliminary heater CRS3 VDI8 operation permit for C cooler Read only VDI9 not used VDI10 cooling sequence lock from ext. temp. VDI11 heating sequence lock from ext. temp. VDI12 heater H2 pump control from ext. temp. VDI13 not used EFF LSB: Heat exchanger efficiency calculated using the formula (Tn-Tz)/(Tw-Tz) * 100% [%], {0-99%} Read only TZAL_BY MSB: Bypass damper switch on temp. [ C], {5 35} Read only TWYL_BY MSB: Bypass damper switch off temp. [ C], {5 35} Read only AppNo LSB: Active application number (0x0F mask) Read only TOchrony MSB: Protection threshold temperature of heat recovery (0x3F mask) [ C], {0 30} Read only HeatThOn LSB: Secondary heater switch on threshold in heating sequence function [%], {0 99} Read only HeatThOff MSB: Secondary heater switch off threshold in heating sequence function [%], {0 99} Read only CoolThOn LSB: Cooler switch on threshold in cooling sequence function [%], {0 99} Read only CoolThOff MSB: Cooler switch off threshold in cooling sequence Read only function [%], {0 99} LSB: Digital outputs DO DO: [x][x][x][x] Read only [OUTPUT4][OUTPUT3][OUTPUT2][OUTPU1] OUTA MSB: Analog output OUTA {0-255} Read only OUTB LSB: Analog output OUTB {0-255} Read only OUTC MSB: Analog output OUTC {0-255} Read only OUTD LSB: Analog output OUTD {0-255} Read only PWM_OC MSB: Pulse output Read only LSB: Alarm condition register [ALARM][AL_COM2][x][x][x][x][x][AL_COM1] ALCRS1 ALARM main alarm flag Read only AL_COM2 COM2 communication alarm AL_COM1 COM1 communication alarm MSB: Firmware version: UNI- UNIBOX3v4x [msb7][msb6][msb5][msb4]. BOX3v4x- [msb3][msb2][msb1][msb0] SOFT_VER E.g.: 0x2A stands for ver Read only LSB: Alarm condition register [x][x][x][x][al_stop_in_progress] [AL_AF_HIGH_PREASSURE] [AL_AF_LOW_PREASSURE][AL_HEATER_HE] ALCRS2 SET_REG1 AL_STOP_IN_PROGRESS alarm requiring an acknowledgment or delayed turn-off AL_AF_HIGH_PREASSURE Heat pump high pressure alarm AL_AF_HIGH_PREASSURE Heat pump low pressure alarm AL_HEATER_HE H2 electrical heater alarm MSB:[MODBUS_T1][MODBUS_T2][x][x] [x] [x] [x] [COM2ctrlSTART_bit] COM2ctrlSTART_bit external start after COM2 Selection of master sensor by ModBus [MODBUS_T1][MODBUS_T2]: 00 TN2 01 TN 10 TW 11 TP LSB: Air supply fan RPM setting {0-255} MSB: Air exhaust fan RPM setting {0-255} Read only */Read only */Read only */Read only AIR SUP- PLY_MA- NUAL AIR EXHAUST_ MANUAL TSET LSB: Setting of the TSET preset temperature using */Read the ModBus [ C],{0-50} only MSB: [SICE_SEL][x][Tochr5][Tochr4] [Tochr3] [Tochr2][Tochr1][Tochr0] SICE_SEL: TOCHRO- Selection of sensor for anti-frost protection */Read NY 0 To only 1 Tn [Tochr5]:[Tochr0] Protection threshold temperature [ C],{0-50} Read only 68 69

36 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL REGISTER ADDRESS CODE DESCRIPTION TYPE H2TzEN MSB: [x][x][h2tzen5][h2tzen4][h2tzen3] [H2TzEn2] [H2TzEn1][H2TzEn0] [H2TzEn5]:[H2TzEn0] External temperature, above which the secondary heater will not receive the operation permit [ C],{0-30} LSB: [x][x][ctzen5][ctzen4][ctzen3] [CTzEn2][CTzEn1][CTzEn0] Read only CTzEN [CTzEn5]:[CTzEn0] Read only External temperature, below which the cooler will not receive the operation permit [ C],{0-35} OUTE MSB: Analog output OUTE {0-255} Read only OUTF LSB: Analog output OUTF {0-255} Read only AIN0 MSB: 0-10V analog input at the UNIBOX3v41 controller PCB {0-255} Read only UI1 LSB: UI 0-10V analog input at the UNIBOX_EXTEN- DER_v1.1 controller PCB {0-255} Read only UI2 MSB: UI2 0-10V analog input at the UNIBOX_EXTEN- Read only DER_v1.1 controller PCB {0-255} LSB: [PuTzON_EN][x][PuTzOn5][PuTzOn4] [PuTzOn3][PuTzOn2][PuTzOn1][PuTzOn0] [PuTzOn5]:[PuTzOn0] External temperature of starting the water heater PuTzOn pump. The pump always operates below the indicated Read only temperature, independent of the operation mode and heat demand [ C], {0 30}, (0xBF mask) PuTzON_EN pump operation permit in the Tz temperature function THiConst MSB: Upper limit of air supply temperature (adjustment against Tn2) [ C], {0 50} Read only TLoConst LSB: Lower limit of air supply temperature (adjustment against Tn2) [ C], {0 50} Read only RpOFF Duration MSB: Delay after the system start, when the anti-frost protection function is activated Rprot [min], {0 59} Read only Read only ASTInt MSB: Beginning of time interval in hours (1 23) in which the device is stopped for the period determined Read only by the ASDuration (0x1F mask) parameter ASDuration LSB: Device stop time [min], {1 30} Read only RefSensHi MSB: reference sensor temperature byte Read only RefSensLo LSB: reference sensor temperature byte Read only Note2: Temperature calculation is required for: Tz,Tn,Tw,To, Tp. Note3: The AIN0 analog input is an universal input. The [AinFn] parameter = {AI DI} determines the output function. For the UI1 and UI2 analog inputs selection of the input function determines the UI1f i UI2f = {AI DI} parameter. Note4: Reading registers starting from the address is possible from firmware ver (0x2A) Device addressing Device addressing is carried out using the S1MX dip-switch located on the control system PCB. ON Addr0 Addr1 Addr2 Fn1 address = 0 (forbidden address) The address is set by switching on individual bits of the binary word. addr0 switch is for 0. Bit, addr1 1.bit, addr2 2.bit. Fn1 is not used. Configurations examples: ON Addr0 ON Addr1 Addr2 Fn adres = 1 adres = 3 ON Addr0 ON Addr1 Addr2 Fn adres=2 adres = Service Information Information about operating the unit is available at the Service Department: Fax: (+48 58) Tel.: (+48 58) serwis@ According to valid regulations concerning used (end-of-life) electric and electronic equipment, this product cannot be disposed as household waste. Collecting, disposing and storing used electric and electronic equipment together with other wastes is not allowed. Compounds inside electric and electrical equipment have got adverse effects on the environment and people. NOTE! User of household used (end-of-life) appliances is obliged to return it to the facility collecting electric and electronic equipment. Selective collection of household wastes and returning it for reprocessing, recovery, recycling and utilization protects the environment against contamination and pollution, as well as helps reduce use of natural resources and lower manufacturing costs of new equipment. *Change possible from the BMS Addr0 Addr1 Addr2 Fn1 Addr0 Addr1 Addr2 Fn1 Example of temperature calculation: Tn = ((DS1_HI << 8) + DS1_LO )/16 E.g.: DS1_HI = 1, DS1_LO=120 -> Tn = 376/16 = 23.5 C ON adres=5 ON adres = 6 Device start condition via COM2 (COM2ctrlSTART_bit bit in MSB register): - Setting the [COM2] = {YES} parameter at the DEN17-C panels - Setting the [Ctrl] = {Rem} parameter at the DEN17-C panels - Switching on (into ON ) the operating condition at the DEN17-C panels Addr0 Addr1 Addr2 Fn1 ON adres = Addr0 Addr1 Addr2 Fn1 Note1: Once the power is turned on the communication via COM2 port is blocked during first 30 seconds Addr0 Addr1 Addr2 Fn

37 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL DE_SZS_KM_UNI3v4_KCX300/500-EC_v

38 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL DE_SZS_KM_UNI3v4_KCX300/500-EC_v.1.4 DE_SZS_KM_UNI3v4_KCX800-EC_v

39 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL DE_SZS_KM_UNI3v4_KCX800-EC_v

40 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL DE_SZS_KM_UNI3v4_KCX1200-EC_v

41 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL DE_SZS_KM_UNI3v4_KCX1200-EC_v.1.3 DE_SZS_HE3f_A_3x2kW_v1.1 KK-63/2013-PB CASING FIBOXTA 29X24X11 GLAND FIBOX X CLS6B16/3 F KM mm² F2 T SSR SSR 1 15A 15A 2 3 0,5 mm² 4 4 0,5 mm² mm² K K1 FINDER A1 A2 K ,5 mm² KM1 NOARK Ex9CS06 A1 A2 1 mm² L1 L2 L3 N PE PE L1 L2 L3 N PE U V W +12V OUT UNIBOX3v41 PWM_OUT DI0 UNIBOX3v41 N U START HE Z RG POWER SUPPLY YKYżo 5x2,5mm² zabezp. CLS 6 - C40/3 OWY 5x ELECTRICAL HEATER 6 kw OWY 4x TK TK RES 2x1 mm² UNIBOX 3v41 2x1 mm² 2x1 mm² 2x1 mm² 80 81

42 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL 15. Requirements of Regulation EC No 1253/2014 and 1254/ DATA FOR RESIDENTIAL VENTILATION UNIT (RVU) a) Supplier s name KLIMOR Spółka z ograniczoną odpowiedzialnością Sp.k b) Supplier s model identifier Compact AHU KCX300 Compact AHU KCX500 Compact AHU KCX800 c) Specific EnergyConsumption (SEC) [kwh/m 2 /a] Cold -68,57 / A+ -68,11 / A+ -67,51 / A+ Average -34,02 / A -34,15 / A -34,13 / A Warm -11,61 / E -12,06 / E -12,37 / E d) Declared typology Bidirectional e) Type of drive Variable speed drive f ) Type of heat recovery system Recuperative g) Thermal efficiency [%] h) Maximum flow rate [m 3 /h] i) Electric power input [W] j) Sound power level [LWA] k) Reference flow rate [m 3 /s] 0,058 0,097 0,156 l) Reference pressure difference [Pa] m) Specific Power Input SPI [W/m 3 /h] 0,257 0,231 0,211 n) Control factor and Control typology Clock control (no DCV) CRS / CTRL = 0,95 o) Leakage rate [%] Internal External p) Mixing rate N/A q) Position and description of visual filter warning Warning on the control panel display r) Grill installing instructions N/A s) Internet address for disassembly instructions t) Airflow sensitivity N/A u) Indoor and outdoor air tightness N/A v) Annual electricity consumption AEC [kwh/a] Cold 8,722 8,436 8,202 Average 3,357 3,066 2,832 Warm 2,907 2,616 2,382 w) Annual heating saved AHS [kwh/a] Cold 81,66 80,47 79, DATA FOR NON-RESIDENTIAL VENTILATION UNIT (NRVU) a) Supplier s name KLIMOR Spółka z ograniczoną odpowiedzialnością Sp.k b) Supplier s model identifier Compact AHU KCX300 Compact AHU KCX500 c) Declared typology Bidirectional Compact AHU KCX800 d) Type of drive Variable speed drive e) Type of heat recovery system Recuperative Compact AHU KCX1200 f) Thermal efficiency [%] g) Nominal flow rate [m 3 /s] 0,083 0,139 0,222 0,333 h) Effective electric power input [kw] 0,066 0,156 0,2 0,396 i) Specific Fan Power SFPint [W/(m 3 /s)] j) Face velocity at design flow rate [m/s] 1,325 1,477 1,529 1,442 k) Nominal external pressure (Δps,ext) [Pa] 100 (designe) l) Internal pressure drop of ventilation components (Δp,int) m) Optional: internal pressure drop of non-ventilation components (Δps,add) n) Static efficiency of fans used in accordance with Regulation (UE) nr 327/2011 [Pa] [Pa] 120 (designe) 130 (designe) 450 (designe) , ,5 o) Leakage rate [%] Internal p) Energy performance, preferably energy classification, of the filters (declared information about the calculated annual energy consumption q) Description of visual filter warning for NRVUs intended for use with filters, including text pointing out the importance of regular filter changes for performance and energy efficiency of the unit r) Case of NRVUs specified for use indoors, the casing sound power level (LWA), rounded to the nearest integer External G4 - N/A G4 - N/A Warning on the control panel display s) Internet address for disassembly instructions as referred to in p.3 NOTICE. KCX unit if it is designed for residential ventilation system, should have the energy label placed on the casing, resulting from the requirements of Regulation EC No 1254/2014 (the size of KCX300, 500, 800). If the device has been designed for non-residental ventilation (NRVU), then the label is no longer valid and the device corresponds to the classification according to Regulation EC 1253/2014 for NRVU (all sizes). Average 41,74 41,14 40,53 Warm 18,88 18,6 18,

43 KCX COMPACT HEAT RECOVERY UNIT WITH COUNTERFLOW PLATE HEAT RECUPERATOR OPERATION AND MAINTENANCE MANUAL 16. Start-up Report DATE: PLACE: NOTES FORENAME AND SURNAME OF PERSON PERFORMING START-UP: SERIAL NUMBER OF UNIT: COMPANY PERFORMING START-UP (STAMP): INSTALLATION OPERATIONS (DESCRIPTION): COMMENTS: CONFIRMATION OF PERFORMED OPERATIONS BY USER: SIGNATURE DATE 84 85

44 KCX KOMPAKTOWA CENTRALA KLIMATYZACYJNA Z ODZYSKIEM CIEPŁA DOKUMENTACJA TECHNICZNO-RUCHOWA SERWIS // SERVICE // СЕРВИС (+48 ) serwis@ KCX KOMPAKTOWA CENTRALA Z ODZYSKIEM CIEPŁA COMPACT AHU WITH HEAT RECOVERY КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮНА РУССКОМ ЯЗЫКЕ RU 86 87

45 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ СОДЕРЖАНИЕ 1. Общая информация Технические характеристики и применение Конструкция установки для обработки воздуха Система управления Доставка и транспортировка Монтаж установки Монтаж установки Соединения воздухопроводов Электрические соединения Слив конденсата Подключение пульта дистанционного управления к установке KCX Первый запуск установки для обработки воздуха ЭКСПЛУАТАЦИЯ Включение и выключение установки Задачи обслуживания Замена фильтра Управление компактной установкой для обработки воздуха KCX Работа Уровни работы и доступа Экраны Главный экран Экран ручного режима Экран просмотра: Датчики температуры и влажности Экран режима работы Экран Настройки Экран Календарь Экран Теплообменник Экран Нагреватель-Охладитель Экран Время и Дата Экран Аварийные сигналы Экран Входы/Выходы Экран Обмен данными Экран Просмотр Экран Фильтры Экран Дисплей Экран Редактирование пароля РАЗМЕРЫ ПАНЕЛИ DEN17-C Установка панели ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ И ИНДИКАЦИЯ Электрические схемы Подключение силовых и сигнальных проводов Подсоединение электрического нагревателя KCX Светодиодная индикация Принципиальные схемы 110 Графики управления: DE_SZS_KCX300/500 EC для KCX300/500 силовой выключатель блока управления 114 Графики управления: DE_SZS_KCX300/500 EC для KCX300/500 электропитание 116 Графики управления: DE_SZS_KCX800 EC для KCX800 силовой выключатель блока управления 117 Графики управления: DE_SZS_KCX800 EC для KCX800 электропитание 118 Графики управления: DE_SZS_KCX1200 EC для KCX1200 силовой выключатель блока управления 120 Графики управления: DE_SZS_KCX1200 EC для KCX1200 электропитание 122 График контроллера дополнительного электрич ского нагревателя DE_SZS_HE3f для KCX1200 EC Общие данные Связь с MODBUS RTU Информация об обслуживании Протокол ввода в эксплуатацию Общая информация В данном материале представлены материалы по эксплуатации и техническому обслуживанию (паспорт оборудования / документация по эксплуатации / ДТО) номенклатуры компактных установок для обработки воздуха с противоточными перекрестными теплообменниками типа KCX. Целью настоящего руководства по ДТО является ознакомление монтажников и пользователей с конструкцией, а также надлежащая эксплуатация и техническое обслуживание устройства. Перед установкой и использованием устройства необходимо внимательно прочитать приведенную документацию по эксплуатации и техническому обслуживанию и строго следовать всем содержащимся в ней нормативам и рекомендациям. Несоблюдение указаний и рекомендаций, приведенных в руководстве по эксплуатации и техническому обслуживанию освобождает производителя от каких-либо гарантийных обязательств. 2. Технические характеристики и применение Компактная установка для обработки воздуха с теплообменниками с потоком представляет собой установку небольшого размера, предназначенную для систем вентиляции с рекуперацией теплоты для помещений всех видов: Магазинов, ресторанов, прачечных, жилых зданий, индивидуальных домов и др. Установка для обработки воздуха работает, используя наружный воздух. Подключается к электропитанию. 1 ПРИТОК 2 ВЫТЯЖКА ПОДАЧА 4 ВЫПУСК 18 b1 b2 B b2 b1 h H 111 c1 c2 C H1 H2 Рис. 01: Компактная установка для обработки воздуха KCX Для обеспечения комфортной температуры подаваемого воздуха при температуре наружного воздуха 0< C рекомендуется сначала подогреть наружный воздух нагревателем первой ступени или грунтовым теплообменником (ГТО). Таблица 1 Технические параметры ПАРАМЕТРЫ KCX300 KCX500 KCX800 KCX1200 Номинальный расход воздуха [м3/ч] H H H h B b1 [мм] b C c c d Вес нетто [кг] Вес брутто с поддоном Диаметры выходов [мм] 4 Ø125 4 Ø160 4 Ø200 4 Ø250 Напряжение питания 230 В; 50 Гц Температура окружающего воздуха / макс. +5 C/30% 45 /60% (см. п.6) влажность РАЗМЕРЫ УСТАНОВКИ СТАНДАРТНОЕ ОБОРУДОВАНИЕ Теплообменник Пластинчатый противоточный теплообменник Производительность теплообменника ** до 91% до 91% до 91% до 91% Мощность 2 67 Вт Вт Вт Вт Номинальное напряжение 230 В; 50 Гц Потребляемый ток 2 0,5 A 2 1,1 A 2 1,1 A 2 2,5 A Температура воздуха oC oC oC oC ВЕНТИЛЯТОРЫ Уровень звуковой мощности * В помещении при потоке воздуха В канале при потоке воздуха 30% 32 дб(a) 35 дб(a) 33 дб(a) 38 дб(a) 100% 51 дб(a) 50 дб(a) 52 дб(a) 52 дб(a) 30% 45дБ / 57дБ / 54дБ / 58дБ / 41дБ(A) 50дБ(A) 49дБ(A) 54дБ(A) 100% 60дБ / 66дБ / 60дБ / 69дБ / 57дБ(A) 60дБ(A) 57дБ(A) 68дБ(A) Система управления Цифровой контроллер Воздушный фильтр фильтр 1-ой ступени G4 (см. п.8.3) Электронагреватель 1000 Вт 2000 Вт 3000 Вт нет *** * Примечание: Для максимального звукопоглощения системы обработки воздуха рекомендуется установить эластичные вставки на соединениях, канальных шумоглушителях, на воздухопроводах, а также на распределительных ящиках на диффузорах. ** Примечание: Данные, предоставленные производителями противоточных теплообменников, соответствуют EN 308 и EUROVENT. *** Примечание: Дополнительно наружный канальный нагреватель NGO (3x400 В/6 квт) с модулем плавной регулировки мощности 88 89

46 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Свободное давление [Па] Характеристики потока воздуха Поток воздуха [м3/ч] KCX300 KCX500 KCX800 KCX1200 Схема 01 Свободное давление: KCX300, KCX500, KCX800, KCX Конструкция установки для обработки воздуха Корпус самонесущий, изготовленый из листовой оцинковки покрытой цветом RAL 9010, инспекционная панель с зажимающими замками на ключ Вентиляторы осево-радиальные вентиляторы с прямым приводом. Нагреватель электрический нагревательный в виде круговой грелки для размеров 300, 500, 800. Перекрестноточный рекуператор противоточный с байпассом. Фильтр воздуха одноразовый, сменный Блок управления входит в комплект поставки. ПРИМЕЧАНИЕ: KCX1200 не оснащен встроенным нагревателем. 4. Система управления Система управления является основой стандартного оборудования установки. Система управления регулирует стандартное оборудование: вентиляторы через плавное управление с помощью сигнала 0 10 В (отдельные сигналы для каждого вентилятора), Обводной воздушный клапан противоточного теплообменника, электрический нагреватель через плавное управление (KCX300,500,800) Дополнительные возможности системы управления: управление грунтовым теплообменником (ГТО) или электронагревателем первой ступени (сигнал включения/выключения); синхронное управление нагревателем вторичной воды и охладителем вторичной воды (сигнал (0 10 В) или фреоновым охладителем ((сигнал включения/выключения); плавное управление нагревателем KCX через дополнительный модуль управления и регулировки мощности. Дополнительный управляющий модуль системы управления по индивидуальному заказу: M2 и M3: приводы и клапаны нагревателя и охладителя воды; M4: привод амортизатора ГТО; FRS: противообледенительный термостат нагревателя воды; электрический нагреватель для KCX1200 (тип NGO (3x400 В/6 квт)); модуль управления и регулировки мощности электрического нагревателя для KCX1200. Принципы эксплуатации системы: При запуске системы приточные и вытяжные вентиляторы должны быть включены. Вентиляторы управляются плавно. Каждый оснащен отдельным сигналом. В зависимости от типа запроса на охлаждение или нагрев система автоматически переключается на электрический нагреватель и далее на нагреватель воды или водяной/фреоновый охладитель (если он установлен). Электрический нагреватель и клапан нагревателя/ ПРИТОК ВОЗДУХА ГРУНТОВЫЙ ТЕПЛООБМЕННИК ГРУНТОВЫЙ ТЕПЛООБМЕННИК ВЫПУСК ВОЗДУХА Tz START DC 230/400V M4 ПЕРВИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ KCX охладителя воды представляет собой плавный контроллер. Электромагнитный клапан фреонового охладителя управляется сигналом включения/выключения. Включение охладителя и нагревателей происходит только в диапазоне температур, определенных в меню REG TEMP, описание которого приведено в разделе УПРАВЛЕНИЕ. Противообледенительная защита противоточного теплообменника основана на соответствующем алгоритме работы установки она включается, когда температура, обозначенная датчиком To, падает ниже уставки параметра Tice. Данный алгоритм подразумевает периодическое открытие обхода и выключение нагревателя и приточного вентилятора. По завершении размораживания система переключается обратно на прежний режим работы. Термическая защита электрического нагревателя: Термостат TK ВЫКЛЮЧАЕТ электрический нагреватель, как только температура превышает значение уставки (+70 C). После падения температуры - автоматическое включение электрического нагревателя. После трехразовой активации термостата следует отключение KCX-а. Повторный запуск установки - после ручного сброса аларма на панели управления После выключения KCX немедленно отключается электрический нагреватель, а вентиляторы отключаются через 120 секунд (нагреватель охлаждается во избежание активации термостата TK). Система управления подготовлена к регулировке клапана грунтового теплообменника или установки предварительного нагрева. Зимой ГТО нагревает подаваемый воздух, летом охлаждает его. Кроме того, можно регулировать первичный электрический нагреватель, питание на который подается только сигналом включения/ выключения. Ответственность за подачу достаточного питания и защиту нагревателя лежит на пользователе. To M1 SSR M2 M3 230 VAC TK Tw FRS Tn ВЫТЯЖКА ВОЗДУХА ПОДАЧА ВОЗДУХА DEN 16c Рис. 02: Принципиальная схема контроллера установки для обработки воздуха KCX, включая управление вспомогательными устройствами Tz - датчик наружной температуры Tn - датчик температуры (в направлении КОМНАТНАЯ ПАНЕЛЬ Система также подготовлена к синхронной регулировке клапанов нагревателя вторичной воды и охладителя вторичной воды с помощью сигнала 0 10 В. Кроме того, можно подать сигнал включения/выключения на электромагнитный клапан охладителя с непосредственным охлаждением. Клапан в комплект поставки не входит. Питание и регулировка циркуляционного насоса также не предоставляются. Для повышения теплопроизводительности система оснащена алгоритмом снижения мощности вентилятора. Алгоритм применяется, если температура в подающем воздухопроводе в течение более 5 минут удерживается на уровне ниже наименьшего предела температуры подачи (параметр Tlo см. описание меню «Регулировка температуры»). Выходная мощность вентилятора снижается до 50 % от номинальной уставки. При этом она не будет ниже заводской пусковой установки (заводское значение по умолчанию: 30%). В аварийной ситуации можно выключить систему с помощью сигнала, подаваемого входом DI3 контроллера. Соединение замкнуто стандартная работа, соединение разомкнуто KCX выключен. Для того, чтобы использовать этот вход удалить перемычку - смотри электрическую схему. ВНИМАНИЕ! При использовании устройства предварительного нагрева или ГТО датчик наружной температуры Tz необходимо снять с установки и установить (требуется расширение кабеля) ПЕРЕД устройством предварительного нагрева или на входе подачи воздуха ГТО. При использовании дополнительного нагревателя или охладителя воды датчик температуры подаваемого воздуха Tn устанавливается (может потребоваться расширение кабеля) ПОСЛЕ теплообменни- DI DO AI AO TI Tp нагревателя) Tw - датчик температуры вытяжного воздуха To - датчик температуры в направлении установки рекуперации теплоты Tp - датчик комнатной температуры M1 - привод обводного воздушного клапана M2 - привод клапана нагревателя воды M3 - привод клапана охладителя воды M4 - привод амортизатора ГТО FRS - противообледенительный термостат TK - термоконтакт электрического нагревателя SSR - твердотельное реле электрического нагревателя 90 91

47 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ка. Это также необходимо для нагревателя KCX При использовании дополнительного нагревателя воды рекомендуется отключить питание электрического нагревателя, установленного в KCX. Не рекомендуется снижать частоту вращения вентилятора ниже 50 % вследствие опасности перегрева электрического нагревателя, что требует ручного сброса его термостата. Электрический нагреватель KCX1200 устанавливается непосредственно на установке для обработки воздуха. PДополнительная информация приведена в разделе «УПРАВЛЕНИЕ». 5. Доставка и транспортировка В комплект поставки входит:: установка для обработки воздуха KCX; панель управления DEN-16C 1 шт.; соединительный кабель 1 шт.; кронштейны подвески KCX 4 комплекта; руководство по эксплуатации и техническому обслуживанию. Все упомянутые компоненты поставляются в картонных коробках, защищающих установку от повреждения при транспортировке и хранении. 6. Монтаж установки Содержимое упаковки следует проверять сразу после доставки товара. При обнаружении неисправностей или отсутствии компонентов обратитесь к перевозчику или поставщику продукции. 6.1 Монтаж установки Для определения подходящего местоположения установки необходимо учитывать требования для доступа при эксплуатации и обслуживании, а также надлежащие соединения для подачи воды и электропитания. Установка для обработки воздуха KCX должна располагаться на ровной, гладкой и прочной поверхности. Установка располагается на опорных стойках. Установка для обработки воздуха KCX может подвешиваться на стропах, что позволяет закрепить ее на боковых стенках установки. Стропы крепятся на потолке креплениями, поставляемыми вместе с установкой в комплекте для самостоятельного монтажа. Опорные стойки снимаются с корпуса установки для обработки воздуха. В случае использования подвески рекомендуется устанавливать установку для обработки воздуха KCX под небольшим уклоном (около 5 %) по отношению к патрубку с конденсатоотводчиком (как показано на рисунке 5). Установка для обработки воздуха KCX1200 AHU предназначена только для эксплуатации в положении стоя. Установка для обработки воздуха KCX устанавливается в проветриваемых помещениях с температурой воздуха от +5 C до +45 C и наи меньшей относительной влажностью до 30% зимой, а также относительной влажностью не выше 60% летом. Установку для обработки воздуха нельзя устанавливать в агрессивной среде, наносящей вред наружным и внутренним механическим компонентам установки. Установка для обработки воздуха KCX не предназначена для осушения зданий и помещений с влажным воздухом. Для этих целей следует использовать специальное оборудование для осушения. Примменение установок с рекуперацей, оборудованные высокопроизводительными системами рекуперации тепла с параметрами, которые соответствуют нормам EN 308 i EUROVENT, рекомендуется выполнить предварительный подогрев воздуха, если наружные температуры ниже 0 C. В противном случае установки могут не работать в соответствии установленными параметрами при возможности влаговыделения и конденсации. Поэтому вентиляционные установки KCX оборудованные системой противозамерзающей защитой и автоматикой взаимодействующей с элементами системы позволяющей достичь требуемых температурных параметров наружного воздуха. Система защита от замерзания срабатывает, когда температура падает ниже значения (+5 С), определенного пользователем посредством системы температурной защиты (см. главу 9.3.7); эта система работает в циклическом или непрерывном режиме (GWC EH). Приточные и вытяжные вентиляторы продолжат работать в соответствии с указанными параметрами. Если мощности предварительного подогрева недостаточно для разогрева холодного воздуха, мощность приточного вентилятора будет снижена или, в крайнем случае, вентилятор будет остановлен. Защита системы с помощью системы управления установки для обработки воздуха без предварительного нагрева наружного воздуха при температуре ниже 0 С может быть использована только в экстренном случае. Обратите внимание, что при температуре ниже 0 С, когда предварительный подогрев не работает, а приточный вентилятор выключен в целях защиты от замерзания, в помещениях на короткое время создается давление ниже атмосферного (отрицательное), поскольку будет работать только вытяжной вентилятор. Если не выполняются приведенные выше инструкции по установке и эксплуатации установки для обработки воздуха, установка KCX может не работать в соответствии с заданными параметрами, а внутри и на внешней поверхности устройства влага может стекать каплями. Если из-за несоблюдения требований, установленных заводом-изготовителем устройство будет повреждено и произойдут описанные выше явления, это приведет к потере гарантии завода-изготовителя Рис. 3 Установка для обработки воздуха KCX в стоячем и подвешенном рабочем положениях. Для снятия передней панели необходимо снять четыре зажима (1). Одновременно необходимо придерживать рукоятки панели (2). См. обозначения на рис czujnik temp. nawiewu min 700mm Рис. 4 Установка датчика подачи воздуха. Кабель датчика температуры подачи воздуха прокладывается так, чтобы он не соприкасался с электрическим нагревателем. ВНИМАНИЕ! 1. При монтаже установки необходимо соблюдать указания, приведенные в разделе Недостаточное проветривание помещения, в котором установлена установка, может привести к конденсации влаги на корпусе установки для обработки воздуха. 6.2 Соединения воздухопроводов При подсоединении круглых воздухопроводов к установке для обработки воздуха KCX следует учитывать возможность доступа для обслуживания компонентов системы. Датчик температуры подаваемого воздуха располагается в подающем воздуховоде на расстоянии около 700 мм. Соединение воздуховодов приведено на рисунке 1 в соответствии с обозначениями на корпусе установки для обработки воздуха. 6.3 Электрические соединения Электрическая система установки для обработки воздуха должна соответствовать действующим строительным нормам и стандартам. Подключение электрической системы производится только специалистом с соответствующей квалификацией электрика

48 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Обозначения согласно рисунку 3: дроссель 3 кабель управления на пульт дистанционного управления, входящий в комплект поставки установки; дроссель 4 кабель питания JZ ,5 мм2, длина: 1 м (с подключением), конец с оголенным проводом. Спустите шланг к системе водостока с минимальным уклоном 3 %. Для лучшего слива конденсата рекомендуется опустить подвешенную установку для обработки воздуха по отношению к концу соединения с конденсатоотводчиком. При первом пуске установки необходимо заполнить протокол ввода в эксплуатацию. 9. Управление компактной установкой для обработки воздуха KCX Кабель должен быть оснащен отключаемым прерывателем цепи. Дроссель 3a при использовании контроллера дополнительной установки для обработки воздуха просверлите отверстие Ø16 возле дросселя 3, установите дроссель STM-16 и подсоедините кабель/ контроллер с дополнительными компонентами. Типы кабелей и способ подсоединения указаны в разделе 12. Дроссель и кабель в комплект поставки не входят. 6.4 Слив конденсата Для слива конденсата используется гофрированный патрубок для соединения шланга «игелит» Ø16. Пропустите конец шланга через дроссель в корпусе установки для обработки воздуха KCX и наденьте его на патрубок % Рис. 5 Вариант конденсатного сифона установки для обработки воздуха KCX с наклоном подвешенной установки для обработки воздуха. ВНИМАНИЕ! Сифон крепится непосредственно к установке для обработки воздуха с учетом габаритов по высоте, как показано на рисунке 5. Сифон устанавливается с помощью шланга, проложенного соответствующим образом и закрепленного специальными зажимами, удерживающими шланг и обеспечивающими рекомендованные габариты. Кроме того, можно использовать имеющийся в продаже сифон (в комплект поставки Klimor не входит). Для правильного удаления конденсата необходимо постоянное заполнение сифона. 6.5 Подключение пульта дистанционного управления к установке KCX Подключение пульта дистанционного управления производится согласно инструкции, приведенной в разделе УПРАВЛЕНИЕ. 7. Первый запуск установки для обработки воздуха По завершении процесса установки и всех соединений (электрических, трубопроводов и систем управления): проверьте правильность электрических подключений; проверьте плотность соединений воздухопроводов; Проверьте правильность соединений всех дополнительных устройств, работающих вместе с установкой для обработки воздуха KXC. Пуск установки производится с панели управления. Описание приведено в разделе УПРАВЛЕНИЕ. При отсутствии неисправностей в соединениях можно приступать к процедуре пуска установки для обработки воздуха. Включите установку для обработки воздуха. Отрегулируйте и установите предварительное значение для нужной подачи вентиляторов. Отрегулируйте температуру. 8. ЭКСПЛУАТАЦИЯ 8.1 Включение и выключение установки Управление работой установки производится с панели управления. Описание приведено в разделе УПРАВЛЕНИЕ. 8.2 Задачи обслуживания Обслуживание установки Проверьте следующее: состояние подшипника ротора вентилятора (ротор должен свободно вращаться вокруг своей оси без стука и биения); сдуйте всю имеющуюся пыль и загрязнения с поверхности жалюзи теплообменника; очистите поддон для конденсата (теплой водой с моющим средством против накипи); проверьте пропускную способность системы слива конденсата и зарядку сифона. 8.3 Замена фильтра Сменные фильтры заменяются по факту их загрязнения, однако не позднее, чем через каждые 3 месяца. Вынимая фильтра снимите перед нюю панель вентиляционной установки KСX. Открутить шестигранным ключем четыре замочка (1), одговременно придерживая рукоятки панели (2). См. обозначения на рисунке 3. Данные фильтра: фильтр ячейковый G4 (согл. PN EN 779) KCX300 - P.FLR G индекс KCX500 - P.FLR G индекс KCX800 - P.FLR G индекс KCX P.FLR G индекс Чрезмерно загрязненные фильтры сокращают поток воздуха. Это может стать причиной аварийного отключения электрического нагревателя. После остановки вентилятора снимите переднюю панель. Рис. 6 Вид панели управления 9.1 Работа Интуитивное программное обеспечение позволяет быстро перемещаться между необходимыми параметрами. Каждое окно состоит из функциональных графиков, позволяющих быстро менять параметры и переключаться между экранами. Большой дисплей обеспечивает комфорт при задании необходимых параметров. Основные экраны параметров доступны с уровня главного экрана, а расширенные настройки с уровня инструментального экрана. Панель представляет функции и описания главным образом графически, с минимальным количеством текстовых описаний. Управление меню: Переход к следующему экрану Переход к предыдущему экрану Переход к домашнему экрану Выбор окна режима обслуживания Запись параметра занимает 10 секунд после взаимодействия с остановами матрицы. 9.2 Уровни работы и доступа Контроллер DEN17-C поддерживает 3 уровня работы: - Пользовательский уровень: предоставляет доступ к основным параметрам. - Уровень обслуживания: предоставляет доступ к основным настройкам меню. Для его активации введите значение в качестве параметра Password=ss-ss, расположенного в меню Пароль. - Заводской уровень: предоставляет доступ к настройкам контроллера. Для активации следует ввести заводской пароль

49 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 9.3 Экраны Главный экран Главный экран содержит всю основную информацию о рабочем состоянии устройства. Примечание! Включение и выключение установки после нажатия и удержания значка После отключения устройство продолжает работать 2 минуты для охлаждения нагревателя. Информация о состоянии аварийной сигнализации Информация о температуре и влажности, измеренных панелью Просмотр и быстрый переход к окну с информацией обо всех измеренных температурах и влажности Кнопка перехода на экран настройки Главная кнопка включения/ выключения устройства Установка режима работы Информация о текущем уровне управления приточного и вытяжного вентиляторов Информация о наличии аварийного сигнала Кнопка входа на экран настроек ручного режима Состояние контроля загрязнения фильтра Экран ручного режима Экран ручного режима позволяет быстро задать КПД приточного и вытяжного вентиляторов при нахождении системы в ручном режиме. Кроме того, для устройств, оснащенных нагревателем или охладителем, можно задавать требуемую температуру для управления в соответствии с опорным датчиком, заданным на экране просмотра датчика Экран просмотра: Датчики температуры и влажности Регулировка приточного вентилятора и значок доступа к экрану вентилятора Регулировка вытяжного вентилятора и значок доступа к экрану вентилятора Неактивный значок доступа Экран просмотра датчика позволяет читать измеренные значения, зарегистрированные всеми подключенными датчиками температуры и влажности. Кроме того, можно выбрать опорный датчик, который будет выделен сплошным серым цветом. Опорный датчик можно выбрать из группы датчиков: Tn2 датчик температуры приточного воздуха, Tw датчик температуры вытяжного воздуха, Tp датчик комнатной температуры. Tn2 датчик температуры приточного воздуха Tw датчик температуры вытяжного воздуха Tz датчик наружной температуры Tn датчик температуры приточного воздуха после рекуперации теплоты Информация о состоянии на главном экране App3 RU 12:00,вт Номер текущего приложения Страница текущего языка меню Текущее время и дата Информация о загрязнения фильтров Tr датчик температуры вытяжного воздуха после рекуперации теплоты Tp датчик комнатной температуры; Hw датчик влажности вытяжного воздуха Отсутствие информации о загрязнения фильтров Опорные датчики: Tn2, Tw и Tp Информация об активном обмене данными панели DEN17-C с панелями управления серий: UNIBOX (UNIBOX Lite, UNIBOX v3.41 и UNIBOX v3.5 Отсутствие обмена данными с панелью DEN17-C ПРИМЕЧАНИЕ. В случае вентиляционной установки (с забором свежего воздуха снаружи для нужд пользователей), особенно в системах, оснащенных дополнительными электрическими нагревателями, рекомендуется выбирать в качестве опорного датчика Tn2 датчик температуры приточного воздуха. Например, переключение зимой на датчик Tw с более низкой температурой в независимой системе управления для конвекционных радиаторов приведет к непрерывной работе электрического нагревателя. В этом случае рекуператор со встроенным электрическим нагревателем будет пытаться достичь заданной температуры в системе вытяжки воздуха. Это приведет к повышению энергопотребления блока

50 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Экран режима работы Экран режима работы позволяет задавать базовые условия времени для непрерывной работы или работы по настройкам недельного таймера. Кроме того, временно может быть выбран режим максимальной вентиляции. Настройки вентилятора могут использоваться с тремя независимыми настройками КПД. Предварительно заданные производительности для скоростей I, II и III задаются на экране Свойства вентилятора Выбор режима максимального КПД во времени Задание времени максимального КПД и времени, оставшегося после активации функции Выбор скорости вентилятора I Выбор скорости вентилятора II Выбор скорости вентилятора III Выбор режима работы: - Ручной непрерывная работа в соответствии с настройками экрана Ручной режим - Таймер 1d каждый день недели задается независимо - Таймер 7d повторение дня недели - Таймер 7d настройки для рабочих дней (пн-пт) и для (сб-вс) Второй экран Настройки позволяет редактировать следующие параметры Выбор настроек вентиляторов, значок экрана Вентилятор Выбор настроек недельного таймера, значок экрана Календарь Выбор параметров операции рекуперации тепла и соответствующих устройств, значок экрана Теплообменник1 Неактивный значок доступа Выбор настроек предварительного нагревателя, вторичного нагревателя и радиатора, значок экрана Нагреватель-Радиатор Выбор настроек даты и времени, значок экрана Время и Дата Выбор просмотра списка аварийных сигналов, значок экрана Аварийные сигналы Выбор просмотра всех входов/ выходов, значок экрана Вход/ Выход Выбор настроек экрана Обмен данными Выбор настроек экрана Таймеры Выбор экрана Работы Выбор настроек экрана Фильтры Экран Настройки Выбор настроек экрана Просмотр Первый экран Настройки позволяет редактировать параметры, определяющие работу подключенного устройства. Выбор настроек экрана Дисплей Выбор настроек экрана Тепловой насос 98 99

51 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Выбор настроек экрана Приложения доступ к изменениям заблокирован Выбор настроек экрана Приложения доступ к изменениям разблокирован Выбор/просмотр настроек приточного и вытяжного вентилятора ранее выбранной зоны Экран Календарь Экран Календарь позволяет конфигурировать рабочие параметры, такие как функционирование недельных настроек, разделенных на 4 зоны/зоны дня и на рабочие (5д) и выходные (2д) дни. Навигация и выбор выполняются перемещением содержания отдельных списков по вертикали. Красная граница определяет заданный текущий день/период, зону, время окончания, КПД, температуру и состояние: устройство работает или остановлено (останов/работа). После ввода соответствующих данных нажмите кнопку Set. ПРИМЕЧАНИЕ При вводе календарных данных мы определяем время окончания зоны (Конец). КПД и температура задаются на период до окончания зоны. Например, задание среды с зоной 2, 12:00 с КПД 77%/77%, 21 C означает, что КПД 77% и температура 21 C будут поддерживаться до 12:00 среды. Выбор/просмотр ранее выбранной настройки температуры выбранной зоны Выбор/просмотр настройки рабочего состояния ранее выбранной зоны Панель в ручном режиме Календарь активируется на экране Режимы работы Выбор/просмотр дня недели и группы дней {Пн Вт Ср Чт Пт Сб Вс 7д 5д 2д} Экран Теплообменник Первый экран Теплообменник позволяет задавать базовые и расширенные параметры управления воздушной заслонкой байпаса и грунтового теплообменника GWC. Настройка температуры активации воздушной заслонки байпаса - окно календаря с ручными режимами работы Выбор/просмотр одной из четырех зон Выбор/просмотр конца ранее выбранной зоны Настройка температуры деактивации воздушной заслонки байпаса Настройка наружной температуры, ниже которой воздушная заслонка байпаса GWC открывается (зимний период) Настройка наружной температуры, выше которой воздушная заслонка байпаса GWC закрывается (летний период) Ограничение закрывания воздушной заслонки байпаса в зависимости от комнатной температуры Tp или Tw вытяжки

52 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Параметры времени (Ton, Toff), определяющие время непрерывной работы и зазоры времени воздушной заслонки GWC (время, необходимое на регенерацию источника) Логическое состояние воздушной заслонки байпаса и воздушной заслонки GWC Второй экран Теплообменник обеспечивает дальнейшую параметризацию воздушной заслонки байпаса как элемента противообледенительной защиты теплообменника. Кроме того, можно задать параметры противообледенительного режима управления и тип теплообменника. Задание температуры защиты от обледенения Выбор датчика Sice для алгоритма защиты от замерзания Активация алгоритма защиты от замерзания Выбор типа теплообменника перекрестный теплообменник Выбор типа теплообменника вращающийся теплообменник Выбор типа теплообменника на входе в вентиляцию установки Выбор выходной функции PWM1 активная зависимость от типа применения Экран Нагреватель-Охладитель Экран Нагреватель-Охладитель позволяет задавать основные рабочие параметры предварительного нагревателя H1, вторичного нагревателя H2 и охладителя. В зависимости от выбранного применения, параметры относятся к электрическому или водяному нагревателю, а также водяному охладителю и охладителю с прямым испарением. Задание параметров включения H1TzOn отключает H1TnOff, позволяя предварительному охладителю работать в зависимости от наружной температуры Tz и температуры приточного воздуха Tn Задание параметров включения и отключения сигнала пуска насоса водонагревателя или питания электрического нагревателя в зависимости от последовательности нагрева Задание параметров включения и отключения сигнала пуска насоса водяного охладителя или пуска охладителя с прямым испарением в зависимости от последовательности охлаждения Включение параметра переключателя H2TzEn позволяет вторичному нагревателю работать в зависимости от наружной температуры Tz Включение параметра переключателя CTzEn позволяет охладителю работать в зависимости от наружной температуры Tz Задание разрешения на работу предварительного нагревателя, вторичного нагревателя и охладителя

53 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Аварийное сообщение Состояние Причина Принимаемые меры Экран Время и Дата Экран Время и Дата позволяет задавать значение текущей даты и времени с использованием интуитивного графического интерфейса. Системные часы, встроенные в панель, работают от аккумулятора. Изменение выбранных параметров задается после нажатия кнопки «Set». «TN alarm аварийный сигнал датчика температуры приточного воздуха» «TN2 alarm аварийный сигнал датчика температуры TN2» Неисправность Неисправность Возможное повреждение или выход из строя подключения датчика температуры приточного воздуха TN Возможное повреждение или выход из строя подключения датчика температуры приточного воздуха TN2 Необходимо обслуживание Необходимо обслуживание Задание текущих часов и минут «TW alarm аварийный сигнал датчика температуры вытяжки TW» Неисправность Возможное повреждение или выход из строя подключения датчика температуры вытяжки TW Необходимо обслуживание «TR alarm аварийный сигнал датчика температуры TR» Неисправность Возможное повреждение или выход из строя подключения датчика температуры TR Необходимо обслуживание «TZ alarm аварийный сигнал датчика температуры TZ» Неисправность Возможное повреждение или выход из строя подключения датчика температуры TZ Необходимо обслуживание Принятие введенных изменений «TP alarm аварийный сигнал датчика температуры TP» «RTZ alarm аварийный сигнал часов реального времени» Неисправность Неисправность Возможное повреждение или выход из строя подключения датчика температуры TP Некорректная работа часов, встроенных в панель. Необходимо обслуживание Необходимо обслуживание Экран Аварийные сигналы Экран Аварийные сигналы позволяет просматривать записанные аварийные сигналы с подробным описанием события и временем, когда событие произошло. Содержание списка можно удалить нажатием на кнопку Clear list. Удаление списка аварийных сигналов «REC alarm аварийный сигнал блока защиты теплообменника» «FLT TIME alarm аварийный сигнал засорения фильтра» «FRS alarm аварийный сигнал противообледенения» Извещение Извещение Неисправность Низкая температура после противоточного теплообменника Может иметь место при низких наружных температурах. Фильтр засорен прошло время после замены фильтра Имеет место только когда установлен дополнительный нагреватель воды. Низкая температура после нагревателя воды активирует функцию защиты. Отсутствует режим защиты размораживает теплообменник, дополнительных работ специалистов по обслуживанию не требуется Заменить фильтр Невыполнение замены фильтров увеличивает эксплуатационные расходы, фильтр теряет фильтрующую способность, вызывая загрязнение устройства и установки. После замены сбросьте время для отсчета времени очередной замены фильтра. Убедитесь, что хладагент имеет соответствующую температуру и поток доходит до водонагревателя. Убедитесь, что устройство рекуперирует тепло, когда открыт байпас или работает вытяжной вентилятор Экран Входы/Выходы Возможные аварийные сигналы Аварийное сообщение Состояние Причина Принимаемые меры «POZ alarm аварийный сигнал пожарной сигнализации» «Alarm COM аварийный сигнал связи с панелью» Извещение Включение контакта на панели устройства от внешней системы противопожарной защиты Отсутствует останов вентиляторов. Неисправность Отсутствие связи между панелью и пультом Проверьте связь между контроллером и пультом Экран Входы/Выходы позволяет читать состояние цифровых и аналоговых входов и выходов. Состояние цифрового входа Состояние цифрового выхода «HWD alarm аварийный сигнал панели» «HE alarm аварийный сигнал электрического нагревателя» Неисправность Возможное внутреннее повреждение панели Необходимо обслуживание Неисправность Повышенная температура электрического нагревателя активация защитного термостата Убедитесь, что КПД устройства не слишком низкий/повысьте КПД как минимум до 50%. Если это не дает ожидаемого эффекта, то требуется обслуживание Состояние аналогового выхода

54 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Экран Обмен данными Экран Обмен данными позволяет задавать параметры обмена данными для порта COM2 контроллера Активация обмена данными через порт COM2 пультов управления серии UNIBOX Задание скорости обмена данными для порта COM2 { } пультов управления серии UNIBOX Задание скорости обмена данными для порта COM2 {LOC чтение REM чтение/запись} пультов управления серии UNIBOX Экран Фильтры Экран Фильтры позволяет контролировать засорение фильтра блока вентиляции FCntEN активация временного управления и окончание аварийного сигнала отсчета времени Задание времени управления Задание типа управления засорения фильтра Конец индикации отсчета времени Экран Просмотр Экран Просмотр обеспечивает визуальное отображение основных рабочих параметров управляемого блока вентиляции с перекрестной рекуперацией теплоты Просмотр блока вентиляции с перекрестной рекуперацией теплоты Экран Дисплей Экран Дисплей позволяет задавать уровень подсветки экрана, время автоматического возврата на главный экран или просмотра, время активации экранной заставки и параметризацию отображения характеристик управления вентилятором и КПД рекуперации тепла. Кроме того, экран позволяет задавать пароль, активирующий расширенный доступ. Время автоматического возврата на главный экран в случае неактивности Активация экрана КПД рекуперации тепла на экране Просмотр Уровень яркости подсветки экрана Время экранной заставки, отсчитываемое с момента автоматического возврата на домашний экран Выбор отображения информации управления вентилятором на главном экране Редактирование пароля для расширенных настроек

55 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Экран Редактирование пароля Экран Редактирование пароля позволяет вводить пароль для доступа к расширенным настройкам Установка панели Порядок крепления панели DEN17-C к стене: Пароль для доступа к расширенным настройкам Ввод корректного пароля открывает доступ к расширенным настройкам Редактирование пароля сводится к отображению и последующему изменению чисел с помощью курсоров со стрелками, направленными вверх и вниз. ПРИМЕЧАНИЕ Пароль от производителя/поставщика после ввода пароля для расширенных настроек действует 5 минут, а чрез 5 минут для доступа к расширенным настройкам требуется ввести пароль вновь. Снять боковые накладки, легко нажав на них и затем вынув. Боковые накладки устанавливаются на креплениях к передней части. Отвинчивание винтов крепления к передней части панели. Крепление нижней (задней) части корпуса панели DEN17-C к 4 отверстиям диаметром 3 мм. 10. РАЗМЕРЫ ПАНЕЛИ DEN17-C Примечание! Особое внимание следует уделить снятию передней части, к которой крепятся дисплей TFT и управляющая электроника. 11. ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ И ИНДИКАЦИЯ 11.1 Электрические схемы Подробные электрические схемы приведены ниже в разделе 12. Схема 07 Bид на нижнюю часть корпуса Схема 10 Подключение силовых и сигнальных проводов Схема 08 Bид сбоку на нижнюю часть корпуса Схема 09 Kорпус DEN17-C, разбитый на отдельные компоненты 11.2 Подключение силовых и сигнальных проводов Панель DEN17-C запитывается пост. током напряжением 12 В, подаваемым от контроллера. Питание и управление осуществляются 4-жильным коммуникационным кабелем. Он может завершаться с каждой стороны разъемами RJ11 (4-контактными, размер 6) или подключаться непосредственно к зажиму COM1. Кабель с разъемами RJ должен быть плетеным. При использовании кабелей длинней 5 м рекомендуется использовать кабели типа витая пара, напр. UTP (1-я пара: +12 В, ; 2-я пара: A, B). Максимальное расстояние между блоком KCX и панелью: 100 метров. Этот кабель не может прокладываться вместе с силовыми кабелями Подсоединение электрического нагревателя KCX 1200 Способ подключения электрического нагревателя к источнику питания, модулю управления и контроллеру в KCX-1200 указаны на соответствующих электрических схемах (включая метод подключения, типы и сечения кабелей). Сечения наружного кабеля рассчитаны для максимальной длины 10 метров. Эти кабели не могут прокладываться вместе с сигнальными кабелями

56 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 11.4 Светодиодная индикация Силовой выключатель Unibox3v41 оснащен 3 светодиодами, отражающими состояние установки: LED1 (красный) показывает аварийный сигнал установки; LED2 (зеленый) показывает связь через COM2 (MODBUS) с внешней системой BMS; LED3 (зеленый) показывает связь через COM1 (MODBUS) с панелью DEN17-C. Возможное состояние индикатора: LED3 мигает 2 раза за 1 секунду: исправная связь с панелью DEN17-C LED1 мигает 1 раз за каждые 2 секунды, LED3 включен: нет связи с панелью DEN17-C LED1 мигает 2 раза за каждые 2 секунды, LED3 мигает 2 раза за 1 секунду: нет связи через порт COM2 с внешней системой BMS; исправная связь с панелью DEN17-C LED1 мигает 2 раз за каждые 2 секунды, LED3 включен: нет связи через порт COM2 с внешней системой BMS; нет связи с панелью DEN17-C LED2 мигает исправная связь с BMS. Дополнительная подача питания катушки на каждое реле цифрового выхода DO1 DO4 приводит к включению соответствующих светодиодов LED K1 LED K ЭЛЕКТРИЧЕСКИЕ СХЕМЫ Графики управления: DE_SZS_KCX-300/500 EC для KCX300/500 силовой выключатель блока управления стр. 114 Графики управления: DE_SZS_KCX-300/500 EC для KCX300/500 электропитание стр. 116 Графики управления: DE_SZS_KCX-800 EC для KCX800 силовой выключатель блока управления стр. 117 Графики управления: DE_SZS_KCX-800 EC для KCX800 электропитание стр. 118 Графики управления: DE_SZS_KCX-1200 EC для KCX1200 силовой выключатель блока управления стр. 120 Графики управления: DE_SZS_KCX-1200 EC для KCX1200 электропитание стр. 122 График контроллера дополнительного электрич ского нагревателя DE_SZS_HE3f для KCX-1200 EC стр Общие данные Напряжение питания: 230 В переменного тока ± 10%, 50/60 Гц Потребляемый ток: 6ВА (выходы P1, P2 без нагрузки) Температура окружающего воздуха во время эксплуатации: C Температура хранения: C Соответствие стандартам CE Изделие соответствует европейским стандартам электромагнитной совместимости PN-EN и маркировке CE. 13. СВЯЗЬ ПО СЕТИ MODBUS RTU Системы управления KCX оснащены двумя портами связи COM1 и COM2. Порт COM1 поддерживает связь с внешней панелью DEN16-C как RS232/ RS485. COM2, используемый как RS485, поддерживает связь с внешними устройствами через инструкции в стандартной MODBUS. Связь через COM2 поддерживает скорость передачи данных { } (без контроля по четности, 1 стоповый бит). Связь через COM2 активируется выбором соответствующего параметра [COM2] на панели управления DEN16-C. Поддерживаемые фреймы: 03 Read Holding Register считывание групп данных (2-байтовые регистры) 06 Preset Single Register выбранная предварительная установка регистра (2-байтовые регистры) 16 Preset Multiply Register предварительная установка группы регистров Состояние: состояние активности COM2 сигнализируется светодиодом LED2; отсутствие активности COM2 с параметром [COM2], установленным на ={YES} в течение 30 секунд приводит к срабатыванию аварийного сигнала LED1 (два коротких мигания).\ CODEКОД ОПИСАНИЕ Ограничения: максимальное число регистров, считываемых в одном фрейме, не должно превышать 10 регистров (20 байт); максимальное число предварительно установленных данных в одном фрейме не должно превышать 5 регистров (10 байт). Рекомендуемый кабель: UTP с витыми парами. Если расстояние превышает 200 метров, используется терминатор линии на 120 ом. Минимальная блокировка по времени между считыванием и записью фреймов для COM2 составляет 300 мс. Полученные регистры поступают в 2-байтовом формате. РЕГИСТР ADDRESSА- ДРЕС TY- PEТИП DS3_HI MSB: байт температуры Tp Только чтение DS3_LO LSB: байт температуры Tp Только чтение DS0_HI MSB: байт температуры Tz Только чтение DS0_LO LSB: байт температуры Tz Только чтение DS1_HI MSB: байт температуры Tn Только чтение DS1_LO LSB: байт температуры Tn Только чтение DS2_HI MSB: байт температуры Tw Только чтение DS2_LO LSB: байт температуры Tw Только чтение DS4_HI MSB: байт температуры To Только чтение DS4_LO LSB: байт температуры To Только чтение DS5_HI MSB: байт температуры Tn2 Только чтение DS5_LO LSB: байт температуры Tn2 Только чтение DI MSB: Цифровые входы Только DI: чтение [UI2][UI1][DI5][DI4][DI3][DI2][DI1][DI0] TSET LSB: Запрошенная темп. задана через COM2 Только чтение MSB: Регистр состояния 1: [T1][T2][MODE1][MODE0][DS2present][RUN] [DS1present][DS0present] CRS1 CRS2 CRS3 EFF Текущий режим работы [MODE1] [MODE0] 00 режим MIN 01 режим MAX 10 режим ULUB 11 режим STREFA Ведущий датчик, выбранный на панели [T1] [T2] 11 датчик DS3 (Tp) 10 датчик DS2 (Tw) 01 датчик DS1 (Tn) 00 датчик DS5 (Tn2) RUN ручная коррекция включения/выключения с панели DS0present наличие датчика темп. Tz DS1present наличие наличие дат. темп. Tn DS2present наличие датчика температуры Tw LSB: Регистр условия 2: [DS3present][VDI1][VDI2][VDI3][VDI4] [VDI5] [DS5present][DS4present] VDI1 разрешение на эксплуатацию, включаемое по календарю (в случае работы в режиме STREFA) VDI2 использование сервопривода байпаса VDI3 включение первичного электрического нагревателя/заземленного теплообменника VDI4 активна защита от обледенения VDI5 аварийный сигнал с подтверждением (1 отсутствие аварийного сигнала с подтверждением, 0 наличие аварийного сигнала с подтверждением) DS3present наличие датчика температуры Tp DS4present наличие датчика температуры To DS5present наличие датчика темп.tn2 MSB: Регистр состояния 3: [VDI13][VDI12][VDI11][VDI10][VDI9][VDI8][VDI7] [VDI6] VDI6 разрешение на эксплуатацию нагр-теля H2 VDI7 разрешение на эксплуатацию первичного нагревателя H1 VDI8 разрешение на эксплуатацию охладителя C VDI93 не используется VDI10 блокировка последовательности охлаждения по внешней температуре VDI11 блокировка последовательности нагрева по внешней температуре VDI13 не используется LSB: КПД теплообменника, рассчитанный по формуле (Tn-Tz)/(Tw-Tz) * 100% [%], {0-99%} Только чтение Только чтение Только чтение Только чтение Только чтение TON_BY MSB: Температура включения заслонки байпаса Только [ C], {5 35} чтение TOFF_BY MSB: Температура выключения заслонки байпаса [ C], {5 35} Только чтение AppNo LSB: Номер активного приложения (маска 0x0F) Только чтение TOchrony MSB: Пороговая температура защиты для рекуперации тепла (маска 0x3F) [ C], {0 30} Только чтение Heat- LSB: Пороговое значение включения вторичного Только ThOn нагревателя в функции последовательности чтение нагрева [%], {0 99} HeatThOff MSB: Пороговое значение выключения вторичного Только нагревателя в функции последовательности чтение нагрева [%], {0 99} CoolThOn LSB: Пороговое значение включения охладителя Только в функции последовательности охлаждения чтение [%], {0 99} CoolThOff MSB: Пороговое значение выключения охладителя Только в функции последовательности охлаждения чтение [%], {0 99} DO LSB: Цифровые выходы Только DO: [x][x][x][x] чтение [OUTPUT4][OUTPUT3][OUTPUT2][OUTPU1] OUTA MSB: Аналоговый выход OUTA {0-255} Только чтение OUTB LSB: Аналоговый выход OUTB {0-255} Только чтение OUTC MSB: Аналоговый выход OUTC {0-255} Только чтение OUTD LSB: Аналоговый выход OUTD {0-255} Только чтение PWM_OC MSB: Импульсный выход Только чтение LSB: Регистр аварийных сигналов [ALARM][AL_COM2][x][x][x][x][x][AL_COM1] Только ALCRS1 ALARM главный флажок аварийного сигнала чтение AL_COM2 сигнализация сбоя связи через COM2 AL_COM1 сигнализация сбоя связи через COM UNIBOX3 v4_soft_ VER ALCRS2 SET_REG1 AIR SUPPLY MANUAL AIR EXHAUST MANUAL TSET MSB: Версия фирменного ПО: UNIBOX3v4x [msb7] [msb6][msb5][msb4]. [msb3][msb2][msb1][msb0] Например: 0x2A означает версию 2.10 LSB: Регистр аварийных сигналов [x][x][x][x][al_stop_in_progress] [AL_AF_HIGH_PREASSURE] [AL_AF_LOW_PREASSURE][AL_HEATER_HE] AL_STOP_IN_PROGRESS аварийный сигнал, требующий квитирования или задержка выключения AL_AF_HIGH_PREASSURE аварийный сигнал высокого давления теплового насоса AL_AF_HIGH_PREASSURE аварийный сигнал низкого давления теплового насоса AL_HEATER_HE аварийный сигнал электрического нагревателя H2 MSB:[MODBUS_T1][MODBUS_T2][x][x] [x] [x] [x] [COM2ctrlSTART_bit] COM2ctrlSTART_bit внешний пуск по COM2 Выбор ведущего датчика по ModBus [MODBUS_T1][MODBUS_T2]: 00 TN2 01 TN 10 TW 11 TP LSB: Уставка числа оборотов приточного вентилятора {0-255} COM2ctrlSTART_bit внешний пуск по COM2 LSB: Настройка заданной температуры TSET с помощью ModBus [ C],{0-50} Только чтение Только чтение Только чтение */Только чтение */Только чтение */Только чтение

57 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ TPROT MSB: [SICE_SEL][x][Tprot5][Tprot4] [Tprot3][Tprot2] [Tprot1][Tprot0] SICE_SEL: Выбор датчика для защиты от замерзания 0 To 1 Tn */Только чтение [Tprot5]:[Tprot0] Пороговая температура защиты [ C],{0-50} Только чтение MSB: [x][x][h2tzen5][h2tzen4][h2tzen3] [H2TzEn2] [H2TzEn1][H2TzEn0] H2TzEN [H2TzEn5]:[H2TzEn0] Только Наружная температура, при превышении которой чтение вторичный нагреватель не получит разрешение на работу [ C],{0-30} LSB: [x][x][ctzen5][ctzen4][ctzen3][ctzen2][ctzen1] [CTzEn0] CTzEN [CTzEn5]:[CTzEn0] Только Наружная температура, при понижении которой чтение охладитель не получит разрешение на работу [ C],{0-35} OUTE MSB: Аналоговый выход OUTE {0-255} Только чтение OUTF LSB: Аналоговый выход OUTF {0-255} Только чтение AIN0 MSB: Аналоговый вход 0-10 В на контроллере Только силового выключателя UNIBOX3v41 {0-255} чтение LSB: Аналоговый вход UI 0-10 В на контроллере Только UI1 силового выключателя UNIBOX_EXTENDER_v1.1 чтение {0-255} MSB: Аналоговый вход UI В на контроллере Только UI2 силового выключателя UNIBOX_EXTENDER_v1.1 чтение {0-255} PuTzOn THiConst TLoConst RpOFF Duration LSB: [PuTzON_EN][x][PuTzOn5][PuTzOn4][PuTzOn3] [PuTzOn2][PuTzOn1][PuTzOn0] [PuTzOn5]:[PuTzOn0] Наружная температура, при которой включается насос водяного нагревателя. При температуре ниже, чем указанная, насос работает всегда, независимо от режима работы и потребности в тепле [ C], {0 30}, (защита 0xBF) PuTzON_EN разрешение на работу насоса в функции температуры Tz MSB: Верхний предел температуры подаваемого воздуха (регулирование относительно Tn2) [ C], {0 50} LSB: Нижний предел температуры подаваемого воздуха (регулирование относительно Tn2) [ C], {0 50} MSB: Задержка включения функции защиты от обледенения Rprot после запуска системы [мин], {0 59} Только чтение Только чтение Только чтение Только чтение Только чтение MSB: Начало интервала времени в часах (1 23), в ASTInt течение которого устройство останавливается на Только период, определенный параметром ASDuration чтение (защита 0x1F) AS Только LSB: Время остановки устройства [мин], {1 30} Duration чтение Ref Только MSB: байт температуры эталонного датчика SensHi чтение Ref SensLo LSB: байт температуры эталонного датчика Только чтение Пример расчета температуры: Tn = ((DS1_HI << 8) + DS1_LO )/16 Например: DS1_HI = 1, DS1_LO=120->Tn = 376/16=23,5 C Условие пуска устройства с помощью COM2 (бит COM2ctrlSTART_bit в регистре MSB): - Настройка параметра [COM2] = {YES} на панелях DEN- 16-C - Настройка параметра [Ctrl] = {Rem} на панелях DEN16-C - Включение (в положение «ON») в рабочее состояние на панелях DEN16-C Примечание 1: После включения питания связь через порт COM2 остается заблокированной в течение первых 30 секунд. Примечание 2: Необходим расчет температуры для: Tz, Tn, Tw, Tn2, To, Tp. Примечание 3: Аналоговый выход AIN0 является универсальным выходом. Параметр [AinFn] = {AI DI} определяет выходную функцию. Для аналоговых выходов UI1 и UI2 выбор выходной функции определяет параметр UI1f i UI2f = {AI DI}. Примечание 4: Чтение регистров, начинающихся с адреса 40030, возможно с версии 2.10 (0x2A). Адресация устройства С помощью DIP-переключателя типа S1MX, расположенного на силовом выключателе Unibox3v41 ON Addr0 Addr1 Addr2 Fn1 адрес = 0 (запрещенный адрес) Адрес устанавливается переключением на отдельные биты двоичного слова. Переключение addr0 для 0.бит, addr1 1.бит, addr2 2.бит. Fn1 не используется. Конфигурация примеры: ON адрес = 1 ON адрес=2 ON Addr0 ON Addr1 Addr2 Fn Addr0 ON Addr1 Addr2 Fn Addr0 Addr1 Addr2 Fn1 адрес = 3 адрес=5 адрес = 7 ON Addr0 ON Addr1 Addr2 Fn Информация об обслуживании Для получения дополнительной информации об эксплуатации установки обращайтесь в отдел обслуживания: Факс: (+48 58) Тел.: (+48 58) serwis@ Addr0 Addr1 Addr2 Fn1 адрес = 4 adres = 6 Согласно действующим правилам, касающимся использованного (отработавшего срок службы) электрического и электронного оборудования, данное изделие не может утилизироваться вместе с бытовыми отходами. Запрещается собирать, выбрасывать и хранить отработавшее электрическое и электронное оборудование вместе с другими отходами. Химические соединения в электрическом и электронном оборудовании оказывают неблагоприятное воздействие на окружающую среду и людей. редача их на переработку, восстановление и утилизацию позволяет защитить окружающую среду от загрязнения и вредных выбросов, а также помогает уменьшить использование природных ресурсов и снизить затраты на производство нового оборудования. * Возможно изменение с уровня BMS Addr0 Addr1 Addr2 Fn Addr0 Addr1 Addr2 Fn1 ВНИМАНИЕ! Пользователь бытовой техники с истекшим сроком службы (отработавшей техники) обязан передать её на предприятие по сбору электрического и электронного оборудования. Раздельный сбор бытовых отходов и пе

58 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ DE_SZS_KM_UNI3v4_KCX300/500-EC_v

59 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ DE_SZS_KM_UNI3v4_KCX300/500-EC_v.1.4 DE_SZS_KM_UNI3v4_KCX800-EC_v.1.5 3x1mm2 3x1mm2 2x0.5 mm2 2x0.5 mm2 L_COM L_COM 1 mm2 1 mm2 3x1mm2 AIN 2x0.5 mm2 AIN L_COM 1 mm2 В Я ИПСК В Я ИПСК ВЖПЯЙН ЯСЧ ВЖПЯЙН ЯСЧ AIN SSR 25A 1 1 SSR 3 25A 4 1 0,5 mm ,5 mm2 0,5 mm2 0,5 mm2 0,5 mm2 0,5 mm2 МНЖООПА МСНСЕМА N/PE МНЖООПА МСНСЕМА N/PE МНЖООПА МСНСЕМА N/PE В Я ИПСК ВЖПЯЙН ЯСЧ PE PE N1 N2 N3 PE N1 N2 PE N3 PE PE N1 N2 N3 SSR 2 25A x1mm2 3x1mm2 2x0.5 mm2 2x0.5 mm2 3x 3x 2x1mm2 2x1mm2 3x1mm2 AIN 2x0.5 mm2 AIN L N L N 3x ЖНЖМЧЙ ЖЫМЙК ПАДЧЖВАЯЖН ЖНЖМЧЙ ЖЫМЙК ПАДЧЖВАЯЖН MAX 3 kw MAX 3 kw 2x1mm2 ЯЖЧОСМСПЯАМЯ ПАДЧЖВАЯЖН ЯЖЧОСМСПЯАМЯ ПАДЧЖВАЯЖН ТЧЙЯС П К ТЧЙЯС П К ВЖПЯЙН ЯСЧ ВЖПЯЙН ЯСЧ AIN L N ЖНЖМЧЙ ЖЫМЙК ПАДЧЖВАЯЖН MAX 3 kw ЯЖЧОСМСПЯАМЯ ПАДЧЖВАЯЖН ТЧЙЯС П К ВЖПЯЙН ЯСЧ

60 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ DE_SZS_KM_UNI3v4_KCX800-EC_v

61 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ DE_SZS_KM_UNI3v4_KCX1200-EC_v

62 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ DE_SZS_KM_UNI3v4_KCX1200-EC_v.1.3 DE_SZS_HE3f_A_3x2kW_v1.1 KK-63/2013-PB Casing FIBOXTA 29x24x11 Gland FIBOX x CLS6B16/3 F KM mm² F2 T SSR SSR 1 15A 15A 2 3 0,5 mm² 4 4 0,5 mm² mm² K K1 FINDER A1 A2 K ,5 mm² KM1 NOARK Ex9CS06 A1 A2 1 mm² L1 L2 L3 N PE PE L1 L2 L3 N PE U V W +12V OUT UNIBOX3v41 PWM_OUT DI0 UNIBOX3v41 N U START HE ЭЛЕКТРОПИТАНИЕ Z RG YKYżo 5x2,5mm² zabezp. CLS 6 - C40/3 OWY 5x ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ 6 kw OWY 4x TK TK RES 2x1 mm² UNIBOX 3v41 2x1 mm² 2x1 mm² 2x1 mm²

63 KCX КОМПАКТНАЯ УСТАНОВКА ДЛЯ ОБРАБОТКИ ВОЗДУХА С РЕКУПЕРАЦИЕЙ ТЕПЛОТЫ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ 15. Протокол ввода в эксплуатацию ДАТА: МЕСТНОСТЬ: ПРИМЕЧАНИЯ ИМЯ И ФАМИЛИЯ УПОЛНОМОЧЕННОГО ЛИЦА: СЕРИЙНЫЙ НОМЕР УСТАНОВКИ: УПОЛНОМОЧЕННАЯ КОМПАНИЯ (ПЕЧАТЬ): МОНТАЖНЫЕ РАБОТЫ (ОПИСАНИЕ): ПРИМЕЧАНИЯ: ПРИЕМ ПРОВЕДЕННЫХ РАБОТ ПОЛЬЗОВАТЕЛЕМ: ПОДПИСЬ ДАТА
